Akka stream

1. copyright Fringe81 Co.,Ltd. Akka Stream @mtoyoshi

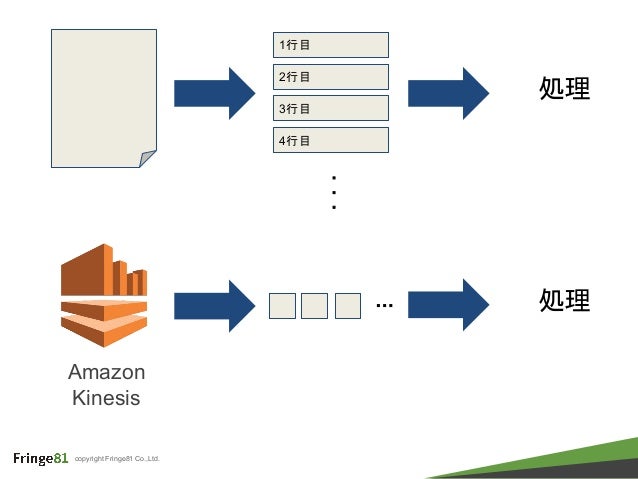

2. copyright Fringe81 Co.,Ltd. Amazon Kinesis 1行目 2行目 3行目 4行目・・・処理・・・処理

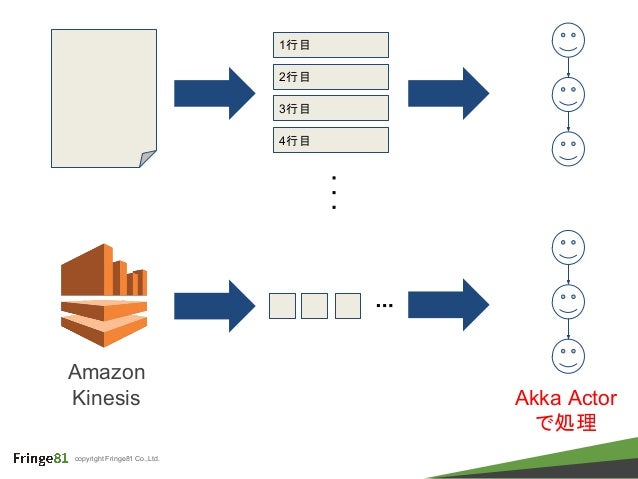

3. copyright Fringe81 Co.,Ltd. Amazon Kinesis 1行目 2行目 3行目 4行目・・・・・・ Akka Actor で処理

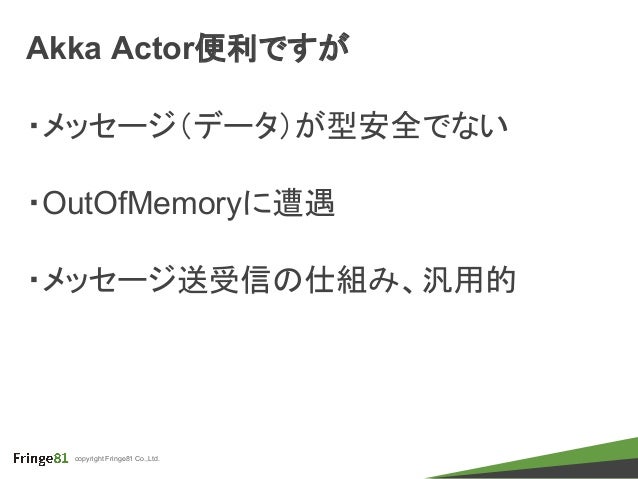

4. copyright Fringe81 Co.,Ltd. Akka Actor便利ですが・メッセージ（データ）が型安全でない・OutOfMemoryに遭遇・メッセージ送受信の仕組み、汎用的　

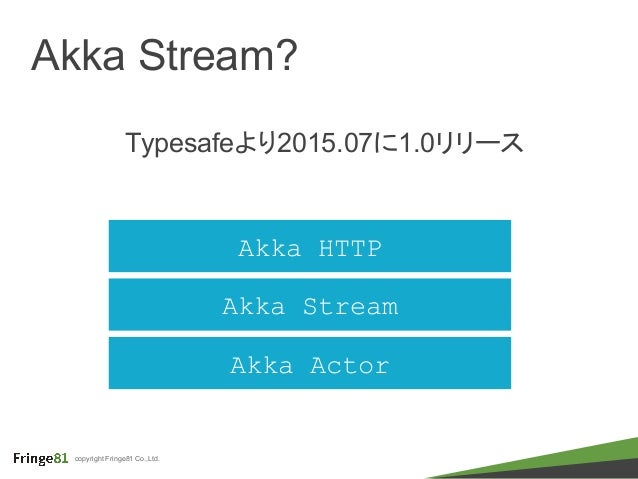

5. copyright Fringe81 Co.,Ltd. Akka Stream? Typesafeより2015.07に1.0リリース Akka Actor Akka Stream Akka HTTP

6. copyright Fringe81 Co.,Ltd. Migration Guide 1.0 to 2.0 https://github.com/drewhk/akka/pull/30/files

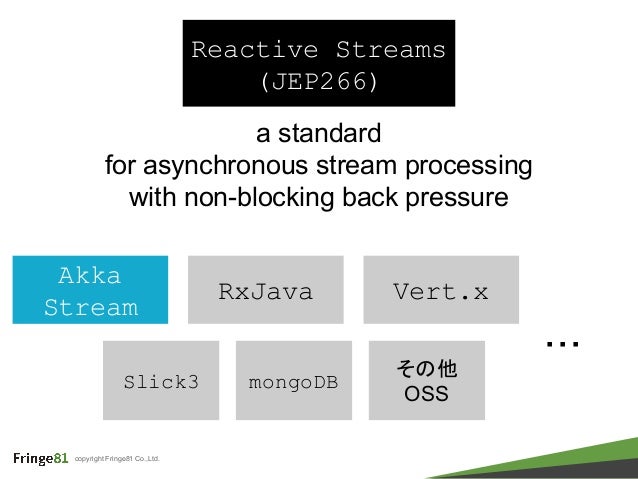

7. copyright Fringe81 Co.,Ltd. RxJava Reactive Streams (JEP266) Vert.x Akka Stream ・・・ Slick3 mongoDB a standard for asynchronous stream processing with non-blocking back pressure その他 OSS

8. copyright Fringe81 Co.,Ltd. 特徴・バックプレッシャーによりバッファ溢れの危険を回避しつつパフォーマンスにも配慮・ReactiveStreams規格のものと接続可能・ストリームを構成する豊富な部品群・部品群の合成性、拡張性・ビジュアルなグラフDSL

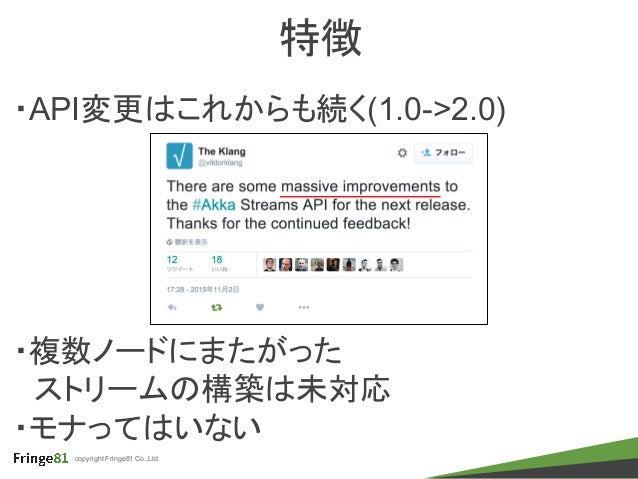

9. copyright Fringe81 Co.,Ltd. 特徴・API変更はこれからも続く(1.0->2.0) ・複数ノードにまたがった　ストリームの構築は未対応・モナってはいない

10. copyright Fringe81 Co.,Ltd. 今日はOverview的な話・Akka Streamの構成要素は？・どういうふうにプログラミングする？・バックプレッシャーが特徴みたい　概念レベルの理解から一歩進めたい

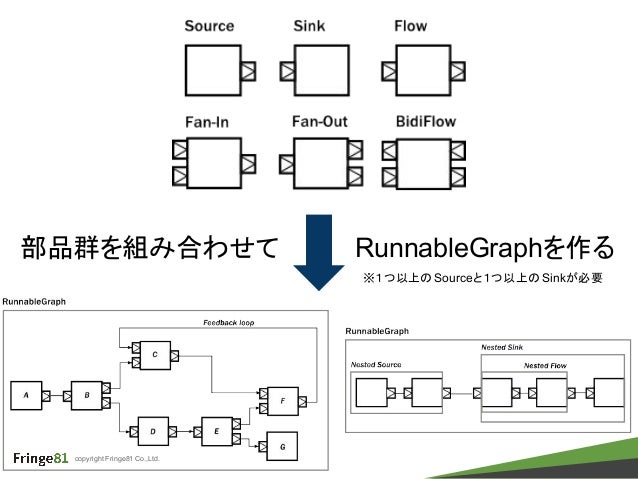

11. copyright Fringe81 Co.,Ltd. 部品群を組み合わせて RunnableGraphを作る ※１つ以上のSourceと１つ以上のSinkが必要

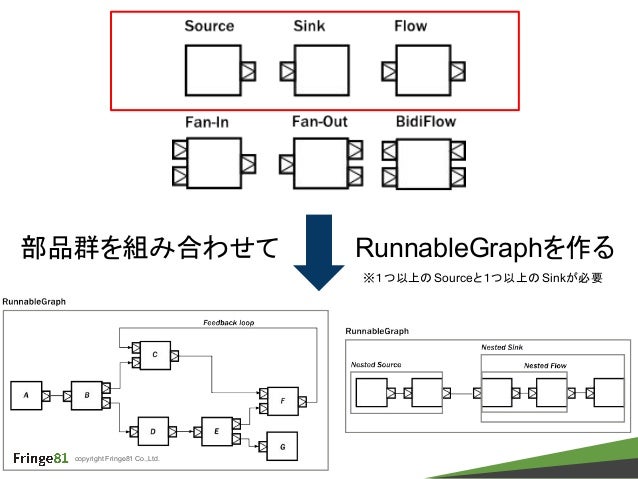

12. copyright Fringe81 Co.,Ltd. 部品群を組み合わせて RunnableGraphを作る ※１つ以上のSourceと１つ以上のSinkが必要

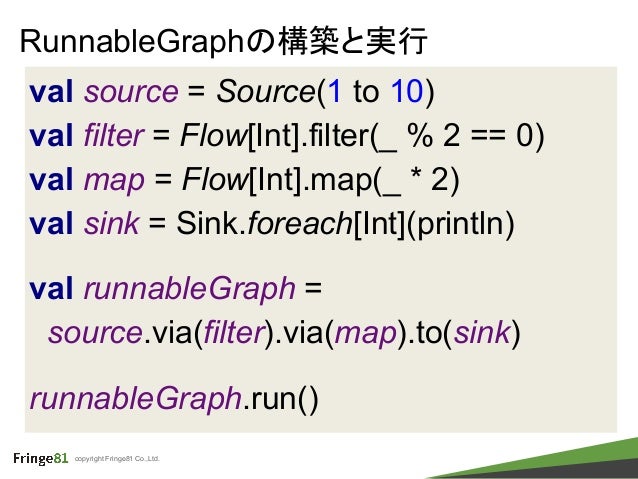

13. copyright Fringe81 Co.,Ltd. val source = Source(1 to 10) val filter = Flow[Int].filter(_ % 2 == 0) val map = Flow[Int].map(_ * 2) val sink = Sink.foreach[Int](println) val runnableGraph = source.via(filter).via(map).to(sink) runnableGraph.run() RunnableGraphの構築と実行

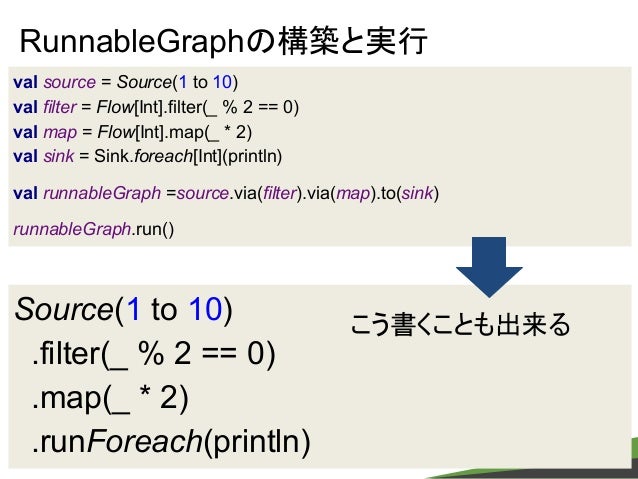

14. copyright Fringe81 Co.,Ltd. Source(1 to 10) .filter(_ % 2 == 0) .map(_ * 2) .runForeach(println) RunnableGraphの構築と実行こう書くことも出来る val source = Source(1 to 10) val filter = Flow[Int].filter(_ % 2 == 0) val map = Flow[Int].map(_ * 2) val sink = Sink.foreach[Int](println) val runnableGraph =source.via(filter).via(map).to(sink) runnableGraph.run()

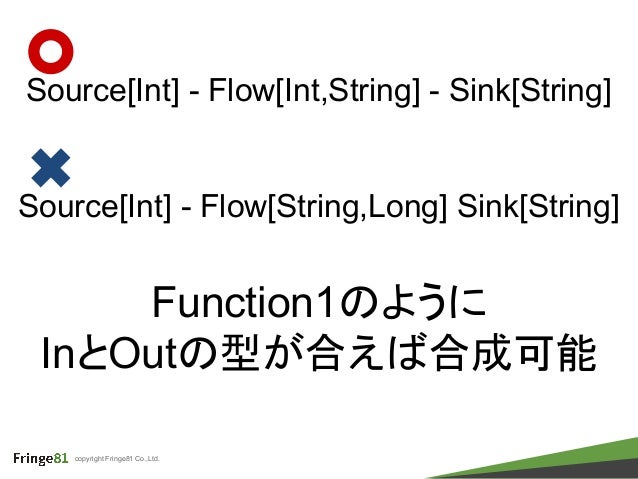

15. copyright Fringe81 Co.,Ltd. Source[Int] - Flow[Int,String] - Sink[String] Source[Int] - Flow[String,Long] Sink[String] Function1のように InとOutの型が合えば合成可能

16. copyright Fringe81 Co.,Ltd. implicit val system = ActorSystem() implicit val materializer = ActorMaterializer() val source = Source(1 to 10) val filter = Flow[Int].filter(_ % 2 == 0) val map = Flow[Int].map(_ * 2) val sink = Sink.foreach[Int](println) val runnableGraph = source.via(filter).via(map).to(sink) runnableGraph.run() materializer WHAT HOW

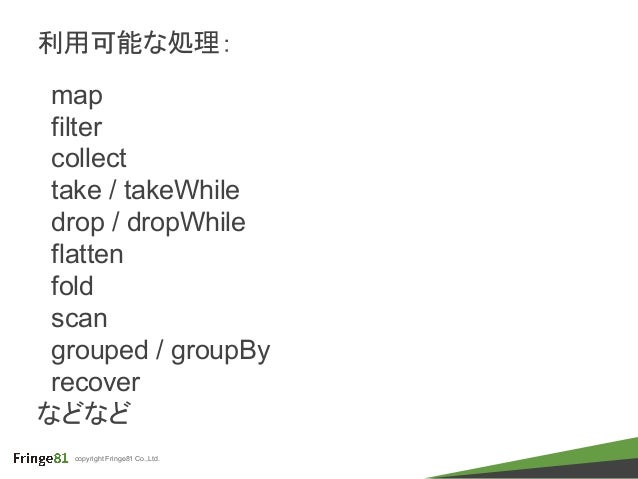

17. copyright Fringe81 Co.,Ltd. 利用可能な処理： map filter collect take / takeWhile drop / dropWhile flatten fold scan grouped / groupBy recover などなど

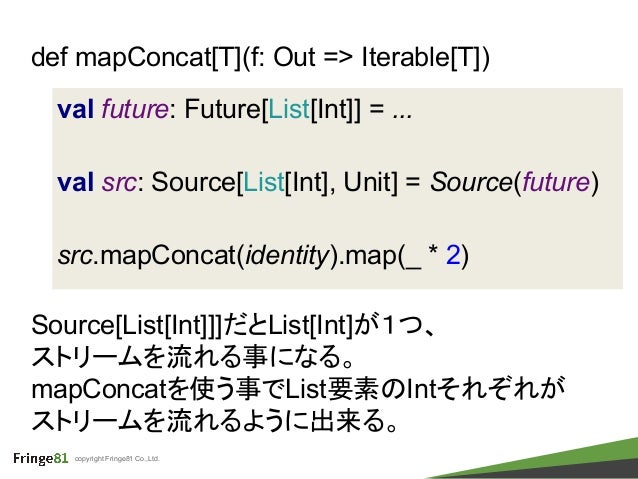

18. copyright Fringe81 Co.,Ltd. val future: Future[List[Int]] = ... val src: Source[List[Int], Unit] = Source(future) src.mapConcat(identity).map(_ * 2) def mapConcat[T](f: Out => Iterable[T]) Source[List[Int]]]だとList[Int]が１つ、ストリームを流れる事になる。 mapConcatを使う事でList要素のIntそれぞれがストリームを流れるように出来る。

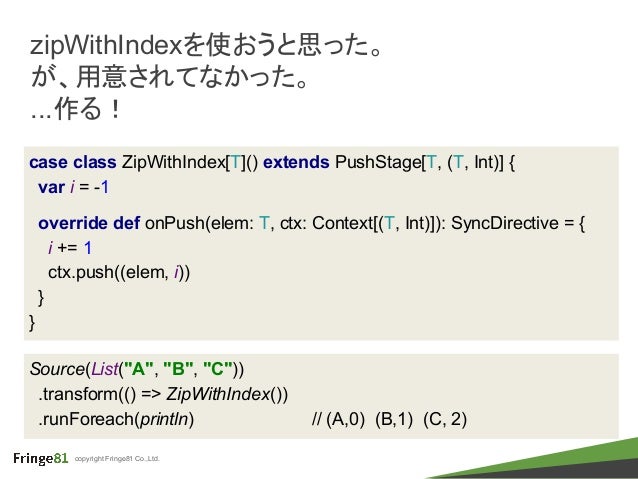

19. copyright Fringe81 Co.,Ltd. zipWithIndexを使おうと思った。が、用意されてなかった。 ...作る！ case class ZipWithIndex[T]() extends PushStage[T, (T, Int)] { var i = -1 override def onPush(elem: T, ctx: Context[(T, Int)]): SyncDirective = { i += 1 ctx.push((elem, i)) } } Source(List("A", "B", "C")) .transform(() => ZipWithIndex()) .runForeach(println) // (A,0) (B,1) (C, 2)

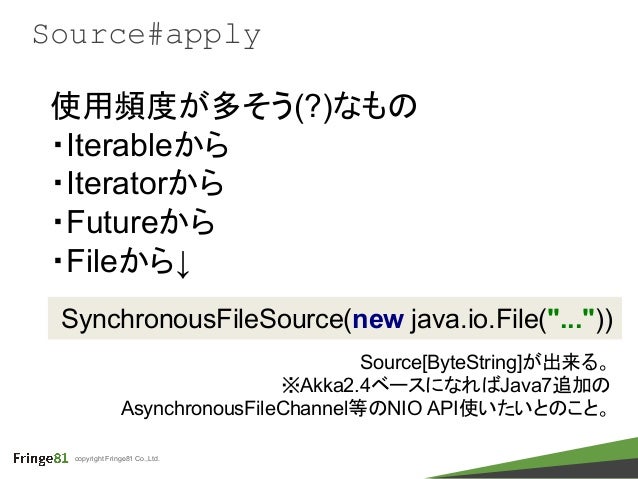

20. copyright Fringe81 Co.,Ltd. Source#apply 使用頻度が多そう(?)なもの・Iterableから・Iteratorから・Futureから・Fileから↓ SynchronousFileSource(new java.io.File("...")) Source[ByteString]が出来る。 ※Akka2.4ベースになればJava7追加の AsynchronousFileChannel等のNIO API使いたいとのこと。

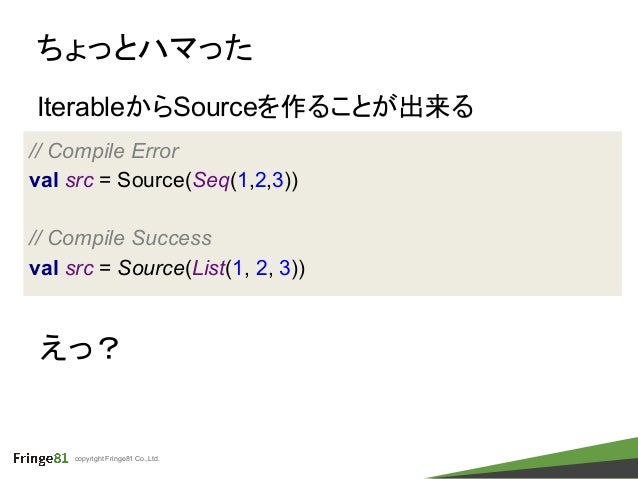

21. copyright Fringe81 Co.,Ltd. ちょっとハマった IterableからSourceを作ることが出来る // Compile Error val src = Source(Seq(1,2,3)) // Compile Success val src = Source(List(1, 2, 3)) えっ？

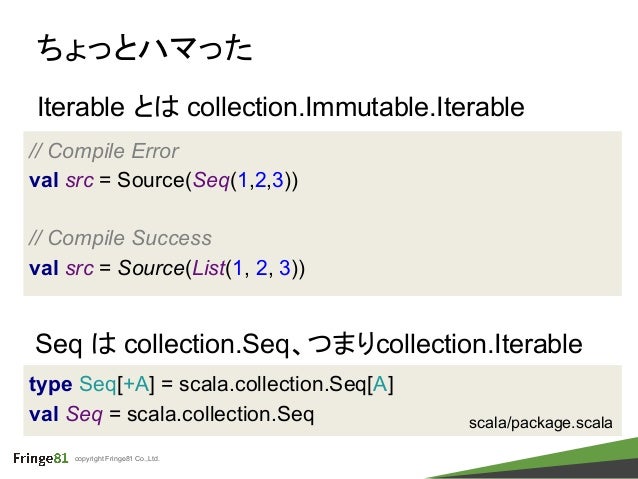

22. copyright Fringe81 Co.,Ltd. ちょっとハマった Iterable とは collection.Immutable.Iterable // Compile Error val src = Source(Seq(1,2,3)) // Compile Success val src = Source(List(1, 2, 3)) Seq は collection.Seq、つまりcollection.Iterable type Seq[+A] = scala.collection.Seq[A] val Seq = scala.collection.Seq scala/package.scala

23. copyright Fringe81 Co.,Ltd. Source#apply Source(initialDelay=1.second, interval=100.millis, tick="msg") 100ms毎にmsgというStringを下流に永遠に流す Tcp().bind("127.0.0.1", 8888) こういうSourceも作れる TCP connectionを待ち ByteStringをストリームとして処理する Source(Props[MyActor]) Actorはメッセージ受けて下流になんらかのデータを流していく

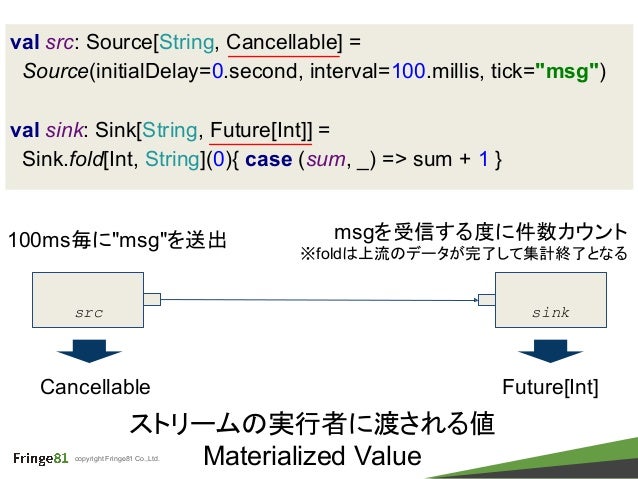

24. copyright Fringe81 Co.,Ltd. val src: Source[String, Cancellable] = Source(initialDelay=0.second, interval=100.millis, tick="msg") val sink: Sink[String, Future[Int]] = Sink.fold[Int, String](0){ case (sum, _) => sum + 1 } src sink 100ms毎に"msg"を送出 msgを受信する度に件数カウント ※foldは上流のデータが完了して集計終了となる Cancellable Future[Int] ストリームの実行者に渡される値 Materialized Value

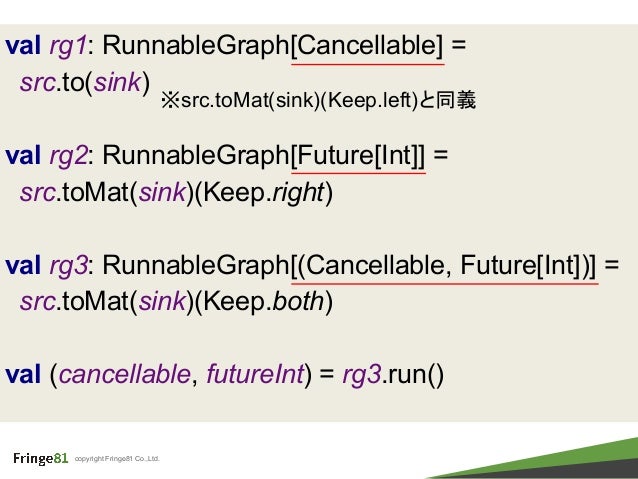

25. copyright Fringe81 Co.,Ltd. val rg1: RunnableGraph[Cancellable] = src.to(sink) val rg2: RunnableGraph[Future[Int]] = src.toMat(sink)(Keep.right) val rg3: RunnableGraph[(Cancellable, Future[Int])] = src.toMat(sink)(Keep.both) val (cancellable, futureInt) = rg3.run() ※src.toMat(sink)(Keep.left)と同義

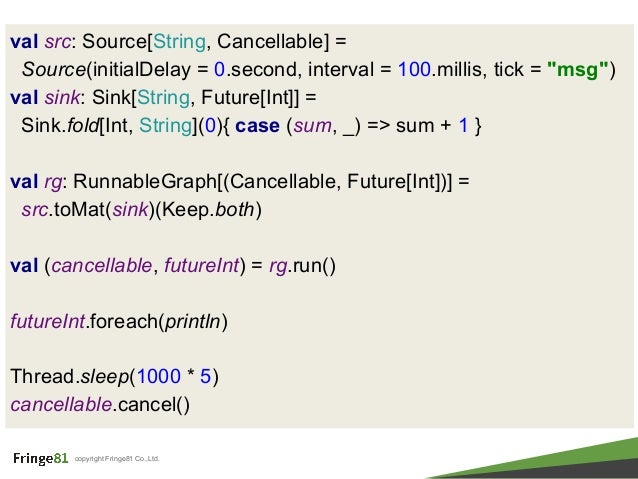

26. copyright Fringe81 Co.,Ltd. val src: Source[String, Cancellable] = Source(initialDelay = 0.second, interval = 100.millis, tick = "msg") val sink: Sink[String, Future[Int]] = Sink.fold[Int, String](0){ case (sum, _) => sum + 1 } val rg: RunnableGraph[(Cancellable, Future[Int])] = src.toMat(sink)(Keep.both) val (cancellable, futureInt) = rg.run() futureInt.foreach(println) Thread.sleep(1000 * 5) cancellable.cancel()

27. copyright Fringe81 Co.,Ltd. ・Publisher（Reactive Stream）から Source#apply

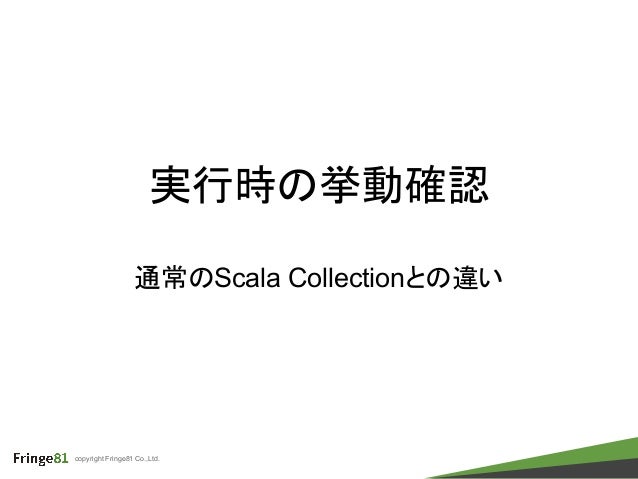

28. copyright Fringe81 Co.,Ltd. 実行時の挙動確認通常のScala Collectionとの違い

29. copyright Fringe81 Co.,Ltd. (1 to 3) .map{ i => println(s"A: $i"); i } .map{ i => println(s"B: $i"); i } .foreach(i => println(s"C $i")) A: 1 A: 2 A: 3 B: 1 B: 2 B: 3 C: 1 C: 2 C: 3 Scala Collection

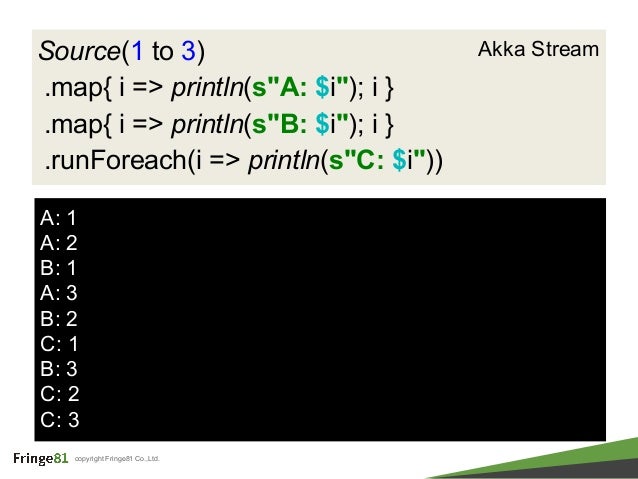

30. copyright Fringe81 Co.,Ltd. Source(1 to 3) .map{ i => println(s"A: $i"); i } .map{ i => println(s"B: $i"); i } .runForeach(i => println(s"C: $i")) A: 1 A: 2 B: 1 A: 3 B: 2 C: 1 B: 3 C: 2 C: 3 Akka Stream

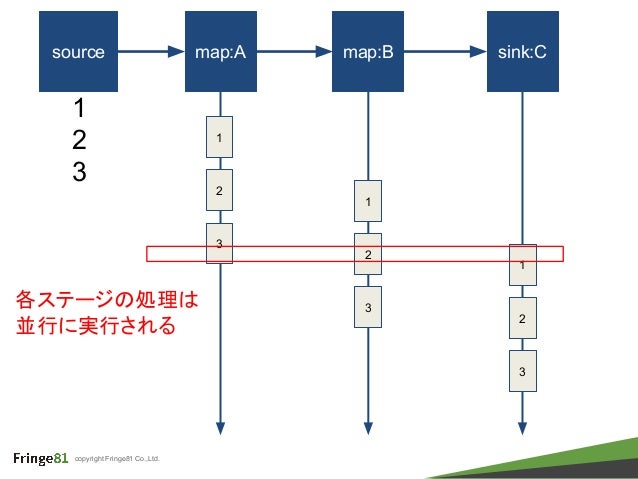

31. copyright Fringe81 Co.,Ltd. source map:A map:B sink:C 1 1 2 3 2 3 1 2 3 1 2 3 各ステージの処理は並行に実行される

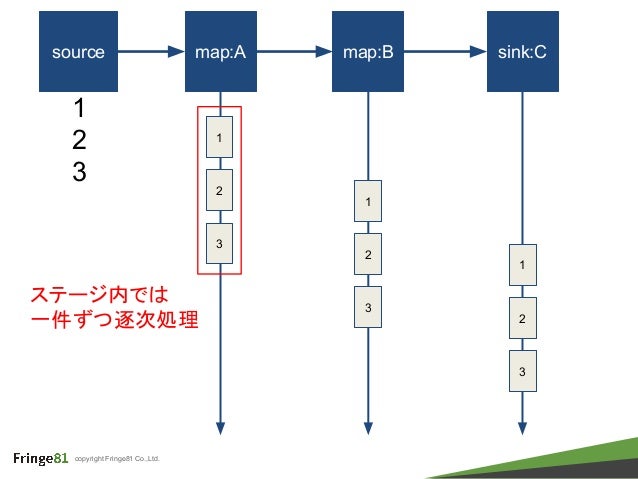

32. copyright Fringe81 Co.,Ltd. source map:A map:B sink:C 1 1 2 3 2 3 1 2 3 1 2 3 ステージ内では一件ずつ逐次処理

33. copyright Fringe81 Co.,Ltd. Backpressureの挙動確認スレッドとバッファの関係

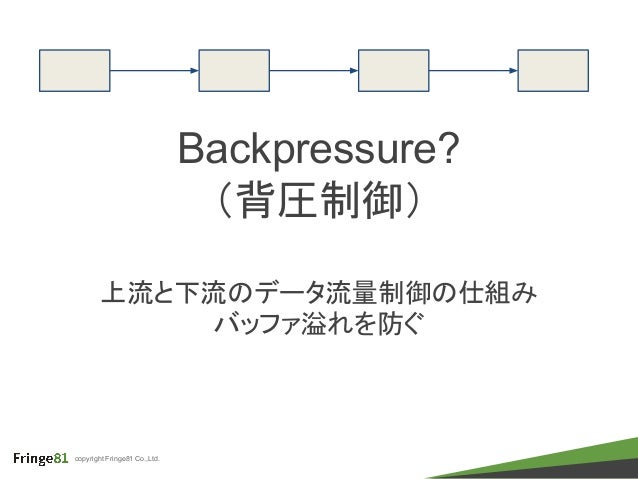

34. copyright Fringe81 Co.,Ltd. Backpressure? （背圧制御）上流と下流のデータ流量制御の仕組みバッファ溢れを防ぐ

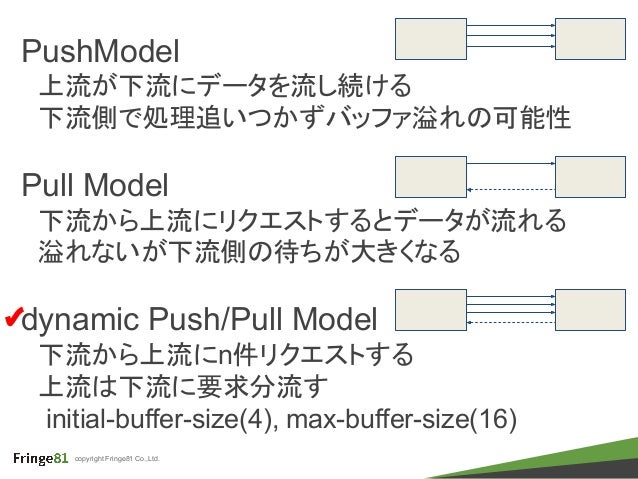

35. copyright Fringe81 Co.,Ltd. PushModel 　上流が下流にデータを流し続ける　下流側で処理追いつかずバッファ溢れの可能性 Pull Model 　下流から上流にリクエストするとデータが流れる　溢れないが下流側の待ちが大きくなる dynamic Push/Pull Model 　下流から上流にn件リクエストする　上流は下流に要求分流す　 initial-buffer-size(4), max-buffer-size(16)

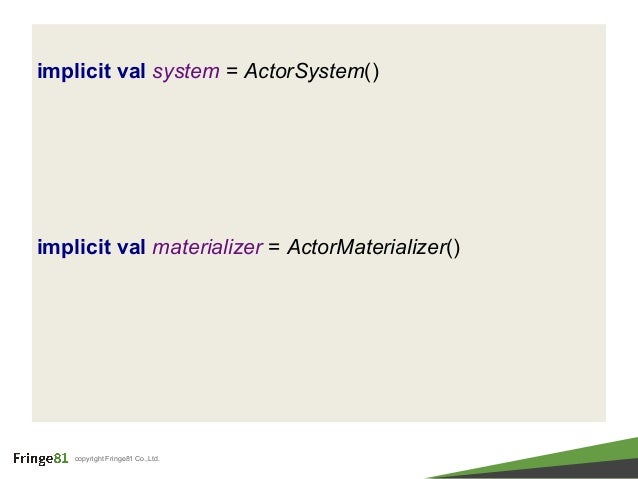

36. copyright Fringe81 Co.,Ltd. implicit val system = ActorSystem() implicit val materializer = ActorMaterializer()

37. copyright Fringe81 Co.,Ltd. // スレッドプールの定義 implicit val system = ActorSystem() // バッファの定義 implicit val materializer = ActorMaterializer() akka.actor.default-dispatcher.fork-join-executor.parallelism-max = 1 akka.stream.materializer { initial-input-buffer-size = 1 max-input-buffer-size = 1 }

38. copyright Fringe81 Co.,Ltd. このうち mapCはかなり重い処理とする source mapA mapB sinkmapC heavy!

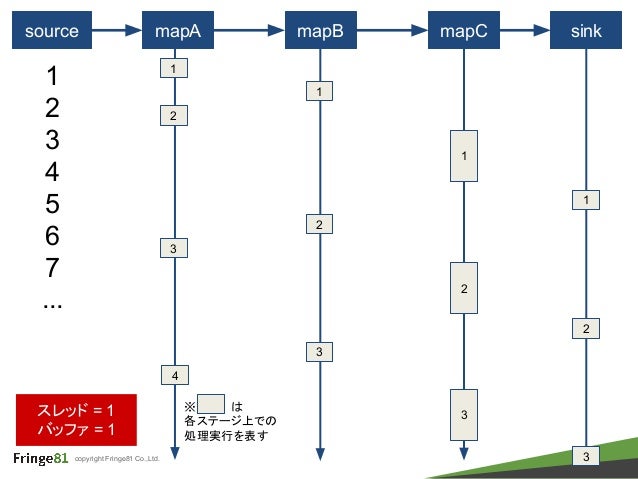

39. copyright Fringe81 Co.,Ltd. source mapA mapB mapC 1 1 2 3 4 5 6 7 ... 2 3 1 1 2 sink 1 2 2 スレッド = 1 バッファ = 1 3 3 4 3 ※ は各ステージ上での処理実行を表す

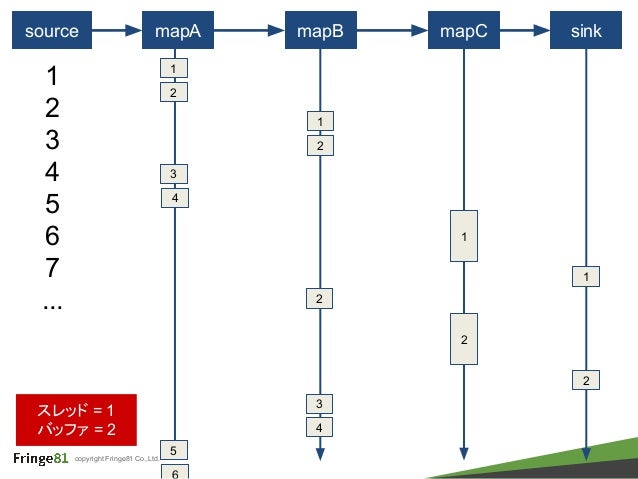

40. copyright Fringe81 Co.,Ltd. source mapA mapB mapC 1 1 2 3 4 5 6 7 ... 2 3 1 sink 1 2 2 スレッド = 1 バッファ = 2 3 2 4 1 2 4 5

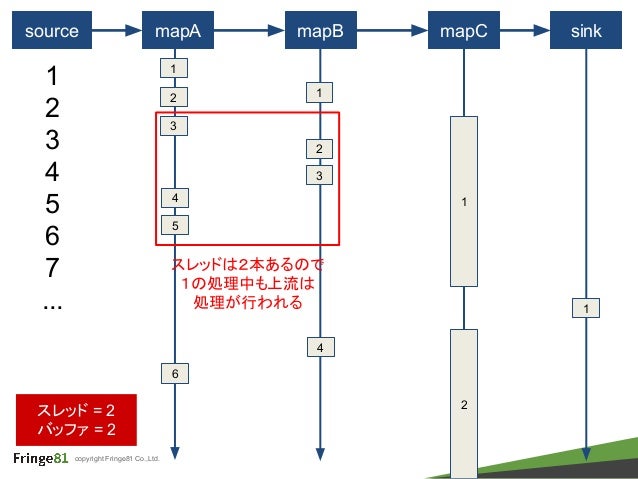

41. copyright Fringe81 Co.,Ltd. source mapA mapB mapC 1 1 2 3 4 5 6 7 ... 2 3 1 sink 1 スレッド = 2 バッファ = 2 2 4 1 2 4 5 6 3 スレッドは２本あるので１の処理中も上流は処理が行われる

42. copyright Fringe81 Co.,Ltd. source mapA mapB mapC 1 1 2 3 4 5 6 7 ... 2 3 1 sink 1 スレッド = 2 バッファ = 2 2 4 1 2 4 5 6 3 スレッドは１本余っているがバッファ = 2に達しておりバックプレッシャーが効いて上流は処理が行われない

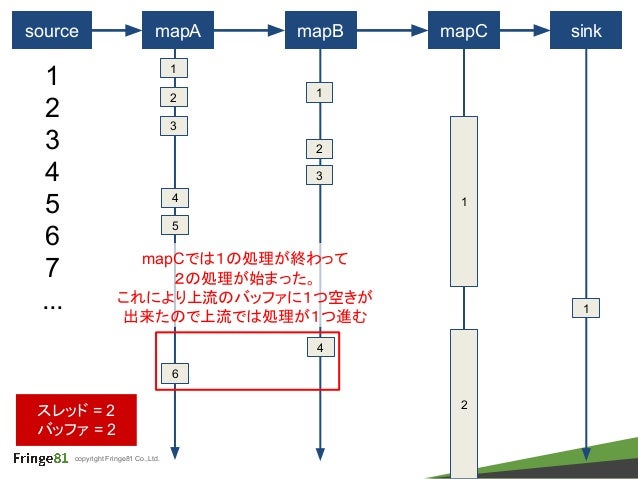

43. copyright Fringe81 Co.,Ltd. source mapA mapB mapC 1 1 2 3 4 5 6 7 ... 2 3 1 sink 1 スレッド = 2 バッファ = 2 2 4 1 2 4 5 6 3 mapCでは１の処理が終わって２の処理が始まった。これにより上流のバッファに１つ空きが出来たので上流では処理が１つ進む

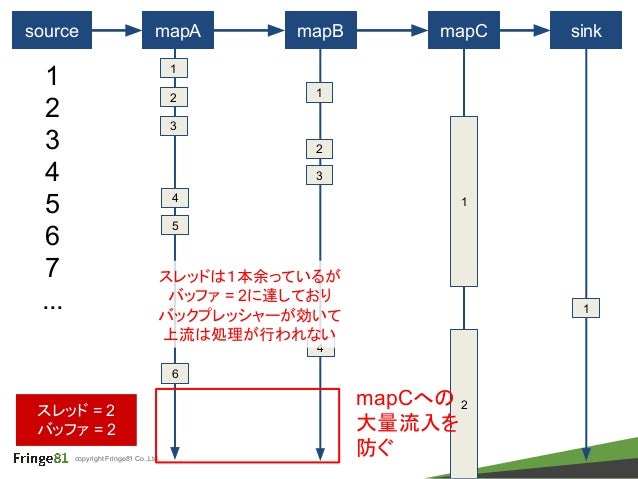

44. copyright Fringe81 Co.,Ltd. source mapA mapB mapC 1 1 2 3 4 5 6 7 ... 2 3 1 sink 1 スレッド = 2 バッファ = 2 2 4 1 2 4 5 6 3 スレッドは１本余っているがバッファ = 2に達しておりバックプレッシャーが効いて上流は処理が行われない mapCへの大量流入を防ぐ

45. copyright Fringe81 Co.,Ltd. バックプレッシャーが効いて上流がストップしている状態を回避/改善しようとすると？案１：上流の処理を進める為の施策案２：重いmapCを改善する施策

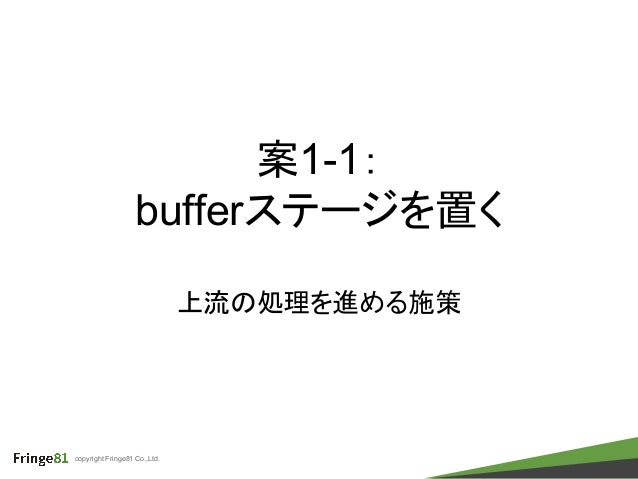

46. copyright Fringe81 Co.,Ltd. 案1-1： bufferステージを置く上流の処理を進める施策

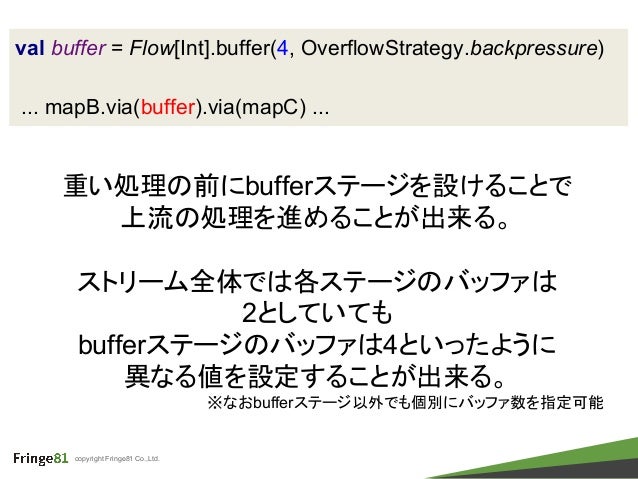

47. copyright Fringe81 Co.,Ltd. 重い処理の前にbufferステージを設けることで上流の処理を進めることが出来る。ストリーム全体では各ステージのバッファは 2としていても bufferステージのバッファは4といったように異なる値を設定することが出来る。 ※なおbufferステージ以外でも個別にバッファ数を指定可能 val buffer = Flow[Int].buffer(4, OverflowStrategy.backpressure) ... mapB.via(buffer).via(mapC) ...

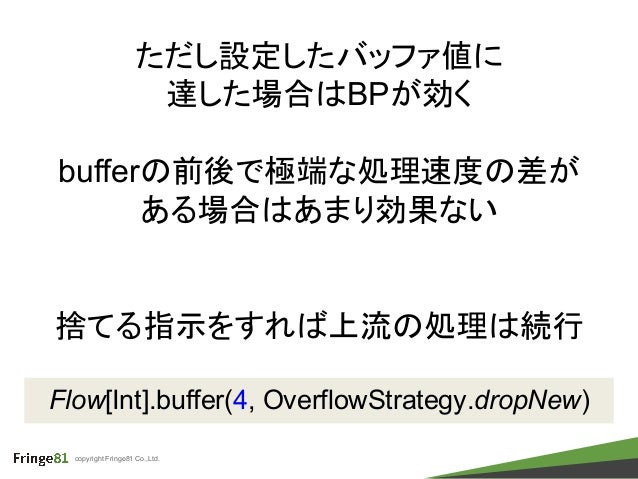

48. copyright Fringe81 Co.,Ltd. Flow[Int].buffer(4, OverflowStrategy.dropNew) ただし設定したバッファ値に達した場合はBPが効く bufferの前後で極端な処理速度の差がある場合はあまり効果ない捨てる指示をすれば上流の処理は続行

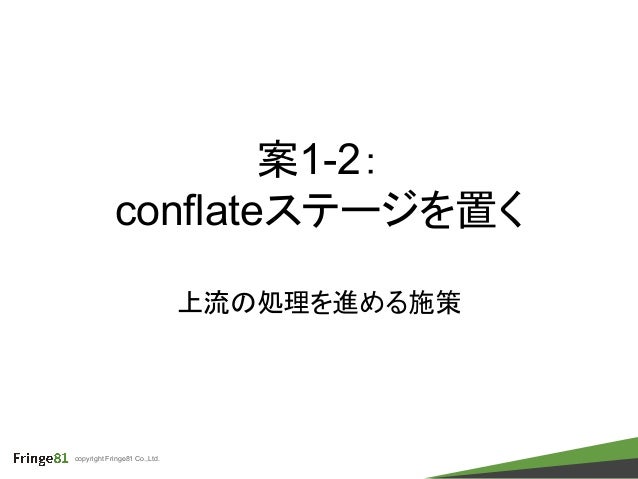

49. copyright Fringe81 Co.,Ltd. 案1-2： conflateステージを置く上流の処理を進める施策

50. copyright Fringe81 Co.,Ltd. def conflate[S](seed: Out => S)(aggregate: (S, Out) => S) ... .conflate(List(_)){ (elems, elem) => elem :: elems } ... ← 要素を捨てて良いなら ... .conflate(identity){ (e, _) => e } ... BPが効いている間、aggregate関数が実行される ※下流へはList[T] ※下流へはT まとめあげ効果で下流へのデータ数が減る下流が要素数に応じて遅くなるなら効果はない

51. copyright Fringe81 Co.,Ltd. 案2-1： mapAsyncステージに変える重いmapCを改善する施策

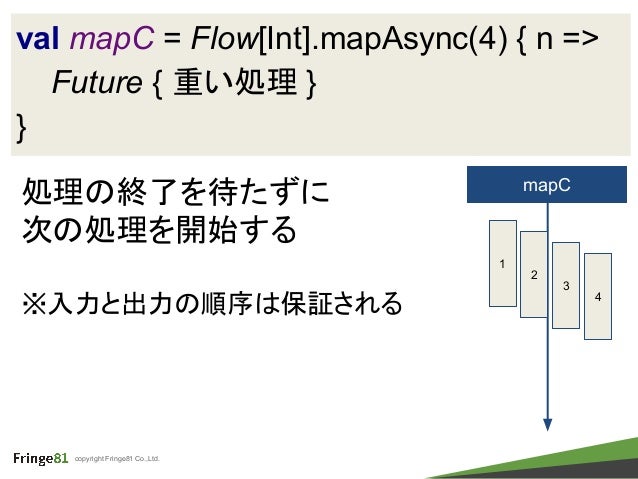

52. copyright Fringe81 Co.,Ltd. val mapC = Flow[Int].mapAsync(4) { n => Future { 重い処理 } } 処理の終了を待たずに次の処理を開始する ※入力と出力の順序は保証される mapC 1 2 3 4

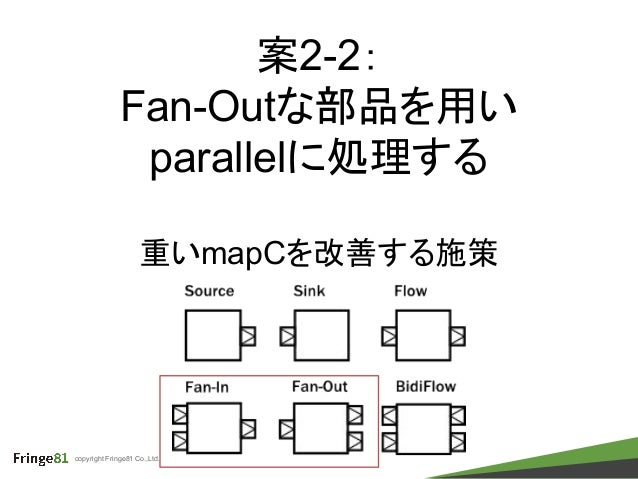

53. copyright Fringe81 Co.,Ltd. 案2-2： Fan-Outな部品を用い parallelに処理する重いmapCを改善する施策

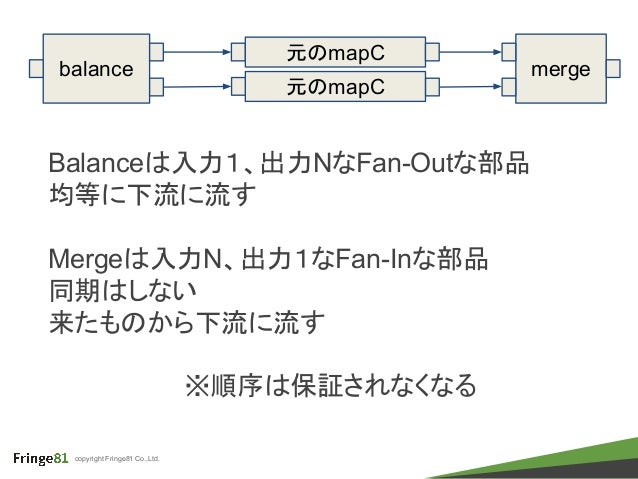

54. copyright Fringe81 Co.,Ltd. Balanceは入力１、出力NなFan-Outな部品均等に下流に流す Mergeは入力N、出力１なFan-Inな部品同期はしない来たものから下流に流す ※順序は保証されなくなる balance merge 元のmapC 元のmapC

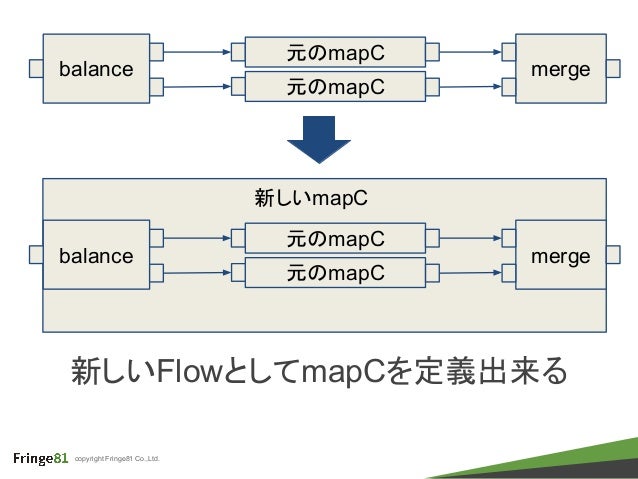

55. copyright Fringe81 Co.,Ltd. 新しいmapC 新しいFlowとしてmapCを定義出来る balance merge 元のmapC 元のmapC balance merge 元のmapC 元のmapC 新しいmapC

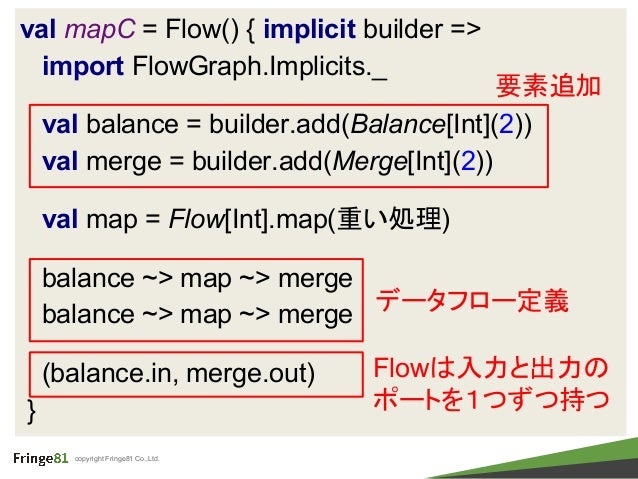

56. copyright Fringe81 Co.,Ltd. val mapC = Flow() { implicit builder => import FlowGraph.Implicits._ val balance = builder.add(Balance[Int](2)) val merge = builder.add(Merge[Int](2)) val map = Flow[Int].map(重い処理) balance ~> map ~> merge balance ~> map ~> merge (balance.in, merge.out) } Flowは入力と出力のポートを１つずつ持つ要素追加データフロー定義

57. copyright Fringe81 Co.,Ltd. val runnableGraph = FlowGraph.closed() { implicit builder => import FlowGraph.Implicits._ val balance = builder.add(Balance[Int](2)) val merge = builder.add(Merge[Int](2)) val src = Source(1 to 10) val mapFlow = Flow[Int].map(_ * 2) val sink = Sink.foreach[Int](println) src ~> balance ~> map ~> merge ~> sink balance ~> map ~> merge } RunnableGraphを作ることも出来る

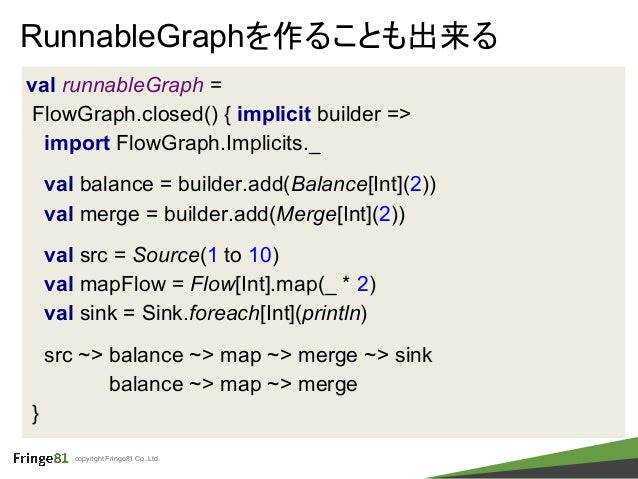

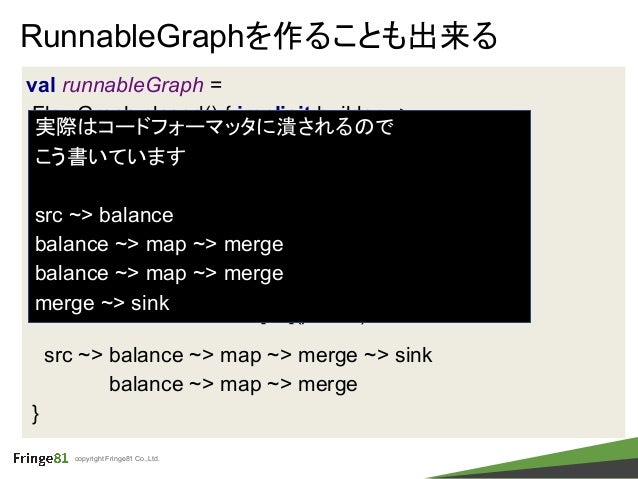

58. copyright Fringe81 Co.,Ltd. val runnableGraph = FlowGraph.closed() { implicit builder => import FlowGraph.Implicits._ val balance = builder.add(Balance[Int](2)) val merge = builder.add(Merge[Int](2)) val src = Source(1 to 10) val mapFlow = Flow[Int].map(_ * 2) val sink = Sink.foreach[Int](println) src ~> balance ~> map ~> merge ~> sink balance ~> map ~> merge } RunnableGraphを作ることも出来る実際はコードフォーマッタに潰されるのでこう書いています src ~> balance balance ~> map ~> merge balance ~> map ~> merge merge ~> sink

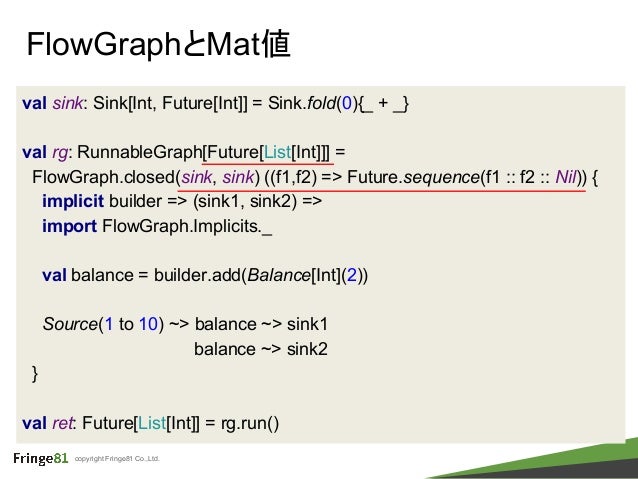

59. copyright Fringe81 Co.,Ltd. FlowGraphとMat値 val sink: Sink[Int, Future[Int]] = Sink.fold(0){_ + _} val rg: RunnableGraph[Future[List[Int]]] = FlowGraph.closed(sink, sink) ((f1,f2) => Future.sequence(f1 :: f2 :: Nil)) { implicit builder => (sink1, sink2) => import FlowGraph.Implicits._ val balance = builder.add(Balance[Int](2)) Source(1 to 10) ~> balance ~> sink1 balance ~> sink2 } val ret: Future[List[Int]] = rg.run()

60. copyright Fringe81 Co.,Ltd. その他の Fan-Out, Fan-Inな部品

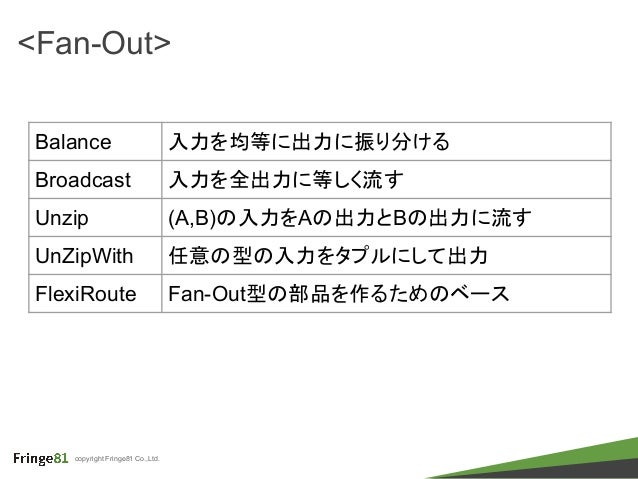

61. copyright Fringe81 Co.,Ltd. <Fan-Out> Balance 入力を均等に出力に振り分ける Broadcast 入力を全出力に等しく流す Unzip (A,B)の入力をAの出力とBの出力に流す UnZipWith 任意の型の入力をタプルにして出力 FlexiRoute Fan-Out型の部品を作るためのベース

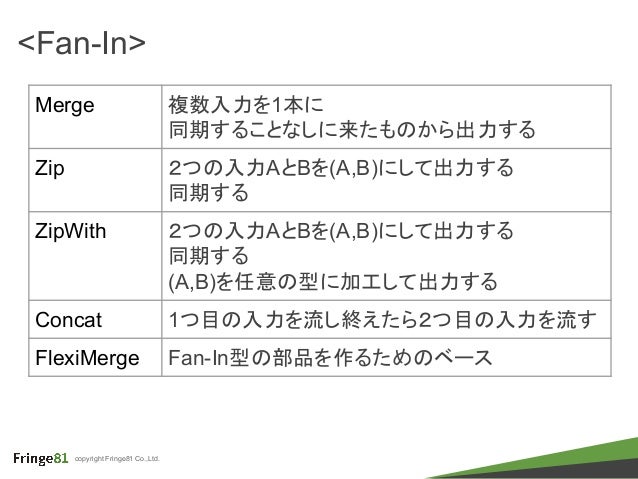

62. copyright Fringe81 Co.,Ltd. <Fan-In> Merge 複数入力を1本に同期することなしに来たものから出力する Zip ２つの入力AとBを(A,B)にして出力する同期する ZipWith ２つの入力AとBを(A,B)にして出力する同期する (A,B)を任意の型に加工して出力する Concat 1つ目の入力を流し終えたら２つ目の入力を流す FlexiMerge Fan-In型の部品を作るためのベース

63. copyright Fringe81 Co.,Ltd. Error Handling

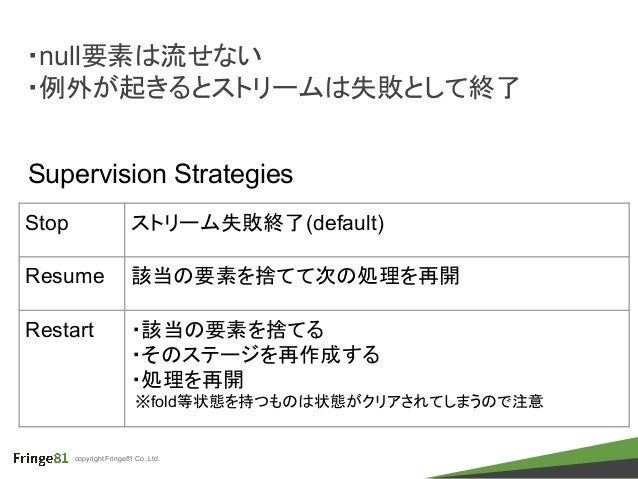

64. copyright Fringe81 Co.,Ltd. ・null要素は流せない・例外が起きるとストリームは失敗として終了 Stop ストリーム失敗終了(default) Resume 該当の要素を捨てて次の処理を再開 Restart ・該当の要素を捨てる・そのステージを再作成する・処理を再開 ※fold等状態を持つものは状態がクリアされてしまうので注意 Supervision Strategies

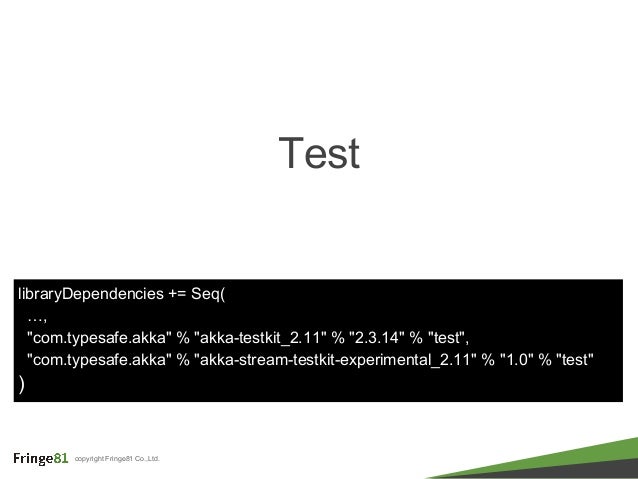

65. copyright Fringe81 Co.,Ltd. Test libraryDependencies += Seq( …, "com.typesafe.akka" % "akka-testkit_2.11" % "2.3.14" % "test", "com.typesafe.akka" % "akka-stream-testkit-experimental_2.11" % "1.0" % "test" )

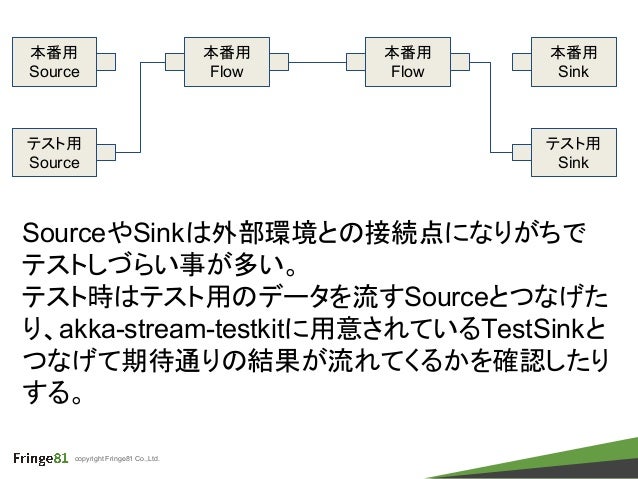

66. copyright Fringe81 Co.,Ltd. 本番用 Source 本番用 Sink 本番用 Flow 本番用 Flow テスト用 Source テスト用 Sink SourceやSinkは外部環境との接続点になりがちでテストしづらい事が多い。テスト時はテスト用のデータを流すSourceとつなげたり、akka-stream-testkitに用意されているTestSinkとつなげて期待通りの結果が流れてくるかを確認したりする。

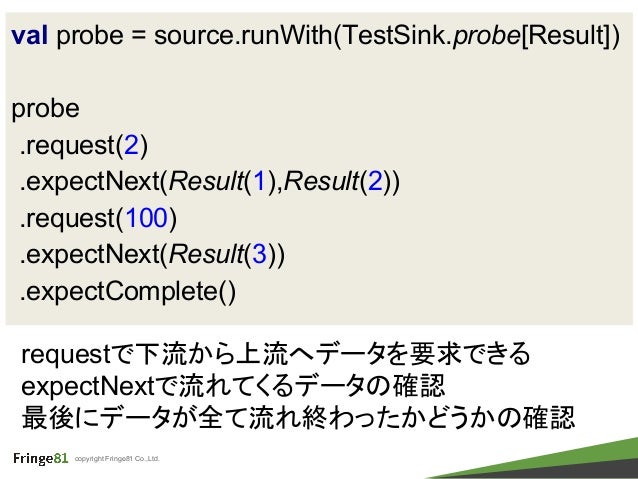

67. copyright Fringe81 Co.,Ltd. val probe = source.runWith(TestSink.probe[Result]) probe .request(2) .expectNext(Result(1),Result(2)) .request(100) .expectNext(Result(3)) .expectComplete() requestで下流から上流へデータを要求できる expectNextで流れてくるデータの確認最後にデータが全て流れ終わったかどうかの確認

68. copyright Fringe81 Co.,Ltd. ありがとうございました
