Shaping up ATOK to fit to your iPhone / iPad

Transcript

• 1. Shaping up ATOK to fit to your iPhone/iPad 株式会社ジャストシステム 入江賢治 JustTechTalk#01

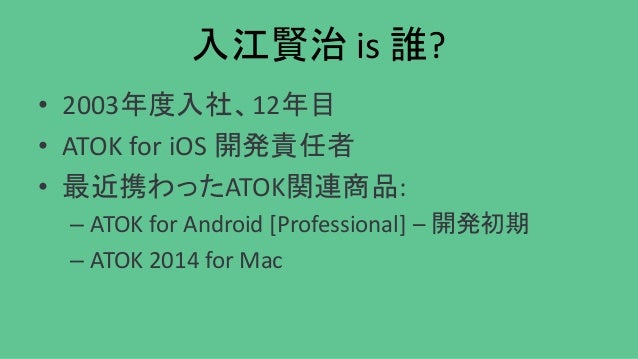

• 2. 入江賢治 is 誰? • 2003年度入社、12年目 • ATOK for iOS 開発責任者 • 最近携わったATOK関連商品: – ATOK for Android [Professional] – 開発初期 – ATOK 2014 for Mac
• 3. ATOK for iOSのご紹介 • 2014年9月22日発売 • iOS 8から導入されたサードパーティ製キー ボードとして提供

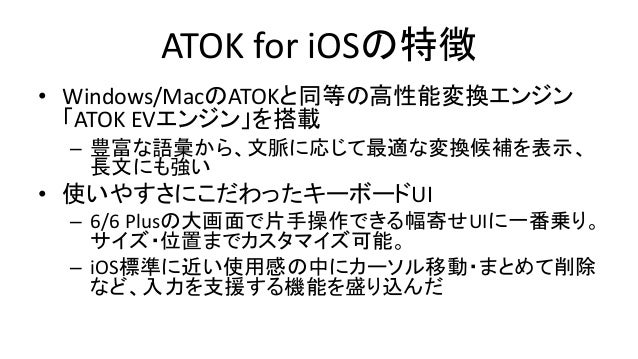

• 4. ATOK for iOSの特徴 • Windows/MacのATOKと同等の高性能変換エンジン 「ATOK EVエンジン」を搭載 – 豊富な語彙から、文脈に応じて最適な変換候補を表示、 長文にも強い • 使いやすさにこだわったキーボードUI – 6/6 Plusの大画面で片手操作できる幅寄せUIに一番乗り。 サイズ・位置までカスタマイズ可能。 – iOS標準に近い使用感の中にカーソル移動・まとめて削除 など、入力を支援する機能を盛り込んだ

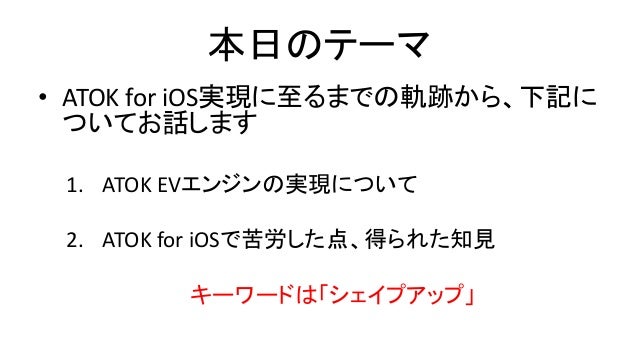

• 5. 本日のテーマ • ATOK for iOS実現に至るまでの軌跡から、下記に ついてお話します 1. ATOK EVエンジンの実現について 2. ATOK for iOSで苦労した点、得られた知見 キーワードは「シェイプアップ」

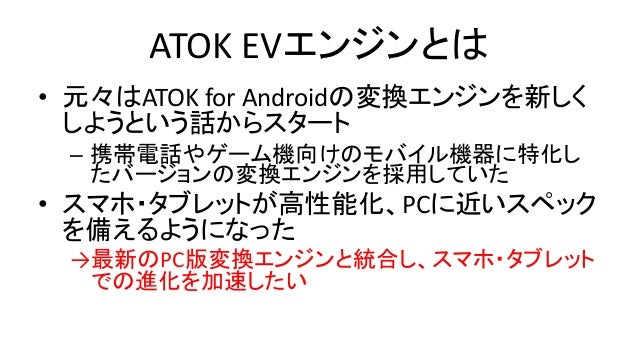

• 6. ATOK EVエンジンとは • 元々はATOK for Androidの変換エンジンを新しく しようという話からスタート – 携帯電話やゲーム機向けのモバイル機器に特化し たバージョンの変換エンジンを採用していた • スマホ・タブレットが高性能化、PCに近いスペック を備えるようになった →最新のPC版変換エンジンと統合し、スマホ・タブレット での進化を加速したい

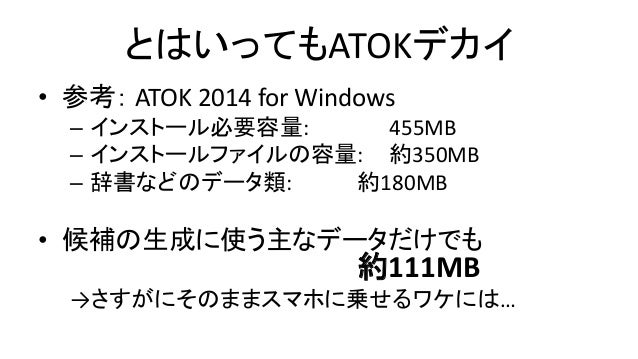

• 7. とはいってもATOKデカイ • 参考： ATOK 2014 for Windows – インストール必要容量: 455MB – インストールファイルの容量: 約350MB – 辞書などのデータ類: 約180MB • 候補の生成に使う主なデータだけでも 約111MB →さすがにそのままスマホに乗せるワケには…

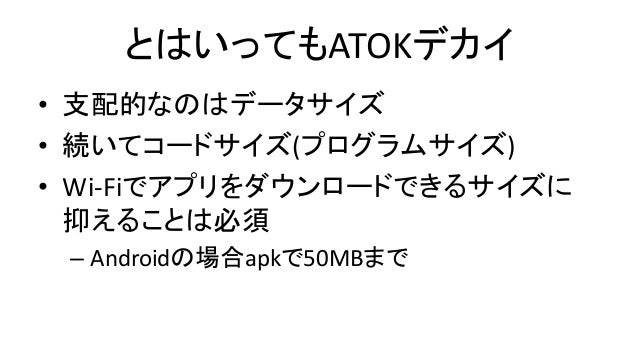

• 8. とはいってもATOKデカイ • 支配的なのはデータサイズ • 続いてコードサイズ(プログラムサイズ) • Wi-Fiでアプリをダウンロードできるサイズに 抑えることは必須 – Androidの場合apkで50MBまで
• 9. データサイズをシェイプアップ • 使用データをスマホに合わせて最適化 – 変換精度低下を最低限にとどめつつ、データ容量を 大きく削減できる「美味しい」ところから削減 • 使用データをスマホ専用に圧縮 – ATOK EVエンジン専用の圧縮辞書形式を導入 – 圧縮形式を導入したデータについては50%近くまで圧 縮することができた

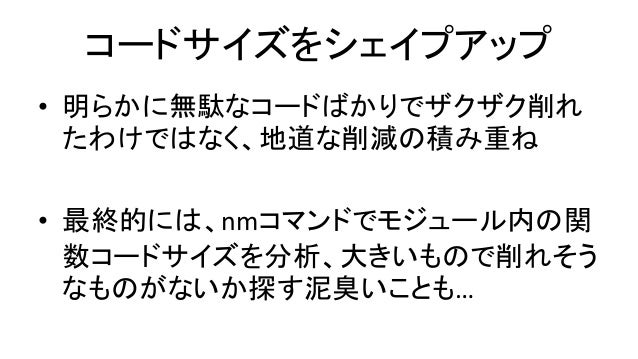

• 10. コードサイズをシェイプアップ • 明らかに無駄なコードばかりでザクザク削れ たわけではなく、地道な削減の積み重ね • 最終的には、nmコマンドでモジュール内の関 数コードサイズを分析、大きいもので削れそう なものがないか探す泥臭いことも…

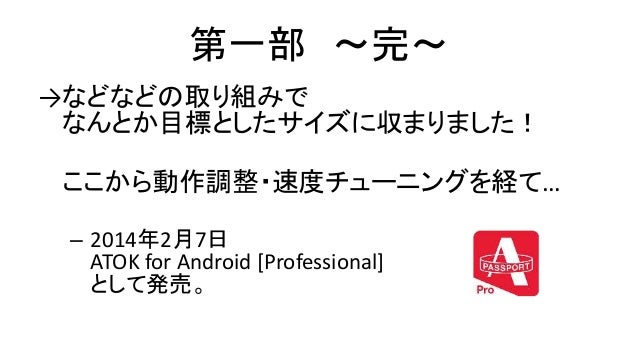

• 11. 第一部 〜完〜 →などなどの取り組みで なんとか目標としたサイズに収まりました！ ここから動作調整・速度チューニングを経て… – 2014年2月7日 ATOK for Android [Professional] として発売。

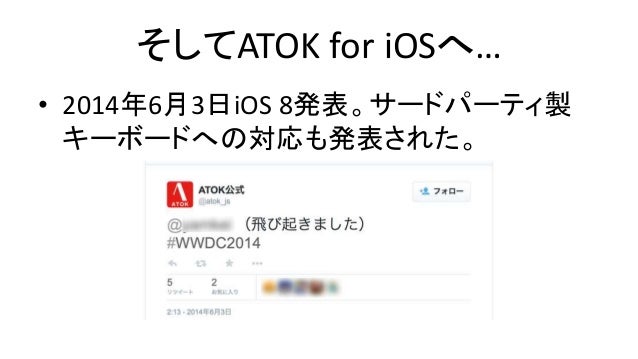

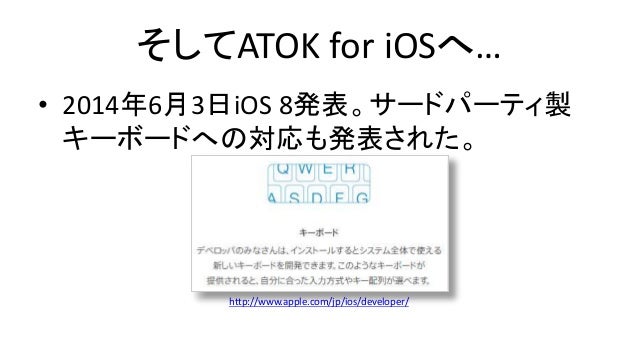

• 12. そしてATOK for iOSへ… • 2014年6月3日iOS 8発表。サードパーティ製 キーボードへの対応も発表された。 http://www.apple.com/jp/ios/developer/
• 13. そしてATOK for iOSへ… • 2014年6月3日iOS 8発表。サードパーティ製 キーボードへの対応も発表された。

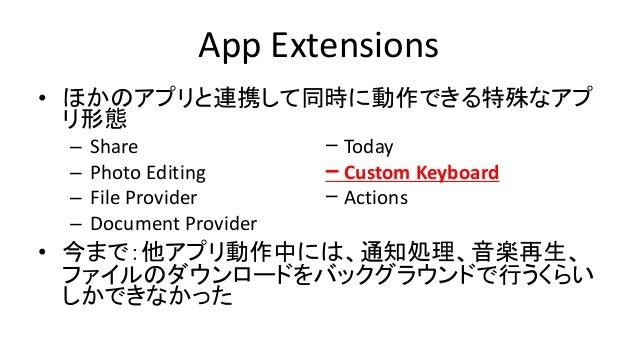

• 14. App Extensions • ほかのアプリと連携して同時に動作できる特殊なアプ リ形態 – Share ｰ Today – Photo Editing ｰ Custom Keyboard – File Provider ｰ Actions – Document Provider • 今まで：他アプリ動作中には、通知処理、音楽再生、 ファイルのダウンロードをバックグラウンドで行うくらい しかできなかった

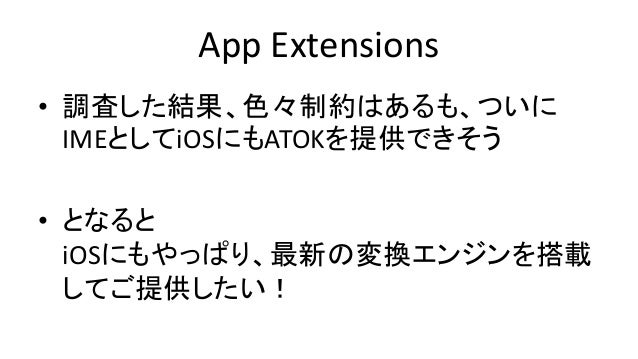

• 15. App Extensions • 調査した結果、色々制約はあるも、ついに IMEとしてiOSにもATOKを提供できそう • となると iOSにもやっぱり、最新の変換エンジンを搭載 してご提供したい！

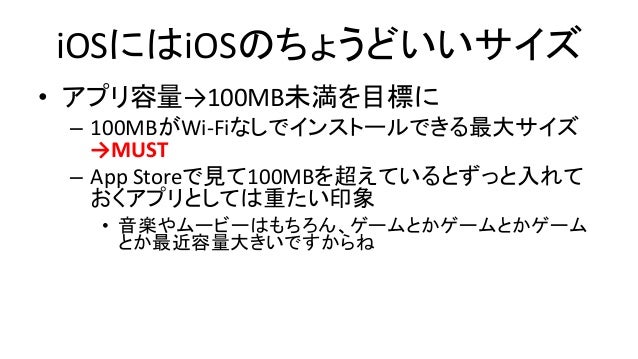

• 16. iOSにはiOSのちょうどいいサイズ • アプリ容量→100MB未満を目標に – 100MBがWi-Fiなしでインストールできる最大サイズ →MUST – App Storeで見て100MBを超えているとずっと入れて おくアプリとしては重たい印象 • 音楽やムービーはもちろん、ゲームとかゲームとかゲーム とか最近容量大きいですからね

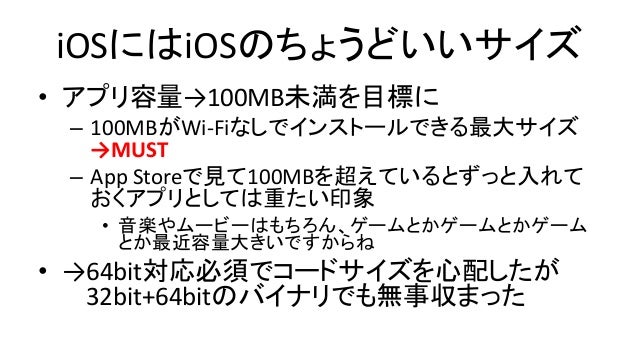

• 17. iOSにはiOSのちょうどいいサイズ • アプリ容量→100MB未満を目標に – 100MBがWi-Fiなしでインストールできる最大サイズ →MUST – App Storeで見て100MBを超えているとずっと入れて おくアプリとしては重たい印象 • 音楽やムービーはもちろん、ゲームとかゲームとかゲーム とか最近容量大きいですからね • →64bit対応必須でコードサイズを心配したが 32bit+64bitのバイナリでも無事収まった

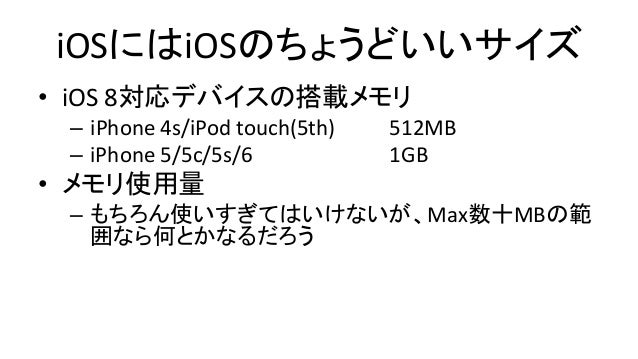

• 18. iOSにはiOSのちょうどいいサイズ • iOS 8対応デバイスの搭載メモリ – iPhone 4s/iPod touch(5th) 512MB – iPhone 5/5c/5s/6 1GB • メモリ使用量 – もちろん使いすぎてはいけないが、Max数十MBの範 囲なら何とかなるだろう

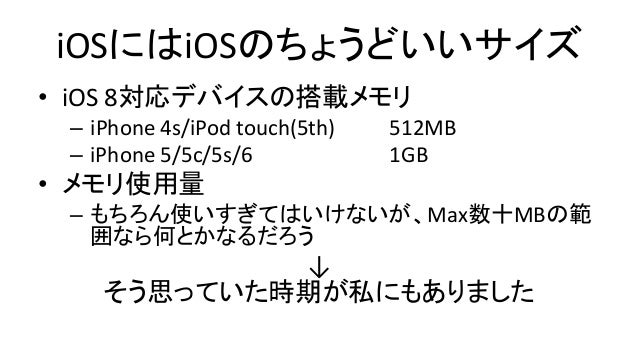

• 19. iOSにはiOSのちょうどいいサイズ • iOS 8対応デバイスの搭載メモリ – iPhone 4s/iPod touch(5th) 512MB – iPhone 5/5c/5s/6 1GB • メモリ使用量 – もちろん使いすぎてはいけないが、Max数十MBの範 囲なら何とかなるだろう ↓ そう思っていた時期が私にもありました

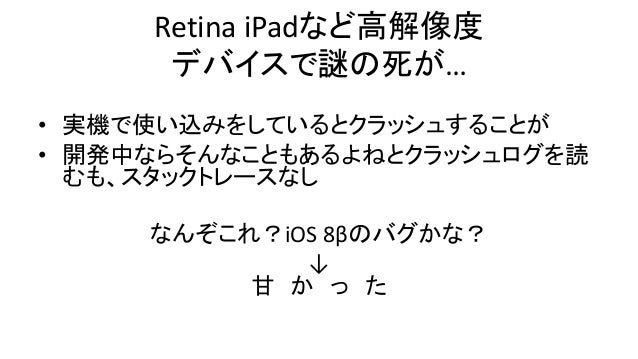

• 20. Retina iPadなど高解像度 デバイスで謎の死が… • 実機で使い込みをしているとクラッシュすることが • 開発中ならそんなこともあるよねとクラッシュログを読 むも、スタックトレースなし なんぞこれ？iOS 8βのバグかな？ ↓ 甘 か っ た

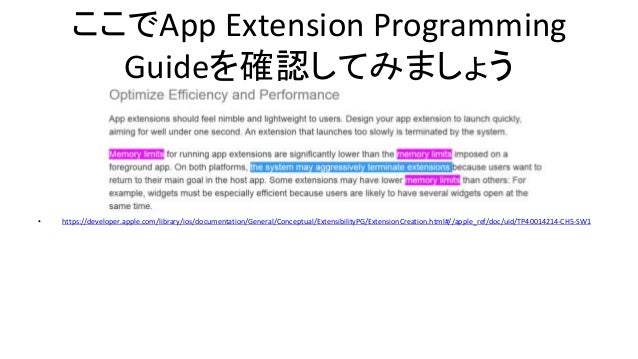

• 21. ここでApp Extension Programming Guideを確認してみましょう • https://developer.apple.com/library/ios/documentation/General/Conceptual/ExtensibilityPG/ExtensionCreation.html#//apple_ref/doc/uid/TP40014214-CH5-SW1

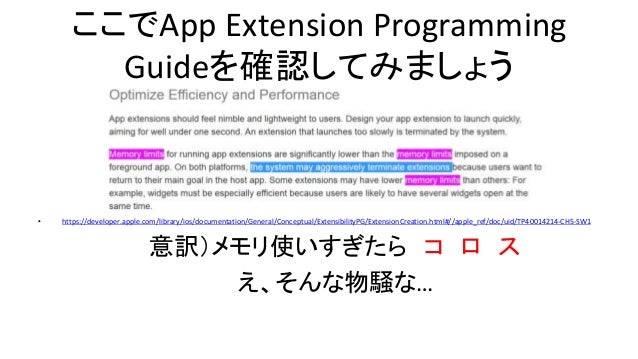

• 22. ここでApp Extension Programming Guideを確認してみましょう • https://developer.apple.com/library/ios/documentation/General/Conceptual/ExtensibilityPG/ExtensionCreation.html#//apple_ref/doc/uid/TP40014214-CH5-SW1 意訳）メモリ使いすぎたら コ ロ ス え、そんな物騒な…

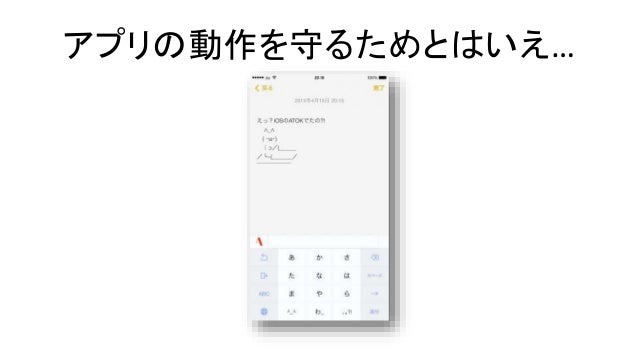

• 23. アプリの動作を守るためとはいえ…

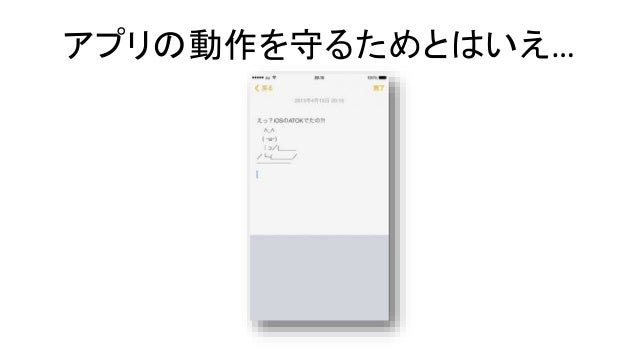

• 24. アプリの動作を守るためとはいえ…

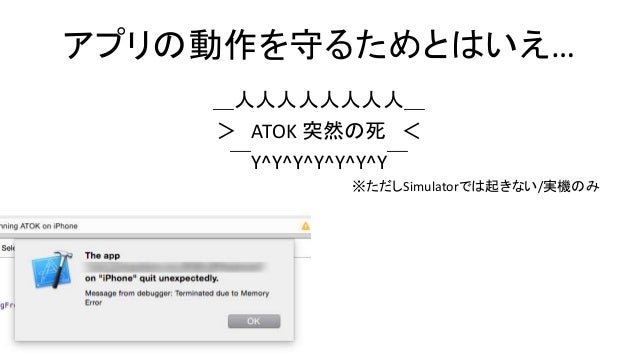

• 25. アプリの動作を守るためとはいえ… ＿人人人人人人人人＿ ＞ ATOK 突然の死 ＜ ￣Y^Y^Y^Y^Y^Y^Y￣ ※ただしSimulatorでは起きない/実機のみ

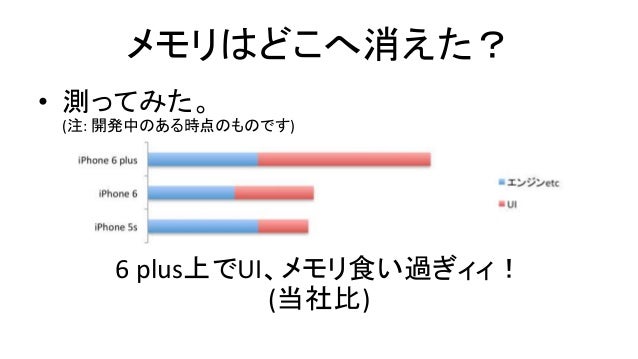

• 26. メモリはどこへ消えた？ • 測ってみた。 (注: 開発中のある時点のものです) 6 plus上でUI、メモリ食い過ぎィィ！ (当社比)

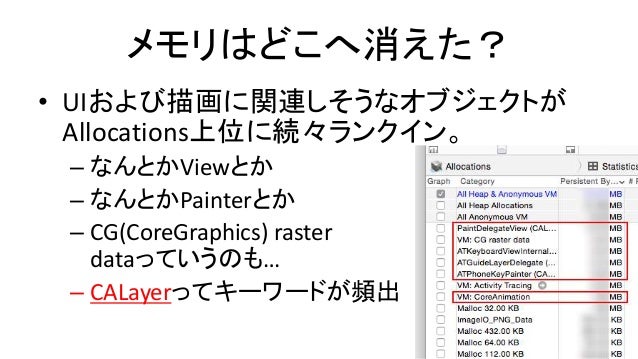

• 27. メモリはどこへ消えた？ • UIおよび描画に関連しそうなオブジェクトが Allocations上位に続々ランクイン。 – なんとかViewとか – なんとかPainterとか – CG(CoreGraphics) raster dataっていうのも… – CALayerってキーワードが頻出

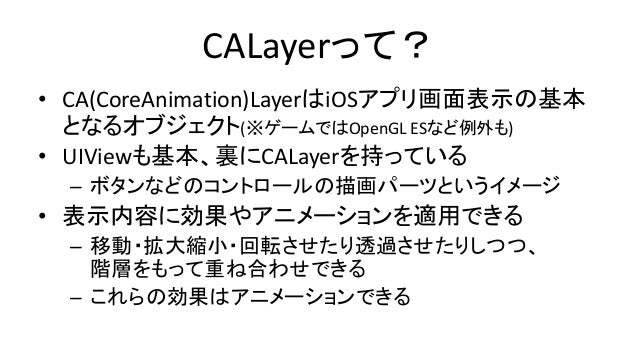

• 28. CALayerって？ • CA(CoreAnimation)LayerはiOSアプリ画面表示の基本 となるオブジェクト(※ゲームではOpenGL ESなど例外も) • UIViewも基本、裏にCALayerを持っている – ボタンなどのコントロールの描画パーツというイメージ • 表示内容に効果やアニメーションを適用できる – 移動・拡大縮小・回転させたり透過させたりしつつ、 階層をもって重ね合わせできる – これらの効果はアニメーションできる

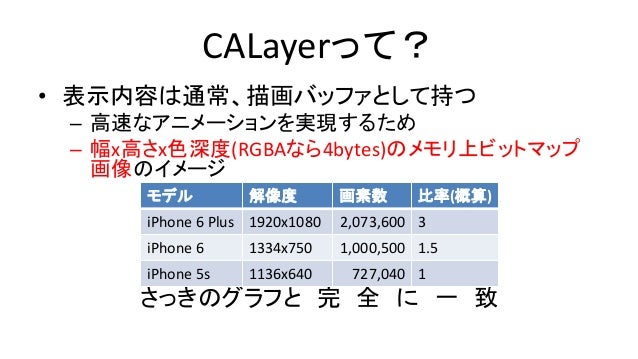

• 29. CALayerって？ • 表示内容は通常、描画バッファとして持つ – 高速なアニメーションを実現するため – 幅x高さx色深度(RGBAなら4bytes)のメモリ上ビットマップ 画像のイメージ さっきのグラフと 完 全 に 一 致 モデル 解像度 画素数 比率(概算) iPhone 6 Plus 1920x1080 2,073,600 3 iPhone 6 1334x750 1,000,500 1.5 iPhone 5s 1136x640 727,040 1

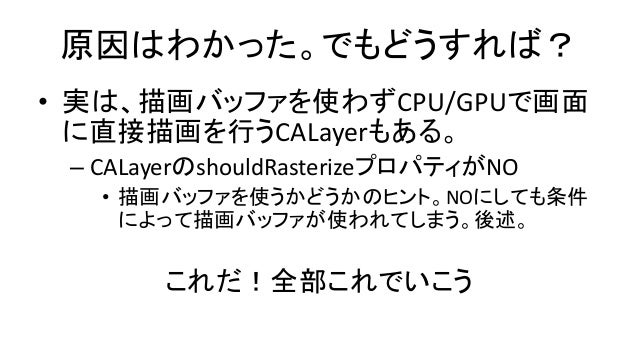

• 30. 原因はわかった。でもどうすれば？ • 実は、描画バッファを使わずCPU/GPUで画面 に直接描画を行うCALayerもある。 – CALayerのshouldRasterizeプロパティがNO • 描画バッファを使うかどうかのヒント。NOにしても条件 によって描画バッファが使われてしまう。後述。 これだ！全部これでいこう

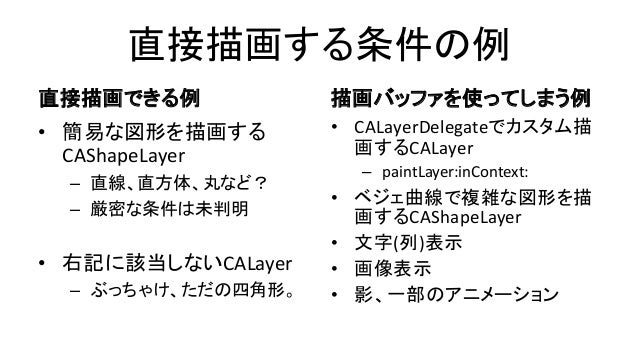

• 31. 直接描画する条件の例 直接描画できる例 • 簡易な図形を描画する CAShapeLayer – 直線、直方体、丸など？ – 厳密な条件は未判明 • 右記に該当しないCALayer – ぶっちゃけ、ただの四角形。 描画バッファを使ってしまう例 • CALayerDelegateでカスタム描 画するCALayer – paintLayer:inContext: • ベジェ曲線で複雑な図形を描 画するCAShapeLayer • 文字(列)表示 • 画像表示 • 影、一部のアニメーション
• 32. じゃあ…と、メモリ使わず GPU酷使してみた結果 • 試しにQWERTYキーボード全体を CAShapeLayerを使いまくってキートップ以外 CoreAnimationに全部ランタイムに描かせるようにして みた – キーが約40個なので キートップのレイヤー・ CAShapeLayer各40個。 角丸影付きくらいなら いけるでしょ？

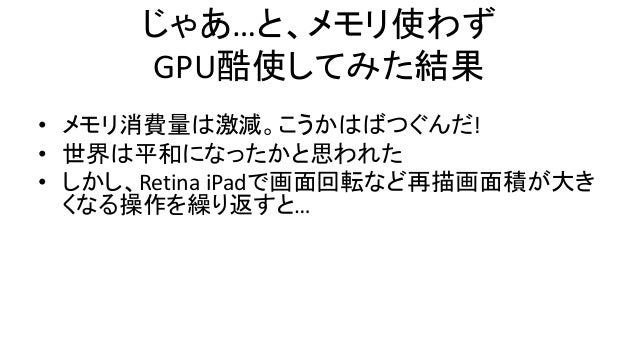

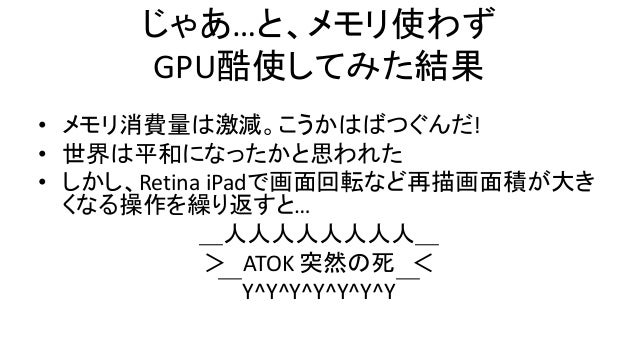

• 33. じゃあ…と、メモリ使わず GPU酷使してみた結果 • メモリ消費量は激減。こうかはばつぐんだ! • 世界は平和になったかと思われた • しかし、Retina iPadで画面回転など再描画面積が大き くなる操作を繰り返すと… ＿人人人人人人人人＿ ＞ ATOK 突然の死 ＜ ￣Y^Y^Y^Y^Y^Y^Y￣
• 34. じゃあ…と、メモリ使わず GPU酷使してみた結果 • メモリ消費量は激減。こうかはばつぐんだ! • 世界は平和になったかと思われた • しかし、Retina iPadで画面回転など再描画面積が大き くなる操作を繰り返すと… ＿人人人人人人人人＿ ＞ ATOK 突然の死 ＜ ￣Y^Y^Y^Y^Y^Y^Y￣
• 35. 再びApp Extension Programming Guideを確認してみましょう • https://developer.apple.com/library/ios/documentation/General/Conceptual/ExtensibilityPG/ExtensionCr eation.html#//apple_ref/doc/uid/TP40014214-CH5-SW1

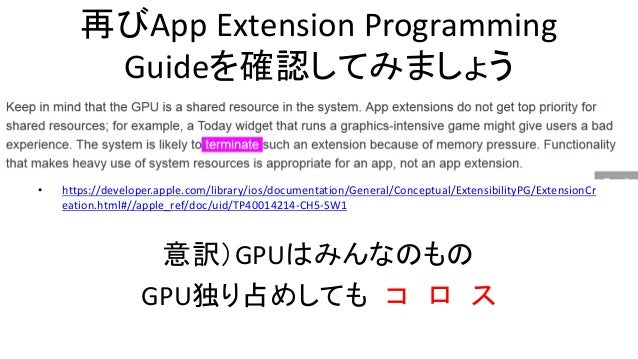

• 36. 再びApp Extension Programming Guideを確認してみましょう • https://developer.apple.com/library/ios/documentation/General/Conceptual/ExtensibilityPG/ExtensionCr eation.html#//apple_ref/doc/uid/TP40014214-CH5-SW1 意訳）GPUはみんなのもの GPU独り占めしても コ ロ ス

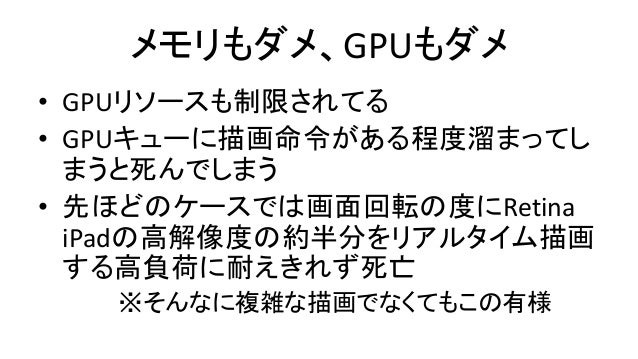

• 37. メモリもダメ、GPUもダメ • GPUリソースも制限されてる • GPUキューに描画命令がある程度溜まってし まうと死んでしまう • 先ほどのケースでは画面回転の度にRetina iPadの高解像度の約半分をリアルタイム描画 する高負荷に耐えきれず死亡 ※そんなに複雑な描画でなくてもこの有様

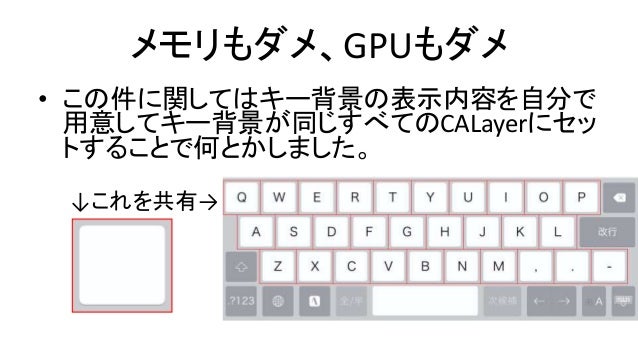

• 38. メモリもダメ、GPUもダメ • この件に関してはキー背景の表示内容を自分で 用意してキー背景が同じすべてのCALayerにセッ トすることで何とかしました。 ↓これを共有→ • • •

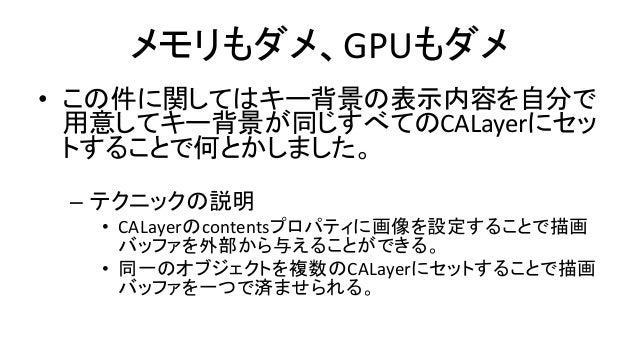

• 39. メモリもダメ、GPUもダメ • この件に関してはキー背景の表示内容を自分で 用意してキー背景が同じすべてのCALayerにセッ トすることで何とかしました。 – テクニックの説明 • CALayerのcontentsプロパティに画像を設定することで描画 バッファを外部から与えることができる。 • 同一のオブジェクトを複数のCALayerにセットすることで描画 バッファを一つで済ませられる。
• 40. CALayerメモリ消費の傾向と対策 • 描画バッファを使わせない – 単純な図形はCALayerのプロパティやCAShapeLayer で描画する。四角形、角丸四角形 (CALayer.cornerRadiusをセット)など。 – 個数の多いものは同じ描画バッファを再利用する。 (CALayer.contentsをセット) • CAShapeLayerだけで頑張るとGPU使いすぎで死ぬ • 影付けやとくにアニメーションは瞬間最大風速が 大きいのでなるべく避ける

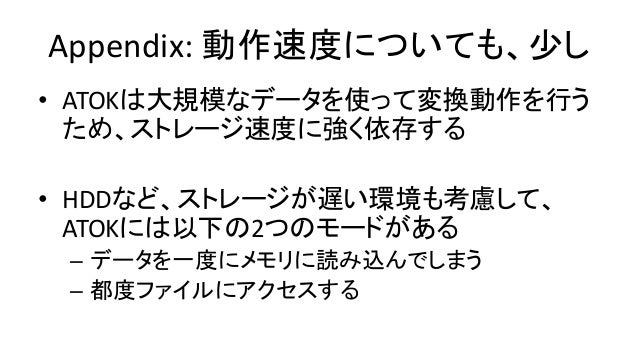

• 41. Appendix: 動作速度についても、少し • ATOKは大規模なデータを使って変換動作を行う ため、ストレージ速度に強く依存する • HDDなど、ストレージが遅い環境も考慮して、 ATOKには以下の2つのモードがある – データを一度にメモリに読み込んでしまう – 都度ファイルにアクセスする

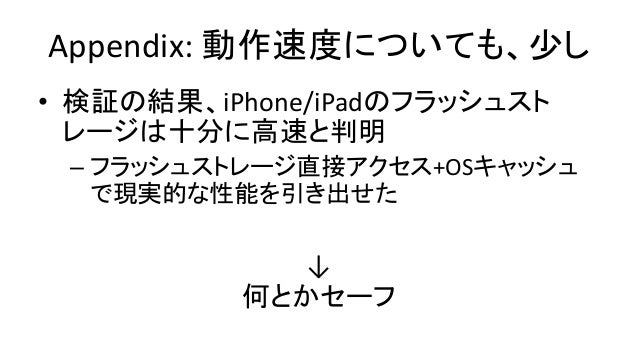

• 42. Appendix: 動作速度についても、少し • 検証の結果、iPhone/iPadのフラッシュスト レージは十分に高速と判明 – フラッシュストレージ直接アクセス+OSキャッシュ で現実的な性能を引き出せた ↓ 何とかセーフ

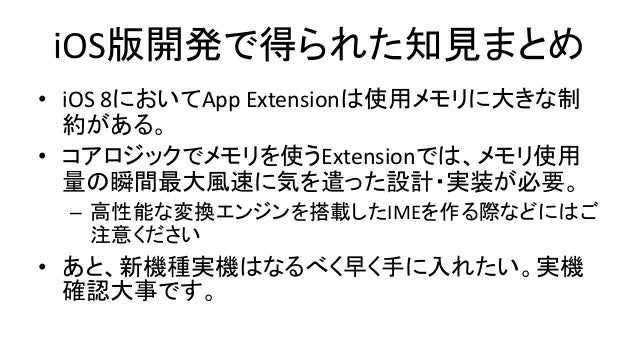

• 43. iOS版開発で得られた知見まとめ • iOS 8においてApp Extensionは使用メモリに大きな制 約がある。 • コアロジックでメモリを使うExtensionでは、メモリ使用 量の瞬間最大風速に気を遣った設計・実装が必要。 – 高性能な変換エンジンを搭載したIMEを作る際などにはご 注意ください • あと、新機種実機はなるべく早く手に入れたい。実機 確認大事です。
• 44. かくして • ATOK for iOSを何とかお客様の元に届けるこ とができました。 • これからも、お客様の声をお聞かせいただき、 iOS上で最高の日本語入力環境を目指してま いります。
• 45. Conclusion • ATOK EVエンジンを搭載したATOK for iOSは、今 後とも最新ATOKの開発成果を搭載し、進化し続 けます。 • いま、最もシェイプアップが必要なのは 私自身です！ これからもATOK for iOSをよろしくお願いします
• 46. ジャストシステムでは 実力あるスマホアプリエンジニアを募集しています 変化を共に創ろう。 次の当たり前を創り出すために。
