ハイアールルームエアコン huu CSシリーズ JAA-CS404A2 室内機の内部構造レポート

1.今回分解する機種のご紹介

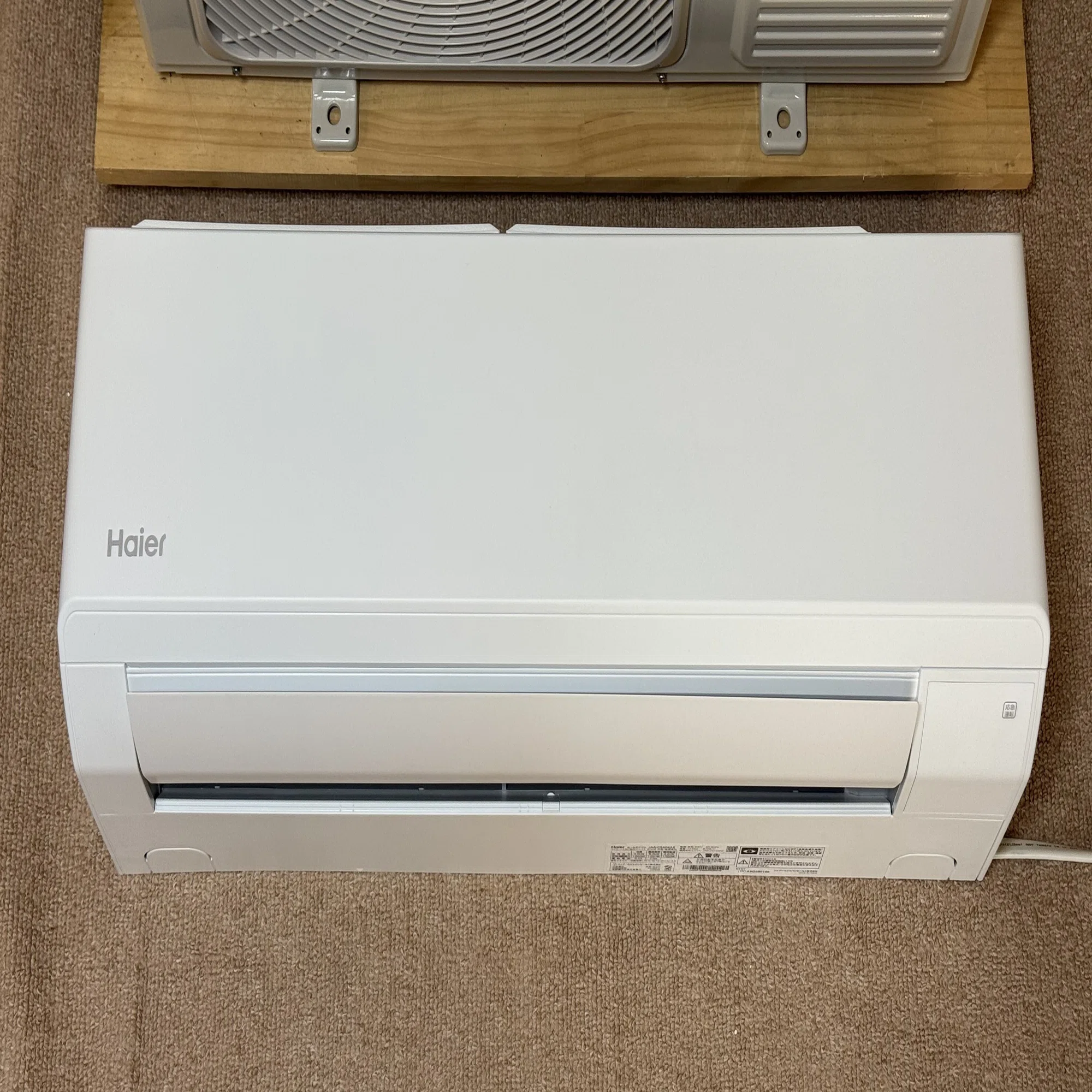

今回分解調査していくのは、ハイアール（Haier）から2024年に日本市場へ投入されたルームエアコン「huu（フー） CSシリーズ」です。
用意したモデルは「JAA-CS404A2」。適用畳数は主に14畳、定格能力4.0kW、電源電圧200Vとなっています。2024年モデルのCSシリーズの中では最も容量が大きく、ラインナップ中で唯一の200V機種です。

本機は自動お掃除機能を持たない、いわゆる「スタンダードモデル（普及機）」にあたります。その中で、本機ならではの特徴として以下の3点が挙げられます。

• Wフリーズ洗浄

• 上部フィルター採用

• 上下左右自動ルーバー

その他の仕様は他社のスタンダード機とほぼ共通しており、特筆すべき点はみられません。

しかし、熱交換器を凍らせて一気に解凍することで汚れを洗い流す「Wフリーズ洗浄」が、この価格帯のスタンダード機に標準装備されているのは、なかなか珍しいのではないでしょうか。

特に注目したいのは、その名の通り「室内機だけでなく、室外機も洗浄する」という仕様です。国内メーカーで室外機まで凍結洗浄する機能を持つのは、日立の上位機種など一部に限られます。
効果のほどは長期間使用してみないと分からない部分もありますが、動作自体はかなり強力に行われている印象を受けました。

※YouTubeチャンネルでWフリーズ洗浄の動作を公開していますので、ぜひご覧ください！

なお、本機で特徴的であった、「上部フィルター」ですが、翌2025年モデルからは一般的なフィルターへと仕様変更されています。ただし、筐体の構造自体には大きな変化は見られません。

2.室内機の分解

続いて、室内機を分解していく過程をご紹介します。
（今回、分解中の写真を撮影できていない箇所が多く、手順の解説が少し少なめとなっております。ご容赦いただけますと幸いです）

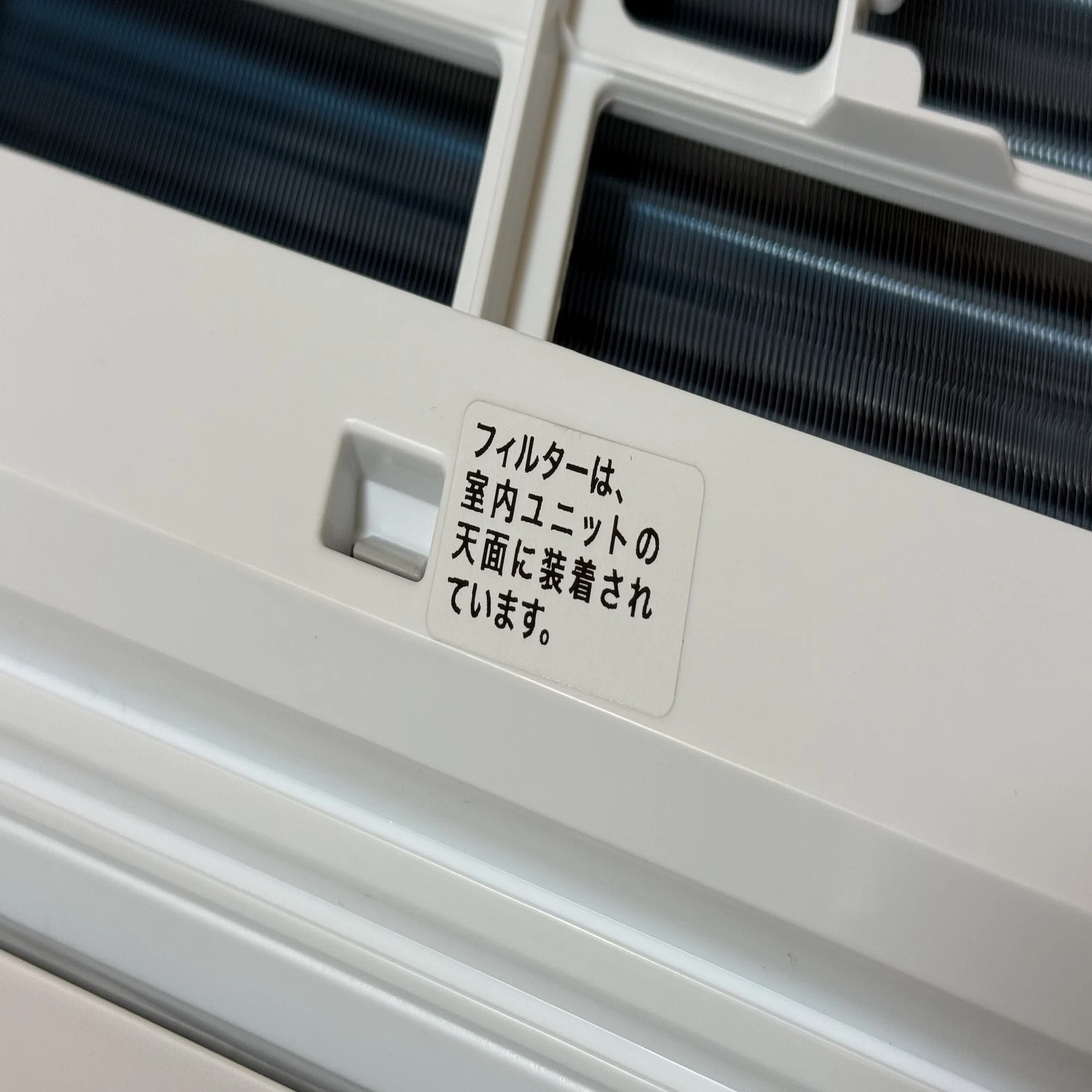

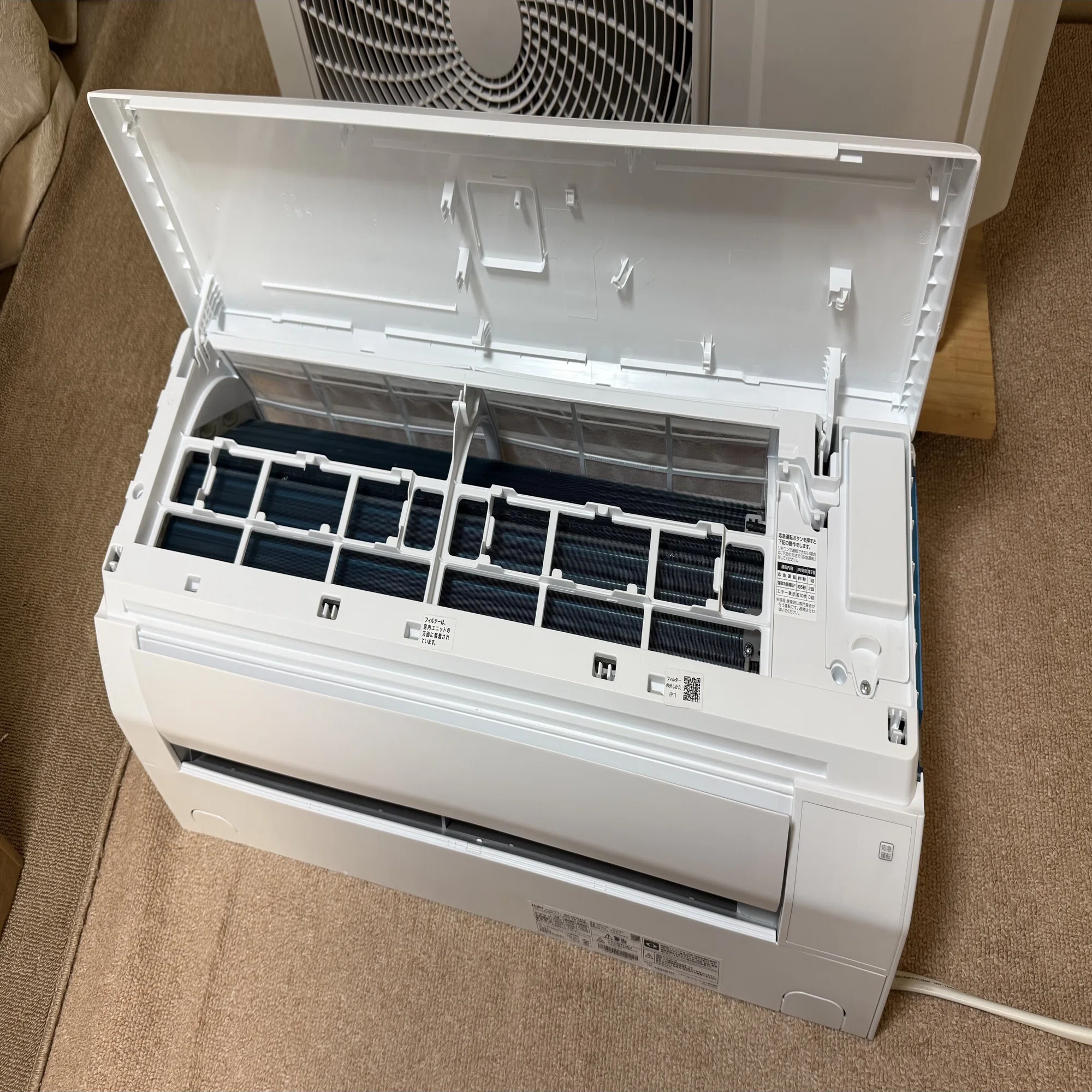

まず最初にフィルターを外そうと前面パネルを開けると、この時点で違和感を覚えるポイントがあります。

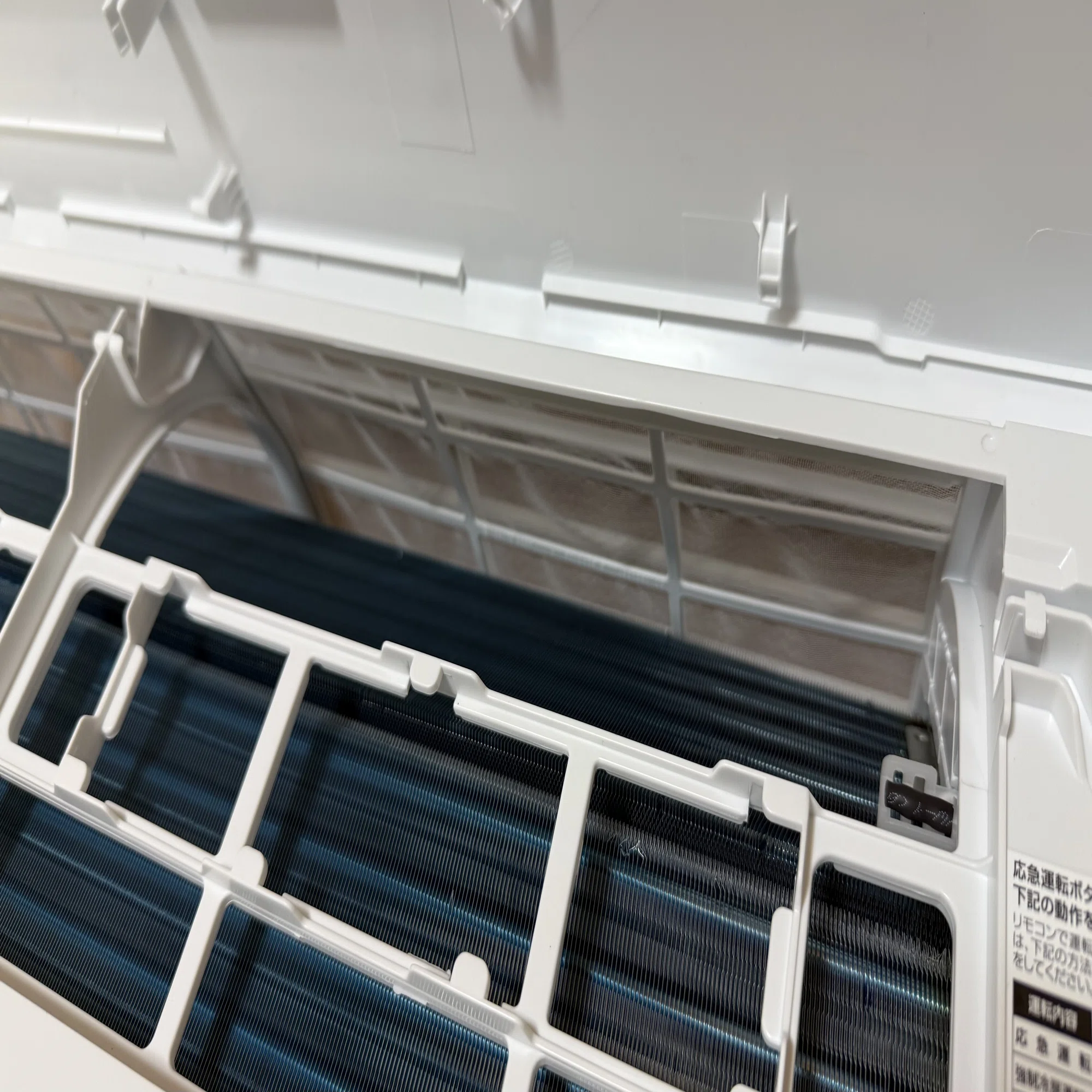

そう、本機の大きな特徴の一つである、「上部フィルター」を採用しているがゆえに、前面にはフィルターが設けられていないのです。

この構造のおかげで、日常のお手入れの際にわざわざ前面パネルを開ける必要がなく、本体上部からダイレクトにフィルターを引き出すことができます。

外し方は、フィルター手前の持ち手部分を持ち、若干奥に押し込みながら上方向に引き上げると爪が外れます。その状態のまま手前に引き抜く形です。

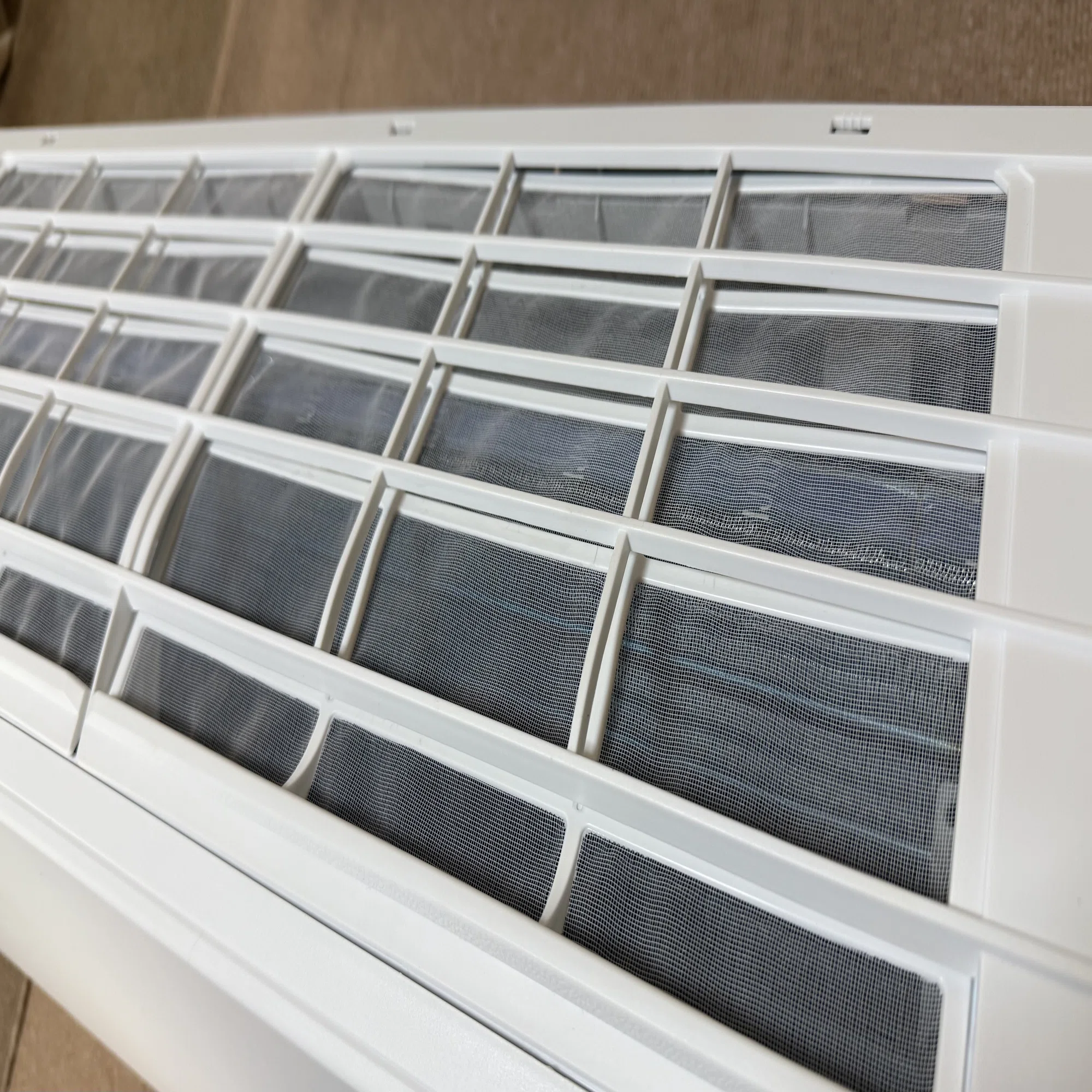

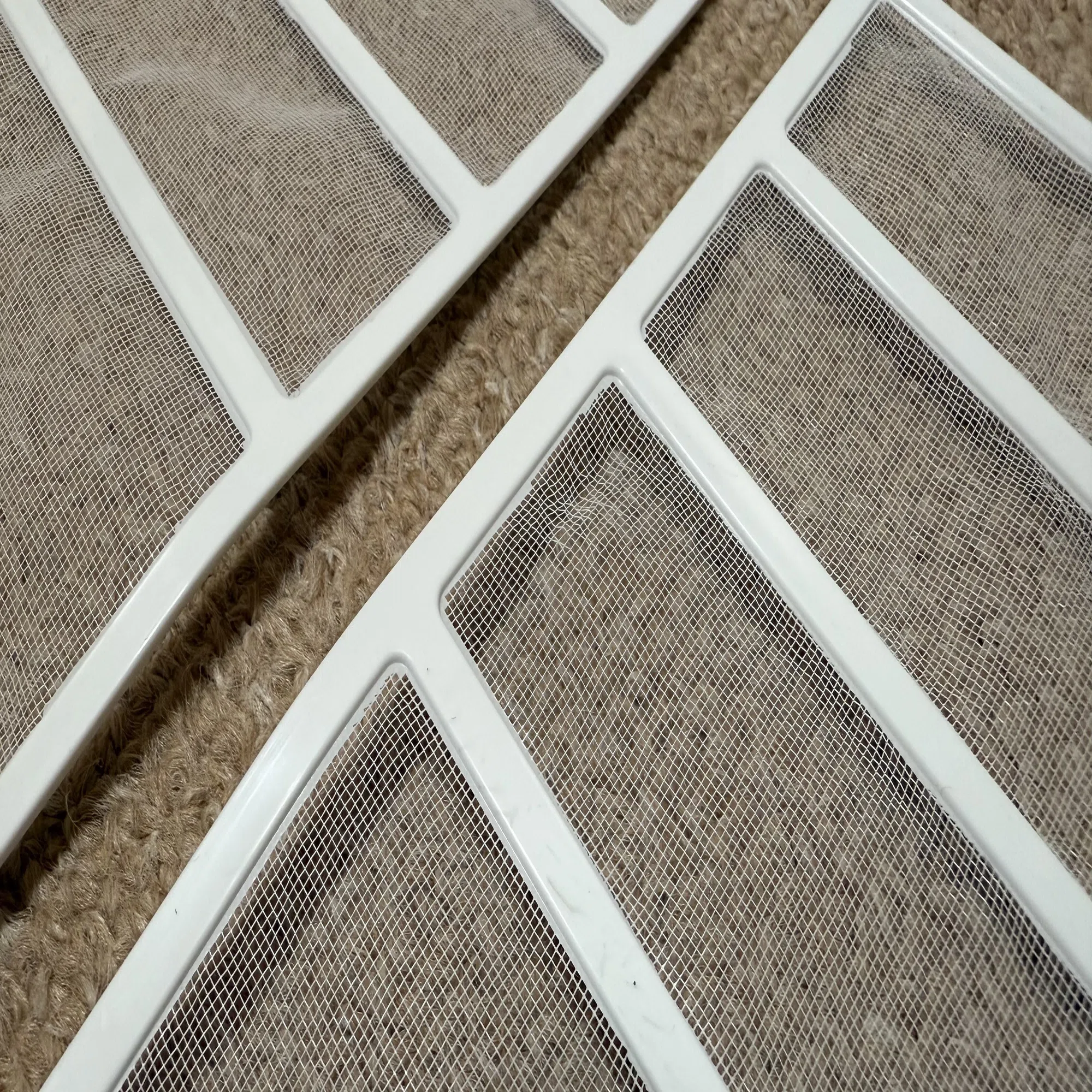

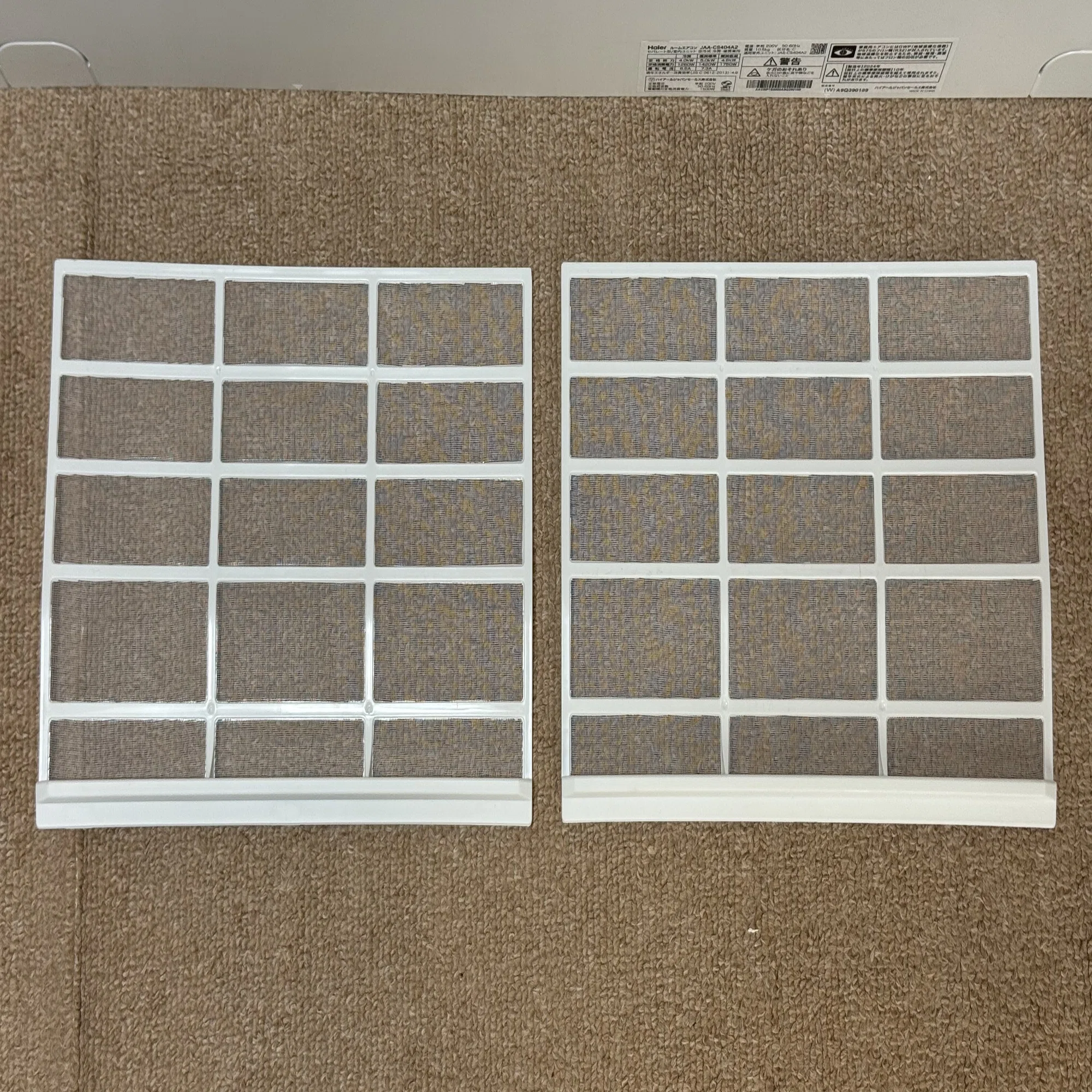

フィルターの目の粗さはごく一般的かと思います。
フィルター面が上部のみになるので、面積的にはかなり小ぶりな仕様となっています。

ここからはあくまで推測ですが、吸い込み抵抗（圧損）が大きかったり、面積が小さいゆえに「お手入れの頻度を減らせない（埃が詰まりやすい）」といったデメリットが目立ってしまったのかもしれません。

また、前面パネルを開けなくていいものの、上部に設けられた、下から見えないフィルターを取り外すのにはコツが入りますし、お世辞にも外しやすいとは言えないものでした。

これが翌年モデルで一般的な前面フィルターに戻った理由と考えられます。

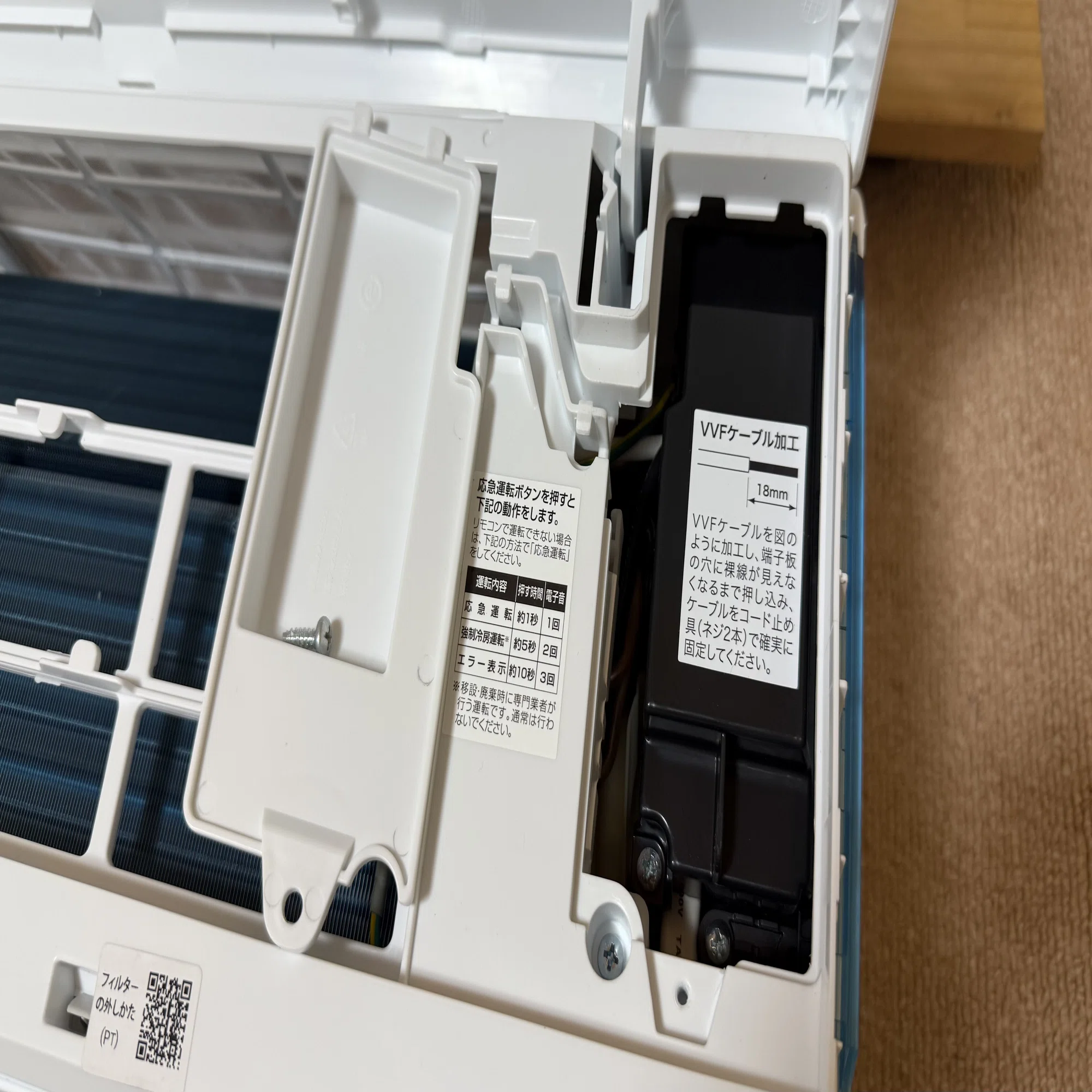

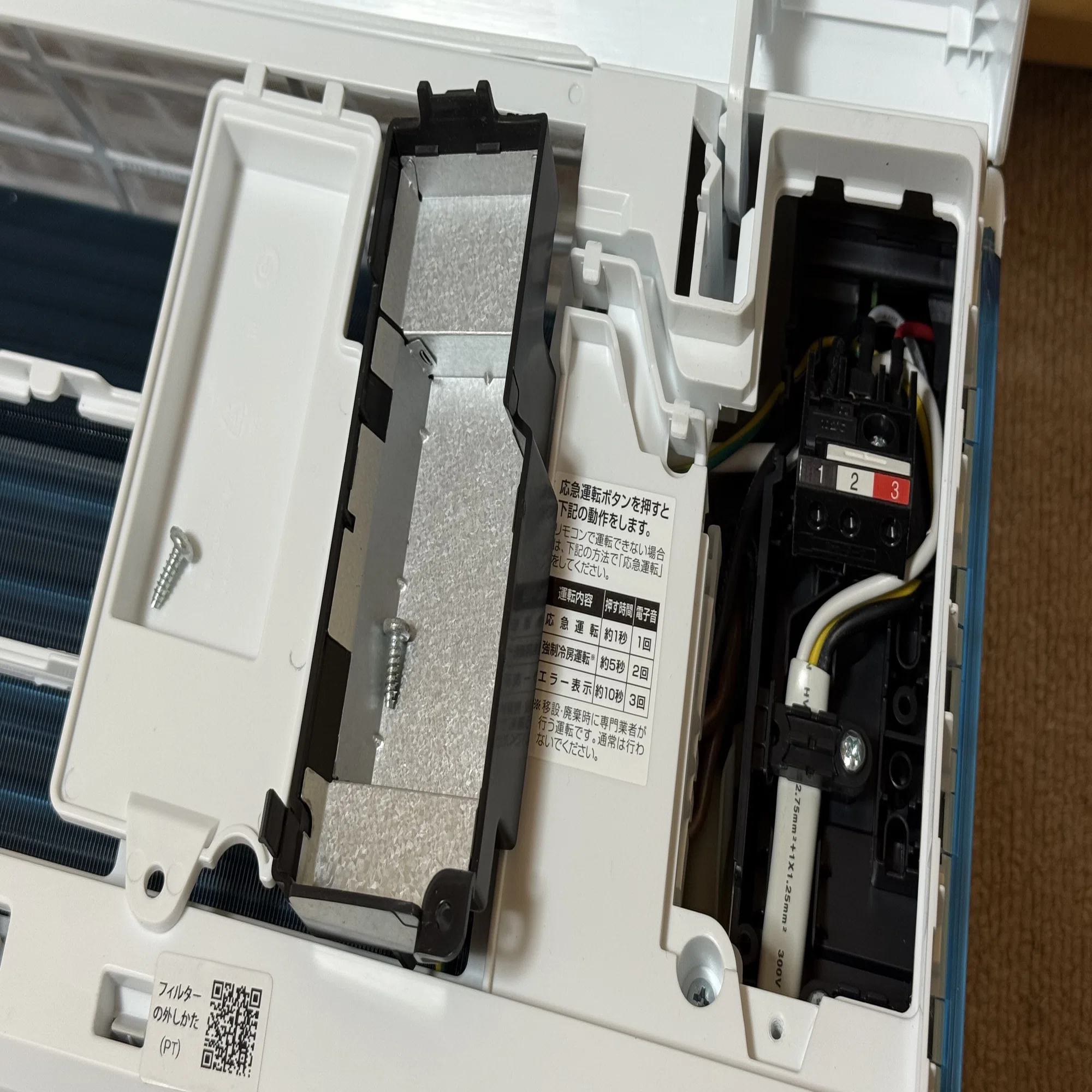

施工の際、室外機との渡り配線を接続する部分のカバーについては、化粧カバーと耐延焼性を備えると考えられる、内カバーの2段構成になっています。
化粧カバーと耐延焼カバーが一体化した構成をとるメーカーも多いので、施工者目線ではやや手間に感じる部分かもしれません。

それでは、続いて本体カバーを外していきます。

本体カバーはネジ3本と複数箇所の爪で固定されています。

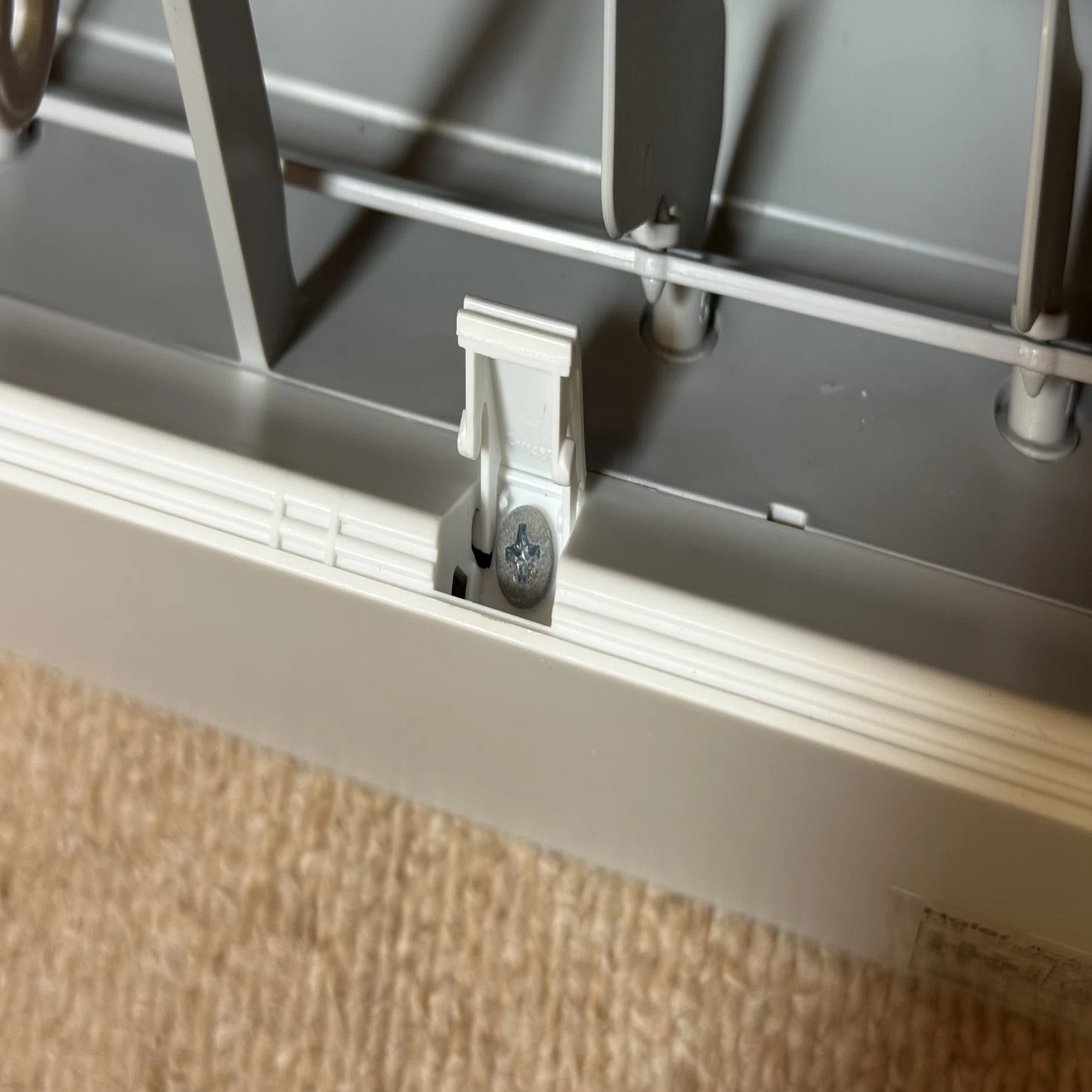

吹き出し口部分のビスは化粧カバーで隠されているので、マイナスドライバー等で化粧カバーを持ち上げてから外します。
この際、上下ルーバーをあらかじめ外しておいた方が作業しやすいかと思われます。
（上下ルーバーは一般的なエアコン同様、中央の軸を最初にたわませて外し、左の軸を引き抜き、最後に右のモーター軸側を抜く、という一般的な手順で取り外し可能です）

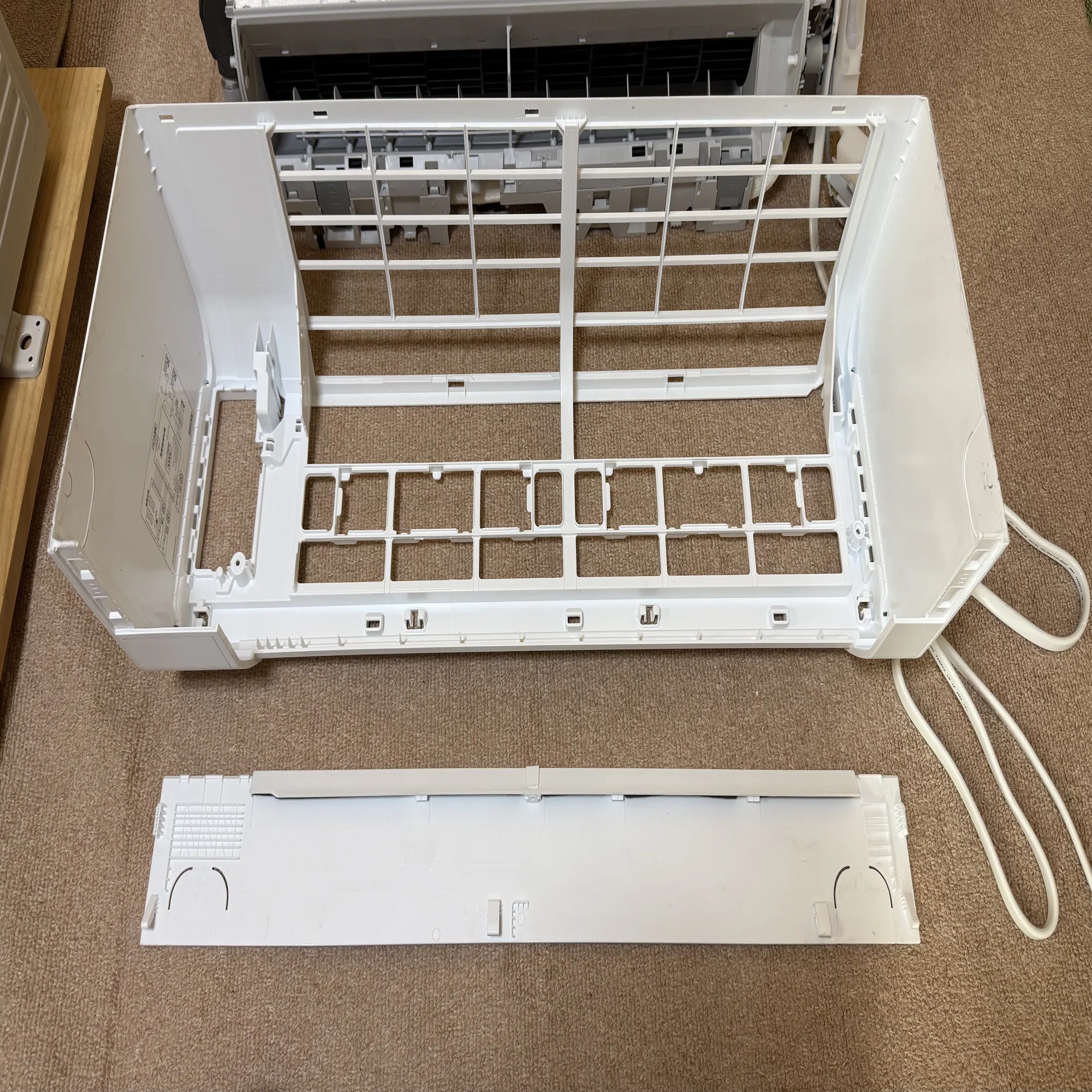

ネジ3本を外したら、後は爪を外しながら手前に引き抜く形で前面カバーが外れてきます。
爪は上に4箇所、下に3箇所ほどだったと記憶しています。
（下部パネルが独立したパーツとして外れるため、最初にここを外しておくとさらに作業性が向上するかと思います）

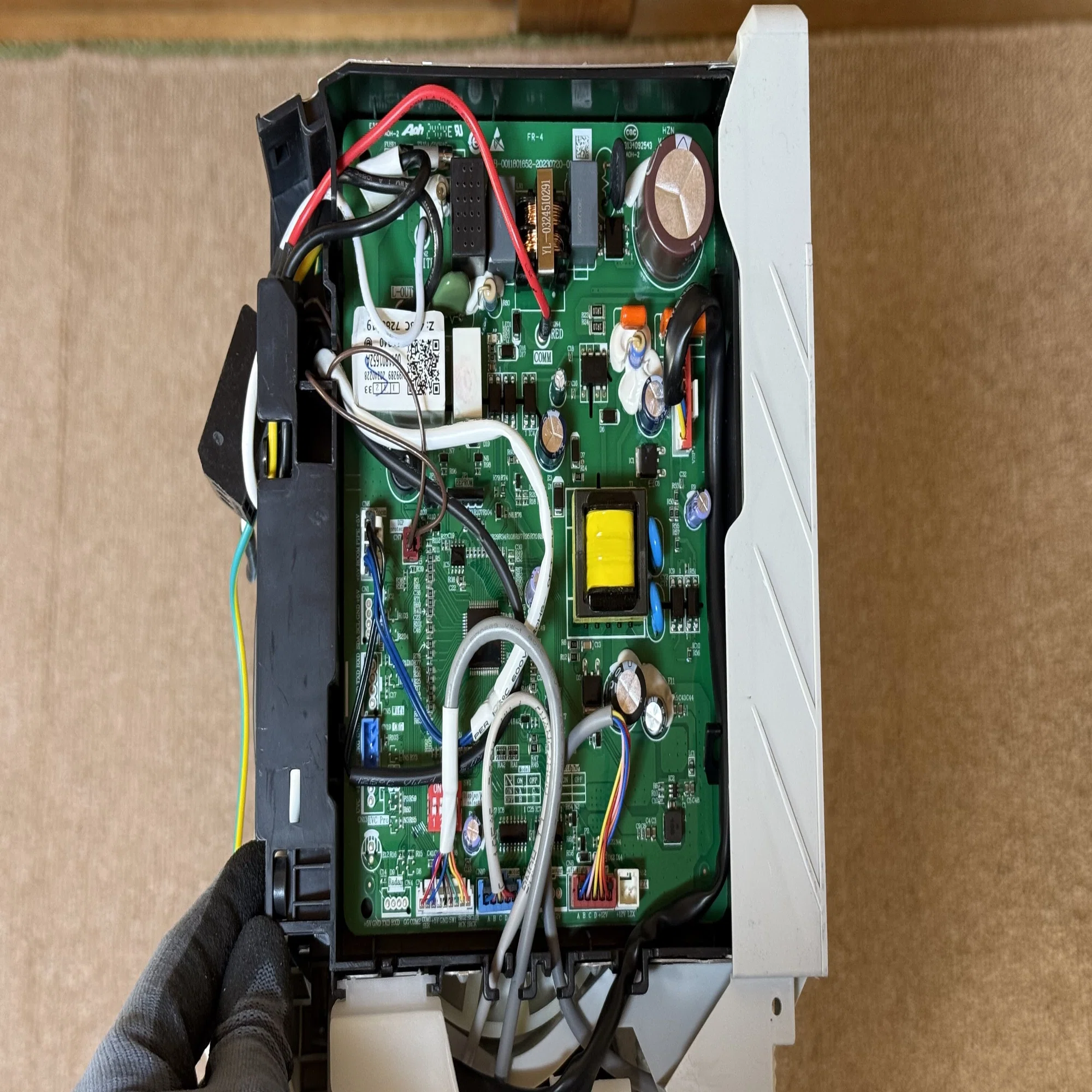

続いて、制御基板ユニットを外していきます。

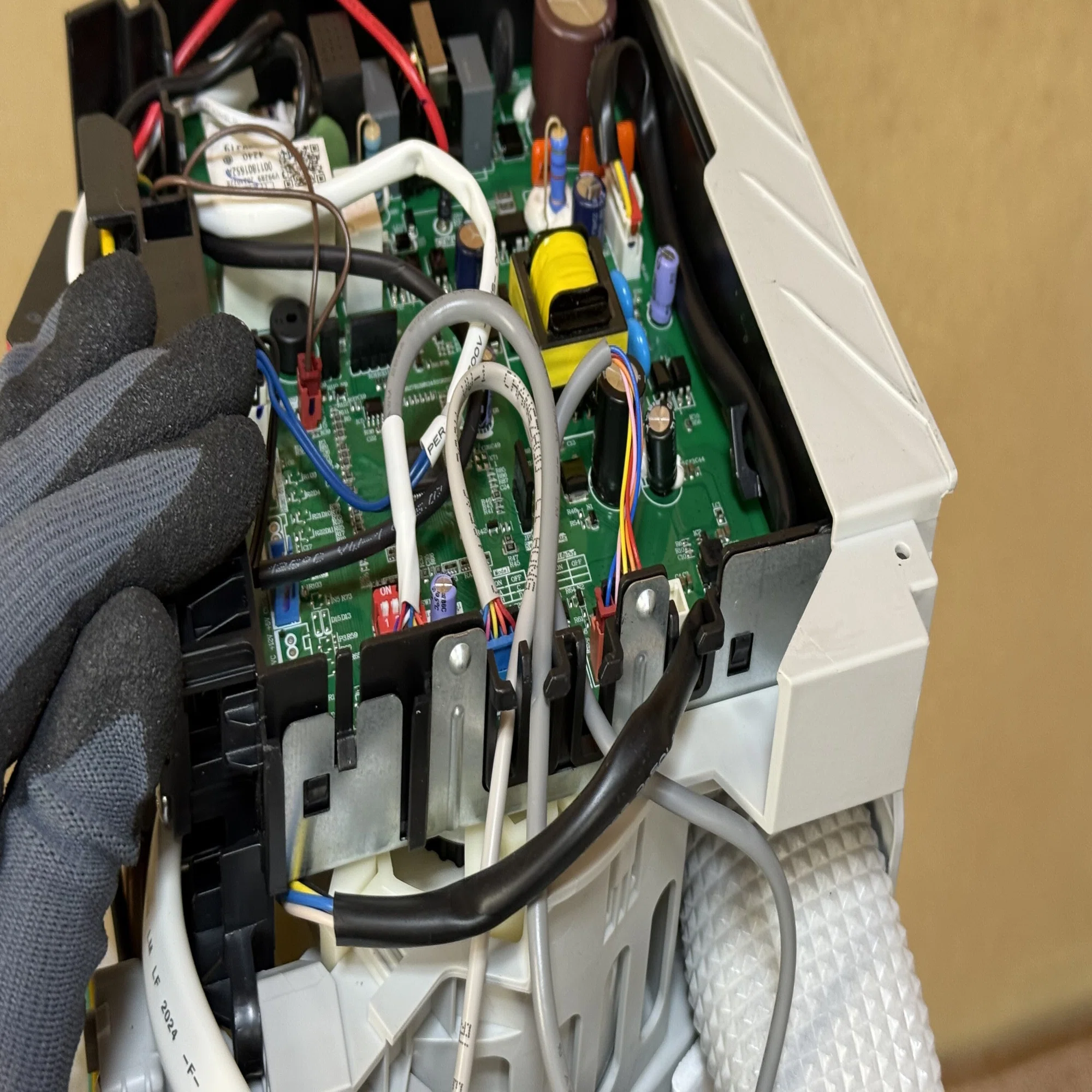

外部からの接続配線を外し、基板ユニットを固定しているネジを外すことで、基板ユニット一式が外れてきます。

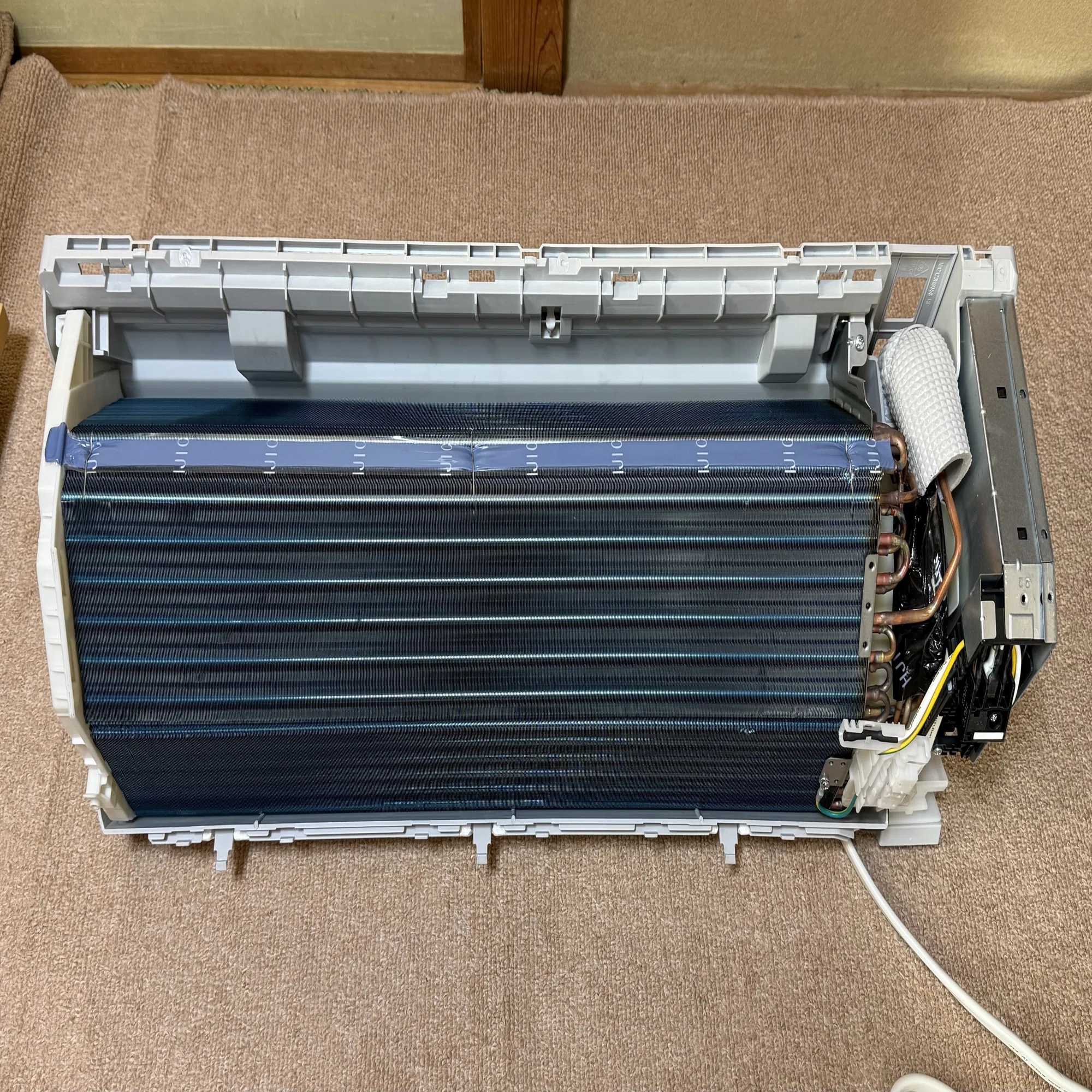

一般的なスタンダードエアコンの手順通り、制御基板ユニットが外れたら、続いて熱交換器を外していきますが、この部分について写真を撮りそびれております。申し訳ございません。

テキストでの解説とはなりますが、以下のステップで熱交換器を外すことが可能です。

①背面の熱交換器配管（補助配管）を固定するステーを取り外す（爪で固定されています）
②熱交換器を固定するネジ、4本を外す（左側2箇所、右側2箇所）
③熱交換器の左側、右側の順に持ち上げ、左側を若干手前に引き出しながら、右側の配管部分をかわして完全に取り外す

ファンはプラスネジでモーター軸に固定されています。
ネジを緩めると左右への動きがフリーになるため、左側の軸受ごと持ち上げ、左に抜き取ることでファンを外すことができます。

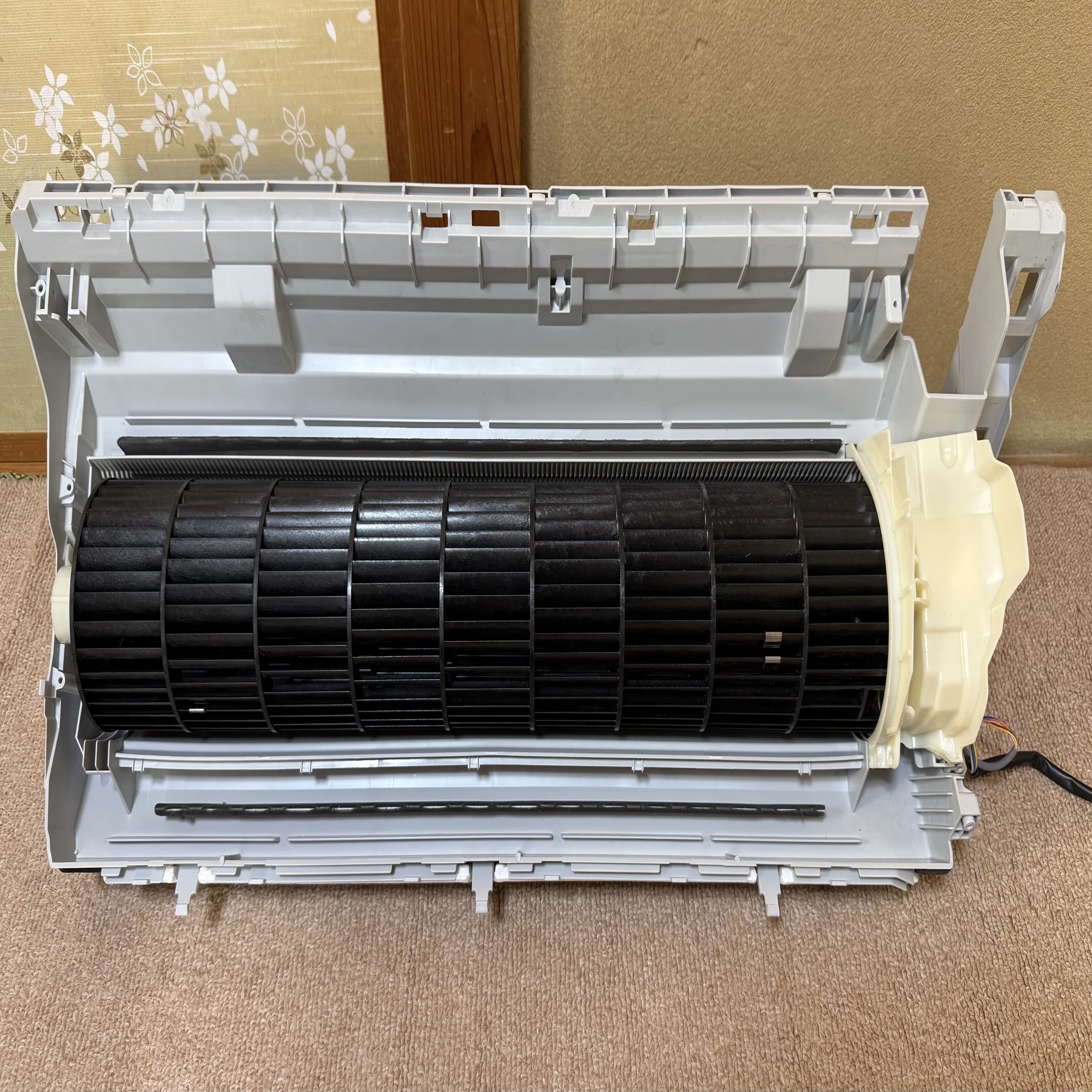

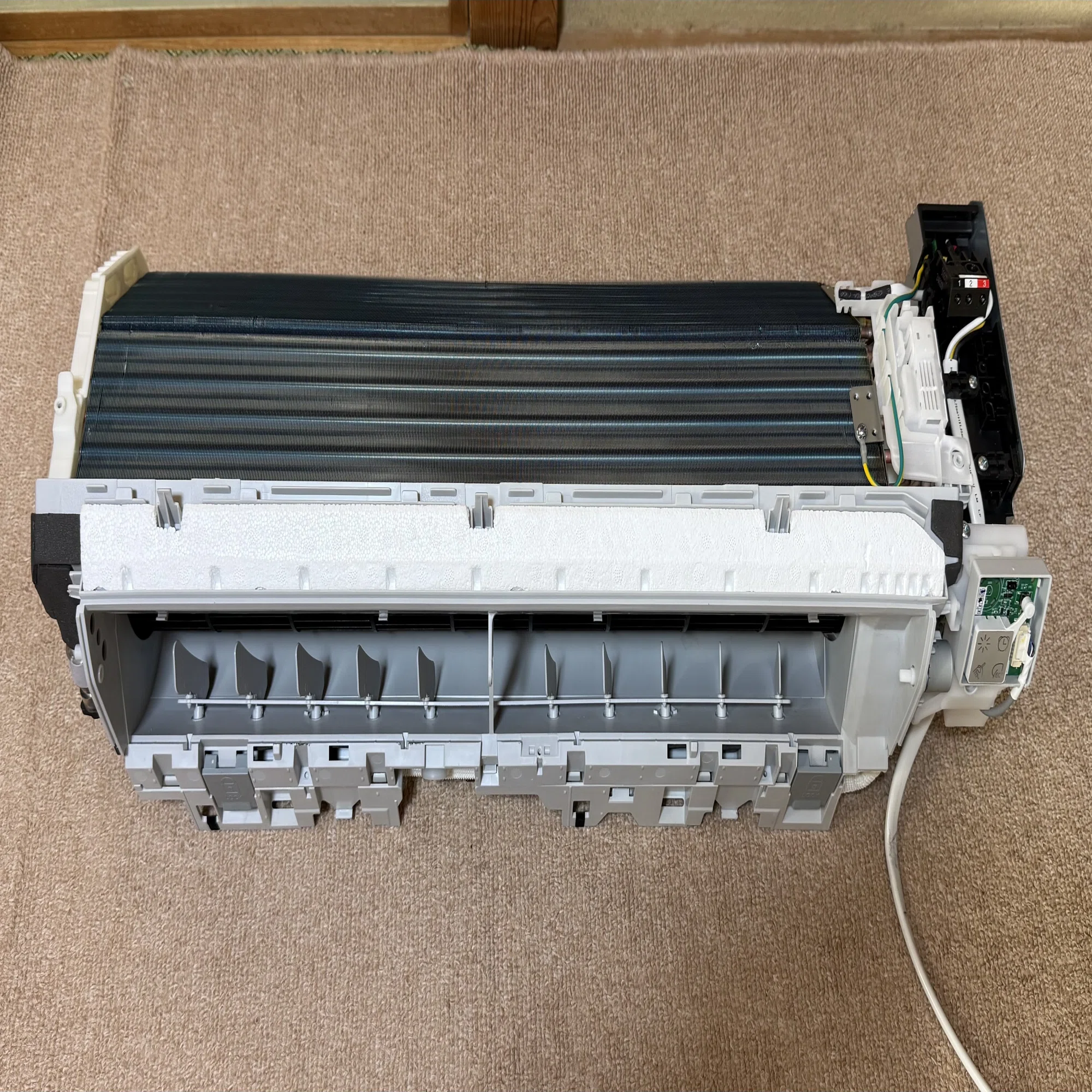

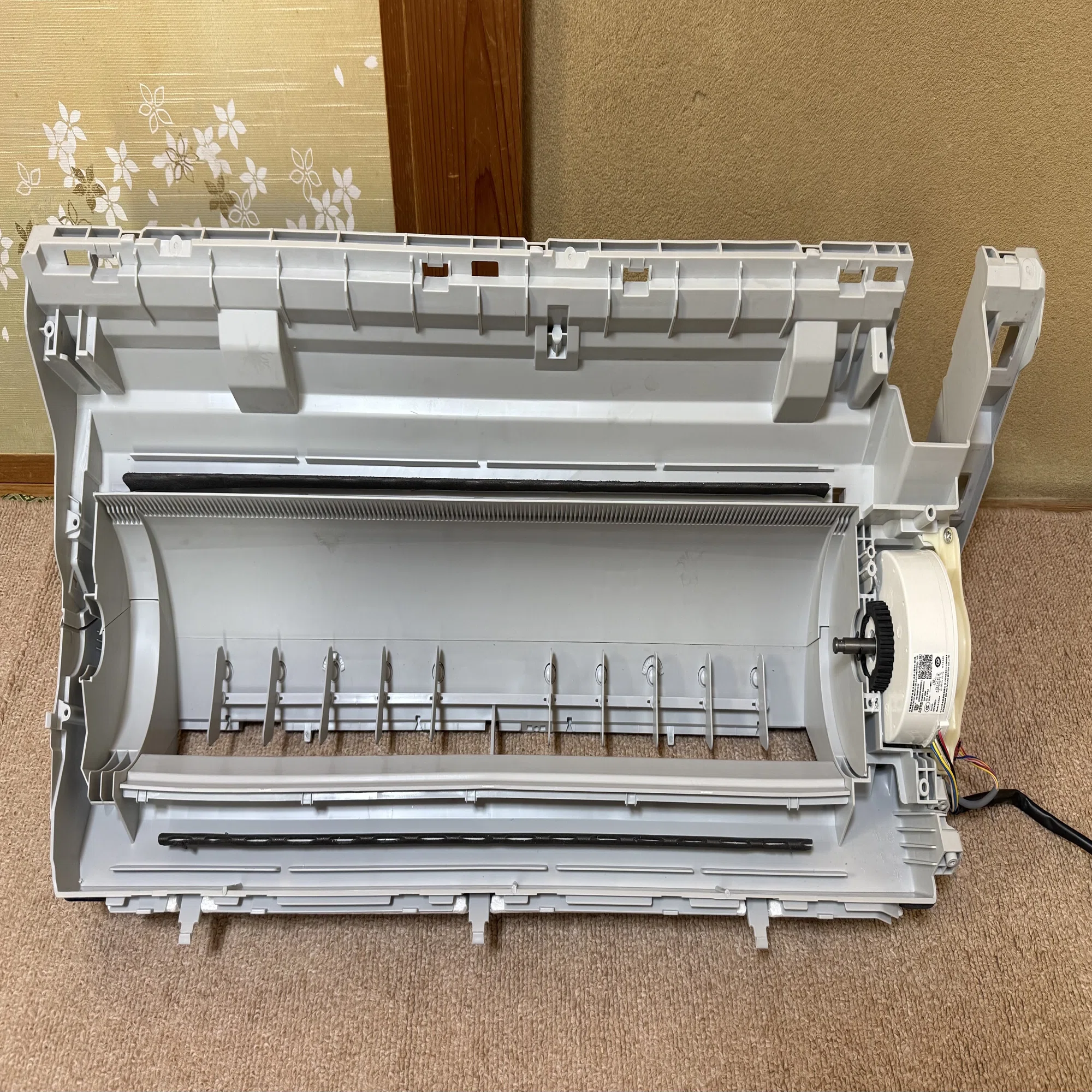

最終的にここまで分解することができました。
構造としては、いわゆる「ドレンパン一体型（ケーシング一体型）」ですね。洗浄の際、ドレンパン単体では外せない構造となっています。

総じて、分解自体に特段難しいと感じる部分はなく、全体的に非常に素直でバラしやすい素性の良いエアコンという印象でした。

続いて、室内機の設計面、構造面について考察を進めていきます。

3.室内機のコアパーツレポート

室内機の構造、設計面についてディープな考察を進めていきます。

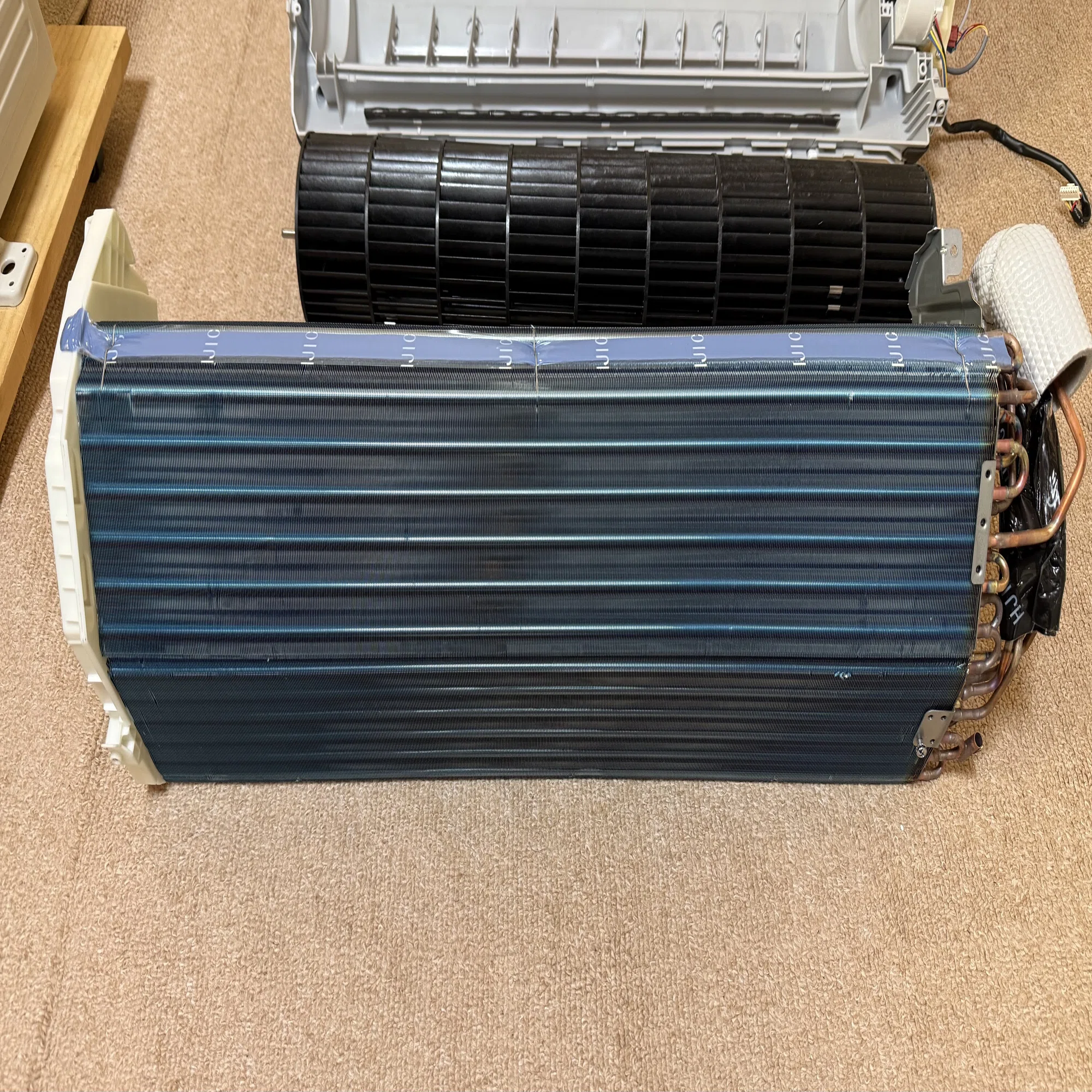

熱交換器

200Vの4.0kW（14畳用）モデルではありますが、室内熱交換器は比較的シンプルな構成となっています。

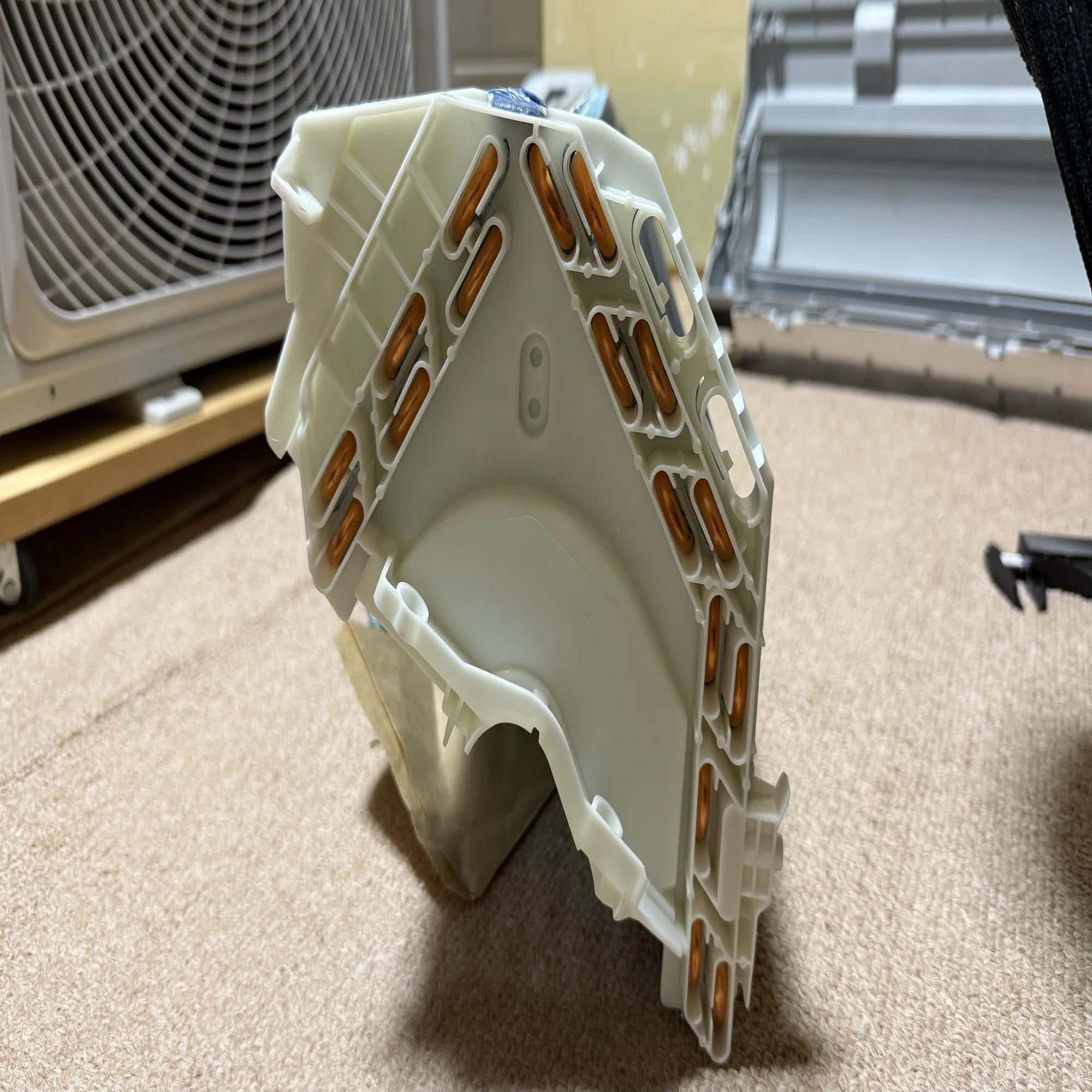

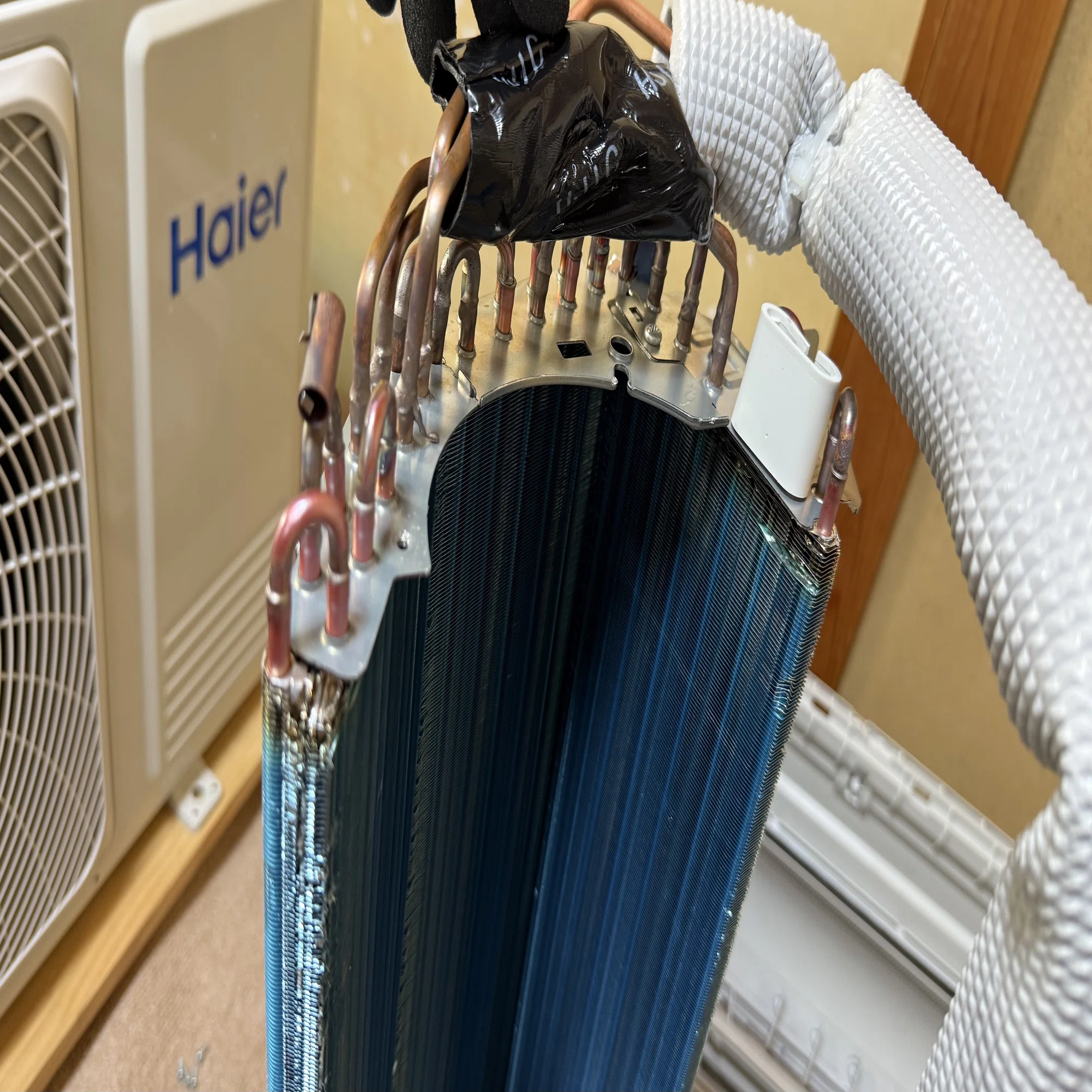

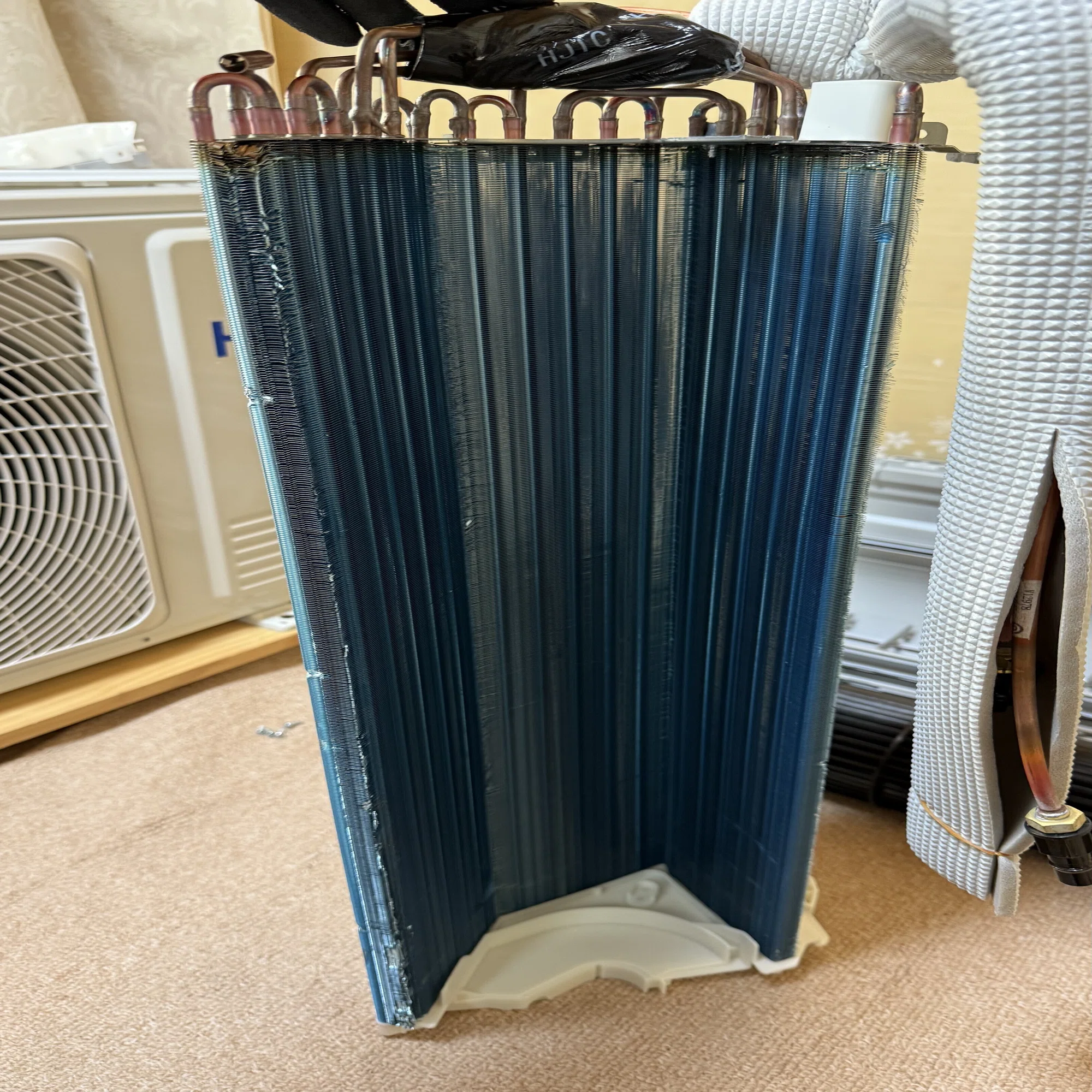

熱交換器全体において、厚み（奥行き）は2列構成となっています。
本機は「2027年度の新省エネ基準」は非達成のモデルですが、従来の省エネ基準であれば、この熱交換器密度でも十分な性能が発揮できるということなのでしょう。

逆に、以前私のnoteでご紹介したニトリの新省エネ基準達成モデル「NL-22G」は、2.2kW（6畳用）クラスであるにもかかわらず、熱交換器が部分的に3列仕様という高密度な仕上げでした。
いかに2027年度の新省エネ基準クリアが厳しいものかを痛感させられます。

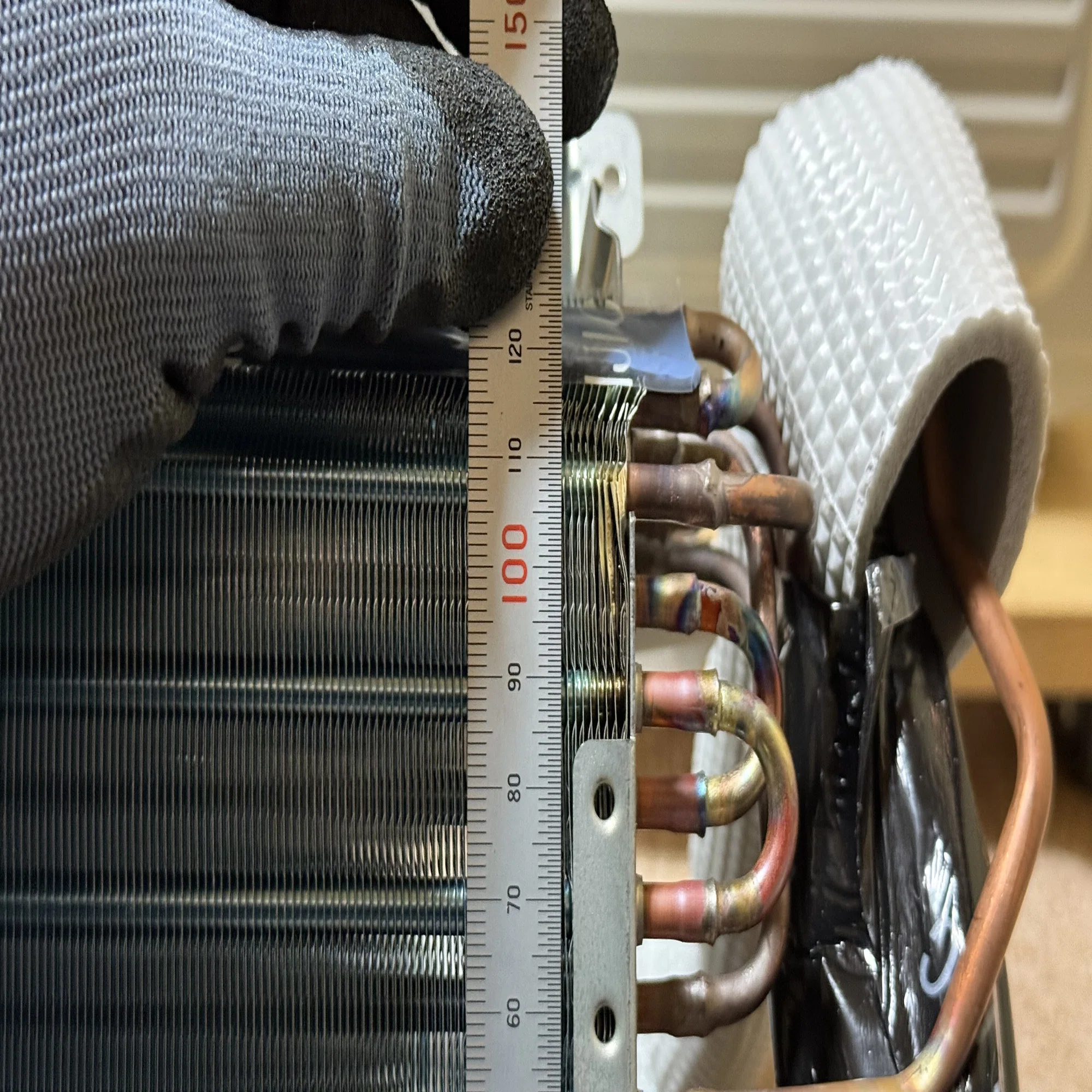

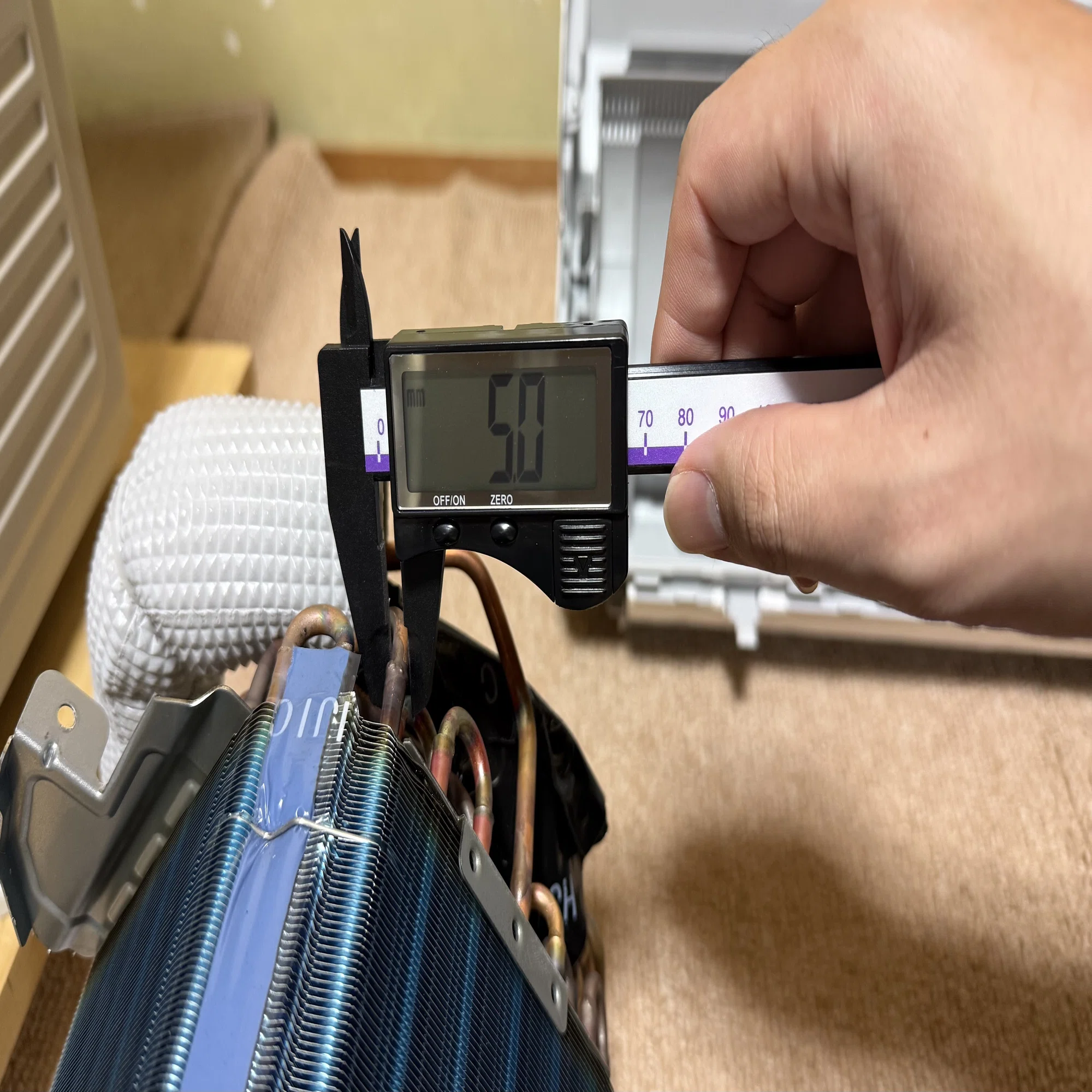

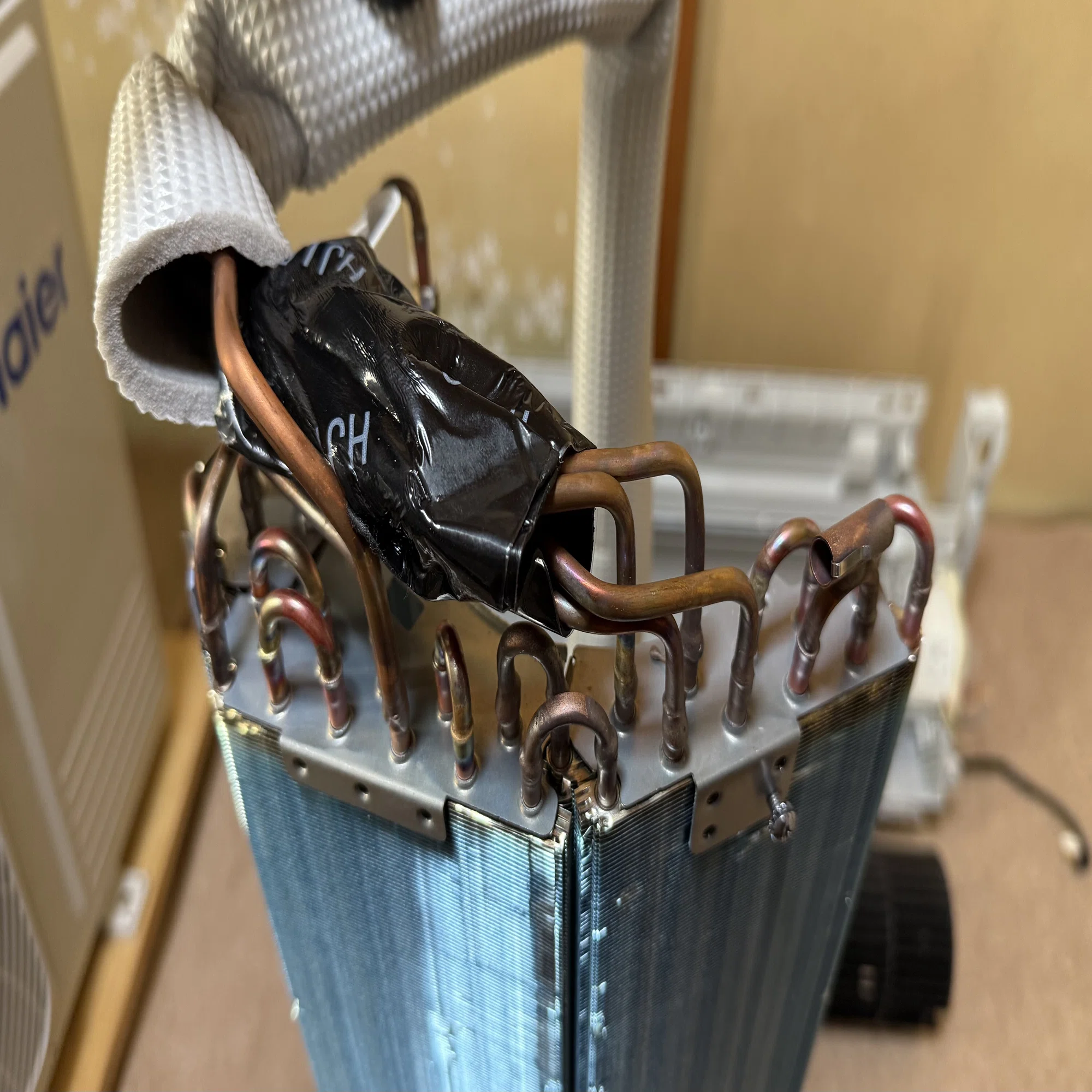

室内熱交換器の銅管外径を測定したところ、全体で5mm管を使用しているものと思われます。
室外機で5mm管を採用する製品は現状極めて珍しいですが、室内機に関しては国内メーカーも含め、省エネ性、コンパクトさの両立を目的としてか、一定数の採用例があります。

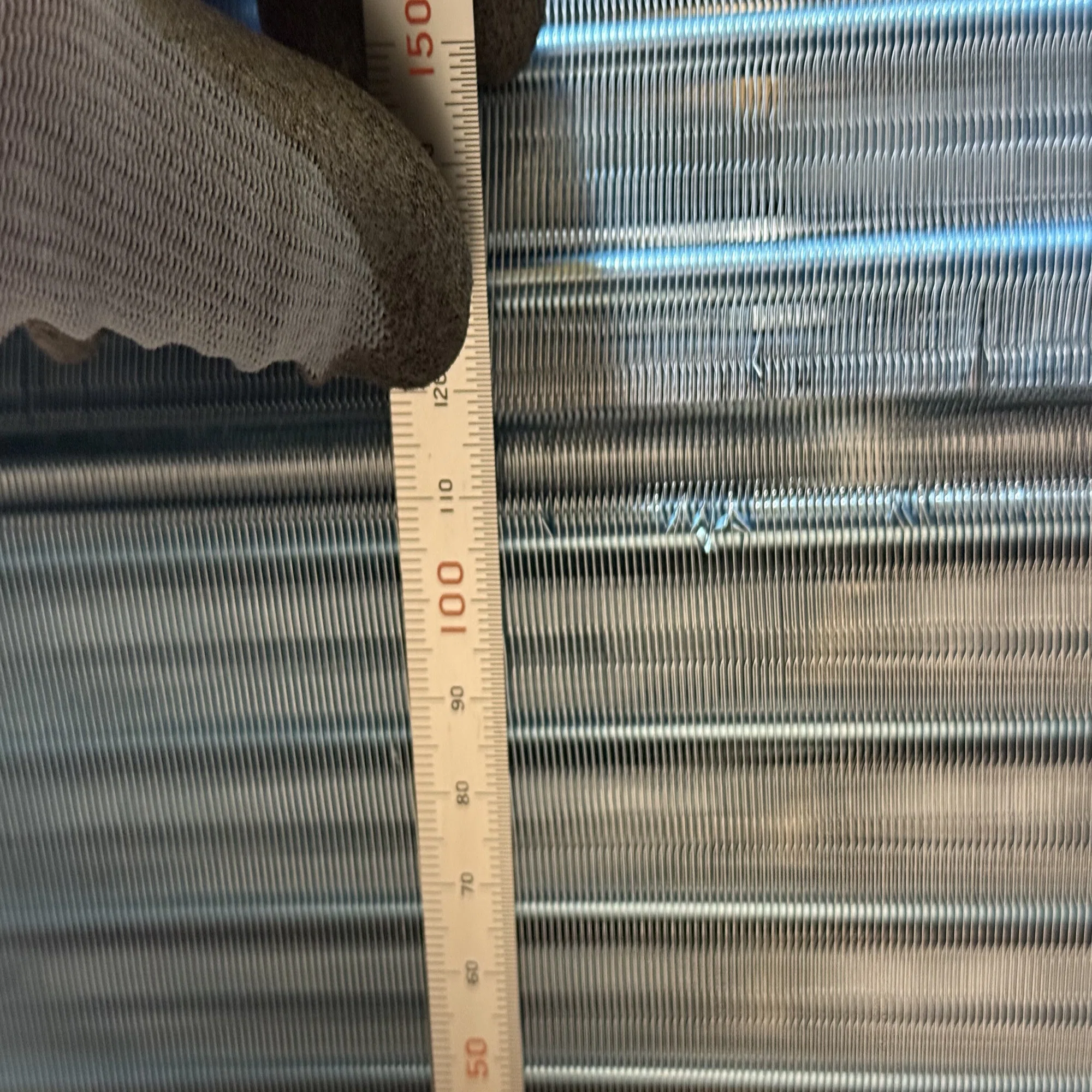

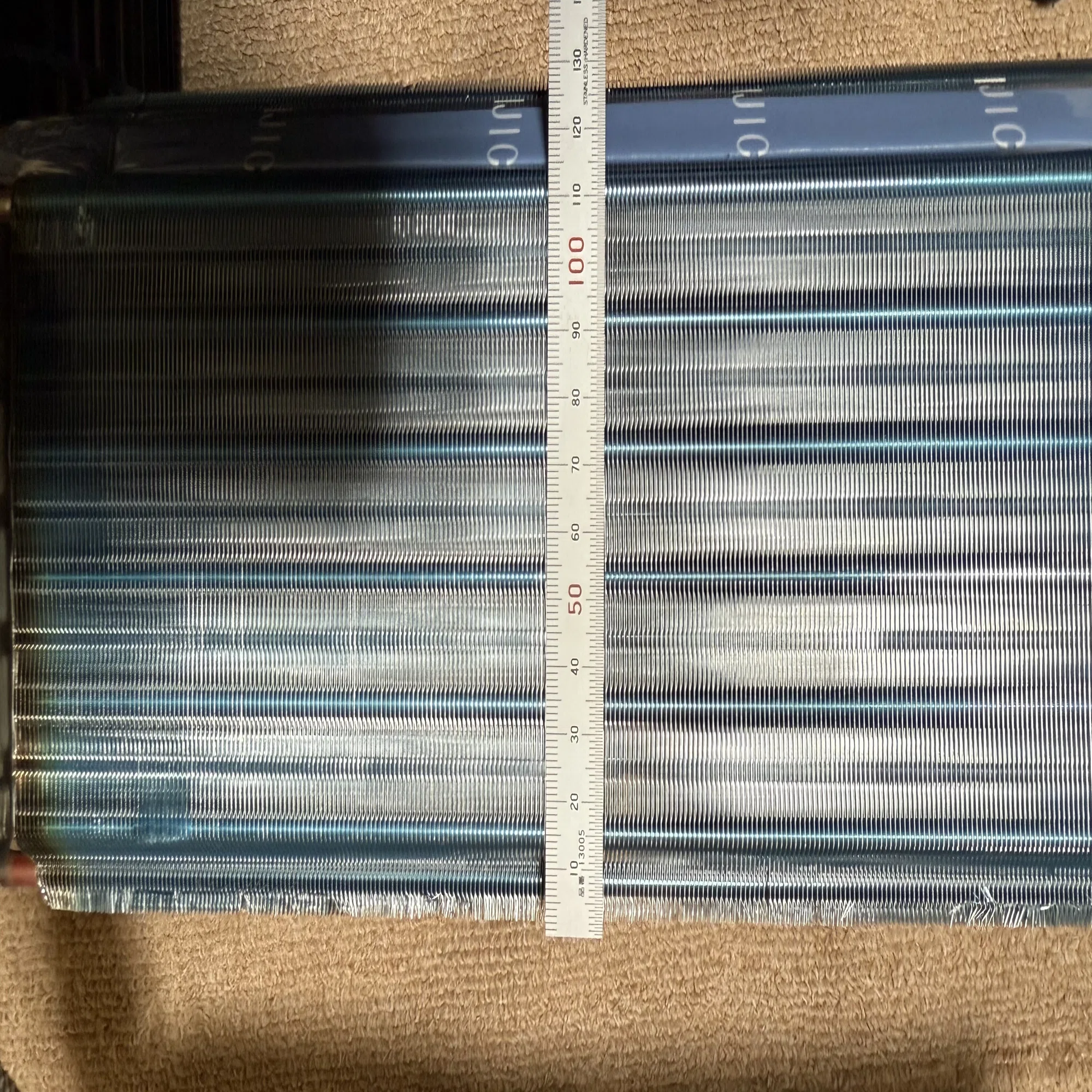

熱交換器の寸法測定結果は以下の通りです（あくまで概算値となります）

• 熱交換器横方向長さ：約630mm

• 正面側熱交換器高さ方向長さ：約220mm

• 背面側熱交換器高さ方向長さ：約110mm

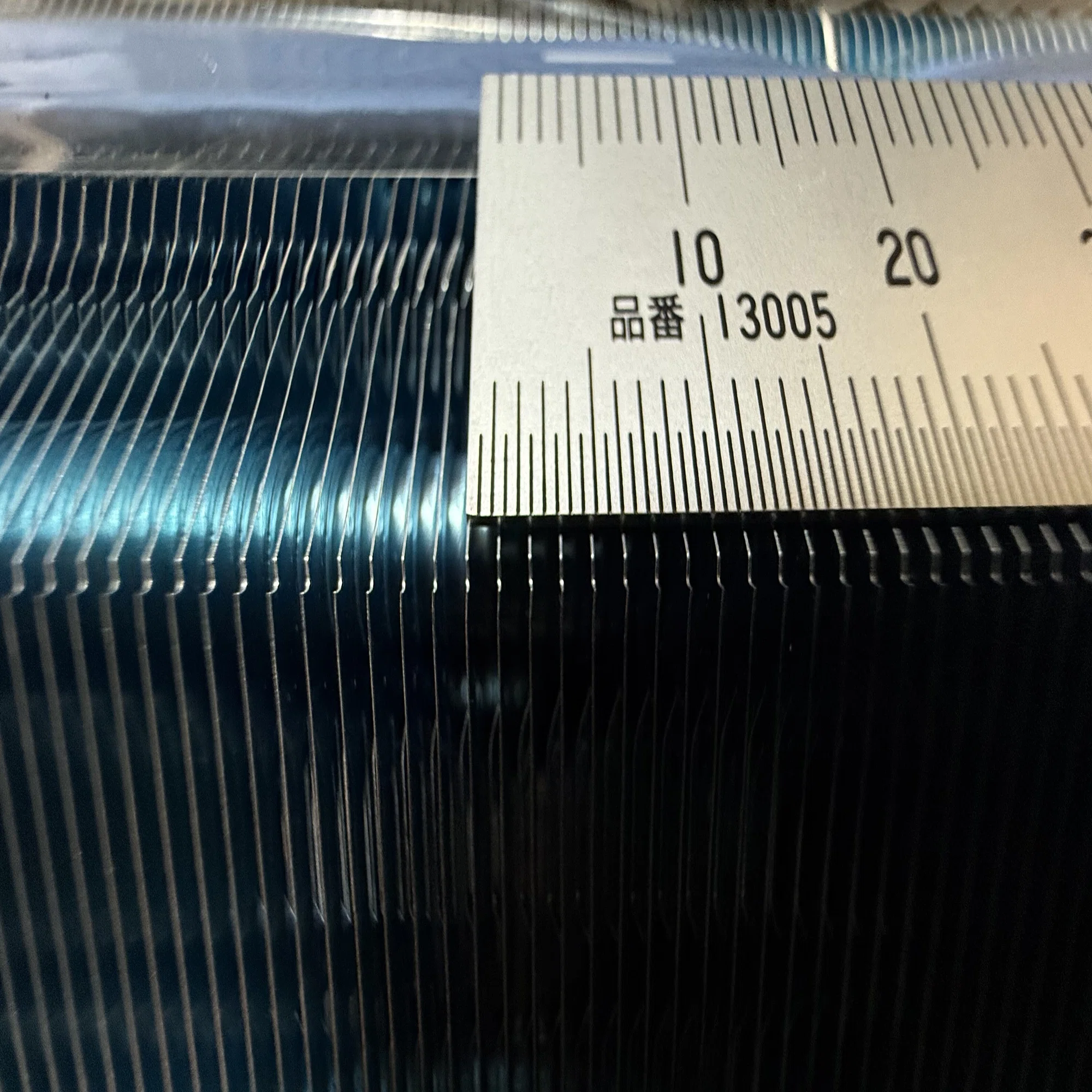

• フィンピッチ：約1.2mm

送風ファン

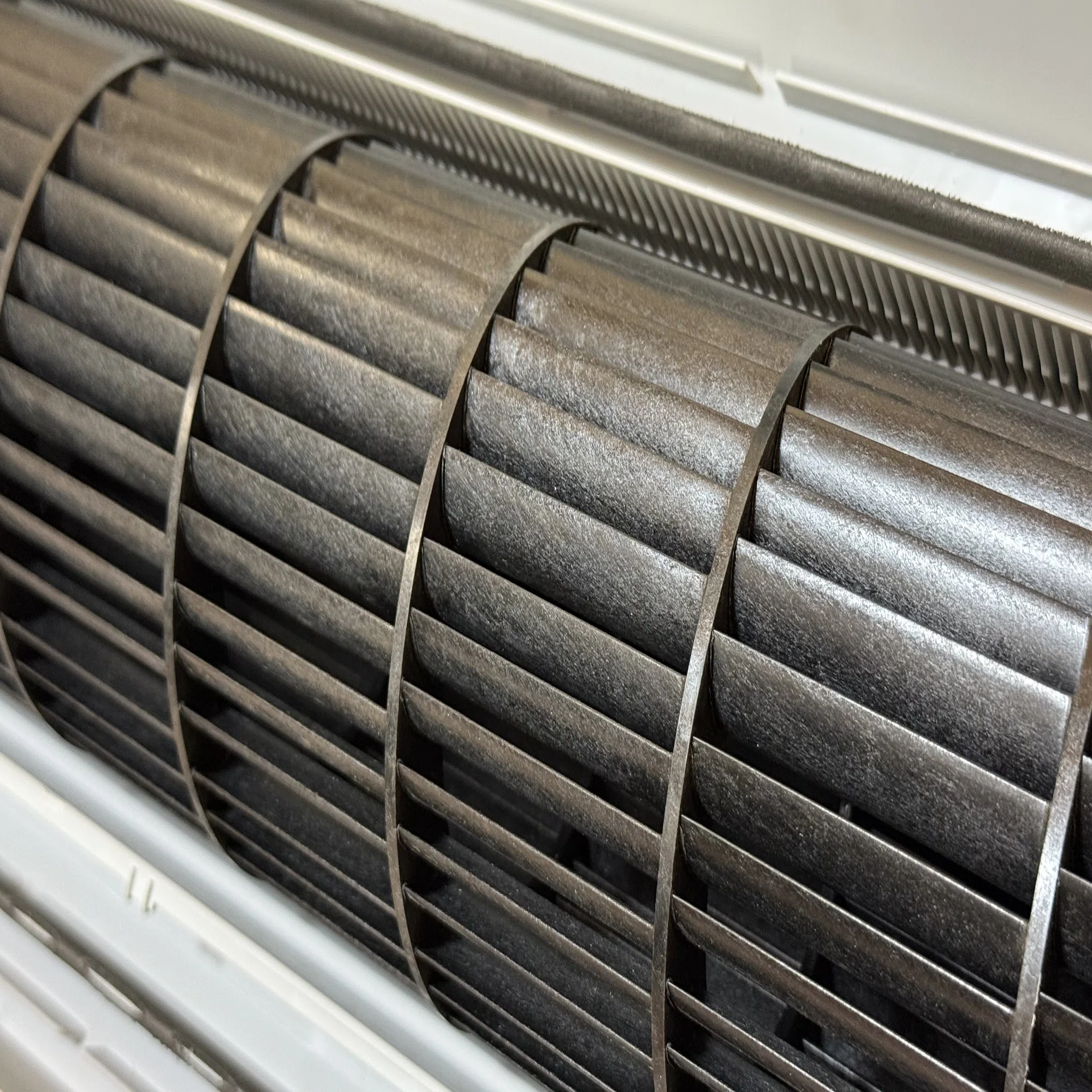

送風ファン（クロスフローファン）自体には、外観上の奇抜な特徴は無く、極めてシンプルかつオーソドックスな形状です。中間端板の配置も標準的と言えます。

騒音、風切り音対策のためか、ファンの羽根の1枚1枚はランダムピッチ（不等ピッチ）となっており、中間端板を挟んだ隣同士でも位相がズラされて配置されています。また、モーター軸の周囲がゴム製になっている点も、多くのメーカーで見られる定番の防振・防音対策ですね。

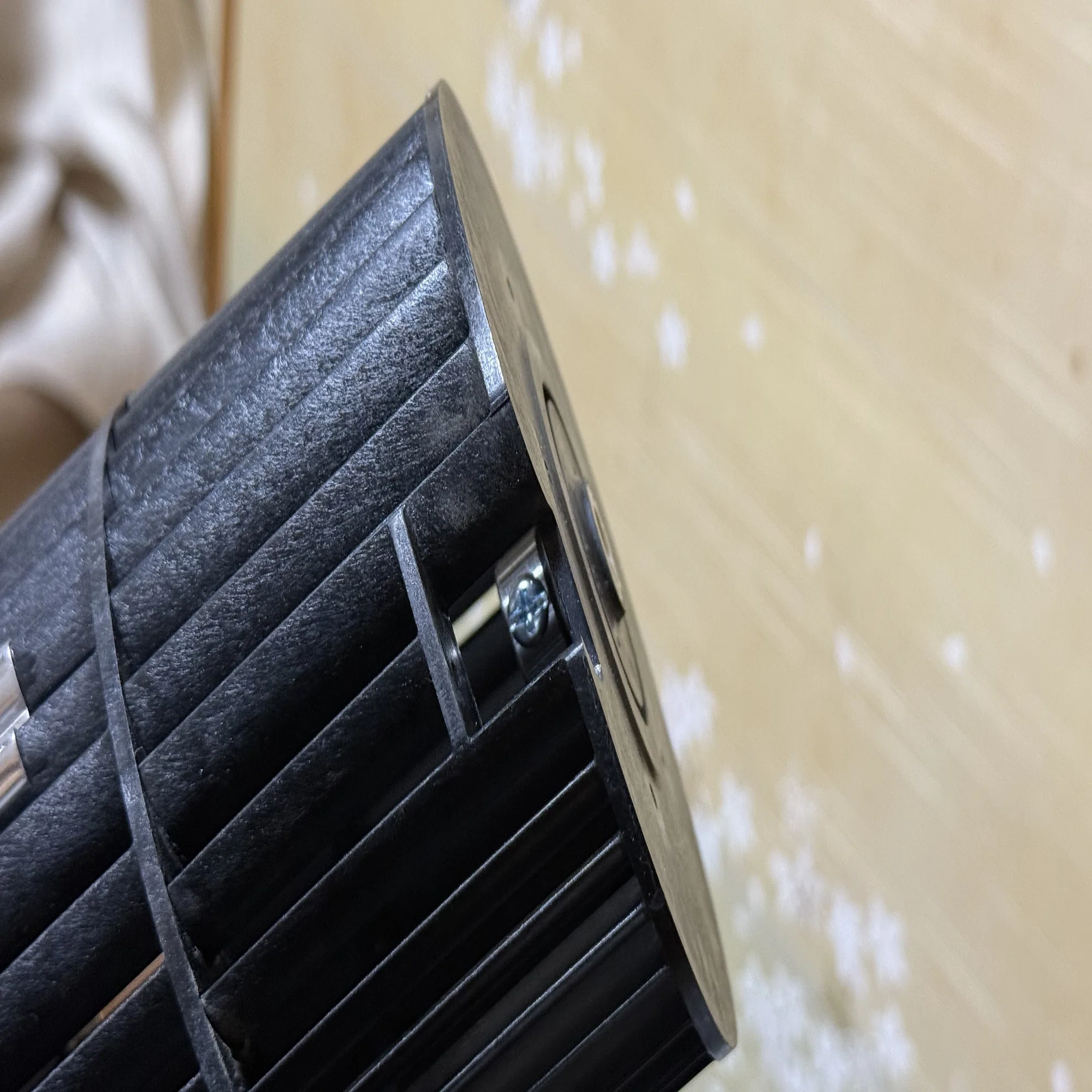

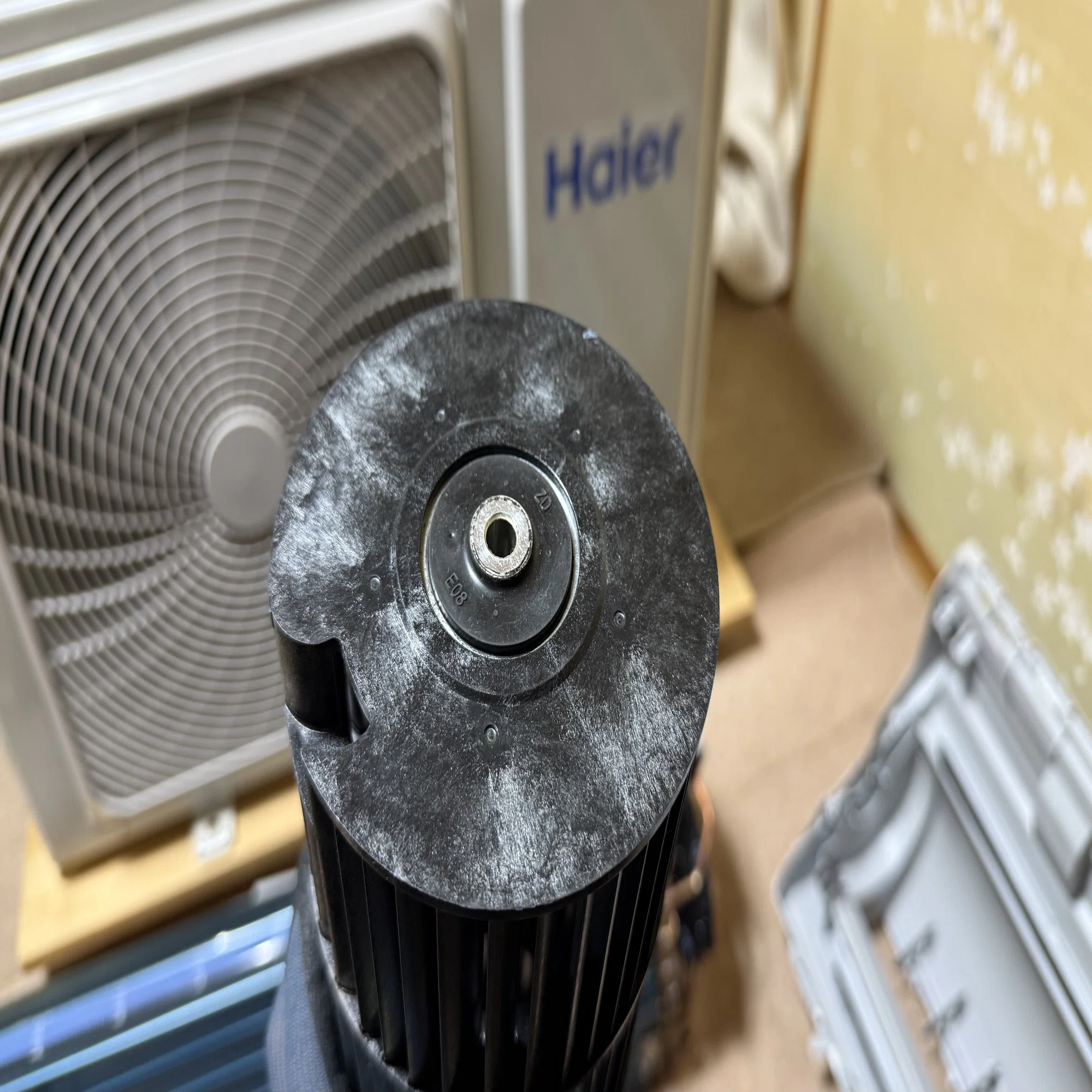

一点特徴的であるのが、モーター軸との締結ネジへのアクセス経路。
多くの国内メーカーでは、ドライバーを通すために、ファンの羽根を1〜2枚だけ意図的に間引きして隙間を作っています。
しかし、本機のように端面ごと取り除かれているのは珍しいです。

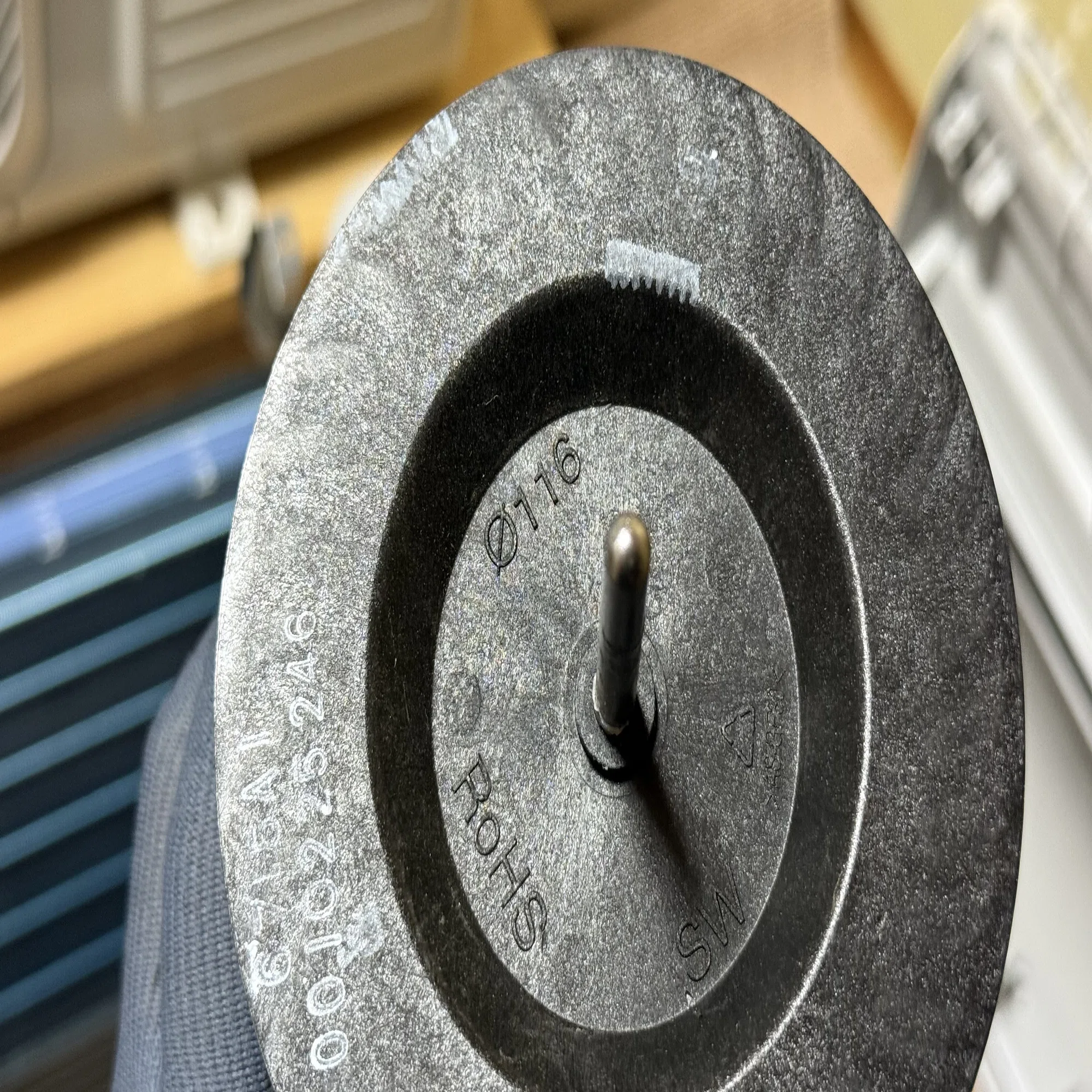

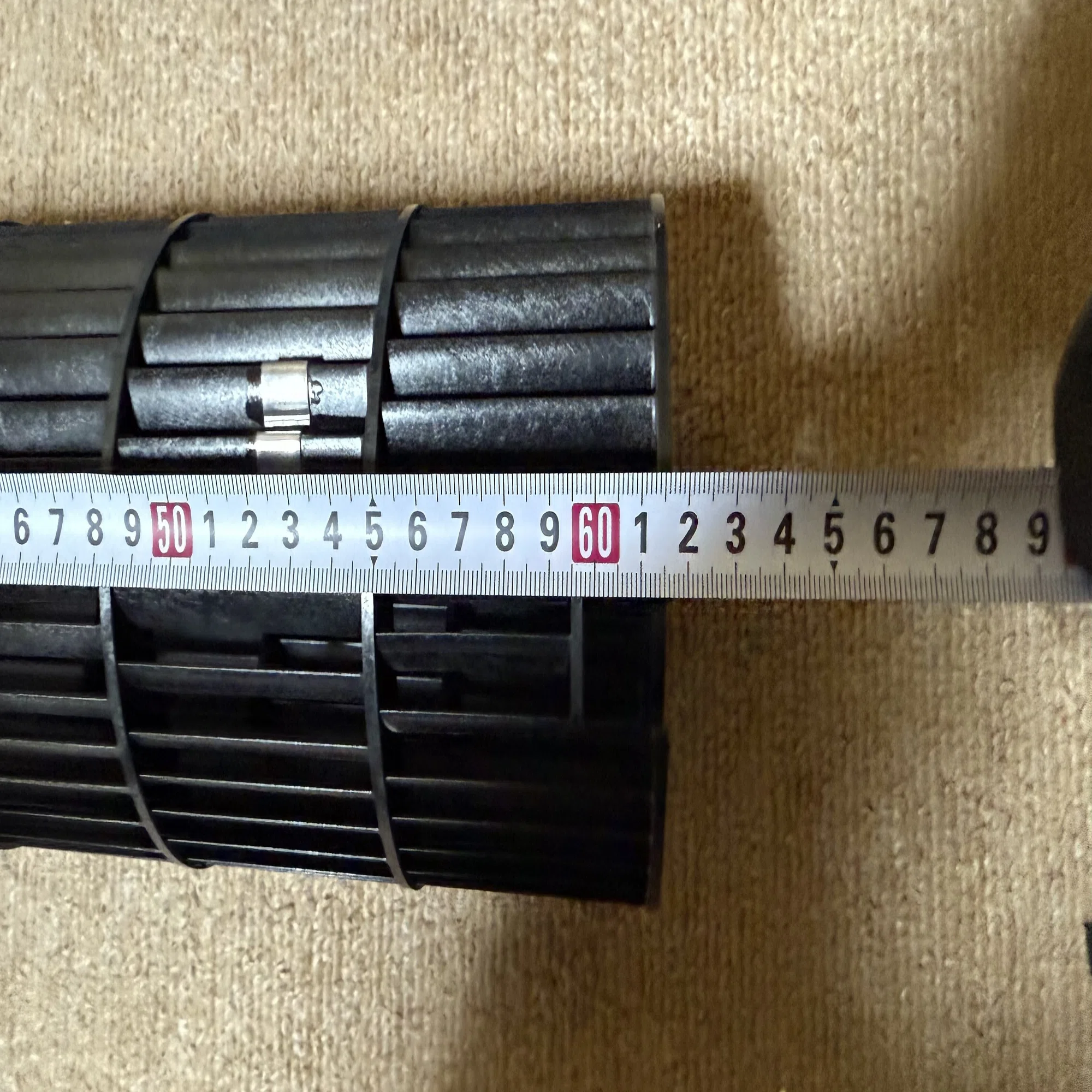

ファン径は刻印の通りφ116、長さは約616mmです。
近年の室内機のトレンド（大口径・低回転化）を踏襲しており、スタンダード機としては中々見ごたえのある大きなファン径です。

ファンモーター

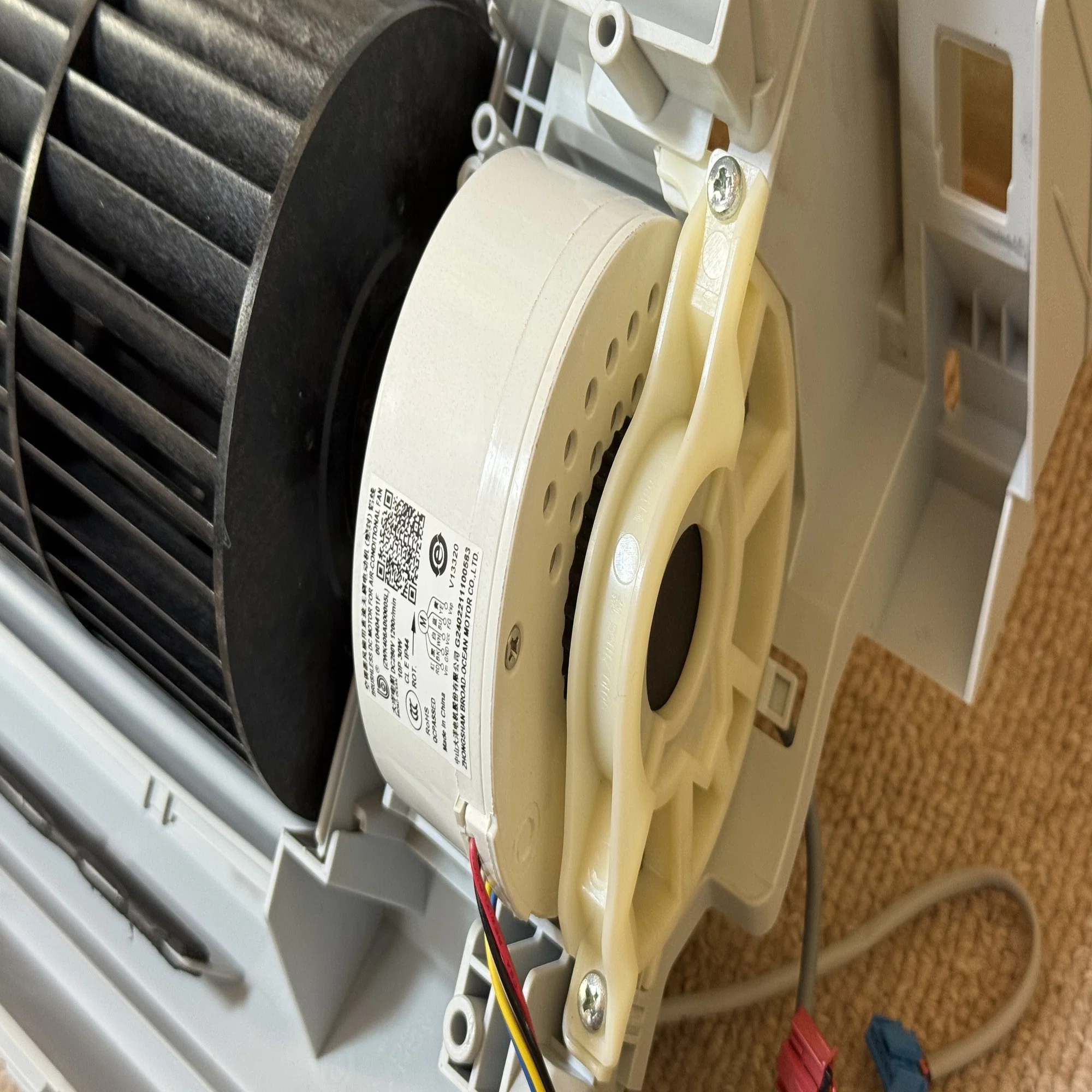

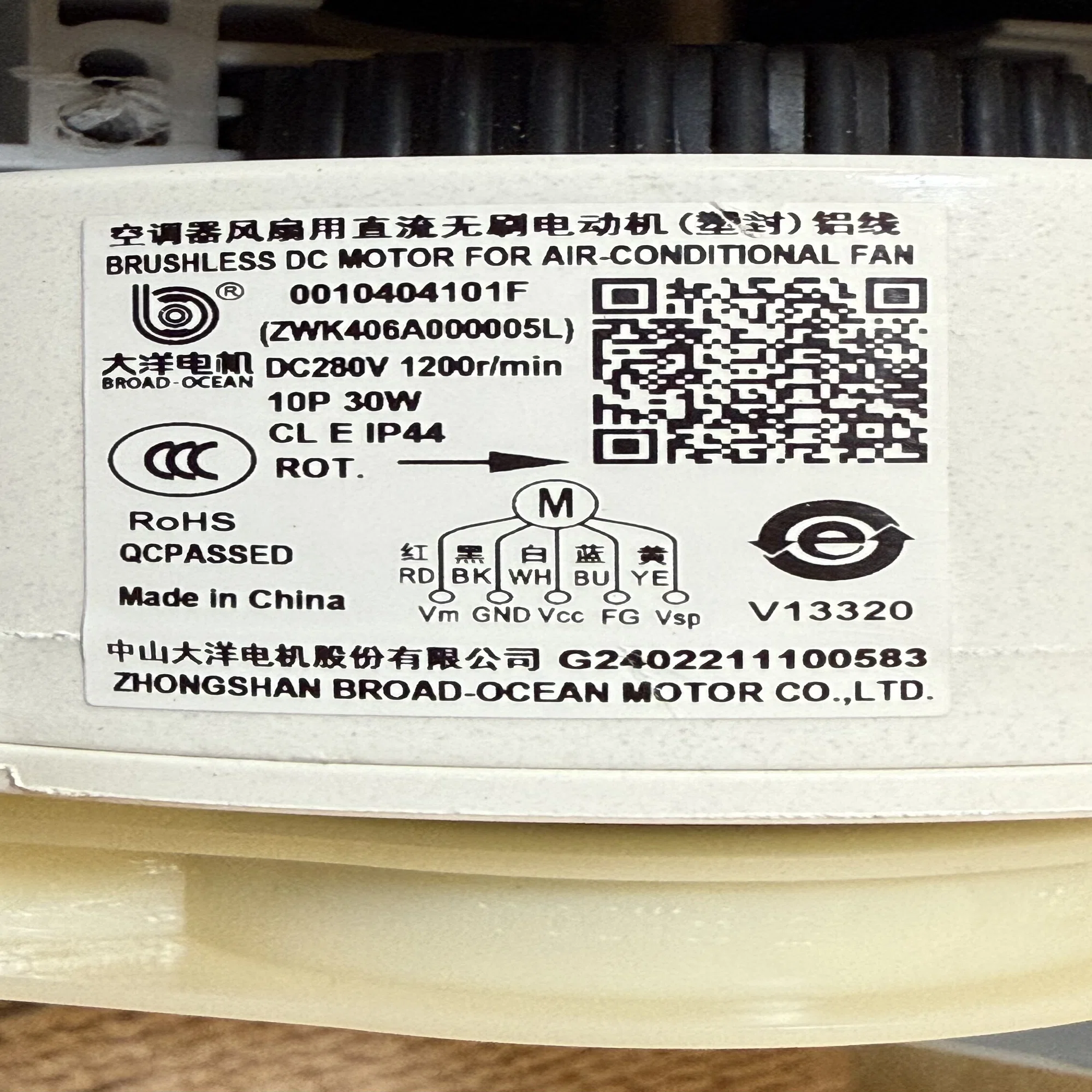

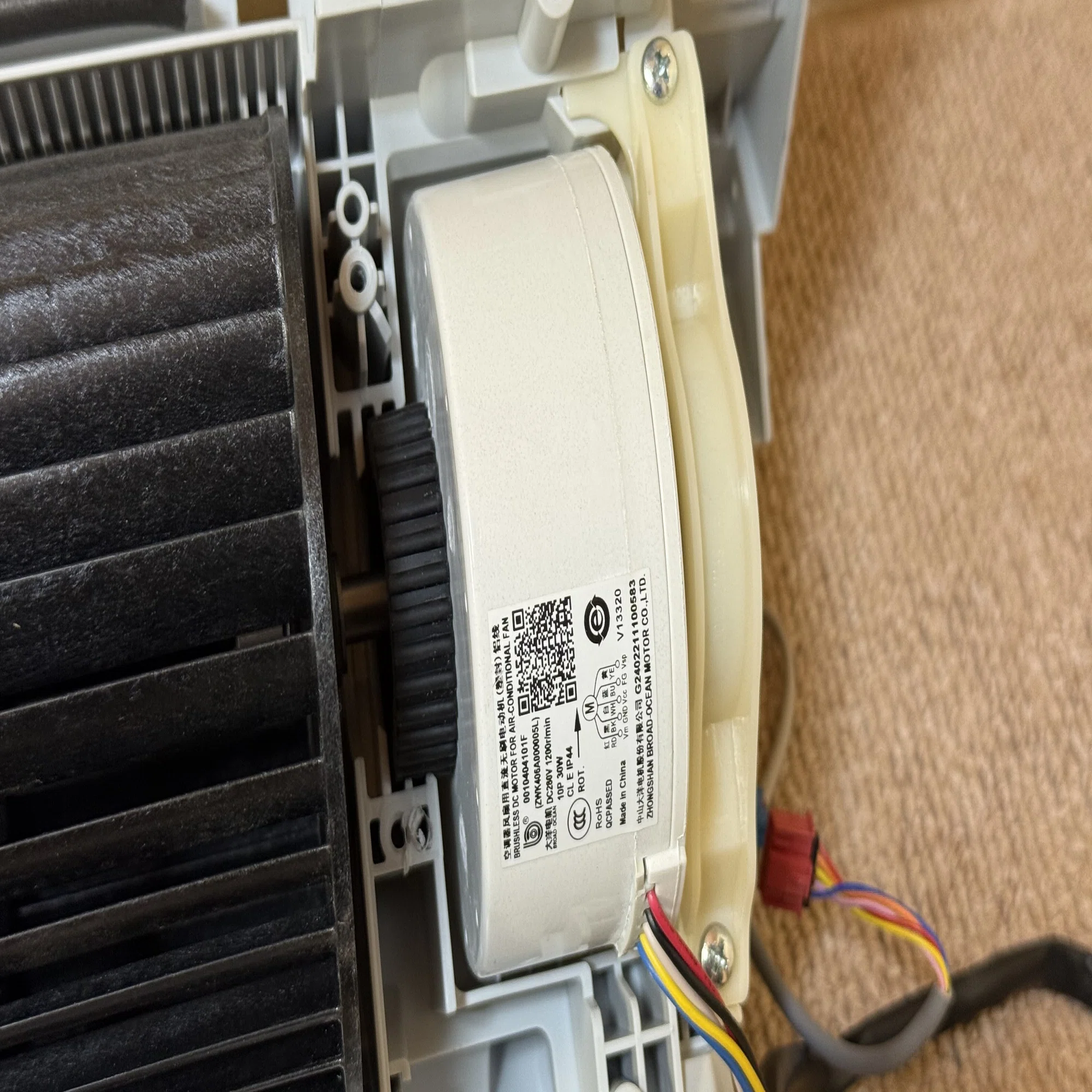

ファンモーターには、中国のモーターメーカーである大洋電機（Broad-Ocean / 中山大洋電機股份有限公司）製の定格30W品が採用されていました。
スペックを確認すると、極数は10極であり、電圧280V、回転数1200rpmの記載があります。

大多数のメーカーでの共通事項ですが、ファンモーターと筐体との接合部は、振動、騒音防止のため、ゴムを介して支えられる構造をとります。

リード線は5線となっており、制御基板の構成からみても、モーターの樹脂ハウジング内部に駆動ICを内蔵するタイプであると思われます。

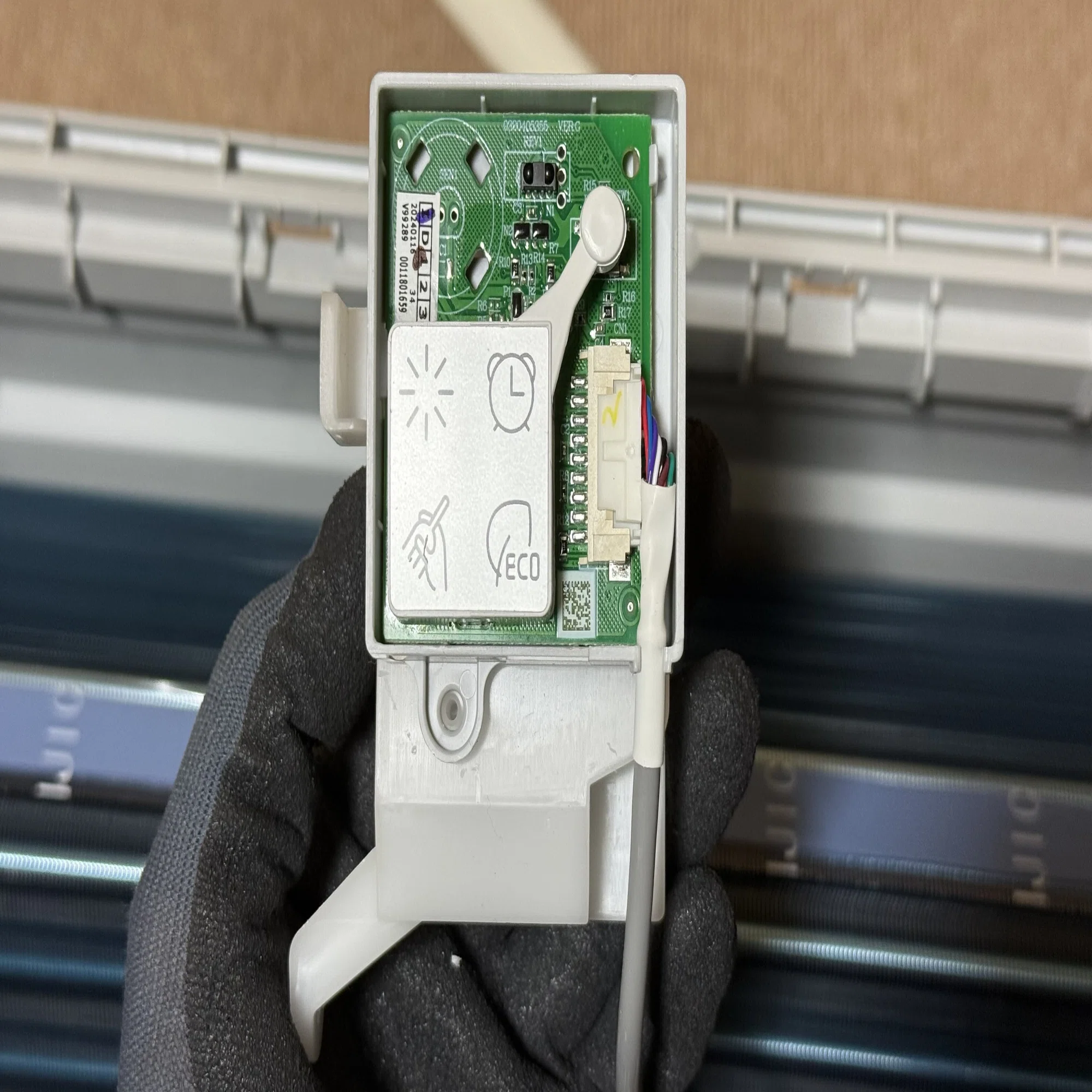

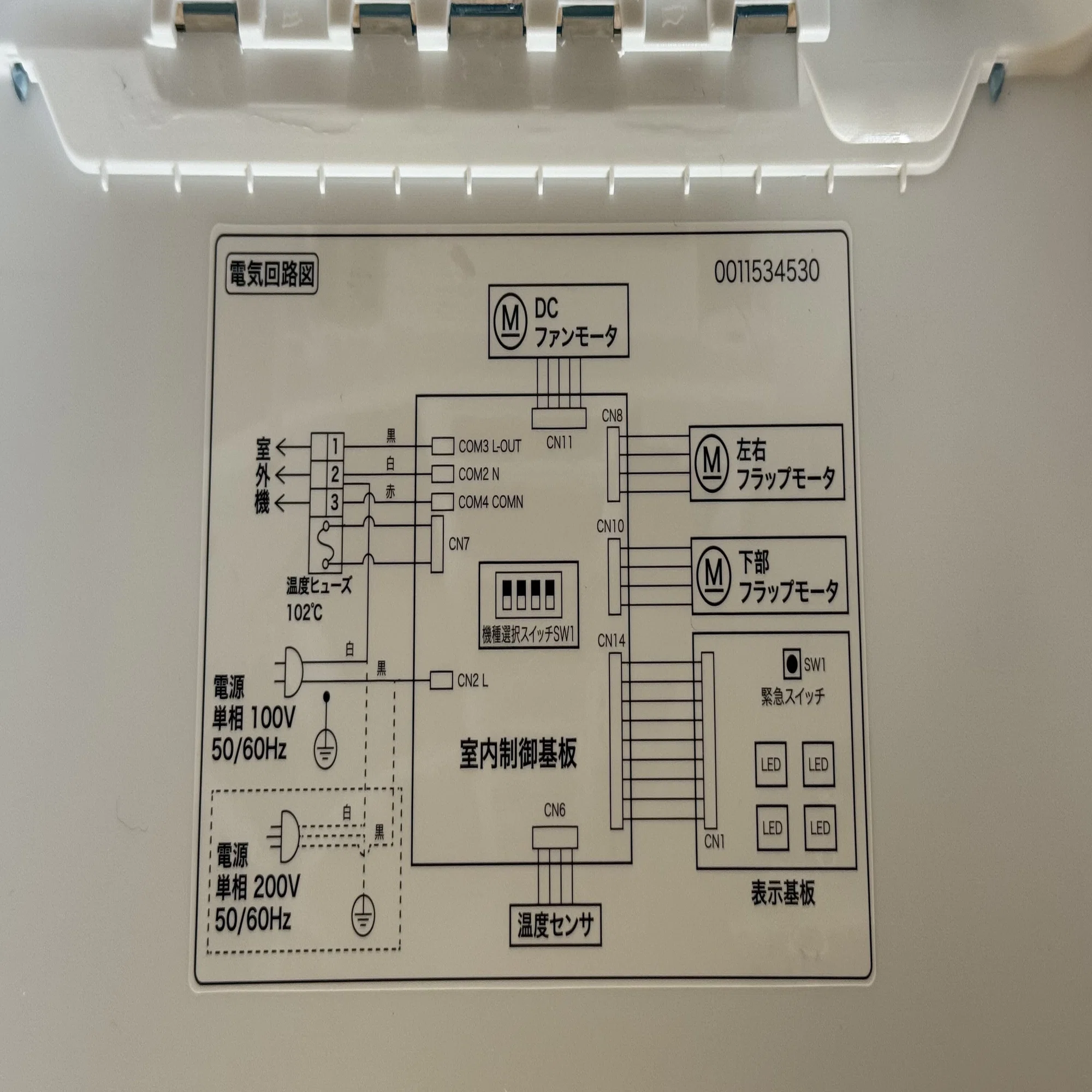

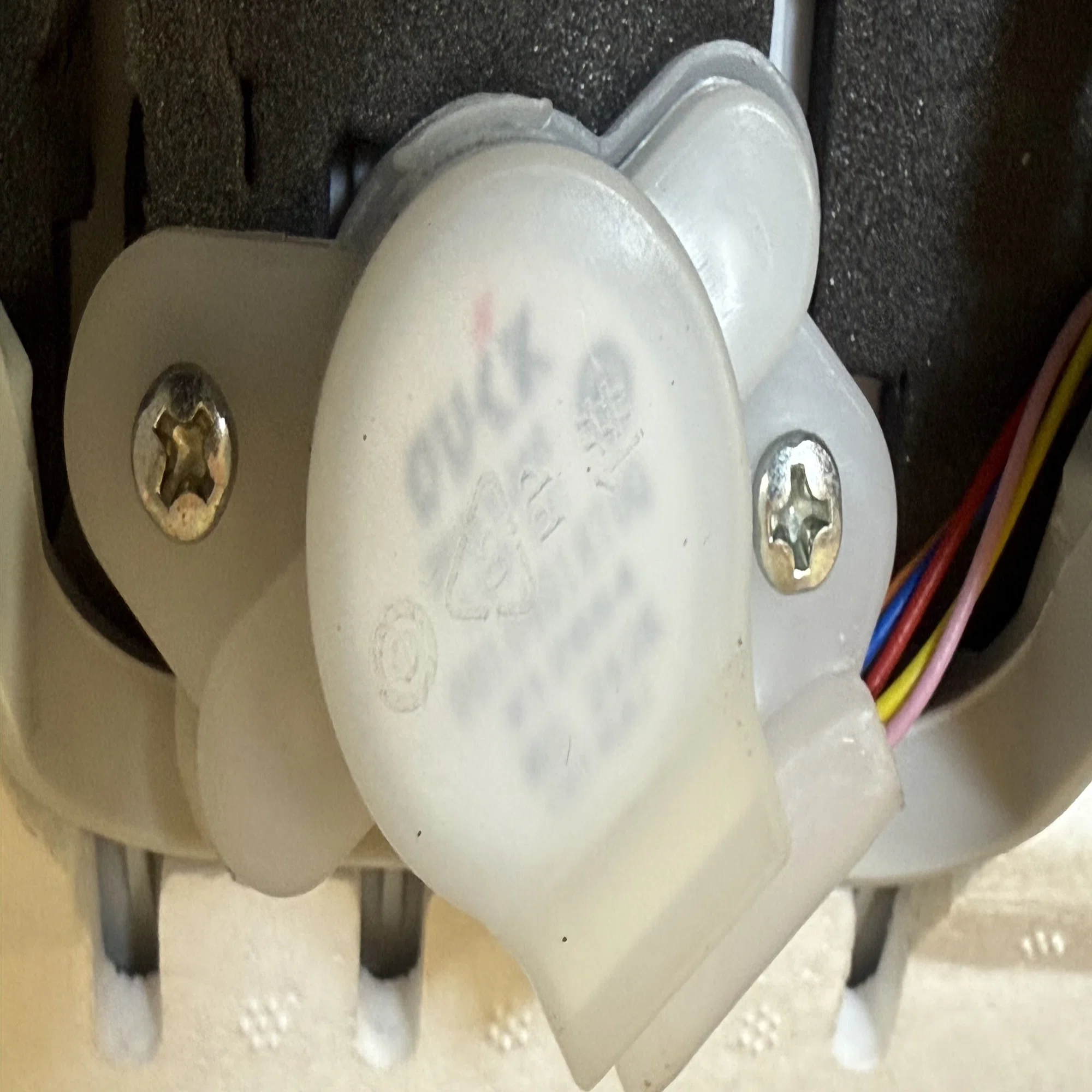

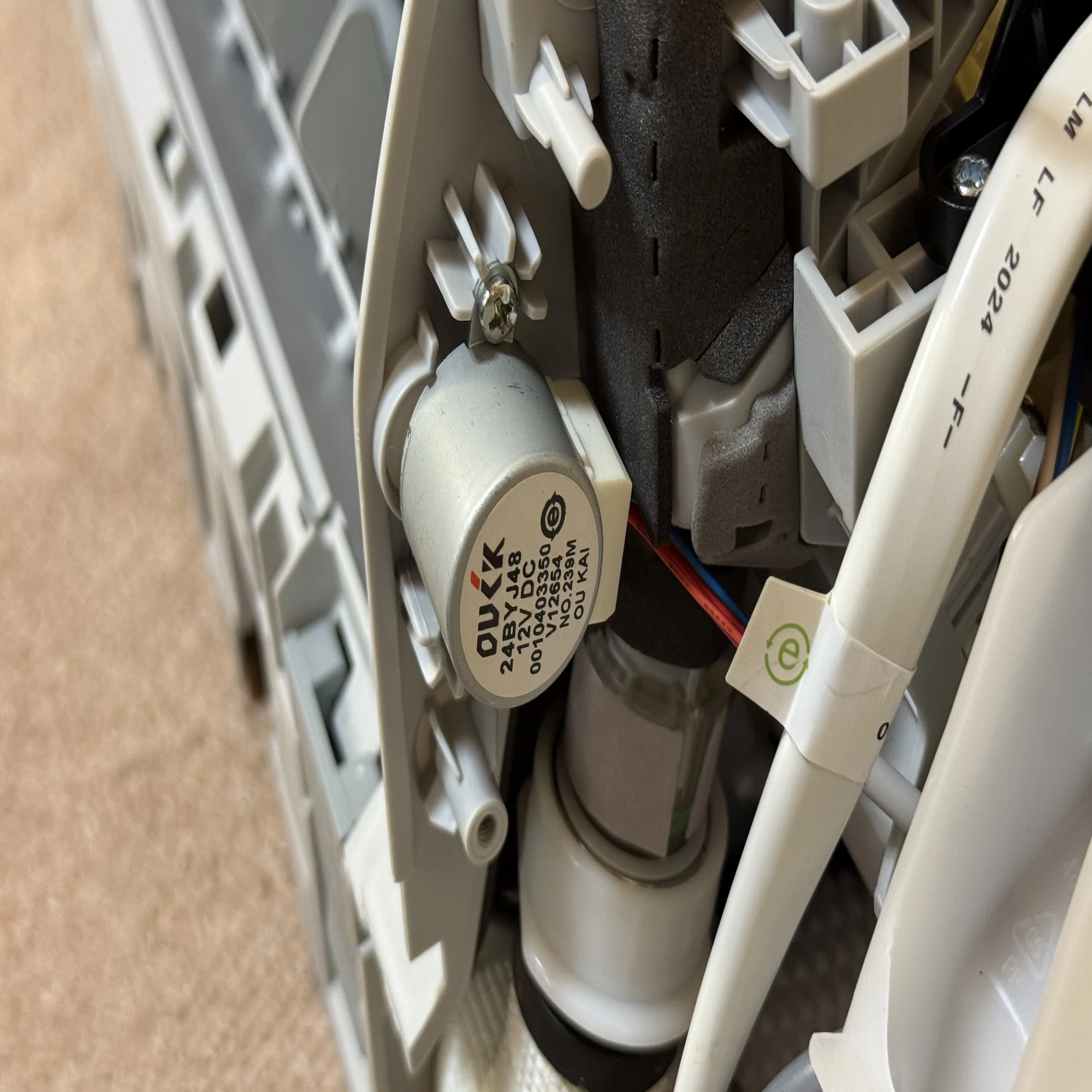

その他構造・部品

4.総評

ハイアールの2024年モデル「JAA-CS404A2」の分解レポート、いかがでしたでしょうか。

全体を通した印象として、「非常に素直で、手堅いモノづくり」をしているエアコンだと感じました。
基本設計は国内メーカーのスタンダード機と比べても何ら遜色ありません。分解の難易度も低く、メンテナンス性は良好です。

スタンダード機でありながら「室外機まで凍結させるWフリーズ洗浄」や「左右自動ルーバー」を搭載しており、「実利的な清潔機能や快適性をこの価格帯で提供する」という、海外メーカーならではの戦略も見て取れます。

のちに通常フィルターへと戻ってしまった「上部フィルター」など、果敢なチャレンジの跡が見られるのも、マニア的には面白さを感じました。

低価格ながらツボを押さえた機能を持つ本機。過度な多機能さを求めず、「寝室や子供部屋で、清潔に、かつお値打ちに使いたい」という需要には刺さる一台ではないでしょうか。

以上、ハイアール JAA-CS404A2の分解レポートでした！

記事を最後までお読みいただき、ありがとうございました！

今回の記事について、マニアックなツッコミや「ここが気になる！」といったご感想があれば、ぜひコメント欄で教えてください！
