どうもこんにちは　ぺいです。

今回は、正確な敷地データを持ってくる方法について書いていきます。

今回紹介する方法は、VectorMapMakerをつかって国土地理院から線データを持ってくる方法です。

では早速。

VectorMapMakerを使うざっくりとした流れ

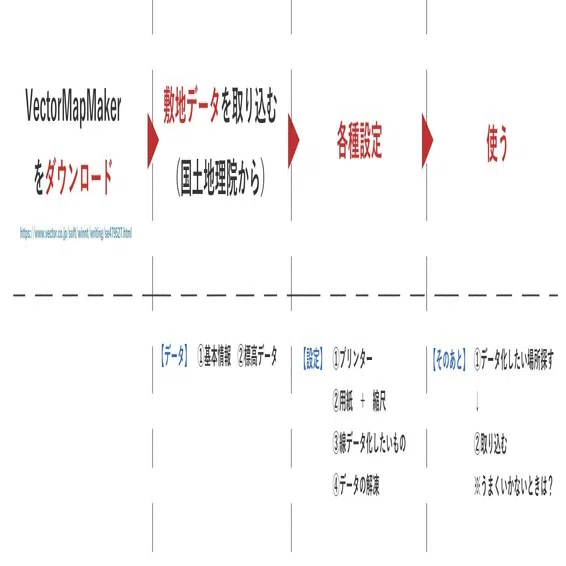

下が使うまでの全体の流れです。

全体は大体4ステップ。クリックで拡大します。

１．「VectorMapMaker」をダウンロード

まずはVectorMapMakerをダウンロードします。

リンクをクリックすると、ページに飛びます。

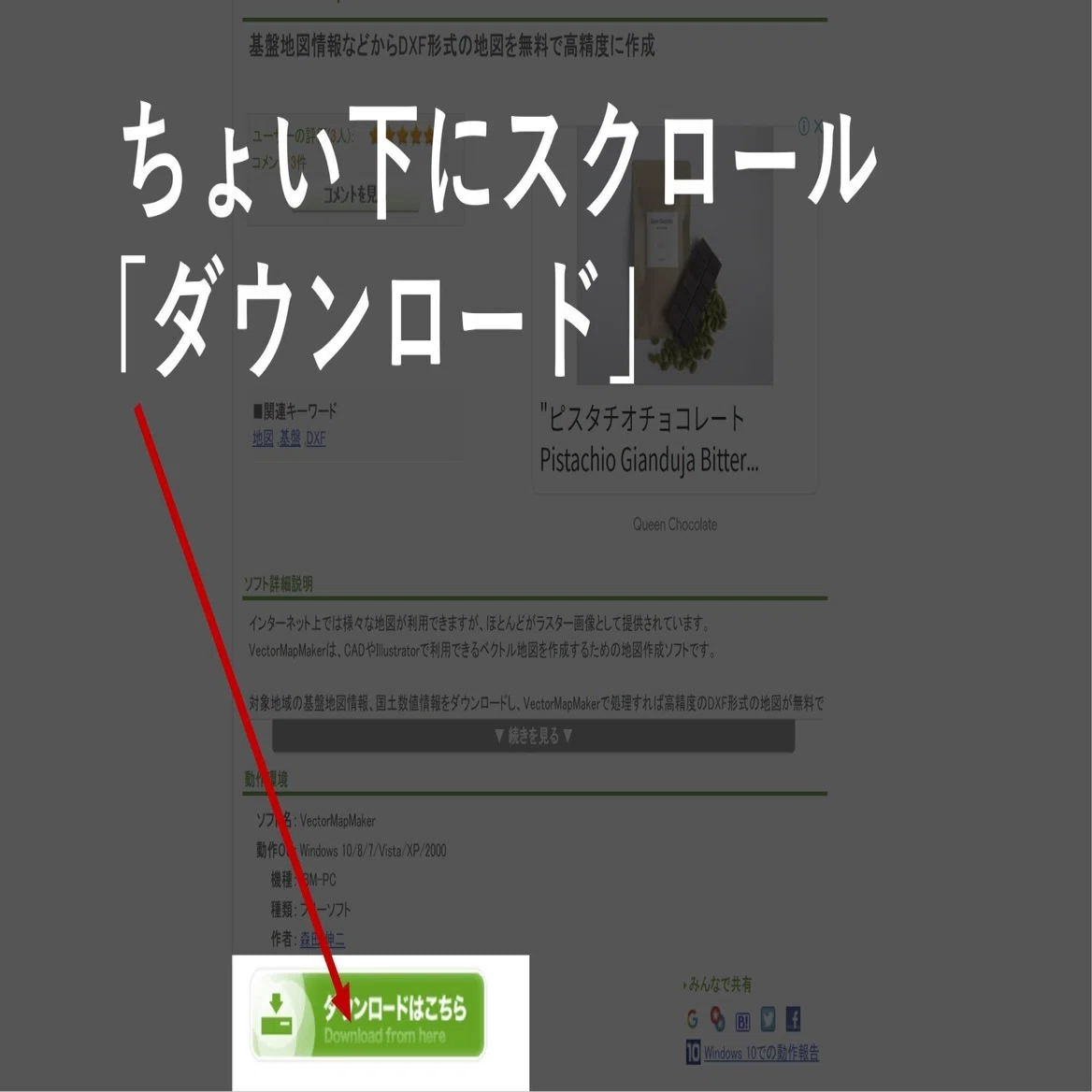

ちょっとスクロールしてくと、「ダウンロードはこちら」ってのがあるんで、それをクリック。

あとは手順に従ってもらえれば！

２．「敷地データ」をダウンロード（国土地理院から）

次に、国土地理院へ行って、データを持ってきます。

この下にある、「ダウンロード」画面へ行きます。

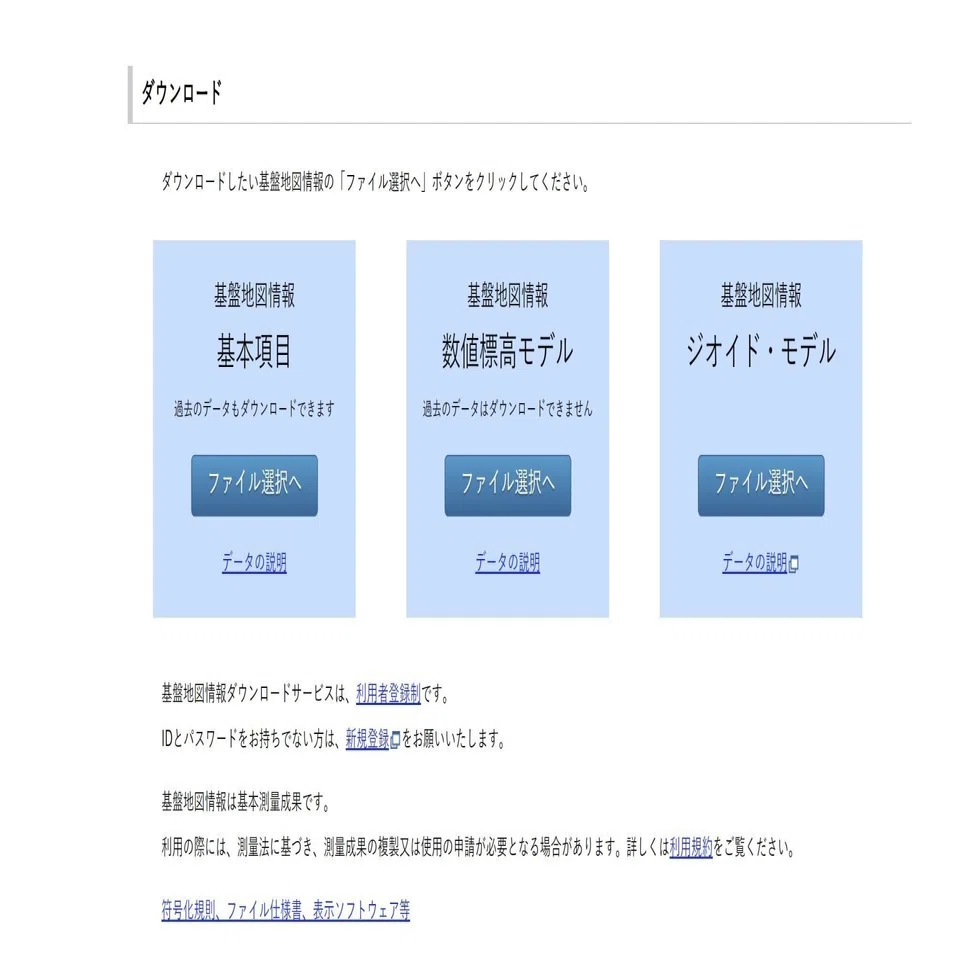

で、最初の画面は下のような感じになっています。

①登録する

まず、最初に登録してもらう必要があります。
個々は案内に従って、ちゃちゃっと登録してもらえればOK。

②データの取得

登録が終わったら、データの取得。

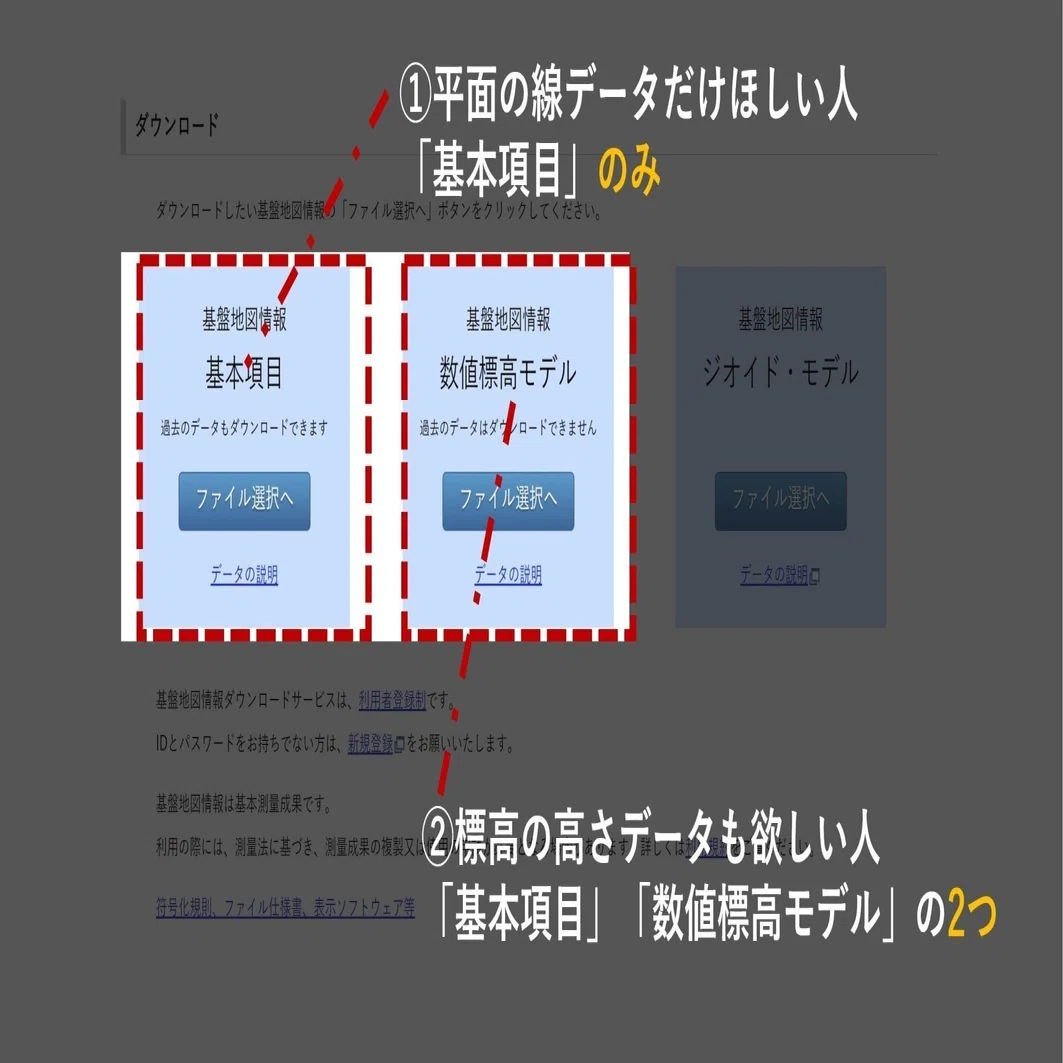

で、等高線の情報が、いらない人は、「基本項目」のみを。

等高線の情報が、必要な人は、「基本項目」「数値標高モデル」の２つを選択します。

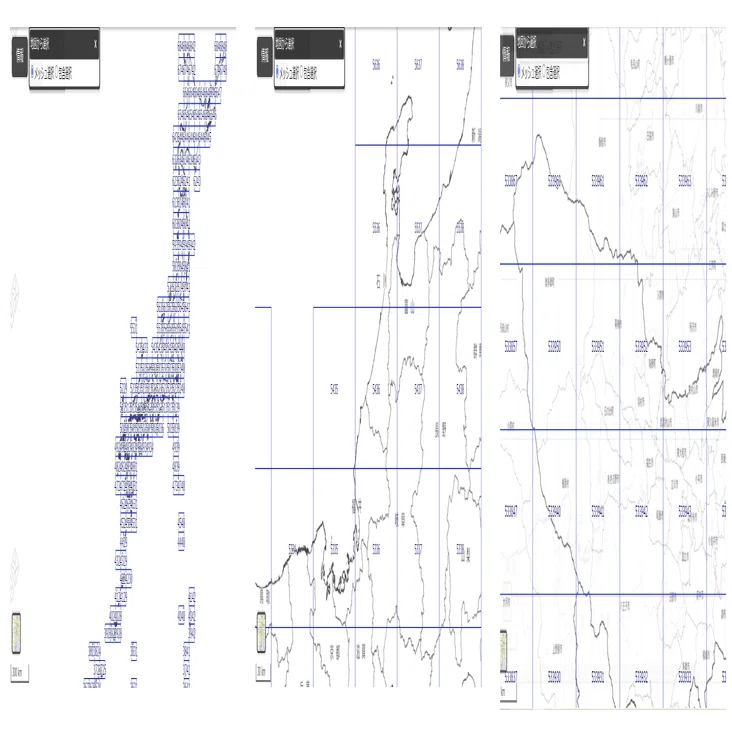

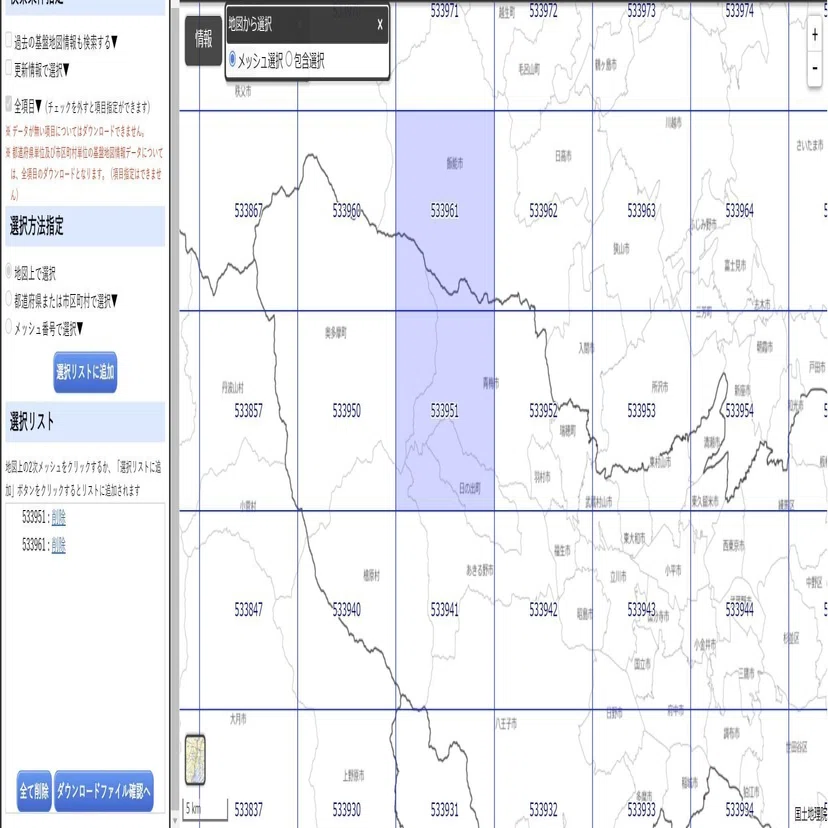

で、「ファイル選択へ」を押すと下のような画面に映るんで、自分が欲しい場所のデータを選択します。

マウスでホイールしていくと、拡大縮小するんで、自分の欲しい敷地のところを探して、選択してください。

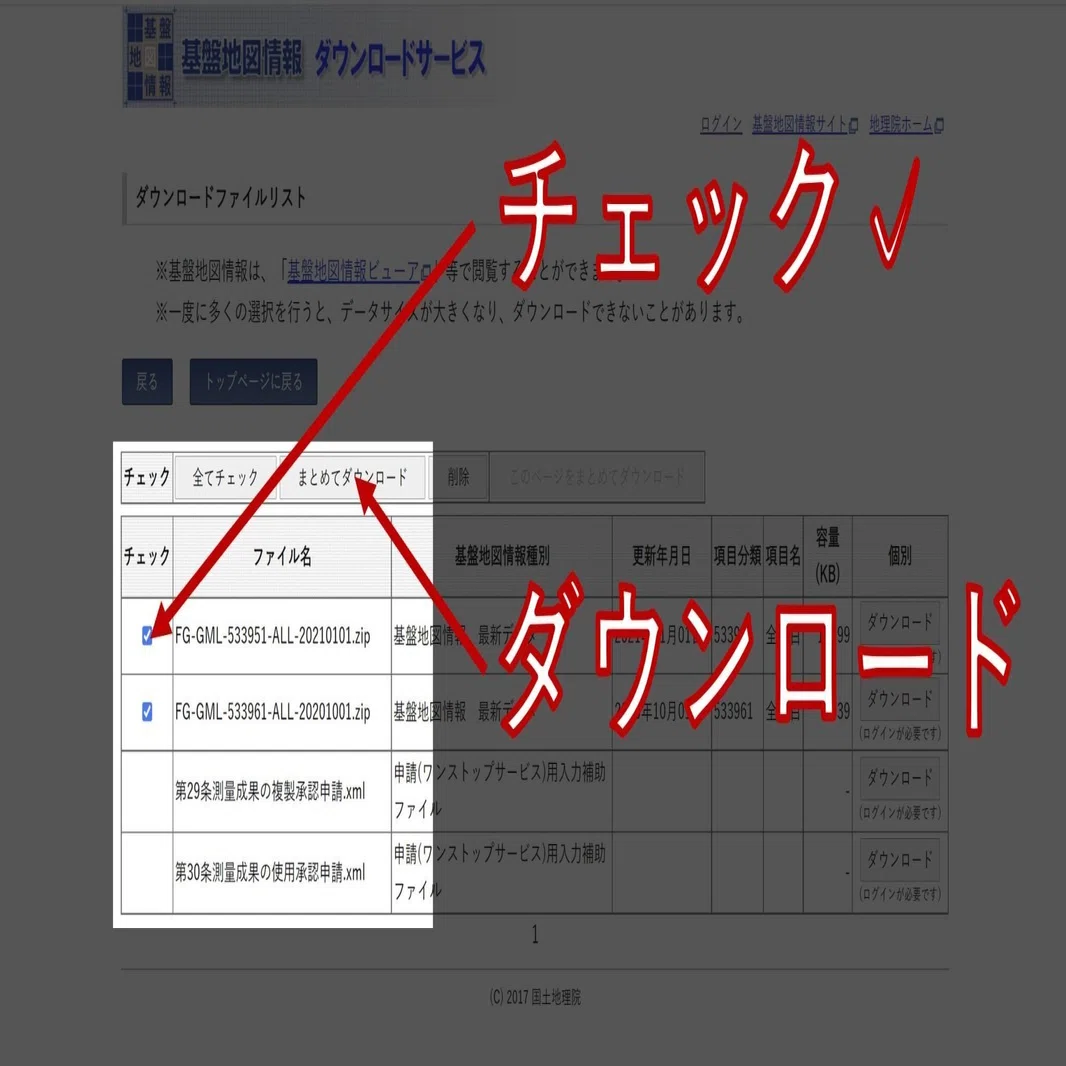

選択すると、こんな感じになります。

で、選択し終わったら、ダウンロード。

３．各種設定

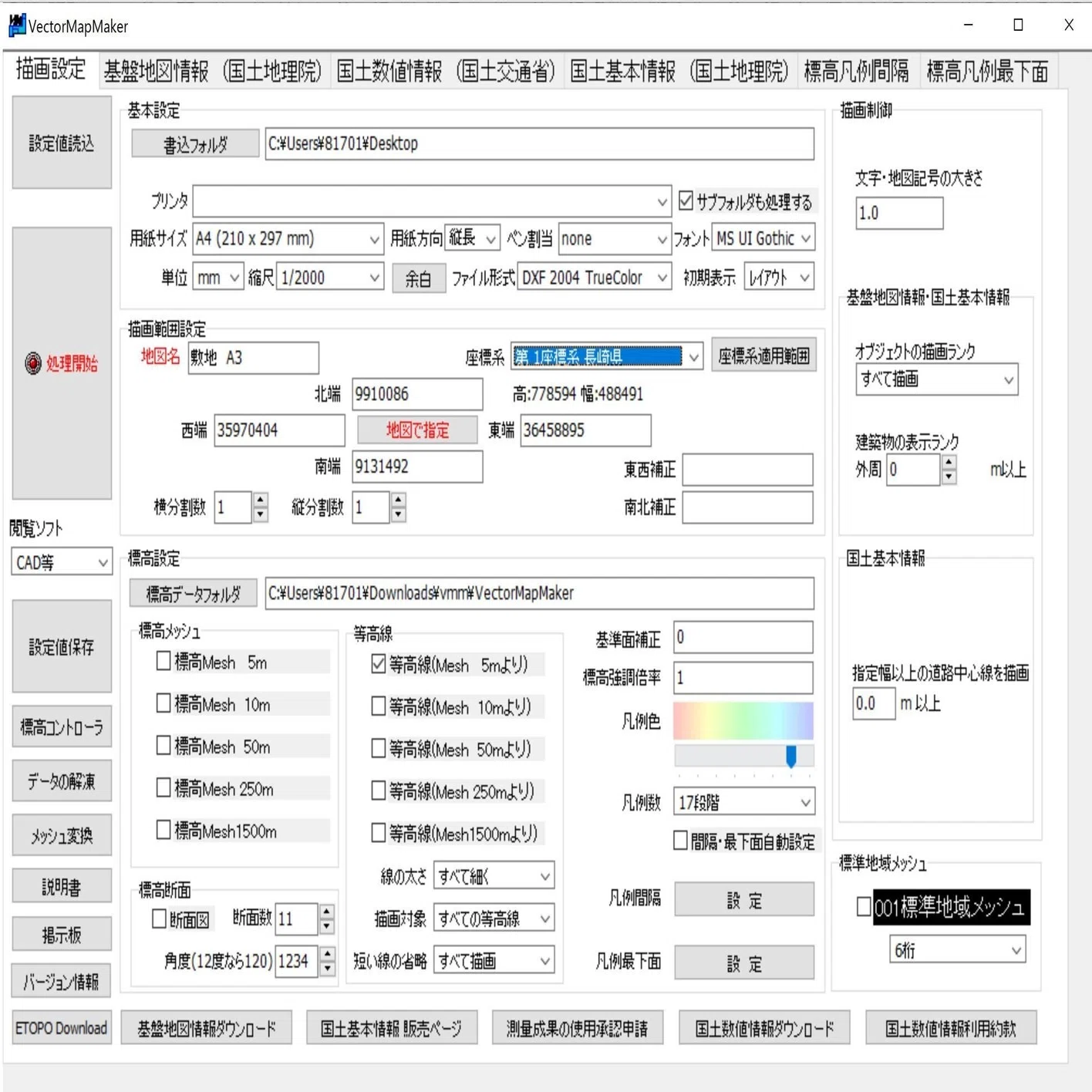

持ってきたら、最後に、VectorMapMakerを開いて設定をしておわり。
が、設定画面はめんどくさそう。

めんどそうではあるんですけど、設定のステップは、

フォルダ移す。欲しい線を選ぶ。範囲を選ぶ。

の３ステップです。

「基盤地図情報」フォルダにデータを移して「解凍」

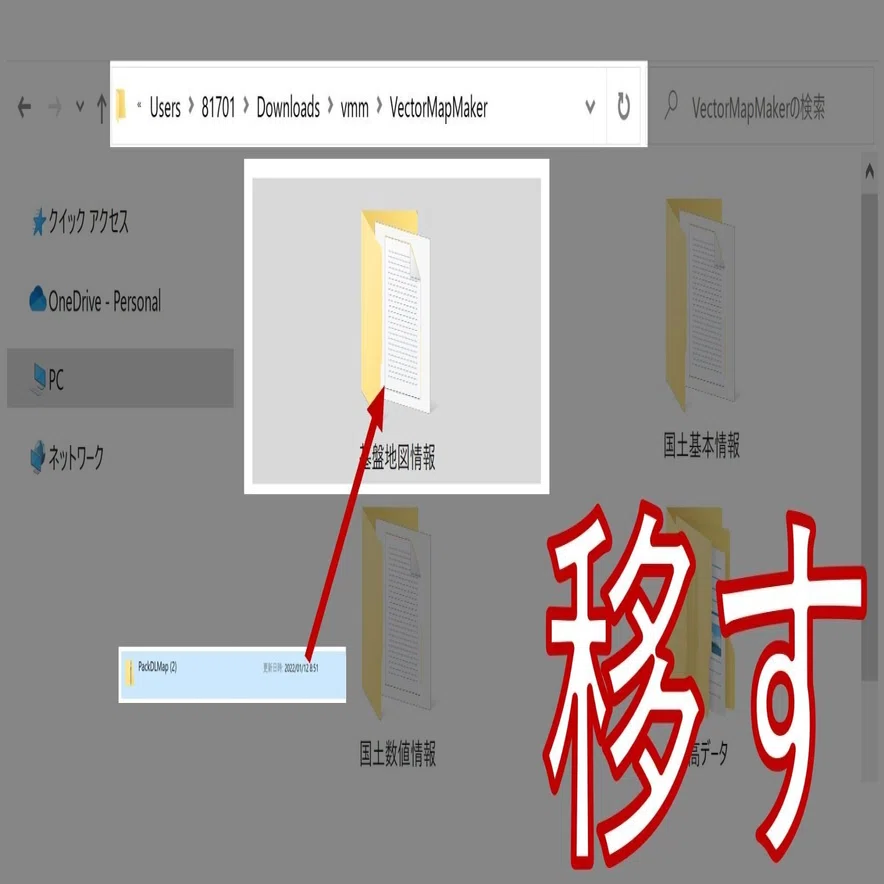

さっきダウンロードしたデータを、「基盤地図情報」のフォルダに移動します。

フォルダの場所は、国土地理院から持ってきたデータは「ダウンロード」

「基盤地図情報」のフォルダは、Windowsの人ならデスクトップの左下で検索すれば出てきます。

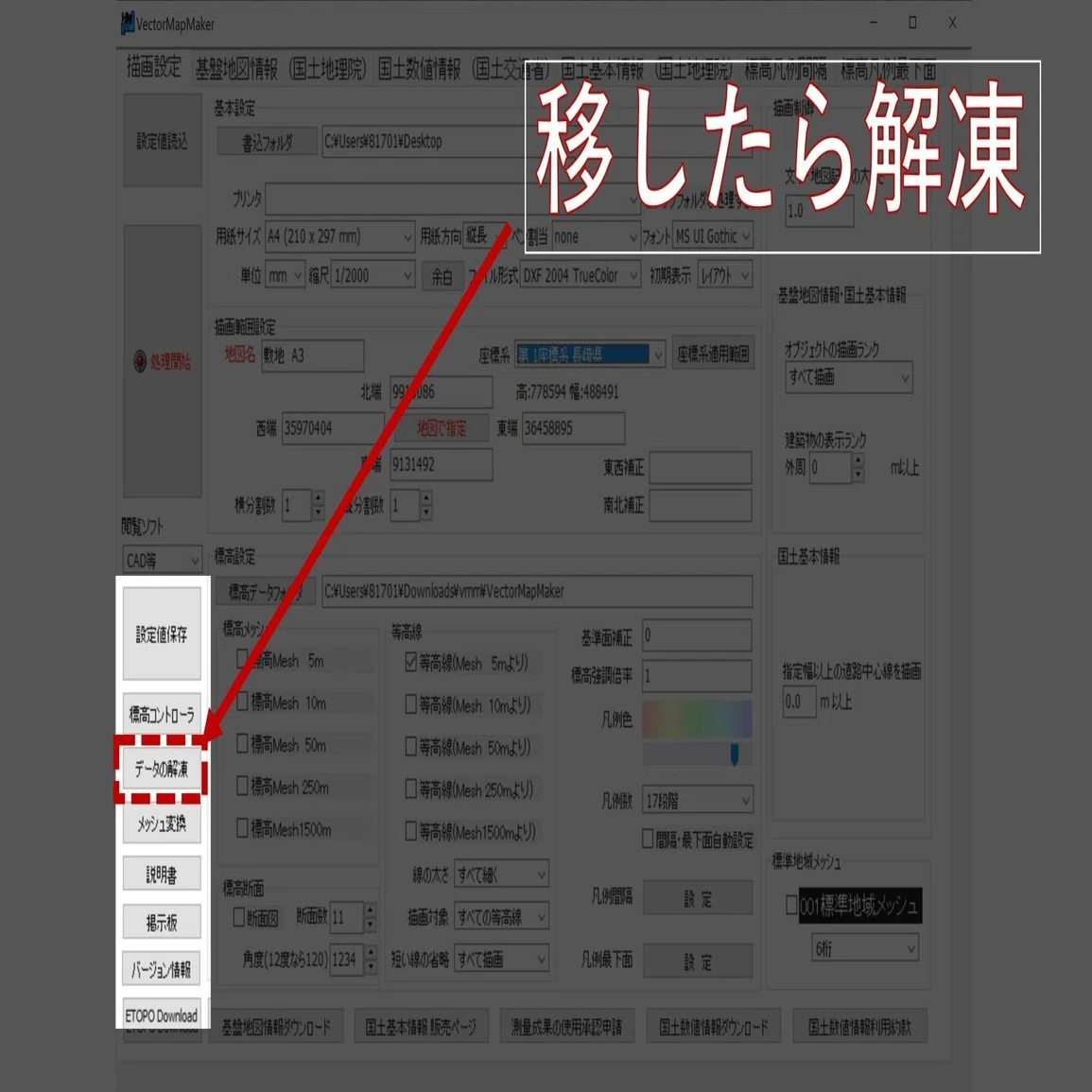

で、左側にある「データの解凍」を選びます。

②ほしい線にチェックを入れる

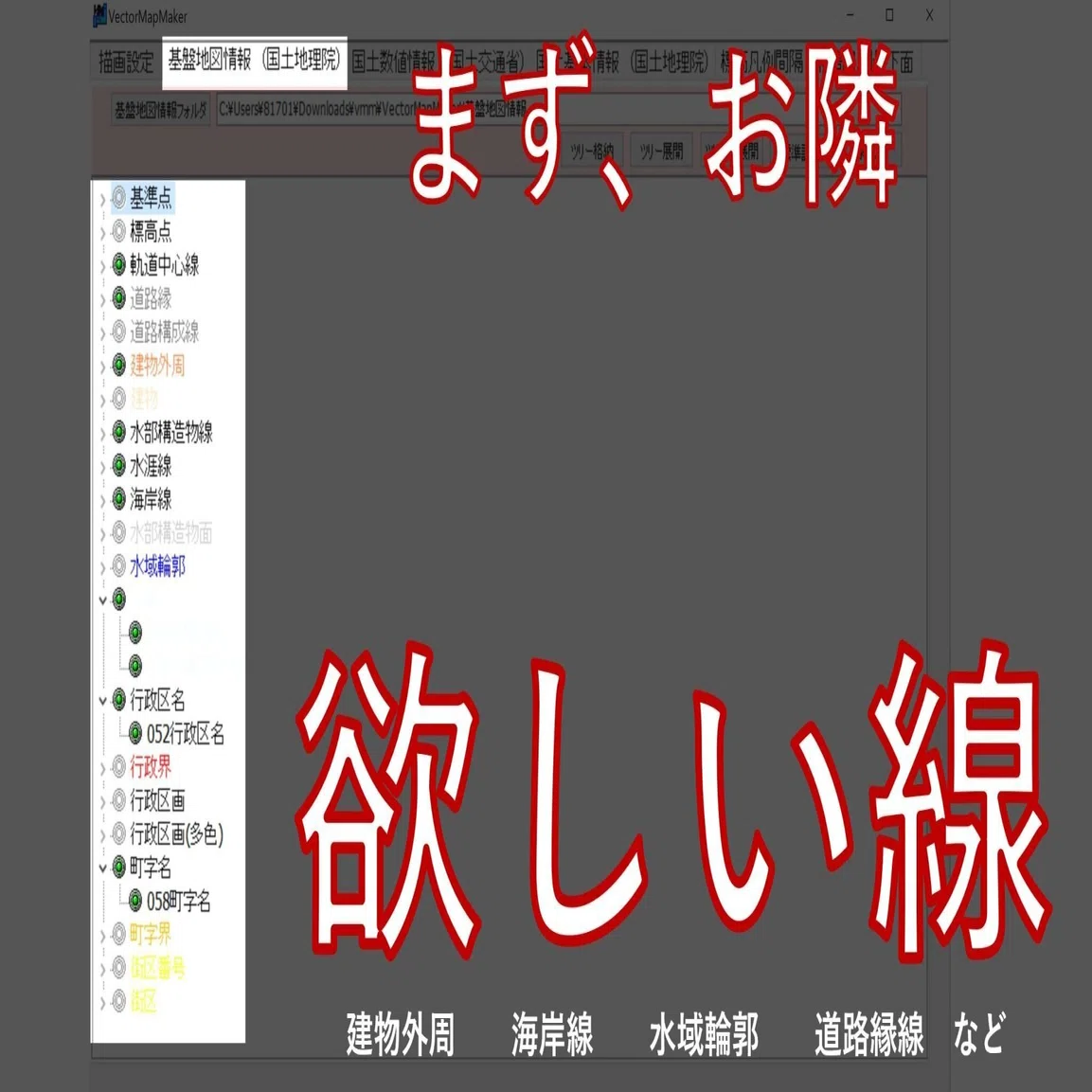

はじめの画面のお隣のタブ「基盤地図情報」に行きます。

で、そうすると、下のような画面になるんで、自分が必要な情報を選んでください。

③欲しい線にチェックを入れる

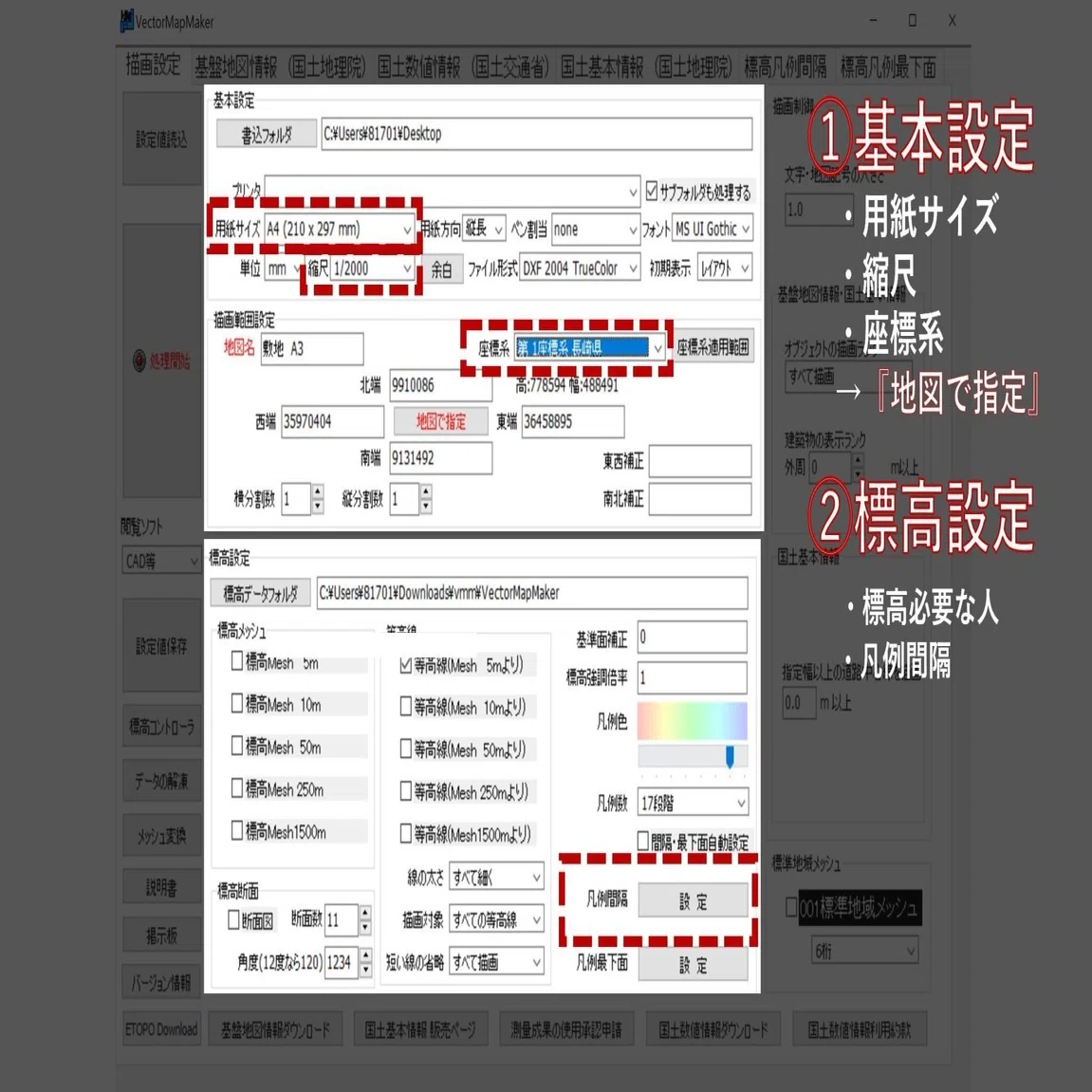

最後に、最初の「描画設定」へ行って、範囲を選びます。
いじるのは、用紙のサイズ・縮尺・地図の座標系の３つ。クリックで拡大します。

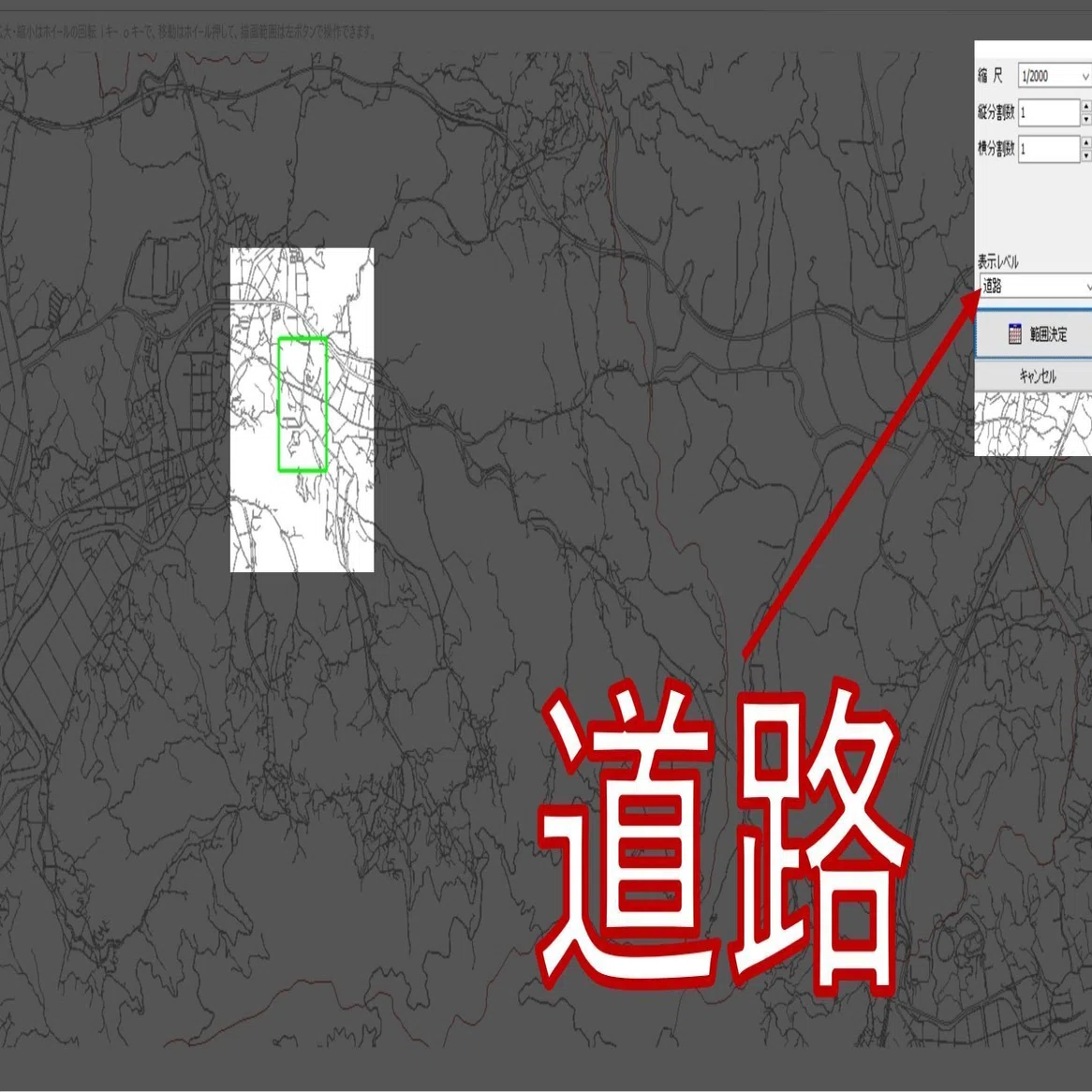

あとは「地図で指定」をクリックして、地図から選びます。
このときに、表示レベルを「道路」にしておくと、場所がわかりやすいです。

標高も欲しい人は？

標高のデータも欲しい人はもうひと手間。
といっても、手順はそんなに変わらないです。

さっきも言ったように、国土地理院の真ん中のボックス「数値標高モデル」から同じ場所の標高データを持ってきます。

で、それを「基盤地図情報」のフォルダに移した後、「描画設定」画面で解凍。

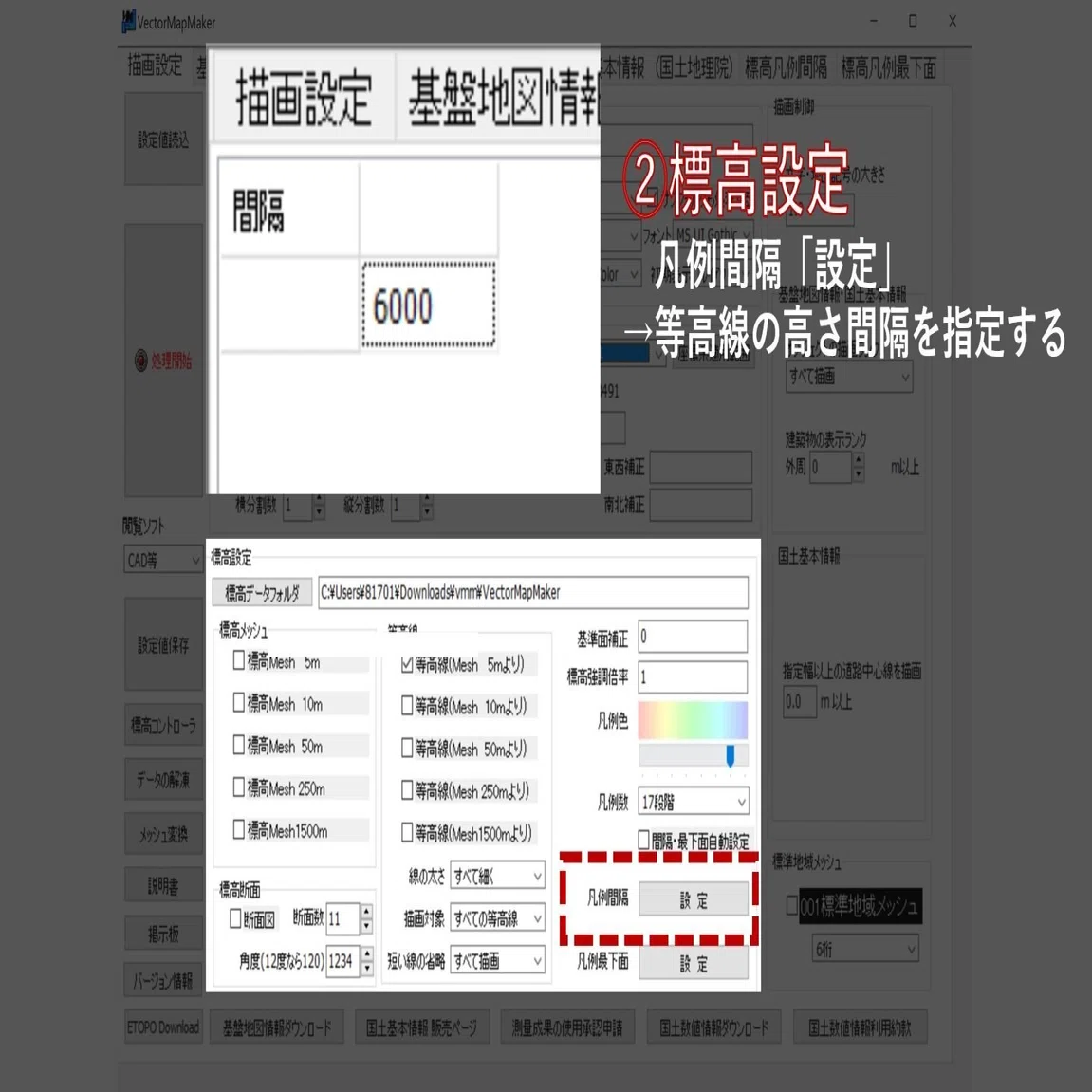

最後に、等高線の間隔を指定して終了です。

最後だけちょっと手順変わりますけど、そんなに変わんないです。

４．実際に使う

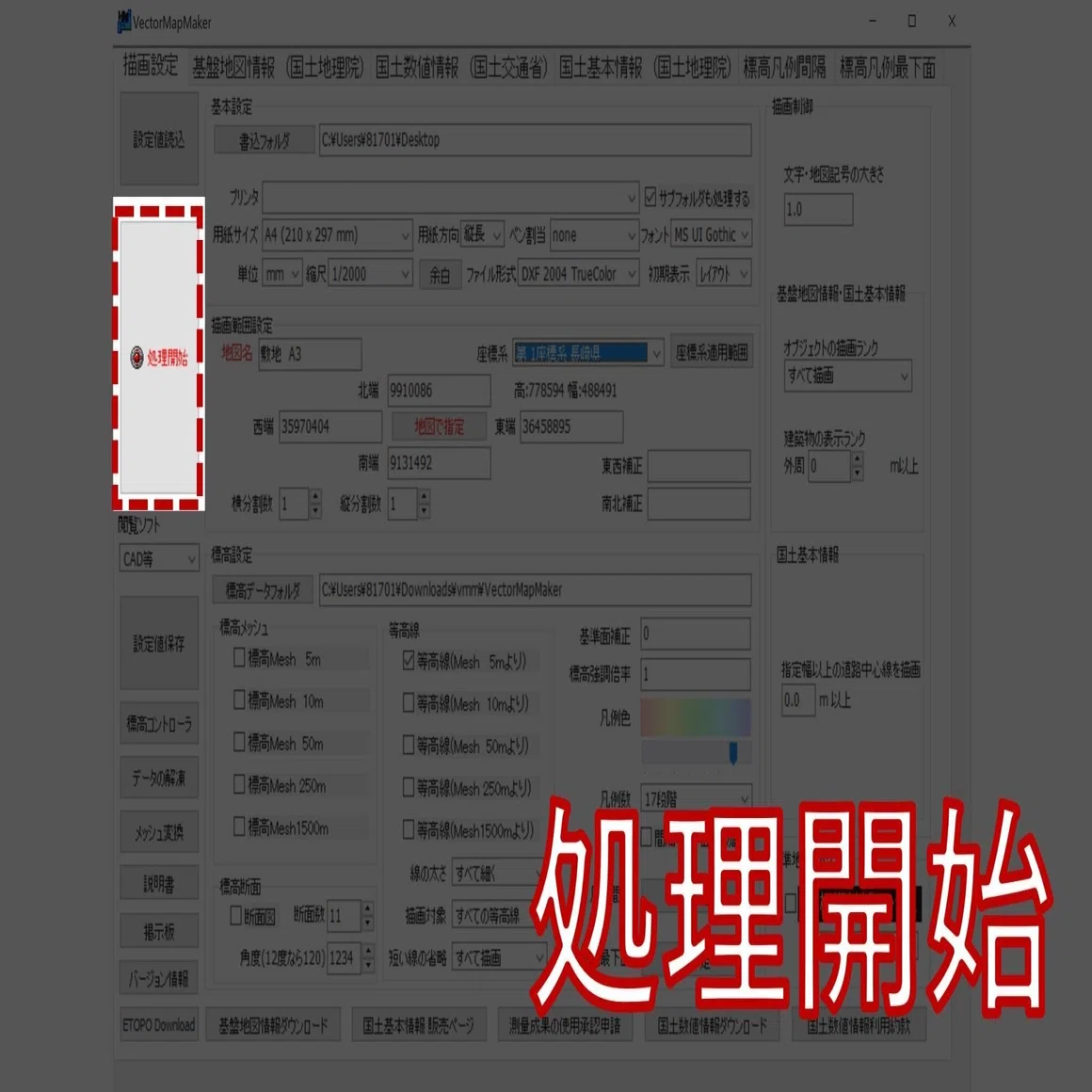

後は実際に使用して終了です。
イラレで使うなり、プリントするなり、自由です。
是非役立ててください！
