こんにちは、ジオメトリをジオメタリだと思っていた私です。

プロシージャルモデリングには憧れていましたが、たくさん連なっていくノードを見ていると、気が狂いそうで遠巻きに見ていました。
しかし、扱うことができたらずいぶん楽しいだろうなーと思い、まずは苦手意識を薄めるべく、ざっくり浚うシリーズをやっていきたいと思います。

今回は、０回目。
始め方と、ノードの種類、などです。随時更新していきます。
ではどうぞ。

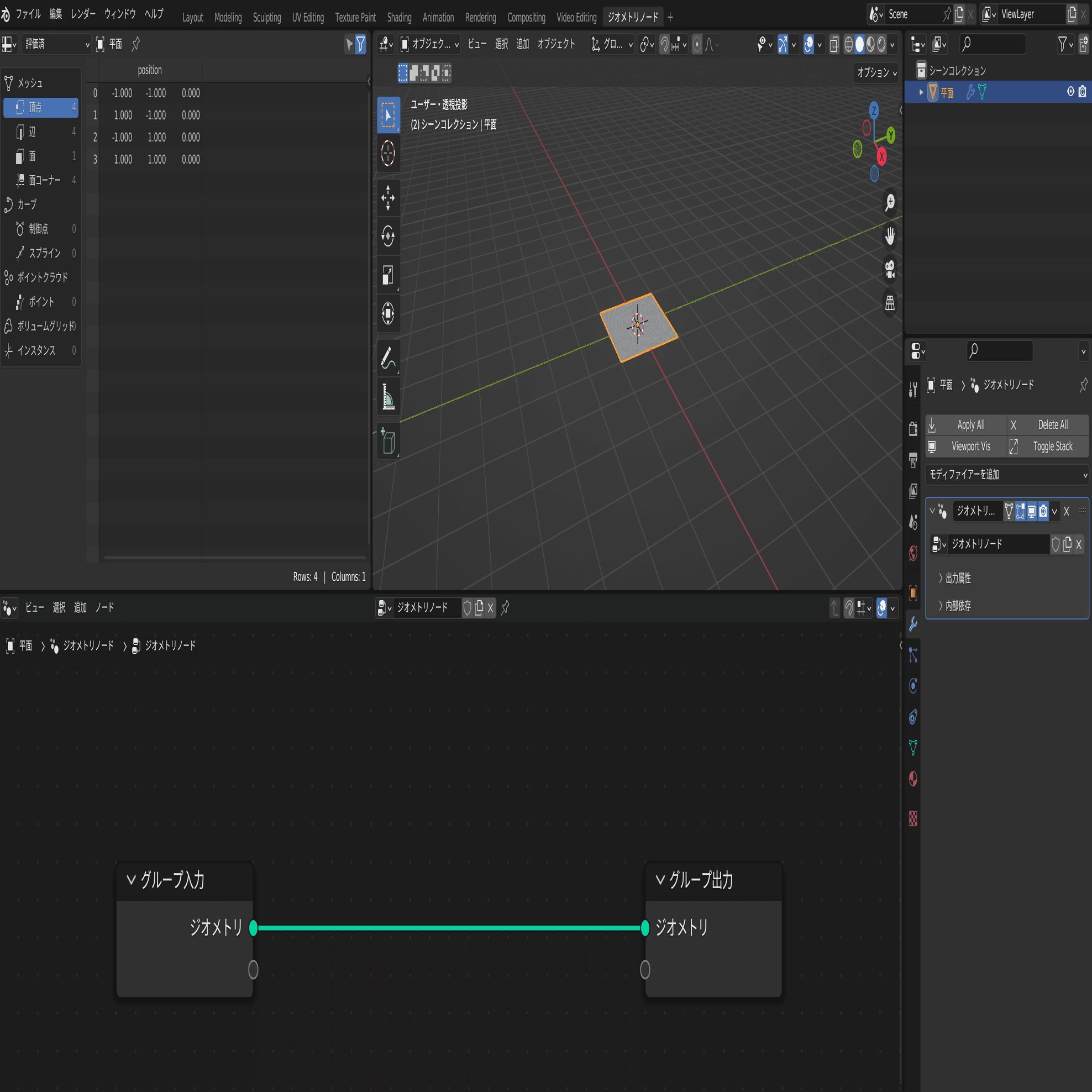

ここから全てが始まるのです。
がんばってやっていきましょう。

ノードタイプ

※表記は、日本語化Blenderにそって記載

１．属性

• 属性統計

• ドメインサイズ

• 属性ブラー

• 属性キャプチャ

• 名前付き属性削除

• 名前付き属性格納

２．入力

• 定数

  1. ブーリアン

  2. カラー

  3. 画像

  4. 整数

  5. マテリアル

  6. 文字列

  7. 値

  8. ベクトル

• グループ

  1. グループ入力

• シーン

  1. コレクション情報

  2. 画像情報

  3. ビューポートフラグ

  4. オブジェクト情報

  5. オブジェクト自身

  6. シーンタイム

３．出力

• グループ出力

• ビューアー

４．ジオメトリ

• 読込

  1. ID

  2. インデックス

  3. 名前付き属性

  4. ノーマル

  5. 位置

  6. 半径

• サンプル

  1. ジオメトリ近接

  2. レイキャスト

  3. インデックスサンプル

  4. 最近接サンプル

• 書込

  1. ID設定

  2. 位置設定

• 処理リスト

  1. バウンディングボックス

  2. 凸包

  3. ジオメトリ削除

  4. 要素コピー

  5. 距離でマージ

  6. ジオメトリをトランスフォーム

  7. 成分分離

  8. ジオメトリ分離

• ジオメトリ統合

• ジオメトリのインスタンス化

５．カーブ

• 読込

  1. カーブハンドル位置

  2. カーブ長

  3. カーブタンジェント

  4. カーブ傾き

  5. 端を選択

  6. ハンドルタイプ選択

  7. スプラインループラグ

  8. スプライン長さ

  9. スプラインパラメーター

  10. スプライン解像度

• サンプル

  1. カーブサンプル

• 書込

  1. カーブ法線設定

  2. カーブ半径設定

  3. カーブ傾き設定

  4. ハンドル位置設定

  5. ハンドルタイプ設定

  6. スプラインループ設定

  7. スプライン解像度設定

  8. スプラインタイプを設定

• 処理リスト

  1. カーブのメッシュ化

  2. カーブのポイント化

  3. 表面のカーブ変形

  4. カーブフィル

  5. カーブ角丸

  6. カーブ補間

  7. カーブリサンプル

  8. カーブ反転

  9. カーブ細分化

  10. カーブトリム

• プリミティブ

  1. 弧

  2. ベジェセグメント

  3. カーブ円

  4. カーブライン

  5. カーブスパイラル

  6. 二次ベジェ

  7. 四角形

  8. スター

• トポロジー

  1. カーブ内ポイントオフセット

  2. ポイントのカーブ

  3. カーブのポイント

６．インスタンス

• ポイントにインスタンス作成

• インスタンスのポイント化

• インスタンス実体化

• インスタンス回転

• インスタンス拡大縮小

• インスタンスを移動

• インスタンスの回転

• インスタンスのスケール

７．メッシュ

• 読込

  1. 辺の角度

  2. 辺の共有面数

  3. 辺の頂点

  4. 辺の面グループ化

  5. 面積

  6. 面積情報

  7. 面グループ境界

  8. 平面判定

  9. スムーズシェードフラグ

  10. メッシュアイランド

  11. 最短辺パス

  12. 頂点情報

• サンプル

  1. 最近接表面サンプル

  2. UV表面サンプル

• 書込

  1. スムーズシェード設定

• 処理リスト

  1. ディアルメッシュ

  2. 辺パスのカーブ化

  3. 辺パスの選択化

  4. メッシュ押し出し

  5. 面反転

  6. メッシュブーリアン

  7. メッシュのカーブ化

  8. メッシュのポイント化

  9. メッシュのボリューム化

  10. 要素スケール

  11. 辺分離

  12. メッシュ細分化

  13. サブディビジョンサーフェス

  14. 三角面化

• プリミティブ

  1. 円錐

  2. 立方体

  3. 円柱

  4. グリッド

  5. ICO球

  6. メッシュ円

  7. メッシュライン

  8. UV球

• トポロジー

  1. 面のコーナー

  2. 頂点のコーナー

  3. コーナーの両辺

  4. 頂点の辺

  5. コーナーの面

  6. 面内コーナーオフセット

  7. コーナーの頂点

• UV

  1. UVアイランド梱包

  2. UV展開

８．ポイント

• ボリュームにポイント配置

• 面にポイント配置

• ポイント

• ポイントの頂点化

• ポイントのボリューム化

• ポイント半径設定

９．ボリューム

• ボリューム立方体

• ボリュームのメッシュ化

１０．マテリアル

• マテリアル置換

• マテリアルインデックス

• マテリアルで選択

• マテリアル設定

• マテリアルインデックス設定

１１．テクスチャ

• レンガテクスチャ

• チェッカーテクスチャ

• グラデーションテクスチャ

• 面像テクスチャ

• マジックテクスチャ

• マスグレイブテクスチャ

• ノイズテクスチャ

• ボロノイテクスチャ

• 波テクスチャ

• ホワイトノイズテクスチャ

１２．ユーティリティ

• カラー

  1. カラーランプ

  2. RGBカーブ

  3. カラー合成

  4. カラーミックス

  5. カラー分離

• テキスト

  1. 文字列結合

  2. 文字列置換

  3. 文字列スライス

  4. 文字列長

  5. 文字列のカーブ化

  6. 値の文字列化

  7. 特殊文字

• ベクトル

  1. ベクターカーブ

  2. ベクトル演算

  3. ベクトル回転

  4. XYZ合成

  5. ベクトルミックス

  6. XYZ分離

• フィールド

  1. フィールド蓄積

  2. インデックスでの評価

  3. ドメインでの評価

• 数式

  1. ブール演算

  2. 範囲制限

  3. 比較

  4. Floatカーブ

  5. Floatの整数化

  6. 範囲マッピング

  7. 数式

  8. ミックス

• 回転

  1. オイラーをベクトルに整列

  2. オイラー回転

• ランダム値

• スイッチ

ねえ、多くない？　気が狂いそうだよ(´°̥̥̥̥̥̥̥̥ω°̥̥̥̥̥̥̥̥｀)

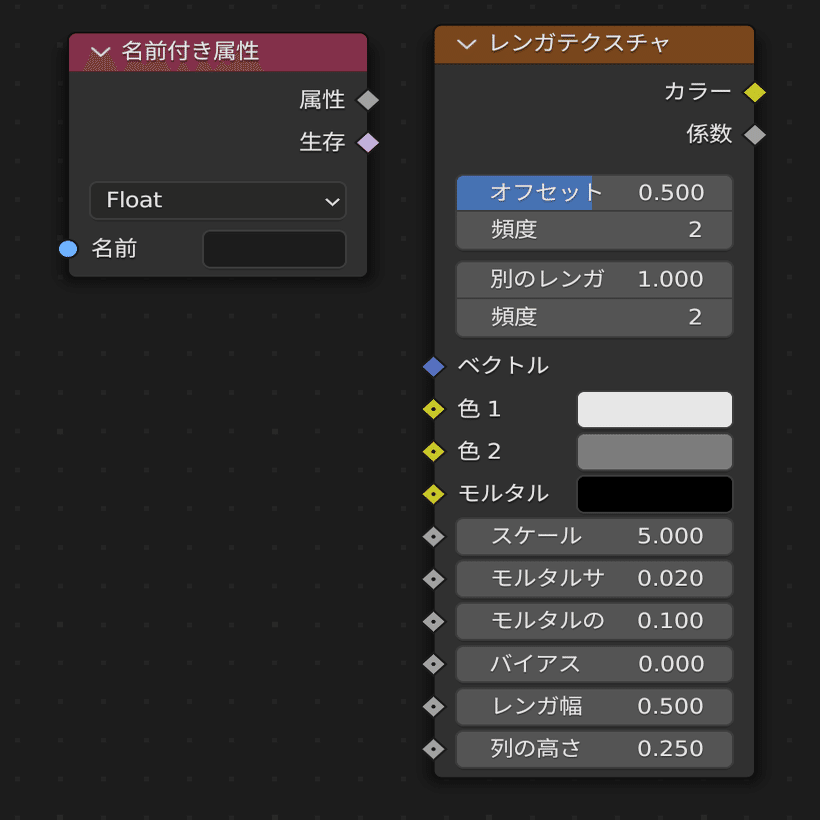

ソケットのタイプ（色分け）

• 画像：画像データブロックを渡す

• オブジェクト：オブジェクトデータブロックを渡す

• カラー

• Float

• テクスチャ

• コレクション：コレクションデータブロックを渡す

• ジオメトリ

• 整数：整数値(小数成分のない数値)を渡す

• ベクトル：ベクトル、座標、法線情報を示す

• マテリアル

• ブーリアン：trueまたはfalseの値を渡す

• 文字列

ソケットの形状

円：データフロー接続。ノードに渡されてそのまま使用できる。

ダイアモンド：フィールド接続。計算する必要があり、その内容によって複数の値を持つ。

ドット付きダイアモンド：計算する必要があり、その内容によって単一の値を持つ。

ジオメトリノードの基本をまとめている動画

ノードをつなぐコツ

A-B-C　とノードがつながっているとき、Bを取り外したい場合

• Alt＋左ドラッグ→Bを取り外し、AとCを自動でつなげる

• Ctrl＋X→Bを削除して、AとCを自動でつなげる

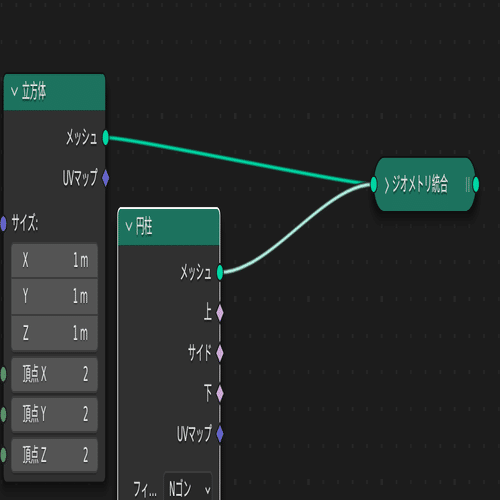

複数のメッシュを一つにつなげたい場合のショートカット（ジオメトリ結合）
