Microsoft Loop と Mermaid 記法を活用した業務可視化の実践ガイド
最近、Microsoft 365 の Loop 機能で Mermaid を使えると知り、「これなら自分の業務改革にも使える！」と感動しました。少し面倒なMermaid記法もChatGPTやCopilotに書いてもらうこともできます。
Microsoft Loop と Mermaid 記法の連携機能が、組織の業務効率化にまさに“革命”をもたらしています。2024 年 5 月のアップデートで正式に対応が始まって以来、テキストベースのダイアグラム作成ツールとしての可能性が大きく広がりました。本稿では、Mermaid 記法の基本から Microsoft Loop 上での具体的な活用方法まで、体系的にまとめてみました。
Mermaid 記法の基礎と進化
Mermaid 記法とは、Markdown のような記述ルールで図表を作成できるオープンソースライブラリです。GitHub や Qiita などの主要プラットフォームでもネイティブサポートされており、2025 年現在では技術系ドキュメントの多くで採用されていると言われています。
flowchart TD
A[要件定義] --> B(基本設計)
B --> C{詳細設計}
C -->|承認| D[実装]
C -->|差戻| B
上記のように、単純なフローチャートをシンプルなテキストだけで表せるのが特長です。最新版の Mermaid では C4 モデルによるアーキテクチャ図にも対応し、図中の要素に URL を埋め込んでインタラクティブに遷移できる「ダイナミックリンク」機能も利用可能となりました。業務ドキュメントの“生きた”可視化ツールとして、着実に進化を続けています。
Microsoft Loop との統合メカニズム
Microsoft Loop での Mermaid 対応には、従来の Markdown エディタとは異なる下記 3 つの特徴があります。
リアルタイムプレビュー機能
コードを書いたそばから図表をプレビューできるため、細かな調整がスピーディーになります。テーマカスタマイズ機能
ダークモードやアクセントカラーなど、企業ブランディングに合わせたデザイン変更が容易です。Microsoft 365 アプリとのシームレス連携
Word、Excel、Planner、To Do など、他の M365 サービスと連動させた業務フローが構築可能です。
実装手順はシンプルです。
Loop ワークスペースで新規ページを作成
/mermaid コマンドを入力
コードエディタに Mermaid 記法を記述
プレビューモードで図表を即時確認
gantt
title プロジェクト管理スケジュール
dateFormat YYYY-MM-DD
section 設計
基本設計 :done, des1, 2025-03-01, 7d
詳細設計 :active, des2, 2025-03-08, 5d
section 開発
コーディング : des3, 2025-03-13, 10d
テスト実施 : des4, 2025-03-23, 5d
このように、ガントチャートでは done や active などのタグを使って進捗ステータスを可視化できます。さらに Microsoft Planner や To Do との自動同期により、タスクの変更が Mermaid 図にもリアルタイムに反映される点が非常に便利です。
組織的活用のベストプラクティス
製造業のある事例では、生産ラインの可視化を Mermaid で行うことで、Excel ベースでの管理を脱却しました。その結果、作業効率が大幅にアップしたと報告されています。ここでは効果的な活用パターンを 4 つ挙げます。
複数部門連携フローの可視化
リソース配分の最適化
品質管理プロセスの標準化
新人教育用マニュアルの作成

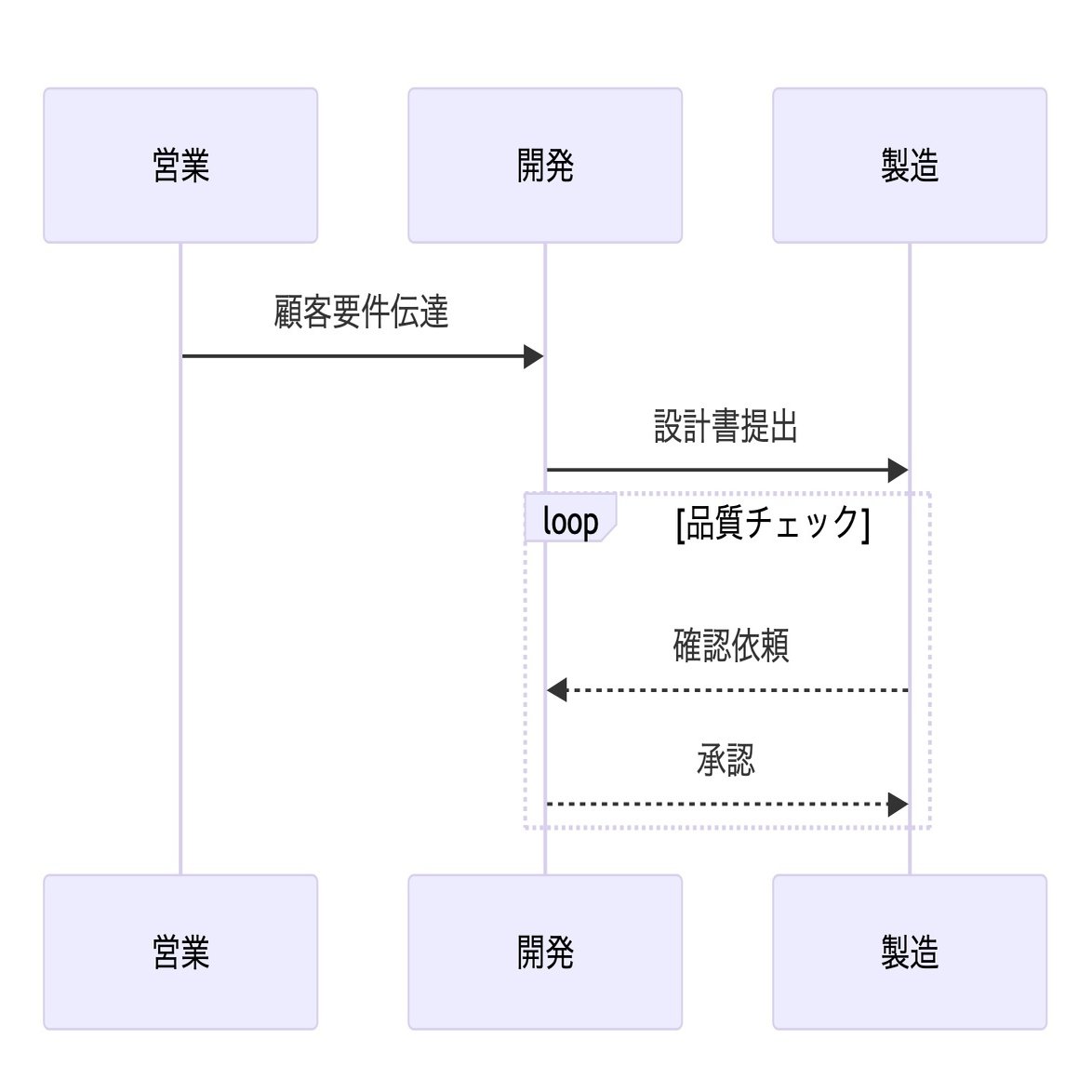

たとえば、シーケンス図を使って部門間の情報伝達フローを表すと、ボトルネックが一目瞭然になります。
sequenceDiagram
participant 営業
participant 開発
participant 製造
営業->>開発: 顧客要件伝達
開発->>製造: 設計書提出
loop 品質チェック
製造-->>開発: 確認依頼
開発-->>製造: 承認
end
関係者全員でレビューする運用フローを取り入れることで、プロセス改善サイクルが回りやすくなります。
先進的活用事例
AI を活用したプロジェクトで、機械学習のトレーニングや推論パイプラインを Mermaid 図に落とし込み、Loop 上で共有している事例もあります。TensorFlow のログを解析し、異常があれば自動で Mermaid のシーケンス図を更新する仕組みを作ることで、モデルのトラブル検知時間が従来比で大きく短縮できたとの報告があります。
未来展望と提言
2026 年には Mermaid 4.0 のリリースが予定され、AI 連携による図の自動生成や既存図の自動レイアウト最適化などがアナウンスされています。
組織的な導入を成功させるためには、段階的な試行錯誤が重要です。
パイロットプロジェクトの選定
社内エバンジェリストの育成
カスタムテンプレートの開発
全社展開と継続的フィードバック
Microsoft Loop と Mermaid を組み合わせることで、単なる図面作成ツールを超えた “生きたドキュメンテーション” が実現します。技術の進化にアンテナを張りながら、自社の文化や業務フローに適応させる取り組みこそが、業務改革を進めていくカギとなるでしょう。
