実に1年以上ぶりの「Lo-D D-2200MB メンテ始末記」になります。
前回が2024年2月10日の「Lo-D D-2200MB メンテ始末記：その13「タクトスイッチの交換 Part2」」ですからかなり間が開きました。
今回はと言うと......久しぶりにD-2200MBの電源を入れたら、LINEとMICの入力切替スイッチが接触不良！
Rチャンネルに信号が入らず＂仕方なく＂分解清掃する羽目になりました。

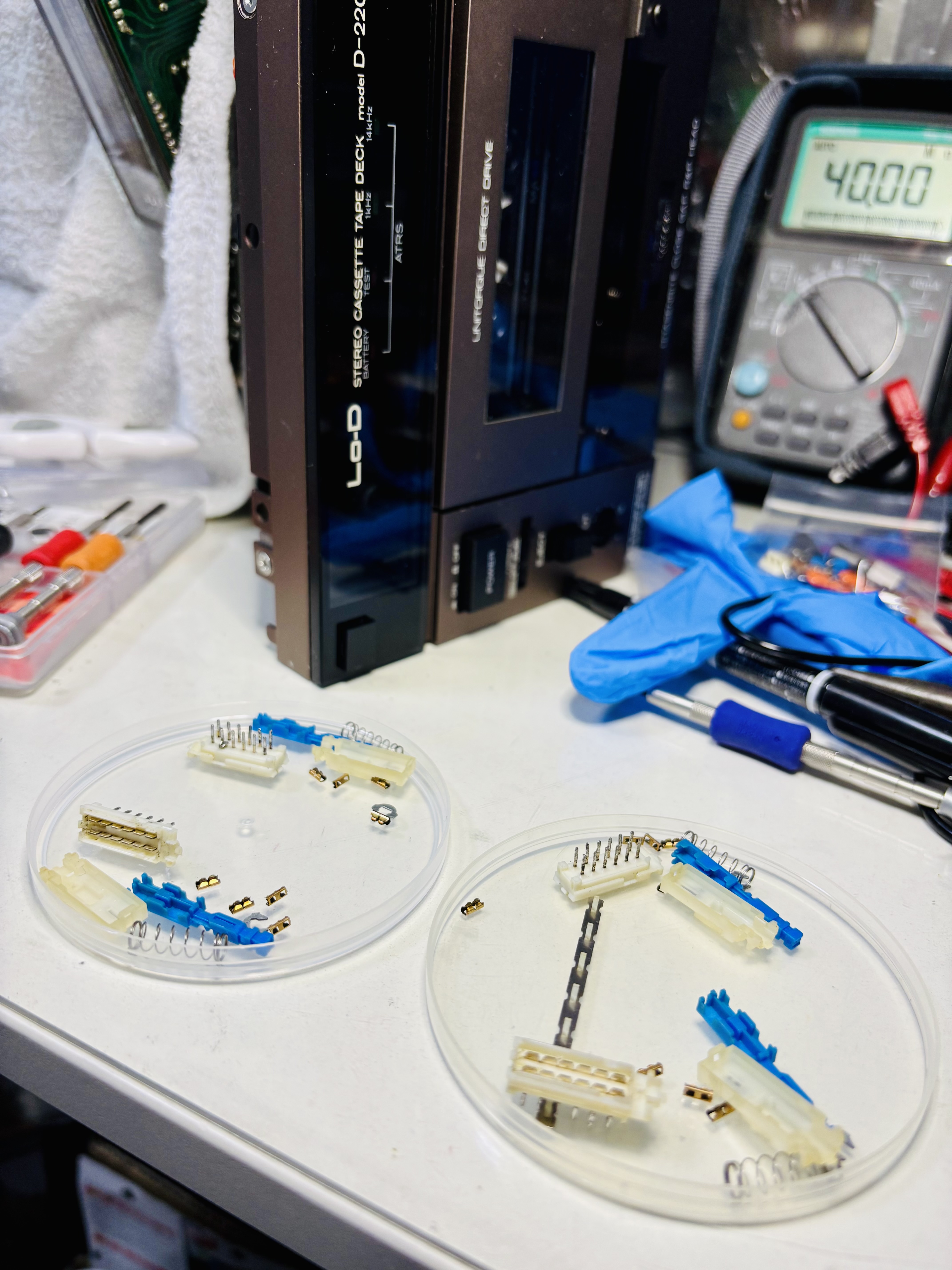

そのついでに、同種のスイッチ全てを分解して清掃を実施。

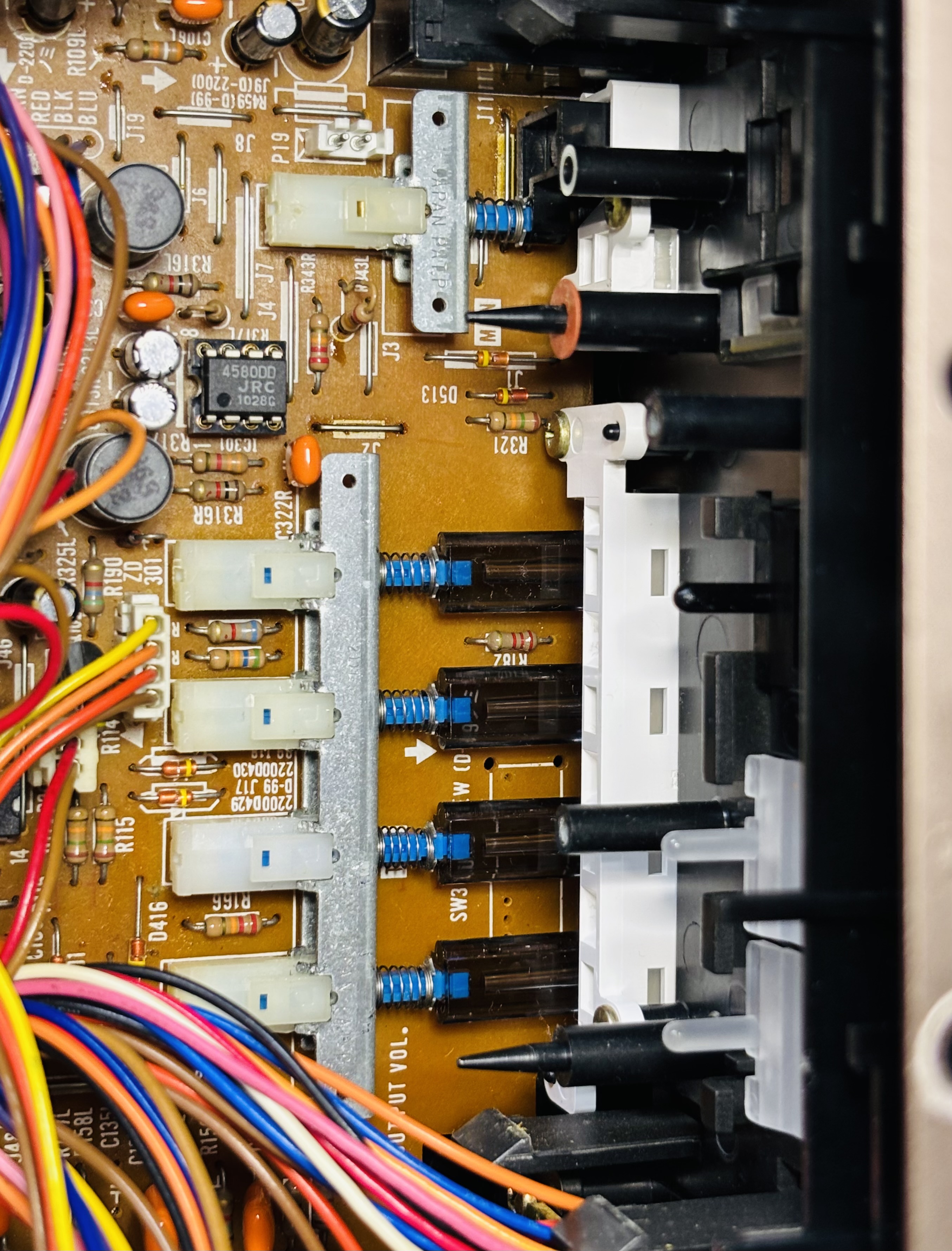

上の画像はテープポジションの切替スイッチです。
このスイッチは四つのスイッチが連動しているので、ちょっとひと手間必要です。
スイッチ自体は、モニタースイッチを除いて前面パネルを外さなくてもスイッチのみを取り外し出来るので、まぁ作業はやりやすいのですが、レベルメーターを基板ごとASSYで外さないと、手が入らずにちょっと大変になり......(￣◇￣;)
モニタースイッチは、ドルビーNRの切替やATRSスイッチが付いたプリント基板を外さないと、引っかかって外れません。

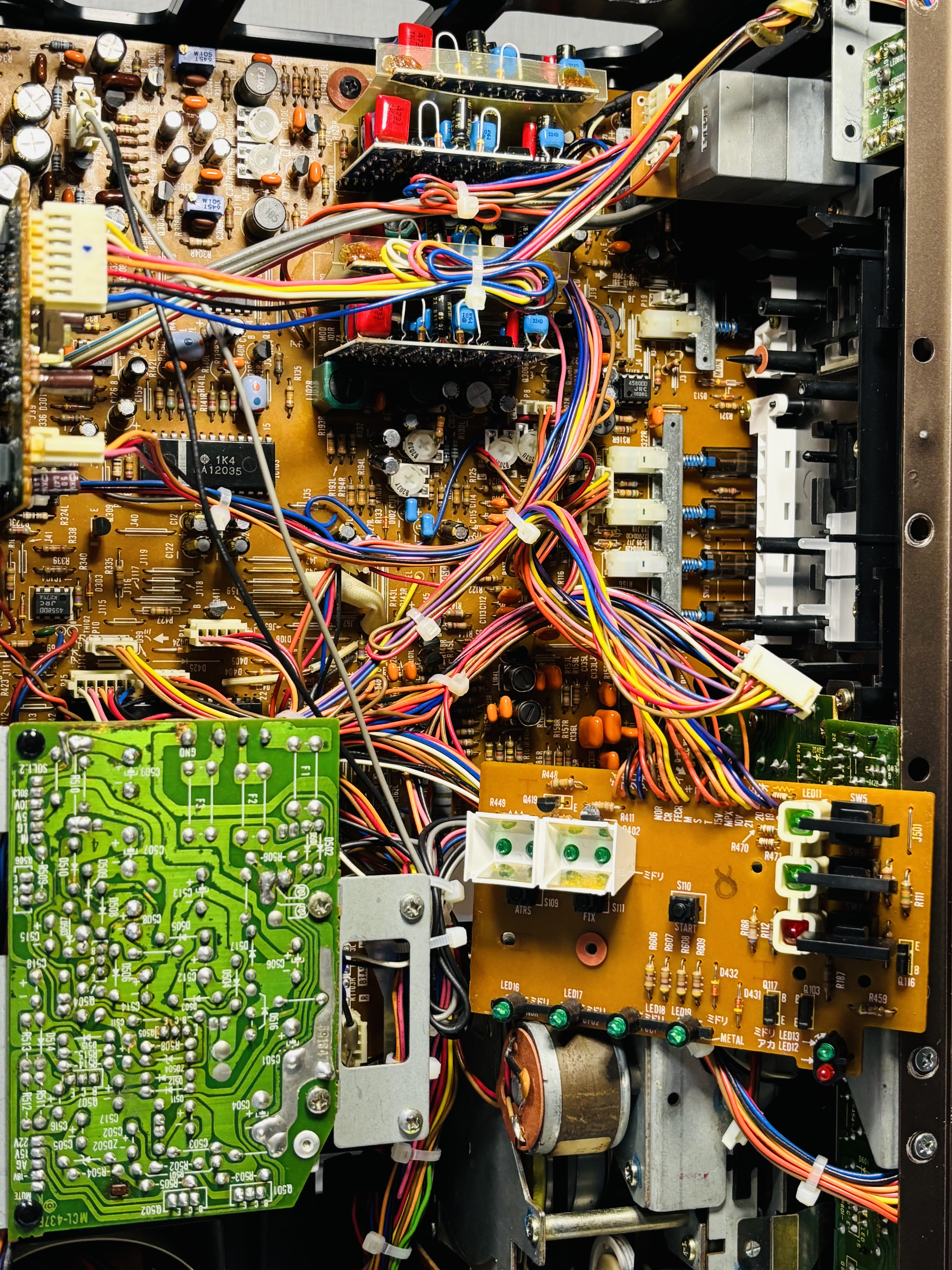

上の画像中のメカに寄りかかったLEDが付いた基板がそのプリント基板「DOLBY ATRS SWITCH PCB」です。
この基板を外すのにもレベルメーターをASSYで外す必要があるので、結局はメーター周りの結構な分解になりますね......σ(^_^;)

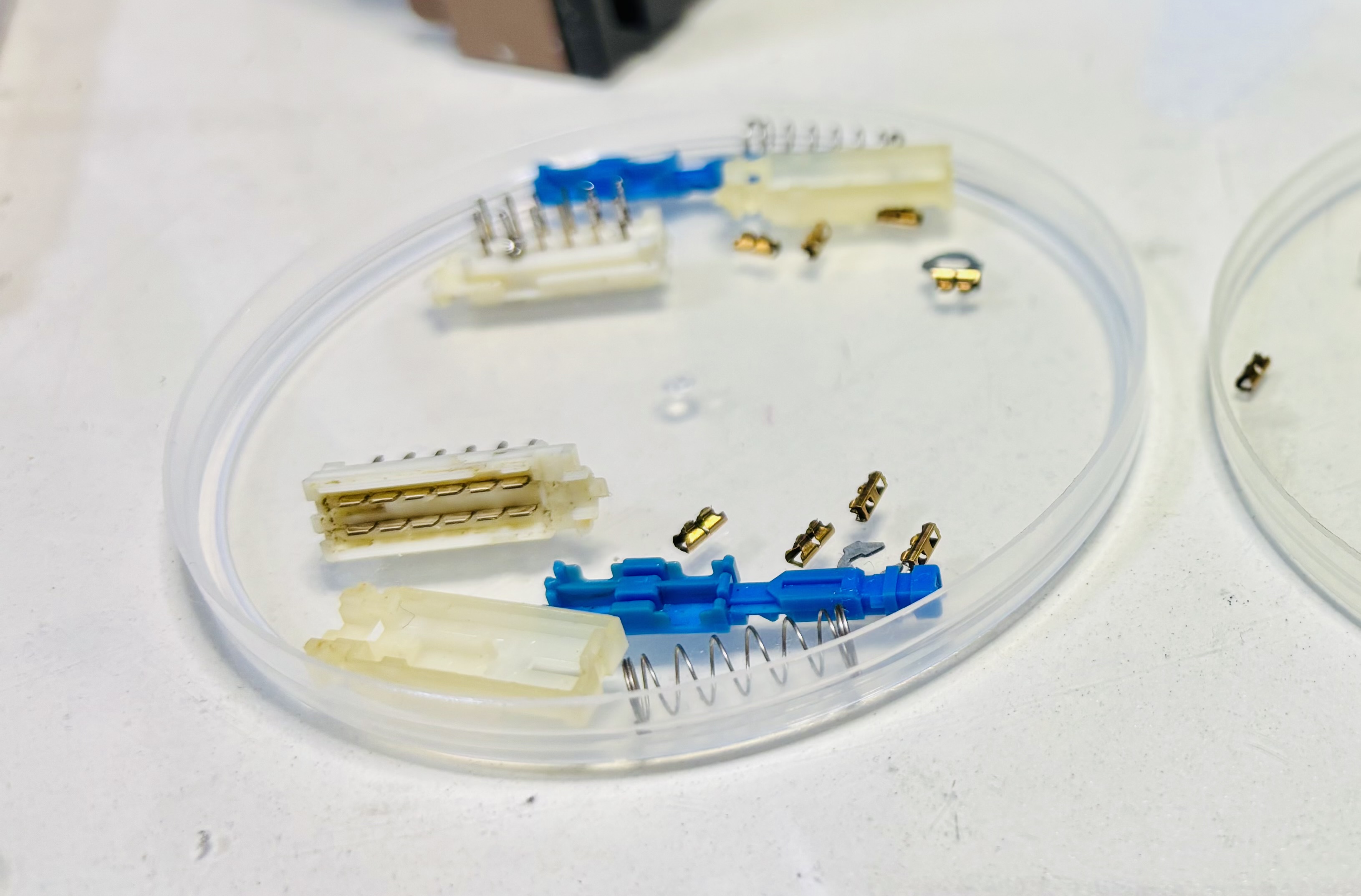

接点を綺麗にして動作バッチリにはなったんですが、テープポジション切替スイッチに切替時のポジションロックの為にメッチャ小さいスプリングを使っていまして、それが組立時にどこかへすっ飛んで行ってしまい、結果D-99部品取り機のお世話になるハメに......(T_T)
ホントはこんな作業を行う予定は無かったし、スイッチは小さいし、接点は更に小さいし、スプリングは飛ぶし......
......疲れた。＿|￣|○
前回が2024年2月10日の「Lo-D D-2200MB メンテ始末記：その13「タクトスイッチの交換 Part2」」ですからかなり間が開きました。
今回はと言うと......久しぶりにD-2200MBの電源を入れたら、LINEとMICの入力切替スイッチが接触不良！
Rチャンネルに信号が入らず＂仕方なく＂分解清掃する羽目になりました。
そのついでに、同種のスイッチ全てを分解して清掃を実施。
上の画像はテープポジションの切替スイッチです。
このスイッチは四つのスイッチが連動しているので、ちょっとひと手間必要です。
スイッチ自体は、モニタースイッチを除いて前面パネルを外さなくてもスイッチのみを取り外し出来るので、まぁ作業はやりやすいのですが、レベルメーターを基板ごとASSYで外さないと、手が入らずにちょっと大変になり......(￣◇￣;)
モニタースイッチは、ドルビーNRの切替やATRSスイッチが付いたプリント基板を外さないと、引っかかって外れません。
上の画像中のメカに寄りかかったLEDが付いた基板がそのプリント基板「DOLBY ATRS SWITCH PCB」です。
この基板を外すのにもレベルメーターをASSYで外す必要があるので、結局はメーター周りの結構な分解になりますね......σ(^_^;)
接点を綺麗にして動作バッチリにはなったんですが、テープポジション切替スイッチに切替時のポジションロックの為にメッチャ小さいスプリングを使っていまして、それが組立時にどこかへすっ飛んで行ってしまい、結果D-99部品取り機のお世話になるハメに......(T_T)
ホントはこんな作業を行う予定は無かったし、スイッチは小さいし、接点は更に小さいし、スプリングは飛ぶし......
......疲れた。＿|￣|○
