@karintou

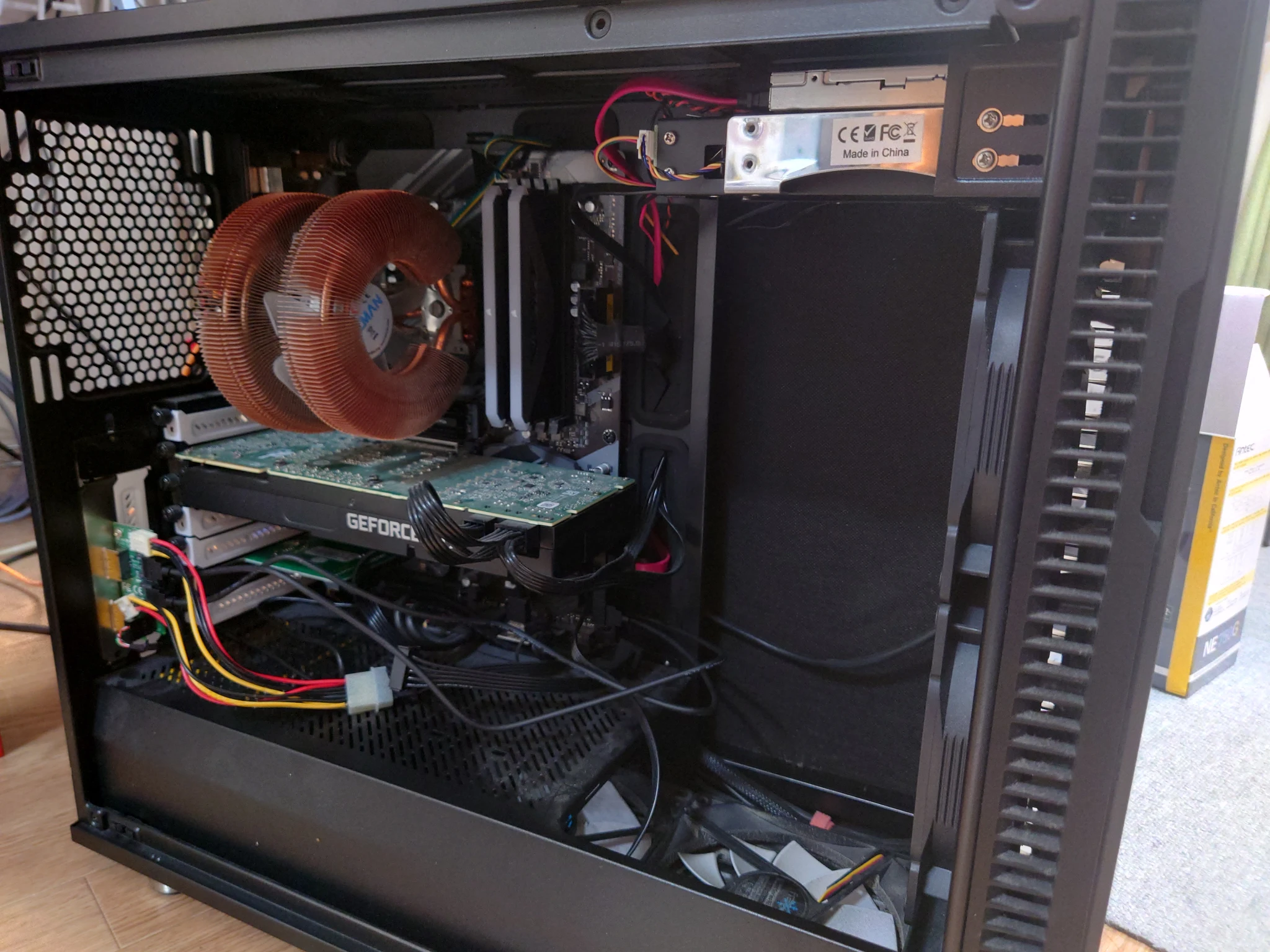

拡張カードを取り付けた図（縦のやつ）。拡張カードといってもPCIe接続では無い。SATA端子、USB端子、SATA電源を引っ張ってきてeSATAp端子に変換するだけのアダプター。今回はオンボード端子に繋いでいるので、eSATAで接続した機器はオンボードのコントローラーに接続される。

　ケースは近いうちにAntec P9に交換しようと思っているので、配線は適当。5インチフロントベイが1→3スロットに増えるのだ・・・！

ところで電源を覆うシュラウドがクソ邪魔。要らんわコレ。プラグイン式電源にケーブルを足すのが大変だった。
#PC #自作PC #SATA #eSATA #HDD

karintou

@karintou

3m ago

eSATA端子はUSB端子と一体の排他使用が存在し、USBケーブルとeSATAケーブルの両方を使う事ができる。
　ところで3.5インチHDDには必須の12V電源供給能力を持つのは、eSATAの進化版であるeSATApのみ。端子の両端に12V電源ピンが追加されている。つまりeSATA無印ではUSB電源線から貰った5Vしか供給できない。それどころか、USB端子を備えないeSATA端子では5Vの供給すらできず、ケーブルも一切の電力ラインを持たないものがある。
　つまりeSATAの長所を発揮できるのはeSATApのみ。しかしeSATAp製品は拡張カードもケーブルも少なく入手し辛い。
#PC #自作PC #SATA #eSATA #HDDRN: ...

karintou

@karintou

3m ago

eSATA端子はUSB端子と一体の排他使用が存在し、USBケーブルとeSATAケーブルの両方を使う事ができる。
　ところで3.5インチHDDには必須の12V電源供給能力を持つのは、eSATAの進化版であるeSATApのみ。端子の両端に12V電源ピンが追加されている。つまりeSATA無印ではUSB電源線から貰った5Vしか供給できない。それどころか、USB端子を備えないeSATA端子では5Vの供給すらできず、ケーブルも一切の電力ラインを持たないものがある。
　つまりeSATAの長所を発揮できるのはeSATApのみ。しかしeSATAp製品は拡張カードもケーブルも少なく入手し辛い。
#PC #自作PC #SATA #eSATA #HDD

karintou

@karintou

11m ago

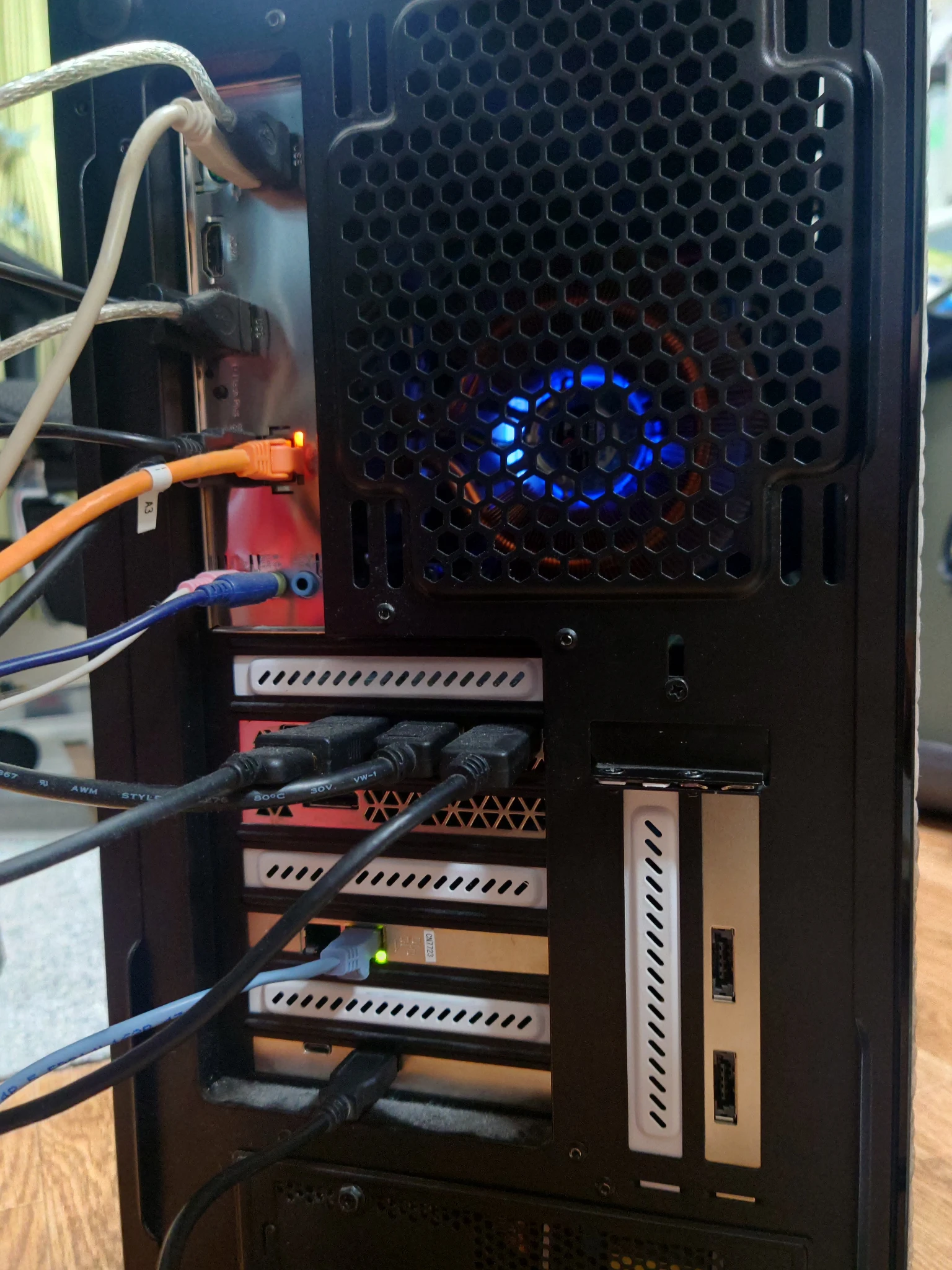

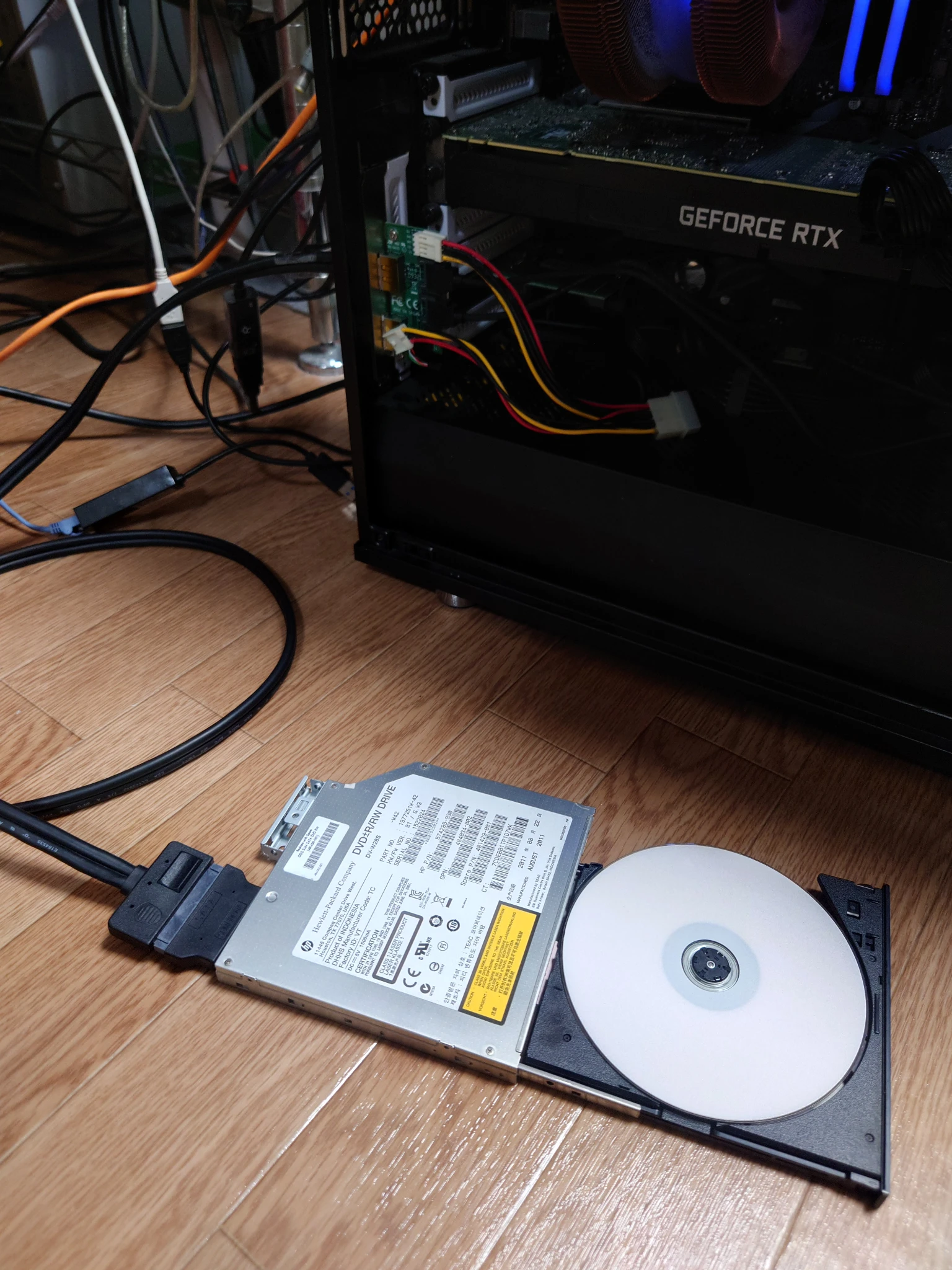

eSATA端子を増設してドライブを繋いだ図。簡単に内蔵用のSATA機器(HDD)やATAPI機器(ディスクドライブ)を接続できるので便利。

　eSATAとは、内部バスであるSATAを外に引っ張り出し、周辺機器の接続に用いる為の物理インターフェイス規格。端子形状が異なるだけで、流れる信号はSATAそのもの。元々USBが遅かった時代(USB2.0)に策定され普及しかかっていた規格。
　今ではSATAより高速なUSBを使う事が多いが、しかし3.5インチHDDをケーブル1本で接続できる点はメリット。電力消費の多い3.5インチHDDをUSBバスパワーのみで駆動できる製品はほぼ存在しない。またプロセッサーやチップセットのSATAコントローラーに直結できるので、USB-SATAブリッジチップを介さない分安定している。
#PC #自作PC #SATA #eSATA #HDDRN: ...

(2 file(s))

Infinity.ELF

@krsw

4m ago

正直ハーレーのロードグライド買うくらいならホンダのゴールドウィング買ったほうがいいぞ(宣戦布告)

Infinity.ELF

@krsw

3m ago

まぁ俺が好きにバイク買って維持出来る金があったらホンダのCBR400RかスズキのGSX-R 125買ってるわ
大型持ってないからこの2種のどっちかを買う

Infinity.ELF

@krsw

9m ago

尊師がハーレー乗ってたらハーレー自体がハーレー・ダビット尊って風評被害受けてそう(唐突)

Infinity.ELF

@krsw

4m ago

正直ハーレーのロードグライド買うくらいならホンダのゴールドウィング買ったほうがいいぞ(宣戦布告)

Infinity.ELF

@krsw

9m ago

尊師がハーレー乗ってたらハーレー自体がハーレー・ダビット尊って風評被害受けてそう(唐突)

karintou

@karintou

11m ago

eSATA端子を増設してドライブを繋いだ図。簡単に内蔵用のSATA機器(HDD)やATAPI機器(ディスクドライブ)を接続できるので便利。

　eSATAとは、内部バスであるSATAを外に引っ張り出し、周辺機器の接続に用いる為の物理インターフェイス規格。端子形状が異なるだけで、流れる信号はSATAそのもの。元々USBが遅かった時代(USB2.0)に策定され普及しかかっていた規格。
　今ではSATAより高速なUSBを使う事が多いが、しかし3.5インチHDDをケーブル1本で接続できる点はメリット。電力消費の多い3.5インチHDDをUSBバスパワーのみで駆動できる製品はほぼ存在しない。またプロセッサーやチップセットのSATAコントローラーに直結できるので、USB-SATAブリッジチップを介さない分安定している。
#PC #自作PC #SATA #eSATA #HDD

karintou

@karintou

40m ago

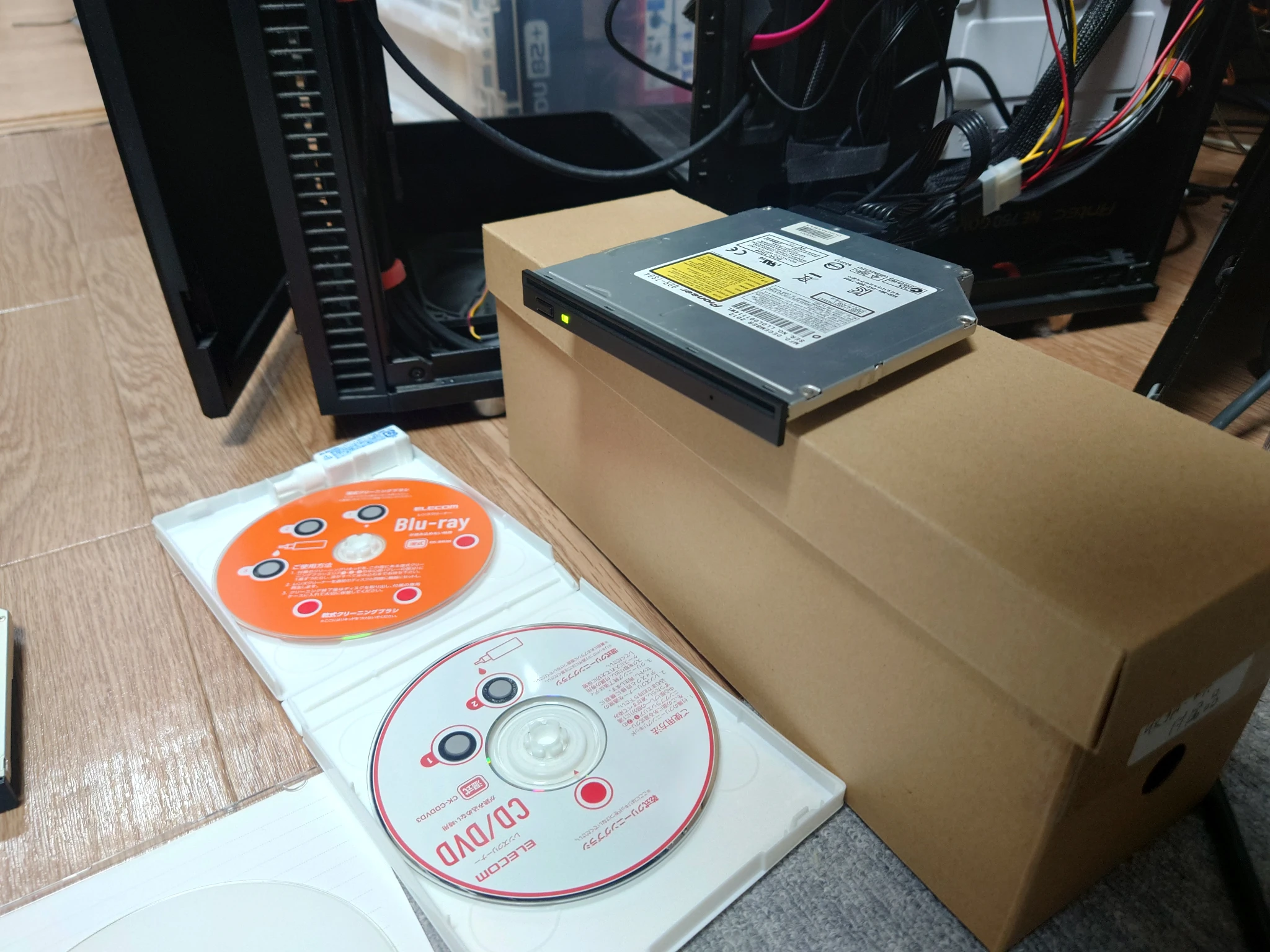

落札した中古BDドライブ(Pioneer BDR-TS04)のテスト風景。
