(10分IoT)ESP32をwifi接続して温度・湿度をグラフ化(Ambient)

Last updated at Posted at 2021-02-28

目的

Iot入門として温度・湿度をサーバーにて可視化できるようにします。

使う機材・サービス

マイコン:ESP32
温度・湿度測定:DHT11
可視化サービス:Ambient

ESP32-DevKitC - プログラミング入門
Arduino ESP8266で温度・湿度を測定し、Ambientに送ってグラフ化する

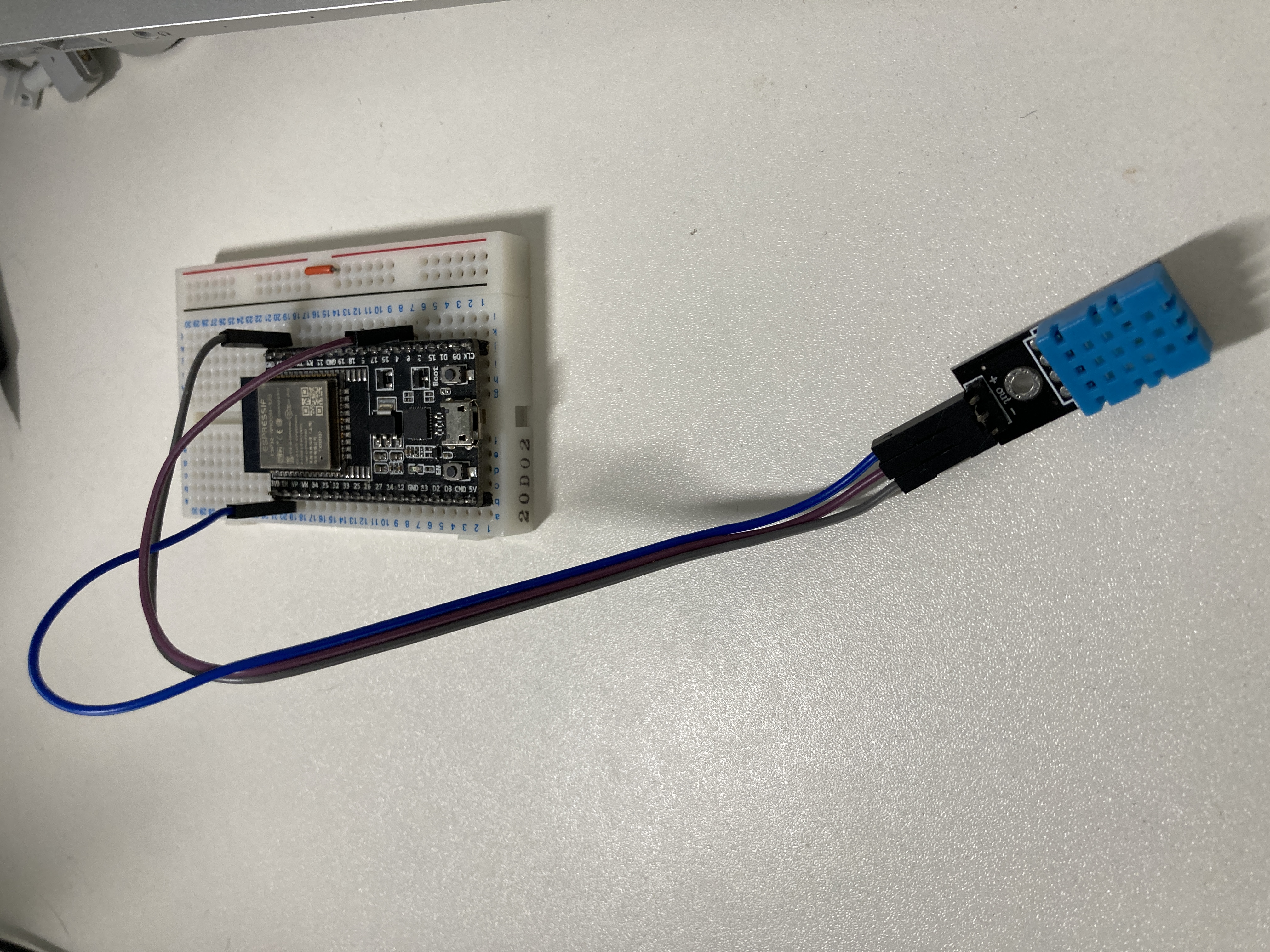

結線図


コード

※DHTなどのライブラリはインストールしておいてください※


#include <WiFi.h>
#include <Ambient.h>
#include <DHT.h>

#define channelId XXXX  // 生成したAmbientチャネルID
#define writeKey "XXXXXXXX"  // Ambient のライトキーをセット

WiFiClient client;
const int PIN_DHT = 4;
DHT dht(PIN_DHT,DHT11);
Ambient ambient;

//WiFiのIDとPASS
const char *ssid = "XXXXXX";  //wifiのssid
const char *password = "XXXXXXX";  //wifiのパスワード

void setup() {
  Serial.begin(115200);
  // WiFiに接続
  Serial.println(ssid);
  Serial.print("Waiting for Wi-Fi connection");
  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");


  ambient.begin(channelId, writeKey, &client);  //  チャネルIDとライトキーを指定してAmbientの初期化
  dht.begin();
}

void loop() {
  // put your main code here, to run repeatedly:
    // DHT11から読み込み
    float t = dht.readTemperature();
    float h = dht.readHumidity();
    delay(200);
    if (isnan(t) || isnan(h)) {
      Serial.println("Failed to read from DHT sensor!");
      return;
    }
    //シリアルモニターに温度・湿度の表示
    Serial.println("Temperature: " + String(t) + "C   Humidity: " + String(h) + "%");

    //Ambientに温度と湿度を送る
    ambient.set(1, t);   //データセット
    ambient.set(2, h);
    ambient.send();   //  Ambientにデータを送信
    //データ取得頻度
    delay(1000*20);  //1000ミリ秒=1
}

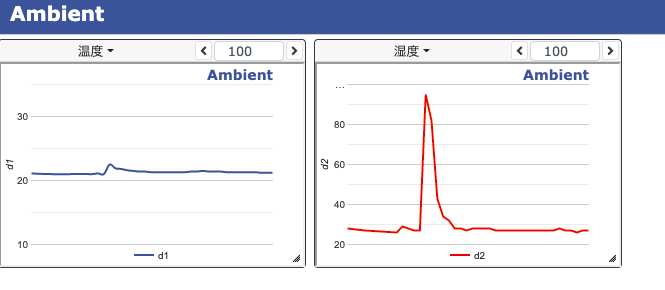

結果
