背景：ボタン電池でESP32を動かしたい理由

　Raspberry PiやArduino、ESP32を使ったプロトタイピングの場合、
　　・電源ケーブルが必要
　　・設置時の配線の取り回しの工夫が必要
　　・バッテリーのサイズが大きくなる

　上記が原因で、機能・見た目の両方がスマートな実験が行えない場合がある。
　　・微妙な隙間に設置したい
　　・人/動物が持つor取り付ける上で重さも十分軽い方が良い
　　・ハードウェア（回路全体）を小型化したい
　
　上記のような条件・要望の時、ボタン電池でESP32を動かす手段があると、
　開発の自由度がグンと上がりそうだったので実施いたしました。

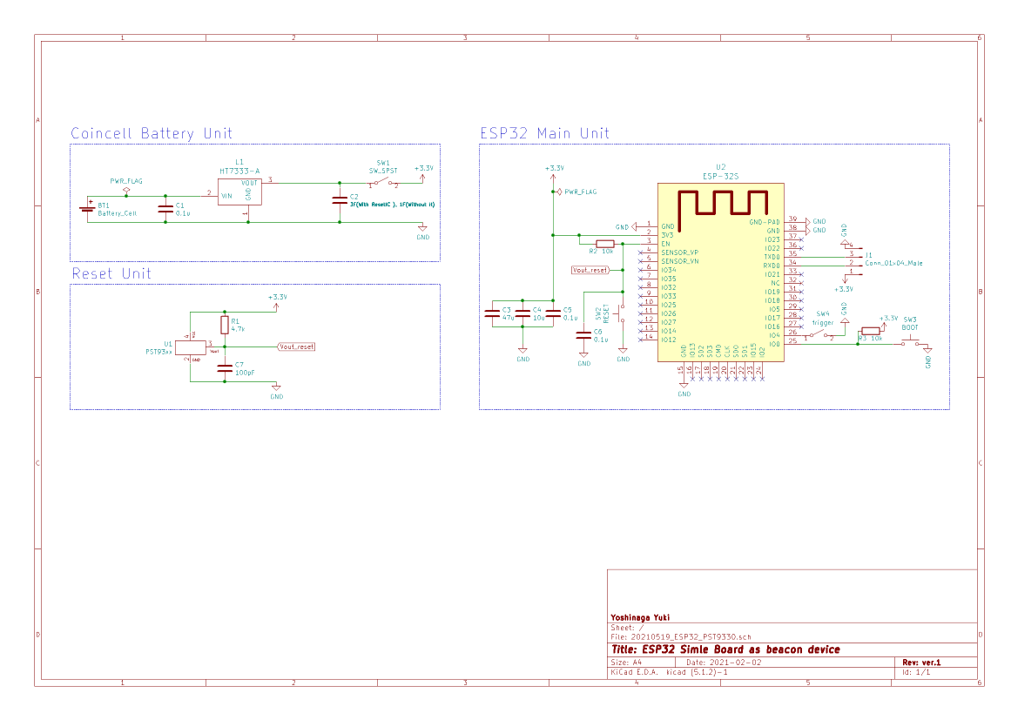

回路図

　主に３つのパートに分けて作図しております。
　以下に各部の説明をそれぞれ簡単に記載します。
　※代替パーツや実現法を本記事の末尾に記載しております。
　　ぜひ最後までご覧いただけますと幸いです。。

Coincell Battery Unit

　コイン電池はLIR2032の充電可能な電池を使用。
　※画像クリックでリンク先が新規ウィンドウで開きます。

　コイン電池の電圧（充電時4.2V）を、ESP32用（3.3V）に変換する
　レギュレーターHT7333（表面実装用）
　※画像クリックでリンク先が新規ウィンドウで開きます。

　コンデンサは電圧の規格が5V(≒3.3V×1.5倍)で3Fを活用
　リセットICを使用しないとき、容量は1Fでも安定動作した。
　※画像クリックでリンク先が新規ウィンドウで開きます。

Reset Unit

　 電源電圧の監視とリセットによる保護にはPST9330を使用。
　コイン電池の電圧が、使用に応じて降下し、
　電池及びレギュレータからの出力電圧が3.0V以下になったとき、
　リセットIC(PST9330)からESP32のリセットピンにLOWを入れ続け、
　微妙な電圧の領域で何度も再起動をしESP32が壊れることを防ぐ。

ESP32 Main Unit

　傾きスイッチを使って、自宅郵便ポストのフタが開けられたら、
　ESP32の省電力モードである、Deep Sleepモードから起動して
　Gmailに郵便物投函メールを送信する内容をArduino IDEで実装した。

　ESP32はチップを購入し、KiCadを使って自作したPCBボードに表面実装した。
　（※詳細は以下を参照）

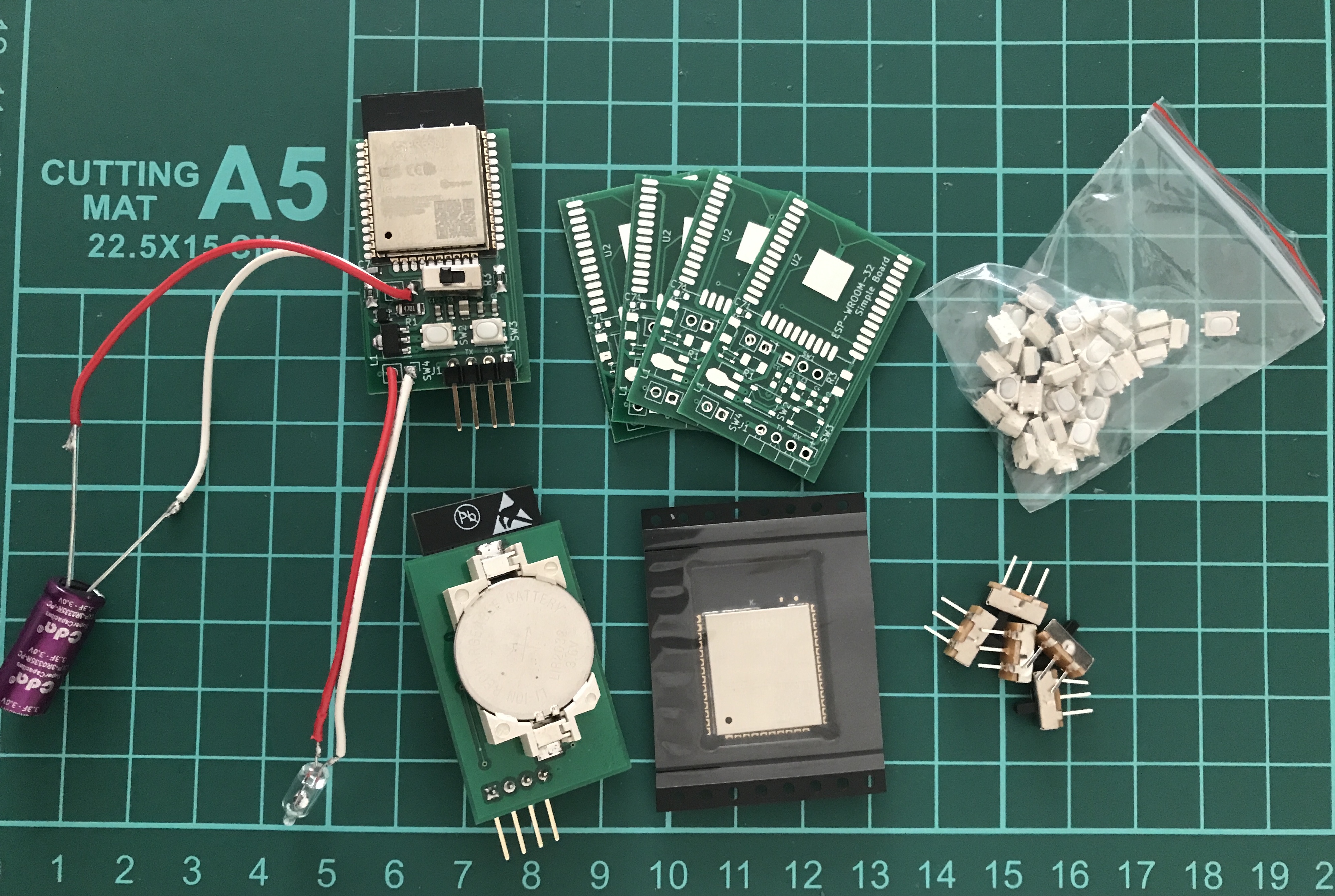

実際に作った物の外観

　実際に作った物の外観は以下の写真の通りです。
　（KiCadを用いて自作した回路基板の裏面にボタン電池を実装しています。）

Udemy講座のご紹介（※91%offクーポン付リンク）

　Udemy講座上にて詳細（図面・コード）を公開中。
https://www.udemy.com/course/iotkicadesp32/?couponCode=AB1FE0A49F57C5269436

　リンクから進んでいただくとクーポンが適用されます。是非ご覧を！
【講座内容】
　・KiCadを使った電子回路基板（PCBボード）の作成方法
　・ご家庭にある料理用のホットプレートを使った安価な表面実装方法
　・ボタン電池とESP32を使った小型IoTセンサー（郵便投函メール通知機能）

その他補足

　上記クーポン付きリンクが切れている際はご連絡いただけますと幸いです。
　yyoshinaga2021udemy@gmail.com
　ご意見ご要望、「こういうの作って！」等ございましたら、ご連絡ください！

YouTube 動画（Udemy講座での実施内容の概要を動画でご覧いただけます。）

　●コイン電池の充電器
　　※画像クリックでリンク先が新規ウィンドウで開きます。

　●コイン電池の電圧（充電時4.2V）を、ESP32用（3.3V）に変換する
　　レギュレーターHT7333
　　※表面実装せず、はんだ付けやブレッドボードの場合用

　●コンデンサ規格電圧3.0V, 7.0F　（要２個）
　　コンデンサは直列に接続すると容量は減る。
　　（同じコンデンサを２つ直列に接続すると、容量は1/2に）
　　ただし、直列の場合、１つ１つのコンデンサにかかる電圧は小さくなる。
　　レギュレーターの出力電圧3.3Vに対して安全に利用できるように、
　　同じコンデンサを2つ直列に接続し実現する方法も考えられる。
　　※自宅にある規格電圧3.0V,容量3.3Fのコンデンサ1つでも動作したが、
　　　安全上非推奨。（製造側にも安全率があるとの事だが、、、）
