さて、キャビネットからシャーシを取り出し、分解してみましょう。


シャーシは操作面と背面、底面の３面がコの字型の板金（鉄製）でできています。
操作面と背面は茶色の塗装がされています。
残りの一面（スピーカー側）はアルミ板で覆われており、
回路の四方を金属ケースで固めることでハムの侵入を防いでいます。



ネジが上下それぞれ３点ずつ。これを外せば内部の回路を見ることができます。

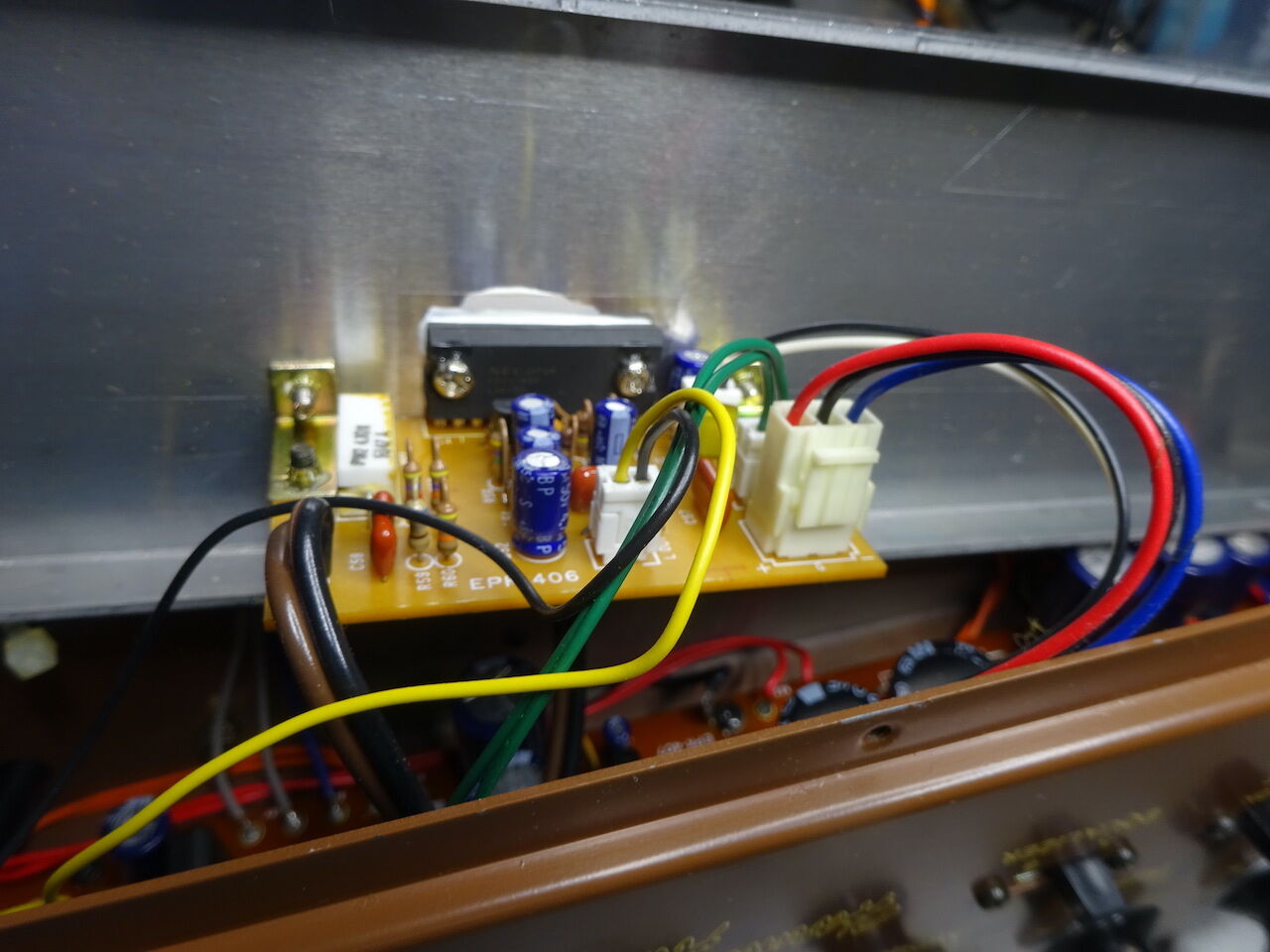

アルミ板にパワーアンプが取り付けられていました。EPK-406 基板。
パワーアンプ IC は uPC1188H（日電）。
80年代から90年代にかけてオーディオアンプでよく使われた IC です。
残念ながら製造終了品です。いろいろなサイトを探していますが入手難です。
これが壊れていたら修理不能ということになるかもしれません。

次に電源＋プリアンプ基板を見てみましょう。


EPK-407 基板。
大雑把に言って、右半分が電源部、左半分がプリアンプ部です。
プリアンプ部は真空管 12AX7A が使われているため、高電圧が加わっています。

写真では見づらいですが、高電圧が加わる部分の抵抗には酸化金属被膜
抵抗（1W）が使われています。たとえばプレート抵抗やカソード抵抗などにも。
カソード抵抗自体は大きな電圧・電流は加わらないのでカーボン被膜抵抗でも
性能的には充分なのですが。酸化金属被膜抵抗を使うことがこだわりなのかもしれません。
これまで見てきた70年代後半以降の Guyatone のアンプではカーボン被膜抵抗 (1/2W) を
使っていることが多く、これほど酸化金属被膜抵抗を使っている例はありません。

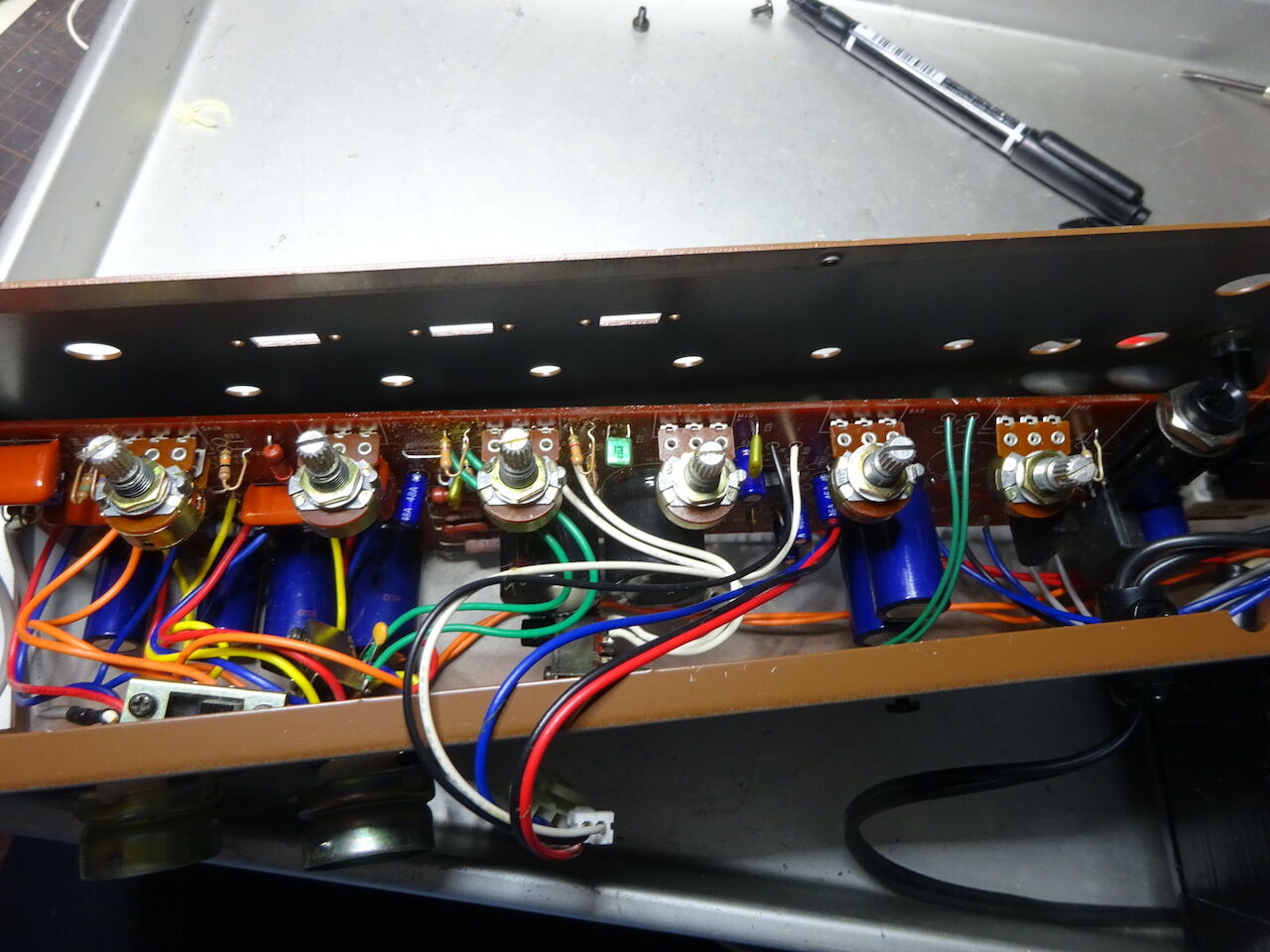

シャーシ背面の高さよりちょっとだけ小さな幅の基板にこれだけの
部品が収まっています。良く言えばコンパクト。でもメンテナンスが
しにくい構造です。
基板を取り外そうとすると基板を留めるネジ３点、ポット類、ジャック類の
ナットを外すだけでなく、基板の手前にあるGAIN, BRIGHT, EQUALIZER の
スライドスイッチ、INPUT ジャック、LINE OUT ジャックまで外さねば
なりません。つまり操作面のパネルについている部品をすべて外さない限り
EPK-407 基板のメンテナンスはできないということです。

姉妹機 HP-200BT(上) と記念撮影。




普段はアンプを入手したら分解して回路を見て回路図を採取し、
修理や部品の交換などのメンテナンスをします。
今回の HP-300A は回路図を採取したものの、部品の交換を
伴うことは行っていません。状態が極めて良く、差し迫っての
メンテナンスが必要ではない、という理由もあります。
HP-300A が特に入手難になっており、さらに技術情報が不足していることも
あり、オリジナルの状態を維持しておくことが重要と判断しました。
すでに製造から２７年経過した個体なのでメンテナンスした方が良いの
ですが、演奏上の不具合が生じないうちはこのままにしておこうと思います。

とはいえ、例外的に部品の交換をした部分があります。ゴム足です。



本体の保存状態は良かったのですが、ずっと同じ向きに置かれていた
ためかゴム足が劣化してひび割れていました。
オリジナルと同じものは入手できないのでホームセンターで
売っていた同等品で交換。高さが変わるので劣化したものだけでなく
４点すべて交換です。

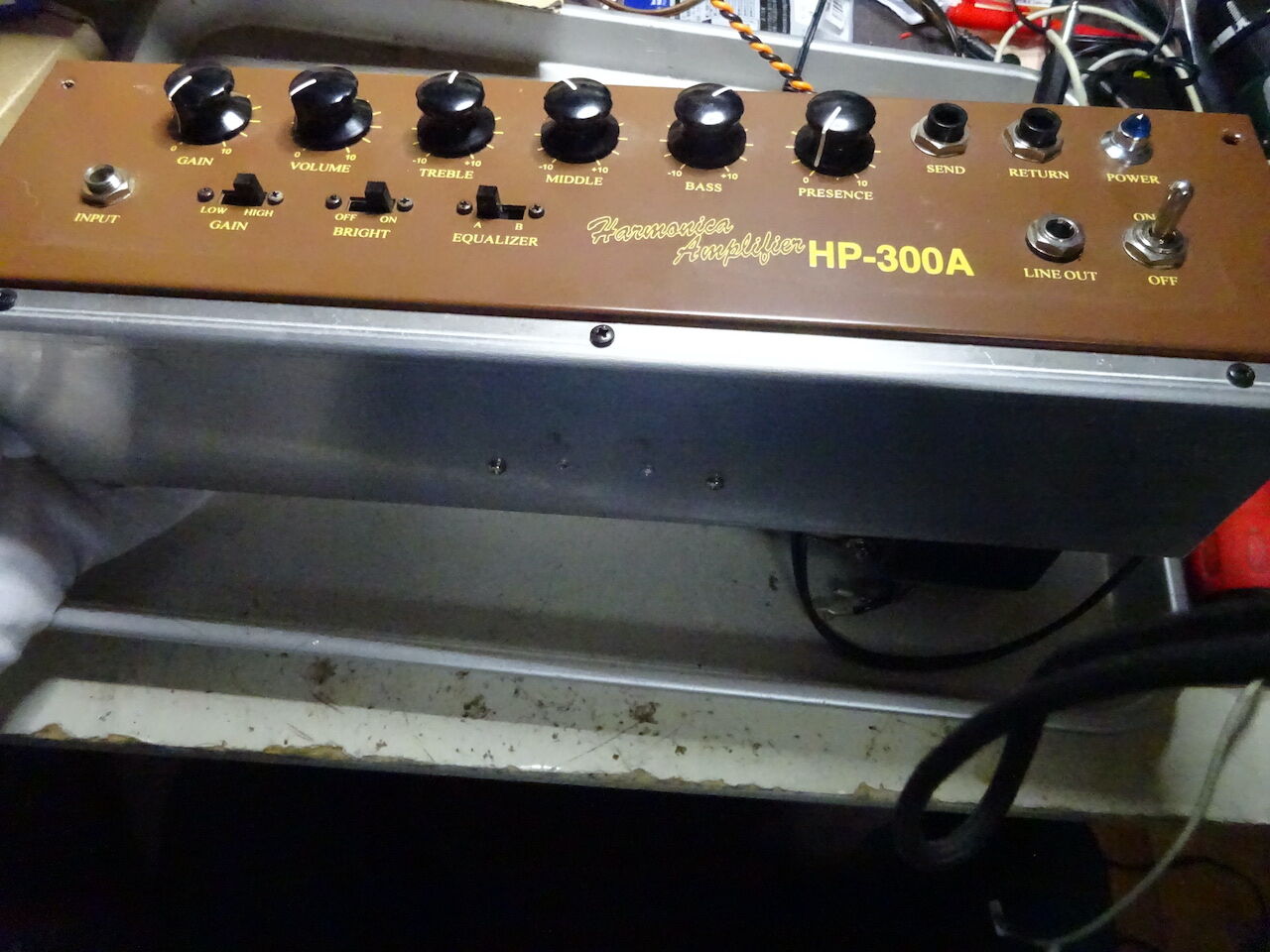

操作部パネル。
トーンコントロールのTREBLE, MIDDLE, BASS はセンタークリック付き。
１２時の位置を0dB として±10dB の目盛がついています。
ツマミをこの位置に揃えるのを基準として音色を調整します。
このクラスのアンプ、それも半導体パワーアンプの機種には珍しい
PRESENCE も備わっています。
SEND-RETURN, LINE OUT も装備されており、多様な演奏シーンに
対応できる仕様になっています。



背面。

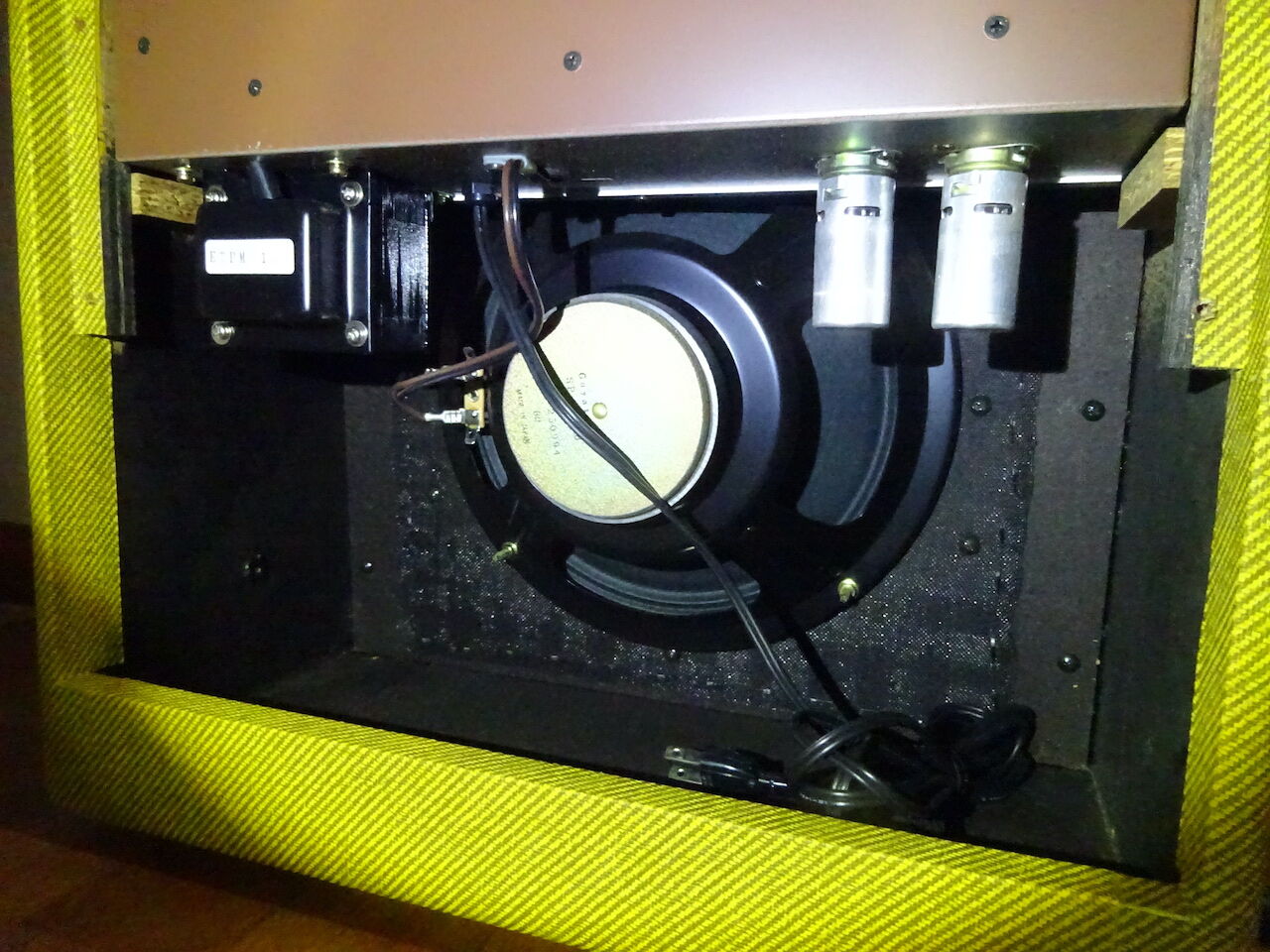

バックパネルを外すと


電源トランス、真空管２本、スピーカーが現れます。
スピーカーは 25cm 広帯域型 SP-2518  8Ω。
電源トランスは ETOM-130。
どちらも Guyatone のギターアンプでは使われていないものです。

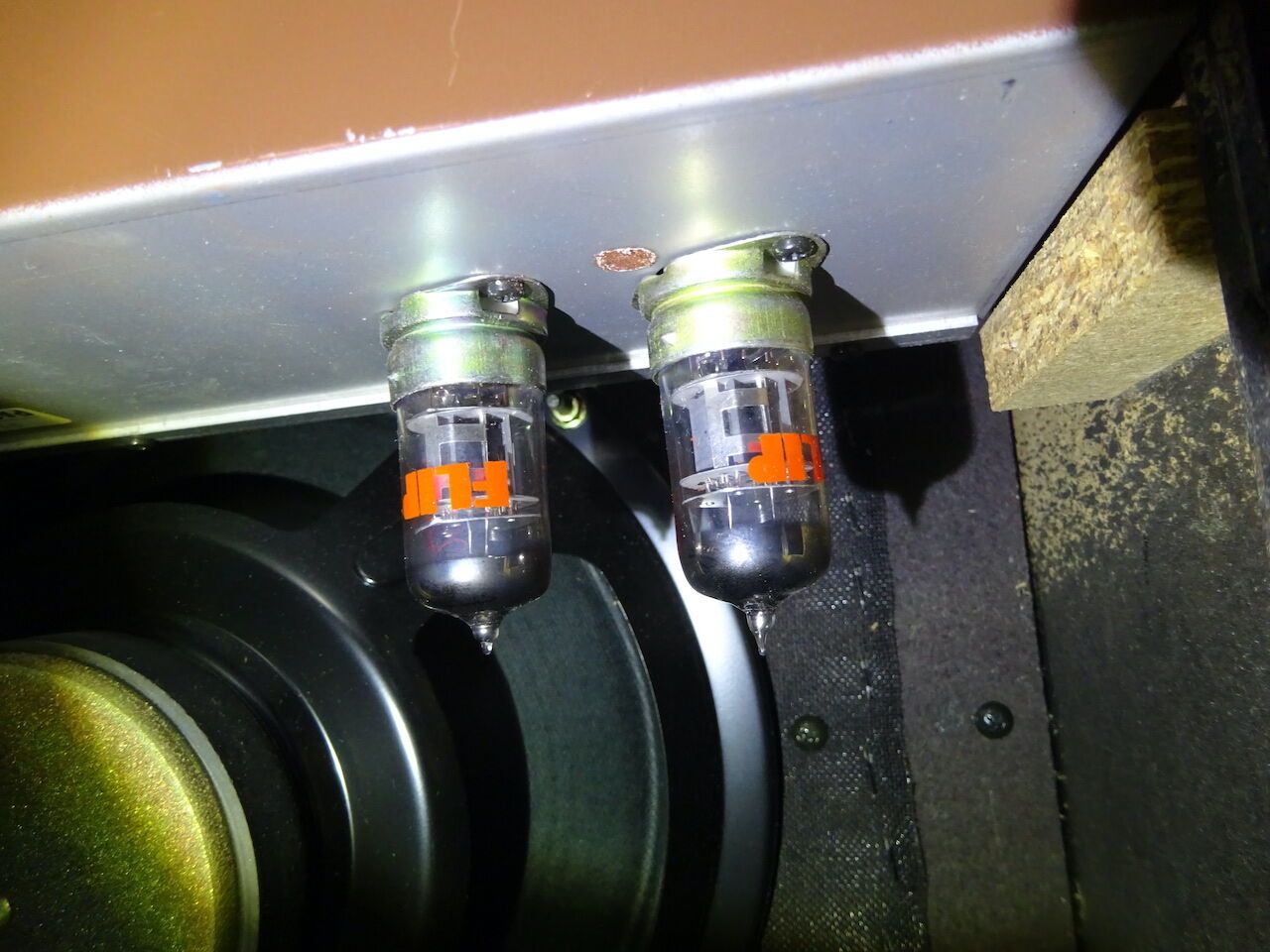

シールドカバーを取り去ると 12AX7A ２本が現れます。
オレンジ色で "FLIP"のロゴ 。Guyatone 製品ですねぇ。

私が入手した HP-300A はとても状態が良く、あまり使用されていない
と推測される個体でした。シリアル番号から 1994 年製造ということが
わかります。新発売と同時期に購入されたようです。



両面印刷の「取扱説明書」１枚も添付されており、表には通常の取扱説明、
裏には妹尾隆一郎氏による「HP-300A セッティング例」が記載されています。

取扱説明書に記載されている「主な特長」と「仕様」を抜粋します。
---- ここから ----
■主な特長

■トップ・ハーピストとのプロジェクトにより開発された
　チューブアンプ。コシの強さはもちろん、音の喰いつきが
　良く、アタック音がダイレクトに伝わり、しかも、ハウリン
　グ対策も万全です。
■ゲイン・コントロールとゲイン切換えスイッチにより、低
　出力のマイクロフォンまで、どのようなマイクでも入力
　可能です。
■イコライザー切換えスイッチにより、柔らかいナチュラル
　な音色から、ギターアンプに近いタイトな音色まで、幅広
　いサウンド・コントロールが可能です。
■プリアンプに２本の真空管を使用。ナチュラルな歪みが得
　られます。

　（中略）

■仕様

■出力：最大50W／平均30W
■スピーカー：25cm 広帯域型×1
■コントロール：ゲイン、ボリューム、トレブル、バス、プレゼンス
■スイッチ：ゲイン切換え、ブライト切換え、イコライザー切換え
■ジャック：インプット、エフェクトループ（センド、リターン）、ラインアウト
■入力インピーダンス：1MΩ（ロー・インピーダンス、
　　　　　　　　　　　ハイ・インピーダンスどちらのマイクにも対応）
■消費電力：37W
■使用真空管：12AX7A ×2
■外形寸法：420(W)×360(H)×220(D) mm
■重量：10kg

---- ここまで ----

また、裏面の「HP-300A セッティング例」ではコントロールの使い方と
実際の設定例について詳しく書かれています。
「実際の体験によるセッティング例」として３種のマイク別設定例が
それぞれ２例ずつ紹介されています。

　　a.　シュアー 545SD
　　b.　「グリーンバレット」、「ブルースブラスター」、「アスタティック」など
　　c.　ハーピスト 15M （シェイカー）

ハーモニカアンプの場合ハーモニカだけでなくマイクが必要で、別途購入
しなければなりません。何を購入すべきか迷うところですがマイクの例が
記載されているのでマイク選択の良い指針になります。

「基本的なセッティング」の中で妹尾氏がアンプの開発に深く関わったことを
推測させる文章があるので引用します。
---- ここから ----

　トーン・コントロールの回路は真空管を使用し、ギターアンプのトーン・コン
トロールとは全く発想を変え、オーディオのトーン回路にかなり近い設計になっ
ていますので、基本設定からミドルを上げて行くと低音が増すように感じら
れると思います（ギターアンプとの違いが先ず、ここで見られることでしょう）。
しかし、ミドルを上げた状態で「EQUALIZER スイッチ」を右側「B」に切り換
えると、中域だけが上がったように聴こえてきます。つまり、トーン・コントロ
ールがギターアンプに近い感じになるというわけです。

---- ここまで ----

最初に個人的な話になりますが、私はハーモニカを演奏することはずっと
ありませんでした。音楽の楽しさを知ったのが当時ブームだった
フォークソングからということもあり、高校の頃はハーモニカホルダを
首にかけて弾き語りをしたことはあります。
1976年から 1979年にかけて、PLAYER 誌に連載されていた妹尾隆一郎氏の
「ハープ講座」（毎月１ページ）を楽しみにしていました。
どちらかと言えばブルースハープに関することよりも脱線した話題の方が
多く、またその内容が面白いのでそれを楽しみにしていた読者も多かったよう。
連載開始当時からではなく途中(1977年ころ)から読み始めたため、
譜面（テンホールの穴の番号がついている独自のもの）の読み方が
わからない。練習曲の譜面があってもモノにできないので上達するはずも
ないのですが、それでもベンドは”吸う”、”吹く”ともなんとか身につけました。

今回取り上げるのは、その妹尾隆一郎氏が開発に携わった"世界初の"
ハーモニカアンプ HP-300A です。
1994 年に発売され、ハーピスト達に支持されロングセラーになりました。
ただ（ブランドは残っているものの）Guyatone が倒産し製造が終了、
さらに2017年に妹尾氏も亡くなり、アンプに関する情報が皆無に
なってしまっています。
今でもこのアンプを探しているハーピストは多いようで、中古であっても
オークションで高額で取引されています。

Guyatone のアンプの回路図を採取するようになって、いつかは HP-300A も
回路図を採取して公開しようと思うようになりました。
特に妹尾氏の公認サイトによると
「僕がプリアンプの簡単な設計図をその場で書いた」
ということなので、どのような回路か非常に興味がありました。
妹尾氏が亡くなって4年が経とうとしています。このままだと
このアンプの技術的な側面は闇に葬られてしまいます。
発売から２７年経過しています。現状では故障しても修理してくれる
工房を見つけるだけで苦労するはず。
少なくとも回路図を採取して公開することが重要と考えていました。

HP-300A を入手して回路図を採取したので前回の投稿で公開しました。
回路図があることで修理が容易になるので、修理を引き受けてくれる
アンプ工房が増えることを期待します。
アンプ内部の写真の提示や技術的な考察は次回以降の投稿で
行いたいと思います。

Guyatone のハーモニカ専用アンプ HP-300A の回路図を採取したので
公開いたします。

姉妹機 HP-200BT の回路図はこちら。



回路図

20210616 初出

PNG:
電源

プリアンプ

パワーアンプ

PDF:

シャーシを取り出してみます。


真空管は位相反転段の 12AX7 と 6L6GC x 2。
FLIP 2000, 3000 では GE の 6L6GC が使われていることが 1978 年の
カタログには記載されていました。この個体の 6L6GC も GE 製。
交換されてはいないようです。ただゲッターがずいぶん減っているよう。

ちょっとアングルを変えてみます。


右のトランスは電源トランス ETPV-210。ブロックコンデンサ２個を挟んで
チョークコイル SCH-001、奥にあるのが出力トランス ETO05P33。
右側の 6L6GC に隠れるようにバイアス調整用ポットのつまみがあります。
奥まったところにあるのでバイアス調整をするときにちょっと不便です。
でも後にリリースされた FLIP 1500, FLIP 500 のように目に付くところに
配置するのも考えもの。ユーザーが安直に操作してしまいそうで。

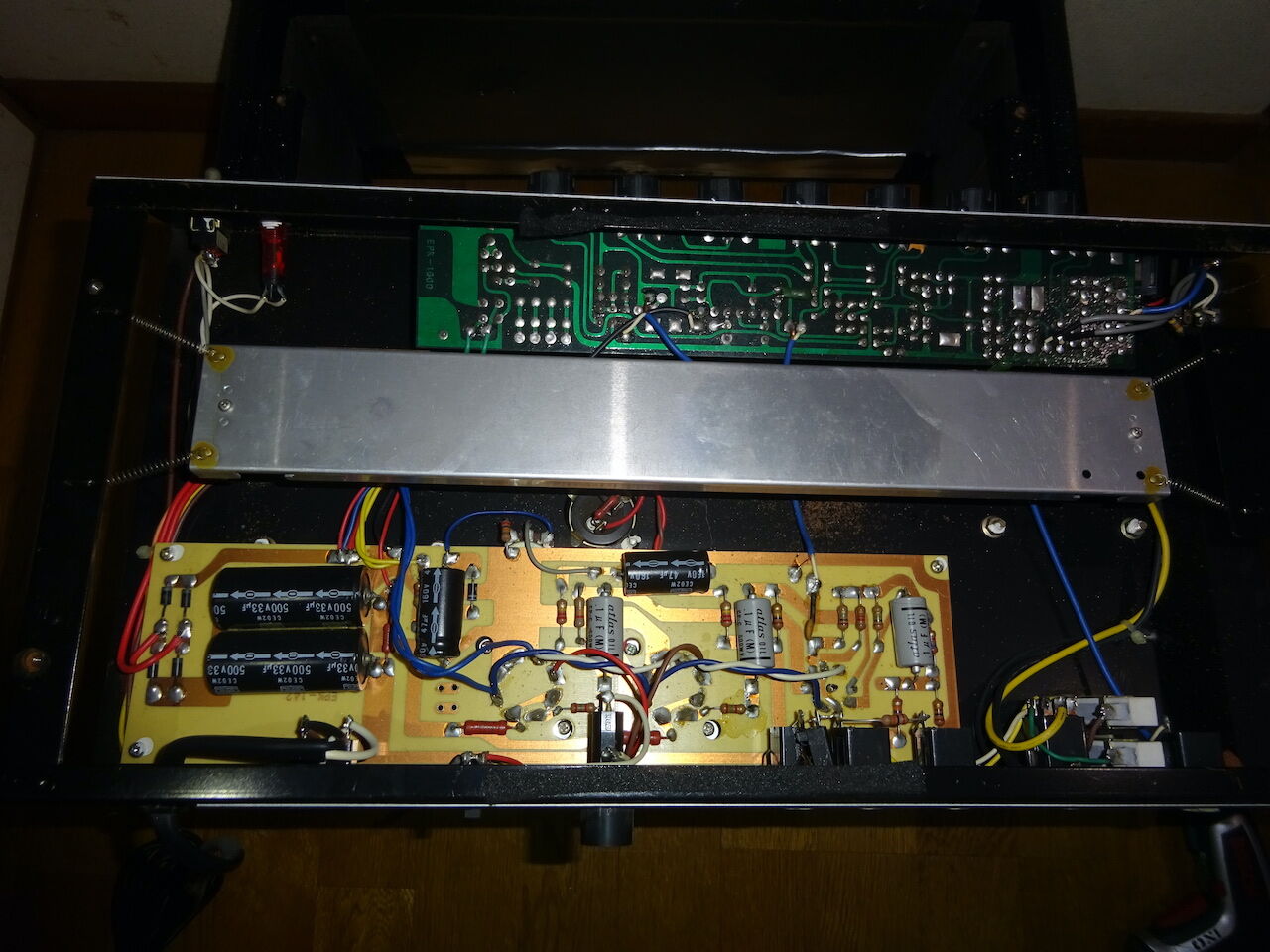

さてシャーシの中身。


やっぱり、宙吊りのリバーブ。メンテナンスの際には邪魔になるので
スプリングを外しておきます。

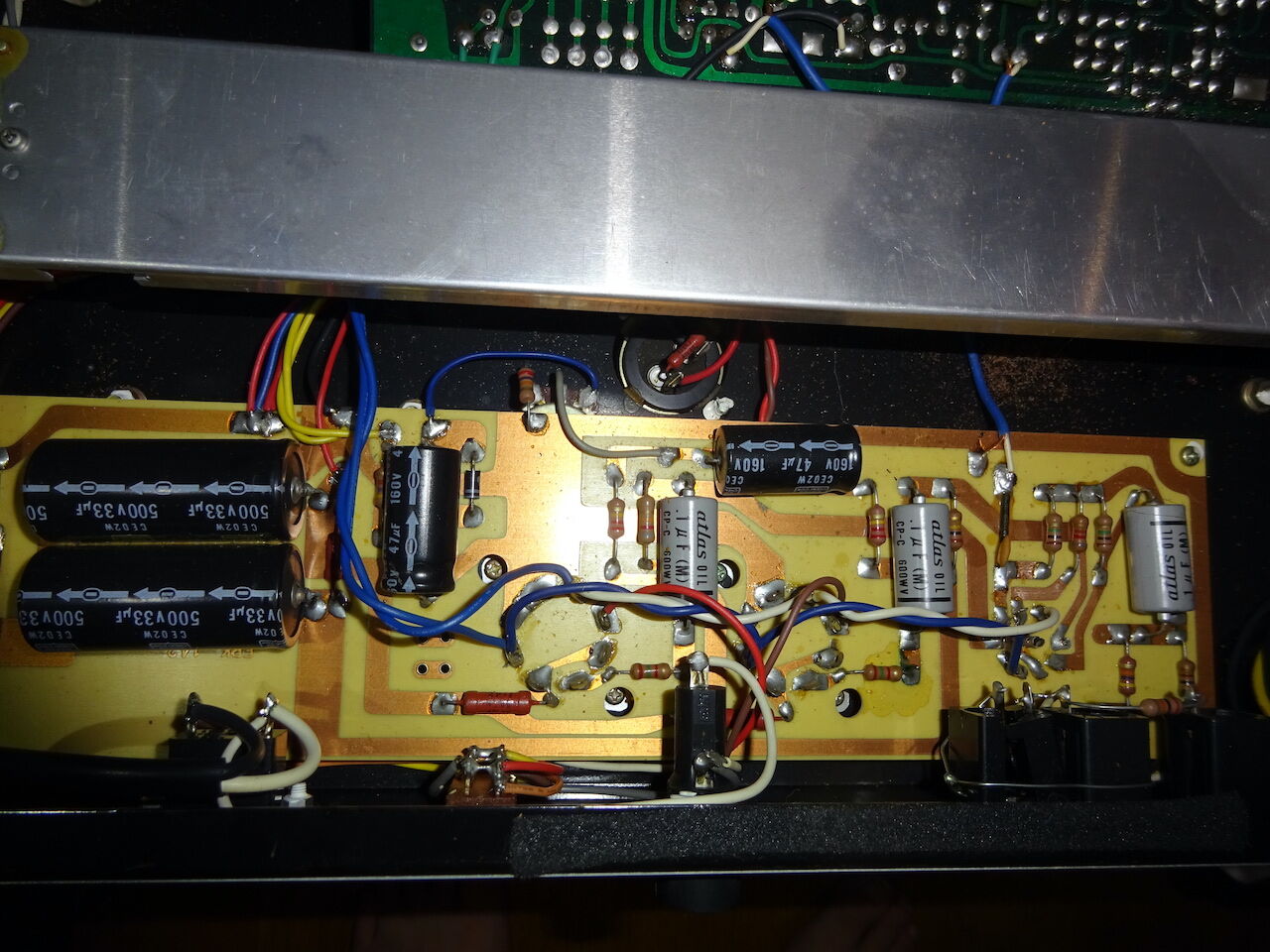

電源基板が FLIP 2000 などのものと変わっています。EPK-142 基板。
相変わらず銅箔がある面に部品を搭載する独自の配置ですが、材質が
フェノールのようですし、基板に真空管ソケットを直接接続しています。
回路的には部品も構成も FLIP 2000 などの EPK-145 と同じです。



リバーブは２スプリング。例によって振れ留めのスポンジが劣化して埃を
撒き散らしています。
リバーブの真下にブロックコンデンサ 100uF 315V が2本搭載されています。
ブロックコンデンサは交換するのですが、リバーブと干渉しないように
高さを抑えて搭載しなければなりません。ちょっと悩ましい。

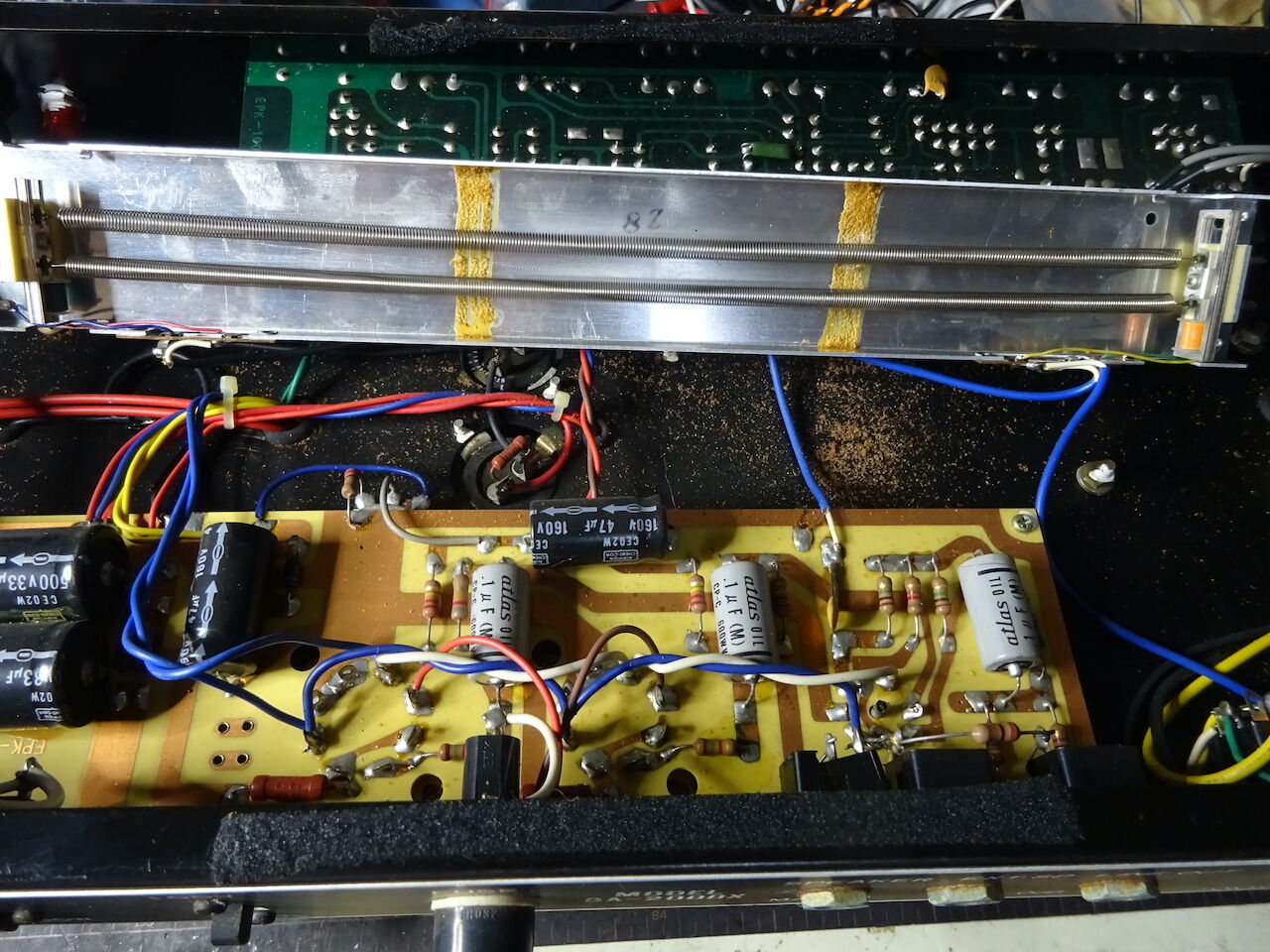

プリアンプ基板は EPK-1000。FLIP 1000, FLIP 1500 でおなじみ。
大きな変化はないようです。

FLIP 2000X は 1978 年秋に新製品として登場した機種で、FLIP 2000 と
並行して販売していました。 FLIP 2000 がフルチューブで ¥92,800,
FLIP 2000X がハイブリッド(FET & 真空管) で ¥75,000。

1978 年７月の Guyatone のカタログ（VOL2）では FLIP シリーズの３機種
FLIP 1000, FLIP 2000, FLIP 3000 がラインナップされていますが、
このうち FLIP 1000 がプリアンプを FET で構成したハイブリッドアンプでした。
このカタログでは FLIP シリーズと半導体アンプの ZIP シリーズの２つの
シリーズが新しく登場しているのですが、どちらかというと ZIP シリーズに
力が入っているようにも見えます。もしかしたら「これからは半導体アンプだ」
という Guyatone の姿勢を示していたのかと思っています。
1970年代前半には国産メーカーがこぞって真空管製造を終了しているので
時代は半導体アンプになるのは仕方がないことだったのでしょう。

この後、FLIP 1000 から始まったハイブリッドアンプの流れは FLIP 2000X、
FLIP 1500, FLIP 500 と新しい機種が誕生し、1980 年代に FLIP 2000MKII, FLIP 1000MKII
として昇華します。

同時期の FLIP 2000 と比較しながら見ていくことにします。

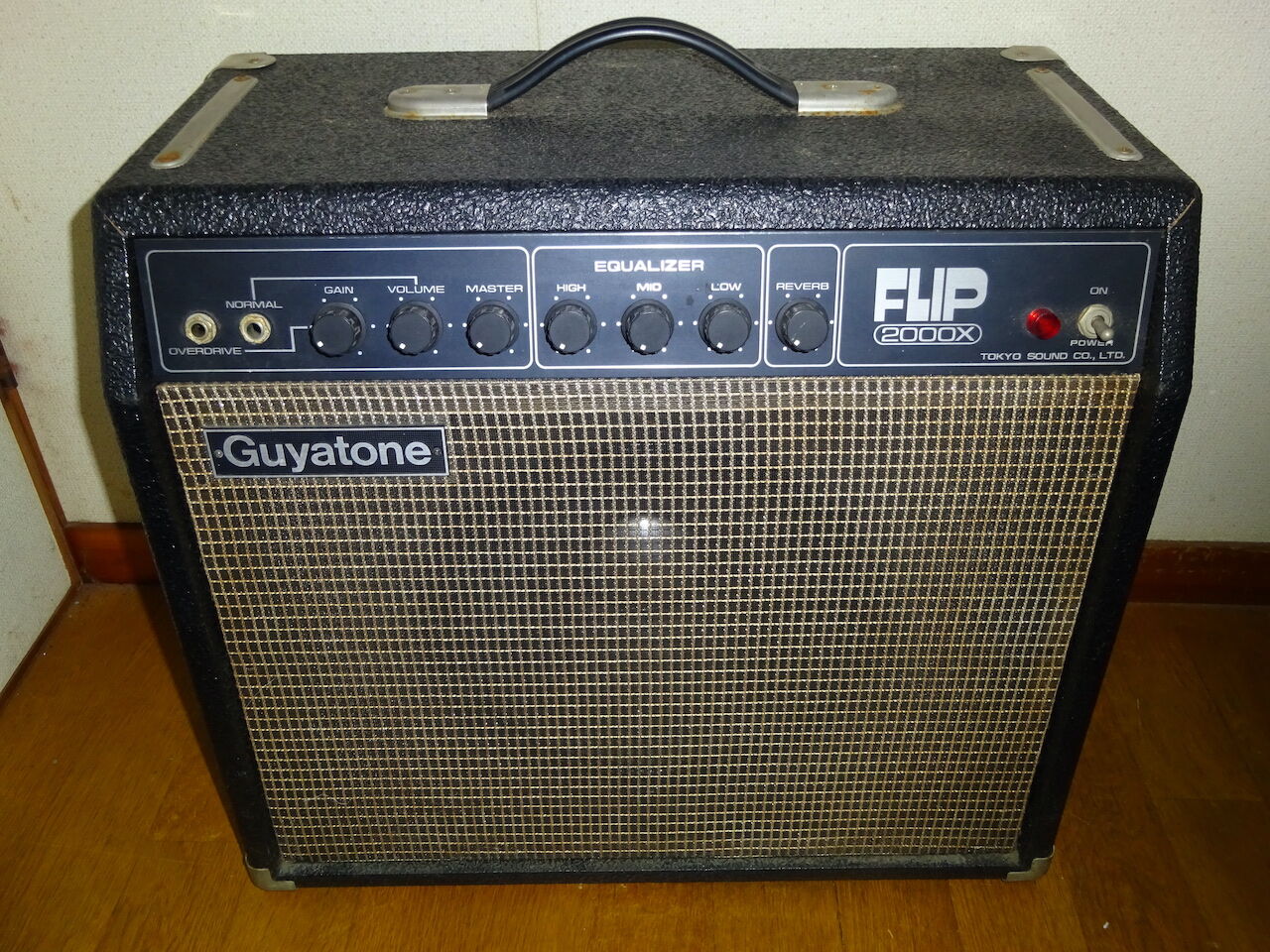

操作パネル。



FLIP シリーズとしてオーソドックスな操作パネルです。GAIN, VOLUME, MASTER の
３ボリュームに HIGH, MID, LOW のイコライザ、Reverb の各コントロール。
FLIP 2000 にはあった HIGH, MID, LOW のブーストスイッチは無くなっています。
（FLIP 2000MKII で復活します。）
FLIP 2000X では POWER スイッチが前面に配置されており、Stand-by スイッチが
廃止されています。FLIP 2000 では前面に Stand-by, 背面パネルに POWER スイッチ
という組み合わせでした。

背面に POWER スイッチがありません。それ以外はほぼ同じ背面ジャックが並んでいます。




サービスアウトレット、100V - 110V の交流電圧切り替え、3A のヒューズ、
SPEAKER(MAIN), EXT.SP, LINE OUT, HEAD PHONE, REVERB FOOT SW.
が並びます。

FLIP 2000 ならキャビネットの底にハモンド製(Accutronics)のリバーブが
あったのですが、FLIP 2000X にはありません。ということは例の。。。。

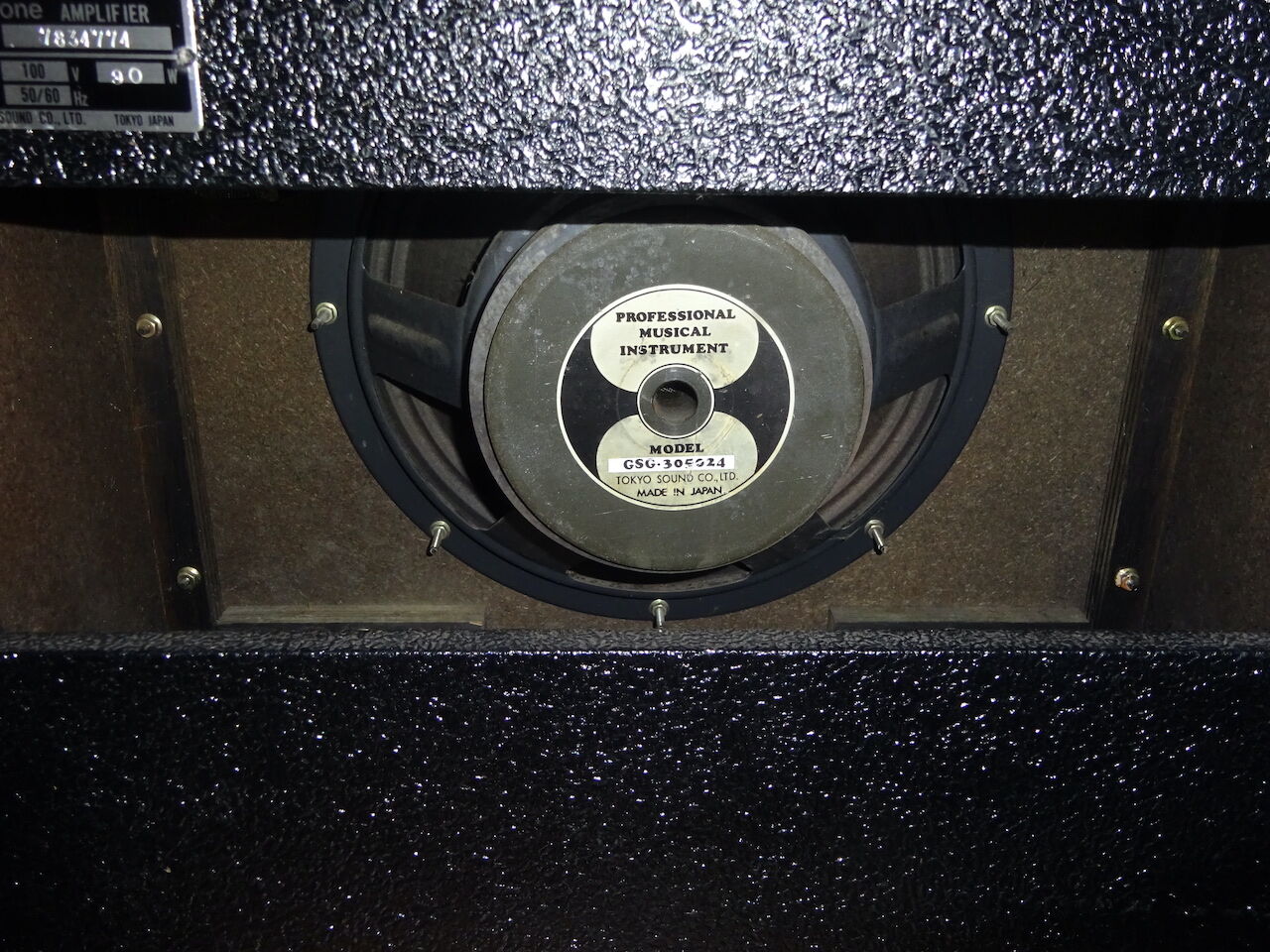

スピーカーは12 インチ。型式 GSG-305044 が搭載されています。

Guyatone FLIP2000X の回路図を採取したので公開いたします。




回路図
20210828 初出
20210831 電源部、プリアンプ：電源電圧実測値記入
パワーアンプ：スピーカー型名修正
20210901 電源部： C001, C002 修正

PNG:
電源部

プリアンプ

パワーアンプ

PDF:
