1985年の Fender Japan のアンプカタログから
SIDEKICK 10 DELUXE の記述を抜粋します。

--- ここから ---
SK10D は、小型アンプの可能性を一歩すすめたリバーブユニット装
備の 10W ギターアンプ。コンパクトながらハードディストーションから
ナチュラルオーバードライブまで、スケール感あふれるサウンドキャラ
クターが魅力。充実したリアファンクションには充電回路付 DC12V
ソケットを装備。プラクテイスはもちろんライブまで完全にフォロー。
--- ここまで ---

10W クラスの機種として、 SIDEKICK 10, SIDEKICK 10 DELUXE,
SIDEKICK REVERB 10 の３機種が用意されていました。

SIDEKICK 10 と SIDEKICK 10 DELUXE の仕様も抜粋します。

--- ここから ---
SIDEKICK 10  ¥19,800
SIDEKICK 10 DELUXE  ¥24,000
●出力=10W(RMS) 20W(PEAK) ●スピーカー=８インチ(20センチ) X 1
●コントロール=VOLUME, MASTER, TREBLE, MIDDLE, BASS
●外形寸法・重量=345(W) X 321(H) X 190(D) mm 6.5kg ●消費電力
=25W ● ヘッドホン端子、ラインアウト装備 ● SK10D はリバーブ装備、その
他のスペックは SK10 と同様です。
--- ここまで ---

SIDEKICK REVERB 10 との違いは
「USA アキュトロにクス社製リバーブ装備」
と重量が 6.8kg になった点くらいのようです。

前面コントロール

上記の仕様にREVERBノブが加わっています。
VOLUME と MASTER で歪みを作る仕様です。トーンコントロールは
特に変哲もないように見えますが...

背面。




12V バッテリーの接続コネクタがあります。別売りの AUTO POWER CORD
を使えば自動車のDC12V 電源で動作でき、またこのコネクタから
12V の二次電池（別売）を充電して電源とすることもできるようです。
アウトドアで使うことを意識していますね。

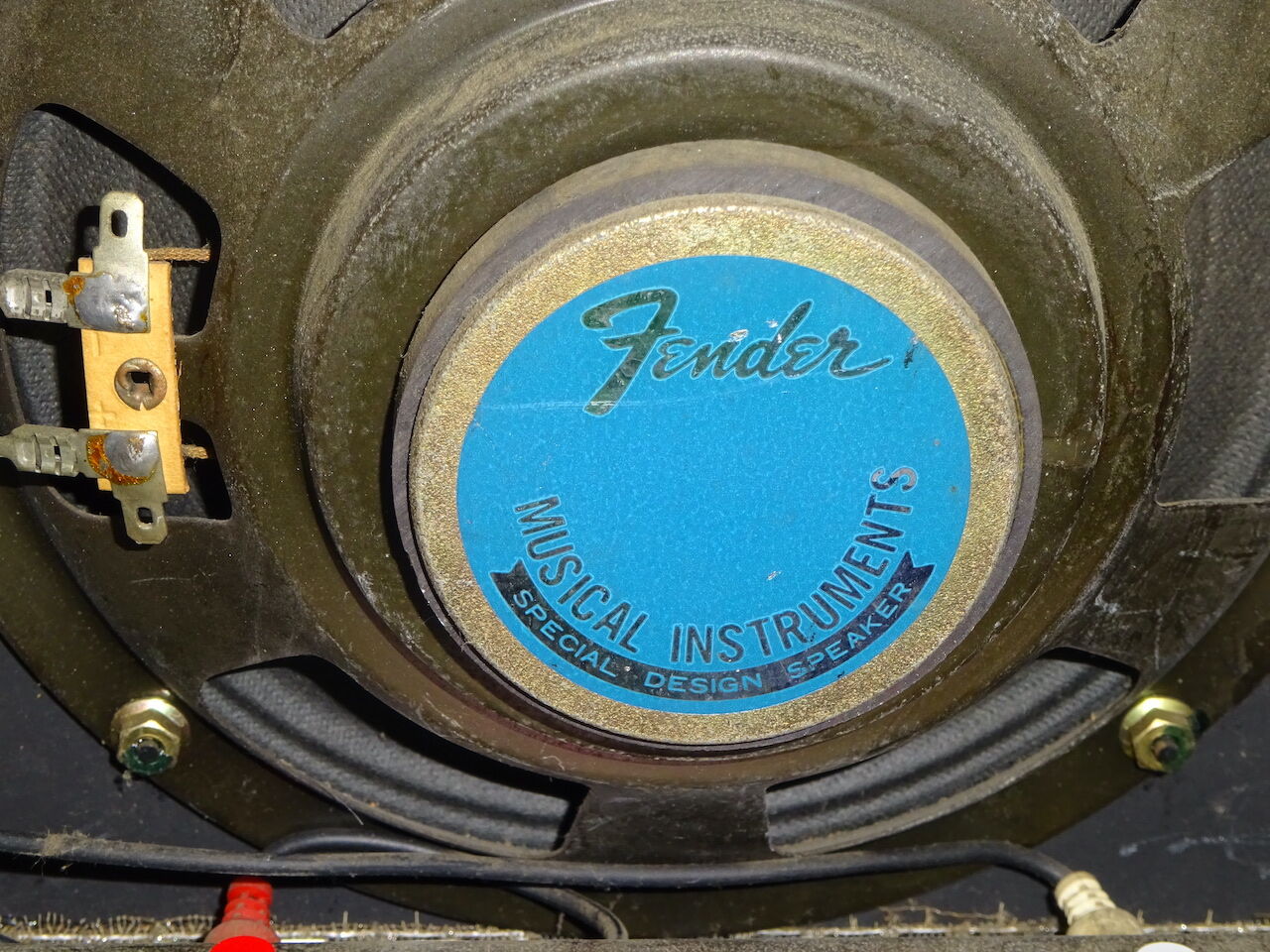

スピーカーは Fender のマークが入っていますが、仕様がわかりません。

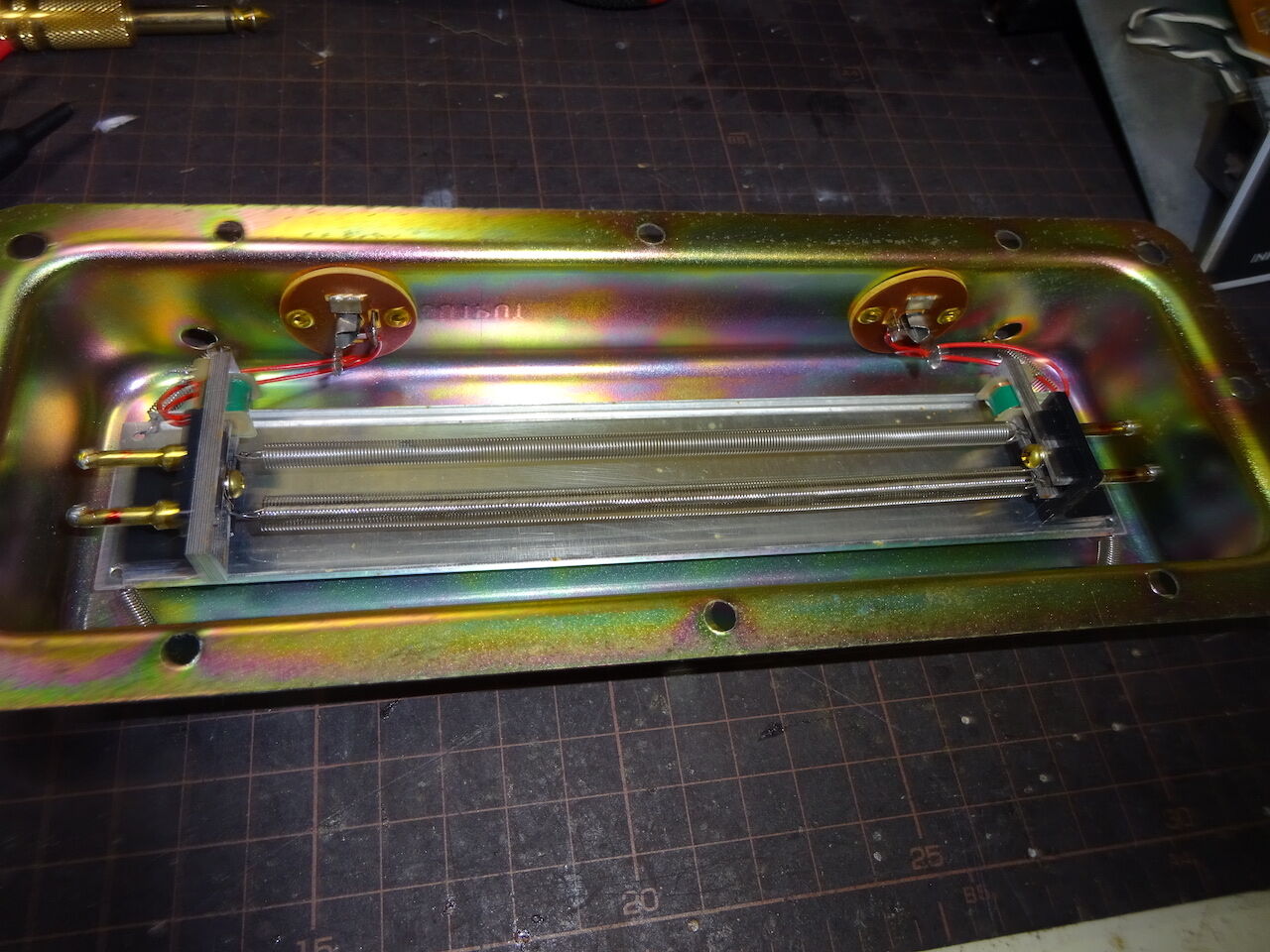

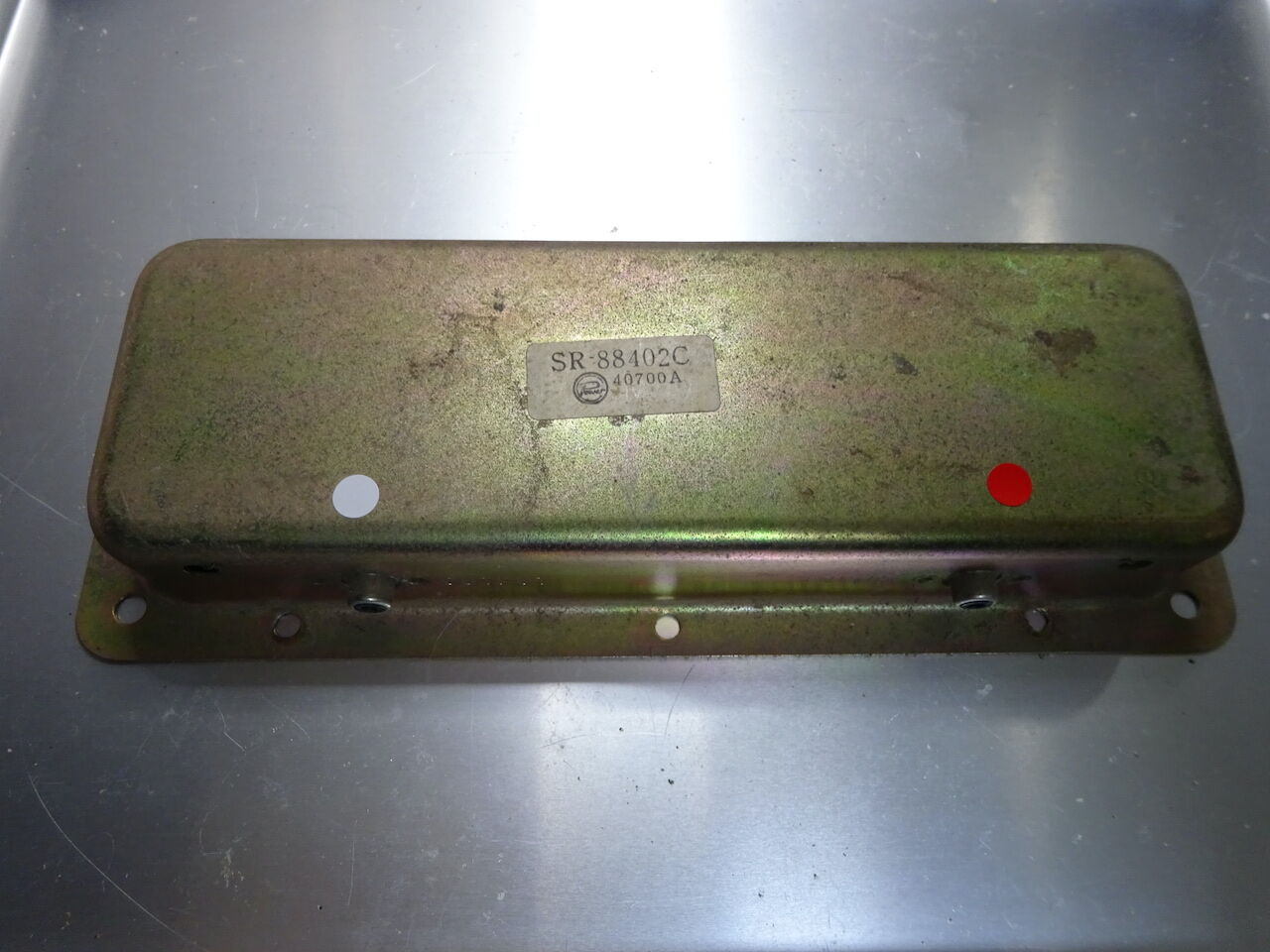

リバーブをキャビネット底部から外してみます。


型式 SR-8802C 。

２スプリングですね。
入力の直流抵抗（実測値）が 0.8 Ωと小さいので入力インピーダンスは
8 Ωかと推測します。
MicroJugg に搭載されているリバーブによく似ています。

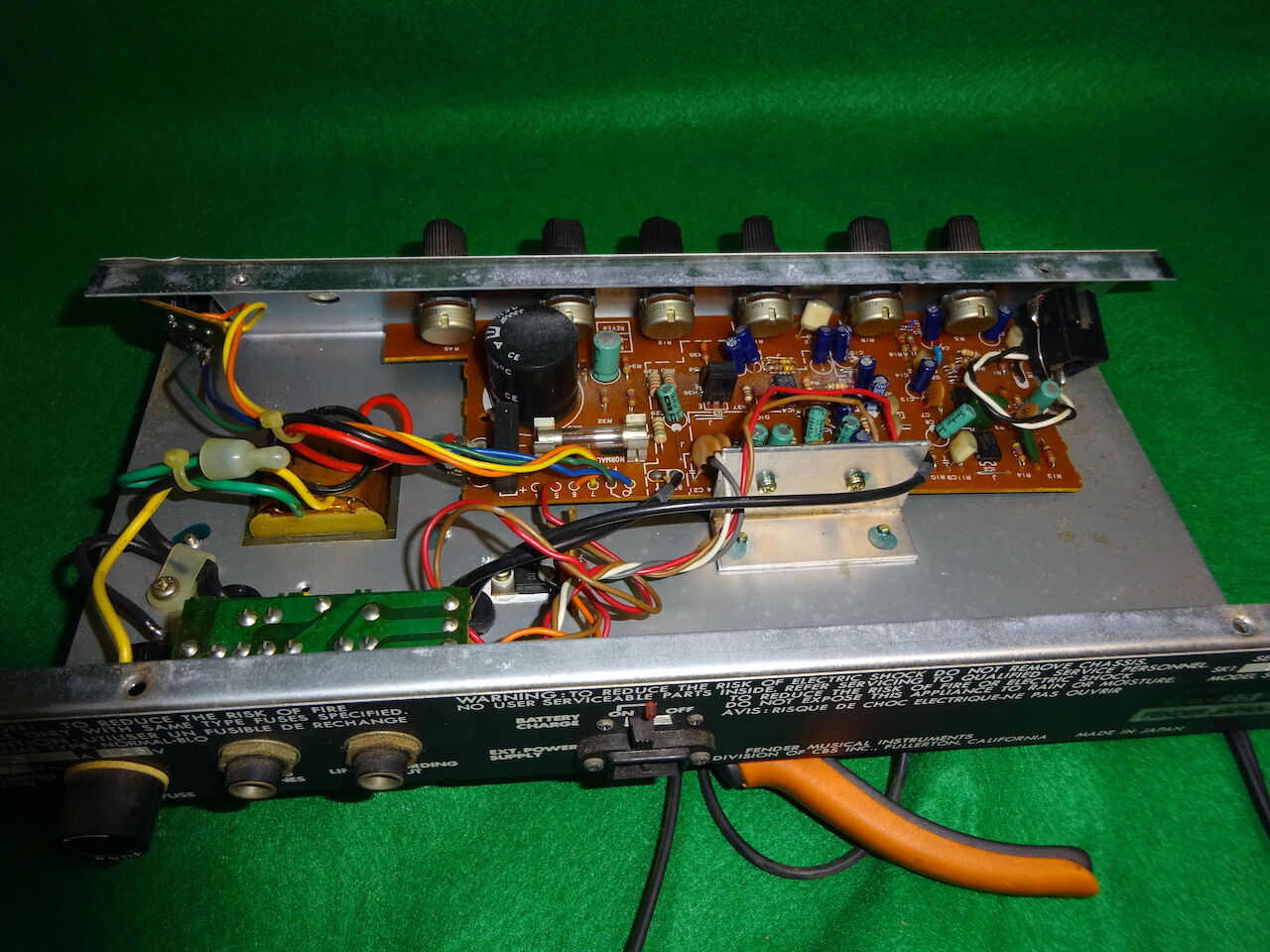

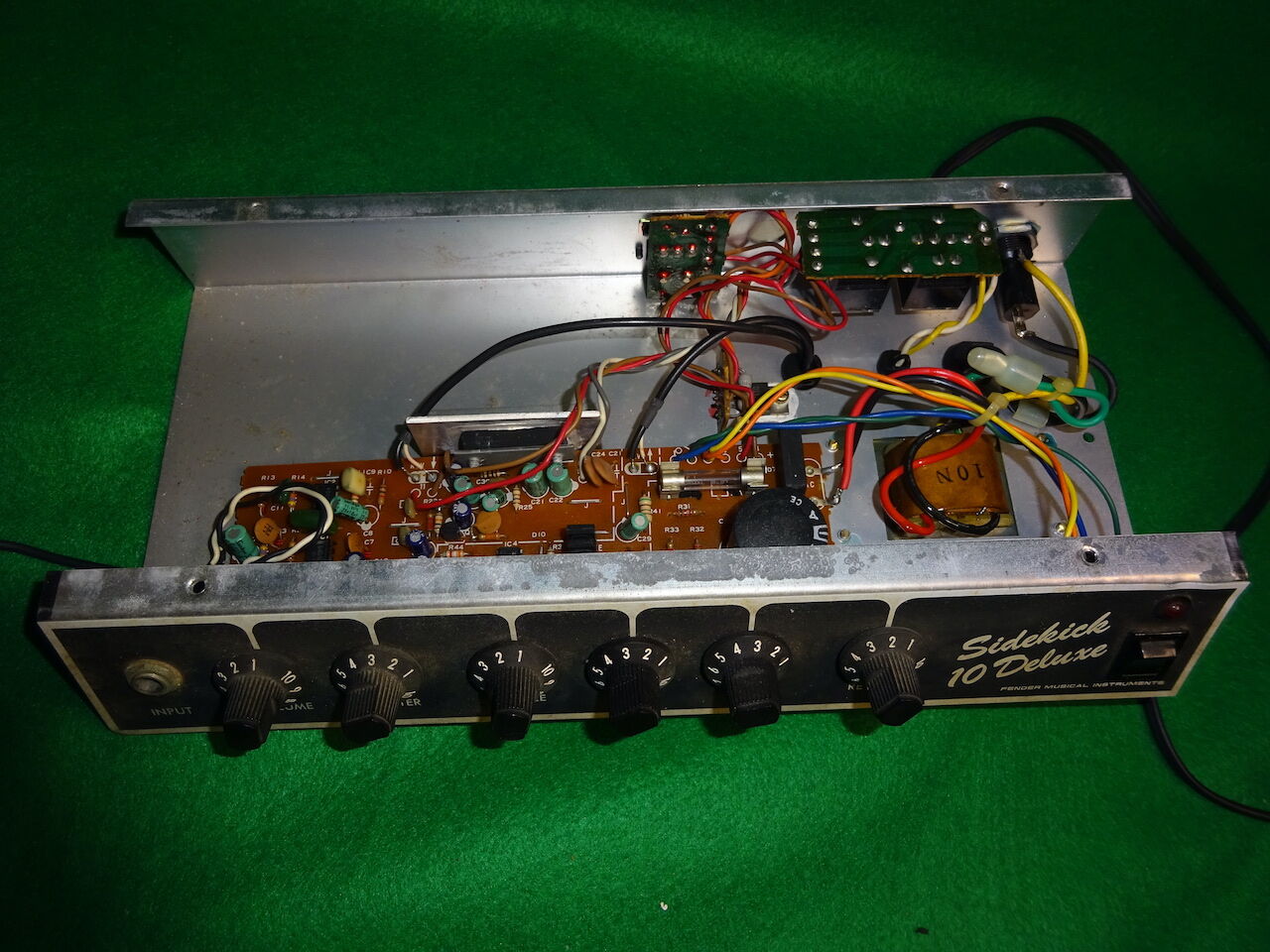

シャーシ内部




パワーアンプに IC を使っており、コンパクトな基板構成です。



パワーアンプ IC は東芝の TA7240AP。
本来は 5.8W のステレオアンプですが、BTL 出力にして単電源ながら
10W 出力を実現しています。
TA7240 はサトー電気に在庫あり。

Fender Japan の Sidekick 10 Deluxe の回路図を採取したので
公開いたします。




回路図

20220402 初出

PNG:

プリアンプ

電源　＋　パワーアンプ

PDF:

Sidekick Reverb 20 の回路で特徴的なのはトーンコントロール。
てっきり Fender トーンスタックを使っているものと思っていましたが、
さにあらず！　意外でした。

該当する部分を抜粋します。


Fender トーンスタックが基本になっていますが、定数や
接続場所が変わった構成。さらにいちばん大きな違いは
IC1 を使った NFB トーンコントロールを構成していることです。
トーンコントロールにネガティブフィードバックをかける
ことによりフィルターのキレが鋭くなります。

試奏した感想では通常のトーンコントロールに比べて
各々のコントロールの変化が大きく感じます。
もちろん全てのポットが B カーブに変更されているので
当然変わるはずですが、その違いよりも大きいように感じます。

前回の宿題。リバーブユニットの詳細。

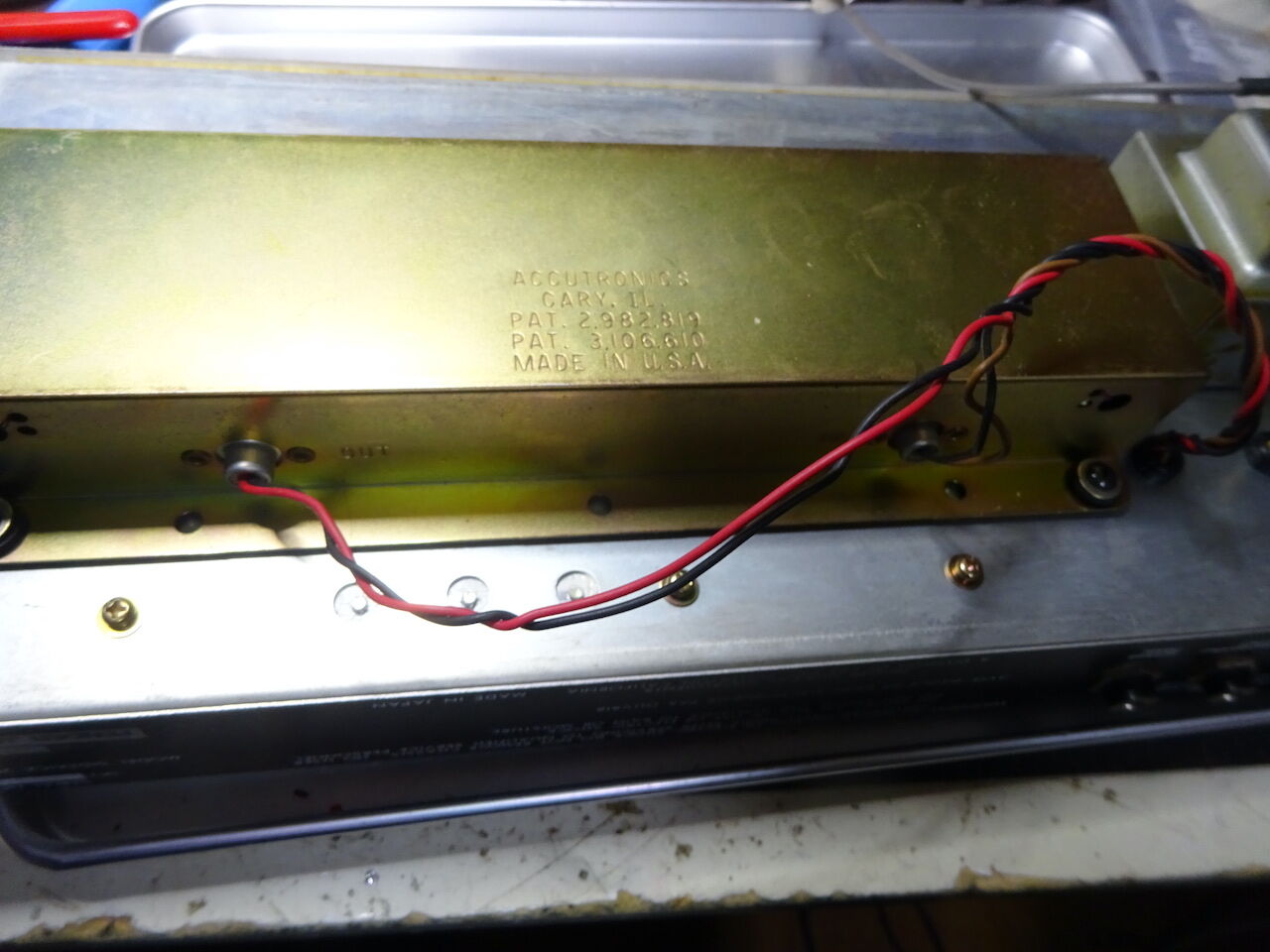

リバーブユニットの背面。



Accutronics 製ですね。普通なら濃紺のインクで型式がスタンプされているの
ですが、消えています。意図的に消したのか、経年で消えたのかは
判断できません。うっすらと跡があるのですが、写真では判別できないほど。
目視ではやはり "8AB3C1B" のように見えます。最後の文字は"A" ではなさそうです。
最後の文字が "B" であれば "Horizontal Open Side Down" で Fender のリバーブの
多くがそうであるように、アンプキャビネットの底部に伏せた形で取り付けられる
ためのモデル。
このモデルのようにシャーシ底部にねじ止めされているような
"Horizontal Open Side Up" であるならば最後の文字は "A" であるはず、
というのが前回考えたことでした。でも最後の文字（消えてますが）は
"B" のように見えます。

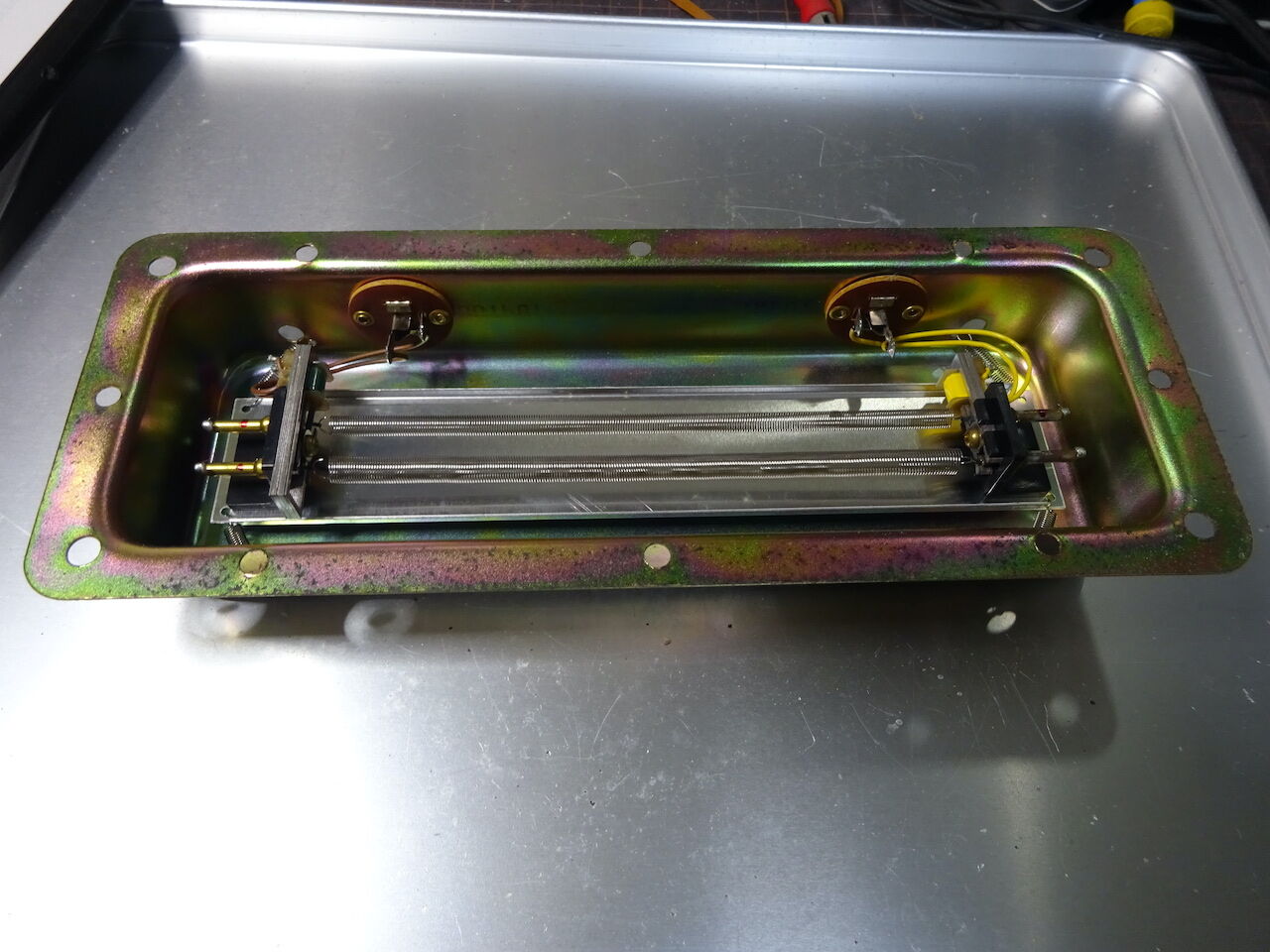

リバーブユニットの中はこのようになっています。


３スプリングの Type 8 ですね。
リバーブユニットがリバーブケースから4本のバネで吊られており、
この状態でも動作に支障がないように思えます。"8AB3C1B" でも特に
問題はないのでしょう。

アンプからの線をINPUT(右) と OUTPUT(左)の RCA ピンジャックの穴を通して
端子に直に半田付けしているのがわかります。半田付けが丁寧で後から付け替えた
形跡がないことから、この配線は仕様であったのだろうと推測します。

Fender Sidekick Reverb 20 は1983年に国内で発売されたモデル。
当時の定価で ¥36,000。出力20W のトランジスタアンプ。

以前公開した Sidekick Tube 20R は後発のモデルですが、
同じシリーズでの出力20W のモデルなので回路に共通点があるのでは
と当初は予想しておりました。
ところがすでに回路図を比較された方はお分かりかと思いますが、２つの機種は
基本的な回路構成から大きく異なっており、同一視しない方が良いと言えます。

回路の構成については改めて詳述したいと思いますが、
今回はアンプの内部を写真で示し、記録に残すことにします。



前面操作部はとてもシンプル。
入力ジャックは一つのみ。チャネル切り替えもブライト等のスイッチも
ありません。
VOLUME, MASTER の２つのボリュームコントロールと
TREBLE, MIDDLE, BASS のトーン、REVERB の計７つのコントロール。
オーソドックスですね。

背面はこちら。


これまたシンプルかつオーソドックス。
HEAD PHONES, LINE / RECORDING OUTPUT, REVERB PEDAL の
３つのジャックが並びます。

背面パネルを外してみます。


Accutronics 製のリバーブユニットが見えます。この個体ではリバーブユニットの
型式が消えていたのですが、インクの跡がかすかにあって "8AB3C1B" と解釈しました。
そのため回路図にはそのように記入しておりますが、取り付け方向を考えると
"8AB3C1A" が正しいはずということに気がつきました。次回の投稿までに
再調査して確認します。

背面パネルを外してリバーブユニットが現れた時に「修理されてる？」と
思いました。リバーブユニットの RCA ジャックの穴を通して配線がユニット内部に
通されています。つまり通常使われるような RCA プラグとジャックでの接続では
ない、ということです。
ただ、配線のより方を見ると修理のために手が入ったという感じではなく、
工場出荷の段階からこのような配線にしていたとも考えられます。
このあたりも次回の投稿までにはっきりさせたいところです。

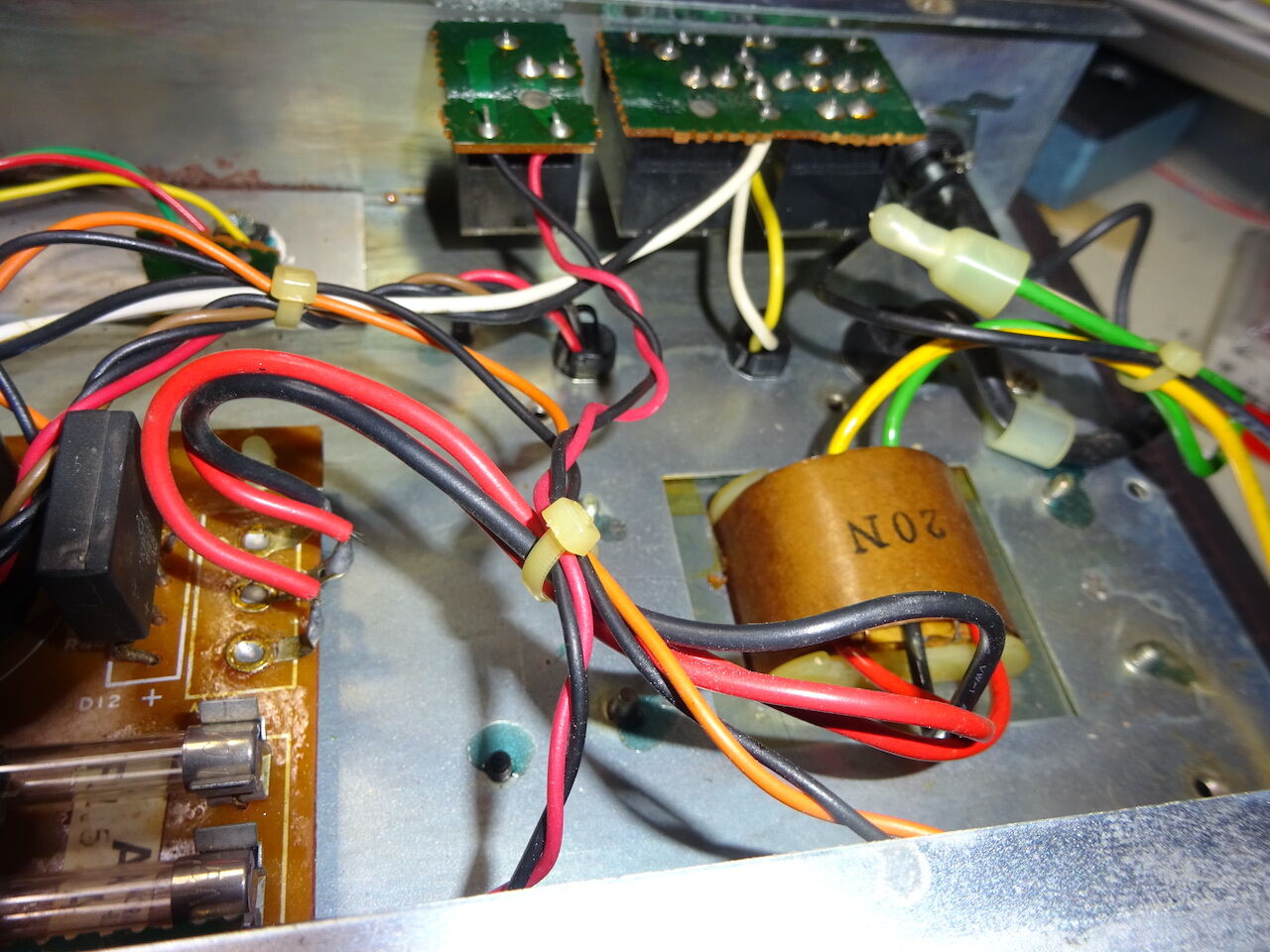

シャーシの内部、電源トランスと背面ジャック群の写真がこちら。

電源トランスには "20N" と書かれているだけ。二次側に赤い線2本と
中点タップらしい黒線が１本。トランジスタアンプ用らしいシンプルな
構成です。

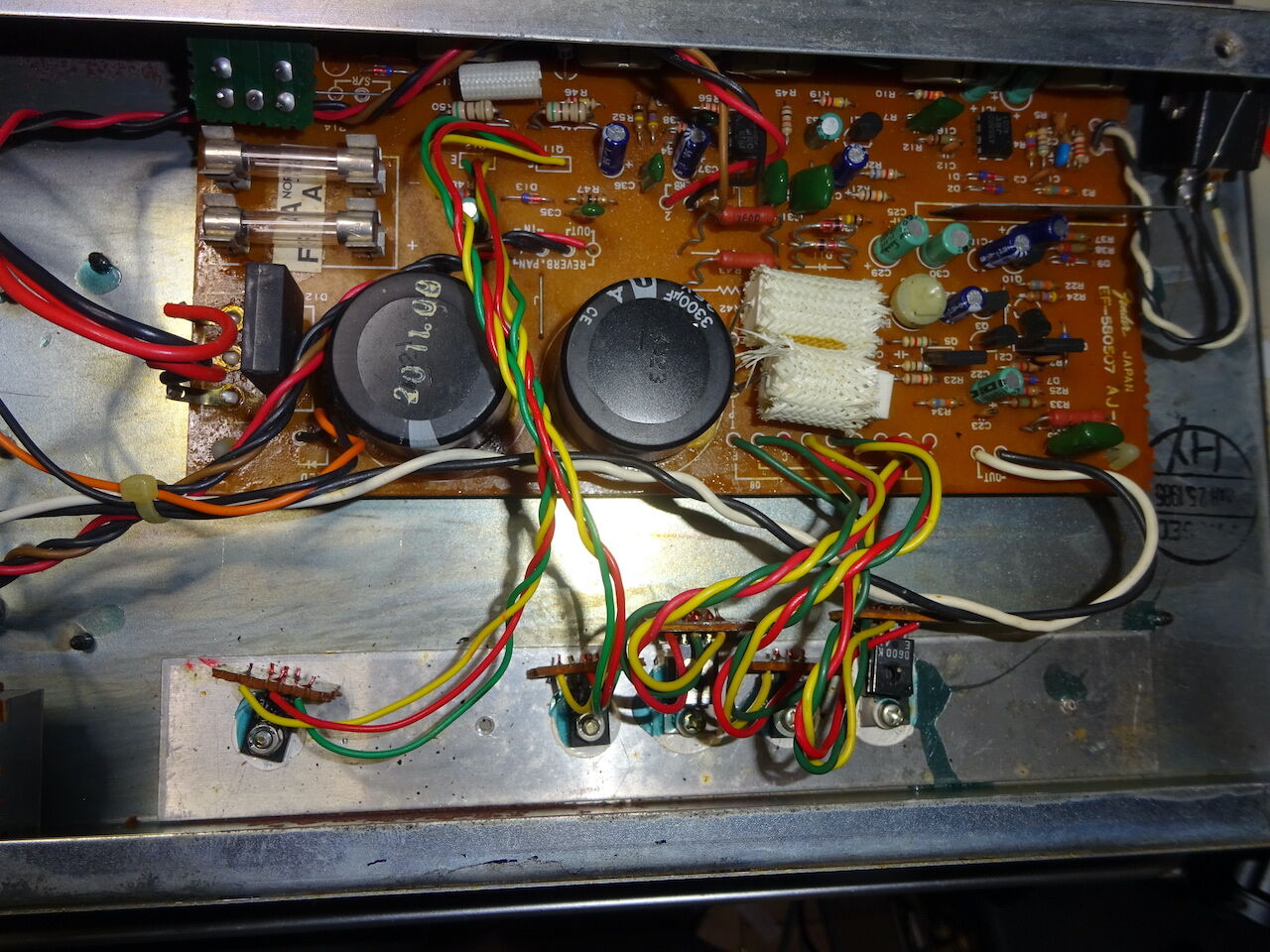

メイン基板と出力トランジスタ。


シャーシの右側にスタンプがあり、 ”MAR 25 1985” の製造であることが
わかります。

出力回路はトランジスタによるディスクリート構成。プッシュプル方式で、
出力終段はダーリントン接続(Q8, Q9)によって構成されています。
放熱のため出力トランジスタとバイアス補正用トランジスタはシャーシに
取り付けられています。この写真ではわかりづらいかと思いますが、
左から２つのトランジスタはリバーブドライブ用のプッシュプル回路のもので、
右側の３つの固まりがスピーカードライブ用のものです。

リバーブユニットの入力インピーダンスが８Ω と小さいため、出力電流を
大きく取るためにリバーブのドライブ回路もプッシュプルにしなければ
ならなかったようです。

ちなみに Sidekick tube 20R では出力段はパワーアンプ IC uPC1225H による
差動出力で終段トランジスタをドライブするプッシュプル回路を採用しており、
回路構成が大きく異なります。

Fender Japan の 80年代のトランジスタアンプ Sidekick Reverb 20 の
回路図を採取したので公開いたします。



回路図

20210325 初出
20210330 電源部：電源電圧測定値記入
20220402 プリアンプ部：機種名称訂正
20220402-1 プリアンプ部：Q12 接続修正

PNG:

プリアンプ Pre-Amplifier

電源＋パワーアンプ Power Supply and Power Amplifier


PDF:


schematics SidekickReverb20.pdf

さて、これも回路図を採取するということで知人からの借り物。
Fender All Tube で FAT。1987 年の発売ではないかとのことですが、
知人も資料がなく断定できないそうです。
製造は ELK。 FS-41 だとか Vesser だとかだと、シャーシの底面に
製造年月を示すスタンプが押されていたりするのですが、
これにはありません。

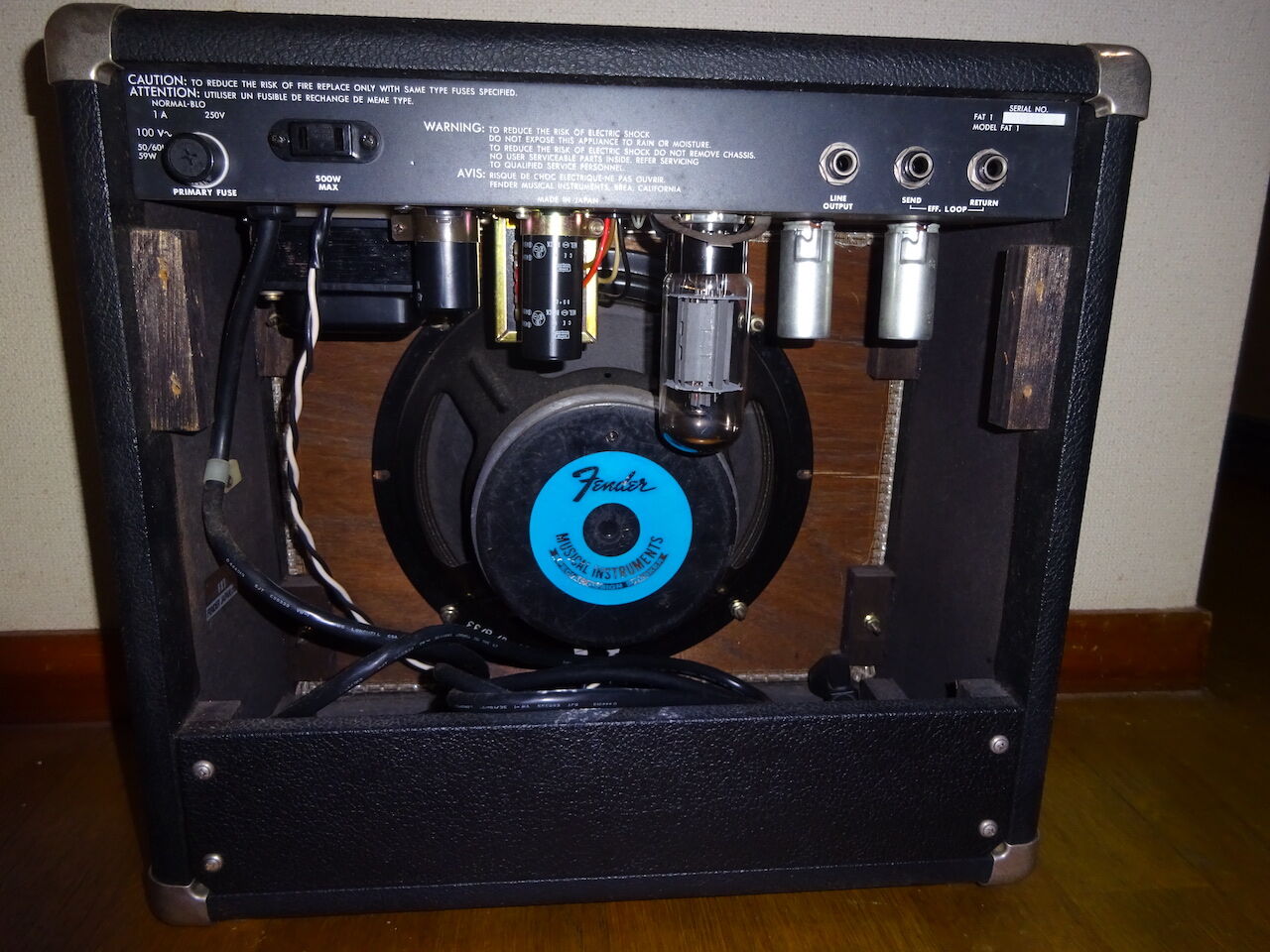

背面パネルを外した状態がこちら。

 6L6GC のシングル出力。
プリアンプ＋ドライブに 12AX7 が 2本。
最初は Fender Champ と同じ回路かとタカをくくっていましたが、
ちょっと違うようです。 Champ だと 12AX7 x 1, 6V6 x 1 の構成。

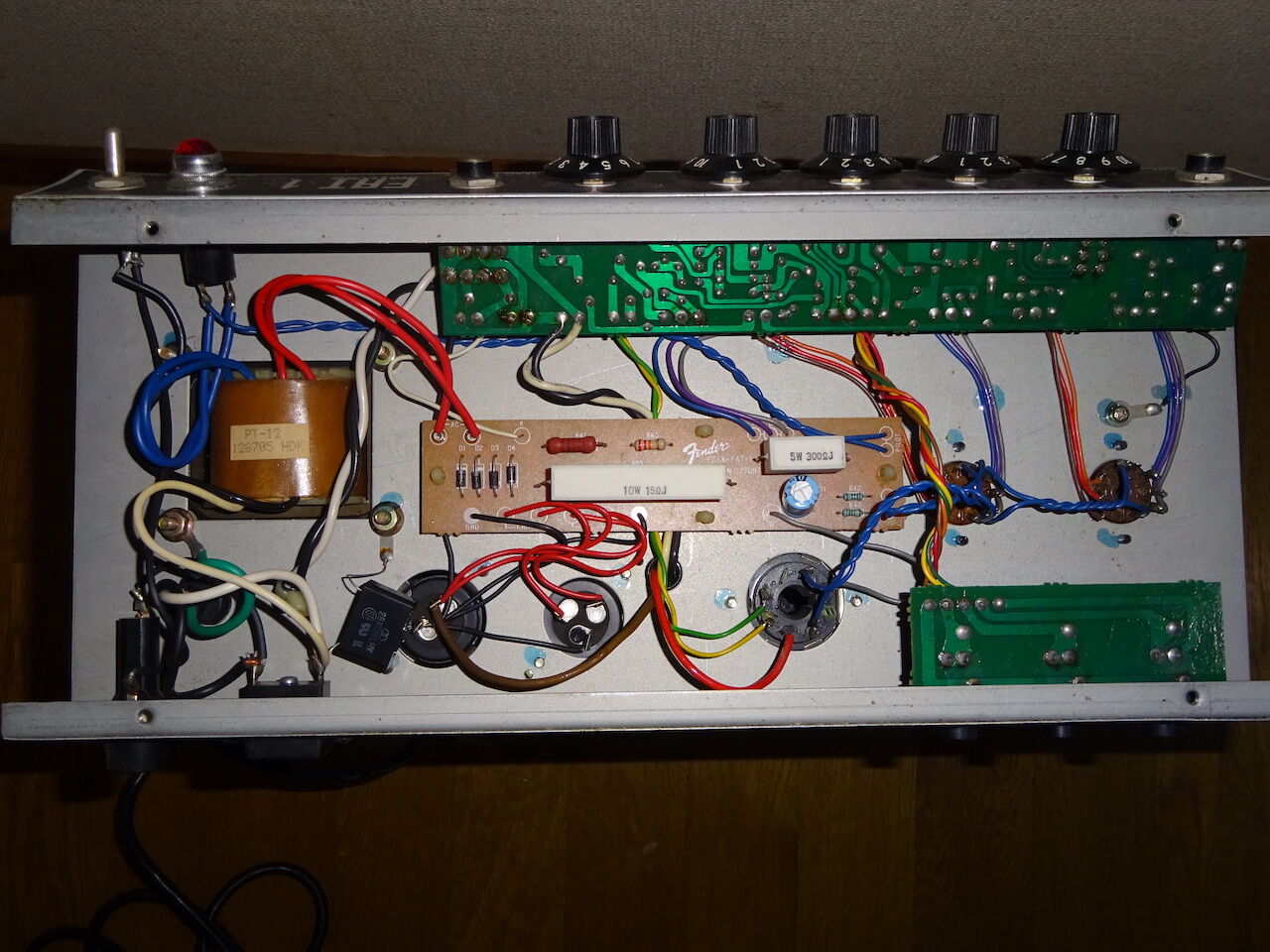

シャーシを開けてみます。至ってシンプルな構成になっています。
中央の茶色い基板が電源基板。大きなセメント抵抗 15Ω 10W が
ありますが、これはヘッドフォン使用時のダミー抵抗。

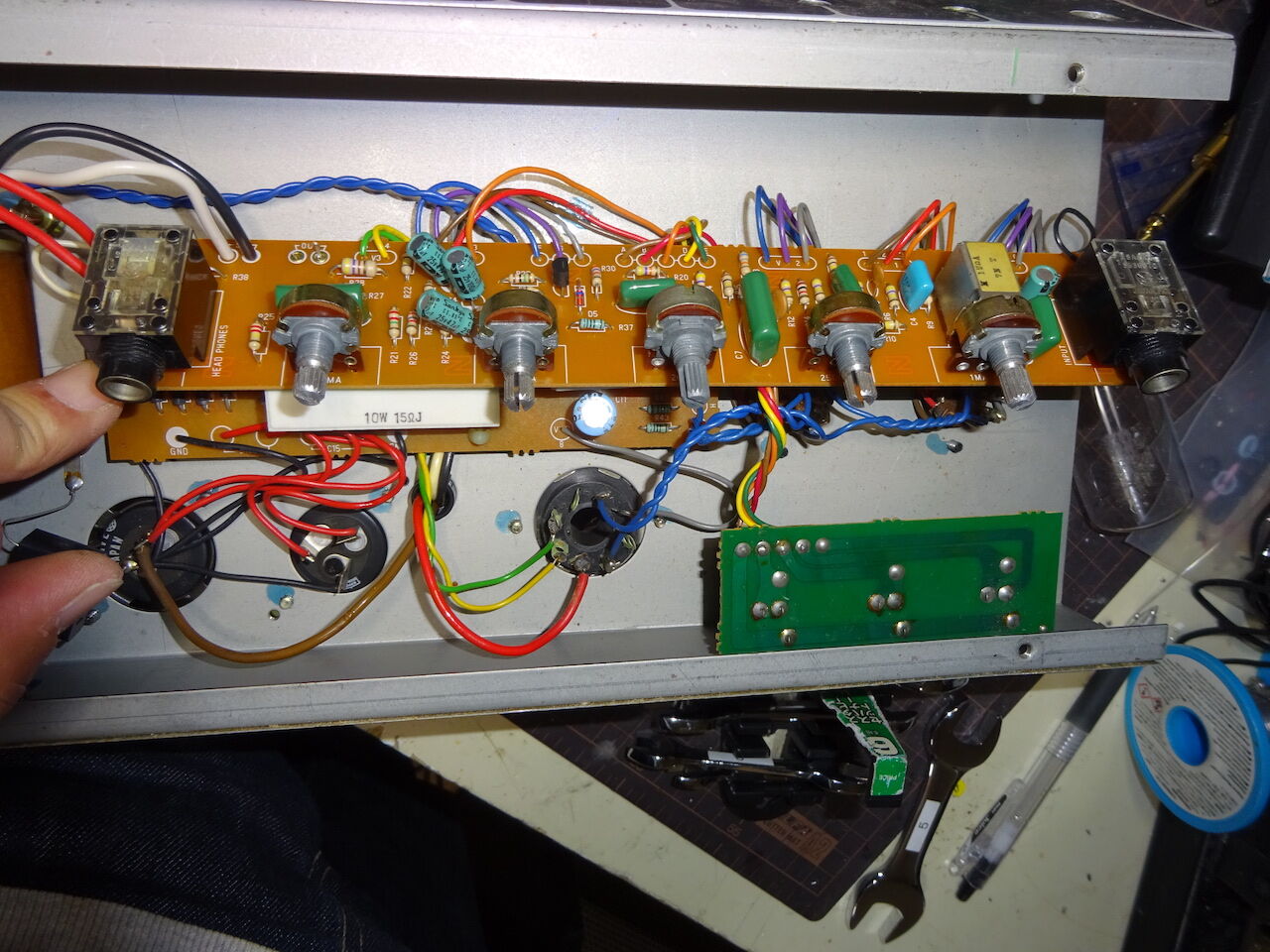

ポットやジャックで固定されているプリアンプ部の基板を取り外します。

これまたシンプル。

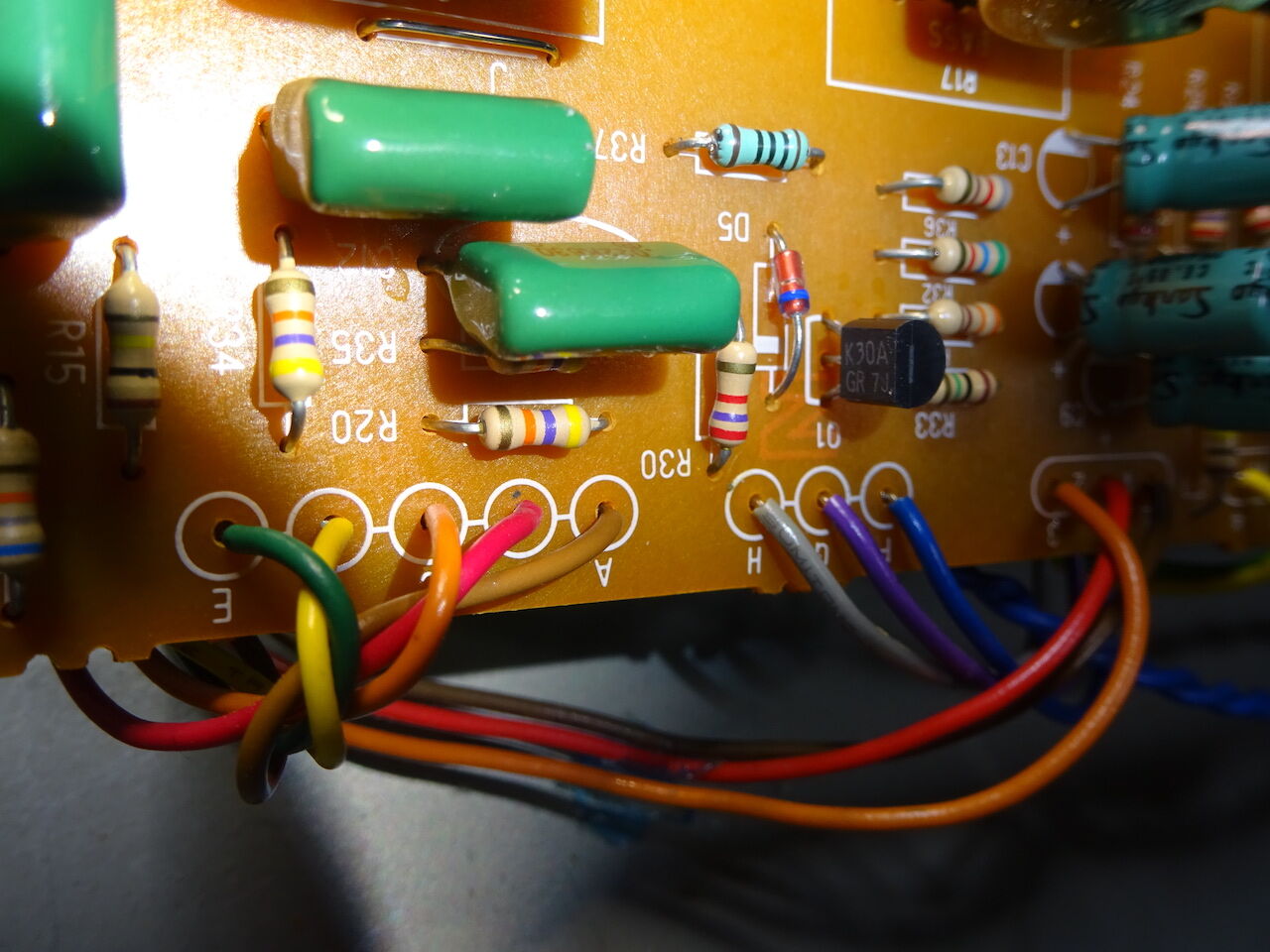

基板中央付近にちょっと気になるものを発見。トランジスタ？



Q1 2SK30A GR ですね。D5 に小信号ダイオードもあります。
「半導体つことるやんけ、All Tube やないやん。」
というのは早計。これらは SEND - RETURN の SEND の出力インピーダンスを
下げるためのバッファ回路。
スピーカーを鳴らすための信号は全く半導体を通っていません。
よって All Tube を名乗るのは間違いではありません。

ただこの 2SK30A のバッファ（ソースフォロワ）の電源がなかなか怪しい。
半導体用の電源は用意されていません。
6L6GC （カソードバイアス）のカソードから直流電圧（+20V）を
作るという大胆な回路構成。SEND で送る信号と言ってもせいぜい数 mA 程度
なのでこれでも充分なのでしょう。
この方法、どっかで見たことがあるなぁ、と記憶を辿ると
ありました。Fender Champ 12。
私はブランド違いの同じ製品 SUNN Tube Lead 12 を修理したことがありますが、
6L6GC のカソードから同様に リバーブ信号増幅用 JFET に電源が供給されて
いるのを見てめんくらったのを覚えています。

そういえば FAT1 も Champ 12 (1986) もほぼ同じ時期の製品です。
6L6GC のシングル出力、12AX7 x 2　というのも同じで、
ヘッドフォンの回路や固定のハムバランサなど似通っている部分があります。
Fender USA のアイデアが導入されたのでしょう。
ただ回路構成は明確に違うということは強調しておきます。


Fender Japan の８０年代後半のフルチューブアンプ　FAT 1 の
回路図を採取したので公開いたします。




ver. 20201024 初出

回路図

PNG:

電源 Power Supply

プリアンプ＋パワーアンプ Pre-Amplifier and Power Amplifier

PDF:


schematics FAT1.pdf
