おぉっと。
Vesser V30 のリバーブユニットの写真を撮り忘れていました。

通常、スピーカーとリバーブはキャビネットに取り付けられているため、
キャビネットとシャーシを分離すると私の興味の範囲から外れて
しまうので存在をよく忘れます。
回路図を作成する際にリバーブユニットの入力と出力の(コイルの)
直流抵抗を測定して記入するようにしていますが、それも
忘れてしまうことも。

以前、Vesser V60 を修理した際、試奏するためにライブハウスに
持ち込んだあとにリバーブのスプリングが二本とも切れたことがあるので
今回はリバーブが健全な状態で記録を残しておきたいものです。

ただ先にお断りしておきますが、保存状態が良くなかったようで、
と言うか、所々ネズミに齧られた跡があるので、見たくない方は
この辺で読むのをやめてくださいね。
（見たくない方のために、次の写真までわざと多めに改行しておきます。）












リバーブユニットはキャビネットの底部に取り付けられています。


ビニールのリバーブバッグに包まれていますが、ゆるゆるの状態でキャビネット
底部と繋がっています。
白いスナップ３点で留められていますが、リバーブユニットを包み込んでいる
わけではなく、円筒形になっており両脇が空いています。

スナップを外すと


スポンジに包まれたリバーブユニットが現れました。スポンジを留めているのは
セロハンテープ。う〜ん。
スポンジはまだ弾力性を失っていませんが、交換するに越したことがないので
セロハンテープごとカッターで切り開きリバーブユニットを取り出します。

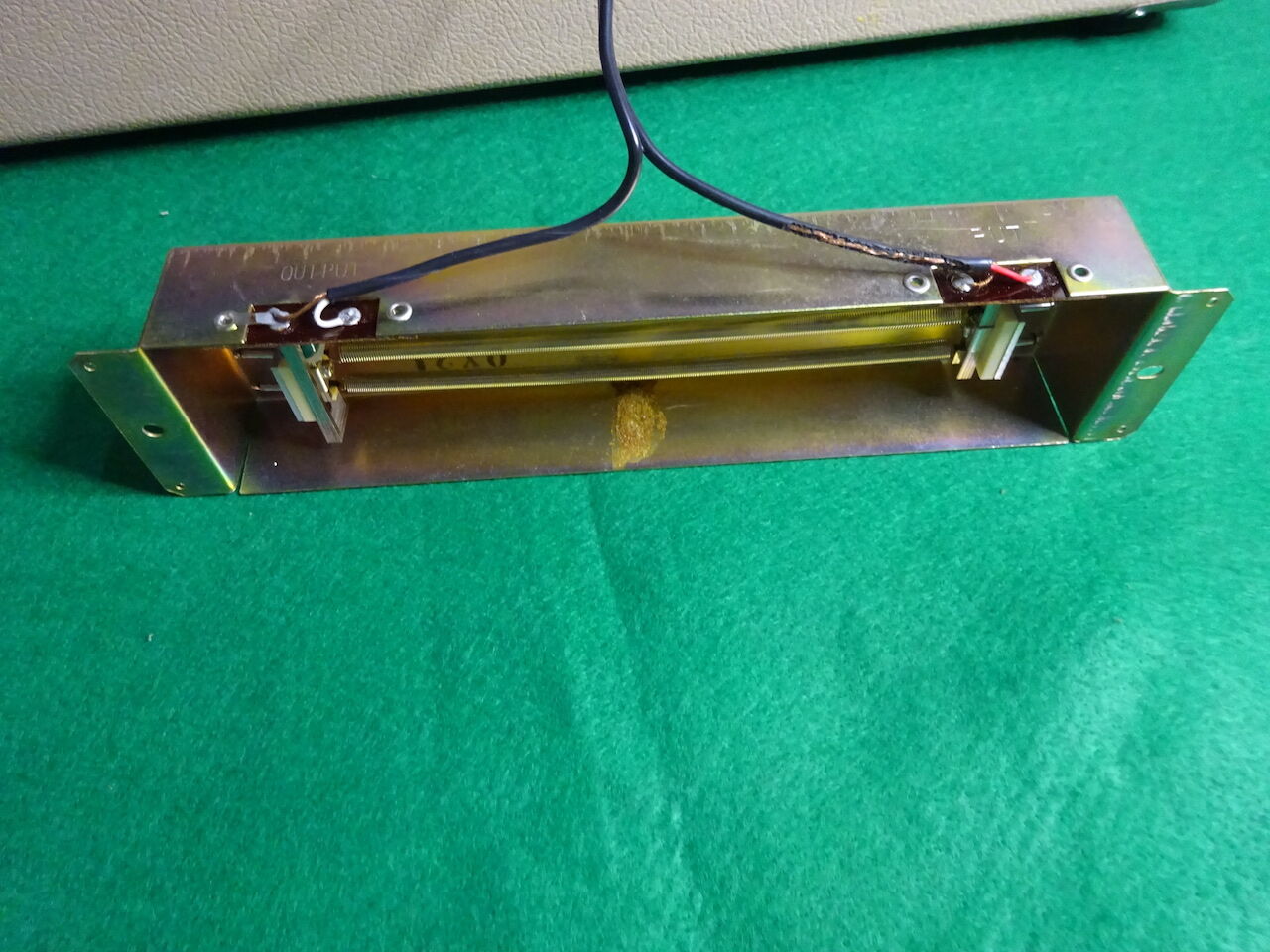

リバーブユニット自体は健全な状態のようです。スプリングが切れていたり、
コイルや配線が切れていたりといった故障はないようです。
ケーブルは齧られた跡がありますね。導通は問題ないようですが、ケーブルの
交換は必要のようです。



右の端子が INPUT (赤、insulated)、左の端子が OUTPUT (白、Grounded)。
代替するとなると Accutronics の規格で言う 4AB2C1B や 4AB3C1B かなぁ。

Vesser V30 と V60 は共通の部品を使っているようで、
出力の違い(30W, 60W)に関連する部分とディストーションに関する
部分くらいしか違いはないように見えます。

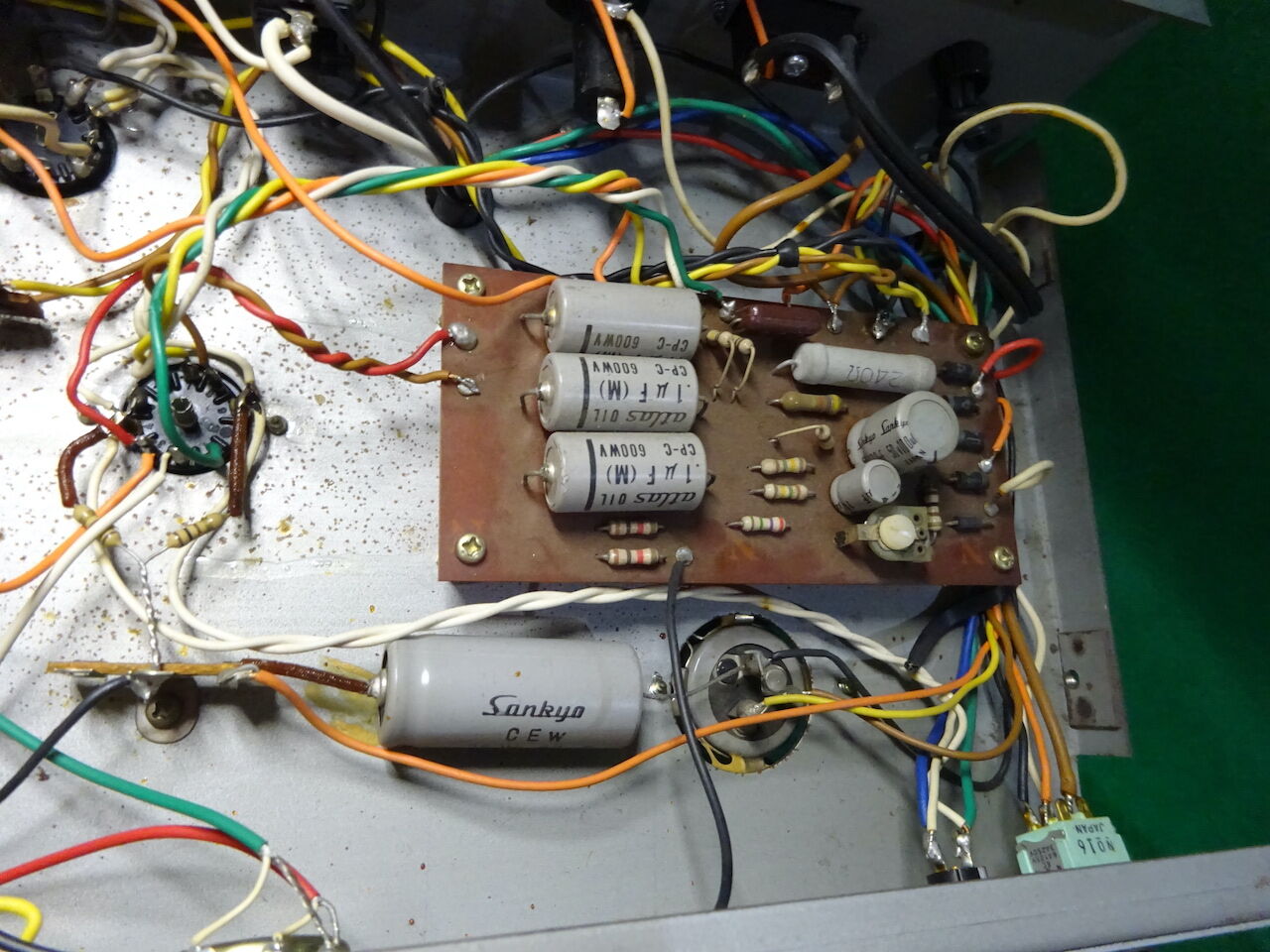

まずは電源基板を見ることにします。
V60 では TU-O という基板が V30 ではTU-D という名称の
基板になっています。



名称は異なっていますが、基板上の部品配置も部品定数も変わったところは
ありません。
電源平滑用コンデンサはブロックコンデンサの C1 と C2 を基板外に
設置しており、C2 33uF 350V のみが V60 との違いです。
この基板には B 電源の平滑回路とバイアス電源回路、位相反転段の
12AX7 のプレート抵抗、カソード抵抗などの周辺回路がまとめられています。



次は V30, V60 ともに共通の TU-C 基板。
半導体回路用の電源とリバーブドライブ回路をまとめた基板です。
左の 2SD313 がリップルフィルタになっており、右の 2SD313 が
リバーブドライブ段です。V60 にはどちらも 2SD389 が搭載されて
いましたが、特にこれでなければ、という理由もないでしょう。
耐電圧とコレクタ電流を満足していれば代替のトランジスタの選定は
容易でしょう。
基板右端の 1/2W の抵抗が焦げていて、カラーコードが変色しています。
実測で 220Ω くらいだったので回路図には 220Ωと記入しています。
V60 でもこの部分は 220Ω だったのでほぼ間違いはないと思います。
メンテナンス時には 1W くらいの抵抗に置き換えようと思います。

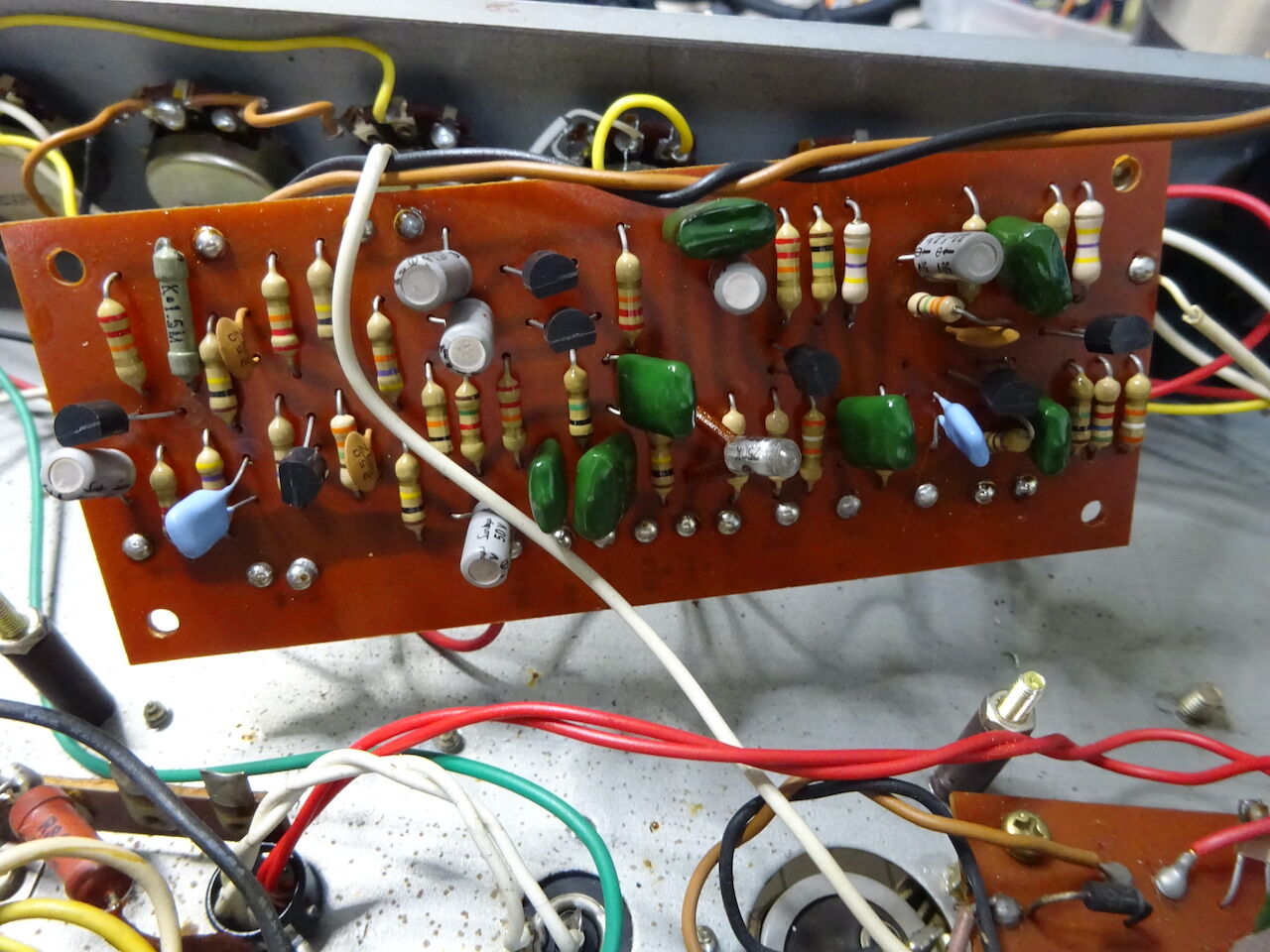

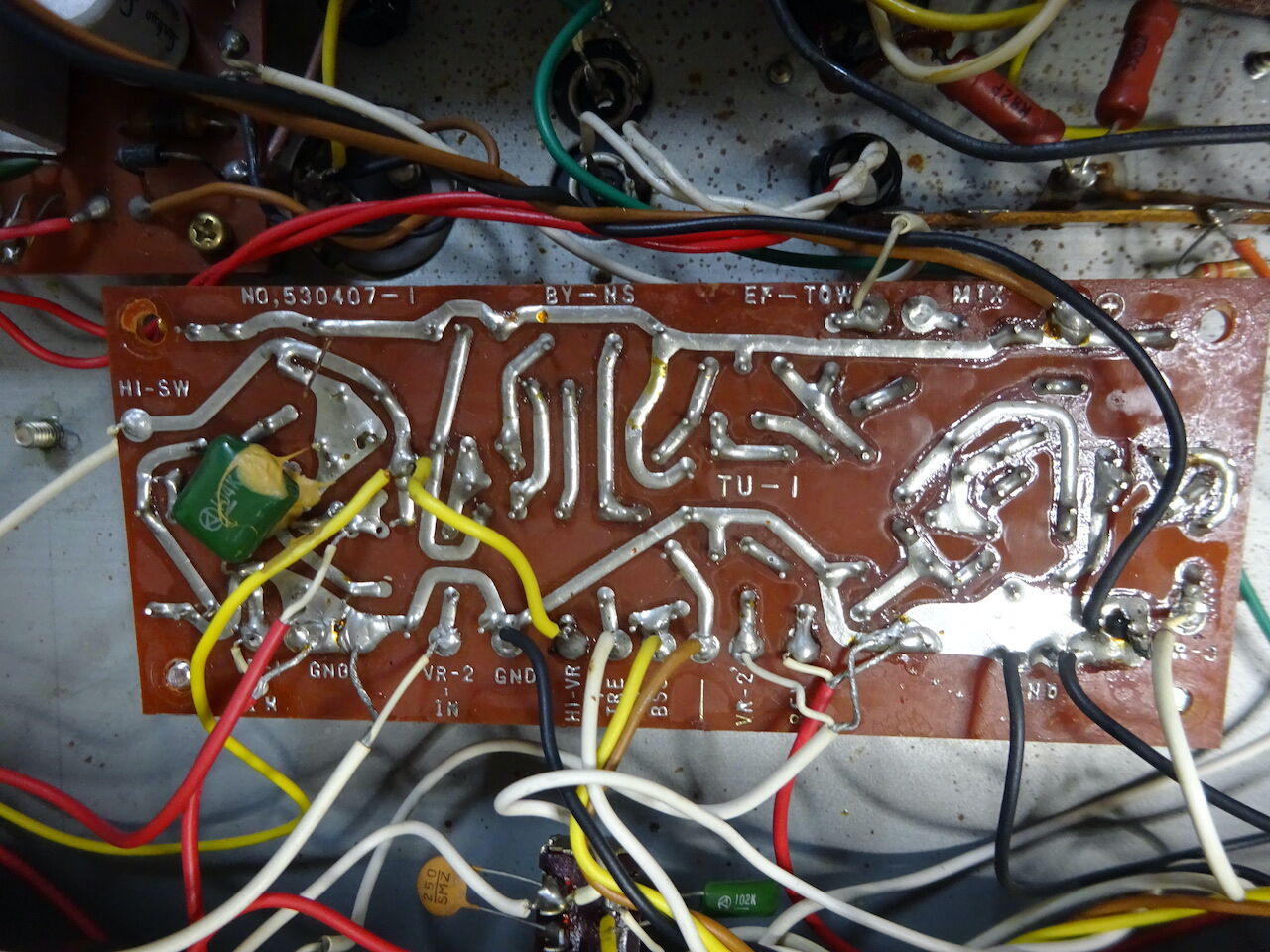

最後にプリアンプ部 TU-I 基板。





見事な(?) ディスクリート回路ですね。
例によって初段の 2SK30A はソースとドレインを反対に接続しています。
この基板も V60 と共通ですが、Q3 の 2SC1815 のコレクタとベース間の
ダイオードクリップ回路によるフィードバックがなくなっています。
つまり V30 は歪みを加えない回路になっているということです。
バイポーラトランジスタは 2SC1328 から 2SC1815 に変わっていますが、
抵抗などの周辺の定数も変わっていません。
互換性のあるトランジスタなら代替は容易でしょう。

最後に電源トランスのラベル。


PT-9 という型式の電源トランスで、二次巻線の電圧 280V が記載されています。
V60 の PT-15 はトランスのタップに電圧値と電流値が記載されていましたが
今回の PT-9 はこれだけです。

ところで「ホームラン」って何だろう？　トランスのメーカー名だろうと思いますが。

エルクのハイブリッドアンプ Vesser V30 です。1979年ごろの製品のようです。

この機種を取り扱うのは２度目になります。
記録を見ると前回は 2010年6月なのでもう12年も前になります。
当時は真空管アンプだったらなんでも良いから修理してみたい、
という欲求に駆られてオークションで入手、修理して満足していました。
回路図も部分的に残していますが、半導体プリアンプが
ディスクリート回路なので気力が足りずに頓挫したのを覚えています。
JFET 2SK30A が使われているのですが、ソースとドレインが
逆に接続されているのを目にして混乱したのも覚えています。
そんな使い方をしても問題がないということを頭では理解していましたが、
実際の製品の中で使われていると何か意図があるんではと考え込んでしまいます。
その後、同じVesser シリーズの V60 を解析してやはり 2SK30A が
同じ接続になっていること、Guyatone のアンプでも同じことが度々見られること
などから、慣れてしまいましたが。そんな時代だったんだね。

で、今回は12年ぶりの V30 再チャレンジです。
いつかは回路図をコンプリートしようと随分前からオークションに出品
されるのを見ていましたが、今回やっと入手できました。
すでに昨日回路図を作成して公開。やっとリベンジを果たしたわけです。

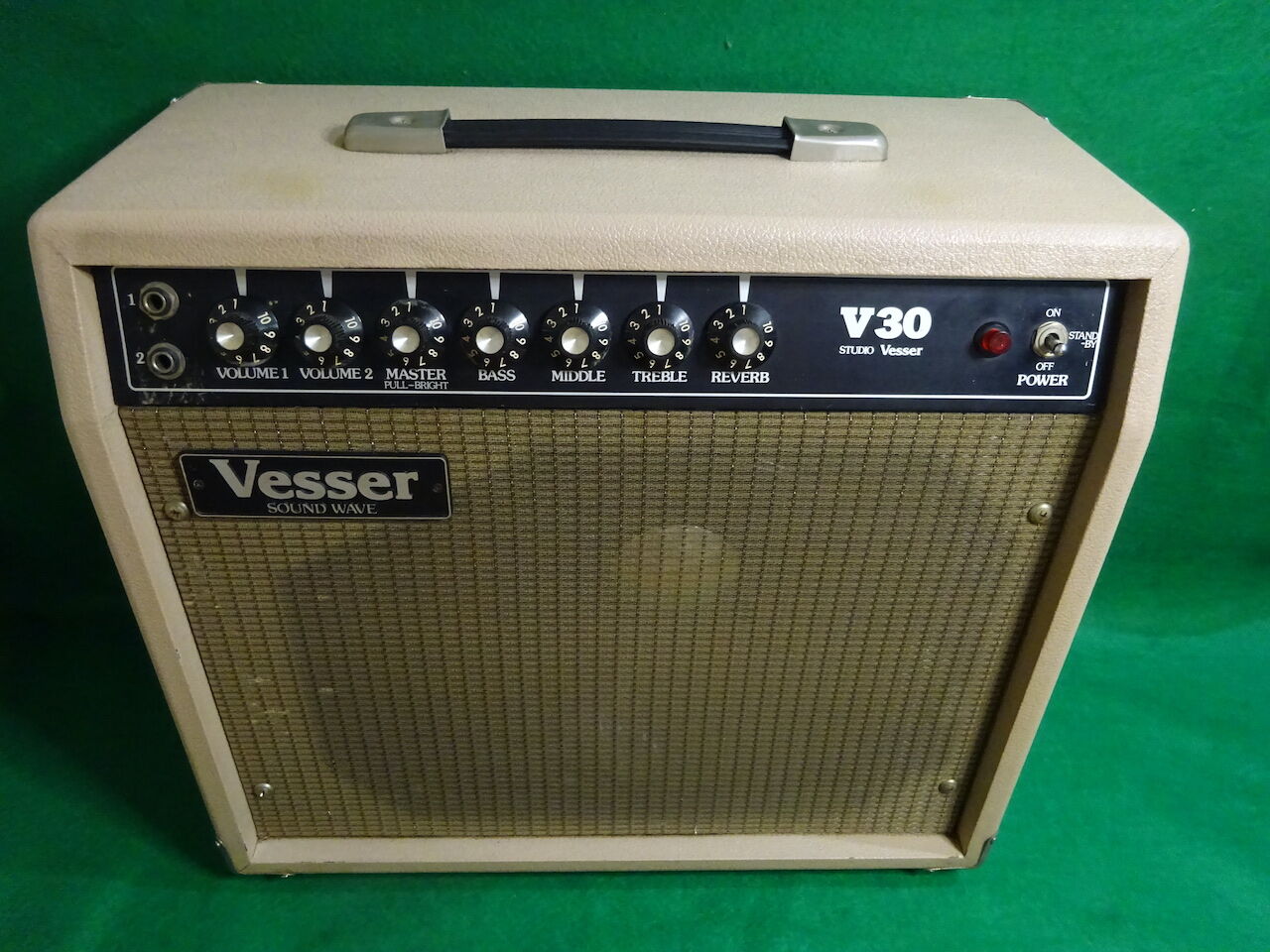

前面。


当時、国産アンプは Mesa/Boogie に似せたルックスが大流行りでした。
"Vesser" という造語の名前も Mesa に似せているのでしょう。
入力ジャックは１と２。VOLUME1, VOLUME2, MASTER のスリーボリューム。
VOLUME1 は入力１専用です。
トーンコントロールは BASS, MIDDLE, TREBLE。あとREVERB も
装備しています。
歪みはスリーボリュームの加減で作るタイプで、回路的にも
ダイオードクリップなどの人為的に歪みを作る部分はありません。
Vesser V60 だとダイオードクリップが導入されているのですが
V30 は（回路パターンはあるのですが）省かれています。

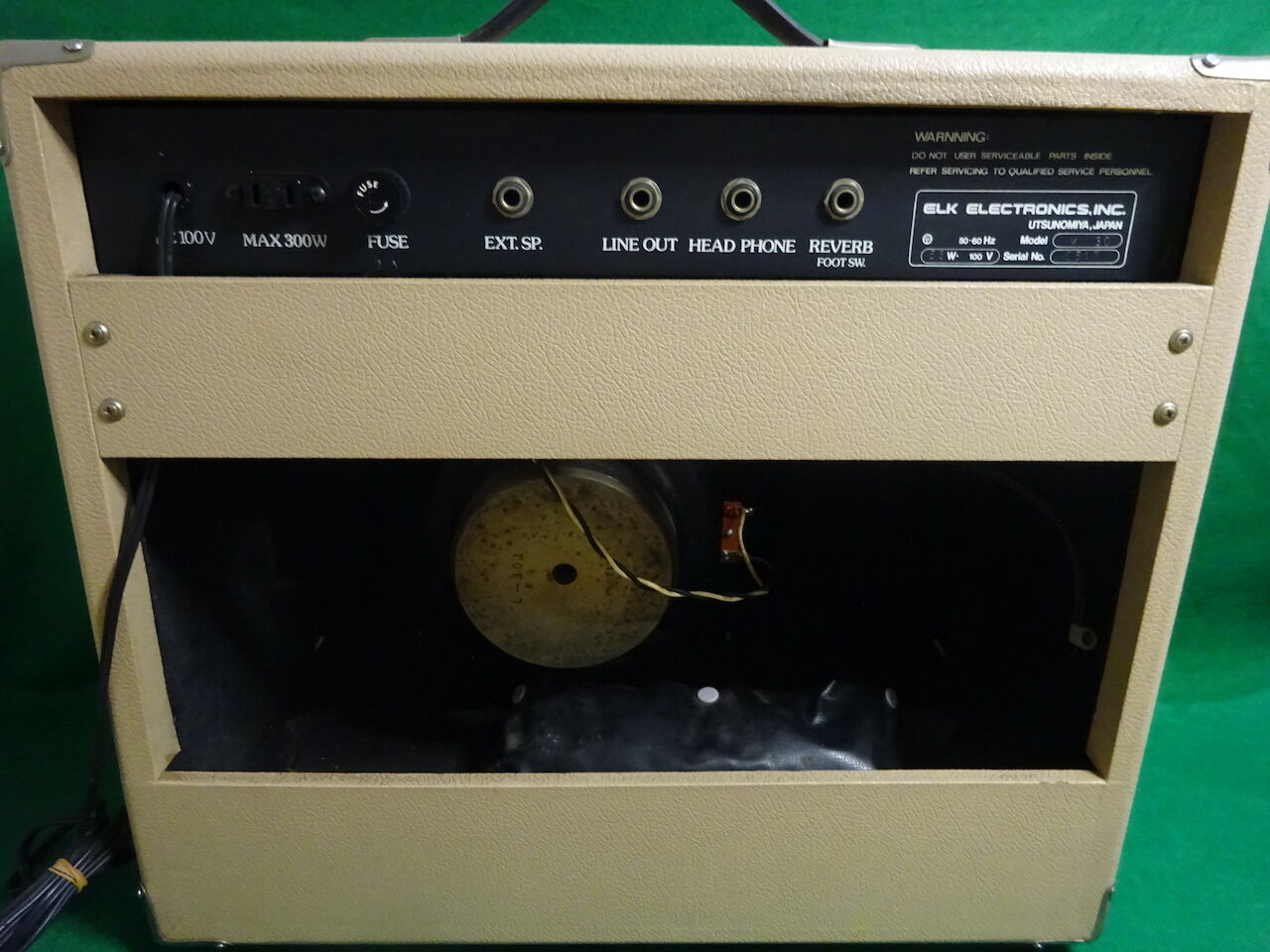

背面。


左からサービスアウトレット(MAX 300W), ヒューズ 2A,  外部スピーカージャック、
LINE OUT, HEAD PHONE, REVERB FOOTSW とジャックが並びます。
スピーカーは 12 インチ 8 Ω の L-301 というもの。
音が出ることは確認しましたが、コーン紙が大きく破れているので
スピーカー交換は必須のようです。

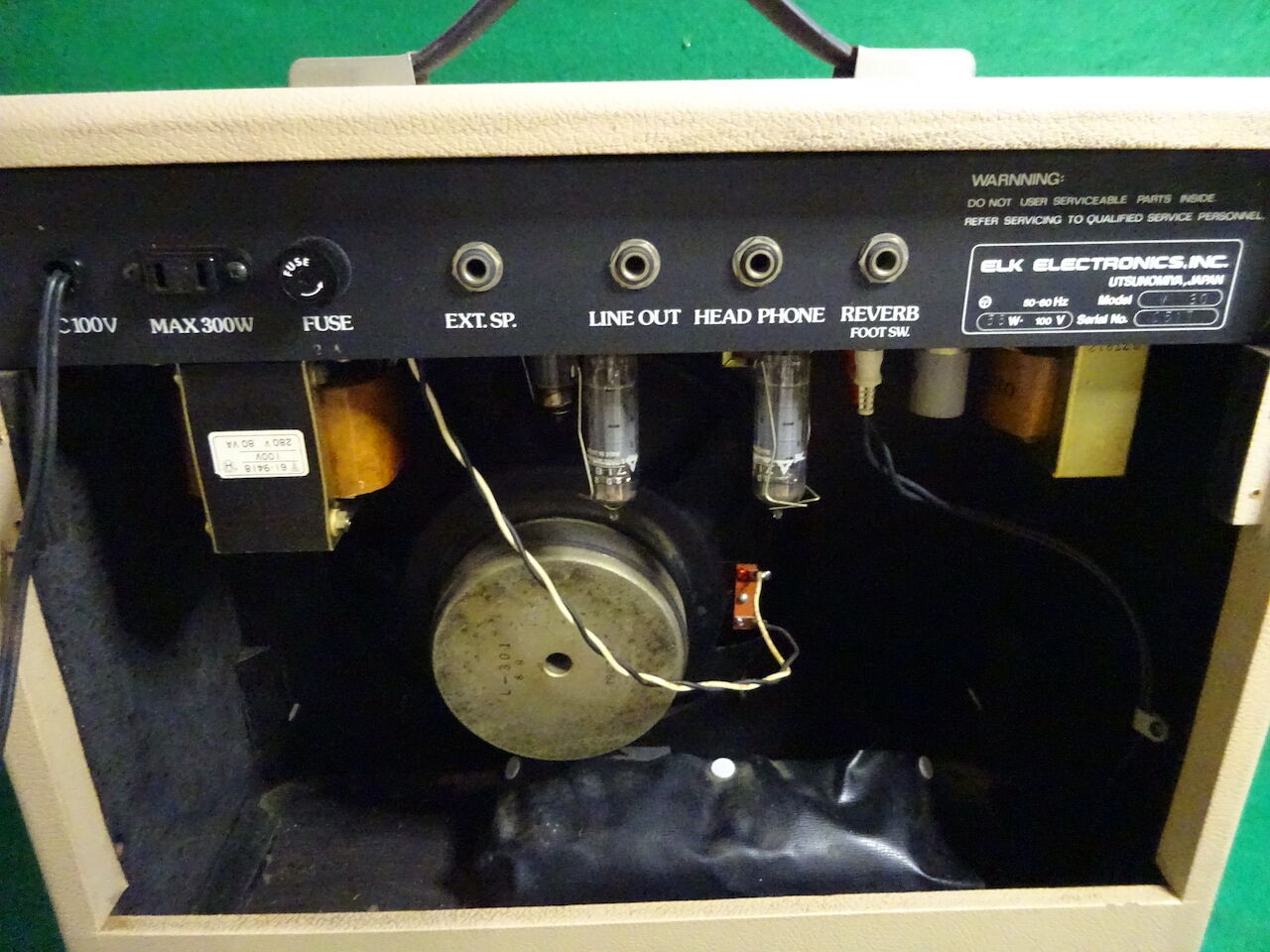

背面パネルを外すと真空管や変圧器が見えます。
底にリバーブも配置されていますが、なんか扱いが雑なような。

出力管は 松下の 7189。6BQ5 (EL84) の改良版でプレート電圧 400V まで
使えます。EL84 で代替できないのがちょっと難点。

全体的に汚れも少なく、修理や改造などの手が入っていない個体のようです。

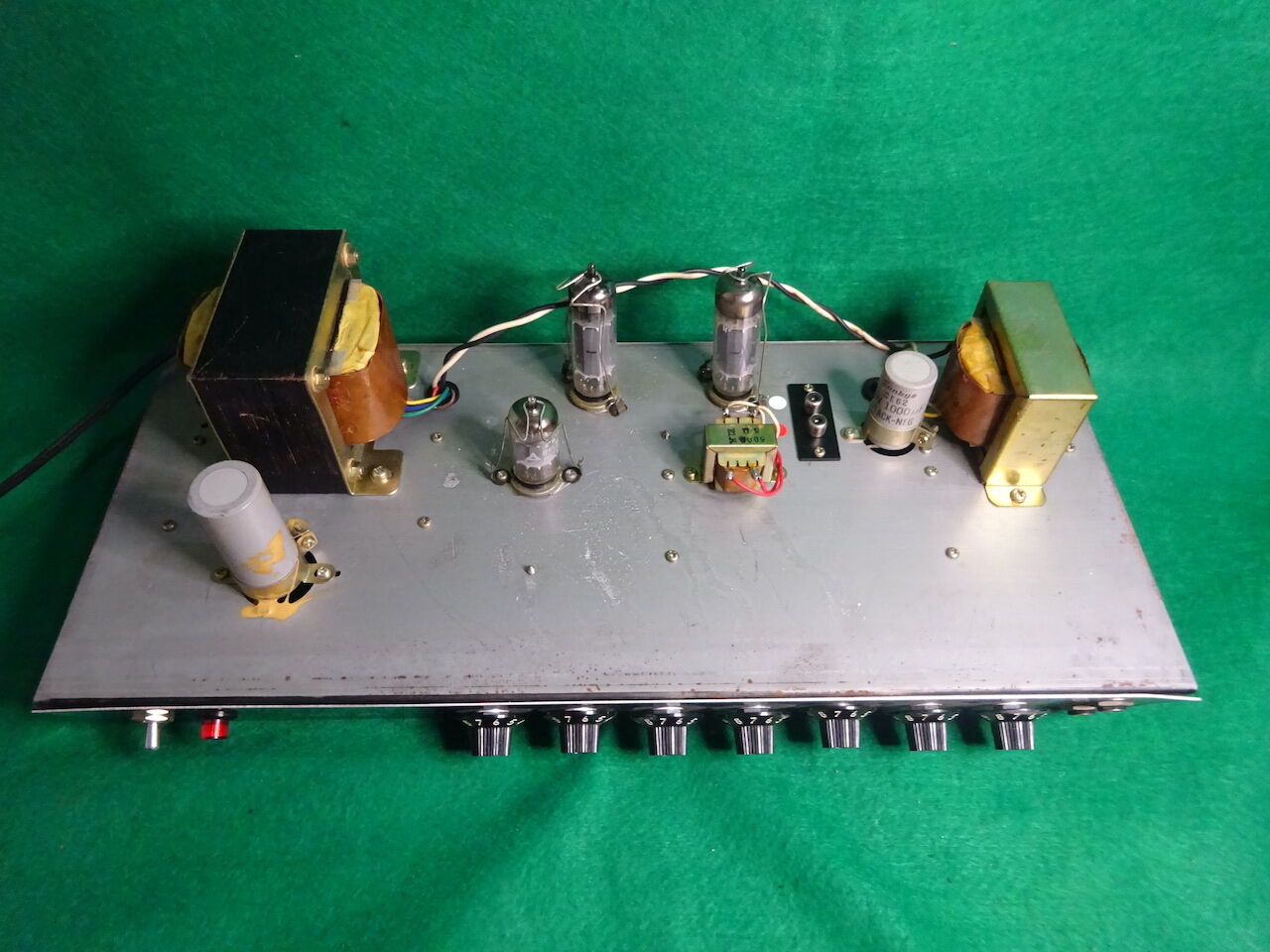

キャビネットからシャーシを取り出して見ます。


真空管は位相反転段の 12AX7 (松下) と 7189 x 2。
左が電源トランス、中程にあるのがリバーブトランス、右にあるのが出力
トランス。

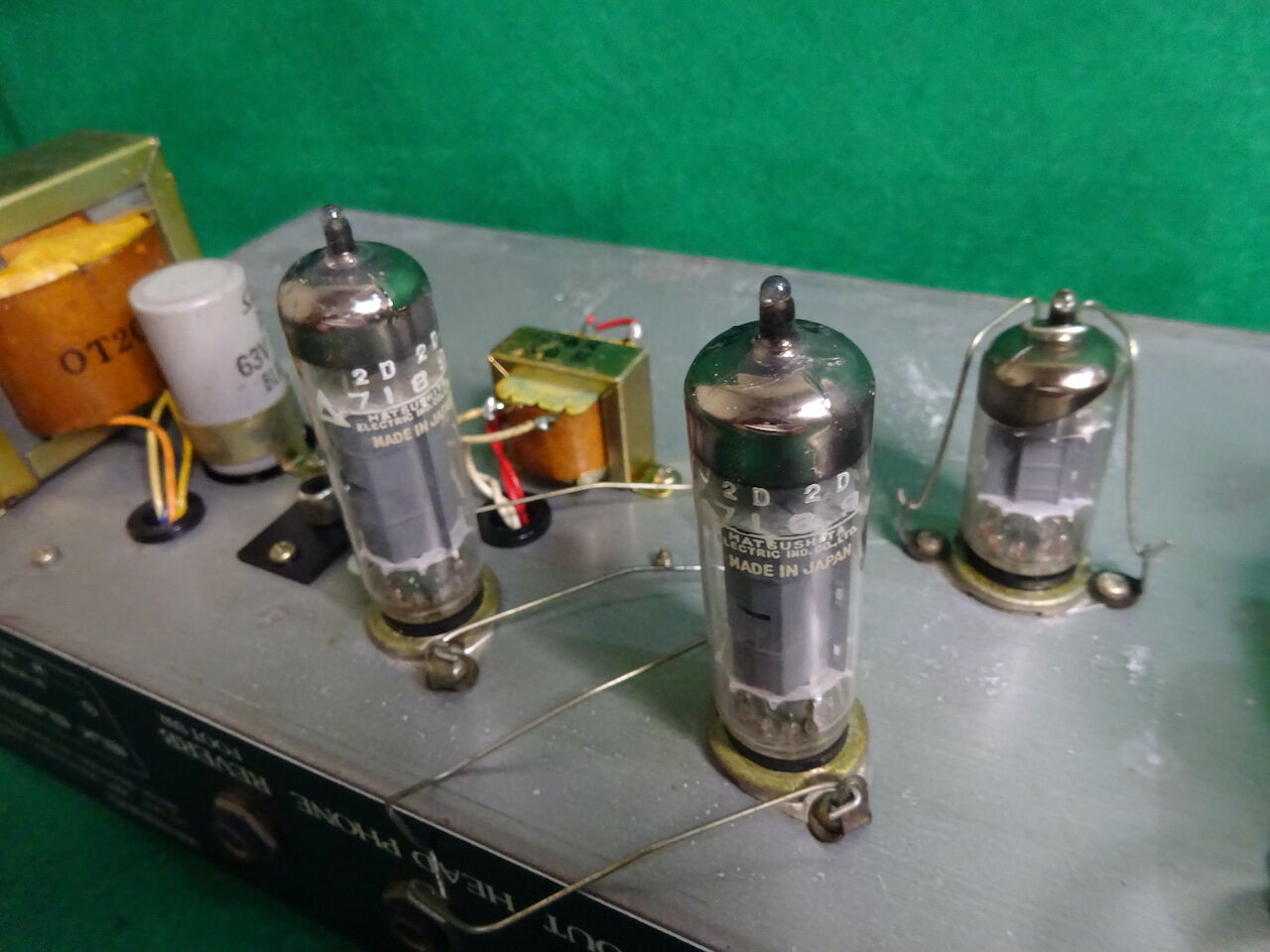

7189 のアップ。


松下製ですね。この白いマーキングは触ると消えてしまうので注意。
作業中は破損防止のためこれらの真空管は外しておきます。

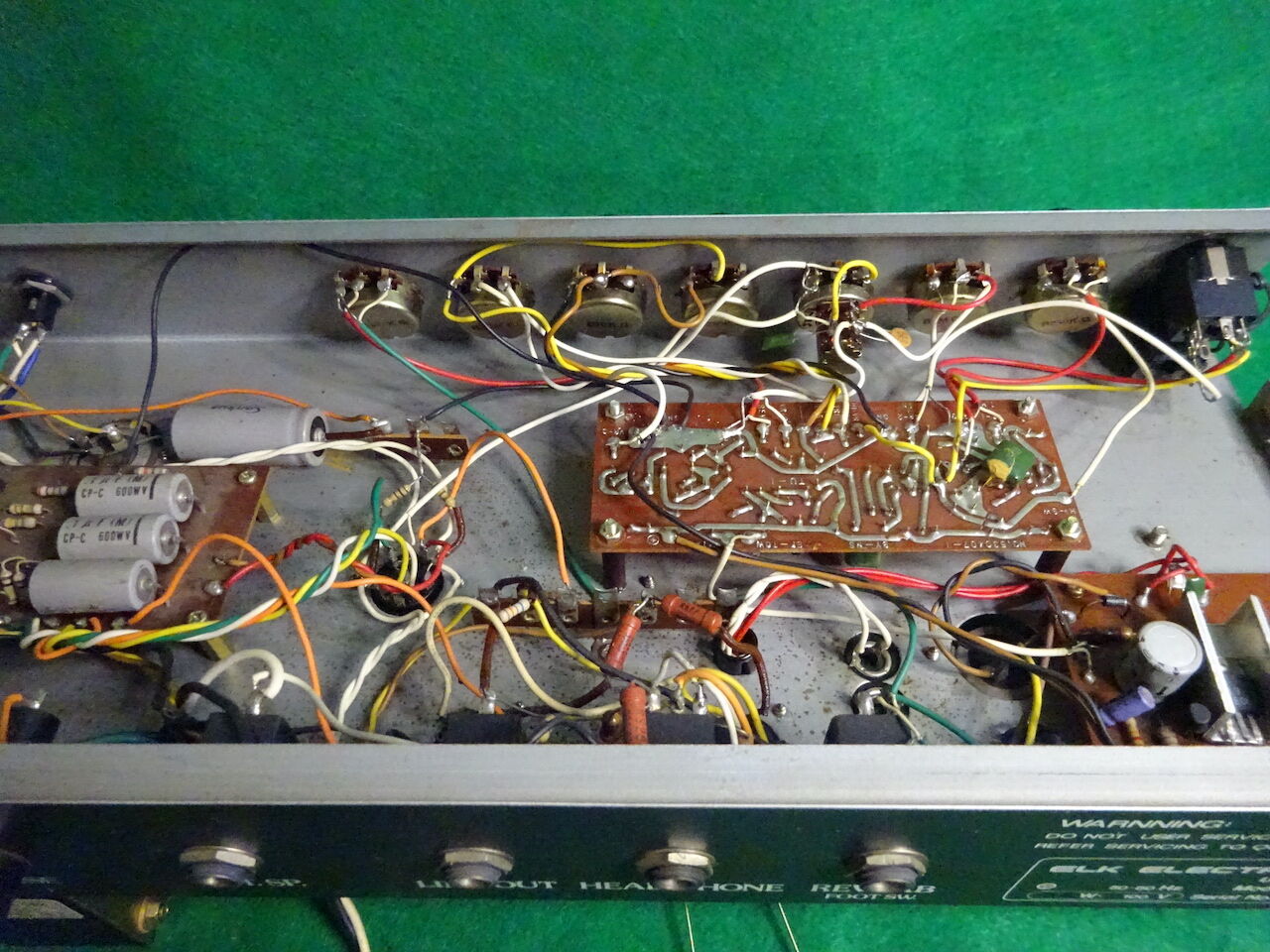

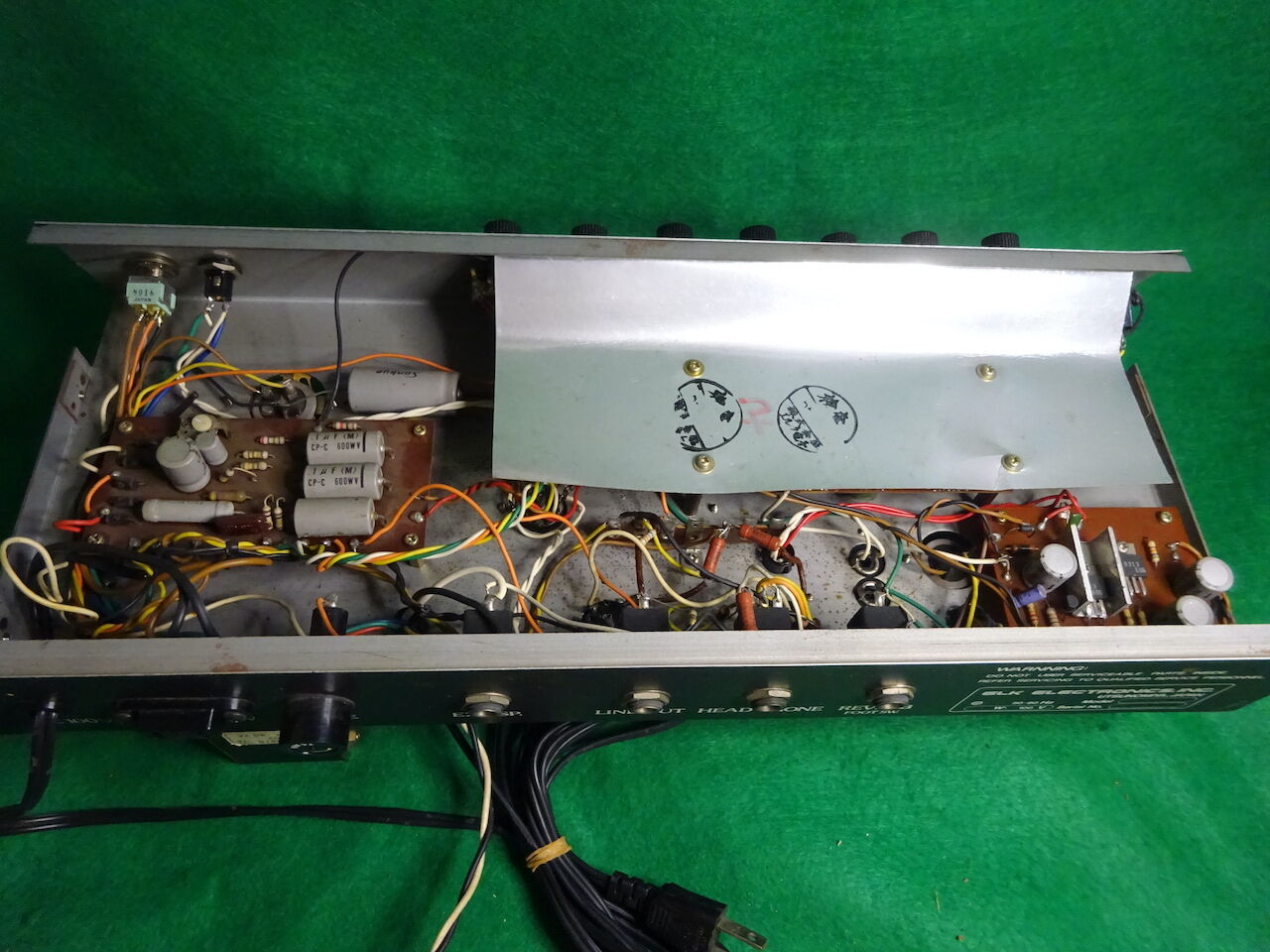

シャーシ内部。


エルク独自のシールド材「銀紙」です。これでシールドの効果があるのか
疑問ですが、これまで扱ったエルクの複数のアンプにこれがつけられていました。

取り外すとプリアンプ部の基板が現れます。

エルクのハイブリッドアンプ Vesser V30 の回路図を採取したので
公開いたします。




回路図

20221002 初出


PNG:
電源部

プリアンプ

パワーアンプ

PDF:

Twin-Amp 45 のメンテナンスが終了しました。

先の Ace Tone Model-301 といい 60年代アンプが続きました。
回路図の採取はそれほど苦労しなかったのですが、またもや空中配線の部分が
多いのでメンテナンスには時間がかかりました。
60年代の国産アンプはいろいろと魅力があるのですが、ちょっと食傷気味。

60年代から 70 年代にかけてのアンプで電源の平滑回路によく使われるのが
ブロックコンデンサ。今回も 40uF 450WV x 2 と 20uF 450WV x 2 の２つが
使われていました。近年ではこのようなブロックコンデンサを使うことは
ほとんどないので市販されているものが限られ、入手が難しい。
仮に容量と耐圧が合致したとしてもサイズ（主に直径）が合わないために
取り付けられない、取り付けられても金属シャーシと端子がショートして
しまう、などの理由で使えない場合が多いのです。
なので通常はブロックコンデンサを除去し、複数のラジアルリードのコンデンサを
組み合わせて代用するということをしておりました。
今回は手持ちのブロックコンデンサが２本とも使えそうなのがわかりました。
手持ちのものというのは以前に使おうとしてサイズがあわずに使用を断念した
ことがあるもの。

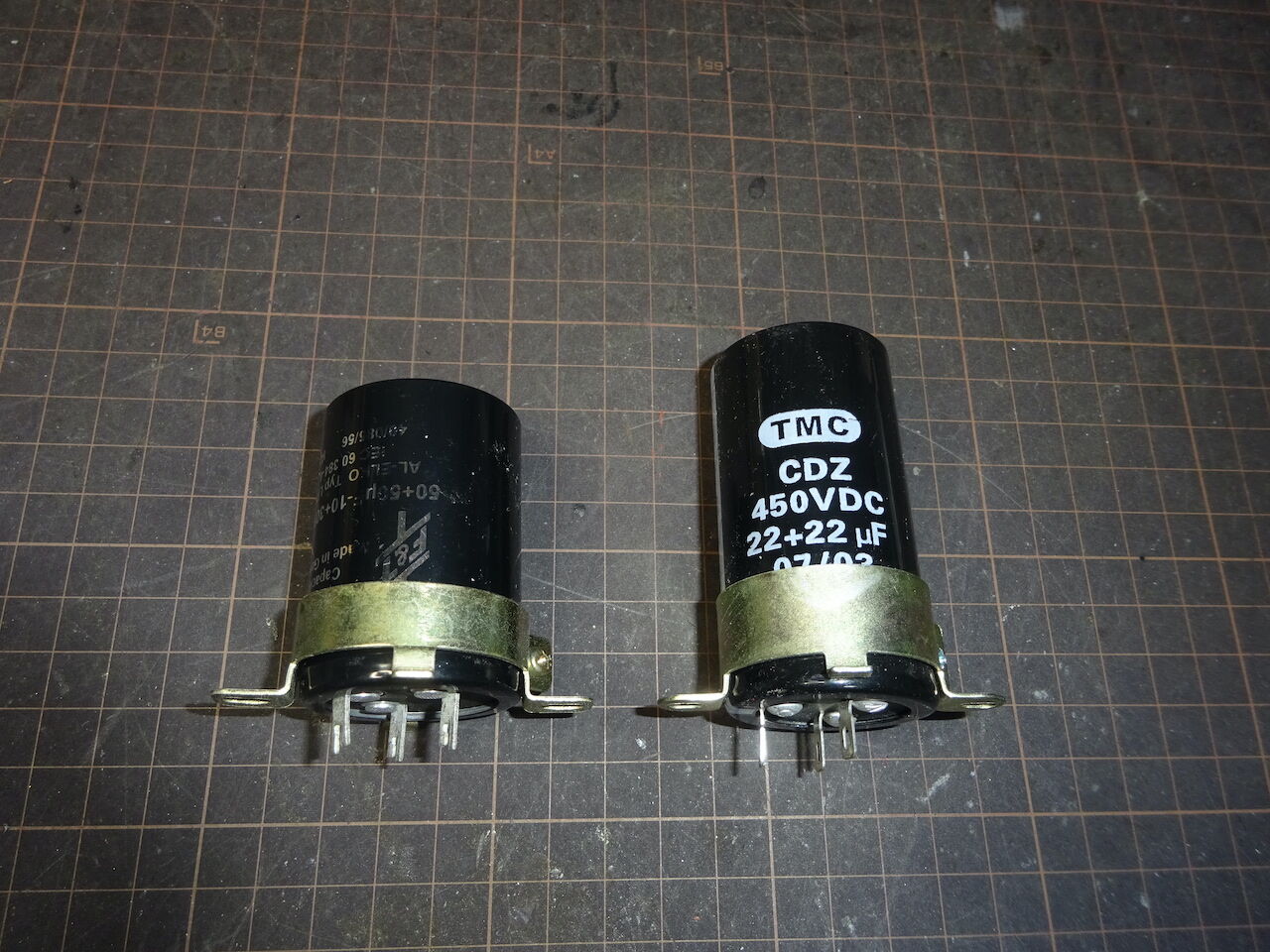

左が F&T の 47uF 500V x 2、右がメーカー不詳の 22uF 450V x 2。
今回はこれを使いました。



22uF 450V x 2 のブロックコンデンサ周辺。もともと空中配線が多い部分
でしたが、乱雑にならずにまとまりました。

円筒型の薄緑色の抵抗は劣化が少ないので交換しないことにし、オイル
コンデンサや電解コンデンサを主に交換する方針で作業を始めました。
ただどうしても気になってしまうのが配線材。50年以上の経過で銅線に
緑青が生じており絶縁被覆内部まで達しているようです。
実害は少ないかもしれませんが、ハンダの浸透が悪いのは間違いなく、
ハンダ不良が生じやすくなるので変えられるものは交換することに
しました。

特に問題だったのはシールド線ですべてのシールド線を交換しました。
全部で８本ありましたが、そのうちの４本がこちら。

左側に透明のビニルテープが巻いています。テープを剥がしてみると
シールド線の外被が切られてシールドが露出しています。


人為的にカットした跡があり、作業しながら疑問に思っていました。
この部分からシールドの酸化が進んでいるはずなので、交換することに
しました。すべてのシールド線についてこの処理が為されていました。
なにかの改造の跡か？とも思ったのですが、すべてのシールド線が
こうなっているので、これはメーカーが意図して行った処置だろうと
考えるようになりました。
最終的に理解したのは、シールド線の一方（信号の上流）のみシールドを
GND に接続しもう一方をフローティングにしてノイズ対策をしており、
フローティング側の余分なシールドが露出しないように外被をずらして
保護している、ということのようです。
70 年代以降であれば、フローティング側のシールドを短く切って、
熱収縮チューブを被せて保護する、というのが一般的です。
そうか。熱収縮チューブというものが無かった時代の方法なんだね。
というわけで、新しいシールド線に交換し熱収縮チューブで絶縁する
処理を行いました。

リバーブユニット EAV-200 をもう少し詳しく見ることにします。


リバーブユニットの入力、出力ともにアンプ本体からの線で半田づけされて
いたので回路図採取時にカットしなければシャーシが外せませんでした。
そこでリバーブユニットの入出力に RCA ピンプラグを取り付けて接続・脱着を
簡単にしました。

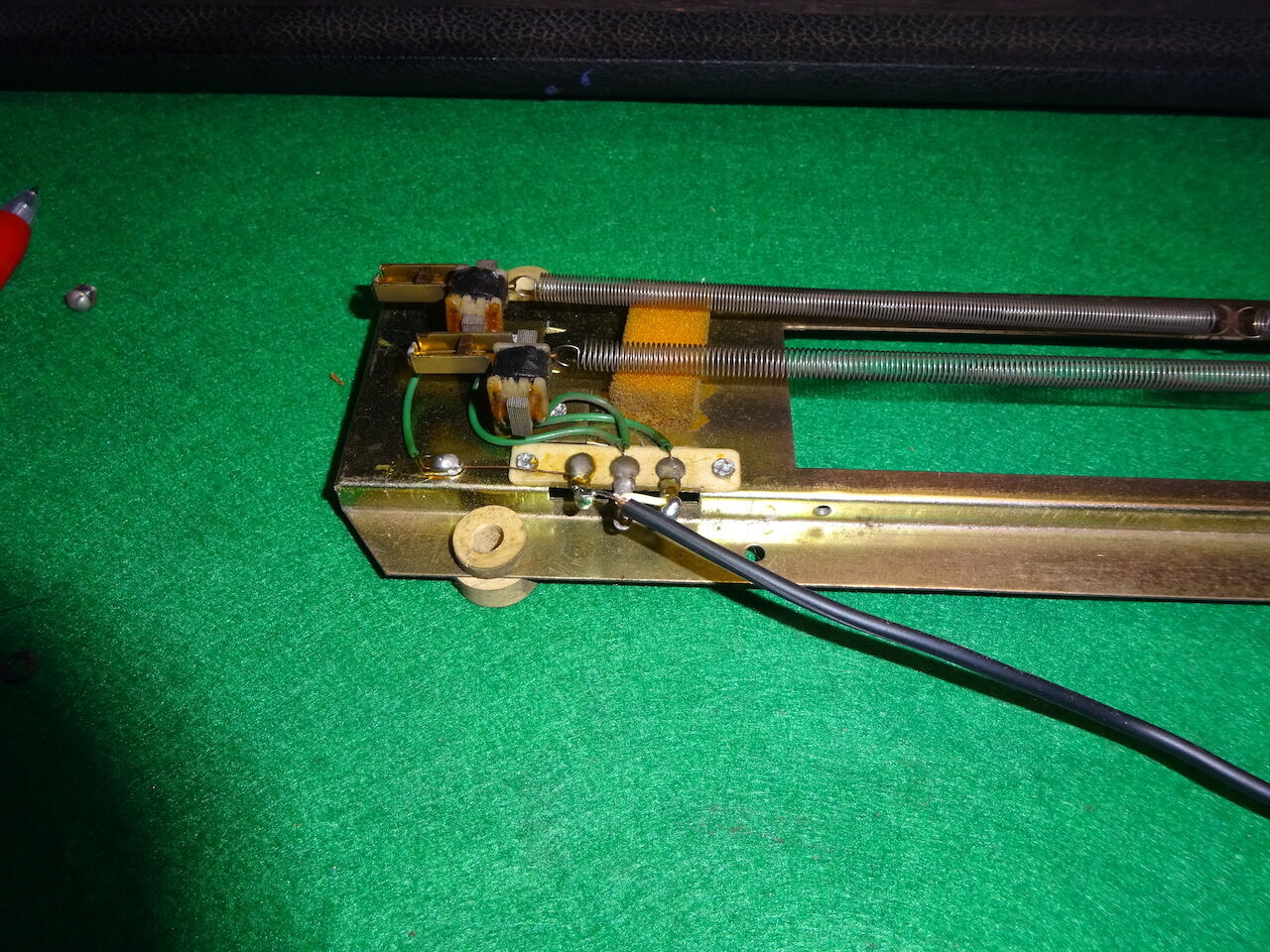

EAV-200 の中身はこのようになっていました。


2スプリングのリバーブですね。右側がリバーブの入力(SEND)、
左側が出力(RETURN) です。



出力側のコイルが２つ。スプリングごとに装備されています。
リバーブのカバーを開ける前は出力の端子が３つあるので、疑問に思っていたの
ですが、２つのコイルが直列に接続されており、真ん中の端子は２つのコイルの
接続点になっています。なかなか凝った造りです。
もしかしたらハムノイズに対して逆相になるように接続しているかも
しれませんが、コイルを分解してコイルの巻き方向を確認するまでは
行っていません。

シャーシをケースから取り出します。
真空管が８本。作業中（例えばシャーシを取り出すときなど）に
割ってしまうことがあるので、まずは真空管を抜いておきます。
真空管の型式とソケットが合致するようにテプラで記入しておきます。

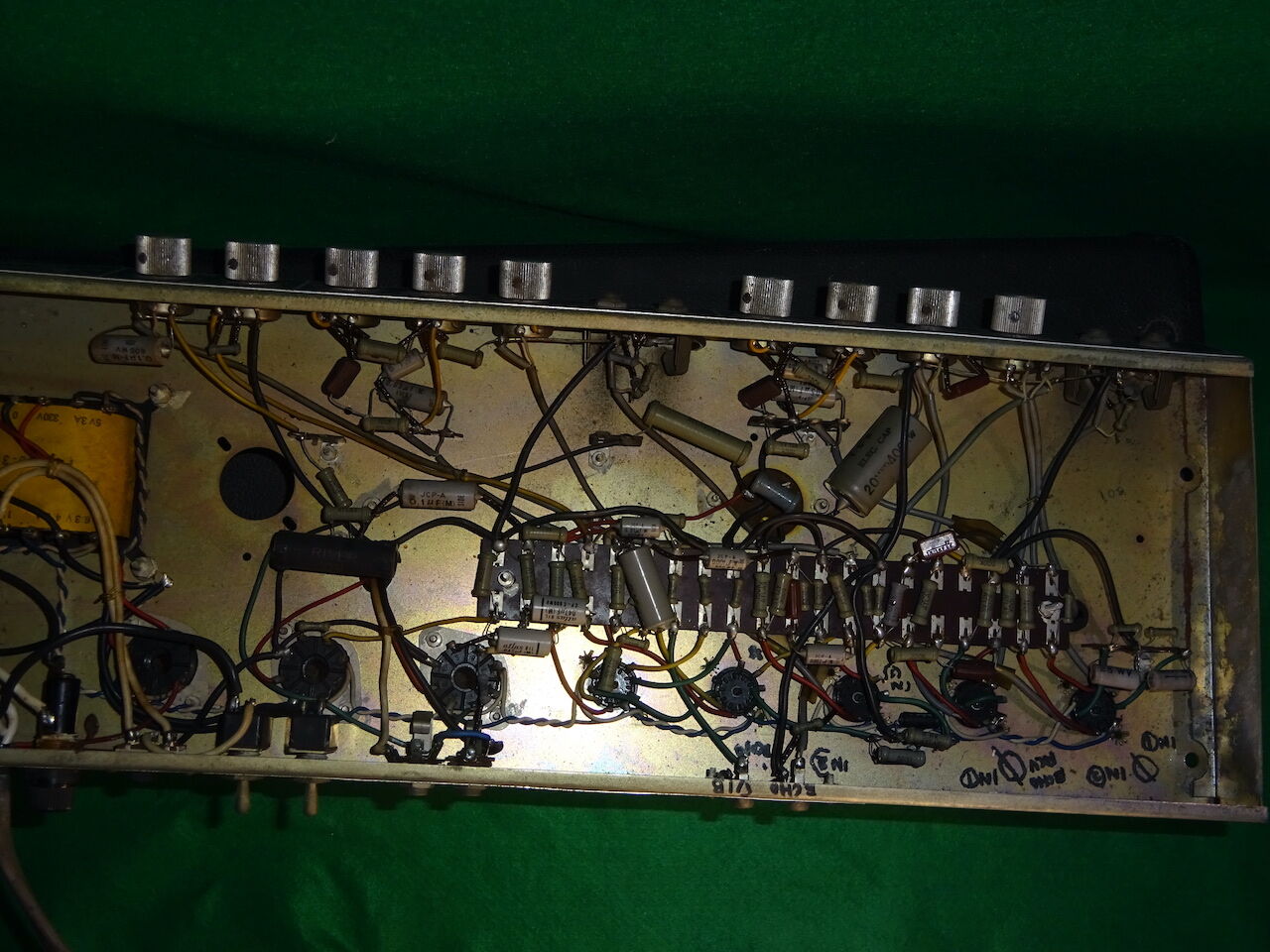

シャーシの内部。


メイン基板は大きめの平ラグ板。至る所に小さなラグ板があり、空中配線が
なされています。オイルコンデンサが多数。回路採取後にフィルムコンデンサと
交換する予定です。
この時代の抵抗は中空の円筒型。緑がかった灰色。おそらく酸化金属皮膜抵抗だと
思うのですが確信はありません。幸いなのはこの種の抵抗は経年変化が少ないので
抵抗値を確認して劣化していない限り交換しません。

電源トランス周辺。


電源ケーブルが交換された跡があります。ケーブルにコードデートが
記載されており 1976 年になっていました。明らかに異なった年代です。
ヒューズは 3A が付いていましたが、切れていました。
何らかのトラブルを抱えているかもしれないので注意して回路を見ていく
ことにします。

整流管 5AR4 を使った電源なので、電源トランスには整流管ヒーター用
タップ(5V)があります。二次側は 6.3V 4.5A と330V x 2 。
ん？ プッシュプル出力用バイアス電源のためのタップが見当たりません。
普通なら負電圧を作るためのダイオードが近くにあるはずですが、無いですね。

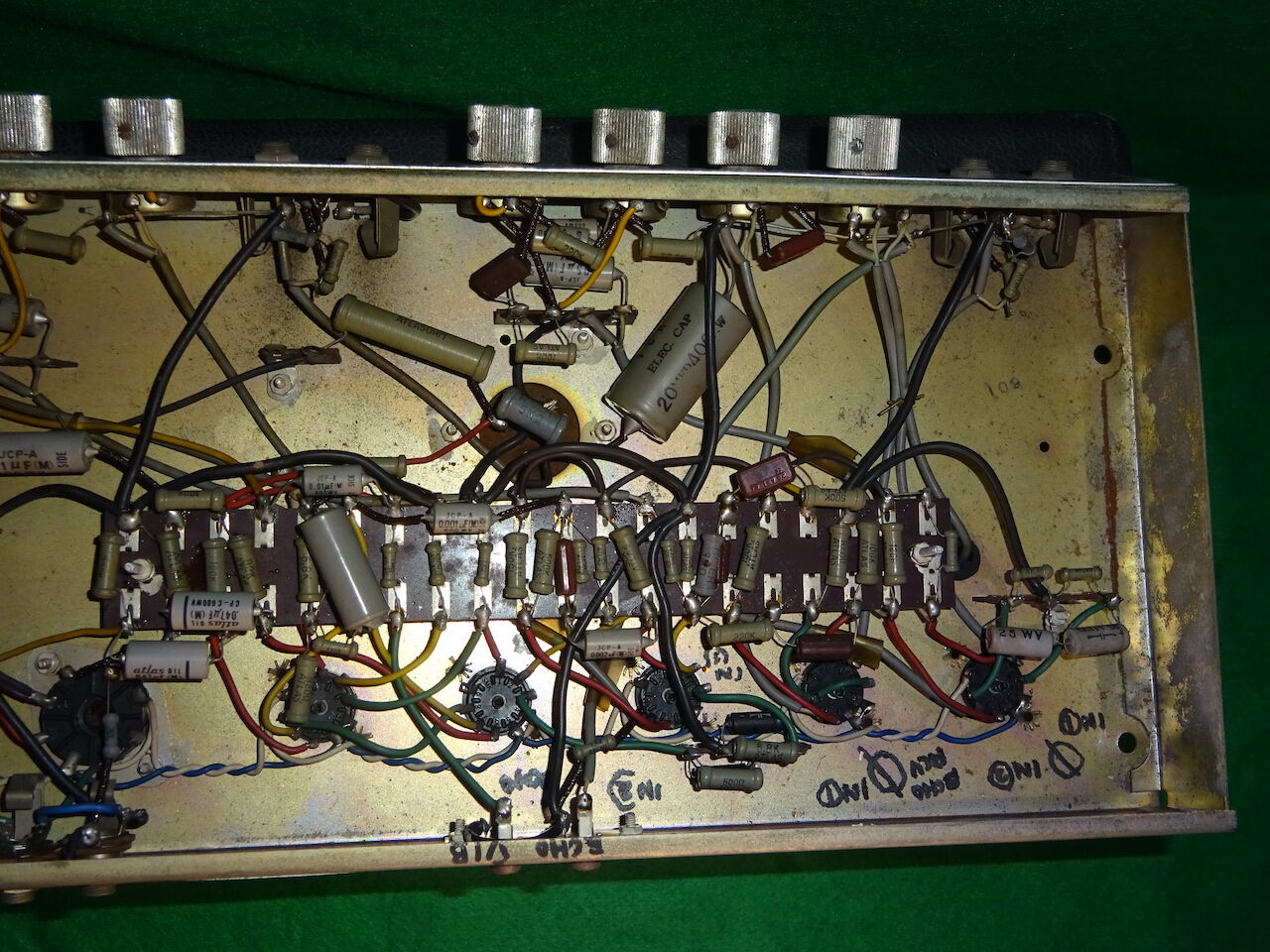

メイン基板周辺。


メイン基板はオイルコンデンサ２点(左下 C33, C34 共に 0.047uF 600WV) が
交換されている模様。見た目が新しいのと、他の場所では 0.05uF 600WV が
使われており、ここだけ E6 系列の値になっていることから判断しました。
おそらく本来は 0.05uF 600WV が付いていたと思われます。
修理時の覚え書らしきものがシャーシに残っています。

メイン基板は部品が整列しており、部品交換が容易そうに見えますが、
そうでもありません。基板裏面にも部品が配置されており、これらの
部品にアクセスするためには GND や電源ラインなど数箇所をカットせざるを
得ません。メンテナンス性が悪いですね。

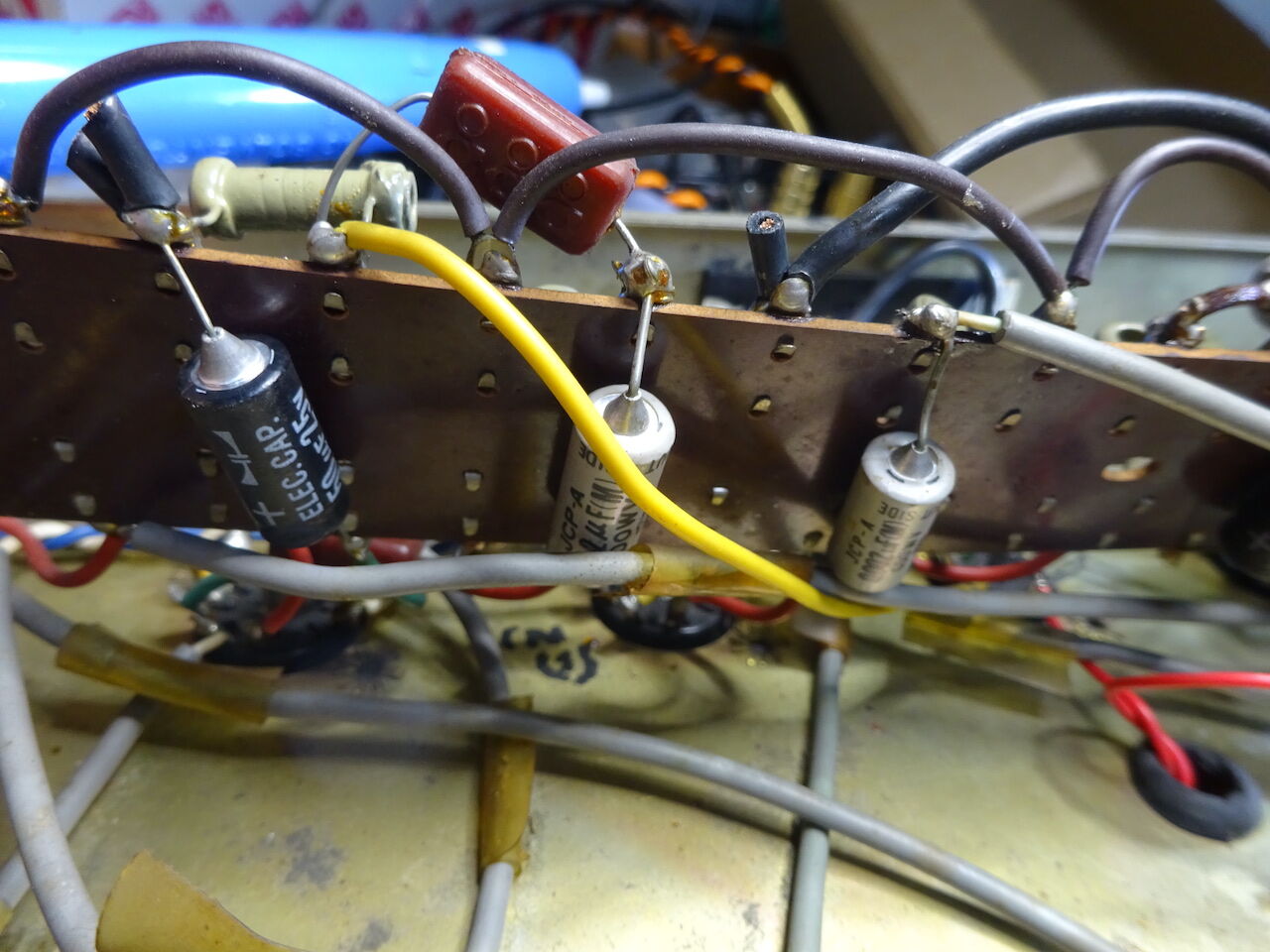

裏面に配置されている部品はオイルコンデンサが６個。
交換対象なので、フィルムコンデンサに交換する際にはおもて面に
配置することにします。


ベンチャーズブームの頃(1965年以降)のアンプのようです。



製造はミユキ産業。のちの ELK です。


銘板も回路図もないので不明な点がいくつかありますが、回路を追うことで
明らかにしていきたいと思います。

外見は Fender のブラックフェイス初期（1963~64）のころを模しています。
Fender の回路をコピーしたものかと考えがちですが、回路自体は独自のものでした。

1961年に発刊の『電子楽器と電気楽器のすべて』中の「市販品のギター・アンプ」
（復刻版「おとなの工作読本 No.5 アナログ音楽世代に贈る自作楽器」2004 を参照）
に「EB-202 (ツインアンプ45)」として掲載されているので、それ以前から
製造されていたモデルのようです。キャビネットと販売されていたようで、
当時の定価 ¥66,000。コンボタイプが EB-105（ギターマン）。
30 cm (12インチ) SP が２個搭載されていたようです。

前面コントロール


Fender の外見を模していますが、ビブラートチャネルが左にある点が
異なります。また、入力ジャックの隣に REVERB コントロールがあるという
点にちょっと驚きます。REVERB, VOLUME, BASS, TREBLE とコントロールが
並びます。MIDDLE がないのは上記の時代の Fender アンプと同様ですが、
BASS と TREBLE の並びが逆。必ずしも Fender のコピーを目指したわけでも
なさそうです。
ノブは削り出してはないものの、アルミ製で高級感があります。ネジ止め式。



こちらはノーマルチャネル。
VOLUME, BASS, TREBLE のコントロールは同様です。
隣に VIVRATO(トレモロ)の SPEED と INTENSITY がありますが、
これはノーマルチャネルには効きません。
また Fender の Twin Reverb 等と同様に背面の RCA ピンジャックに
フットスイッチを取り付けて ON させない限りトレモロが効かない仕様です。

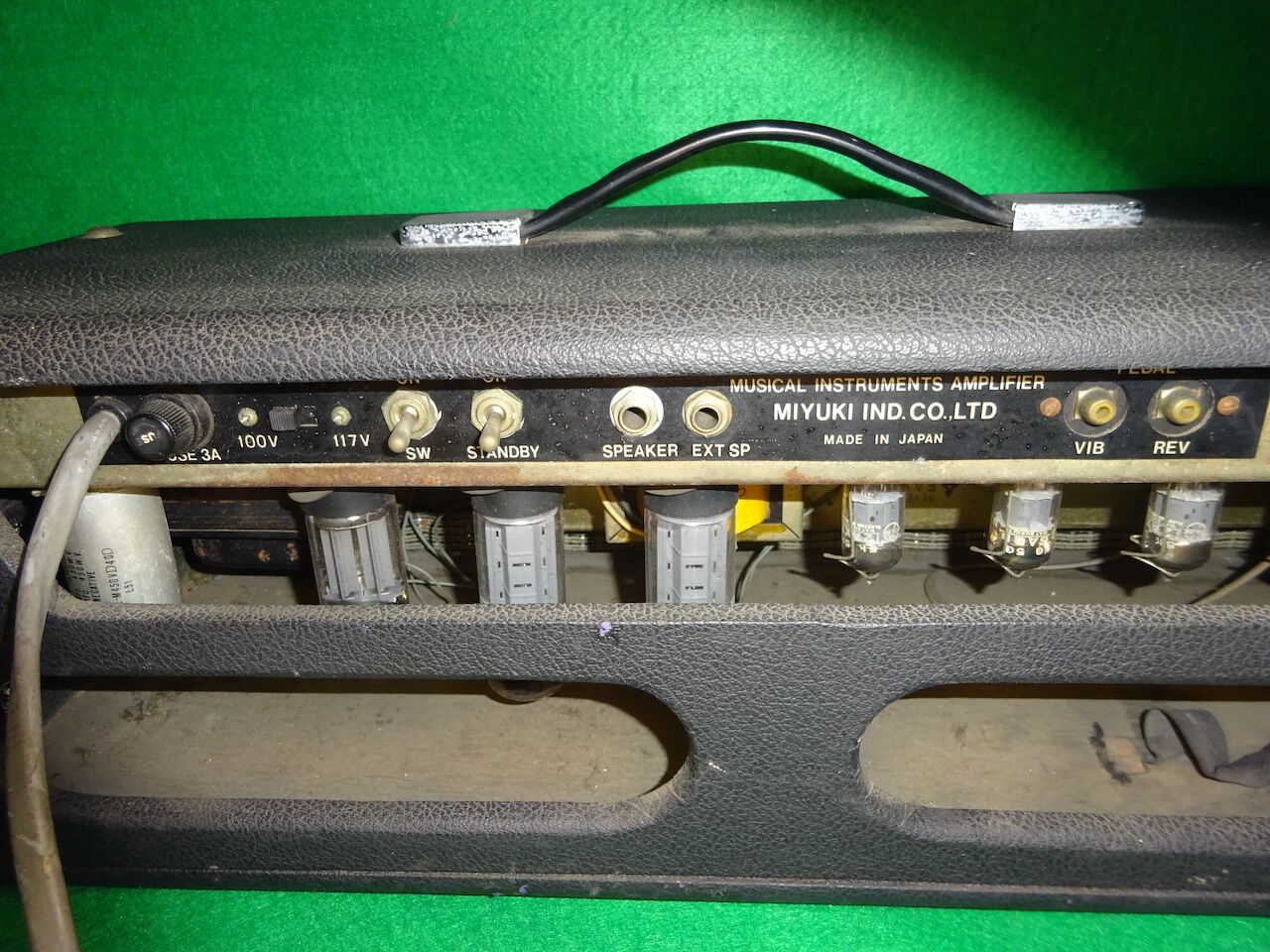

背面を見てみます。背面パネルを外しています。


背面 には Fuse (3A), 電源電圧切替(100V/117V), POWER SW, STANDBY SW,
SPEAKER ジャック, EXT SP ジャックが並びます。
記載がありませんが、 スピーカー出力インピーダンスは 4 Ω。



VIBRATO と REVERB のそれぞれのフットスイッチ入力があります。
シャーシに何やら注意事項が赤で印刷されているようなのですが、
よく読めません。スピーカージャックにスピーカーを接続しない状態で
使用するな、ということのようです。

回路図や真空管レイアウト図のようなものは付いていませんでした。
背面から見て右側から真空管の番号(V1, V2, V3,... ) を振っていきます。
V1  12AX7,  V2  12AX7,  V3  12AX7,  V4  6AQ8,  V5  12AX7,
V6  6CA7,  V7 6CA7,  V8  5AR4 。
すべて松下製で「ナショナル」のマークがありました。
出力管 6CA7 は EL34 ですね。5AR4 は整流管。
現在(2022年8月) ロシアへの経済制裁により真空管の供給が停滞して
おりますが、上記の真空管はすべて現行品が入手できます。

6CA7 (EL34) を使用している、ということだけでも Fender のコピーではない
ことが想像できます。6AQ8 も Fender では使われることはありません。

電源には整流管 5AR4(GZ34) を使用しており、すでに公開している回路図を
見ればわかるように、回路にはダイオード等の半導体が一切使われていません。

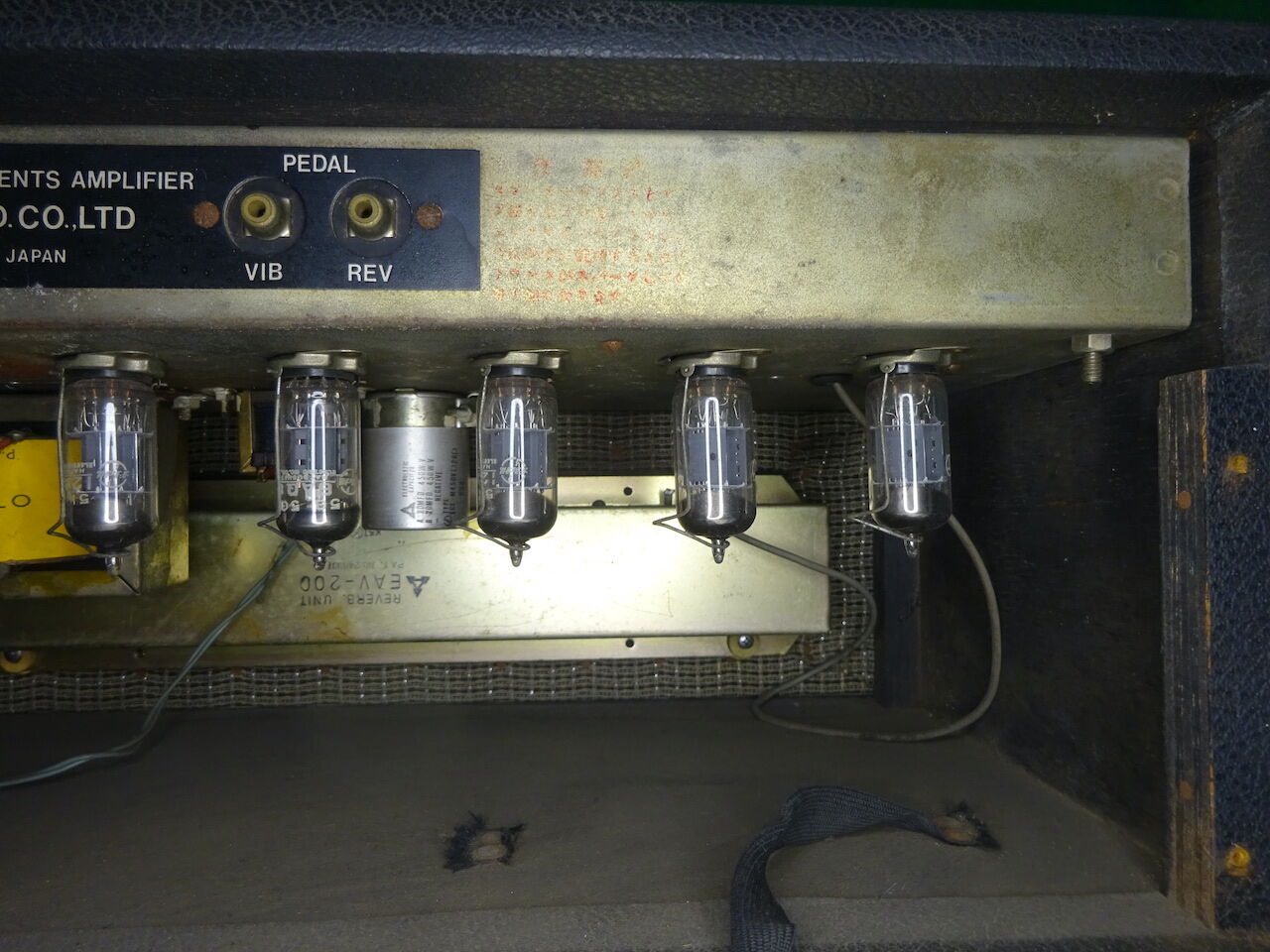

背面の写真では奥にリバーブユニット EAV-200 が前面パネルに取り付けられて
いるのが見えます。このリバーブも松下製で特許番号( PAT. No 248931) が
印刷されています。
同じ特許番号が記入されている EAV-100D というリバーブユニットが
Humming Bird にも搭載されていました。これも松下製のようです。

メンテナンスを行なっていないので今のところ音出ししていませんが、
独特の仕様もありメンテナンス終了後の試奏が今から楽しみです。
次回はシャーシ内部の回路を見ることにします。

ELK がまだミユキ産業という会社名だったころのブランド ECHO の
ヘッドアンプ Twin-Amp 45 の回路図を採取したので公開します。



回路図

20220806 初出
20220820 電源：電源電圧測定値記入
CH1: 誤り修正
パワーアンプ：軽微な修正


PNG:

電源

REVERB+VIBRATO CH.

NORMAL CH.

パワーアンプ


PDF:
