M-40 は回路図は採取したものの、修理は停止状態。
すでに製造終了になっているパワーアンプ IC の SANYO STK036 の
入手をどうするかが問題でした。

故障しているのであまり長く電源を入れていないのですが、
症状はブーンというハムノイズしか出ない状態です。
パワーアンプが動作してハムノイズが混入している、というよりは
ハムノイズしか出ていません。

パワーアンプ IC が壊れていると考えたのは、電源電圧を測ったら
-Vcc だけが極端に低かったため。-2V 程度まで落ちていました。
STK036 を取り外して導通チェックを行いました。

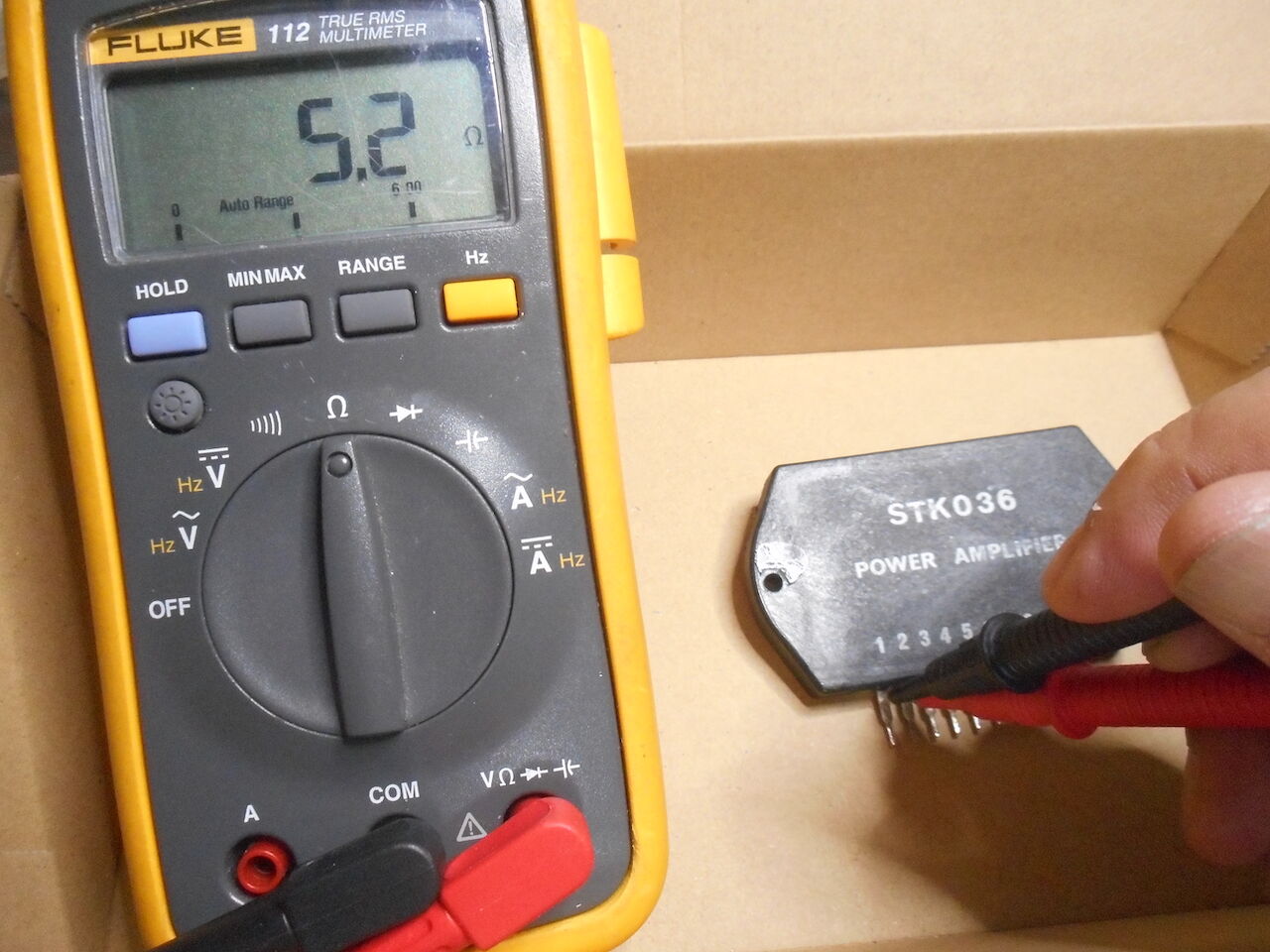

2 pin の Output と 1 pin の -Vcc の間の直流抵抗が 5.2 Ω。
これはおかしい。スピーカーが ８ Ω だというのに、内部抵抗がそれより
小さいなんてことがあるかい。
というわけで STK036 内部で短絡していると判断しました。

問題はどうやって修理するか、です。
実は代替品として秋月電子で売っている SANYO の STK405-070 (40W+40W) を
片チャンネルだけ使おうかと考えておりました。
STK036 が最大 50W なので少し出力は小さくなりますが、妥当かなあ。

すっかりやる気になって、M-40 の電解コンデンサを全部交換して準備。
週末に回路定数を決め、発振止めの 2 uH の空芯コイルを手巻きして作成。

その前に。サトー電気の HP をうらめしく眺めます。
製造終了になった IC などを在庫している店で掘り出し物がよくあるので
時々通販で利用します。
アナログ IC の分類の中に薄い文字で

STK036   ￥2800 + 消費税

の一行。
薄い文字で書かれているということは以前は在庫があったけど
もう売ってないってことだよね。あぁ。これが売ってればなぁ。
それまで幾度も見直したリスト。

それが勘違いだと気付きました。
薄い文字で書かれた他の IC でも「残少」の文字があるものが。
「在庫があるけど、もう残りわずか」という意味です。
ん？薄い文字って販売終了ではないの？

問合せて見たところ、ちゃんと在庫があったようで、本日無事到着！
ありがとう！　サトー電気！！



し、新品！　ロゴまで新しくなってる。

新しい STK036 も 1 pin と 2 pin の間の導通チェックをしてみます。


4.5 MΩ。導通、というよりは高抵抗ですね。 M-40 に搭載されていた
古い STK036 の短絡が異常であることがわかります。

新しい STK036 に載せ替え、裏面にシリコングリースを塗布してシャーシに
固定します。


電源 ON とともにノイズ。これはボリュームのガリだね。
ギターをつなげると今度はちゃんと音がします。よしよし。
動作し始めました。

クリーンがちゃんと出ていますね。不具合による歪みはありません。
このアンプにはダイオードクリップなどの歪み回路は搭載されていません。
今時のギタープレーヤーには物足りないかも。
BOOST は treble boost のようです。高音が強調されます。

接点復活剤を少量ずつ使いガリを低減。入力ジャックを交換。
メンテナンス終了。

電源電圧も正常に戻ったようなので、電圧値を測定し、回路図に
書き込みました。 ver. 20200624
STK036 の電源端子 1 pin と 3 pin が入れ替わっているというミスが
あったので、修正しました。
電源関係の間違いは故障の元になるので ver. 20200624 以降を
お使いください。

1970年代後半に Mesa/Boogie のアンプが大きな話題となり、
日本でもその外見に似せたアンプが売り出されます。
本 blog で主に取り扱っている Jugg Box、ELK の Vesser など、
そして今回解析したアイデアン Mesia ZOOM がそれに当たります。
ZOOM M-40 はトランジスタアンプです。

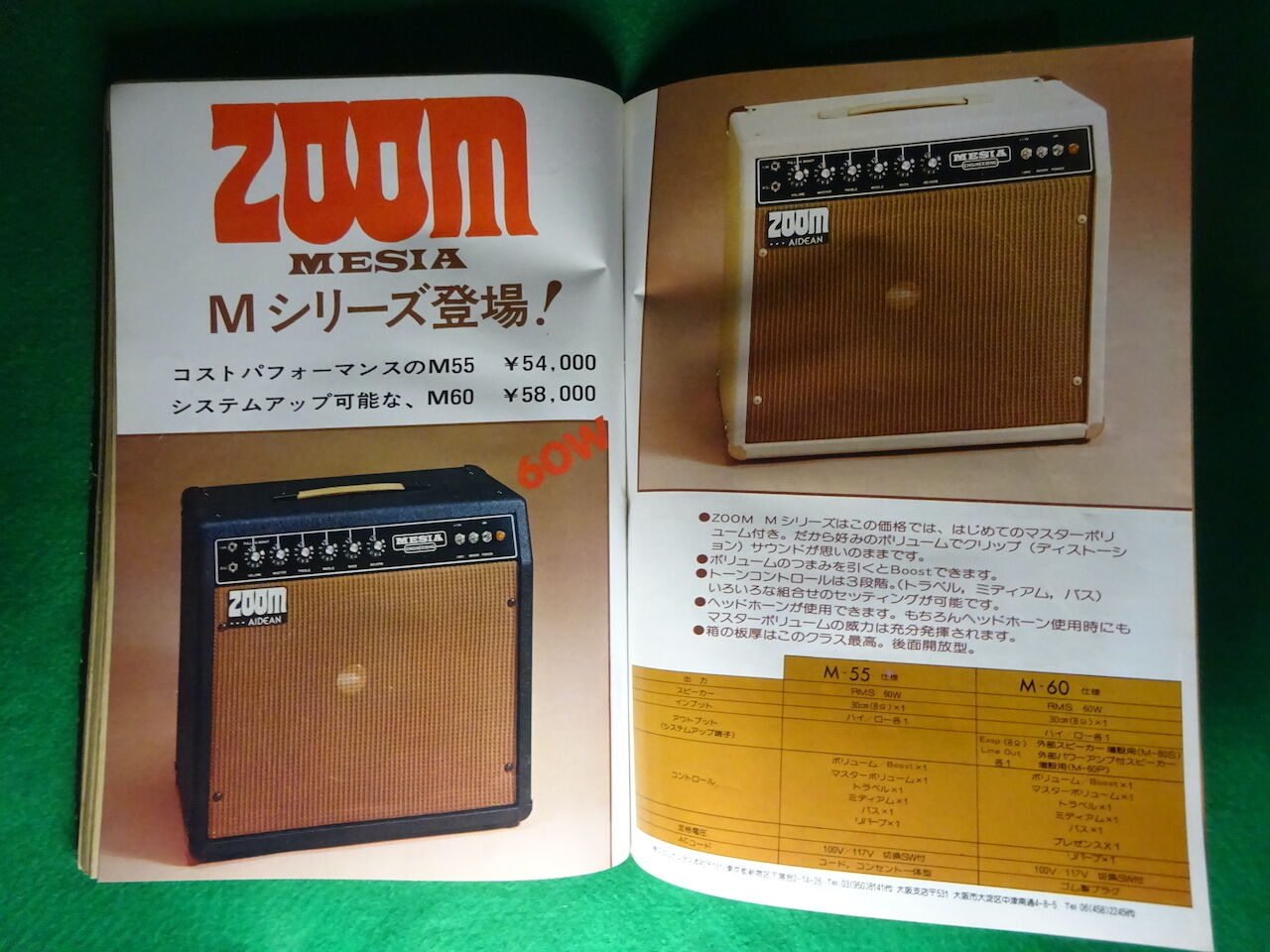

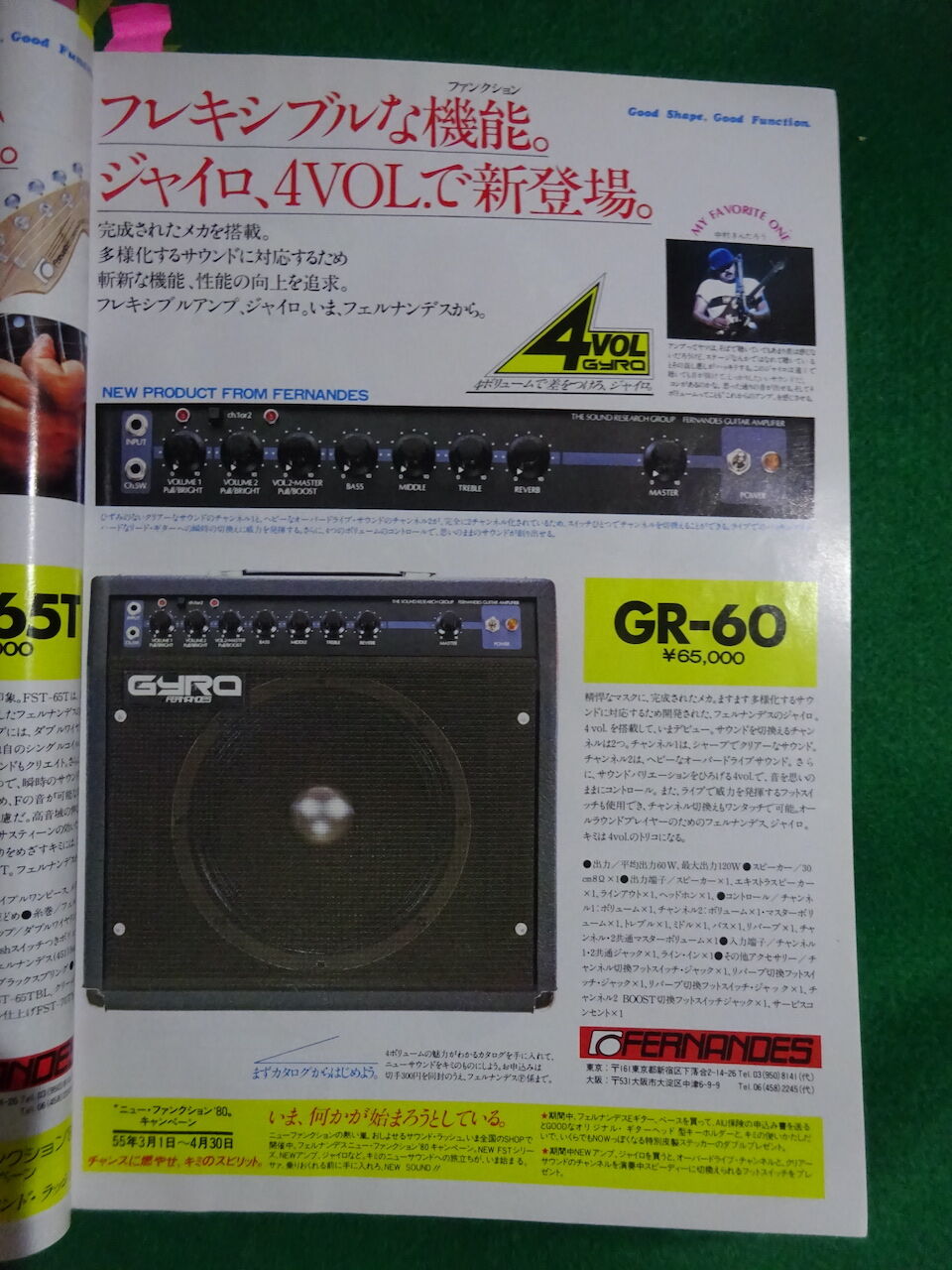

1977 年12月号の ロッキンf 誌の広告がこちら。


当時、フェルナンデスが発売元になって販売していました。

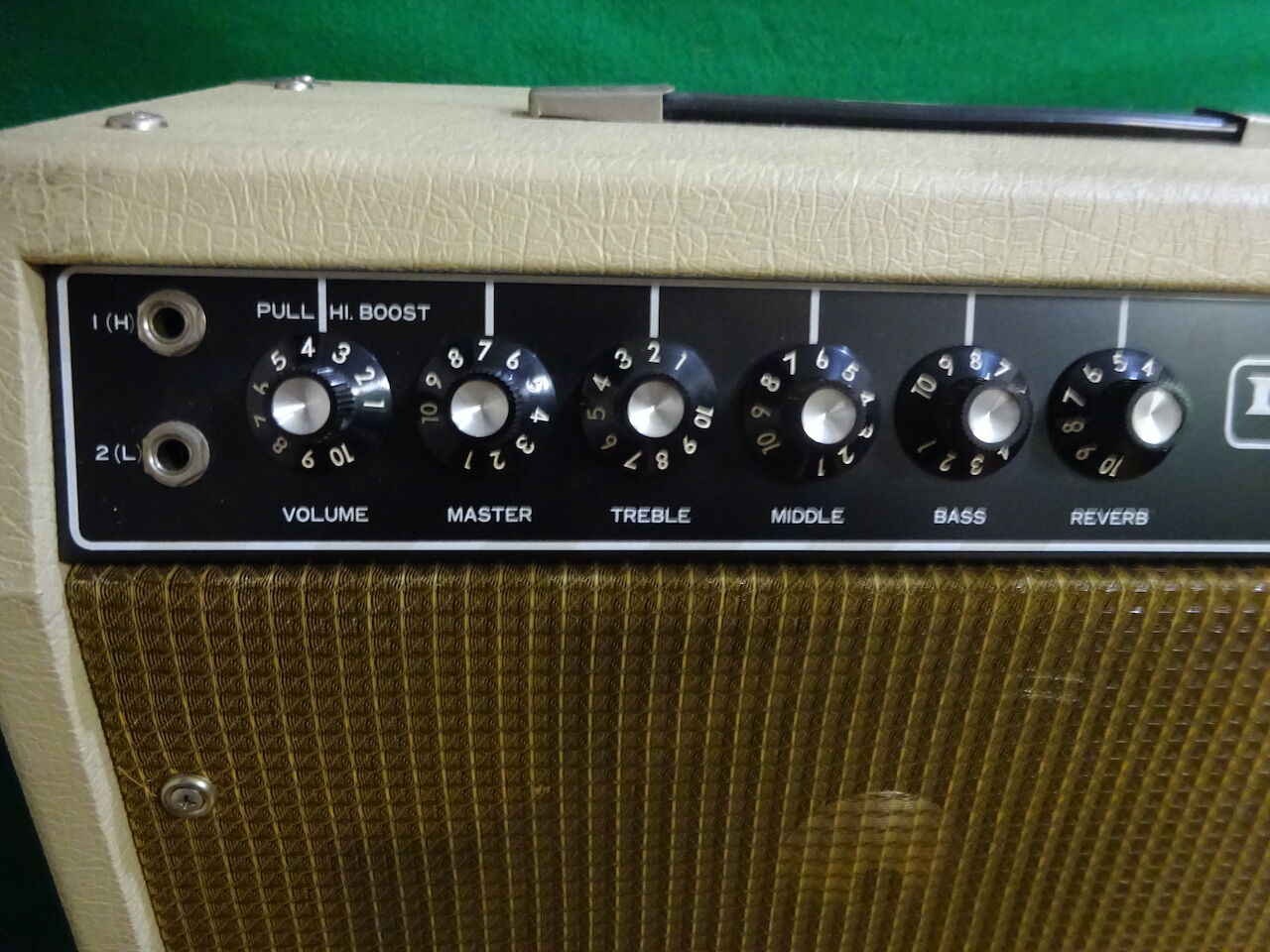

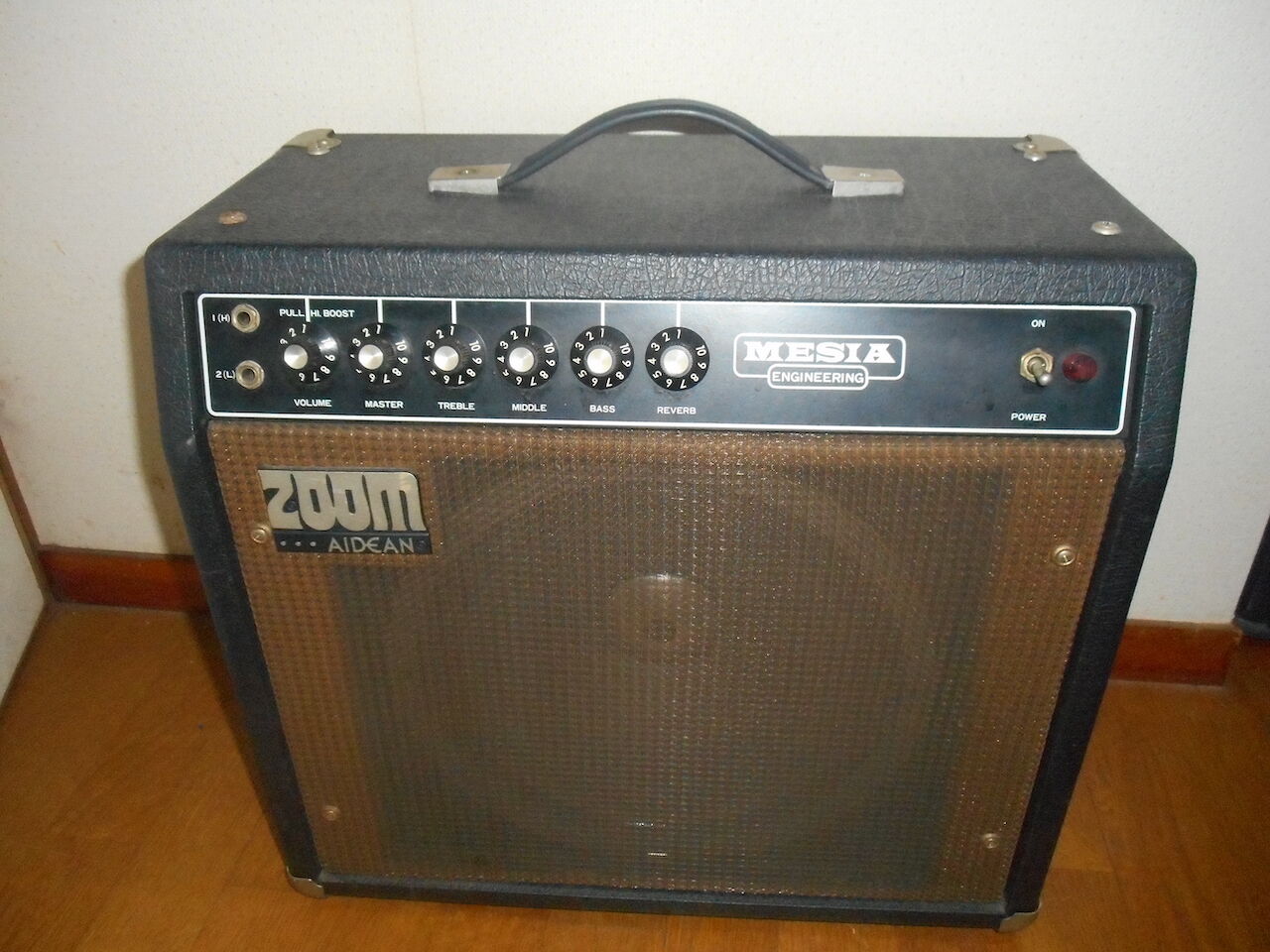

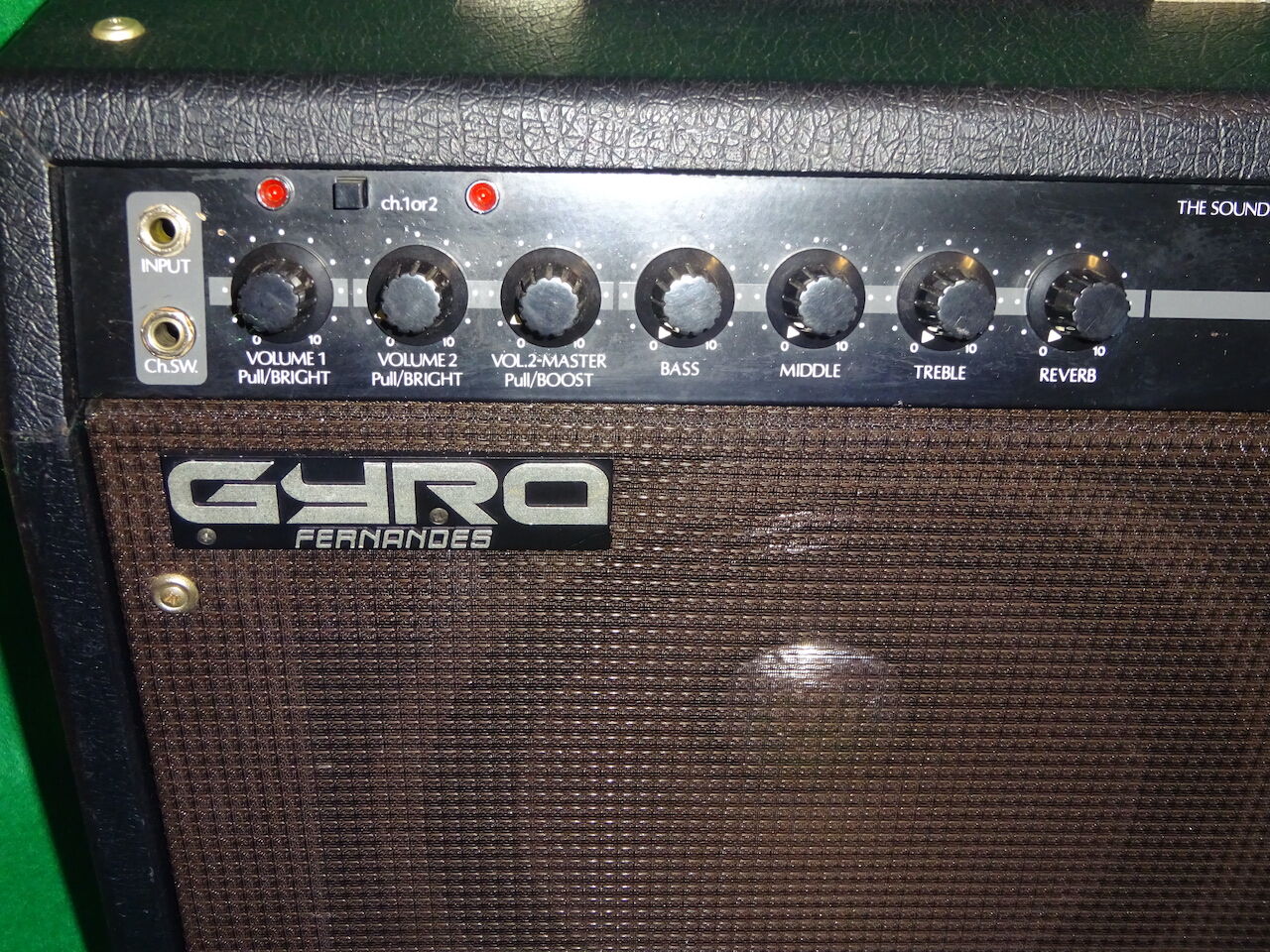

前面のコントロールは VOLUME, MASTER, TREBLE, MIDDLE, BASS, REVERB。


VOLUME と MASTER で歪みをコントロールするタイプ。
３ Volume ではないですね。

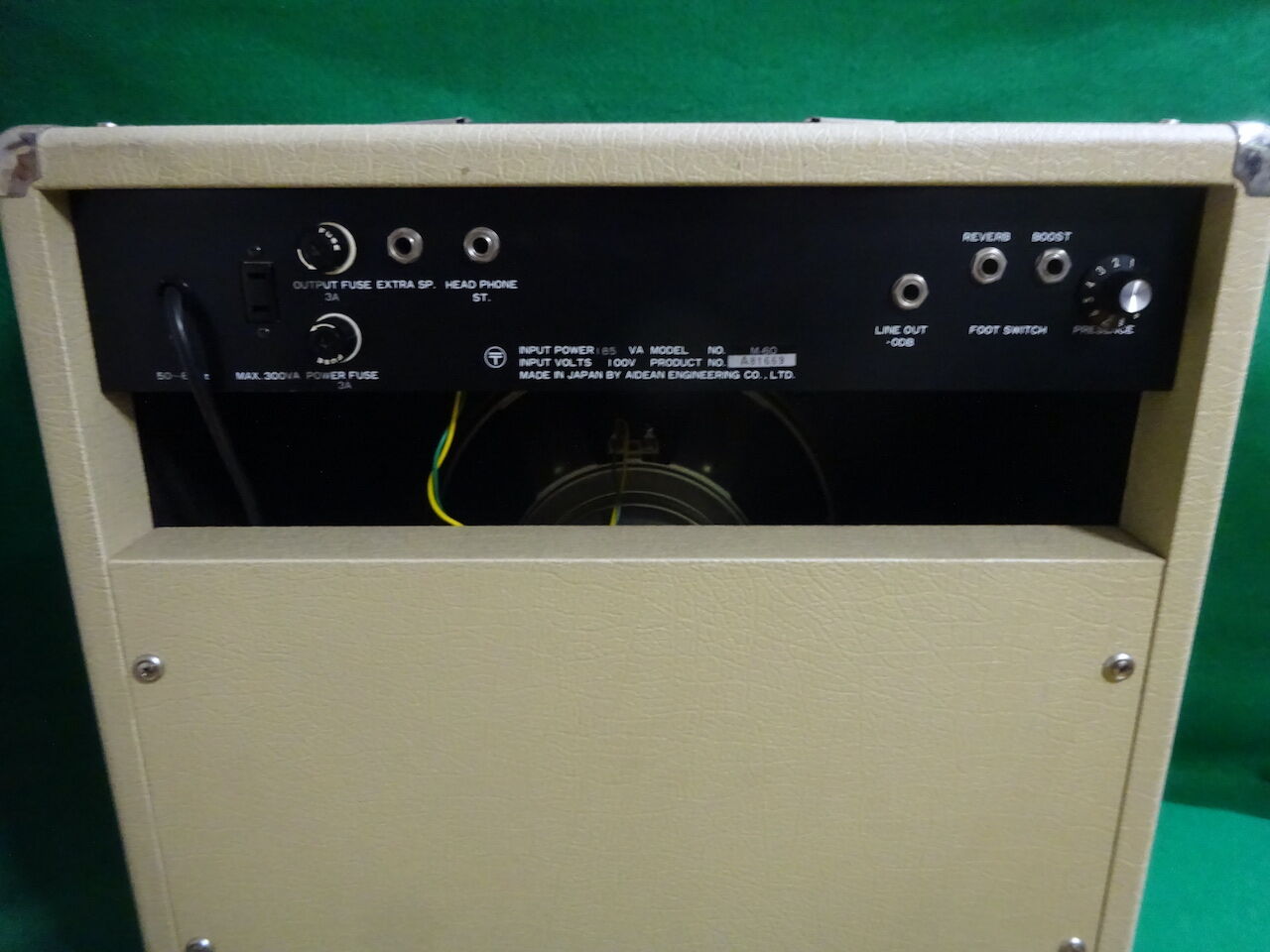

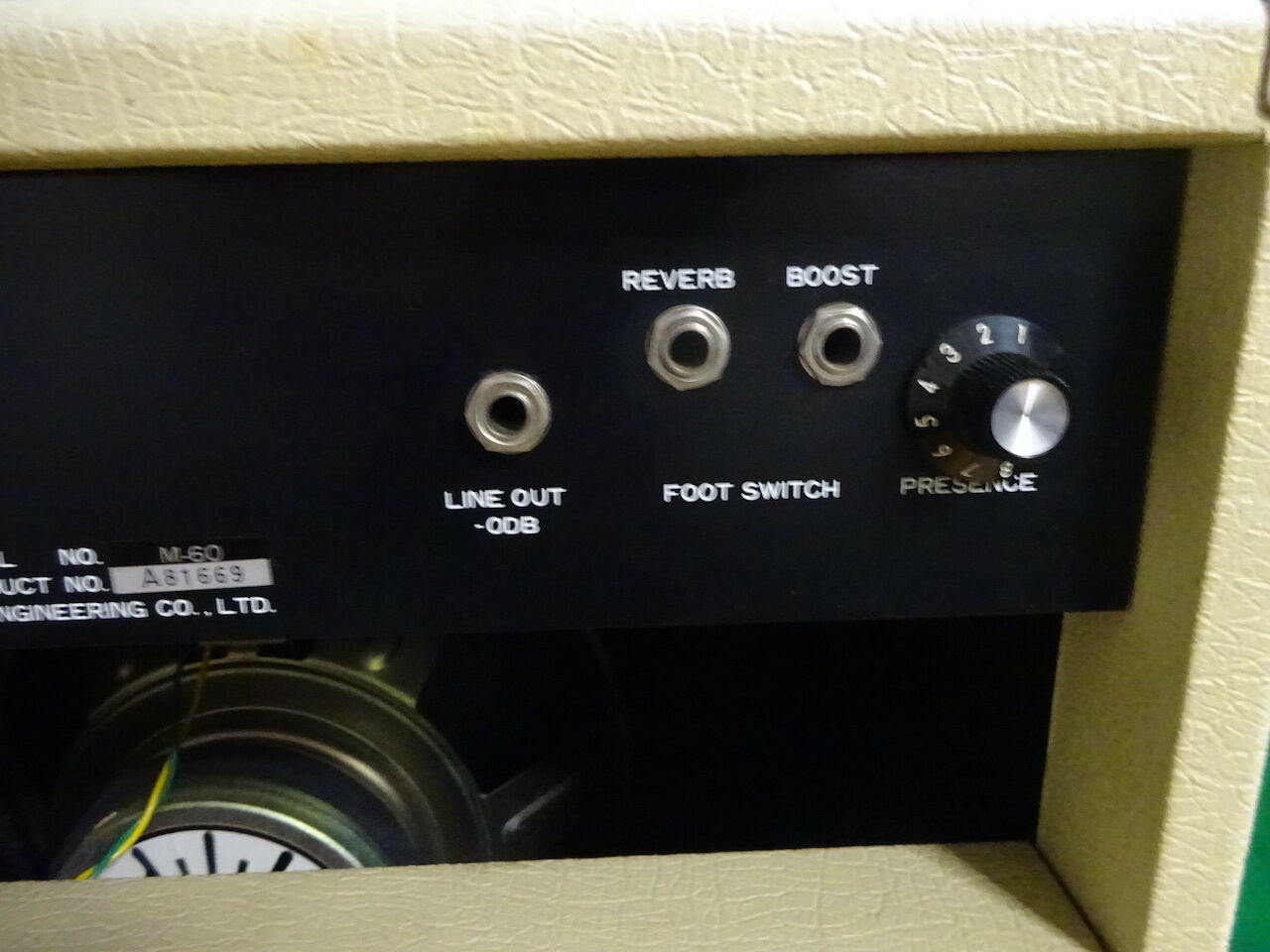

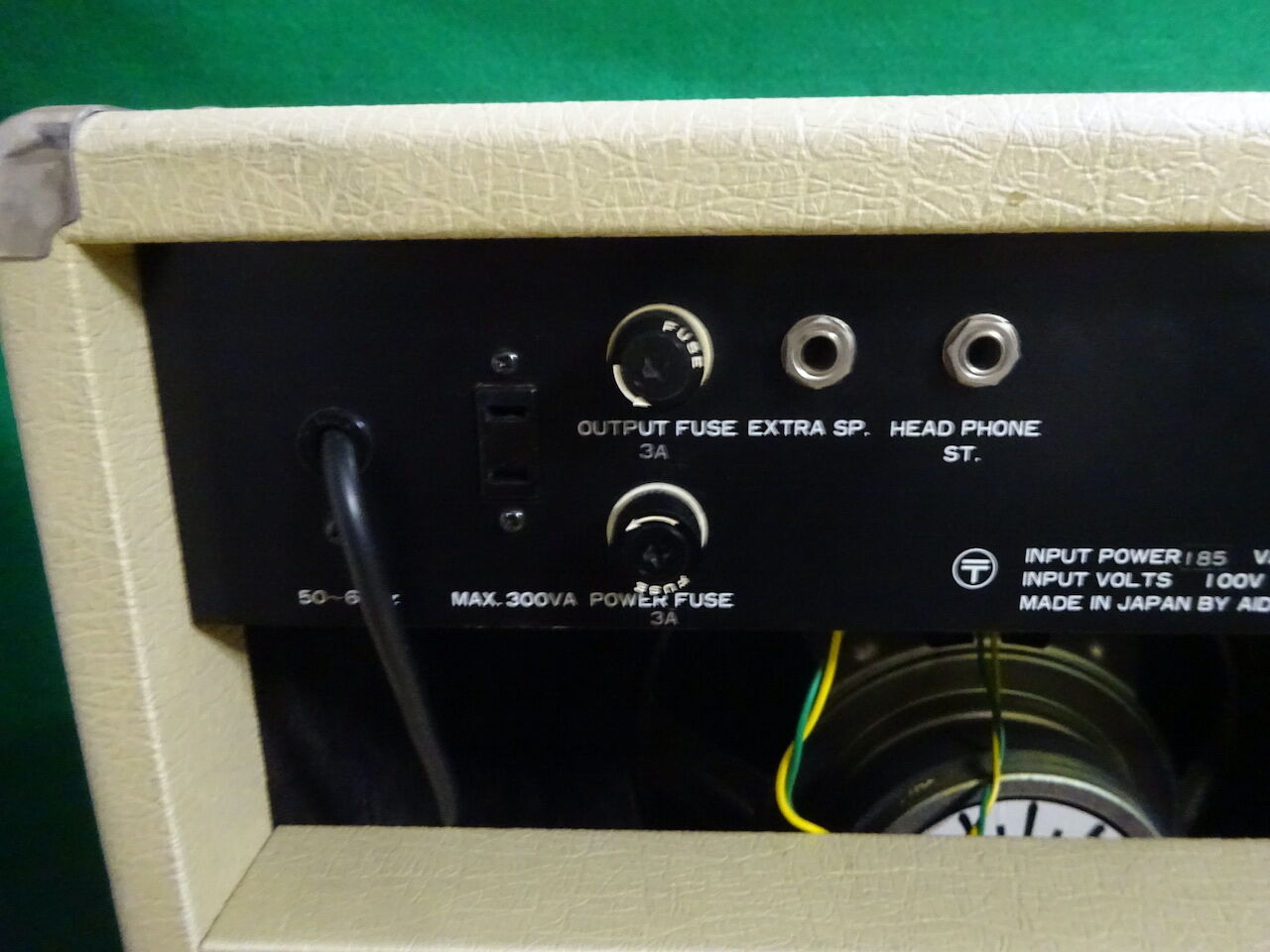

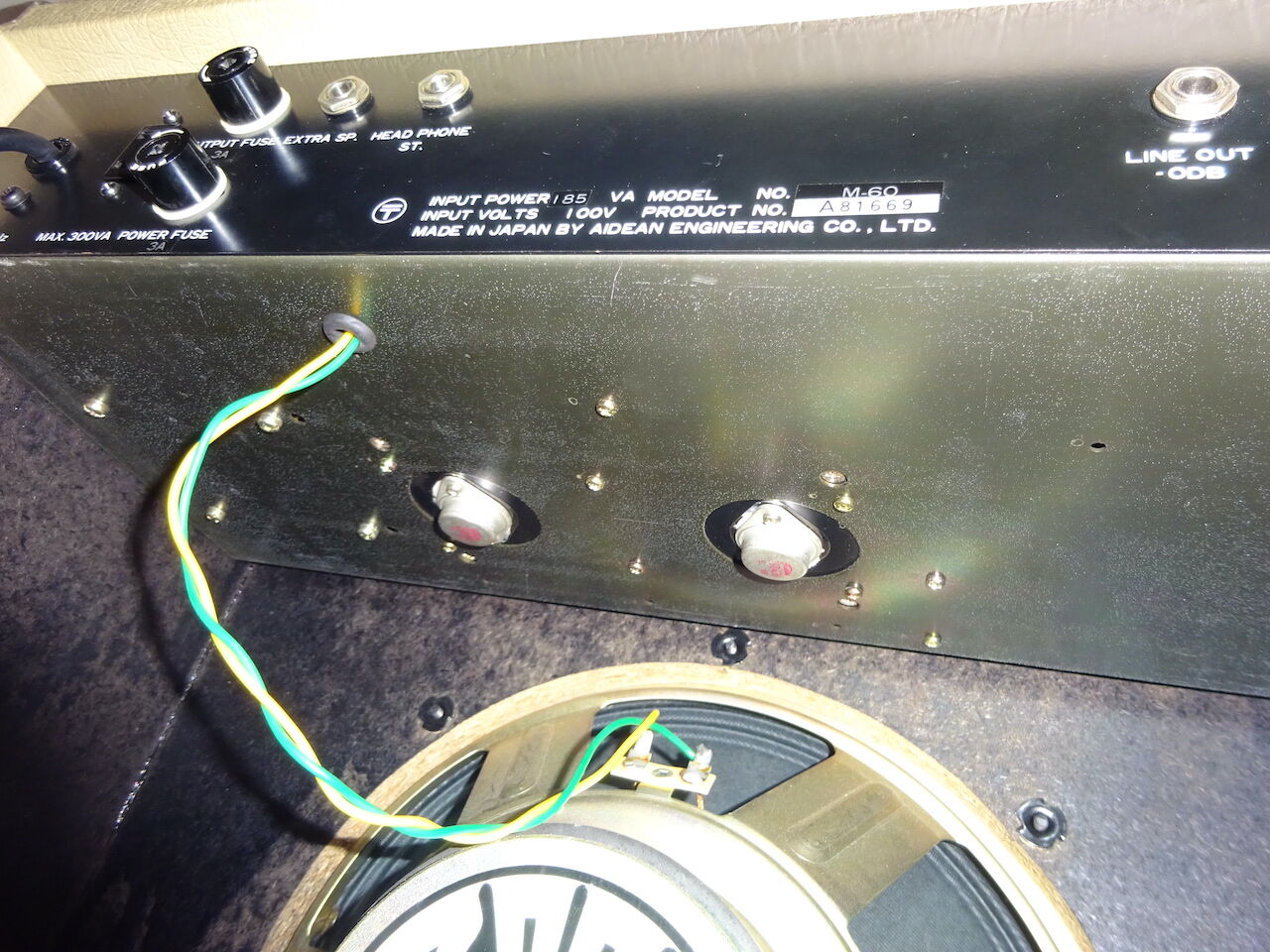

背面はこちら。

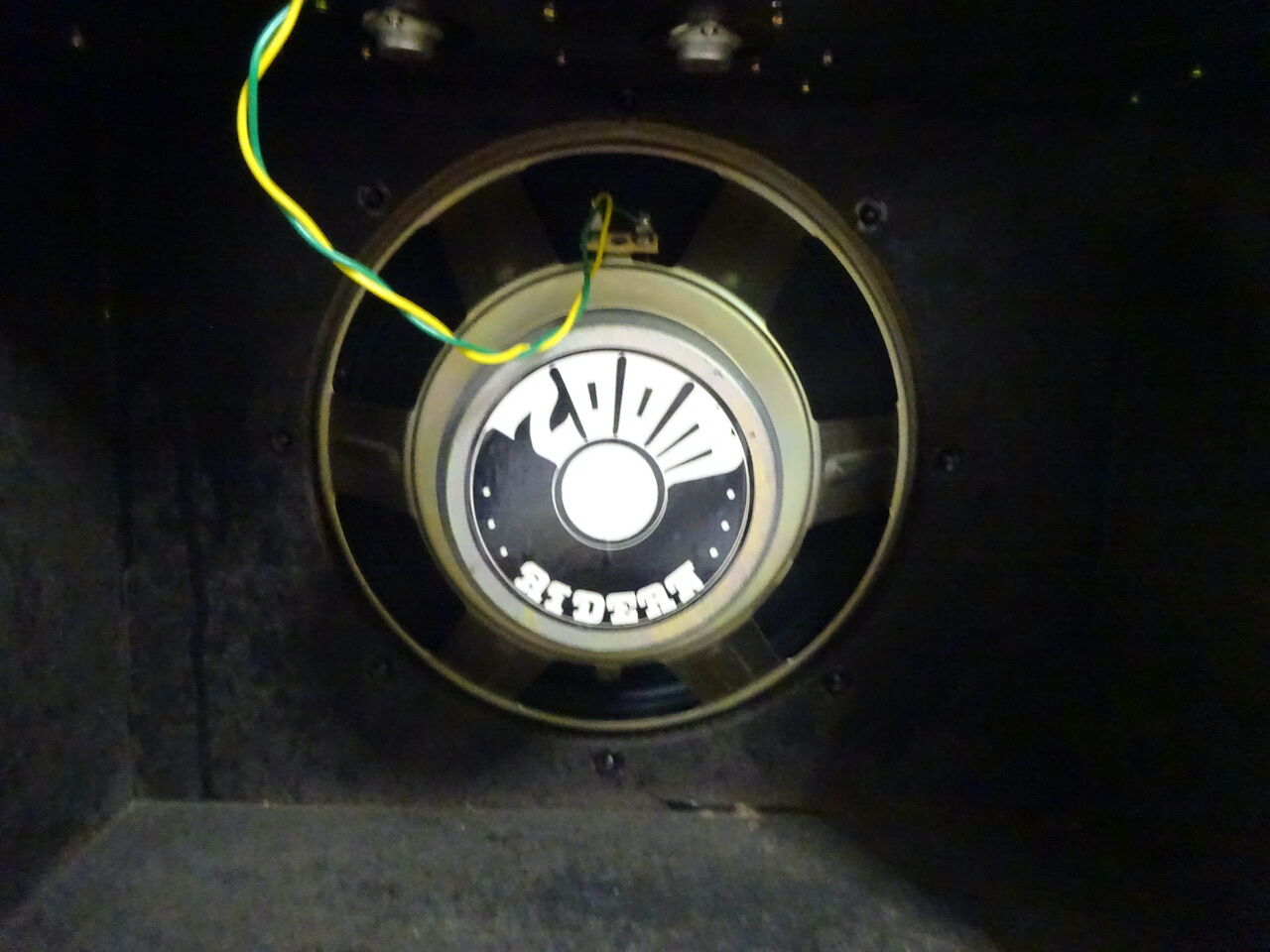

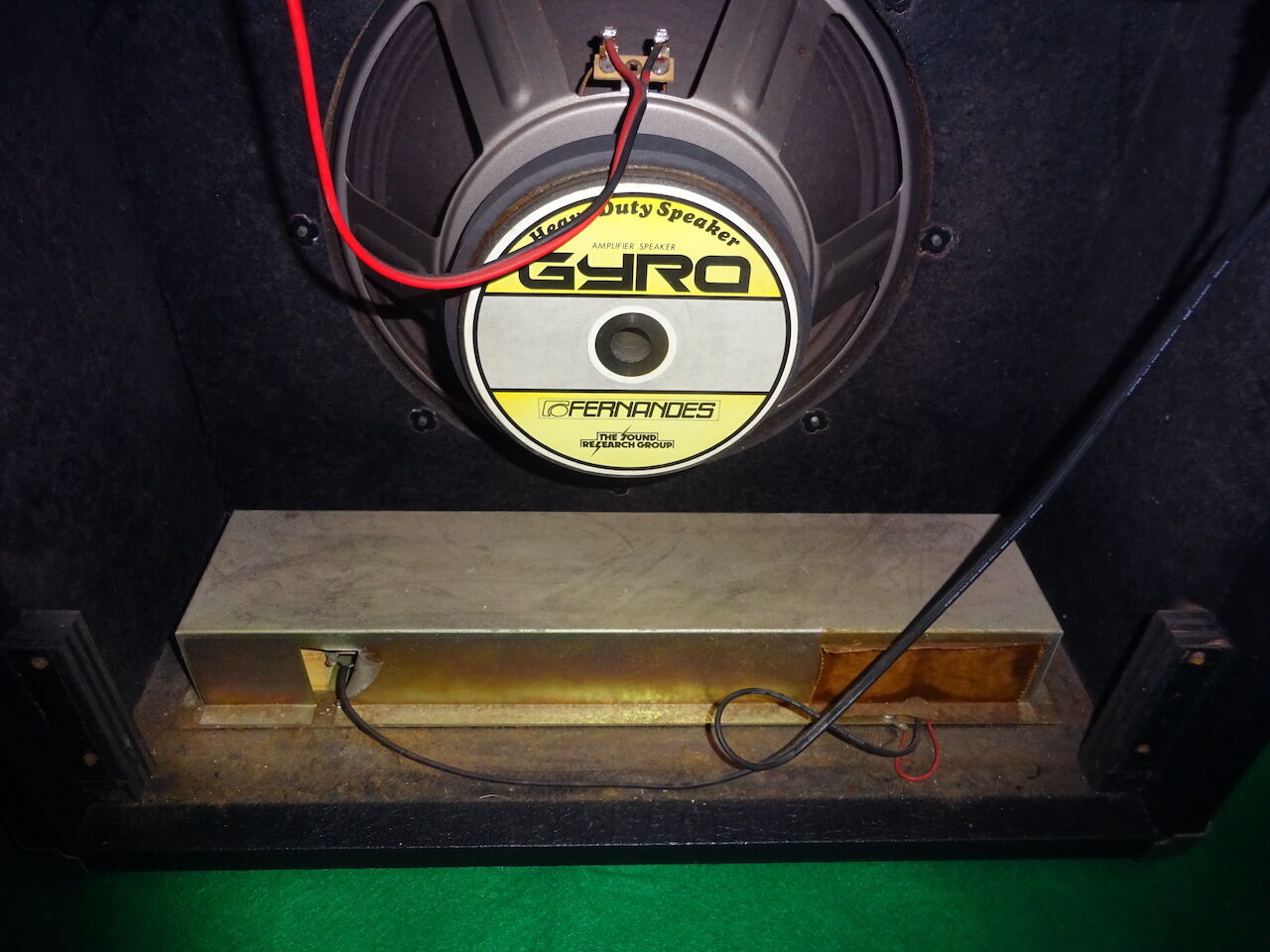

スピーカーのインピーダンスは記述がありません。ラベルを剥がすと
表示があるかもしれませんが、直流抵抗が８Ω程度とちょっと大きいので
16 Ω かもしれません。いずれにせよ、トランジスタアンプですので
インピーダンスが４Ωより低くない限り、大きな問題にはなりません。

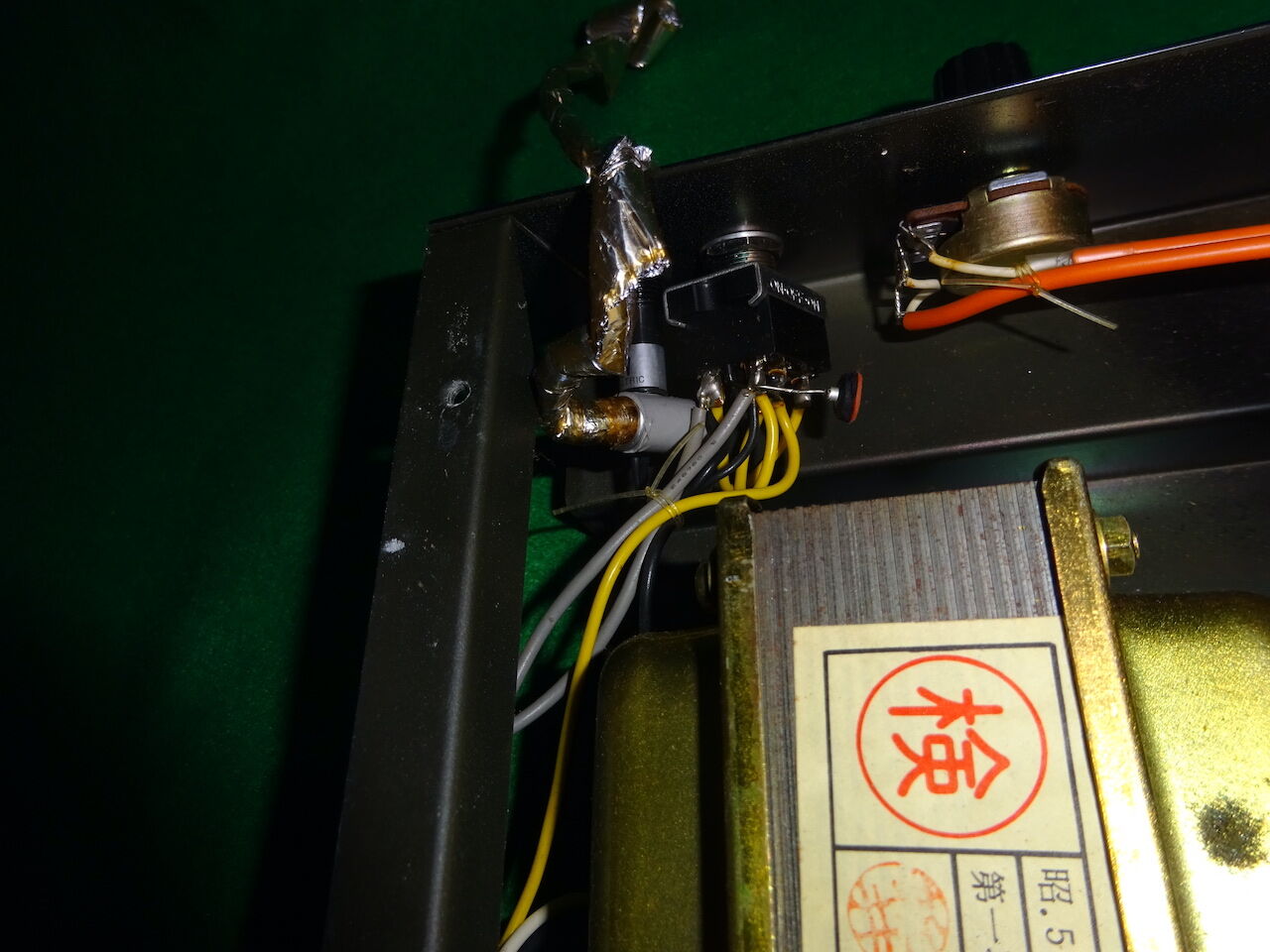

シャーシを開けてみます。

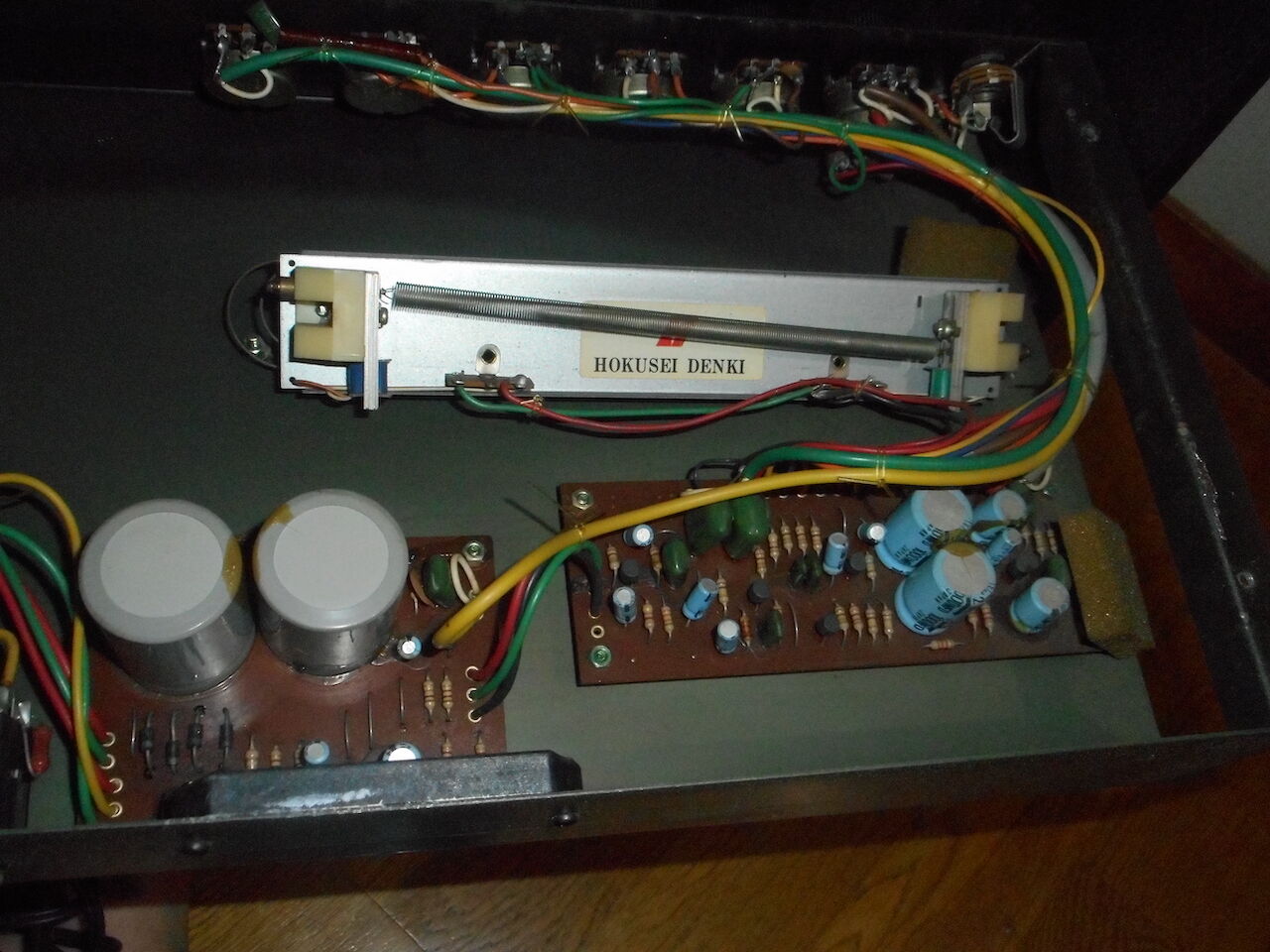

リバーブユニットが斜めに取り付けられなんだか乱雑な印象を受けます。
HOKUSEI DENKI の表示がありますが、型式はありません。
単一スプリングのリバーブですが、２本のスプリングの一方が切れた
というわけではなさそうです。
HOKUSEI のリバーブは ROLAND の BOLT シリーズなどに搭載されており、
当時にアンプではよく見かけるものです。

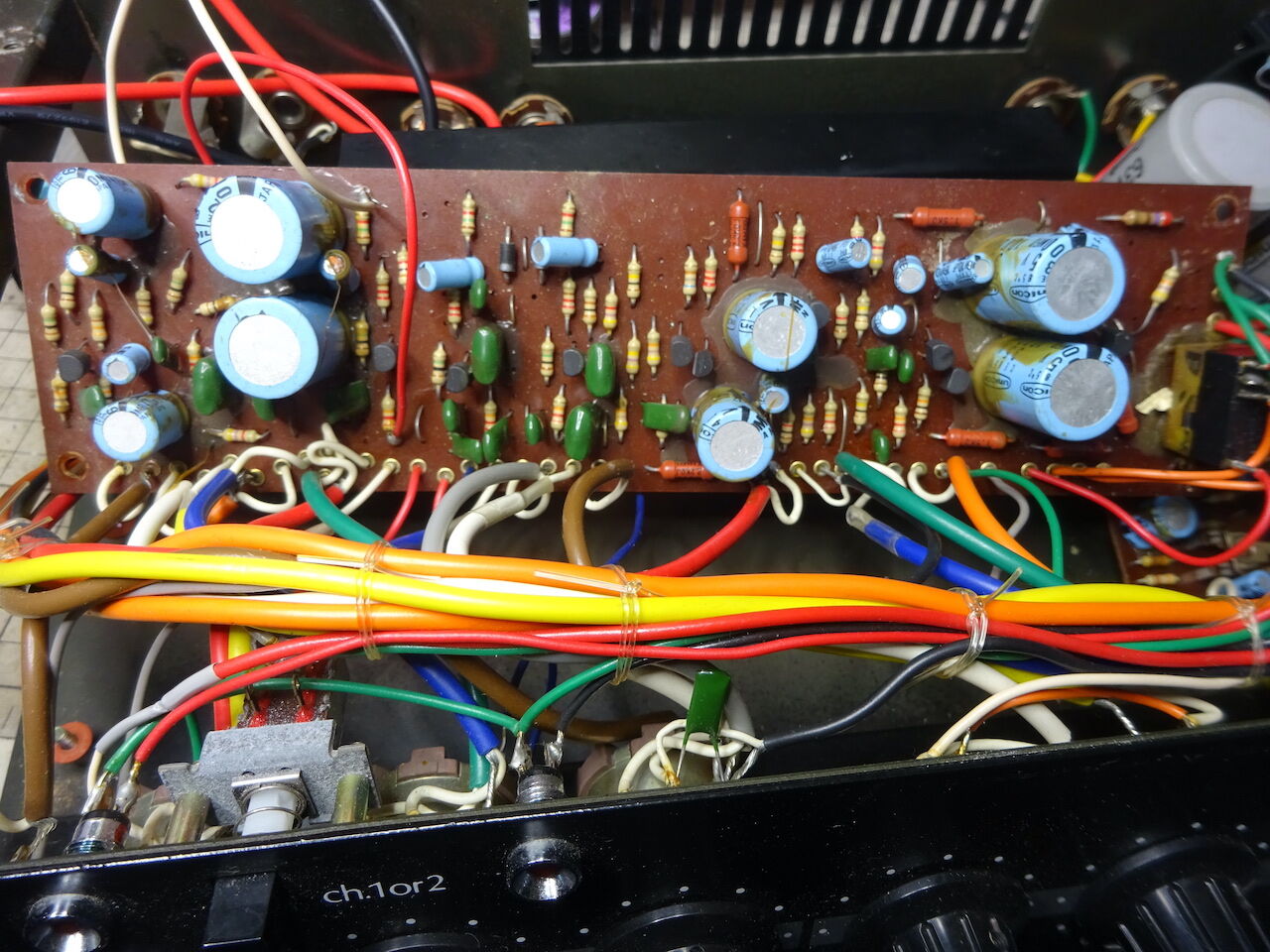

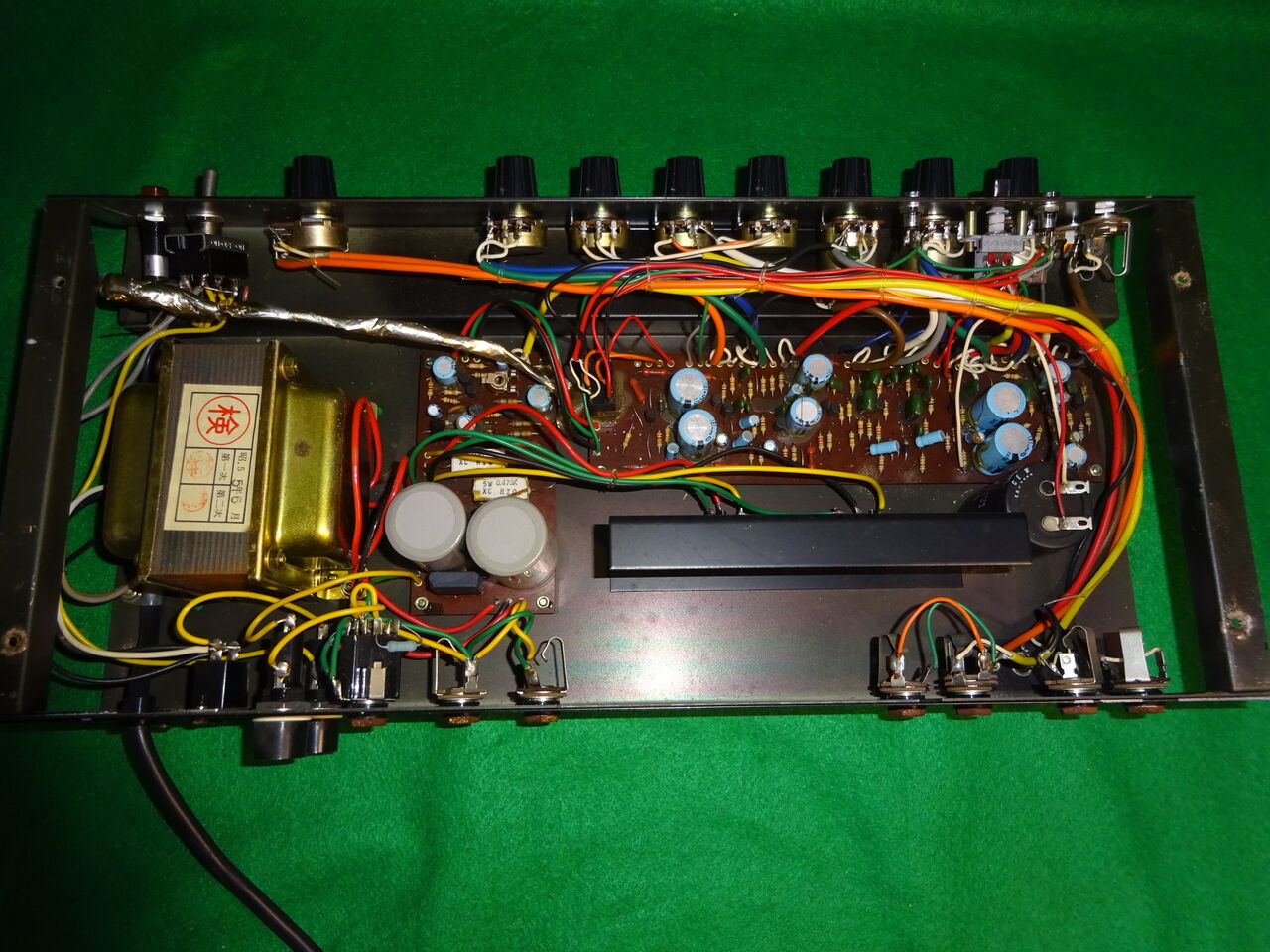

電源部＋パワーアンプ部の基板とプリアンプ基板の２枚の基板で
構成されており、シンプルにまとめられています。
AIDEAN のアンプはメンテナンスを重視しているのか、基板がシャーシに
スペーサを介して取り付けられています。
他のメーカーだと前面パネルにボリュームなどの可変抵抗のネジで取り付け
られている例がほとんど。可変抵抗のネジ（と入力ジャックのネジ）を
外さないと回路にアクセスできないのに比べると回路の修理がとても楽。
その反面、コントロール部への配線が長く大量になり、ノイズを拾う原因にも
なります。そのため太めの導線、シールド線を使っています。

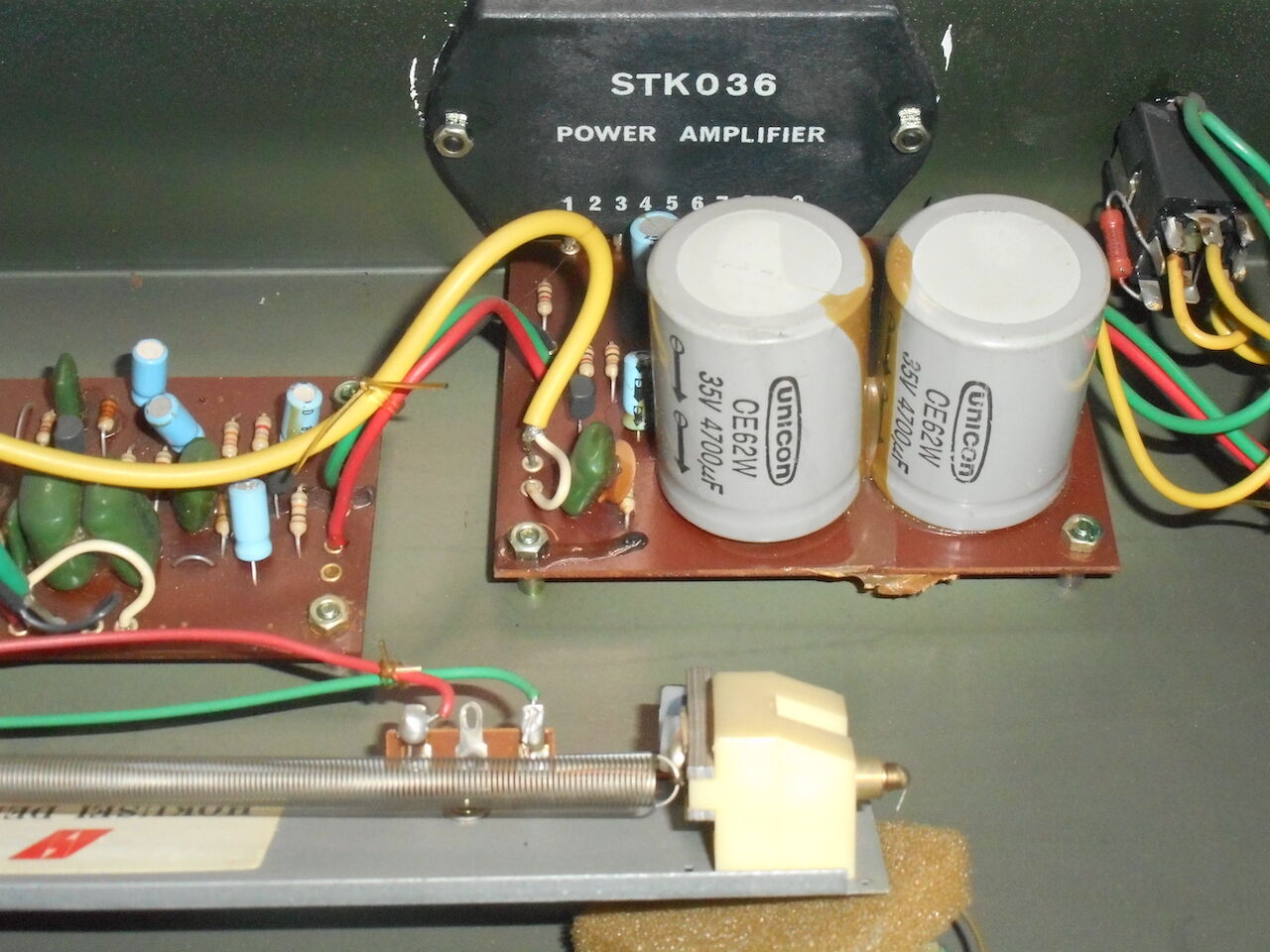

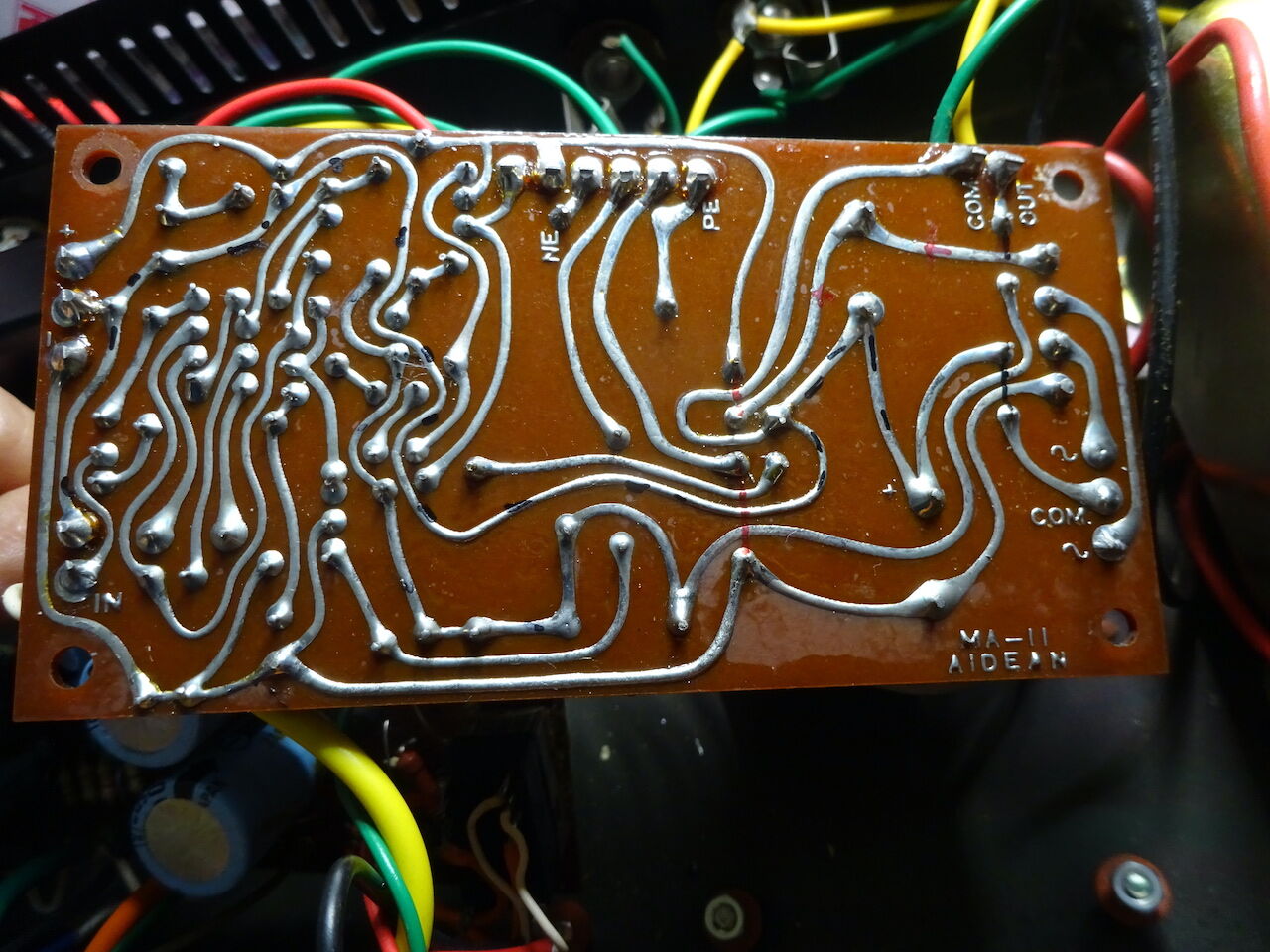

電源＋パワーアンプ部は上の写真のようになっています。
パワーアンプは SANYO の STK036 というハイブリッド IC を使っています。
実はこの個体はこのパワーアンプ IC が壊れていることがわかっています。
この IC が入手できないか探しておりますが、いまのところ見つかっておりません。
データシートは１ページのものが入手できました。

う〜ん。前途多難。
