さて詳細を見ていくことにします。

入力ジャックは HIGH と LOW の２つ、コントロールはシャーシ上面に左から
LEVEL, TREBLE, MIDDLE, BASS, REVERB, MASTER。
至ってオーソドックスなものです。

背面。



AC ケーブルの横に GND 端子があるのが珍しい。実用性は疑問ですが。
その横に AC アウトレット。80 年代以降はこれがついているアンプの方が
珍しくなってしまいました。
ジャック類は左から EXT. SP, HEADPHONE, MAIN IN, LINE OUT,
REVERB フットスイッチ。
LINE OUT は "SEND", MAIN IN は "RETURN" です。




製造はヒルウッド楽器製造。
ただ当時の雑誌広告（ロッキンf 1980年10月号）では
「ファーストマン・コーポレーション」が販売元になっています。


スピーカーはちょっと独特。あまり見かけない形状です。



スピーカーの下に電源トランス（カバー付き）が配置されており、
上部のシャーシと６pin のコネクタで接続されています。

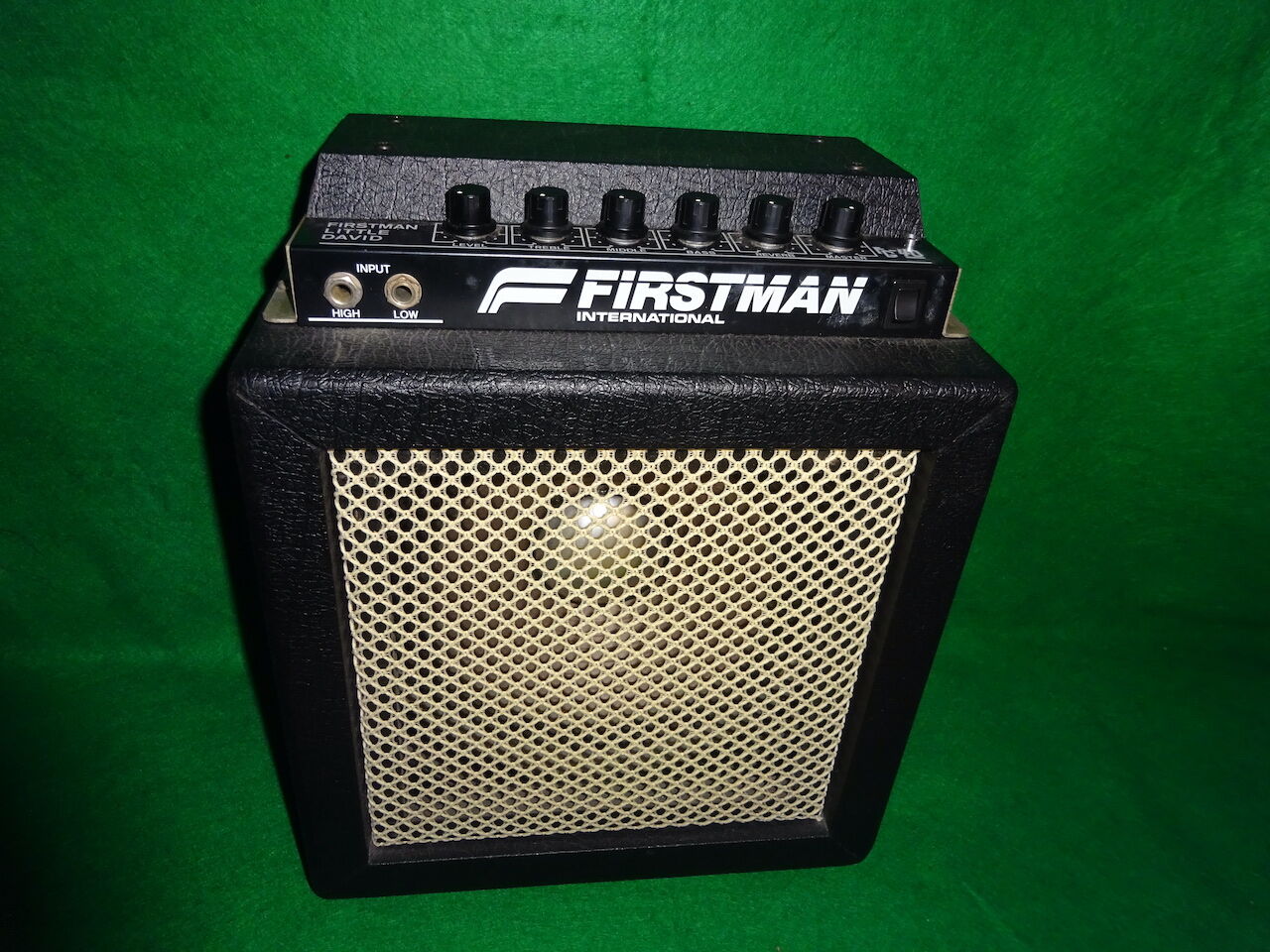

ヒルウッド楽器製造の Firstman Little David FG-40 です。


シャーシがキャビネットに鎮座する独特の外見です。
1980年(昭和55年) に発売されたモデルで、1980年11月に製造された
個体です。

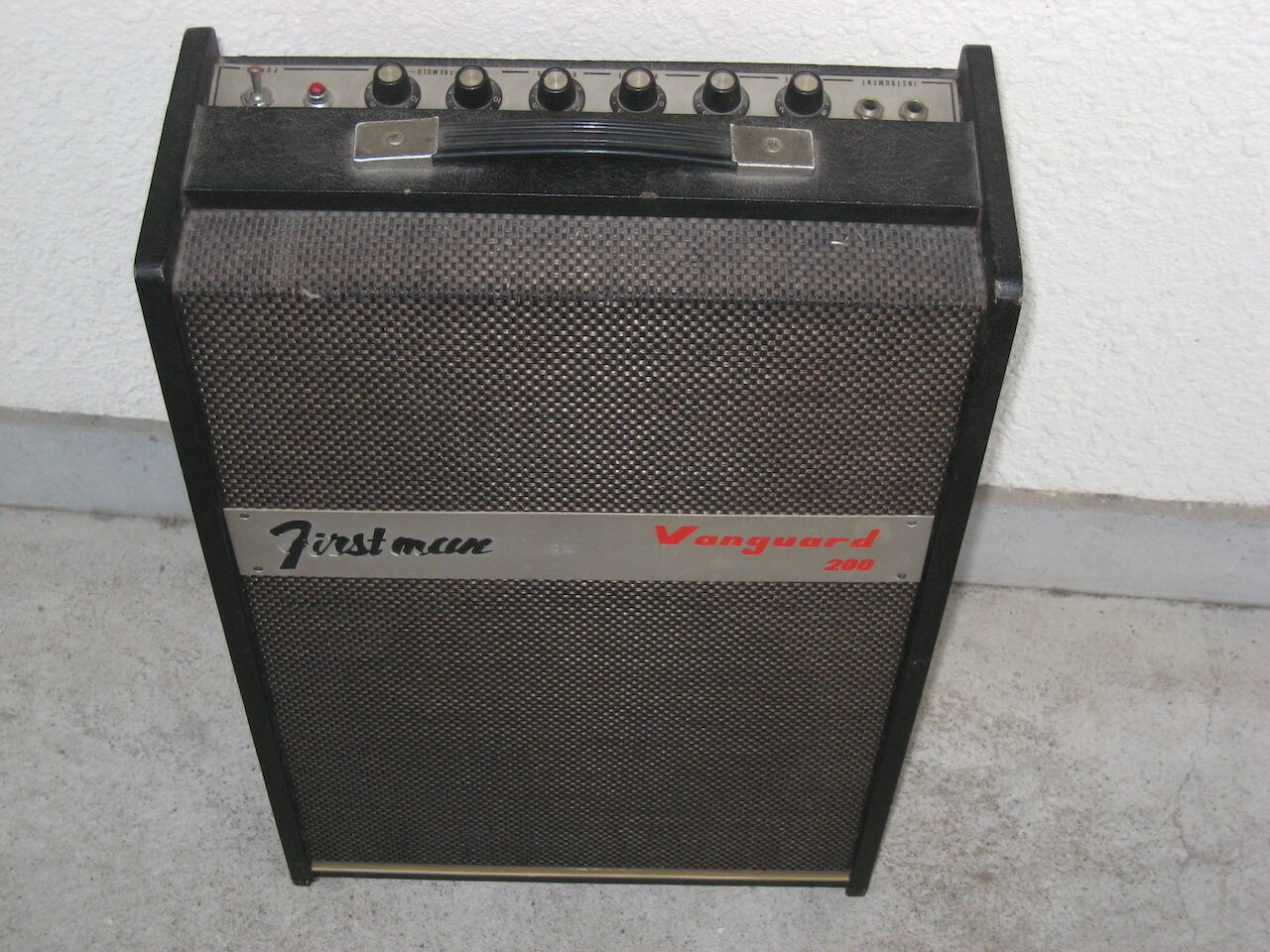

ファーストマンといえば GS 期にギターやアンプを製造したメーカー(ブランド？)

ファーストマンはのちに廃業、次に森岡氏はヒルウッドを立ち上げたと
理解しているのですが、森岡氏のWeb ページがプロバイダのサービス終了に
本 Blog ではこれまで両社を別ブランドとしておりましたが、
これを機に両社のカテゴリーを "HILLWOOD/Firstman" に統合することにします。


立東社ロッキンf 別冊「THE 楽器 1981」に仕様が掲載されていたので
抜粋します。

--- ここから ---
ファーストマン / FG-40
¥ 46,000

ガッチリとしたボックスに、25cm スピーカー
を一基マウント。パワーは40W。リバーブ・
オン / オフ・フット・スイッチ付き。
パワー：40W
スピーカー：25 cm x 1
インプット：メイン・アンプ in,
アウトプット：ライン・アウト, ヘッドフォン, 外部スピーカー
フットスイッチ：リバーブ・オン / オフ
コントロール：マスター、ベース、ミドル、トレブル、レベル、リバーブ
サイズ： 300W x 270H x 150D mm
重量： 9 kg
--- ここまで ---

HILWOOD Firstman FG-40 の回路図を採取したので公開いたします。



回路図

PNG:
プリアンプ Pre-amplifier

電源＋パワーアンプ Power Supply + Power Amp.

PDF:


schematics FG-40.pdf

313GA のメンテナンスは終了したのですが、リバーブの効きが悪いという
問題が残っています。

リバーブのノブを上げてキャビネットを（ちょっと強めに）叩くと
リバーブのスプリングが ”グワシャン”という音がスピーカーから
聞こえるのでリバーブユニットの出力側の回路は正常そうです。

ということで、リバーブユニットの入力側の回路に問題があると
あたりを付けて回路を見ていくことにします。
考えられるのはリバーブドライブ回路の能動素子 Q105 (2SC536) か
Q106  (2SD317) が壊れているのではないかということ。

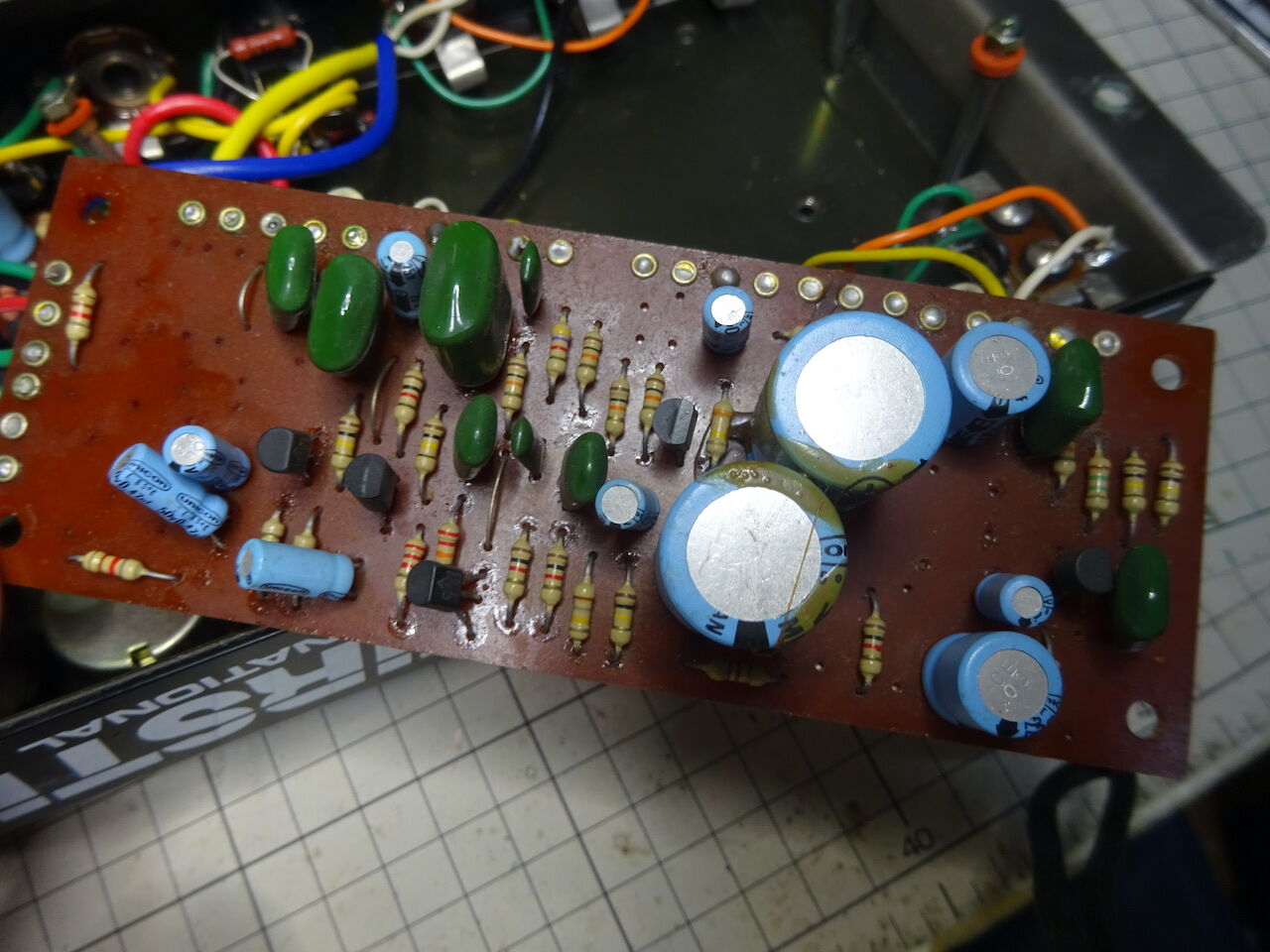

メンテナンスがほぼ終わり、全ての電解コンデンサを交換した状態です。


リバーブユニットへのシールド線（入力、出力）２本はプリアンプ基板に
直付けでしたが、長さに余裕がなくメンテナンス作業に不都合だったので
写真左上のようにラグ板を設けて中継することにしました。

リバーブへの入力回路はプリアンプ基板左下の部分。16C0 と表示がある
インピーダンス変換トランスの周辺から縦に３本並ぶ抵抗（220, 100k, 22k）と
黒いトランジスタ(2SC536)のあたりが該当します。

回路が正しく動作しているかを確認するにはオシロスコープとファンクション
ジェネレータを使います。ギターアンプの入力にファンクションジェネレータからの
信号（1kHz に設定）を入れ、リバーブユニットの入力につながるシールド線の
電圧をオシロで観察。うむむ。信号が出てないね。回路図からすると
アンプ入力からの信号は１段増幅されたあと、VOLUME などの音量調節を
通らずにリバーブドライブ回路を経てリバーブユニットの入力に達します。
なのでVOLUME や MASTER を絞っていてもここには一定の大きさの信号が
出ていないとおかしい。
次に Q105 2SC536 のベースの信号をオシロで見ます。きれいな正弦波が
出ています。ということはここまでは正常。
Q106 2SD317 のコレクタの波形を見てみます。R133 300Ωの抵抗の一端に
プローブを繋いで.... おや、ここも正常ですね。実際には歪んでいて矩形波に
近いクリップされた電圧波形ですが、リバーブをドライブするには充分な
電圧が出ています。

となると、怪しいのはインピーダンス変換トランス。


トランスを基板から外し、一次側、２次側それぞれの導通をテスターで
確認します。一次側OK。２次側の測定に手間取りました。なかなか抵抗値が
出ない。リードの表面が劣化しているようです。そういえばこのリードに
シールド線を半田付けするのに結構手間取ったことを思い出しました。
今度は入念にシールド線を半田づけし、導通を確認して再度テスト。

リバーブが効き始めました。原因はこれかぁ。

リバーブは動作し始めましたが、スプリング1本のリバーブのためか
奥行きのない単調なリバーブです。ちょっとがっかり。
アンプ自体としてはこれまで扱ってきた ELK のアンプ(FS-41など) に
似てクリーンで存在感のある音が出ています。
MASTER があることからある程度歪みを作ることも考慮に入れていた
のでしょうが、シングルコイルではなかなか歪みません。
この時期のアンプとしてはこんなものでしょう。

アンプ本体には製造年の記述は一切ないのですが、AC コードには1977 の
印刷がありました。

リバーブの周辺をみることにします。

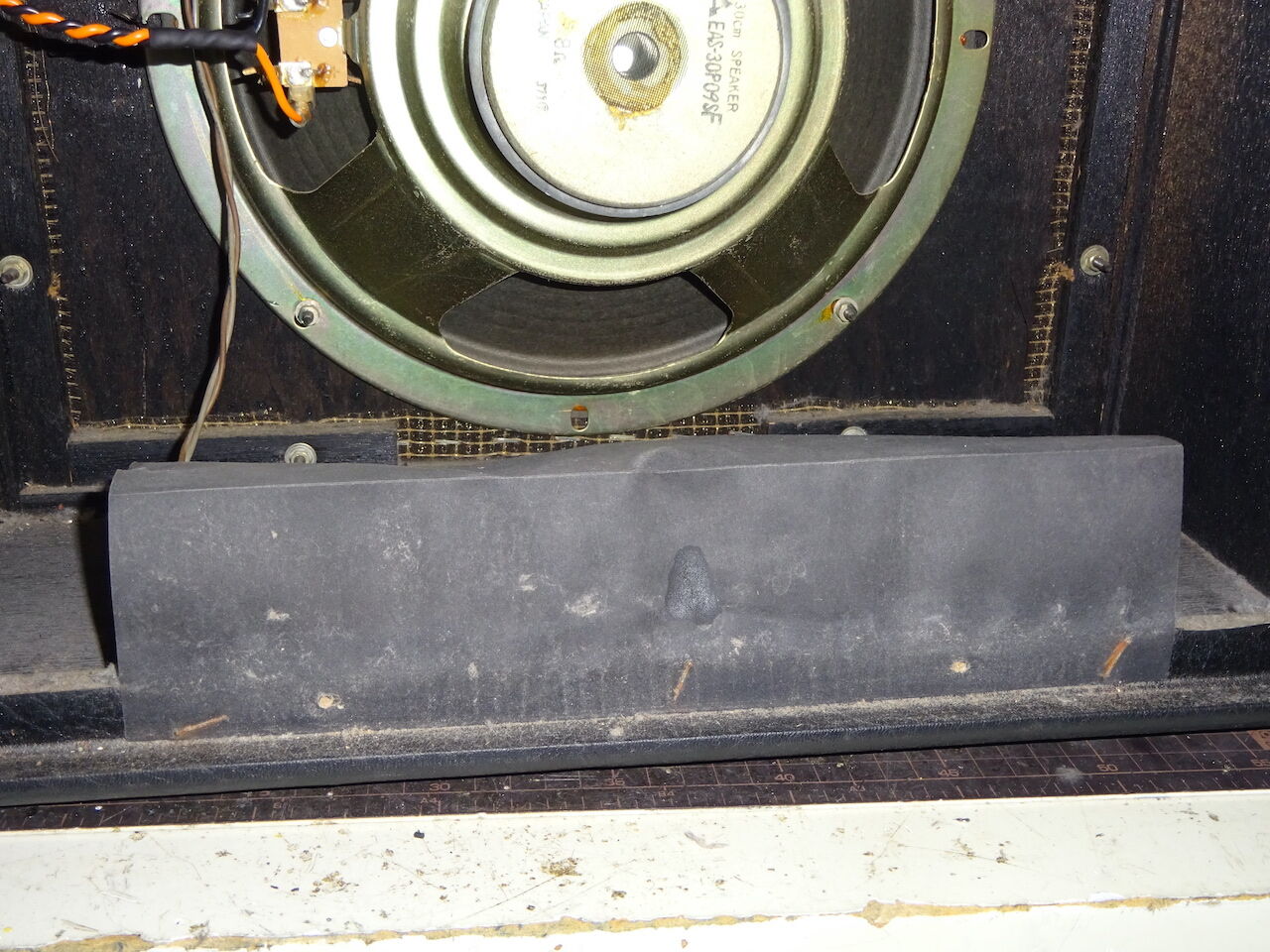

背面下部のパネルのネジ留めを４箇所外すと黒いプラスチックカバーに
覆われたリバーブユニットが現れます。

タッカーで３点留められています。スピーカー側も何箇所かタッカーで
留められていますが、手前の３点を外す方が修復も簡単そうです。
この３点をラジオペンチで力任せに引き抜きます。



横置きですね。リバーブユニットの下のクリーム色（変色してますが）は
衝撃吸収用のスポンジです。

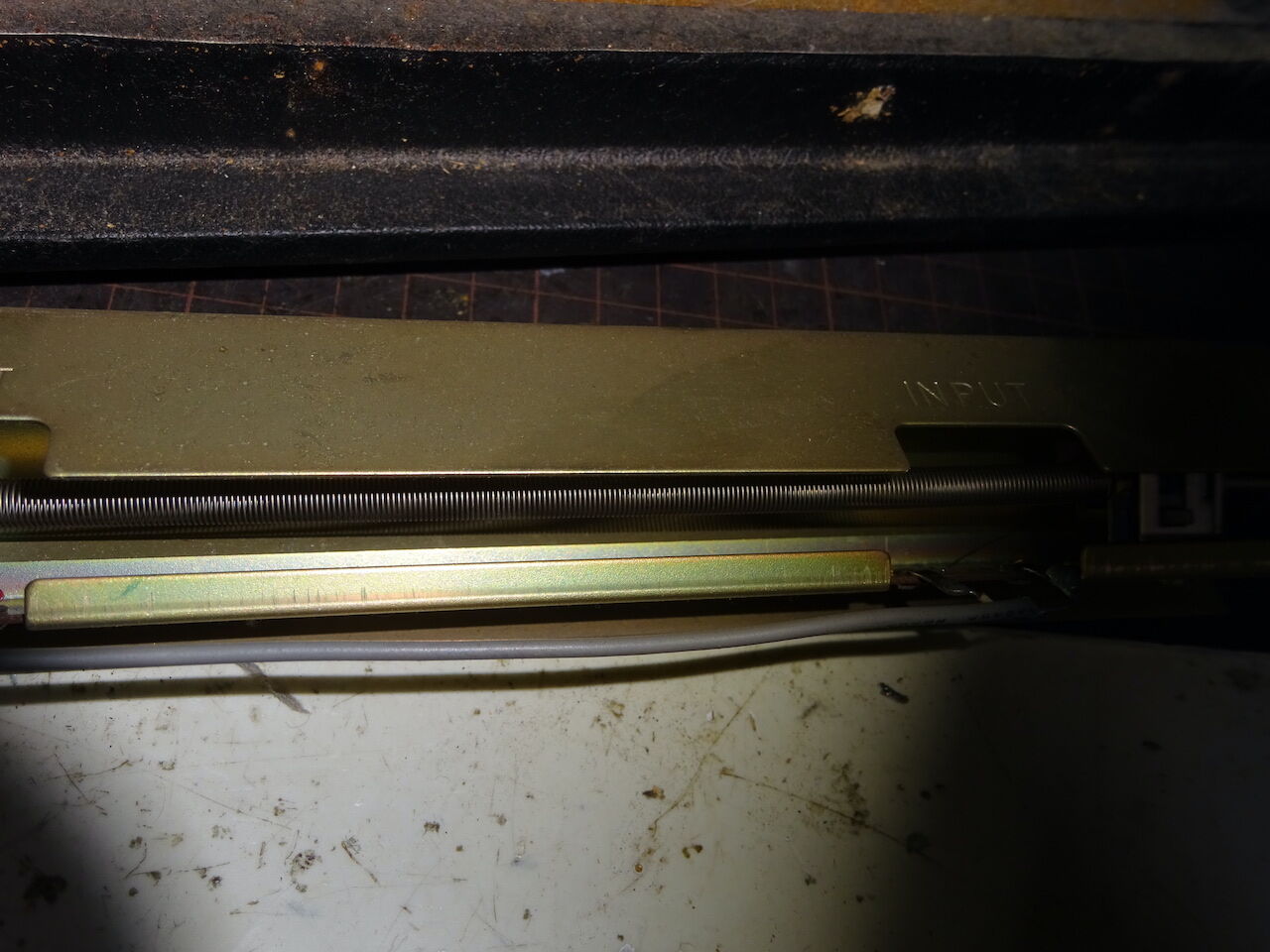

思ったより小さなユニットです。スプリングは１本のみです。
隙間から覗いてみました。


現時点でメンテナンスは終了し全体的に正常に動作しておりますが、
リバーブがとても薄い。REVERB を 10, MASTER を 10 に設定して
やっと効いているのがわかるくらい。
ボディを叩くとスプリングが揺れる音がするので、リバーブユニットと
出力側の動作は正常そうです。出力側の回路図を見るとリバーブポット
(10kB) に直列に 56kΩ の抵抗が接続されており、レベルを強制的に
下げていることがわかります。とりあえずこの 56kΩを短絡してみると
リバーブのレベルが若干上がります。ところがすべてのコントロールを
10 にした時にリバーブ経由でハウリングが生じます。なので安全のため
この抵抗は必要であることがわかりました。
いまのところリバーブの入力側の回路がゲイン不足に陥っていることが
考えられます。リバーブについてはもう少し手をいれるべきでしょう。

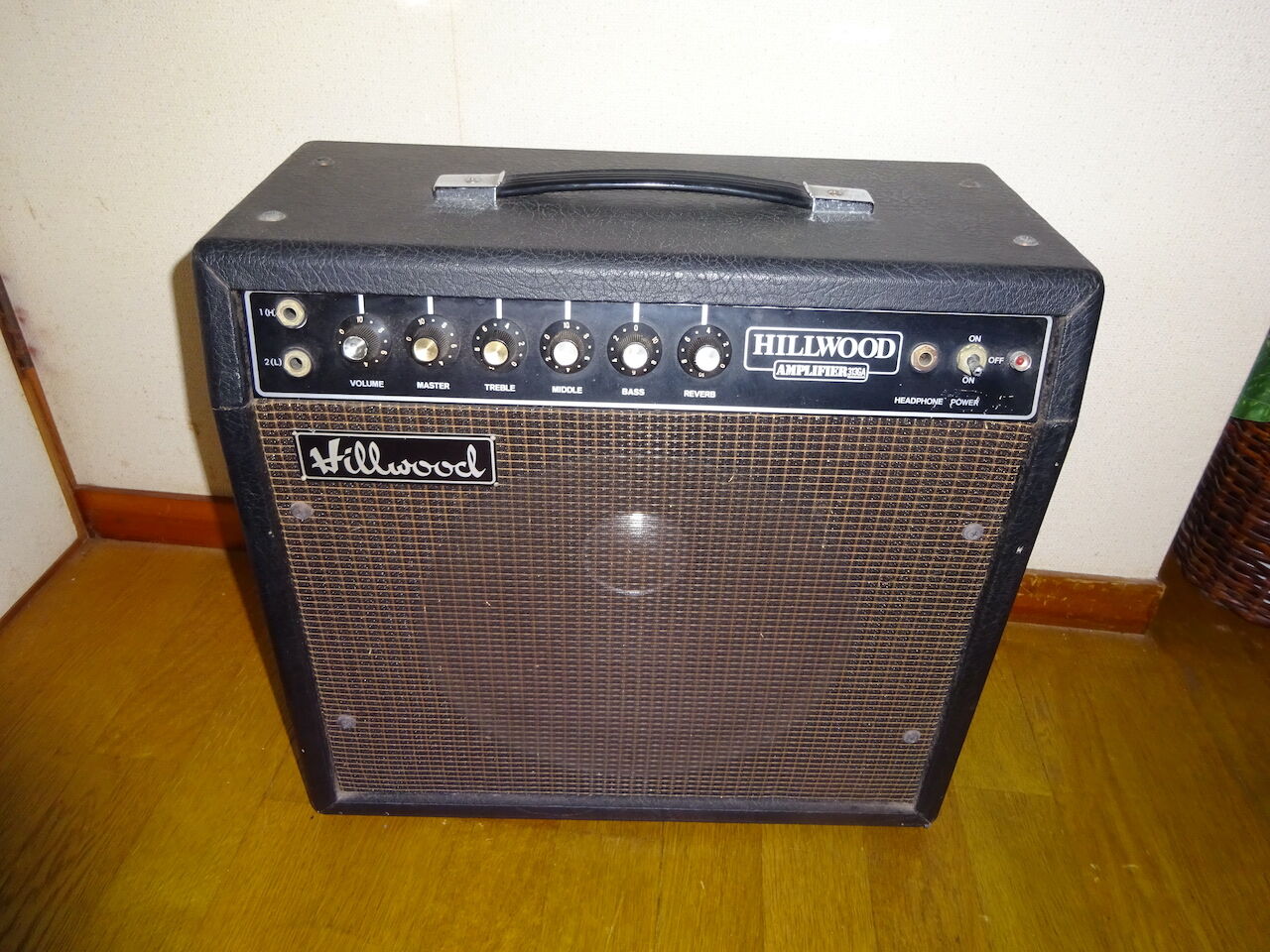

HILLWOOD は 70年代後期から80年代にかけて存在した国内の楽器メーカーで
主にシンセサイザーなどの電子楽器を販売していました。
この時期に製造されたアンプの例に漏れず、 Mesa Boogie によく似た外観です。

HILLWOOD のアンプに関してはカタログを含め、私は一切資料を持っていません。
ネットで検索しても資料は皆無。おそらくこの記事が役に立つと思う人は
ほぼいないとは思いますが、微力ながら記録に残すことにします。

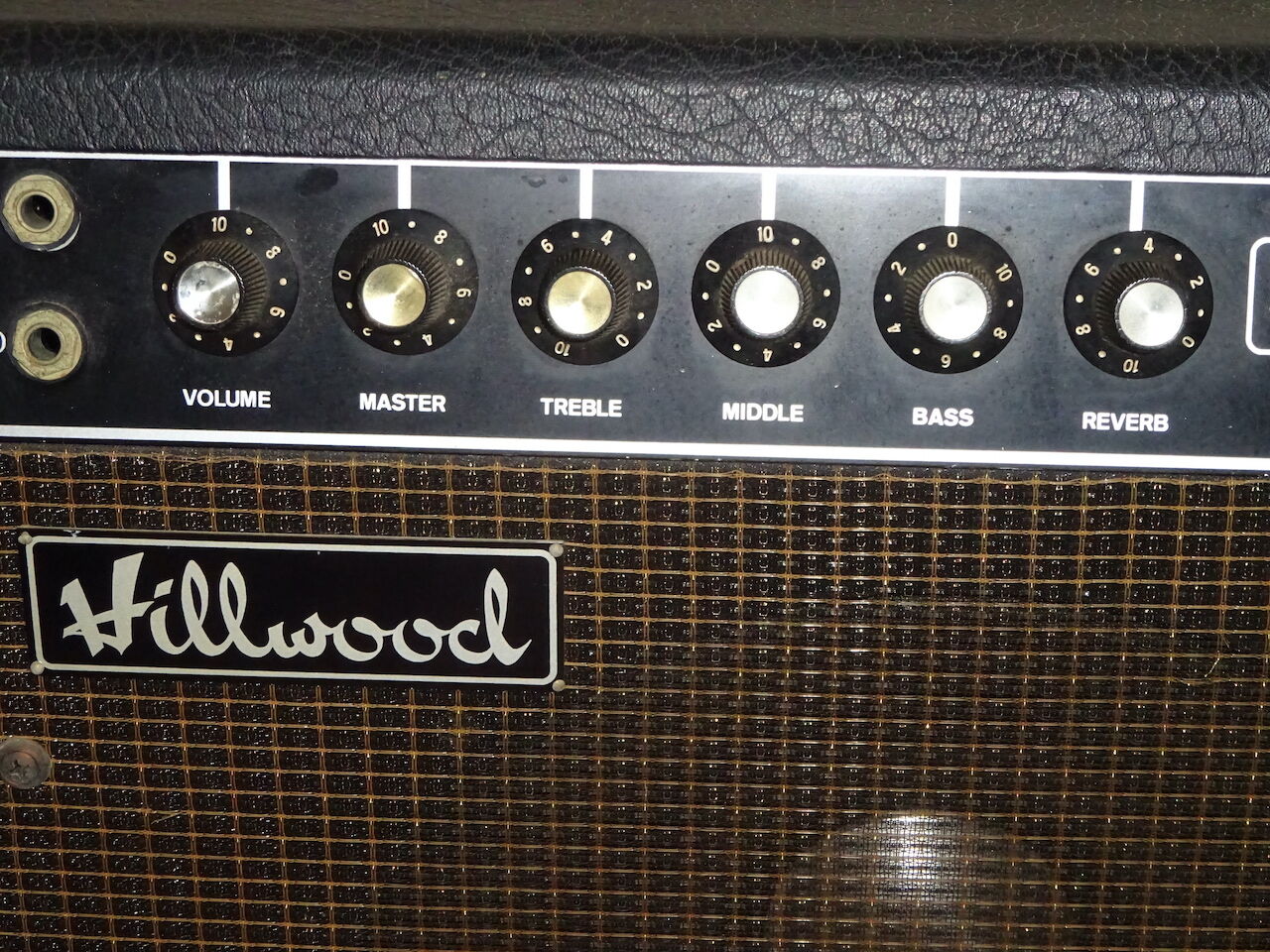

前面操作部を示します。


入力１(H), 2(L), VOLUME, MASTER, TREBLE, MIDDLE, BASS, REVERB が
並びます。
ノブはおそらく TOYA 製。 Jugg Box や ELK の同時期の製品によく使われる
偶数のみ表示（奇数はドット）のスカートノブ。Jugg Box のものに比べると
数字がひとまわり小さいようです。もうメーカーも存在しないようで、
手に入りません。Jugg Box のメンテナンスではよく Fender のスカートノブで
代替するのですが、すべてのノブを揃えることになるのでちょっとお高くなります。
とりあえずこの個体のノブは大きなダメージがないので、洗浄して使い続ける
ことにします。

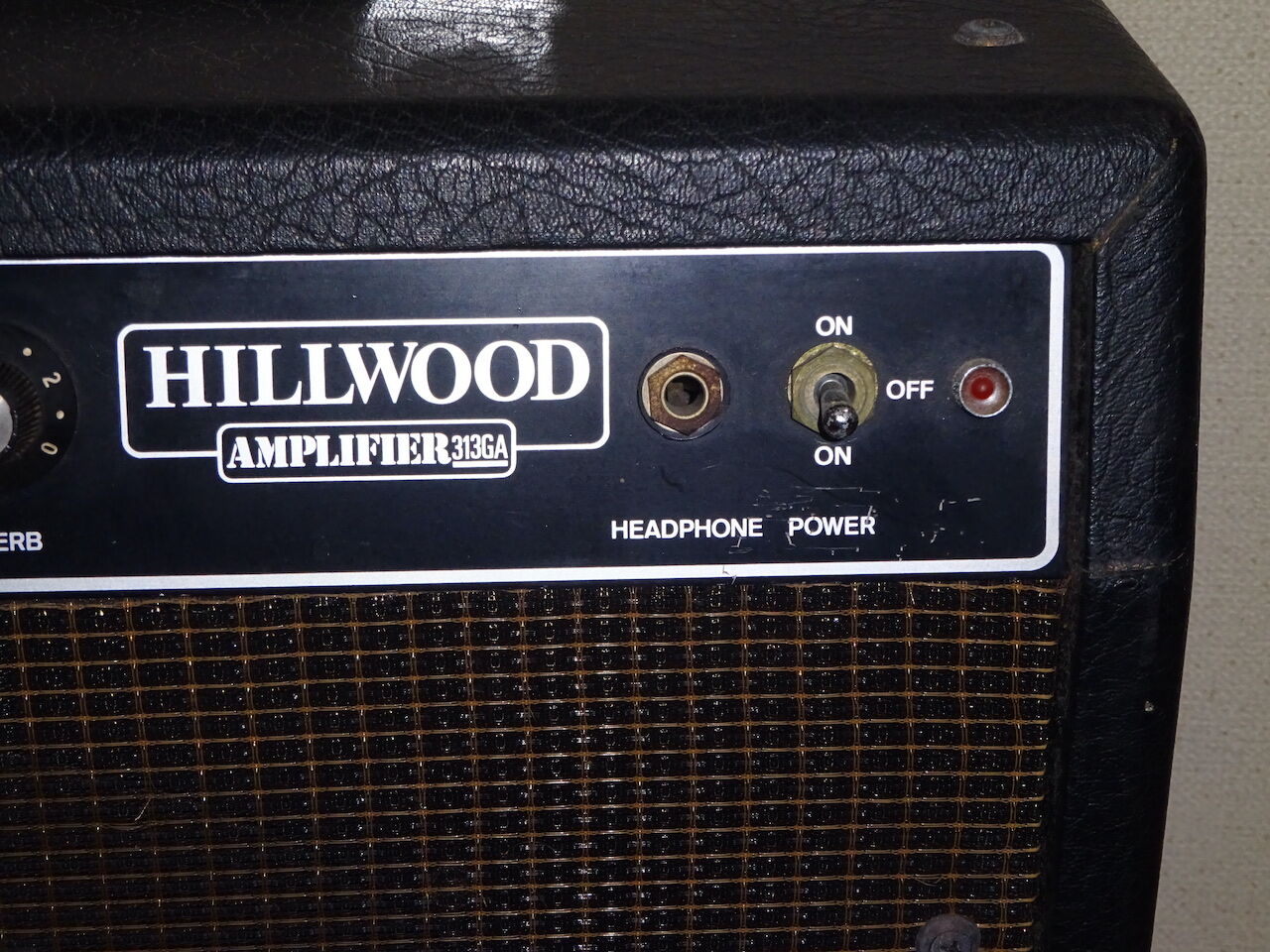

前面操作部右側は HEADPHONE, POWER SW, LED が並んでいます。
POWER SW は GROUND 切り替えを兼ねています。

バックパネルを外した背面。


ヒューズ(2A) だけしか背面にはありません。
スピーカーは松下製。30cm (12inch)  EAS-30P09SF  8Ω。
出力は不明。

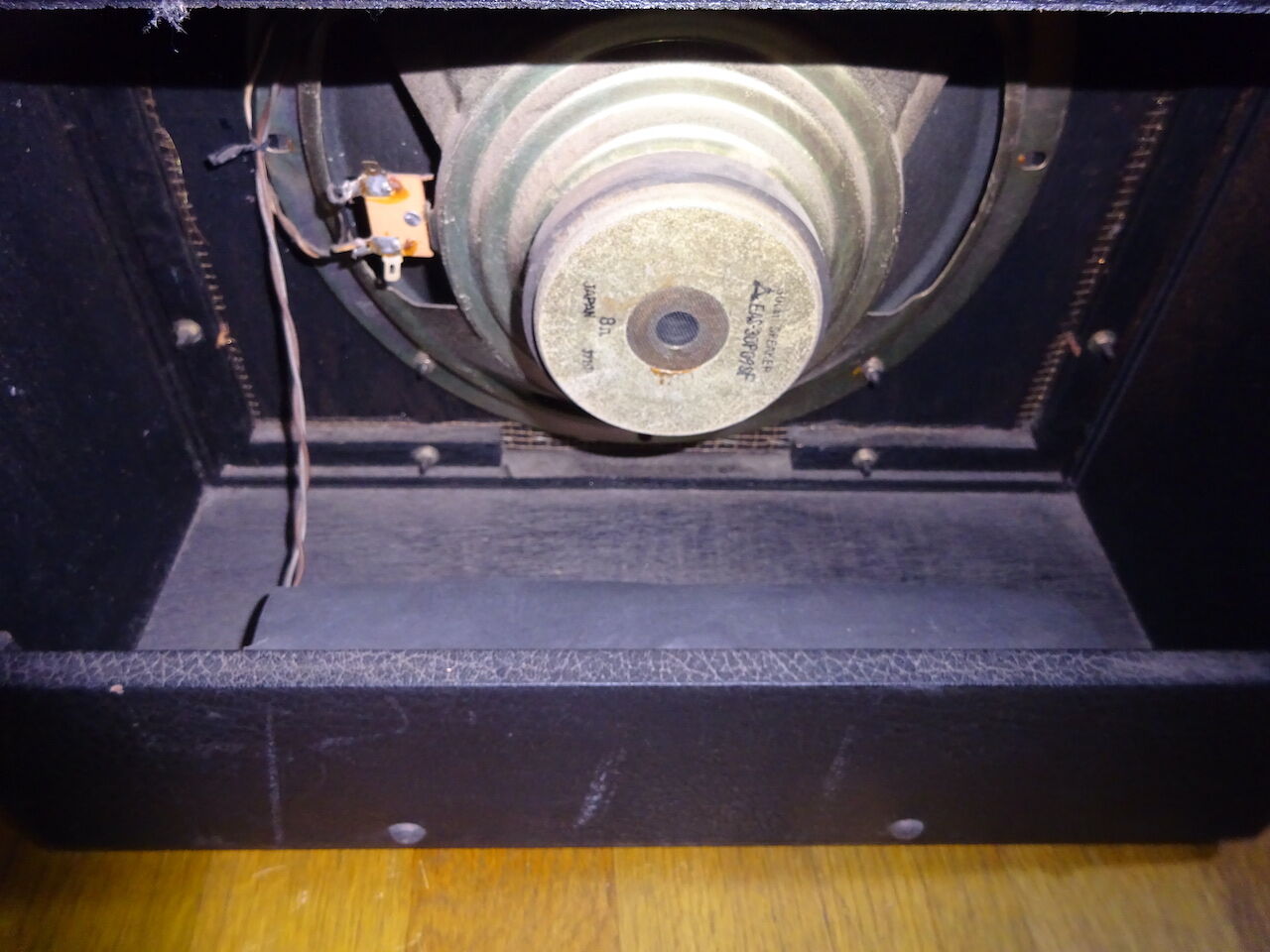

底面にリバーブが配置されていますが、写真に見えているのは
プラスチックフィルム（黒色）のカバーで、これがタッカーで留められて
います。中を覗くためにはタッカーを外さなければならず、とりあえず
このままにしています。

シャーシの中を示します。


 この写真を撮影する前に、キャビネットから分離するためにリバーブ関連の
２本のシールド線を切っています。まあまあ長めのシールド線なのですが、
シャーシの中を操作するには邪魔になる長さ。作業後の復旧では接続箇所を
忘れないようにしなければなりません。

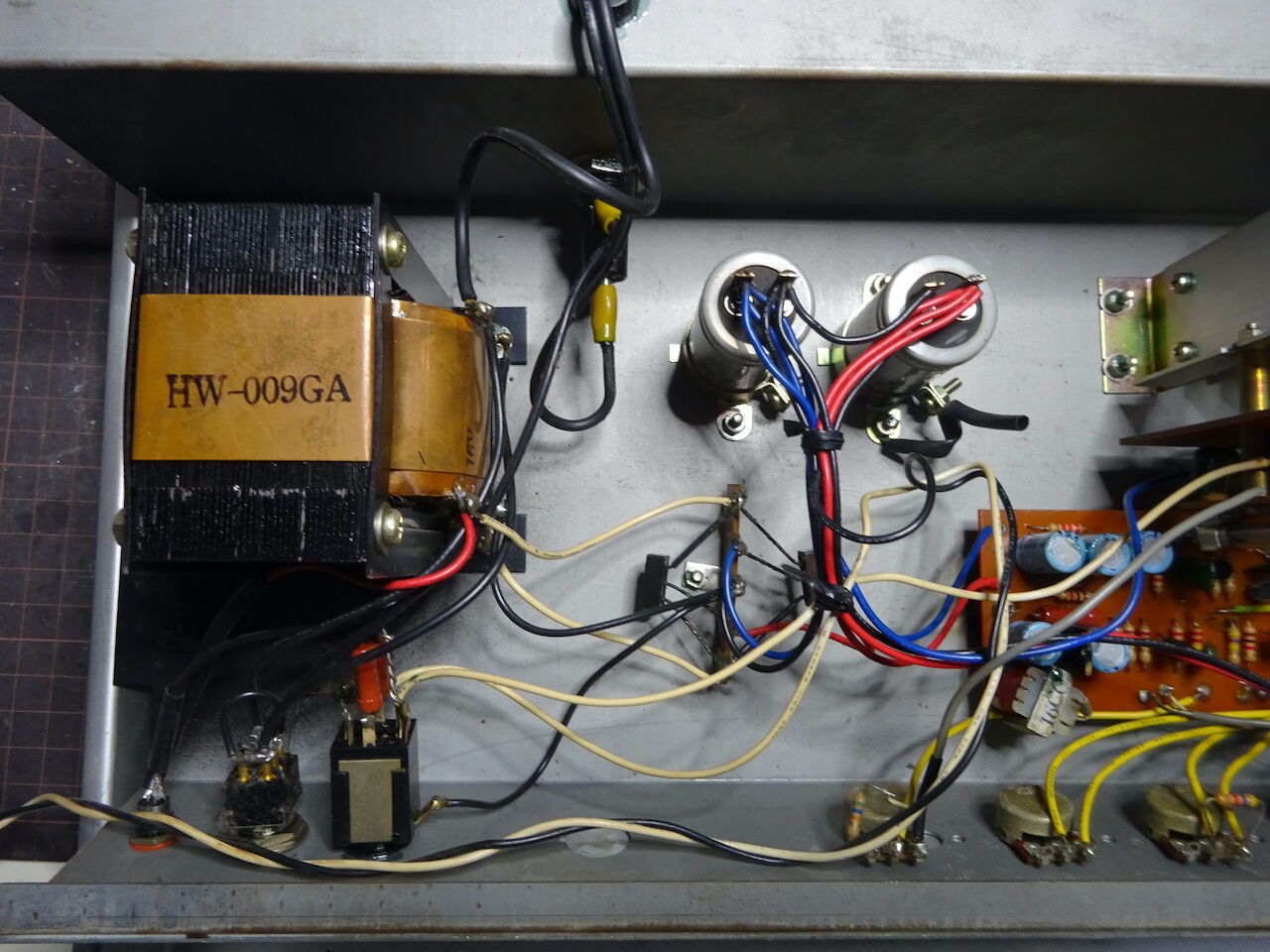

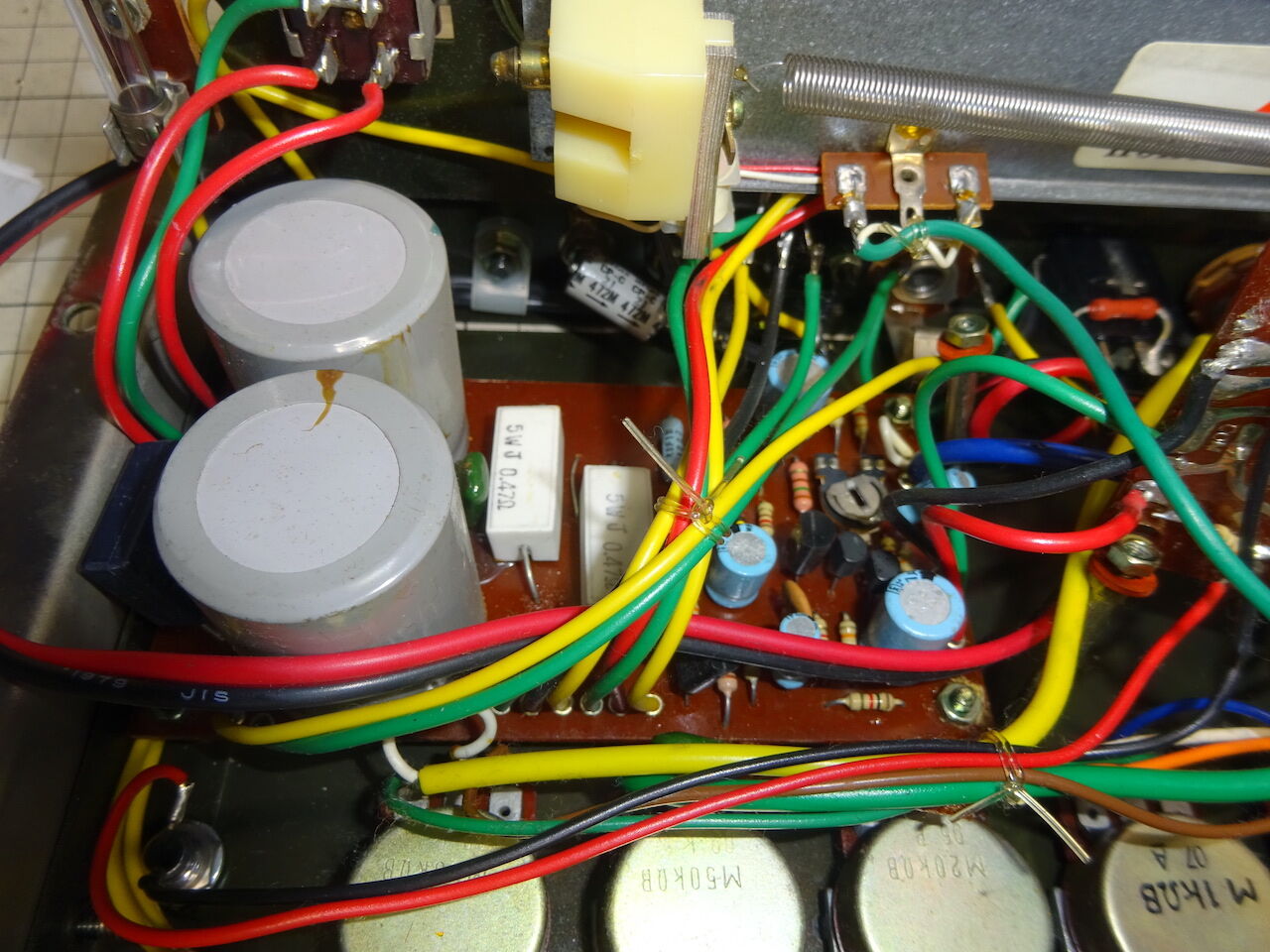

電源部。

電源トランスはシンプル。二次側は 16V の巻線２つとセンタータップの 0V。
写真中央部にあるのがダイオードブリッジなのですが、2つのハーフブリッジで
構成されています。パッケージが黒（カソードコモン）と茶色（アノードコモン）で
区別されていますが、型名はどちらも S2VC です。紛らわしい。
この２つはリードが銀メッキだったようで、硫化して黒くなってしまっています。
新しいダイオードブリッジに交換しようと思っています。


これはプリアンプ部とパワーアンプ部。

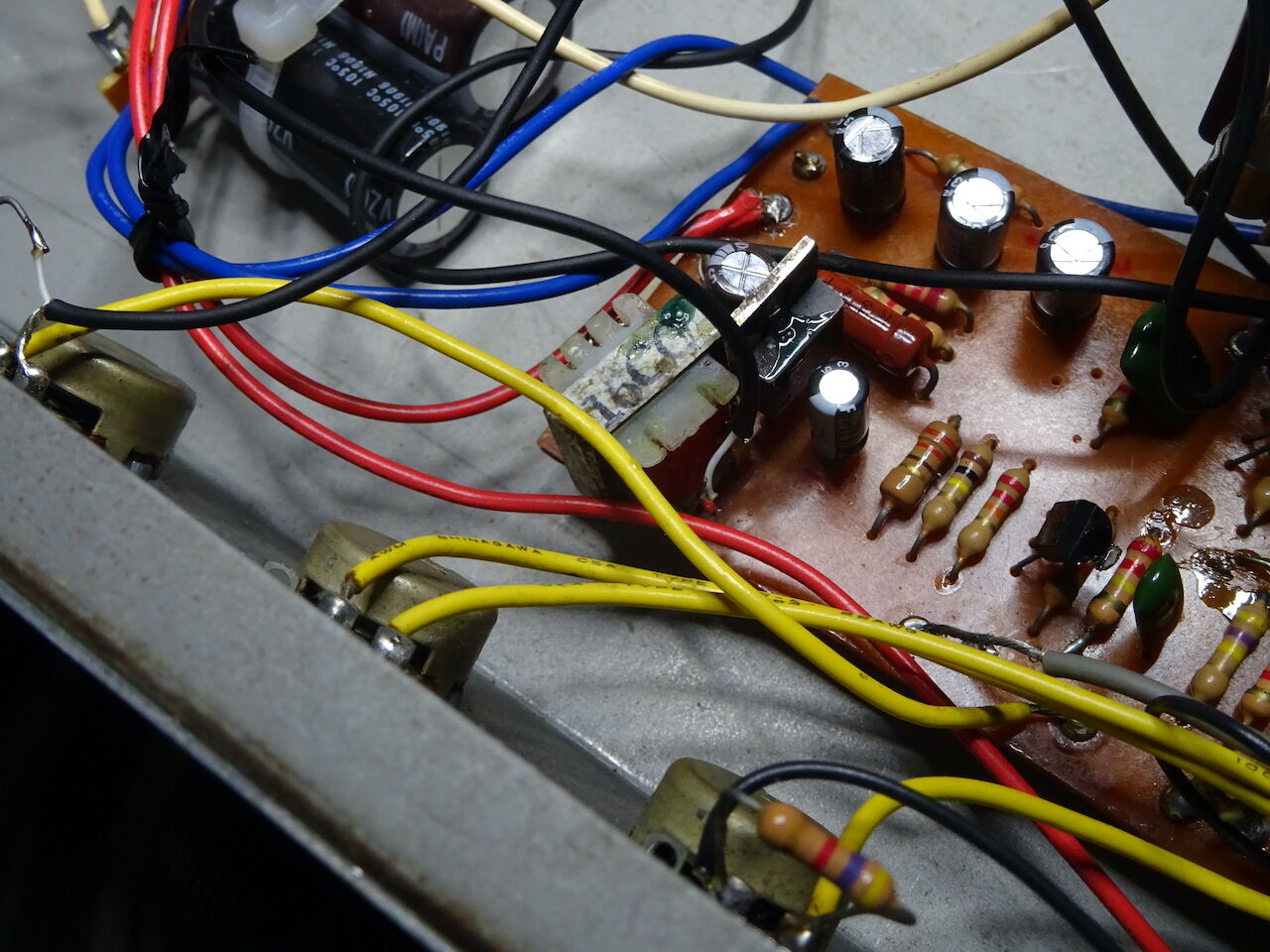

プリアンプをアップにします。


ポット類はすべて 16mm Φ。プリアンプ基板から黄色いワイヤで繋がれて
います。これはメンテナンスが簡単そう。

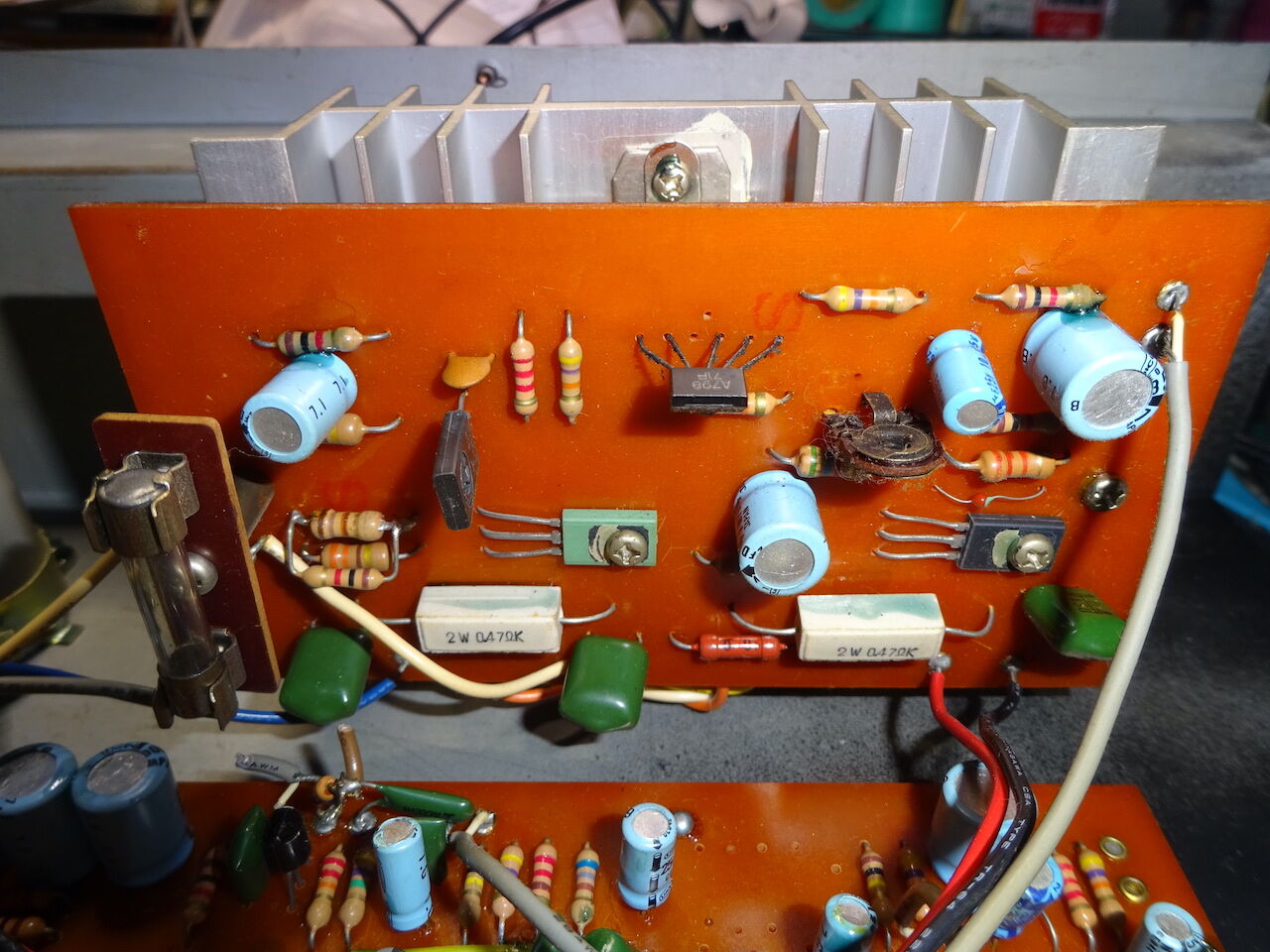

パワーアンプ部のアップ。


左に見えるヒューズはスピーカーヒューズ 3A。
特筆すべきは基板中央上部にある５本足のトランジスタ 2SA798。
エミッタコモンの２本組 PNP トランジスタ。おそらくもう手に入らない
だろうなぁ、と思っていましたが若松通商に在庫がありますねぇ。
これもリードが硫化しています。でもこれは交換せずに使うことにします。

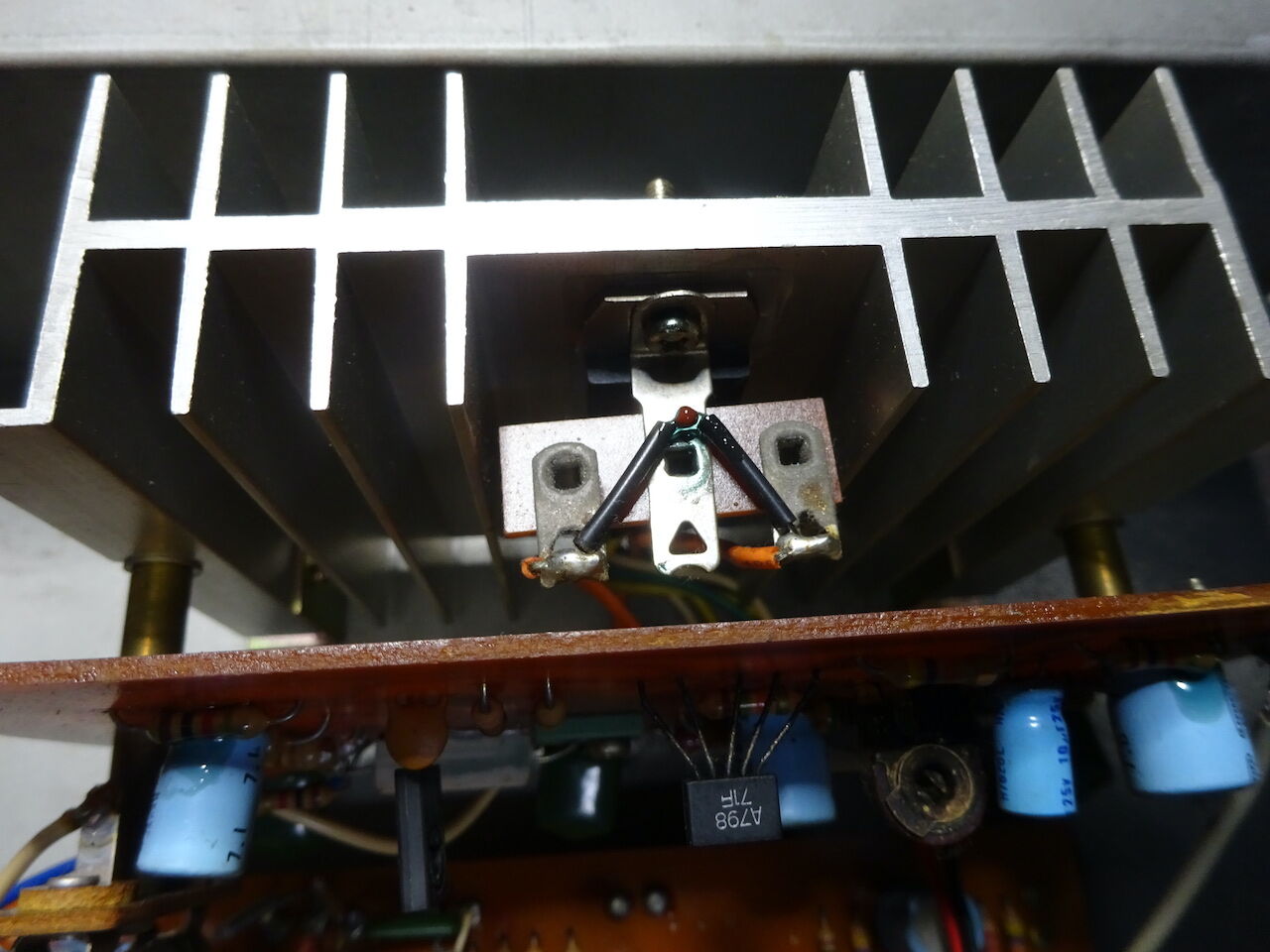

パワーアンプ裏の放熱フィンに 2SC716 が２つ搭載されています。
写真に写っているのはラグ板を介して 2SC716 と熱結合されている
ダイオード D202。ダイオードの型式がわかりません。
 D201 と D202 のふたつのダイオードが直列に接続されていますが、
熱結合されているのはこの D202 だけ。接着剤で固定されています。

1980年前後の国産メーカー HILLWOOD のギターアンプ 313GA の
回路図を採取したので公開します。



回路図
20210421 初出
20210421-1 誤り訂正
20210422 電源部：Q206 訂正
プリアンプ部：R140 追加
20210423 電源部：電源電圧測定値記入
プリアンプ部：各種修正

PNG:

プリアンプ  Preamplifier

電源＋パワーアンプ Power Supply & Power Amplifier

この機種を修理したのはもう１０年も前。
当然すでに手元にはありません。
回路図は採取していたので今回清書して公開することにしました。

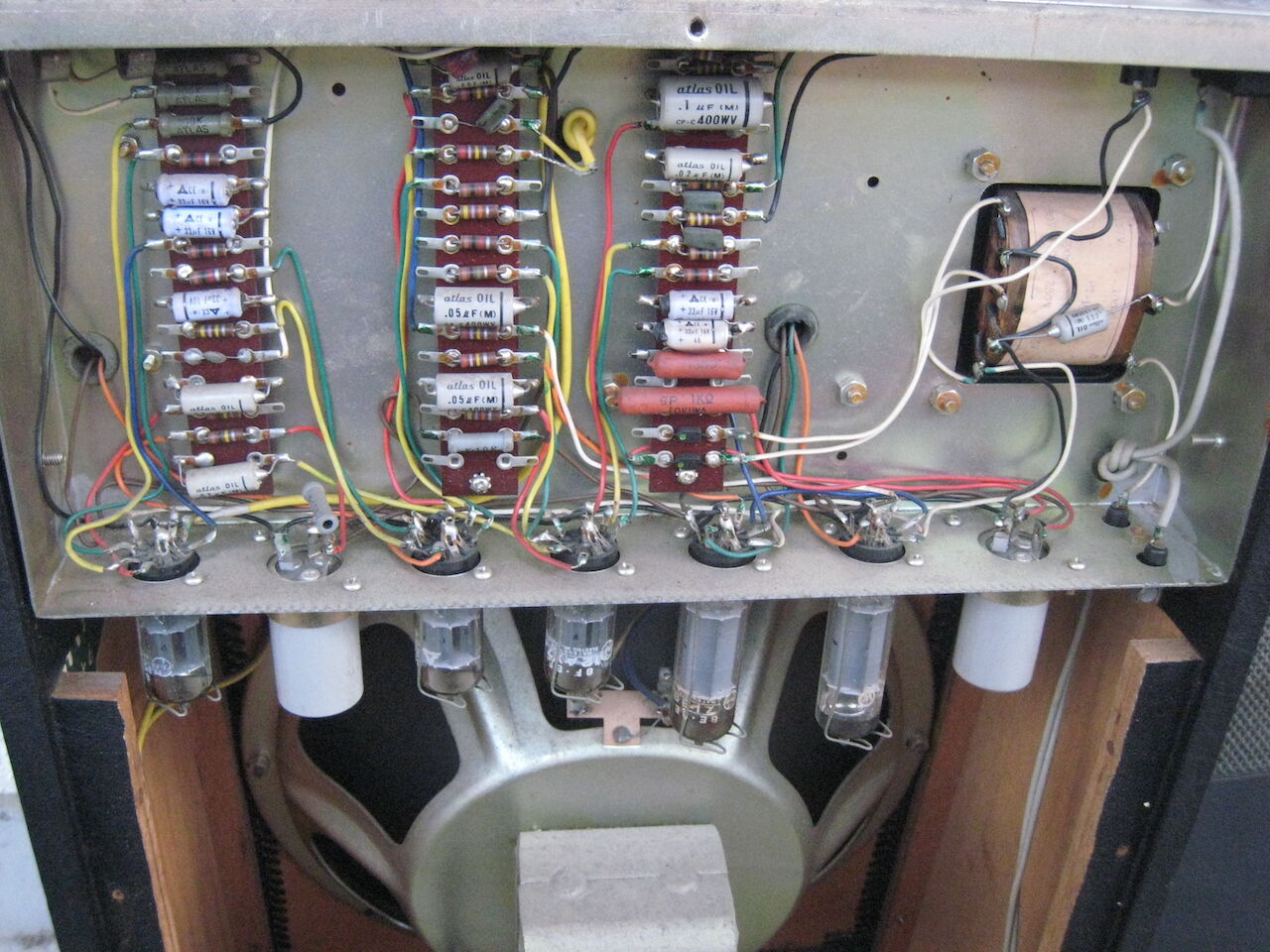

シャーシのなかはこのようになっています。


写真は入手したばかりのオリジナルの状態です。
平ラグ板３枚に回路が収められています。
たとえば電源部を一枚の基板にまとめている、というわけではなく、
機能が３枚のなかで分散しています。
コンデンサのほとんどがオイルコンデンサで、写真で見える限りでも
経年で変形しているものがいくつかあります。オイルコンデンサは
フィルムコンデンサに交換しました。

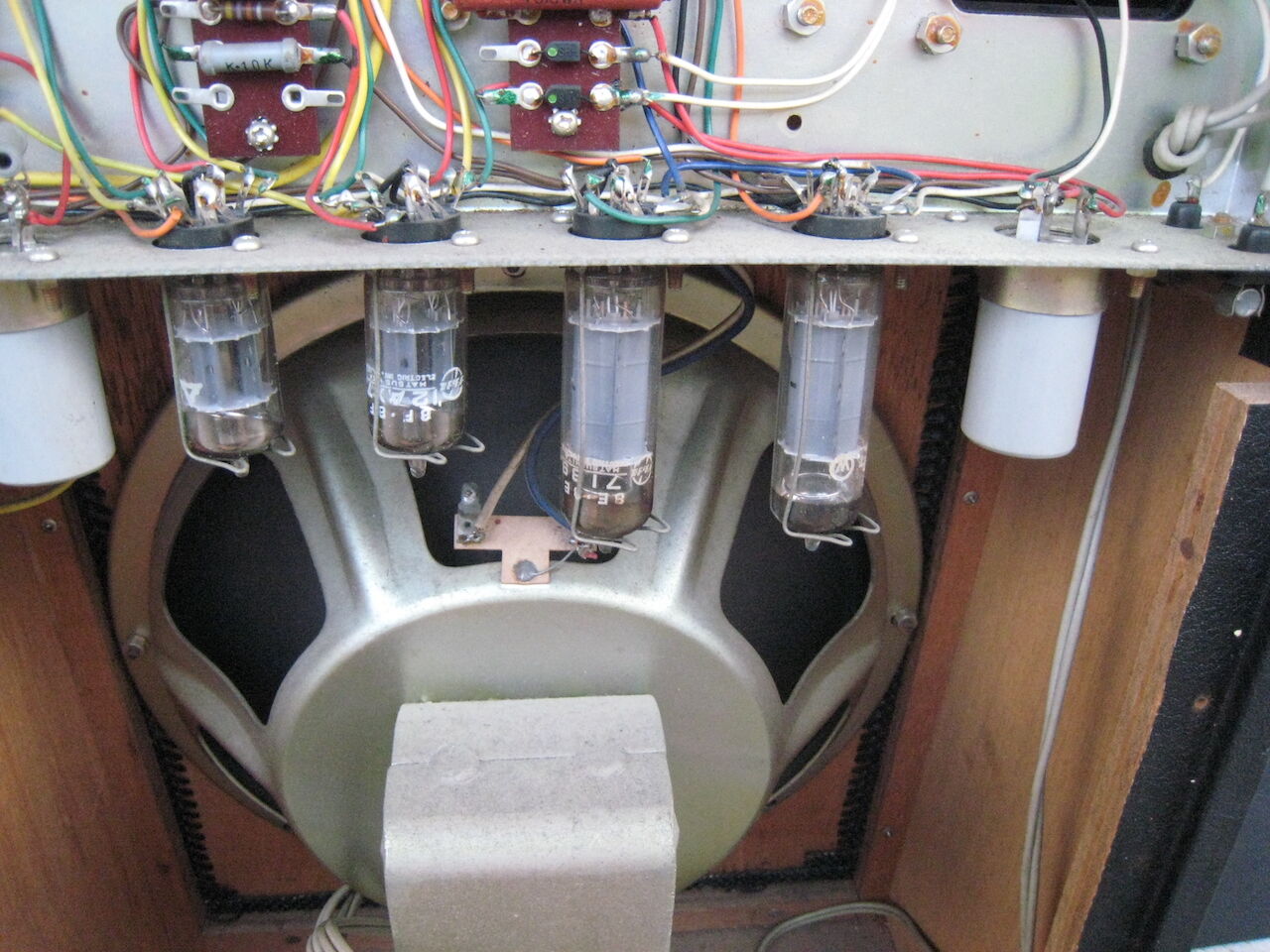

出力管は 7189 のプッシュプル。
7189 は EL84 (6BQ5) の改良型で、プレート電圧を 400V までかけることができます。
EL84 は 300V までなので、EL84 で代用するのはお勧めできません。
Sovtek の EL84M などで対応できそうですが、試してはいません。
ELK の Vesser V30 も同じ 7189 を使っています。
