立東社 ロッキン f 別冊 「エフェクター百科」1981年7月, pp. 152 - 156. に
掲載されている松本浩之氏の「チューブ・ディストーション」の回路図を
復刻しました。

基本構成は三極管 12AX7 を２本使った真空管プリアンプ。
320V の B 電源を使用しており、３段の電圧増幅と
Fender tone stack、出力インピーダンスを下げるための
カソードフォロワで構成されています。

真空管プリアンプとしては電圧増幅２段で充分な信号レベルに
達するのですが、さらにもう１段電圧増幅を加えることで
信号をクリップさせて歪みを生み出しています。
いわゆるハイゲインアンプの原理です。
ダイオードやトランジスタなどの半導体の非線形特性を
利用した歪みではありません。

追記（ここから）
最終段をカソードフォロワと断じておりましたが、グリッドに
直流バイアスが加わっていない、という指摘がありました。
なのでこの部分はカソードフォロワではなく、三極管によるクリップ回路
であると考えられます。
追記（ここまで）

同様な回路は何度も試作しておりますが、12AX7 で３段増幅と
なると頻繁に発振やモーターボーディングに悩まされます。
正常に動作させること自体が難しい構成です。

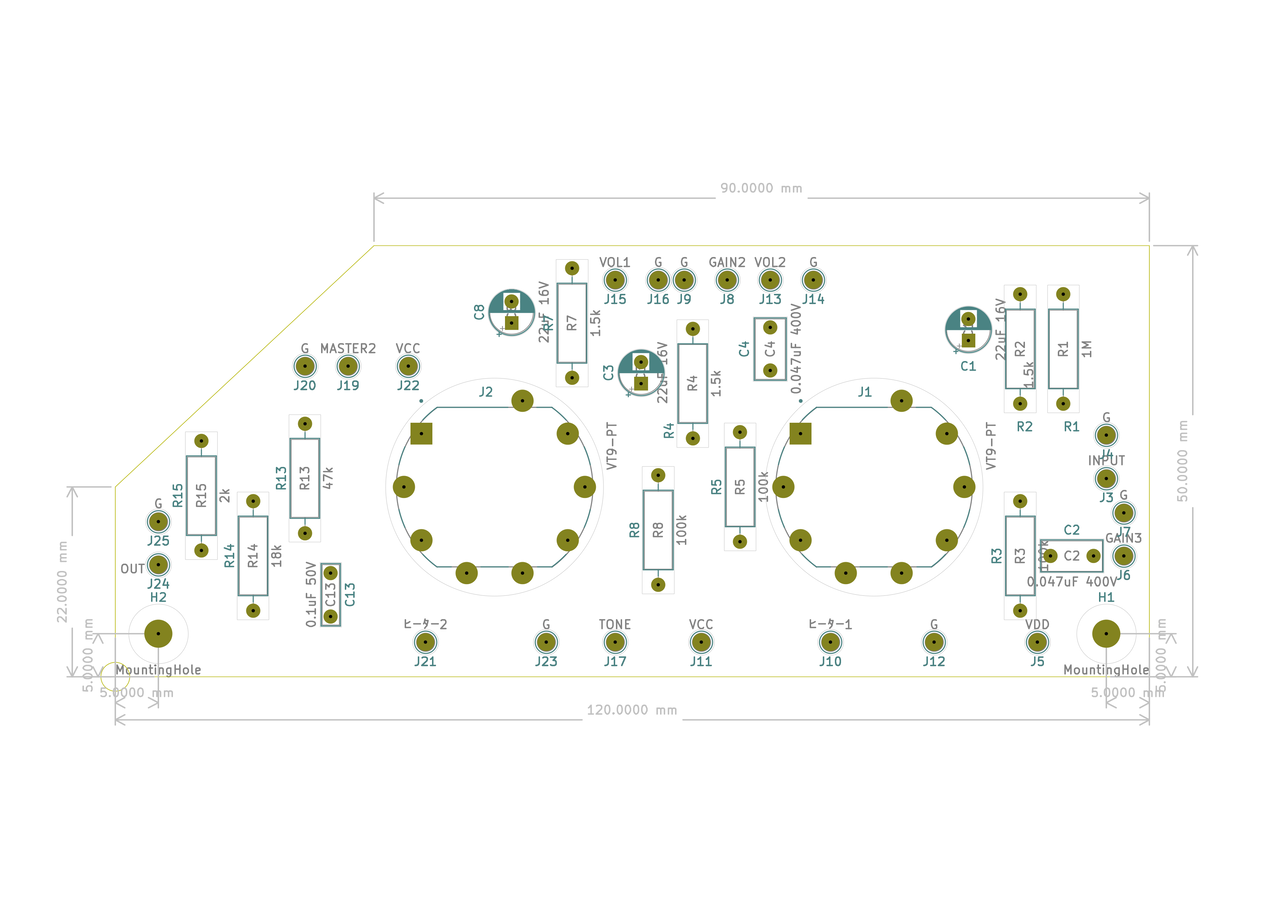

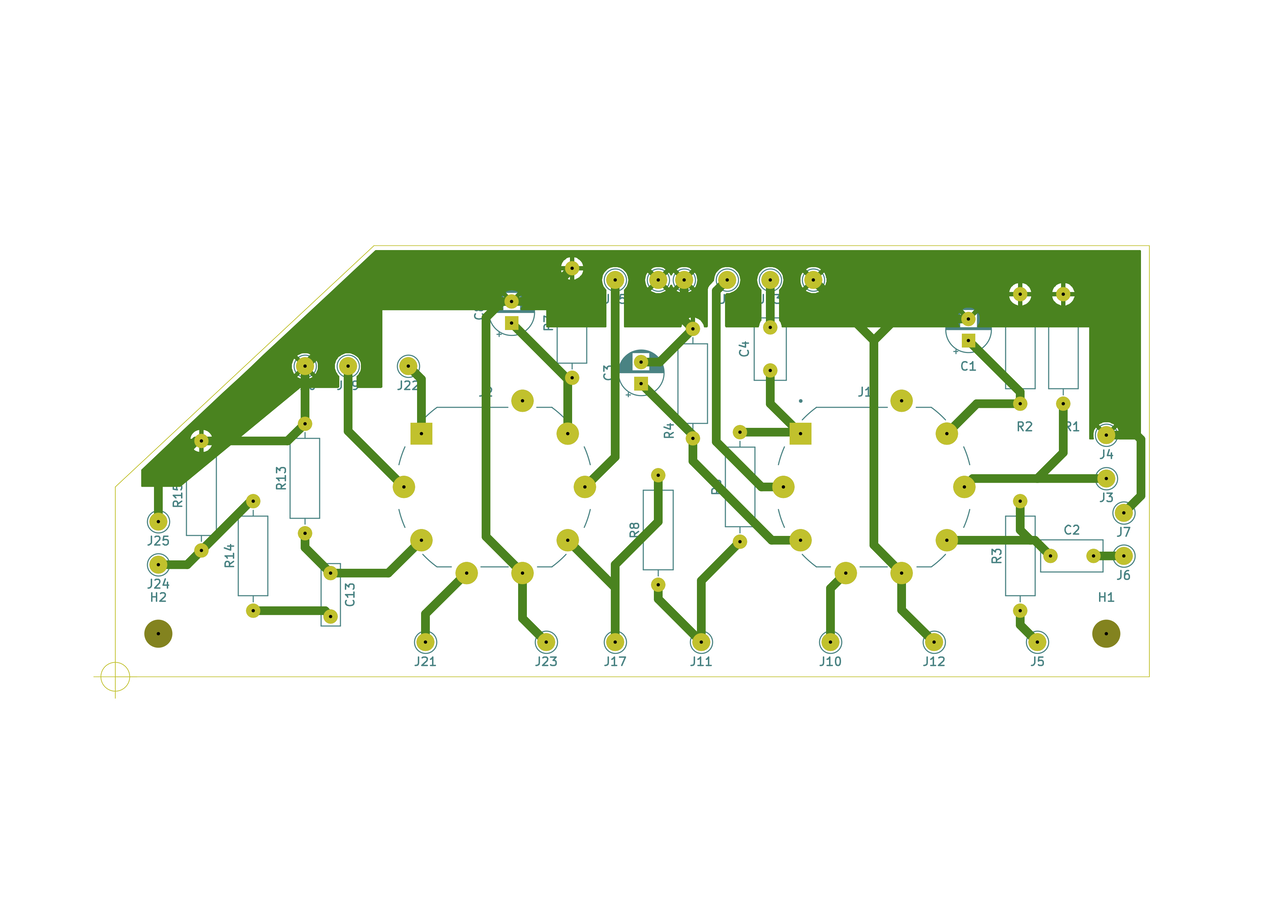

真空管周辺をプリント基板にまとめることにより、発振の原因
となる配線の問題がクリアされるはずです。


「エフェクター百科」

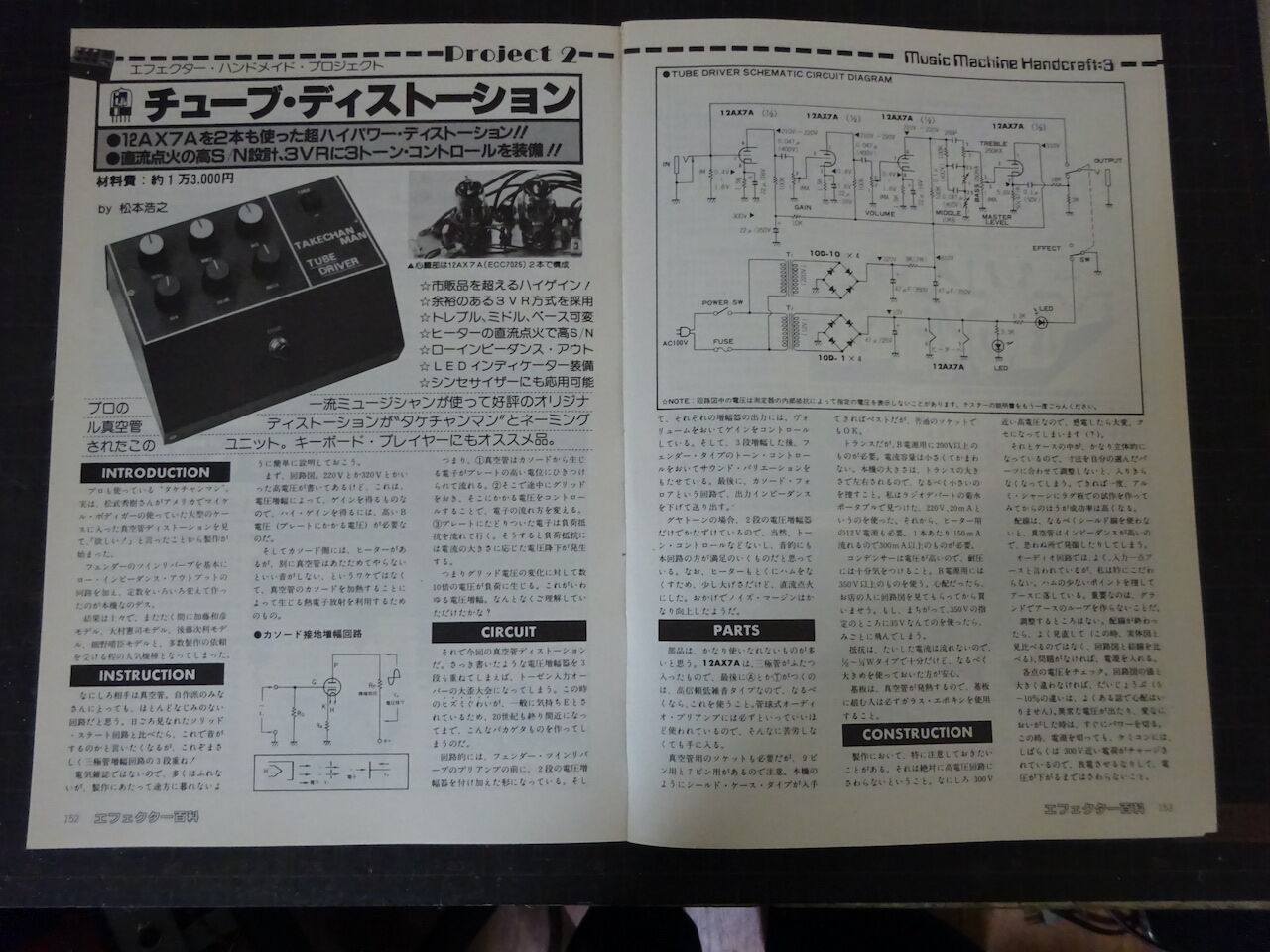

「チューブ・ディストーション」の記事


回路図：



PDF 回路図

追記
KiCAD 6.0 で作成した上記の回路図ファイルを公開することにしました。
プロジェクトファイル(TubeDistortion.kicad_pro) と回路図ファイル

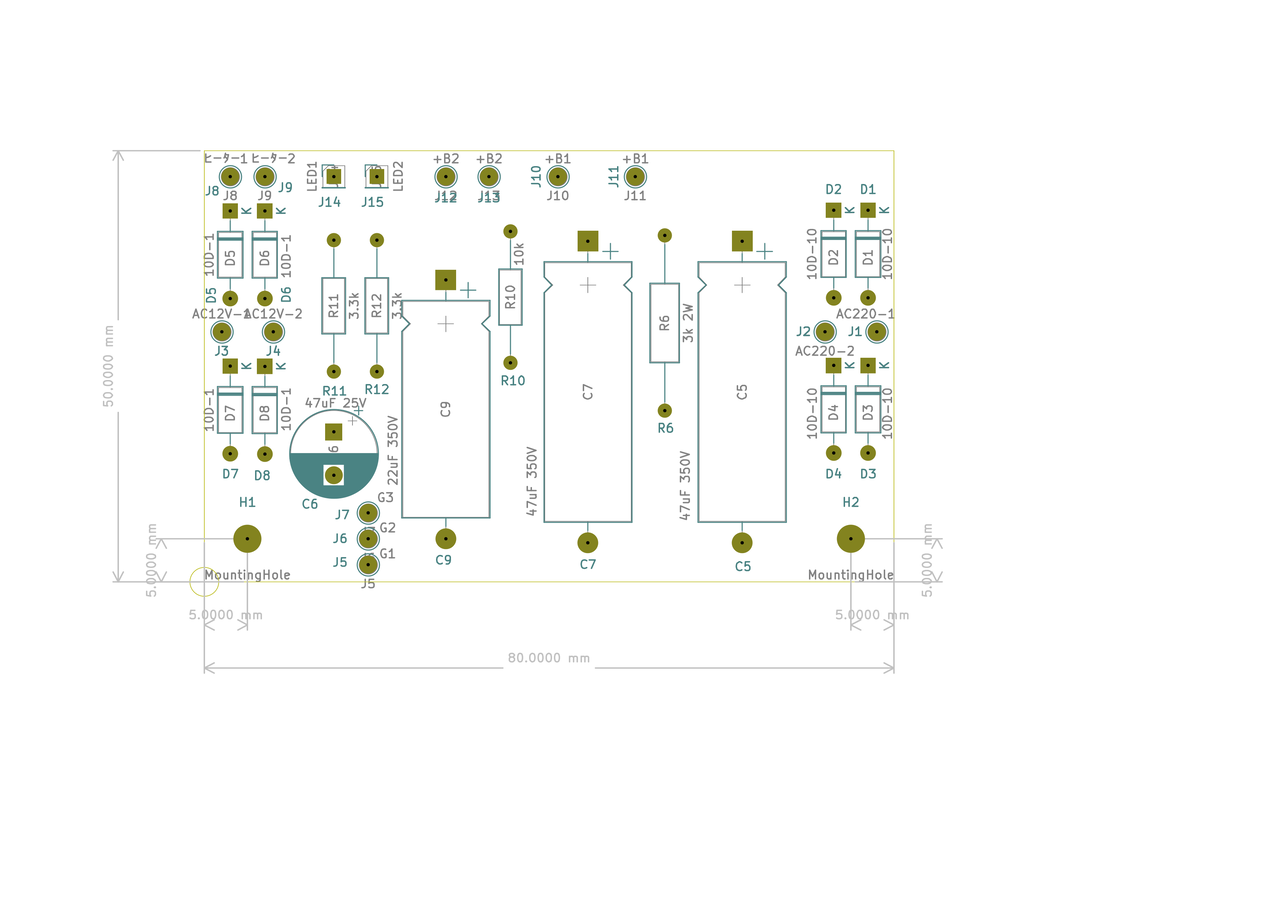

(TubeDistortion.kicad_sch) です。基板パターンは基板（２枚）ごとに
作成するので別プロジェクトで作っており、配布ファイルには含まれて
いません。

回路図ファイル(KiCAD 6)
