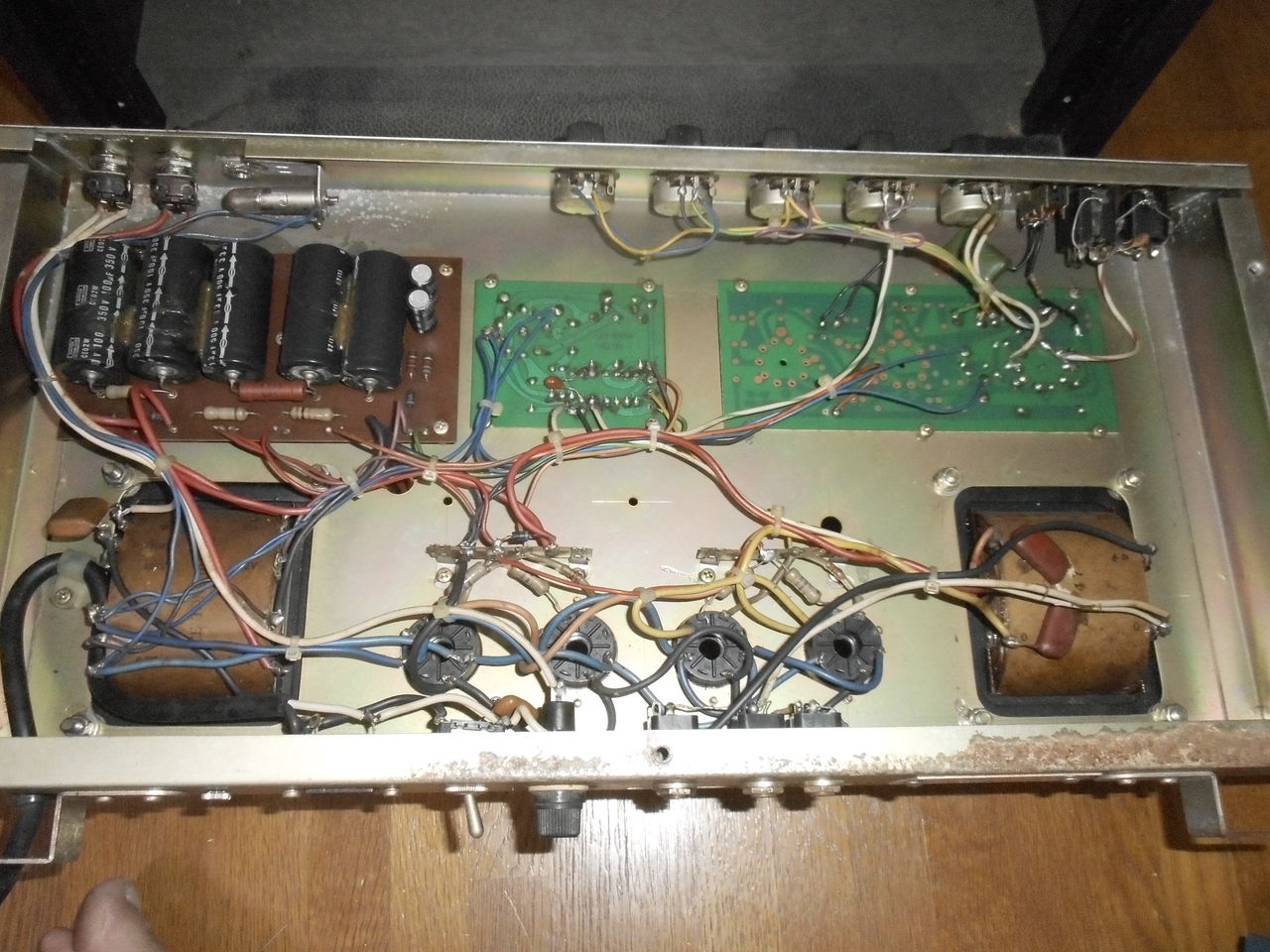

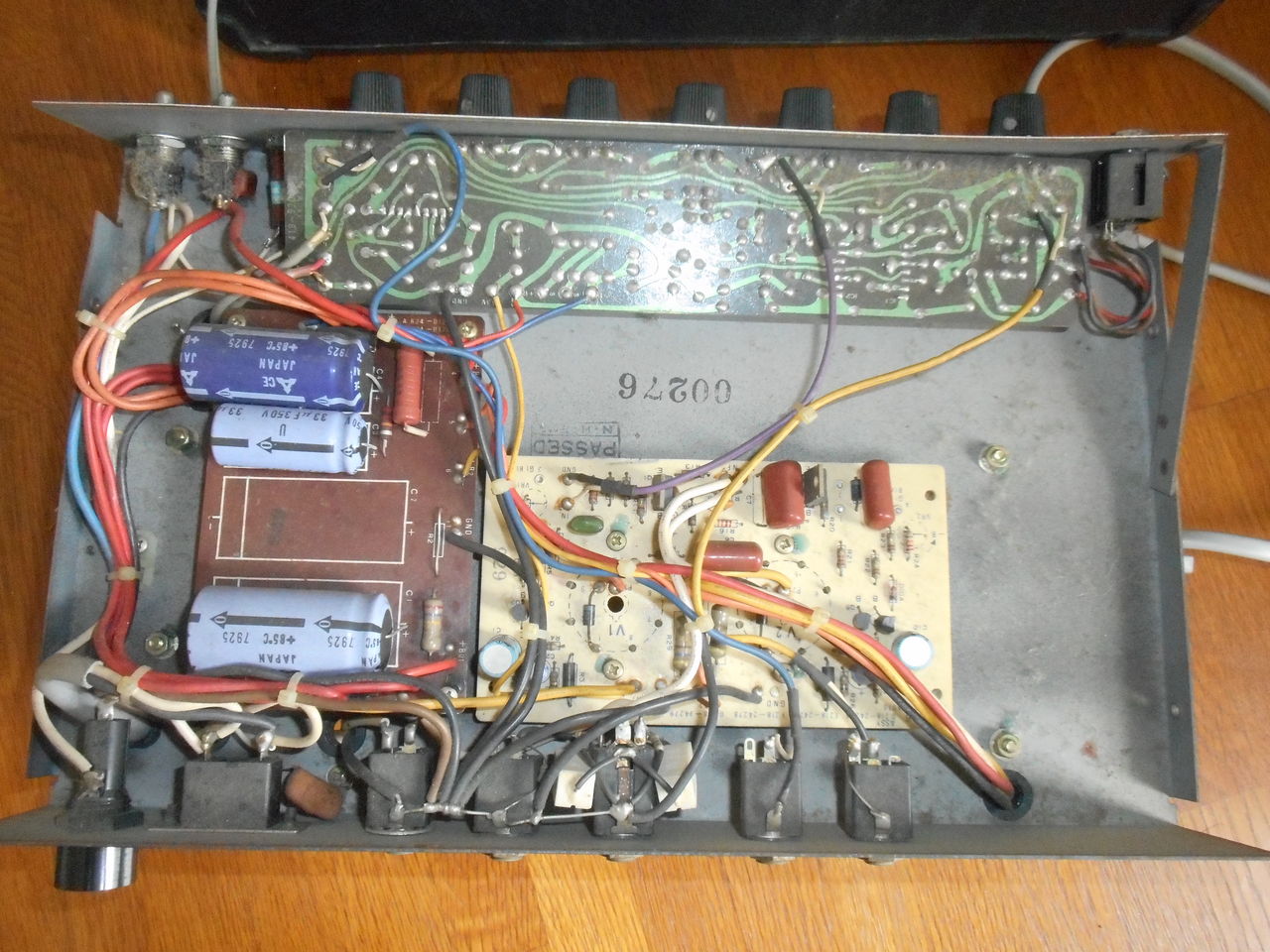

ではケースを開けてみましょう。



すっきりとまとめられています。

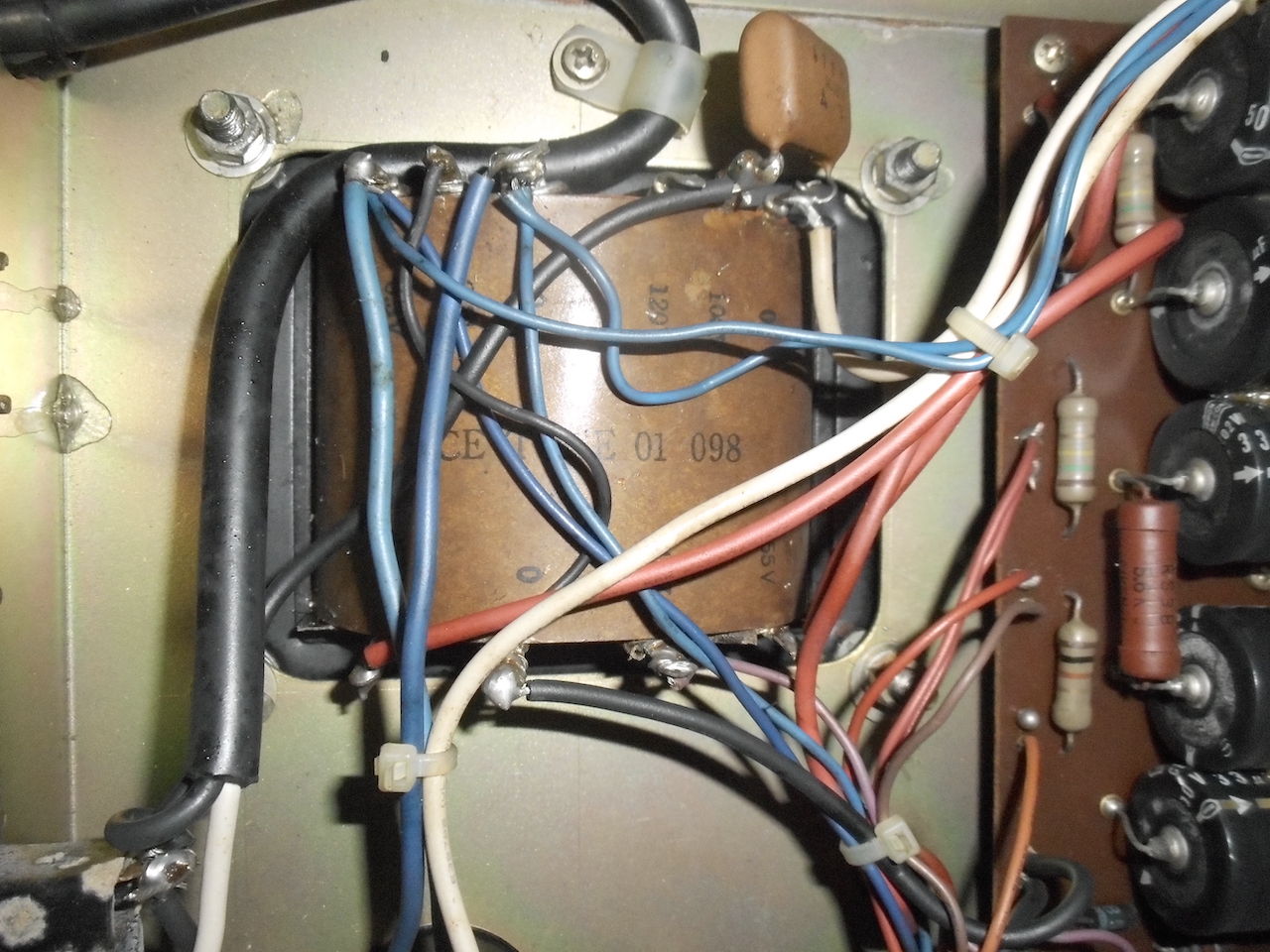

電源トランスは Jugg Box TWO と同じ型式 ACE TONE 01-098。

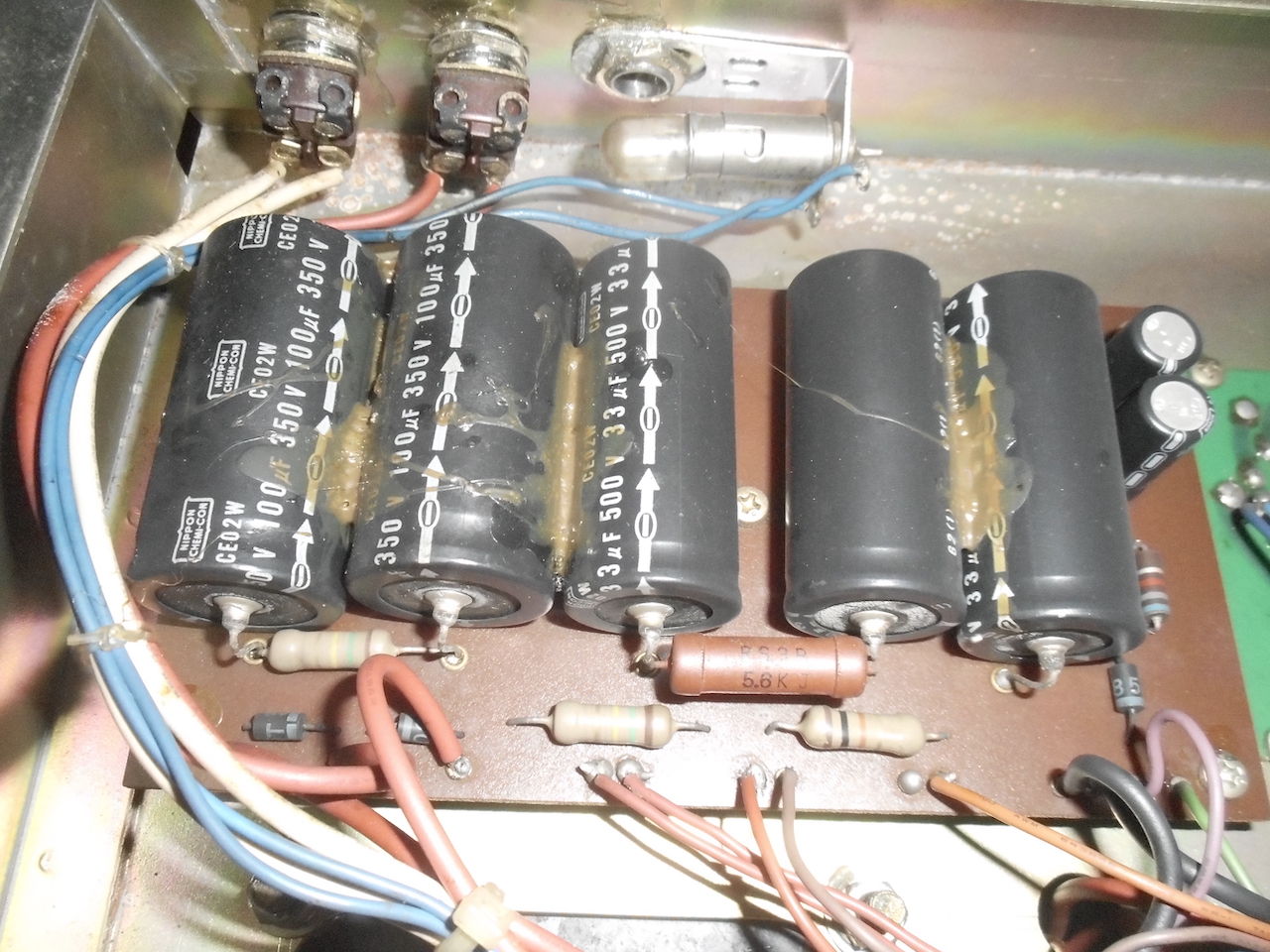

電源基板は ONE, TWO と同じ PS-40a。
搭載されている部品も同じ。


使われている電解コンデンサは
主電源用　 100uF 350V x2, 33uF 500V x3
バイアス用 47uF 63V x2

バイアス電圧は固定で、調整箇所はありません。これも TWO と同じ。
おそらく PS-40a 基板は一律に製造されて ONE, TWO, BASS-100 で
共通に使われていたのでしょう。
（おそらく、V-1, V-2 も共通だと思いますが確認できていません。）

ひとつだけ他の機種と違うのが、写真なかほどの抵抗 5.6kΩ 3W が
基板の外で短絡されていることです。ONE や TWO などより
高めの電圧で真空管をドライブしているようです。

Jugg Box のベースアンプを目にすることはなかなかありません。
Stuff 060B (060G ではない！) はたまにオークションに出品されるますが、
BASS 100 となるとオークションでも１０年ほどで２、３回くらいしか
見た覚えがありません。やたらとレアです。
1977年のカタログによると、当時定価 235,000円。
伝説的な Jugg Box TWO (280,000円) に比べるとまだお安いですが、
当時の Fender Twin Reverb （silver face）とほぼ同じくらいの価格。
上記の価格はキャビネット込の価格。
今回入手したのはヘッドアンプのみ。キャビネットはありません。
なおアンプ部の型式が JB-100A, スピーカー部が JB-100S だそうです。

アンプ前面は前記事で写真を掲載したのでそちらを参照してください。
操作部は左から 入力１、入力２、Bright スィッチ、Volume,  Master,
Treble, Medium, Bass,  ランプ, Standby, Power の順。

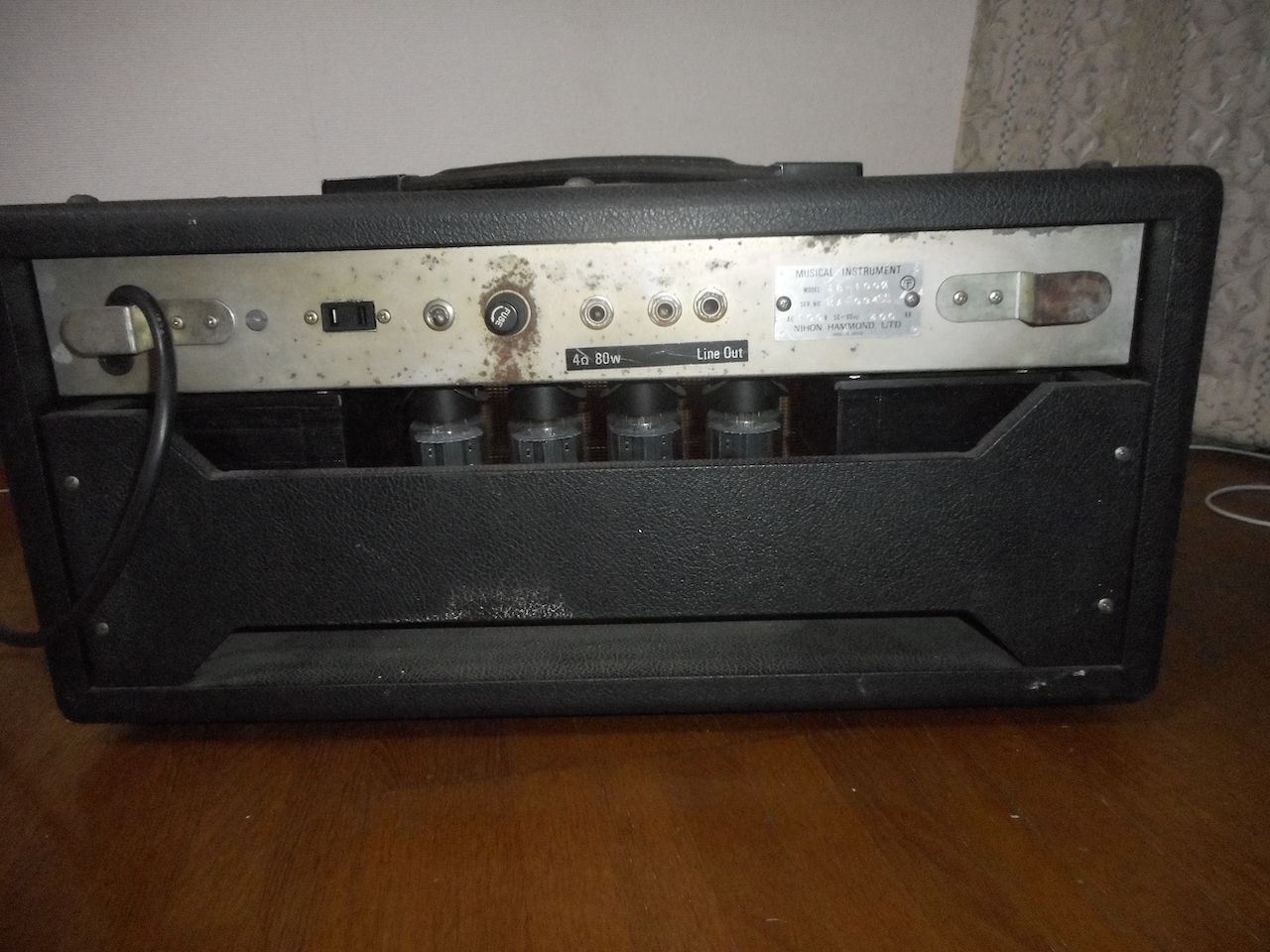

アンプ背面を示します。


左から、インレット、Ground スィッチ、フューズ (5A)、Main SP, EXT SP, Line Out です。
出力は 100W のはずですが、スピーカージャックの下の黒いラベルには
「４Ω　80W 」と書かれています。

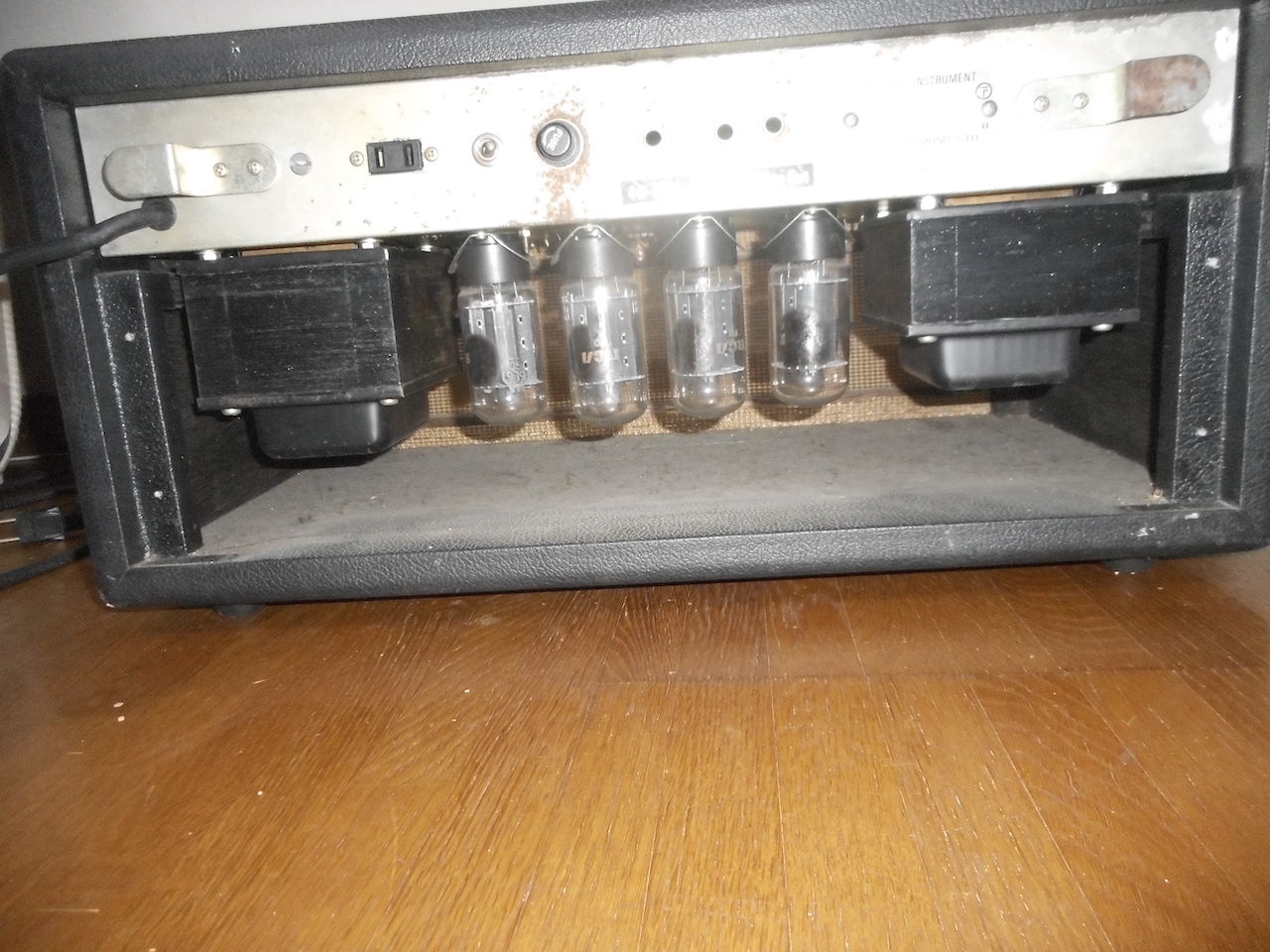

背面パネルを外すとオリジナルの  RCA 6L6GC x4 が現れます。
ゲッターも残っていますし、まだまだ使えそうですね。

私が読み取った Jugg Box BASS 100 の回路図を公開いたします。

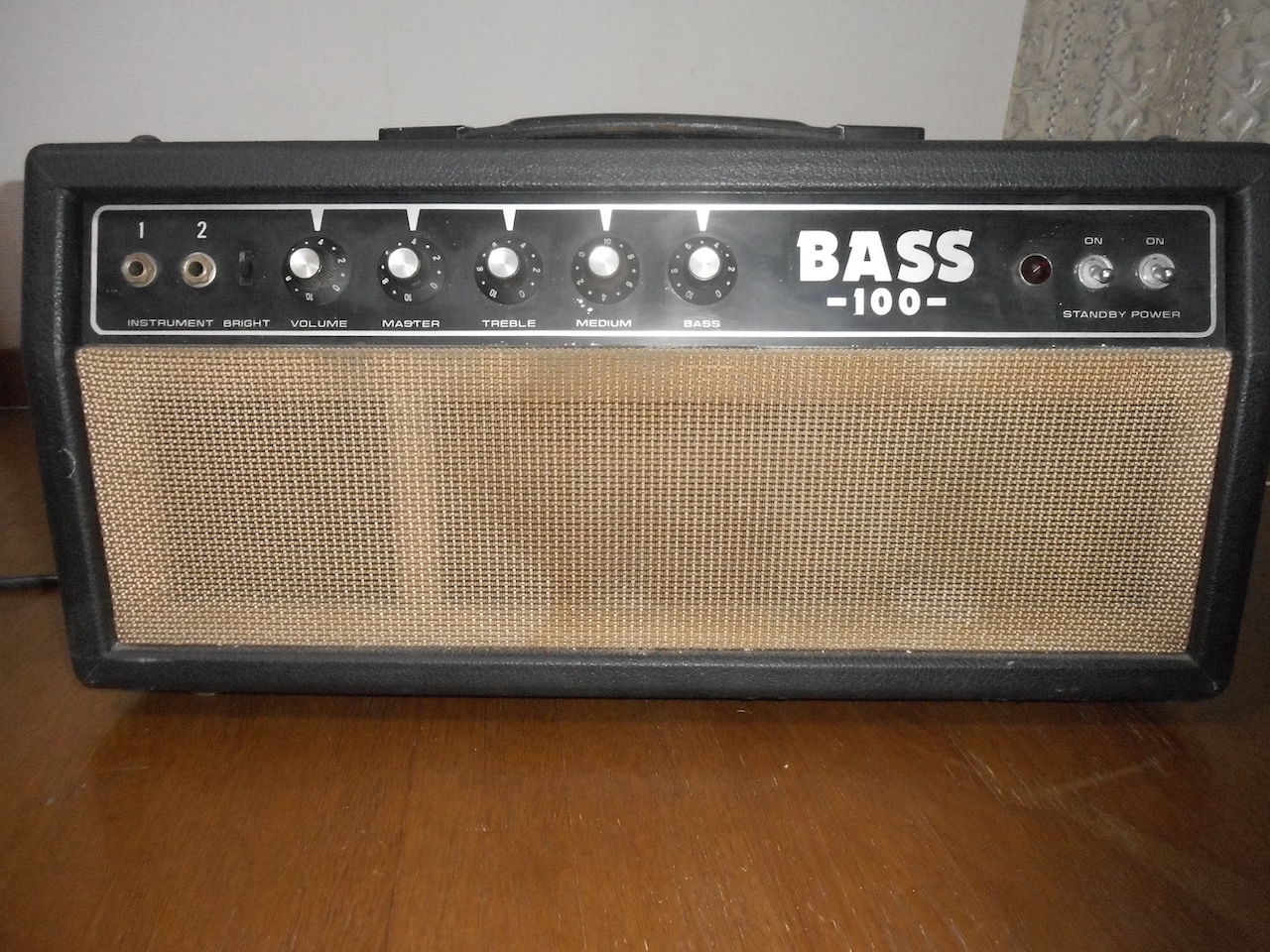

BASS 100 はなかなか目にする機会がありません。次の写真のようなヘッドアンプです。


回路図はこちら

PNG :
電源部
プリアンプ部
パワー・アンプ部

PDF

電源部


プリアンプ部


パワー・アンプ部




schematics JB-100A.pdf

Micro Jugg のメンテナンスは今回が最後になります。
今回は出力管 6L6GC のアイドリング電流の計測を行います。

普通の真空管アンプだったら
「出力管 6L6GC のバイアス調整を行います。」
というのが妥当です。もっと丁寧に言えば

「プッシュプル方式の出力管（6L6GC）のグリッドバイアス電圧
を調整し、6L6GC のカソード（アイドリング）電流を適正レベルに
整えるとともに２本のカソード電流を揃えます。」

面倒ですね。

Micro Jugg の場合、バイアス電圧自動調整機構が PW-66 基板に
搭載されており、自動的にカソード電流が制御されています。
そのため自動調整機構が正常に動作しているならば、いわゆるバイアス調整の
作業は不要なのです。
もっとも「カソード電流を適正レベル」に整えられているか、というと
実際には 6L6GC にしては 60 ~ 70 mA という大きめの電流に設定されるので
適正とは言い難いのです。真空管の寿命は短くなると予想されます。

ちなみに、このバイアス電圧自動調整機構が搭載されているのは、
私が確認している限り、Micro Jugg と JBX-40 の２機種です。

(追記 20231218　 Micro Jugg, JBX-40, JBX-60, OZ-660, OZ-660B の５機種を
確認しています。)




本当に自動調整されてるのかいな？
と、疑問に思っている方もいるかと思いますので、本機を使って確認してみます。

写真、向かって左側の真空管を①、右の真空管を②、左の（真空管）ソケットを S1,
右のソケットを S2 とします。

すべての測定に共通の電源条件は以下の通りです。
ヒーター電圧: AC 6.37 ~ 6.42V
プレート電圧 Eb 400 ± 2 V
スクリーン電圧 Eg2 386 ± 2 V

電源の変動は測定を通していずれも 1% 以下です。
またこれ以降に真空管のバイアス電圧、カソード電流を測定しますが、
いずれも人為的に調整、変更する部分はないことを明記しておきます。

(1) S1 での真空管①の特性を計測しました。
バイアス電圧 Eg1 -32.3 V
カソード電流 Ik 71.4  mA

(2) S2 での真空管②の特性
バイアス電圧 Eg1 -36.5 V
カソード電流 Ik 74.0 mA

最終的な制御の結果はアイドリング時のカソード電流です。
真空管 ① と ② のカソード電流はディジタル電流計で測れば
差がありますが、(74.0 - 71.4) / 71.4 = 0.0364   差は 3.64 % です。
これが大きいかといえばそうでもありません。
むしろ、この時代（1970年代後半）であればこの誤差は「上出来」と
言ってよいでしょう。
注目すべきはバイアス電圧（カソード電圧 Eg1） を -32.3 V  ~  -36.5 V と
大きく変えているところです。これだけバイアス電圧を変動（13%）させて
カソード電流の差を 3.64% 程度まで揃えたというのはよく制御が効いていると
言えます。

では、もともと付いていた真空管①②以外のものを装着した時には
どうなるのでしょう？
中古の JJ の 6L6GC （真空管③）を S2 に着けて測定してみました。
もともと中古で購入したので詳しいスペックはわかりません。

(3) S2 での真空管③
バイアス電圧 Eg1 -30.2 V
カソード電流 Ik 72.3 mA

カソード電流がよく揃ってますね。

次にマッチドペアとして販売されていた JJ の 6L6GC ２本（真空管④⑤）で
測定しました。

(4) S2 での真空管④
バイアス電圧 Eg1 -32.5 V
カソード電流 Ik 72.8 mA

(5) S2 での真空管⑤
バイアス電圧 Eg1 -32.7 V
カソード電流 Ik 72.7 mA

Eg1,  Ik ともに非常に近い値で、２本の特性が似通っていることがわかります。

最後にもともとあった真空管①②をソケット S1, S2 に交換して測定してみます。

(6) S1 での真空管②
バイアス電圧 Eg1 -37.6 V
カソード電流 Ik 71.3 mA

(7) S2 での真空管①
バイアス電圧 Eg1 -33.0 V
カソード電流 Ik 72.3 mA

最終的に（アイドリング）カソード電流が 72 mA 前後に制御されていることが
わかります。

これまで (1) ~ (7) のケースでバイアス電圧とカソード電流の関係を示してきました。
通常、プッシュプル方式の真空管アンプ（代表は Fender Twin Reverb か？）であれば
適切な(アイドリング)カソード電流になるようにバイアス電圧を手動で調整します。
真空管は製造過程に依存するバラツキが大きいデバイスです。Micro Jugg ではある程度
任意に選んだ真空管を装着しても自動的にカソード電流が 72mA 程度に収まるように
制御していることが確認できました。

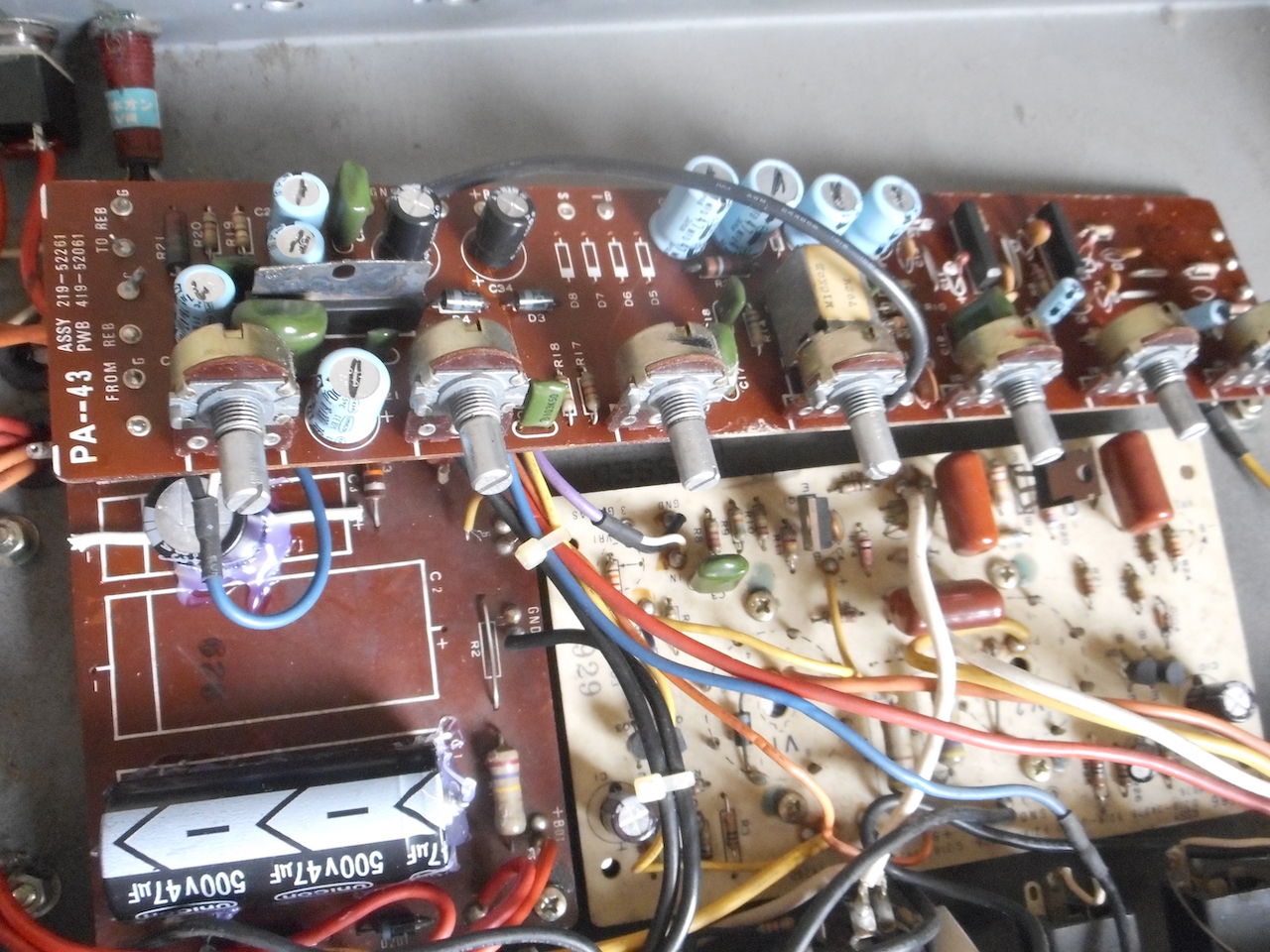

プリアンプ部の基板 PA-43 はパネル前面の Volume 1, Voulume 2 等の
７つのコントロールのノブを外し、固定しているナットを外して
下の写真のようにパネルから取り外します。



この基板で行うメンテナンスは主に電解コンデンサの交換です。
ほとんどが半導体部品の電源安定化のためのコンデンサです。
見た目には問題がないように見えますが、電解コンデンサを
基板から外してみると電解液が漏れていた、コンデンサのリードが
錆びていた、などが見つかることがよくあります。
やはりこの基板も４０年近く経過しているのです。
使用している電解コンデンサは入手しやすく安価ですので、
これを機会に全部取り替えてしまいましょう。

搭載されている電解コンデンサは６種類１２個。

C2 10uF 16V
C8 1uF  50V
C16, C30, C31 100uF 16V
C24, C27, C28 47uF 16V
C32, C33 47uF 63V
C34, C35 470uF 16V

上の写真はすでに C34, C35 を交換済みの状態ですが、
作業の前に交換する古い電解コンデンサの頭の部分にペンで色を塗っておくと
交換済みのものと区別することができます。
作業を始めたが新しいコンデンサが足りなかった、などの理由で作業を後日に
延期するときに便利です。

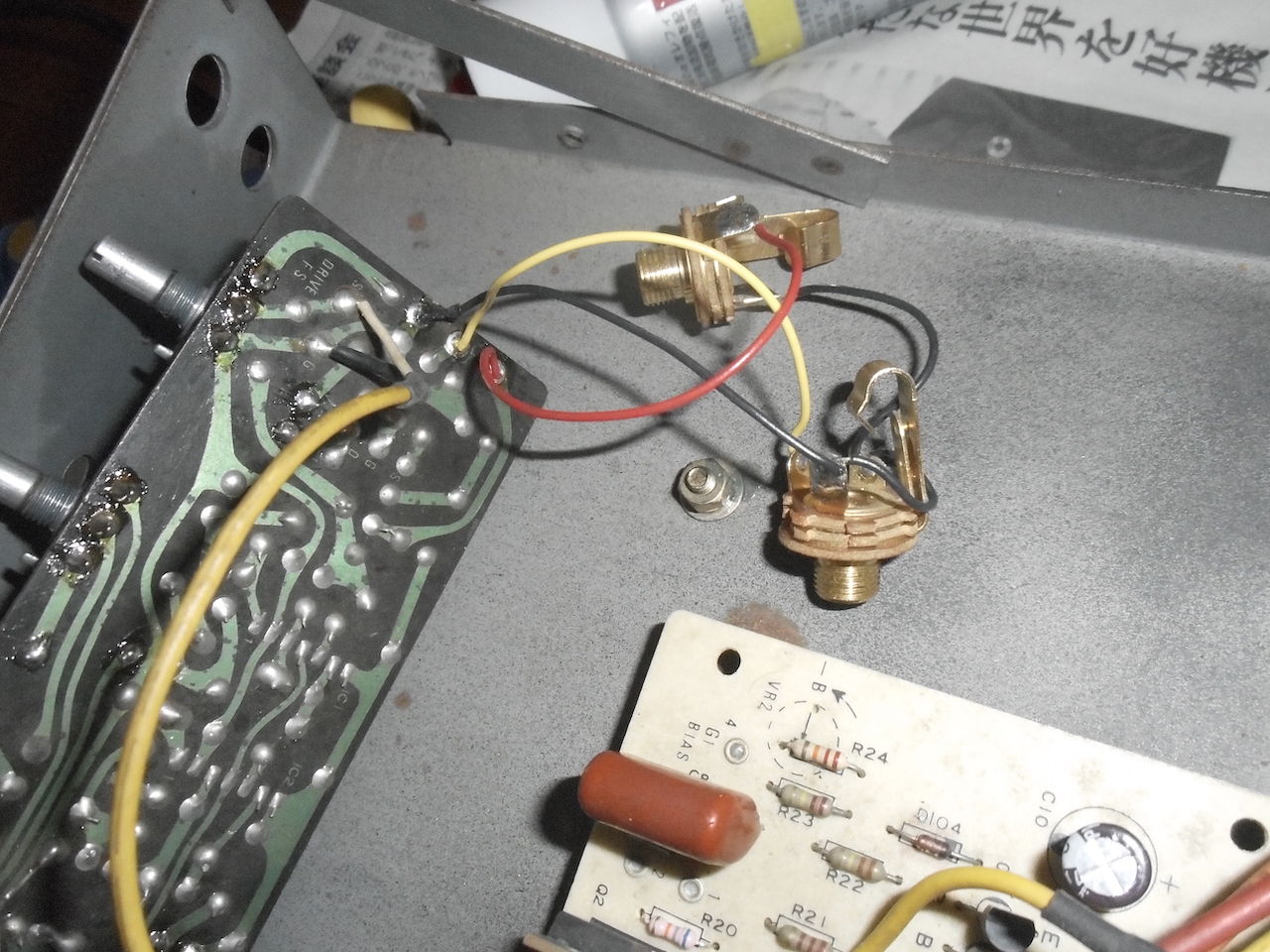

入力ジャックも交換しておきます。
スィッチ付きのモノラルフォーンジャックを２つ用意します。
Micro Jugg の場合、入力１と入力２の違いは入力インピーダンスの違いだけです。
また入力インピーダンスを決定する抵抗は PA-43 基板中にあるので、ジャックは
単に配線を取り付けるだけです。スィッチ端子と GND を短絡する線（写真では黒）
をあらかじめ接続しておきます。



ガリというほどではないけれど、操作に不連続感があったので、
可変抵抗に接点復活剤を塗布します。
接点復活剤をあまり信用してはいけません。最初に使った時には効果が
顕著なのですが、何度も使っていると効き目が鈍ってきます。
また乾燥しにくいので基板等に残りやすく、埃がたまる、却って接触が
悪くなるなどの悪影響もあります。使うなら限定的に少量だけ使います。

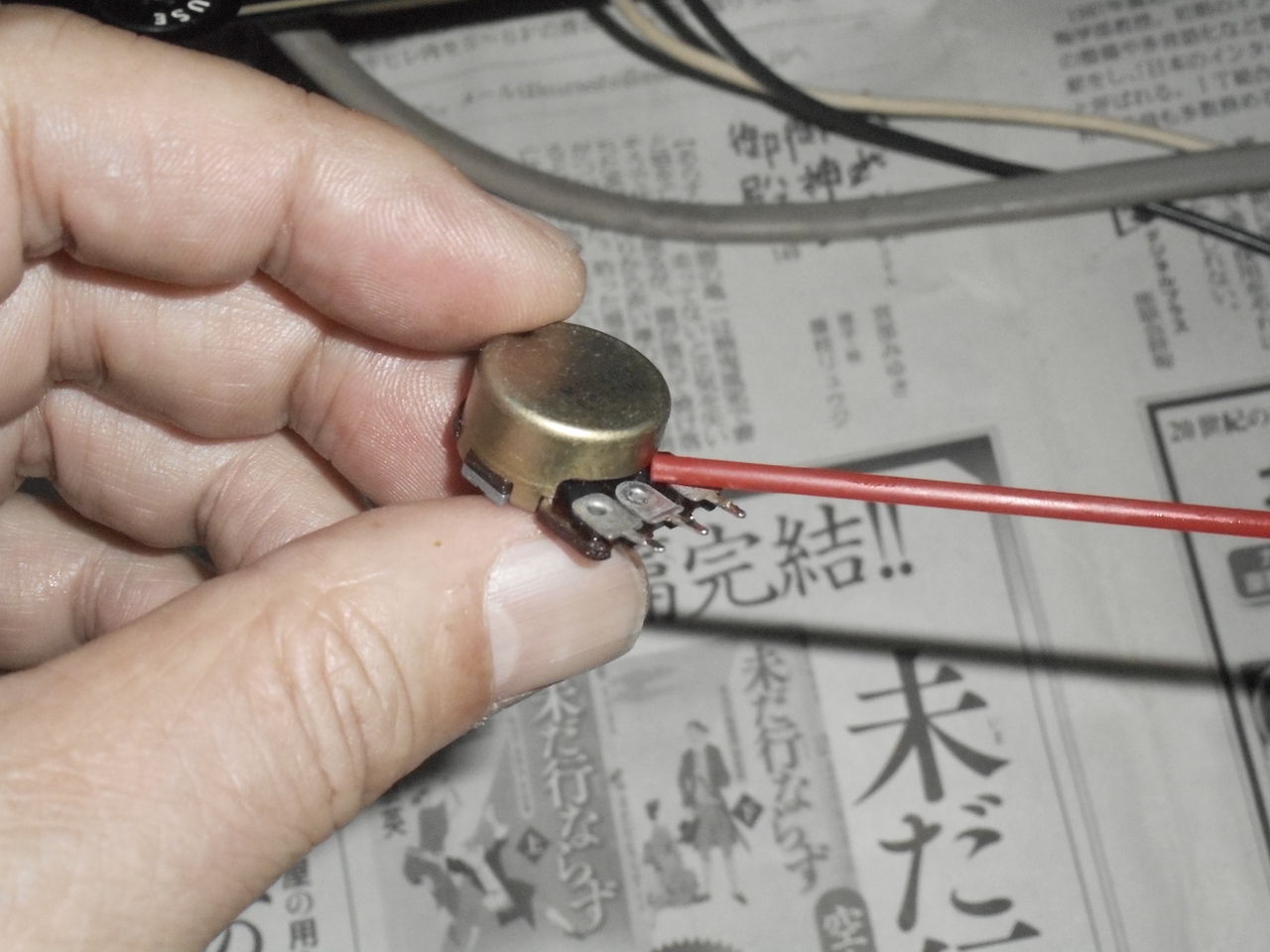

可変抵抗を基板から取り外し、抵抗とブラシの間にかかるように
隙間に当てて少量スプレーします。



接点復活剤を着けたあと、シャフトを回してなじませます。

接点復活剤を使っても可変抵抗のガリなどのトラブルが繰り返すようで
あれば、新しいものに交換することも視野にいれるべきです。

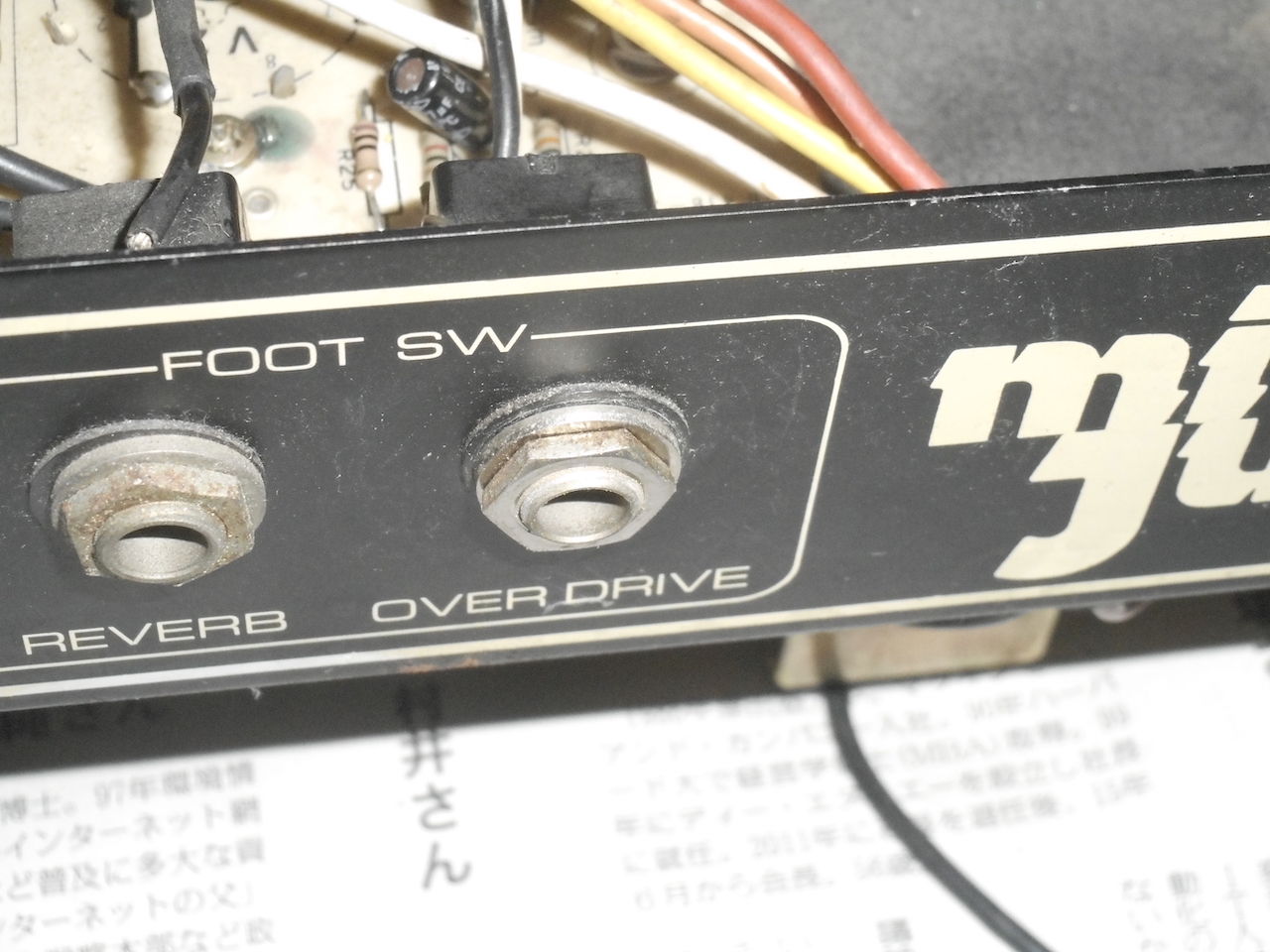

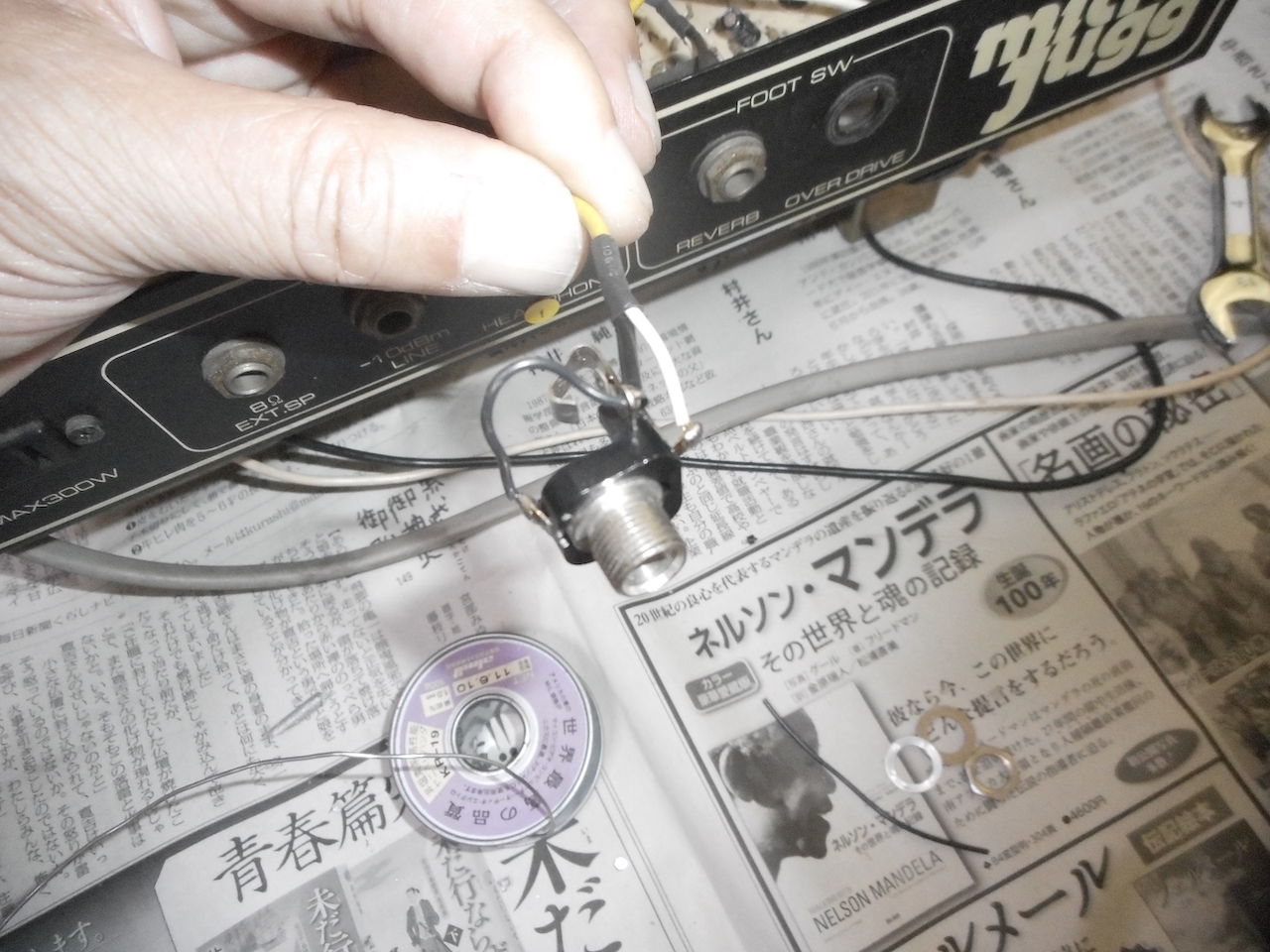

最後に、OVER DRIVE フットスィッチのジャックを交換します。
あまり使うことはないかもしれませんが、このジャック（スィッチ付き）の
スィッチ接点が接触不良を起こすと Volume 1 が効かなくなります。
これもよくある故障の一つですが、Volume 1 自体の不具合と勘違いするため
盲点になってしまいます。



スィッチ付きモノラルフォーンジャックに交換します。フォーンプラグを
差し込んでいない状態で、スィッチがちゃんと短絡していることを
確認してください。

PW-66 基板のメンテナンスを行います。

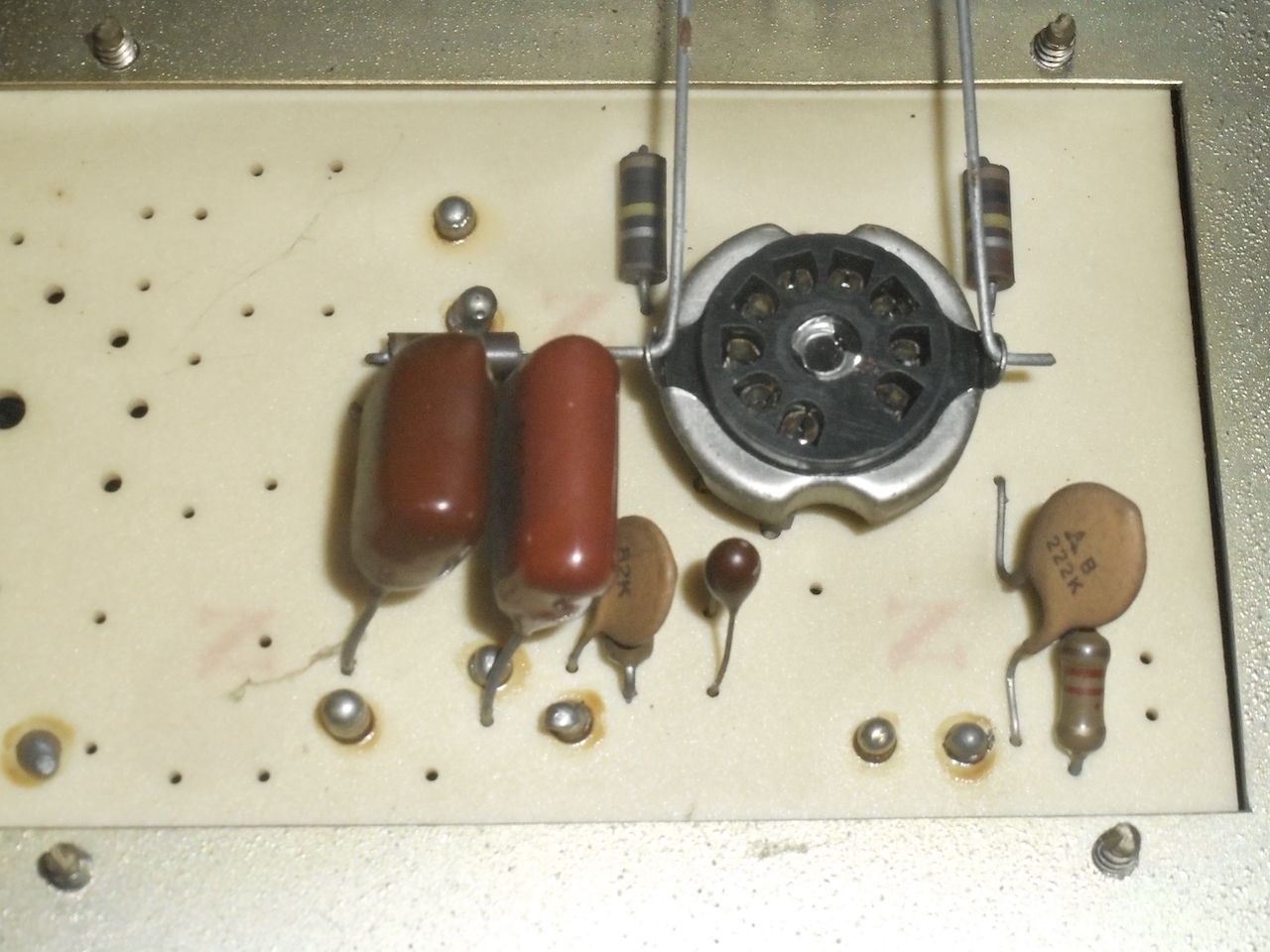

出力真空管 6L6GC が２本装着されている、パワー・アンプ部の基板です。

この基板はプリアンプ部（PA-106 基板）からの信号を一段電圧増幅したあと
位相反転を行って 6L6GC をプッシュプル方式でドライブします。

まず、この基板に搭載されている電解コンデンサも交換します。
用意する電解コンデンサは
C1, C10 : 47uF 63V
C2, C9 : 47uF 6.3V
の４個。

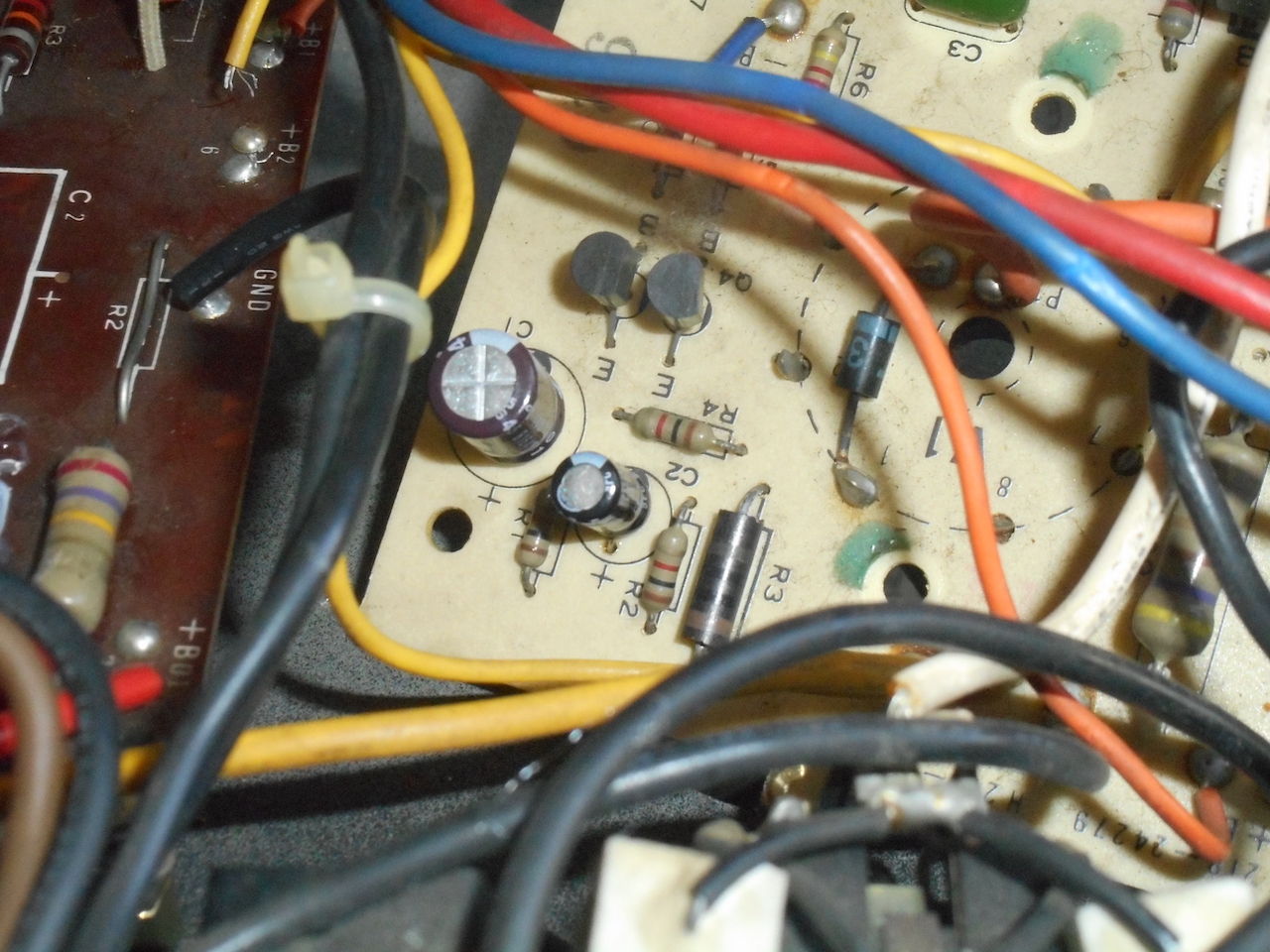

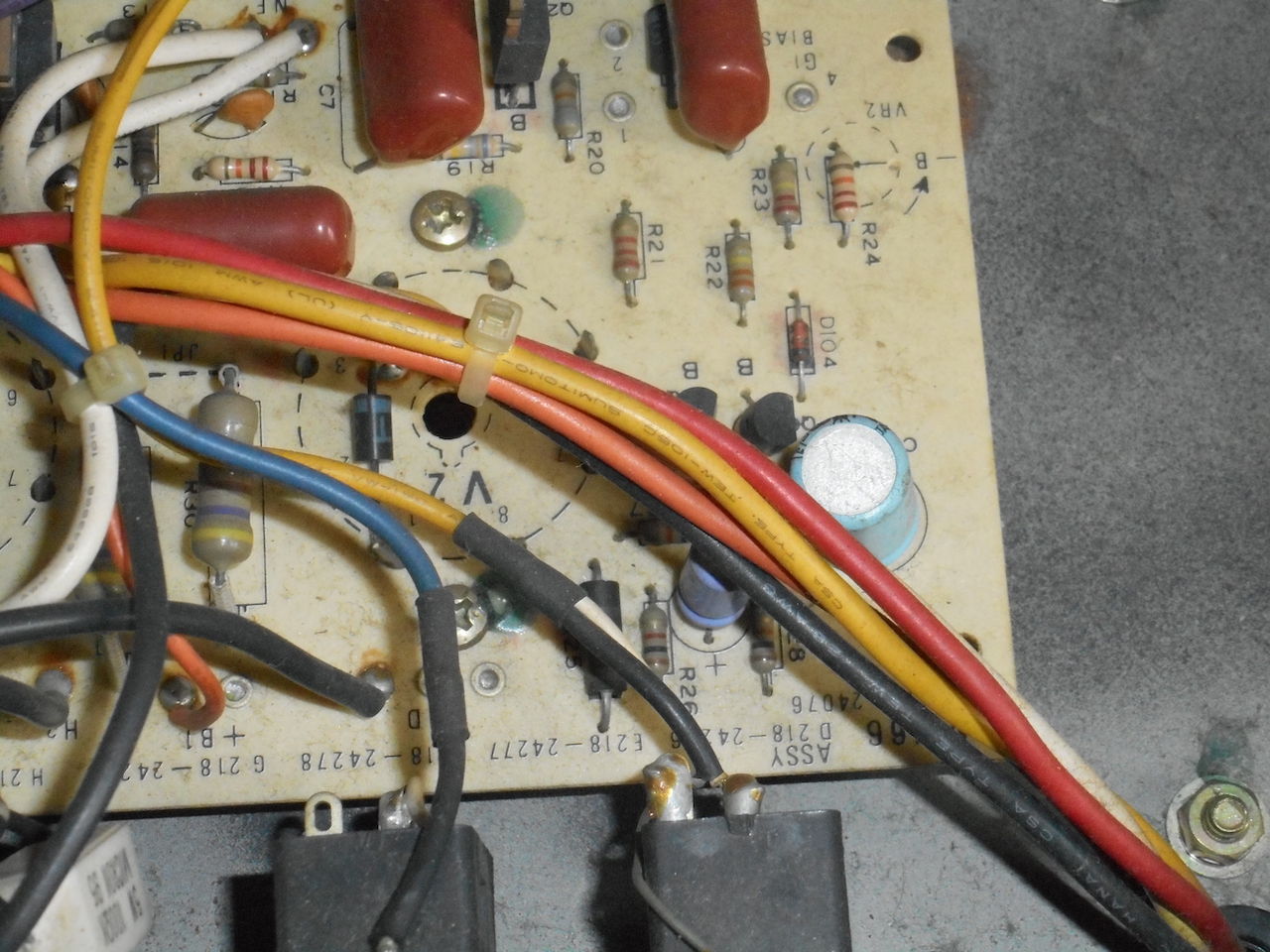

写真中程にあるのが C1 47uF 63V。　 C2 47uF 6.3V は黒いワイヤの影に隠れてます。

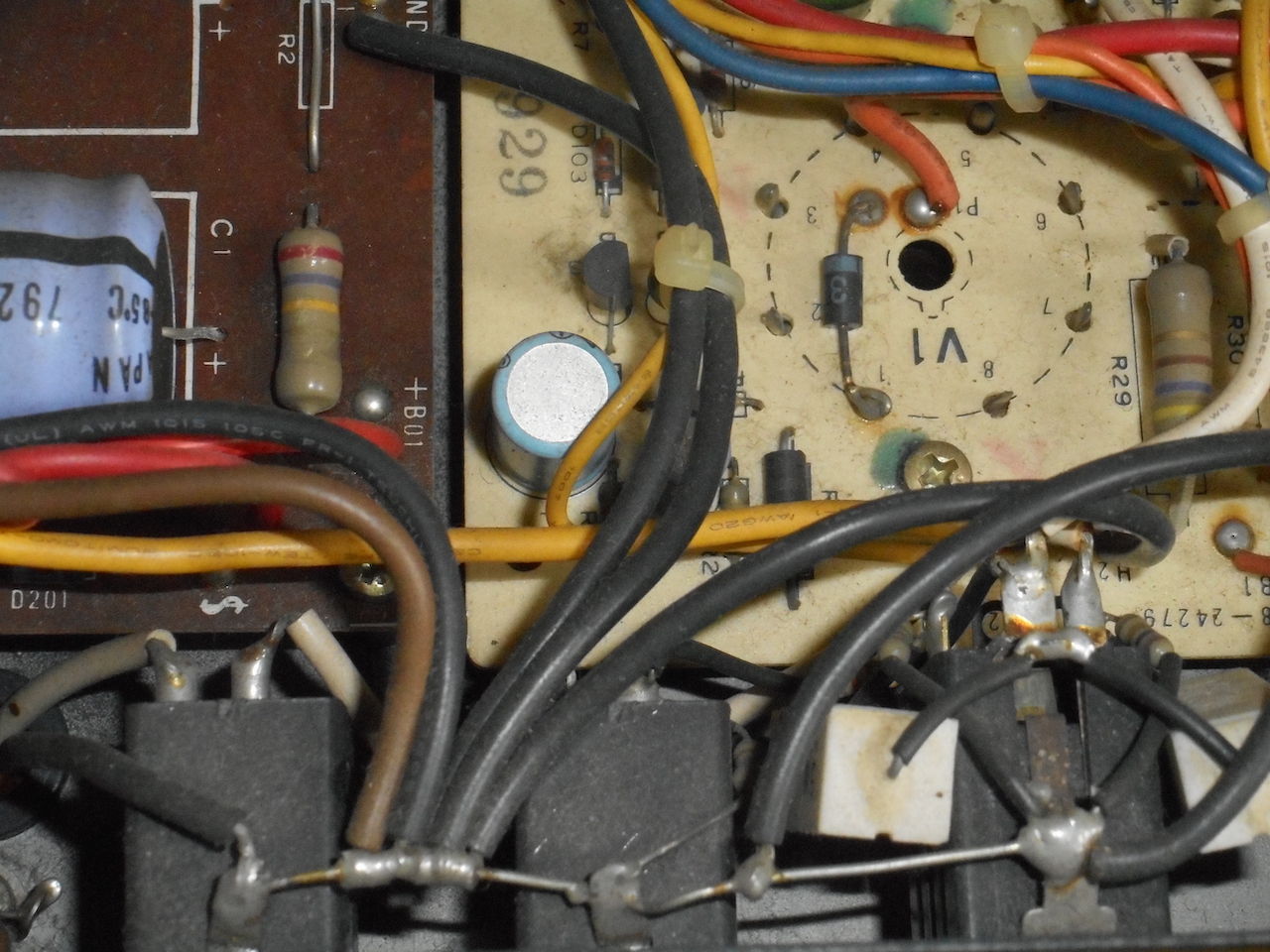

こちらは C10 47uF 63V (右) とその左下、ワイヤの影にあるのが C9 47uF 6.3V。



C1, C2 を交換。


C9, C10 を交換。
電解コンデンサの極性を間違えないように注意しながら交換します。

PW-66 基板には 6L6GC 周辺以外にも高電圧がかけられています。
電圧増幅部にも 340 V がかかっています。そのためいくつかの抵抗にも
高電圧が加わっており、抵抗が経年劣化していることがあります。
その抵抗は次の６本。

R11 820 kΩ
R14 100 kΩ
R17, R20 68 kΩ
R18 330 kΩ
R19 680 kΩ

R11 はもともとは 1/4W のカーボン皮膜抵抗が付いていますが、
定格に対して余裕がないのでよく壊れます。この抵抗は
1/2 W のカーボン皮膜抵抗に交換します。

R11 は Q1 の 2SC2534 のすぐ近くにあります。


R11 が断線するとQ1 の 2SC2534 にバイアス電圧がかからなくなるため、
プリアンプ部からの信号のうち、正電圧のみを増幅します。
従って真空管も V1 の6L6GC （片側）だけしか動作しなくなるので、
小さな音量でも激しく歪んでしまい、クリーントーンが出ません。
上記抵抗のうち、R19 も断線（あるいは劣化による抵抗値の上昇）が起こると
同様な症状を生じます。

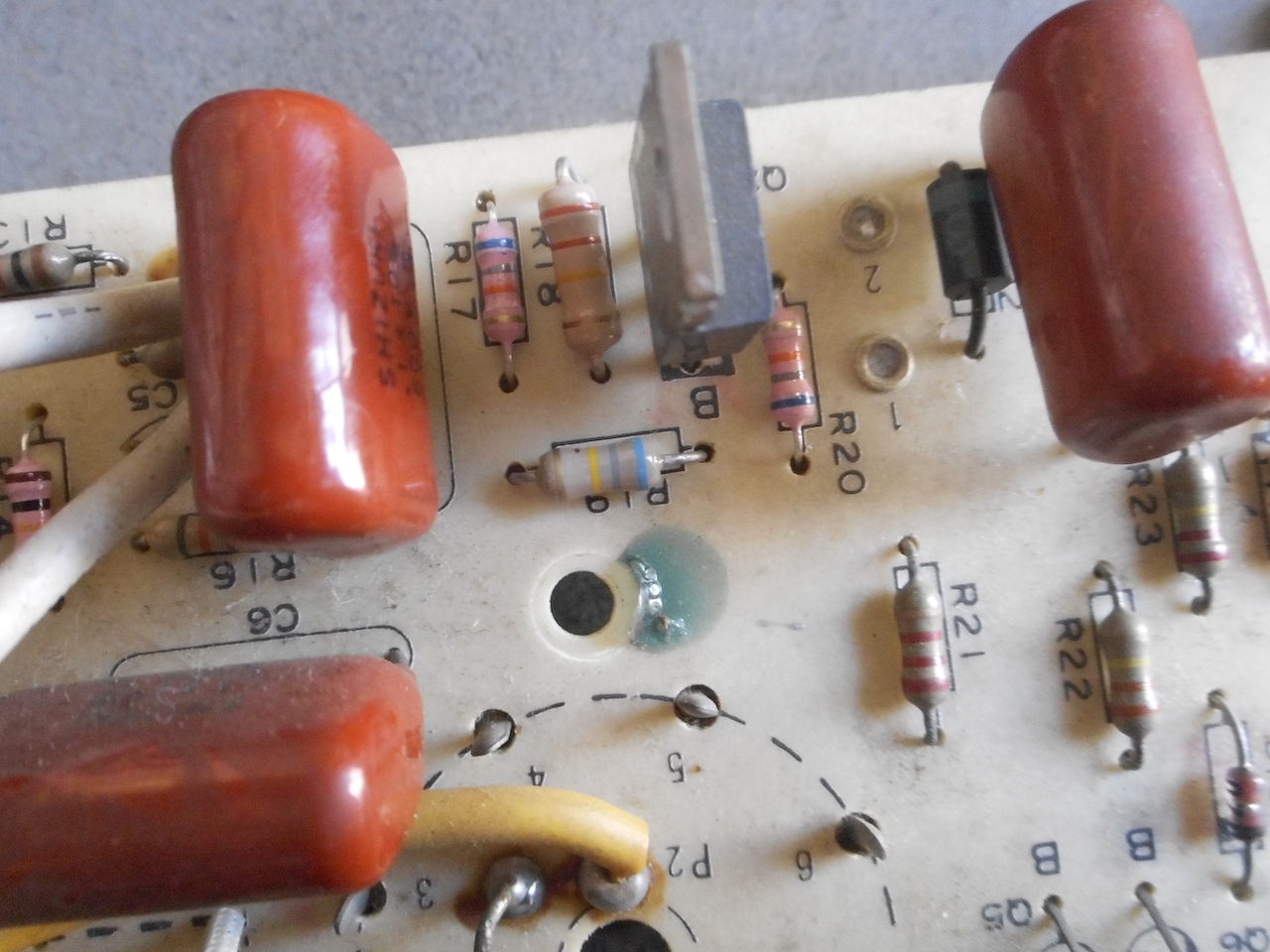

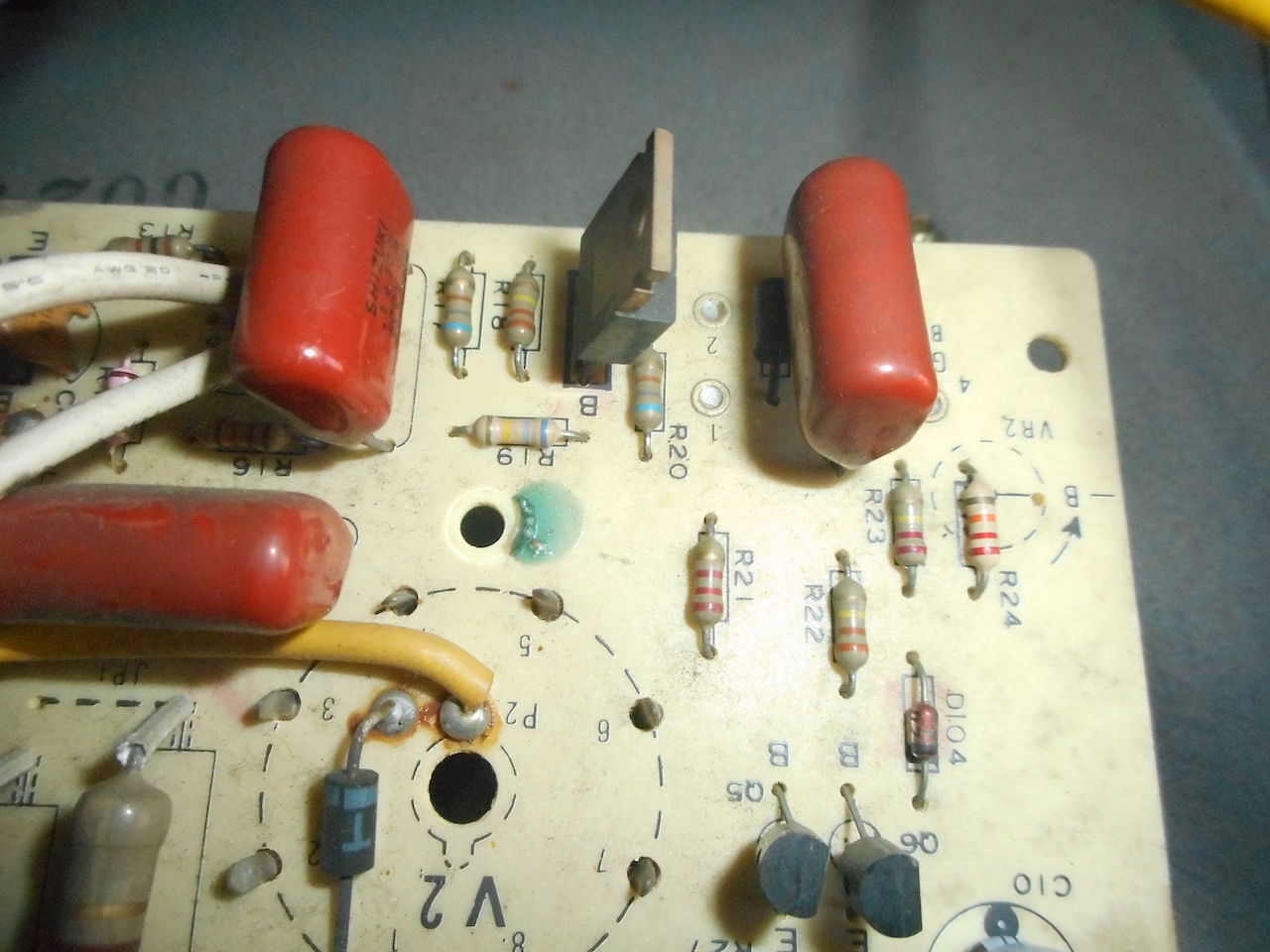

上の写真では R14 も（抵抗値は正常でしたが）発熱したのか変色しています。
これも取り替えます。

あと、Q2 の周りの抵抗 R17 ~ R20 も取り替えます。

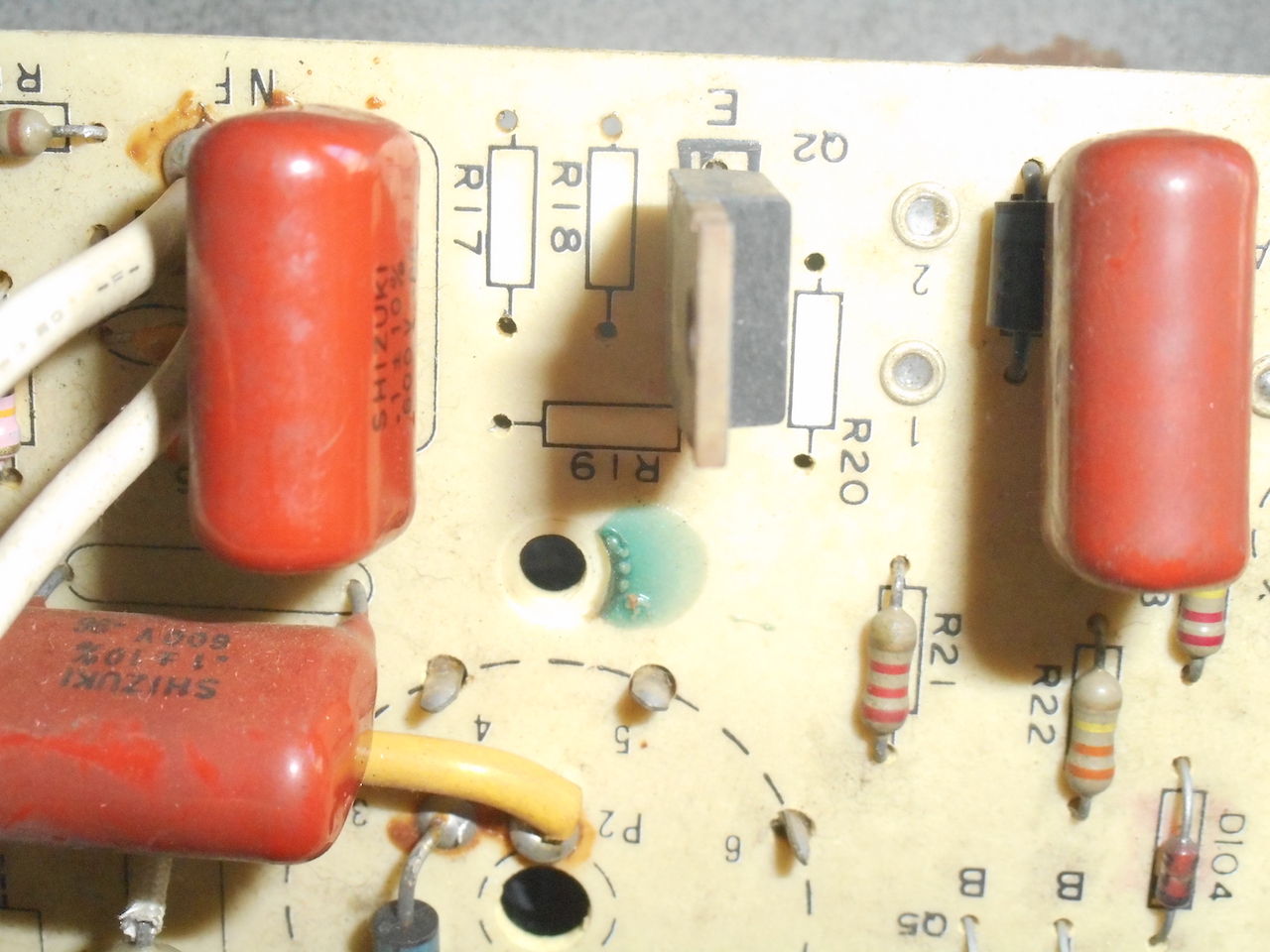

抵抗 R17 ~ R20 を取り除いたところ


交換する抵抗は 1/4W でも良いのですが、余裕をもって全て 1/2W に交換
しました。

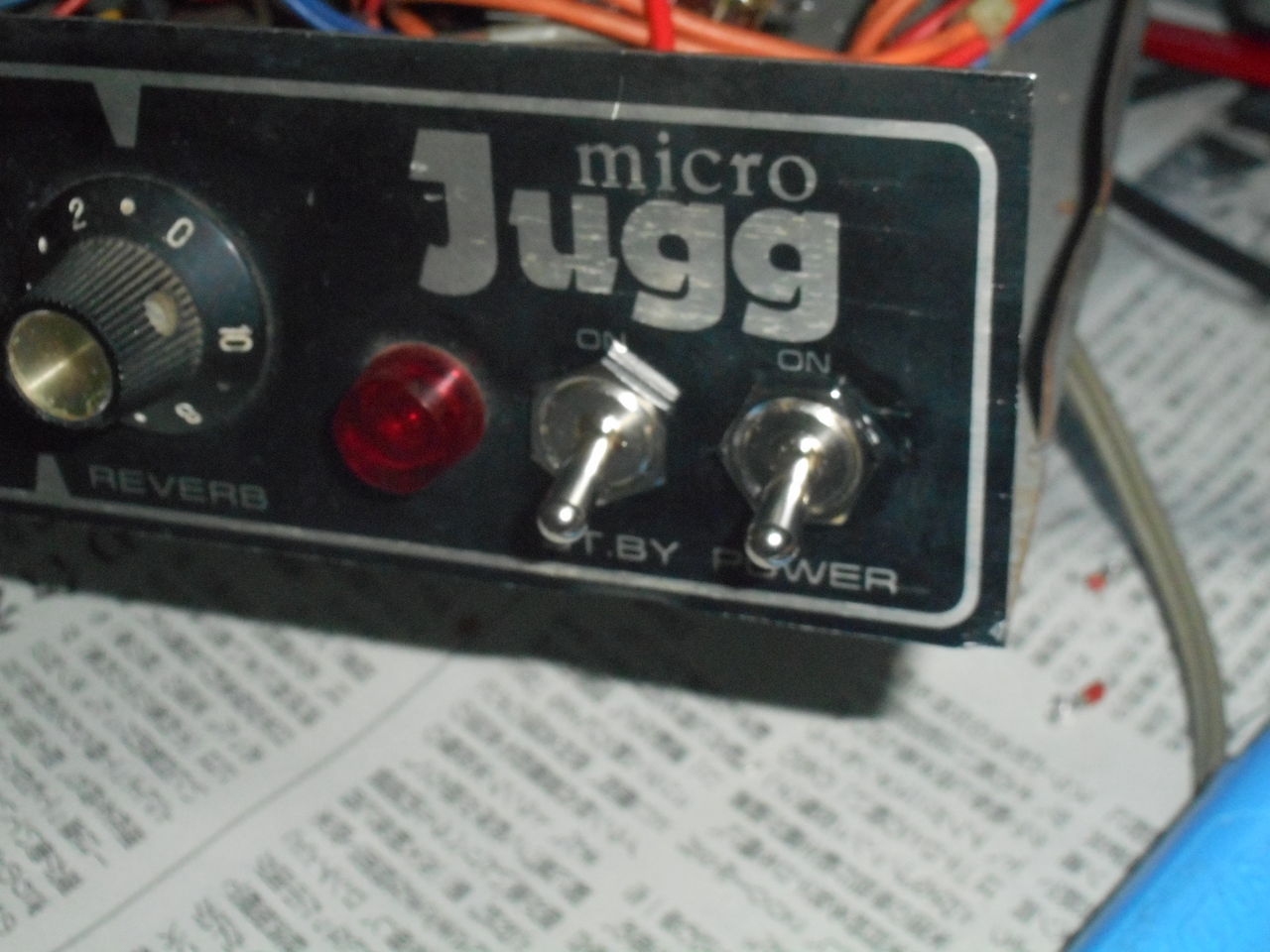

電源スィッチとStand-by スィッチを交換します。
今回メンテナンスしている Micro Jugg はかなり程度の良い
個体だったので、スィッチ関係も特に問題はありませんでした。
そうは言っても、これからもう１０年使い続けることを考えると
心もとない部品であることには間違いない。



埃を払って、パネル面のネジを外します。
Micro Jugg の Power / Stand-by スィッチに使われるスィッチには２種類あって
このタイプは新しい方のスィッチです。

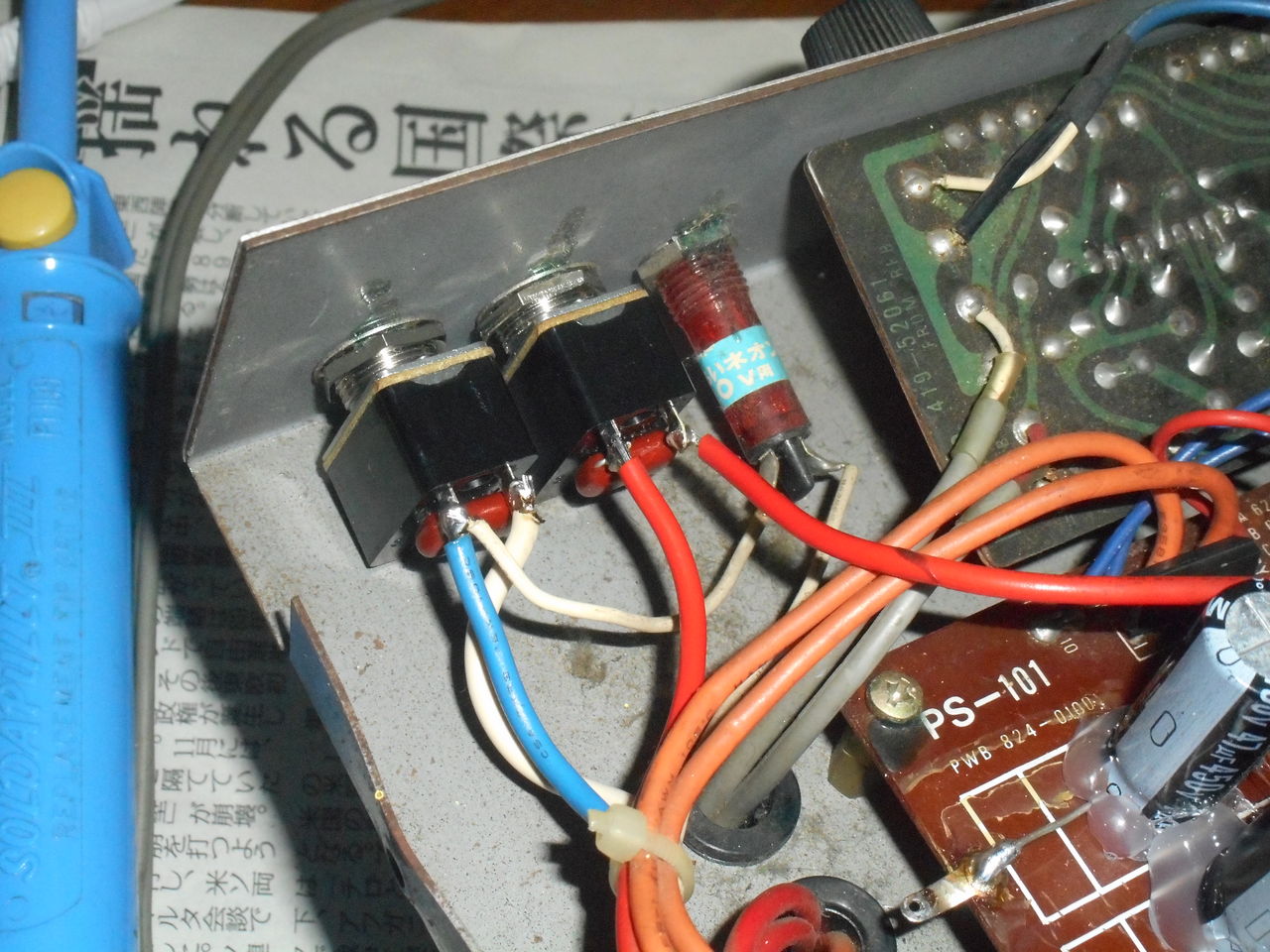

Power スィッチ(右)とStand-by スィッチ(左) を外します。

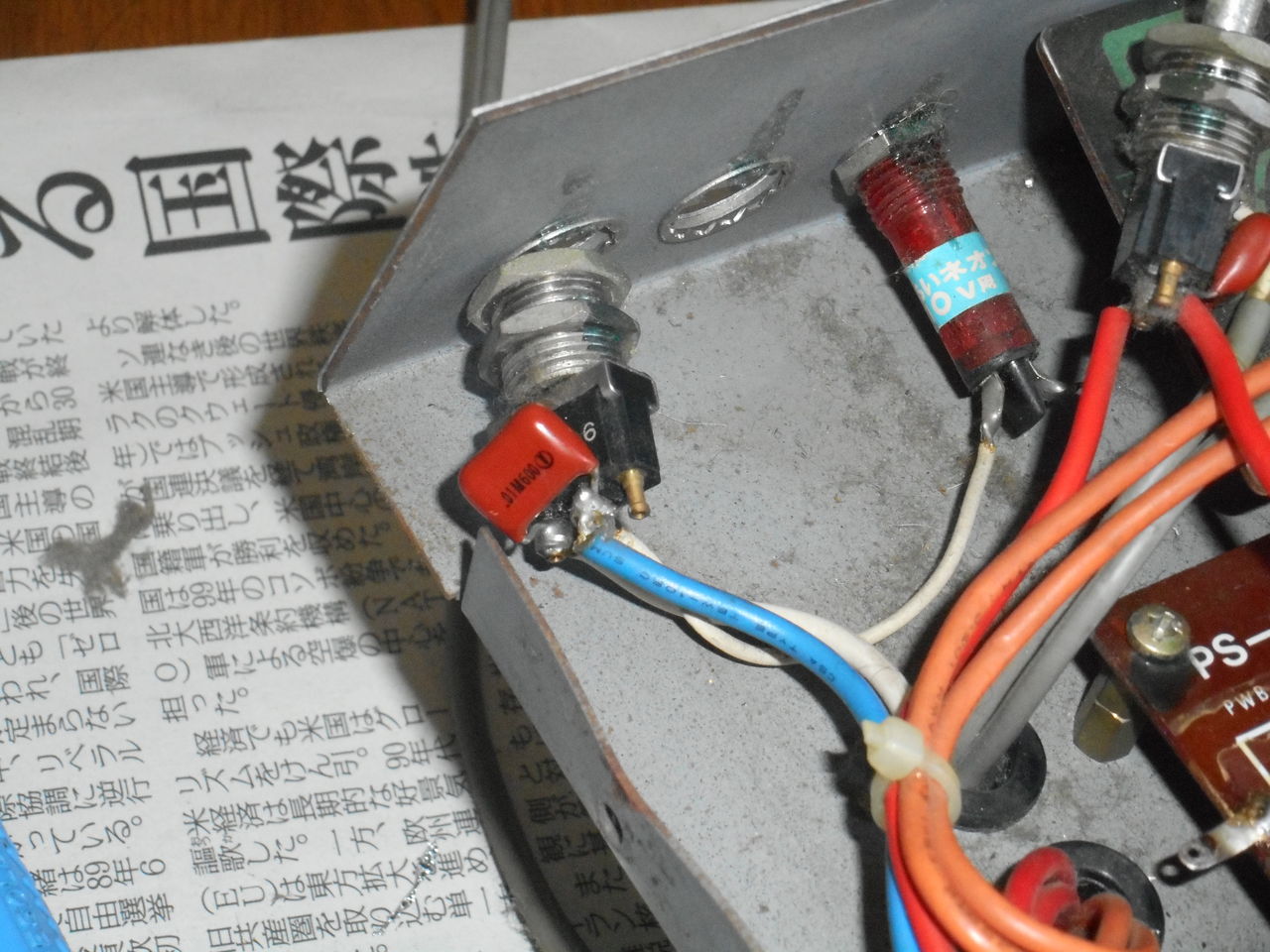

各スィッチの端子に付いているのは 0.01uF 600V のフィルムコンデンサ。
これはスパークキラーと言って、スィッチの ON / OFF 時に接点に生じる
スパークを抑制する働きがあります。高い電圧がかかっているスィッチの
接点を保護し、劣化を防ぎます。今回はこのスパークキラーも交換します。

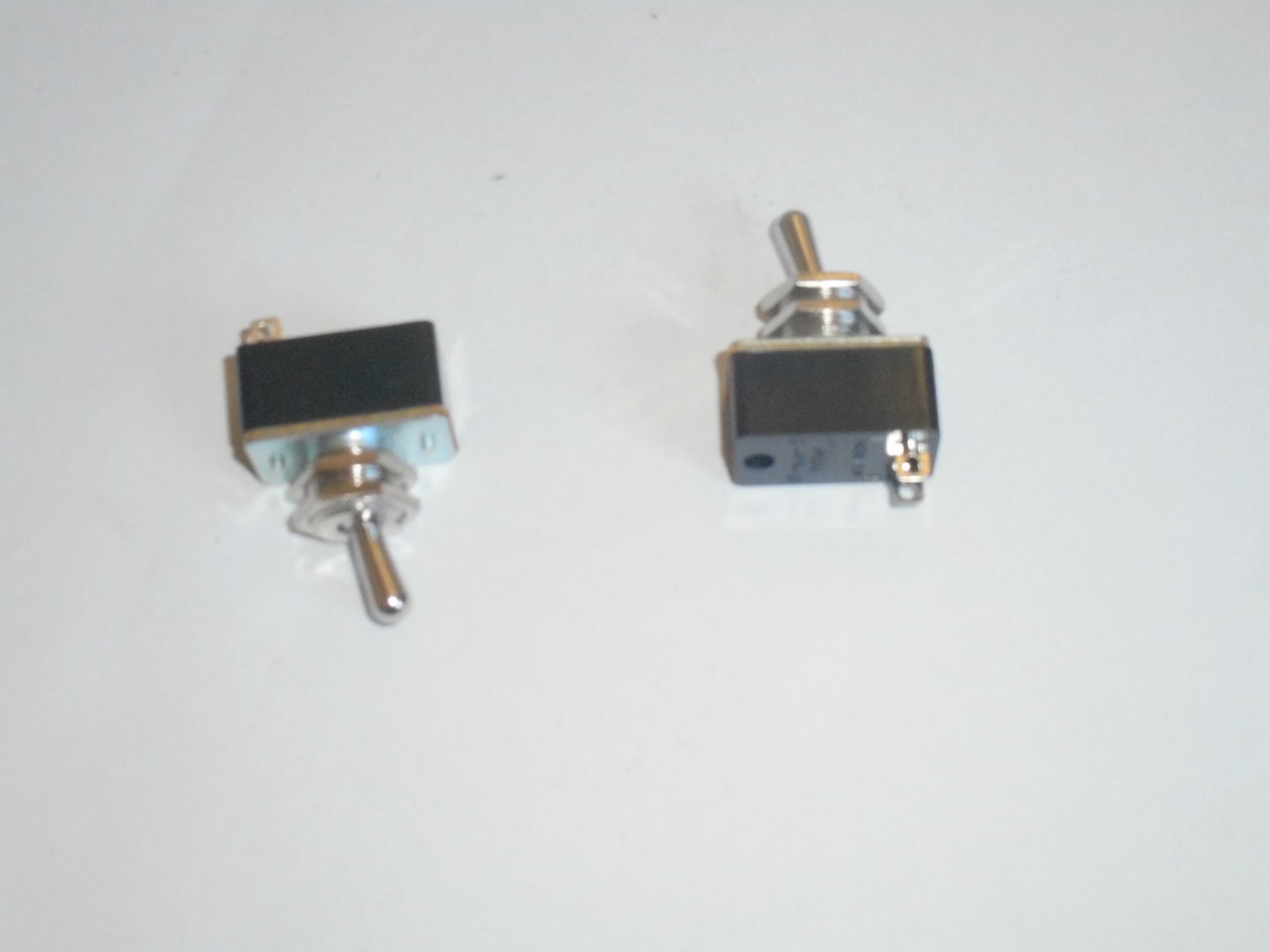

交換するスィッチはこちら。

レバーの長さが少し長め。
これにスパークキラー用フィルムコンデンサ 0.01uF 600V をあらかじめ
半田付けしておきます。

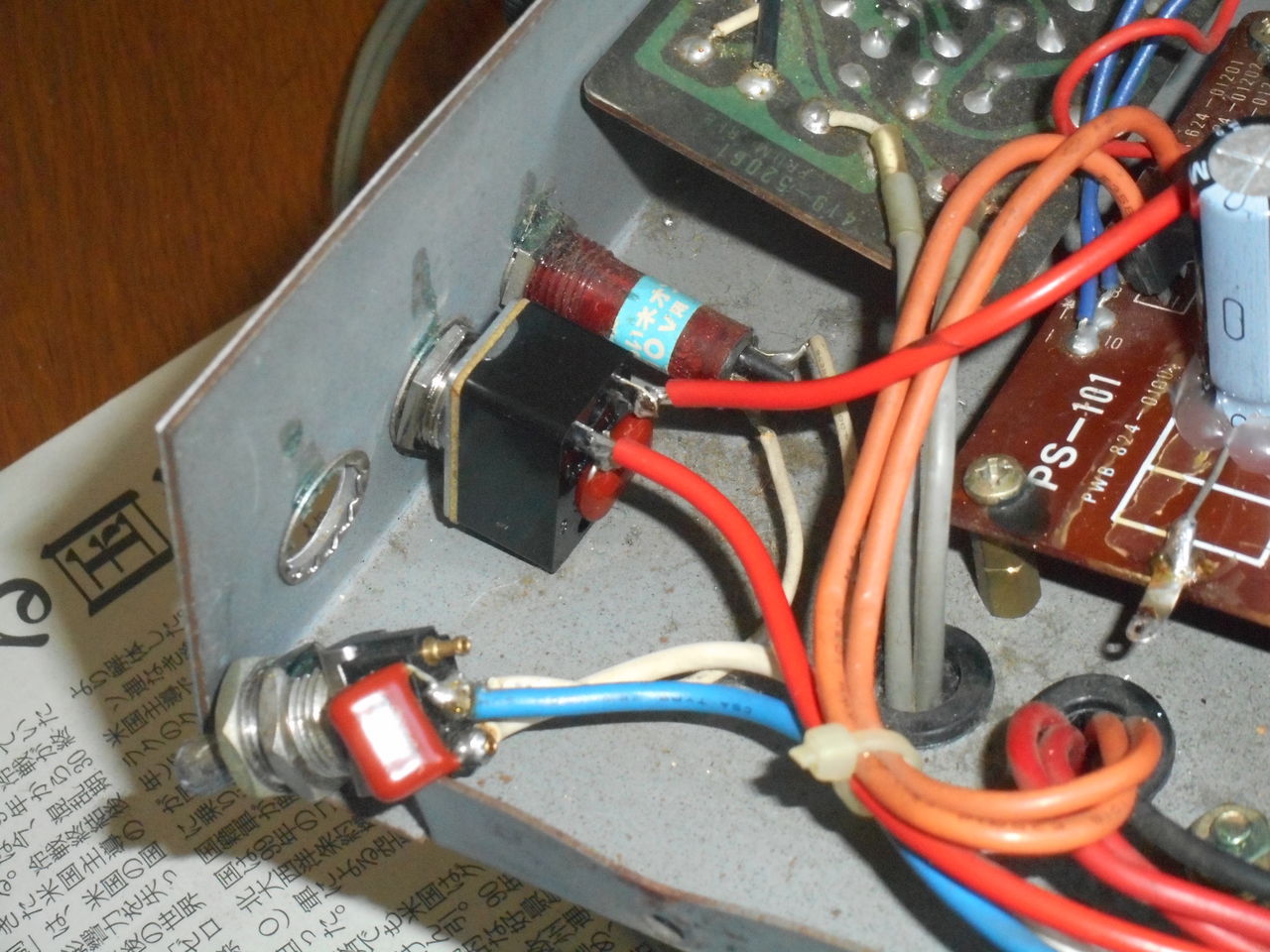

これをこれまでのスィッチと交換します。
今回は Power スィッチ、Stand-by スィッチどちらも交換するので
作業のしやすいように (手前が空いている方が良い) Stand-by スィッチを
先に交換しています。



あとは Power スィッチ。


パネル面からネジを締めて完成です。
こんな感じになりました。


続きを読む

☆★☆★　　　　　　　　　　　注意　　　　　　　　　　　　　　☆★☆★
★☆　このコンテンツでは電子回路とくに真空管に関する高電圧回路を　★☆
☆★　取り扱っています。電子回路の知識や経験がない方が同様の作業　☆★
★☆　をすると感電により生命に危険を及ぼすことがあります。むやみ　★☆
☆★　にこのコンテンツの内容を真似しないように。もし同様な作業を　☆★
★☆　行って生じた傷害に対して当方は責任を負いかねます。あくまで　★☆
☆★　も自己責任であることをご理解ください。　　　　　　　　　　　☆★
★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★

電解コンデンサは通電しようがしていまいが経年劣化を起こします。
どれだけ経ったら寿命になる？と言われてもなかなか数字を答える
ことは難しいですが、２０年程度が交換の目安ではないかと
個人的には思っています。
（メーカーによっては５年というところもあるかもしれません。）

とはいえ。真空管アンプの電源に使われる電解コンデンサは実は結構高価です。
47uF 500V のアキシャル型の電解コンデンサだと、１個 500 円程度します。
大した額ではないように思いますが、まずどこで売っているかを探すだけでも
大変です。上の価格は秋葉原の東京ラジオデパートの２F　瀬田無線での価格。
地方ではこの価格で買えないどころか、電子パーツ屋自体が廃業に追い込まれ
ている現状です。通信販売に頼らざるを得ないのですが、ブランド等選択肢が
かなり限られます。
というわけで、私の記事では電解コンデンサのブランド等にこだわりません。

それでも電源部の電解コンデンサの交換はアンプの音質の向上につながります。
ノイズの低減につながるのはもちろん、高音のハリであるとか、クリーン音の
伸び、巻弦のリアリティなど、細かな部分で音が確実に良い方向に変わります。
そのため製造後時間が経っているアンプについてはまず真っ先に電源の電解
コンデンサを交換するのが定石なのです。

下の写真は作業後に取り出した電解コンデンサ（左側）と
それらの交換に使った電解コンデンサ（右側）です。
いちばん下の C1 47uF 500V のコンデンサは大きさに変わりがありませんが、
C4 33uF 350V, C3 47uF 450V の２種類は（年代が進んでいるので）小型に
なっていることがわかります。



Micro Jugg にもともと付いていた電源用電解コンデンサは
アキシャルリードタイプである、というところに問題があります。
アキシャルリードというのは円筒形の電解コンデンサの円筒の
両端からリードが出ているタイプで、リードを基板に半田付け
すれば自然とコンデンサの位置が固定されます。
ライブ会場などへの移動に際して振動が生じますが、
電解コンデンサの脱落などのトラブルが少ないのがこのタイプ。
1980年代までは主流だった形です。
ただし、電解コンデンサのでかい図体が横に寝る形で搭載
されるので、電解コンデンサが基板上で占める面積が大きいのが
欠点。

現代的な電子回路であれば、部品の設置面積はできるだけ
小さくするのが常識。「軽薄短小」というのはもう死語だと
思いますが、電解コンデンサとて基板上を占める面積は
小さいことが要求されます。そのため、アキシャルリードではなく、
円筒形の片側だけに２本のリードが出ているラジアルリードという
タイプが電解コンデンサでは主流です。設置に要する面積は
円筒形の底の円の面積だけになるため、アキシャルリードの
数分の１の面積しか占有しません。ただし、コンデンサを立てて
使わざるをえず、コンデンサの振動対策が必要です。

現在、入手できる電解コンデンサのほとんどがラジアルリードです。
アキシャルリードは品数が限られる上に、高価であるのが現状です。

上の写真でも、C1 47uF 500V (UNICON製) だけはアキシャルリードが
手持ちにあったので使うことにしますが、C4 33uF のアキシャルリードは
入手困難でした。 C4 33uF 400V はラジアルリードは入手が容易でした。
C3 47uF 450V はラジアルリードが手持ちにあったので使うことにします。
どちらも nichicon 製。結果的には日本メーカーの製品になっています。

では作業に入ります。
Jugg Box シリーズの電源構成は電解コンデンサに蓄積された電荷が
電源オフ後に電解コンデンサに止まらないような仕組みになっています。
それでも人体に対して安全な電圧に減衰するまで５分程度かかります。
電源オフ後、充分な時間が経過していることを確認して作業をしてください。

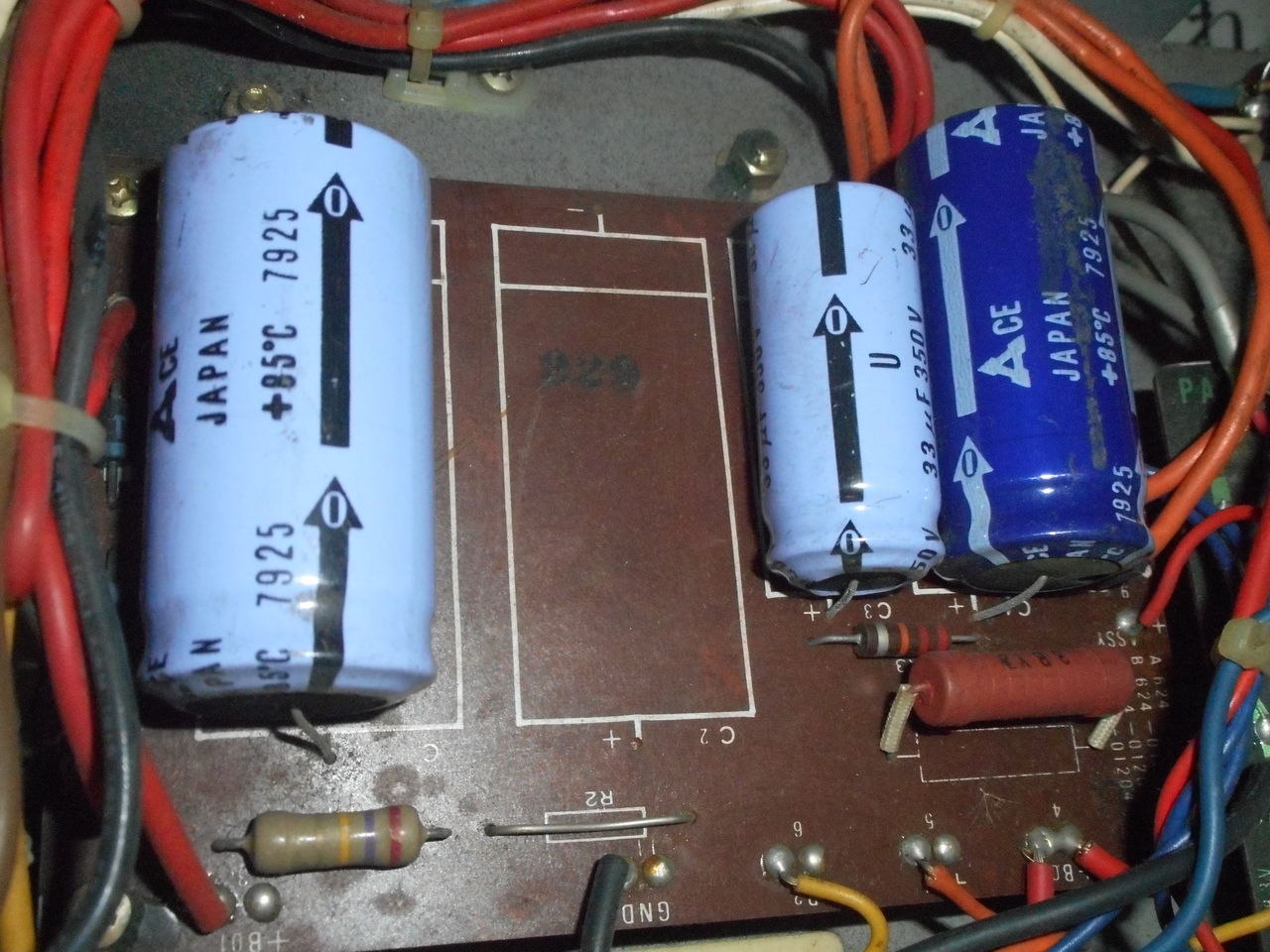

まず、このままでは電源基板 PS-101 基板を（ネジ４点を外しても）
裏返すことができません。半田作業をするには基板を裏返して
プリントパターンが見えるようにしなければなりません。



動かせない理由は PS-101 基板に接続されている各種のワイヤーが
何点かのタイラップでまとめられてがんじがらめになっているから。

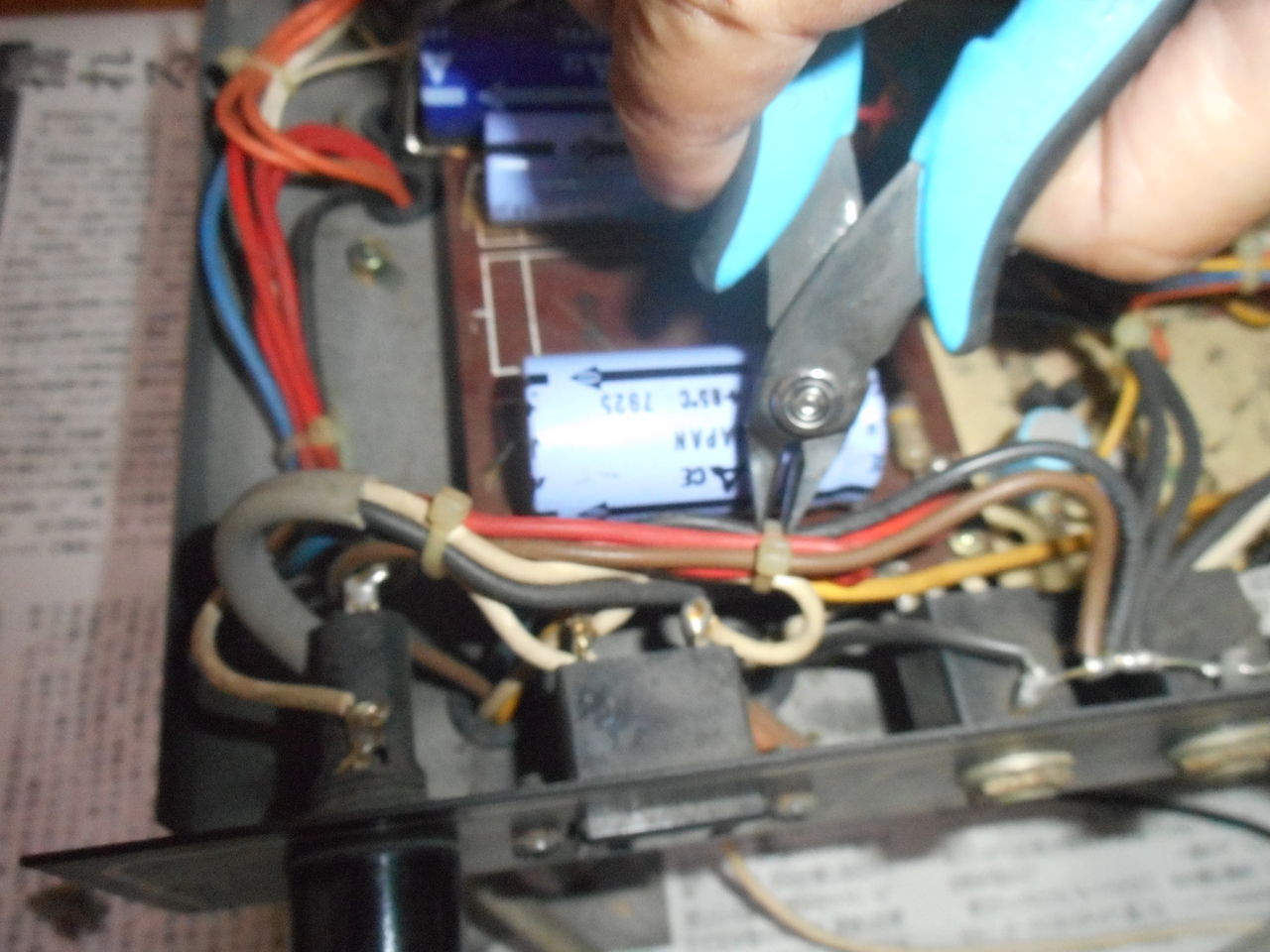

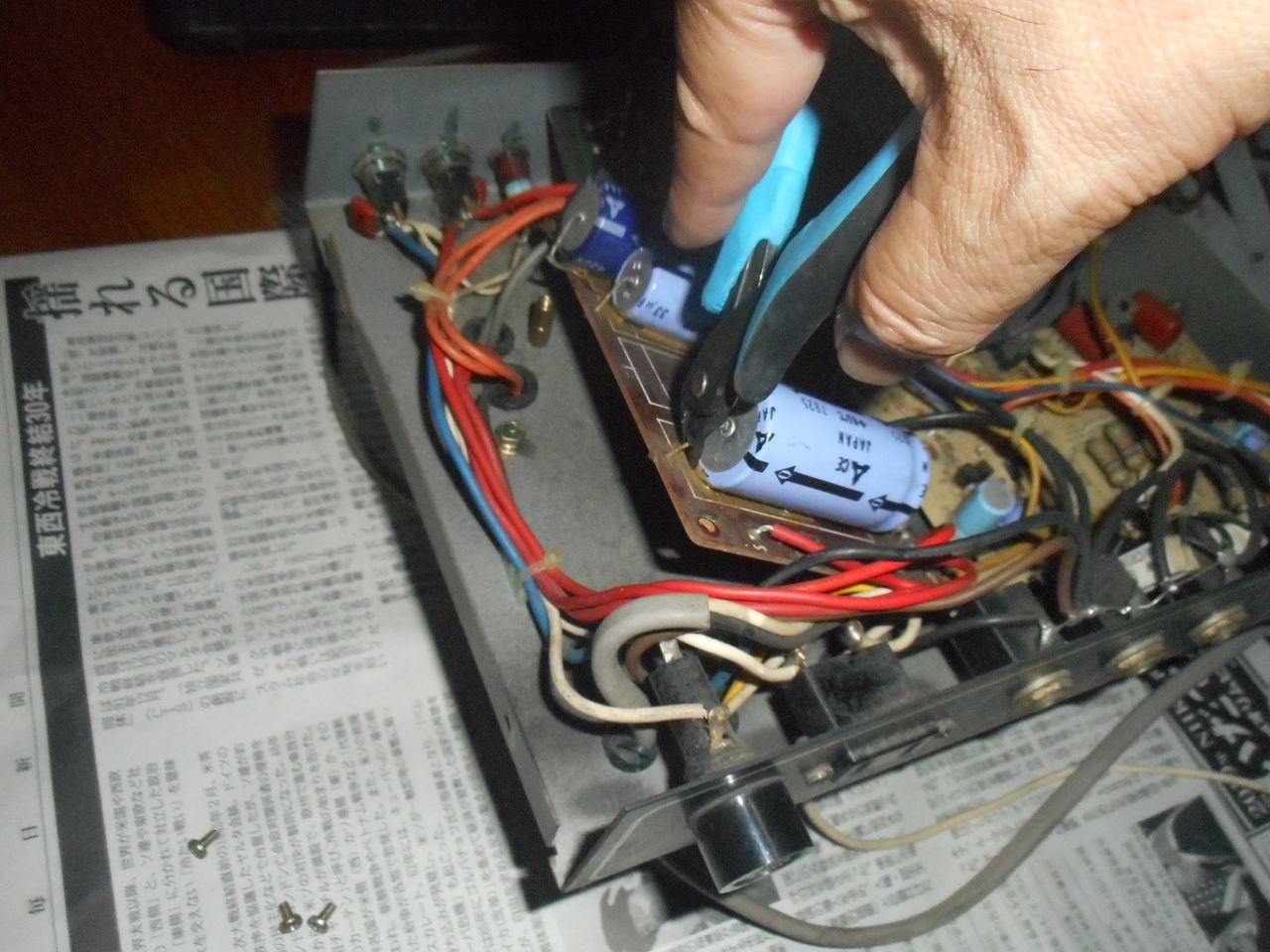

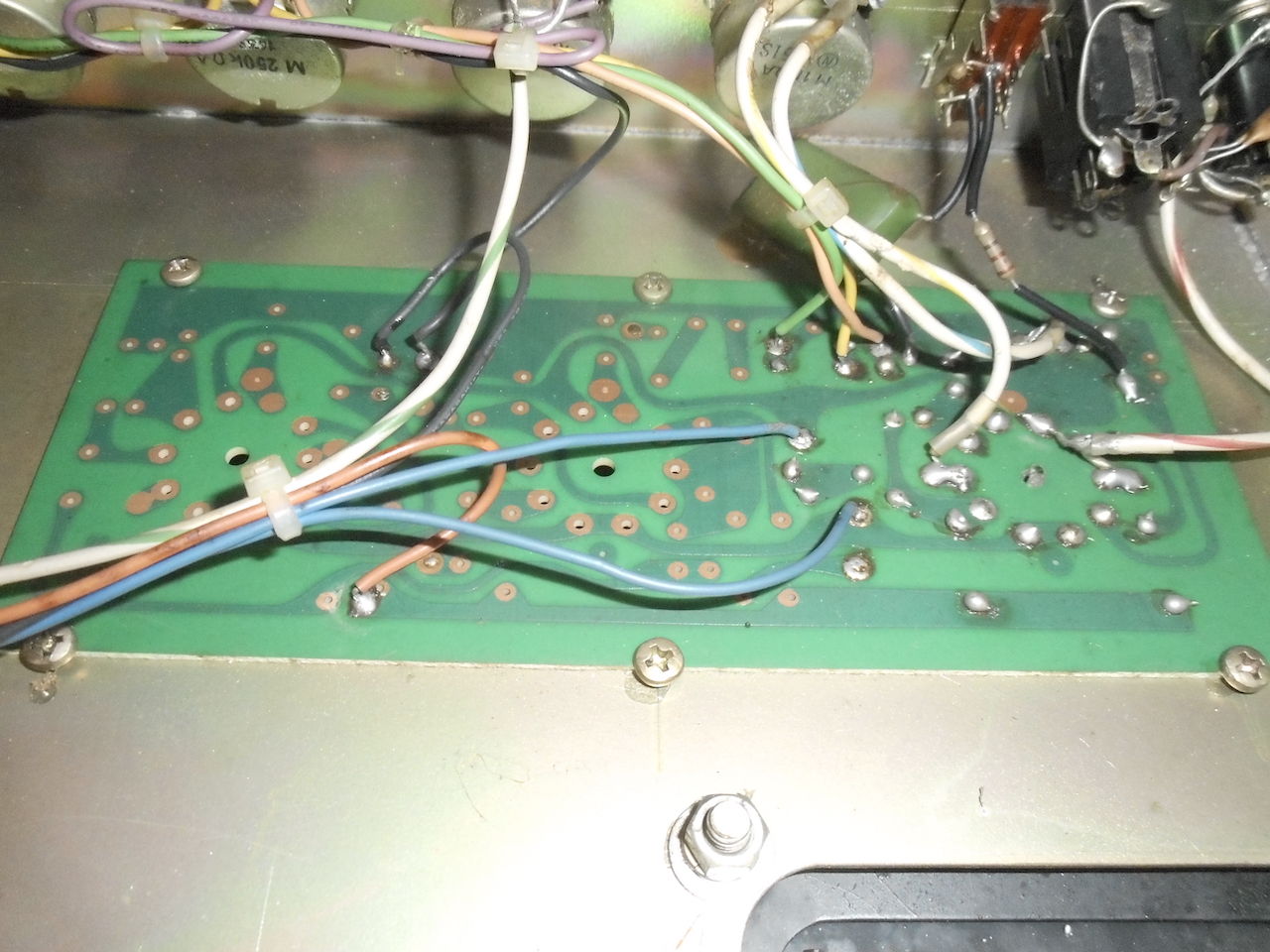

基板の手前２点、奥の１点のタイラップを上の写真のようにニッパで
切ります。（ワイヤーまで切らないように。）

PS-101 基板を止めている４つのネジを外し、基板の裏面にアクセス
できることを確認したら、電解コンデンサーのリードを切断します。



電解コンデンサは基板と接着剤で固定されています。両端のリード
とも切断しても簡単には取り外せません。電解コンデンサを転がす
ようにして基板から剥ぎとります。

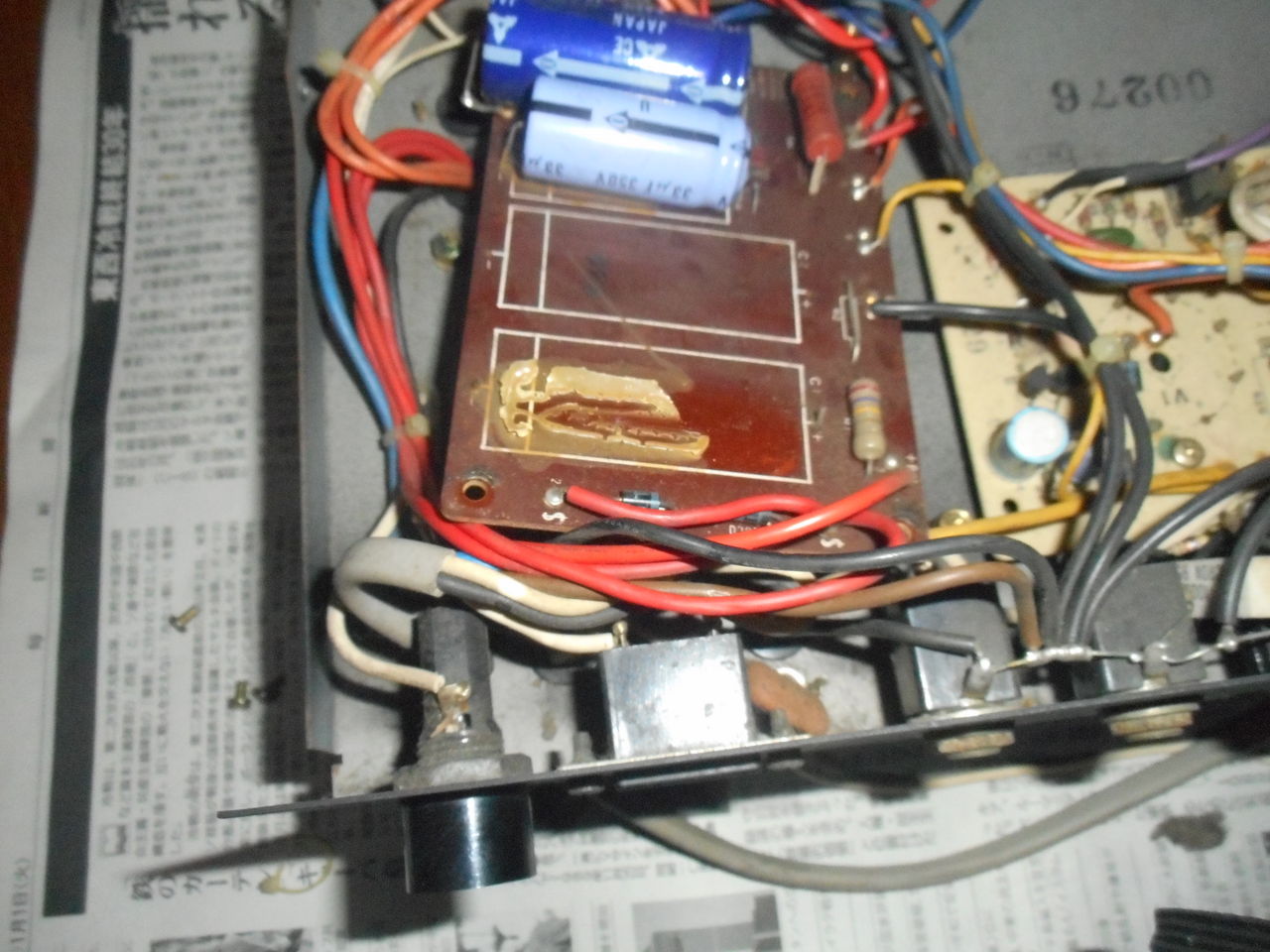

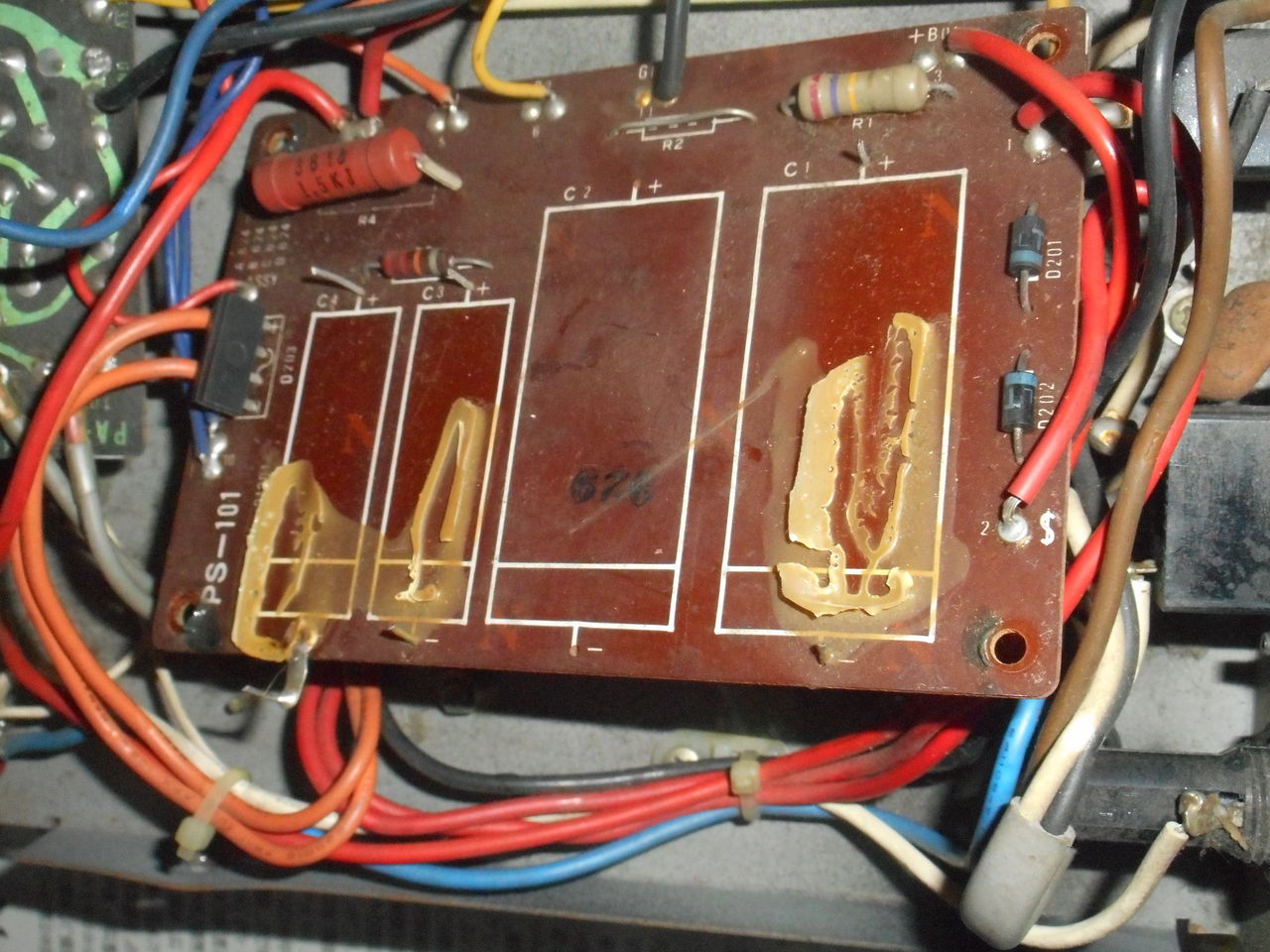

接着剤のあとが残っています。またリードを切ったので基板の穴に
まだリード線の残骸が残ったままになっています。


３つの電解コンデンサについて同様の作業を行いました。
リード線の残骸を除去します。

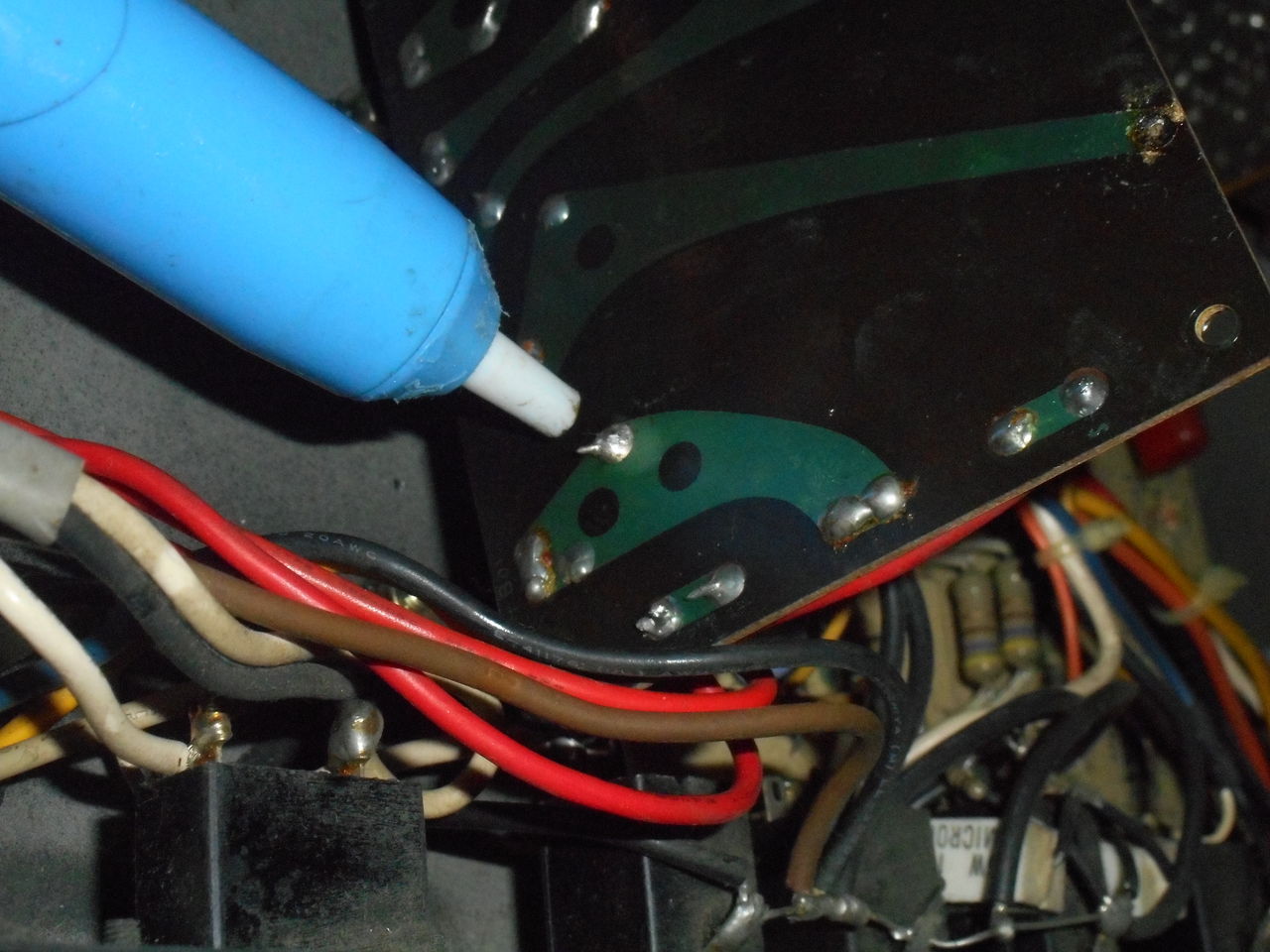

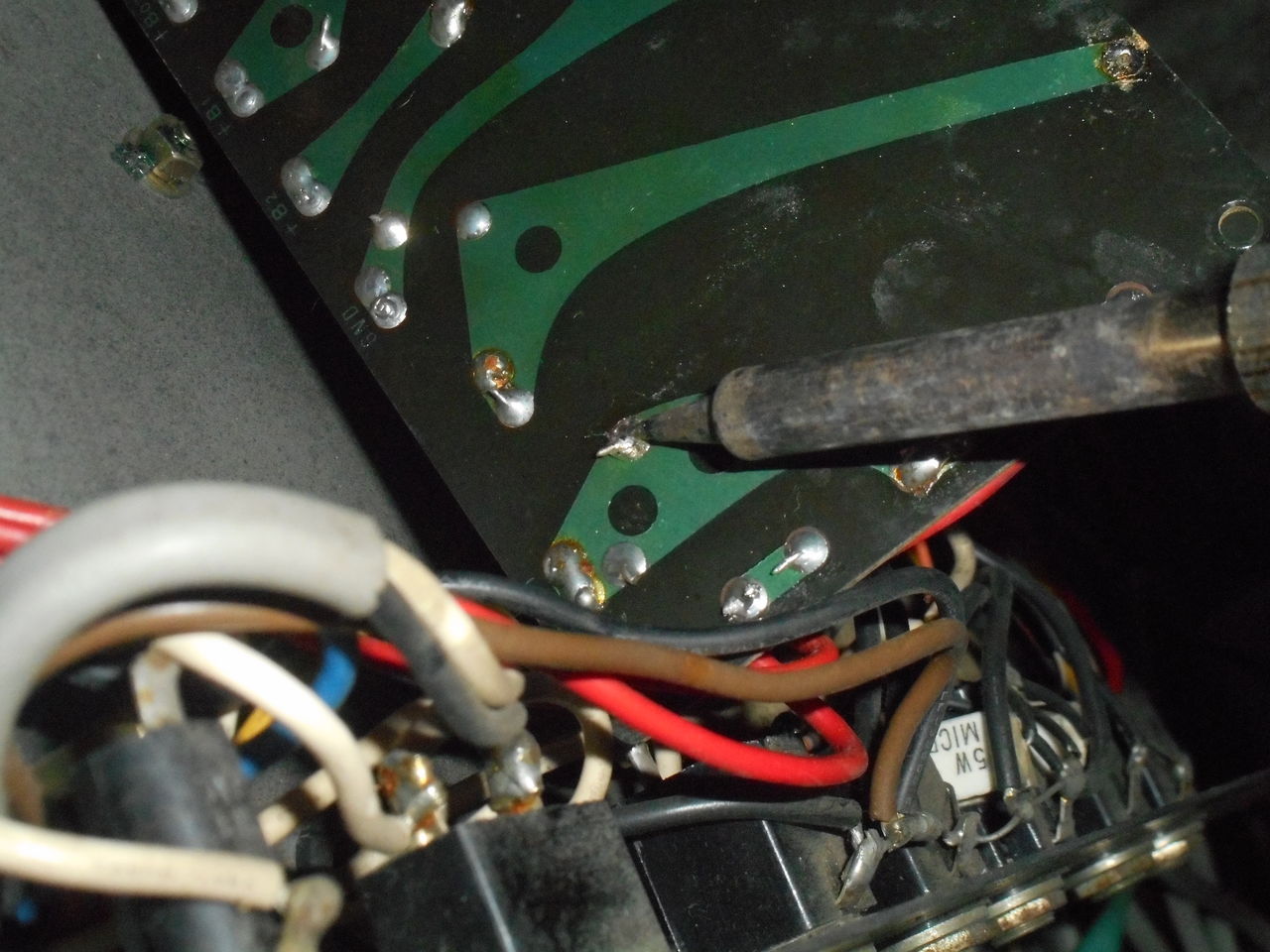

基板裏面からコンデンサのリードが接続されている部分を半田ごてで
加熱し、



半田吸い取りで、半田を除去しリードを撤去します。
このあと新しい電解コンデンサを設置するので、リードを撤去したあと
新しい部品が取り付けられるよう、穴が塞がれていないかを確認します。

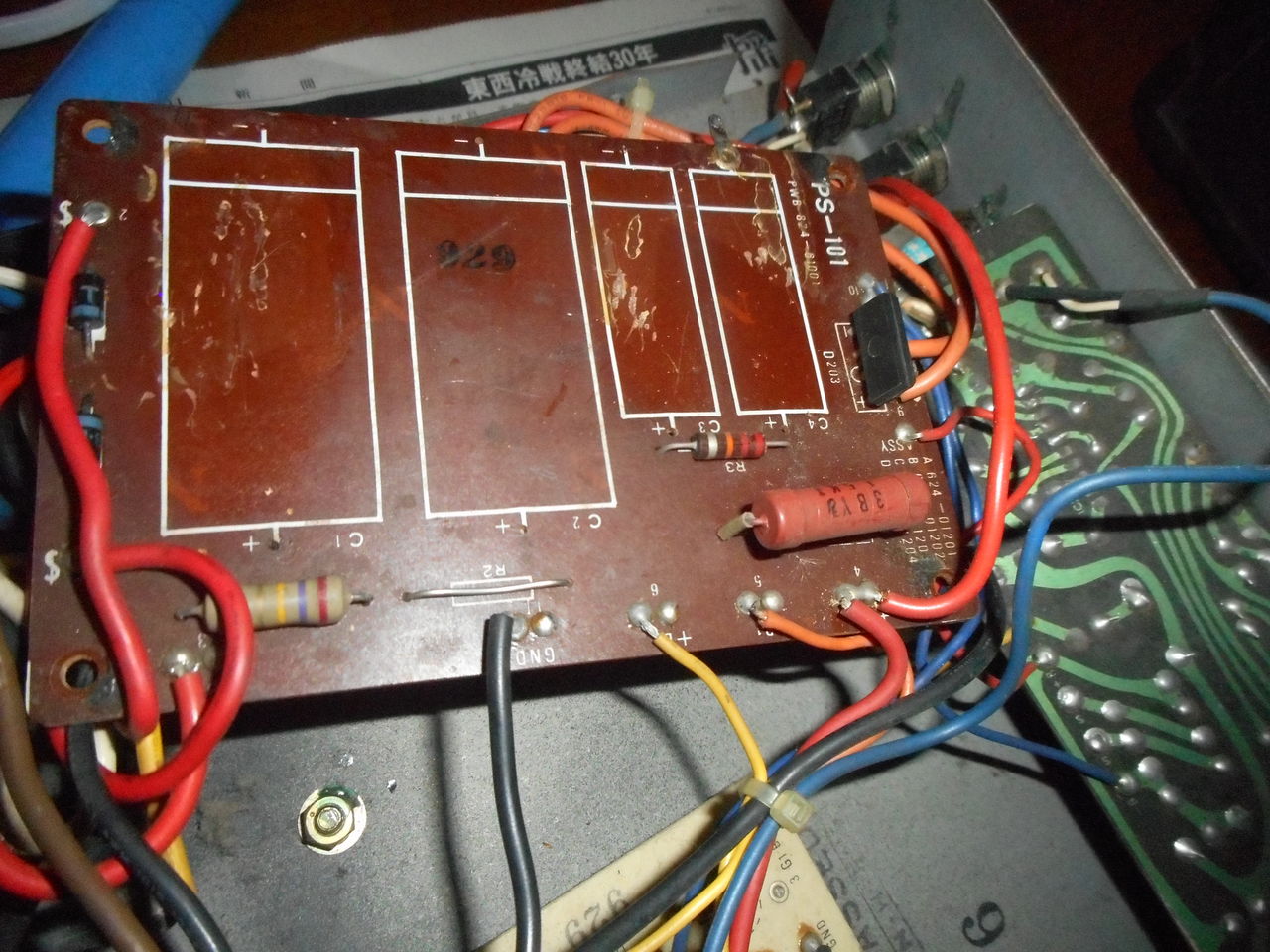

３つの電解コンデンサの撤去が完了したら、基板表面の接着剤あとを
カッター等で除去します。

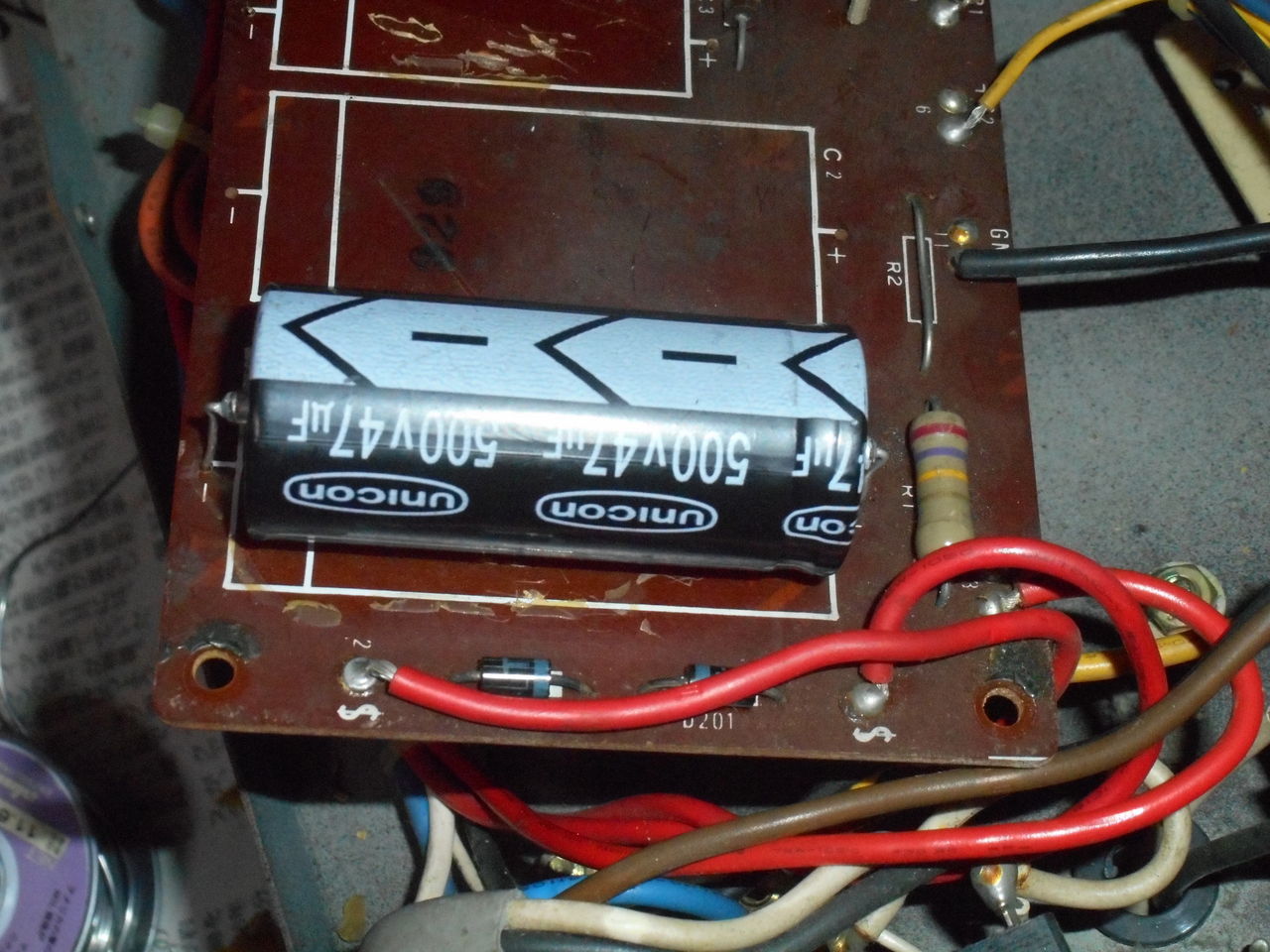

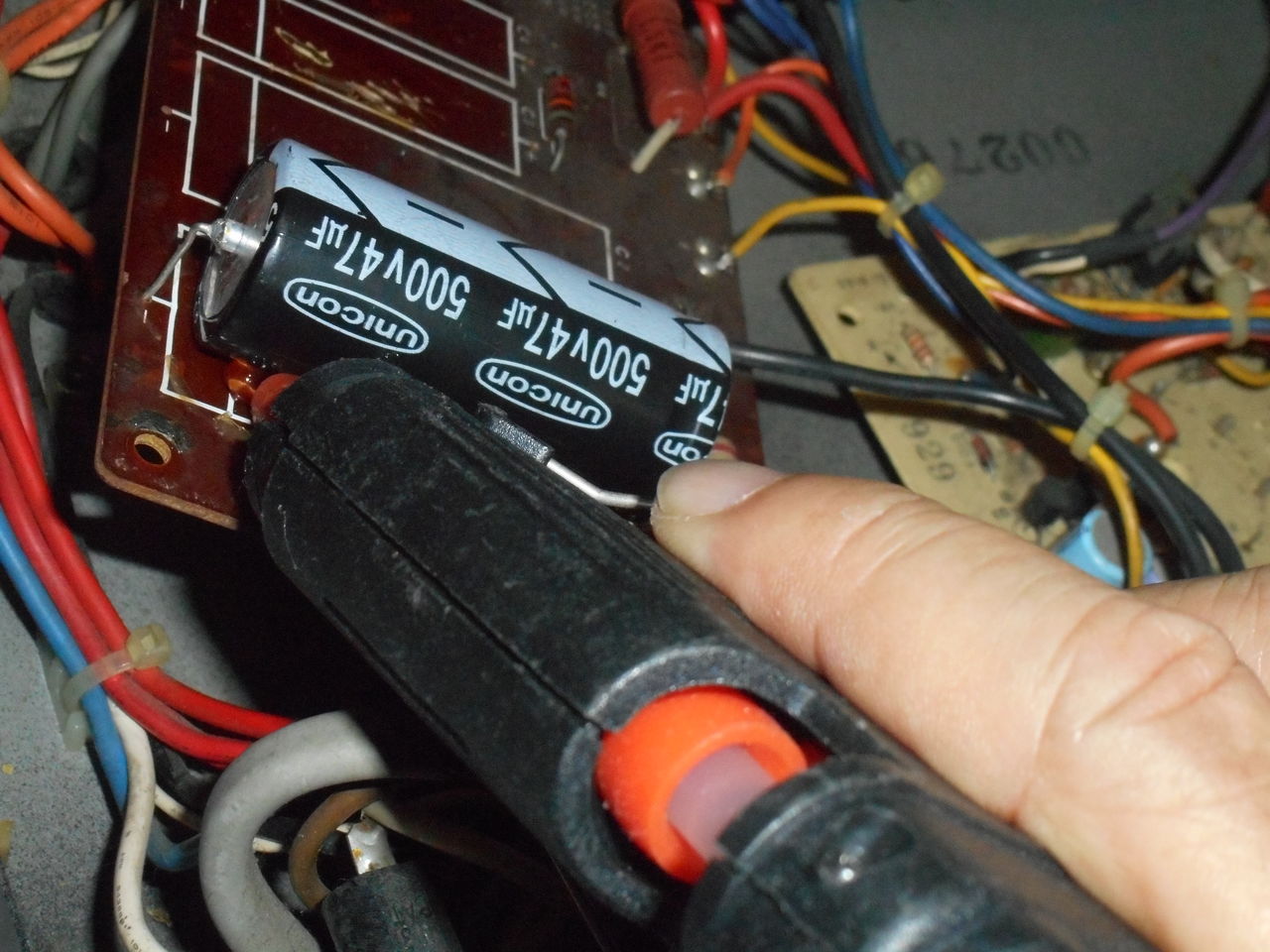

まずはいちばん大きな C1 47uF 500V を半田付けします。



これに振動対策を施します。コンデンサと基板の間にホットボンドを
流し込み、固定します。

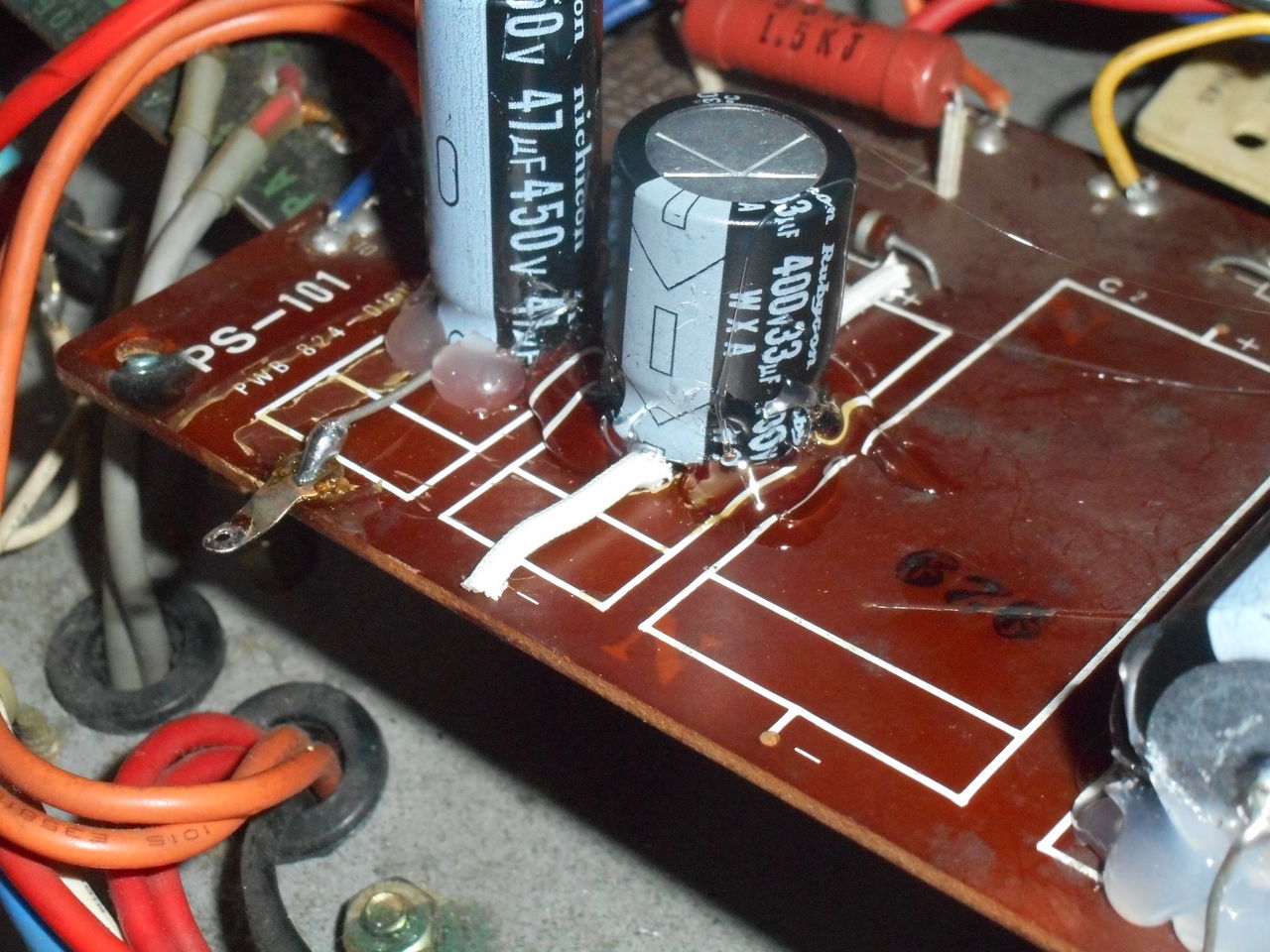

同様に C3, C4 の取り付けも行いますが、この２つはラジアルリードなので
ホットボンドでの固定は念入りに行います。


以上で電源回路 PS-101 上の電解コンデンサの交換作業が終了しました。
基板を止める４点のネジを締めて固定します。
ただワイヤを縛っていたタイラップ３点は次以降の作業でも障害になります
ので、そのままにして作業を続けます。
