Цифровой карманный осциллограф FNIRSI-138 PRO за $20.11

код купона
TOPT2222

Цифровой карманный осциллограф FNIRSI-138 PRO за $20.11 с промокодом продавца TOPT2222

Характеристики:
Материал: PCB
Тип: (опционально)
Тип 1: без P6100, без аккумулятора
Тип 2: без P6100, с батареей
Тип 3: с P6100, без аккумулятора
Тип 4: с P6100, с батареей
Батарея: 1 * литиевая батарея, 1250 мАч (только Тип 2 и 4 в комплекте)
Частота дискретизации: 2,5 мс/с
Полоса пропускания: 200 кГц
Диапазон напряжения:
X1: ± 40V(Vpp:80V)
X10: ± 400 В (Vpp:800 в) (только Тип 3 и 4)
Режимы запуска: одиночный, автоматический, нормальный
Комбинированный режим: переменный ток/постоянный ток
ШИМ-выход: 3,3 V
Частота: 0-80 кГц
Рабочий цикл: 0-100%

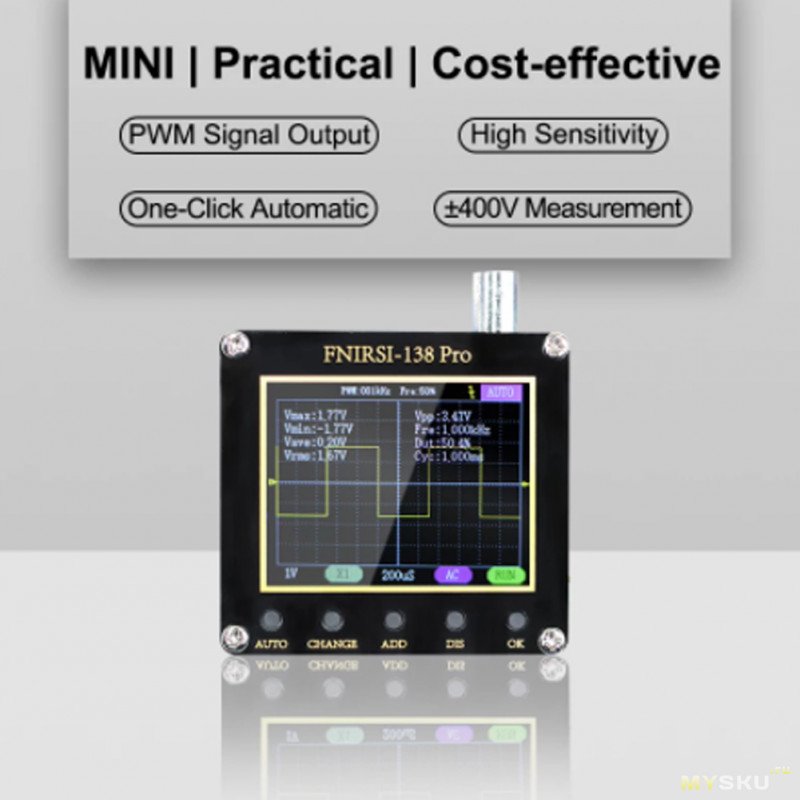

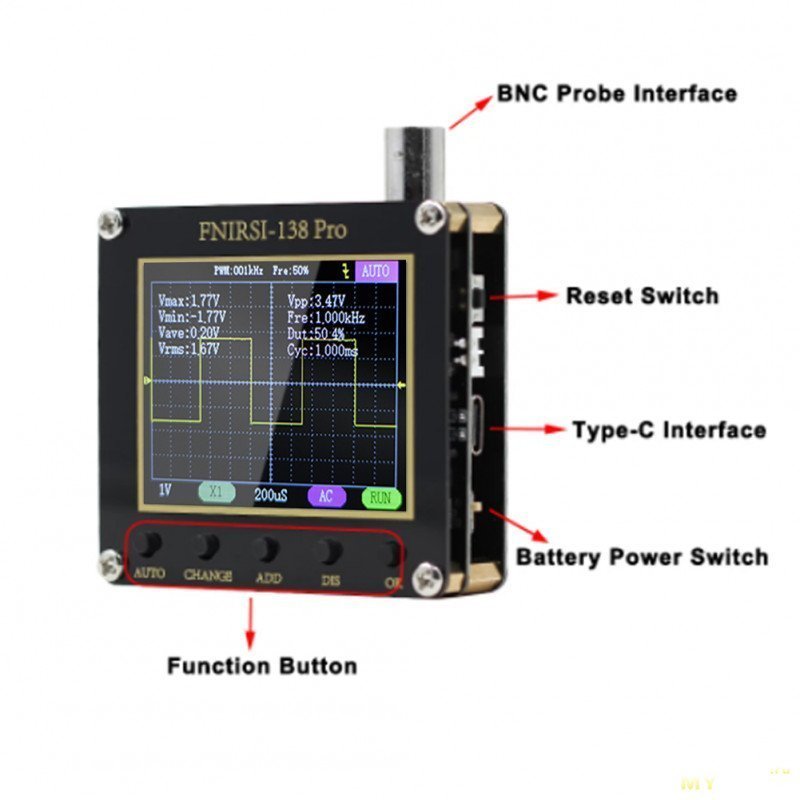

Этот портативный осциллограф FNIRSI 138pro небольшого размера, размер этого осциллографа всего 65*60*18 мм, по сравнению с традиционными осциллографами, он более подходит для переноски.

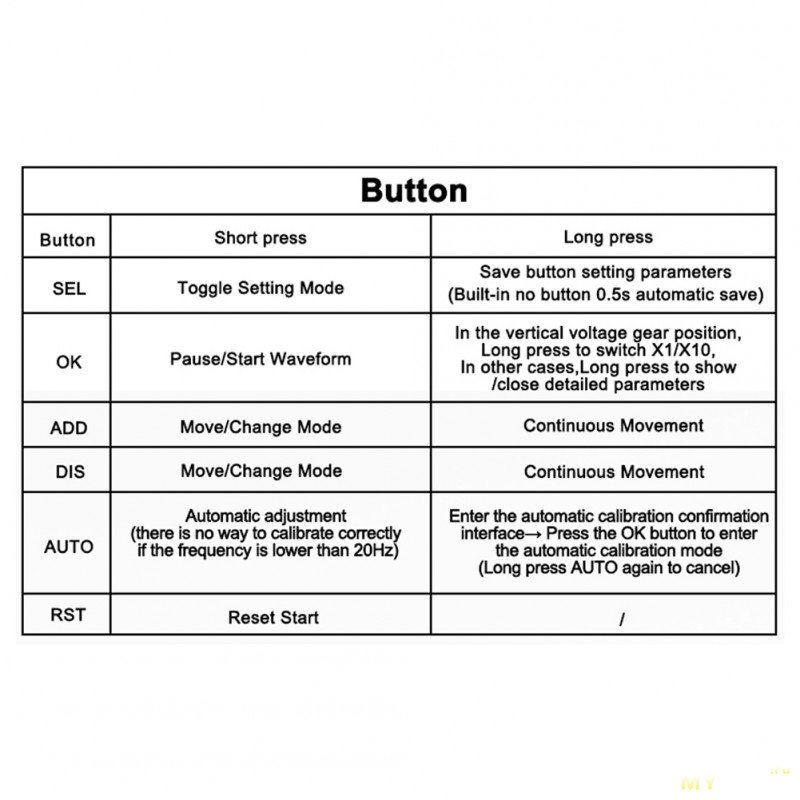

Автоматическая Настройка одной кнопкой
3 режима запуска
PWM квадратные волны выход

настройки
Перейти в магазин
Добавить в избранное
Рейтинг купона или акции: +11
свернуть развернуть
Комментарии (34)
RSS
avatar
0
То что надо
avatar
0
Взял для теста
avatar
  • Ivan374
  • 21 апреля 2022, 18:12
0
Цифры намекают, что это аналог DSO138?
+
avatar
  • Syrax
  • 21 апреля 2022, 18:19
0
Кто-то уже владеет таким? Меня интересует, обладает ли он оптимальными характеристиками при заявленной стоимости? Или он всё равно не переплюнет старые советские классические осциллографы, например С1-73. Если да, обладает, то стоит ли брать щуп или будет достаточно старого советского?
+
avatar
  • mooni73
  • 21 апреля 2022, 18:33
+8
Я сильно напрягся, пытаясь понять: сарказм ли это?
+
avatar
  • Syrax
  • 21 апреля 2022, 18:50
0
Нет. Я не правильно выразился. Осциллограф для меня не настольный прибор. Я пользовался им очень давно, во времена колледжа и лабораторных, сейчас нет таких задач, для которых он нужен. Стоит в гараже несколько штук… Вот я и подумал, допустим, есть какие-то мелкие задачи, например посмотреть уровень пульсаций некоего нового бп, частоту шим кнопки шуруповёра. Для таких целей держать на столе большой прибор не удобно. Подойдёт ли этот малыш для таких целей?
avatar
  • mooni73
  • 21 апреля 2022, 21:19
0
Конкретно этот — не скажу. Вроде было несколько обзоров мелких осцилл и даже одного конструктора «спаяй сам»
+
avatar
  • zoog
  • 22 апреля 2022, 01:26
+1
Посмотреть — можно, но это скорее индикатор, чем прибор.
+
avatar
0
а для чего можно использовать сей индикатор? вот реальный пример из жизни есть? ))
avatar
+1
Визуализатор пульсаций источников света, например. «Просто добавь фотодиод»!
avatar
0
визуализация любых сигналов. то есть для того же для чего и любой другой осциллограф, но возможны сложности как минимум с синхронизацией, ну и по частоте.
avatar
  • zoog
  • 22 апреля 2022, 11:59
0
Часто скоп нужен просто для того, чтоб проверить наличие цифрового сигнала или генерации в ИИП.
+
avatar
  • Ivan374
  • 22 апреля 2022, 16:08
0
Кроме перечисленного ранее, в звукотехнике сгодится — там сигнал низкочастотный. Ну и при наладке/ремонте всяких ШИМ
avatar
  • STK__71
  • 23 апреля 2022, 02:12
0
Только каких то медленых ШИМ. Основная масса уже MHz перешагнула. Но в целом применить сей показометр всё равно найдётся куда.
avatar
+6
ИМХО современные дешевые китайцы лучше старых советских в основном наличием медленных развёрток, типа 1с/дел, иногда это прям критически важно. ну и экран возможно почитабельнее, да и информативнее — можно сразу чего-нить измерить и отобразить. ну и компактнее, да. а вот со своими основными задачами советские справляются не хуже, а часто и лучше.

щупы кстати должны подойти, разъем вроде стандартный, а параметры входов и подавно
avatar
+1
У меня когда то валялся с1-20, который через 8 минут работы начинал давать высоковольтные разряды внутри корпуса, считаю его вполне советским и вполне себе «классическим», но так же считаю что и переплюнуть его чему-то потребительскому, хоббийному,стоимостью 20 басков — ой как тяжело.
+
avatar
0
Что дает наличие некоего P6100?

Если надо починить какой-нибудь импульсный бп, нужна ли эта функция?
У меня на мультиметре есть измеритель Duty Cycle но что-то он погоду на марсе больше показывает.
avatar
+4
Это название щупа. Вот, например, он отдельно:
https://aliexpress.ru/item/item/1005003945731408.html
+
avatar
0
Частота дискретизации: 2,5 мс/с
Видимо всё же 2,5 мкс/с, т.е. 400 кГц…
+
avatar
  • zoog
  • 22 апреля 2022, 01:27
0
Микросекунды в секунду??
+
avatar
  • Ivan374
  • 22 апреля 2022, 02:33
+1
А вот и фиг. Глянул обзор: MS — это не миллисекунды, а мегасэмплы. Говоря по-русски — миллионы отсчётов (в секунду).
avatar
  • zoog
  • 22 апреля 2022, 11:39
+1
Вот именно, никто не указывает микросекунды. Скорей всего — обработка настолько слаба, что полосу пришлось делать в 12 раз ниже выборки.
+
avatar
0
просто «мега-» обычно большой буквой М обозначается, а малой м — «милли-»
avatar
  • Ivan374
  • 22 апреля 2022, 16:00
0
Видимо правильный регистр потерялся при машинном переводе. :)
avatar
  • djdff
  • 21 апреля 2022, 20:58
+5
неее. это молодым, я на нем ничего не увижу без линзы от «КВН» :)
а серьезно, очередная игрушка прям игрушка игрушка. но и цена…
самоделкиным в принципе может и достаточным оказаться.
+
avatar
+3
было у меня что-то такое мелкое, надеялся что для экспресс-диагностики системы зажигания прокатит. фиг там был — синхру ловит только на периодических сигналах, что-то импульсное с большим периодом и малой длительностью рассмотреть нереально…
+
avatar
  • mooni73
  • 21 апреля 2022, 21:18
+1
Помню, как спалил свой первый осцилл при настройке зажигания — коснулся корпуса и искра прошла через меня в землю)
avatar
0
я так в ds203 спалил цепь заряда батареи и по-моему саму батарею. но это не точно. возможно даже это в 201 было…
avatar
+2
Вот обзор нашелся:
youtu.be/dLptkWqjnow
+
avatar
  • iG0Lka
  • 22 апреля 2022, 11:26
0
чето не понял мегасэмплы какието — можно проще — какую максимальную частоту можно посмотреть?
avatar
+1
так чтобы правду показывал — думаю десятки-сотни килогерц. думаю, не выше 400-500кГц. причём, зная этого производителя — они могут на верхнем краю диапазона рисовать нечто не соответствующее реальному сигналу.
avatar
  • Ivan374
  • 22 апреля 2022, 16:02
+1
Так а выше ссылка на обзор в You Tube — весьма толковый и интересный, с тестами на разных частотах и формах сигнала. В том числе показан паспорт на английском

Полоса 200 кГц, но что-то показывает и на 600.
avatar
  • Setjet
  • 23 апреля 2022, 09:15
0
Вот да — слишком мелкий. И без корпуса. Но дешевый.
Друзья, а если покрупнее и в корпусе то это уже что брать?
