P1030027

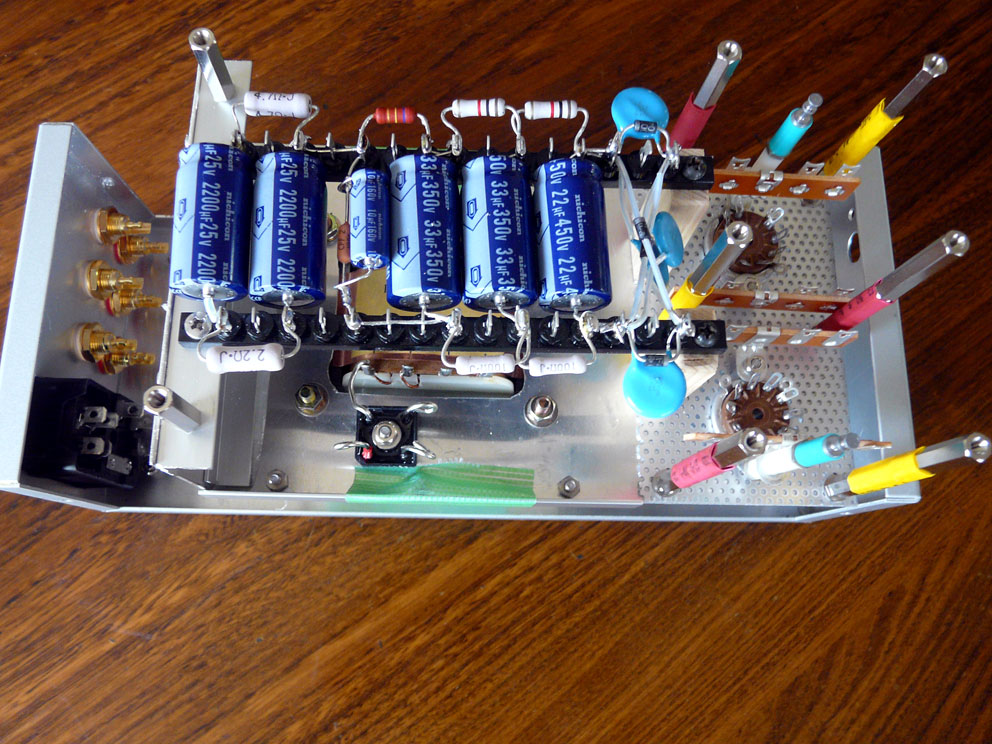

B電源回路の部品を付け終わりました。

ユニット部は一旦退けて先ずはAC100Vから配線スタートです。

P1030031

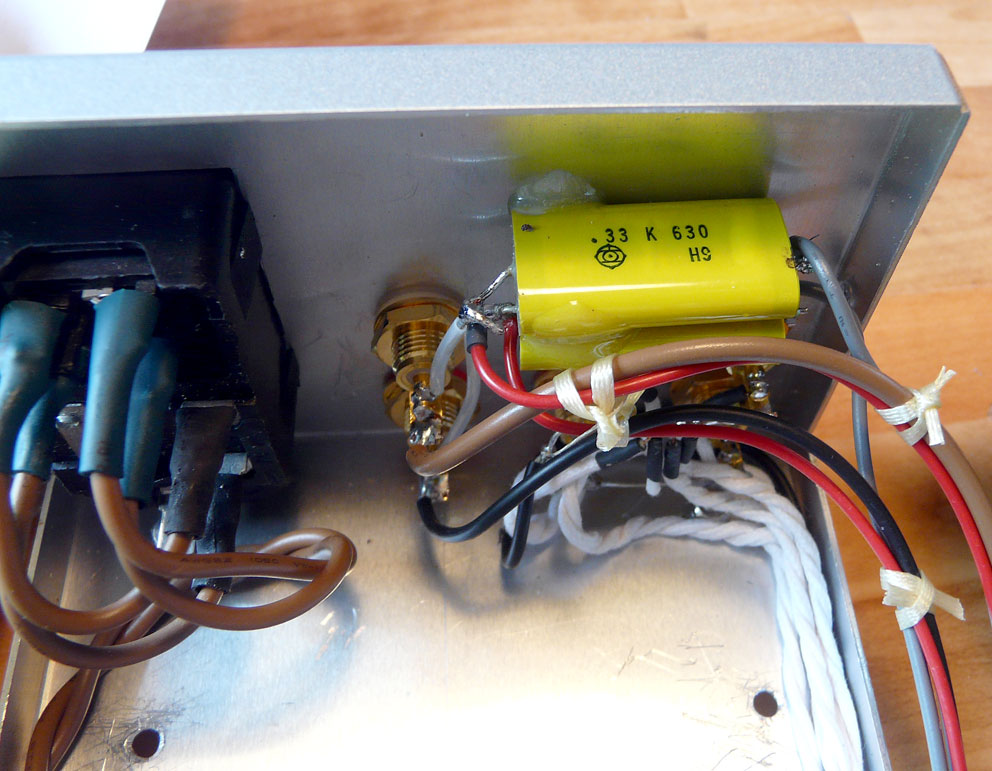

出力へのコンデンサーが意外に大きくて本体ケースに直付けしました！

入力のラインにはシールド線でなく今回はワックスコード（白色）にエナメル線を入れて使用しました。

過去に関連記事があります。興味ある方は参照ください。


P1030029

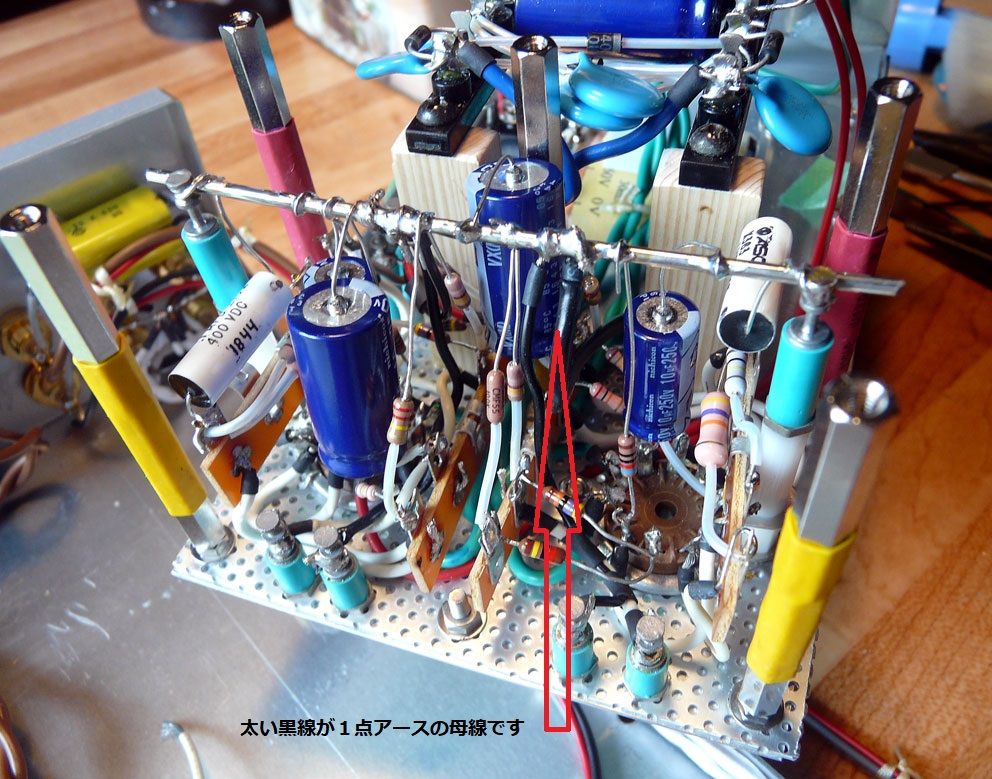

はいこれで、一応ユニット部の部品取り付け、配線は完了です。

P1030030

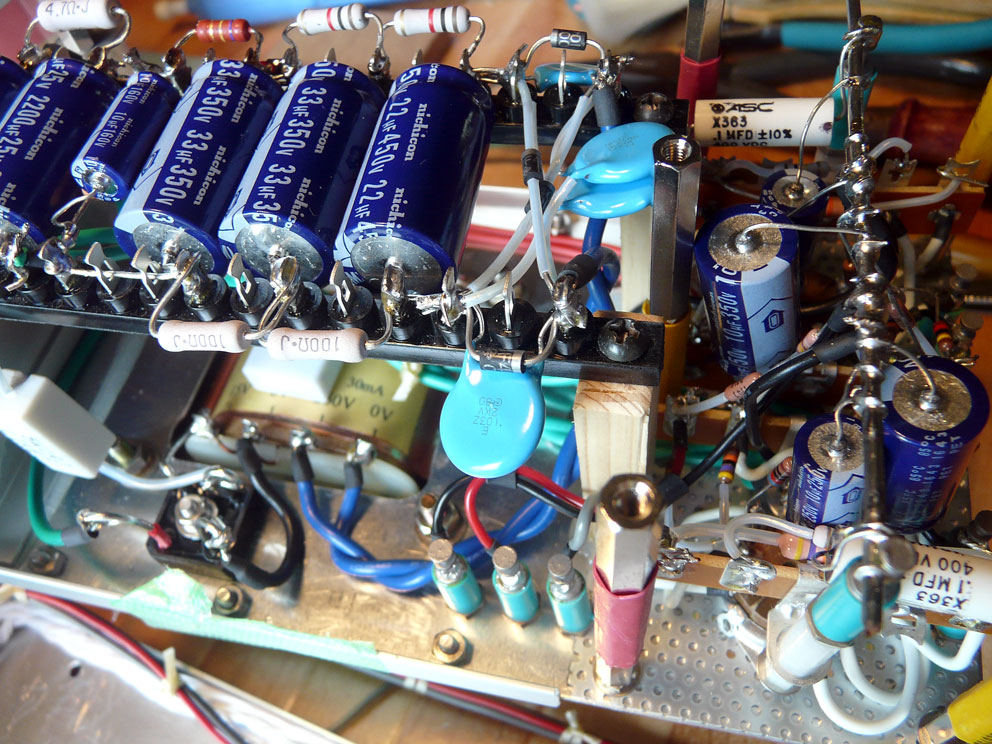

たったのチャンネル当たり真空管１本ですが、９ピンのMT管ではかなり部品が混雑してしまいました。

無線と実験に誤りがありました！

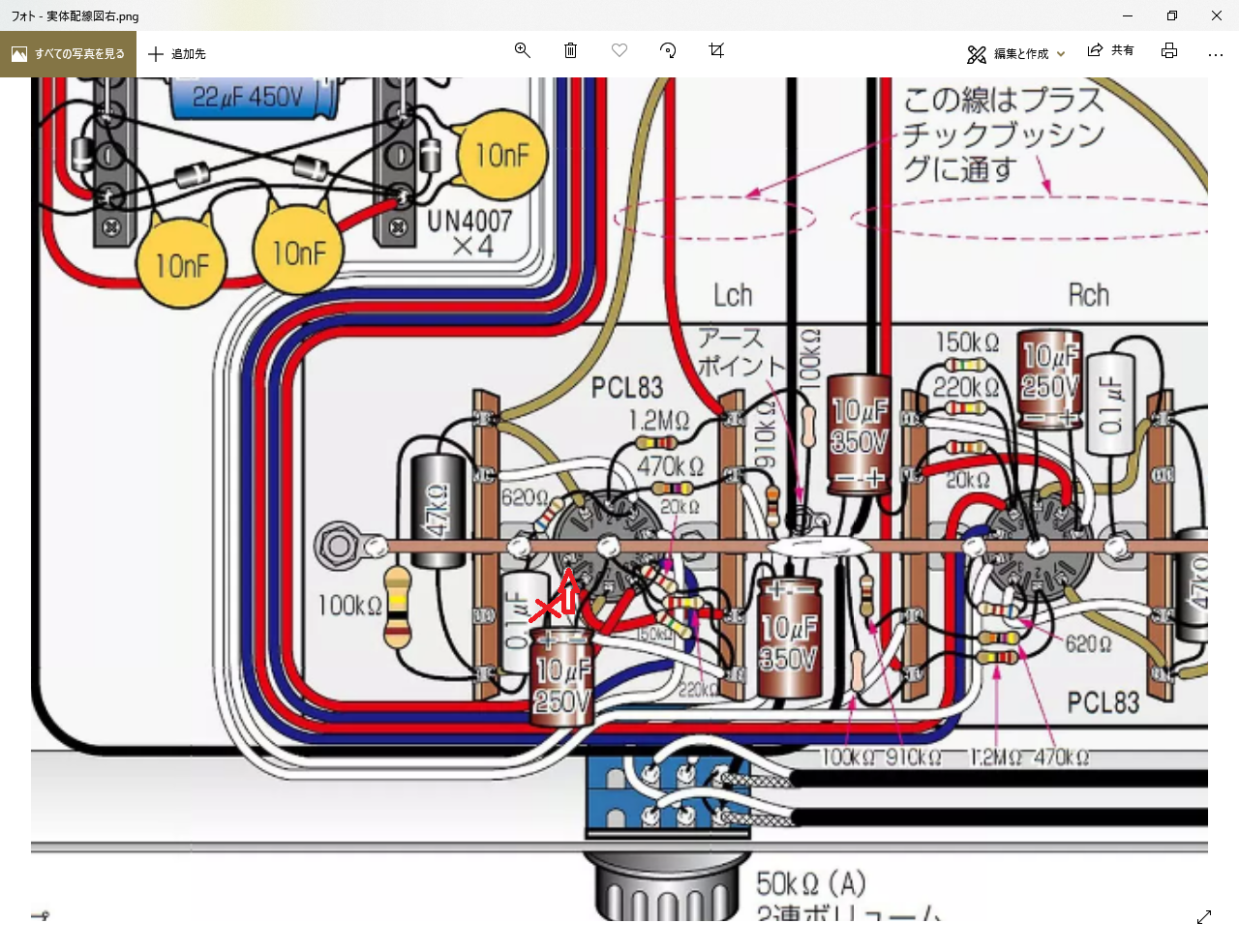

実態図に誤り


誤り箇所はピン８番でなくて、ピン９番へコンデンサーのプラスが接続となります。

最終チェックですが、納期は無いので明日にでも・・・

つづく
