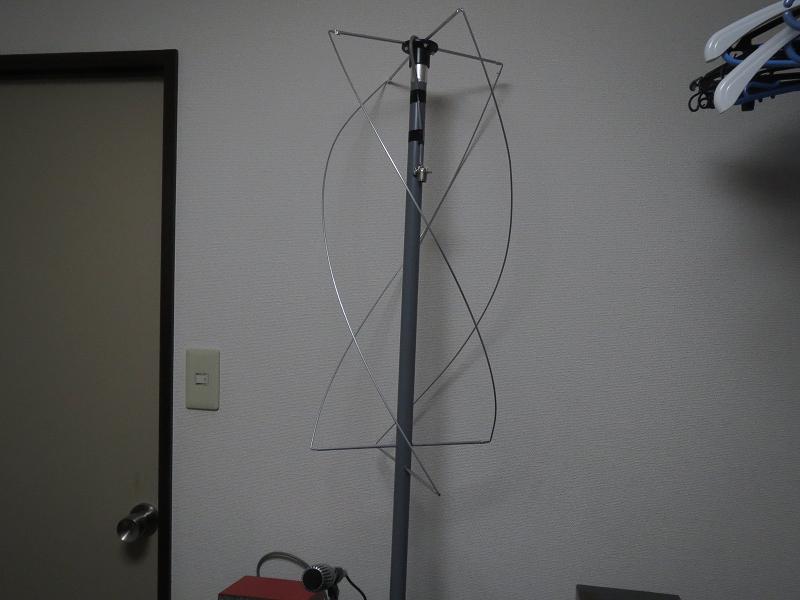

AO-73でのQSOに向けて、QFH（Quadrifilar Helicoidal）アンテナを作ってみました。
145MHzなら３エレ八木くらいが楽チンなんでしょうけど、衛星のほうに向けてアンテナを回すのもめんどうなので、真上を含め全方向にいけるそうなコレだと良さそうです。


（やっつけ仕事なので、給電点はまだテキトーです hi..）

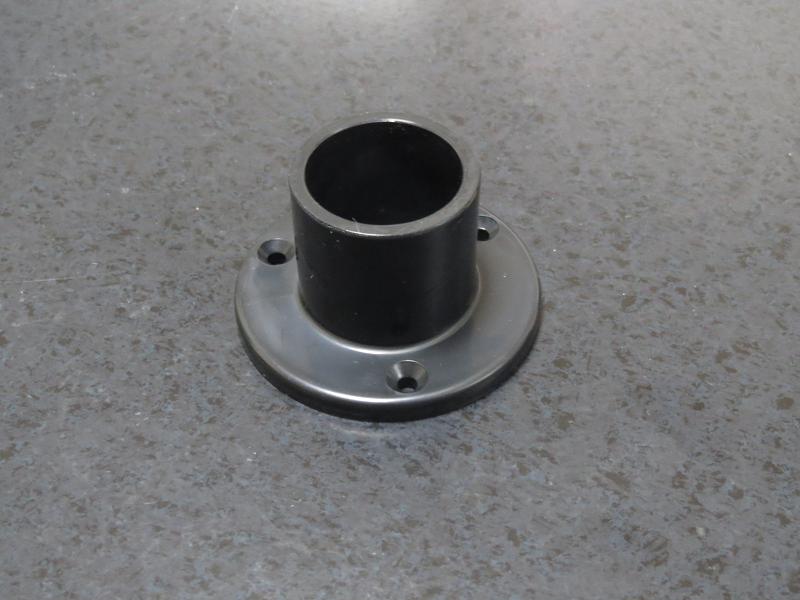

まずは上側の給電点ですが、イレクターパイプの部品を使いました。

中心の支柱は塩ビパイプ VP20 です。

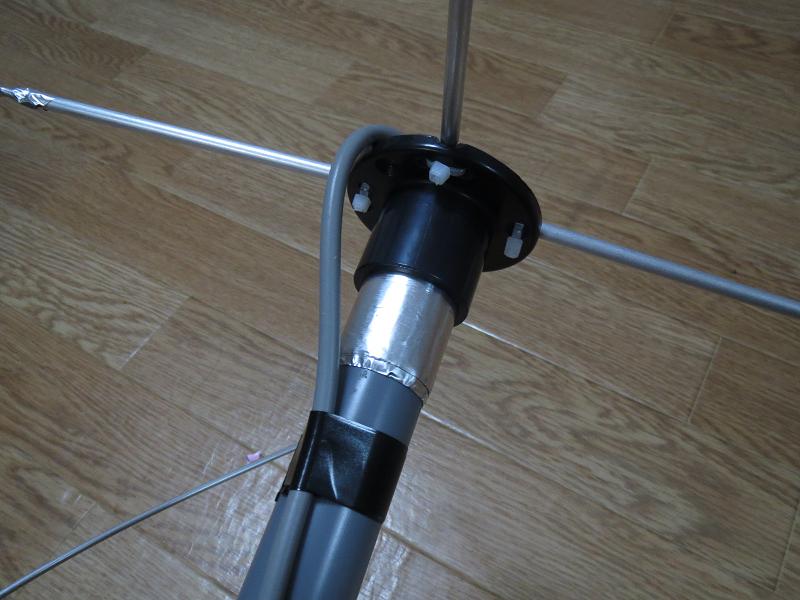

そのままだと径が合わないので、VP20にアルミテープを巻き巻きして太らせたところで、イレクターパイプの末端を差込ました。

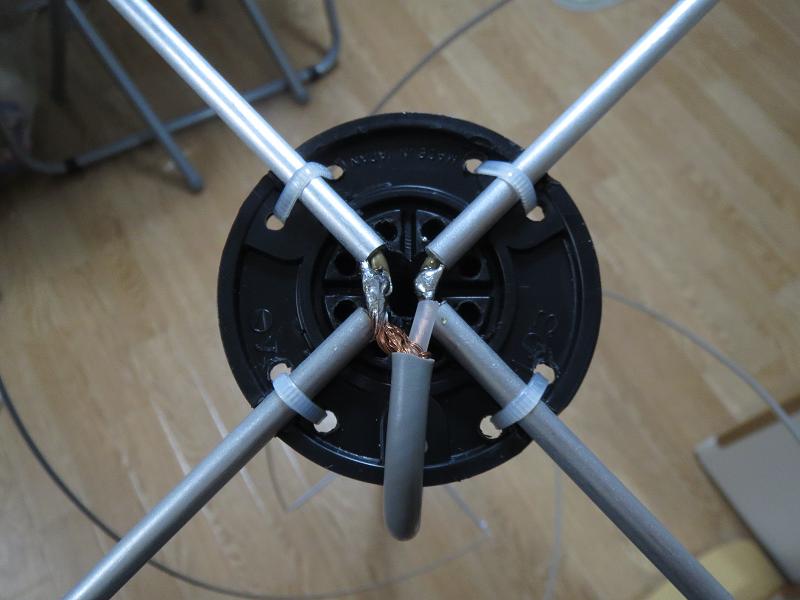

給電点はこんな感じです。

エレメントはアルミパイプで、上下にある水平エレメントはφ5mm、ヘリカルエレメントはφ3mmです。
さすがにアルミパイプにはハンダ付けできないので、給電点のところは・・・

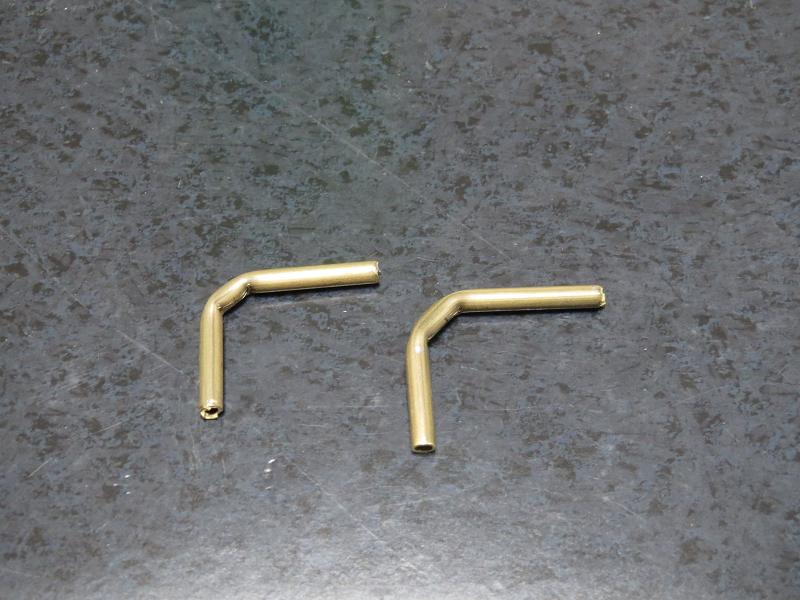

φ3mmの真鍮パイプでL型の部品を作りました。

そして、φ3mmのヘリカルエレメントをφ5mm（内径は3mm）の水平エレメントに差し込むと丁度ぴったりです！

でも、ヘリカルエレメントの末端にも一工夫？いるようです。

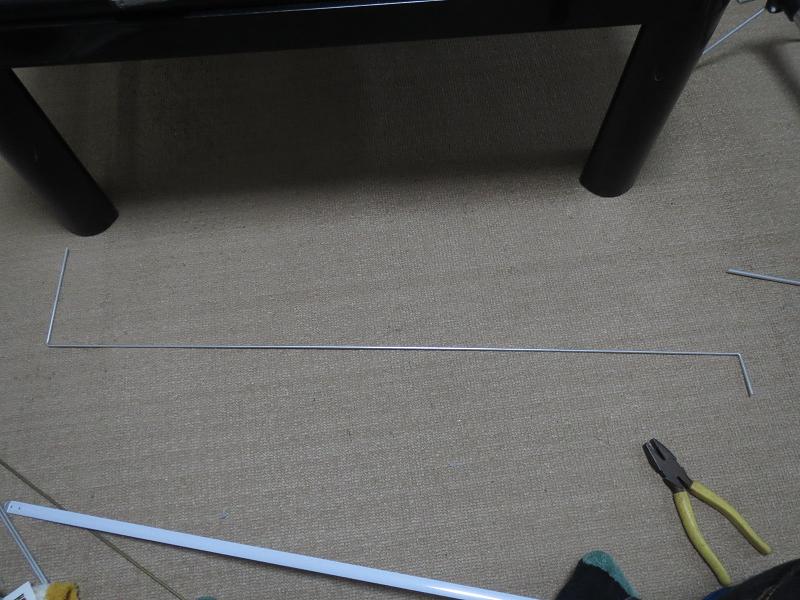

両端の差し込む部分を、はじめにＺ型に曲げておくのが良いようです。
１本目は、コの字に曲げていたのですが、変なねじれ方になってダメでした。

衛星用にと145.9MHzにあわせたつもりが、どうもSWRは2くらいでした。
無理やりヘリカルエレメントを、差し込んでいた水平エレメントから10mmずつ引き出して延ばすと、1.2くらいになりました。

曲げ加工の精度があまりよくなのので、なかなか設計どおりになりません。

でも、今回なんとなく要領がつかめたので、改めてもう１本作りたいところです hi..
