PC水冷化したったｗｗｗｗｗ

カテゴリ: 自作PC

1: 以下、VIPがお送りします 2016/01/19(火) 21:49:14.43 ID:DzZlRoD6u

初水冷です

引用元:http://viper.2ch.sc/test/read.cgi/news4vip/1453207754/

2: 以下、VIPがお送りします 2016/01/19(火) 21:52:25.10 ID:DzZlRoD6u

フィッティングとクーラント

3: 以下、VIPがお送りします 2016/01/19(火) 21:54:44.92 ID:DzZlRoD6u

チューブ

4: 以下、VIPがお送りします 2016/01/19(火) 21:54:55.29 ID:uYWVkr5p2

水冷ねえ
何に使ってるPCなの？

5: 以下、VIPがお送りします 2016/01/19(火) 22:01:34.78 ID:DzZlRoD6u

水冷化前のPC
これはこれでシンプルで気に入ってたんだけどね

>>4
PCゲーと動画編集かな

6: 以下、VIPがお送りします 2016/01/19(火) 22:04:30.40 ID:uYWVkr5p2

なるほど
楽しそうだね

7: 以下、VIPがお送りします 2016/01/19(火) 22:08:40.69 ID:DzZlRoD6u

PCの構成はこれ

【CPU】 Core i7 5960X
【M/B】 RAMPAGE V EXTREME/U3.1
【Mem】 F4-2400C15Q-32GRR
【SSD】 850 PRO 256GB & 512GB & 1TB
　　　　840 PRO 512GB
【VGA】 GEFORCE GTX TITAN X 2-WAY SLI
【ｻｳﾝﾄﾞ】U-05
【ｹｰｽ】 SUPPRESSOR F51
【PSU】 V1200

8: 以下、VIPがお送りします 2016/01/19(火) 22:16:14.35 ID:DzZlRoD6u

水冷パーツがこれ

【CPU水枕】EK-Supremacy EVO Elite Edition 2011-3
【VGA水枕】EK-FC Titan X Acetal+Nickel & EK-FC Titan X Backplate Black
【ﾗｼﾞｴｰﾀ】 BLACK ICE NEMESIS 280GTS XFLOW + 420GTS
【ﾘｻﾞｰﾊﾞｰ】EK-XRES 140 Revo D5 PWM（ポンプ一体型）
【ﾁｭｰﾌﾞ】PrimoFlex Advanced LRT ID1/2 x OD3/4
【ﾌｨｯﾃｨﾝｸﾞ】Bitspower Black Sparkle各種
【ｸｰﾗﾝﾄ】EK Ekoolant EVO Blood RED

9: 以下、VIPがお送りします 2016/01/19(火) 22:18:59.50 ID:DzZlRoD6u

それじゃ過程書いてくよ

まずパーツを一通りバラします

10: 以下、VIPがお送りします 2016/01/19(火) 22:25:41.66 ID:DzZlRoD6u

グラボのクーラーを剥がして、メモリチップとVRM部にサーマルパッドを貼り付けます

これメモリ用はカット済みなんだけど、VRM用は自分で切らないといけない
さらに粘着力ほとんど無いからすぐ位置ズレして非常に面倒くさい

11: 以下、VIPがお送りします 2016/01/19(火) 22:29:01.01 ID:DzZlRoD6u

コアにサーマルグリスを塗ってから水枕を被せて、表面は完成

12: 以下、VIPがお送りします 2016/01/19(火) 22:36:05.00 ID:DzZlRoD6u

裏面も同様にサーマルパッドを貼り付けていきます

説明書の図がいい加減なせいで2時間くらい試行錯誤する羽目になりました（半ギレ）

13: 以下、VIPがお送りします 2016/01/19(火) 22:41:44.94 ID:DzZlRoD6u

バックプレートをネジ止めしてグラボは完成
水枕＋バックプレートで重量が1kg近くなるので最早凶器

14: 以下、VIPがお送りします 2016/01/19(火) 22:44:29.17 ID:DzZlRoD6u

続けてCPU水枕を取り付けます

15: 以下、VIPがお送りします 2016/01/19(火) 22:48:13.18 ID:DzZlRoD6u

こっちはグラボと違い、CPUにグリスをセンターウ○コして水枕を被せ、ネジを締めるだけの簡単構造
CPUクーラー取り付けた事ある人なら5分もかからないはず
$15-1$

16: 以下、VIPがお送りします 2016/01/19(火) 22:58:25.81 ID:DzZlRoD6u

次はラジエータにファンを取り付けます

今回使ったラジには30mmのM4ネジが同梱されてたけど、ファンを固定するには長さが微妙に足りない
無理に締めるとファンやラジのねじ穴が変形しかねなかったので、ホムセンで代用品を探す事に

17: 以下、VIPがお送りします 2016/01/19(火) 23:01:08.70 ID:DzZlRoD6u

M4x8のボルトを使った結果、いい感じに固定できました

18: 以下、VIPがお送りします 2016/01/19(火) 23:05:40.56 ID:DzZlRoD6u

420ラジはケース天板に取り付けるので、厚さの制限上ファンは片面のみ

19: 以下、VIPがお送りします 2016/01/19(火) 23:14:26.43 ID:DzZlRoD6u

280ラジをケース前面に取り付け
こちらは吸気の役割も担うのでファンをサンドイッチにして搭載

ちなみにこのラジ、フィッティングの口がラジに対して垂直でなく、やや外側へ傾いてます
今回はPVCチューブだからいいけど、アクリルチューブなんかだと配管が大変そう

20: 以下、VIPがお送りします 2016/01/19(火) 23:19:13.03 ID:DzZlRoD6u

ポンプ兼リザーバーを組み立て
グラボでもそうだったけど、EKの説明書は内容が適当すぎてまるで参考にならん

21: 以下、VIPがお送りします 2016/01/19(火) 23:32:24.57 ID:DzZlRoD6u

リザーバーをケースに取り付け
本来このポンプは水平に置いた12cmファンの上に乗っけてからタップネジで固定するタイプなんだけど
ケース底面に12cmファンを置こうとしたら物理的に干渉してしまったので
ホムセン（2回目）で低頭ネジとナットを調達して無理矢理固定した

23: 以下、VIPがお送りします 2016/01/19(火) 23:34:04.00 ID:DzZlRoD6u

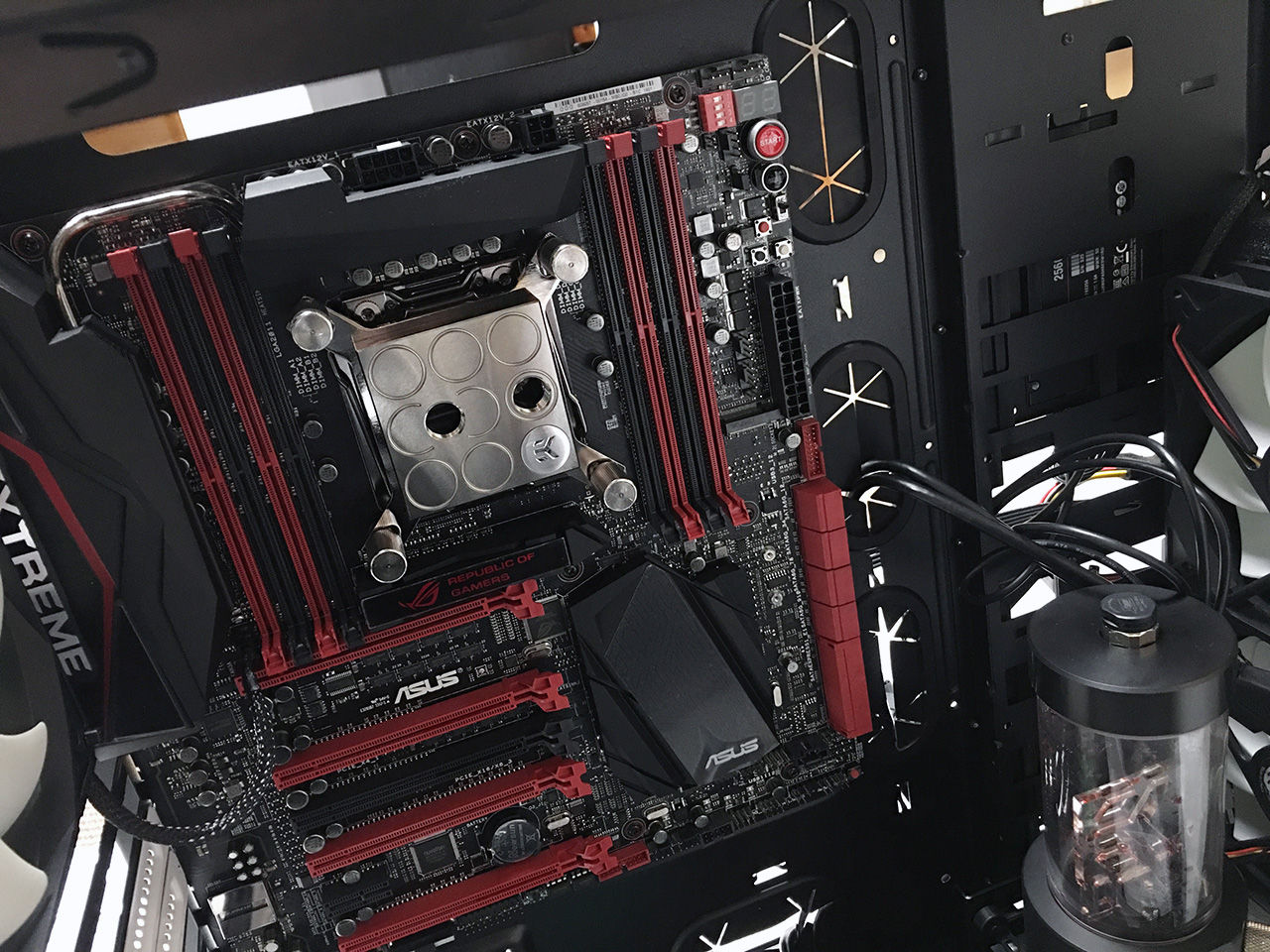

マザボをケースに戻して配管開始

22: 以下、VIPがお送りします 2016/01/19(火) 23:32:37.87 ID:uYWVkr5p2

いいなあ
高そうだなあ
うちはそこまでのスペック必要ないから空冷で十分

24: 以下、VIPがお送りします 2016/01/19(火) 23:49:34.17 ID:DzZlRoD6u

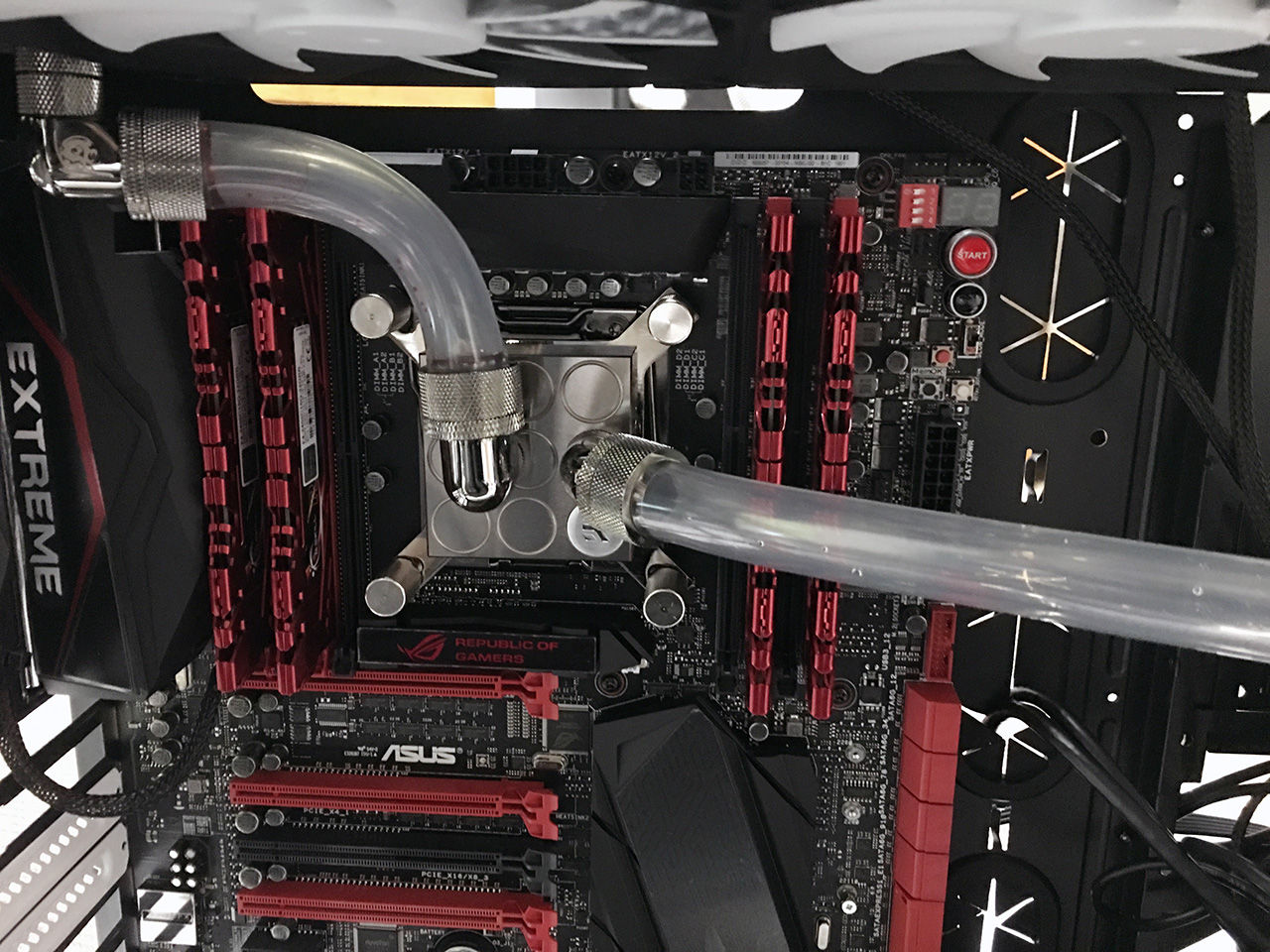

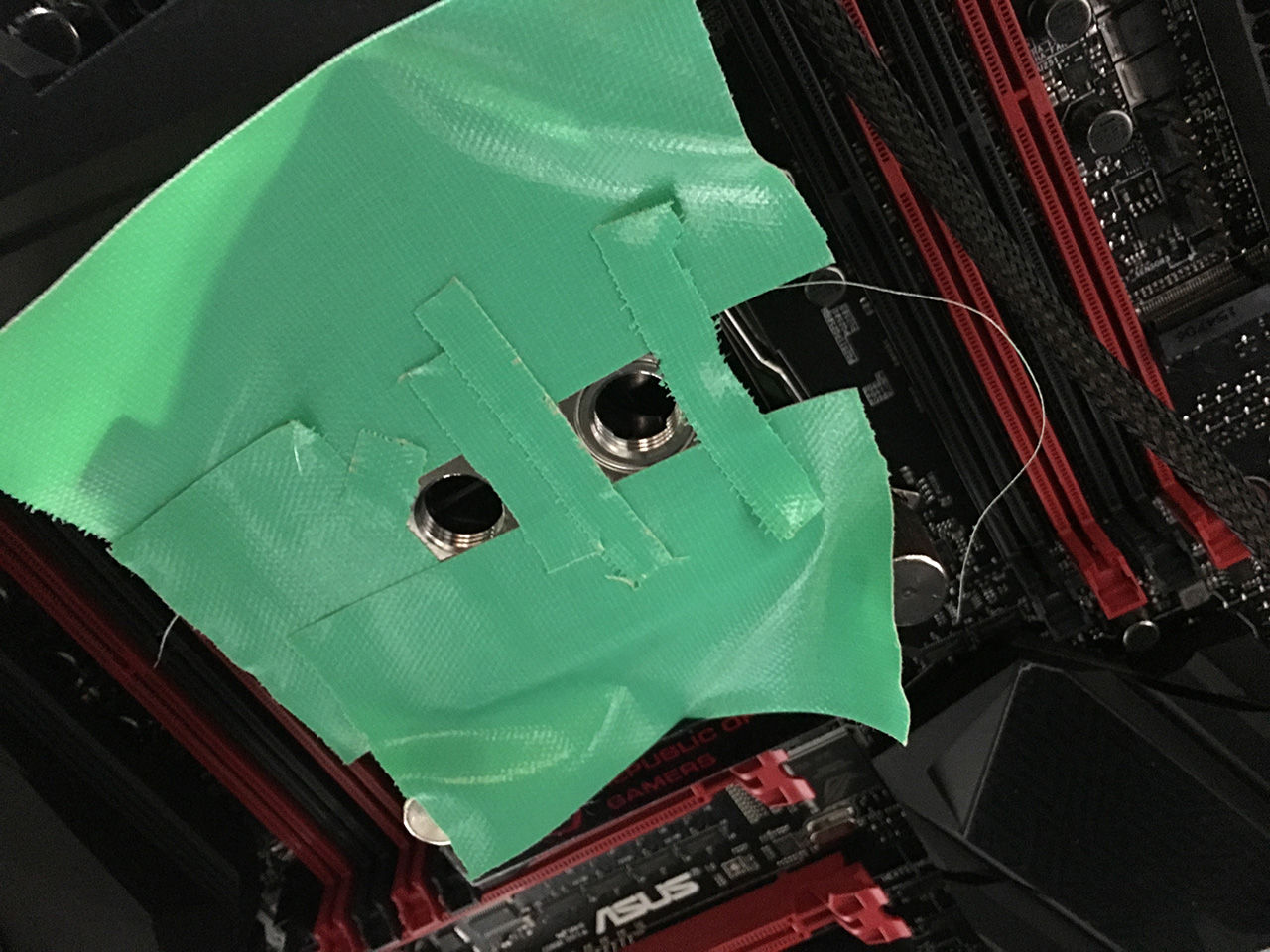

水枕周りを養生してからフィッティングにチューブを差し込み、圧着リングを締め付けて固定

さらっと書いてるけどチューブも圧着リングも滅茶苦茶固くて
締め終わる頃には手のひらの至る箇所で豆が破れて皮がズル剥けになってたわ
これから水冷化考えてる人はプライヤーとヒートガン必須だな

>>22
水冷パーツ一式＋送料で総額18万くらいだったかな
完全に自己満の世界だから普段使いなら空冷のが万倍マシやで

26: 以下、VIPがお送りします 2016/01/20(水) 00:01:10.79 ID:ete9jgeLG

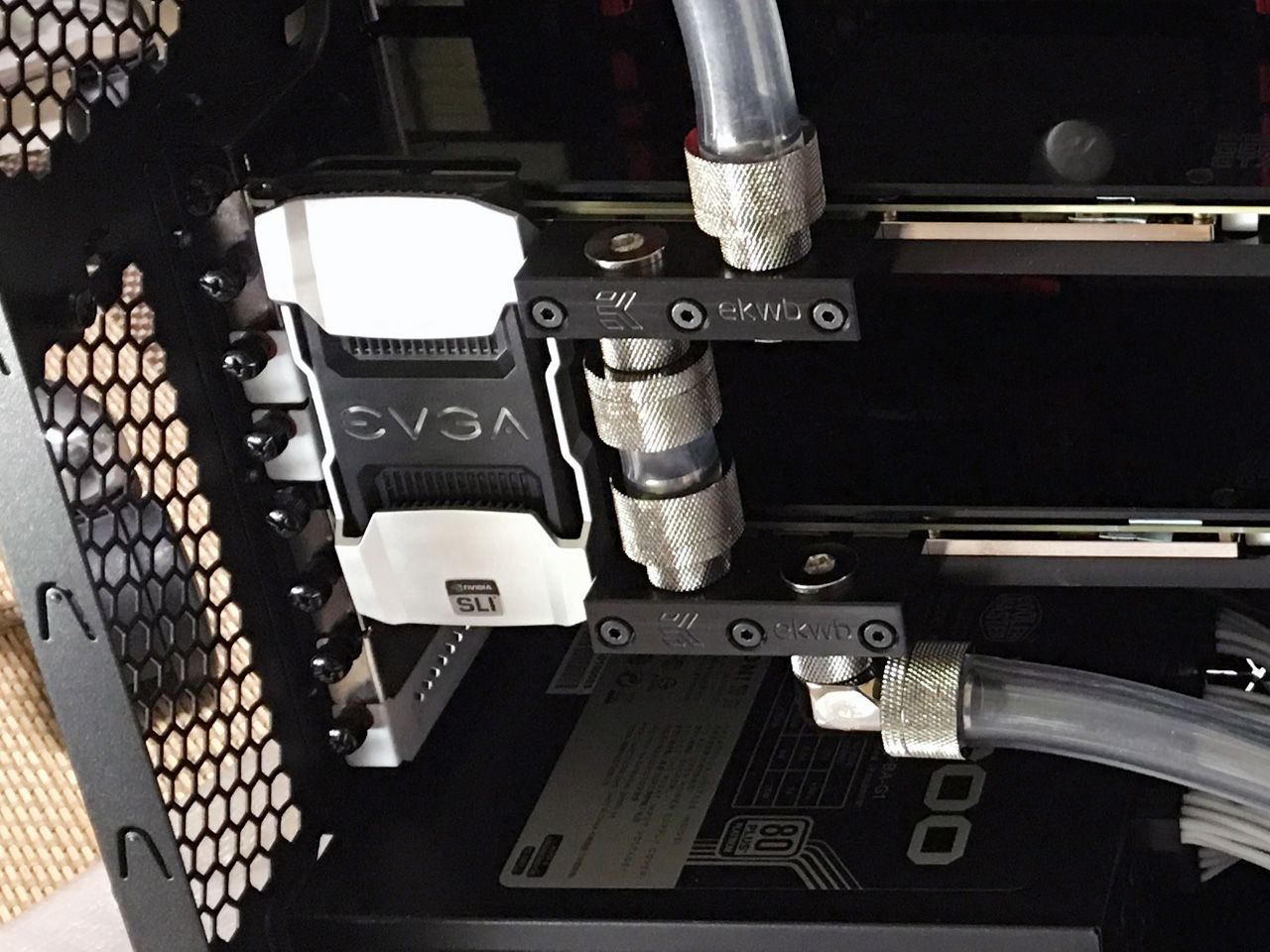

グラボは前もって連結しておいたターミナル（フィティング取り付け部）をGPU水枕に固定

ちなみにこのターミナル、水枕との接合部分がいつ水が漏れ出してもおかしくない構造になってて非常に怖い
実際テスト中に一回漏れたし

27: 以下、VIPがお送りします 2016/01/20(水) 00:05:35.78 ID:ete9jgeLG

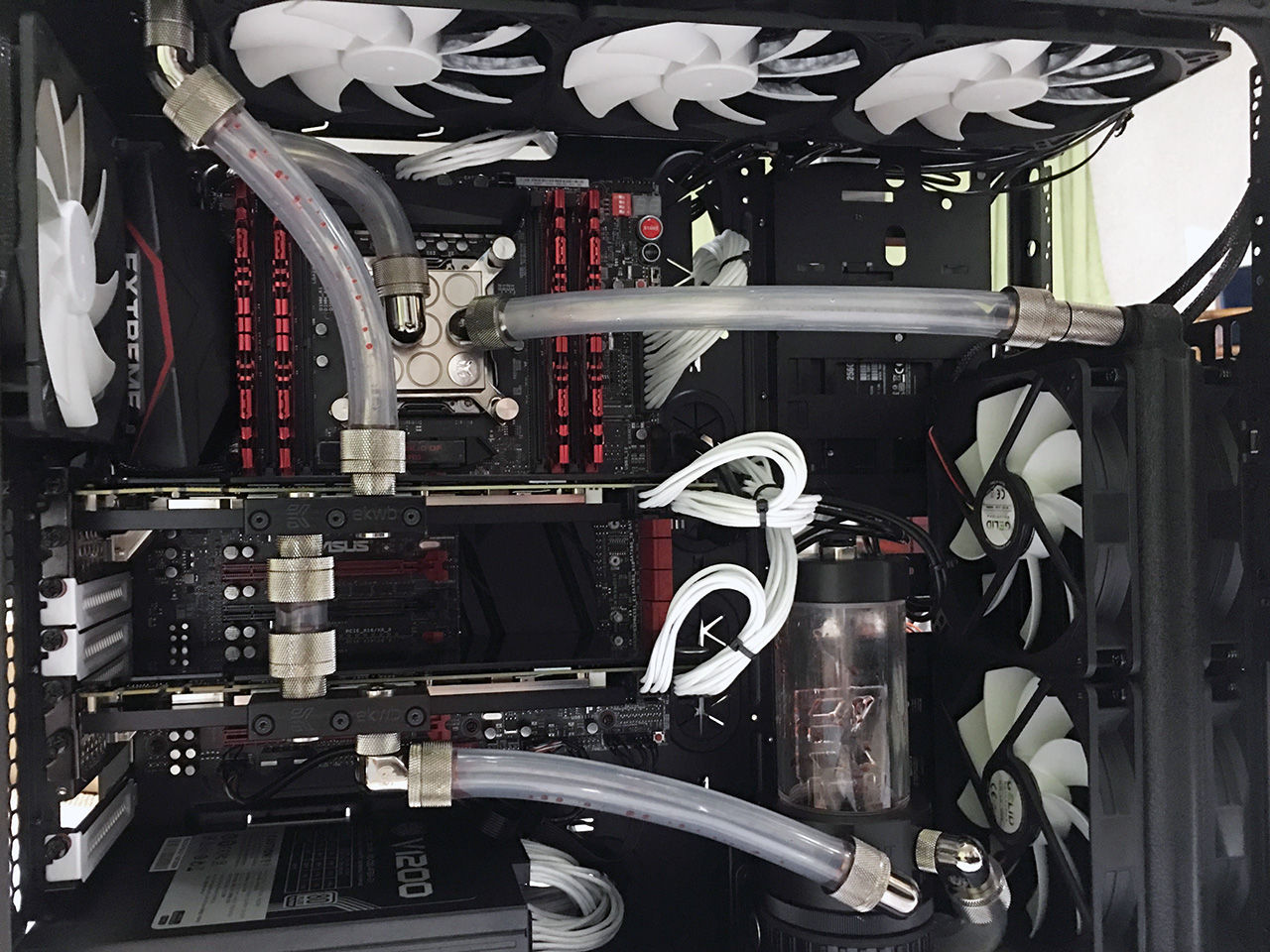

ラジとリザーバー間も配管して、水路完成！

28: 以下、VIPがお送りします 2016/01/20(水) 00:14:56.80 ID:ete9jgeLG

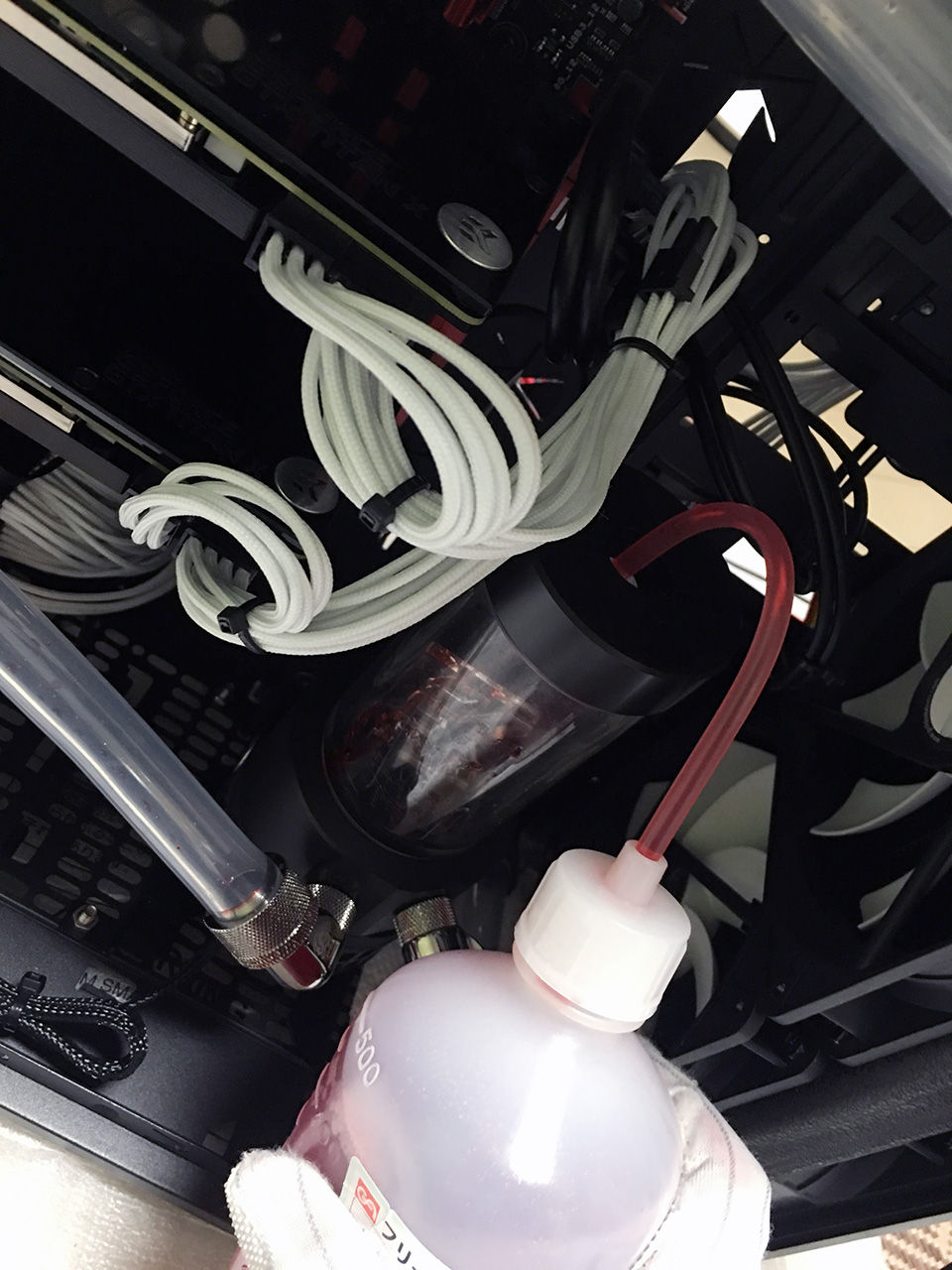

リザーバーにクーラントを注水していきます

ある程度注いだら一度ポンプを回して、水路内にクーラントを循環させます

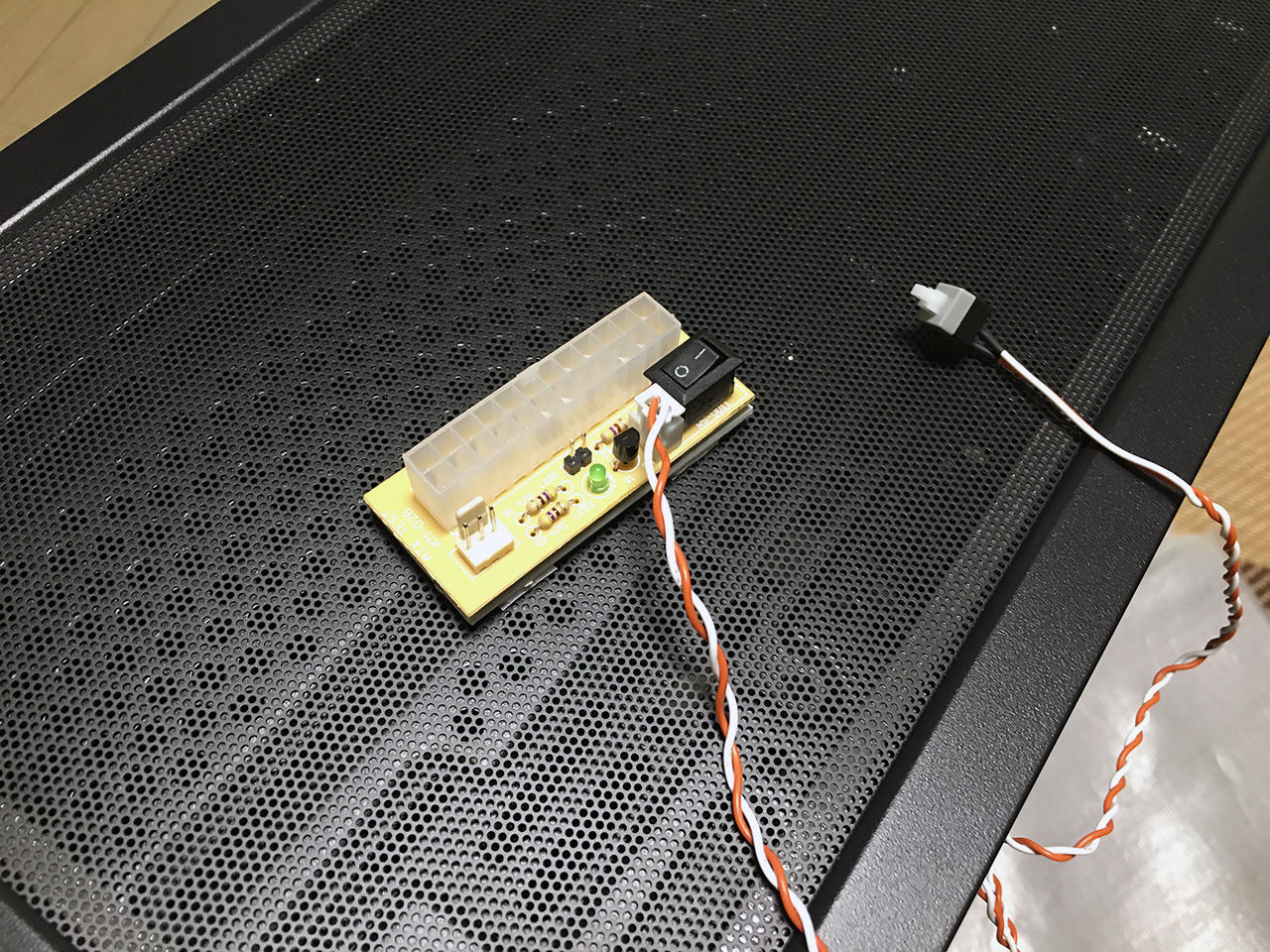

PCの電源を入れずポンプだけ通電するためにはこういうのを使うと便利
PCショップに大体千円くらいで売ってる

29: 以下、VIPがお送りします 2016/01/20(水) 00:20:43.95 ID:ete9jgeLG

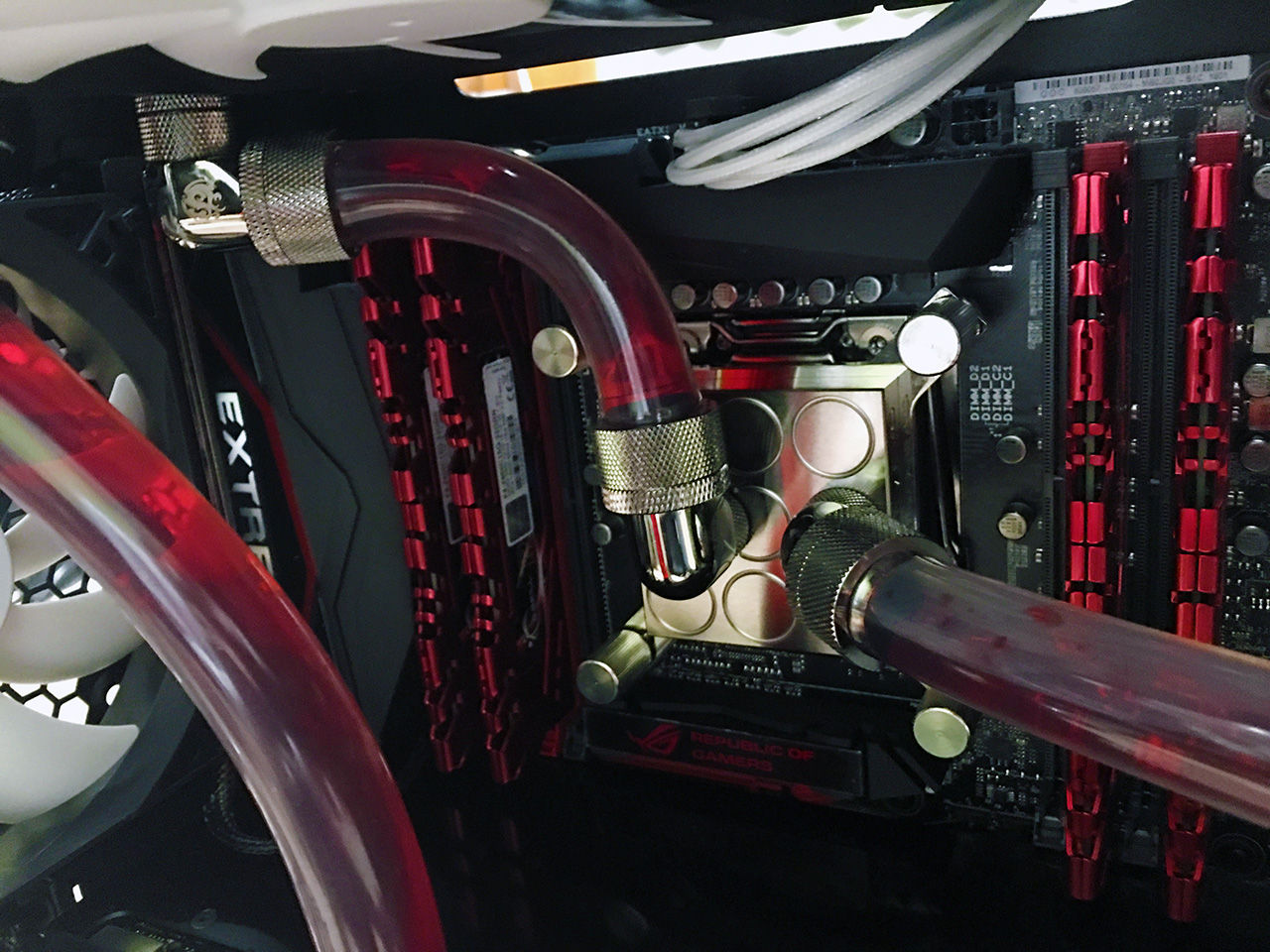

注水と循環を数回繰り返して水路内が満たされてきたら、リザーバーの注水口を塞いで注水完了

30: 以下、VIPがお送りします 2016/01/20(水) 00:26:23.22 ID:ete9jgeLG

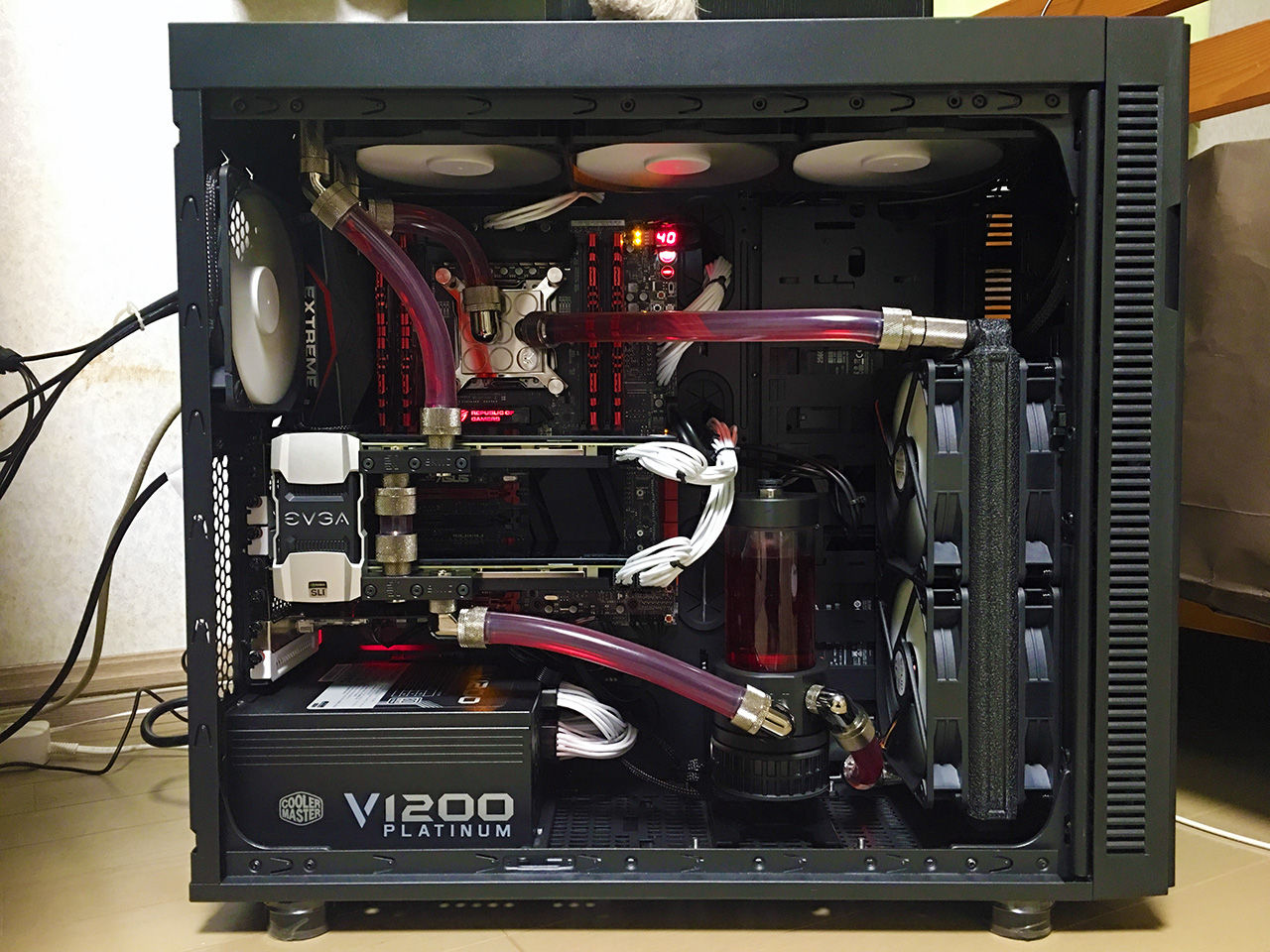

そうして完成した水冷PCがこちら

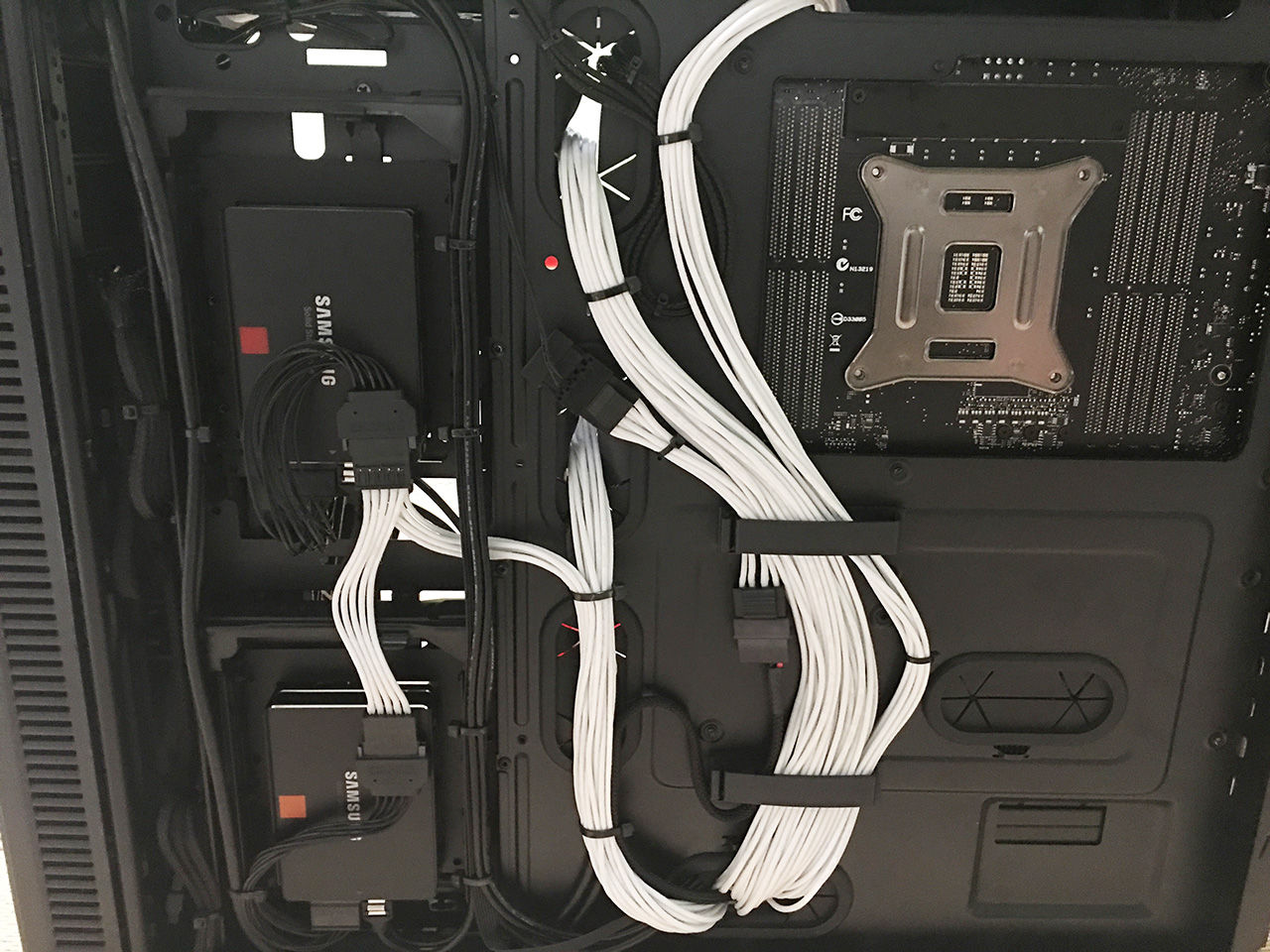

裏面

31: 以下、VIPがお送りします 2016/01/20(水) 00:32:04.20 ID:/qc5wxW4e

負荷かけて温度測るのだ

32: 以下、VIPがお送りします 2016/01/20(水) 00:41:01.43 ID:ete9jgeLG

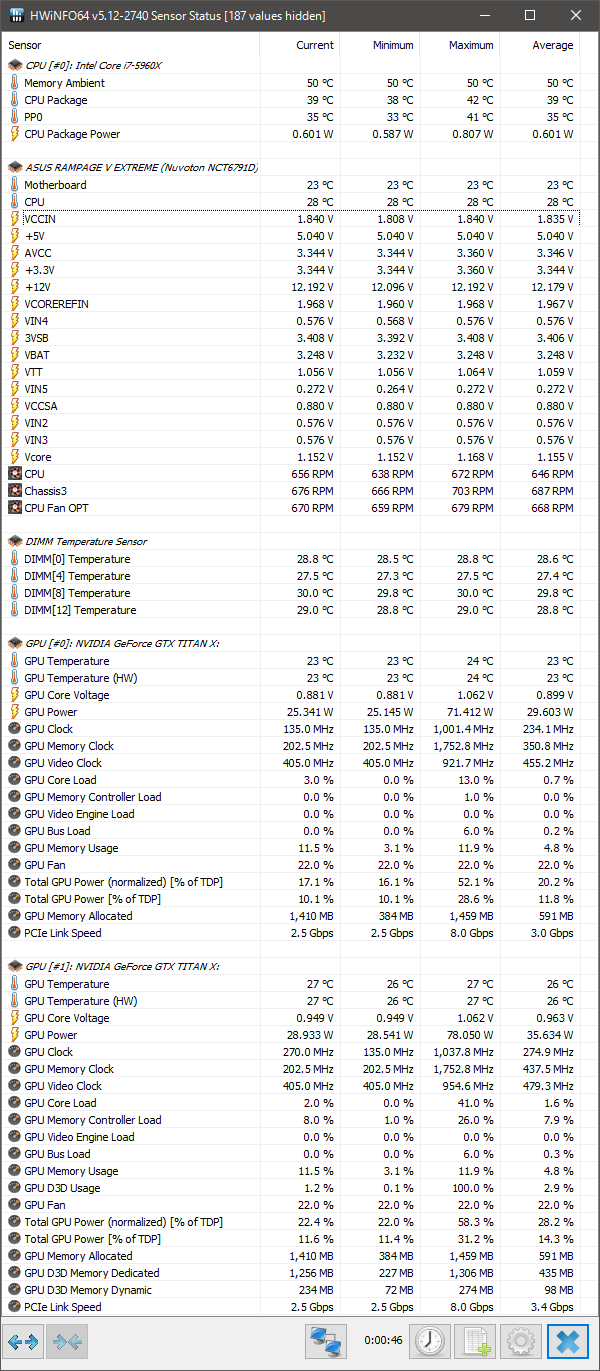

水冷化の結果がこちら
いずれも室温20度で計測

アイドル時の数値

Witcher3を1080p 最高設定 HBAO+で起動後都市の広場で放置して30分ほど経った時の数値

33: 以下、VIPがお送りします 2016/01/20(水) 01:22:13.95 ID:ete9jgeLG

水冷化前がほぼ同じ条件でCPU55度前後GPU65度前後だったので、個人的にはこの結果に満足

とはいえ水枕の接地不良で何度もバラすことになったり
パーツの規格が合わなくてショップと家を往復する羽目になったり
水漏れで危うくマザボやグラボが昇天しかけたりと、
先人たちが異口同音に言う「他人には絶対お勧めできない」を身をもって体感した次第

それでもこれからPCを水冷化したいという人にアドバイスするとしたら、
「チューブはOD5/8程度に抑えとけ」って所かな
OD3/4を甘く見ると死ねる

んではそろそろ寝る
見てくれて産休
