1. MOVで実践したサーバーAPI実装の超最適化株式会社ディー・エヌ・エーオートモーティブ事業本部スマートタクシー事業部システム開発部部長惠良和隆

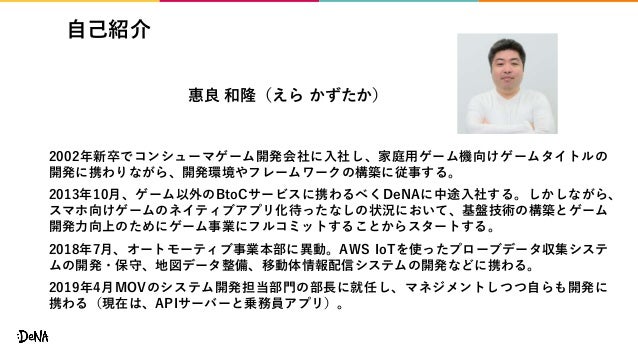

2. 自己紹介 2002年新卒でコンシューマゲーム開発会社に入社し、家庭用ゲーム機向けゲームタイトルの開発に携わりながら、開発環境やフレームワークの構築に従事する。 2013年10月、ゲーム以外のBtoCサービスに携わるべくDeNAに中途入社する。しかしながら、スマホ向けゲームのネイティブアプリ化待ったなしの状況において、基盤技術の構築とゲーム開発力向上のためにゲーム事業にフルコミットすることからスタートする。 2018年7月、オートモーティブ事業本部に異動。AWS IoTを使ったプローブデータ収集システムの開発・保守、地図データ整備、移動体情報配信システムの開発などに携わる。 2019年4月MOVのシステム開発担当部門の部長に就任し、マネジメントしつつ自らも開発に携わる（現在は、APIサーバーと乗務員アプリ）。惠良和隆（えらかずたか）

3. 3 みなさん、タクシーに乗ってますか？

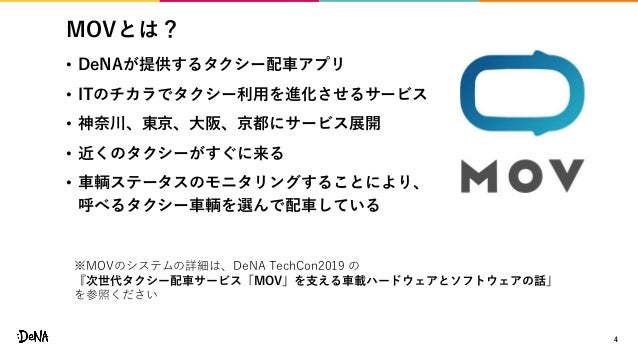

4. MOVとは？ • DeNAが提供するタクシー配車アプリ • ITのチカラでタクシー利用を進化させるサービス • 神奈川、東京、大阪、京都にサービス展開 • 近くのタクシーがすぐに来る • 車輌ステータスのモニタリングすることにより、呼べるタクシー車輌を選んで配車している 4 ※MOVのシステムの詳細は、DeNA TechCon2019 の『次世代タクシー配車サービス「MOV」を支える車載ハードウェアとソフトウェアの話」を参照ください

5. 5 MOVでは、呼び出すタクシーをどのように選択しているのか？

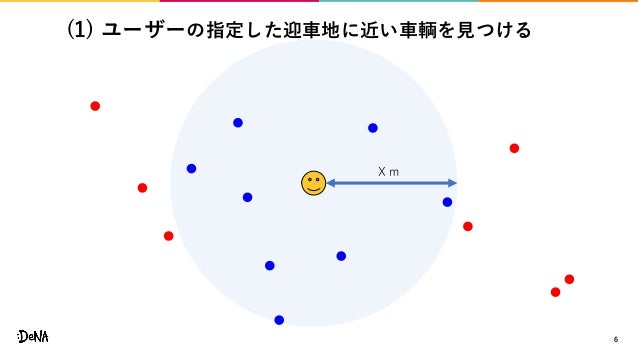

6. (1) ユーザーの指定した迎車地に近い車輌を見つける 6 X m

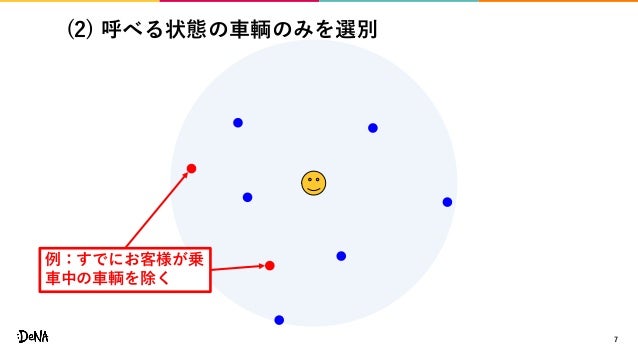

7. (2) 呼べる状態の車輌のみを選別 7 例：すでにお客様が乗車中の車輌を除く

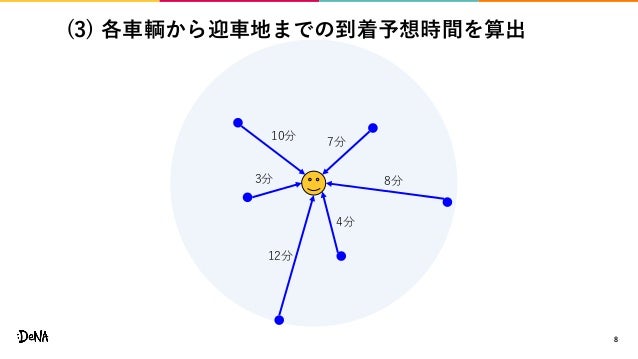

8. (3) 各車輌から迎車地までの到着予想時間を算出 8 10分 3分 12分 4分 8分 7分

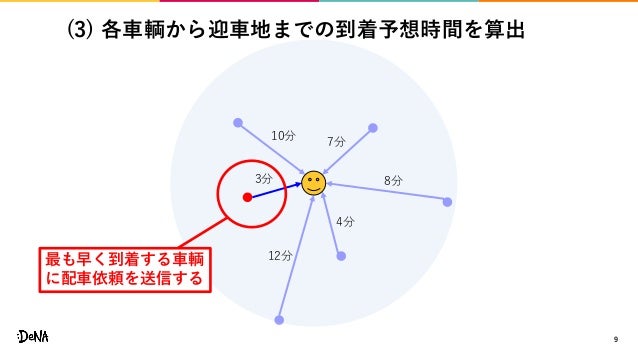

9. (3) 各車輌から迎車地までの到着予想時間を算出 9 10分 3分 12分 4分 8分 7分最も早く到着する車輌に配車依頼を送信する

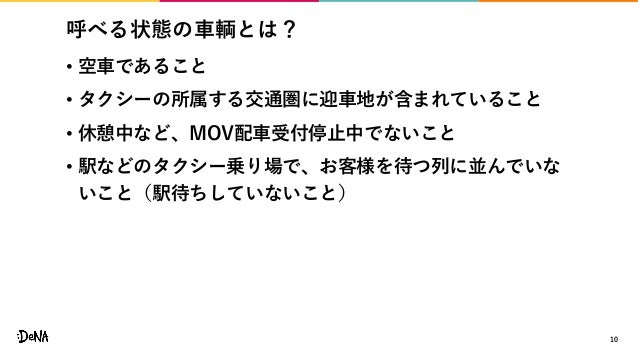

10. 呼べる状態の車輌とは？ • 空車であること • タクシーの所属する交通圏に迎車地が含まれていること • 休憩中など、MOV配車受付停止中でないこと • 駅などのタクシー乗り場で、お客様を待つ列に並んでいないこと（駅待ちしていないこと） 10

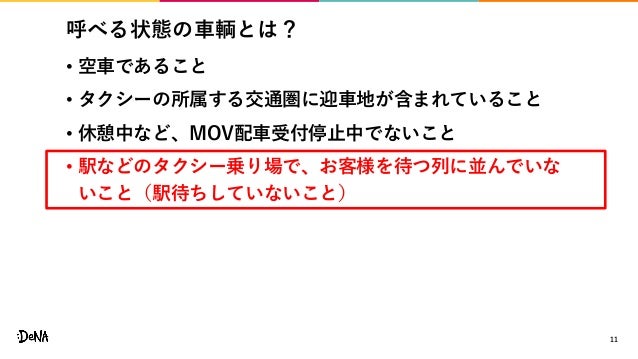

11. 呼べる状態の車輌とは？ • 空車であること • タクシーの所属する交通圏に迎車地が含まれていること • 休憩中など、MOV配車受付停止中でないこと • 駅などのタクシー乗り場で、お客様を待つ列に並んでいないこと（駅待ちしていないこと） 11

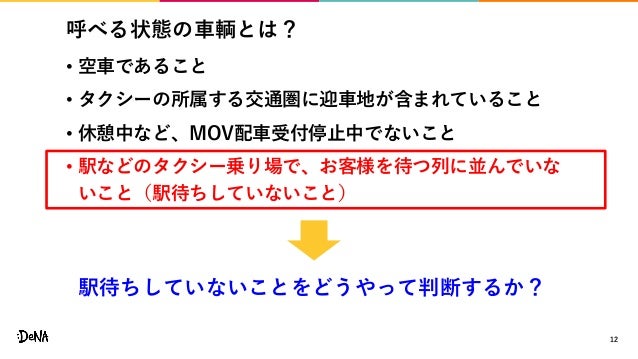

12. 呼べる状態の車輌とは？ • 空車であること • タクシーの所属する交通圏に迎車地が含まれていること • 休憩中など、MOV配車受付停止中でないこと • 駅などのタクシー乗り場で、お客様を待つ列に並んでいないこと（駅待ちしていないこと） 12 駅待ちしていないことをどうやって判断するか？

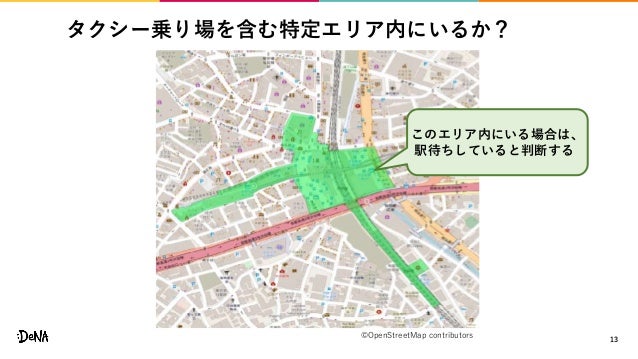

13. タクシー乗り場を含む特定エリア内にいるか？ 13 このエリア内にいる場合は、駅待ちしていると判断する ©OpenStreetMap contributors

14. 14 タクシーを呼べない場所があるってご存知ですか？

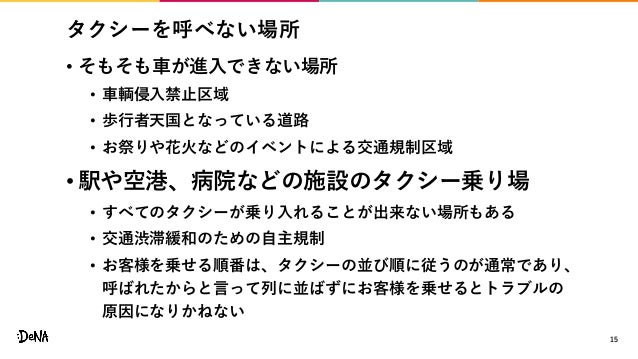

15. タクシーを呼べない場所 • そもそも車が進入できない場所 • 車輌侵入禁止区域 • 歩行者天国となっている道路 • お祭りや花火などのイベントによる交通規制区域 • 駅や空港、病院などの施設のタクシー乗り場 • すべてのタクシーが乗り入れることが出来ない場所もある • 交通渋滞緩和のための自主規制 • お客様を乗せる順番は、タクシーの並び順に従うのが通常であり、呼ばれたからと言って列に並ばずにお客様を乗せるとトラブルの原因になりかねない 15

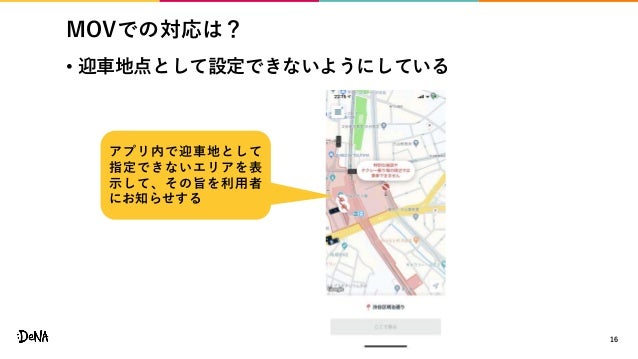

16. MOVでの対応は？ • 迎車地点として設定できないようにしている 16 アプリ内で迎車地として指定できないエリアを表示して、その旨を利用者にお知らせする

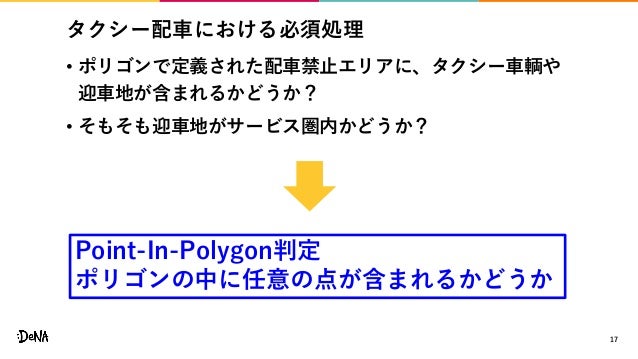

17. タクシー配車における必須処理 • ポリゴンで定義された配車禁止エリアに、タクシー車輌や迎車地が含まれるかどうか？ • そもそも迎車地がサービス圏内かどうか？ 17 Point-In-Polygon判定ポリゴンの中に任意の点が含まれるかどうか

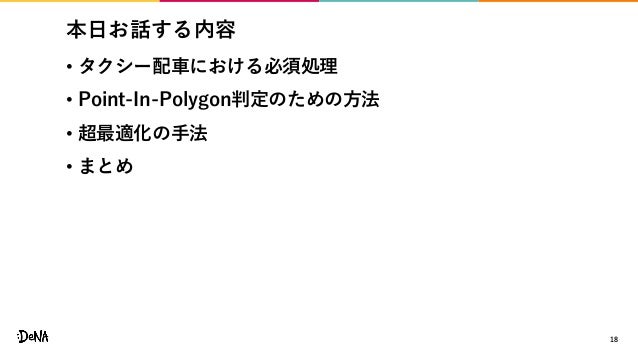

18. 本日お話する内容 • タクシー配車における必須処理 • Point-In-Polygon判定のための方法 • 超最適化の手法 • まとめ 18

19. Point-In-Polygon判定の手法 • アルゴリズムには様々なものがあるが、いずれかを自前実装する or 実装されたライブラリを利用する • ElasticsearchのGeolocation機能を利用する • PostGIS（PostgreSQLのExtension）の機能を利用する • 様々なサービスが提供しているWeb APIを利用する 19

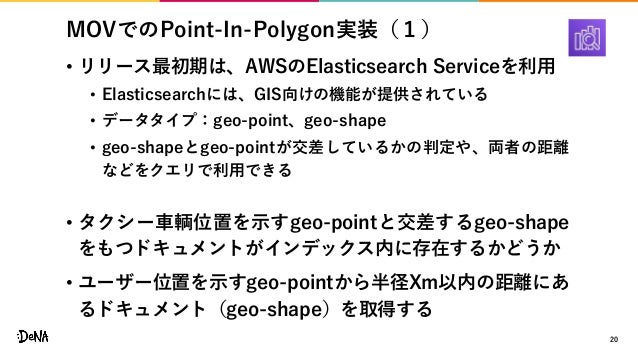

20. MOVでのPoint-In-Polygon実装（１） • リリース最初期は、AWSのElasticsearch Serviceを利用 • Elasticsearchには、GIS向けの機能が提供されている • データタイプ：geo-point、geo-shape • geo-shapeとgeo-pointが交差しているかの判定や、両者の距離などをクエリで利用できる • タクシー車輌位置を示すgeo-pointと交差するgeo-shape をもつドキュメントがインデックス内に存在するかどうか • ユーザー位置を示すgeo-pointから半径Xm以内の距離にあるドキュメント（geo-shape）を取得する 20

21. 21 その後・・・

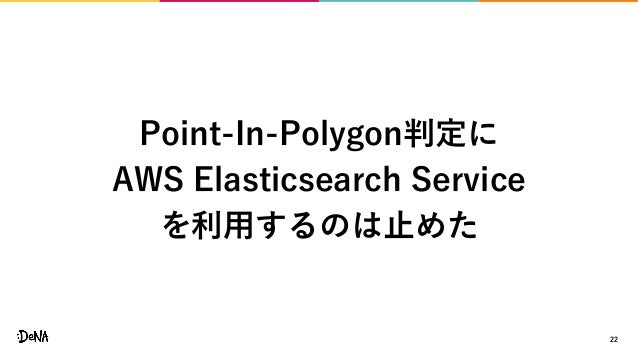

22. 22 Point-In-Polygon判定に AWS Elasticsearch Service を利用するのは止めた

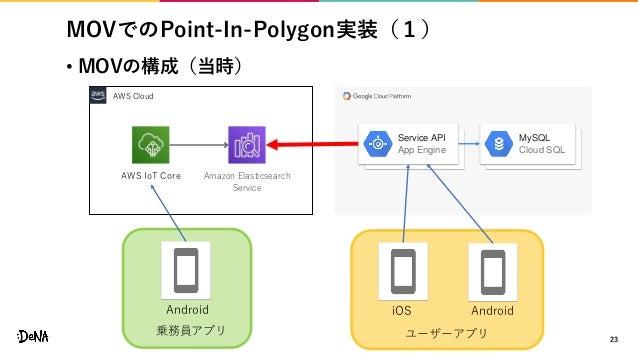

23. MOVでのPoint-In-Polygon実装（１） • MOVの構成（当時） 23 AWS IoT Core Amazon Elasticsearch Service Service API App Engine MySQL Cloud SQL AWS Cloud Android AndroidiOS 乗務員アプリユーザーアプリ

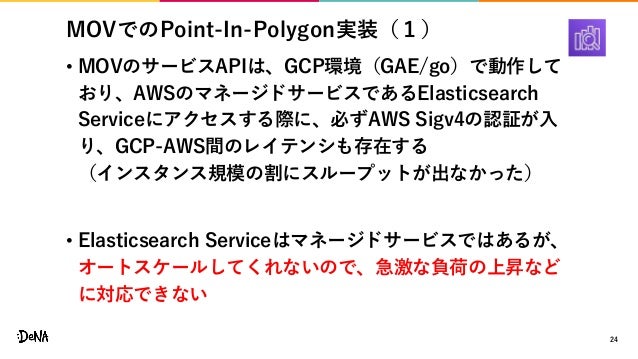

24. MOVでのPoint-In-Polygon実装（１） • MOVのサービスAPIは、GCP環境（GAE/go）で動作しており、AWSのマネージドサービスであるElasticsearch Serviceにアクセスする際に、必ずAWS Sigv4の認証が入り、GCP-AWS間のレイテンシも存在する（インスタンス規模の割にスループットが出なかった） • Elasticsearch Serviceはマネージドサービスではあるが、オートスケールしてくれないので、急激な負荷の上昇などに対応できない 24

25. 25 代替手段として採用したのは・・・

26. 26

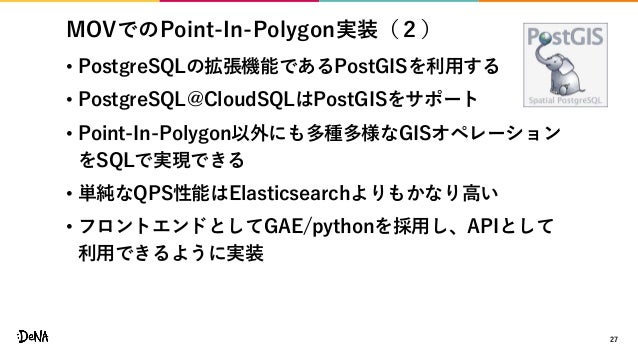

27. MOVでのPoint-In-Polygon実装（２） 27 • PostgreSQLの拡張機能であるPostGISを利用する • PostgreSQL＠CloudSQLはPostGISをサポート • Point-In-Polygon以外にも多種多様なGISオペレーションをSQLで実現できる • 単純なQPS性能はElasticsearchよりもかなり高い • フロントエンドとしてGAE/pythonを採用し、APIとして利用できるように実装

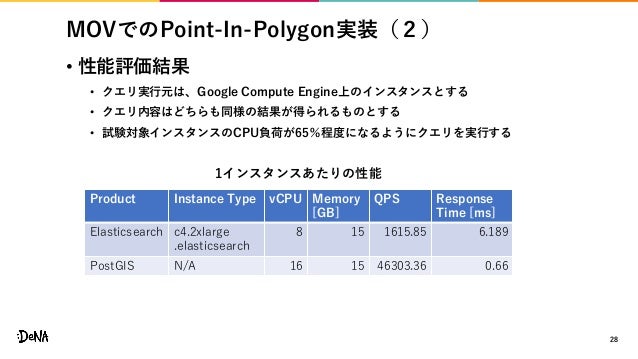

28. MOVでのPoint-In-Polygon実装（２） • 性能評価結果 • クエリ実行元は、Google Compute Engine上のインスタンスとする • クエリ内容はどちらも同様の結果が得られるものとする • 試験対象インスタンスのCPU負荷が65％程度になるようにクエリを実行する 28 Product Instance Type vCPU Memory [GB] QPS Response Time [ms] Elasticsearch c4.2xlarge .elasticsearch 8 15 1615.85 6.189 PostGIS N/A 16 15 46303.36 0.66 1インスタンスあたりの性能

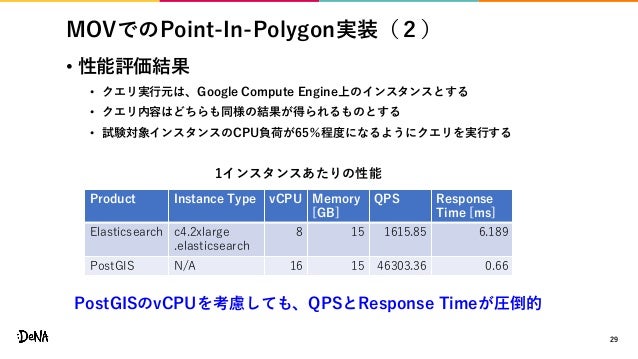

29. MOVでのPoint-In-Polygon実装（２） • 性能評価結果 • クエリ実行元は、Google Compute Engine上のインスタンスとする • クエリ内容はどちらも同様の結果が得られるものとする • 試験対象インスタンスのCPU負荷が65％程度になるようにクエリを実行する 29 1インスタンスあたりの性能 PostGISのvCPUを考慮しても、QPSとResponse Timeが圧倒的 Product Instance Type vCPU Memory [GB] QPS Response Time [ms] Elasticsearch c4.2xlarge .elasticsearch 8 15 1615.85 6.189 PostGIS N/A 16 15 46303.36 0.66

30. 30 その後・・・

31. 31 （・・・まさか・・・ゴクリ）

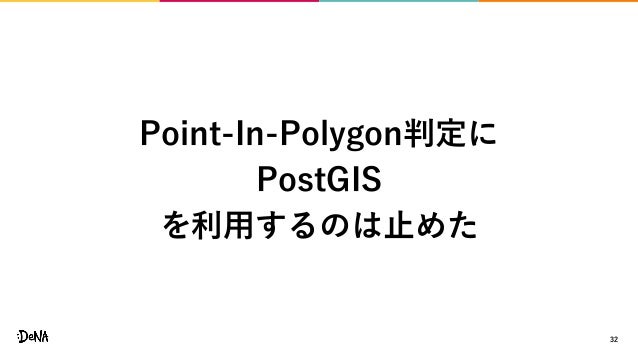

32. 32 Point-In-Polygon判定に PostGIS を利用するのは止めた

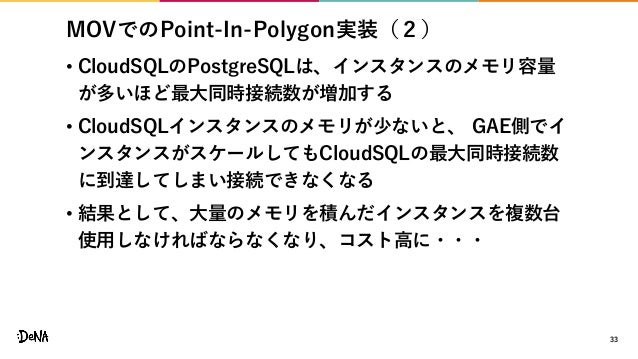

33. MOVでのPoint-In-Polygon実装（２） • CloudSQLのPostgreSQLは、インスタンスのメモリ容量が多いほど最大同時接続数が増加する • CloudSQLインスタンスのメモリが少ないと、 GAE側でインスタンスがスケールしてもCloudSQLの最大同時接続数に到達してしまい接続できなくなる • 結果として、大量のメモリを積んだインスタンスを複数台使用しなければならなくなり、コスト高に・・・ 33

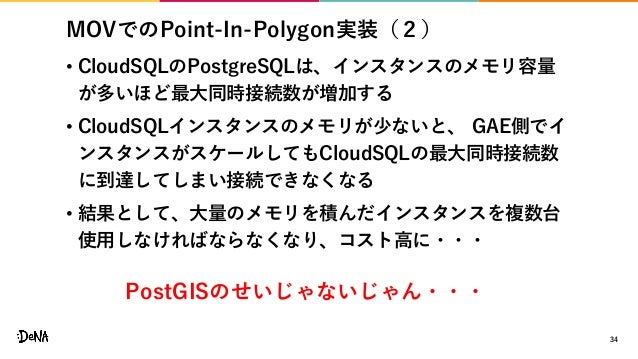

34. MOVでのPoint-In-Polygon実装（２） • CloudSQLのPostgreSQLは、インスタンスのメモリ容量が多いほど最大同時接続数が増加する • CloudSQLインスタンスのメモリが少ないと、 GAE側でインスタンスがスケールしてもCloudSQLの最大同時接続数に到達してしまい接続できなくなる • 結果として、大量のメモリを積んだインスタンスを複数台使用しなければならなくなり、コスト高に・・・ 34 PostGISのせいじゃないじゃん・・・

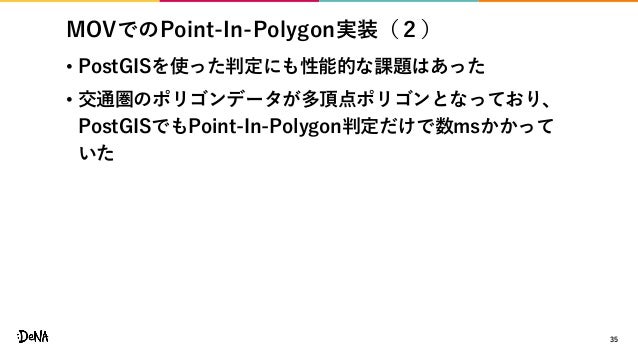

35. MOVでのPoint-In-Polygon実装（２） • PostGISを使った判定にも性能的な課題はあった • 交通圏のポリゴンデータが多頂点ポリゴンとなっており、 PostGISでもPoint-In-Polygon判定だけで数msかかっていた 35

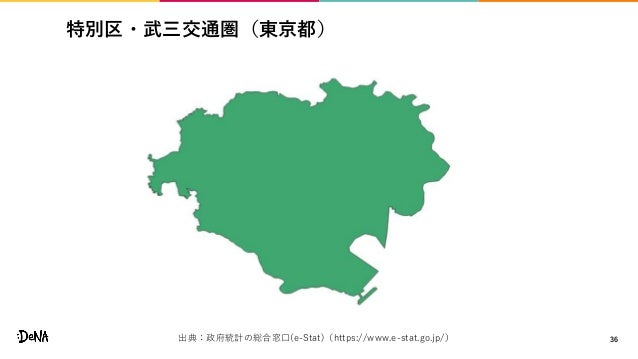

36. 特別区・武三交通圏（東京都） 36出典：政府統計の総合窓口(e-Stat)（https://www.e-stat.go.jp/）

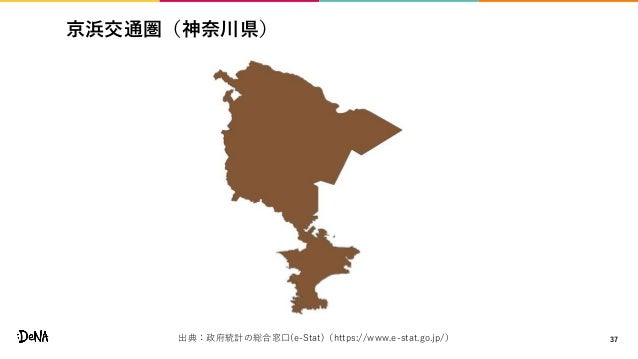

37. 京浜交通圏（神奈川県） 37出典：政府統計の総合窓口(e-Stat)（https://www.e-stat.go.jp/）

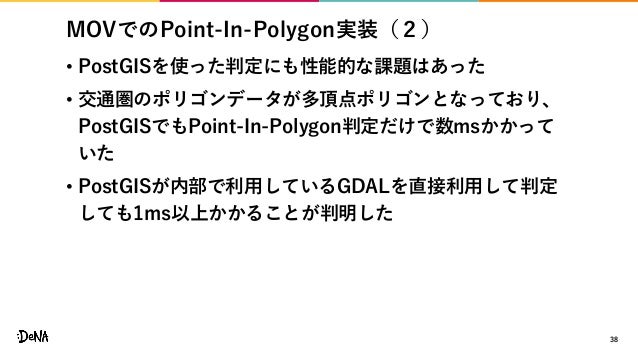

38. MOVでのPoint-In-Polygon実装（２） • PostGISを使った判定にも性能的な課題はあった • 交通圏のポリゴンデータが多頂点ポリゴンとなっており、 PostGISでもPoint-In-Polygon判定だけで数msかかっていた • PostGISが内部で利用しているGDALを直接利用して判定しても1ms以上かかることが判明した 38

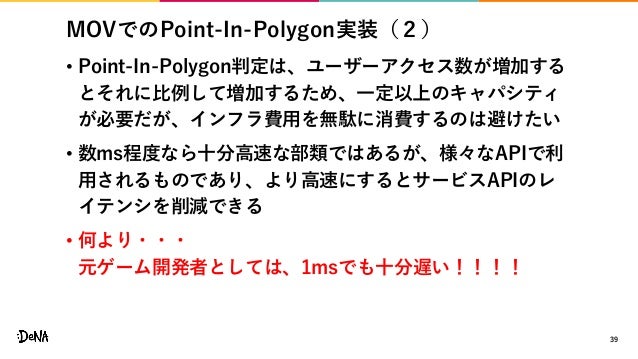

39. MOVでのPoint-In-Polygon実装（２） • Point-In-Polygon判定は、ユーザーアクセス数が増加するとそれに比例して増加するため、一定以上のキャパシティが必要だが、インフラ費用を無駄に消費するのは避けたい • 数ms程度なら十分高速な部類ではあるが、様々なAPIで利用されるものであり、より高速にするとサービスAPIのレイテンシを削減できる • 何より・・・元ゲーム開発者としては、1msでも十分遅い！！！！ 39

40. 40 そして、超最適化へ・・・

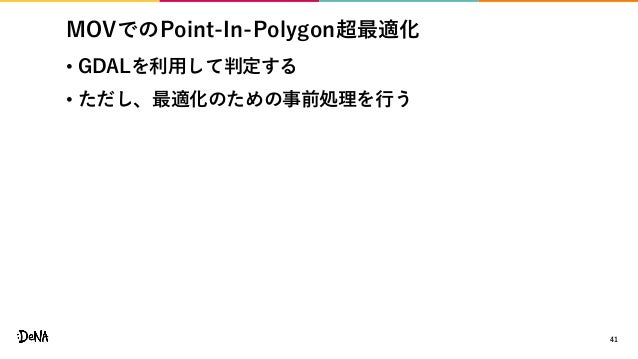

41. MOVでのPoint-In-Polygon超最適化 • GDALを利用して判定する • ただし、最適化のための事前処理を行う 41

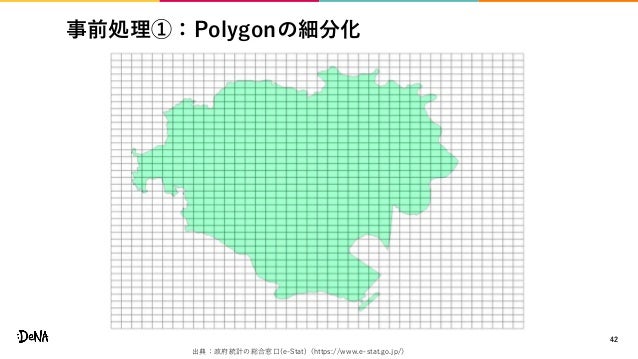

42. 事前処理①：Polygonの細分化 42 出典：政府統計の総合窓口(e-Stat)（https://www.e-stat.go.jp/）

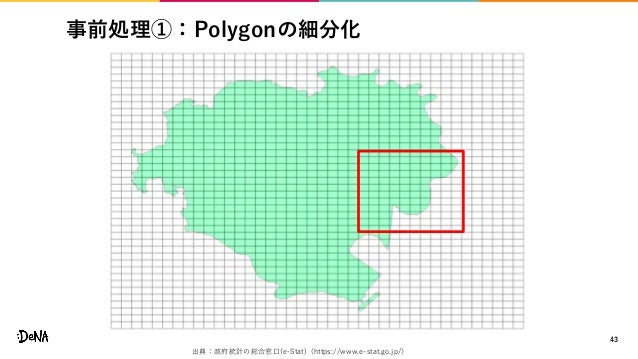

43. 事前処理①：Polygonの細分化 43 出典：政府統計の総合窓口(e-Stat)（https://www.e-stat.go.jp/）

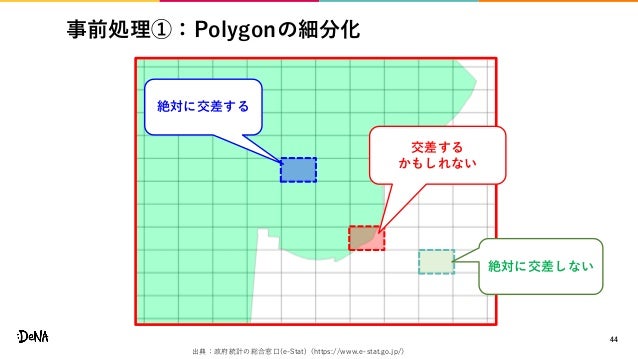

44. 事前処理①：Polygonの細分化 44 絶対に交差する交差するかもしれない絶対に交差しない出典：政府統計の総合窓口(e-Stat)（https://www.e-stat.go.jp/）

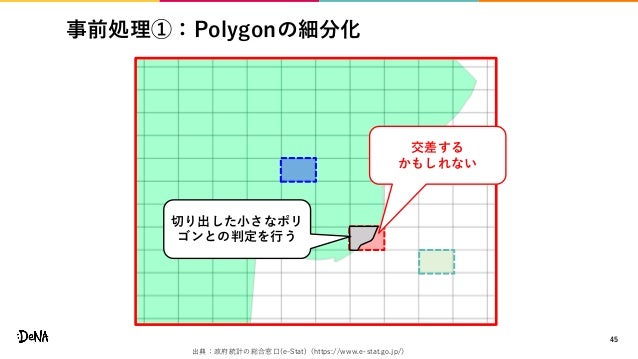

45. 事前処理①：Polygonの細分化 45 切り出した小さなポリゴンとの判定を行う交差するかもしれない出典：政府統計の総合窓口(e-Stat)（https://www.e-stat.go.jp/）

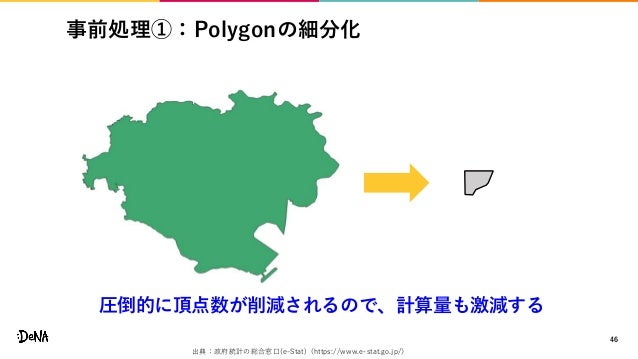

46. 事前処理①：Polygonの細分化 46 圧倒的に頂点数が削減されるので、計算量も激減する出典：政府統計の総合窓口(e-Stat)（https://www.e-stat.go.jp/）

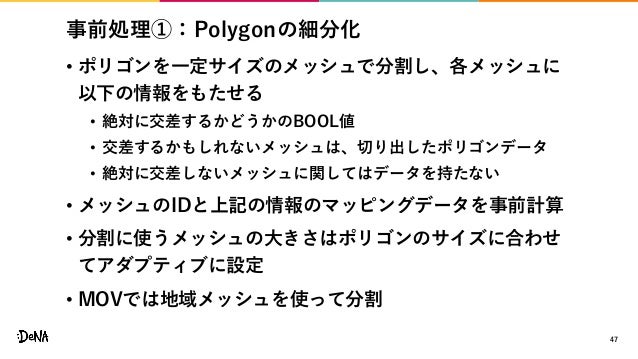

47. 事前処理①：Polygonの細分化 • ポリゴンを一定サイズのメッシュで分割し、各メッシュに以下の情報をもたせる • 絶対に交差するかどうかのBOOL値 • 交差するかもしれないメッシュは、切り出したポリゴンデータ • 絶対に交差しないメッシュに関してはデータを持たない • メッシュのIDと上記の情報のマッピングデータを事前計算 • 分割に使うメッシュの大きさはポリゴンのサイズに合わせてアダプティブに設定 • MOVでは地域メッシュを使って分割 47

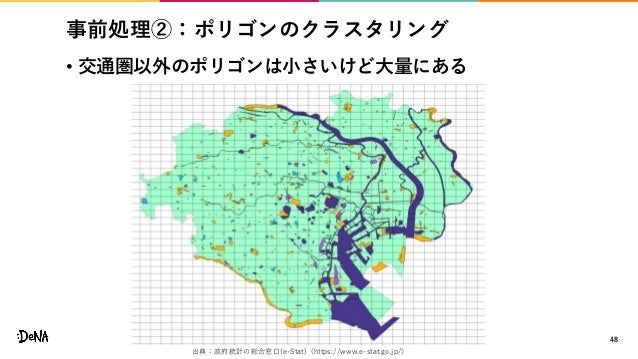

48. 事前処理②：ポリゴンのクラスタリング • 交通圏以外のポリゴンは小さいけど大量にある 48 出典：政府統計の総合窓口(e-Stat)（https://www.e-stat.go.jp/）

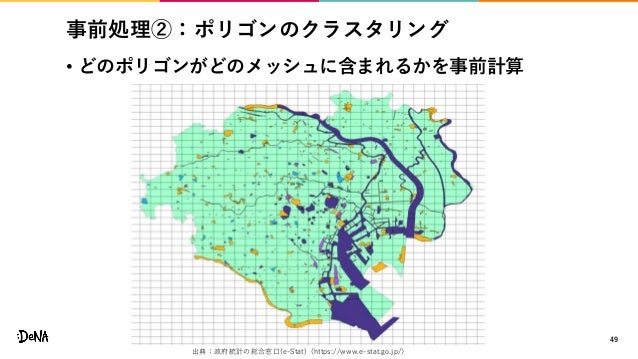

49. 事前処理②：ポリゴンのクラスタリング • どのポリゴンがどのメッシュに含まれるかを事前計算 49 出典：政府統計の総合窓口(e-Stat)（https://www.e-stat.go.jp/）

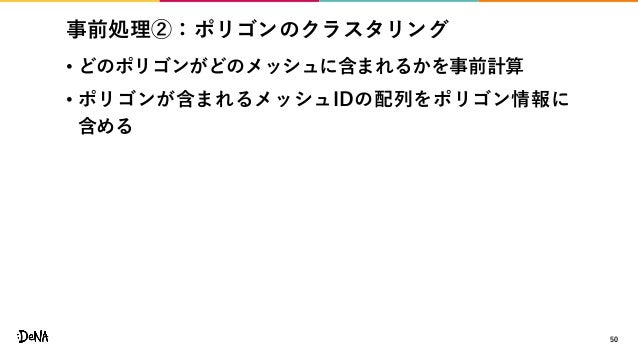

50. 事前処理②：ポリゴンのクラスタリング • どのポリゴンがどのメッシュに含まれるかを事前計算 • ポリゴンが含まれるメッシュIDの配列をポリゴン情報に含める 50

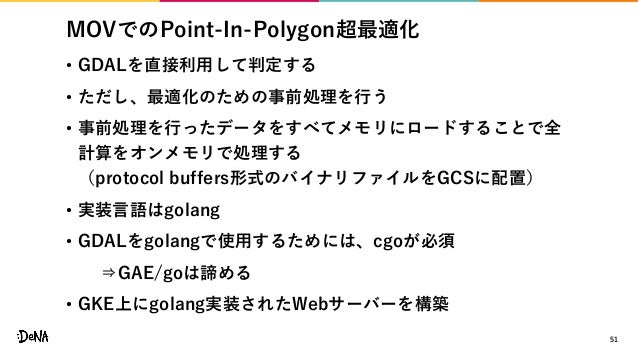

51. MOVでのPoint-In-Polygon超最適化 • GDALを直接利用して判定する • ただし、最適化のための事前処理を行う • 事前処理を行ったデータをすべてメモリにロードすることで全計算をオンメモリで処理する（protocol buffers形式のバイナリファイルをGCSに配置） • 実装言語はgolang • GDALをgolangで使用するためには、cgoが必須 ⇒GAE/goは諦める • GKE上にgolang実装されたWebサーバーを構築 51

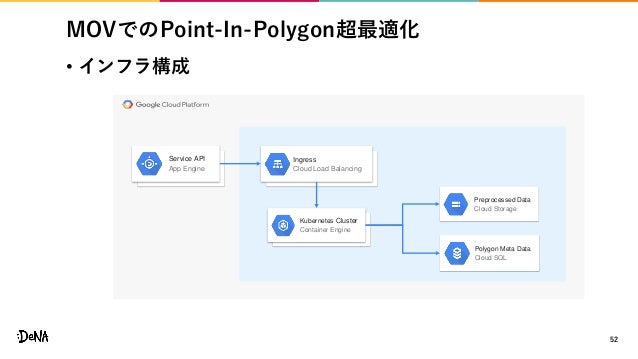

52. MOVでのPoint-In-Polygon超最適化 • インフラ構成 52 Kubernetes Cluster Container Engine Ingress Cloud Load Balancing Preprocessed Data Cloud Storage Polygon Meta Data Cloud SQL Service API App Engine

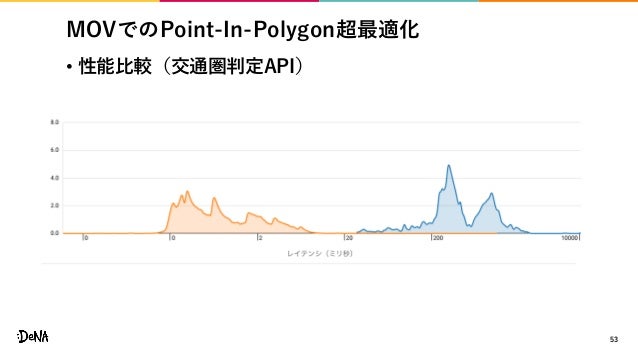

53. MOVでのPoint-In-Polygon超最適化 • 性能比較（交通圏判定API） 53

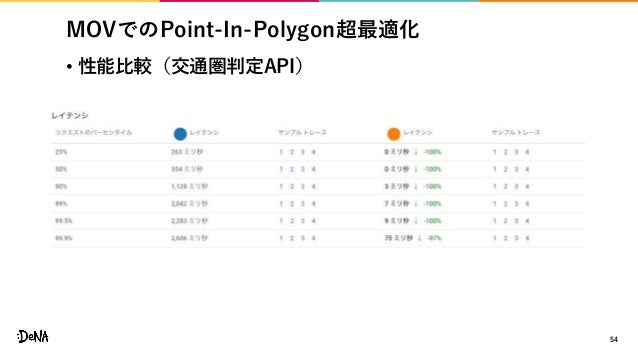

54. MOVでのPoint-In-Polygon超最適化 • 性能比較（交通圏判定API） 54

55. MOVでのPoint-In-Polygon超最適化 • 性能比較（配車禁止エリア判定API） 55

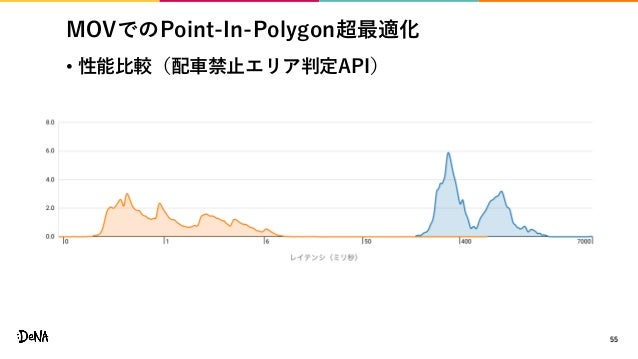

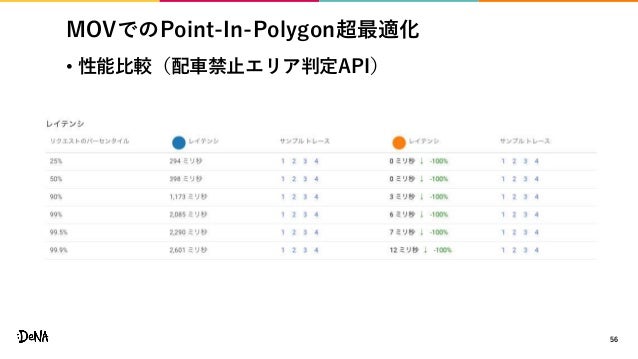

56. MOVでのPoint-In-Polygon超最適化 • 性能比較（配車禁止エリア判定API） 56

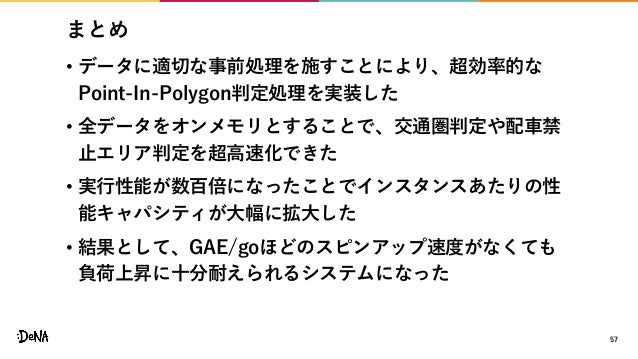

57. まとめ • データに適切な事前処理を施すことにより、超効率的な Point-In-Polygon判定処理を実装した • 全データをオンメモリとすることで、交通圏判定や配車禁止エリア判定を超高速化できた • 実行性能が数百倍になったことでインスタンスあたりの性能キャパシティが大幅に拡大した • 結果として、GAE/goほどのスピンアップ速度がなくても負荷上昇に十分耐えられるシステムになった 57
