ソフトウェアの導入

必要なソフトウェア

Spinelの導入

ドライバのインストールに引き続き、チューナーアクセス制御に使う「Spinel」を導入します。

ファイルの配置

1. 解凍した「Spinel（Spinel_ver3.6.1.1.7z）」中の「Spinel3」フォルダを「TV」フォルダにコピーする。


2. 解凍した「BonDriver_PT3-ST（お試し人柱版4）」中の「x86」フォルダの中身（6ファイル）を「Spinel3」中の「BonDriver」フォルダにコピーする。


3. 「BonDriver_PT3-S.dll」と「BonDriver_PT3-T.dll」のコピーを作る。
   ※Ctrlキーを押しながら2つのファイルを選択、空白にドラッグ&ドロップするとコピー可能


4. 「BonDriver_PT3-S.dll」を「BonDriver_PT3-S0.dll」に、「BonDriver_PT3-S - コピー.dll」を「BonDriver_PT3-S1.dll」に名前を変更する。
   ※チャンネル数（今回は2ch）に合わせてファイルを用意


5. 同様に、「BonDriver_PT3-T.dll」を「BonDriver_PT3-T0.dll」に、「BonDriver_PT3-T - コピー.dll」を「BonDriver_PT3-T1.dll」に名前を変更する。


6. 解凍した「ChListSet_PT3_20121001（ChListSet_PT3_20121001.zip）」中の「TVTest」フォルダにある「BonDriver_PT3-S.ChSet.txt」を「Spinel3」中の「BonDriver」フォルダに上書きする。


7. 自宅に設置したパラボラアンテナでBS/CS放送を受信している場合は、「BonDriver_PT3-ST.ini」をメモ帳などで開き、「UseLNB=1」に書き換え、保存する。
   ※地上波のみ受信の場合は不要
   ※ケーブルTVや共同アンテナなどを使っている場合、給電装置が他にある場合（信号増幅装置を設置しているなど）は不要



PT3向けに設定の変更

「BonDriverMapping.json」と「EarthSoft.xml」ファイルに必要な記述を書き込み、設定を行います。

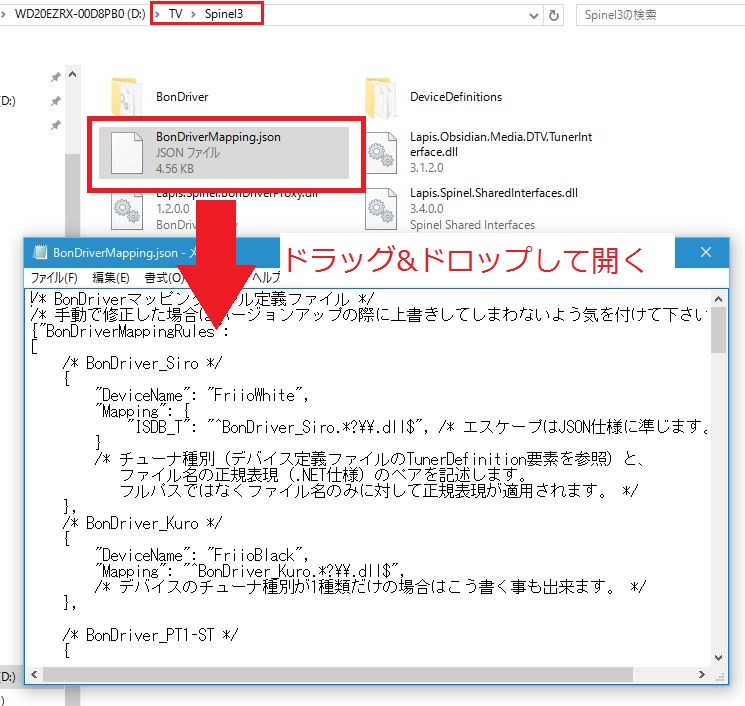

1. 「Spinel3」フォルダにある「BonDriverMapping.json」をメモ帳などで開く。
   ※先にメモ帳を起動しておき、その上にドラッグ&ドロップすると簡単


2. 以下の内容を本文末尾の「]}」の直前に追記し、保存する。

       /* BonDriver_PT3-ST */
       {
           "DeviceName": "PT3",
           "Mapping": {
               "ISDB_T": "^BonDriver_PT3-T.*?\\.dll$",
               "ISDB_S": "^BonDriver_PT3-S.*?\\.dll$",
           }
       },



3. 同様に、「Spinel3」中の「DeviceDefinitions」フォルダにある「EarthSoft.xml」をメモ帳などで開く。

4. 以下の内容を本文末尾の「</DeviceDefinitions>」の直前に追記し、保存する。

     <DeviceDefinition DeviceName="PT3" DisplayName="EarthSoft PT3">
       <TunerDefinitions>
         <TunerDefinition TunerType="ISDB_T" Count="2">
           <ChannelCategories>
             <ChannelCategory>UHF</ChannelCategory>
             <ChannelCategory>CATV</ChannelCategory>
             <ChannelCategory>VHF</ChannelCategory>
           </ChannelCategories>
         </TunerDefinition>
         <TunerDefinition TunerType="ISDB_S" Count="2">
           <ChannelCategories>
             <ChannelCategory>BS</ChannelCategory>
             <ChannelCategory>CS110</ChannelCategory>
           </ChannelCategories>
         </TunerDefinition>
       </TunerDefinitions>
     </DeviceDefinition>




動作の確認

Spinelを実行して動作するかを確認します。

1. 「Spinel3」フォルダにある「Spinel.exe」をダブルクリックし、実行する。

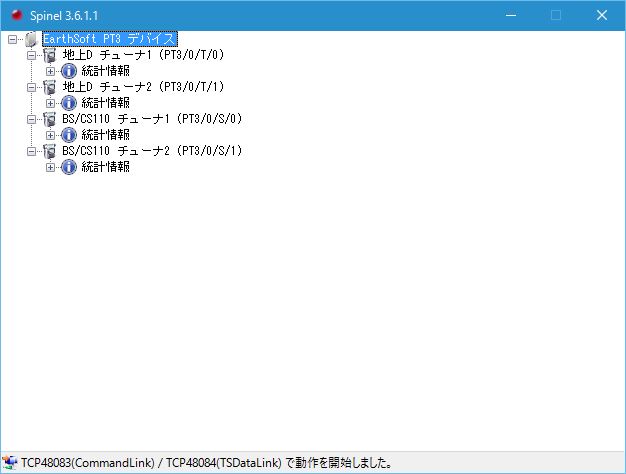

2. 全てのチャンネルが認識され、画像のような表示になっていることを確認し、閉じる。



BonDriver Spinelの作成

後述するTVTestやEpgDataCap_Bonで必要となるBonDriver Spinelを作成します。
※Spinelを通して放送波を受けるためのドライバ

1. 解凍した「BonDriver Spinel（BonDriver_Spinel_ver3.5.3.0.7z）」中の「BonDriver_Spinel3」フォルダにある「x86」フォルダを開く。

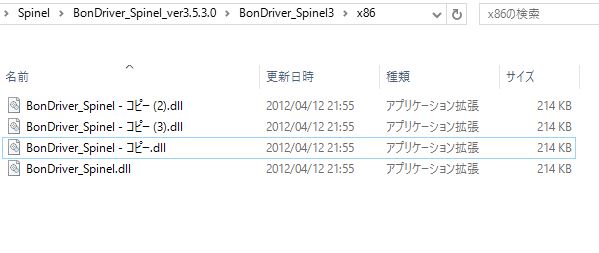

2. 「BonDriver_Spinel.dll」が1つあるので、3回コピーして計4つにする。

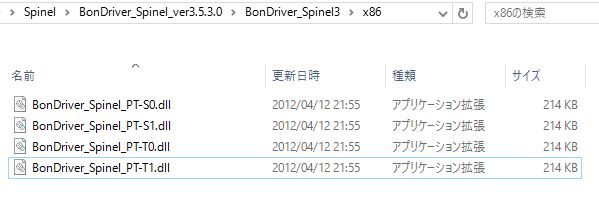

3. それぞれファイル名を「BonDriver_Spinel_PT-S0.dll」「BonDriver_Spinel_PT-S1.dll」「BonDriver_Spinel_PT-T0.dll」「BonDriver_Spinel_PT-T1.dll」に変更する。
   ※全て同じファイルなので、どれをどれに変更するかは任意


4. 「BonDriver_Spinel3」フォルダに「BonDriver_Spinel.dll.ini」が1つあるので、同様に3回コピーして計4つにする。


5. それぞれファイル名を「BonDriver_Spinel_PT-S0.dll.ini」「BonDriver_Spinel_PT-S1.dll.ini」「BonDriver_Spinel_PT-T0.dll.ini」「BonDriver_Spinel_PT-T1.dll.ini」に変更する。
   ※全て同じファイルなので、どれをどれに変更するかは任意


6. 「BonDriver_Spinel_PT-S0.dll.ini」をメモ帳などで開き、「TunerPath = "PT3/0/S/0"」と書き換えて保存する。


7. 同様に、
   「BonDriver_Spinel_PT-S1.dll.ini」は「TunerPath = "PT3/0/S/1"」、
   「BonDriver_Spinel_PT-T0.dll.ini」は「TunerPath = "PT3/0/T/0"」、
   「BonDriver_Spinel_PT-T1.dll.ini」は「TunerPath = "PT3/0/T/1"」
   にそれぞれ書き換える。

自動起動の設定

TVTestの導入

Spinelの導入が終わったら、TVを視聴するソフトウェア「TVTest」を導入します。

MPEG2デコーダのインストール

ファイルの配置

1. 解凍した「TVTest（TVTest_0.7.23.zip）」中の「TVTest_0.7.23」フォルダを「TV」フォルダにコピーする。


2. フォルダ名を「TVTest」に変更する。
   ※わかりやすくするためなので必須ではない。任意の名前で可。

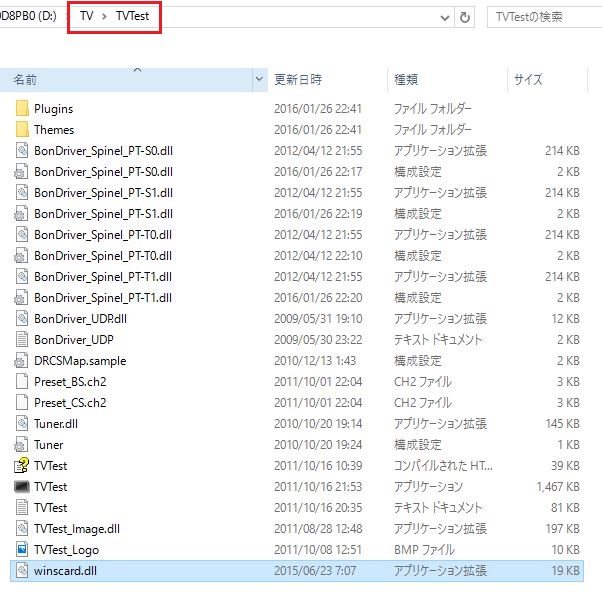

3. 「BonDriver Spinelの作成」で作成した4つの「BonDriver_Spinel_PT-○○.dll」と4つの「BonDriver_Spinel_PT-○○.dll.ini」の計8つを「TVTest」フォルダにコピーする。


4. 解凍したwinscard.dll（softcas.zip）ファイル中の「Win32」フォルダにある「winscard.dll」を「TVTest」フォルダにコピーする。



初期設定と動作確認

TVTestを起動し、初期設定と動作確認を行います。

1. 「Spinel3」フォルダ内の「Spinel.exe」をダブルクリックし、起動しておく。
   ※最小化してもOK。最小化するとタスクバーに表示される。
2. 「TVTest」フォルダ内の「TVTest.exe」をダブルクリックし、起動する。


3. 「ドライバ」の右端の下矢印マークをクリックし、「BonDriver_Spinel_PT-T0.dll」をクリックして選択する。


4. 「デコーダ」の「デフォルト」と書かれている部分をクリックし、「LAV Video Decoder」をクリックして選択する。

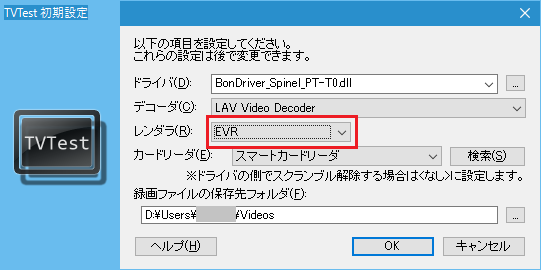

5. 「レンダラ」の「デフォルト」と書かれている部分をクリックし、「EVR」をクリックして選択する。


6. 「録画ファイルの保存先フォルダ」欄の右端にある「...」をクリックし、録画ファイル保存先を指定する。
   ※空いているHDDだったGドライブを指定した。任意の場所で可。


7. 「OK」をクリックし、初期設定を終了する。

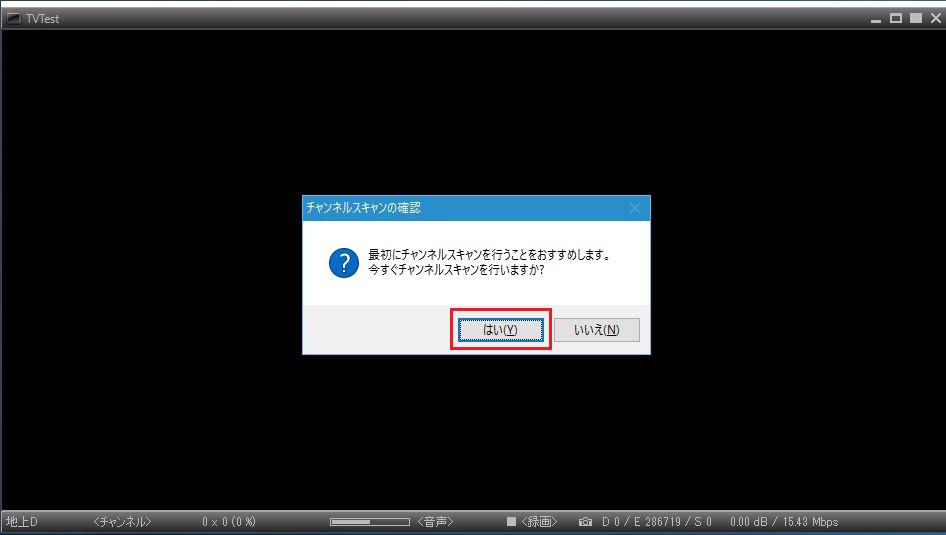

8. 「チャンネルスキャンの確認画面」が表示されるので、「はい」をクリックする。


9. TVTestの設定の「チャンネルスキャン」が表示されるので、「スキャン開始」をクリックする。


10. 「チャンネルスキャン中...」と表示されるので、スキャンが終了してウィンドウが消えるまで待つ。


11. 「チャンネル一覧」に受信できるチャンネルが表示されていることを確認し、「OK」をクリックする。


12. TVTestの視聴画面上で右クリックし、「チャンネル」から適当なチャンネルをクリックする。


13. 映像と音声が表示され、視聴できていることを確認する。
    ※実際の放送映像のため、画像は塗りつぶしています。


14. 画面左下の「地上D」と表示されている部分をクリックし、「BonDriver_Spinel_PT-T1」（地デジの2ch目）をクリックして切り替える。


15. TVTestの視聴画面上で右クリックし、「設定」をクリックする。


16. 設定画面の左側のメニューから「チャンネルスキャン」をクリックする。


17. 手順9～13をもう一度繰り返し、「BonDriver_Spinel_PT-T1」の設定を完了する。
18. 視聴画面左下の「地上D」と表示されている部分をクリックし、「BonDriver_Spinel_PT-S0」（BS/CSの1ch目）をクリックして切り替える。

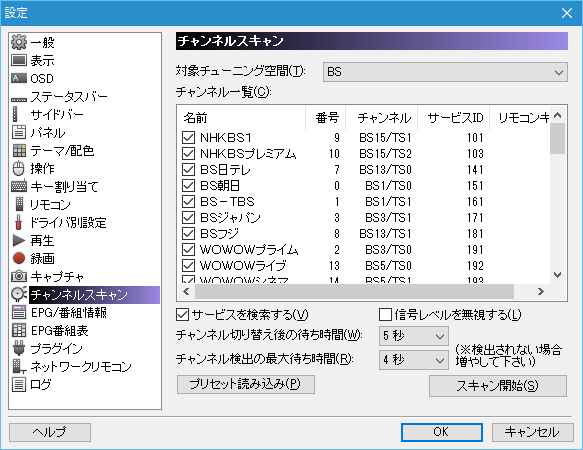

19. 手順15と16を行い、BSチャンネルスキャン画面を表示させる。


20. 手順9と10を行う。
21. 右上の「対象チューニング空間」をクリックし、「CS110」に切り替える。


22. 手順9～13を行う。
23. 同様に、手順18～23を行い、「BonDriver_Spinel_PT-S1」の設定を完了する。
24. 手順12や14を参考に、地デジやBS/CS、チャンネルを切り替えて4ch全てで視聴できることを確認する。

EpgDataCap_Bonの導入

ファイルの配置

1. 解凍した「EpgDataCap_Bon（人柱版10.66）」（EpgDataCap_Bon.zip）中の「x86」フォルダを「TV」フォルダにコピーする。


   EpgDataCap_Bon（人柱版10.66）フォルダからコピーして貼り付け

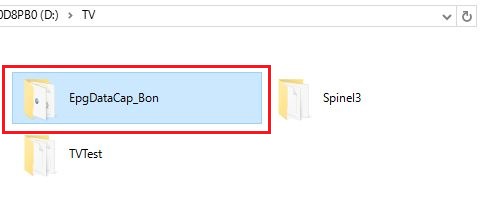

2. フォルダ名を「EpgDataCap_Bon」に変更する。
   ※わかりやすくするためなので必須ではない。任意の名前で可。


   わかりやすく名前を変更

3. 「BonDriver Spinelの作成」で作成した4つの「BonDriver_Spinel_PT-○○.dll」と4つの「BonDriver_Spinel_PT-○○.dll.ini」の計8つを「EpgDataCap_Bon」中の「BonDriver」フォルダにコピーする。


   作成したdllとiniをコピーして貼り付け

4. 4つの「BonDriver_Spinel_PT-○○.dll.ini」ファイル全てについて、「RequireExclusiveChannelControl = 1」と書き換え、保存する。
   ※iniファイルは種類が「構成設定」となっているもの


   末尾を「1」に書き換える

5. 解凍した「winscard（softcas.zip）」中の「Win32」フォルダにある「winscard.dll」を「EpgDataCap_Bon」フォルダにコピーする。


   SoftCASフォルダコピーして貼り付け

初期設定と動作確認

1. 「EpgDataCap_Bon」フォルダ内の「EpgDataCap_Bon.exe」をダブルクリックし、起動する。


2. 手順1を3回繰り返し、計4つ起動する。


   4つを同時に起動する

3. それぞれの「BonDriver」を「BonDriver_Spinel_PT-S0.dll」「BonDriver_Spinel_PT-S1.dll」「BonDriver_Spinel_PT-T0.dll」「BonDriver_Spinel_PT-T1.dll」に変更する。


   それぞれに別々のドライバを割り振る

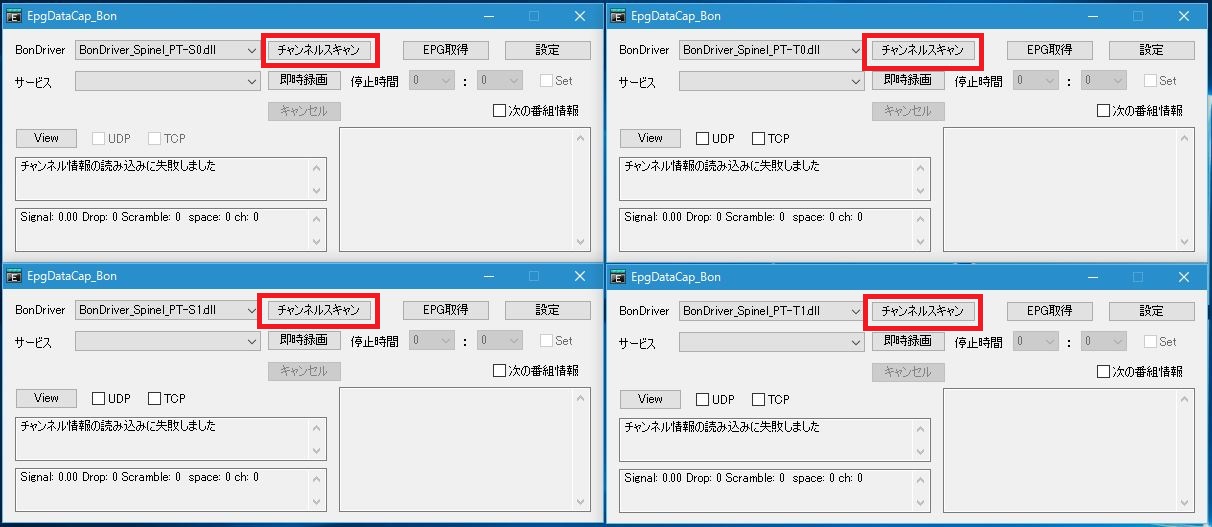

4. それぞれの画面の「チャンネルスキャン」をクリックし、4つ全てのスキャンをする。


   4つ全てのチャンネルスキャンを実行

   チャンネルスキャン実行中

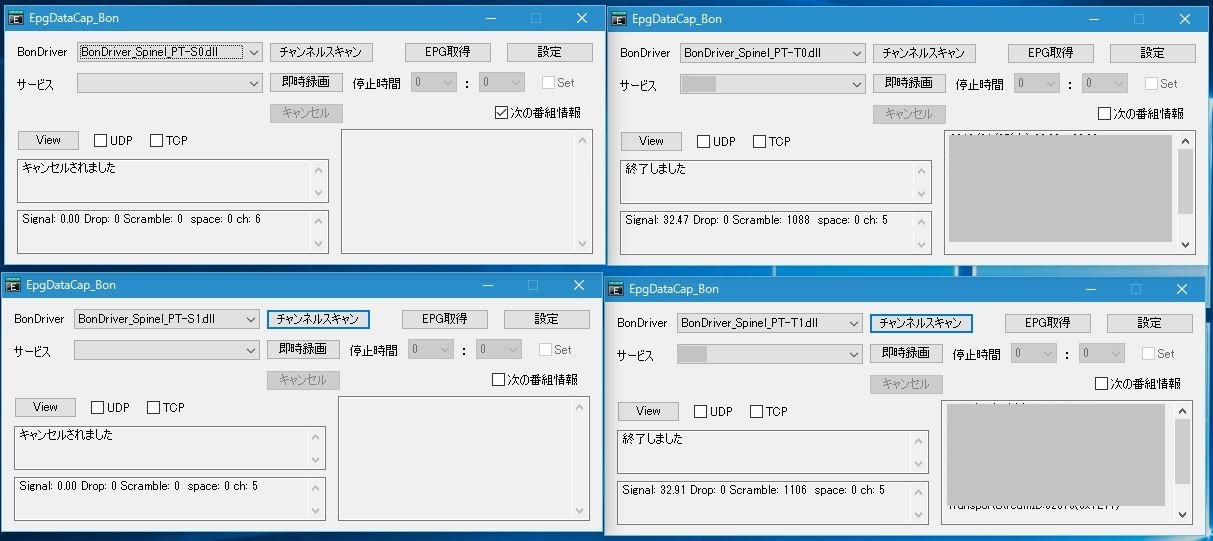

5. 「終了しました」と表示されスキャンが完了したことを確認する。
   ※私の環境ではBS/CSを受信できないのでS0/S1が「キャンセルしました」となっています

   スキャンが完了すると「終了しました」と表示

6. 4つのうち3つの画面を閉じ、残った画面の「設定」をクリックする。


   3つを閉じ、「設定」をクリック

7. 「録画保存フォルダ」の削除・追加を行う。
   ※「開く」で場所を指定、「追加」で反映。リスト上のパスをクリックし、「↑↓」で優先度変更、「削除」で削除。

8. 「動作設定」タブをクリックし、「スクランブル解除処理を行う」にチェックが付いていることを確認する。


9. 「EPG取得設定」タブをクリックし、「映像サービスのみにチェック」をクリックする。
   ※不要なサービスを除外して番組表取得時間を短縮


10. 「サービス表示設定」タブをクリックし、「映像サービスのみにチェック」をクリックする。


11. 上の「BonDriver」から他の「BonDriver_Spinel_PT-○○.dll」を選択し、全てのドライバに対して手順9と同じ作業を行う。


12. 「外部アプリケーション」タブをクリックし、「開く」をクリックして「TVTest.exe」を指定する。


13. 「OK」をクリックし、設定画面を閉じる。
14. 「BonDriver」と「サービス」欄から適当なドライバと放送局を選択し、「即時録画」をクリックする。


15. 数分経ったら「キャンセル」をクリックする。


16. 「録画を停止しますか？」と表示されるので、「はい(Y)」をクリックする。


17. 「録画保存フォルダ」に指定した場所に録画ファイルが生成されているので、再生して録画できているか確認する。
18. 「EpgDataCap_Bon」画面を閉じる。

予約録画時にPCを自動的に起動させるための設定を行います。

1. 「EpgDataCap_Bon」フォルダ内の「EpgTimer.exe」を右クリックし、「管理者として実行」をクリックして起動する。


   管理者として実行する

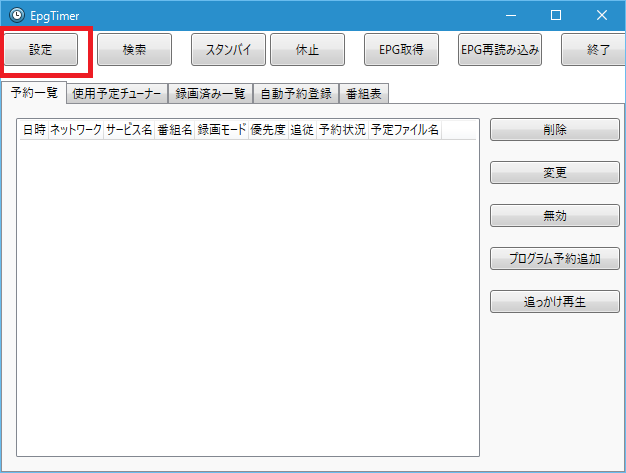

2. 「設定」をクリックする。


3. 「基本設定」の「チューナー」タブをクリックし、「チューナー数」を「1」にする。また、「EPGデータの取得に使用する」をクリックしてチェックする。
   ※「BonDriver」にあるドライバ名をクリックすると切り替え可能。全てのドライバについて設定。
   ※私の環境ではBS/CSを受信できないので地上波（T0/T1）のみ表示


4. 「EPG取得」タブをクリックし、「EPG取得時間」を設定する。
   ※時間を設定し「追加」で反映。リスト上の時間をクリックし、、「削除」で削除。
   ※PCが起動している時間を設定

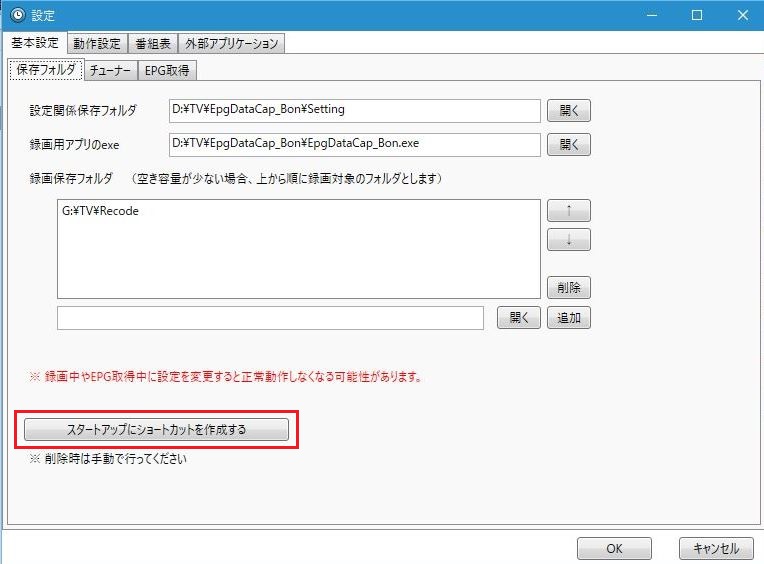

5. 「保存フォルダ」タブをクリックし、「スタートアップにショートカットを作成する」をクリックする。


6. 「動作設定」タブをクリックし、自分の環境に合わせて設定を行う。
   ※録画が出来なくなるので、録画後動作設定はシャットダウンにしないでください！

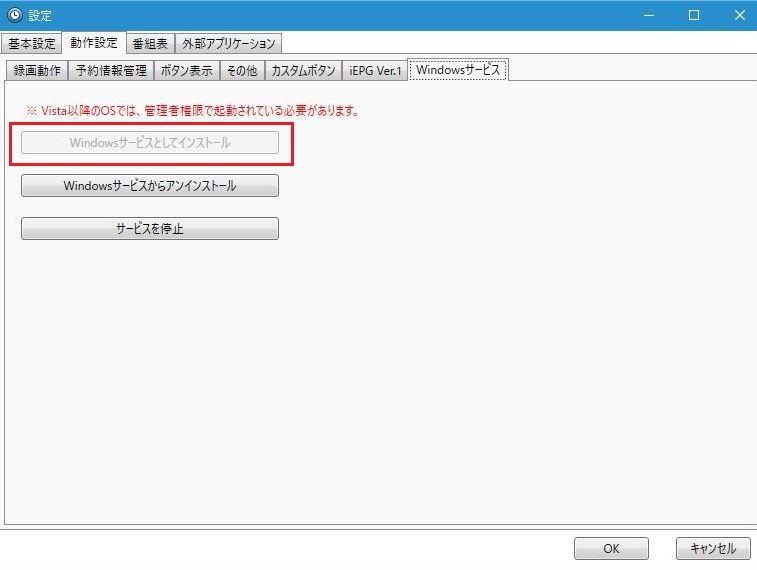

7. 「Windowsサービス」タブをクリックし、「Windowsサービスとしてインストール」をクリックする。


8. 「外部アプリケーション」タブをクリックし、「TVTest.exeパス」の右端の「開く」をクリックして「TVTest.exe」を指定する。
   また、「視聴に使用するBonDriver」の下にある「追加」をクリックし、ドライバを上の欄に追加する。ドライバ名をクリックして切り替え、全てのドライバを追加する。


9. 「OK」をクリックし、設定を閉じる。
10. 「EPG取得」をクリックし、番組表データを取得する。


11. 「最小化」ボタンをクリックし、常駐させておく。
    ※完全に終了すると予約録画ができません！
12. 「EpgDataCap_Bon」フォルダ内の「EpgTimerPlugin.tvtp」を「TVTest」フォルダ内の「Plugins」にコピーする。



※PCがシャットダウン状態では自動起動して録画ができません。必ずスリープか休止状態にしておいてください。

以上が、視聴・録画に必要なソフトウェアを導入する方法です。


普段利用する際は見るときは「TVTest」、録画するときは「EpgDataCap_Bon」を基本的に使用します。（TVTestでも録画できますが、簡易的）

「TVTest」は様々なプラグインに対応しており、別途導入することで字幕の表示やニコニコ実況・Twitterのコメントを表示などが可能です。

また、「EpgDataCap_Bon」は高度な録画予約機能を備えており、番組指定録画、ワード指定あいまい録画、遅延追従録画、正規表現による検索などができます。

※TVTestやEpgDataCap_Bonの使い方については別記事にて紹介する予定です。
