ER図の作り方【簡易版】

DBER図
More than 1 year has passed since last update.

ER図とは

Untitled (5).png

DB設計の際に作成するもの。
Entity（実体）とRelationship（関係）を把握することができる。

作り方

①　エンティティを作る


  • 四角の上にテーブル名
  • 主キーは青枠内
  • その他のキーは白枠内
  • FKにはキーの後ろに (FK) と記述

②　リレーションをはる

矢印の意味はこちらを参照。

③　依存関係を調べる

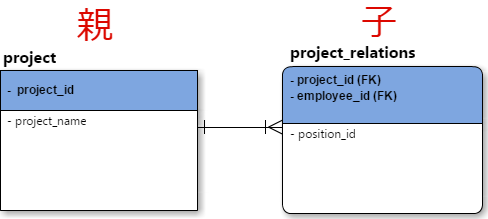

Untitled (4).png

親子関係

分類 定義
親エンティティ 「1」側のエンティティ
子エンティティ 「多」側のエンティティ

依存がある　とは

子エンティティの主キーが、親エンティティの全ての主キーを含んでいる関係。
この場合、 子エンティティを角丸にする。

参考

若手プログラマー必読！５分で理解できるER図の書き方５ステップ
五分では理解できなかった。
