Assembly manual for PocketGeiger Type1(KIT)
もくじ / Contents
- FRISKケースの加工 / Fabricate a FRISK box
- β線シールドの作成 / Create beta-radiation shield
- 電池ボックスの取り付け / Attaching a battery box
準備するもの
Make up following tools.
- FRISKのケース / a FRISK box
- ティッシュ / tissue
- ラジオペンチ / a longnose plier
- ニッパー / a nipper
- スプーン / a spoon
- 両面テープ / double-faced tape
- セロテープ / scotch tape
- ハサミ / scissors
- 10円玉 / a coin at the dia. > 23mm (0.9inch)
- 9V電池 / 006P-9V battery
- 輪ゴム / rubber band
Purchase a FRISK box, it is dutch mint candy. If you cannot get it, use some plastic box instead. Do not use metal box to avoid short circuit.
１．FRISKケースの加工 / Fabricate a FRISK box
下図のように、ニッパーとラジオペンチを使ってケースを加工します。一気に切るとケースが割れてしまうので、少しずつ徐々に切って下さい。
Cut off a lateral side of FRISK box with careful attention; do not cut off a plastic at one stroke because it brakes easily.

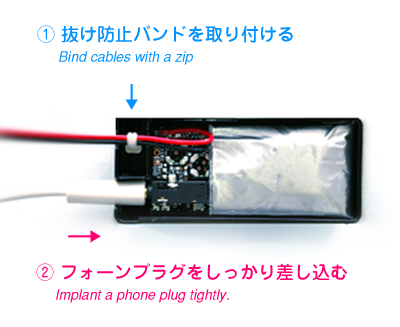

Then, install a circuit board onto the case as below and cut out an extra area of a zip.
２．β線シールドの作成 / Create beta-radiation shield
ベータ線を遮蔽するため、下図のように10円玉をセロテープで貼り付けます。
Attach a coin (dia. > 0.9inch) onto the circuit board to stop beta radiation.
（写真の基板は旧タイプのものです）
You can create a shield with aluminium foil in your kitchen, instead of a coin. For more information, please check on-line manual.
３．電池ボックスの取り付け / Attaching a battery box
100円ショップなどで9V電池を購入し、＋と－を間違えないようにして電池ボックスに収めてください。このとき多少の力が必要ですので、必要に応じてスプーンの柄などをテコにして使って下さい。
Install 006P/9V battery into a battery box, using a handle of a spoon for leverage if needed.
次のように、電池ボックスとケースを両面テープで貼り付けます。
Affix double-faced adhesive tape on a cover of a battery box.
フタが開かないように、全体を輪ゴムでとめます。テープで接着してしまうと電池ボックスのフタが開かなくなることがありますので、いつでも取り外せる輪ゴムを使うことを推奨します。
Tie them with a rubber band.
以上で完成です、お疲れ様でした！
さっそく測定するには、引き続きユーザーズマニュアルをご覧下さい。
