Istioサービスメッシュ入門

1. Slides for Workshop Session at Azure Antenna Sept, 2018

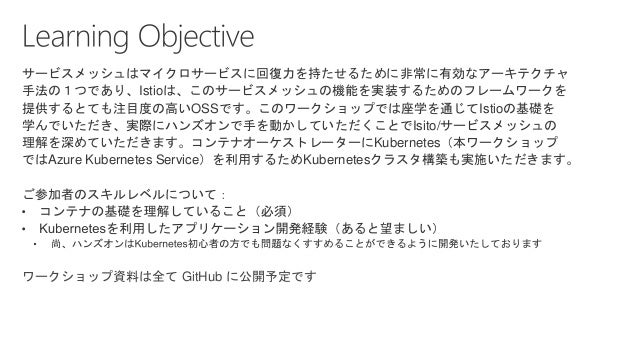

2. サービスメッシュはマイクロサービスに回復力を持たせるために非常に有効なアーキテクチャ手法の１つであり、Istioは、このサービスメッシュの機能を実装するためのフレームワークを提供するとても注目度の高いOSSです。このワークショップでは座学を通じてIstioの基礎を学んでいただき、実際にハンズオンで手を動かしていただくことでIsito/サービスメッシュの理解を深めていただきます。コンテナオーケストレーターにKubernetes（本ワークショップではAzure Kubernetes Service）を利用するためKubernetesクラスタ構築も実施いただきます。ご参加者のスキルレベルについて：ワークショップ資料は全て GitHub に公開予定です

3. Kubernetes: デファクトオーケストレーターポータブル Public, private, hybrid, multi-cloud 拡張可能 Modular, pluggable, hookable, composable 自己回復（Self-healing） Auto-placement, auto-restart, auto-replication, auto-scaling

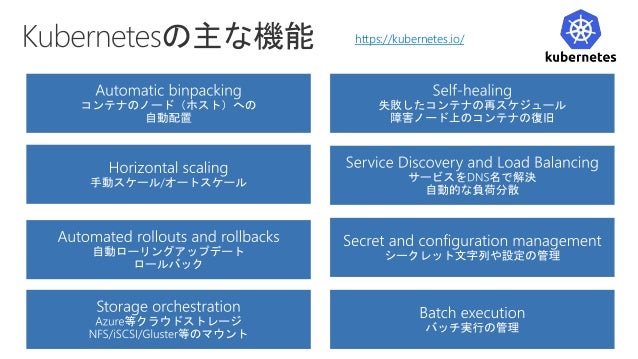

4. https://kubernetes.io/

5. Master VM Master VM Master VM Worker Node Worker Node Worker Node Worker Node Worker Node Worker Node

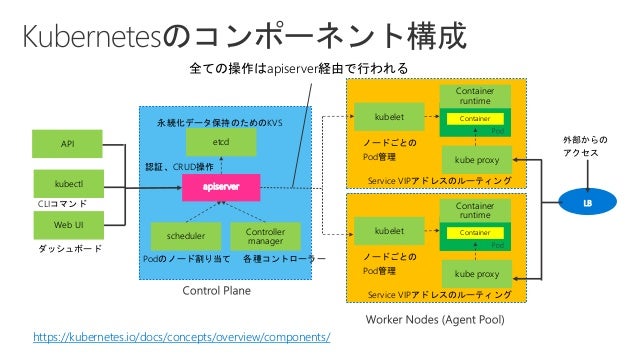

6. kubectl apiserver Web UI etcd scheduler Controller manager kubelet kube proxy Container LBCLIコマンドダッシュボード永続化データ保持のためのKVS 認証、CRUD操作 Podのノード割り当て各種コントローラーノードごとの Pod管理 Service VIPアドレスのルーティング外部からのアクセス https://kubernetes.io/docs/concepts/overview/components/ 全ての操作はapiserver経由で行われる API Container runtime kubelet kube proxy Container ノードごとの Pod管理 Service VIPアドレスのルーティング Container runtime

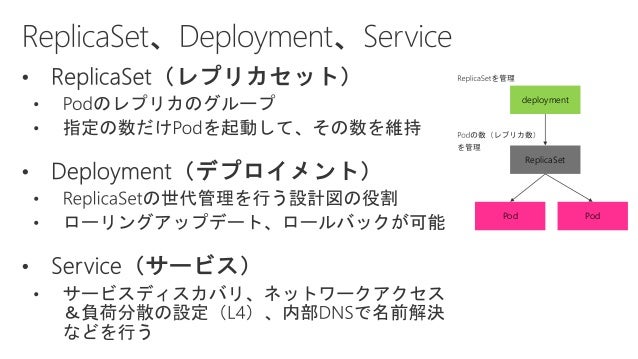

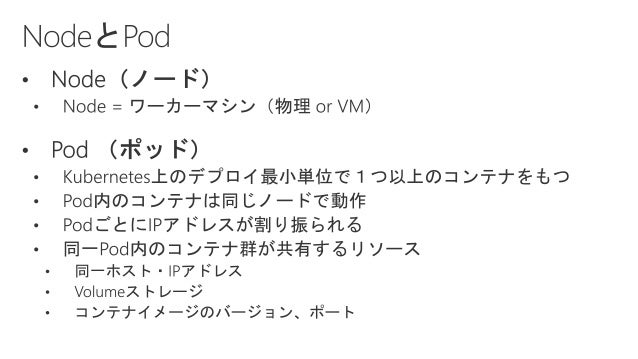

7. deployment ReplicaSet Pod Pod

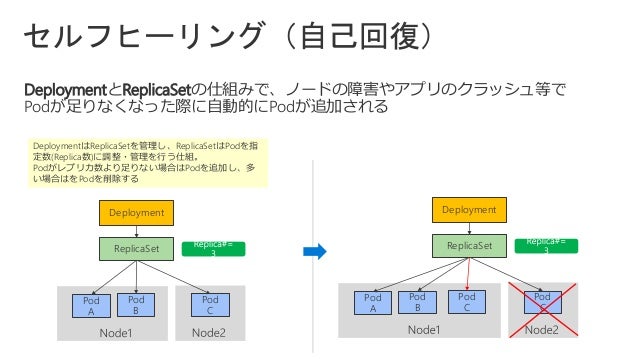

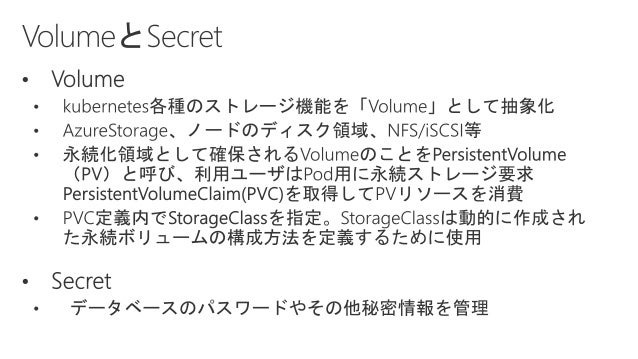

8. DeploymentとReplicaSetの仕組みで、ノードの障害やアプリのクラッシュ等で Podが足りなくなった際に自動的にPodが追加される DeploymentはReplicaSetを管理し、ReplicaSetはPodを指定数(Replica数)に調整・管理を行う仕組。 Podがレプリカ数より足りない場合はPodを追加し、多い場合はをPodを削除する Deployment ReplicaSet Pod A Pod B Pod C Deployment ReplicaSet Pod A Pod B Pod C Pod C

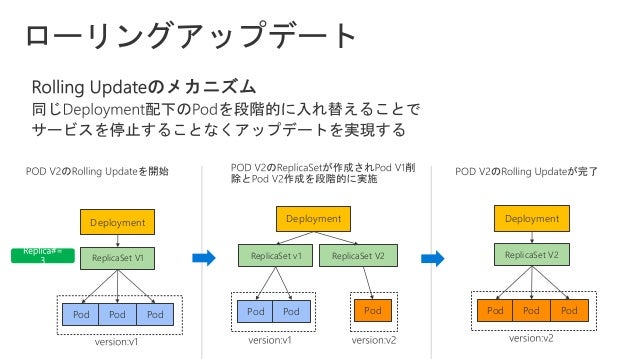

9. Deployment ReplicaSet V1 Pod Pod Pod Deployment ReplicaSet v1 Pod Pod ReplicaSet V2 Pod Deployment ReplicaSet V2 Pod Pod Pod

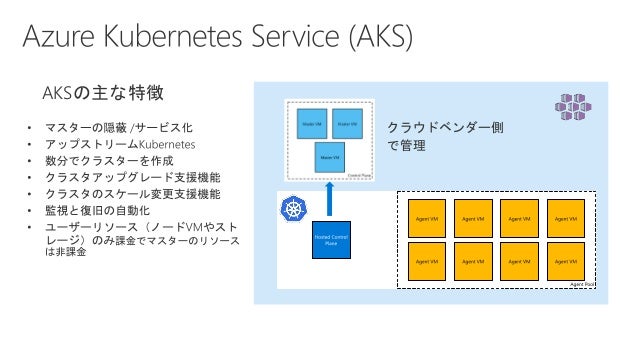

10. AKSの主な特徴

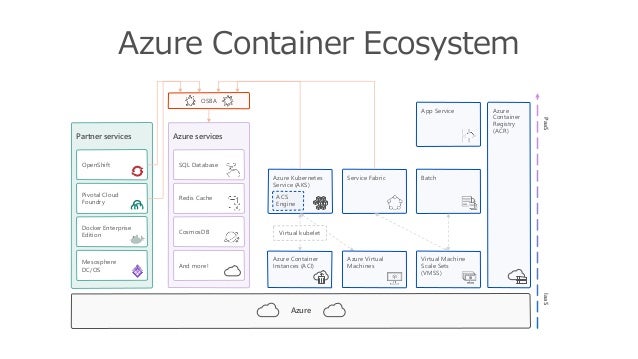

11. Azure Container Ecosystem IaaSPaaS Azure services SQL Database Redis Cache CosmosDB And more! Partner services OpenShift Pivotal Cloud Foundry Docker Enterprise Edition Mesosphere DC/OS Azure Azure Container Registry (ACR) OSBA Azure Kubernetes Service (AKS) ACS Engine Batch Azure Container Instances (ACI) Azure Virtual Machines Virtual Machine Scale Sets (VMSS) Service Fabric Virtual kubelet App Service

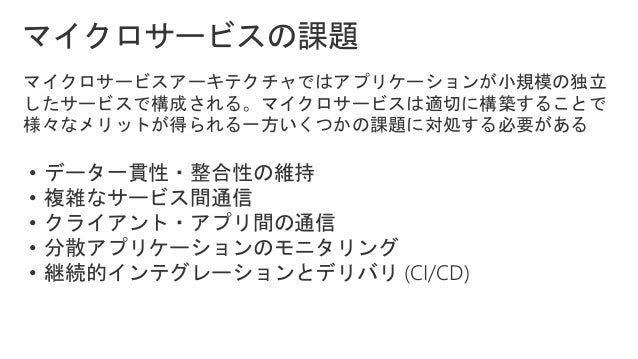

12. マイクロサービスアーキテクチャではアプリケーションが小規模の独立したサービスで構成される。マイクロサービスは適切に構築することで様々なメリットが得られる一方いくつかの課題に対処する必要がある • データ一貫性・整合性の維持 • 複雑なサービス間通信 • クライアント・アプリ間の通信 • 分散アプリケーションのモニタリング • 継続的インテグレーションとデリバリ (CI/CD)

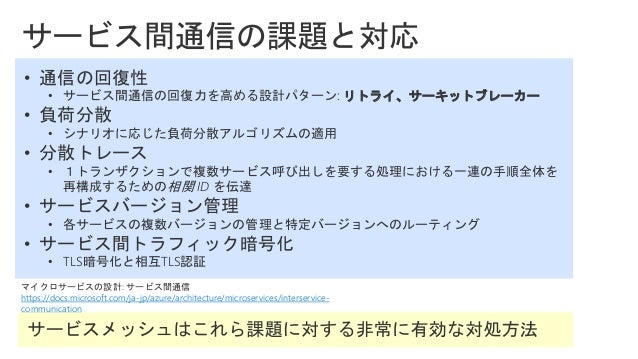

13. マイクロサービスの設計: サービス間通信 https://docs.microsoft.com/ja-jp/azure/architecture/microservices/interservice- communication • 通信の回復性 • サービス間通信の回復力を高める設計パターン: リトライ、サーキットブレーカー • 負荷分散 • シナリオに応じた負荷分散アルゴリズムの適用 • 分散トレース • １トランザクションで複数サービス呼び出しを要する処理における一連の手順全体を再構成するための相関 ID を伝達 • サービスバージョン管理 • 各サービスの複数バージョンの管理と特定バージョンへのルーティング • サービス間トラフィック暗号化 • TLS暗号化と相互TLS認証

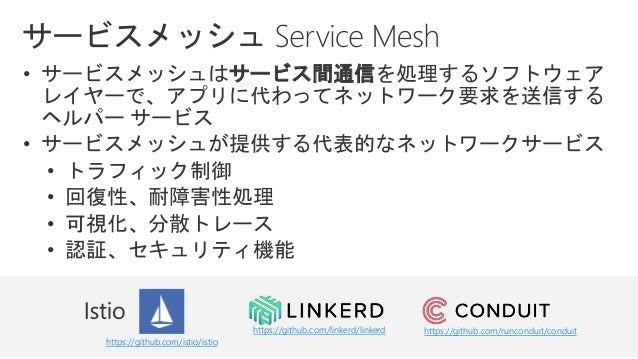

14. • サービスメッシュはサービス間通信を処理するソフトウェアレイヤーで、アプリに代わってネットワーク要求を送信するヘルパーサービス • サービスメッシュが提供する代表的なネットワークサービス • トラフィック制御 • 回復性、耐障害性処理 • 可視化、分散トレース • 認証、セキュリティ機能 https://github.com/istio/istio https://github.com/linkerd/linkerd https://github.com/runconduit/conduit

15. https://istio.io

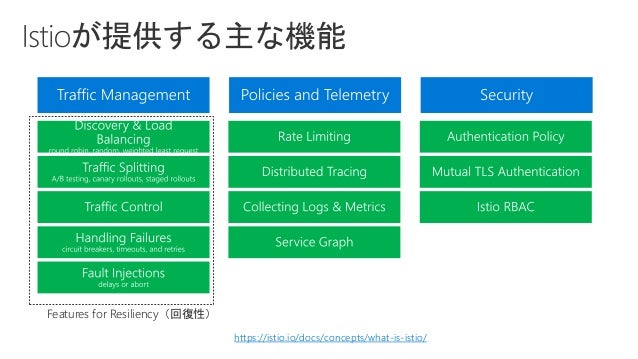

16. https://istio.io/docs/concepts/what-is-istio/ Features for Resiliency（回復性）

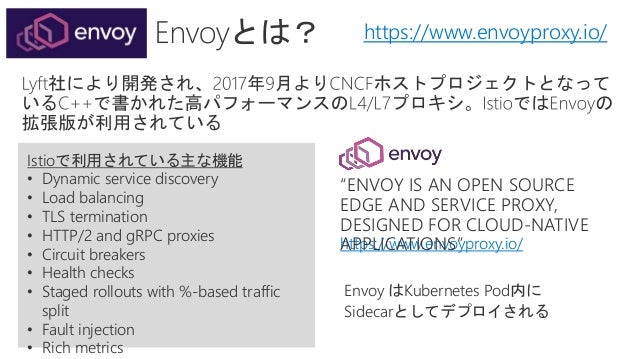

17. Istioで利用されている主な機能 • Dynamic service discovery • Load balancing • TLS termination • HTTP/2 and gRPC proxies • Circuit breakers • Health checks • Staged rollouts with %-based traffic split • Fault injection • Rich metrics https://www.envoyproxy.io/ Envoy はKubernetes Pod内に Sidecarとしてデプロイされる “ENVOY IS AN OPEN SOURCE EDGE AND SERVICE PROXY, DESIGNED FOR CLOUD-NATIVE APPLICATIONS” https://www.envoyproxy.io/

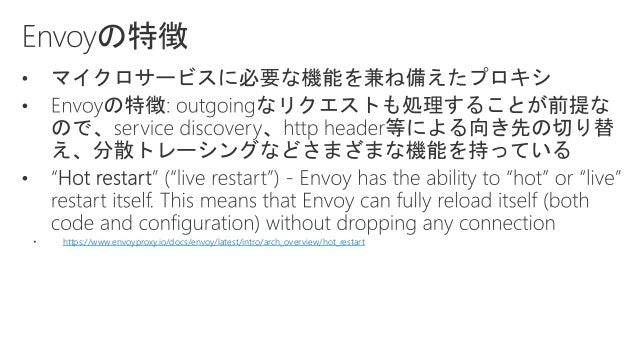

18. https://www.envoyproxy.io/docs/envoy/latest/intro/arch_overview/hot_restart

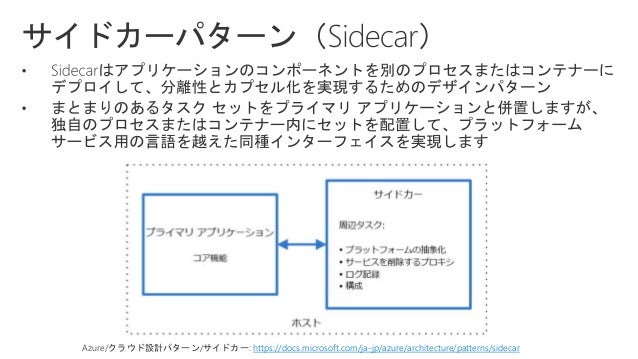

19. Azure/クラウド設計パターン/サイドカー: https://docs.microsoft.com/ja-jp/azure/architecture/patterns/sidecar

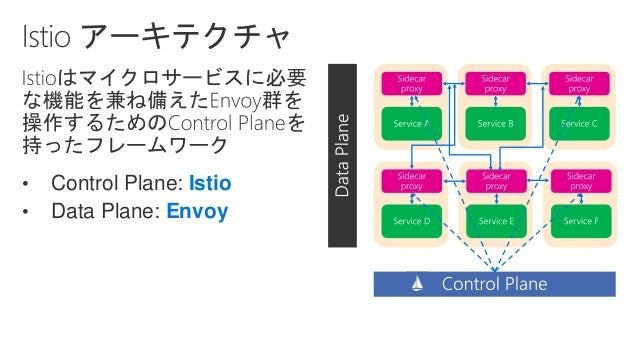

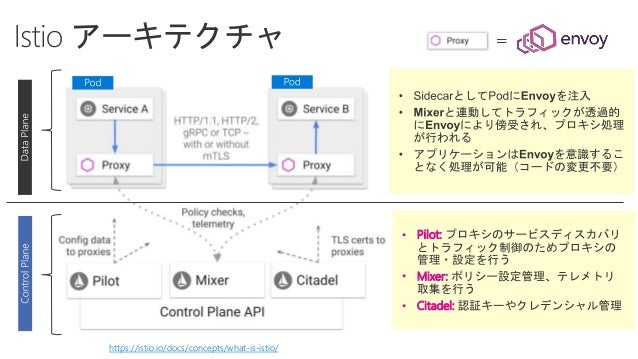

20. • Control Plane: Istio • Data Plane: Envoy

21. • Pilot: • Mixer: • Citadel: https://istio.io/docs/concepts/what-is-istio/

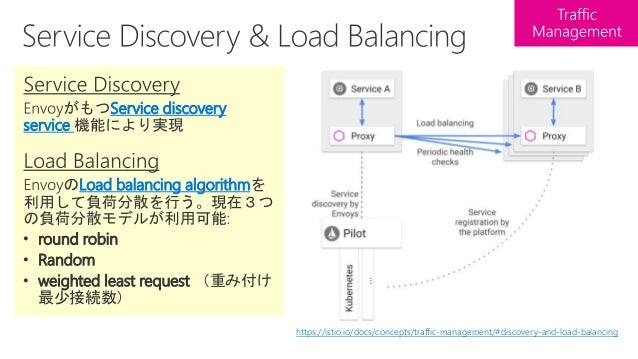

22. https://istio.io/docs/concepts/traffic-management/#discovery-and-load-balancing Service discovery service Load balancing algorithm • round robin • Random • weighted least request （重み付け最少接続数）

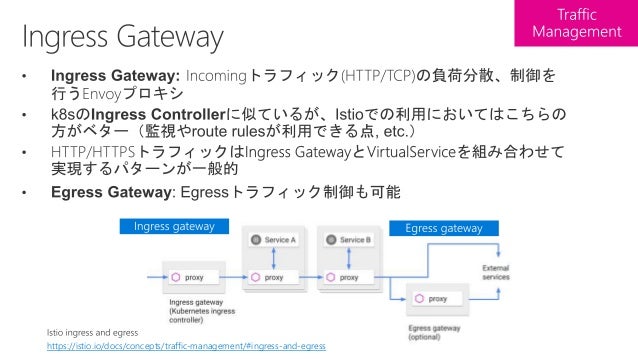

23. https://istio.io/docs/concepts/traffic-management/#ingress-and-egress

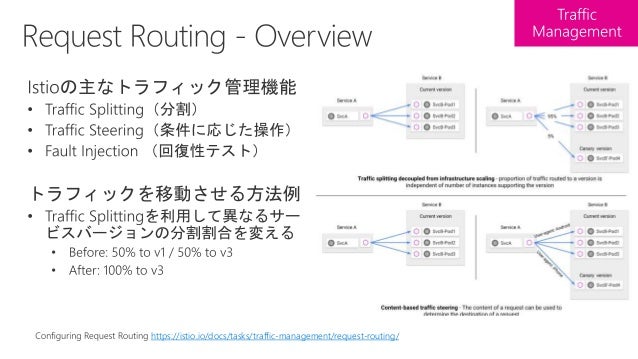

24. https://istio.io/docs/tasks/traffic-management/request-routing/

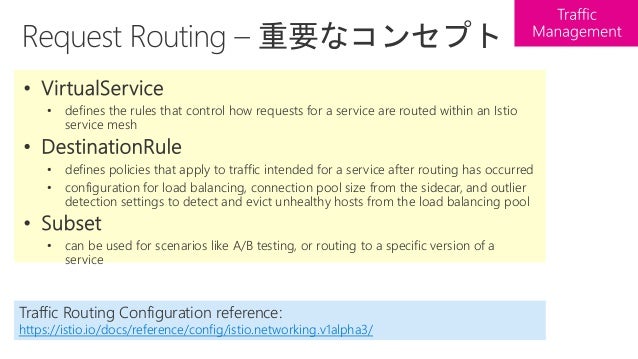

25. • defines the rules that control how requests for a service are routed within an Istio service mesh • defines policies that apply to traffic intended for a service after routing has occurred • configuration for load balancing, connection pool size from the sidecar, and outlier detection settings to detect and evict unhealthy hosts from the load balancing pool • can be used for scenarios like A/B testing, or routing to a specific version of a service Traffic Routing Configuration reference: https://istio.io/docs/reference/config/istio.networking.v1alpha3/

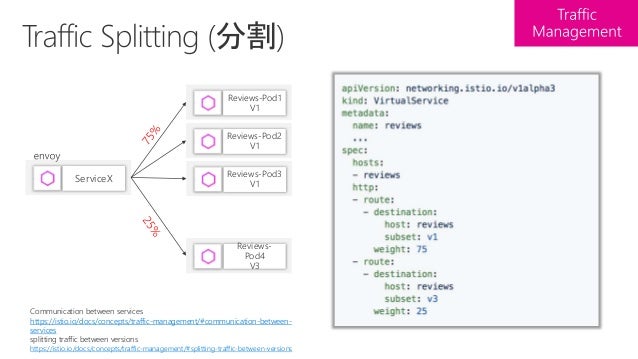

26. Communication between services https://istio.io/docs/concepts/traffic-management/#communication-between- services splitting traffic between versions https://istio.io/docs/concepts/traffic-management/#splitting-traffic-between-versions ServiceX Reviews-Pod2 V1 Reviews- Pod4 V3 Reviews-Pod3 V1 Reviews-Pod1 V1

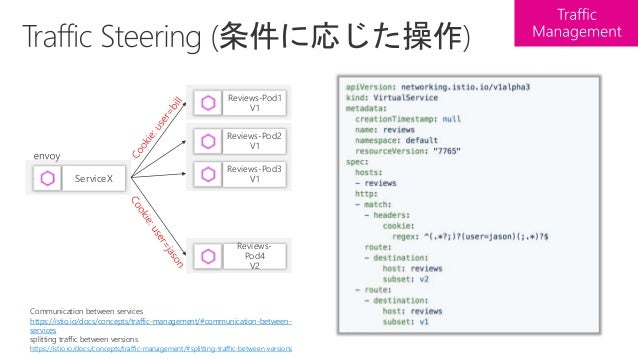

27. Communication between services https://istio.io/docs/concepts/traffic-management/#communication-between- services splitting traffic between versions https://istio.io/docs/concepts/traffic-management/#splitting-traffic-between-versions ServiceX Reviews-Pod2 V1 Reviews- Pod4 V2 Reviews-Pod3 V1 Reviews-Pod1 V1

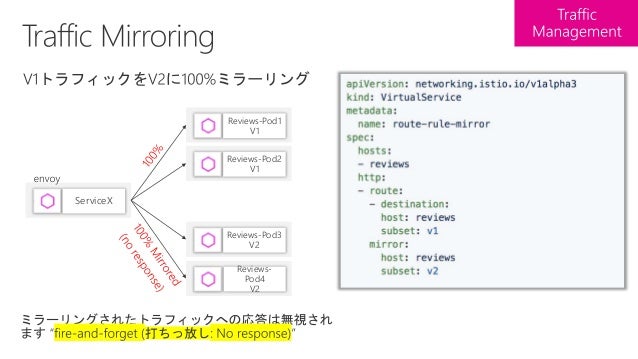

28. ServiceX Reviews-Pod2 V1 Reviews- Pod4 V2 Reviews-Pod3 V2 Reviews-Pod1 V1

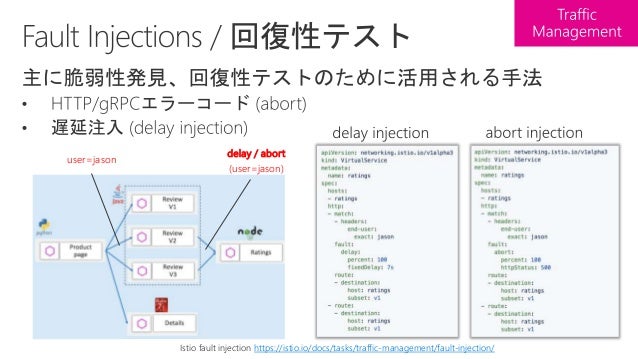

29. delay / abort (user=jason) user=jason Istio fault injection https://istio.io/docs/tasks/traffic-management/fault-injection/

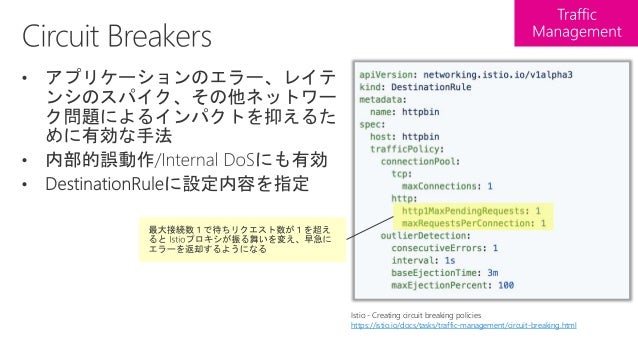

30. Istio - Creating circuit breaking policies https://istio.io/docs/tasks/traffic-management/circuit-breaking.html

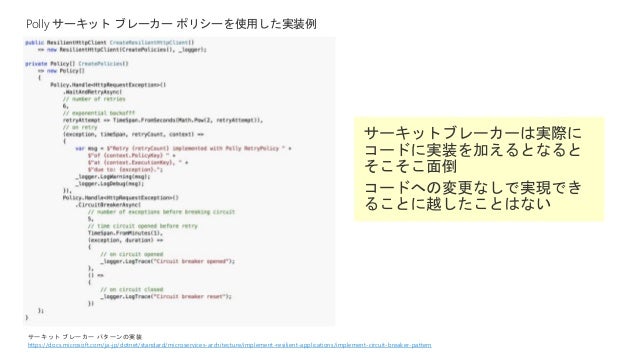

31. Polly サーキットブレーカーポリシーを使用した実装例サーキットブレーカーパターンの実装 https://docs.microsoft.com/ja-jp/dotnet/standard/microservices-architecture/implement-resilient-applications/implement-circuit-breaker-pattern

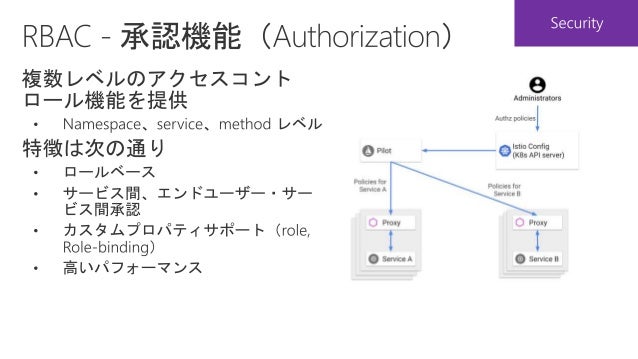

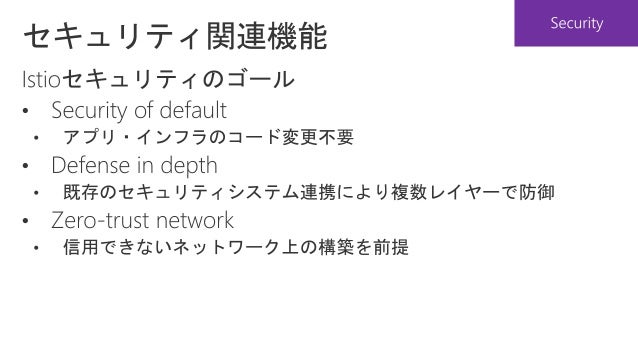

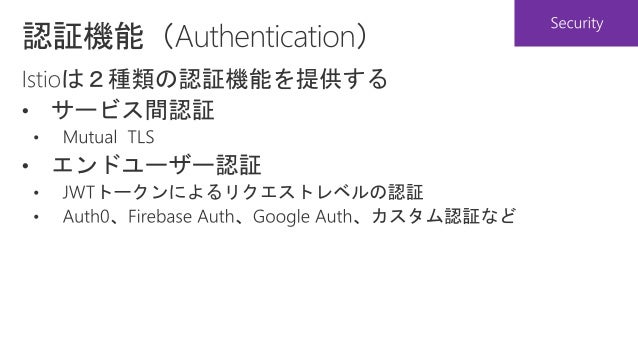

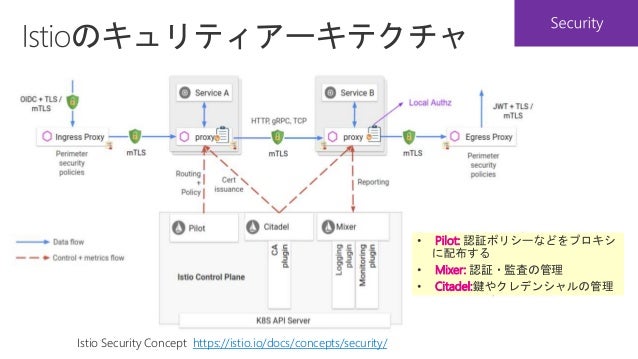

32. Istio Security Concept https://istio.io/docs/concepts/security/ Pilot: Mixer: 認証・監査の管理 Citadel:

33. OpenTracing OpenTracing

34. https://jaeger.readthedocs.io/en/stable/architecture/

35. •x-request-id •x-b3-traceid •x-b3-spanid •x-b3-parentspanid •x-b3-sampled •x-b3-flags •x-ot-span-context https://github.com/openzipkin/b3- propagation https://istio.io/docs/tasks/telemetry/distributed-tracing/

36. SvcA-Pod Mixer SvcB-Pod MixerAPIAdapter Adapter Adapter Adapter SvcB-Pod Trace Data Storage & UI

37. SvcA-Pod Mixer SvcB-Pod MixerAPI Adapter Adapter Adapter Adapter ServiceGraph https://istio.io/docs/reference/confi g/policy-and-telemetry/adapters/

38. https://istio.io/docs/tasks/telemetry/metrics-logs/ https://istio.io/docs/tasks/telemetry/using-istio-dashboard/ https://istio.io/docs/tasks/telemetry/servicegraph/ https://istio.io/docs/tasks/telemetry/fluentd/

39. https://github.com/yokawasa/azure-container-labs https://github.com/yokawasa/azure-container-labs/blob/master/labs/aks-100-setup-env.md https://github.com/yokawasa/azure-container-labs/blob/master/labs/aks-101-create-aks-cluster.md https://github.com/yokawasa/azure-container-labs/blob/master/labs/aks-202-istio-top.md

40. Product page Mixer Pilot Citadel Ingress gateway Review V1 Review V2 Review V3 Ratings Details https://github.com/istio/istio/tree/master/samples/bookinfo https://istio.io/docs/examples/bookinfo/

Istioサービスメッシュ入門

Yoichi Kawasaki
