"A True Scary Story for AWS IoT"
IoTデバイスとAWS IoTを連携したシステムにおいて、デバイスからクライアント証

Published in: Technology
  • Be the first to comment

20180914 security iotlt#1_ほんとうにあった怖い話_aws_iot編

  1. 1. ほんとにあった怖い話 -デバイスセキュリティ診断 AWS IoT編- 2018.09.14 SecurityIoTLT#1 @ DEJIMA Tatsuya Katsuhara

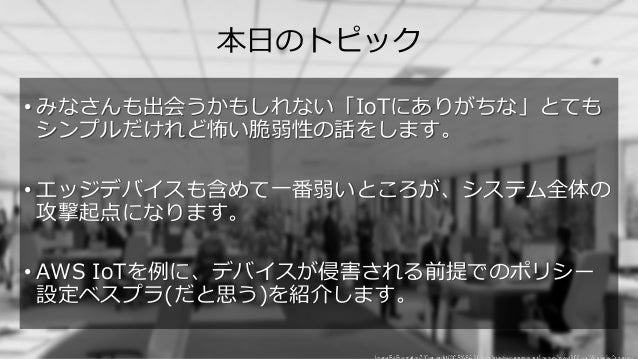

  2. 2. 本日のトピック • みなさんも出会うかもしれない「IoTにありがちな」とても シンプルだけれど怖い脆弱性の話をします。 • エッジデバイスも含めて一番弱いところが、システム全体の 攻撃起点になります。 • AWS IoTを例に、デバイスが侵害される前提でのポリシー 設定ベスプラ(だと思う)を紹介します。
  3. 3. 自己紹介 勝原 達也 @kthrtty 某SIer→某セキュリティ企業 デジタル・アイデンティティ(2007~2016) 認証、OIDC、OAuth、SSO、IAM Web/プラットフォーム脆弱性診断(2016~2017) IoT /ハードウェア/重要インフラセキュリティ(2017~) 事業推進、営業、マネジメント、合間にペンテスター

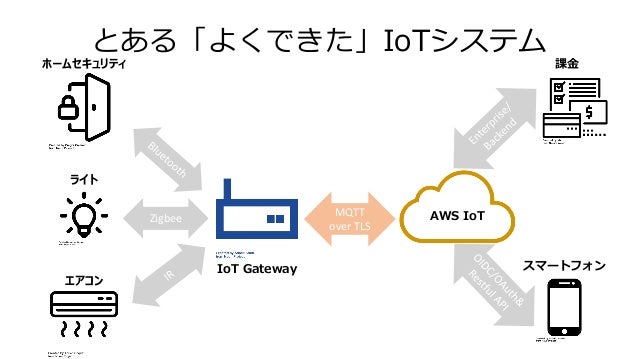

  4. 4. とある「よくできた」IoTシステム IoT Gateway ホームセキュリティ エアコン ライト スマートフォン Zigbee MQTT over TLS AWS IoT 課金

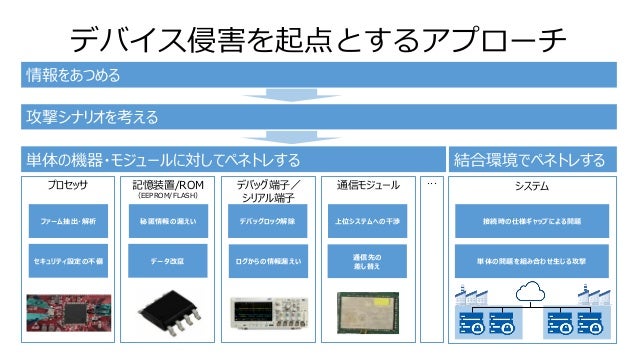

  5. 5. デバイス侵害を起点とするアプローチ プロセッサ 記憶装置/ROM (EEPROM/FLASH) デバッグ端子/ シリアル端子 ・・・ 単体の機器・モジュールに対してペネトレする 結合環境でペネトレする システム ファーム抽出・解析 セキュリティ設定の不備 秘匿情報の漏えい データ改竄 デバッグロック解除 ログからの情報漏えい 通信モジュール 上位システムへの干渉 通信先の 差し替え 接続時の仕様ギャップによる問題 単体の問題を組み合わせ生じる攻撃 情報をあつめる 攻撃シナリオを考える

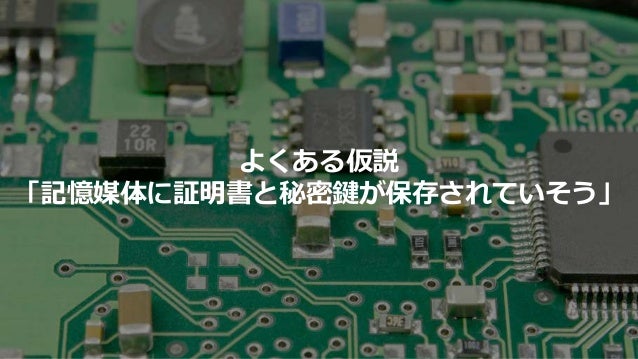

  6. 6. よくある仮説 「記憶媒体に証明書と秘密鍵が保存されていそう」

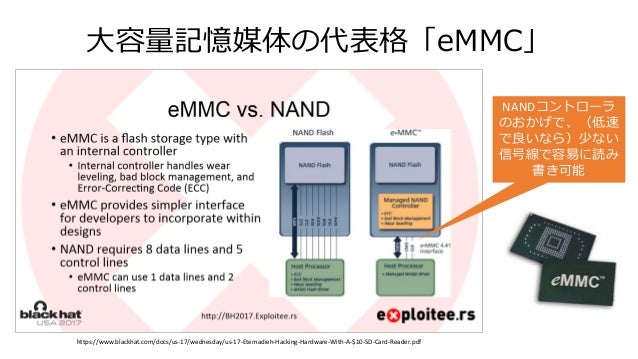

  7. 7. 大容量記憶媒体の代表格「eMMC」 https://www.blackhat.com/docs/us-17/wednesday/us-17-Etemadieh-Hacking-Hardware-With-A-$10-SD-Card-Reader.pdf NANDコントローラ のおかげで、(低速 で良いなら)少ない 信号線で容易に読み 書き可能
  8. 8. 楽勝じゃん?

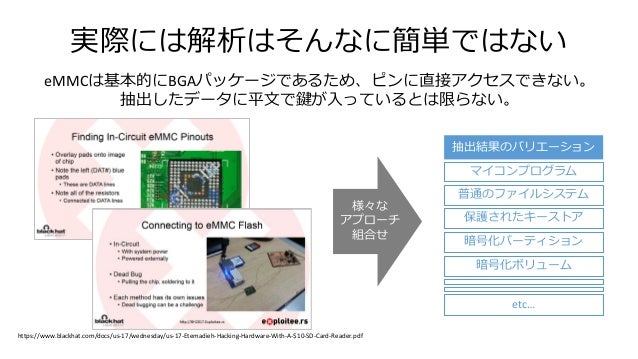

  9. 9. 実際には解析はそんなに簡単ではない 普通のファイルシステム 抽出結果のバリエーション eMMCは基本的にBGAパッケージであるため、ピンに直接アクセスできない。 抽出したデータに平文で鍵が入っているとは限らない。 https://www.blackhat.com/docs/us-17/wednesday/us-17-Etemadieh-Hacking-Hardware-With-A-$10-SD-Card-Reader.pdf 様々な アプローチ 組合せ マイコンプログラム 保護されたキーストア 暗号化パーティション 暗号化ボリューム etc…

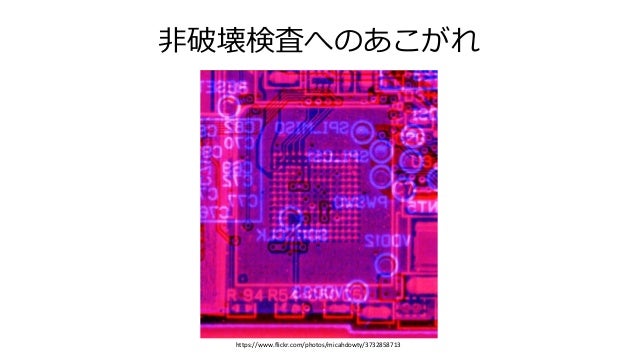

  10. 10. 非破壊検査へのあこがれ https://www.flickr.com/photos/micahdowty/3732858713
  11. 11. なんやかんや苦労して

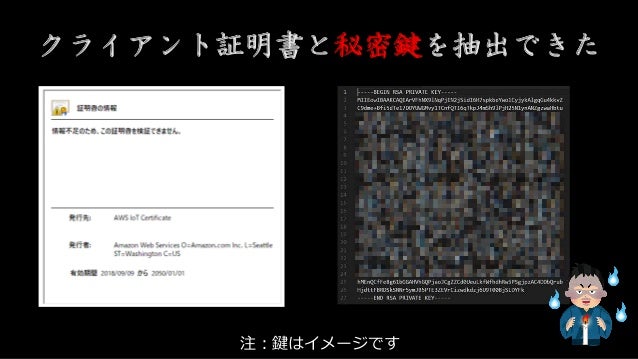

  12. 12. クライアント証明書と秘密鍵を抽出できた 注:鍵はイメージです

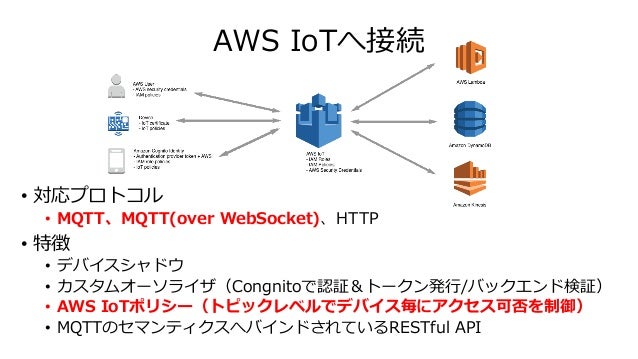

  13. 13. AWS IoTへ接続 • 対応プロトコル • MQTT、MQTT(over WebSocket)、HTTP • 特徴 • デバイスシャドウ • カスタムオーソライザ(Congnitoで認証&トークン発行/バックエンド検証) • AWS IoTポリシー(トピックレベルでデバイス毎にアクセス可否を制御) • MQTTのセマンティクスへバインドされているRESTful API

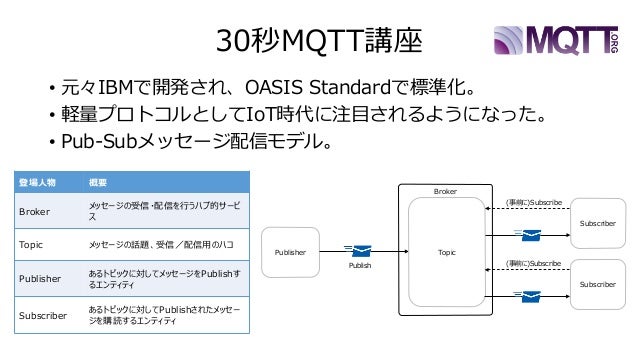

  14. 14. 30秒MQTT講座 • 元々IBMで開発され、OASIS Standardで標準化。 • 軽量プロトコルとしてIoT時代に注目されるようになった。 • Pub-Subメッセージ配信モデル。 Broker Subscriber Publisher Publish (事前に)Subscribe Topic Subscriber (事前に)Subscribe 登場人物 概要 Broker メッセージの受信・配信を行うハブ的サービ ス Topic メッセージの話題、受信/配信用のハコ Publisher あるトピックに対してメッセージをPublishす るエンティティ Subscriber あるトピックに対してPublishされたメッセー ジを購読するエンティティ
  15. 15. 情報窃取 Device “ZZZ”を所有する悪意あるユーザが、”ZZZ”から抽出した証明書を 使って、正当なユーザが所有するDevice “AAA”に関するトピックを Subscribeし、情報を窃取する。 ライト MQTT AWS IoT 悪意のあるユーザ ②Subscribe中のトピックへ通知 Topic: device/AAA/light ③IoT Gatewayが ライトをONにする制御実施 証明書 ZZZ ⓪Subscribe Topic: #(すべて) スマート フォン ①API経由でAAAの ライトをON ②Subscribe中のトピックへ通知 Topic: device/AAA/light Device “AAA” Device “ZZZ”

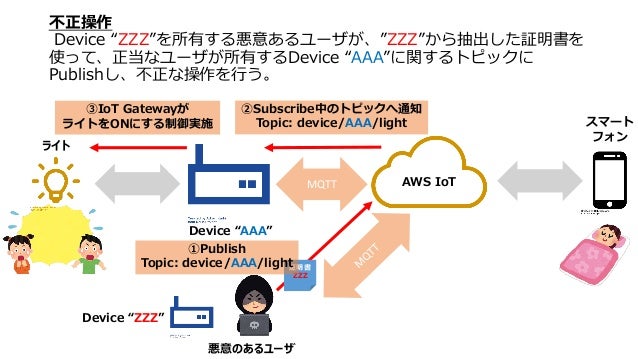

  16. 16. ライト AWS IoT 悪意のあるユーザ ②Subscribe中のトピックへ通知 Topic: device/AAA/light ③IoT Gatewayが ライトをONにする制御実施 スマート フォン MQTT Device “AAA” Device “ZZZ” 不正操作 Device “ZZZ”を所有する悪意あるユーザが、”ZZZ”から抽出した証明書を 使って、正当なユーザが所有するDevice “AAA”に関するトピックに Publishし、不正な操作を行う。 証明書 ZZZ ①Publish Topic: device/AAA/light
  17. 17. こんなことで気合いれて作ったサービスが 台無しになろうものなら超怖い

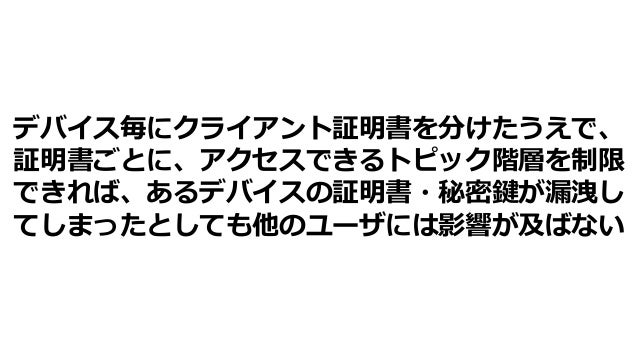

  18. 18. デバイス毎にクライアント証明書を分けたうえで、 証明書ごとに、アクセスできるトピック階層を制限 できれば、あるデバイスの証明書・秘密鍵が漏洩し てしまったとしても他のユーザには影響が及ばない

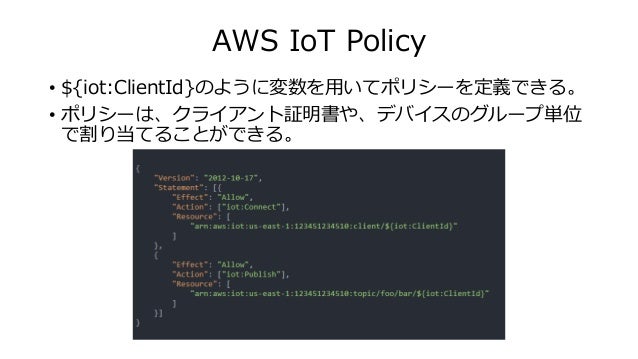

  19. 19. AWS IoT Policy • ${iot:ClientId}のように変数を用いてポリシーを定義できる。 • ポリシーは、クライアント証明書や、デバイスのグループ単位 で割り当てることができる。

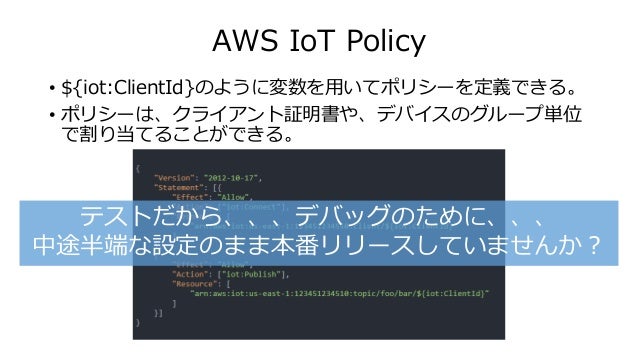

  20. 20. AWS IoT Policy • ${iot:ClientId}のように変数を用いてポリシーを定義できる。 • ポリシーは、クライアント証明書や、デバイスのグループ単位 で割り当てることができる。 テストだから、、、デバッグのために、、、 中途半端な設定のまま本番リリースしていませんか?
  21. 21. でも、実際やろうとすると AWSのドキュメントが正直分かりづらい

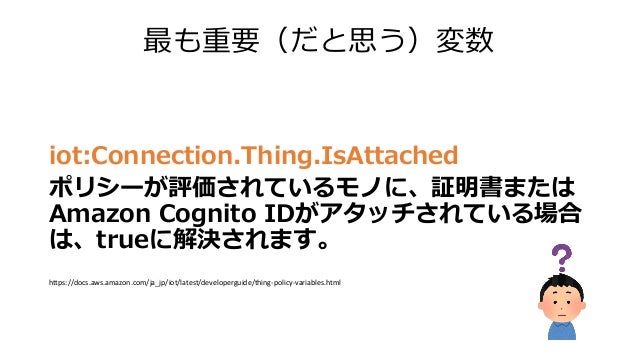

  22. 22. 最も重要(だと思う)変数 iot:Connection.Thing.IsAttached ポリシーが評価されているモノに、証明書または Amazon Cognito IDがアタッチされている場合 は、trueに解決されます。 https://docs.aws.amazon.com/ja_jp/iot/latest/developerguide/thing-policy-variables.html

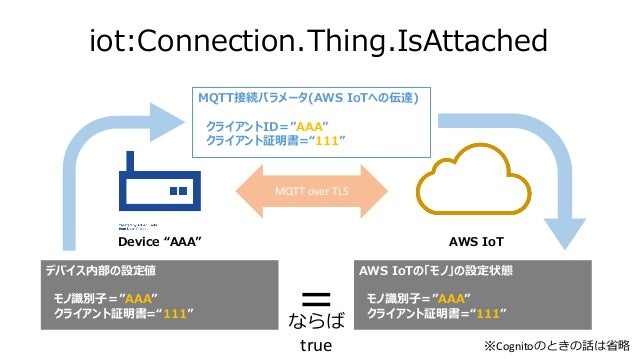

  23. 23. iot:Connection.Thing.IsAttached Device “AAA” MQTT over TLS AWS IoT MQTT接続パラメータ(AWS IoTへの伝達) クライアントID=”AAA” クライアント証明書=“111” デバイス内部の設定値 モノ識別子=”AAA” クライアント証明書=“111” AWS IoTの「モノ」の設定状態 モノ識別子=”AAA” クライアント証明書=“111”=ならば true ※Cognitoのときの話は省略

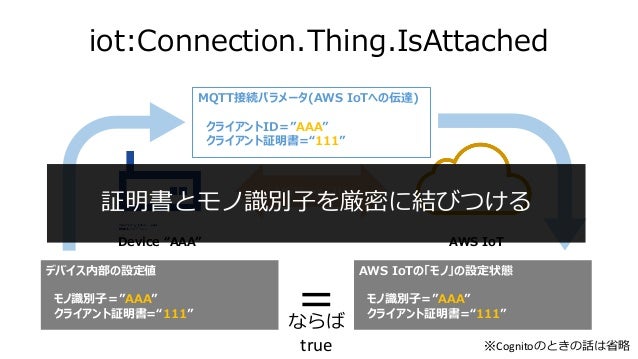

  24. 24. iot:Connection.Thing.IsAttached Device “AAA” MQTT over TLS AWS IoT MQTT接続パラメータ(AWS IoTへの伝達) クライアントID=”AAA” クライアント証明書=“111” デバイス内部の設定値 モノ識別子=”AAA” クライアント証明書=“111” AWS IoTの「モノ」の設定状態 モノ識別子=”AAA” クライアント証明書=“111” 証明書とモノ識別子を厳密に結びつける =ならば true ※Cognitoのときの話は省略

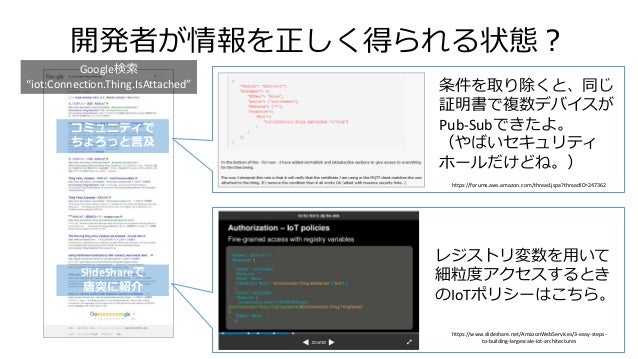

  25. 25. 開発者が情報を正しく得られる状態? コミュニティで ちょろっと言及 SlideShareで 唐突に紹介 条件を取り除くと、同じ 証明書で複数デバイスが Pub-Subできたよ。 (やばいセキュリティ ホールだけどね。) レジストリ変数を用いて 細粒度アクセスするとき のIoTポリシーはこちら。 https://www.slideshare.net/AmazonWebServices/3-easy-steps- to-building-largescale-iot-architectures https://forums.aws.amazon.com/thread.jspa?threadID=247362 Google検索 “iot:Connection.Thing.IsAttached”

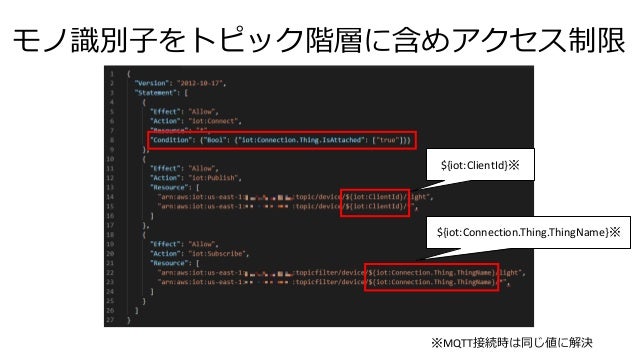

  26. 26. モノ識別子をトピック階層に含めアクセス制限 ${iot:ClientId}※ ${iot:Connection.Thing.ThingName}※ ※MQTT接続時は同じ値に解決

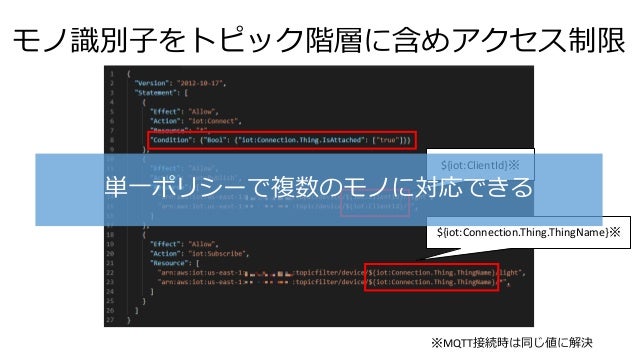

  27. 27. ${iot:ClientId}※ ${iot:Connection.Thing.ThingName}※ モノ識別子をトピック階層に含めアクセス制限 単一ポリシーで複数のモノに対応できる ※MQTT接続時は同じ値に解決

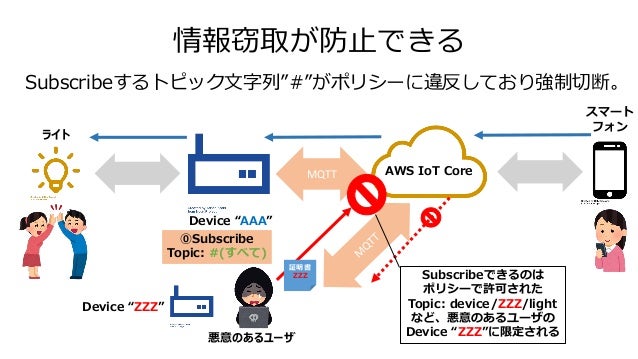

  28. 28. 情報窃取が防止できる ライト MQTT AWS IoT Core 悪意のあるユーザ ⓪Subscribe Topic: #(すべて) スマート フォン Subscribeするトピック文字列”#”がポリシーに違反しており強制切断。 Subscribeできるのは ポリシーで許可された Topic: device/ZZZ/light など、悪意のあるユーザの Device “ZZZ”に限定される Device “AAA” Device “ZZZ” 証明書 ZZZ

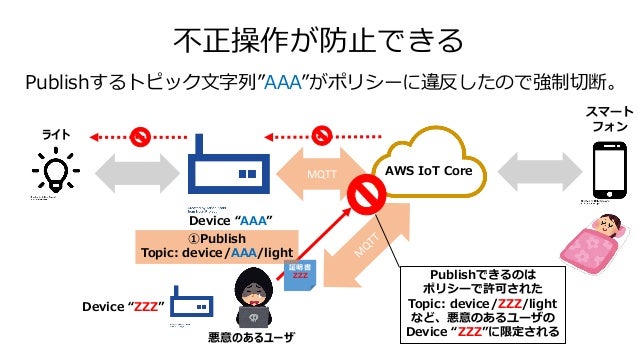

  29. 29. 不正操作が防止できる ライト AWS IoT Core 悪意のあるユーザ スマート フォン MQTT Publishするトピック文字列”AAA”がポリシーに違反したので強制切断。 Device “AAA” Device “ZZZ” 証明書 ZZZ ①Publish Topic: device/AAA/light Publishできるのは ポリシーで許可された Topic: device/ZZZ/light など、悪意のあるユーザの Device “ZZZ”に限定される

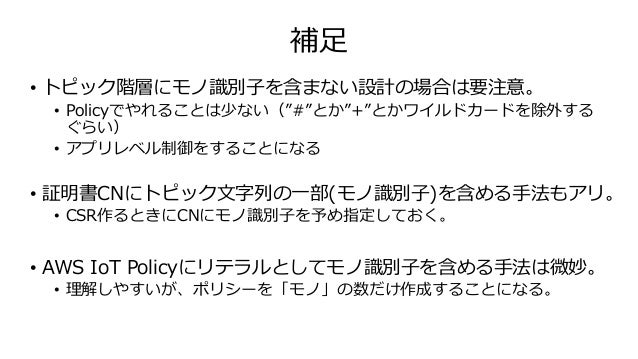

  30. 30. 補足 • トピック階層にモノ識別子を含まない設計の場合は要注意。 • Policyでやれることは少ない(”#”とか”+”とかワイルドカードを除外する ぐらい) • アプリレベル制御をすることになる • 証明書CNにトピック文字列の一部(モノ識別子)を含める手法もアリ。 • CSR作るときにCNにモノ識別子を予め指定しておく。 • AWS IoT Policyにリテラルとしてモノ識別子を含める手法は微妙。 • 理解しやすいが、ポリシーを「モノ」の数だけ作成することになる。

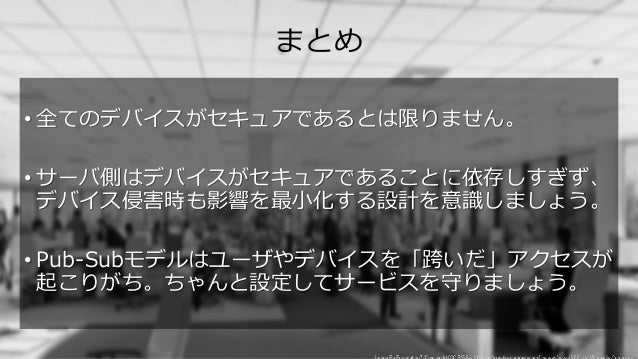

  31. 31. まとめ • 全てのデバイスがセキュアであるとは限りません。 • サーバ側はデバイスがセキュアであることに依存しすぎず、 デバイス侵害時も影響を最小化する設計を意識しましょう。 • Pub-Subモデルはユーザやデバイスを「跨いだ」アクセスが 起こりがち。ちゃんと設定してサービスを守りましょう。
  32. 32. お終い

×
