1. eSIM オーバービュー

2. • 名前：片山暁雄 • 所属：株式会社ソラコム – 執行役員 – プリンシパルソフトウェアエンジニア

3. チップ型SIMの提供を開始チップ型(MFF2) より小さく 6mm×5mm より堅牢に温度耐性振動耐性衝撃耐性これまでのカード型SIM チップ型

4. •製品や機器にSIMを組み込む際に、在庫時の通信コストを削減したい •機器や工業製品の場合、カードSIMではなく、基板に組み込むチップ型のSIMで耐振動性等を高めたい IoT/M2M用途でSIMを組込むお客様の課題

5. •“Embedded” SIM • SIMの形状の話 • 組み込み用途に使う • 大容量メモリ •書き換え可能なSIM • eUICC eSIM https://www.gsma.com/rsp/wp-content/uploads/2017/03/4.Qualcomm_iUICCDemo-for-MWC_Final_Feb02_2017.pdf 1FF 2FF 3FF MFF24FF

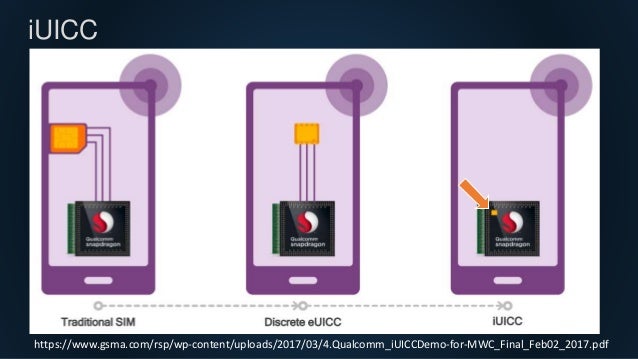

6. iUICC https://www.gsma.com/rsp/wp-content/uploads/2017/03/4.Qualcomm_iUICCDemo-for-MWC_Final_Feb02_2017.pdf

7. そもそもSIMとは認証ローミングユーザデータ USIM=Universal Subscriber Identity Module USIMとは欧州の2G（GSM）の移動機に採用されていたSIMカードを拡張したもの。 CPUを内臓したICチップ(UICC)で、3G/LTE移動機において不可欠なデバイスの1つ。

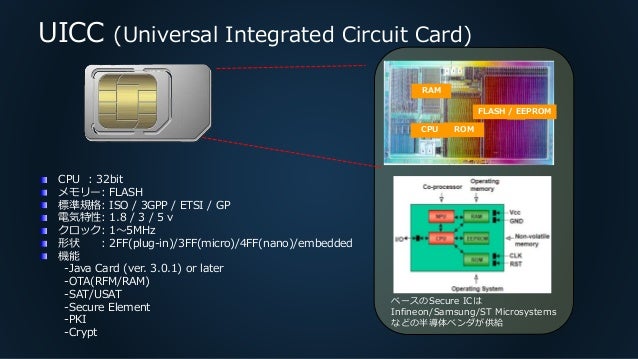

8. FLASH / EEPROM ROM RAM CPU CPU : 32bit メモリー: FLASH 標準規格: ISO / 3GPP / ETSI / GP 電気特性: 1.8 / 3 / 5 v クロック: 1～5MHz 形状 : 2FF(plug-in)/3FF(micro)/4FF(nano)/embedded 機能 -Java Card (ver. 3.0.1) or later -OTA(RFM/RAM) -SAT/USAT -Secure Element -PKI -Crypt ベースのSecure ICは Infineon/Samsung/ST Microsystems などの半導体ベンダが供給 UICC (Universal Integrated Circuit Card)

9. UICCの論理構造 Core O.S UICC Card Manager and Security domains Remote Applet Management Core Applications (USIM) File System servers Toolkit and Javacard runtime environment Javacard packages Javacard Applet UICC API and USIM API Javacard Toolkit Applet

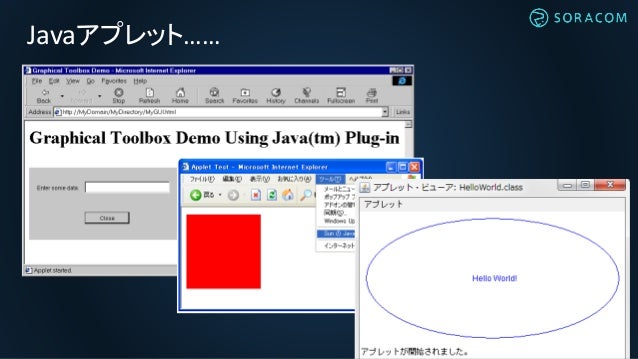

10. Javaアプレット……

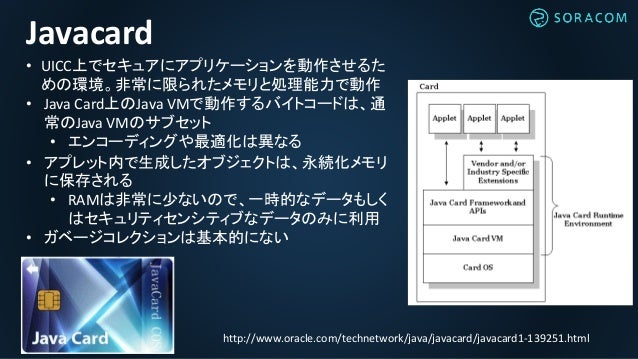

11. http://www.oracle.com/technetwork/java/javacard/javacard1-139251.html Javacard • UICC上でセキュアにアプリケーションを動作させるための環境。非常に限られたメモリと処理能力で動作 • Java Card上のJava VMで動作するバイトコードは、通常のJava VMのサブセット • エンコーディングや最適化は異なる • アプレット内で生成したオブジェクトは、永続化メモリに保存される • RAMは非常に少ないので、一時的なデータもしくはセキュリティセンシティブなデータのみに利用 • ガベージコレクションは基本的にない

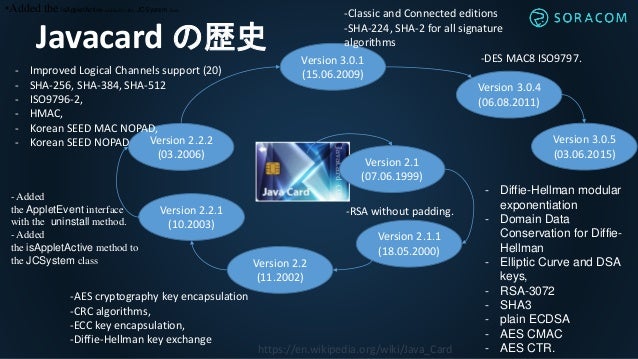

12. Javacard の歴史 https://en.wikipedia.org/wiki/Java_Card Version 2.1 (07.06.1999) Version 2.1.1 (18.05.2000) Version 2.2 (11.2002) Version 2.2.1 (10.2003) Version 2.2.2 (03.2006) Version 3.0.1 (15.06.2009) Version 3.0.4 (06.08.2011) Version 3.0.5 (03.06.2015) -RSA without padding. -AES cryptography key encapsulation -CRC algorithms, -ECC key encapsulation, -Diffie-Hellman key exchange - Improved Logical Channels support (20) - SHA-256, SHA-384, SHA-512 - ISO9796-2, - HMAC, - Korean SEED MAC NOPAD, - Korean SEED NOPAD -Classic and Connected editions -SHA-224, SHA-2 for all signature algorithms -DES MAC8 ISO9797. - Diffie-Hellman modular exponentiation - Domain Data Conservation for Diffie- Hellman - Elliptic Curve and DSA keys, - RSA-3072 - SHA3 - plain ECDSA - AES CMAC - AES CTR. •Added the isAppletActive method to the JCSystem class - Added the AppletEvent interface with the uninstall method. - Added the isAppletActive method to the JCSystem class

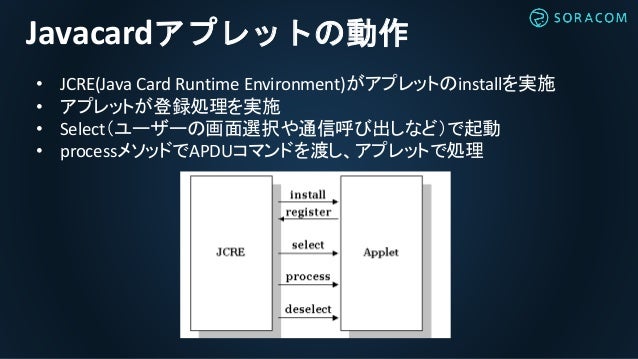

13. Javacardアプレットの動作 • JCRE(Java Card Runtime Environment)がアプレットのinstallを実施 • アプレットが登録処理を実施 • Select（ユーザーの画面選択や通信呼び出しなど）で起動 • processメソッドでAPDUコマンドを渡し、アプレットで処理

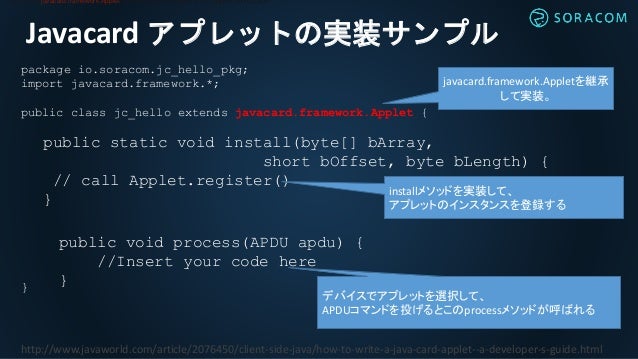

14. Javacard アプレットの実装サンプル package io.soracom.jc_hello_pkg; import javacard.framework.*; public class jc_hello extends javacard.framework.Applet { public static void install(byte[] bArray, short bOffset, byte bLength) { // call Applet.register() } public void process(APDU apdu) { //Insert your code here }} javacard.framework.Appletを継承して実装。 The class javacard.framework.Applet provides a framework for applet execution. installメソッドを実装して、アプレットのインスタンスを登録するデバイスでアプレットを選択して、 APDUコマンドを投げるとこのprocessメソッドが呼ばれる http://www.javaworld.com/article/2076450/client-side-java/how-to-write-a-java-card-applet--a-developer-s-guide.html

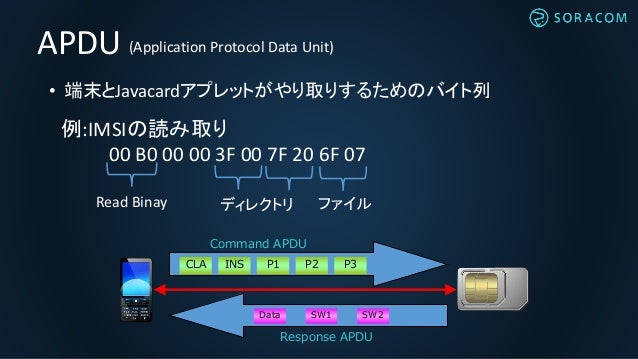

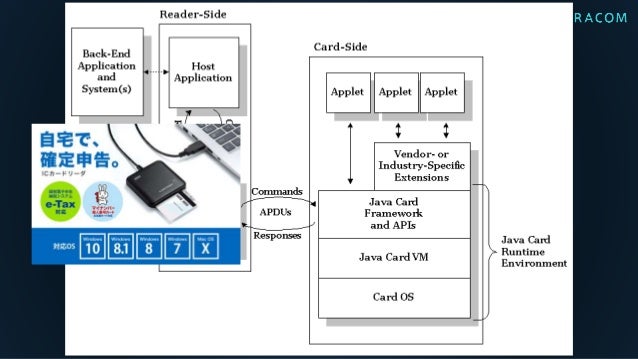

15. APDU 例:IMSIの読み取り 00 B0 00 00 3F 00 7F 20 6F 07 (Application Protocol Data Unit) • 端末とJavacardアプレットがやり取りするためのバイト列 CLA INS P1 P2 P3 SW1 SW2 Command APDU Response APDU Data Read Binay ディレクトリファイル

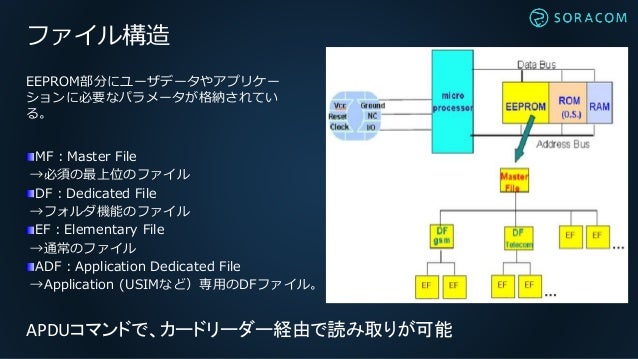

16. MF：Master File →必須の最上位のファイル DF：Dedicated File →フォルダ機能のファイル EF：Elementary File →通常のファイル ADF：Application Dedicated File →Application (USIMなど）専用のDFファイル。 EEPROM部分にユーザデータやアプリケーションに必要なパラメータが格納されている。ファイル構造 APDUコマンドで、カードリーダー経由で読み取りが可能

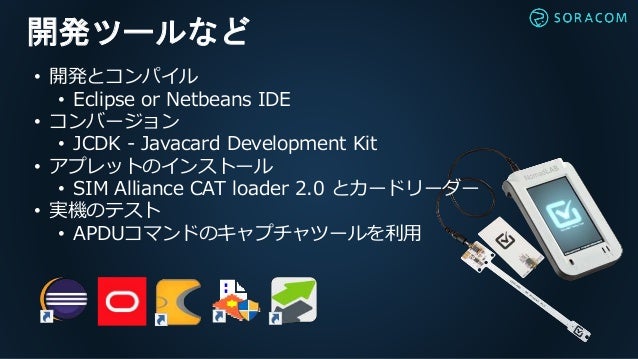

17. 開発ツールなど • 開発とコンパイル • Eclipse or Netbeans IDE • コンバージョン • JCDK - Javacard Development Kit • アプレットのインストール • SIM Alliance CAT loader 2.0 とカードリーダー • 実機のテスト • APDUコマンドのキャプチャツールを利用

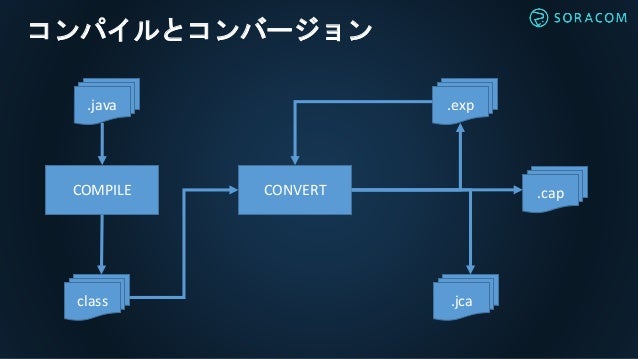

18. コンパイルとコンバージョン class .exp COMPILE .java CONVERT .cap .jca

19. • 答え : NO • アプレットをSIMに入れるには、OTA鍵が必要 • DOCOMOのSIMのOTA鍵は、DOCOMOのみが保持 • MVNOは利用不可 • ソラコム発行のグローバルSIMは、ソラコムが鍵を保持 DOCOMOのSIMにアプレットを入れられる？

20. SORACOM Air SIM職人が１枚１枚心を込めて手焼きしています JavaFX DynamoDB 2015年度発表

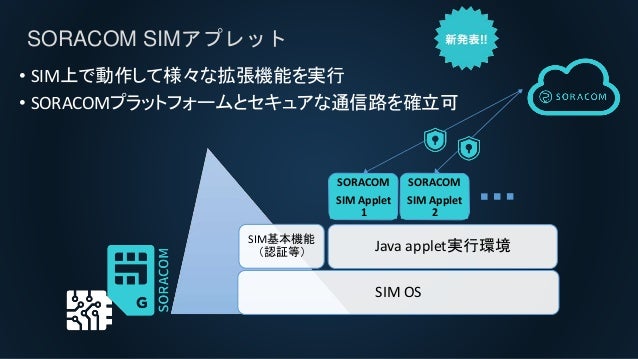

21. SORACOM SIMアプレット SORACOM SIM Applet 1 SORACOM SIM Applet 2 SIM基本機能（認証等） SIM OS Java applet実行環境 • SIM上で動作して様々な拡張機能を実行 • SORACOMプラットフォームとセキュアな通信路を確立可

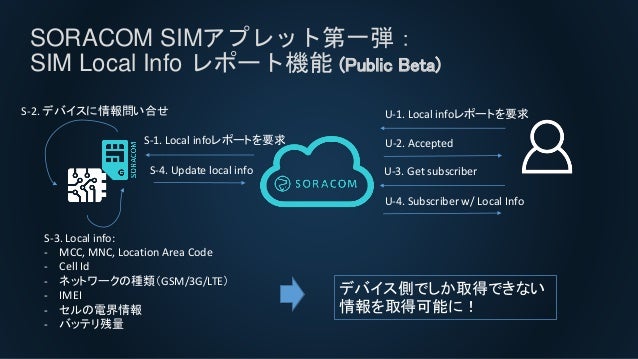

22. SORACOM SIMアプレット第一弾： SIM Local Info レポート機能 (Public Beta) U-1. Local infoレポートを要求 U-2. Accepted S-4. Update local info S-2. デバイスに情報問い合せ S-3. Local info: - MCC, MNC, Location Area Code - Cell Id - ネットワークの種類（GSM/3G/LTE） - IMEI - セルの電界情報 - バッテリ残量 S-1. Local infoレポートを要求 U-3. Get subscriber U-4. Subscriber w/ Local Info デバイス側でしか取得できない情報を取得可能に！

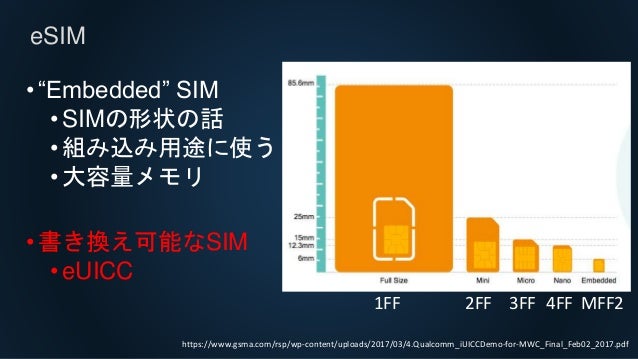

23. •“Embedded” SIM • SIMの形状の話 • 組み込み用途に使う • 大容量メモリ •書き換え可能なSIM • eUICC eSIM https://www.gsma.com/rsp/wp-content/uploads/2017/03/4.Qualcomm_iUICCDemo-for-MWC_Final_Feb02_2017.pdf 1FF 2FF 3FF MFF24FF

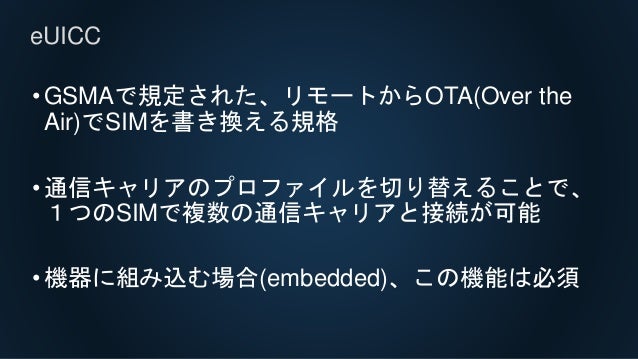

24. •GSMAで規定された、リモートからOTA(Over the Air)でSIMを書き換える規格 •通信キャリアのプロファイルを切り替えることで、１つのSIMで複数の通信キャリアと接続が可能 •機器に組み込む場合(embedded)、この機能は必須 eUICC

25. OTA鍵があれば SIM書き換えられるってさっき言ってた

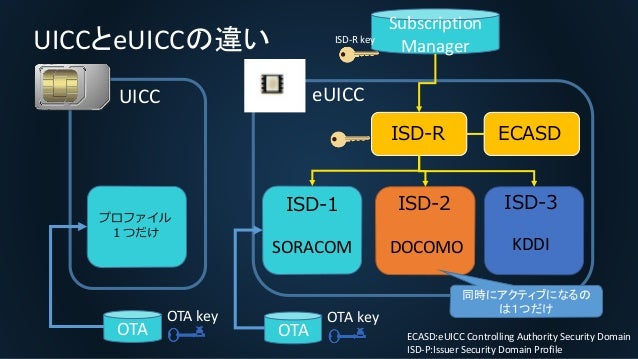

26. UICCとeUICCの違い UICC プロファイル１つだけ OTA OTA key eUICC ECASD:eUICC Controlling Authority Security Domain ISD-P:Issuer Security Domain Profile ISD-1 ISD-2 DOCOMO ISD-3 KDDI ISD-R ECASD OTA OTA key SORACOM Subscription ManagerISD-R key 同時にアクティブになるのは１つだけ

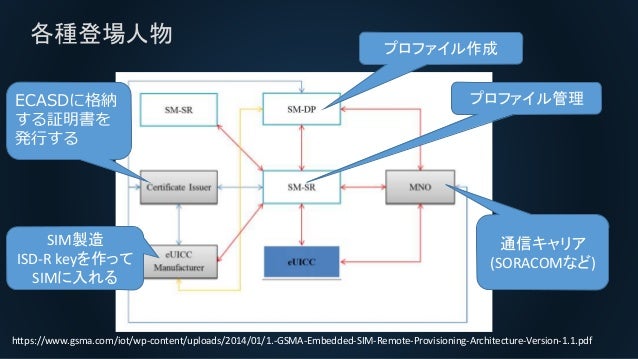

27. 各種登場人物 https://www.gsma.com/iot/wp-content/uploads/2014/01/1.-GSMA-Embedded-SIM-Remote-Provisioning-Architecture-Version-1.1.pdf プロファイル作成通信キャリア (SORACOMなど) SIM製造 ISD-R keyを作って SIMに入れるプロファイル管理ECASDに格納する証明書を発行する

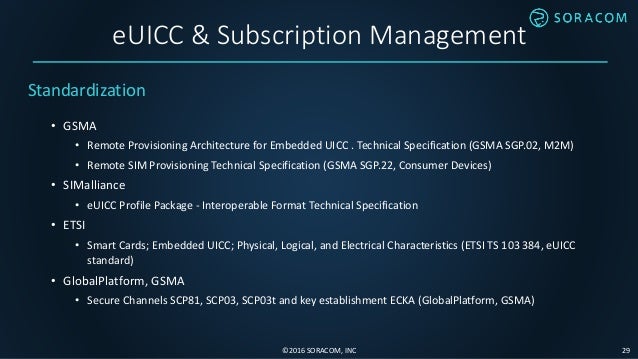

28. eUICC & Subscription Management ©2016 SORACOM, INC 29 Standardization • GSMA • Remote Provisioning Architecture for Embedded UICC . Technical Specification (GSMA SGP.02, M2M) • Remote SIM Provisioning Technical Specification (GSMA SGP.22, Consumer Devices) • SIMalliance • eUICC Profile Package - Interoperable Format Technical Specification • ETSI • Smart Cards; Embedded UICC; Physical, Logical, and Electrical Characteristics (ETSI TS 103 384, eUICC standard) • GlobalPlatform, GSMA • Secure Channels SCP81, SCP03, SCP03t and key establishment ECKA (GlobalPlatform, GSMA)

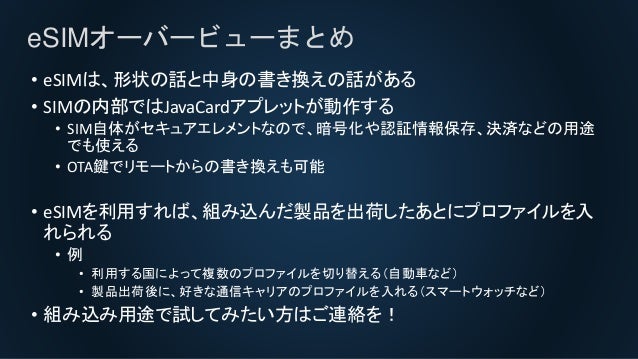

29. eSIMオーバービューまとめ • eSIMは、形状の話と中身の書き換えの話がある • SIMの内部ではJavaCardアプレットが動作する • SIM自体がセキュアエレメントなので、暗号化や認証情報保存、決済などの用途でも使える • OTA鍵でリモートからの書き換えも可能 • eSIMを利用すれば、組み込んだ製品を出荷したあとにプロファイルを入れられる • 例 • 利用する国によって複数のプロファイルを切り替える（自動車など） • 製品出荷後に、好きな通信キャリアのプロファイルを入れる（スマートウォッチなど） • 組み込み用途で試してみたい方はご連絡を！

30. Documentation and specifications • ISO 7816-4 http://www.iso.org/iso/home/store/catalogue_ics/catalogue_detail_ics.htm?csnumber=54550 • Javacard 3.0.x Specification https://docs.oracle.com/javacard/3.0.5/ • UICC API for Java card (ETSI TS 102 241) http://www.etsi.org/deliver/etsi_ts/102200_102299/102241/07.00.00_60/ • USIM API for Java card (3GPP TS 31.130) http://www.3gpp.org/ftp/specs/archive/31_series/31.130/31130-700.zip • SIM Alliance Stepping Stones R7 http://simalliance.org/wp-content/uploads/2015/06/SteppingStones_R7_v100.pdf
