[Dockerからkubernetesまで実践入門]AzureKubernetesServiceで動かすDockerコンテナ

ゴール

Azure Kubernetes Service(以下AKS)でNginxを動かして、Azure FilesをコンテナにマウントしコンテンツをAzure Filesに置く

前提

Azureアカウントを持ってること
kubernetesについてなんとなく知っていること
kubectlがクライアントPCにインストールされていること
クライアントPCはMac

azure-cliのインストール

下記のページを参考にazure-cliのインストールをしてください。
MacにAzure-cliをインストール

AzureKuberneetsServiceでNginxを動かす

変数

azure-cliでいろいろ作っていく前に変数の準備をします。

ResourceGroup="YourResourceGroupName"
ACR_Name="YourAzureContainerRegistryName"
AKSCLuster_Name="YourClusterame"
StorageAccount_Name="YourStorageAccountName"

リソースグループの作成

まずはAKS,ACR用に新しくリソースグループを作成します。

CreateResourceGroup

$ az group create --name $ResourceGroup --location eastus

AKS Clusterの作成

nodeを1つでサイズはStandard_A1で作成しています。

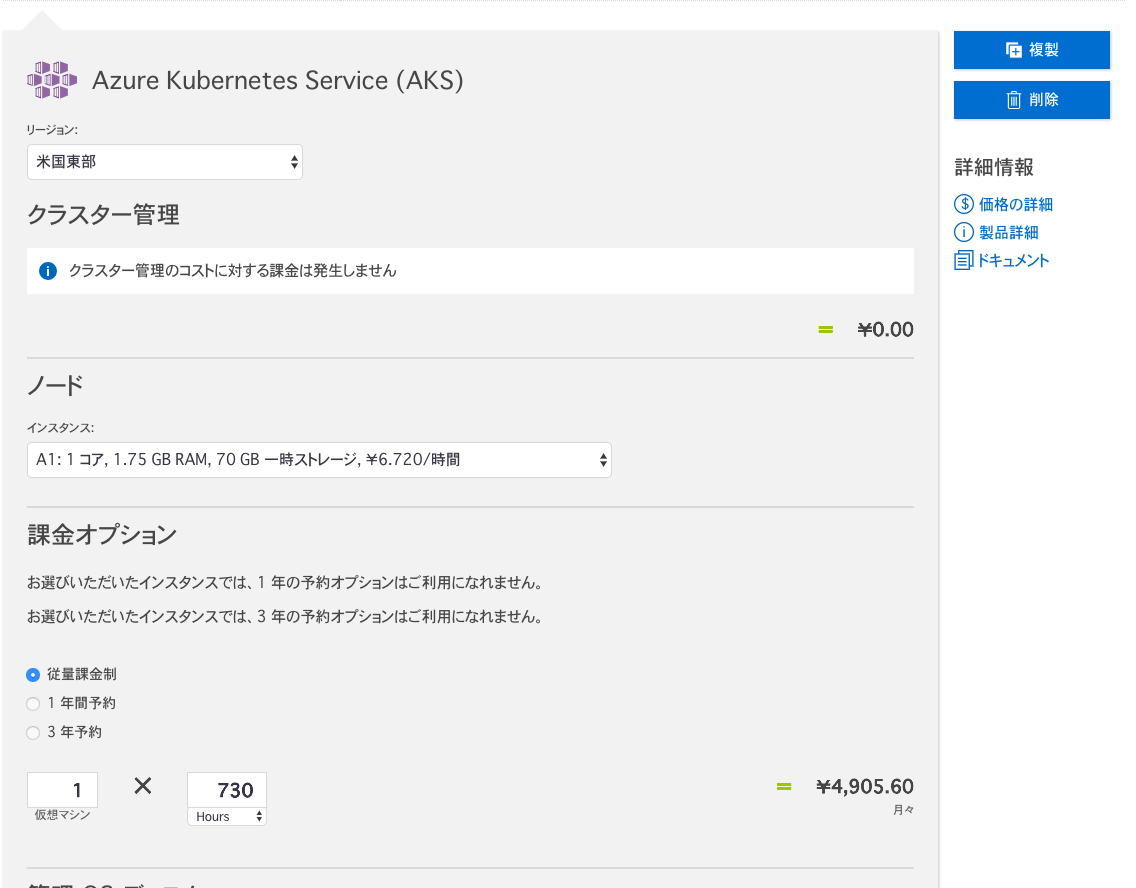

AKSClusterはお金かからないのでnodeのVMの料金だけ。のはず。。。

CreateAKSCluster

$ az aks create --resource-group $ResourceGroup --name $AKSCLuster_Name --node-count 1 --generate-ssh-keys --node-vm-size Standard_A1

kube/configの取得

Get".kube/config"

$ az aks get-credentials --resource-group $ResourceGroup --name $AKSCLuster_Name

Azure Container Registry(ACR)の作成

ACRは、Dockerコンテナーイメージ用のAzureのプライベートレジストリです。ACRにpushされたコンテナイメージからk8sのpod,replicasetを作成します。

CreateAzureContainerRegistry

$ az acr create --resource-group $ResourceGroup --name $ACR_Name --sku Basic --output json

ACRにログイン

作成したACRにログインします。

LoginToACR

$ az acr login --name $ACR_Name

ACRのLoginServer情報を取得

クライアントPCからkubectlでAKSを操作するために".kube/config"を取得します。
既に".kube/config"ファイルが存在している場合上書きされます。

GetInfoOfLoginServer

$ az acr list --resource-group $ResourceGroup --query "[].{acrLoginServer:loginServer}" --output json

ACRにdocker imageをpush

ACRにNginxのカスタムDockerイメージをpushします。pushするイメージは"nginx:1.0"とします。
まずはnginx:1.0イメージにtagを付与します。

$ docker tag nginx:1.0 $AKSCLuster_Name/nginx:1.0

tagを付与したらACRにpushします。

PullNginxImageToACR

$ docker push $AKSCLuster_Name/nginx:1.0

ACRのイメージの確認

pushされたかどうかの確認。

pushしたNginxイメージの確認

$ az acr repository list --name $ACR_Name --output table

pushしたNginxイメージのtagを確認

$ az acr repository show-tags --name $ACR_Name --repository nginx --output table

ACR認証の構成

AKSとACRとの間で認証が構成されている必要があります。その際、ACRからイメージをpullするための適切な権限を AKSのIDに付与します。
まず、AKS に対して構成されているサービスプリンシパルの IDとACRのリソースIDを取得します。
その後、適切なアクセス権を付与するロールを作成します。

ACRAuth

$ CLIENT_ID=$(az aks show --resource-group $ResourceGroup --name $AKSCLuster_Name --query "servicePrincipalProfile.clientId" --output tsv)

$ ACR_ID=$(az acr show --name $ACR_Name --resource-group $ResourceGroup --query "id" --output tsv)

$ az role assignment create --assignee $CLIENT_ID --role Reader --scope $ACR_ID --output json > Log/Create_Role-`date "+%Y%m%d_%H%M%S"`.json

Nginxのデプロイ

manufest.yamlファイルを実行するとnginxのreplicasetとserviceが作成されます。
※imagesが"$AKSCLuster_Name/nginx:1.0"となっていますが、ここは変数は使えないです。

manufest.yaml

apiVersion: extensions/v1beta1
kind: ReplicaSet
metadata:
  name: Nginx
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: $AKSCLuster_name/nginx:1.0
        ports:
        - containerPort: 80
          name: nginx
---
apiVersion: v1
kind: Service
metadata:
  name: Nginx
spec:
  type: LoadBalancer
  ports:
  - port: 80
  selector:
    app: nginx

k8sへのデプロイ進行状況を確認

$ kubectl get service nginx --watch

EXTERNAL-IPがpendingからIPに変わればデプロイ完了です。

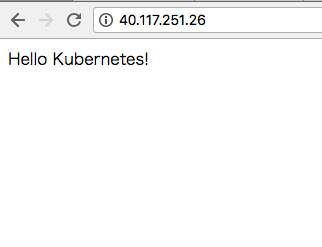

表示されたEXTERNAL-IPにアクセスしてNginxのトップページが表示されたらOKです。

AzureFilesをマウントする

ストレージアカウントの作成

まずはAzureFiles用のStorageAccountを作成します。
作成するResourceGroupは下記のコマンドで取得する必要があります。

$ ResourceGroup_Storage=$(az group list --output json | jq -r '.[].name' | grep MC)
$ az storage account create --resource-group $ResourceGroup_Storage --name $StorageAccount_Name --location eastus --sku Standard_LRS --output json > Log/Create_StorageAccount-`date "+%Y%m%d_%H%M%S"`.json

ストレージクラスの作成

ストレージクラスを使用して、Azureファイル共有を作成する方法を定義します。クラス内に特定のストレージアカウントを指定できます。

Create_PV_AzureFiles.yaml

kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: azurefile
provisioner: kubernetes.io/azure-file
parameters:
  storageAccount: YourStorageAccountName

永続ボリューム要求(PVC)の作成

PVCは、ストレージクラスオブジェクトを使用して、Azureファイル共有を動的にプロビジョニングします。
Create_PVC_AzureFiles.yamlを実行すると、サイズが5GBでReadWriteManyアクセスの永続ボリューム要求を作成できます。
accessModesは複数ありますが、ReplicaSetから使用するのでReadWriteManyにします。

Create_PVC_AzureFiles.yaml

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: azurefile
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: azurefile
  resources:
    requests:
      storage: 5Gi

デプロイ

イメージはACRにpushしたカスタムNginxを使用し、Nginxのデフォルトドキュメントルート("/usr/share/nginx/html")をAzureファイルにマウントします。
