印刷所並みの超高演色LEDを電気工事なしで自宅に導入！ロマン溢れる方法をまとめたよ

Z-LIGHT LEDデスクライト高演色LED ブラック上締めクランプ付き Z-80PROIIB

先日これを試しに買ってみたので計ってみたらこんな感じ。

全灯モードで測定。測定には樽ノ木技研のezSpectra 815Vを使いました。

確かにRaは公称以上の85とLEDとしてはなかなか優秀ですが、R9が20以下とかなり低い数値（一応この照明の名誉のために言っておくと、普通のLED照明のR9はこんなもんですし、一般的な三波長蛍光灯のR9も20～30くらいかと）。普通に生活するならそれほど問題ないですが、色を評価するにはまったく向かない（赤い色がだたしく見られない）照明だと分かります。（私はこの照明、食事が美味しそうに見えなかったり、白色点もややマゼンタに寄っててちょっと違和感ありました）

色評価用LEDデスクライトは微妙かも？

照明の色に気をつけて今まで色評価用蛍光灯のデスクライトを使っていた人がLEDに乗り換えるのに最も一般的な照明はEIZOや山田照明から出ているZ-80PRO2-EIZO(Z-80PROII)かと思います。というか現状、普通に入手可能なものはこれしか無いと言っても良さそうです。

posted with カエレバ

山田照明 2017-10-15

エコリカ蛍光灯型LED ECL-LD4EGN-L3A(昼白色相当) ECL-LD4EGN-L3A

公称Ra97と色評価蛍光灯並みのRaで非常に良いのですが、R9～R15を見てみるとアレ？ってなるんですね。

山田照明Z-80PROIIのデータ。EIZOから出てるZ-80PRO2-EIZOと同じものです（山田照明の方が安い）。

確かにRaは96とほぼ公称通りで非常に優秀ですがR12だけ70程度とガクッと落ちてしまっています。落ちてるといっても70程度あるわけで、通常のLED照明としては非常に優秀なのですが、厳密な色評価に使えるかというと微妙だよねという結果です（特にDTP界隈の人には結構不評ですね。。）。

これもこの照明の名誉のために言っておくと、私もこのデスクライトは半年ほど使ってましたが、それほど悪くはありませんでした。こんな記事を書いていながら日々厳密な色を評価しているかといえばそうではないので私の用途で言えばそんなに不自由することのない照明でした。

ただし、色評価をするための照明としては従来の色評価用蛍光灯より劣っているよねという感じです。（演色性を前面に押し出した商品で”カラーマッチングに適した”と言っておきながらR9～R15の数値を公式で出していないのはフェアじゃない気がします）

部屋ごと超高演色環境にしてしまおう！

前置きがかなり長くなってしまいましたが、ここからが本題です。

上で述べたように現在は一般人が普通に入手可能で、色評価用として使えるような超高演色なLEDはほぼない状況なのですが（東芝キレイ色なんかもR12は70以下です）、ひとつだけあるのですね、それがエコリカの超高演色直管LED（ECL-LD4EGN-L3A / ECL-LD2EGN-L3A）です。

posted with カエレバ

エコリカ

コイズミ照明ペンダントライト取り付け簡易型スライドコンセント 1525mm オフホワイト AE42172E

従来の色評価用蛍光灯と同じ直管20Wと40Wタイプがラインナップされており、演色性もR1～R15まですべて90オーバー。そして昼白色（5000K）です。色評価用蛍光灯（AAA）として求められるCRIの基準もクリアしているようなので、従来の色評価用蛍光灯と遜色ない数値といって良さそうです。

Amazonでも買えて、20W（ECL-LD2EGN-L3A）が1本5,000円くらい、40W（ECL-LD4EGN-L3A）が8,000円くらいです。

（参考）・直管形LEDランプ直結専用（標準タイプ・高演色タイプ）（エコリカLED ）

実際に演色性を計ってみたらこんな感じ。

従来の色評価用蛍光灯に比べると僅かに及ばないところがあるかも知れませんが、ここまでCRIが高ければ普通の人には違いが分からないのでは？（全体的な色味は蛍光灯とLEDはスペクトル分布も違うこともありちょっと違って感じる人もいるかも）

どうですか。LEDなのに鬼門のR9、R12も90オーバー。お値段も寿命や電気代を考えればそんなに高くありません。というかトータルコストはこっちの方が低そう。（公称寿命が50,000時間。色評価用蛍光灯の寿命は5,000～10,000時間、消費電力は40Wタイプで18W。）

実際の印刷所の校正室への導入事例もあるそうです。

（参考）・キングプリンティング、校正室にエコリカLEDランプ採用〜Ra99の蛍光灯と遜色ない色校正の環境を維持
＊CL-LD4EGN-L3Aとは書いてないけどスペック的に同じやつだと思う

そんなわけで、このエコリカ超高演色LEDをデスクライトだけでなく、部屋全体にリッチに使っちゃおうというわけなのです。

＊ちなみに、業務用の超高演色LEDはこれよりさらに演色性の良いものがあるようです。Amazonで買えるような代物ではなく、お値段もヤバいみたいですが。下記リンクなんかは高演色照明の情報がよく集まってます。

（参考）・演色性の良い光源製品のリスト

40W直管LEDを電気工事なしで天井に取り付ける

今回取り付けるエコリカLEDはサイズや端子は従来の直管蛍光灯とまったく同じなのでそのまま蛍光灯からLEDに取り替えるだけで良いのでは？と思う人もいるかも知れませんが、それはできません。

詳しい事は割愛する（というか私も詳しくない）のですが、蛍光灯用の照明器具（灯具）には内部に安定器が入っていて、（今回の）LEDはそれが必要無いのですね。だから、今までの蛍光灯灯具はそのままでは使えません。

今回のエコリカLED。工事必須と書いていますね。＊はじめから片側給電用灯具を揃えれば工事はいりません。

＊製品によっては既存の灯具にそのまま取り付けられるタイプのLEDもありますが、規格が多くて結構ややこしいです。間違うと火災の原因になったりするので注意。とりあえず今回のエコリカLEDは蛍光灯用灯具は使えないです。

今まで直管20W用デスクライトに色評価蛍光灯をつけてを使っていた人も多いと思いますが、サイズは同じでもそれをそのまま使う事はできないのでご注意を。

改造すれば使えるけど…

従来の蛍光灯用灯具が使えないと言いましたが、安定器をバイパスするように内部回路ちょちょっと変えればLED用として使えます。しかし、この改造は電気工事士の資格が無い人が行うと違法となるため、一般人が行うことはできません。

そもそも、家庭のシーリングに直管蛍光灯が取り付けられる灯具はほとんど無いと思いますので、仮に灯具側がLEDに対応していたとしても、取り付けで電気工事が必要になるという2重苦です。

直管20W用デスクライトなら改造で使える可能性も？

私が以前色評価用蛍光灯を使っていた時は日立の直管20W用デスクライトFS2023E（現在入手困難）を使っていて、近くの電器屋にバイパス改造してもらえるか相談してみたのですが、そこの電器屋はデスクライトの改造はやってないと断られてしまいました。

良い電器屋が近くにあるなら相談してみるのも良いかも知れません。運良く改造できればデスクライトそのままでこのエコリカLED使えるかもしれません。

というか、全国の電器屋さん、チャンスだと思いますよー。1万円程度ならやって欲しいと言う人かなりいると思うので。

ダクトレールを使って取り付ける！

当然私も電気工事士の資格は持っていないので、なんとかこの直管LEDを取り付けられる方法はないものかと調べていたのですが、2つ回避策がありましたのでご紹介したいと思います（やっと本編）。

最もスマートな方法は家庭の天井にあるローゼット（引掛けシーリング）に取り付けることのできるダクトレールを使う事です。

今回使ったのはコイズミ照明のダクトレール（AE42172E）。

posted with カエレバ

コイズミ照明

KRS-1C-WH カメダレールソケットS 配線ダクト用LEDベースライトソケット1灯タイプあすつくカメダデンキ

Amazonで6,200円くらい。これなら天井に電気工事無しでカチャッとはめられます。1ｍと1.5mの2タイプありますが、40W型は120センチあるので1.5mが必要。同じタイプはパナソニックからも出てます（ちょっと高い）。

そしてもう一つキーパーツとなるのが、片側LED専用のレールソケット。カメダデンキという会社から出ているLED蛍光灯用レールソケット（KRS-1C-WH）というアイテムで、これがあればダクトレールに任意の長さの直管LED（片側給電専用）が取り付けられる神パーツです。

posted with カエレバ

てるくにでんき

東芝 E-CORE(イー・コア) LED電球 <キレイ色-kireiro-> 一般電球形 8.8W(高演色タイプ・密閉形器具対応・白熱電球40W相当・550 ルーメン・昼白色) LDA9N-D-G 口金直径26mm

執筆時はAmazonでの出品は見つからなく、Yahoo!ショッピングと楽天で見つかりました。2灯並べてつけるタイプのソケットもあります。

直管LEDは給電方式が異なる

ここで知っておきたいのが直管蛍光灯タイプのLEDには給電方式がいくつかあって、今回のエコリカLEDは片方から給電するタイプ（片側給電タイプ）ということ。中には蛍光灯と同じく両側から給電するタイプのLEDもあるので使用するLEDに応じて灯具を選定しなければならないのです。

給電方式の違いやバイパス工事については下記のページがよくまとまっています。

（参考）・直管型LED蛍光ランプの器具工事とは？工事不要LED蛍光灯のデメリット

もしエコリカLEDが両側給電タイプだったらこの方式は使えなかったはず。

取り付けてみよう！

と言うわけで取り付けてみましょう。取り付けられるのはこういう普通の天井に付いてるローゼット。左右に金属製の耳がついてあるタイプです。この耳に付属のネジでアダプターを取り付けます。古い物件などに多い耳の付いていない引掛けシーリングにも取り付けられますがこの場合、天井に補強用のネジを2本打たなければならないので天井にキズが出来る点注意しましょう。詳しくはコイズミ照明のサイトへどうぞ。

ローゼットの耳にネジを付けて、付属のアダプターを装着。

続いて本体を取り付けます。

これでおしまい。アダプターを取り付けるのにドライバーが必要なだけで特別な工具はいりません。一人で取り付けられました（椅子や脚立に登って作業するので気をつけて）。

普通のシーリングライトのようにカチャッとはめて終わりというわけには行きませんが、説明書もしっかり付いているのでそれほど難しくはありません。

取り付ける角度も自由に設定できます。レールの中心位置も30cm調整可能。斜めから撮っているので分かりづらいかもしれませんが、左奥に30センチずらしてます。

左右の支持棒で壁との隙間を埋めて安定させたら完成。

レールソケット取り付け

カメダデンキのLEDソケットを取り付けましょう。

わりとちゃんとした箱に入っています（失礼！）

中には給電用のソケットと反対側のただ支えるだけのソケット。それと中央に付ける落下防止用パーツの3つ。説明書類も日本語でちゃんとしているので難しい事はありません。

レールに蛍光灯の幅（40Wタイプは120センチ）にあらかじめ取り付けておき、LEDを装着。必ず給電用ソケットとLEDの給電側を揃えて取り付けます。

エコリカLEDと薄く書かれている側に小さく「給電側」と書かれてます。あとは普通の蛍光灯と同じ要領で取り付けるだけ。簡単です。

部屋の照明スイッチと連動してパチパチ切り替わります。

さっきも紹介したけどこれだけ良い照明が手元だけでなく、デスク全体に降り注ぎます。最高！

これで”照明だけは”印刷所並みとなりました！（印刷所の校正室と同レベルにするなら部屋の壁紙や電球の照射角、明るさまで制御しないといけないので個人でやるのはかなり大変）

—

ダクトレールとレールソケット、LED本体合わせて約2万円程度のコストとなり、普通の（演色性の良くない）シーリングライトよりは高くなりますが、このレベルの品質の光を天井に付けられるなら決して高くない（というか激安）な感じだと思います。

EIZOのデスクライト2万円以上しますからね。。

1灯だけだとやや暗いかも

40WタイプのECL-LD4EGN-L3Aは全光束2100lmとなっていて、今回取り付けた約7畳の部屋だとやや暗めかもしれません。今回はデスクの上あたりに取り付けたのですが、ECL-LD4EGN-L3A単体での明るさはデスクの上で約300ルクスくらい。（LED直下1.5mから電球と直角方向に40センチくらいの位置）

JIS基準で学校の教室では300ルクス以上となっているようなので悪くない明るさではあります。PC作業が多く暗めの作業環境が好きな方にとっては全く問題ない明るさかと思いますが、私は手元が明るい方が好きなのでちょっと作業中に目が疲れる感じがしました。

後述しますが、私は20Wタイプをさらに補助的に追加して手元が400ルクスくらいになり程よい感じになりました。（ちなみに印刷所の校正室は1300ルクスくらいとかなり明るい環境のようです[参考]。今回の環境だとデスクから1ｍくらい上だと1000～1200ルクスくらい。立ち上がって評価すれば印刷所に近づく？？）

また、直管LEDなので光が広がりにくく、照明が天井に付いていない部屋の奥（電球と平行の向きに離れた場所）なんかは100ルクス以下と手元で作業するにはまったく向かない明るさなので、その場合は別途照明を足すといった事が必要になります。

ダクトレールなら別途電球を追加できる

1.5mのダクトレールならソケット2個ぶん程度は空くので、別途E26用ソケットを取り付けて、手軽で演色性の高い東芝キレイ色を部屋の奥に向けて追加するといったこともできますね。

posted with カエレバ

東芝(TOSHIBA)

カメダデンキダクトレール用直管LED対応レールソケット照明器具 2灯用白 1組ホワイト（給電側1個、受け側1個）

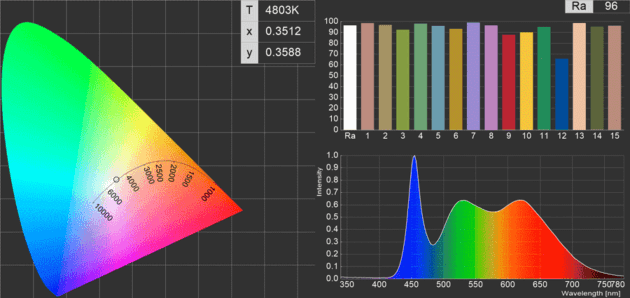

キレイ色のLDA9N-D-Gも演色性計ってみましたが、Raは96と優秀。R12が70以下とやや微妙ですが、EIZOのLEDライト並みの演色性を持っているのでサブで使うには十分かと思います。

もっと大きな部屋で明るくしたい場合は2灯タイプのレールソケット( KRS-2A-WH)もありますよ。（6畳程度だと明るすぎるかも）

posted with カエレバ

表参道通販クラブ

G13用ソケットプラグコードコンセント直結ACプラグコード TK-LTSC04 片側給電方式LED蛍光灯用はめ込み式仮設照明用

もっと安く取り付けるには？

さっき2万円でも十分安いでしょと言いましたが、見た目を気にしなければもっと安く仕上げることもできます。

片側給電LEDは蛍光灯より仕組みがめちゃ簡素なので、灯具の造りは簡単なんですよね。とりあえずLEDが付けば良いというレベルなら1,000円くらいで買えますｗ

例えばこれとか↓給電側にぶっ挿すだけのソケットです。

posted with カエレバ

東宏株式会社

パナソニック(Panasonic) セパラボディ/P WH4101PK 【純正パッケージ品】

Amazonで500円くらいで売ってて送料含めても1,000円くらい。この場合は別途電球を支持する工作が必要ですがDIY好きなら自作照明作ってもいいかも？ 電気の配線部分は改造しちゃダメだけど、他はDIYできるはずなので。

さすがに、これはレベル高い。。という場合はこんなのも売ってます。

コンセント直結の簡易灯具ですが、これも電気工事不要タイプですね。写真の右側が給電側。片側給電タイプのLEDならこれに取り付ければ明かりが付きます。これ20W用。

20Wの簡易灯具はAmazonなど探して出てこなかったのですが、アカリセンターに売ってました。ツヤ電器製作所 LED-S20。1,650円。送料が700円くらいだったはず。安い！40Wタイプもあるよ。

電球関係困ったらだいたいアカリセンターに行けばなんとかなる安心感（ただ、コイズミのダクトレールは置いてなくちょっと高いパナのレールしかなかった）。

2,000円で天井に取り付ける

例えば、ローゼット（引掛けシーリング）の中心にコンセントがあるタイプのお家で、見た目も気にしないし、天井に多少穴開けて良いならここにコンセント突っ込んで、灯具を天井にネジ留めすれば部屋のスイッチと連動して明かりが付くようになります。

40Wの簡易灯具が約2000円（＋送料）なのでダクトレール方式よりはずっとお得に構築出来ます。

といってもいつも使う部屋なら＋1万円かけて見た目スッキリにしたいですが。私なら。。

デスクライトにも使えるよ

先ほど言ったとおり、私の環境だと40Wタイプ1本だと手元が暗く感じたのでこの簡易灯具を使って20Wタイプも追加してみました。

さっき紹介したツヤ電器製作所 LED-S20にエコリカの20Wタイプを接続。コンセントが繋がっている給電側とLEDの給電側を合わせて取り付けるだけです。
＊灯具にはレネソーラ社（Jリノック社）のランプ専用で他のランプを取り付けた不具合は保証対象外と書いてました。

点きました！

めちゃ簡単ですね。

壁のスイッチと連動させたい

例えばこれにコンセント型のスイッチと連動させれば好きな場所に取り付けて使えるのですが、私は先ほど天井に取り付けた40WタイプのLEDと連動してON/OFFさせたいのです。

通常は新たな電気工事が必要になりますが、ダクトレールなら次の謎の部品を使えば大丈夫。
