1. 1. Jetson TK1でSemi-Global matching 株式会社フィックスターズ 山田てるみ

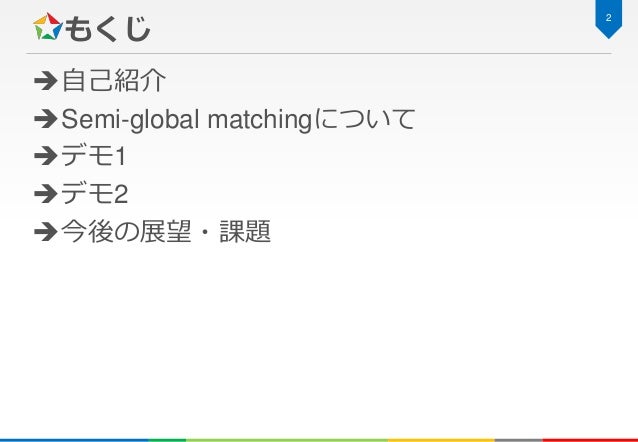

2. 2. もくじ 自己紹介 Semi-global matchingについて デモ1 デモ2 今後の展望・課題 2

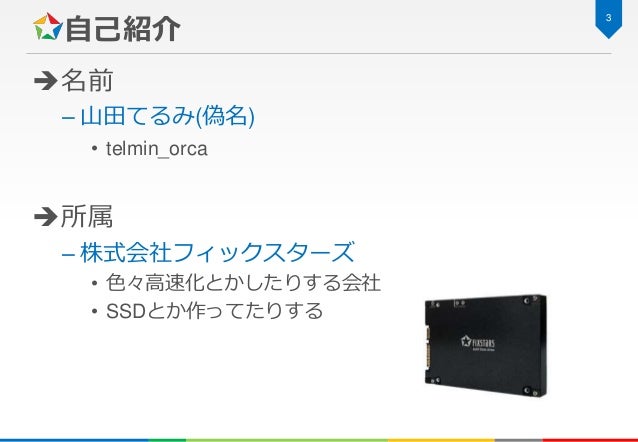

3. 3. 自己紹介 名前 – 山田てるみ(偽名) • telmin_orca 所属 – 株式会社フィックスターズ • 色々高速化とかしたりする会社 • SSDとか作ってたりする 3

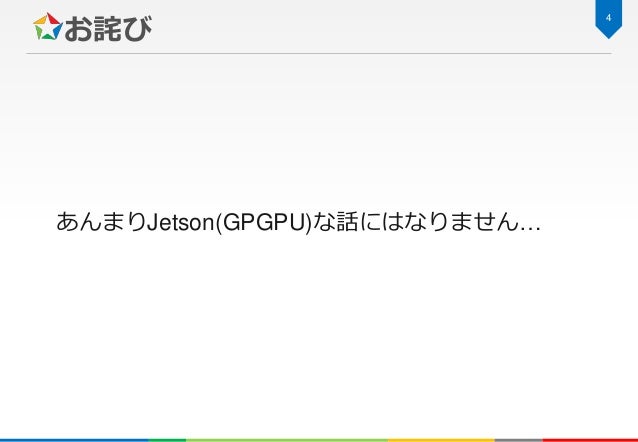

4. 4. お詫び 4 あんまりJetson(GPGPU)な話にはなりません…
5. 5. 5 Deep Learningもいいけど、画像処理もしたくない？ http://www.greencarcongress.com/2014/11/20141114-toshibaimage.html

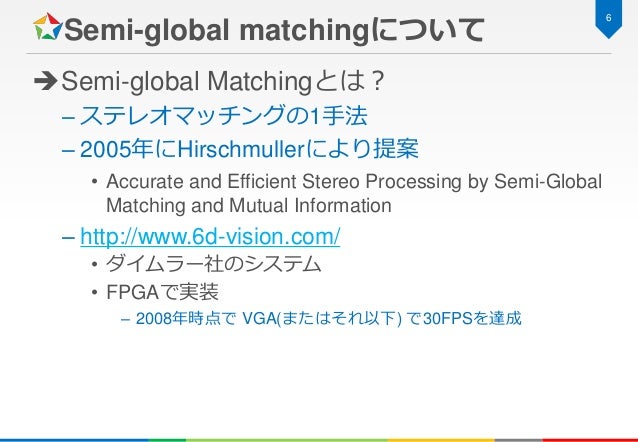

6. 6. Semi-global matchingについて Semi-global Matchingとは？ – ステレオマッチングの1手法 – 2005年にHirschmullerにより提案 • Accurate and Efficient Stereo Processing by Semi-Global Matching and Mutual Information – http://www.6d-vision.com/ • ダイムラー社のシステム • FPGAで実装 – 2008年時点で VGA(またはそれ以下) で30FPSを達成 6

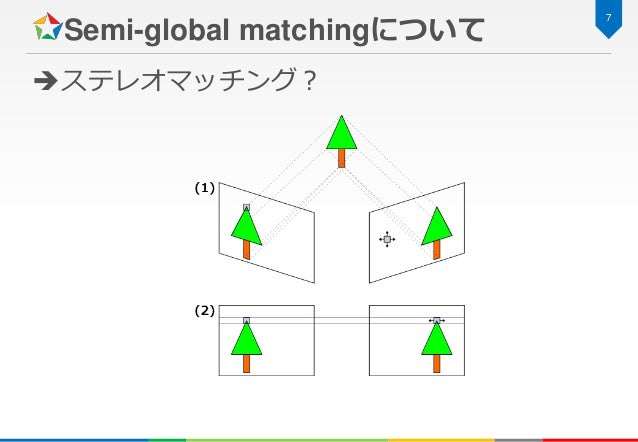

7. 7. Semi-global matchingについて ステレオマッチング？ 7

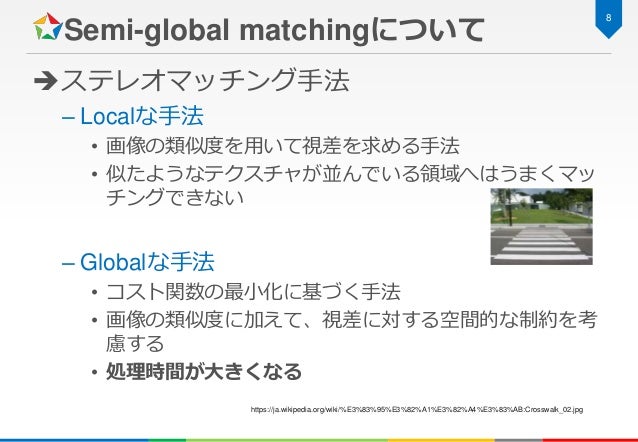

8. 8. Semi-global matchingについて ステレオマッチング手法 – Localな手法 • 画像の類似度を用いて視差を求める手法 • 似たようなテクスチャが並んでいる領域へはうまくマッ チングできない – Globalな手法 • コスト関数の最小化に基づく手法 • 画像の類似度に加えて、視差に対する空間的な制約を考 慮する • 処理時間が大きくなる 8 https://ja.wikipedia.org/wiki/%E3%83%95%E3%82%A1%E3%82%A4%E3%83%AB:Crosswalk_02.jpg
9. 9. Semi-global matchingについて Semi-global matchingの特徴 – コスト関数の最小化 – 視差に対する制約を一次元方向に限定することで、 動的計画法で効率よく最適化を可能にしている 処理手順 – Matching Cost – Path Aggregation – Cost Summation – winner-takes-all 9

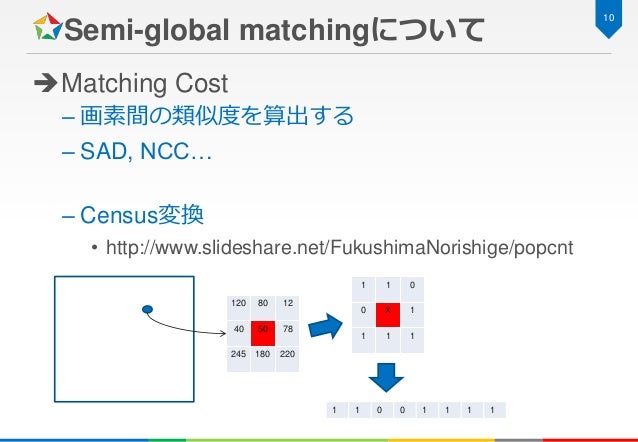

10. 10. Semi-global matchingについて Matching Cost – 画素間の類似度を算出する – SAD, NCC… – Census変換 • http://www.slideshare.net/FukushimaNorishige/popcnt 10 120 80 12 40 50 78 245 180 220 1 1 0 0 X 1 1 1 1 1 1 0 0 1 1 1 1

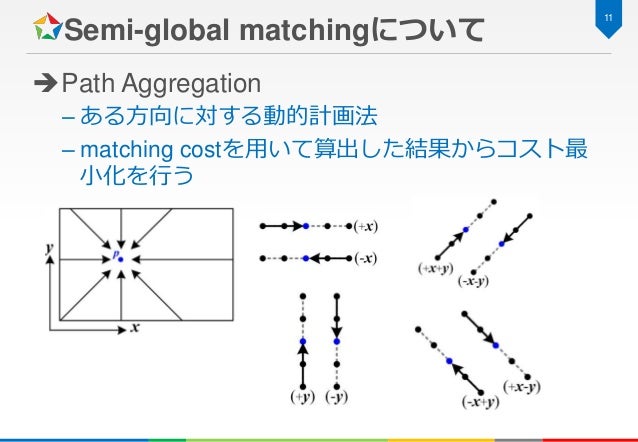

11. 11. Semi-global matchingについて Path Aggregation – ある方向に対する動的計画法 – matching costを用いて算出した結果からコスト最 小化を行う 11
12. 12. Semi-global matchingについて Cost Summation – 8方向に対してPath aggregationを行い、計算した 結果の総和を取る winner-takes-all – 各座標について、累積コストSを最小にする視差を 選択し、最終出力(＝視差)とする 12

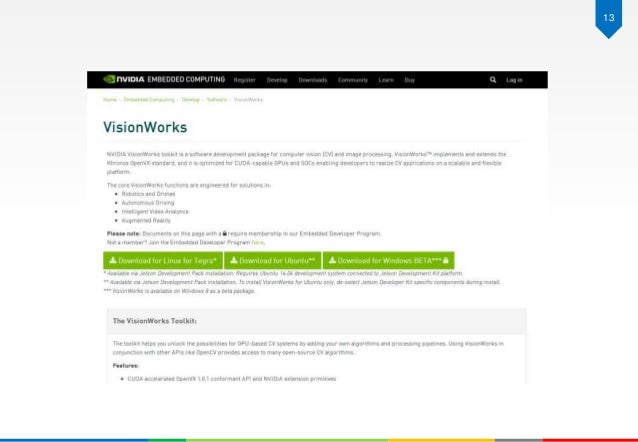

13. 13. 13

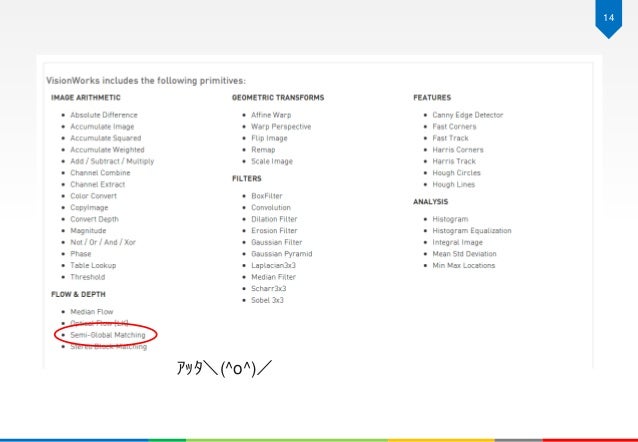

14. 14. 14 ｱｯﾀ＼(^o^)／

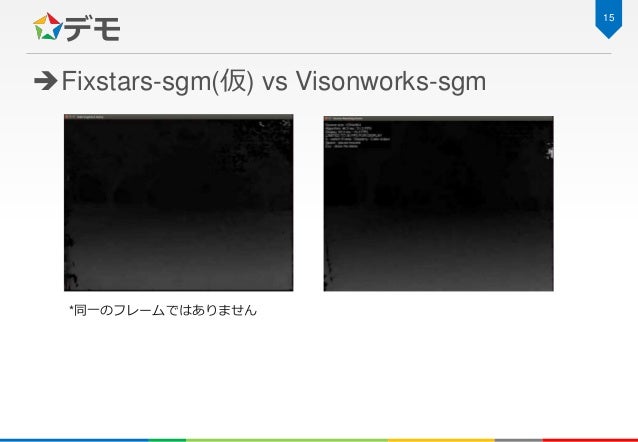

15. 15. デモ Fixstars-sgm(仮) vs Visonworks-sgm 15 *同一のフレームではありません

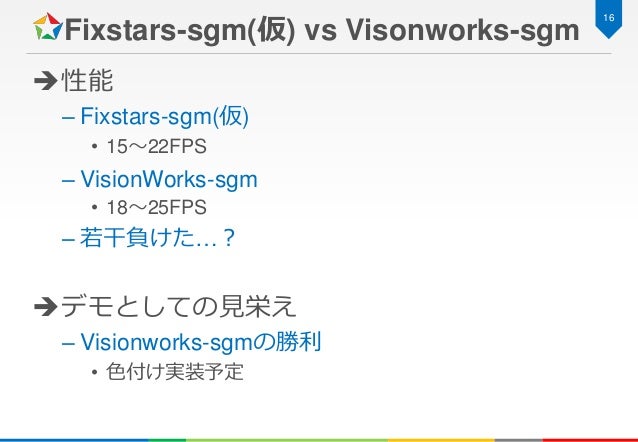

16. 16. Fixstars-sgm(仮) vs Visonworks-sgm 性能 – Fixstars-sgm(仮) • 15～22FPS – VisionWorks-sgm • 18～25FPS – 若干負けた…？ デモとしての見栄え – Visionworks-sgmの勝利 • 色付け実装予定 16

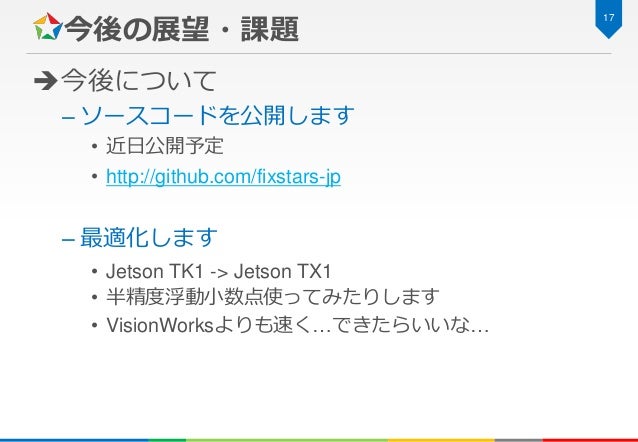

17. 17. 今後の展望・課題 今後について – ソースコードを公開します • 近日公開予定 • http://github.com/fixstars-jp – 最適化します • Jetson TK1 -> Jetson TX1 • 半精度浮動小数点使ってみたりします • VisionWorksよりも速く…できたらいいな… 17
