随時追加していきます。

MTLTexture をコピーする

たとえばMTKViewで画像ファイルから読み込んできたテクスチャ（MTLTexture）を描画したいときに、

currentDrawable.texture = aTexture

みたいなことはできない。

この記事でやったみたいに、パススルーシェーダを書いて書き込む方法もあるが、もっと手軽な方法として、 MTLBlitCommandEncoder のコピー機能を使う方法がある。

let commandBuffer = commandQueue.makeCommandBuffer()

let blitEncoder = commandBuffer.makeBlitCommandEncoder()
blitEncoder.copy(from: fromTexture,
                 sourceSlice: 0,
                 sourceLevel: 0,
                 sourceOrigin: MTLOrigin(x: 0, y: 0, z: 0),
                 sourceSize: MTLSizeMake(fromTexture.width, fromTexture.height, fromTexture.depth),
                 to: drawable.texture,
                 destinationSlice: 0,
                 destinationLevel: 0,
                 destinationOrigin: MTLOrigin(x: 0, y: 0, z: 0))
blitEncoder.endEncoding()

commandBuffer.present(drawable)
commandBuffer.commit()
commandBuffer.waitUntilCompleted()

参考： Display Images with MTKView

MTLTextureをリサイズする

Metal Performance ShadersフレームワークのMPSImageLanczosScaleというクラスを利用する。

下記記事を参照：
- Metalで画像をリサイズする - Qiita

MTLTextureを新規生成する

画像ファイルからMTKTextureLoaderで読み込んでくるのではなく、新規でテクスチャを生成するには、MTLTextureDescriptorを使用する。

let textureDescriptor = MTLTextureDescriptor.texture2DDescriptor(pixelFormat: pixelFormat, width: width, height: height, mipmapped: true)
let texture = device.makeTexture(descriptor: textureDescriptor)

UIImage を MTLTexture に変換する

image というUIImageオブジェクトがあるとして、MTKTextureLoaderを用いて次のように処理する。

guard let cgImage = image?.cgImage else {return}
do {
    try texture = textureLoader.newTexture(with: cgImage, options: nil)
} catch {
    fatalError("Could not load the texture. error: \(error).")
}

アセットからMTLTextureを生成する

アセットから読み込んですぐ描画したいのであれば、いったんUIImageオブジェクトをつくるのはCPUのムダ。MTKTextureLoader には下記のようにasset nameを直接渡してテクスチャを生成するメソッドも用意されている。

func newTexture(withName name: String, scaleFactor: CGFloat, bundle: Bundle?, options: [String : NSObject]? = nil) throws -> MTLTexture

iOSデバイスがMetal Performance Shadersをサポートしているかを確認する

この記事の『Metal Feature Sets』の項に書いたとおり、当該iOSデバイスが、MetalをサポートしていてもMPSはサポートしていないこともありえます。（例：iPhone 5s）

以下のコードでチェックできます。

guard MPSSupportsMTLDevice(device) else {
    print("Metal Performance Shaders not Supported on current Device")
    return
}

MTLTextureにブラーをかける

Metal Performance ShadersフレームワークのMPSImageGaussianBlurというクラスを利用する。

入力テクスチャ／出力テクスチャをそれぞれ指定する方法と、入力テクスチャそのものに出力（in place）する方法とがある。

たとえばMTKViewのcurrentDrawable.textureに既に書き込まれているテクスチャにブラーを書けたい場合、in placeで以下のように処理できる。

guard let drawable = currentDrawable else {
    return
}
let blur = MPSImageGaussianBlur(device: device, sigma: blurRadius)
let commandBuffer = commandQueue.makeCommandBuffer()
var drawableTexture = drawable.texture
_ = withUnsafeMutablePointer(to: &drawableTexture) { (texturePtr: UnsafeMutablePointer<MTLTexture>) in
    blur.encode(commandBuffer: commandBuffer, inPlaceTexture: texturePtr, fallbackCopyAllocator: nil)
}
commandBuffer.commit()
commandBuffer.waitUntilCompleted()

入力／出力をそれぞれ指定する場合は以下のようにする。

let blur = MPSImageGaussianBlur(device: device, sigma: blurSigma)
let commandBuffer = commandQueue.makeCommandBuffer()
blur.encode(commandBuffer: commandBuffer, sourceTexture: sourceTexture, destinationTexture: destinationTexture)
commandBuffer.commit()
commandBuffer.waitUntilCompleted()

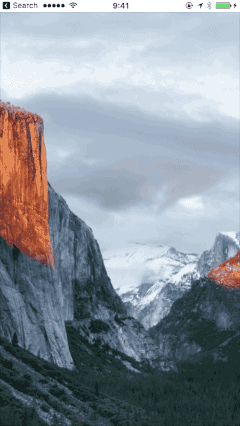

（シグマ0〜100〜0を60 fpsで変化させてみた様子。AnimatedGIFというフォーマットの都合上、グラデーションが汚いですが、実際はすごく綺麗です。）

MTLTextureの転置（行と列の入れ替え）

Landscapeで入ってきたカメラ入力をPortraitにしたい場合とかに。MPSImageTransposeを使う。引数等は一切なし。

obj

MPSImageTranspose *transpose =[[MPSImageTranspose alloc] initWithDevice:commandQueue.device];
[transpose encodeToCommandBuffer:commandBuffer
                   sourceTexture:scrTexture
              destinationTexture:dstTexture];

MTLTexture -> CIImage

CIImageにはMTLTextureを引数に渡せるイニシャライザが用意されているが、

let inputImage = CIImage(mtlTexture: texture, options: nil)

これだけだと上下反転した画像ができてしまう。

というわけで以下のようにy方向にフリップさせる。

let inputImage = CIImage(mtlTexture: texture, options: nil)?.applying(CGAffineTransform(scaleX: 1, y: -1).translatedBy(x: 0, y: CGFloat(texture.height)))

CIImage -> MTLTexture （Metalを利用）

Metalを利用してレンダリングするためのCIContextを用意しておく。

context = CIContext(mtlDevice: device)

CIImageの内容をMTLTextureに描画する。

let colorSpace = CGColorSpaceCreateDeviceRGB()
context.render(inputImage, to: toTexture, commandBuffer: commandBuffer, bounds: inputImage.extent, colorSpace: colorSpace)

CIImage -> MTLTexture （Core Graphicsを利用）

CGImageに変換してMTKTextureLoaderを用いてMTLTextureをロードする

let context = CIContext(options:nil)
guard let cgImage = context.createCGImage(image, from: image.extent) else {return}
let texture = try? textureLoader.newTexture(cgImage: cgImage)

CIImage を MTKView に描画する

上記の応用例。MTKViewのcurrentDrawableのtextureにCIImageを書き込み、presentする。

let commandBuffer = commandQueue.makeCommandBuffer()

let colorSpace = CGColorSpaceCreateDeviceRGB()
context.render(outputImage, to: drawable.texture, commandBuffer: commandBuffer, bounds: outputImage.extent, colorSpace: colorSpace)

commandBuffer.present(drawable)
commandBuffer.commit()
commandBuffer.waitUntilCompleted()

CMSampleBuffer -> CVImageBuffer (CVPixelBuffer) -> MTLTexture

AVFoudationを用いて得られるカメラ入力をMetalでリアルタイム処理する際にこの変換が必要になる。詳しくは以下の記事を参照：

Metalでカメラからの動画入力をリアルタイム処理する - Qiita

ここにはコードだけ貼っておく（リンク先にはObjective-C版のコードもあり）

CVImageBuffer (CVPixelBuffer)を取り出す

let imageBuffer = CMSampleBufferGetImageBuffer(sampleBuffer)

CVMetalTextureCacheを用意

var textureCache : CVMetalTextureCache?

CVMetalTextureCacheCreate(kCFAllocatorDefault, nil, device, nil, &textureCache)

CVMetalTextureCacheを用いて、 CVImageBuffer から、 CVMetalTexture を生成

swift

let width = CVPixelBufferGetWidth(imageBuffer)
let height = CVPixelBufferGetHeight(imageBuffer)

var imageTexture: CVMetalTexture?

let result = CVMetalTextureCacheCreateTextureFromImage(kCFAllocatorDefault, textureCache, imageBuffer, nil, pixelFormat, width, height, 0, &imageTexture)

イメージバッファから、MTLTexture を取り出す

swift

let texture = CVMetalTextureGetTexture(imageTexture)

Core Graphicsを利用する場合

let image = CIImage(cvPixelBuffer: buffer)

あとは「CIImage -> MTLTexture （Core Graphicsを利用）」の方法で変換（MTKTextureLoaderを用いてアップロードする）

Core ImageとMetalを併用する

MTLTexture -> CIImage -> (CIFilterで画像処理) -> MTLTexture -> MTKViewに描画

という流れ。Core ImageはMetalとシームレスに統合できるよう実装されているので、CPUとGPUを行ったり来たりするようなムダはない。詳しくはこちらの記事を参照： Metalの恩恵は受けつつCore Imageで「手軽に」画像処理 - Qiita

（Core ImageのCIPixellateフィルタをパラメータを変えつつ60fpsでMTKViewに描画）

MetalシェーダでSceneKitのマテリアルを描画する

SCNProgramというクラスを使う。

let program = SCNProgram()
program.fragmentFunctionName = "myVertex"
program.vertexFunctionName = "myFragment"
material.program = program

詳細は下記記事を参照：

MetalシェーダでSceneKitのマテリアルを描画する - Qiita

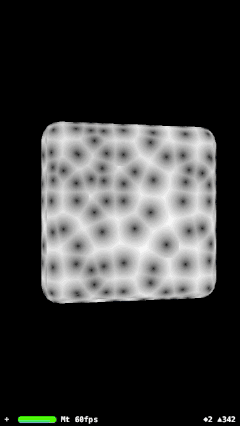

（http://glslsandbox.com/e#36858.0 のGLSLをMSLに移行しつつSceneKitに描画）

（http://glslsandbox.com/e#37017.0 のGLSLをMSLに移行しつつSceneKitに描画）

随時追加していきます。

##MTLTexture をコピーする

たとえば`MTKView`で画像ファイルから読み込んできたテクスチャ（`MTLTexture`）を描画したいときに、

```swift
currentDrawable.texture = aTexture
```

みたいなことは**できない**。

[この記事](http://qiita.com/shu223/items/3301a1e64757c0bd73ef)でやったみたいに、**パススルーシェーダを書いて書き込む方法**もあるが、もっと手軽な方法として、 `MTLBlitCommandEncoder` のコピー機能を使う方法がある。

```swift
let commandBuffer = commandQueue.makeCommandBuffer()

let blitEncoder = commandBuffer.makeBlitCommandEncoder()
blitEncoder.copy(from: fromTexture,
                 sourceSlice: 0,
                 sourceLevel: 0,
                 sourceOrigin: MTLOrigin(x: 0, y: 0, z: 0),
                 sourceSize: MTLSizeMake(fromTexture.width, fromTexture.height, fromTexture.depth),
                 to: drawable.texture,
                 destinationSlice: 0,
                 destinationLevel: 0,
                 destinationOrigin: MTLOrigin(x: 0, y: 0, z: 0))
blitEncoder.endEncoding()

commandBuffer.present(drawable)
commandBuffer.commit()
commandBuffer.waitUntilCompleted()
```

- 参考： [Display Images with MTKView](http://metalcvexamples.com/metal-cv-basics/2015/12/13/display-images-with-mtkview.html)

##MTLTextureをリサイズする

Metal Performance Shadersフレームワークの`MPSImageLanczosScale`というクラスを利用する。

下記記事を参照：
- [Metalで画像をリサイズする - Qiita](http://qiita.com/shu223/items/19ac718dcd561a891689)

##MTLTextureを新規生成する

画像ファイルから`MTKTextureLoader`で読み込んでくるのではなく、新規でテクスチャを生成するには、`MTLTextureDescriptor`を使用する。

```swift
let textureDescriptor = MTLTextureDescriptor.texture2DDescriptor(pixelFormat: pixelFormat, width: width, height: height, mipmapped: true)
let texture = device.makeTexture(descriptor: textureDescriptor)
```

##UIImage を MTLTexture に変換する

`image` というUIImageオブジェクトがあるとして、MTKTextureLoaderを用いて次のように処理する。

```swift
guard let cgImage = image?.cgImage else {return}
do {
    try texture = textureLoader.newTexture(with: cgImage, options: nil)
} catch {
    fatalError("Could not load the texture. error: \(error).")
}
```

##アセットからMTLTextureを生成する

アセットから読み込んですぐ描画したいのであれば、いったんUIImageオブジェクトをつくるのはCPUのムダ。`MTKTextureLoader` には下記のようにasset nameを直接渡してテクスチャを生成するメソッドも用意されている。

```swift
func newTexture(withName name: String, scaleFactor: CGFloat, bundle: Bundle?, options: [String : NSObject]? = nil) throws -> MTLTexture
```

##iOSデバイスがMetal Performance Shadersをサポートしているかを確認する

[この記事](http://qiita.com/shu223/items/8027201e50c68288f0be)の『Metal Feature Sets』の項に書いたとおり、当該iOSデバイスが、**MetalをサポートしていてもMPSはサポートしていない**こともありえます。（例：iPhone 5s）

以下のコードでチェックできます。

```swift
guard MPSSupportsMTLDevice(device) else {
    print("Metal Performance Shaders not Supported on current Device")
    return
}
```

##MTLTextureにブラーをかける

Metal Performance Shadersフレームワークの`MPSImageGaussianBlur`というクラスを利用する。

**入力テクスチャ／出力テクスチャをそれぞれ指定**する方法と、**入力テクスチャそのものに出力（in place）**する方法とがある。

たとえば`MTKView`の`currentDrawable.texture`に既に書き込まれているテクスチャにブラーを書けたい場合、in placeで以下のように処理できる。

```swift
guard let drawable = currentDrawable else {
    return
}
let blur = MPSImageGaussianBlur(device: device, sigma: blurRadius)
let commandBuffer = commandQueue.makeCommandBuffer()
var drawableTexture = drawable.texture
_ = withUnsafeMutablePointer(to: &drawableTexture) { (texturePtr: UnsafeMutablePointer<MTLTexture>) in
    blur.encode(commandBuffer: commandBuffer, inPlaceTexture: texturePtr, fallbackCopyAllocator: nil)
}
commandBuffer.commit()
commandBuffer.waitUntilCompleted()
```

入力／出力をそれぞれ指定する場合は以下のようにする。

```swift
let blur = MPSImageGaussianBlur(device: device, sigma: blurSigma)
let commandBuffer = commandQueue.makeCommandBuffer()
blur.encode(commandBuffer: commandBuffer, sourceTexture: sourceTexture, destinationTexture: destinationTexture)
commandBuffer.commit()
commandBuffer.waitUntilCompleted()
```

![blur.gif](https://qiita-image-store.s3.amazonaws.com/0/3180/b8e703bd-fa27-9e65-d9e1-6e62b016b79c.gif)

（シグマ0〜100〜0を**60 fps**で変化させてみた様子。AnimatedGIFというフォーマットの都合上、グラデーションが汚いですが、実際はすごく綺麗です。）

##MTLTextureの転置（行と列の入れ替え）

Landscapeで入ってきたカメラ入力をPortraitにしたい場合とかに。`MPSImageTranspose`を使う。引数等は一切なし。

```objc:obj
MPSImageTranspose *transpose =[[MPSImageTranspose alloc] initWithDevice:commandQueue.device];
[transpose encodeToCommandBuffer:commandBuffer
                   sourceTexture:scrTexture
              destinationTexture:dstTexture];
```

##MTLTexture -> CIImage

CIImageにはMTLTextureを引数に渡せるイニシャライザが用意されているが、

```swift
let inputImage = CIImage(mtlTexture: texture, options: nil)
```

これだけだと**上下反転**した画像ができてしまう。

というわけで以下のようにy方向にフリップさせる。

```swift
let inputImage = CIImage(mtlTexture: texture, options: nil)?.applying(CGAffineTransform(scaleX: 1, y: -1).translatedBy(x: 0, y: CGFloat(texture.height)))
```

##CIImage -> MTLTexture （Metalを利用）

Metalを利用してレンダリングするためのCIContextを用意しておく。

```swift
context = CIContext(mtlDevice: device)
```

`CIImage`の内容を`MTLTexture`に描画する。

```swift
let colorSpace = CGColorSpaceCreateDeviceRGB()
context.render(inputImage, to: toTexture, commandBuffer: commandBuffer, bounds: inputImage.extent, colorSpace: colorSpace)
```

### CIImage -> MTLTexture （Core Graphicsを利用）

CGImageに変換してMTKTextureLoaderを用いてMTLTextureをロードする

```swift
let context = CIContext(options:nil)
guard let cgImage = context.createCGImage(image, from: image.extent) else {return}
let texture = try? textureLoader.newTexture(cgImage: cgImage)
```

##CIImage を MTKView に描画する

上記の応用例。`MTKView`の`currentDrawable`の`texture`に`CIImage`を書き込み、`present`する。

```swift
let commandBuffer = commandQueue.makeCommandBuffer()

let colorSpace = CGColorSpaceCreateDeviceRGB()
context.render(outputImage, to: drawable.texture, commandBuffer: commandBuffer, bounds: outputImage.extent, colorSpace: colorSpace)

commandBuffer.present(drawable)
commandBuffer.commit()
commandBuffer.waitUntilCompleted()
```

##CMSampleBuffer -> CVImageBuffer (CVPixelBuffer) -> MTLTexture

AVFoudationを用いて得られるカメラ入力をMetalでリアルタイム処理する際にこの変換が必要になる。詳しくは以下の記事を参照：

- [Metalでカメラからの動画入力をリアルタイム処理する - Qiita](http://qiita.com/shu223/items/2e493645e2d9a1e35a0d)

ここにはコードだけ貼っておく（リンク先にはObjective-C版のコードもあり）

- `CVImageBuffer` (`CVPixelBuffer`)を取り出す

```swift
let imageBuffer = CMSampleBufferGetImageBuffer(sampleBuffer)
```

- `CVMetalTextureCache`を用意

```swift
var textureCache : CVMetalTextureCache?
```

```swift
CVMetalTextureCacheCreate(kCFAllocatorDefault, nil, device, nil, &textureCache)
```

- `CVMetalTextureCache`を用いて、 `CVImageBuffer` から、 `CVMetalTexture` を生成

```swift:swift
let width = CVPixelBufferGetWidth(imageBuffer)
let height = CVPixelBufferGetHeight(imageBuffer)

var imageTexture: CVMetalTexture?

let result = CVMetalTextureCacheCreateTextureFromImage(kCFAllocatorDefault, textureCache, imageBuffer, nil, pixelFormat, width, height, 0, &imageTexture)
```

- イメージバッファから、`MTLTexture` を取り出す

```swift:swift
let texture = CVMetalTextureGetTexture(imageTexture)
```

### Core Graphicsを利用する場合

```
let image = CIImage(cvPixelBuffer: buffer)
```

あとは「CIImage -> MTLTexture （Core Graphicsを利用）」 の方法で変換（MTKTextureLoaderを用いてアップロードする）

##Core ImageとMetalを併用する

MTLTexture -> CIImage -> (CIFilterで画像処理) -> MTLTexture -> MTKViewに描画

という流れ。Core ImageはMetalとシームレスに統合できるよう実装されているので、CPUとGPUを行ったり来たりするようなムダはない。詳しくはこちらの記事を参照： [Metalの恩恵は受けつつCore Imageで「手軽に」画像処理 - Qiita](http://qiita.com/shu223/items/4c0f8073477f787e1627)

![coreimage.gif](https://qiita-image-store.s3.amazonaws.com/0/3180/f5da7f90-a2ff-5bd6-a784-9b8004bfee9f.gif)

（Core Imageの`CIPixellate`フィルタをパラメータを変えつつ**60fps**でMTKViewに描画）

##MetalシェーダでSceneKitのマテリアルを描画する
