1. 1. TLP180のスパイスモデルの 開発方針TLP180は、東芝セミコンダクター&ストレージ社の フォトカプラ製品です 2012年5月9日(水曜日) 株式会社ビー・テクノロジー http://www.beetech.info/ info@bee-tech.com Copyright (C) Bee Technologies Inc. 2012 1

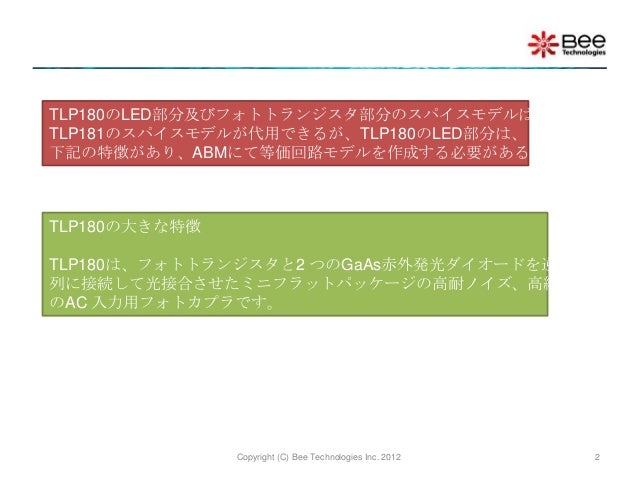

2. 2. TLP180のLED部分及びフォトトランジスタ部分のスパイスモデルは、TLP181のスパイスモデルが代用できるが、TLP180のLED部分は、下記の特徴があり、ABMにて等価回路モデルを作成する必要がある。TLP180の大きな特徴TLP180は、フォトトランジスタと2 つのGaAs赤外発光ダイオードを逆並列に接続して光接合させたミニフラットパッケージの高耐ノイズ、高絶縁型のAC 入力用フォトカプラです。 Copyright (C) Bee Technologies Inc. 2012 2

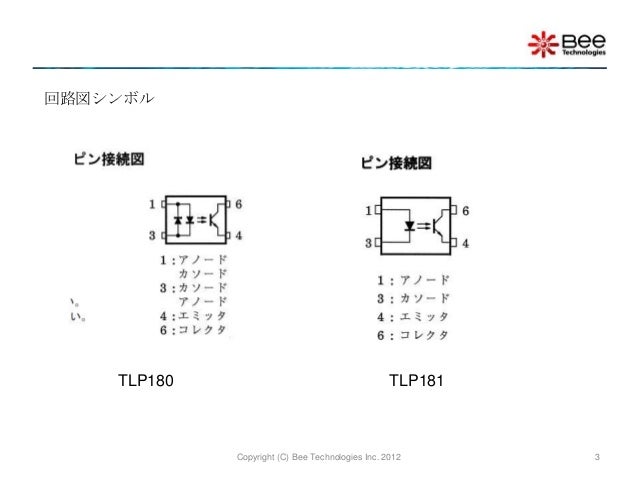

3. 3. 回路図シンボル TLP180 TLP181 Copyright (C) Bee Technologies Inc. 2012 3

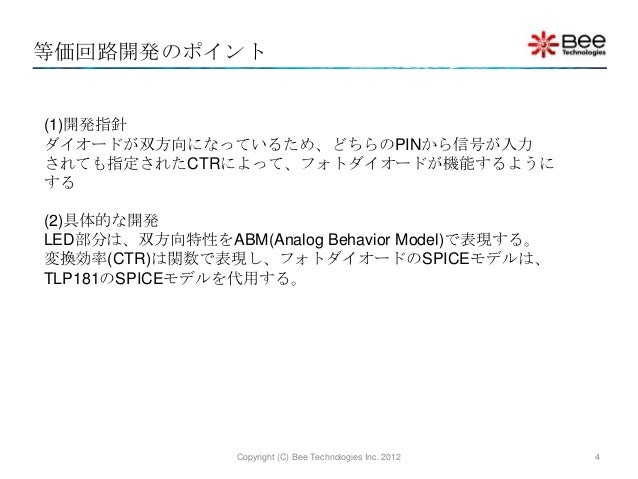

4. 4. 等価回路開発のポイント(1)開発指針ダイオードが双方向になっているため、どちらのPINから信号が入力されても指定されたCTRによって、フォトダイオードが機能するようにする(2)具体的な開発LED部分は、双方向特性をABM(Analog Behavior Model)で表現する。変換効率(CTR)は関数で表現し、フォトダイオードのSPICEモデルは、TLP181のSPICEモデルを代用する。 Copyright (C) Bee Technologies Inc. 2012 4
