【グラボR9 380】半田割れの疑いがあるからオーブンで焼くで

カテゴリ: VIP

1: 名無しさん＠おーぷん 2016/12/31(土)21:07:26 ID:Tx6

今手元にあるR9 380ちゃんをこんがりオーブンで焼くで

[症状]
・低解像度で起動し、ドライバーを当てようとするとブルスク(TDR Failure)で落ちるで
・低解像度の状態だとニコニコとかおんJ見たり、Intellij起動するの問題なし

以上の症状よりメモリorコアの半田クラックが疑われるンゴ
もう解体はしてあるから焼いてみるだけやで

引用元:http://hayabusa.open2ch.net/test/read.cgi/livejupiter/1483186046/

2: 名無しさん＠おーぷん 2016/12/31(土)21:07:57 ID:Tx6

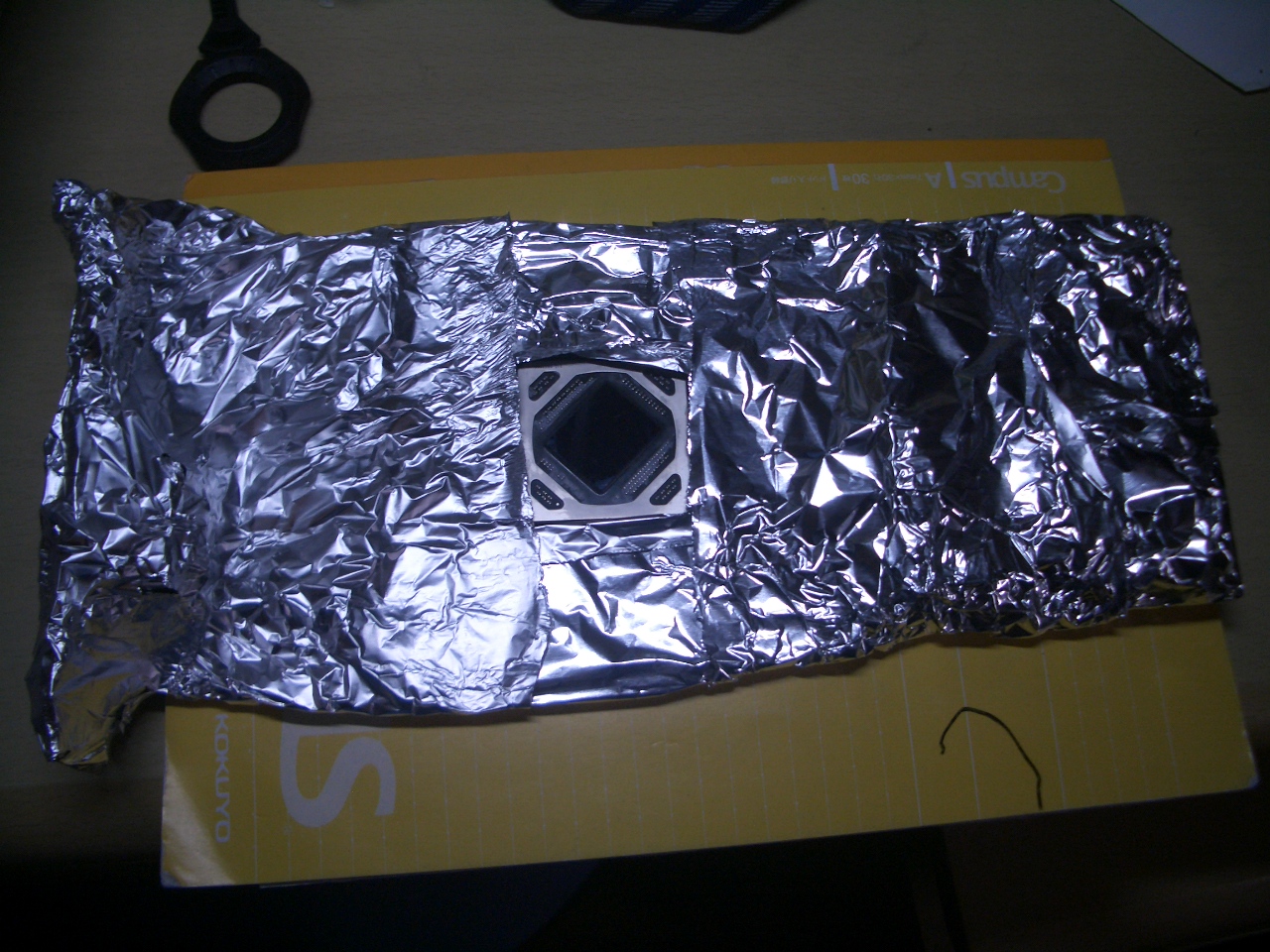

次はアルミホイルに包むンゴ

3: 名無しさん＠おーぷん 2016/12/31(土)21:08:32 ID:Tx6

参考URL
http://blog.livedoor.jp/smartall/archives/44987934.html
https://www.youtube.com/watch?v=gFPQRUb-MXk

6: 名無しさん＠おーぷん 2016/12/31(土)21:10:34 ID:4xf

半田割れ熱して直すってのはきいたことあるけどこんな荒業なんか…

4: 名無しさん＠おーぷん 2016/12/31(土)21:09:51 ID:Tx6

240度で2分間の予定や

5: 名無しさん＠おーぷん 2016/12/31(土)21:10:23 ID:qAU

ワイのZIPPO貸したろか？

8: 名無しさん＠おーぷん 2016/12/31(土)21:14:36 ID:252

なんでそんなことするんや

10: 名無しさん＠おーぷん 2016/12/31(土)21:15:13 ID:Tx6

>>8
原理的には半田が割れてるからそれを溶かして間を埋める模様

11: 名無しさん＠おーぷん 2016/12/31(土)21:15:54 ID:479

はんだをくっつけなおすんやろ（文系並感）

9: 名無しさん＠おーぷん 2016/12/31(土)21:14:40 ID:Tx6

よっしゃとりあえずできたで

12: 名無しさん＠おーぷん 2016/12/31(土)21:17:03 ID:IJx

電子レンジ入れようぜ

14: 名無しさん＠おーぷん 2016/12/31(土)21:17:20 ID:Tx6

>>12
残念ながらまだ花火の季節じゃないのでNG

13: 名無しさん＠おーぷん 2016/12/31(土)21:17:03 ID:Tx6

これを240度で予熱したオーブンに突っ込めばいけるはず

15: 名無しさん＠おーぷん 2016/12/31(土)21:18:47 ID:IJx

チーズとかサラミとか入れなくてええの？

17: 名無しさん＠おーぷん 2016/12/31(土)21:19:23 ID:Tx6

手汗やばいンゴ・・・
水分ついたままやるとやばいのに・・・

18: 名無しさん＠おーぷん 2016/12/31(土)21:20:38 ID:dlx

ワイのドライバ当てると落ちるZOTACの750Tiも治るんやろか

25: 名無しさん＠おーぷん 2016/12/31(土)21:22:56 ID:Tx6

>>18
どうせ壊れてるんならやってみる価値はあると思うで

19: 名無しさん＠おーぷん 2016/12/31(土)21:21:17 ID:IJx

しかし輻射熱じゃないと死ぬわな

20: 名無しさん＠おーぷん 2016/12/31(土)21:21:19 ID:lIr

健闘を祈る

21: 名無しさん＠おーぷん 2016/12/31(土)21:21:58 ID:Tx6

それじゃ行ってくる

26: 名無しさん＠おーぷん 2016/12/31(土)21:22:57 ID:4oI

ワイのＰＳ３も直るんやろか

31: 名無しさん＠おーぷん 2016/12/31(土)21:26:57 ID:4xf

>>26
PS3ドライヤで熱風入れたら一時的にやけど直ったで

34: 名無しさん＠おーぷん 2016/12/31(土)21:28:47 ID:4oI

>>31
ドライヤ法試してみたけどダメだったンゴ

もう4年ぐらい壊れたままのPS3を放置しとるわ

36: 名無しさん＠おーぷん 2016/12/31(土)21:29:54 ID:4xf

>>34
そうなんか
まあ荒療治やし必ず治るようなもんでもないわな

30: 名無しさん＠おーぷん 2016/12/31(土)21:26:28 ID:7og

こういうのワクワクするンゴねぇ

38: 名無しさん＠おーぷん 2016/12/31(土)21:31:43 ID:4oI

焼くと言うイッチには夢を感じる

39: 名無しさん＠おーぷん 2016/12/31(土)21:31:50 ID:Tx6

ファッ！？トースタに入り切らんかったンゴ・・・
ガスレンジに切り替えていく

41: 名無しさん＠おーぷん 2016/12/31(土)21:32:31 ID:eL8

>>39
草

40: 名無しさん＠おーぷん 2016/12/31(土)21:32:10 ID:7og

えぇ…

42: 名無しさん＠おーぷん 2016/12/31(土)21:37:23 ID:Tx6

あと数センチアレば入ったんやがなぁ・・・

43: 名無しさん＠おーぷん 2016/12/31(土)21:37:45 ID:7og

基盤を切ろう(提案)

44: 名無しさん＠おーぷん 2016/12/31(土)21:38:09 ID:IJx

レンジのオーブン機能でええやん（名推理）

46: 名無しさん＠おーぷん 2016/12/31(土)21:39:57 ID:Tx6

>>44
ワイのとこのレンジ本当にレンジ機能しかついてないねん

49: 名無しさん＠おーぷん 2016/12/31(土)21:43:04 ID:IJx

>>46
ワロタ
今、ああああああああああて感じか？

51: 名無しさん＠おーぷん 2016/12/31(土)21:44:42 ID:Tx6

>>49
ガスオーブンちゃんがおるから平気やで

48: 名無しさん＠おーぷん 2016/12/31(土)21:41:11 ID:7og

トースターのフタ開けといてアルミホイルで塞げばいけるんじゃねンゴ？

50: 名無しさん＠おーぷん 2016/12/31(土)21:43:13 ID:Tx6

>>48
うーんちょっと熱漏れが無視できないレベルやと思うンゴ

53: 名無しさん＠おーぷん 2016/12/31(土)21:52:44 ID:Tx6

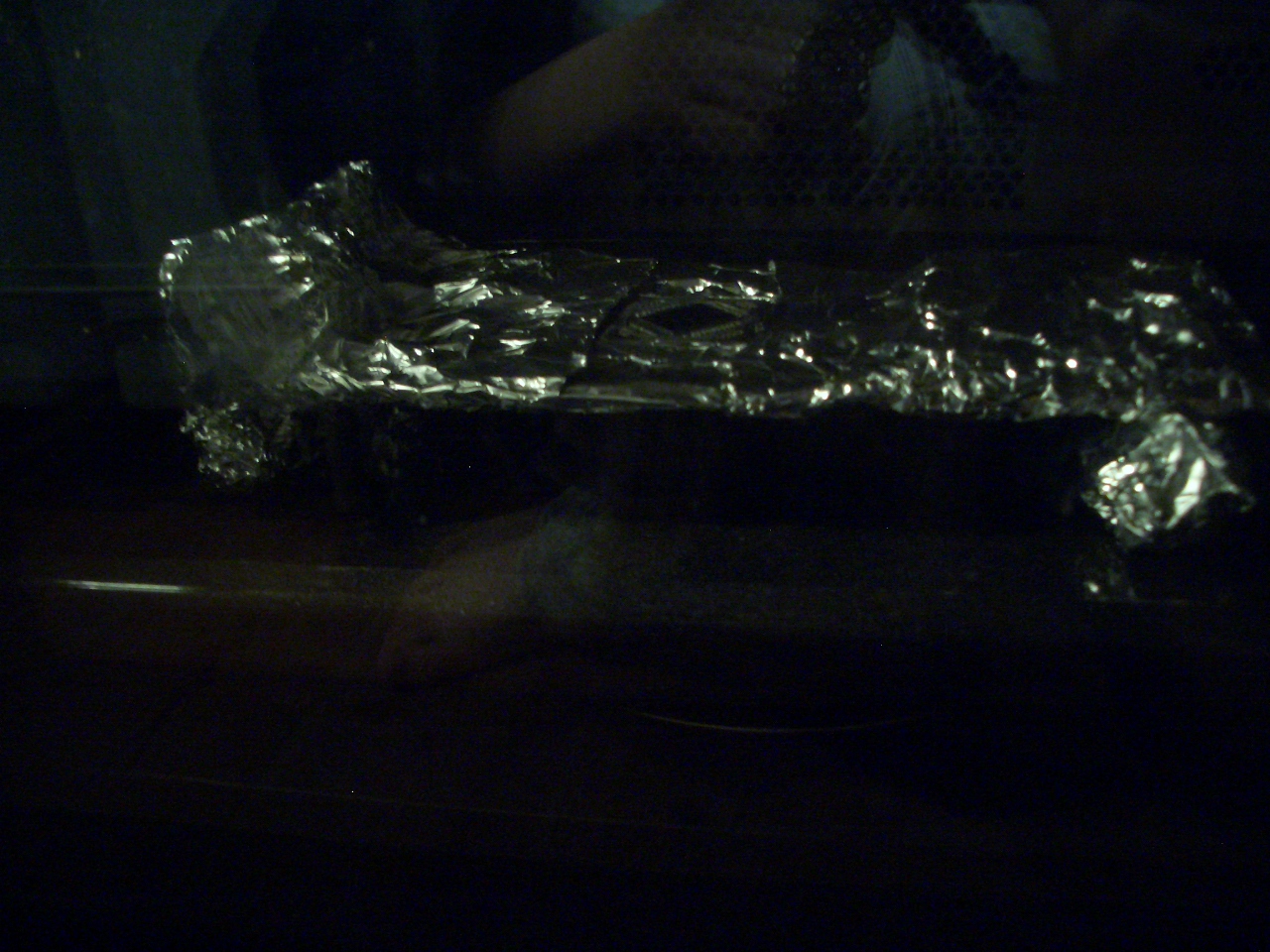

よっしゃ今度こそ入ったで

54: 名無しさん＠おーぷん 2016/12/31(土)21:53:15 ID:Tx6

あまりにテンパって加熱後扉パタパタしてもうた

56: 名無しさん＠おーぷん 2016/12/31(土)21:55:26 ID:IJx

>>54
焦るながんがれ

55: 名無しさん＠おーぷん 2016/12/31(土)21:54:19 ID:7og

こういうぶっ飛んだ修理方法っていつからあるんですかね…

58: 名無しさん＠おーぷん 2016/12/31(土)21:56:35 ID:Tx6

終わったからゆっくり熱冷ますで

59: 名無しさん＠おーぷん 2016/12/31(土)21:57:39 ID:Tx6

ちなこのグラボは先週ワイがヤフオクで5000円で落としてきたものやで

61: 名無しさん＠おーぷん 2016/12/31(土)22:04:12 ID:ay8

id変わったが>>1やで
あと60分ほどかかる模様

64: 名無しさん＠おーぷん 2016/12/31(土)22:59:28 ID:wii

おまたせ
冷えたから換装するやで
以下冷えたあとやったこと

65: 名無しさん＠おーぷん 2016/12/31(土)23:02:16 ID:wii

目立った傷はないけどメモリの一枚が黄色くなってんの気になるンゴ

66: 名無しさん＠おーぷん 2016/12/31(土)23:02:44 ID:4oI

（白目）

67: 名無しさん＠おーぷん 2016/12/31(土)23:02:53 ID:wii

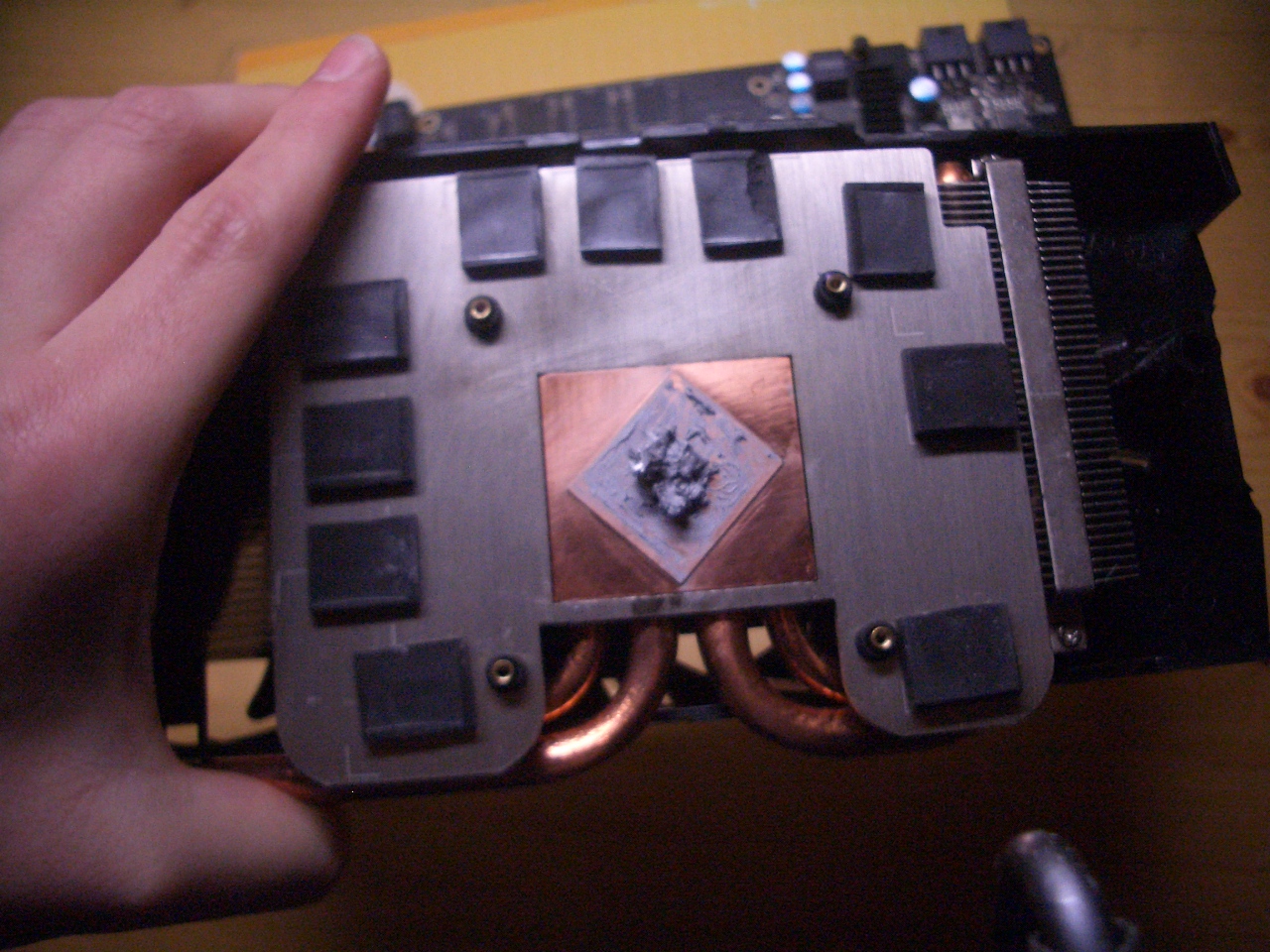

グリスをぺっとりぬって・・・

68: 名無しさん＠おーぷん 2016/12/31(土)23:03:30 ID:wii

クーラ装着

69: 名無しさん＠おーぷん 2016/12/31(土)23:04:11 ID:4oI

動くんかこれ？

70: 名無しさん＠おーぷん 2016/12/31(土)23:04:14 ID:wii

とりあえず元どうりになったがどうなるかわからンゴ・・・

71: 名無しさん＠おーぷん 2016/12/31(土)23:05:15 ID:wii

いまのGTX750Tiちゃんのドライバを削除してからやるンゴ
GTX750Tiちゃんは名器だったンゴねぇ・・・

72: 名無しさん＠おーぷん 2016/12/31(土)23:11:17 ID:yJ5

あく結果教えろよ

73: 名無しさん＠おーぷん 2016/12/31(土)23:22:17 ID:qj0

あくしろよ

74: 名無しさん＠おーぷん 2016/12/31(土)23:30:38 ID:53J

ちゃんと室温で冷やしたよな？

75: 名無しさん＠おーぷん 2016/12/31(土)23:31:07 ID:qSW

失敗したンゴｗｗｗｗｗｗｗ

ファーーーーーーｗｗｗｗ

76: 名無しさん＠おーぷん 2016/12/31(土)23:32:30 ID:53J

これ出力の配線がダメンんじゃない？

78: 名無しさん＠おーぷん 2016/12/31(土)23:33:50 ID:qSW

>>76

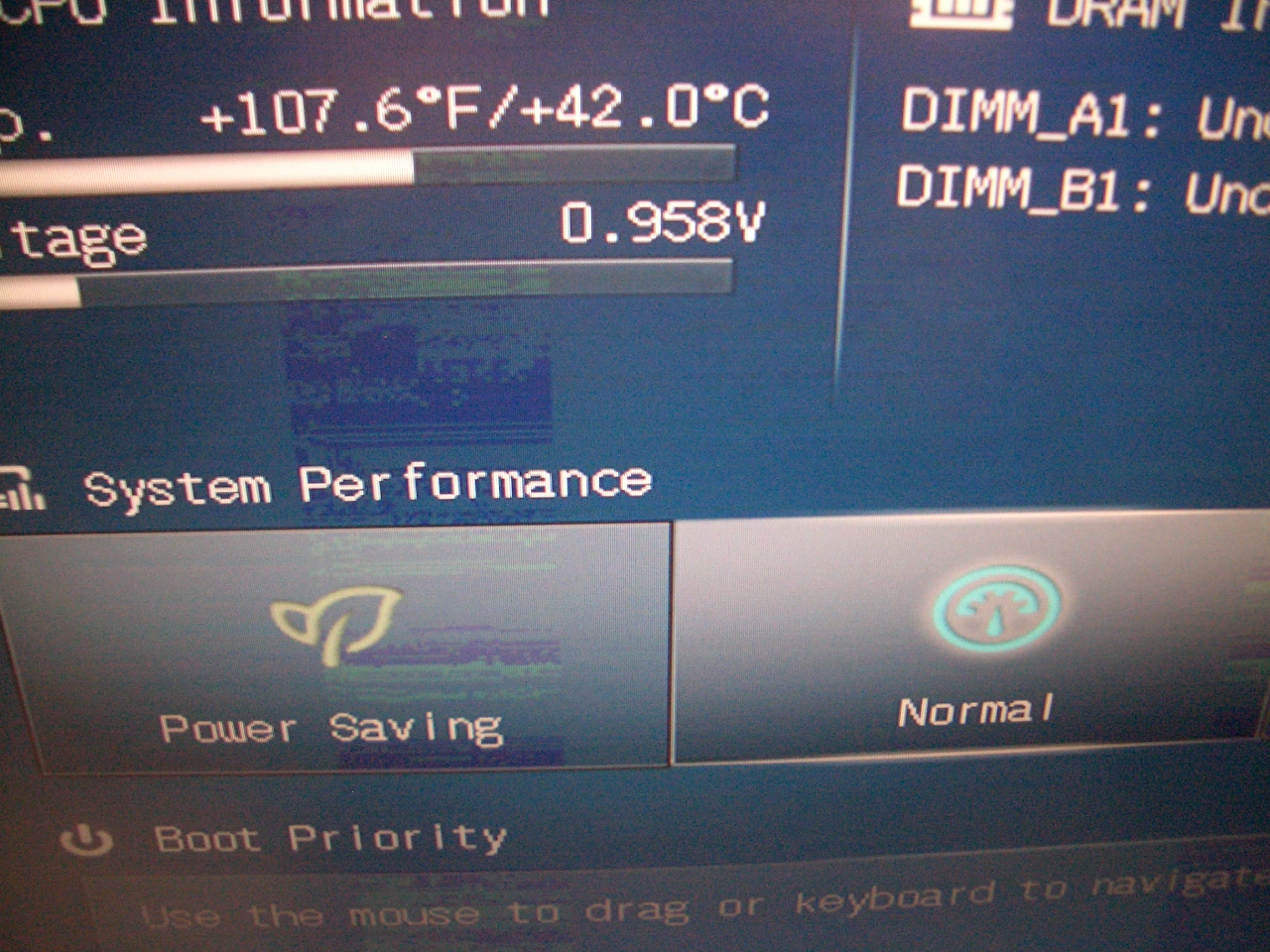

DVI接続やがあきらかに画像みたいな線が4本ぐらい縦に走ってたンゴ

とりあえずいまはGTX750Tiに戻してるンゴ

77: 名無しさん＠おーぷん 2016/12/31(土)23:33:34 ID:53J

まあ業者的には一回Ｘ線掛けるけどね

79: 名無しさん＠おーぷん 2016/12/31(土)23:34:09 ID:qSW

とりあえず正月三が日も焼いて見るンゴ
成功したらスレ立てるで

グラボが治るのが先かぶっ壊れるのが先か、楽しみやで

80: 名無しさん＠おーぷん 2016/12/31(土)23:36:13 ID:qSW

春になれば予算40万で組む予定やからそれまでのおもちゃやな

81: 名無しさん＠おーぷん 2016/12/31(土)23:37:27 ID:qSW

良いお年をやで

82: 名無しさん＠おーぷん 2016/12/31(土)23:54:51 ID:53J

良いお年を

２回もかけりゃ基板が先にやられるんごねえ

関連：ジャンクのグラボを買ってオーブン焼きに挑戦

ヒートガン 1800W 強弱2段階切り替え可能アタッチメント付き

posted with amastep

SEIKOH()

Amazon.co.jpで詳細情報を見る

2chまとめのまとめ

砲撃機ロボっていいよな

じいちゃん「お前の卒業祝いにPC買ったぞ」→驚きのスペックで俺困惑

PS4新機能のPCリモートプレイ使ってみたんだけど、なかなか捗るな

俺「パソコン触るなよ」妹「わかった」

ゲームは30fpsで十分 60fpsに拘る意味は無い

FPSで調子悪いときにありがちなことｗｗｗｗｗ

スポンサードリンク

タグ：: 自己責任; ネタ

トラックバックURL

コメント一覧

- 1. PCパーツの名無しさん
- 2017年01月01日 12:14
- ID:ultonWzj0
- 成功すると思って見てたらまさかの失敗
- 2. PCパーツの名無しさん
- 2017年01月01日 12:18
- ID:6N3qS.SG0
- ヒートガンを使うのが一番いいわけだが、そんなもん持ってないしこれのためにヒートガンを買うのはなんだかなぁと
- 3. PCパーツの名無しさん
- 2017年01月01日 12:26
- ID:aHiFHJis0
- 新品ならともかく中古だと前の持ち主が無茶な使い方してたとか
  何か別の事が原因のような気がするのは俺だけ？
- 4. PCパーツの名無しさん
- 2017年01月01日 12:31
- ID:UGfa80jm0
- 殻割りにしてもこれにしてもやる事が原始人よな
- 5. 名無しさん
- 2017年01月01日 12:49
- ID:1Ssc5DE50
- 融点届かなさそうだけど100均のグルーガンで代用するとか？
- 6. PCパーツの名無しさん
- 2017年01月01日 12:59
- ID:XDO2xATV0
- フラックスぬって焼いてない時点で意味なし。
  低解像度で落ちるって電源か電源のケーブルがおかしい可能性は確かめなかったのか・・・
  最後はジャンク5000円でヤフオクかメルカリだろなー
- 7. PCパーツの名無しさん
- 2017年01月01日 13:00
- ID:hzGgizJN0
- アイロンがいいよ。半田CPUの殻割もできるし
- 8. 　
- 2017年01月01日 13:09
- ID:zJBJSg9.0
- 動画のやり方より温度高くて時間が短いのが原因？
  参考動画では200度で予熱して200度で4分焼くとあったがスレ主は240度で2分
  十分にハンダが溶け切らなかったんちゃうかなぁ
- 9. PCパーツの名無しさん
- 2017年01月01日 13:16
- ID:ntN3jl6A0
- ヒートガン色々使えるし買ってみても良かったんじゃないかね。
  性能気にしなければ数千円で買えるやん
- 10. 名無し
- 2017年01月01日 13:22
- ID:snNw4rlP0
- それもこれもBGAなんつう、半田の達人でもないと手が出ない基板とICの接続法が悪いんじゃあ!
  PS3やXBOX360もBGAなんぞ使うからバカバカ壊れよる!。
  交換が簡単なメモリチップ以外のBGA採用はANSIで禁止してまえ!
  どうしてもってんならドリキャスのPowerVR2みたく簡易LGA使え!
- 11. 名無し
- 2017年01月01日 13:29
- ID:bPdnC3tF0
- このネタマジで信用するやつっているんだな
  馬鹿ってすげえ
- 12. PCパーツの名無しさん
- 2017年01月01日 13:31
- ID:S685KbWn0
- リフローしたところで、半年も持たないよ
  やるだけ無駄なんだよな・・・
  ただ、悪質なのがリフローして転売なんだけども
- 13. PCパーツの名無しさん
- 2017年01月01日 13:35
- ID:en6Itsey0
- 個人的に爆発して欲しかった　無傷ならいい運試しになったのに
- 14. PCパーツの名無しさん
- 2017年01月01日 13:51
- ID:ZS6Qd7Hu0
- いやヒートガン使えよ
- 15. PCパーツの名無しさん
- 2017年01月01日 13:52
- ID:D7aQuq0l0
- 正月らしく七輪で挑んでほしかったな。
- 16. PCパーツの名無しさん
- 2017年01月01日 13:55
- ID:S685KbWn0
- ※10
  ある程度壊れてくれないと、業界が困るからさ
  おや、誰か来たようだ・・・・
- 17. 名無しさん＠ダイエット中
- 2017年01月01日 13:56
- ID:X9J9WgzH0
- 鉛フリーの半田付けは熟練者でも難しい｡
  十分に整った設備で行っても信頼性は100パーセントとは言えない｡
  どうせやるなら疑わしい箇所は鉛半田に置換しないとダメだ｡
- 18. PCパーツの名無しさん
- 2017年01月01日 14:01
- ID:EwEpTwXB0
- ※11
- 19. 名無し
- 2017年01月01日 14:04
- ID:KrnL7J000
- 基盤メーカーのリフローマシンはベルトコンベアに乗って
  80-120-170-240-170-120-80と15分から20分ほどかけて
  ゆっくり流れてたよな・・・
  2分は短すぎじゃね？
- 20. PCパーツの名無しさん
- 2017年01月01日 14:07
- ID:dsp3CM.v0
- グラボのジャンク品や中古は買わない
- 21. PCパーツの名無しさん
- 2017年01月01日 14:16
- ID:hkHRf0Jb0
- ※11
  ＞このネタマジで信用するやつっているんだな
  ＞馬鹿ってすげえ

  ネタ？今の家電製品の基板はオーブンみたいなの（リフロー炉）で焼いて作られるんだけど。
  だから、こういった方法ではんだクラックを修復するのは、あながち全く意味ないこととは言えないんじゃ？
- 22. PCパーツの名無しさん
- 2017年01月01日 14:23
- ID:UGfa80jm0
- ※21
  いやブラウン管のテレビ叩いて治すくらいの馬鹿だろ
- 23. PCパーツの名無しさん
- 2017年01月01日 14:32
- ID:F8PNEoPh0
- 自作まとめサイトなのに以外とオーブンで焼いた事ある人少ないのね
  過去に3回やった事あるけど2勝したから困った人はやってみるといいよ
- 24. PCパーツの名無しさん
- 2017年01月01日 14:38
- ID:7F57g6.50
- ※22
  荒業には違いないけどそれぞれ理屈に基づいて行っているからバカとも言い切れない。
  思い切りが良すぎると笑うけど。
- 25. PCパーツの名無しさん
- 2017年01月01日 14:42
- ID:7XliF9Ko0
- ンゴンゴ言うて真剣にやってないし当然の結果
- 26. PCパーツの名無しさん
- 2017年01月01日 15:00
- ID:ZW0pW.SM0
- ※23
  自作とジャンクマニアのオーブン焼きを同列に扱うのはNG
- 27. 軍事速報の少将
- 2017年01月01日 15:17
- ID:Q3q5WrHi0
- 突然死したSSDもできるけどフラックスは塗布しようね
  使う理由は濡れ性がよくなるって理由とフラックスの活性化具合を見れば大体の温度が把握できる点
  フラックス塗るんだったら食品扱うオーブンは避けることをお勧めする
- 28. 名無しさん
- 2017年01月01日 16:25
- ID:nsfrEa3r0
- 壊す覚悟はあるみたいだし、そこは潔い。
  壊した後にオクに流出させたらシャナク不可の呪いがかかる
- 29. PCパーツの名無しさん
- 2017年01月01日 16:38
- ID:kRHq33rX0
- 保証使って修理に出せば…
- 30. 名無しのはーとさん
- 2017年01月01日 18:14
- ID:m7bVTaHO0
- これで治ったとしてもすぐに再発するって聞いたけど。
- 31. PCパーツの名無しさん
- 2017年01月01日 19:17
- ID:LH1UBgaT0
- >シャナク不可の呪いがかかる
  それなら教会で呪いを解いてもらえばいい
- 32. 名無しのプログラマー
- 2017年01月01日 19:33
- ID:0iqoz5ug0
- 最後の強がりはなんや
  いるかあれ？
- 33. PCパーツの名無しさん
- 2017年01月01日 20:23
- ID:TD.06gFW0
- 昔、面倒な同級生にメールで半田割れって書いたら、ハンダクラックの事だねって訂正されたわー。あのボケ、まだ生きとるんかなー。
- 34. PCパーツの名無しさん
- 2017年01月01日 21:06
- ID:ntN3jl6A0
- ※11
- 35. PCパーツの名無しさん
- 2017年01月01日 22:02
- ID:qUHgyyjA0
- 「リフロープロファイル」でググればわかるが、180℃で90〜120秒のあいだ余熱しないといけない。その後に融点越え(230〜250℃)を30〜90秒かます(ここで本付けされる)
- 36. PCパーツの名無しさん
- 2017年01月01日 22:42
- ID:.cwZyyO90
- ～やで。とか～ンゴとか寒いしキモイ。
- 37. PCパーツの名無しさん
- 2017年01月02日 00:33
- ID:dZdhKxEU0
- 9800GTをガスバーナーで復活させたことはあるな。
  GPUに10円玉と半田の切れ端乗せて、10円玉に火を当てて半田が熱で溶けた後冷ませばok
- 38. PCパーツの名無しさん
- 2017年01月02日 02:03
- ID:9IwmzsAf0
- これまで７枚ほど焼いて直して使ってみてるけど２４０度で焼くのはおｋ
  時間が２分だと短いなぁ
  ７分で焼くと良いよ今のところリフロー後のグラボはこわれてないなぁ
- 39. PCパーツの名無しさん
- 2017年01月02日 02:41
- ID:HW2ZiSWP0
- ※11はiPhoneを電子レンジで充電するってレベルのネタと
  同レベルのネタだと思ってたってこと？
- 40. PCパーツの名無しさん
- 2017年01月02日 02:43
- ID:HW2ZiSWP0
- 最近の鉛フリー半田だと設定温度270度だった気がするんだけど
- 41. PCパーツの名無しさん
- 2017年01月02日 09:53
- ID:ynh.2PPn0
- 80度くらいから時間かけて全体を加熱していかないと
  表面温度だけドンドン上がって、ハンダまで熱が届かないんだよ
- 42. PCパーツの名無しさん
- 2017年01月02日 09:56
- ID:d.Pbnflp0
- 乱暴な修理法とかいってる奴いるけどこれ普通に生産工程だからな。クリームハンダ基盤に印刷してロボットがパスパスとコンデンサやらチップを乗せその後高温のオーブンをくぐってチップを定着させる。何度で何十秒と厳密に管理されてるから今のクリームハンダの定着温度から調べた方が良かったのかもね
- 43. PCパーツの名無しさん
- 2017年01月02日 10:39
- ID:XdmYUFwz0
- オーブンは細かい温度管理できんから博打やな

  X線はショートはわかるけどクラックは見えんぞ
- 44. PCパーツの名無しさん
- 2017年01月02日 10:44
- ID:XdmYUFwz0
- >42
  実際のSMT工程ではそのオーブンできちんと温度プロファイルのカーブに従って時間と温度の管理をしてるのよ
- 45. PCパーツの名無しさん
- 2017年01月02日 10:58
- ID:IeeXJBSd0
- 予算40万とかそんな金かけてもな～
  ボーナス全部つかうとかそういうことなんかな？
- 46. PCパーツの名無しさん
- 2017年01月02日 11:47
- ID:CUc1AWuc0
- 全てRoHS規制が悪いんじゃ
- 47. PCパーツの名無しさん
- 2017年01月02日 11:50
- ID:CUc1AWuc0
- 大学の研究室には無鉛ハンダ禁止の所もあるそうな。信頼性確保できないらしい。
- 48. PCパーツの名無しさん
- 2017年01月02日 12:37
- ID:t1zG2RJr0
- フラックス流し込んでヒートガンで炙った方が良かったんじゃなかろうか、、、
