1. 1. セーフティ電子工作 どうして基板を作る必要があるの か？？ ～惨劇を食い止めろ！！～

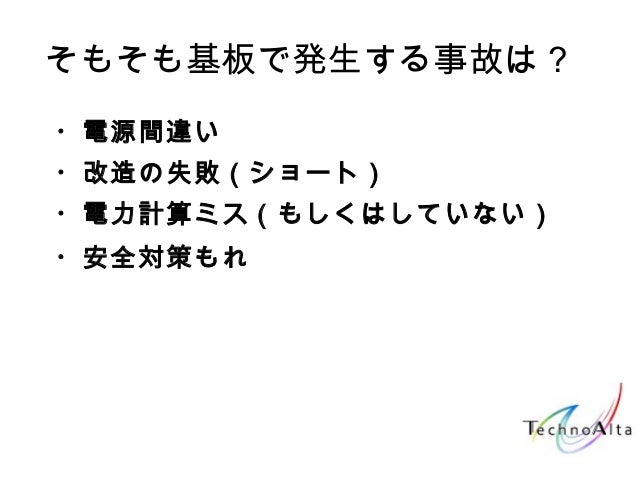

2. 2. そもそも基板で発生する事故は？ ・改造の失敗（ショート） ・電源間違い ・電力計算ミス（もしくはしていない） ・安全対策もれ

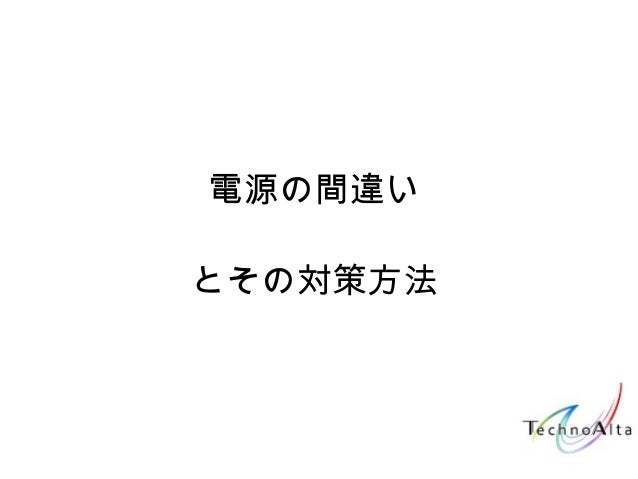

3. 3. 電源の間違い とその対策方法

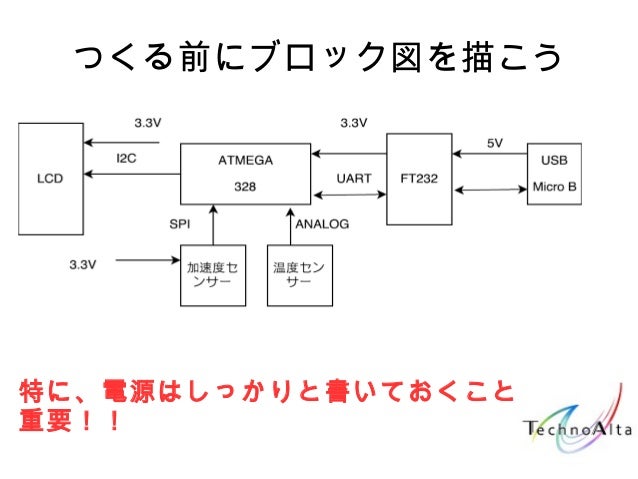

4. 4. つくる前にブロック図を描こう 特に、電源はしっかりと書いておくことが 重要！！
5. 5. どうして電源が危ないのか？ 間違えても、気合で動くからです。 オーバーしていると、そのうち壊れます。

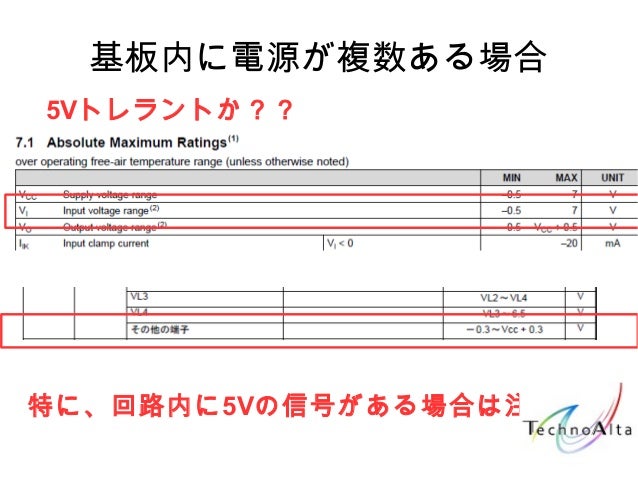

6. 6. 基板内に電源が複数ある場合 5Vトレラントか？？ 特に、回路内に5Vの信号がある場合は注意

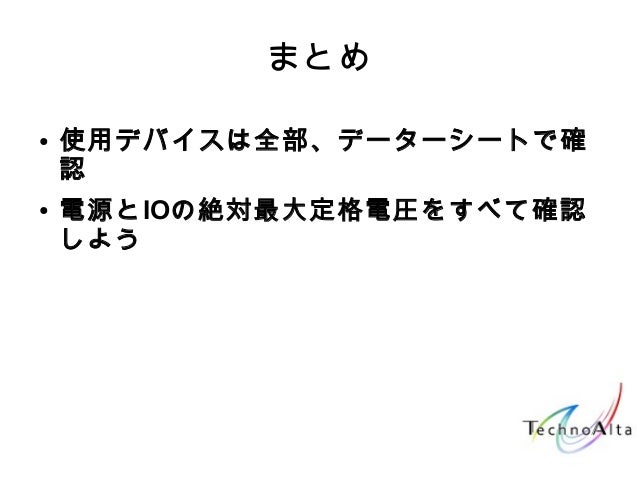

7. 7. まとめ ● 使用デバイスは全部、データーシートで確 認 ● 電源とIOの絶対最大定格電圧をすべて確認 しよう

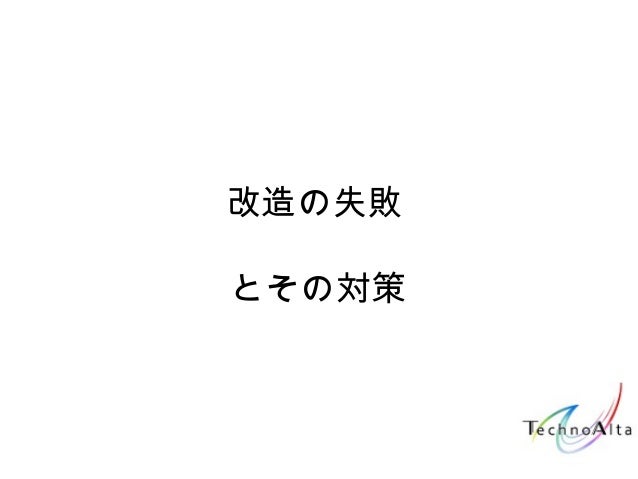

8. 8. 改造の失敗 とその対策

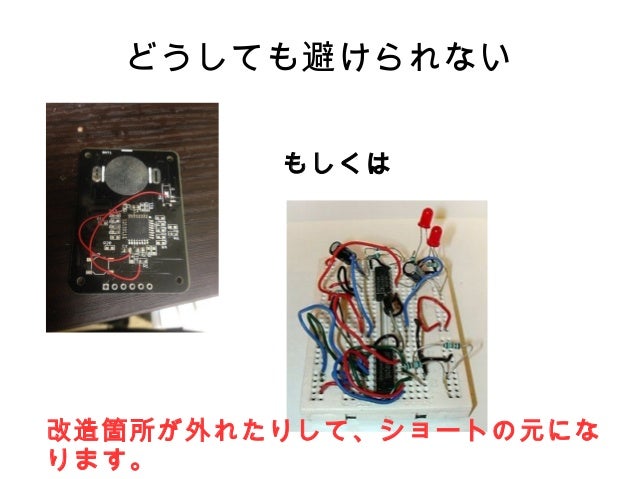

9. 9. どうしても避けられない もしくは 改造箇所が外れたりして、ショートの元にな ります。

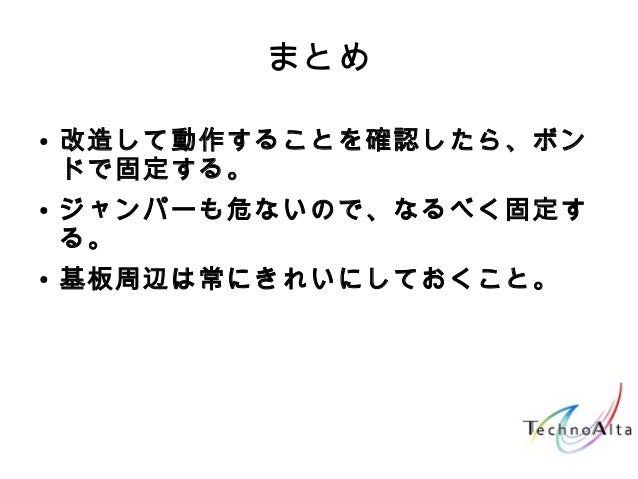

10. 10. まとめ ● 改造して動作することを確認したら、ボン ドで固定する。 ● ジャンパーも危ないので、なるべく固定す る。 ● 基板周辺は常にきれいにしておくこと。
11. 11. 電力計算ミス とその対策

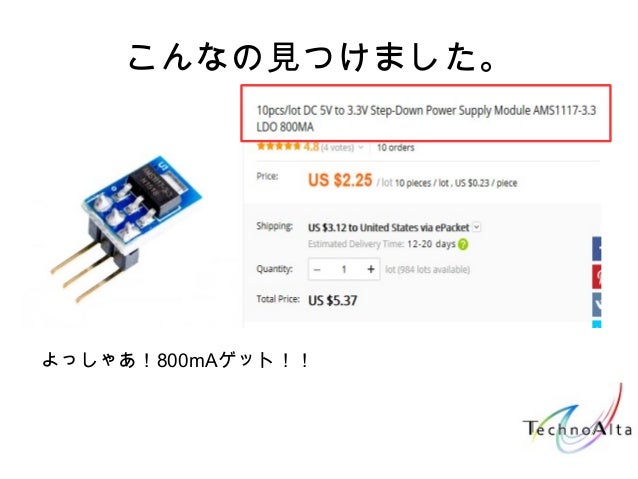

12. 12. こんなの見つけました。 よっしゃあ！800mAゲット！！

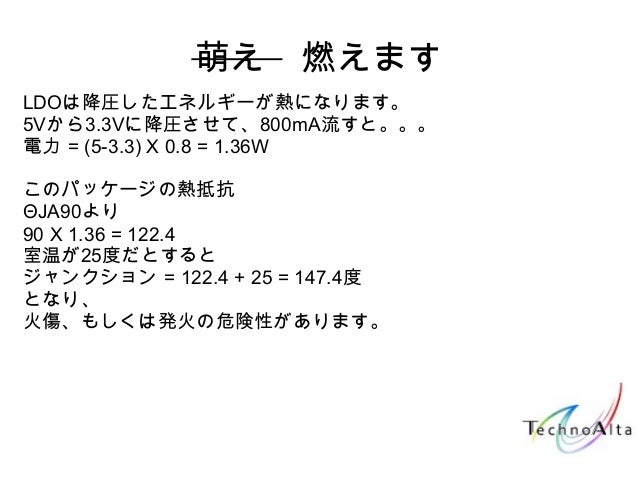

13. 13. 萌え　燃えます LDOは降圧したエネルギーが熱になります。 5Vから3.3Vに降圧させて、800mA流すと。。。 電力 = (5-3.3) X 0.8 = 1.36W このパッケージの熱抵抗 ΘJA90より 90 X 1.36 = 122.4 室温が25度だとすると ジャンクション = 122.4 + 25 = 147.4度 となり、 火傷、もしくは発火の危険性があります。

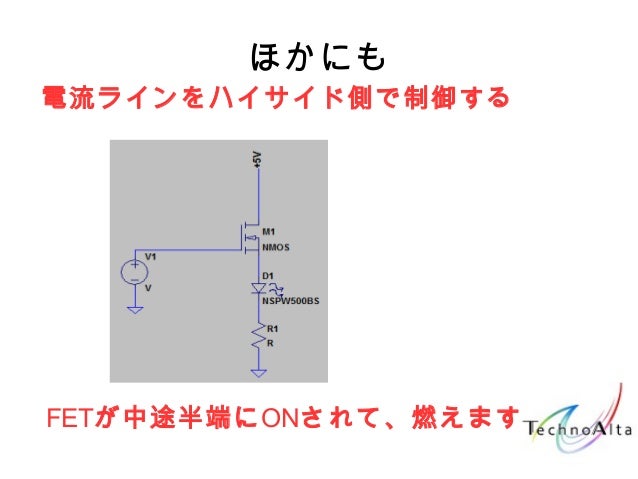

14. 14. ほかにも 電流ラインをハイサイド側で制御する FETが中途半端にONされて、燃えます。

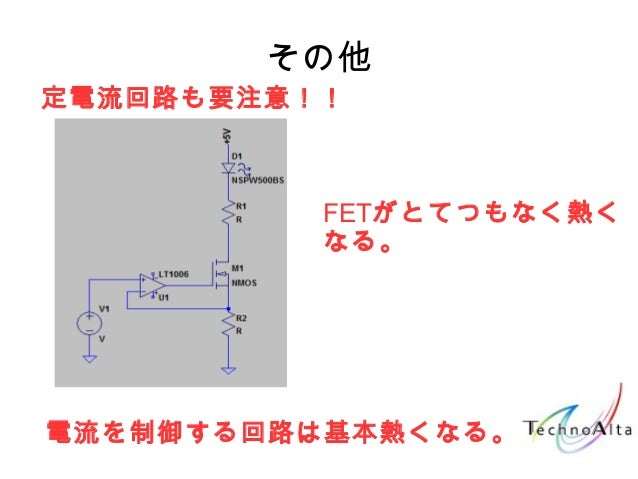

15. 15. その他 定電流回路も要注意！！ 電流を制御する回路は基本熱くなる。 FETがとてつもなく熱く なる。

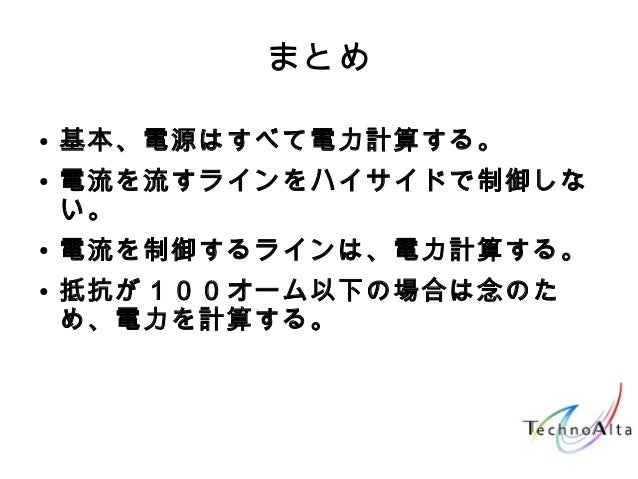

16. 16. まとめ ● 基本、電源はすべて電力計算する。 ● 電流を流すラインをハイサイドで制御しな い。 ● 電流を制御するラインは、電力計算する。 ● 抵抗が１００オーム以下の場合は念のた め、電力を計算する。

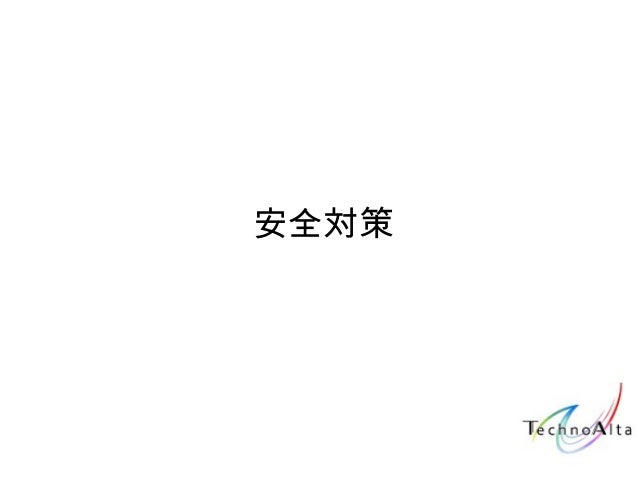

17. 17. 安全対策
18. 18. 基本、ヒューズかポリスイッチ ただし選定を誤ると意味がない。

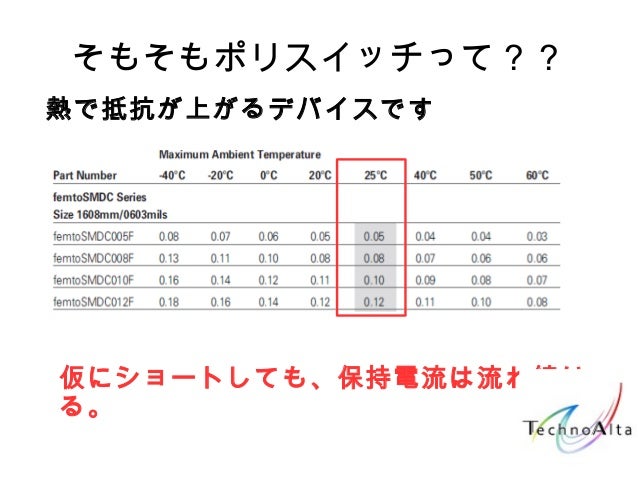

19. 19. そもそもポリスイッチって？？ 熱で抵抗が上がるデバイスです 仮にショートしても、保持電流は流れ続け る。

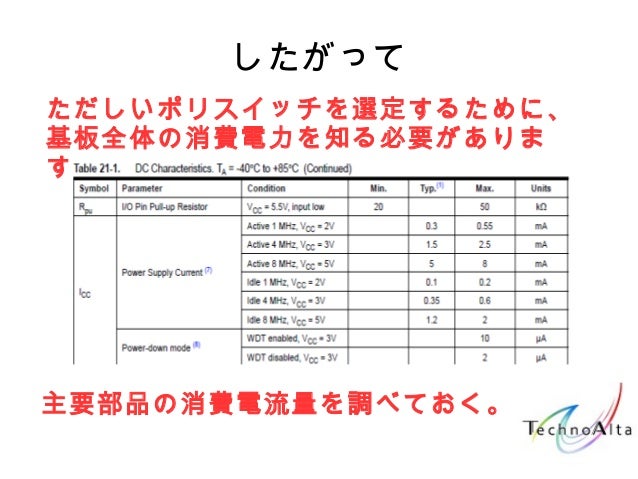

20. 20. したがって ただしいポリスイッチを選定するために、 基板全体の消費電力を知る必要がありま す。 主要部品の消費電流量を調べておく。

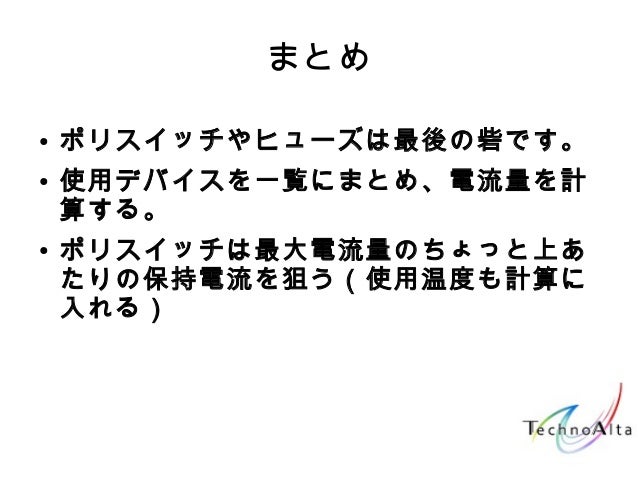

21. 21. まとめ ● ポリスイッチやヒューズは最後の砦です。 ● 使用デバイスを一覧にまとめ、電流量を計 算する。 ● ポリスイッチは最大電流量のちょっと上あ たりの保持電流を狙う（使用温度も計算に 入れる）

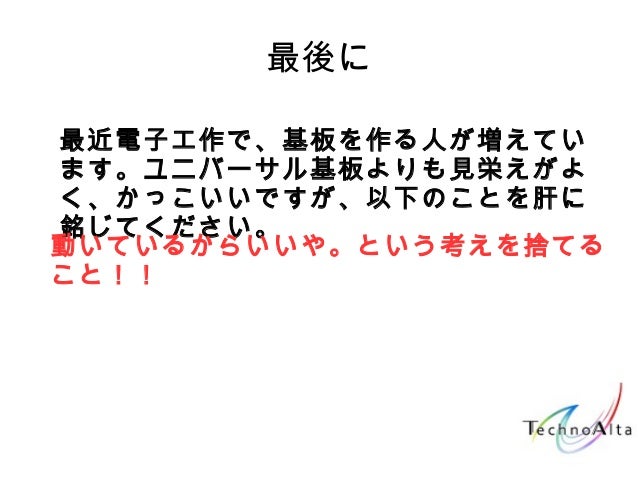

22. 22. 最後に 最近電子工作で、基板を作る人が増えてい ます。ユニバーサル基板よりも見栄えがよ く、かっこいいですが、以下のことを肝に 銘じてください。 動いているからいいや。という考えを捨てる こと！！
23. 23. 御静聴ありがとうございました
