Raspberry Piで Wifiルータを作る 2016-07-15 サイボウズ・ラボ 西尾泰和

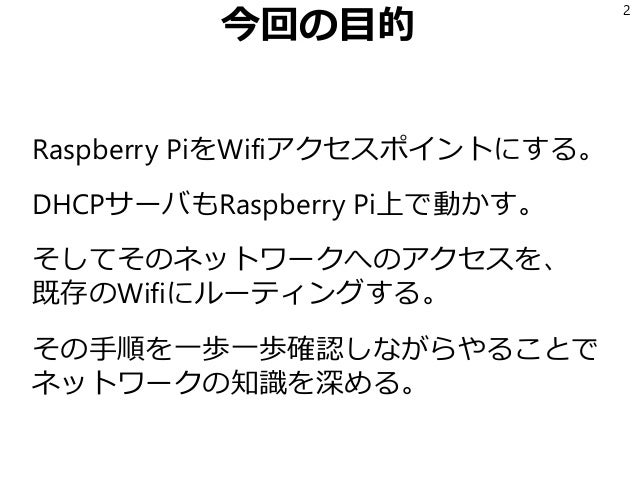

今回の目的 Raspberry PiをWifiアクセスポイントにする。 DHCPサーバもRaspberry Pi上で動かす。 そしてそのネットワークへのアクセスを、 既存のWifiにルーティングする。 その手順を一歩一歩確認しながらやることで ...

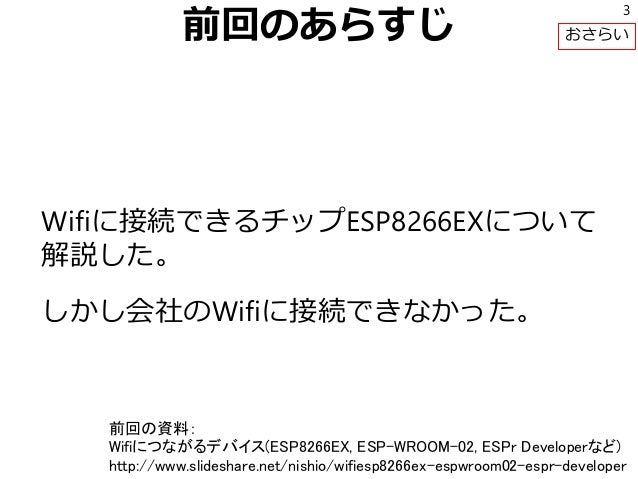

前回のあらすじ Wifiに接続できるチップESP8266EXについて 解説した。 しかし会社のWifiに接続できなかった。 3 おさらい 前回の資料： Wifiにつながるデバイス(ESP8266EX, ESP-WROOM-02, ESPr De...

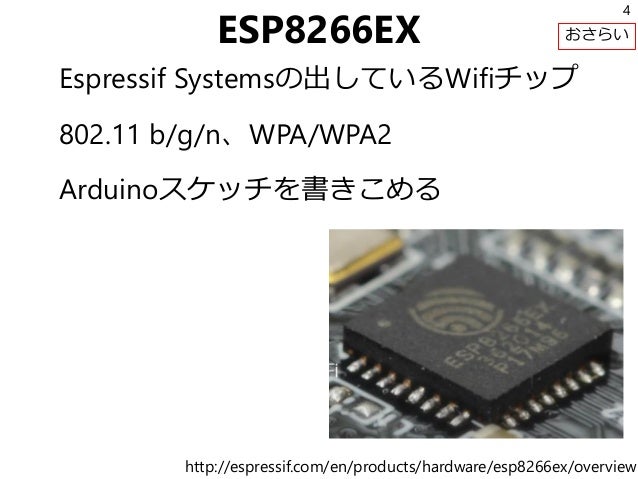

ESP8266EX Espressif Systemsの出しているWifiチップ 802.11 b/g/n、WPA/WPA2 Arduinoスケッチを書きこめる 4 http://espressif.com/en/products/hardwa...

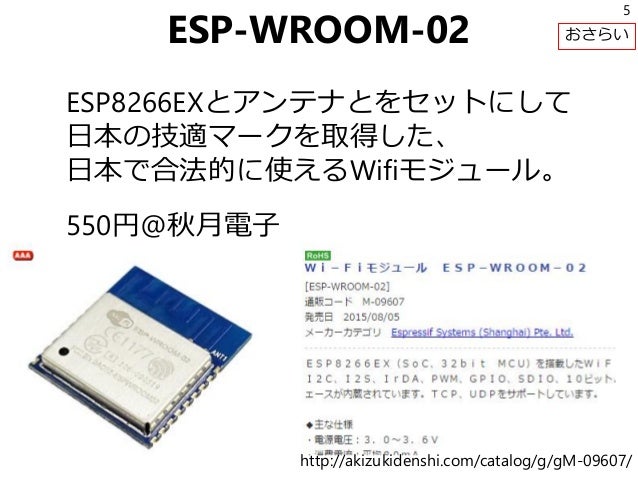

ESP-WROOM-02 ESP8266EXとアンテナとをセットにして 日本の技適マークを取得した、 日本で合法的に使えるWifiモジュール。 550円@秋月電子 5 http://akizukidenshi.com/catalog/g/gM-...

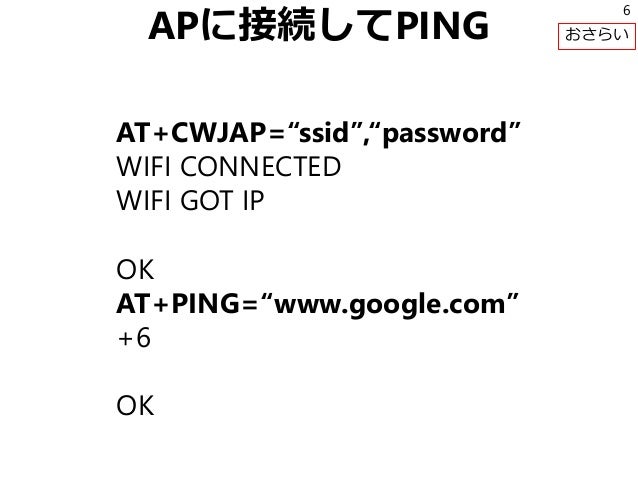

APに接続してPING AT+CWJAP=“ssid”,“password” WIFI CONNECTED WIFI GOT IP OK AT+PING=“www.google.com” +6 OK 6 おさらい

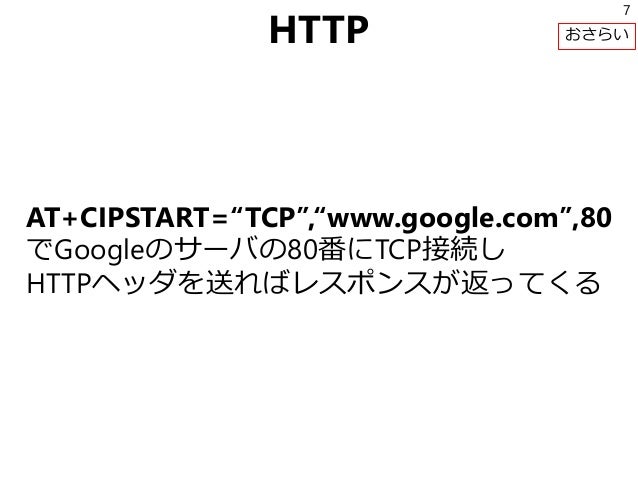

HTTP AT+CIPSTART=“TCP”,“www.google.com”,80 でGoogleのサーバの80番にTCP接続し HTTPヘッダを送ればレスポンスが返ってくる 7 おさらい

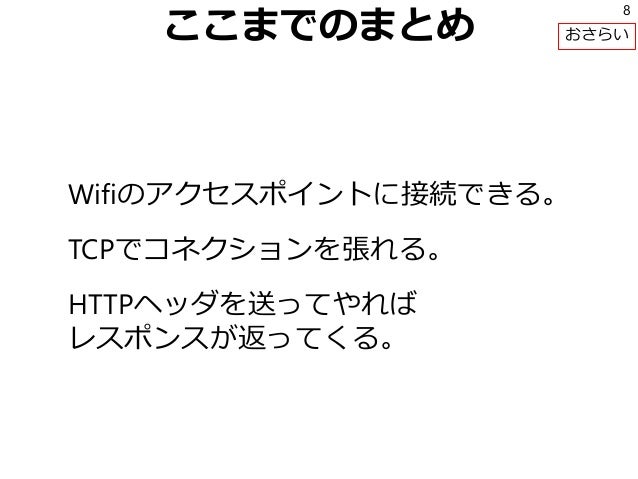

ここまでのまとめ Wifiのアクセスポイントに接続できる。 TCPでコネクションを張れる。 HTTPヘッダを送ってやれば レスポンスが返ってくる。 8 おさらい

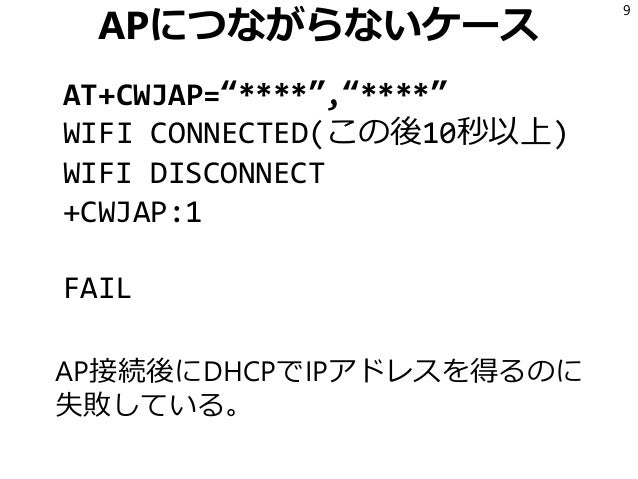

APにつながらないケース AP接続後にDHCPでIPアドレスを得るのに 失敗している。 9 AT+CWJAP=“****”,“****” WIFI CONNECTED(この後10秒以上) WIFI DISCONNECT +CWJAP:1 FAIL

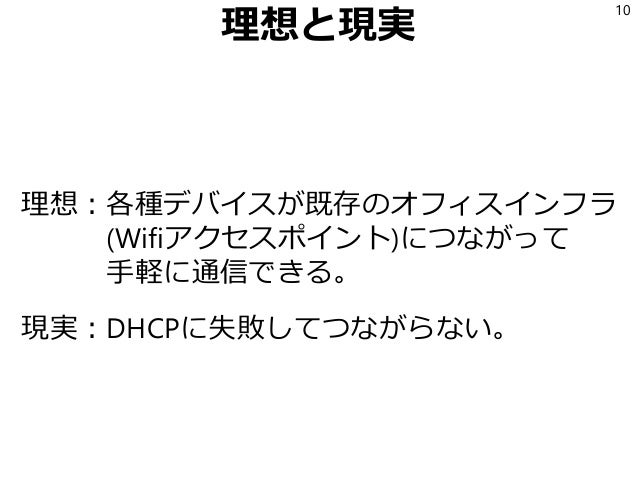

理想と現実 理想：各種デバイスが既存のオフィスインフラ (Wifiアクセスポイント)につながって 手軽に通信できる。 現実：DHCPに失敗してつながらない。 10

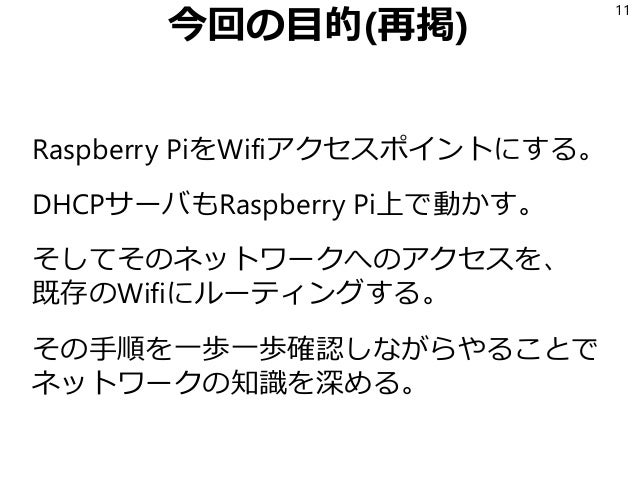

今回の目的(再掲) Raspberry PiをWifiアクセスポイントにする。 DHCPサーバもRaspberry Pi上で動かす。 そしてそのネットワークへのアクセスを、 既存のWifiにルーティングする。 その手順を一歩一歩確認しながらやる...

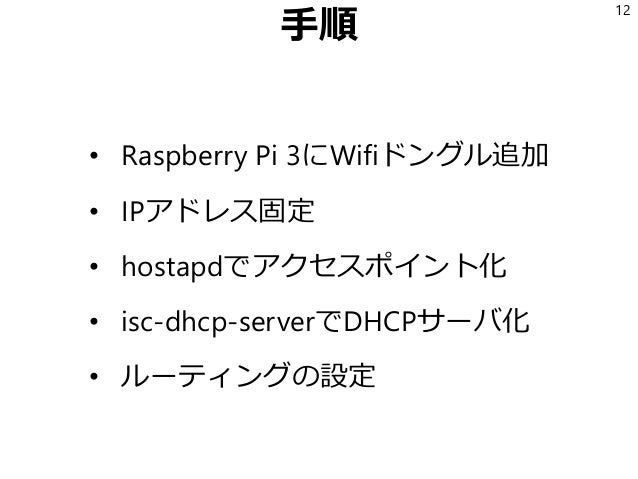

手順 • Raspberry Pi 3にWifiドングル追加 • IPアドレス固定 • hostapdでアクセスポイント化 • isc-dhcp-serverでDHCPサーバ化 • ルーティングの設定 12

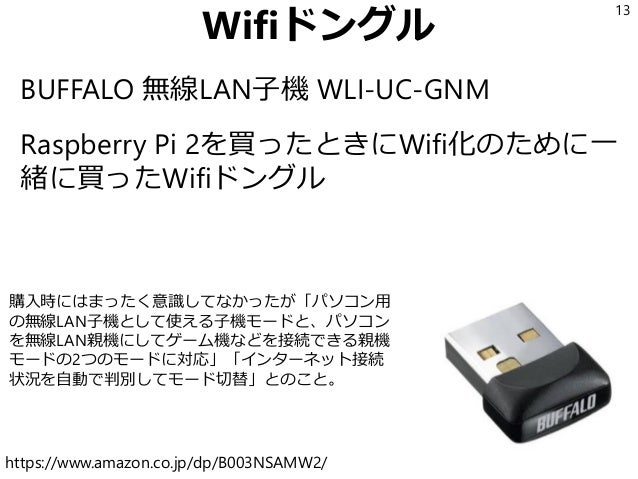

Wifiドングル BUFFALO 無線LAN子機 WLI-UC-GNM Raspberry Pi 2を買ったときにWifi化のために一 緒に買ったWifiドングル 13 購入時にはまったく意識してなかったが「パソコン用 の無線LAN子機として使...

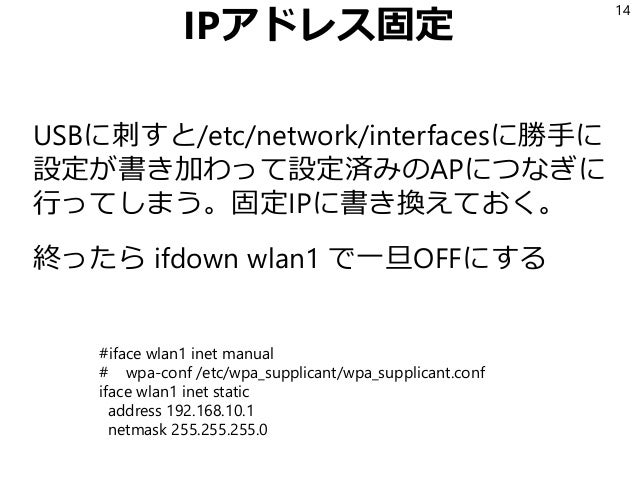

IPアドレス固定 USBに刺すと/etc/network/interfacesに勝手に 設定が書き加わって設定済みのAPにつなぎに 行ってしまう。固定IPに書き換えておく。 終ったら ifdown wlan1 で一旦OFFにする 14 #ifa...

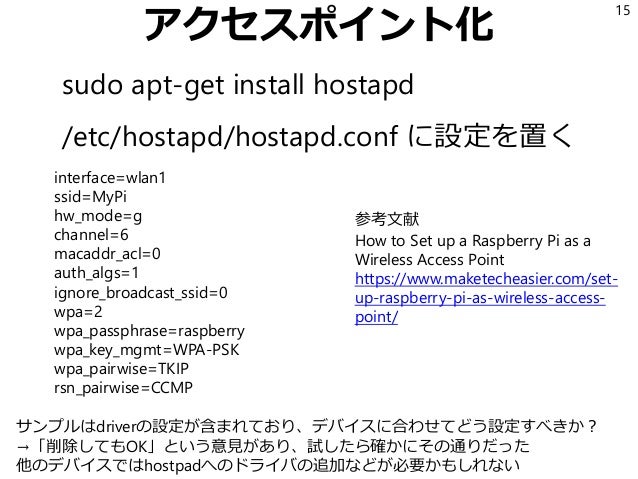

アクセスポイント化 sudo apt-get install hostapd /etc/hostapd/hostapd.conf に設定を置く 15 interface=wlan1 ssid=MyPi hw_mode=g channel=6 m...

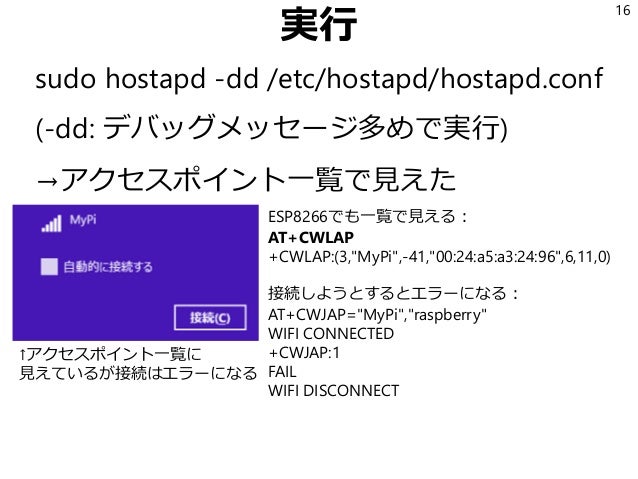

実行 sudo hostapd -dd /etc/hostapd/hostapd.conf (-dd: デバッグメッセージ多めで実行) →アクセスポイント一覧で見えた 16 ESP8266でも一覧で見える： AT+CWLAP +CWLAP:(3...

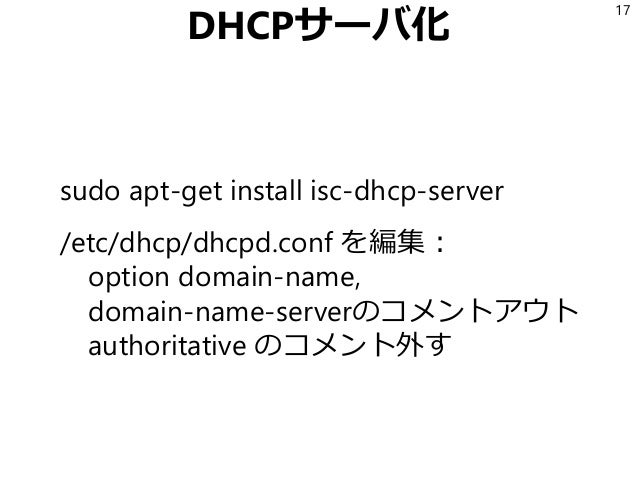

DHCPサーバ化 sudo apt-get install isc-dhcp-server /etc/dhcp/dhcpd.conf を編集： option domain-name, domain-name-serverのコメントアウト aut...

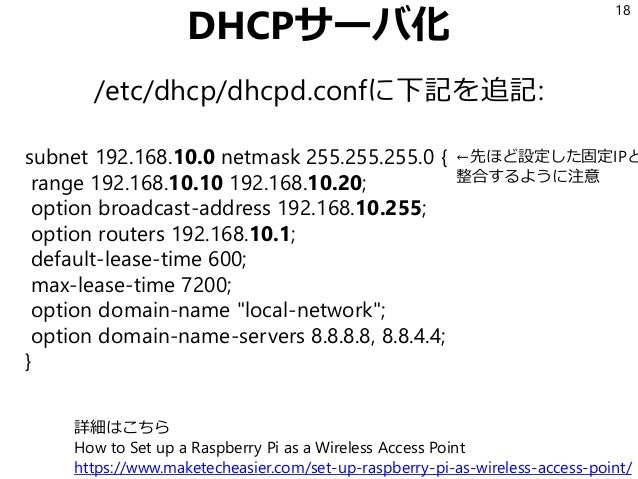

DHCPサーバ化 /etc/dhcp/dhcpd.confに下記を追記: 18 subnet 192.168.10.0 netmask 255.255.255.0 { range 192.168.10.10 192.168.10.20; opt...

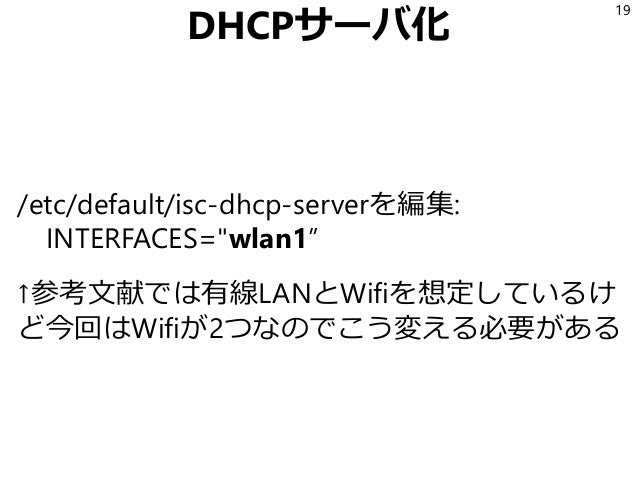

DHCPサーバ化 /etc/default/isc-dhcp-serverを編集: INTERFACES="wlan1” ↑参考文献では有線LANとWifiを想定しているけ ど今回はWifiが2つなのでこう変える必要がある 19

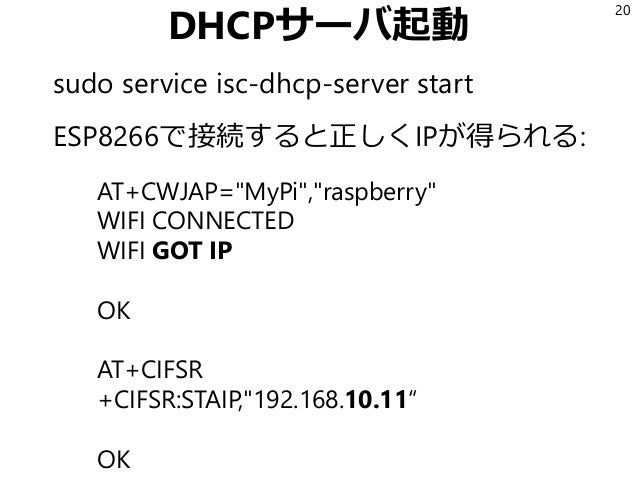

DHCPサーバ起動 sudo service isc-dhcp-server start ESP8266で接続すると正しくIPが得られる: 20 AT+CWJAP="MyPi","raspberry" WIFI CONNECTED WIFI G...

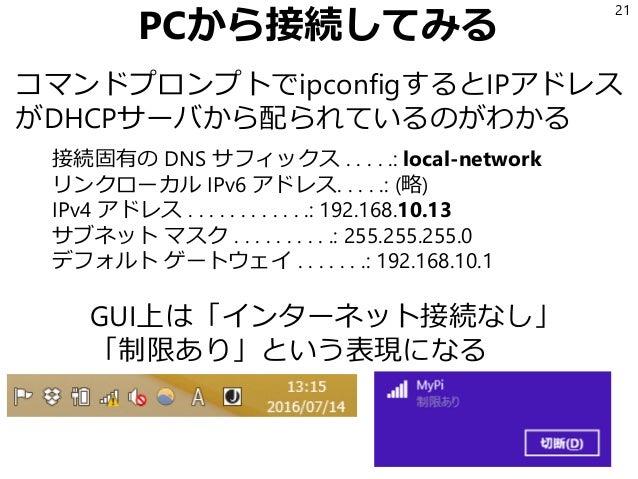

PCから接続してみる コマンドプロンプトでipconfigするとIPアドレス がDHCPサーバから配られているのがわかる 21 接続固有の DNS サフィックス . . . . .: local-network リンクローカル IPv6 アドレ...

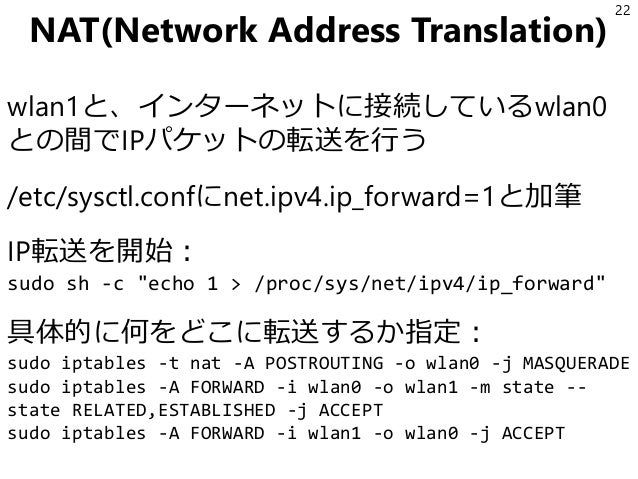

NAT(Network Address Translation) wlan1と、インターネットに接続しているwlan0 との間でIPパケットの転送を行う /etc/sysctl.confにnet.ipv4.ip_forward=1と加筆 IP転...

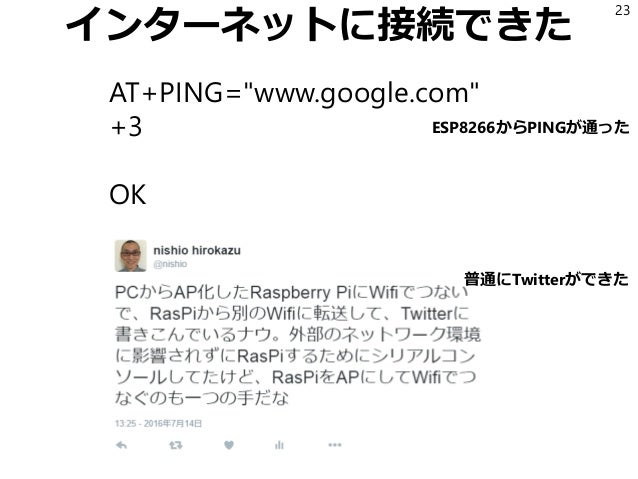

インターネットに接続できた 23 AT+PING="www.google.com" +3 OK 普通にTwitterができた ESP8266からPINGが通った

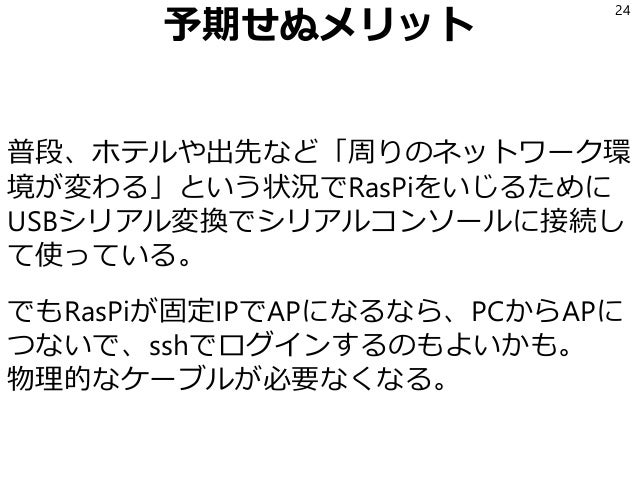

予期せぬメリット 普段、ホテルや出先など「周りのネットワーク環 境が変わる」という状況でRasPiをいじるために USBシリアル変換でシリアルコンソールに接続し て使っている。 でもRasPiが固定IPでAPになるなら、PCからAPに つないで...

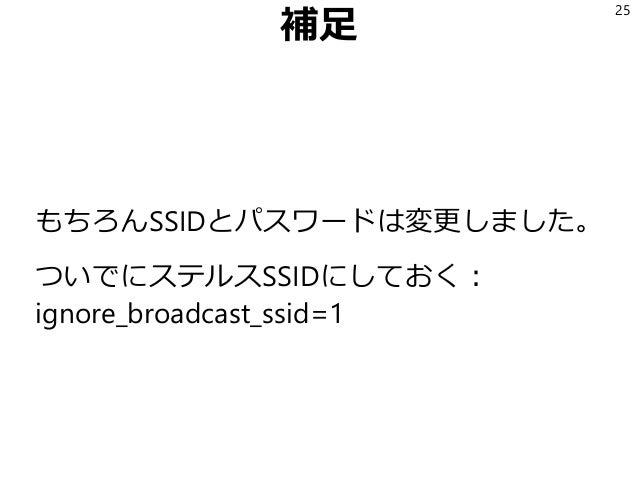

補足 もちろんSSIDとパスワードは変更しました。 ついでにステルスSSIDにしておく： ignore_broadcast_ssid=1 25
