深層学習とTensorFlow入門

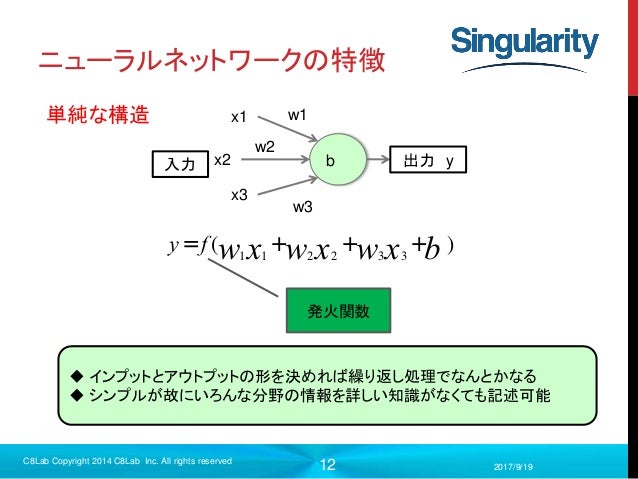

5. 5 ニューラルネットワークの特徴 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved x1 x2 x3 入力出力 y w1 w3 b w2 y = f ( 1w 1x + 2w 2x + 3w 3x +b )  インプットとアウトプットの形を決めれば繰り返し処理でなんとかなる  シンプルが故にいろんな分野の情報を詳しい知識がなくても記述可能単純な構造発火関数

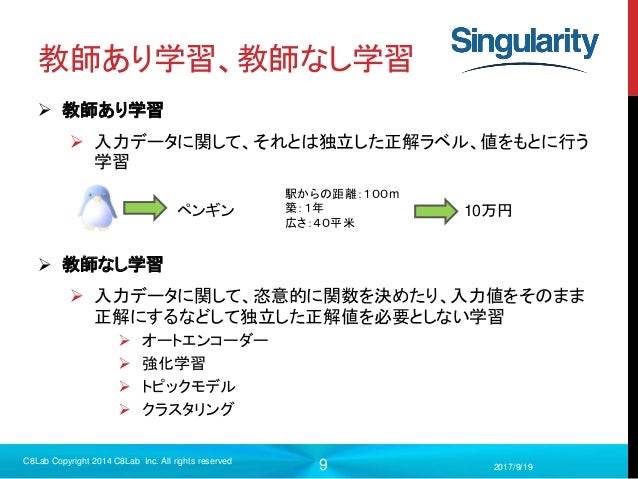

8. 8 教師あり学習、教師なし学習  教師あり学習  入力データに関して、それとは独立した正解ラベル、値をもとに行う学習  教師なし学習  入力データに関して、恣意的に関数を決めたり、入力値をそのまま正解にするなどして独立した正解値を必要としない学習  オートエンコーダー  クラスタリング  強化学習 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved ペンギン駅からの距離：１００m 築：１年広さ：４０平米 10万円

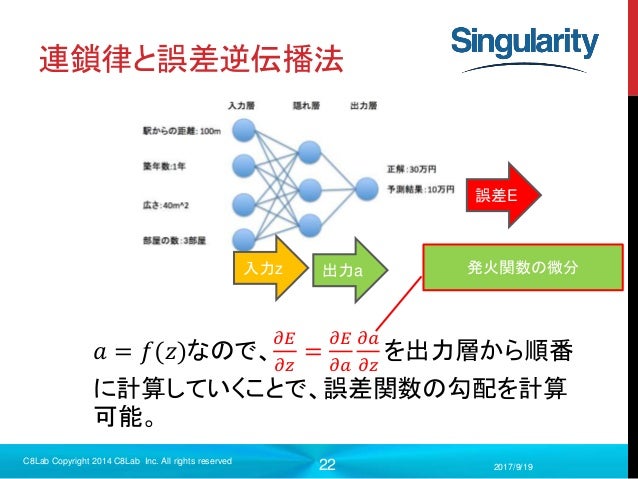

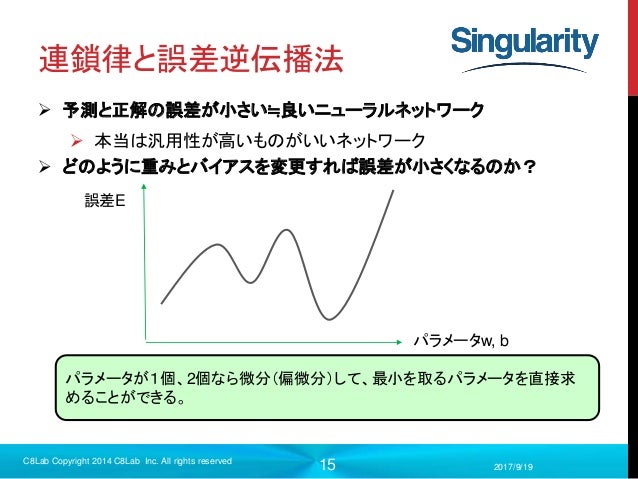

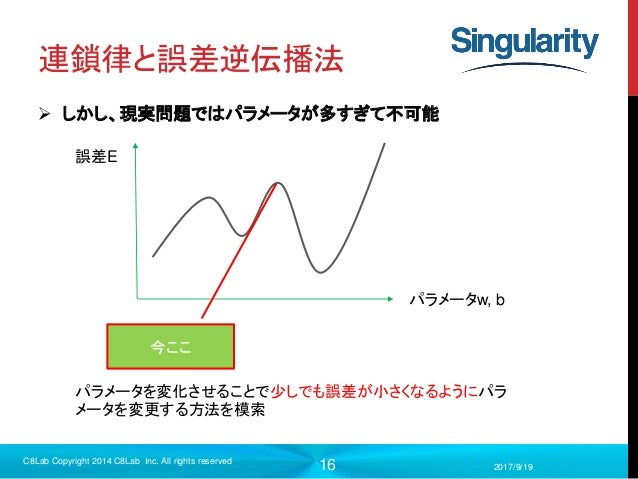

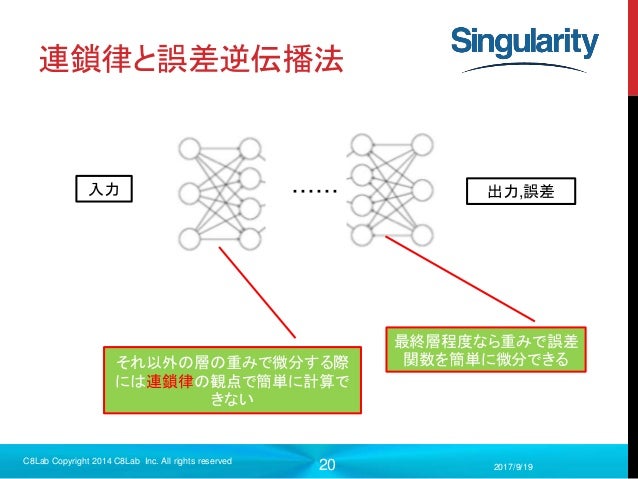

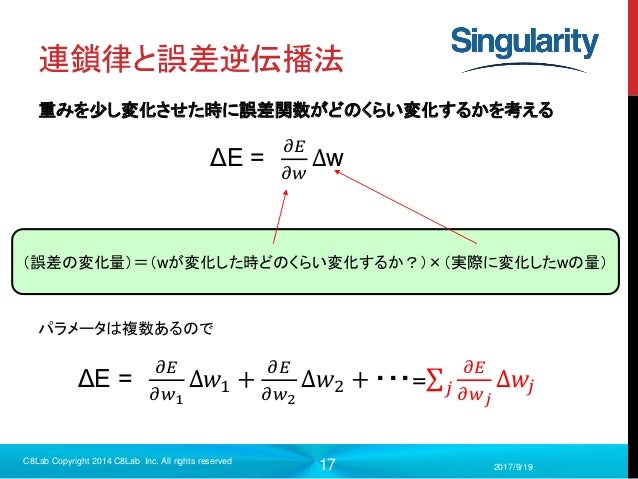

11. 11 連鎖率と誤差逆伝播法重みを少し変化させた時に誤差関数がどのくらい変化するかを考える 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved ΔE = 𝜕𝐸 𝜕𝑤 Δw （誤差の変化量）＝（wが変化した時どのくらい変化するか？）×（実際に変化したwの量）パラメータは複数あるので ΔE = 𝜕𝐸 𝜕𝑤1 Δ𝑤1 + 𝜕𝐸 𝜕𝑤2 Δ𝑤2 + ・・・= 𝑗 𝜕𝐸 𝜕𝑤 𝑗 ∆𝑤𝑗

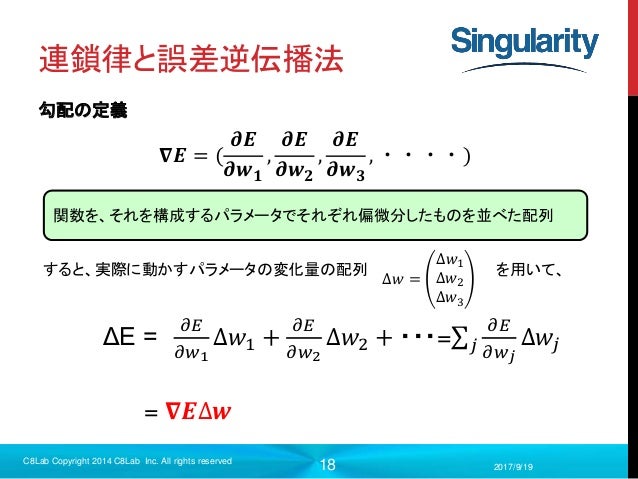

12. 12 連鎖率と誤差逆伝播法勾配の定義 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 𝛁𝑬 = ( 𝝏𝑬 𝝏𝒘 𝟏 , 𝝏𝑬 𝝏𝒘 𝟐 , 𝝏𝑬 𝝏𝒘 𝟑 , ・・・・) 関数を、それを構成するパラメータでそれぞれ偏微分したものを並べた配列 ΔE = 𝜕𝐸 𝜕𝑤1 Δ𝑤1 + 𝜕𝐸 𝜕𝑤2 Δ𝑤2 + ・・・= 𝑗 𝜕𝐸 𝜕𝑤 𝑗 ∆𝑤𝑗 = 𝛁𝑬∆𝒘 ∆𝑤 = ∆𝑤1 ∆𝑤2 ∆𝑤3 すると、実際に動かすパラメータの変化量の配列を用いて、

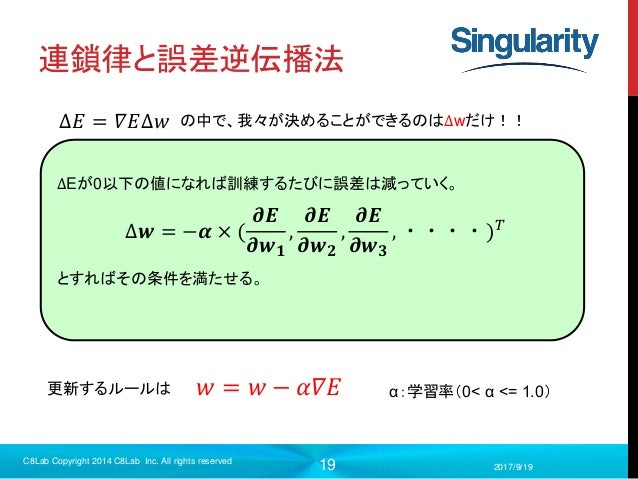

13. 13 連鎖率と誤差逆伝播法 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved ∆𝐸 = 𝛻𝐸∆𝑤 の中で、我々が決めることができるのは∆wだけ！！ ∆Eが0以下の値になれば訓練するたびに誤差は減っていく。とすればその条件を満たせる。 ∆𝒘 = −𝜶 × ( 𝝏𝑬 𝝏𝒘 𝟏 , 𝝏𝑬 𝝏𝒘 𝟐 , 𝝏𝑬 𝝏𝒘 𝟑 , ・・・・) 𝑇 𝑤 = 𝑤 − 𝛼𝛻𝐸更新するルールは α：学習率（0< α <= 1.0）

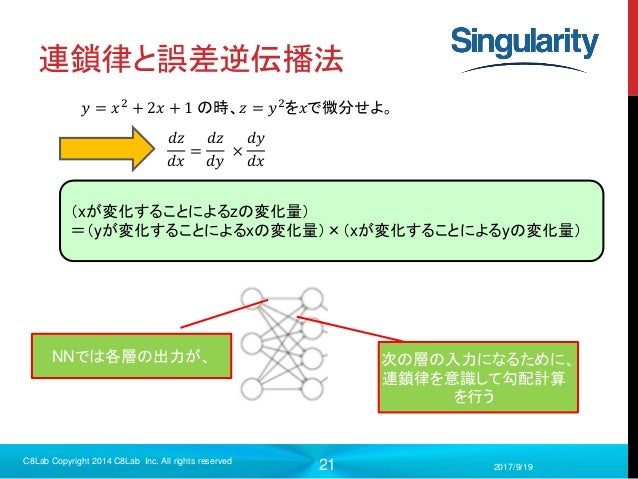

15. 15 連鎖率と誤差逆伝播法 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 𝑦 = 𝑥2 + 2𝑥 + 1 の時、𝑧 = 𝑦2 を𝑥で微分せよ。 𝑑𝑧 𝑑𝑥 = 𝑑𝑧 𝑑𝑦 × 𝑑𝑦 𝑑𝑥 （xが変化することによるzの変化量）＝（yが変化することによるxの変化量）×（xが変化することによるyの変化量） NNでは各層の出力が、次の層の入力になるために、連鎖率を意識して勾配計算を行う

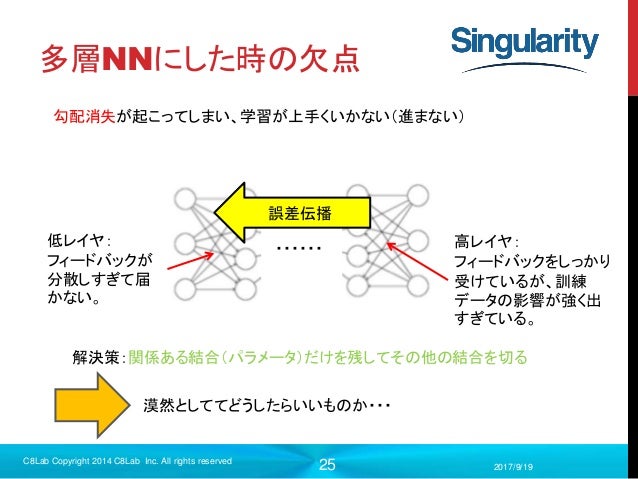

19. 19 多層NNにした時の欠点 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 誤差伝播高レイヤ：フィードバックをしっかり受けているが、訓練データの影響が強く出すぎている。低レイヤ：フィードバックが分散しすぎて届かない。・・・・・・勾配消失が起こってしまい、学習が上手くいかない（進まない）解決策：関係ある結合（パラメータ）だけを残してその他の結合を切る漠然としててどうしたらいいものか・・・

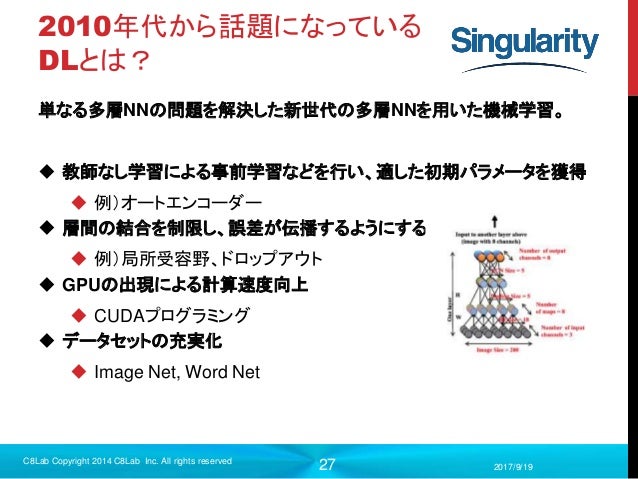

21. 21 最近話題になっているDLとは？単なる多層NNの問題を解決した新世代の多層NNを用いた機械学習。  教師なし学習により事前学習を行い、適した初期パラメータを獲得  例）オートエンコーダー  層間の結合を制限し、誤差が伝播するようにする  例）局所受容野、ドロップアウト  GPUの出現による計算速度向上  CUDAプログラミング  データセットの充実化  Image Net, Word Net 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

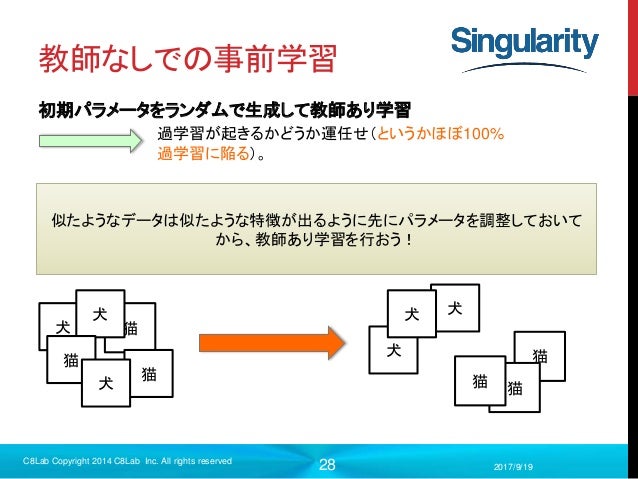

22. 22 教師なしでの事前学習初期パラメータをランダムで生成して教師あり学習 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 過学習が起きるかどうか運任せ（というかほぼ100% 過学習に陥る）。似たようなデータは似たような特徴が出るように先にパラメータを調整しておいてから、教師あり学習を行おう！犬猫犬猫猫犬猫猫猫犬犬犬

23. 23 例：オートエンコーダ入力（信号）を可能な限り再現するようなニューラルネットワーク 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved エンコードデコード生成されたパラメータから出力された隠れ層は、入力情報の特徴を表していると言える。・圧縮しているだけなので、不要な情報をそぎ落として、いいパラメータ（特徴）を表している。・入力値が教師データとなるため、「教師なし」で実現可能。

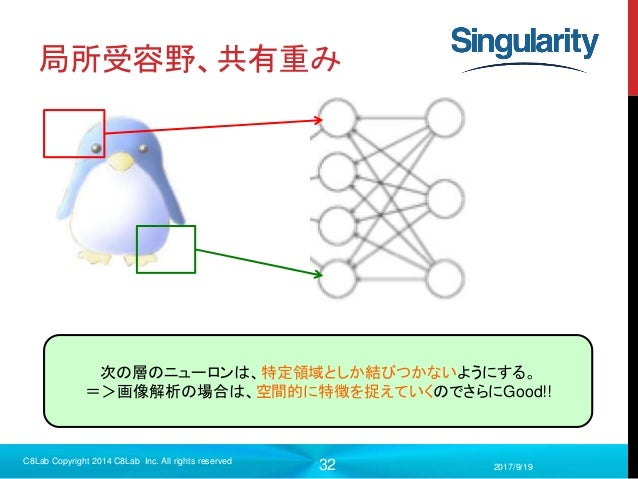

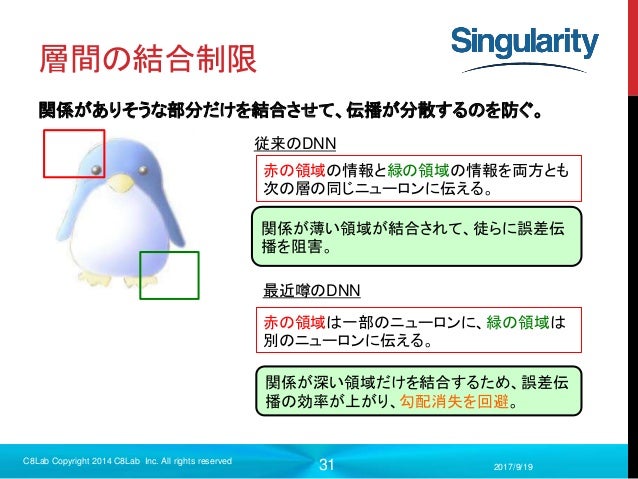

25. 25 層間の結合制限関係がありそうな部分だけを結合させて、伝播が分散するのを防ぐ。 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 従来のDNN 最近噂のDNN 赤の領域の情報と緑の領域の情報を両方とも次の層の同じニューロンに伝える。赤の領域は一部のニューロンに、緑の領域は別のニューロンに伝える。関係が薄い領域が結合されて、徒らに誤差伝播を阻害。関係が深い領域だけを結合するため、誤差伝播の効率が上がり、勾配消失を回避。

27. 27 グーグルの猫  Youtubeの画像1000万枚でとあるネットワークの事前学習を行った。  そいつに顔の画像を突っ込んで一番反応するニューロンが81.7%の精度で顔認識できた。  そいつが一番反応する画像を作ってみたところ  猫ちゃんで同じような画像作ってみたら 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved コレコレ

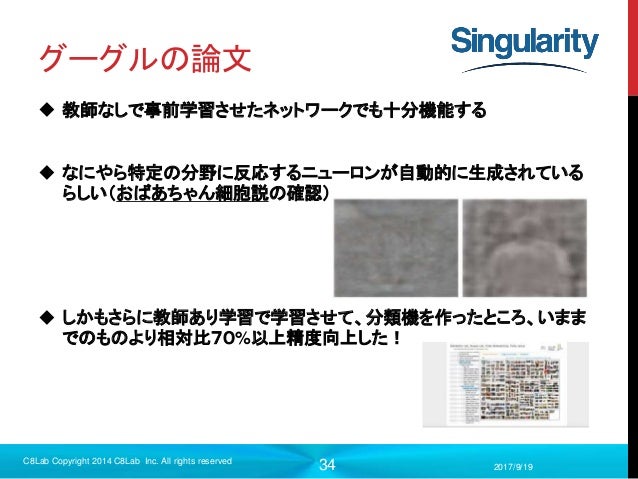

28. 28 グーグルの論文  教師なしで事前学習させたネットワークでも十分機能する  なにやら特定の分野に反応するニューロンが自動的に生成されているらしい（おばあちゃん細胞説の確認）  しかもさらに教師あり学習で学習させて、分類機を作ったところ、いままでのものより相対比７０%以上精度向上した！ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

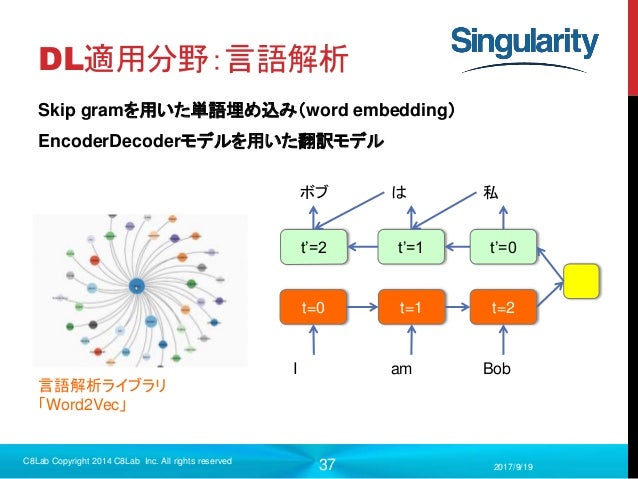

31. 31 DL適用分野：言語解析 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved Skip gramを用いた単語埋め込み（word embedding） EncoderDecoderモデルを用いた翻訳モデル言語解析ライブラリ「Word2Vec」 t’=2 ボブ t’=1 t’=0 は私 t=0 t=1 t=2 I am Bob

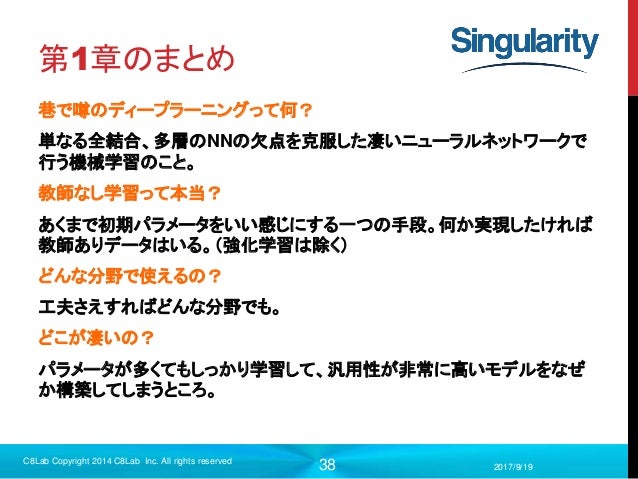

32. 32 第1章のまとめ巷で噂のディープラーニングって何？単なる全結合、多層のNNの欠点を克服した凄いニューラルネットワークで行う機械学習のこと。教師なし学習って本当？あくまで初期パラメータをいい感じにする一つの手段。何か実現したければ教師ありデータはいる。（強化学習は除く）どんな分野で使えるの？工夫さえすればどんな分野でも。どこが凄いの？パラメータが多くても過学習を回避して、汎用性が非常に高いモデルをなぜか構築してしまうところ。 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

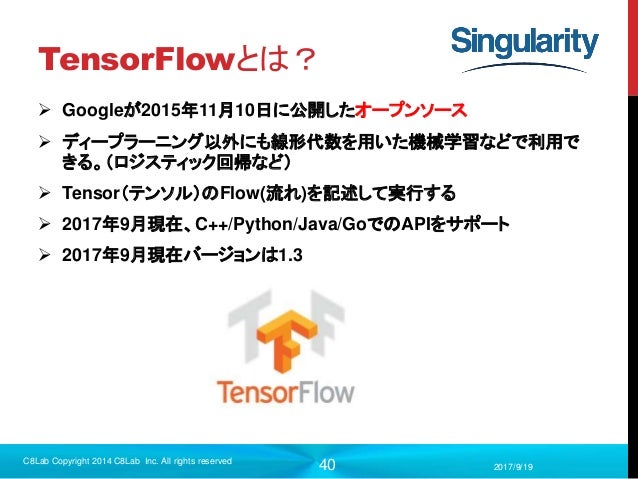

34. 34 TensorFlowとは？  Googleが2015年11月10日に公開したオープンソース  ディープラーニング以外にも線形代数を用いた機械学習などで利用できる。（ロジスティック回帰など）  Tensor（テンソル）のFlow(流れ)を記述して実行する  現状C++/PythonでのAPIをサポート  現在バージョンは0.11 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

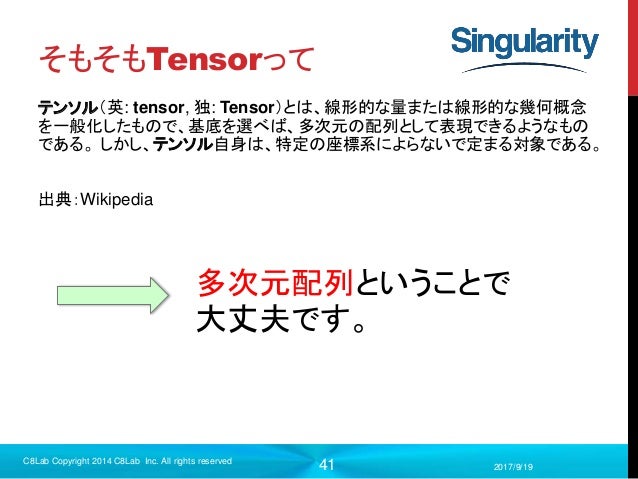

35. 35 そもそもTensorってテンソル（英: tensor, 独: Tensor）とは、線形的な量または線形的な幾何概念を一般化したもので、基底を選べば、多次元の配列として表現できるようなものである。しかし、テンソル自身は、特定の座標系によらないで定まる対象である。出典：Wikipedia 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 多次元配列ということで大丈夫です。

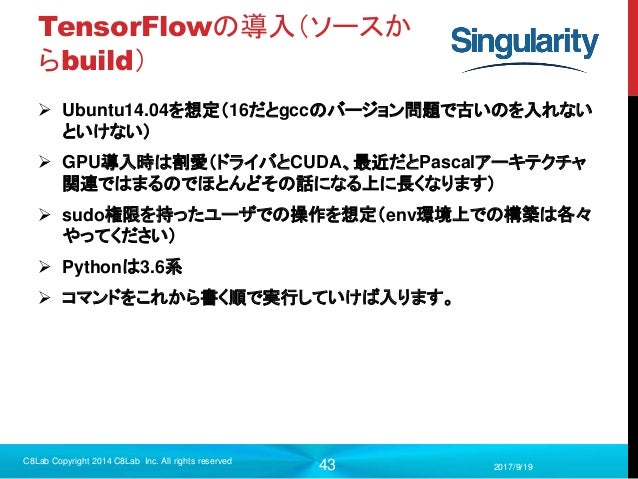

37. 37 TensorFlowの導入（ソースからbuild）  Ubuntu14.04を想定（16だとgccのバージョン問題で古いのを入れないといけない）  GPU導入時は割愛（ドライバとCUDA、最近だとPascalアーキテクチャ関連ではまるのでほとんどその話になる上に長くなります）  sudo権限を持ったユーザでの操作を想定（env環境上での構築は各々やってください）  Pythonは2.7系  ソースからインストールしないとフル機能が実装されないまま入ることがあります！！絶対にソースからビルドしましょう  コマンドをこれから書く順で実行していけば入ります。 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

38. 38 apt周りのインストール  依存関係のあるものをインストールしていきます 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #apt-getのライブラリのインデックスを更新 sudo apt-get update #既存で入っているものを更新 sudo apt-get upgrade #aptパッケージで必要なものを取得 sudo apt-get install -y build-essential python-pip python-dev git python-numpy swig python-dev ipython pkg-config zip g++ zlib1g-dev unzip

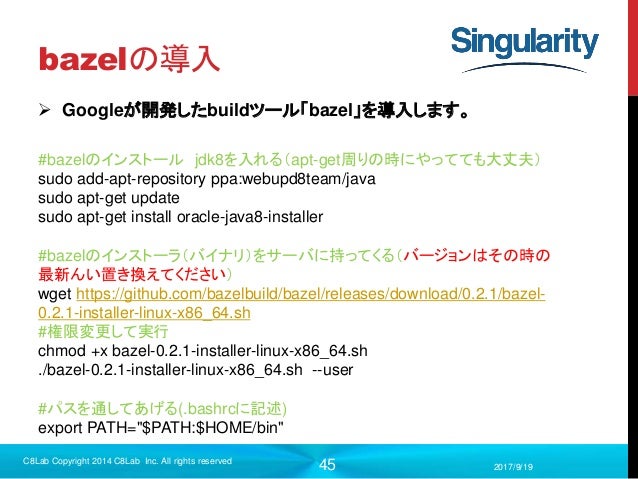

39. 39 bazelの導入  Googleが開発したbuildツール「bazel」を導入します。これの問題があるためにWindowsでそのままTFをインストールすることができません 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #bazelのインストール jdk8を入れる（apt-get周りの時にやってても大丈夫） sudo add-apt-repository ppa:webupd8team/java sudo apt-get update sudo apt-get install oracle-java8-installer #bazelのインストーラ（バイナリ）をサーバに持ってくる wget https://github.com/bazelbuild/bazel/releases/download/0.2.1/bazel- 0.2.1-installer-linux-x86_64.sh #権限変更して実行 chmod +x bazel-0.2.1-installer-linux-x86_64.sh ./bazel-0.2.1-installer-linux-x86_64.sh --user #パスを通してあげる(.bashrcに記述) export PATH="$PATH:$HOME/bin"

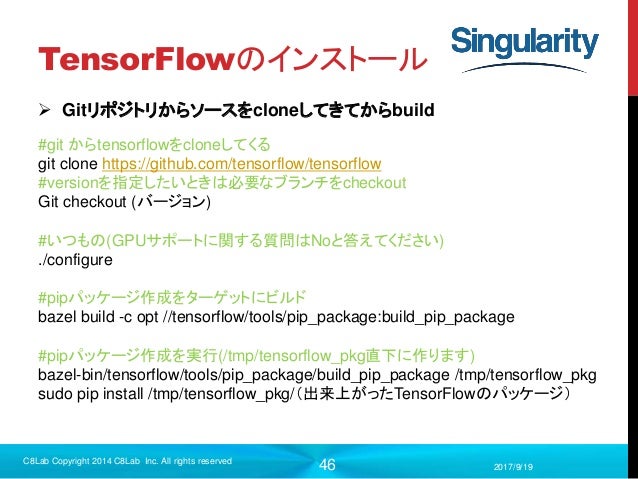

40. 40 TensorFlowのインストール  Gitリポジトリからソースをcloneしてきてからbuild 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #git からtensorflowをcloneしてくる git clone https://github.com/tensorflow/tensorflow #いつもの(GPUサポートに関する質問はNoと答えてください) ./configure #pipパッケージ作成をターゲットにビルド bazel build -c opt //tensorflow/tools/pip_package:build_pip_package #pipパッケージ作成を実行(/tmp/tensorflow_pkg直下に作ります) bazel-bin/tensorflow/tools/pip_package/build_pip_package /tmp/tensorflow_pkg sudo pip install /tmp/tensorflow_pkg/（出来上がったTensorFlowのパッケージ）

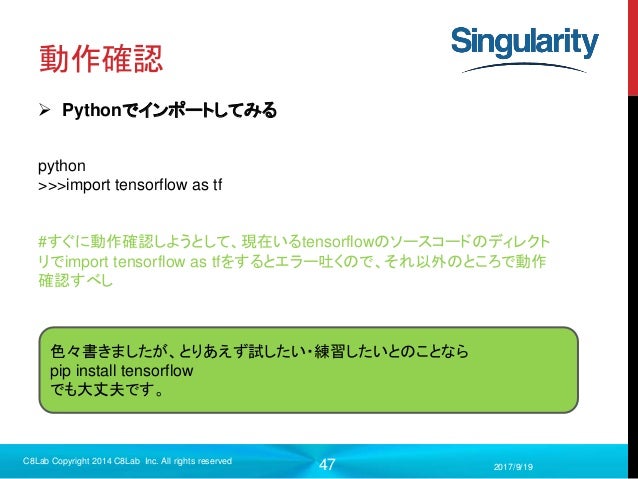

41. 41 動作確認  Pythonでインポートしてみる 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved python >>>import tensorflow as tf #すぐに動作確認しようとして、現在いるtensorflowのソースコードのディレクトリでimport tensorflow as tfをするとエラー吐くので、それ以外のところで動作確認すべし

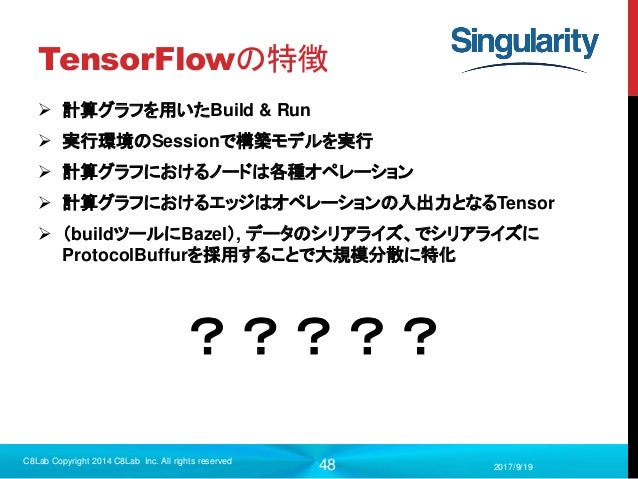

42. 42 TensorFlowの特徴  計算グラフを用いたBuild & Run  実行環境のSessionで構築モデルを実行  計算グラフにおけるノードは各種オペレーション  計算グラフにおけるエッジはオペレーションの入出力となるTensor  （buildツールにBazel）, データのシリアライズ、でシリアライズに ProtocolBuffurを採用することで大規模分散に特化 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved ？？？？？

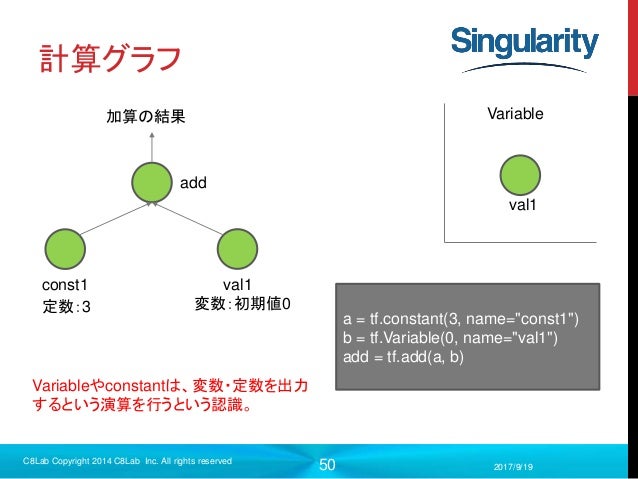

44. 44 計算グラフ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved Variable val1 const1 val1 add 定数：3 変数：初期値0 加算の結果 a = tf.constant(3, name="const1") b = tf.Variable(0, name="val1") c = tf.add(a, b) Variableやconstantは、変数・定数を出力するという演算を行うという認識で。

45. 45 計算グラフ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved Variable val1 const1 val1 add Input d = tf.assign(b, c) e = tf.placeholder(tf.int32, name="input") f = tf.mul(d,e) 変数に対する値の更新はassignを用いる assign placeholder 実行時の引数 mul 掛け算の結果

46. 46 計算グラフ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved Variable val1 const1 val1 add Input with tf.Session() as sess: sess.run(tf.initialize_all_variables()) 変数は初期化が必要 assign placeholder mul 掛け算の結果 init 構築したグラフをセッション上で動かすまずは初期化だけ実行

47. 47 計算グラフ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved Variable val1 const1 val1 add Input for i in range(3): print sess.run(f, feed_dict={e: 2}) assign placeholder mul 掛け算の結果 init mulの結果を3回実行 feed_dict: 2

48. 48 計算グラフ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved Variable val1 const1 val1 add Input for i in range(3): print sess.run(c) assign placeholder mul 掛け算の結果 init Addの部分だけ実行する際は、このグラフでplaceholderは関係ないのでいらない。 assignも通らないので変数も更新されない

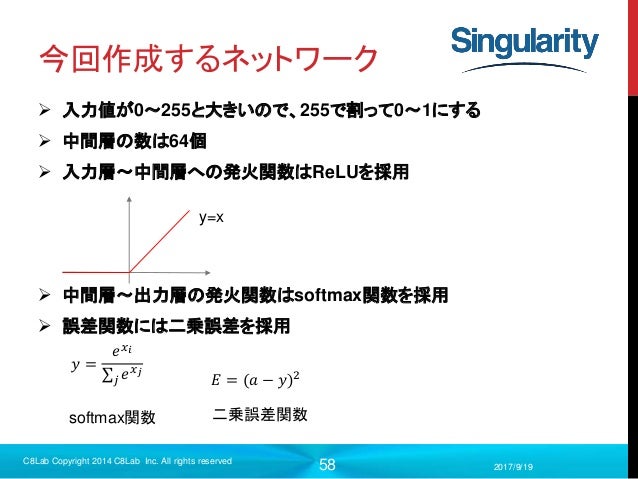

50. 50 今回作成するネットワーク  入力値が0〜255と大きいので、255で割って0〜1にする  中間層の数は64個  入力層〜中間層への発火関数はReLUを採用  中間層〜出力層の発火関数はsoftmax関数を採用  誤差関数には二乗誤差を採用 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved y=x 𝑦 = 𝑒 𝑥 𝑖 𝑗 𝑒 𝑥 𝑗 𝐸 = (𝑎 − 𝑦)2 softmax関数二乗誤差関数

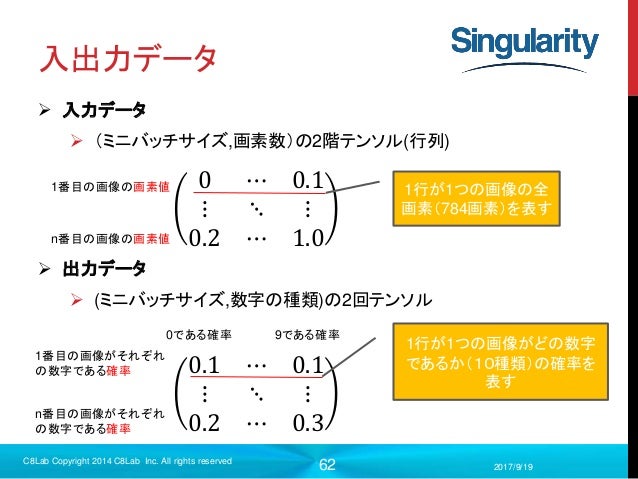

51. 51 入出力データ  入力データ  （ミニバッチサイズ,画素数）の2階テンソル(行列)  出力データ  (ミニバッチサイズ,数字の種類)の2回テンソル 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 0 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ 1.0 1番目の画像の画素値 n番目の画像の画素値 1行が1つの画像の全画素（784画素）を表す 0.1 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ 0.3 1番目の画像がそれぞれの数字である確率 n番目の画像がそれぞれの数字である確率 0である確率 9である確率 1行が1つの画像がどの数字であるか（１０種類）の確率を表す

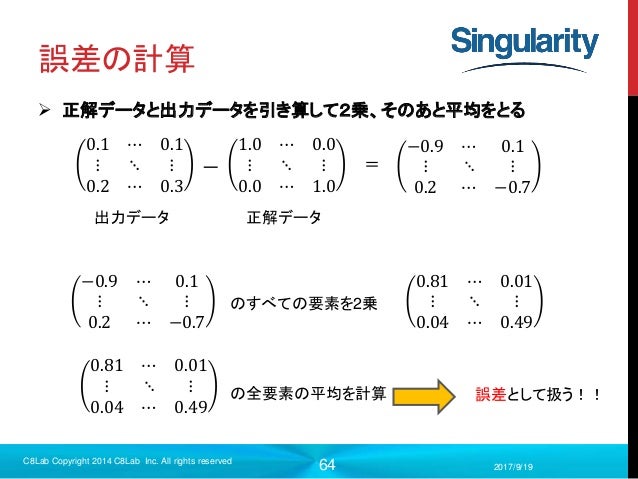

53. 53 誤差の計算  正解データと出力データを引き算して２乗、そのあと平均をとる 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 0.1 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ 0.3 1.0 ⋯ 0.0 ⋮ ⋱ ⋮ 0.0 ⋯ 1.0 ー出力データ正解データ＝ −0.9 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ −0.7 −0.9 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ −0.7 のすべての要素を2乗 0.81 ⋯ 0.01 ⋮ ⋱ ⋮ 0.04 ⋯ 0.49 0.81 ⋯ 0.01 ⋮ ⋱ ⋮ 0.04 ⋯ 0.49 の全要素の平均を計算誤差として扱う！！

54. 54 プログラム作成  importおよびデータセット準備 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #-*- coding:utf-8 -*- from __future__ import absolute_import from __future__ import division from __future__ import print_function import input_data import tensorflow as tf #mnistデータを格納したオブジェクトを呼び出す mnist = input_data.read_data_sets('data') python3系との互換性 mnistデータを呼び出すための独自プログラム mnist.train.image・・・訓練用入力データの配列 mnist.train.labels・・・訓練用正解データの配列 mnist.train.next_batch(50) 訓練データ50個を取り出して、（入力データ,正解データ）のタプルで返却してくれる

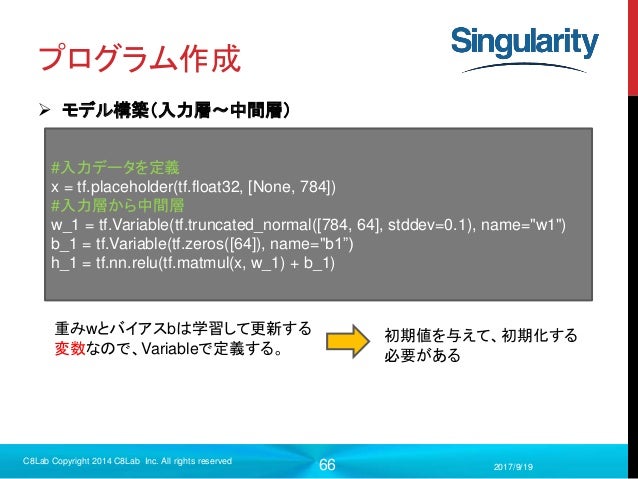

55. 55 プログラム作成  モデル構築（入力層〜中間層） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #入力データを定義 x = tf.placeholder(tf.float32, [None, 784]) #入力層から中間層 w_1 = tf.Variable(tf.truncated_normal([784, 64], stddev=0.1), name="w1") b_1 = tf.Variable(tf.zeros([64]), name="b1”) h_1 = tf.nn.relu(tf.matmul(x, w_1) + b_1) 重みwとバイアスbは学習して更新する変数なので、Variableで定義する。初期値を与えて、初期化する必要がある

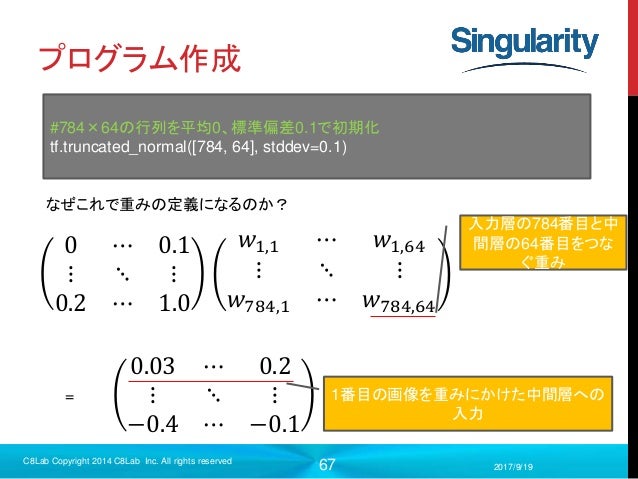

56. 56 プログラム作成 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #784×64の行列を平均0、標準偏差0.1で初期化 tf.truncated_normal([784, 64], stddev=0.1) なぜこれで重みの定義になるのか？ 0.03 ⋯ 0.2 ⋮ ⋱ ⋮ −0.4 ⋯ −0.1 𝑤1,1 ⋯ 𝑤1,64 ⋮ ⋱ ⋮ 𝑤784,1 ⋯ 𝑤784,64 入力層の784番目と中間層の64番目をつなぐ重み 0 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ 1.0 = 1番目の画像を重みにかけた中間層への入力

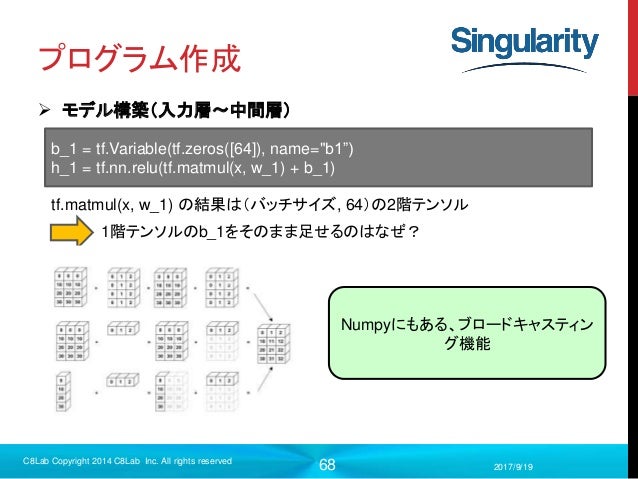

57. 57 プログラム作成  モデル構築（入力層〜中間層） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved b_1 = tf.Variable(tf.zeros([64]), name="b1”) h_1 = tf.nn.relu(tf.matmul(x, w_1) + b_1) tf.matmul(x, w_1) の結果は（バッチサイズ, 64）の2階テンソル 1階テンソルのb_1をそのまま足せるのはなぜ？ Numpyにもある、ブロードキャスティング機能

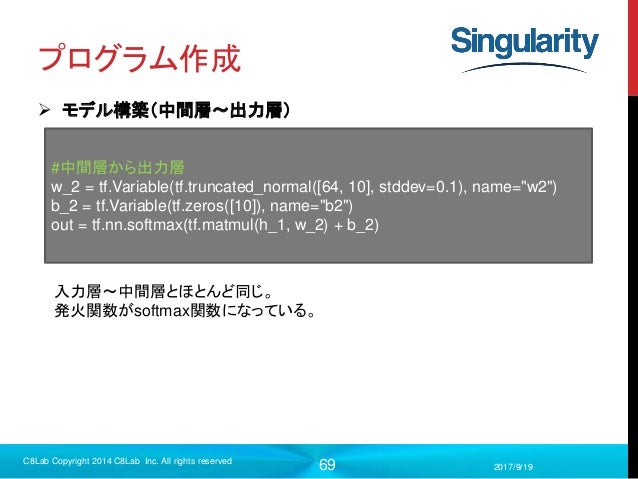

58. 58 プログラム作成  モデル構築（中間層〜出力層） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #中間層から出力層 w_2 = tf.Variable(tf.truncated_normal([64, 10], stddev=0.1), name="w2") b_2 = tf.Variable(tf.zeros([10]), name="b2") out = tf.nn.softmax(tf.matmul(h_1, w_2) + b_2) 入力層〜中間層とほとんど同じ。発火関数がsoftmax関数になっている。

59. 59 プログラム作成  モデル構築（誤差計算と訓練） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #誤差関数 loss = tf.reduce_mean(tf.square(y - out)) #訓練 train_step = tf.train.GradientDescentOptimizer(0.5).minimize(loss) reduce_mean, reduce_sumは平均や合計を取りながら次元を削減してくれる。 reduction_indicesを指定しなければ全ての要素や平均を取ってスカラーにする。学習率 0.1 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ 0.3 ( 𝑥0 … 𝑥 𝑚) 𝑦0 ⋮ 𝑦 𝑛 reduction_indices=0 reduction_indices=1 Optimizerのminimizeを実行することで自動的に勾配を計算して値を更新してくれる。 compute_gradients + apply_gradients

60. 60 プログラム作成  モデル構築（評価） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #評価 correct = tf.equal(tf.argmax(out,1), tf.argmax(y,1)) accuracy = tf.reduce_mean(tf.cast(correct, tf.float32)) 0.1 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ 0.3 tf.argmaxは指定したランクの最大値の添字を返す今回の場合は、行で比較して最大値のの添字の1階テンソルを返す

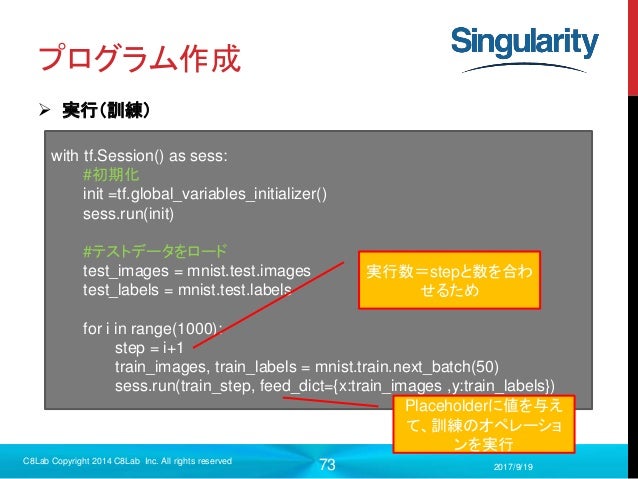

62. 62 プログラム作成  実行（訓練） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved with tf.Session() as sess: #初期化 init =tf.initialize_all_variables() sess.run(init) #テストデータをロード test_images = mnist.test.images test_labels = mnist.test.labels for step in range(1000): train_images, train_labels = mnist.train.next_batch(50) sess.run(train_step, feed_dict={x:train_images ,y:train_labels}) Placeholderに値を与えて、訓練のオペレーションを実行

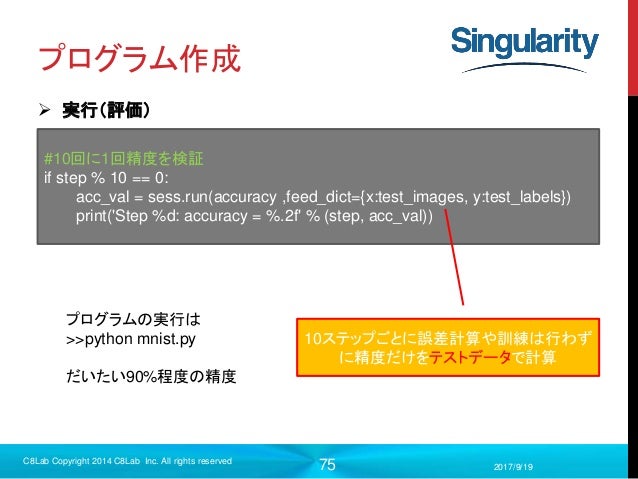

64. 64 プログラム作成  実行（評価） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #10回に1回精度を検証 if step % 10 == 0: acc_val = sess.run(accuracy ,feed_dict={x:test_images, y:test_labels}) print('Step %d: accuracy = %.2f' % (step, acc_val)) 10ステップごとに誤差計算や訓練は行わずに精度だけをテストデータで計算プログラムの実行は >>python mnist.py だいたい90%程度の精度

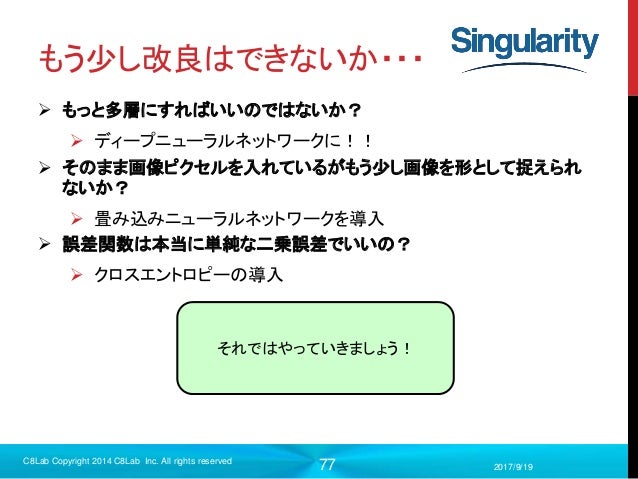

66. 66 もう少し改良はできないか・・・  もっと多層にすればいいのではないか？  ディープニューラルネットワークに！！  そのまま画像ピクセルを入れているがもう少し画像を形として捉えられないか？  畳み込みニューラルネットワークを導入  誤差関数は本当に単純な二乗誤差でいいの？  クロスエントロピーの導入 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved それではやっていきましょう！

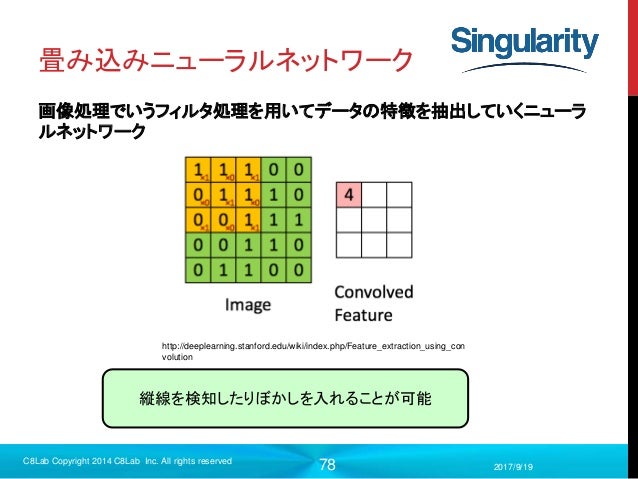

67. 67 畳み込みニューラルネットワーク画像処理でいうフィルタ処理を用いてデータの特徴を抽出していくニューラルネットワーク 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 縦線を検知したりぼかしを入れることが可能 http://deeplearning.stanford.edu/wiki/index.php/Feature_extraction_using_con volution

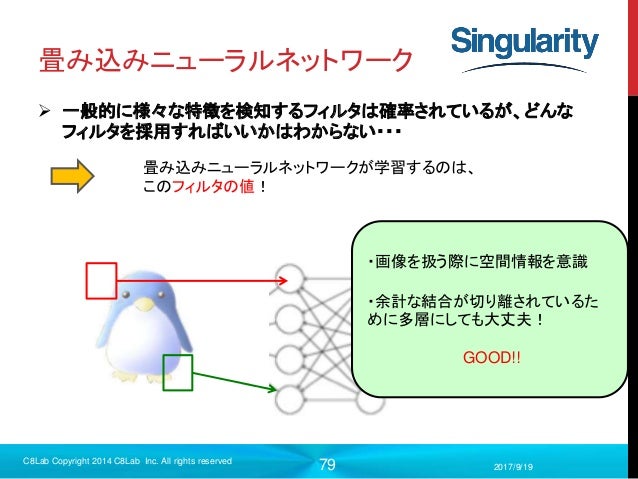

68. 68 畳み込みニューラルネットワーク  一般的に様々な特徴を検知するフィルタは確率されているが、どんなフィルタを採用すればいいかはわからない・・・ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 畳み込みニューラルネットワークが学習するのは、このフィルタの値！・画像を扱う際に空間情報を意識・余計な結合が切り離されているために多層にしても大丈夫！ GOOD!!

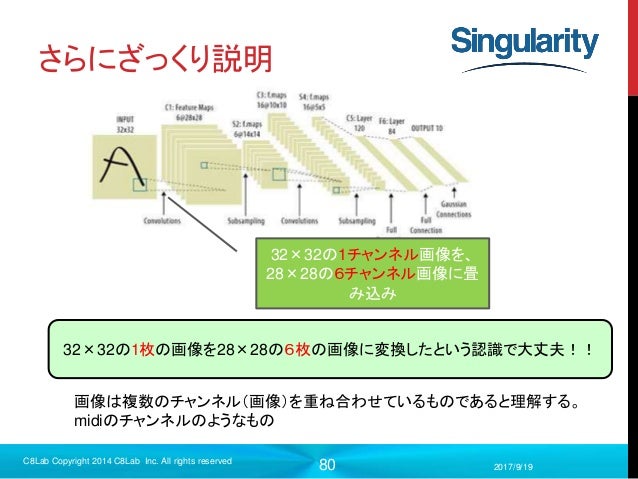

69. 69 さらにざっくり説明 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 32×32の1チャンネル画像を、 28×28の６チャンネル画像に畳み込み 32×32の1枚の画像を28×28の６枚の画像に変換したという認識で大丈夫！！画像は複数のチャンネル（画像）を重ね合わせているものであると理解する。 midiのチャンネルのようなもの

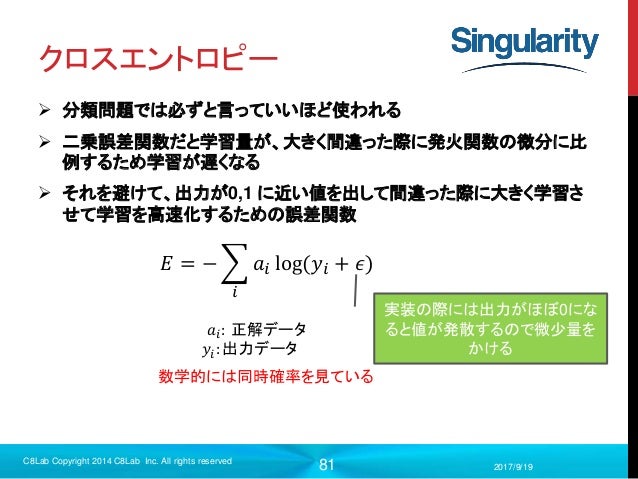

70. 70 クロスエントロピー  分類問題では必ずと言っていいほど使われる  二乗誤差関数だと学習量が、大きく間違った際に発火関数の微分に比例するため学習が遅くなる  それを避けて、出力が0,1 に近い値を出して間違った際に大きく学習させて学習を高速化するための誤差関数 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 𝐸 = − 𝑖 𝑎𝑖 log(𝑦𝑖 + 𝜖) 𝑎𝑖: 正解データ 𝑦𝑖: 出力データ数学的には同時確率を見ている実装の際には出力がほぼ0になると値が発散するので微少量をかける

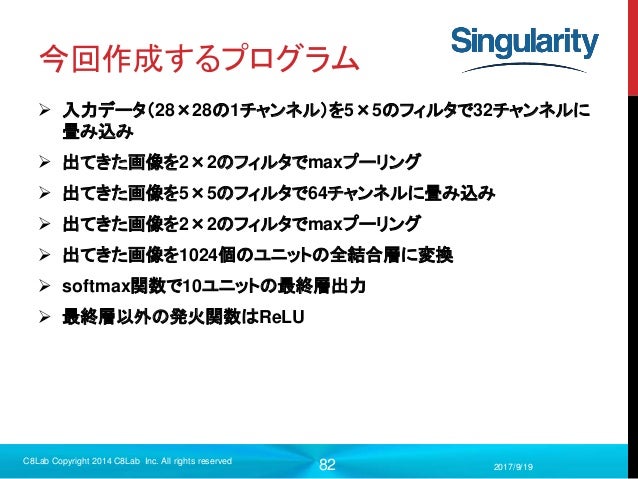

71. 71 今回作成するプログラム  入力データ（28×28の1チャンネル）を5×5のフィルタで32チャンネルに畳み込み  出てきた画像を2×2のフィルタでmaxプーリング  出てきた画像を5×5のフィルタで64チャンネルに畳み込み  出てきた画像を2×2のフィルタでmaxプーリング  出てきた画像を1024個のユニットの全結合層に変換  softmax関数で10ユニットの最終層出力  最終層以外の発火関数はReLU 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

72. 72 プログラム作成  importおよびデータセット準備 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #-*- coding:utf-8 -*- from __future__ import absolute_import from __future__ import division from __future__ import print_function import input_data import tensorflow as tf #mnistデータを格納したオブジェクトを呼び出す mnist = input_data.read_data_sets('data') さっきと同じ

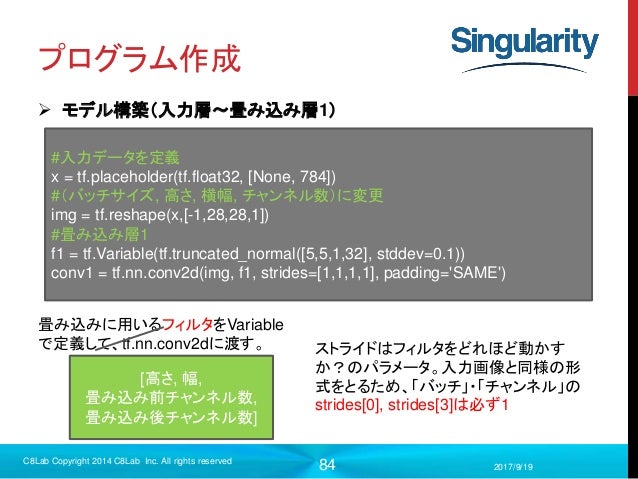

73. 73 プログラム作成  モデル構築（入力層〜畳み込み層1） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #入力データを定義 x = tf.placeholder(tf.float32, [None, 784]) #（バッチサイズ, 高さ, 横幅, チャンネル数）に変更 img = tf.reshape(x,[-1,28,28,1]) #畳み込み層1 f1 = tf.Variable(tf.truncated_normal([5,5,1,32], stddev=0.1)) conv1 = tf.nn.conv2d(img, f1, strides=[1,1,1,1], padding='SAME') 畳み込みに用いるフィルタをVariable で定義して、tf.nn.conv2dに渡す。 [高さ, 幅, 畳み込み前チャンネル数, 畳み込み後チャンネル数] ストライドはフィルタをどれほど動かすか？のパラメータ。入力画像と同様の形式をとるため、「バッチ」・「チャンネル」の strides[0], strides[3]は必ず1

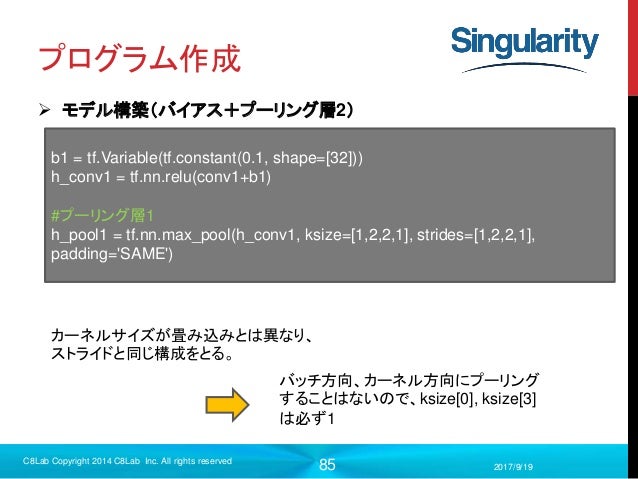

74. 74 プログラム作成  モデル構築（バイアス＋プーリング層2） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved b1 = tf.Variable(tf.constant(0.1, shape=[32])) h_conv1 = tf.nn.relu(conv1+b1) #プーリング層1 h_pool1 = tf.nn.max_pool(h_conv1, ksize=[1,2,2,1], strides=[1,2,2,1], padding='SAME') カーネルサイズが畳み込みとは異なり、ストライドと同じ構成をとる。バッチ方向、カーネル方向にプーリングすることはないので、ksize[0], ksize[3] は必ず1

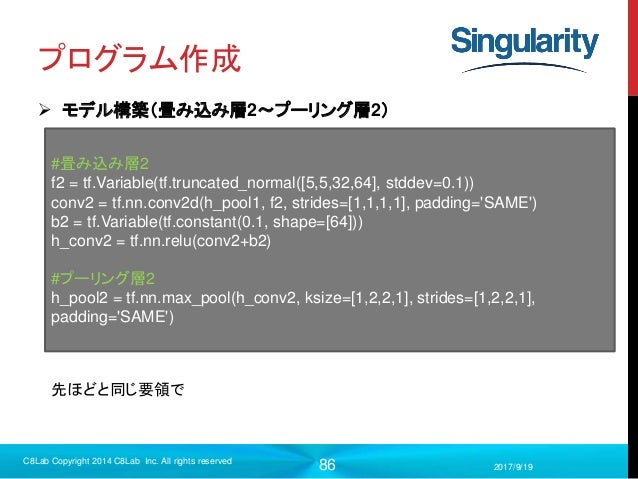

75. 75 プログラム作成  モデル構築（畳み込み層2〜プーリング層2） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #畳み込み層2 f2 = tf.Variable(tf.truncated_normal([5,5,32,64], stddev=0.1)) conv2 = tf.nn.conv2d(h_pool1, f2, strides=[1,1,1,1], padding='SAME') b2 = tf.Variable(tf.constant(0.1, shape=[64])) h_conv2 = tf.nn.relu(conv2+b2) #プーリング層2 h_pool2 = tf.nn.max_pool(h_conv2, ksize=[1,2,2,1], strides=[1,2,2,1], padding='SAME') 先ほどと同じ要領で

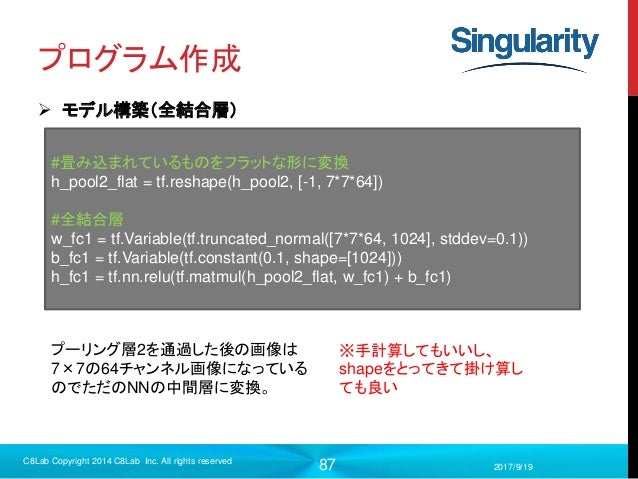

76. 76 プログラム作成  モデル構築（全結合層） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #畳み込まれているものをフラットな形に変換 h_pool2_flat = tf.reshape(h_pool2, [-1, 7*7*64]) #全結合層 w_fc1 = tf.Variable(tf.truncated_normal([7*7*64, 1024], stddev=0.1)) b_fc1 = tf.Variable(tf.constant(0.1, shape=[1024])) h_fc1 = tf.nn.relu(tf.matmul(h_pool2_flat, w_fc1) + b_fc1) プーリング層2を通過した後の画像は 7×7の64チャンネル画像になっているのでただのNNの中間層に変換。 ※手計算してもいいし、 shapeをとってきて掛け算しても良い

77. 77 プログラム作成  モデル構築（出力層〜誤差関数） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #出力層 w_fc2 = tf.Variable(tf.truncated_normal([1024, 10], stddev=0.1)) b_fc2 = tf.Variable(tf.constant(0.1, shape=[10])) out = tf.nn.softmax(tf.matmul(h_fc1, w_fc2) + b_fc2) #正解データの型を定義 y = tf.placeholder(tf.float32, [None, 10]) #誤差関数（クロスエントロピー） loss = tf.reduce_mean(-tf.reduce_sum(y * tf.log(out), reduction_indices=[1])) クロスエントロピーを素で実装するとこうなる。

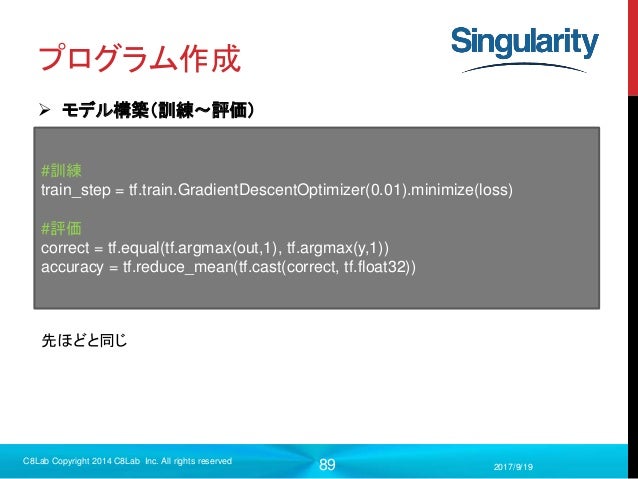

78. 78 プログラム作成  モデル構築（訓練〜評価） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #訓練 train_step = tf.train.GradientDescentOptimizer(0.01).minimize(loss) #評価 correct = tf.equal(tf.argmax(out,1), tf.argmax(y,1)) accuracy = tf.reduce_mean(tf.cast(correct, tf.float32)) 先ほどと同じ

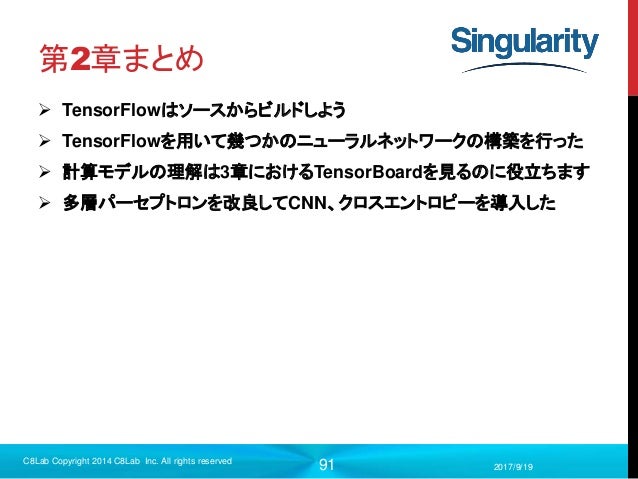

80. 80 第2章まとめ  TensorFlowはソースからビルドしよう  TensorFlowを用いて幾つかのニューラルネットワークの構築を行った  計算モデルの理解は３章におけるTensorBoardを見るのに役立ちます  多層パーセプトロンを改良してCNN、クロスエントロピーを導入した 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

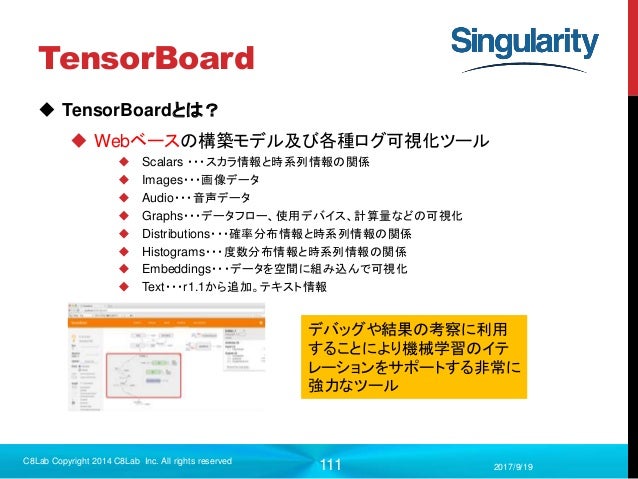

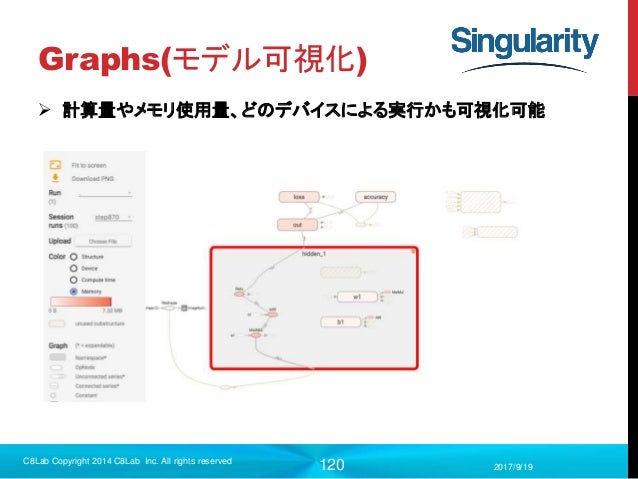

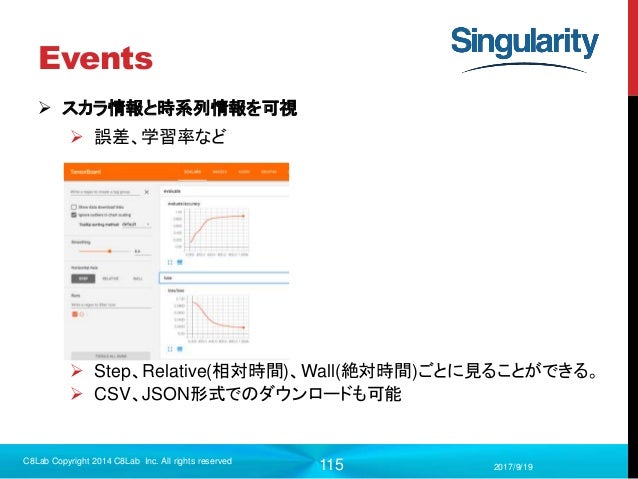

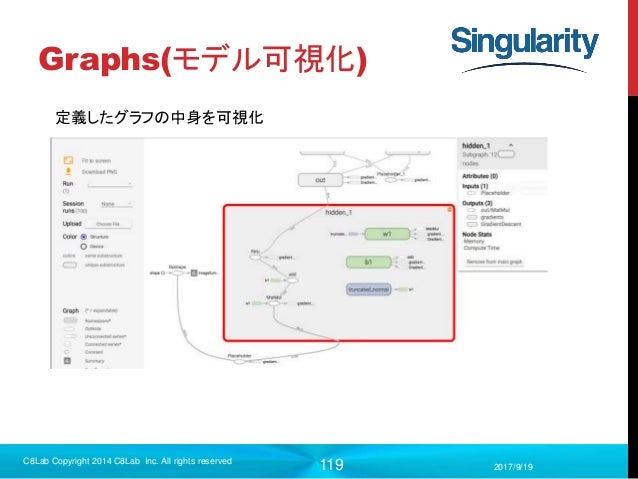

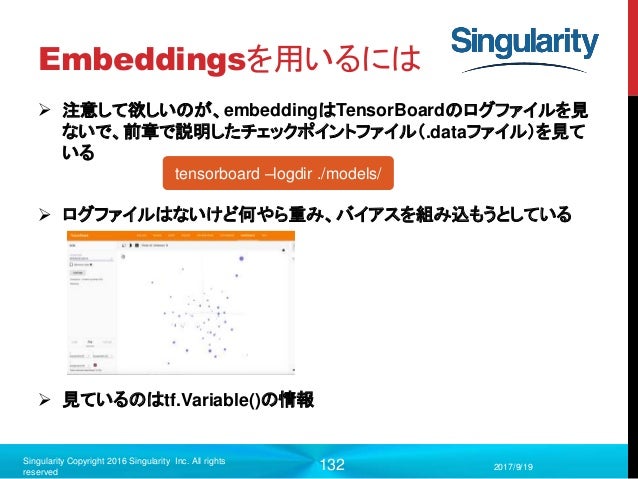

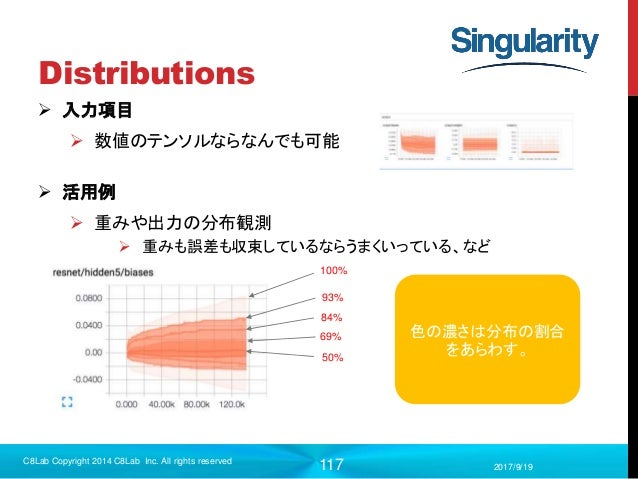

83. 83 TensorBoardを用いた可視化  TensorBoardとは？  Webベースの構築モデル及び各種ログ可視化ツール  Events ・・・スカラ情報と時系列情報の相関  Images・・・画像データ  Graphs・・・データフロー及び負荷  Histograms・・・分布情報と時系列情報の相関  Audio・・・0.9から実装。音声情報 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved デバッグや結果の考察に利用することにより機械学習のイテレーションをサポートする非常に強力なツール

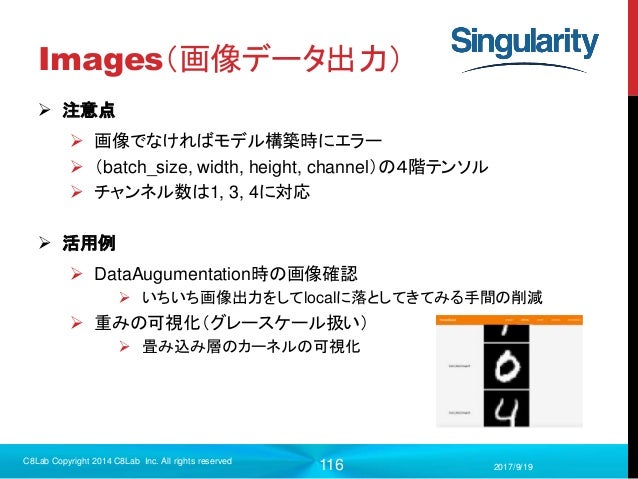

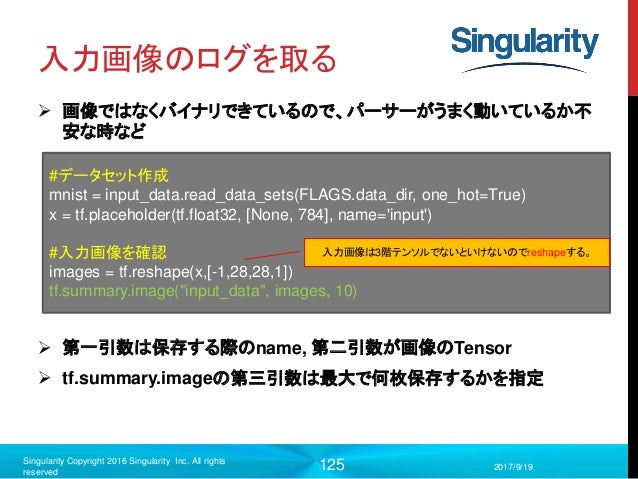

88. 88 Images（画像データ出力）  注意点  画像でなければモデル構築時にエラー  （batch_size, width, height, channel）の４階テンソル  チャンネル数は1, 3, 4に対応  活用例  DataAugumentation時の画像確認  いちいち画像出力をしてlocalに落としてきてみる手間の削減  重みの可視化（グレースケール扱い）  畳み込み層のカーネルの可視化 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

93. 93 DistributedTensorFlowの前に  TensorFlowの強みは大規模分散処理  （大規模）分散処理を行う際の注意点（一部私見が入ります）  何か深層学習で解決したい問題があるという場合でもGoogle、 MichroSoftなどが持っているデータのレベルでない限りオーバースペックな手法  基本は1台のサーバにGPU数枚積むだけで十分  単純にGPUマシンを並列で並べても、逆に単体より遅いこともある（イーサネットの伝達スピードがボトルネック）  これを自分たちで解決できる手法を持っているところはスパコン作っているような企業 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved じゃあ何故そんな速さを求めるのか？グリッドサーチ

95. 95 データ並列処理  データパラレル  ミニバッチの数を並列化  最後にそれぞれの結果をマージ  SGDの特性上可能 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 𝑤𝑡+1 = 𝑤𝑡 − 𝛼 𝜕𝐸 𝜕𝑤 𝑤𝑡+1 = 𝑤𝑡 − 𝑚 × ( 𝛼 𝑚 𝜕𝐸 𝜕𝑤 ) 等価この部分を各デバイスが分割今回取り扱うのはこちら！

97. 97 手順 1. TensorFlow grpc Serverをソースからビルド ※なぜかチュートリアルには書かれていない 2. 分散処理を行うサーバでTensorFlow grpc Server を起動 ※チュートリアルではCreate a tf.train.ClusterSpecを用いてクラスタ定義を行い、tf.train.Serverを用いてサーバ起動を行っているが、今回は、上記の方法で行う。 3. クライアントからプログラムを実行 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

98. 98 クラスタ、job、task  クラスタはtaskの集合体  task・・・実際に実行する部分。例）この掛け算をGPU1で行う！  Jobは役割を定義しており、複数のtaskを持つことができる。Jobは一つのサーバプロセスに紐ずく。  概念的にはcluster ∈ 𝑗𝑜𝑏 ∈ 𝑡𝑎𝑠𝑘という認識で大丈夫  Jobはあくまでサーバプロセスなので、一台のマシンにいくつも立てることはできる  プログラム内でそれぞれのタスクをデバイス（CPU0, GPU0）に割り振ることが可能 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 例）job:masterが計算の統括を行い、job:psはパラメータサーバとしての役割を行う。

99. 99 サーバ構成 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved mastesrサーバ workerサーバ workerサーバ workerサーバはプロセスさえ動かしておけばTFのインストールは不要 10.132.0.2:2222 /job:master/task:0 10.132.0.4:2222 /job:worker2/task:0 10.132.0.3:2222 /job:worker1/task:0 ・パラメータ保持・パラメータ更新・クライアントサーバプロセスの起動、 TFのインストールが必要順伝播勾配計算

101. 101 データパラレルと重み共有  データパラレルの場合、masterが保持するグラフの重みを使い回す必要がある  今までの書き方で普通に書いてしまうと、、、 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 一見これでいいように見えるが、これは server_numの数だけモデルを作ってしまい、同じパラメータでの実行を行えない。

102. 102 variable_scopeの利用  第１章で使っていたname_scopeではなくvariable_scopeを用いることで、変数ごとのスコープを取ることが可能  scope.reuse_variables()か、スコープ宣言時にresute=Trueにすることでモデル構築時に変数の使い回しが可能  その際用いるのはtf.Variable()ではなくtf.get_variable() 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

103. 103 tf.get_variable  Reuseチェックを行い、同じvariable_scopeの重みがあればそれを再利用する、なければ初期化  tf.Variableの場合は初期化に実際の値を入れていたが、 tf.get_variableの場合はinitializerを入れる 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

107. 107 データパラレルの実装 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved  workerプロセスでは順伝播を行い、それぞれのjobで行うように登録。タスクがをそれぞれ別々に行うように指示 Reuseを許可この時点で値更新をするのではなく、あくまで勾配計算までにとどめている (gradient, variable)の tuppleを返却する。

108. 108 データパラレルの実装（重要）  Workerが計算した勾配をもとに共有されている重みをアップデート 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved いつも使うminimize(loss)は実はこのプログラムではでてこない Minimizeの中身は、compute_gradients+apply_gradients 移動平均計算をするときなどは分割して計算する（例：cifar10）

113. 113 コンピュータ上での単語表現  従来手法  単語にIDを振る  ミコロフ革命以降  単語をベクトルして扱う！！ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 犬＝1024, 猫=1025, こんにちは＝543 …. 共起を計算して統計的に類似度などの解析はできるけど、相当数のデータは必要だし、本当にそれでいいのか？

114. 114 単語埋め込み  Word2Vec  ニューラル言語モデルを用いた単語埋め込み  単語の意味獲得を行えるように 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved Yoshua Bengio, Réjean Ducharme, Pascal Vincent, Christian Jauvin. A Neural Probabilistic Language Model. Journal of Machine Learning Research 3(2003):p1137– 1155 犬＝（0.1, 0.5, 2.0, 0.4, 2.4）猫＝（0.1, 0.4, 1.5, 0.3, 2.4）次に来る単語を予測するモデルを作ることによって、のように、各単語にベクトルを割り当てる。王様 – 男性 + 女性 = 女王様のようなベクトル演算が可能に

115. 115 単語埋め込み 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 0.1 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ 0.3 ‘dog’を表すパラメータ dog human ‘human’を表すパラメータ単語ベクトルを集めた行列を用意してそれを辞書として利用内積をとることで似ている単語を推定するなどが可能単語のベクトルをニューラルネットワークの入力にも可能どうやってその辞書を作るの？

116. 116 作り方(skip gram版)  単語に注目して、そこの周りにどんな単語があるか予測するNNを作る  重みは最初は適当な値で初期化 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 0.1 ⋯ 0.1 ⋮ ⋱ ⋮ 0.2 ⋯ 0.3 dog 単語ID1のドッグのベクトルを取得（これが中間層の出力に） (0.1, 0.2,0.3・・・,0.1) dogのN次元埋め込みベクトル N×Vの重みを用意してあげてそれをかけて、それぞれの単語が次に来る確率を出力 𝑦0 ⋮ 𝑦 𝑛 dogの出現確率 human humanの出現確率学習された後の前半の重みが単語の埋め込み辞書になる

117. 117 負荷サンプリング  そのまま最終層のsoftmaxの計算をすると、単語数j分の𝑒 𝑥 𝑗 を計算しなければいけない  全部相手にせずに、分布にしたがって異なる単語を抜き出して、それらにが出現する確率が0かつ、正解データが出現確率確率が1になる確率の積が大きい値になるようになるような誤差関数を定義 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 𝑦 = 𝑒 𝑥 𝑖 𝑗 𝑒 𝑥 𝑗 単語数が数十万になると凄まじい計算量になる計算量を減らすsoftmax + cross entorypyのようなもの

119. 119 プログラム  入力層〜中間層 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #入力データ正解データのph train_inputs = tf.placeholder(tf.int32, shape=[batch_size]) train_labels = tf.placeholder(tf.int32, shape=[batch_size, 1]) #中間層 embeddings = tf.Variable(tf.random_uniform([vocab_size, embedding_size], - 1.0, 1.0)) embed = tf.nn.embedding_lookup(embeddings, train_inputs) 入力は単語IDの配列それをenbeddings_lookupすることで内部的に計算して各単語ごとの組み込みベクトルを返してくれる

120. 120 プログラム  出力層〜誤差 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #出力層側の[単語サイズ, 組み込みサイズ]の重みとバイアスを定義 nce_weights = tf.Variable(tf.truncated_normal([vocab_size, embedding_size], stddev= 1.0/ math.sqrt(embedding_size))) nce_biases = tf.Variable(tf.zeros([vocab_size])) #誤差関数を定義 nce_loss = tf.nn.nce_loss(nce_weights, nce_biases, embed, train_labels, num_sampled, vocab_size) loss = tf.reduce_mean(nce_loss) 出力層側の重み、バイアス、中間層出力、正解データ、サンプリング数、総単語サイズを与えたら一気に計算してくれる。

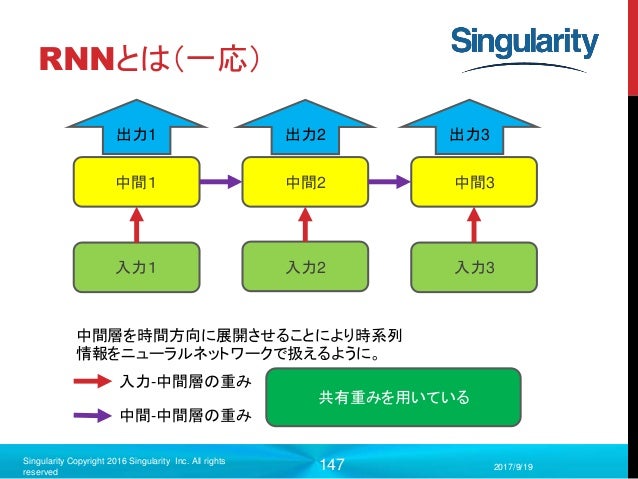

124. 124 TensorFlowにおけるRNN実装  インポートするべきパッケージ  tf.nn.rnn_cell・・・各時間の中間層における挙動を定義  tf.nn.rnnなど・・・入力とrnn_cellを受け取って、その出力を管理する  基本的なRNN構築手順  入力データ整形  cellを定義してラッピングなどをして各時間での挙動を定義  cellと入力データを元に、RNN全体で順伝播  出力を加工して出力層を作成  誤差計算、学習 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 今日の話は上記３つについて幾つかのパターンで

126. 126 rnn_cell の役割ニューラルネットワークでcellというと・・・ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved x1 x2 x3 入力出力 w1 w2 w3 b 入力を受け取って、一つの値を返す一方TFにおけるrnn_cellは・・・入力 t 状態 t-1 状態 t 出力 t 入力と前の状態を受け取って、出力と新しい状態を返す、ある一種の層の役割を持つ。単層やドロップアウト無しの場合出力 tと状態 tは同じただしLSTMの場合は出力ゲートがあるため出力tと状態tは異なる。

127. 127 rnn_cellの役割  扱えるrnn_cell  BasicRNNCell・・・基本的なrnn_cell（これを基準に解説）  BasicLSTMCell・・・ピープホールやクリッピングのない基本的な LSTM用のcell  LSTMCell・・・いろんな機能が使えるLSTM用のcell  GRUCell・・・GRUが扱えるcell 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

128. 128 rnn_cellの役割  定義したcellのラッピングが可能  MultiRNNCell・・・中間層を多層にできる。  DropoutWrapper・・・中間層にドロップアウト機能を追加  その他、後いくつか  例えば３層のLSTM、ドロップアウトの中間層を定義したければ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

130. 130 tf.nn.rnnなどの役割  実際tf.nn.rnnの機能を使わなくてもcellと、for文、reuse_variablesを駆使すれば可能（PTBのチュートリアルはそうなってる）  定義したcellを時間方向に展開して各時間でのrnnの出力を行う。  tf.nn.rnn・・・一般的なrnn実装。  tf.nn.dynamic_rnn・・・可変長RNN実装（これをメインで使う）  tf.nn. bidirectional_rnn等々  今回はseq2seqは扱いません 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved これらの関数は出力として、（各時間の出力, 最後の時間の中間層）のタプルを返却

131. 131 rnnとdynamic_rnn  tf.nn.rnnとtf.nn.dynamic_rnnがある  rnn ・・・シーケンス長が固定  dynamic_rnn・・・シーケンス長が動的 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 入力１入力2 入力3 中間１中間2 中間3 出力1 出力2 出力3 ・・・・・・

132. 132 rnnとdynamic_rnn  それぞれのメリット・デメリット  tf.nn.rnnは固定長グラフ構築を行うためモデル構築が遅い。 dynamic_rnnは実行時に動的に実行する。代わりに実行が若干遅い。  tf.nn.rnnは入力が（バッチサイズ, 入力サイズ）のtensorのリストでないといけないためデータ構築が面倒。dynamic_rnnは（バッチサイズ,シーケンス, データ長）のtensorで良いのでplaceholderで定義しやすい。しかし、後述するがrnn出力を整形するフェーズになる際にtf.nn.rnnの形の方が手間がかからないこともある！ 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 個人的にはrnnにできてdynamic_rnnにできないことはないので dynamic_rnnを採用しています。

136. 136 RNNのややこしいところ  一方RNNは  (バッチサイズ, 時間, 中間層ユニット数)のtensorが tf.nn.dynamic_rnnにおける出力  この後出力層を定義するが、そのままoutputを使うことができない 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved 適切にデータを整形する必要がある

141. 141 プログラム作成  インポートなど 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #-*- coding:utf-8 -*- from __future__ import absolute_import from __future__ import division from __future__ import print_function import input_data import tensorflow as tf #mnistデータを格納したオブジェクトを呼び出す mnist = input_data.read_data_sets('data')

142. 142 プログラム作成  モデル構築（入力データ整形） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #入力データ整形 num_seq = 28 num_input = 28 x = tf.placeholder(tf.float32, [None, 784]) input = tf.reshape(x, [-1, num_seq, num_input]) dynamic_rnnへの入力は[バッチサイズ, sequenceサイズ, 入力長] tf.reshapeで整形 ※num_seq* num_input=784にするように

143. 143 プログラム作成  モデル構築（rnn cell作成） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #ユニット数128個のLSTMセル cell = tf.nn.rnn_cell.BasicLSTMCell(num_units= 128) #三段に積む cell = tf.nn.rnn_cell.MultiRNNCell([cell]*3) 難しくないので色んなものを組み合わせて遊んでみてください

144. 144 プログラム作成  モデル構築（dynamic_rnn構築、最終時間のみのスライス） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #dynamic_rnn構築 outputs, states = tf.nn.dynamic_rnn(cell=cell, inputs=input, dtype=tf.float32, time_major=False) #シーケンス軸のランクを最初に来るように入れ替え #type_major=Trueにしていれば必要ない outputs = tf.transpose(outputs,[1, 0, 2]) #最後のシーケンスのデータのみスライス last_output = tf.gather(outputs, int(outputs.get_shape()[0]) -1) Last_outputは最終時間における[バッチサイズ, 出力長]となり、いつものニューラルネットワークと同じ！！

145. 145 プログラム作成  モデル構築（出力層） 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved #出力層 w = tf.Variable(tf.truncated_normal([128,10], stddev=0.1)) b = tf.Variable(tf.zeros([10])) out = tf.nn.softmax(tf.matmul(last_output, w ) + b) 以前書いたものと同じ。以降、lossや評価、実行も全て他のプログラムと同じ RNNなので計算時間もかかる上に、収束も遅い。

146. 146 第3章まとめ  TensorBoardを用いた学習状況の監視  計算グラフの可視化  無駄なログ取りをしないように注意  DistributedTensorFlowによる分散処理  データパラレルによる重み共有の重要性  TFにおける単語組み込み  単語扱いの基本と負荷サンプリングの実装  TFを用いたRNN入門  入出力のtensorの整形がほぼ全て  様々なパターンの実装を試した方がよい 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved

147. 147 お問い合わせご興味のある企業・団体・個人様は、以下までお問い合わせください。シーエイトラボ株式会社 http://www.c8-lab.com 東京都港区赤坂 8-5-40 ペガサス青山 Tel 090-3320-2680 代表取締役社長/CEO 新村拓也 E-mail：tak@c8-lab.com 2016/10/21 C8Lab Copyright 2014 C8Lab Inc. All rights reserved C8Lab株式会社は東京大学発のベンチャー企業です。東京大学人工物工学研究センターの太田順教授と C8Labの新村拓也氏が株式会社グローバルプレナーズと共同研究した「ＳＮＳデータ分析によるオントロジーネットワーク構築」の技術がCOMPYに応用されています。「ソーシャル情報から抽出したユーザ行動目的に基づく推薦システム」「同行者コンテキスト依存の文書抽出およびトピック解析」「同行者依存のトピック発見モデル」など、ユーザーの行動分析に関する研究で論文を多く発表しています。
