1. 1. Lagom で学ぶ Reactive Microservices Architecture © 2016 TIS Inc. 1 / 92

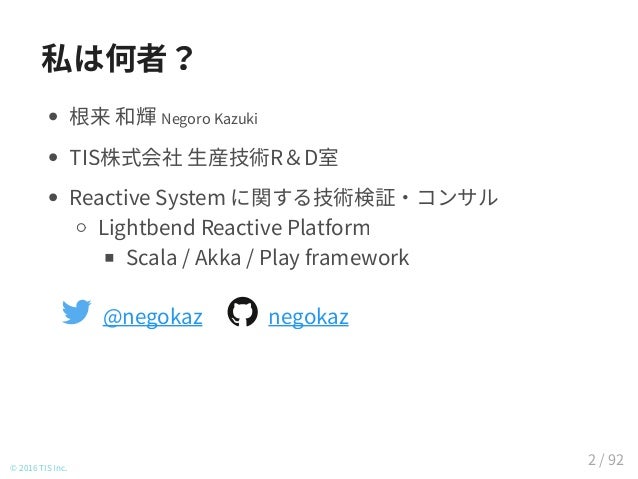

2. 2. 私は何者？ 根来 和輝 Negoro Kazuki TIS株式会社 生産技術R＆D室 Reactive System に関する技術検証・コンサル Lightbend Reactive Platform Scala / Akka / Play framework @negokaz  negokaz © 2016 TIS Inc. 2 / 92

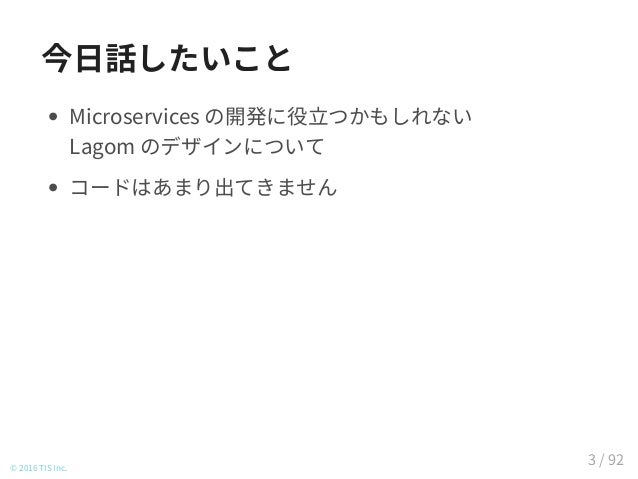

3. 3. 今日話したいこと Microservices の開発に役立つかもしれない  Lagom のデザインについて コードはあまり出てきません © 2016 TIS Inc. 3 / 92

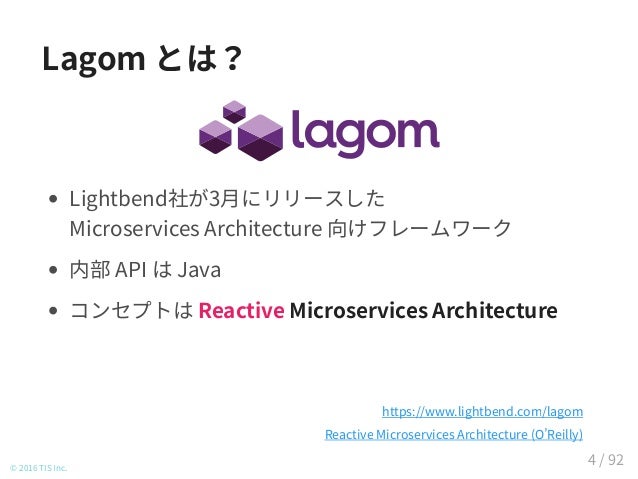

4. 4. Lagom とは？ Lightbend社が3月にリリースした Microservices Architecture 向けフレームワーク 内部 API は Java コンセプトは Reactive Microservices Architecture © 2016 TIS Inc. https://www.lightbend.com/lagom Reactive Microservices Architecture (O Reilly) 4 / 92

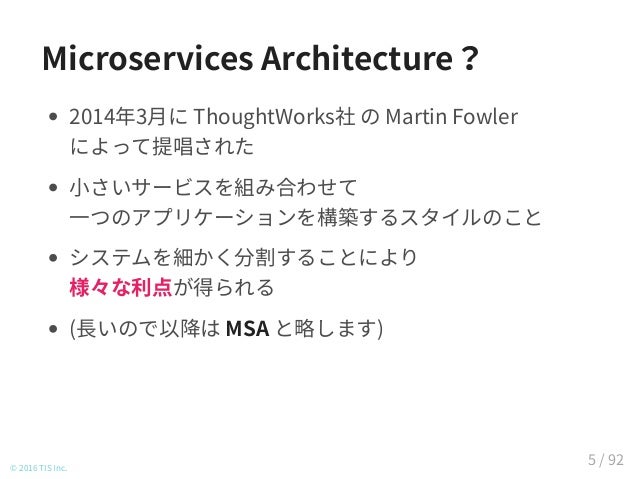

5. 5. Microservices Architecture？ 2014年3月に ThoughtWorks社 の Martin Fowler によって提唱された 小さいサービスを組み合わせて 一つのアプリケーションを構築するスタイルのこと システムを細かく分割することにより 様々な利点が得られる (長いので以降は MSA と略します) © 2016 TIS Inc. 5 / 92
6. 6. MSAの利点 異なるチームで独立して開発できる コミュニケーションコストを抑えることができる サービスごとに異なる技術が使える サービスの特性に合った技術を採用できる デプロイの影響範囲を小さくできる 新機能や修正を早くリリースできる 障害を一部のサービスに留めることができる 全体の可用性を高めることができる © 2016 TIS Inc. 6 / 92

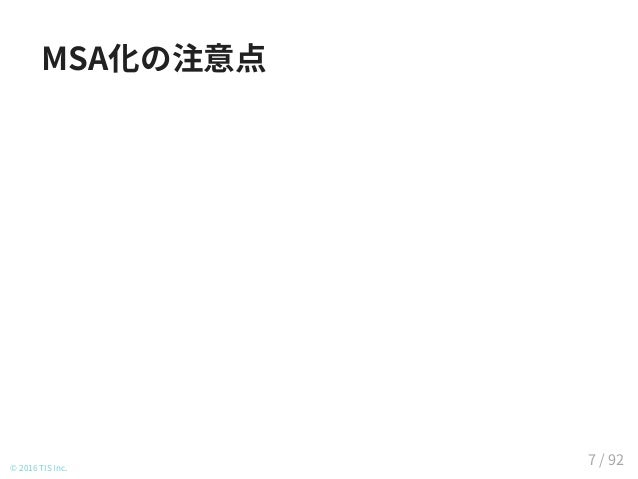

7. 7. MSA化の注意点 © 2016 TIS Inc. 7 / 92

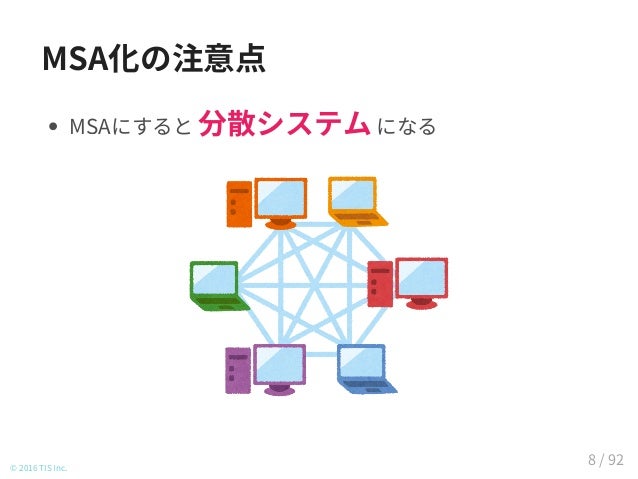

8. 8. MSA化の注意点 MSAにすると 分散システム になる © 2016 TIS Inc. 8 / 92

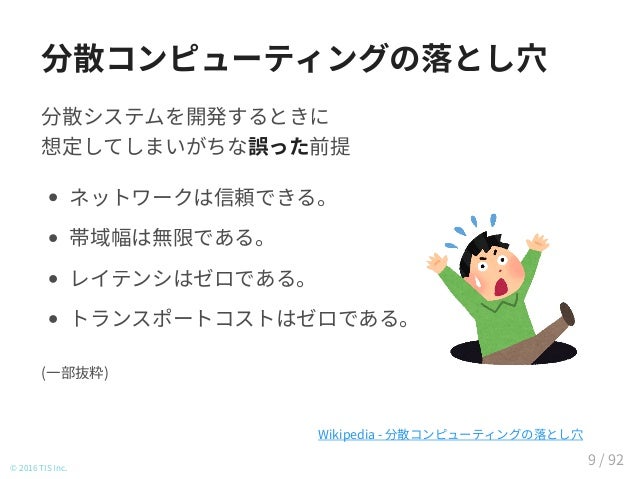

9. 9. 分散コンピューティングの落とし穴 分散システムを開発するときに 想定してしまいがちな誤った前提 ネットワークは信頼できる。 帯域幅は無限である。 レイテンシはゼロである。 トランスポートコストはゼロである。 (一部抜粋) © 2016 TIS Inc. Wikipedia - 分散コンピューティングの落とし穴 9 / 92

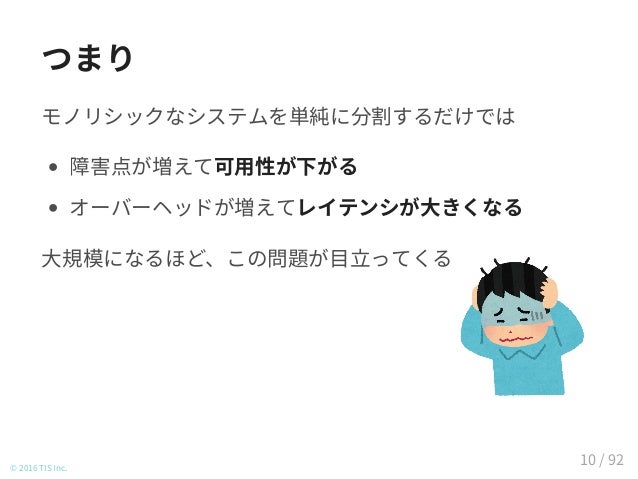

10. 10. つまり モノリシックなシステムを単純に分割するだけでは 障害点が増えて可用性が下がる オーバーヘッドが増えてレイテンシが大きくなる 大規模になるほど、この問題が目立ってくる © 2016 TIS Inc. 10 / 92

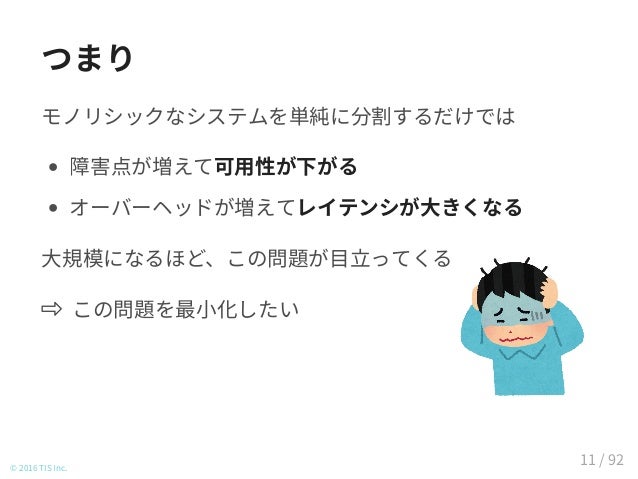

11. 11. つまり モノリシックなシステムを単純に分割するだけでは 障害点が増えて可用性が下がる オーバーヘッドが増えてレイテンシが大きくなる 大規模になるほど、この問題が目立ってくる この問題を最小化したい © 2016 TIS Inc. 11 / 92

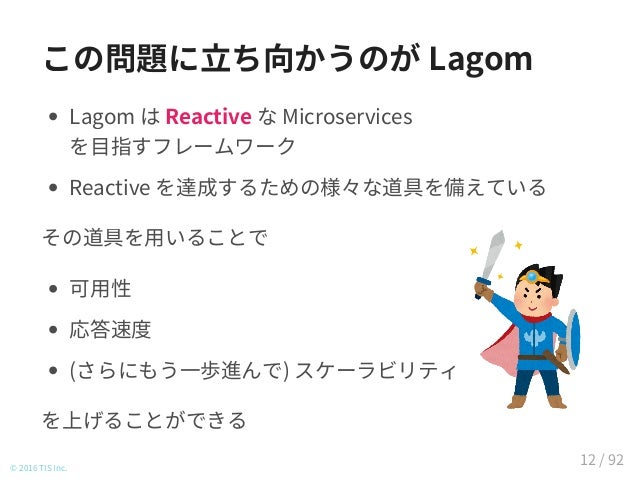

12. 12. この問題に立ち向かうのが Lagom Lagom は Reactive な Microservices を目指すフレームワーク Reactive を達成するための様々な道具を備えている その道具を用いることで 可用性 応答速度 (さらにもう一歩進んで) スケーラビリティ を上げることができる © 2016 TIS Inc. 12 / 92

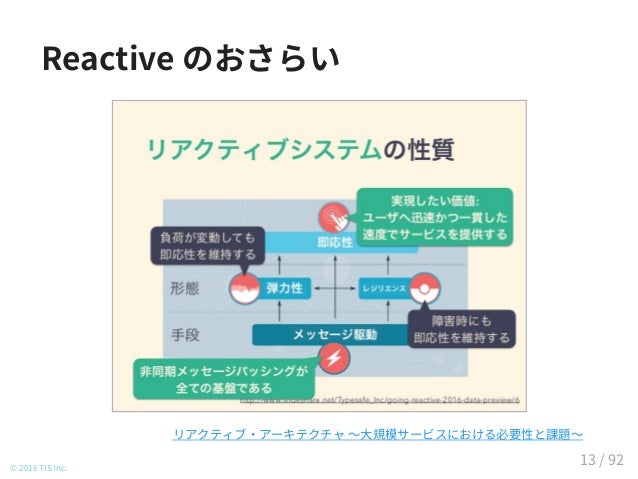

13. 13. Reactive のおさらい © 2016 TIS Inc. リアクティブ・アーキテクチャ ～大規模サービスにおける必要性と課題～ 13 / 92

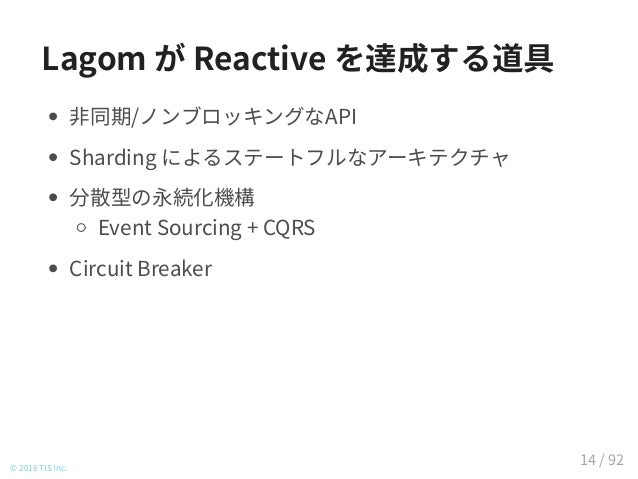

14. 14. Lagom が Reactive を達成する道具 非同期/ノンブロッキングなAPI Sharding によるステートフルなアーキテクチャ 分散型の永続化機構 Event Sourcing + CQRS Circuit Breaker © 2016 TIS Inc. 14 / 92

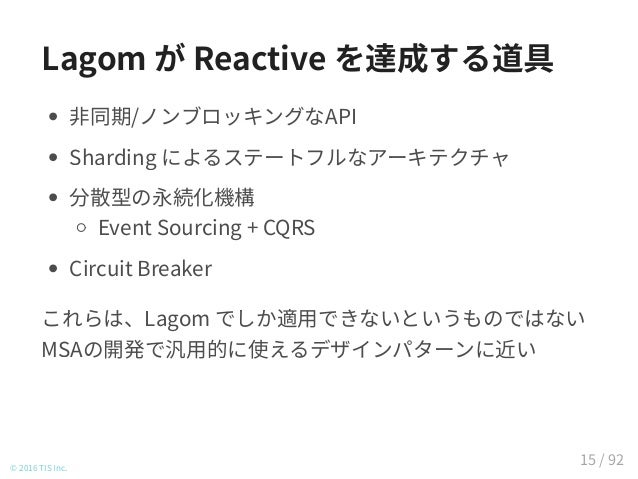

15. 15. Lagom が Reactive を達成する道具 非同期/ノンブロッキングなAPI Sharding によるステートフルなアーキテクチャ 分散型の永続化機構 Event Sourcing + CQRS Circuit Breaker これらは、Lagom でしか適用できないというものではない MSAの開発で汎用的に使えるデザインパターンに近い © 2016 TIS Inc. 15 / 92
16. 16. Lagom を見習ってみよう！ © 2016 TIS Inc. 16 / 92

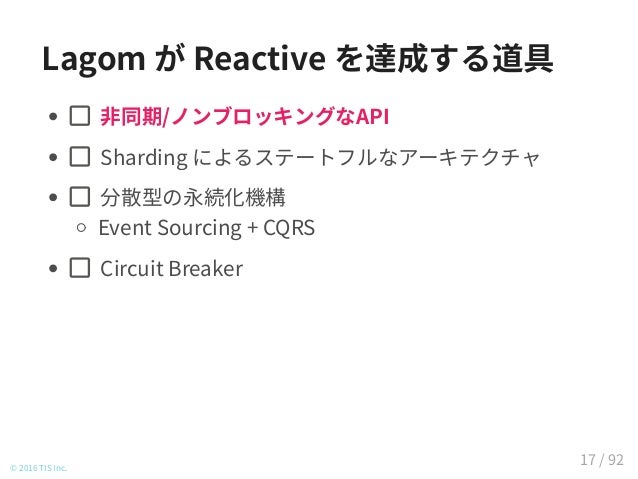

17. 17. Lagom が Reactive を達成する道具 非同期/ノンブロッキングなAPI Sharding によるステートフルなアーキテクチャ 分散型の永続化機構 Event Sourcing + CQRS Circuit Breaker © 2016 TIS Inc. 17 / 92

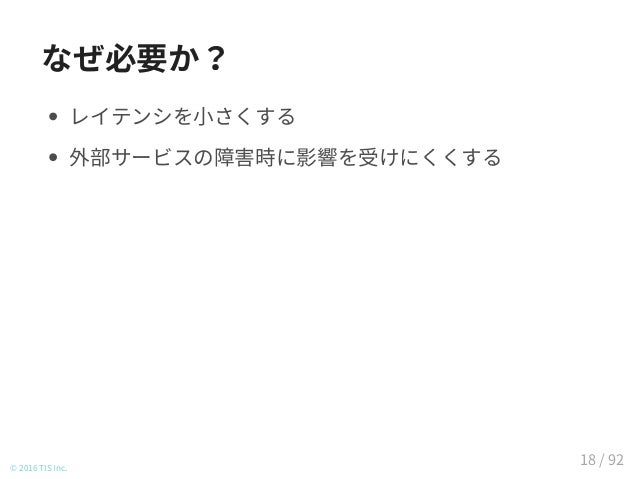

18. 18. なぜ必要か？ レイテンシを小さくする 外部サービスの障害時に影響を受けにくくする © 2016 TIS Inc. 18 / 92

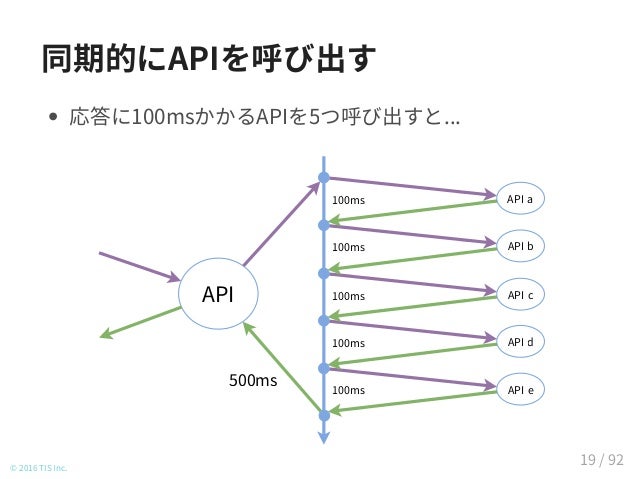

19. 19. 同期的にAPIを呼び出す 応答に100msかかるAPIを5つ呼び出すと... API a API b API c API d API e API 100ms 100ms 100ms 100ms 100ms 500ms © 2016 TIS Inc. 19 / 92

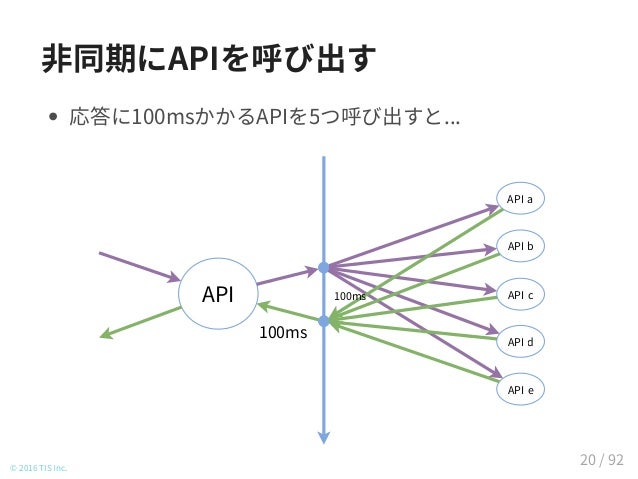

20. 20. 非同期にAPIを呼び出す 応答に100msかかるAPIを5つ呼び出すと... API a API b API c API d API e API 100ms 100ms © 2016 TIS Inc. 20 / 92

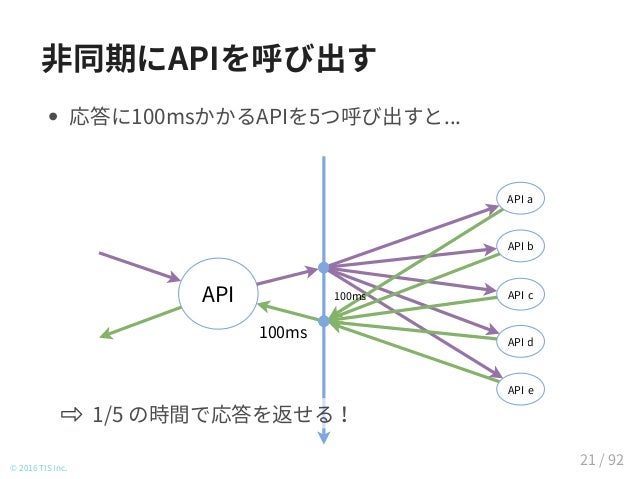

21. 21. 非同期にAPIを呼び出す 応答に100msかかるAPIを5つ呼び出すと... API a API b API c API d API e API 100ms 100ms © 2016 TIS Inc. 1/5 の時間で応答を返せる！ 21 / 92

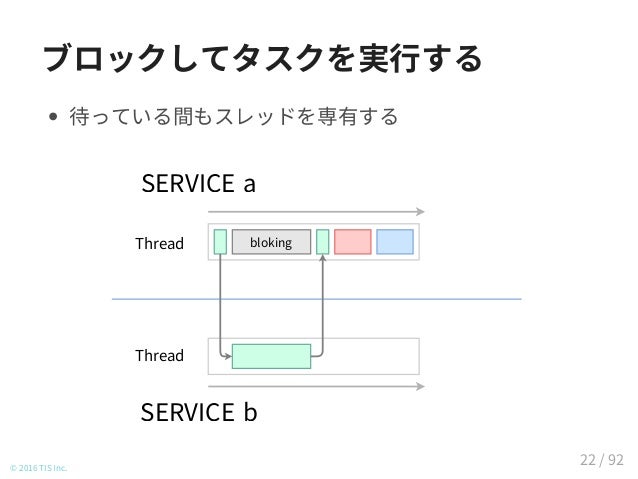

22. 22. ブロックしてタスクを実行する 待っている間もスレッドを専有する Thread Thread SERVICE b SERVICE a bloking © 2016 TIS Inc. 22 / 92

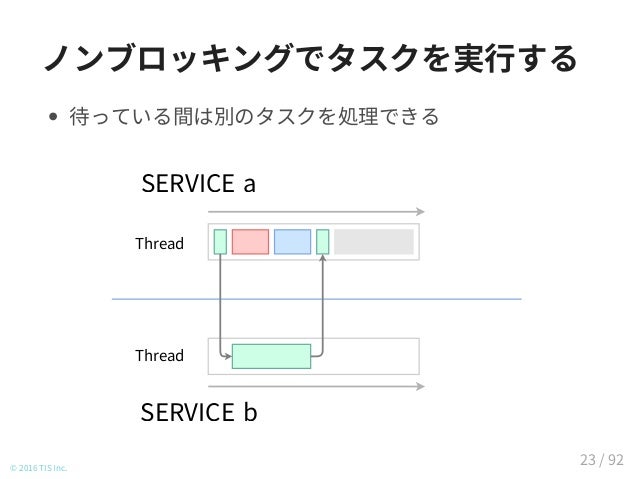

23. 23. ノンブロッキングでタスクを実行する 待っている間は別のタスクを処理できる Thread Thread SERVICE b SERVICE a © 2016 TIS Inc. 23 / 92
24. 24. ブロックしてタスクを実行する 相手が応答しないとき大量のスレッドを消費する © 2016 TIS Inc. 24 / 92
25. 25. ブロックしてタスクを実行する 相手が応答しないとき大量のスレッドを消費する © 2016 TIS Inc. 25 / 92
26. 26. ノンブロッキングでタスクを実行する 相手が応答しなくてもスレッドの消費を抑えられる Thread Thread SERVICE b SERVICE a ☓ © 2016 TIS Inc. 26 / 92

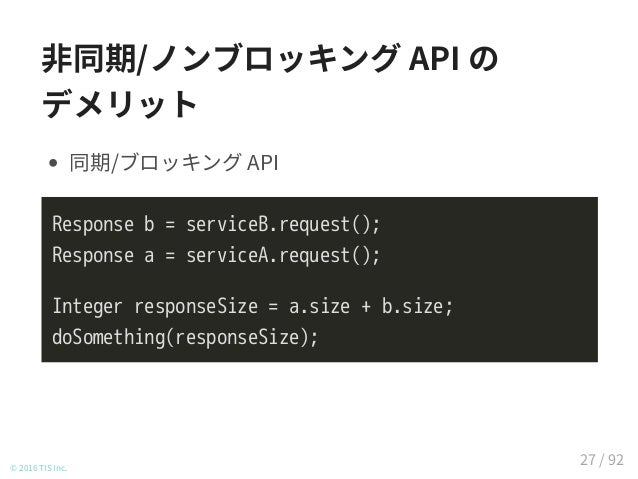

27. 27. 非同期/ノンブロッキング API の デメリット 同期/ブロッキング API Response b = serviceB.request(); Response a = serviceA.request(); Integer responseSize = a.size + b.size; doSomething(responseSize); © 2016 TIS Inc. 27 / 92

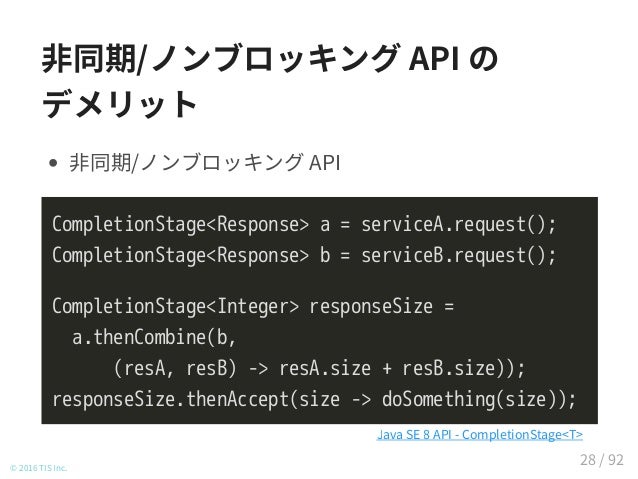

28. 28. 非同期/ノンブロッキング API の デメリット 非同期/ノンブロッキング API CompletionStage<Response> a = serviceA.request(); CompletionStage<Response> b = serviceB.request(); CompletionStage<Integer> responseSize = a.thenCombine(b, (resA, resB) -> resA.size + resB.size)); responseSize.thenAccept(size -> doSomething(size)); © 2016 TIS Inc. Java SE 8 API - CompletionStage<T> 28 / 92

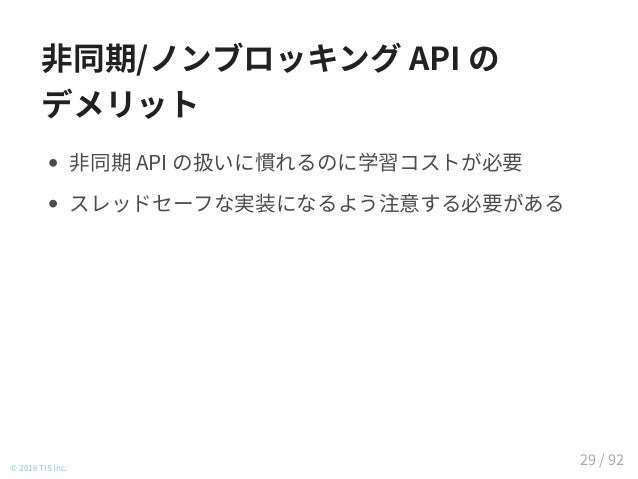

29. 29. 非同期/ノンブロッキング API の デメリット 非同期 API の扱いに慣れるのに学習コストが必要 スレッドセーフな実装になるよう注意する必要がある © 2016 TIS Inc. 29 / 92

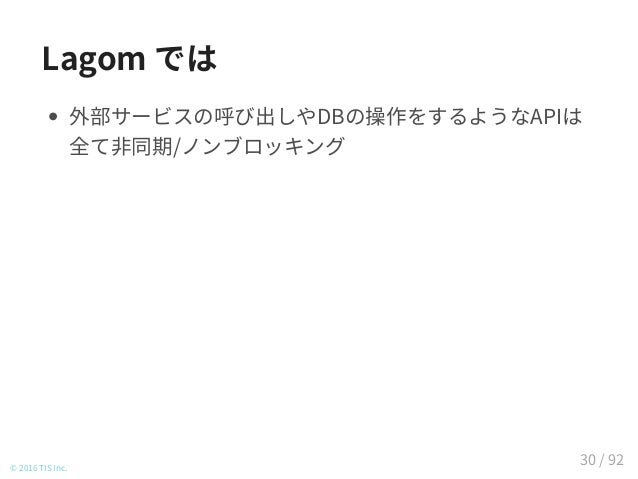

30. 30. Lagom では 外部サービスの呼び出しやDBの操作をするようなAPIは 全て非同期/ノンブロッキング © 2016 TIS Inc. 30 / 92

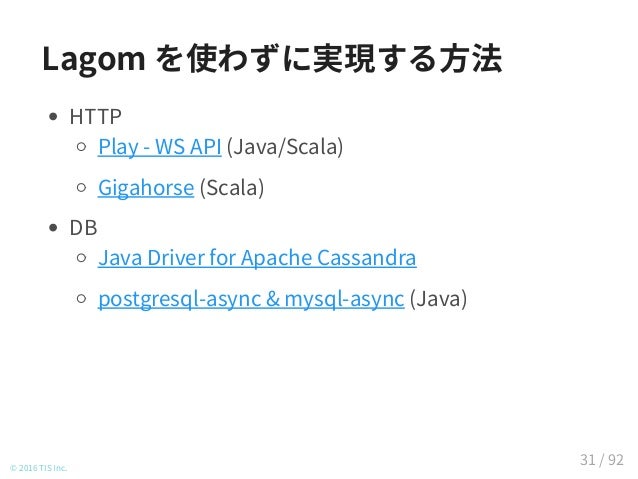

31. 31. Lagom を使わずに実現する方法 HTTP Play - WS API (Java/Scala) Gigahorse (Scala) DB Java Driver for Apache Cassandra postgresql-async & mysql-async (Java) © 2016 TIS Inc. 31 / 92

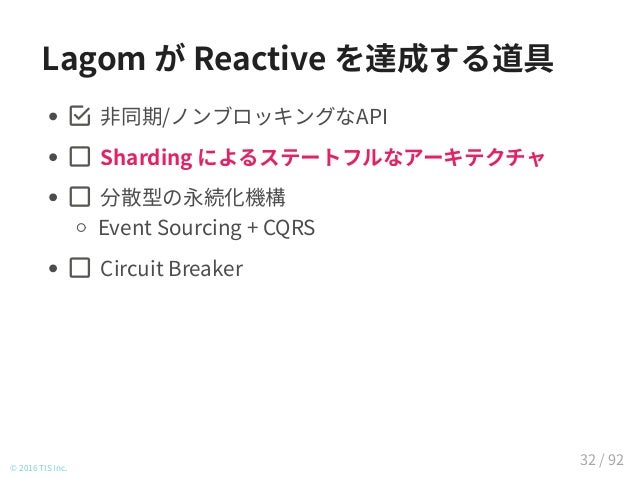

32. 32. Lagom が Reactive を達成する道具 非同期/ノンブロッキングなAPI Sharding によるステートフルなアーキテクチャ 分散型の永続化機構 Event Sourcing + CQRS Circuit Breaker © 2016 TIS Inc. 32 / 92

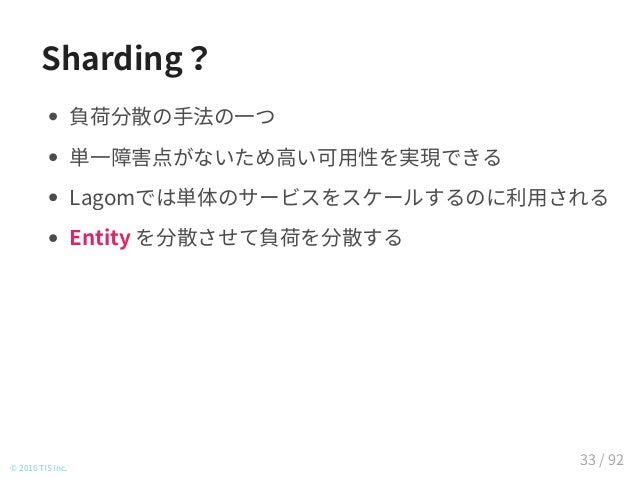

33. 33. Sharding？ 負荷分散の手法の一つ 単一障害点がないため高い可用性を実現できる Lagomでは単体のサービスをスケールするのに利用される Entity を分散させて負荷を分散する © 2016 TIS Inc. 33 / 92

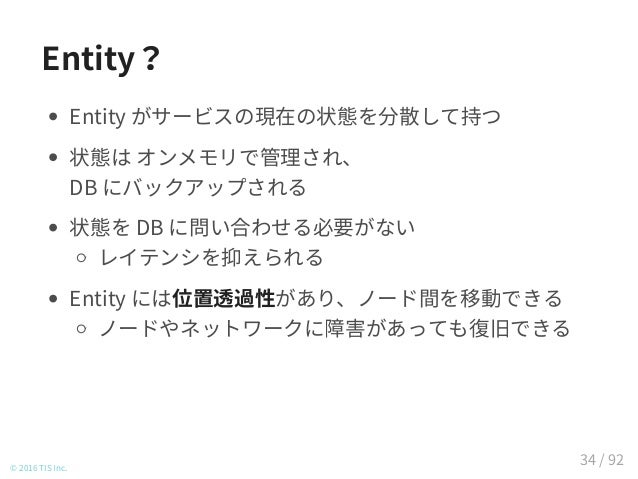

34. 34. Entity？ Entity がサービスの現在の状態を分散して持つ 状態は オンメモリで管理され、 DB にバックアップされる 状態を DB に問い合わせる必要がない レイテンシを抑えられる Entity には位置透過性があり、ノード間を移動できる ノードやネットワークに障害があっても復旧できる © 2016 TIS Inc. 34 / 92

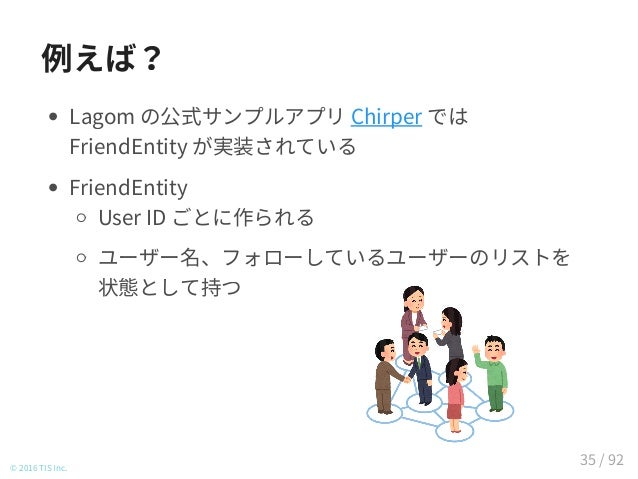

35. 35. 例えば？ Lagom の公式サンプルアプリ Chirper では FriendEntity が実装されている FriendEntity User ID ごとに作られる ユーザー名、フォローしているユーザーのリストを 状態として持つ © 2016 TIS Inc. 35 / 92

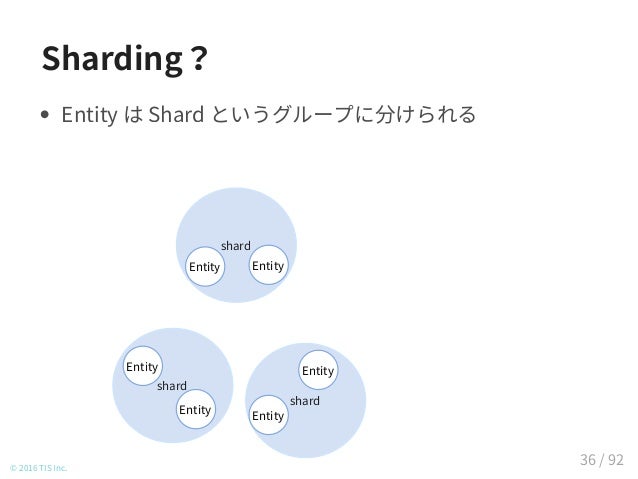

36. 36. Sharding？ shard Entity Entity shard Entity Entity shard Entity Entity © 2016 TIS Inc. Entity は Shard というグループに分けられる 36 / 92

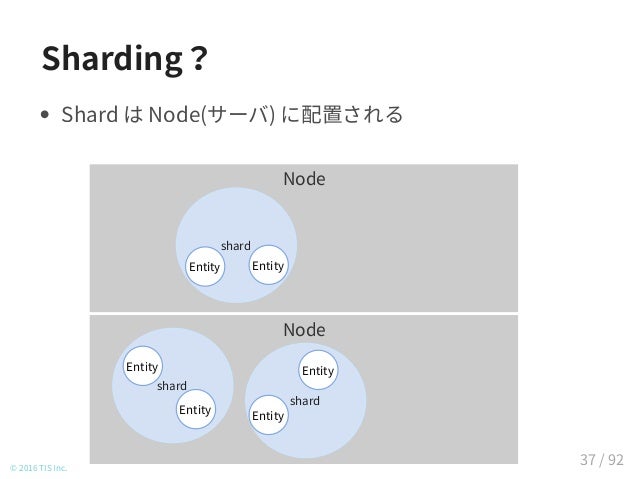

37. 37. Sharding？ Node Node shard Entity Entity shard Entity Entity shard Entity Entity © 2016 TIS Inc. Shard は Node(サーバ) に配置される 37 / 92

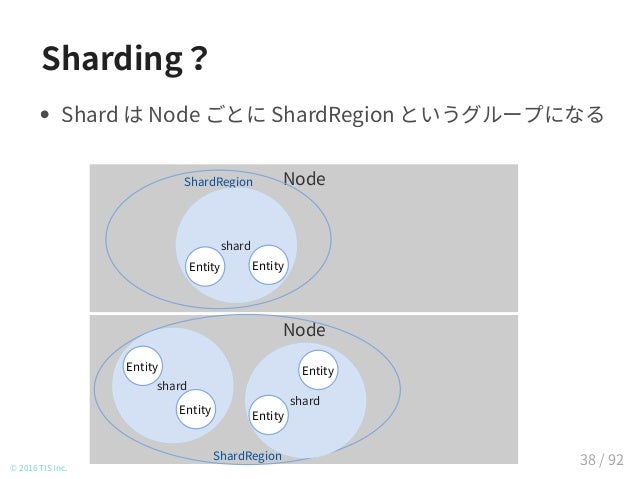

38. 38. Sharding？ Node Node ShardRegion shard Entity Entity shard Entity Entity ShardRegion shard Entity Entity © 2016 TIS Inc. Shard は Node ごとに ShardRegion というグループになる 38 / 92

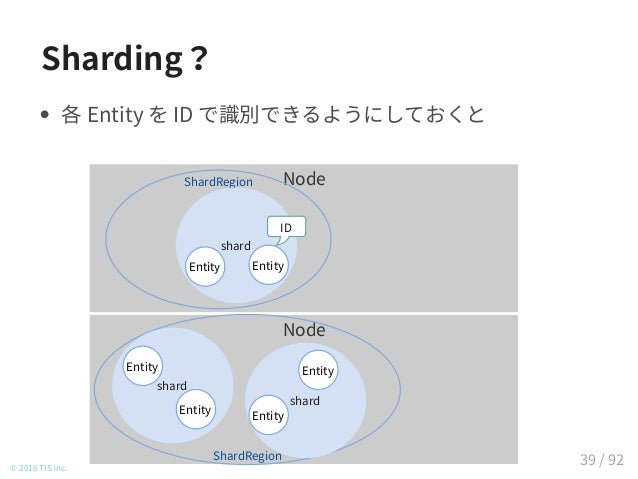

39. 39. Sharding？ Node Node ShardRegion shard Entity Entity shard Entity Entity ShardRegion shard Entity Entity ID © 2016 TIS Inc. 各 Entity を ID で識別できるようにしておくと 39 / 92

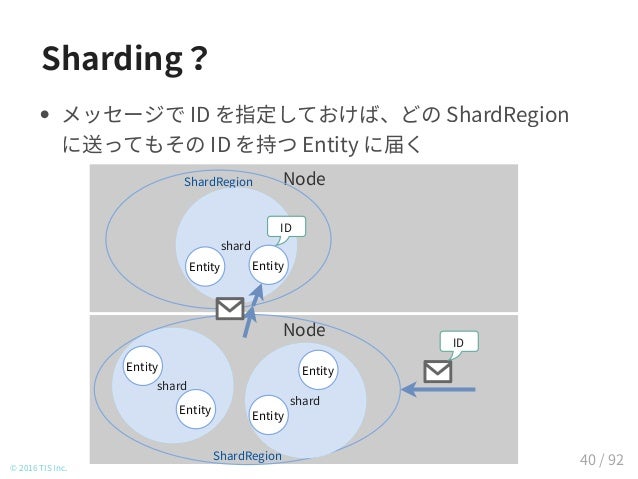

40. 40. Sharding？ Node Node ID ShardRegion shard Entity Entity shard Entity Entity ShardRegion shard Entity Entity ID © 2016 TIS Inc. メッセージで ID を指定しておけば、どの ShardRegion に送ってもその ID を持つ Entity に届く 40 / 92

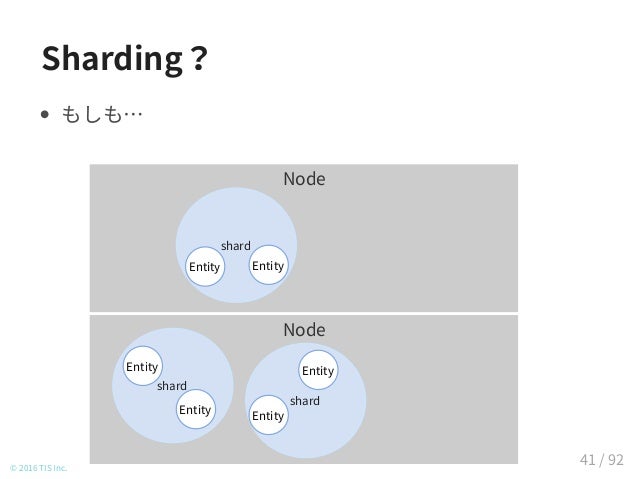

41. 41. Sharding？ Node Node shard Entity Entity shard Entity Entity shard Entity Entity © 2016 TIS Inc. もしも… 41 / 92

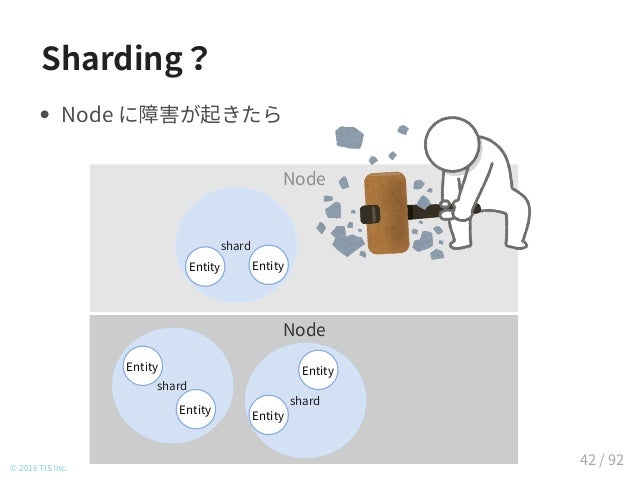

42. 42. Sharding？ Node Node shard Entity Entity shard Entity Entity shard Entity Entity © 2016 TIS Inc. Node に障害が起きたら 42 / 92

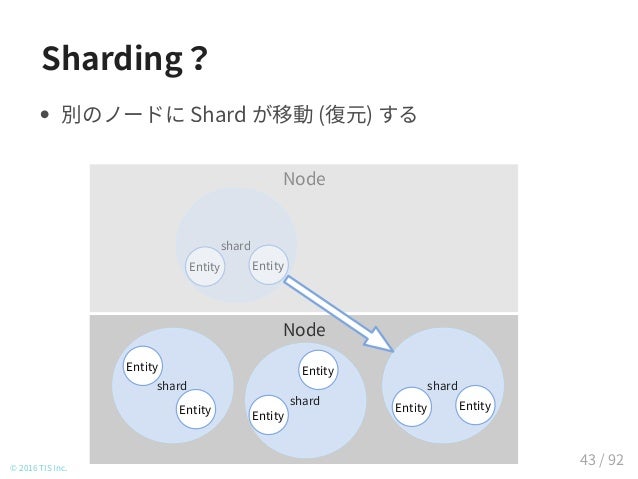

43. 43. Sharding？ Node Node shard Entity Entity shard Entity Entity shard Entity Entity shard Entity Entity shard Entity Entity © 2016 TIS Inc. 別のノードに Shard が移動 (復元) する 43 / 92

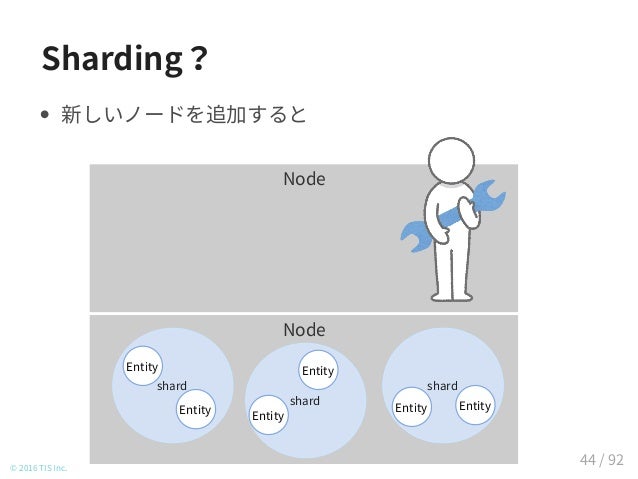

44. 44. Sharding？ Node Node shard Entity Entity shard Entity Entity shard Entity Entity shard Entity Entity © 2016 TIS Inc. 新しいノードを追加すると 44 / 92

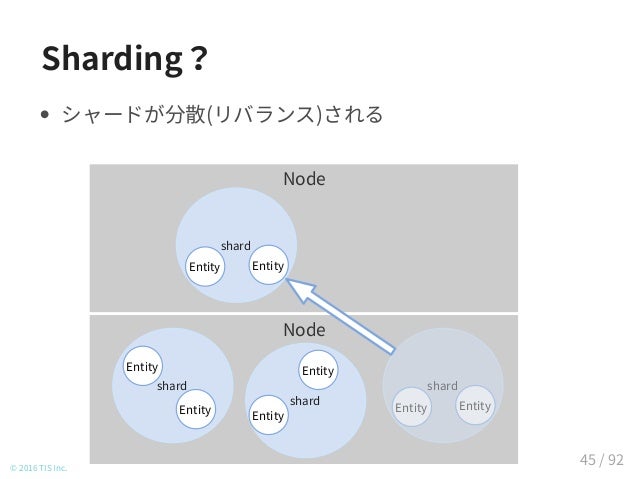

45. 45. Sharding？ Node Node shard Entity Entity shard Entity Entity shard Entity Entity shard Entity Entity © 2016 TIS Inc. シャードが分散(リバランス)される 45 / 92

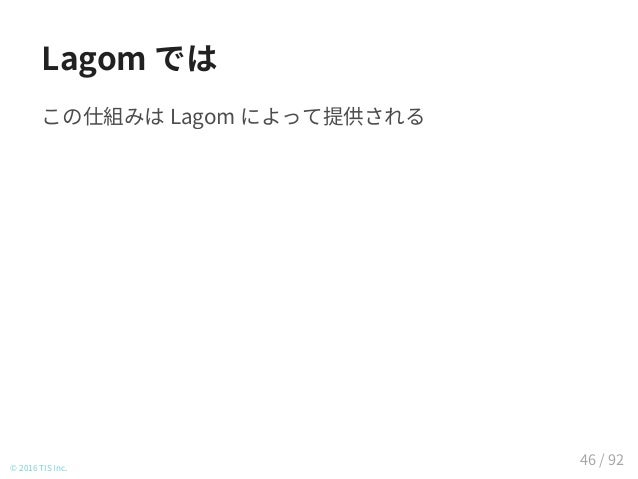

46. 46. Lagom では この仕組みは Lagom によって提供される © 2016 TIS Inc. 46 / 92

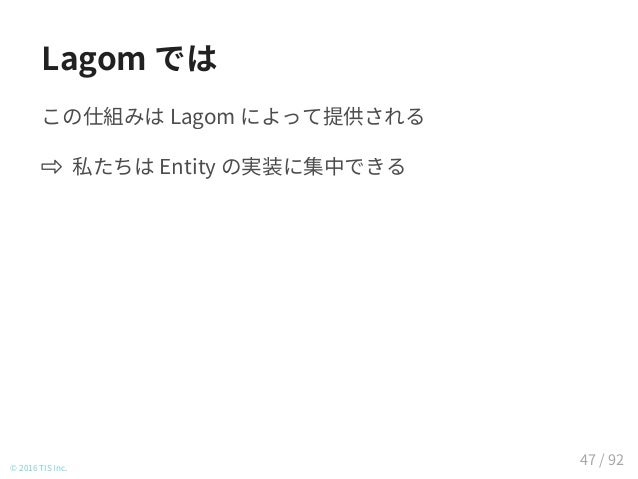

47. 47. Lagom では この仕組みは Lagom によって提供される 私たちは Entity の実装に集中できる © 2016 TIS Inc. 47 / 92

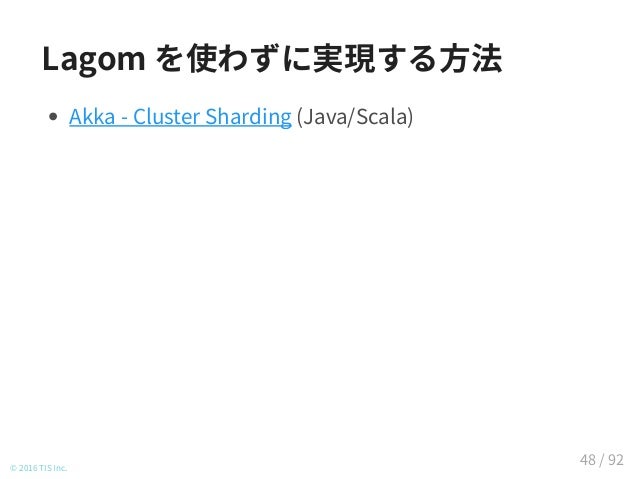

48. 48. Lagom を使わずに実現する方法 Akka - Cluster Sharding (Java/Scala) © 2016 TIS Inc. 48 / 92

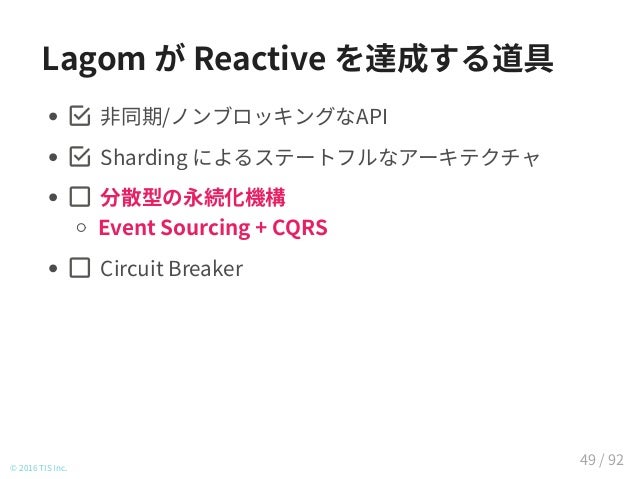

49. 49. Lagom が Reactive を達成する道具 非同期/ノンブロッキングなAPI Sharding によるステートフルなアーキテクチャ 分散型の永続化機構 Event Sourcing + CQRS Circuit Breaker © 2016 TIS Inc. 49 / 92

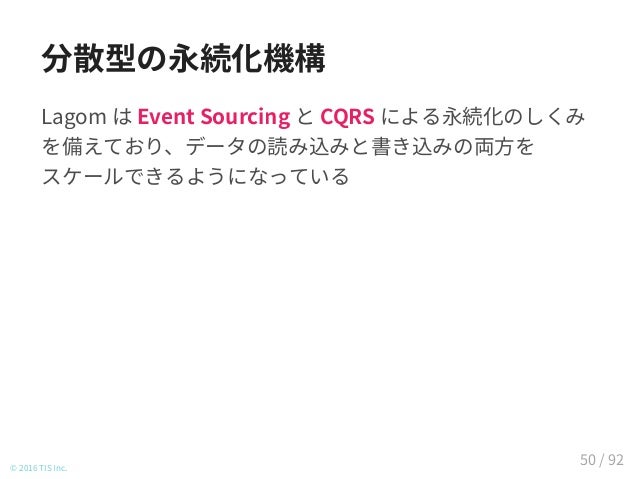

50. 50. 分散型の永続化機構 Lagom は Event Sourcing と CQRS による永続化のしくみ を備えており、データの読み込みと書き込みの両方を スケールできるようになっている © 2016 TIS Inc. 50 / 92

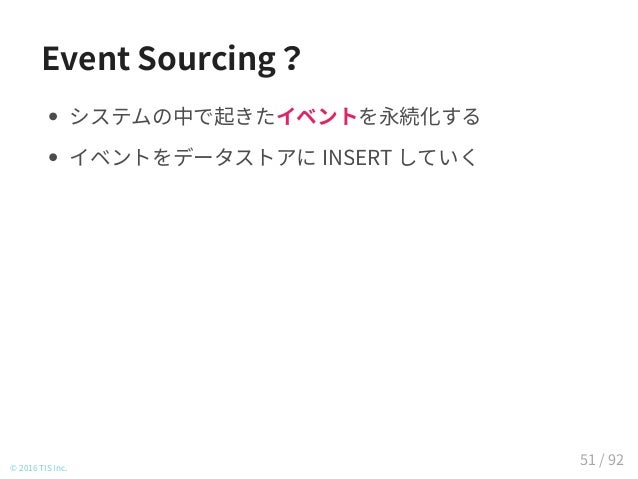

51. 51. Event Sourcing？ システムの中で起きたイベントを永続化する イベントをデータストアに INSERT していく © 2016 TIS Inc. 51 / 92

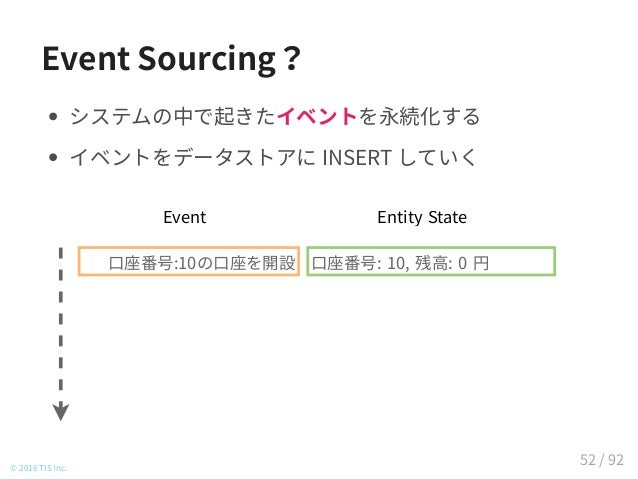

52. 52. Event Sourcing？ システムの中で起きたイベントを永続化する イベントをデータストアに INSERT していく © 2016 TIS Inc. 口座番号:10の口座を開設 Event Entity State 口座番号: 10, 残高: 0 円 52 / 92

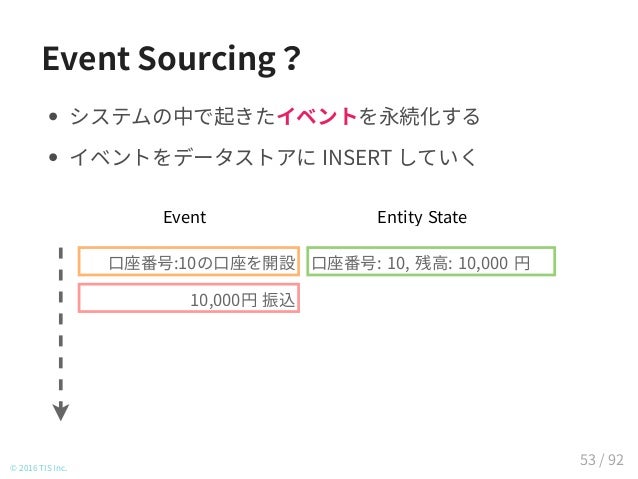

53. 53. Event Sourcing？ システムの中で起きたイベントを永続化する イベントをデータストアに INSERT していく © 2016 TIS Inc. 口座番号:10の口座を開設 Event Entity State 口座番号: 10, 残高: 0 円口座番号:10の口座を開設 Event Entity State 口座番号: 10, 残高: 10,000 円 10,000円 振込 53 / 92

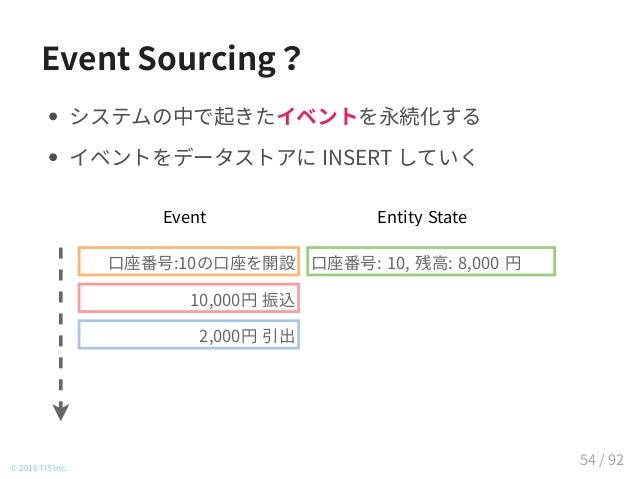

54. 54. Event Sourcing？ システムの中で起きたイベントを永続化する イベントをデータストアに INSERT していく © 2016 TIS Inc. 口座番号:10の口座を開設 Event Entity State 口座番号: 10, 残高: 0 円口座番号:10の口座を開設 Event Entity State 口座番号: 10, 残高: 10,000 円 10,000円 振込 口座番号:10の口座を開設 Event Entity State 2,000円 引出 口座番号: 10, 残高: 8,000 円 10,000円 振込 54 / 92
55. 55. Event Sourcing？ システムの中で起きたイベントを永続化する イベントをデータストアに INSERT していく © 2016 TIS Inc. 口座番号:10の口座を開設 Event Entity State 口座番号: 10, 残高: 0 円口座番号:10の口座を開設 Event Entity State 口座番号: 10, 残高: 10,000 円 10,000円 振込 口座番号:10の口座を開設 Event Entity State 2,000円 引出 口座番号: 10, 残高: 8,000 円 10,000円 振込 口座番号:10の口座を開設 Event Entity State 2,000円 引出 口座番号: 10, 残高: 18,000 円 10,000円 振込 10,000円 振込 55 / 92

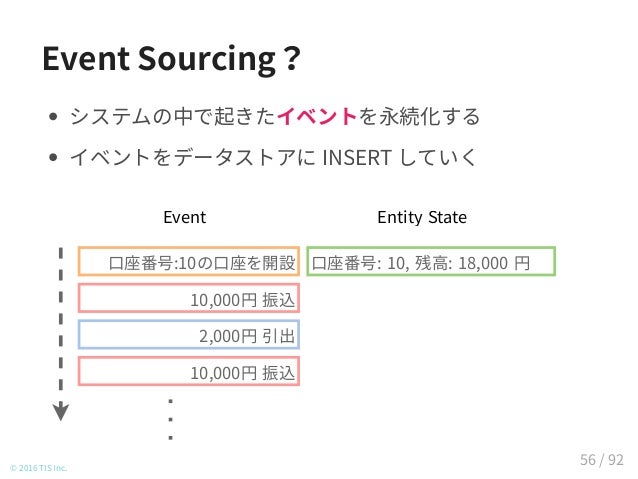

56. 56. Event Sourcing？ システムの中で起きたイベントを永続化する イベントをデータストアに INSERT していく © 2016 TIS Inc. 口座番号:10の口座を開設 Event Entity State 口座番号: 10, 残高: 0 円口座番号:10の口座を開設 Event Entity State 口座番号: 10, 残高: 10,000 円 10,000円 振込 口座番号:10の口座を開設 Event Entity State 2,000円 引出 口座番号: 10, 残高: 8,000 円 10,000円 振込 口座番号:10の口座を開設 Event Entity State 2,000円 引出 口座番号: 10, 残高: 18,000 円 10,000円 振込 10,000円 振込 口座番号:10の口座を開設 Event Entity State 2,000円 引出 口座番号: 10, 残高: 18,000 円 10,000円 振込 10,000円 振込 56 / 92

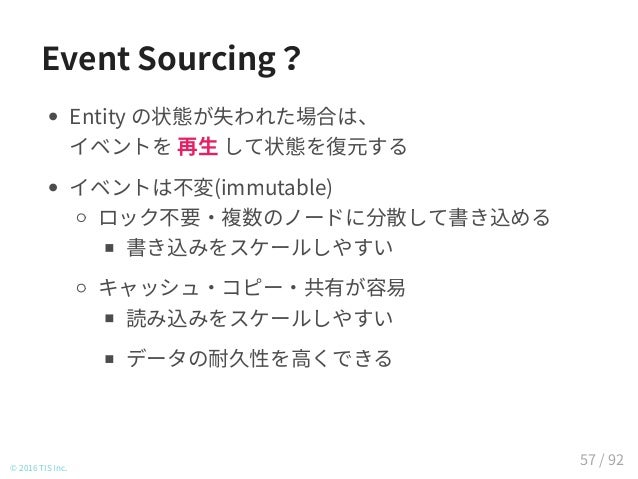

57. 57. Event Sourcing？ Entity の状態が失われた場合は、 イベントを 再生 して状態を復元する イベントは不変(immutable) ロック不要・複数のノードに分散して書き込める 書き込みをスケールしやすい キャッシュ・コピー・共有が容易 読み込みをスケールしやすい データの耐久性を高くできる © 2016 TIS Inc. 57 / 92

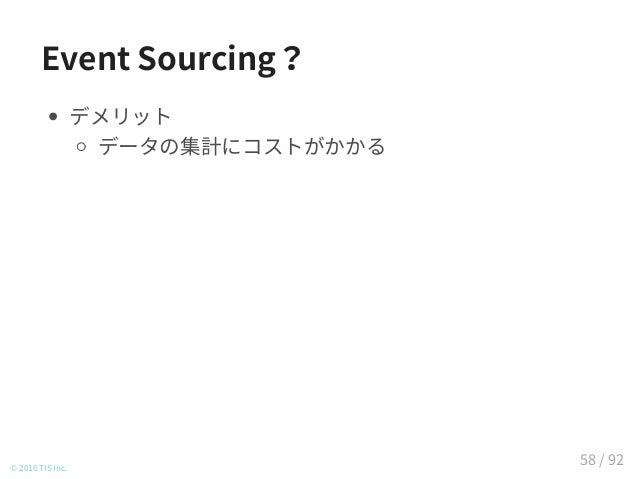

58. 58. Event Sourcing？ デメリット データの集計にコストがかかる © 2016 TIS Inc. 58 / 92

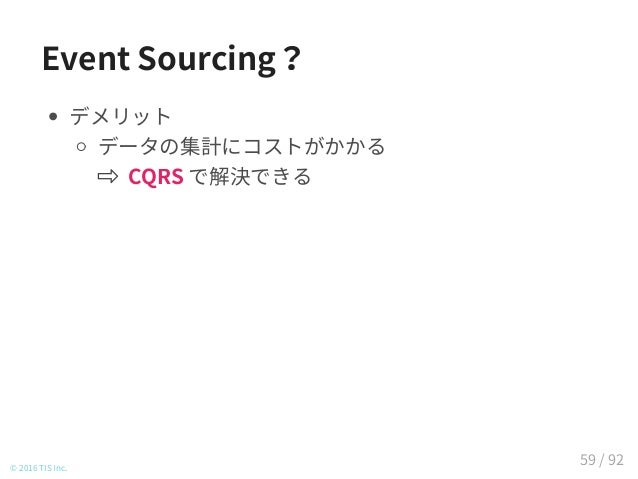

59. 59. Event Sourcing？ デメリット データの集計にコストがかかる CQRS で解決できる © 2016 TIS Inc. 59 / 92

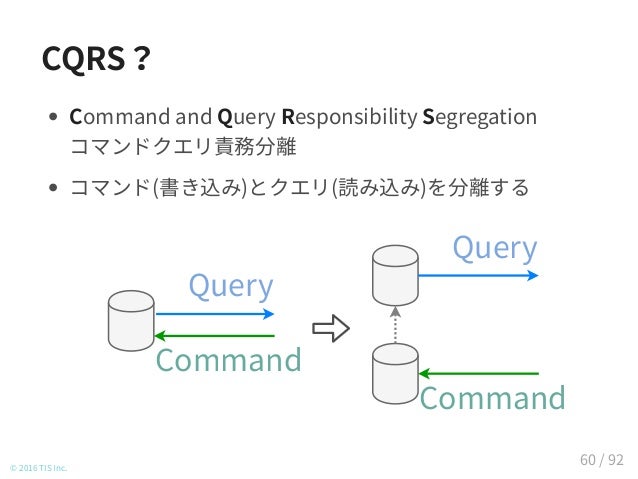

60. 60. CQRS？ Command and Query Responsibility Segregation コマンドクエリ責務分離 コマンド(書き込み)とクエリ(読み込み)を分離する Command Query Command Query © 2016 TIS Inc. 60 / 92

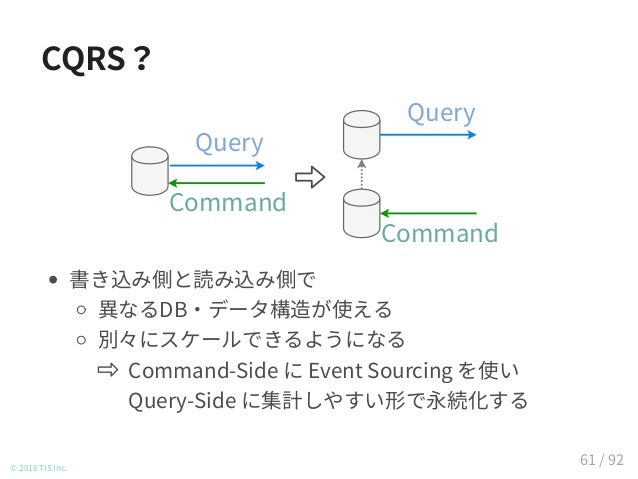

61. 61. CQRS？ Command Query Command Query 書き込み側と読み込み側で 異なるDB・データ構造が使える 別々にスケールできるようになる Command-Side に Event Sourcing を使い Query-Side に集計しやすい形で永続化する © 2016 TIS Inc. 61 / 92

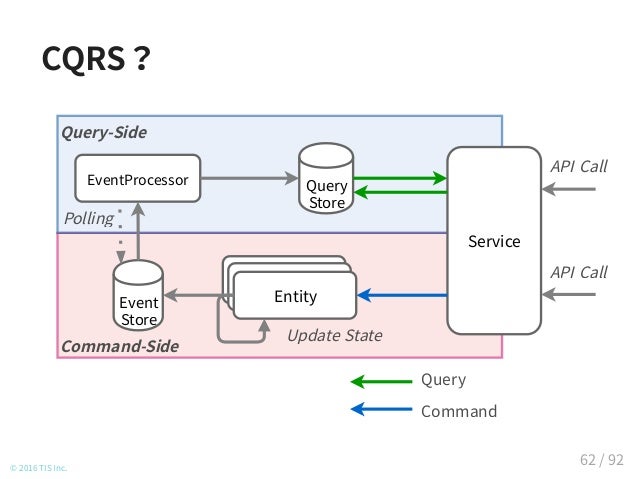

62. 62. CQRS？ Command-Side Query-Side Query Store Event Store EventProcessor Service Polling  Update State  Command Query API Call  API Call  Entity Entity Entity © 2016 TIS Inc. 62 / 92

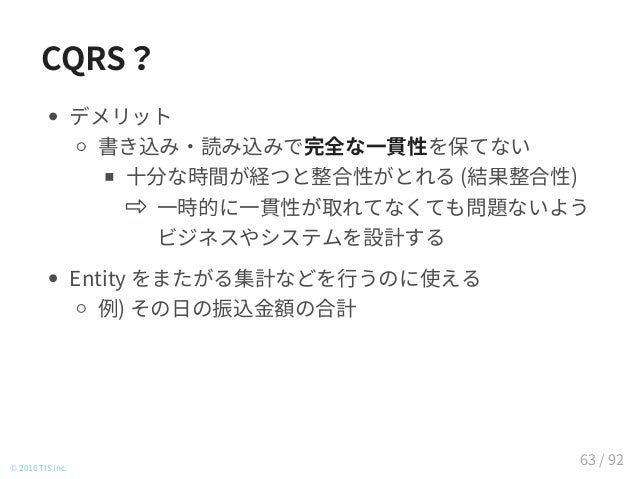

63. 63. CQRS？ デメリット 書き込み・読み込みで完全な一貫性を保てない 十分な時間が経つと整合性がとれる (結果整合性) 一時的に一貫性が取れてなくても問題ないよう ビジネスやシステムを設計する Entity をまたがる集計などを行うのに使える 例) その日の振込金額の合計 © 2016 TIS Inc. 63 / 92

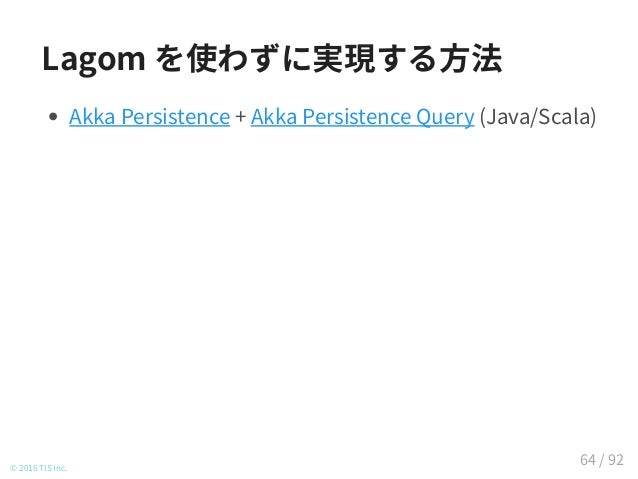

64. 64. Lagom を使わずに実現する方法 Akka Persistence + Akka Persistence Query (Java/Scala) © 2016 TIS Inc. 64 / 92

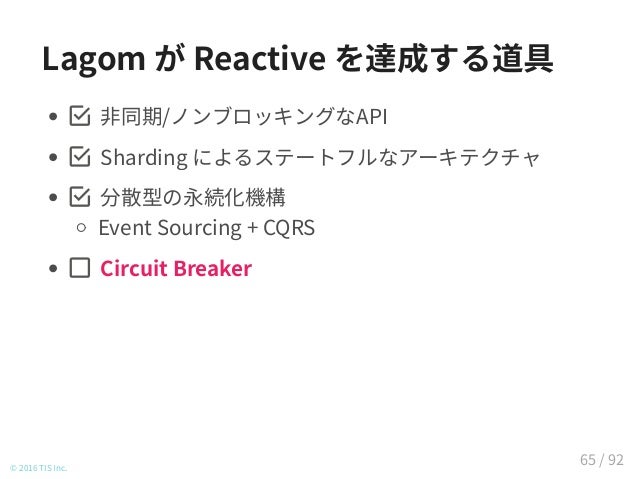

65. 65. Lagom が Reactive を達成する道具 非同期/ノンブロッキングなAPI Sharding によるステートフルなアーキテクチャ 分散型の永続化機構 Event Sourcing + CQRS Circuit Breaker © 2016 TIS Inc. 65 / 92

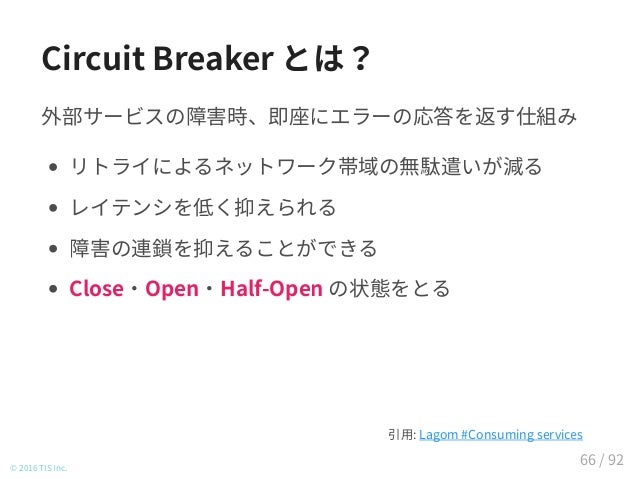

66. 66. Circuit Breaker とは？ 外部サービスの障害時、即座にエラーの応答を返す仕組み リトライによるネットワーク帯域の無駄遣いが減る レイテンシを低く抑えられる 障害の連鎖を抑えることができる Close・Open・Half-Open の状態をとる © 2016 TIS Inc. 引用: Lagom #Consuming services 66 / 92

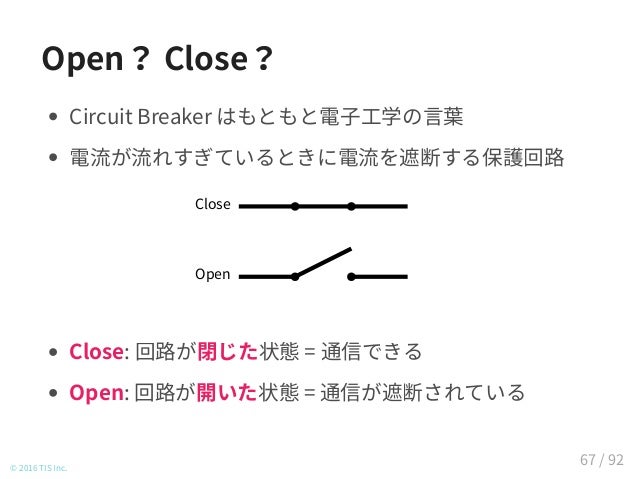

67. 67. Open？ Close？ Circuit Breaker はもともと電子工学の言葉 電流が流れすぎているときに電流を遮断する保護回路 Open Close Close: 回路が閉じた状態 = 通信できる Open: 回路が開いた状態 = 通信が遮断されている © 2016 TIS Inc. 67 / 92

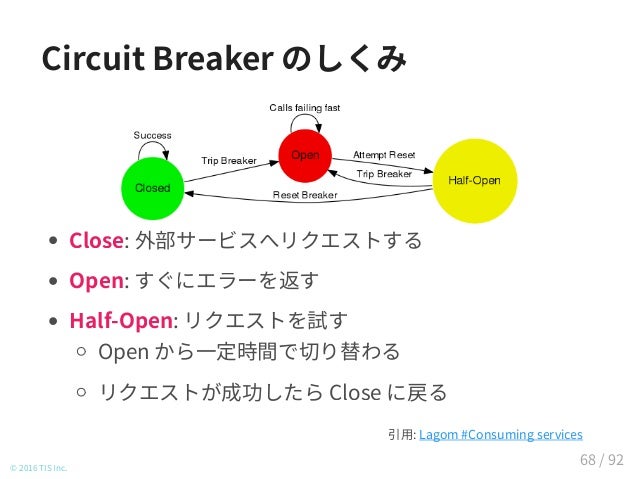

68. 68. Circuit Breaker のしくみ Close: 外部サービスへリクエストする Open: すぐにエラーを返す Half-Open: リクエストを試す Open から一定時間で切り替わる リクエストが成功したら Close に戻る © 2016 TIS Inc. 引用: Lagom #Consuming services 68 / 92

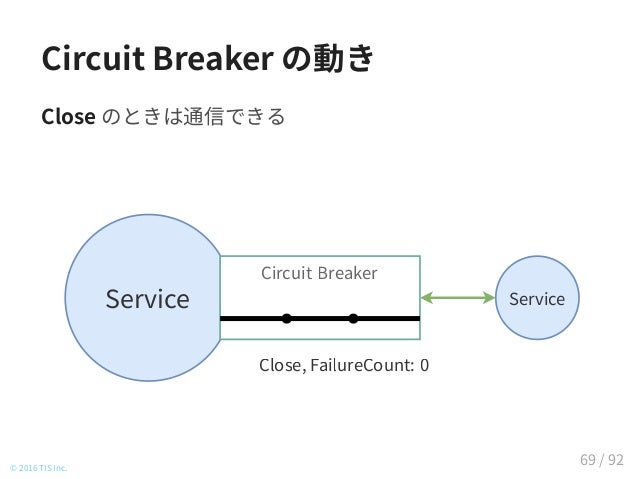

69. 69. Circuit Breaker の動き Close のときは通信できる © 2016 TIS Inc. Service Service Circuit Breaker Close, FailureCount: 0 69 / 92

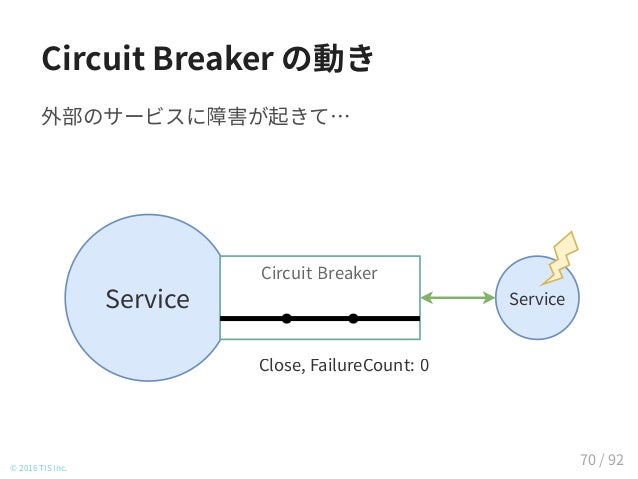

70. 70. Circuit Breaker の動き 外部のサービスに障害が起きて… © 2016 TIS Inc. ServiceService Circuit Breaker Close, FailureCount: 0 70 / 92

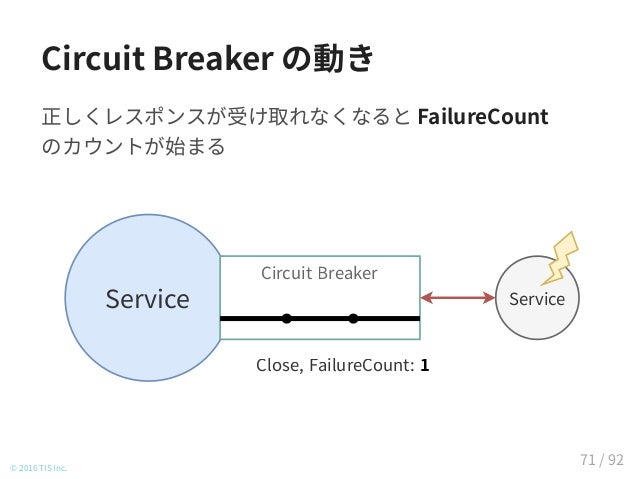

71. 71. Circuit Breaker の動き 正しくレスポンスが受け取れなくなると FailureCount のカウントが始まる © 2016 TIS Inc. Service Service Circuit Breaker Close, FailureCount: 1 71 / 92

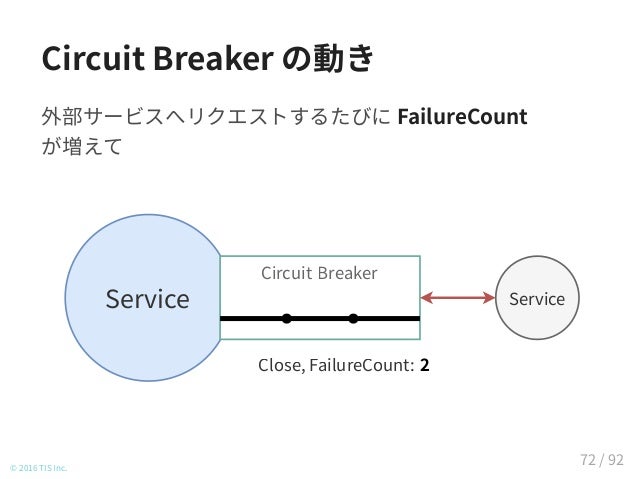

72. 72. Circuit Breaker の動き 外部サービスへリクエストするたびに FailureCount が増えて © 2016 TIS Inc. Service Service Circuit Breaker Close, FailureCount: 2 72 / 92

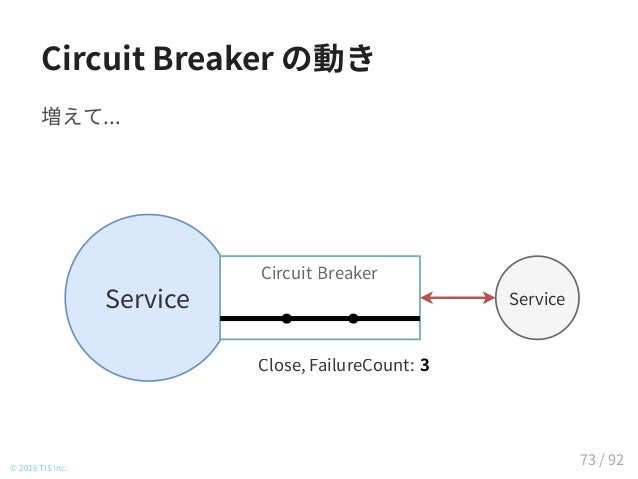

73. 73. Circuit Breaker の動き 増えて... © 2016 TIS Inc. Service Service Circuit Breaker Close, FailureCount: 3 73 / 92

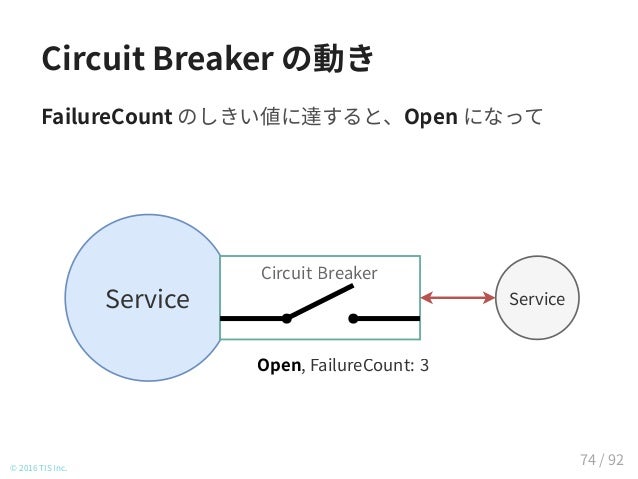

74. 74. Circuit Breaker の動き FailureCount のしきい値に達すると、Open になって © 2016 TIS Inc. Service Service Circuit BreakerCircuit Breaker Open, FailureCount: 3 74 / 92

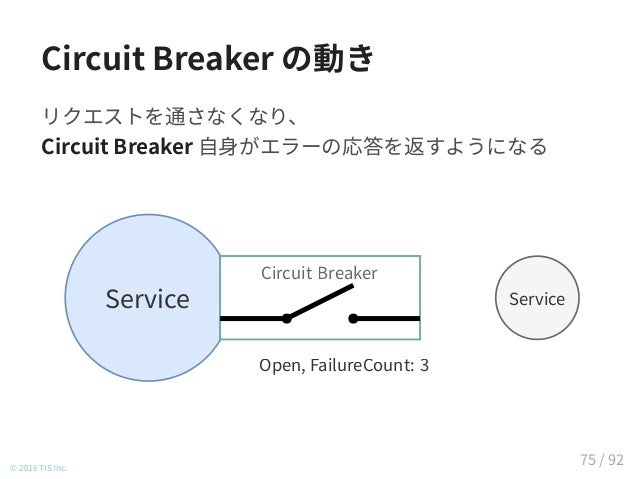

75. 75. Circuit Breaker の動き リクエストを通さなくなり、 Circuit Breaker 自身がエラーの応答を返すようになる © 2016 TIS Inc. Service Service Circuit BreakerCircuit Breaker Open, FailureCount: 3 75 / 92

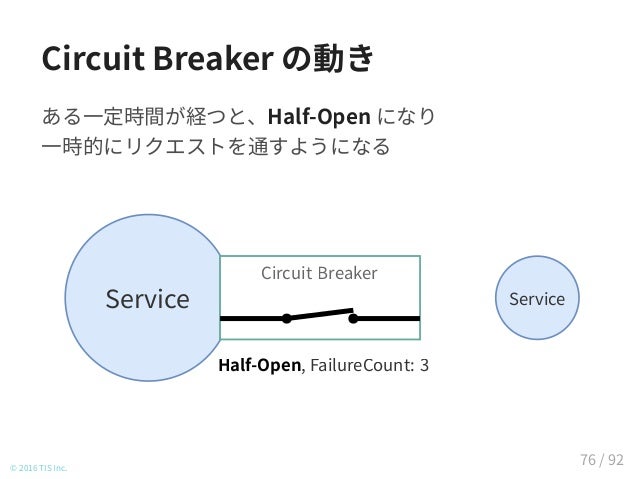

76. 76. Circuit Breaker の動き ある一定時間が経つと、Half-Open になり 一時的にリクエストを通すようになる © 2016 TIS Inc. Service Service Circuit BreakerCircuit Breaker Half-Open, FailureCount: 3 76 / 92

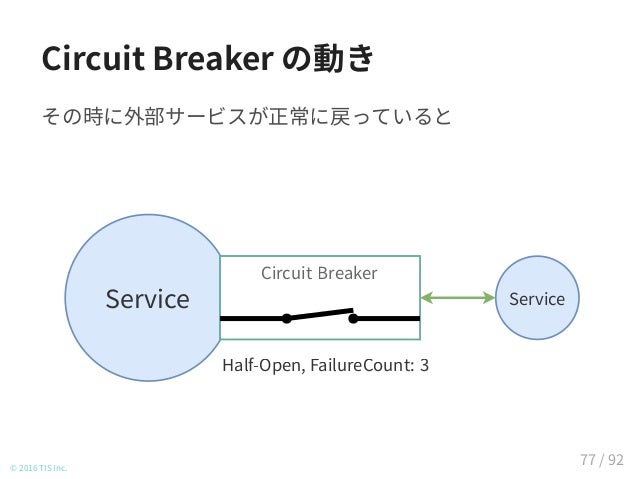

77. 77. Circuit Breaker の動き その時に外部サービスが正常に戻っていると © 2016 TIS Inc. Service Service Circuit BreakerCircuit Breaker Half-Open, FailureCount: 3 77 / 92

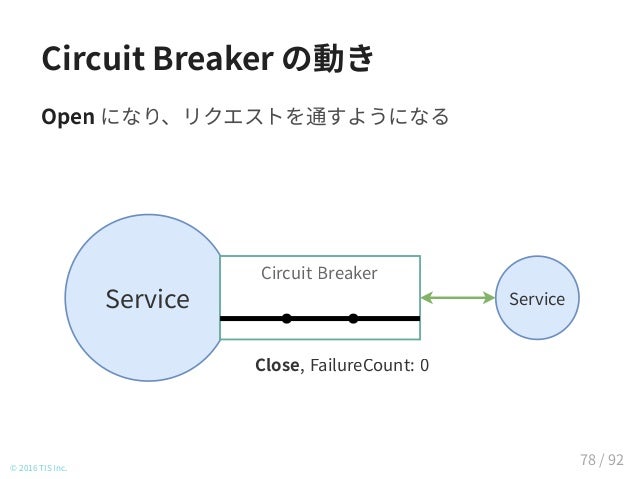

78. 78. Circuit Breaker の動き Open になり、リクエストを通すようになる © 2016 TIS Inc. Service Service Circuit BreakerCircuit Breaker Close, FailureCount: 0 78 / 92

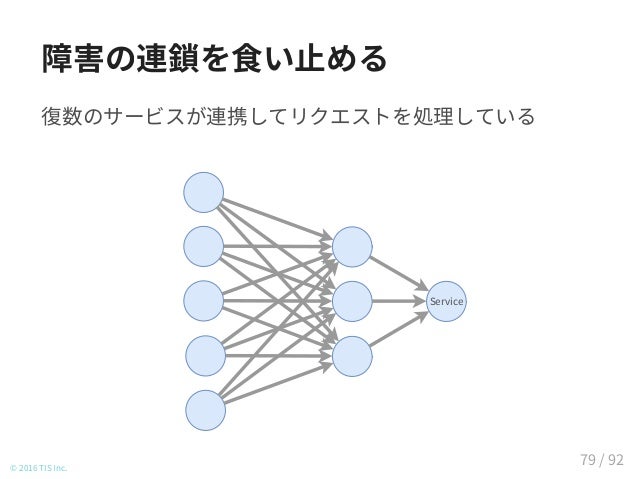

79. 79. 障害の連鎖を食い止める 復数のサービスが連携してリクエストを処理している © 2016 TIS Inc. Service 79 / 92

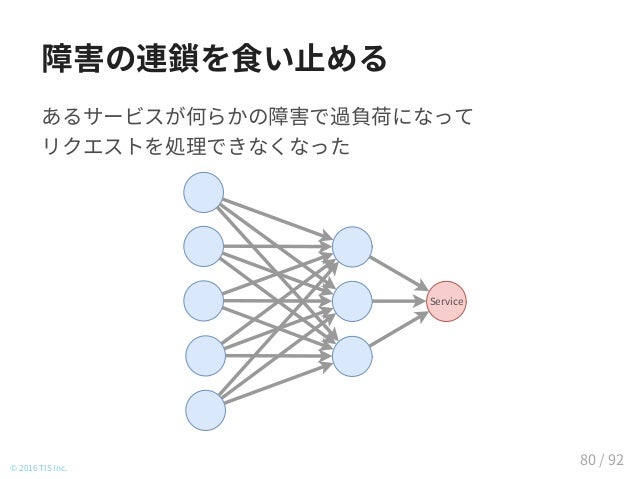

80. 80. 障害の連鎖を食い止める あるサービスが何らかの障害で過負荷になって リクエストを処理できなくなった © 2016 TIS Inc. Service 80 / 92

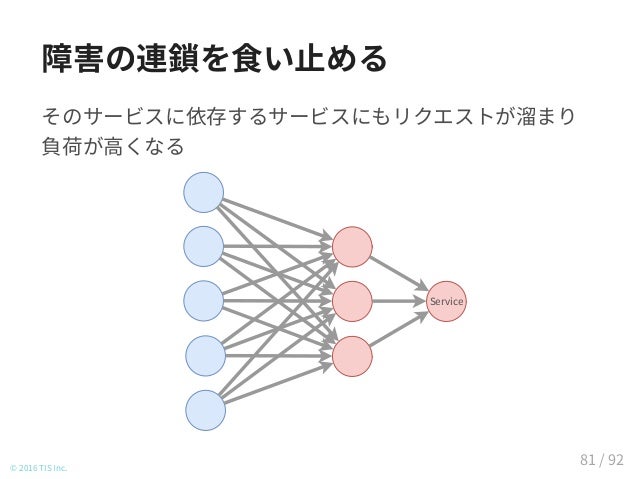

81. 81. 障害の連鎖を食い止める そのサービスに依存するサービスにもリクエストが溜まり 負荷が高くなる © 2016 TIS Inc. Service 81 / 92

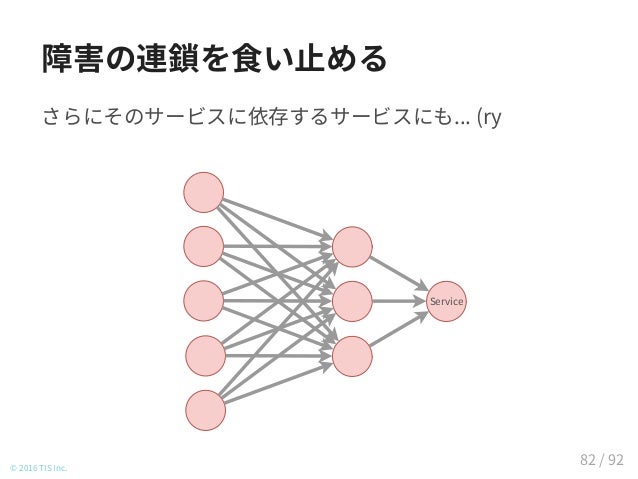

82. 82. 障害の連鎖を食い止める さらにそのサービスに依存するサービスにも... (ry © 2016 TIS Inc. Service 82 / 92

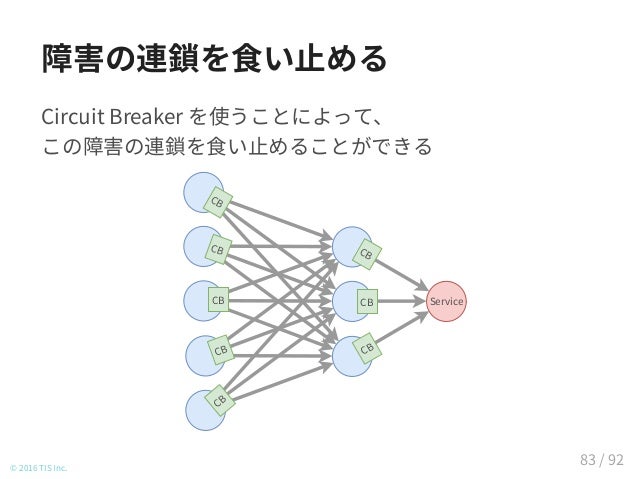

83. 83. 障害の連鎖を食い止める Circuit Breaker を使うことによって、 この障害の連鎖を食い止めることができる © 2016 TIS Inc. Service C B C B CB C B C B CB C B C B 83 / 92

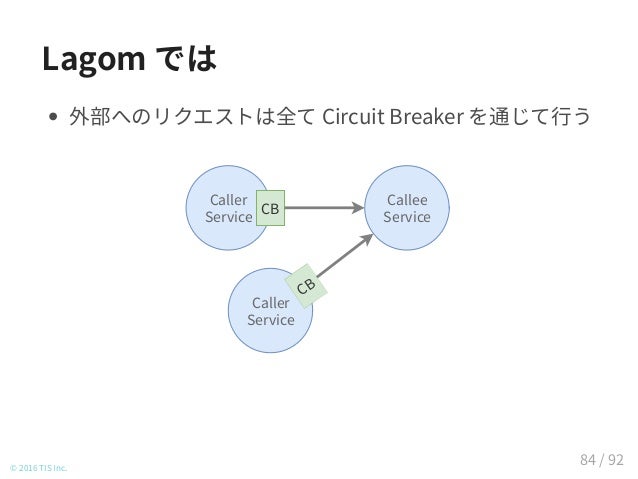

84. 84. Lagom では 外部へのリクエストは全て Circuit Breaker を通じて行う Caller Service CB Callee Service Caller Service C B © 2016 TIS Inc. 84 / 92
85. 85. Lagom を使わずに実現する方法 Netflix - Hystrix (Java) Akka - Circuit Breaker (Java/Scala) © 2016 TIS Inc. 85 / 92

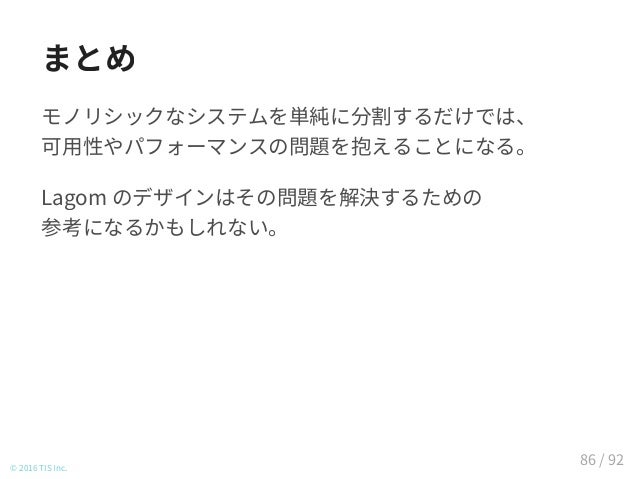

86. 86. まとめ モノリシックなシステムを単純に分割するだけでは、 可用性やパフォーマンスの問題を抱えることになる。 Lagom のデザインはその問題を解決するための 参考になるかもしれない。 © 2016 TIS Inc. 86 / 92

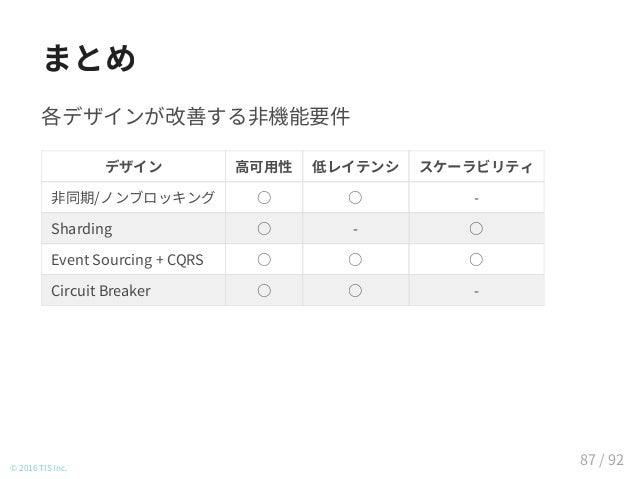

87. 87. まとめ 各デザインが改善する非機能要件 デザイン 高可用性 低レイテンシ スケーラビリティ 非同期/ノンブロッキング ○ ○ - Sharding ○ - ○ Event Sourcing + CQRS ○ ○ ○ Circuit Breaker ○ ○ - © 2016 TIS Inc. 87 / 92

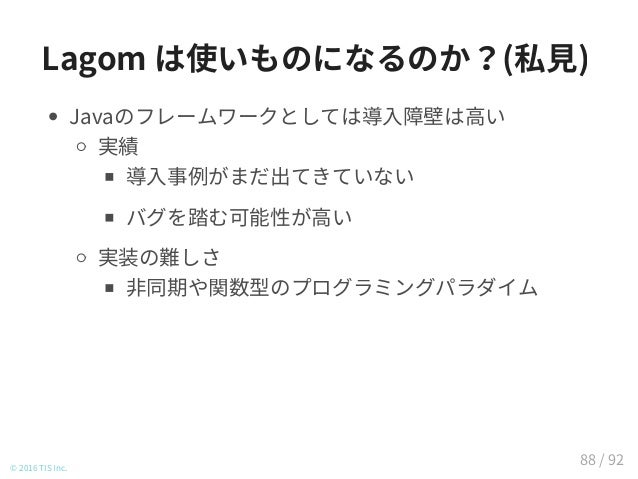

88. 88. Lagom は使いものになるのか？(私見) Javaのフレームワークとしては導入障壁は高い 実績 導入事例がまだ出てきていない バグを踏む可能性が高い 実装の難しさ 非同期や関数型のプログラミングパラダイム © 2016 TIS Inc. 88 / 92

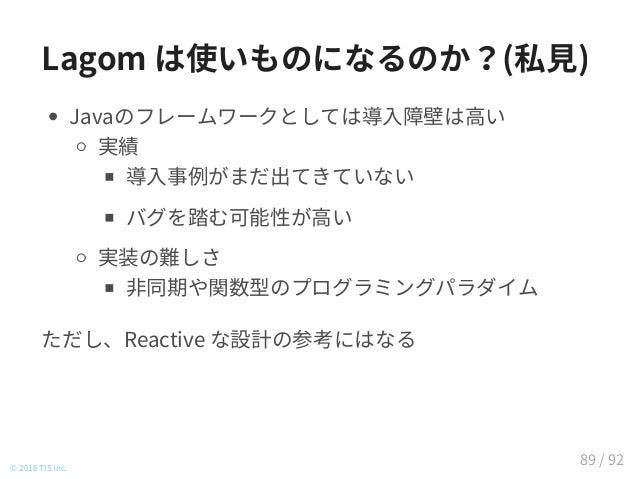

89. 89. Lagom は使いものになるのか？(私見) Javaのフレームワークとしては導入障壁は高い 実績 導入事例がまだ出てきていない バグを踏む可能性が高い 実装の難しさ 非同期や関数型のプログラミングパラダイム ただし、Reactive な設計の参考にはなる © 2016 TIS Inc. 89 / 92

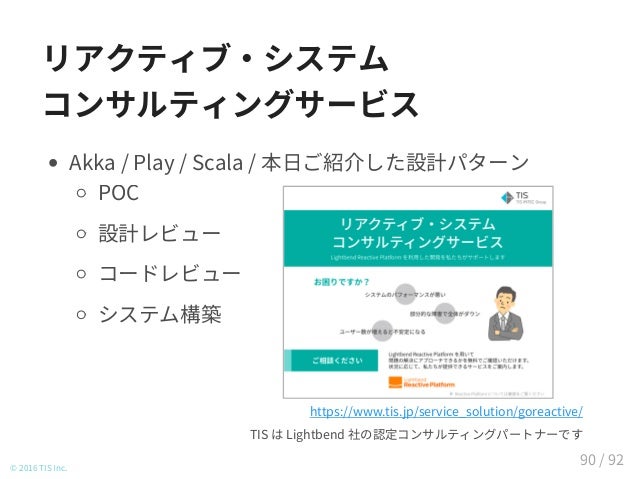

90. 90. リアクティブ・システム コンサルティングサービス Akka / Play / Scala / 本日ご紹介した設計パターン POC 設計レビュー コードレビュー システム構築 © 2016 TIS Inc. https://www.tis.jp/service_solution/goreactive/ TIS は Lightbend 社の認定コンサルティングパートナーです 90 / 92
91. 91. 質問ありますか？ © 2016 TIS Inc. 91 / 92

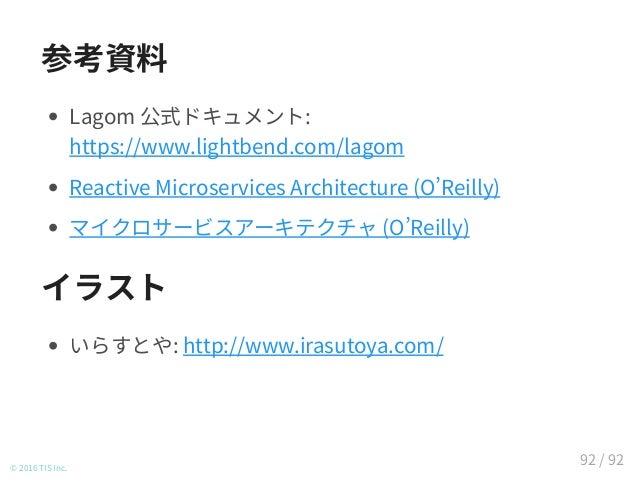

92. 92. 参考資料 Lagom 公式ドキュメント: https://www.lightbend.com/lagom Reactive Microservices Architecture (O Reilly) マイクロサービスアーキテクチャ (O Reilly) イラスト いらすとや: http://www.irasutoya.com/ © 2016 TIS Inc. 92 / 92
