1. 1. Pythonによる機械学習⼊⾨ 〜Deep Learningに挑戦〜 ITSS名古屋チャプタ2016年度 第1回講演会 2016/07/15 名古屋⼤学 情報科学研究科 メディア科学専攻 助教 川⻄康友
2. 2. 本⽇の内容 l機械学習 lプログラミング⾔語Python lPythonでの機械学習 l各種⼿法の⽐較 lDeep Learningの利⽤ (Chainer / Keras) lまとめ サンプルコードはgithubにあります https://github.com/yasutomo57jp/ssii2016_tutorial https://github.com/yasutomo57jp/deeplearning_samples

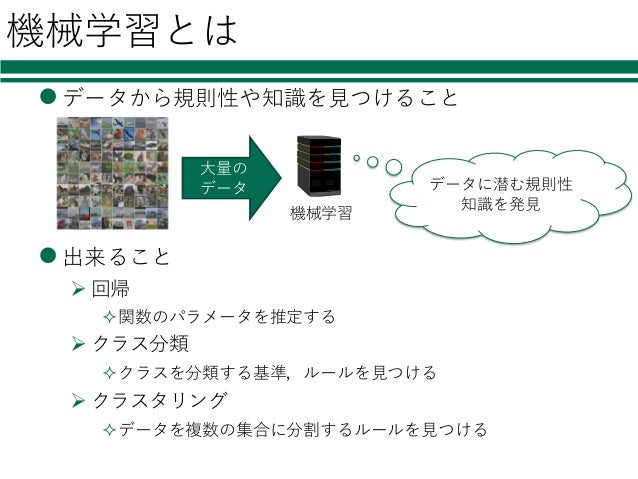

3. 3. 機械学習とは l データから規則性や知識を⾒つけること l 出来ること Ø 回帰 ²関数のパラメータを推定する Ø クラス分類 ²クラスを分類する基準，ルールを⾒つける Ø クラスタリング ²データを複数の集合に分割するルールを⾒つける データに潜む規則性 知識を発⾒ ⼤量の データ 機械学習

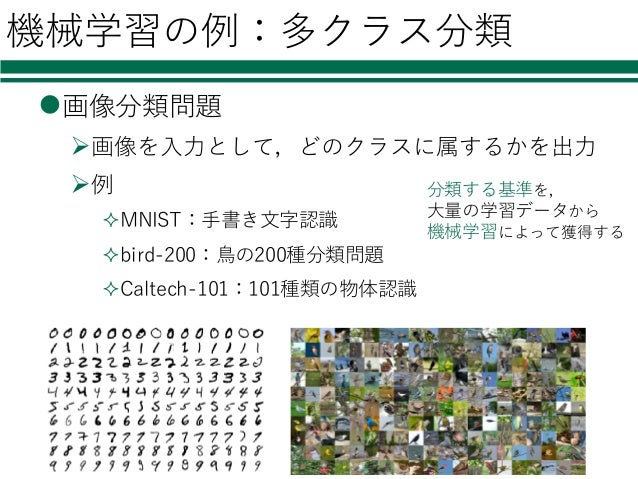

4. 4. 機械学習の例：多クラス分類 l画像分類問題 Ø画像を⼊⼒として，どのクラスに属するかを出⼒ Ø例 ²MNIST：⼿書き⽂字認識 ²bird-200：⿃の200種分類問題 ²Caltech-101：101種類の物体認識 分類する基準を， ⼤量の学習データから 機械学習によって獲得する

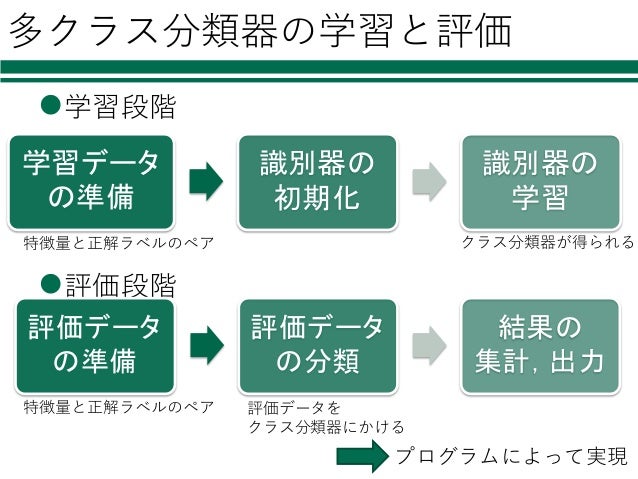

5. 5. 多クラス分類器の学習と評価 l学習段階 l評価段階 学習データ の準備 識別器の 初期化 識別器の 学習 評価データ の準備 評価データ の分類 結果の 集計，出力 プログラムによって実現 特徴量と正解ラベルのペア 評価データを クラス分類器にかける クラス分類器が得られる特徴量と正解ラベルのペア

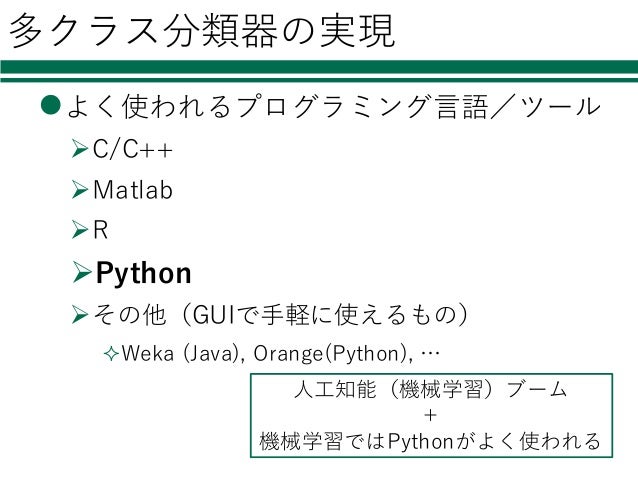

6. 6. 多クラス分類器の実現 lよく使われるプログラミング⾔語／ツール ØC/C++ ØMatlab ØR ØPython Øその他（GUIで⼿軽に使えるもの） ²Weka (Java), Orange(Python), … ⼈⼯知能（機械学習）ブーム ＋ 機械学習ではPythonがよく使われる

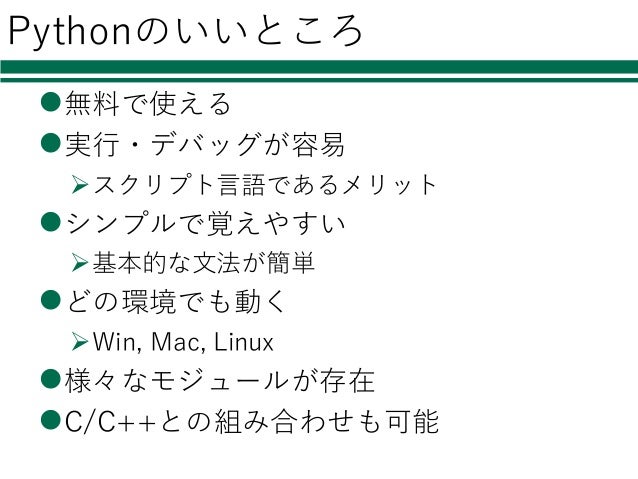

7. 7. Pythonのいいところ l無料で使える l実⾏・デバッグが容易 Øスクリプト⾔語であるメリット lシンプルで覚えやすい Ø基本的な⽂法が簡単 lどの環境でも動く ØWin, Mac, Linux l様々なモジュールが存在 lC/C++との組み合わせも可能

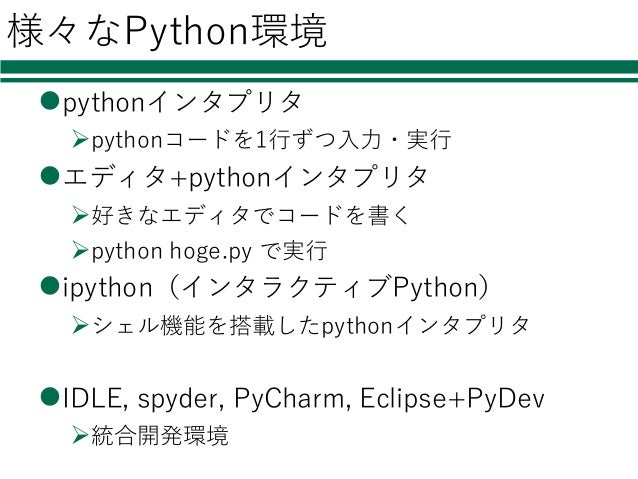

8. 8. 様々なPython環境 lpythonインタプリタ Øpythonコードを1⾏ずつ⼊⼒・実⾏ lエディタ+pythonインタプリタ Ø好きなエディタでコードを書く Øpython hoge.py で実⾏ lipython（インタラクティブPython） Øシェル機能を搭載したpythonインタプリタ lIDLE, spyder, PyCharm, Eclipse+PyDev Ø統合開発環境

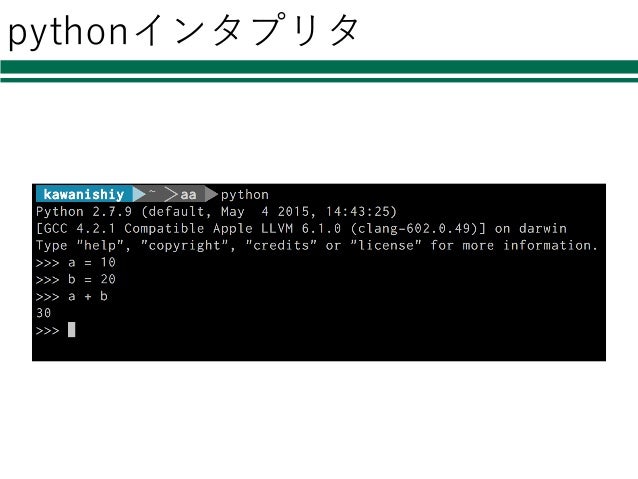

9. 9. pythonインタプリタ

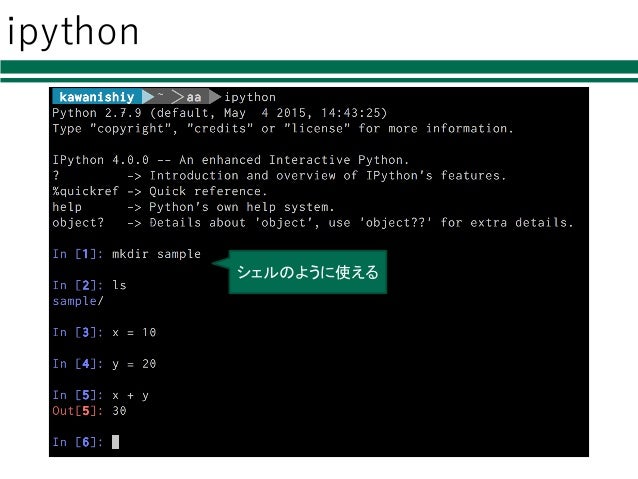

10. 10. ipython シェルのように使える

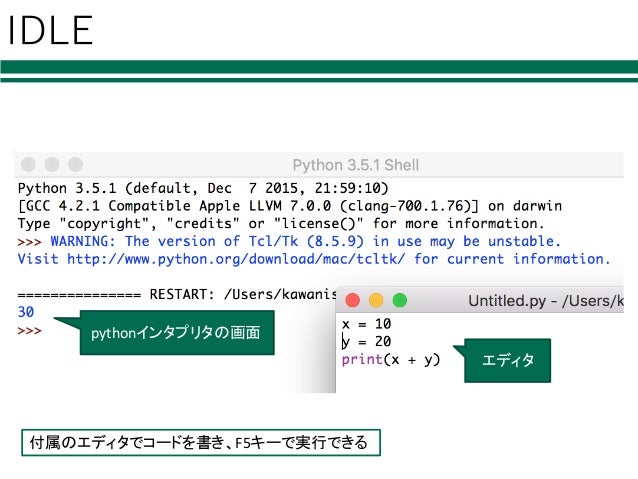

11. 11. IDLE 付属のエディタでコードを書き、F5キーで実行できる pythonインタプリタの画面 エディタ

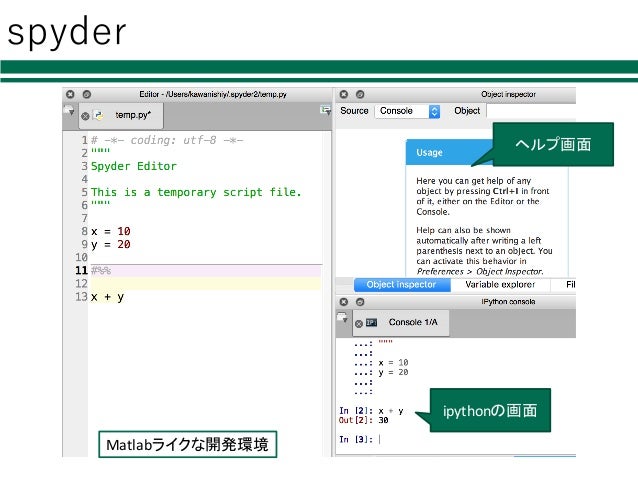

12. 12. spyder Matlabライクな開発環境 ipythonの画面 ヘルプ画面

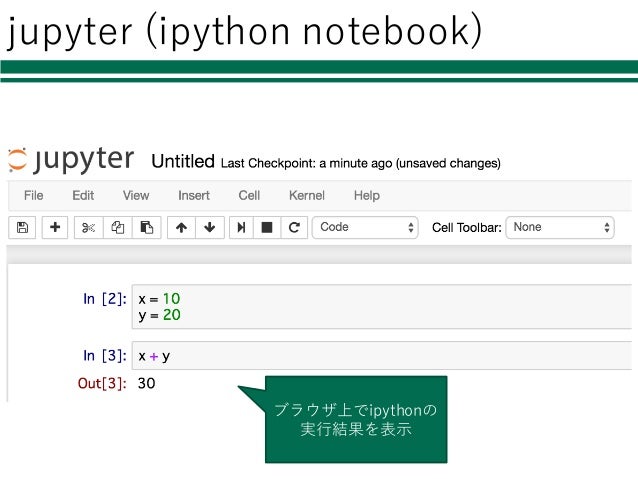

13. 13. jupyter (ipython notebook) ブラウザ上でipythonの 実⾏結果を表⽰

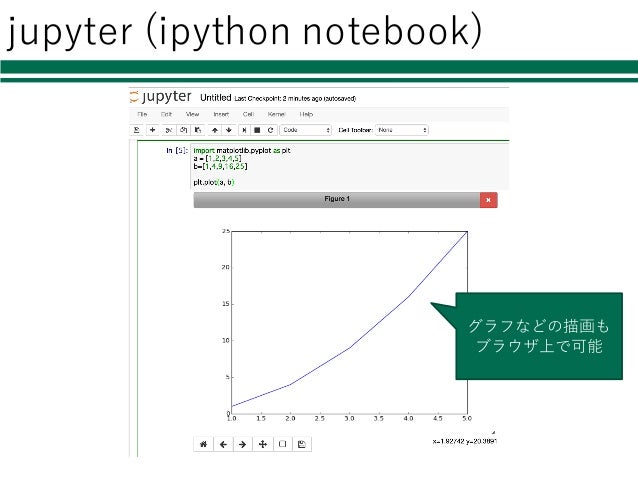

14. 14. jupyter (ipython notebook) グラフなどの描画も ブラウザ上で可能

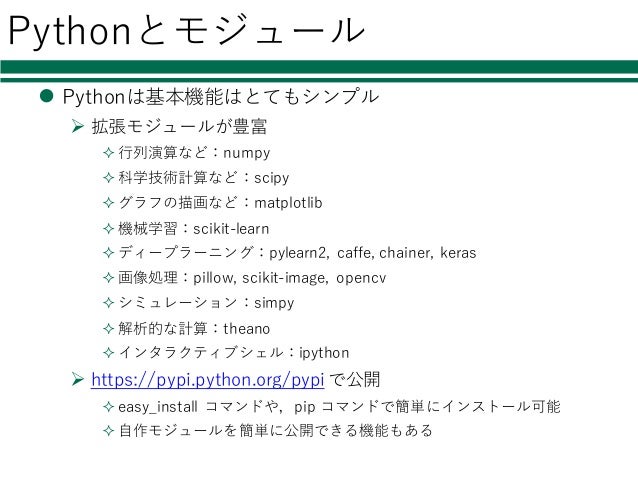

15. 15. Pythonとモジュール l Pythonは基本機能はとてもシンプル Ø 拡張モジュールが豊富 ² ⾏列演算など：numpy ² 科学技術計算など：scipy ² グラフの描画など：matplotlib ² 機械学習：scikit-learn ² ディープラーニング：pylearn2, caffe, chainer, keras ² 画像処理：pillow, scikit-image, opencv ² シミュレーション：simpy ² 解析的な計算：theano ² インタラクティブシェル：ipython Ø https://pypi.python.org/pypi で公開 ² easy_install コマンドや，pip コマンドで簡単にインストール可能 ² ⾃作モジュールを簡単に公開できる機能もある

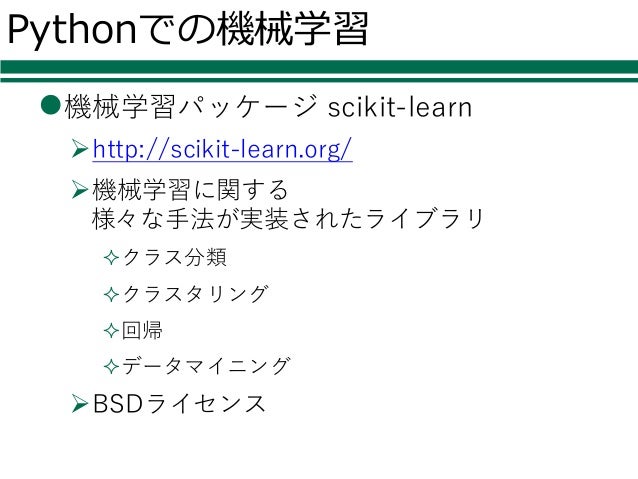

16. 16. Pythonでの機械学習 l機械学習パッケージ scikit-learn Øhttp://scikit-learn.org/ Ø機械学習に関する 様々な⼿法が実装されたライブラリ ²クラス分類 ²クラスタリング ²回帰 ²データマイニング ØBSDライセンス

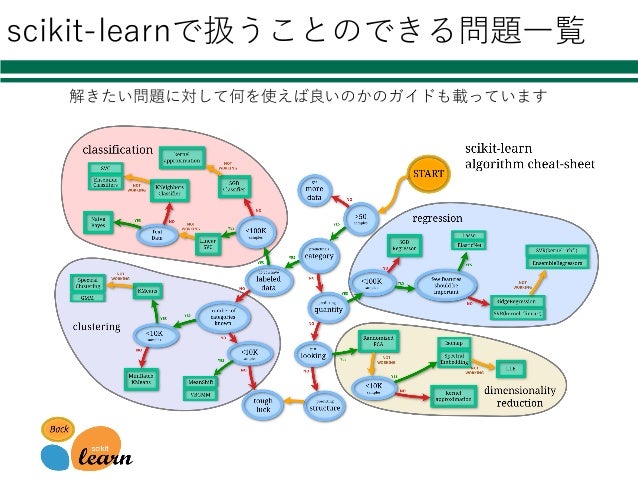

17. 17. scikit-learnで扱うことのできる問題⼀覧 解きたい問題に対して何を使えば良いのかのガイドも載っています

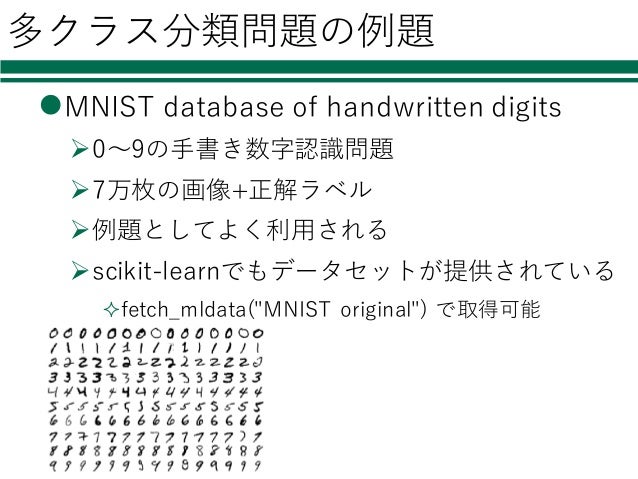

18. 18. 多クラス分類問題の例題 lMNIST database of handwritten digits Ø0〜9の⼿書き数字認識問題 Ø7万枚の画像+正解ラベル Ø例題としてよく利⽤される Øscikit-learnでもデータセットが提供されている ²fetch_mldata("MNIST original") で取得可能

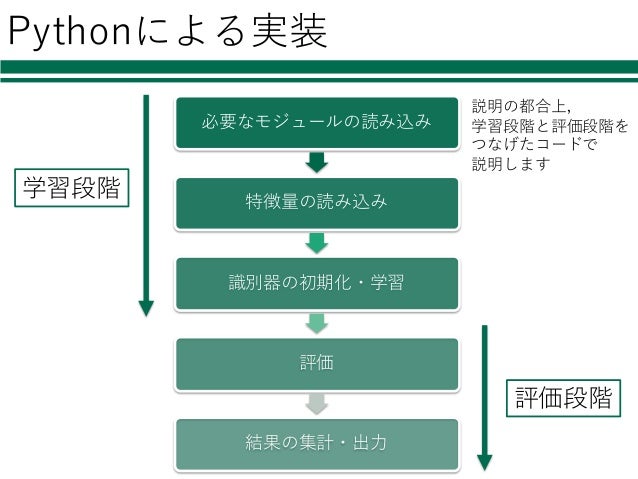

19. 19. Pythonによる実装 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ 学習段階 評価段階 説明の都合上， 学習段階と評価段階を つなげたコードで 説明します

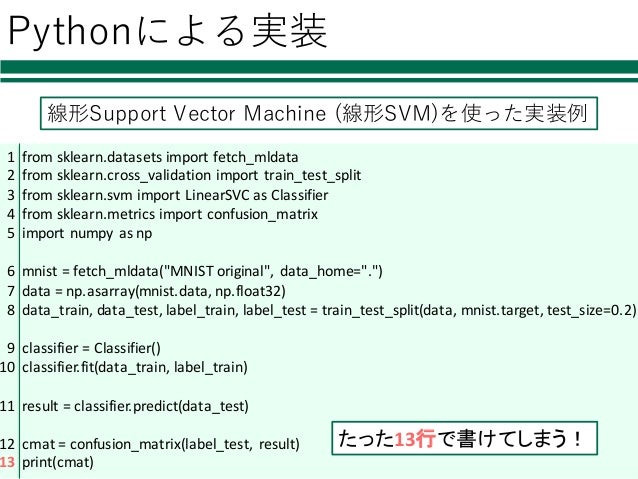

20. 20. Pythonによる実装 線形Support Vector Machine (線形SVM)を使った実装例 1 2 3 4 5 6 7 8 9 10 11 12 13 from sklearn.datasets import fetch_mldata from sklearn.cross_validation import train_test_split from sklearn.svm import LinearSVC as Classifier from sklearn.metrics import confusion_matrix import numpy as np mnist = fetch_mldata("MNIST original", data_home=".") data = np.asarray(mnist.data, np.float32) data_train, data_test, label_train, label_test = train_test_split(data, mnist.target, test_size=0.2) classifier = Classifier() classifier.fit(data_train, label_train) result = classifier.predict(data_test) cmat = confusion_matrix(label_test, result) print(cmat) たった13行で書けてしまう！

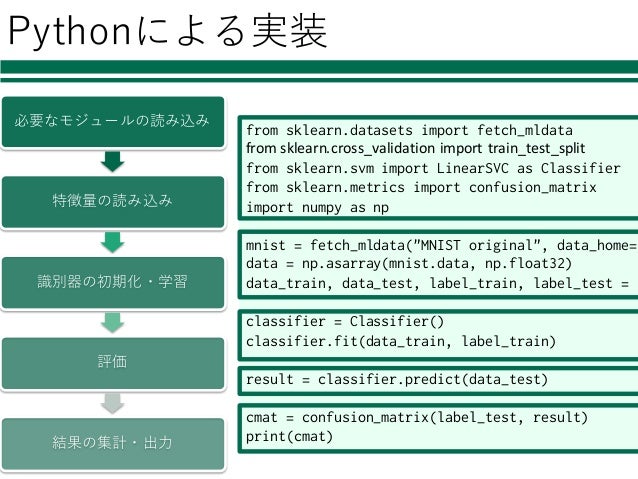

21. 21. Pythonによる実装 from sklearn.datasets import fetch_mldata from sklearn.cross_validation import train_test_split from sklearn.svm import LinearSVC as Classifier from sklearn.metrics import confusion_matrix import numpy as np mnist = fetch_mldata("MNIST original", data_home=" data = np.asarray(mnist.data, np.float32) data_train, data_test, label_train, label_test = t classifier = Classifier() classifier.fit(data_train, label_train) result = classifier.predict(data_test) cmat = confusion_matrix(label_test, result) print(cmat) 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒

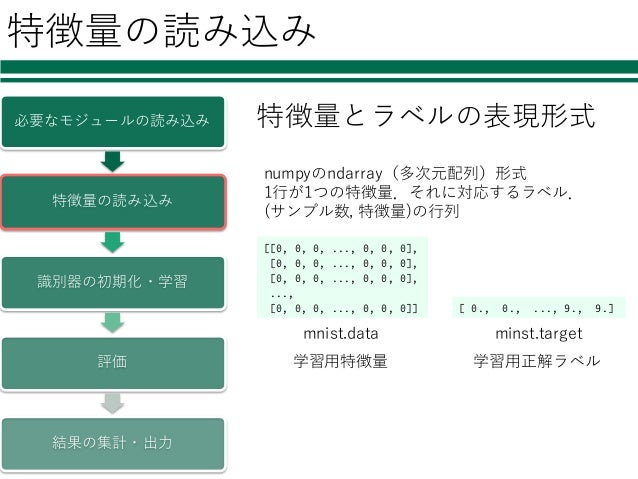

22. 22. 特徴量の読み込み 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ [[0, 0, 0, ..., 0, 0, 0], [0, 0, 0, ..., 0, 0, 0], [0, 0, 0, ..., 0, 0, 0], ..., [0, 0, 0, ..., 0, 0, 0]] [ 0., 0., ..., 9., 9.] minst.targetmnist.data 特徴量とラベルの表現形式 学習⽤正解ラベル学習⽤特徴量 numpyのndarray（多次元配列）形式 1⾏が1つの特徴量．それに対応するラベル． (サンプル数, 特徴量)の⾏列
23. 23. 特徴量の読み込み 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ data_train, data_test, label_train, label_test = ¥ train_test_split(data, mnist.target, test_size=0.2) 特徴量と正解ラベルを 学習データと評価データへ分割 [[0, 0, 0, ..., 0, 0, 0], [0, 0, 0, ..., 0, 0, 0], [0, 0, 0, ..., 0, 0, 0], ..., [0, 0, 0, ..., 0, 0, 0]] [ 0., 0., ..., 9., 9.] mnist.data mnist.target data_test label_testdata_train label_train 学習データ 評価データ 2割を評価用 にする

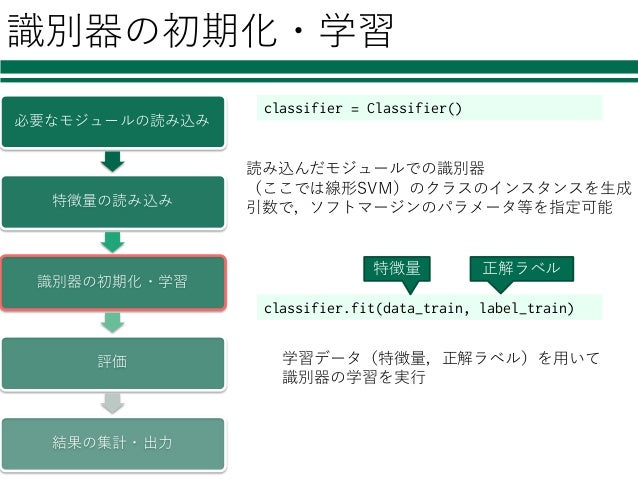

24. 24. 識別器の初期化・学習 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ classifier = Classifier() 読み込んだモジュールでの識別器 （ここでは線形SVM）のクラスのインスタンスを⽣成 引数で，ソフトマージンのパラメータ等を指定可能 classifier.fit(data_train, label_train) 学習データ（特徴量，正解ラベル）を⽤いて 識別器の学習を実⾏ 特徴量 正解ラベル

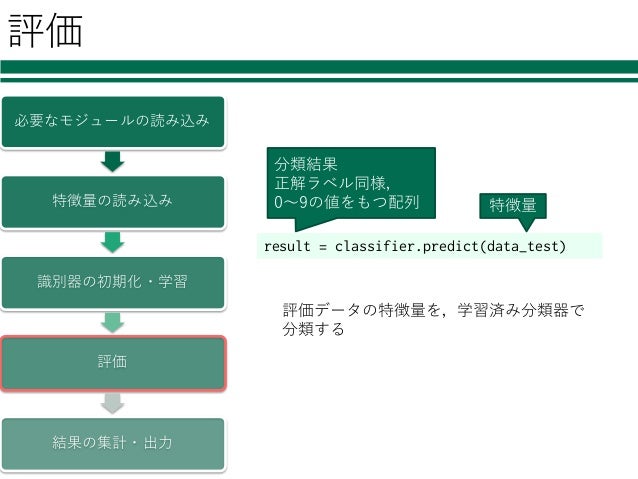

25. 25. 評価 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ result = classifier.predict(data_test) 評価データの特徴量を，学習済み分類器で 分類する 特徴量 分類結果 正解ラベル同様， 0〜9の値をもつ配列

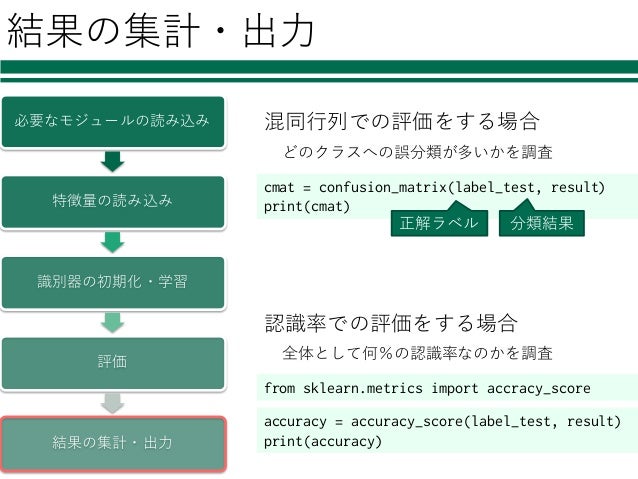

26. 26. 結果の集計・出⼒ 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ accuracy = accuracy_score(label_test, result) print(accuracy) 全体として何％の認識率なのかを調査 cmat = confusion_matrix(label_test, result) print(cmat) 混同⾏列での評価をする場合 認識率での評価をする場合 正解ラベル 分類結果 どのクラスへの誤分類が多いかを調査 from sklearn.metrics import accracy_score
27. 27. MNIST datasetの分類結果 0 1 2 3 4 5 6 7 8 9 0 1282 0 15 0 0 6 33 1 8 9 1 01503 9 0 2 5 2 2 8 6 2 24 201266 3 14 3 29 9 22 10 3 19 20 1001162 4 43 15 12 38 32 4 5 12 9 11151 4 36 4 2 107 5 33 11 14 34 341020 58 2 42 35 6 10 6 8 0 3 151360 0 3 1 7 4 24 39 4 17 1 41108 6 234 8 33 91 81 13 29 58 27 1 932 99 9 9 12 7 9 37 8 0 36 71314 分類器 認識率 学習時間（秒） 評価時間（秒） 線形SVM 0.856 128.5 0.023 PCのスペック CPU: Intel® Core™ i7-3970K 3.50GHz GPU: GeForce GTX 1080

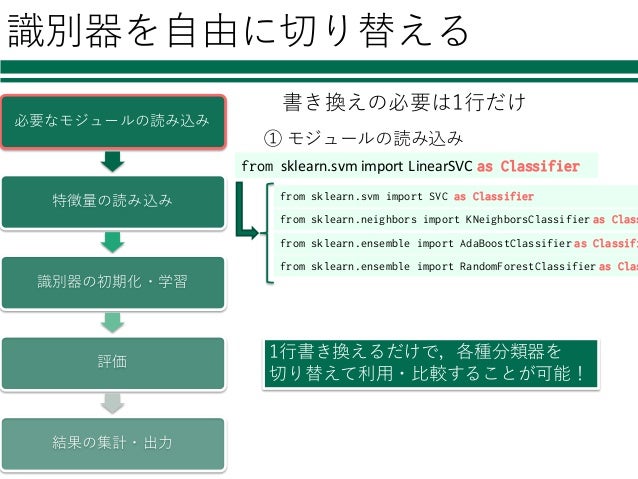

28. 28. 識別器を⾃由に切り替える 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ 書き換えの必要は1⾏だけ from sklearn.svm import LinearSVC as Classifier ① モジュールの読み込み from sklearn.svm import SVC as Classifier from sklearn.neighbors import KNeighborsClassifier as Class from sklearn.ensemble import AdaBoostClassifier as Classifi from sklearn.ensemble import RandomForestClassifier as Clas 1⾏書き換えるだけで，各種分類器を 切り替えて利⽤・⽐較することが可能！

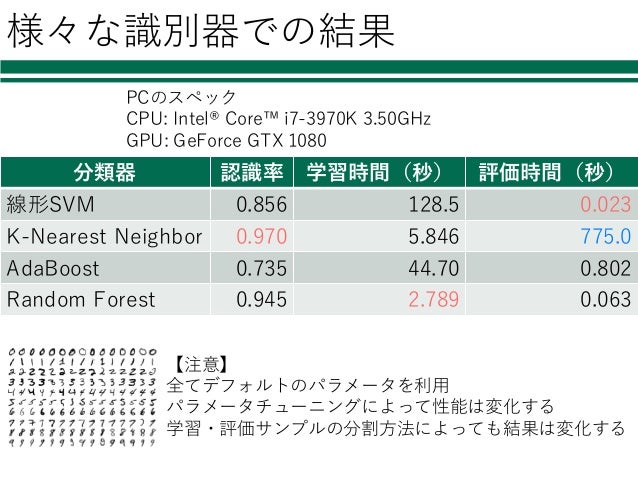

29. 29. 様々な識別器での結果 分類器 認識率 学習時間（秒） 評価時間（秒） 線形SVM 0.856 128.5 0.023 K-Nearest Neighbor 0.970 5.846 775.0 AdaBoost 0.735 44.70 0.802 Random Forest 0.945 2.789 0.063 【注意】 全てデフォルトのパラメータを利⽤ パラメータチューニングによって性能は変化する 学習・評価サンプルの分割⽅法によっても結果は変化する PCのスペック CPU: Intel® Core™ i7-3970K 3.50GHz GPU: GeForce GTX 1080

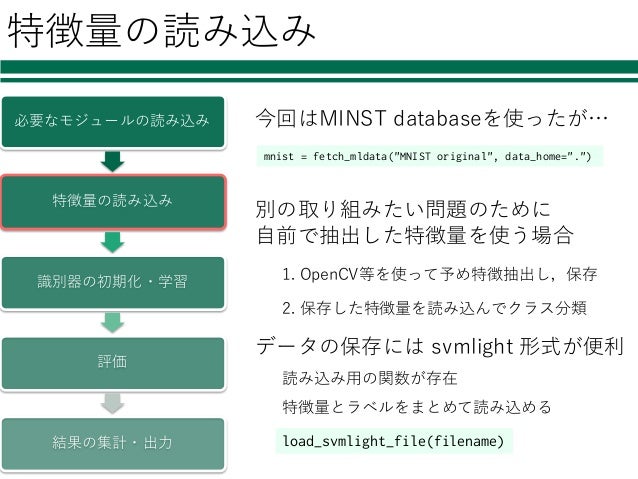

30. 30. mnist = fetch_mldata("MNIST original", data_home=".") 特徴量の読み込み 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ 今回はMINST databaseを使ったが… load_svmlight_file(filename) 1. OpenCV等を使って予め特徴抽出し，保存 別の取り組みたい問題のために ⾃前で抽出した特徴量を使う場合 2. 保存した特徴量を読み込んでクラス分類 データの保存には svmlight 形式が便利 読み込み⽤の関数が存在 特徴量とラベルをまとめて読み込める

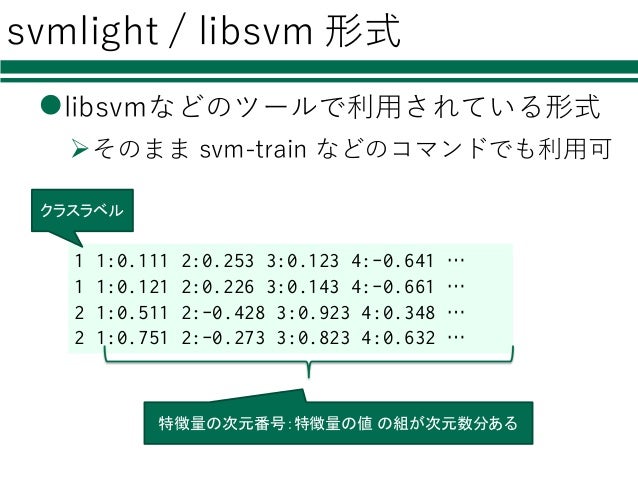

31. 31. svmlight / libsvm 形式 llibsvmなどのツールで利⽤されている形式 Øそのまま svm-train などのコマンドでも利⽤可 1 1:0.111 2:0.253 3:0.123 4:-0.641 … 1 1:0.121 2:0.226 3:0.143 4:-0.661 … 2 1:0.511 2:-0.428 3:0.923 4:0.348 … 2 1:0.751 2:-0.273 3:0.823 4:0.632 … クラスラベル 特徴量の次元番号：特徴量の値 の組が次元数分ある
32. 32. mnist = fetch_mldata("MNIST original", data_home=".") 特徴量の読み込み 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ 今回はMINST databaseを使ったが… load_svmlight_file(filename) 1. OpenCV等を使って予め特徴抽出し，保存 別の取り組みたい問題のために ⾃前で抽出した特徴量を使う場合 2. 保存した特徴量を読み込んでクラス分類 データの保存には svmlight 形式が便利 読み込み⽤の関数が存在 特徴量とラベルをまとめて読み込める
33. 33. DEEP LEARNINGに挑戦

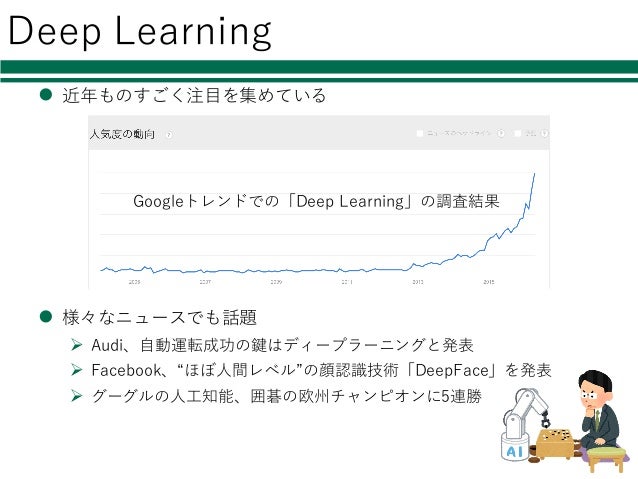

34. 34. Deep Learning l 近年ものすごく注⽬を集めている l 様々なニュースでも話題 Ø Audi、⾃動運転成功の鍵はディープラーニングと発表 Ø Facebook、“ほぼ⼈間レベル”の顔認識技術「DeepFace」を発表 Ø グーグルの⼈⼯知能、囲碁の欧州チャンピオンに5連勝 Googleトレンドでの「Deep Learning」の調査結果

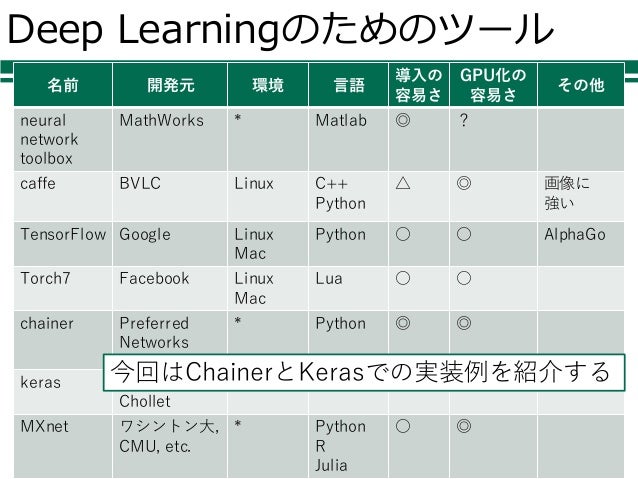

35. 35. Deep Learningのためのツール 名前 開発元 環境 ⾔語 導⼊の 容易さ GPU化の 容易さ その他 neural network toolbox MathWorks * Matlab ◎ ？ caffe BVLC Linux C++ Python △ ◎ 画像に 強い TensorFlow Google Linux Mac Python ○ ○ AlphaGo Torch7 Facebook Linux Mac Lua ○ ○ chainer Preferred Networks * Python ◎ ◎ keras Francois Chollet * Python ◎ ◎ MXnet ワシントン⼤, CMU, etc. * Python R Julia ○ ◎ 今回はChainerとKerasでの実装例を紹介する

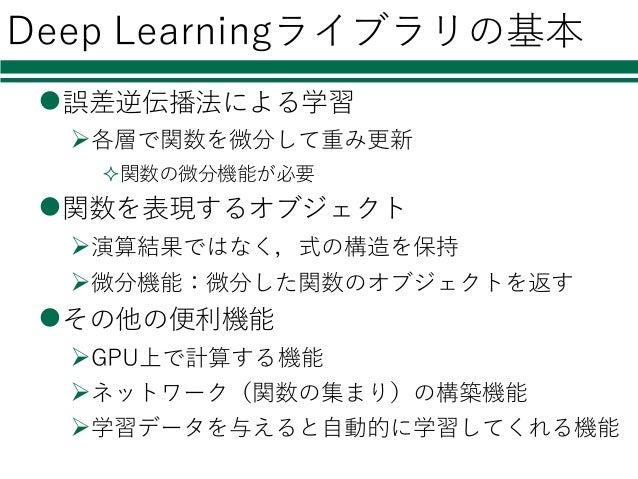

36. 36. Deep Learningライブラリの基本 l誤差逆伝播法による学習 Ø各層で関数を微分して重み更新 ²関数の微分機能が必要 l関数を表現するオブジェクト Ø演算結果ではなく，式の構造を保持 Ø微分機能：微分した関数のオブジェクトを返す lその他の便利機能 ØGPU上で計算する機能 Øネットワーク（関数の集まり）の構築機能 Ø学習データを与えると⾃動的に学習してくれる機能

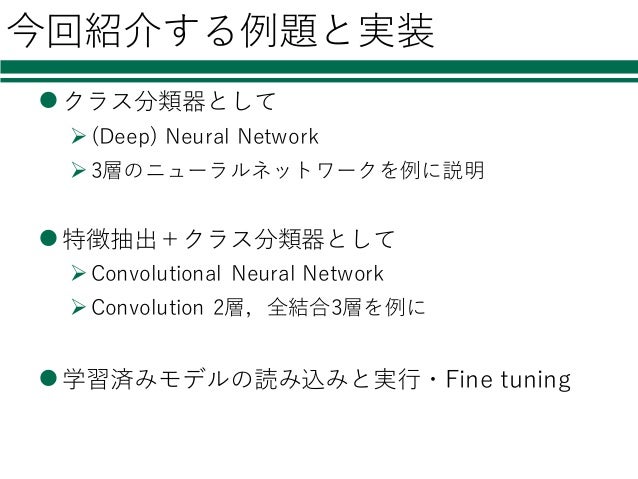

37. 37. 今回紹介する例題と実装 lクラス分類器として Ø(Deep) Neural Network Ø3層のニューラルネットワークを例に説明 l特徴抽出＋クラス分類器として ØConvolutional Neural Network ØConvolution 2層，全結合3層を例に l学習済みモデルの読み込みと実⾏・Fine tuning
38. 38. クラス分類器としてのDeep Learning l⼩規模なニューラルネットワークを例に 重み付き和→活性化関数 重み付き和→活性化関数 いくつか の隠れ層 クラス数分の 出⼒ユニット 特徴量の次元数分の ⼊⼒ユニット 誤差逆伝播法による学習

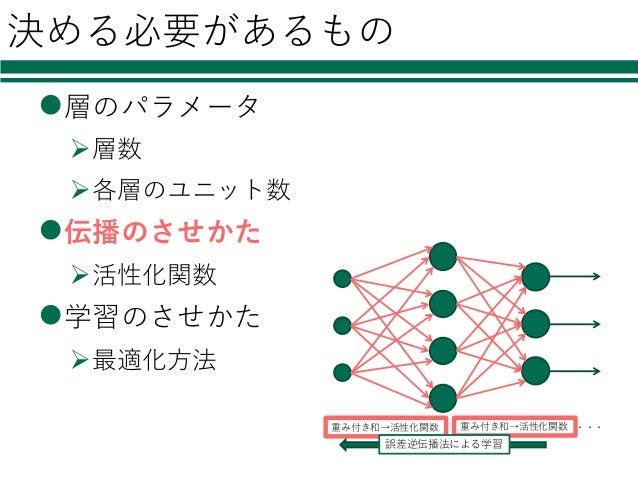

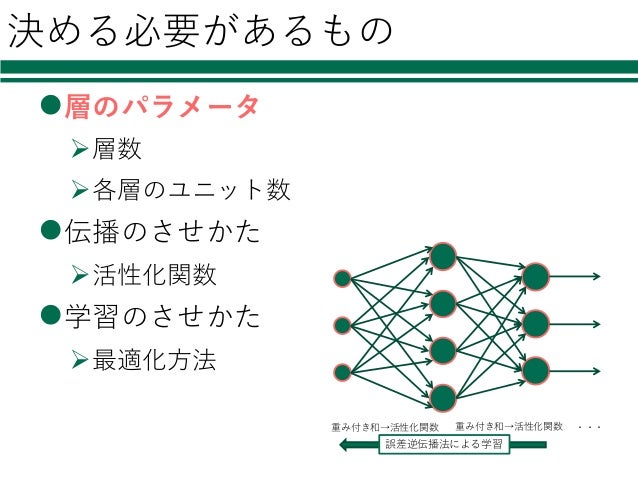

39. 39. 決める必要があるもの l層のパラメータ Ø層数 Ø各層のユニット数 l伝播のさせかた Ø活性化関数 l学習のさせかた Ø最適化⽅法 重み付き和→活性化関数 重み付き和→活性化関数 ・・・ 誤差逆伝播法による学習
40. 40. 決める必要があるもの l層のパラメータ Ø層数 Ø各層のユニット数 l伝播のさせかた Ø活性化関数 l学習のさせかた Ø最適化⽅法 重み付き和→活性化関数 重み付き和→活性化関数 ・・・ 誤差逆伝播法による学習

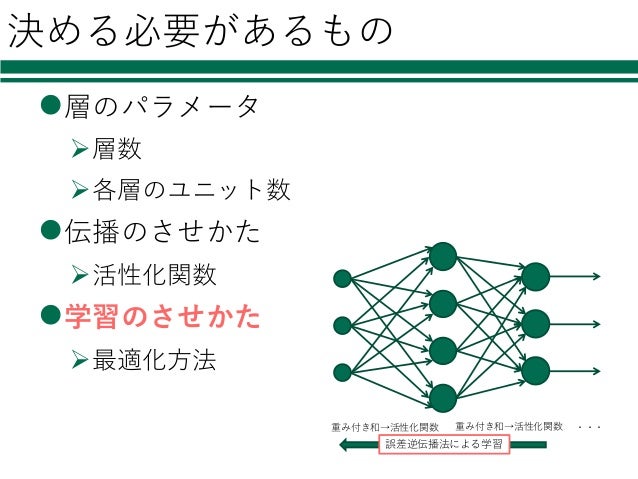

41. 41. 決める必要があるもの l層のパラメータ Ø層数 Ø各層のユニット数 l伝播のさせかた Ø活性化関数 l学習のさせかた Ø最適化⽅法 重み付き和→活性化関数 重み付き和→活性化関数 ・・・ 誤差逆伝播法による学習
42. 42. 決める必要があるもの l層のパラメータ Ø層数 Ø各層のユニット数 l伝播のさせかた Ø活性化関数 l学習のさせかた Ø最適化⽅法 重み付き和→活性化関数 重み付き和→活性化関数 ・・・ 誤差逆伝播法による学習

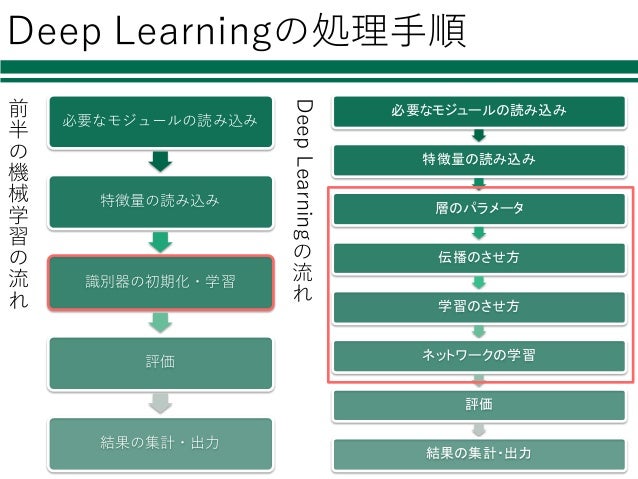

43. 43. Deep Learningの処理⼿順 必要なモジュールの読み込み 特徴量の読み込み 識別器の初期化・学習 評価 結果の集計・出⼒ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 前 半 の 機 械 学 習 の 流 れ DeepLearning の 流 れ

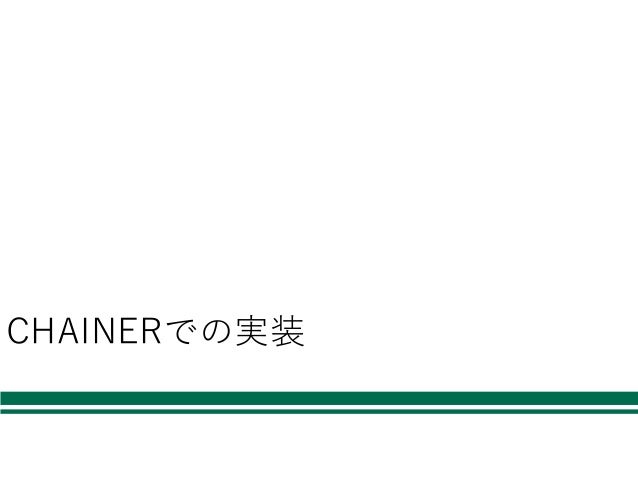

44. 44. CHAINERでの実装

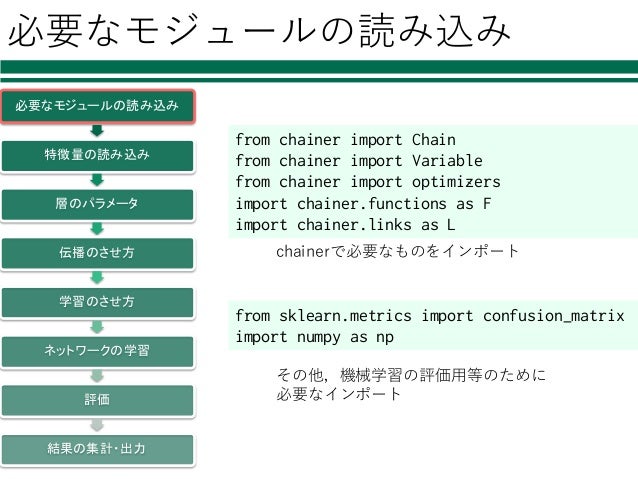

45. 45. 必要なモジュールの読み込み 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 from chainer import Chain from chainer import Variable from chainer import optimizers import chainer.functions as F import chainer.links as L from sklearn.metrics import confusion_matrix import numpy as np chainerで必要なものをインポート その他，機械学習の評価⽤等のために 必要なインポート

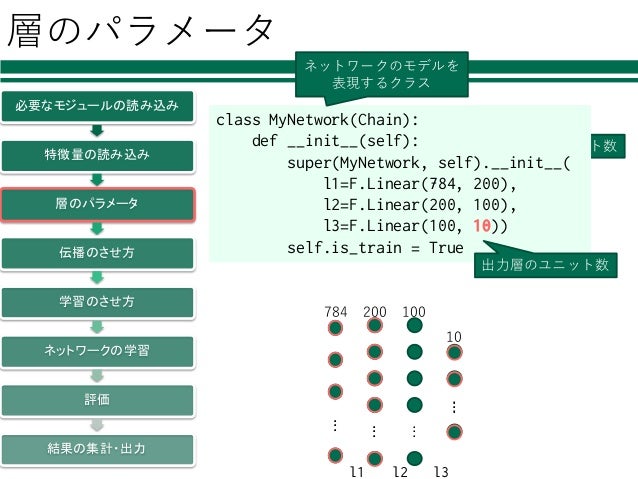

46. 46. 層のパラメータ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 class MyNetwork(Chain): def __init__(self): super(MyNetwork, self).__init__( l1=F.Linear(784, 200), l2=F.Linear(200, 100), l3=F.Linear(100, 10)) self.is_train = True ・・・ ・・・ ・・・ ・・・ 784 200 100 10 ・・・ ・・・ ・・・ class MyNetwork(Chain): def __init__(self): super(MyNetwork, self).__init__( l1=F.Linear(784, 200), l2=F.Linear(200, 100), l3=F.Linear(100, 10)) self.is_train = True ⼊⼒層のユニット数 中間層のユニット数 class MyNetwork(Chain): def __init__(self): super(MyNetwork, self).__init__( l1=F.Linear(784, 200), l2=F.Linear(200, 100), l3=F.Linear(100, 10)) self.is_train = True 出⼒層のユニット数 ネットワークのモデルを 表現するクラス l1 l2 l3

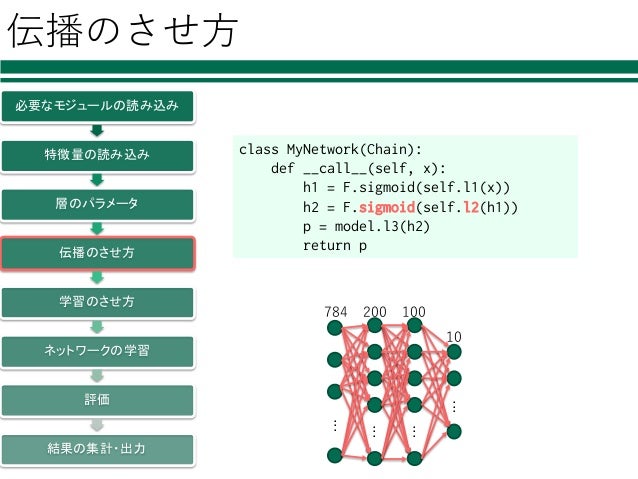

47. 47. 伝播のさせ⽅ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 ・・・ ・・・ ・・・ ・・・ 784 200 100 10 class MyNetwork(Chain): def __call__(self, x): h1 = F.sigmoid(self.l1(x)) h2 = F.sigmoid(self.l2(h1)) p = model.l3(h2) return p class MyNetwork(Chain): def __call__(self, x): h1 = F.sigmoid(self.l1(x)) h2 = F.sigmoid(self.l2(h1)) p = model.l3(h2) return p

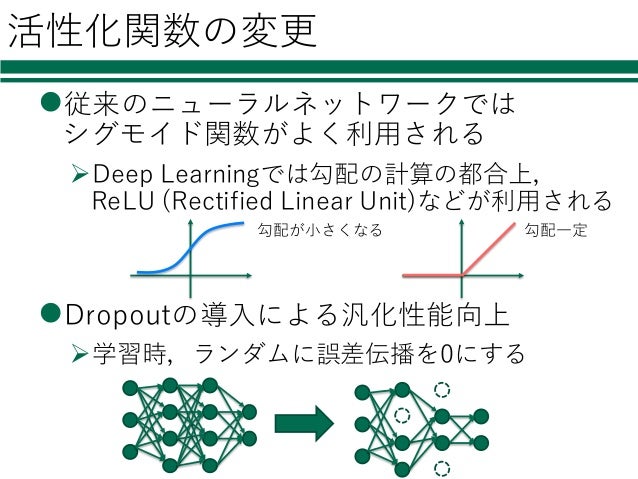

48. 48. 活性化関数の変更 l従来のニューラルネットワークでは シグモイド関数がよく利⽤される ØDeep Learningでは勾配の計算の都合上， ReLU (Rectified Linear Unit)などが利⽤される lDropoutの導⼊による汎化性能向上 Ø学習時，ランダムに誤差伝播を0にする 勾配が⼩さくなる 勾配⼀定

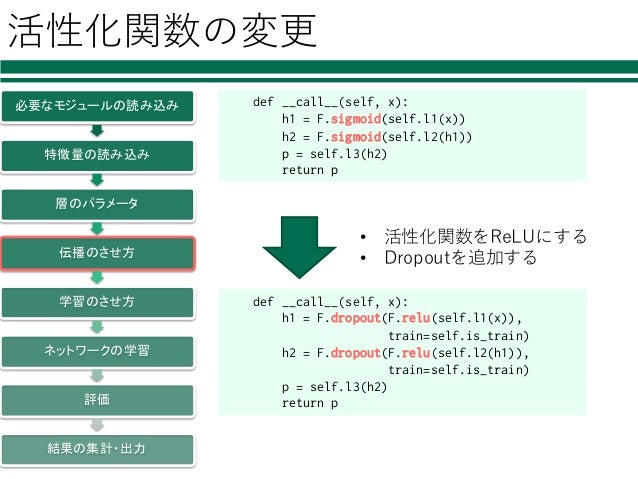

49. 49. 活性化関数の変更 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 def __call__(self, x): h1 = F.sigmoid(self.l1(x)) h2 = F.sigmoid(self.l2(h1)) p = self.l3(h2) return p def __call__(self, x): h1 = F.relu(self.l1(x)) h2 = F.relu(self.l2(h1)) p = self.l3(h2) return p def __call__(self, x): h1 = F.dropout(F.relu(self.l1(x)), train=self.is_train) h2 = F.dropout(F.relu(self.l2(h1)), train=self.is_train) p = self.l3(h2) return p • 活性化関数をReLUにする • Dropoutを追加する

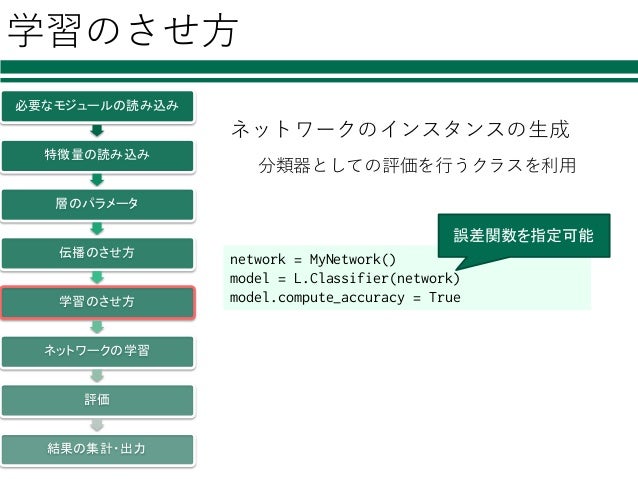

50. 50. 学習のさせ⽅ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 ネットワークのインスタンスの⽣成 分類器としての評価を⾏うクラスを利⽤ network = MyNetwork() model = L.Classifier(network) model.compute_accuracy = True 誤差関数を指定可能

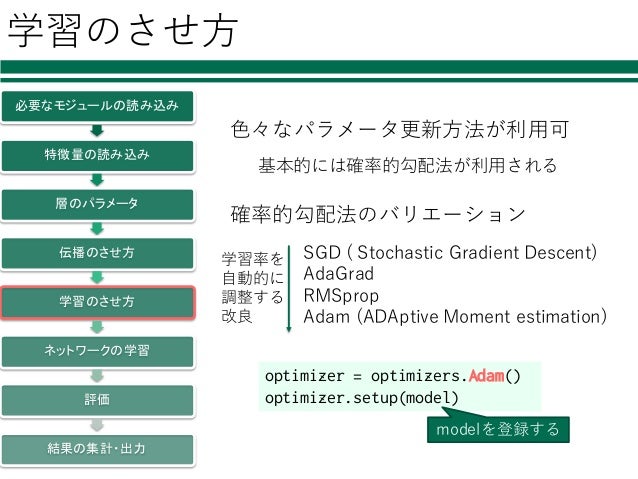

51. 51. 学習のさせ⽅ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 optimizer = optimizers.Adam() optimizer.setup(model) SGD ( Stochastic Gradient Descent) AdaGrad RMSprop Adam (ADAptive Moment estimation) modelを登録する ⾊々なパラメータ更新⽅法が利⽤可 学習率を ⾃動的に 調整する 改良 基本的には確率的勾配法が利⽤される 確率的勾配法のバリエーション

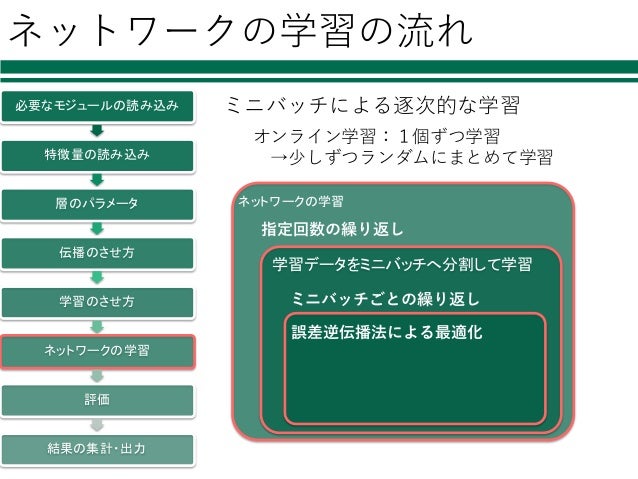

52. 52. ネットワークの学習の流れ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 ミニバッチによる逐次的な学習 オンライン学習：１個ずつ学習 →少しずつランダムにまとめて学習 ネットワークの学習 学習データをミニバッチへ分割して学習 指定回数の繰り返し ミニバッチごとの繰り返し 誤差逆伝播法による最適化

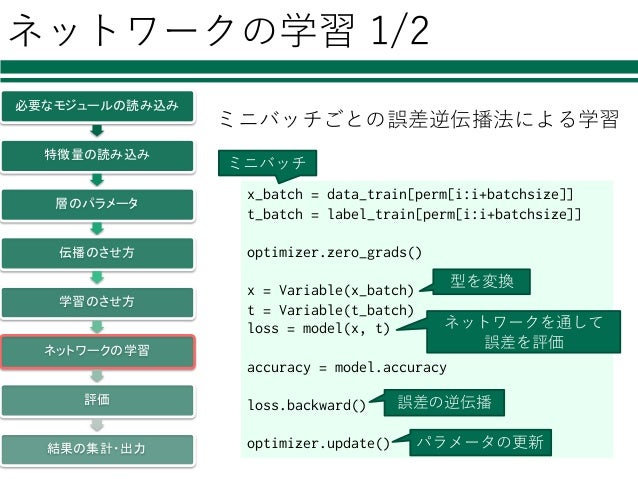

53. 53. ネットワークの学習 1/2 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 x_batch = data_train[perm[i:i+batchsize]] t_batch = label_train[perm[i:i+batchsize]] optimizer.zero_grads() x = Variable(x_batch) t = Variable(t_batch) loss = model(x, t) accuracy = model.accuracy loss.backward() optimizer.update() ミニバッチごとの誤差逆伝播法による学習 ミニバッチ 型を変換 ネットワークを通して 誤差を評価 誤差の逆伝播 パラメータの更新
54. 54. ネットワークの学習の流れ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 ミニバッチによる逐次的な学習 ネットワークの学習 学習データをミニバッチへ分割して学習 指定回数の繰り返し ミニバッチごとの繰り返し 誤差逆伝播法による最適化 オンライン学習：１個ずつ学習 →少しずつランダムにまとめて学習

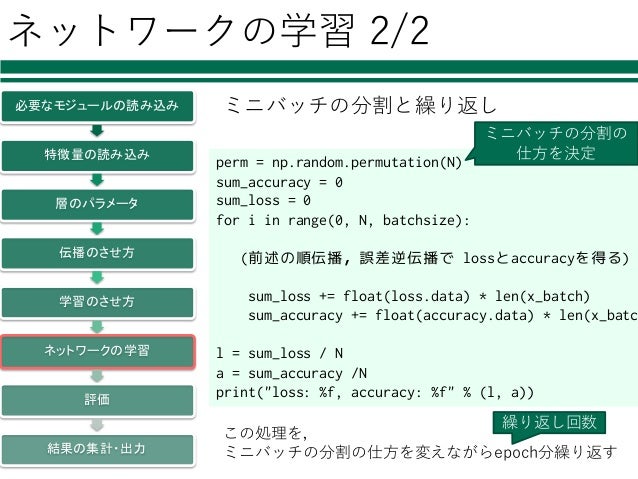

55. 55. ネットワークの学習 2/2 perm = np.random.permutation(N) sum_accuracy = 0 sum_loss = 0 for i in range(0, N, batchsize): (前述の順伝播，誤差逆伝播で lossとaccuracyを得る) sum_loss += float(loss.data) * len(x_batch) sum_accuracy += float(accuracy.data) * len(x_batc l = sum_loss / N a = sum_accuracy /N print("loss: %f, accuracy: %f" % (l, a)) ミニバッチの分割の 仕⽅を決定 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 ミニバッチの分割と繰り返し この処理を， ミニバッチの分割の仕⽅を変えながらepoch分繰り返す 繰り返し回数
56. 56. ネットワークの学習の流れ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 ミニバッチによる逐次的な学習 ネットワークの学習 学習データをミニバッチへ分割して学習 指定回数の繰り返し ミニバッチごとの繰り返し 誤差逆伝播法による最適化 オンライン学習：１個ずつ学習 →少しずつランダムにまとめて学習

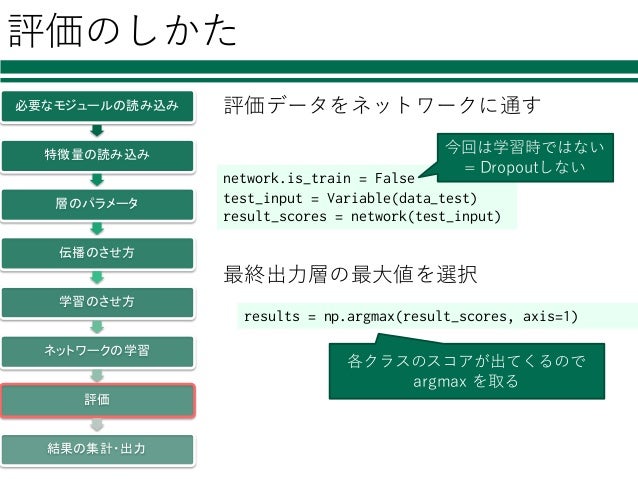

57. 57. 評価のしかた network.is_train = False test_input = Variable(data_test) result_scores = network(test_input) 各クラスのスコアが出てくるので argmax を取る 今回は学習時ではない = Dropoutしない results = np.argmax(result_scores, axis=1) 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 評価データをネットワークに通す 最終出⼒層の最⼤値を選択

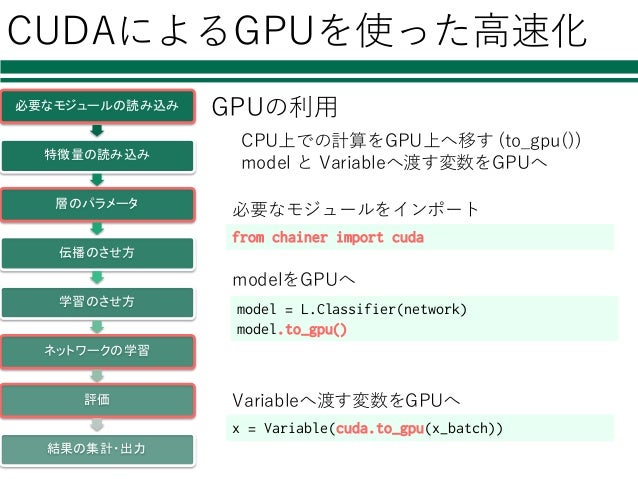

58. 58. CUDAによるGPUを使った⾼速化 model = L.Classifier(network) model.to_gpu() x = Variable(cuda.to_gpu(x_batch)) 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 CPU上での計算をGPU上へ移す (to_gpu()) model と Variableへ渡す変数をGPUへ GPUの利⽤ from chainer import cuda 必要なモジュールをインポート modelをGPUへ Variableへ渡す変数をGPUへ

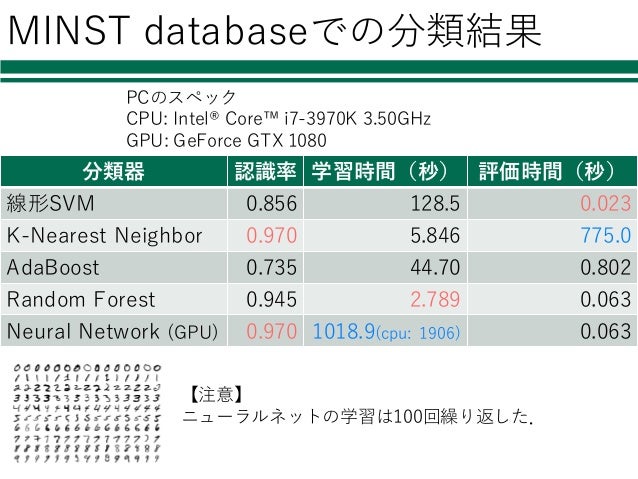

59. 59. MINST databaseでの分類結果 分類器 認識率 学習時間（秒） 評価時間（秒） 線形SVM 0.856 128.5 0.023 K-Nearest Neighbor 0.970 5.846 775.0 AdaBoost 0.735 44.70 0.802 Random Forest 0.945 2.789 0.063 Neural Network (GPU) 0.970 1018.9(cpu: 1906) 0.063 【注意】 ニューラルネットの学習は100回繰り返した． PCのスペック CPU: Intel® Core™ i7-3970K 3.50GHz GPU: GeForce GTX 1080
60. 60. KERASでの実装

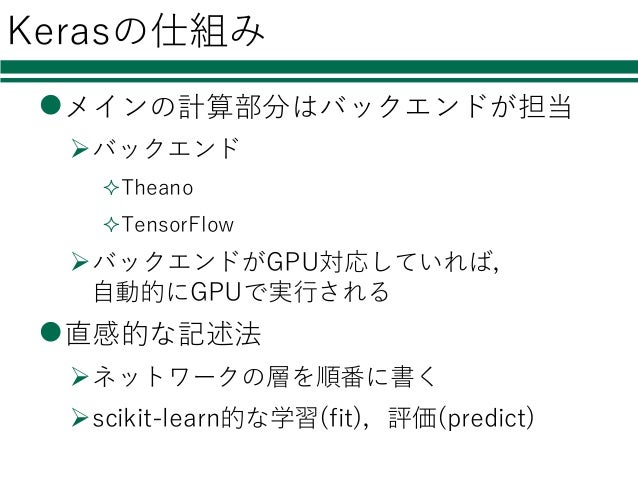

61. 61. Kerasの仕組み lメインの計算部分はバックエンドが担当 Øバックエンド ²Theano ²TensorFlow ØバックエンドがGPU対応していれば， ⾃動的にGPUで実⾏される l直感的な記述法 Øネットワークの層を順番に書く Øscikit-learn的な学習(fit)，評価(predict)

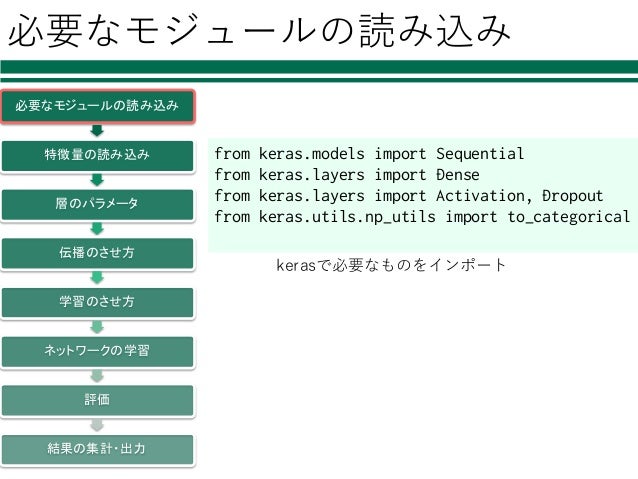

62. 62. 必要なモジュールの読み込み 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 from keras.models import Sequential from keras.layers import Dense from keras.layers import Activation, Dropout from keras.utils.np_utils import to_categorical kerasで必要なものをインポート

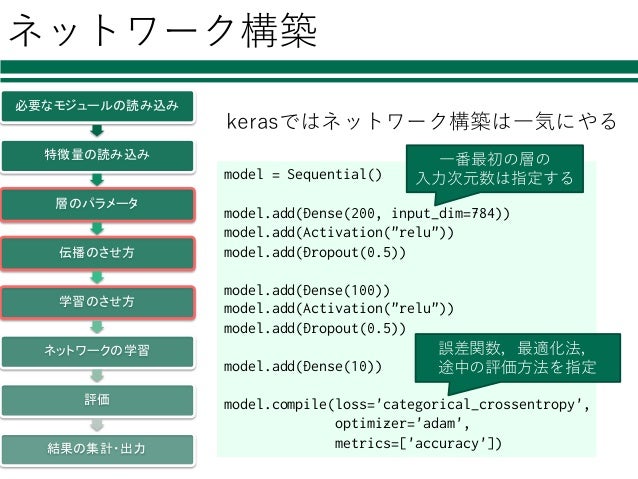

63. 63. ネットワーク構築 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 kerasではネットワーク構築は⼀気にやる model = Sequential() model.add(Dense(200, input_dim=784)) model.add(Activation("relu")) model.add(Dropout(0.5)) model.add(Dense(100)) model.add(Activation("relu")) model.add(Dropout(0.5)) model.add(Dense(10)) model.compile(loss='categorical_crossentropy', optimizer='adam', metrics=['accuracy']) ⼀番最初の層の ⼊⼒次元数は指定する 誤差関数，最適化法， 途中の評価⽅法を指定
64. 64. ネットワークの学習・評価 model.fit(data_train, label_train_category, nb_epoch=100, batch_size=100, verbose=1) ミニバッチの分割の 仕⽅を決定 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 Kerasでの学習・評価は⾮常に簡単 results = model.predict_classes(data_test, verbose=1) 学習 評価 繰り返し回数 途中状態の可視化 label_test_category = to_categorical(label_test) ラベルの変換 多クラスの時クラス番号は カテゴリベクトルにしておく

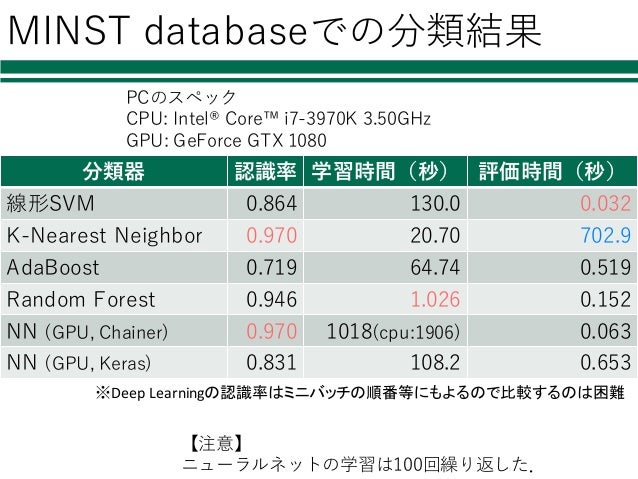

65. 65. MINST databaseでの分類結果 分類器 認識率 学習時間（秒） 評価時間（秒） 線形SVM 0.864 130.0 0.032 K-Nearest Neighbor 0.970 20.70 702.9 AdaBoost 0.719 64.74 0.519 Random Forest 0.946 1.026 0.152 NN (GPU, Chainer) 0.970 1018(cpu:1906) 0.063 NN (GPU, Keras) 0.831 108.2 0.653 【注意】 ニューラルネットの学習は100回繰り返した． PCのスペック CPU: Intel® Core™ i7-3970K 3.50GHz GPU: GeForce GTX 1080 ※Deep Learningの認識率はミニバッチの順番等にもよるので比較するのは困難

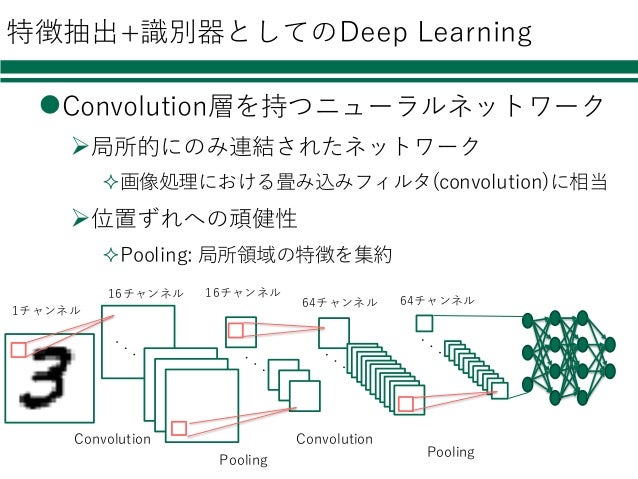

66. 66. 特徴抽出+識別器としてのDeep Learning lConvolution層を持つニューラルネットワーク Ø局所的にのみ連結されたネットワーク ²画像処理における畳み込みフィルタ(convolution)に相当 Ø位置ずれへの頑健性 ²Pooling: 局所領域の特徴を集約 16チャンネル 1チャンネル Convolution Pooling 64チャンネル 16チャンネル Convolution Pooling 64チャンネル

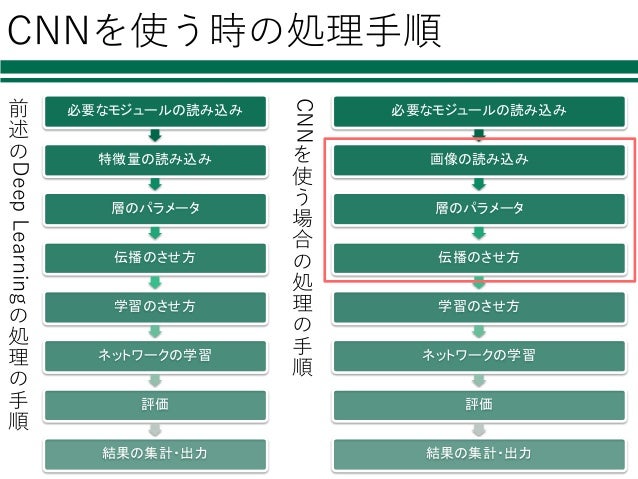

67. 67. CNNを使う時の処理⼿順 必要なモジュールの読み込み 画像の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 前 述 の DeepLearning の 処 理 の ⼿ 順 CNN を 使 う 場 合 の 処 理 の ⼿ 順 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力

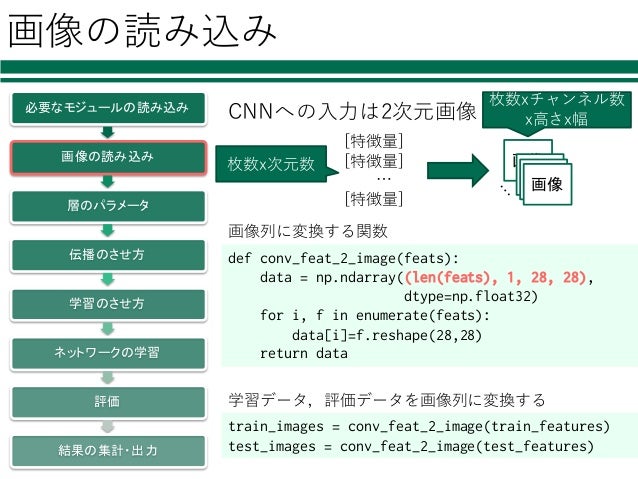

68. 68. 画像の読み込み 必要なモジュールの読み込み 画像の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 def conv_feat_2_image(feats): data = np.ndarray((len(feats), 1, 28, 28), dtype=np.float32) for i, f in enumerate(feats): data[i]=f.reshape(28,28) return data train_images = conv_feat_2_image(train_features) test_images = conv_feat_2_image(test_features) 学習データ，評価データを画像列に変換する 画像列に変換する関数 CNNへの⼊⼒は2次元画像 [特徴量] [特徴量] … [特徴量] 画像 画像画像画像 枚数xチャンネル数 x⾼さx幅 枚数x次元数
69. 69. CHAINERでの実装

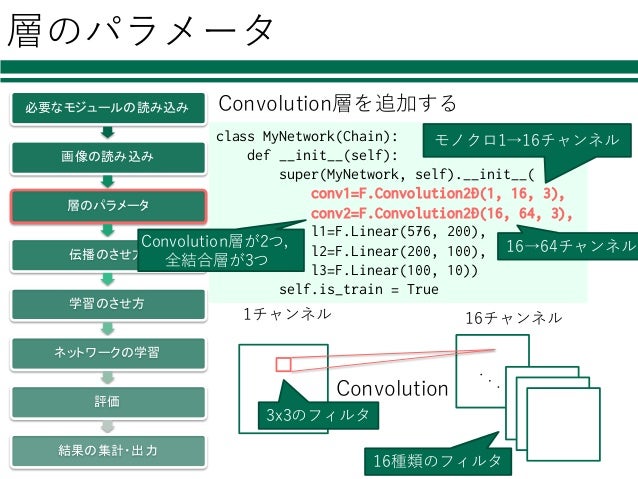

70. 70. 層のパラメータ 必要なモジュールの読み込み 画像の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 class MyNetwork(Chain): def __init__(self): super(MyNetwork, self).__init__( conv1=F.Convolution2D(1, 16, 3), conv2=F.Convolution2D(16, 64, 3), l1=F.Linear(576, 200), l2=F.Linear(200, 100), l3=F.Linear(100, 10)) self.is_train = True Convolution層が2つ， 全結合層が3つ モノクロ1→16チャンネル 16→64チャンネル 16チャンネル1チャンネル Convolution 3x3のフィルタ 16種類のフィルタ Convolution層を追加する

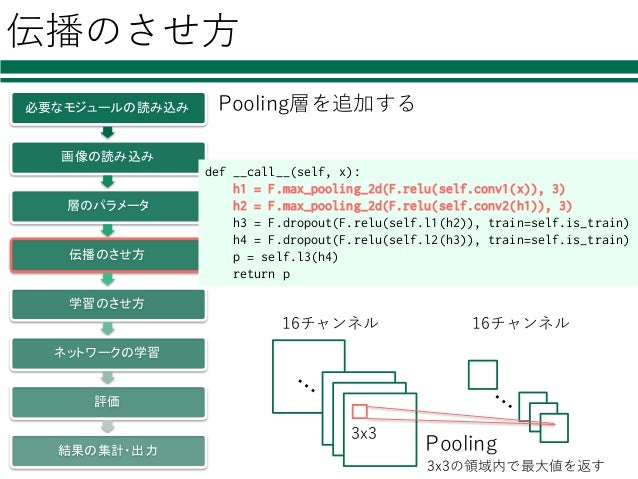

71. 71. 伝播のさせ⽅ 必要なモジュールの読み込み 画像の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 Pooling層を追加する def __call__(self, x): h1 = F.max_pooling_2d(F.relu(self.conv1(x)), 3) h2 = F.max_pooling_2d(F.relu(self.conv2(h1)), 3) h3 = F.dropout(F.relu(self.l1(h2)), train=self.is_train) h4 = F.dropout(F.relu(self.l2(h3)), train=self.is_train) p = self.l3(h4) return p 16チャンネル 16チャンネル Pooling 3x3 3x3の領域内で最⼤値を返す

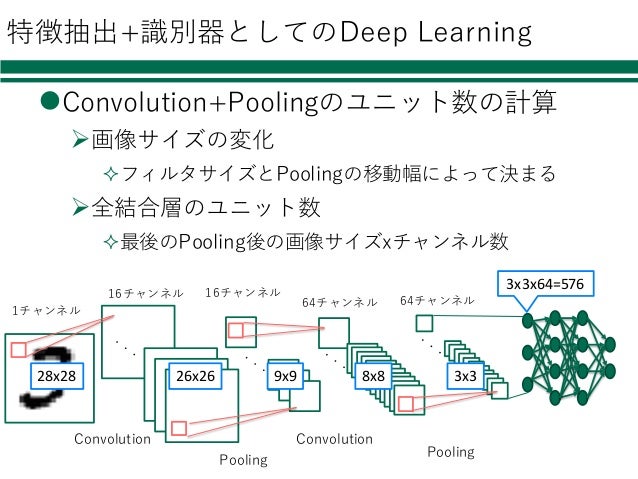

72. 72. 特徴抽出+識別器としてのDeep Learning lConvolution+Poolingのユニット数の計算 Ø画像サイズの変化 ²フィルタサイズとPoolingの移動幅によって決まる Ø全結合層のユニット数 ²最後のPooling後の画像サイズxチャンネル数 16チャンネル 1チャンネル Convolution Pooling 64チャンネル 16チャンネル Convolution Pooling 64チャンネル 28x28 26x26 9x9 8x8 3x3 3x3x64=576
73. 73. KERASでの実装

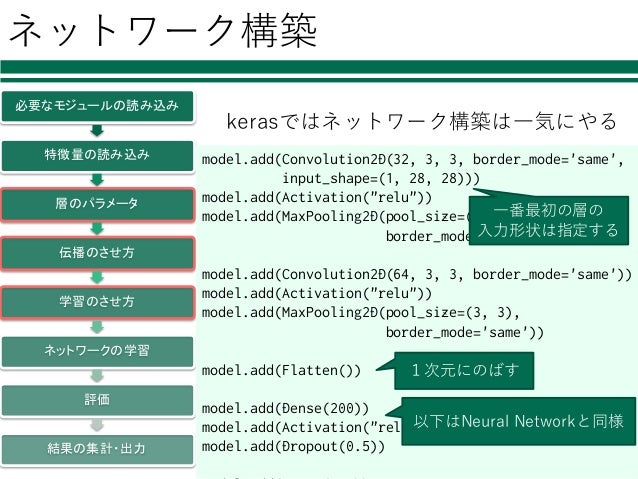

74. 74. ネットワーク構築 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 kerasではネットワーク構築は⼀気にやる model.add(Convolution2D(32, 3, 3, border_mode='same', input_shape=(1, 28, 28))) model.add(Activation("relu")) model.add(MaxPooling2D(pool_size=(3, 3), border_mode='same')) model.add(Convolution2D(64, 3, 3, border_mode='same')) model.add(Activation("relu")) model.add(MaxPooling2D(pool_size=(3, 3), border_mode='same')) model.add(Flatten()) model.add(Dense(200)) model.add(Activation("relu")) model.add(Dropout(0.5)) ⼀番最初の層の ⼊⼒形状は指定する 以下はNeural Networkと同様 １次元にのばす

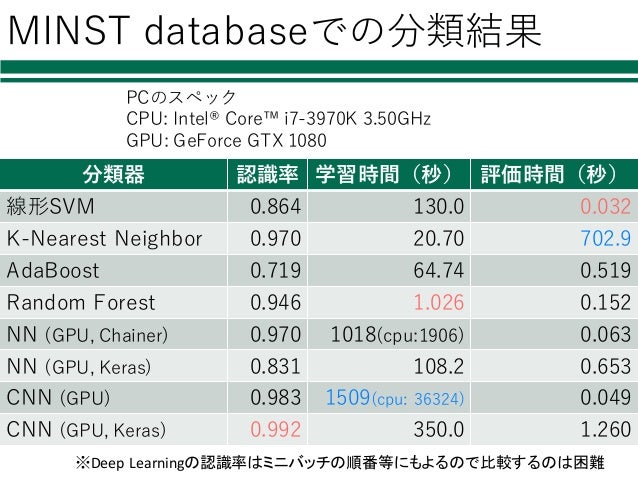

75. 75. MINST databaseでの分類結果 分類器 認識率 学習時間（秒） 評価時間（秒） 線形SVM 0.864 130.0 0.032 K-Nearest Neighbor 0.970 20.70 702.9 AdaBoost 0.719 64.74 0.519 Random Forest 0.946 1.026 0.152 NN (GPU, Chainer) 0.970 1018(cpu:1906) 0.063 NN (GPU, Keras) 0.831 108.2 0.653 CNN (GPU) 0.983 1509(cpu: 36324) 0.049 CNN (GPU, Keras) 0.992 350.0 1.260 PCのスペック CPU: Intel® Core™ i7-3970K 3.50GHz GPU: GeForce GTX 1080 ※Deep Learningの認識率はミニバッチの順番等にもよるので比較するのは困難

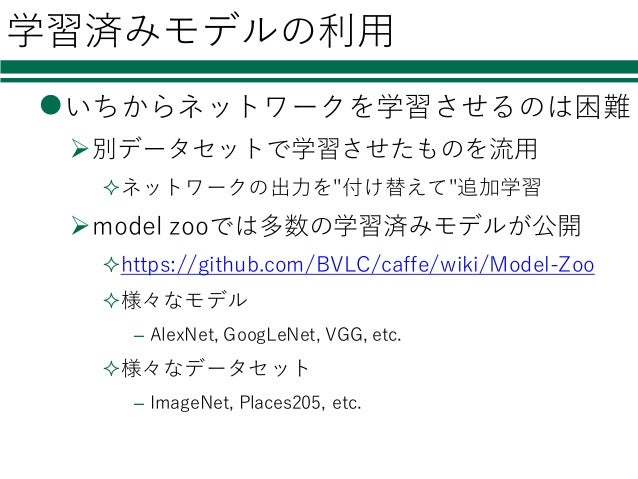

76. 76. 学習済みモデルの利⽤ lいちからネットワークを学習させるのは困難 Ø別データセットで学習させたものを流⽤ ²ネットワークの出⼒を"付け替えて"追加学習 Ømodel zooでは多数の学習済みモデルが公開 ²https://github.com/BVLC/caffe/wiki/Model-Zoo ²様々なモデル – AlexNet, GoogLeNet, VGG, etc. ²様々なデータセット – ImageNet, Places205, etc.

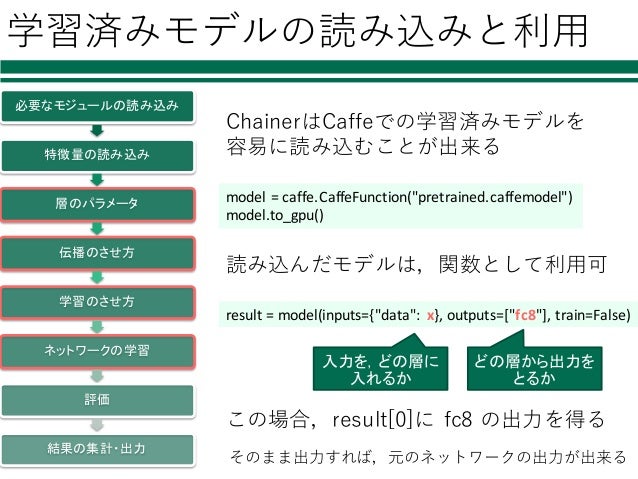

77. 77. 学習済みモデルの読み込みと利⽤ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 model = caffe.CaffeFunction("pretrained.caffemodel") model.to_gpu() ChainerはCaffeでの学習済みモデルを 容易に読み込むことが出来る 読み込んだモデルは，関数として利⽤可 result = model(inputs={"data": x}, outputs=["fc8"], train=False) 入力を，どの層に 入れるか どの層から出力を とるか この場合，result[0]に fc8 の出⼒を得る そのまま出⼒すれば，元のネットワークの出⼒が出来る

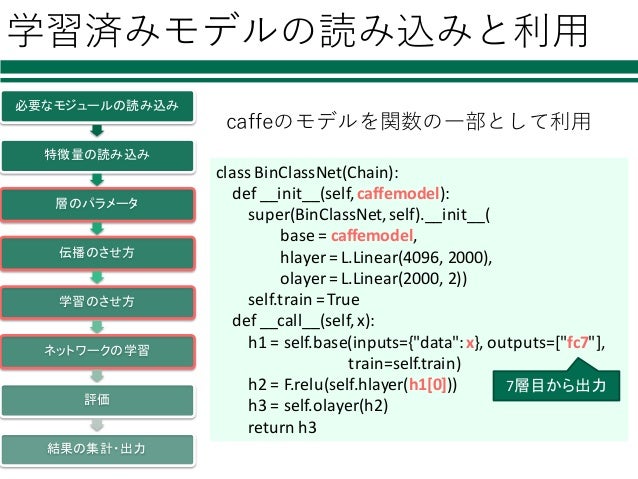

78. 78. 学習済みモデルの読み込みと利⽤ 必要なモジュールの読み込み 特徴量の読み込み 層のパラメータ 伝播のさせ方 学習のさせ方 ネットワークの学習 評価 結果の集計・出力 caffeのモデルを関数の⼀部として利⽤ class BinClassNet(Chain): def __init__(self, caffemodel): super(BinClassNet, self).__init__( base = caffemodel, hlayer = L.Linear(4096, 2000), olayer = L.Linear(2000, 2)) self.train = True def __call__(self, x): h1 = self.base(inputs={"data": x}, outputs=["fc7"], train=self.train) h2 = F.relu(self.hlayer(h1[0])) h3 = self.olayer(h2) return h3 7層目から出力

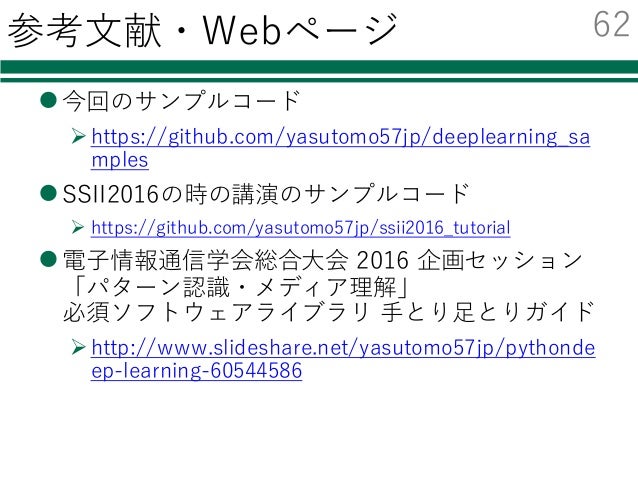

79. 79. 参考⽂献・Webページ l今回のサンプルコード Øhttps://github.com/yasutomo57jp/deeplearning_sa mples lSSII2016の時の講演のサンプルコード Ø https://github.com/yasutomo57jp/ssii2016_tutorial l電⼦情報通信学会総合⼤会 2016 企画セッション 「パターン認識・メディア理解」 必須ソフトウェアライブラリ ⼿とり⾜とりガイド Øhttp://www.slideshare.net/yasutomo57jp/pythonde ep-learning-60544586 62

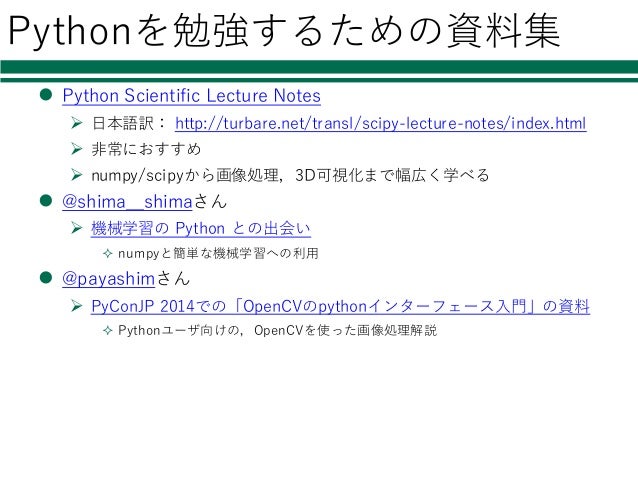

80. 80. Pythonを勉強するための資料集 l Python Scientific Lecture Notes Ø ⽇本語訳： http://turbare.net/transl/scipy-lecture-notes/index.html Ø ⾮常におすすめ Ø numpy/scipyから画像処理，3D可視化まで幅広く学べる l @shima__shimaさん Ø 機械学習の Python との出会い ² numpyと簡単な機械学習への利⽤ l @payashimさん Ø PyConJP 2014での「OpenCVのpythonインターフェース⼊⾨」の資料 ² Pythonユーザ向けの，OpenCVを使った画像処理解説

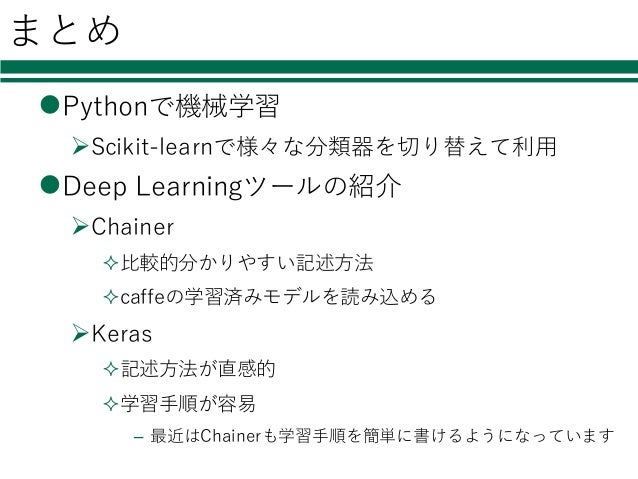

81. 81. まとめ lPythonで機械学習 ØScikit-learnで様々な分類器を切り替えて利⽤ lDeep Learningツールの紹介 ØChainer ²⽐較的分かりやすい記述⽅法 ²caffeの学習済みモデルを読み込める ØKeras ²記述⽅法が直感的 ²学習⼿順が容易 – 最近はChainerも学習⼿順を簡単に書けるようになっています
