異常検知と変化検知 9章部分空間法による変化点検知

1. 9章部分空間法による変化検知機械学習プロフェッショナルシリーズ輪読会異常検知と変化検知 2015-11-18 @hagino3000 (Takashi Nishibayashi)

2. お前だれよ Twitter @hagino3000 facebook Takashi Nishibayashi work at VOYAGE GROUP 普段扱ってるデータネット広告配信のログ

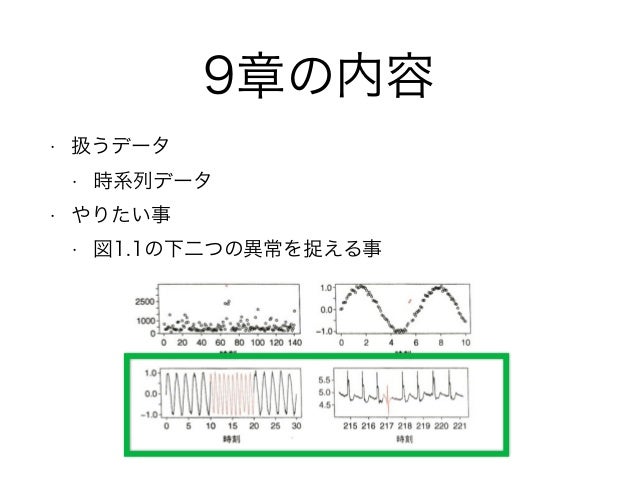

3. 9章の内容 • 扱うデータ • 時系列データ • やりたい事 • 図1.1の下二つの異常を捉える事

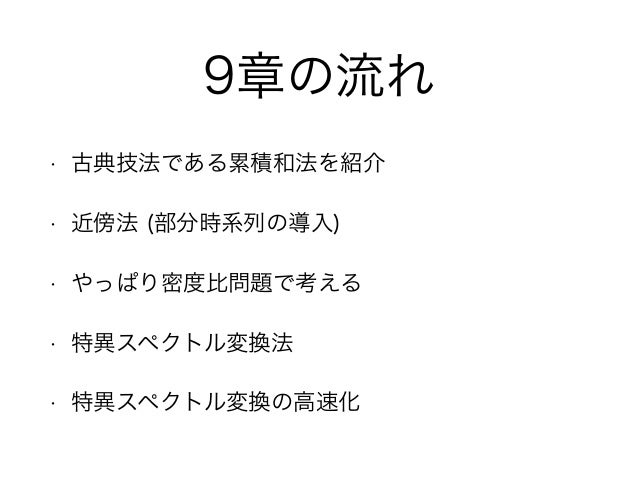

4. 9章の流れ • 古典技法である累積和法を紹介 • 近傍法 (部分時系列の導入) • やっぱり密度比問題で考える • 特異スペクトル変換法 • 特異スペクトル変換の高速化

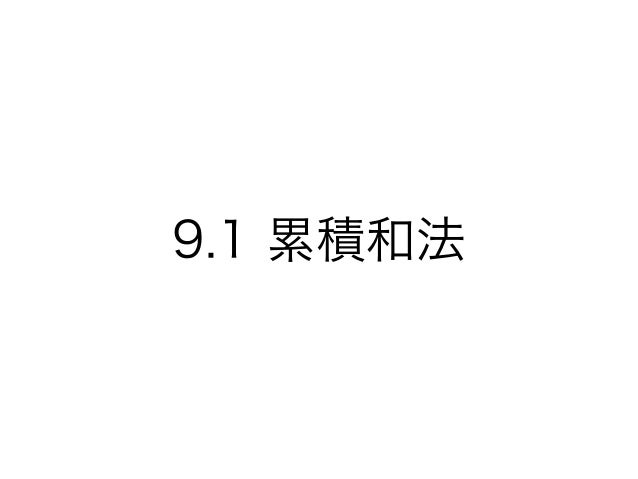

5. 9.1 累積和法

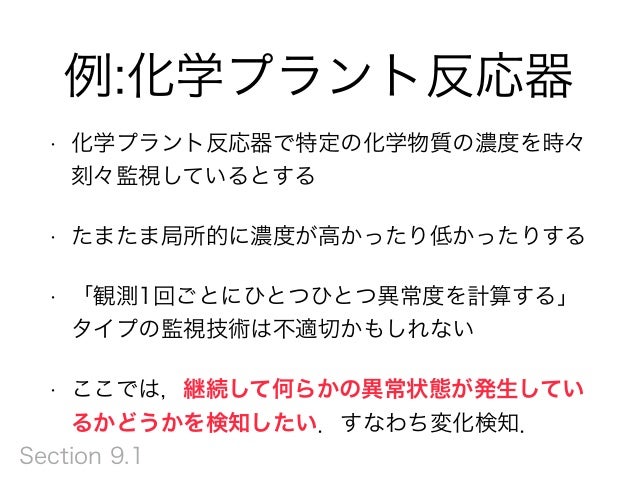

6. 例:化学プラント反応器 • 化学プラント反応器で特定の化学物質の濃度を時々刻々監視しているとする • たまたま局所的に濃度が高かったり低かったりする • 「観測1回ごとにひとつひとつ異常度を計算する」タイプの監視技術は不適切かもしれない • ここでは，継続して何らかの異常状態が発生しているかどうかを検知したい．すなわち変化検知． Section 9.1

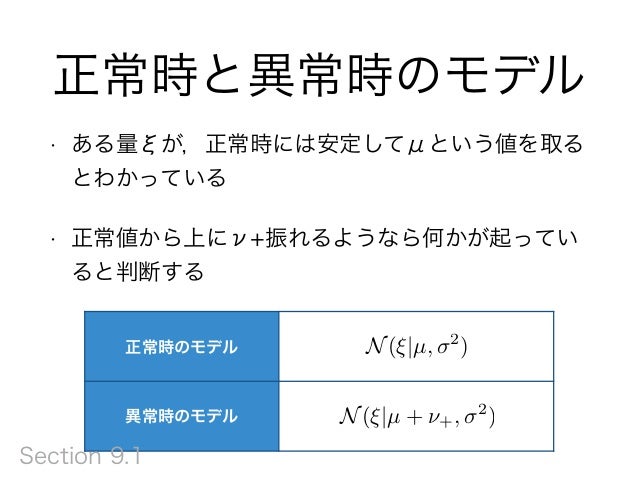

7. 正常時と異常時のモデル • ある量ξが，正常時には安定してμという値を取るとわかっている • 正常値から上にν+振れるようなら何かが起っていると判断する N(⇠|µ, 2 ) N(⇠|µ + ⌫+, 2 ) 正常時のモデル異常時のモデル Section 9.1

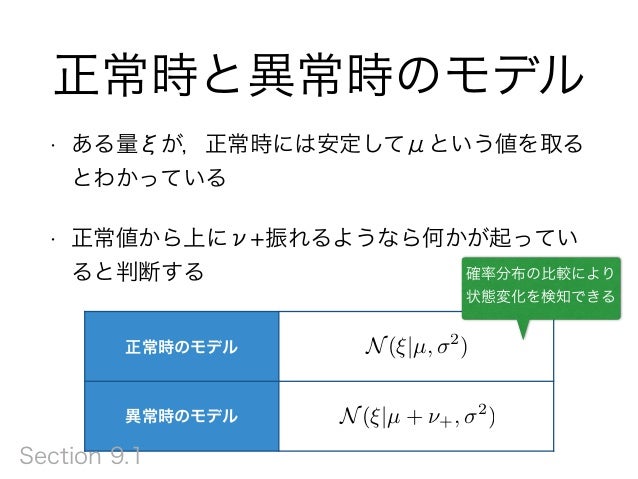

8. 正常時と異常時のモデル • ある量ξが，正常時には安定してμという値を取るとわかっている • 正常値から上にν+振れるようなら何かが起っていると判断する N(⇠|µ, 2 ) N(⇠|µ + ⌫+, 2 ) 正常時のモデル異常時のモデル確率分布の比較により状態変化を検知できる Section 9.1

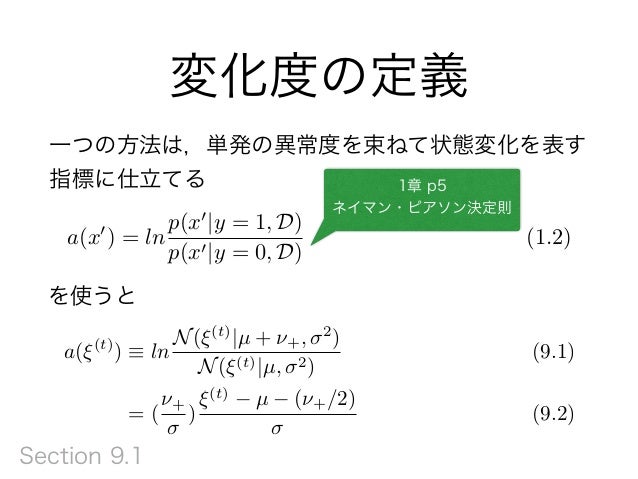

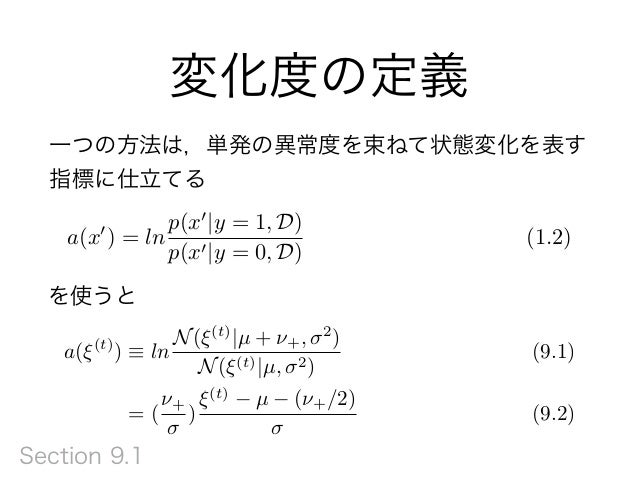

9. 変化度の定義 a(x0 ) = ln p(x0 |y = 1, D) p(x0|y = 0, D) (1.2) を使うと a(⇠(t) ) ⌘ ln N(⇠(t) |µ + ⌫+, 2 ) N(⇠(t)|µ, 2) (9.1) = ( ⌫+ ) ⇠(t) µ (⌫+/2) (9.2) 一つの方法は，単発の異常度を束ねて状態変化を表す指標に仕立てる Section 9.1

10. 変化度の定義 a(x0 ) = ln p(x0 |y = 1, D) p(x0|y = 0, D) (1.2) を使うと 1章 p5 ネイマン・ピアソン決定則 a(⇠(t) ) ⌘ ln N(⇠(t) |µ + ⌫+, 2 ) N(⇠(t)|µ, 2) (9.1) = ( ⌫+ ) ⇠(t) µ (⌫+/2) (9.2) 一つの方法は，単発の異常度を束ねて状態変化を表す指標に仕立てる Section 9.1

11. 変化度の定義 a(x0 ) = ln p(x0 |y = 1, D) p(x0|y = 0, D) (1.2) を使うと 1章 p5 ネイマン・ピアソン決定則 a(⇠(t) ) ⌘ ln N(⇠(t) |µ + ⌫+, 2 ) N(⇠(t)|µ, 2) (9.1) = ( ⌫+ ) ⇠(t) µ (⌫+/2) (9.2) 時刻tにおける観測地ξの単発の異常度(正誤あり) 一つの方法は，単発の異常度を束ねて状態変化を表す指標に仕立てる Section 9.1

12. 変化度の定義 (続き) 異常状態が続くと，異常度は継続して正の値を取るため，時刻tにおける変化度は漸化式の形にできる a (t) + ⌘ h a (t 1) + + a(⇠(t) ) i + (9.3) = h⇥ a (t 2) + + a(⇠(t 1) ) ⇤ + + a(⇠(t) ) i + = h⇥ [a (t 3) + + a(⇠(t 2) )]+ + a(⇠(t 1) ) ⇤ + + a(⇠(t) ) i + = ... [・]+はカッコの中が正なら何もせず，負ならゼロにする Section 9.1

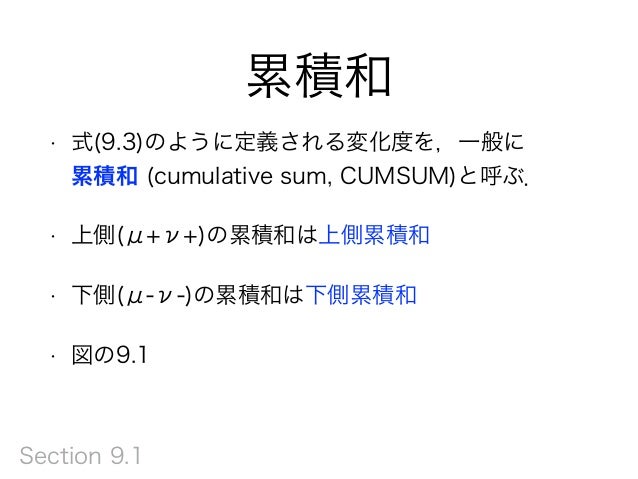

13. 累積和 • 式(9.3)のように定義される変化度を，一般に  累積和 (cumulative sum, CUMSUM)と呼ぶ． • 上側(μ+ν+)の累積和は上側累積和 • 下側(μ-ν-)の累積和は下側累積和 • 図の9.1 Section 9.1

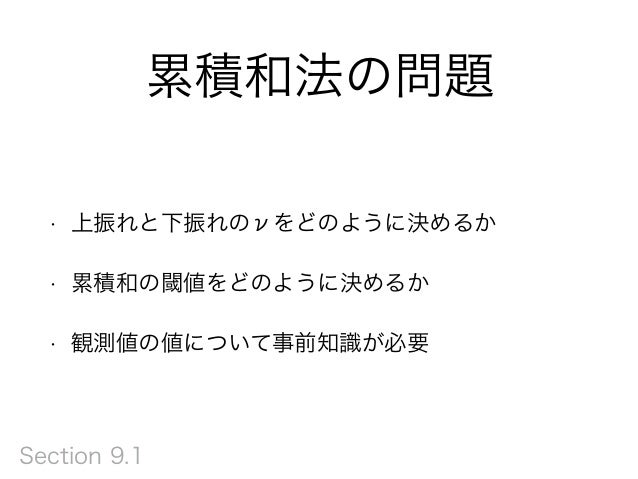

14. 累積和法の問題 • 上振れと下振れのνをどのように決めるか • 累積和の閾値をどのように決めるか • 観測値の値について事前知識が必要 Section 9.1

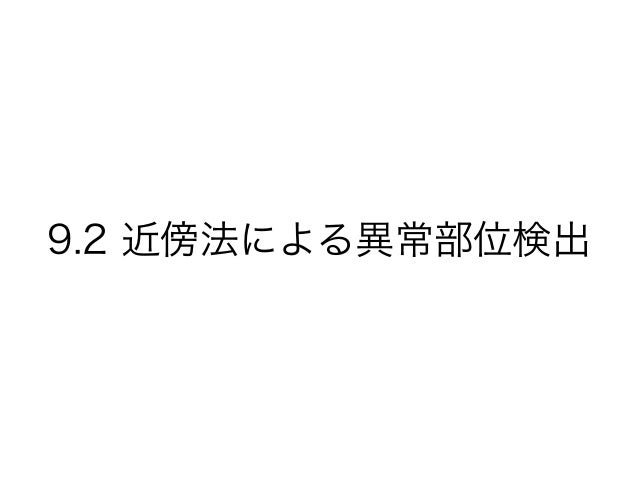

15. 9.2 近傍法による異常部位検出

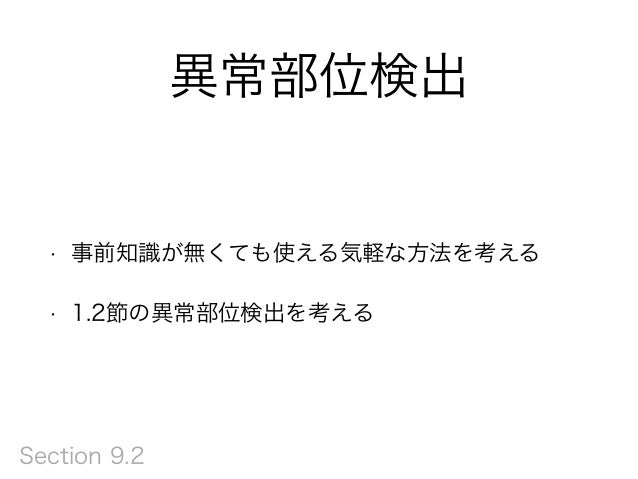

16. 異常部位検出 • 事前知識が無くても使える気軽な方法を考える • 1.2節の異常部位検出を考える Section 9.2

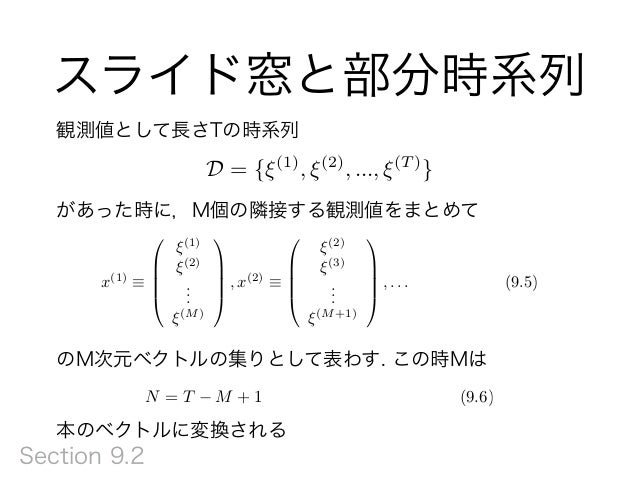

17. スライド窓と部分時系列観測値として長さTの時系列 D = {⇠(1) , ⇠(2) , ..., ⇠(T ) } があった時に，M個の隣接する観測値をまとめて x(1) ⌘ 0 B B B @ ⇠(1) ⇠(2) ... ⇠(M) 1 C C C A , x(2) ⌘ 0 B B B @ ⇠(2) ⇠(3) ... ⇠(M+1) 1 C C C A , . . . (9.5) のM次元ベクトルの集りとして表わす. この時Mは N = T M + 1 (9.6) 本のベクトルに変換される Section 9.2

18. スライド窓と部分時系列 (続き) 3 1 4 1 5 9 2 6 5 3 5 8 9 7 0 (例)長さ15の時系列データについて5個の隣接した観測値をまとめる 3 1 4 1 5 9 2 6 5 3 5 8 9 7 0 x(1) x(2) … 15本の5次元ベクトルができる Section 9.2

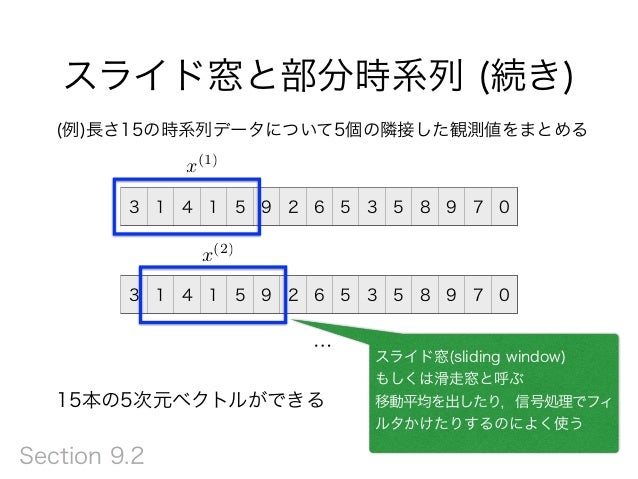

19. スライド窓と部分時系列 (続き) 3 1 4 1 5 9 2 6 5 3 5 8 9 7 0 (例)長さ15の時系列データについて5個の隣接した観測値をまとめる 3 1 4 1 5 9 2 6 5 3 5 8 9 7 0 x(1) x(2) … 15本の5次元ベクトルができるスライド窓(sliding window) もしくは滑走窓と呼ぶ移動平均を出したり，信号処理でフィルタかけたりするのによく使う Section 9.2

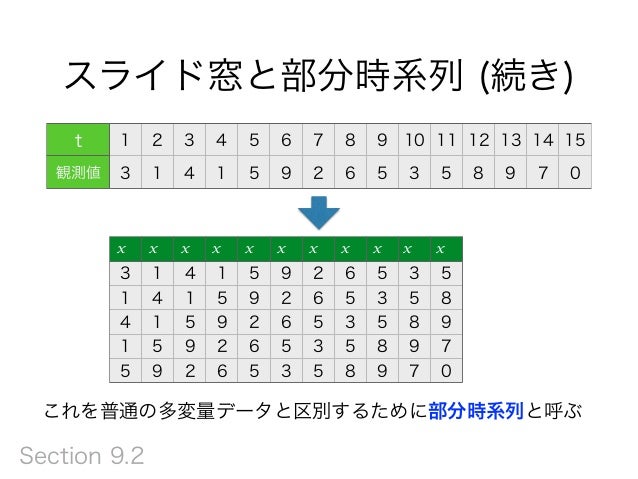

20. スライド窓と部分時系列 (続き) t 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 観測値 3 1 4 1 5 9 2 6 5 3 5 8 9 7 0 x x x x x x x x x x x 3 1 4 1 5 9 2 6 5 3 5 1 4 1 5 9 2 6 5 3 5 8 4 1 5 9 2 6 5 3 5 8 9 1 5 9 2 6 5 3 5 8 9 7 5 9 2 6 5 3 5 8 9 7 0 これを普通の多変量データと区別するために部分時系列と呼ぶ Section 9.2

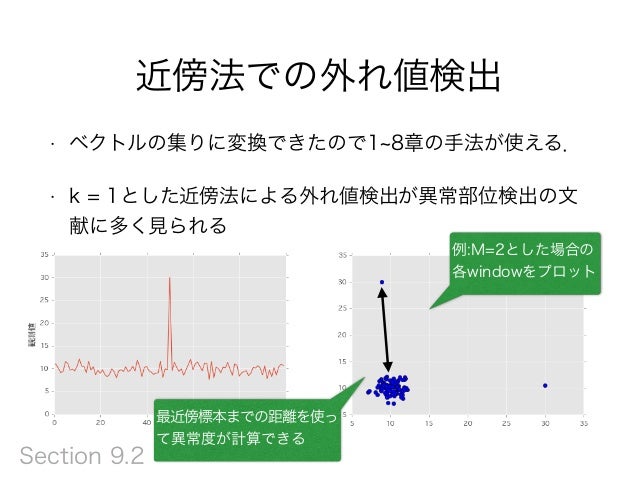

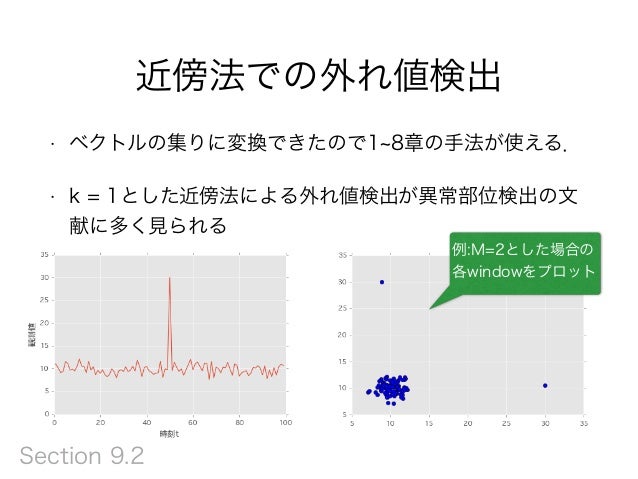

21. 近傍法での外れ値検出 • ベクトルの集りに変換できたので1 8章の手法が使える． • k = 1とした近傍法による外れ値検出が異常部位検出の文献に多く見られる例:M=2とした場合の各windowをプロット Section 9.2

22. 近傍法での外れ値検出 • ベクトルの集りに変換できたので1 8章の手法が使える． • k = 1とした近傍法による外れ値検出が異常部位検出の文献に多く見られる例:M=2とした場合の各windowをプロット最近傍標本までの距離を使って異常度が計算できる Section 9.2

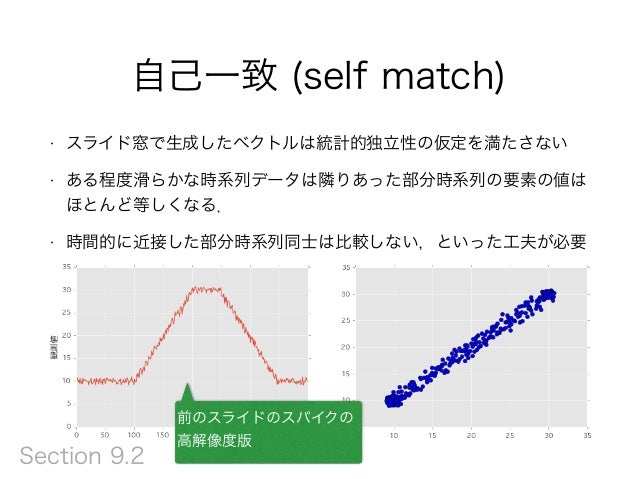

23. 自己一致 (self match) • スライド窓で生成したベクトルは統計的独立性の仮定を満たさない • ある程度滑らかな時系列データは隣りあった部分時系列の要素の値はほとんど等しくなる． • 時間的に近接した部分時系列同士は比較しない，といった工夫が必要前のスライドのスパイクの高解像度版 Section 9.2

24. 9.3 変化検知問題と密度比

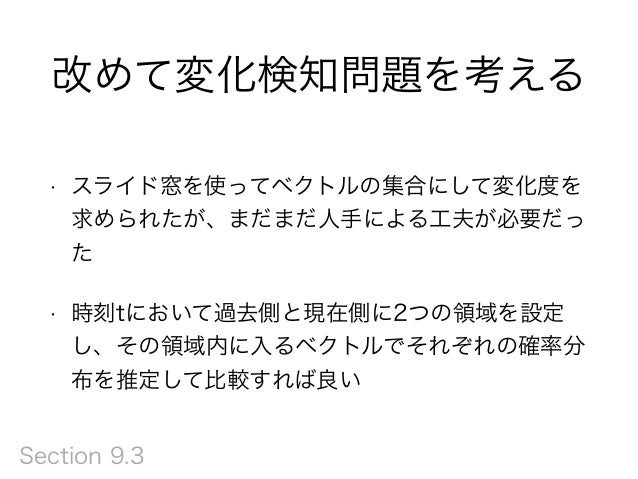

25. 改めて変化検知問題を考える • スライド窓を使ってベクトルの集合にして変化度を求められたが、まだまだ人手による工夫が必要だった • 時刻tにおいて過去側と現在側に2つの領域を設定し、その領域内に入るベクトルでそれぞれの確率分布を推定して比較すれば良い Section 9.3

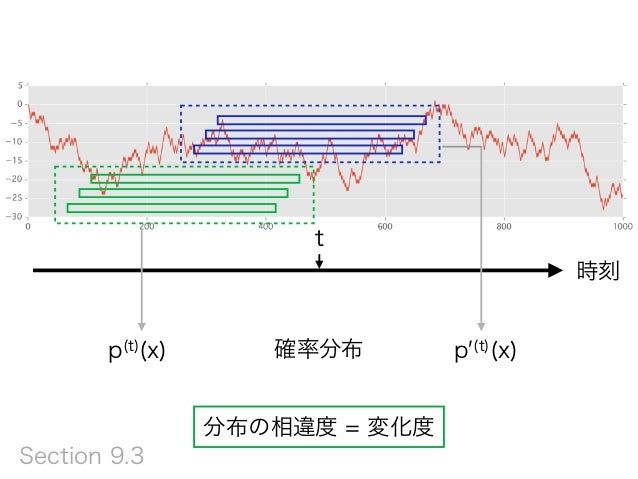

26. 時刻 t p(t)(x) 確率分布 p (t)(x) 分布の相違度 = 変化度 Section 9.3

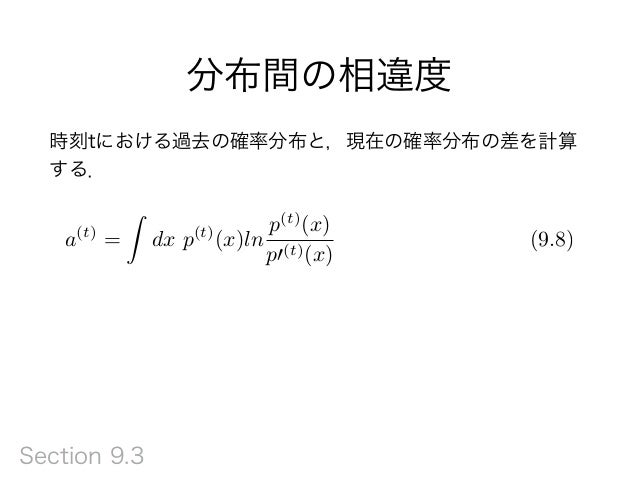

27. 分布間の相違度時刻tにおける過去の確率分布と，現在の確率分布の差を計算する． a(t) = Z dx p(t) (x)ln p(t) (x) p0(t)(x) (9.8) Section 9.3

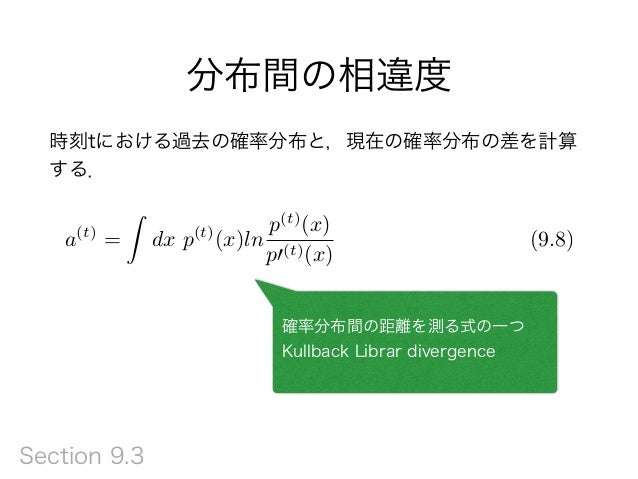

28. 分布間の相違度時刻tにおける過去の確率分布と，現在の確率分布の差を計算する． a(t) = Z dx p(t) (x)ln p(t) (x) p0(t)(x) (9.8) 確率分布間の距離を測る式の一つ Kullback Librar divergence Section 9.3

29. 9.4 特異スペクトル変換法

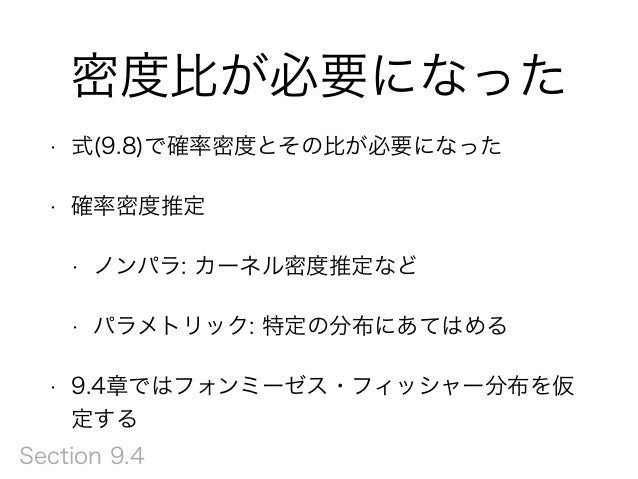

30. 密度比が必要になった • 式(9.8)で確率密度とその比が必要になった • 確率密度推定 • ノンパラ: カーネル密度推定など • パラメトリック: 特定の分布にあてはめる • 9.4章ではフォンミーゼス・フィッシャー分布を仮定する Section 9.4

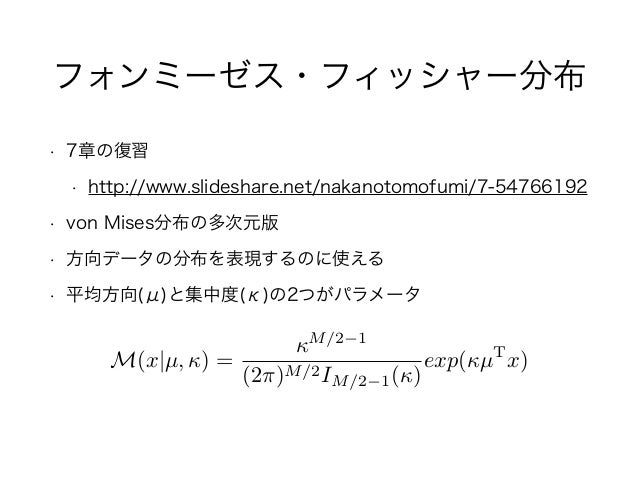

31. フォンミーゼス・フィッシャー分布 • 7章の復習 • http://www.slideshare.net/nakanotomofumi/7-54766192 • von Mises分布の多次元版 • 方向データの分布を表現するのに使える • 平均方向(μ)と集中度(κ)の2つがパラメータ M(x|µ, ) = M/2 1 (2⇡)M/2IM/2 1() exp(µT x)

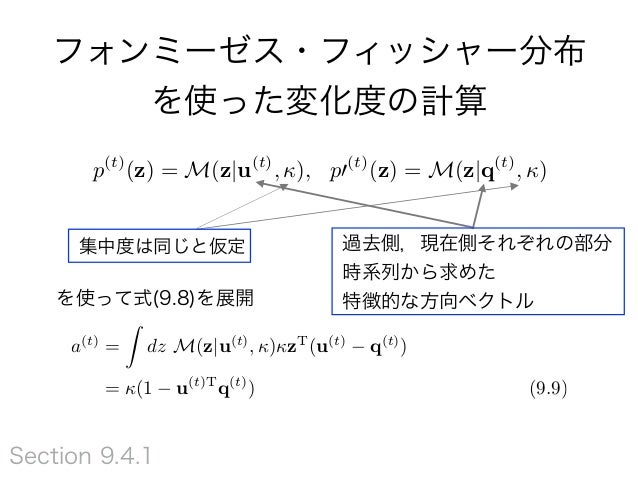

32. フォンミーゼス・フィッシャー分布を使った変化度の計算 p(t) (z) = M(z|u(t) , ), p0(t) (z) = M(z|q(t) , ) を使って式(9.8)を展開過去側，現在側それぞれの部分時系列から求めた特徴的な方向ベクトル集中度は同じと仮定 Section 9.4.1 a(t) = Z dz M(z|u(t) , )zT (u(t) q(t) ) = (1 u(t)T q(t) ) (9.9)

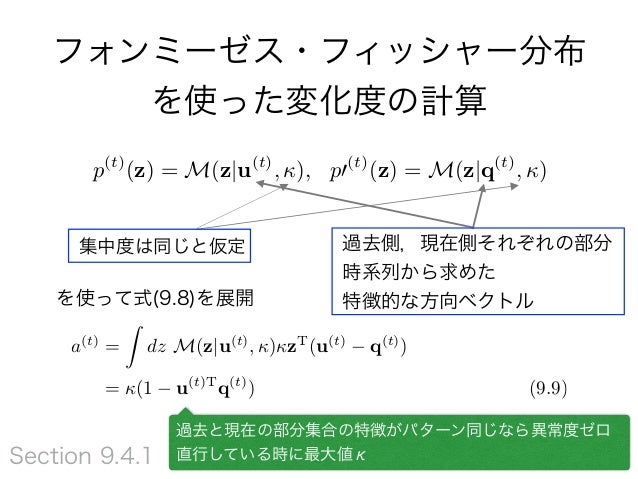

33. フォンミーゼス・フィッシャー分布を使った変化度の計算 p(t) (z) = M(z|u(t) , ), p0(t) (z) = M(z|q(t) , ) を使って式(9.8)を展開過去側，現在側それぞれの部分時系列から求めた特徴的な方向ベクトル過去と現在の部分集合の特徴がパターン同じなら異常度ゼロ直行している時に最大値κ 集中度は同じと仮定 Section 9.4.1 a(t) = Z dz M(z|u(t) , )zT (u(t) q(t) ) = (1 u(t)T q(t) ) (9.9)

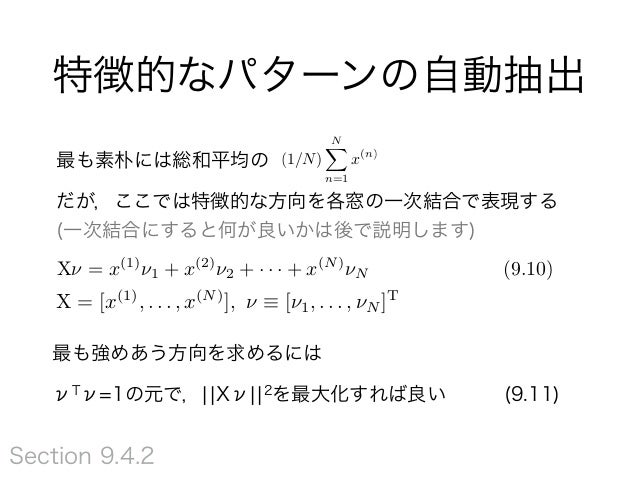

34. 特徴的なパターンの自動抽出 (1/N) NX n=1 x(n) 最も素朴には総和平均のだが，ここでは特徴的な方向を各窓の一次結合で表現する (一次結合にすると何が良いかは後で説明します) 最も強めあう方向を求めるには νTν=1の元で，¦¦Xν¦¦2を最大化すれば良い (9.11) Section 9.4.2 X⌫ = x(1) ⌫1 + x(2) ⌫2 + · · · + x(N) ⌫N (9.10) X = [x(1) , . . . , x(N) ], ⌫ ⌘ [⌫1, . . . , ⌫N ]T

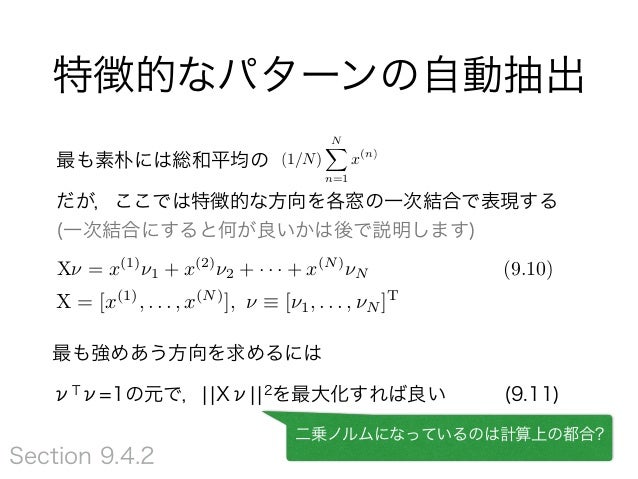

35. 特徴的なパターンの自動抽出 (1/N) NX n=1 x(n) 最も素朴には総和平均のだが，ここでは特徴的な方向を各窓の一次結合で表現する (一次結合にすると何が良いかは後で説明します) 最も強めあう方向を求めるには νTν=1の元で，¦¦Xν¦¦2を最大化すれば良い (9.11) 二乗ノルムになっているのは計算上の都合? Section 9.4.2 X⌫ = x(1) ⌫1 + x(2) ⌫2 + · · · + x(N) ⌫N (9.10) X = [x(1) , . . . , x(N) ], ⌫ ⌘ [⌫1, . . . , ⌫N ]T

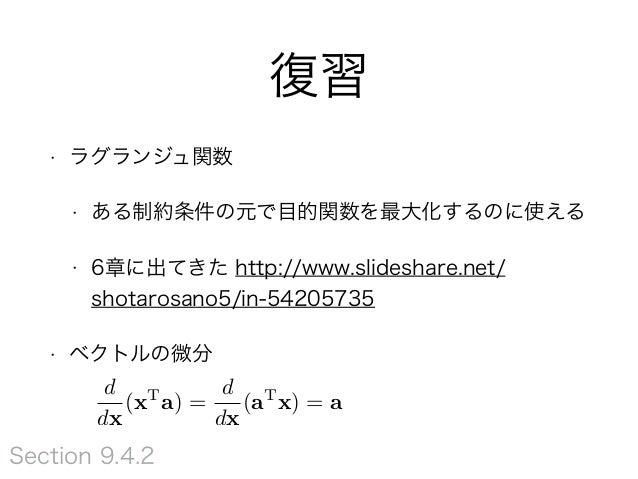

36. 復習 • ラグランジュ関数 • ある制約条件の元で目的関数を最大化するのに使える • 6章に出てきた http://www.slideshare.net/ shotarosano5/in-54205735 • ベクトルの微分 Section 9.4.2 d dx (xT a) = d dx (aT x) = a

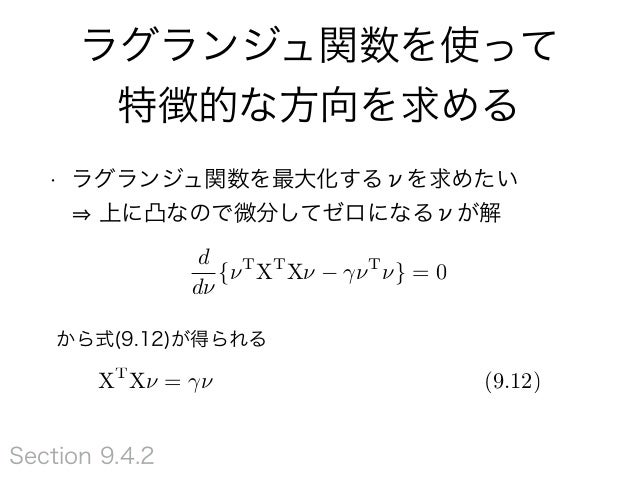

37. ラグランジュ関数を使って特徴的な方向を求める • ラグランジュ関数を最大化するνを求めたい  上に凸なので微分してゼロになるνが解から式(9.12)が得られる Section 9.4.2 d d⌫ {⌫T XT X⌫ ⌫T ⌫} = 0 XT X⌫ = ⌫ (9.12)

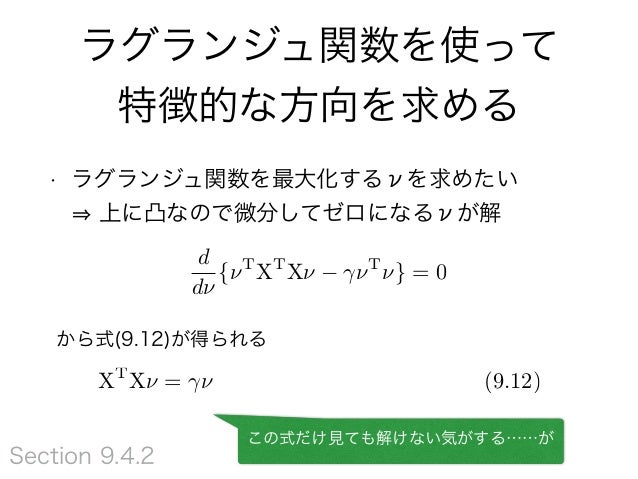

38. ラグランジュ関数を使って特徴的な方向を求める • ラグランジュ関数を最大化するνを求めたい  上に凸なので微分してゼロになるνが解から式(9.12)が得られるこの式だけ見ても解けない気がする……が Section 9.4.2 d d⌫ {⌫T XT X⌫ ⌫T ⌫} = 0 XT X⌫ = ⌫ (9.12)

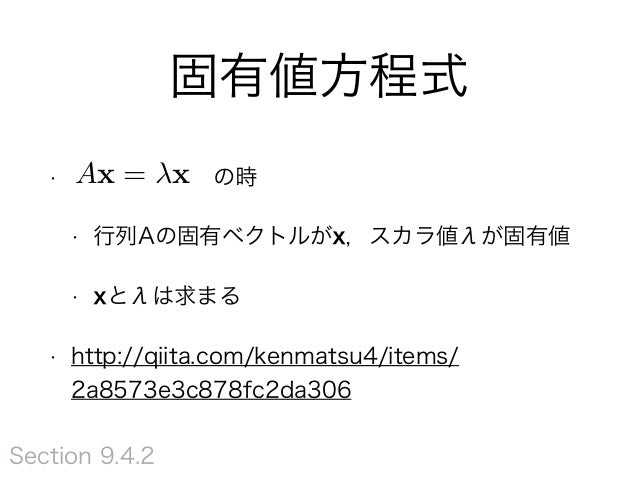

39. 固有値方程式 • の時 • 行列Aの固有ベクトルがx，スカラ値λが固有値 • xとλは求まる • http://qiita.com/kenmatsu4/items/ 2a8573e3c878fc2da306 Ax = x Section 9.4.2

40. 例:NumPyで解く Section 9.4.2

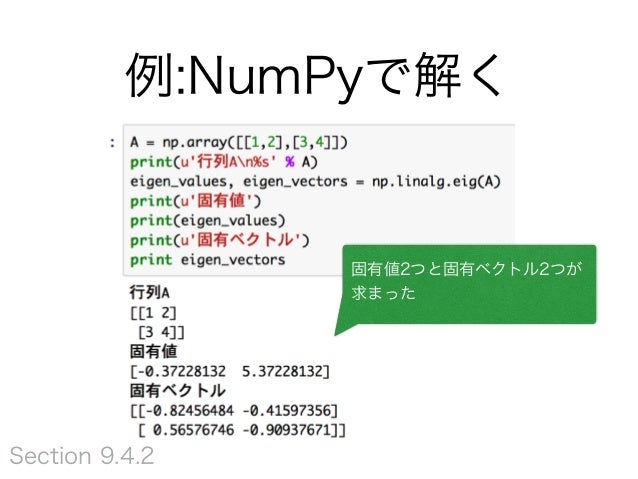

41. 例:NumPyで解く固有値2つと固有ベクトル2つが求まった Section 9.4.2

42. 特異値分解からさらに別の固有値方程式が導ける．左からXをかけて   u = Xν/ γと置くまとめると9.12の解 (γ1,ν1), (γ2,ν2),.. から {νi}と{ui}が得られた，これらはを満たす Section 9.4.2 XT X⌫ = ⌫ (9.12) XXT u = u (9.13) X⌫i = p iui, XT ui = p i⌫i (9.14)

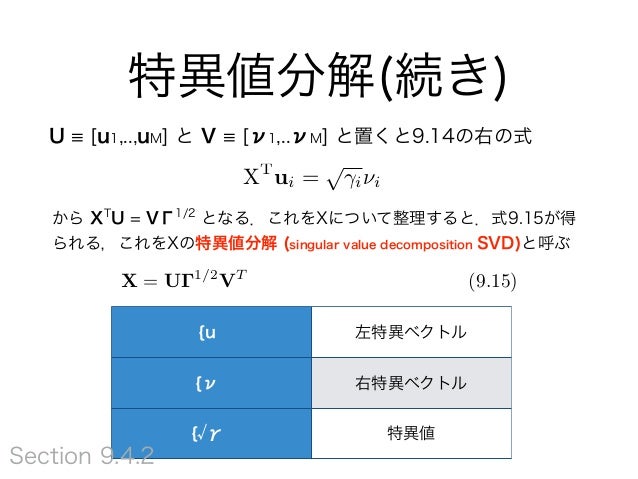

43. 特異値分解(続き) U [u1,..,uM] と V [ν1,..νM] と置くと9.14の右の式から XT U = VΓ1/2 となる．これをXについて整理すると．式9.15が得られる，これをXの特異値分解 (singular value decomposition SVD)と呼ぶ X = U 1/2 VT (9.15) {u 左特異ベクトル {ν 右特異ベクトル { γ 特異値 Section 9.4.2 XT ui = p i⌫i

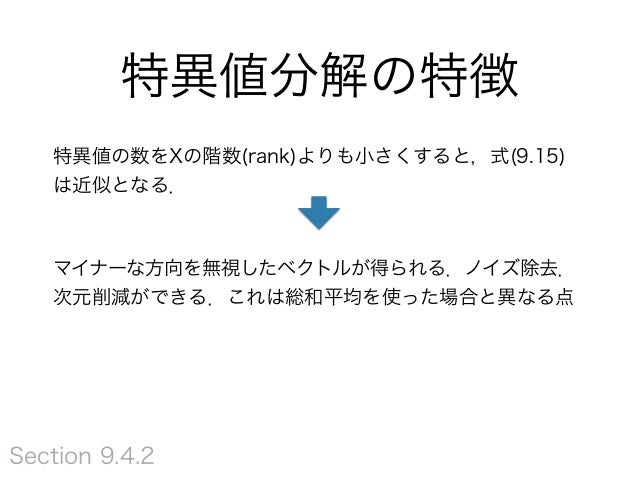

44. 特異値分解の特徴特異値の数をXの階数(rank)よりも小さくすると，式(9.15) は近似となる．マイナーな方向を無視したベクトルが得られる．ノイズ除去．次元削減ができる．これは総和平均を使った場合と異なる点 Section 9.4.2

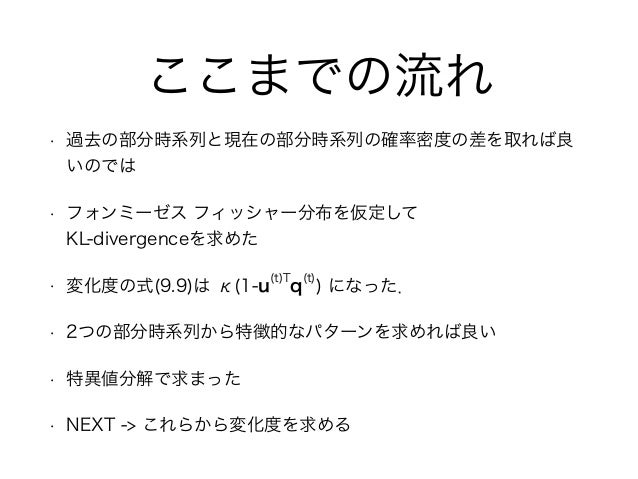

45. ここまでの流れ • 過去の部分時系列と現在の部分時系列の確率密度の差を取れば良いのでは • フォンミーゼスフィッシャー分布を仮定して  KL-divergenceを求めた • 変化度の式(9.9)は κ(1-u (t)T q (t) ) になった． • 2つの部分時系列から特徴的なパターンを求めれば良い • 特異値分解で求まった • NEXT -> これらから変化度を求める

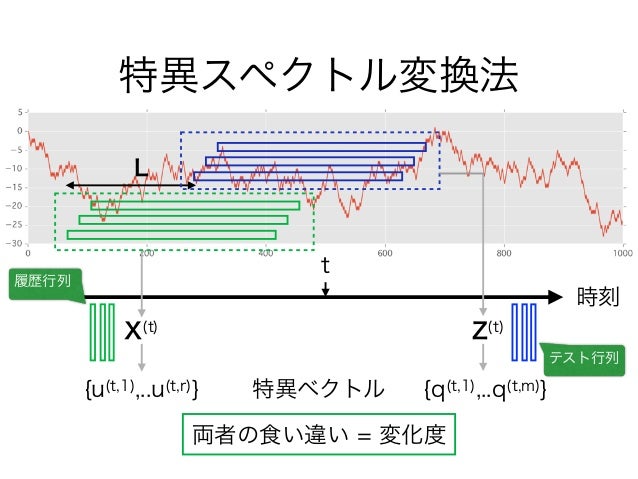

46. 時刻 t {u(t,1),..u(t,r)} 特異ベクトル {q(t,1),..q(t,m)} 両者の食い違い = 変化度特異スペクトル変換法 X(t) Z(t) L 履歴行列テスト行列

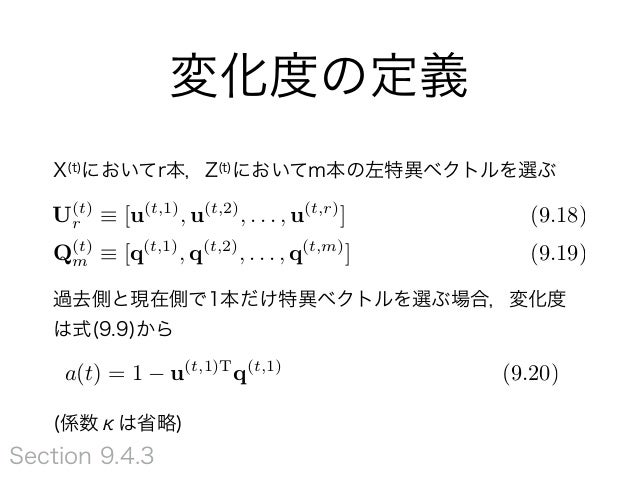

47. 変化度の定義 X(t)においてr本，Z(t)においてm本の左特異ベクトルを選ぶ U(t) r ⌘ [u(t,1) , u(t,2) , . . . , u(t,r) ] (9.18) Q(t) m ⌘ [q(t,1) , q(t,2) , . . . , q(t,m) ] (9.19) 過去側と現在側で1本だけ特異ベクトルを選ぶ場合，変化度は式(9.9)から a(t) = 1 u(t,1)T q(t,1) (9.20) (係数κは省略) Section 9.4.3

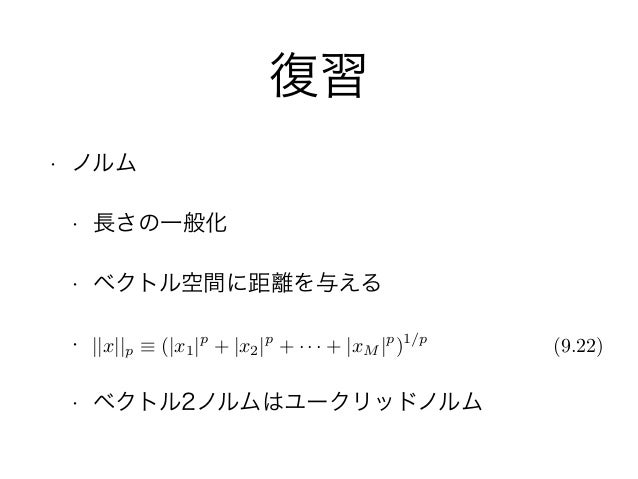

48. 復習 • ノルム • 長さの一般化 • ベクトル空間に距離を与える • • ベクトル2ノルムはユークリッドノルム ||x||p ⌘ (|x1|p + |x2|p + · · · + |xM |p )1/p (9.22)

49. 変化度の定義 (続き) 複数選ぶ場合ここまでの手続を特異スペクトル変換もしくは特異スペクトル解析と呼ぶ Section 9.4.3 行列2ノルムは? → 行列の最大特異値(9.4.2より)

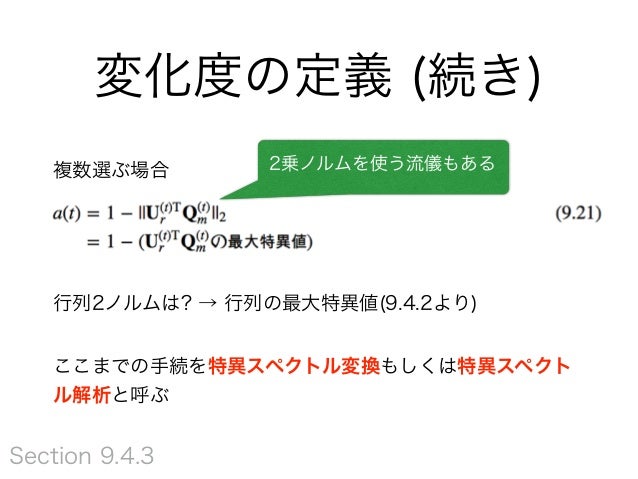

50. 変化度の定義 (続き) 複数選ぶ場合ここまでの手続を特異スペクトル変換もしくは特異スペクトル解析と呼ぶ 2乗ノルムを使う流儀もある Section 9.4.3 行列2ノルムは? → 行列の最大特異値(9.4.2より)

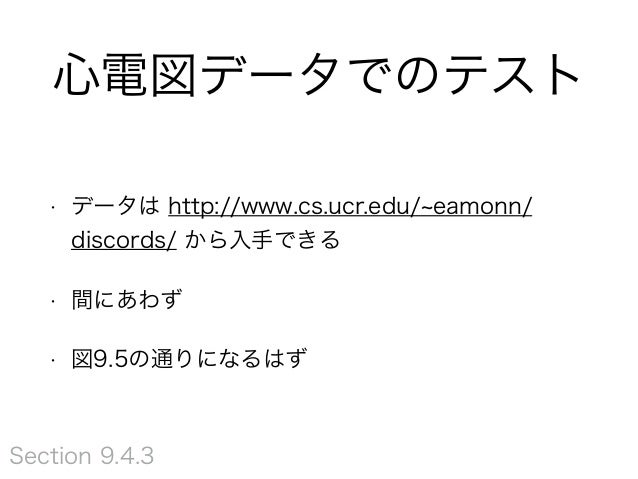

51. 心電図データでのテスト • データは http://www.cs.ucr.edu/ eamonn/ discords/ から入手できる • 間にあわず • 図9.5の通りになるはず Section 9.4.3

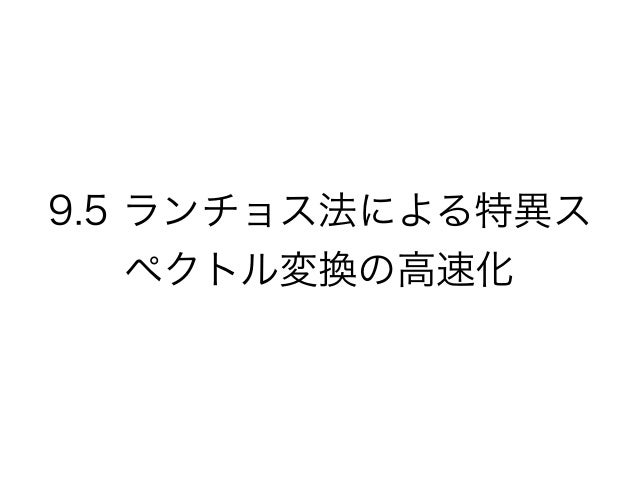

52. 9.5 ランチョス法による特異スペクトル変換の高速化

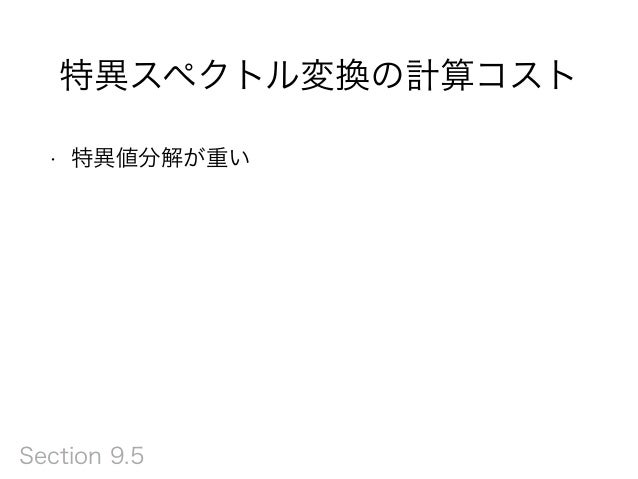

53. 特異スペクトル変換の計算コスト • 特異値分解が重い Section 9.5

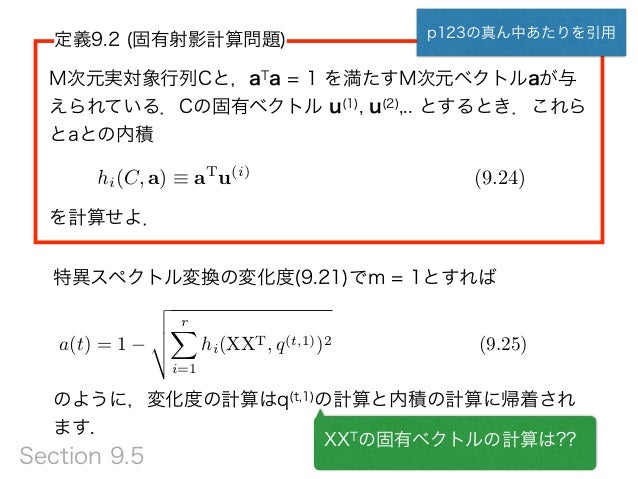

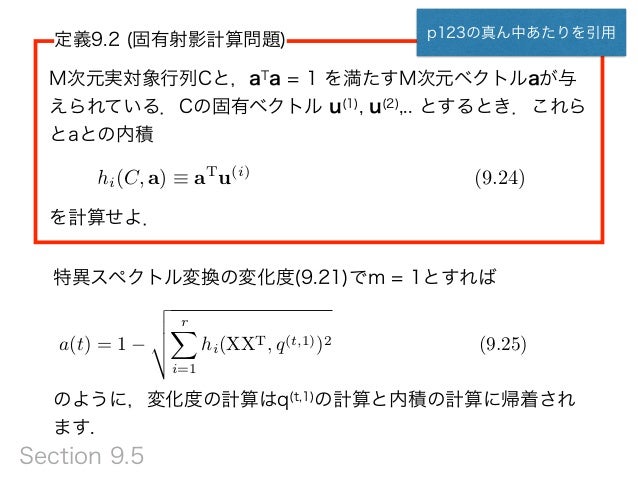

54. 定義9.2 (固有射影計算問題) M次元実対象行列Cと，aTa = 1 を満たすM次元ベクトルaが与えられている．Cの固有ベクトル u(1), u(2),.. とするとき．これらとaとの内積   を計算せよ． hi(C, a) ⌘ aT u(i) (9.24) a(t) = 1 v u u t rX i=1 hi(XXT, q(t,1))2 (9.25) のように，変化度の計算はq(t,1)の計算と内積の計算に帰着されます. 特異スペクトル変換の変化度(9.21)でm = 1とすれば p123の真ん中あたりを引用 Section 9.5

55. 定義9.2 (固有射影計算問題) M次元実対象行列Cと，aTa = 1 を満たすM次元ベクトルaが与えられている．Cの固有ベクトル u(1), u(2),.. とするとき．これらとaとの内積   を計算せよ． hi(C, a) ⌘ aT u(i) (9.24) a(t) = 1 v u u t rX i=1 hi(XXT, q(t,1))2 (9.25) のように，変化度の計算はq(t,1)の計算と内積の計算に帰着されます. 特異スペクトル変換の変化度(9.21)でm = 1とすれば XXTの固有ベクトルの計算は?? p123の真ん中あたりを引用 Section 9.5

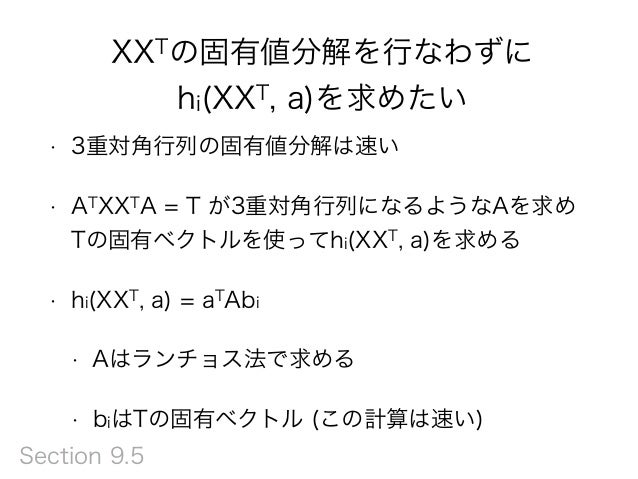

56. XXTの固有値分解を行なわずに  hi(XXT, a)を求めたい • 3重対角行列の固有値分解は速い • ATXXTA = T が3重対角行列になるようなAを求め Tの固有ベクトルを使ってhi(XXT, a)を求める • hi(XXT, a) = aTAbi • Aはランチョス法で求める • biはTの固有ベクトル (この計算は速い) Section 9.5

57. Question?
