1. Ｔ３：できる網設計～あなたのところに専用線が届くまで～ 2015年11月18日アルテリア・ネットワークス株式会社小野寺智広 t.onodera@arteria-net.com 【InternetWeek2015】【公開用】

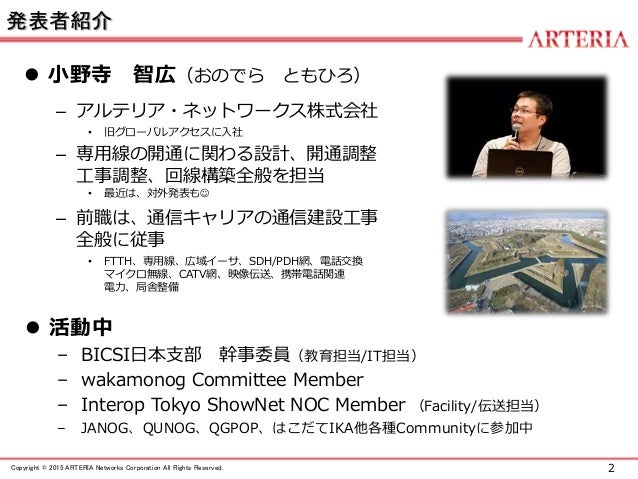

3. 2Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 発表者紹介  小野寺智広（おのでらともひろ） – アルテリア・ネットワークス株式会社 • 旧グローバルアクセスに入社 – 専用線の開通に関わる設計、開通調整工事調整、回線構築全般を担当 • 最近は、対外発表も – 前職は、通信キャリアの通信建設工事全般に従事 • FTTH、専用線、広域イーサ、SDH/PDH網、電話交換マイクロ無線、CATV網、映像伝送、携帯電話関連電力、局舎整備  活動中 – BICSI日本支部幹事委員（教育担当/IT担当） – wakamonog Committee Member – Interop Tokyo ShowNet NOC Member （Facility/伝送担当） – JANOG、QUNOG、QGPOP、はこだてIKA他各種Communityに参加中

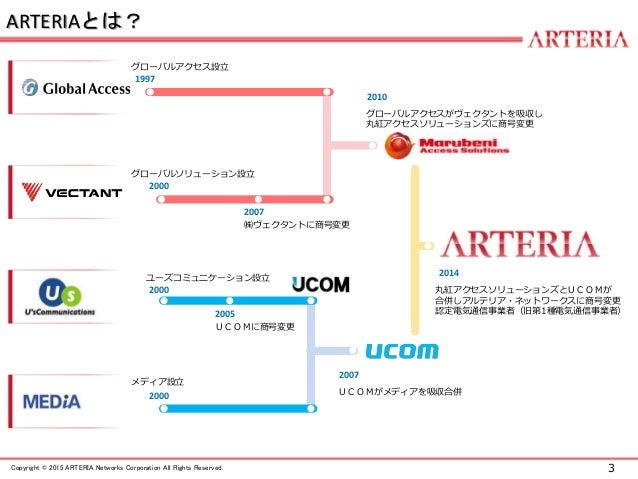

4. 3Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. ARTERIAとは？ 1997 2000 2000 2000 グローバルアクセス設立グローバルソリューション設立ユーズコミュニケーション設立メディア設立 2005 ＵＣＯＭに商号変更 2007 ㈱ヴェクタントに商号変更 2007 2014 ＵＣＯＭがメディアを吸収合併 2010 グローバルアクセスがヴェクタントを吸収し丸紅アクセスソリューションズに商号変更丸紅アクセスソリューションズとＵＣＯＭが合併しアルテリア・ネットワークスに商号変更認定電気通信事業者（旧第1種電気通信事業者）

5. 4Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. サービス提供エリア（ダイナイーサ）志摩LS Com SpaceⅠ 東京アクセスセンター名古屋アクセスセンター大阪アクセスセンター ComSpace West Com SpaceⅡ 福岡アクセスセンター北茨城GW 阿字ヶ浦LS 千倉GW EAC JUSCN PC-1 APCN-2 JUSCN EAC PC-1 APCN-2 JUSCN Korea-Japan 丸山GW 大垣アクセスセンター TGN 金沢福井富山上越長野前橋神戸岡山広島福岡大阪京都大津名古屋四日市静岡横浜水戸草加高知松山高松さいたま郡山仙台いわき長崎大分宇都宮自前ケーブルが無いエリアも、他電気通信事業者等と相互接続することにより全国にてサービス提供可能（相互接続により全国エリアで提供可能）

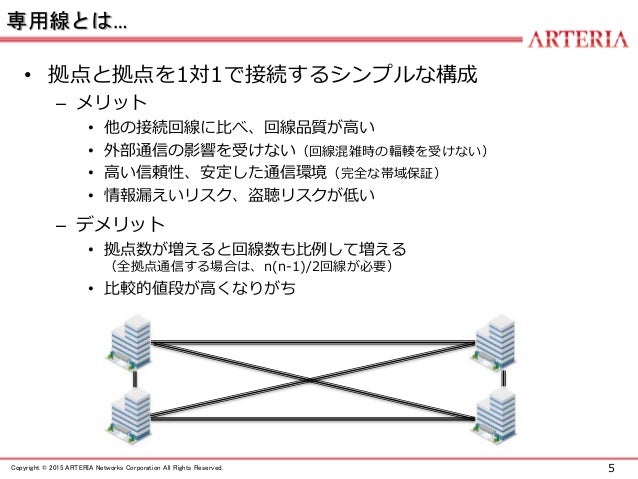

6. 5Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 専用線とは… • 拠点と拠点を1対1で接続するシンプルな構成 – メリット • 他の接続回線に比べ、回線品質が高い • 外部通信の影響を受けない（回線混雑時の輻輳を受けない） • 高い信頼性、安定した通信環境（完全な帯域保証） • 情報漏えいリスク、盗聴リスクが低い – デメリット • 拠点数が増えると回線数も比例して増える（全拠点通信する場合は、n(n-1)/2回線が必要） • 比較的値段が高くなりがち

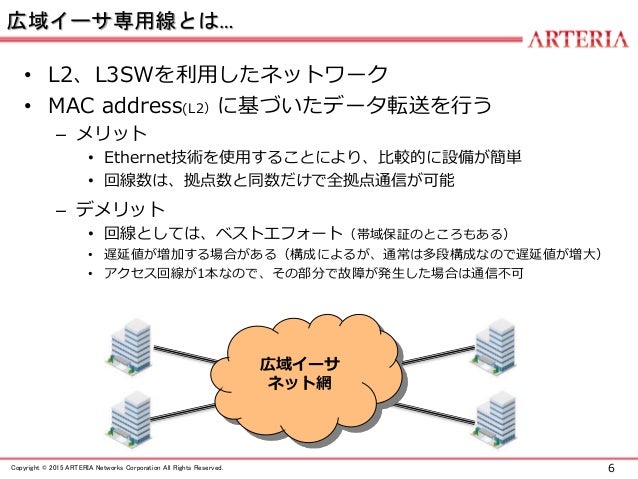

7. 6Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 広域イーサ専用線とは… • L2、L3SWを利用したネットワーク • MAC address(L2）に基づいたデータ転送を行う – メリット • Ethernet技術を使用することにより、比較的に設備が簡単 • 回線数は、拠点数と同数だけで全拠点通信が可能 – デメリット • 回線としては、ベストエフォート（帯域保証のところもある） • 遅延値が増加する場合がある（構成によるが、通常は多段構成なので遅延値が増大） • アクセス回線が1本なので、その部分で故障が発生した場合は通信不可広域イーサネット網

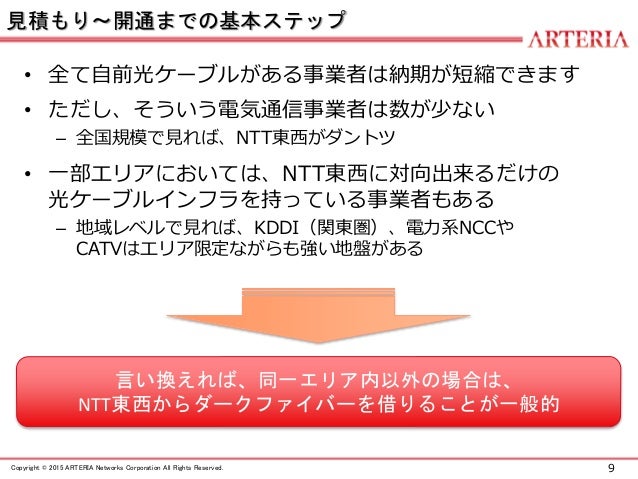

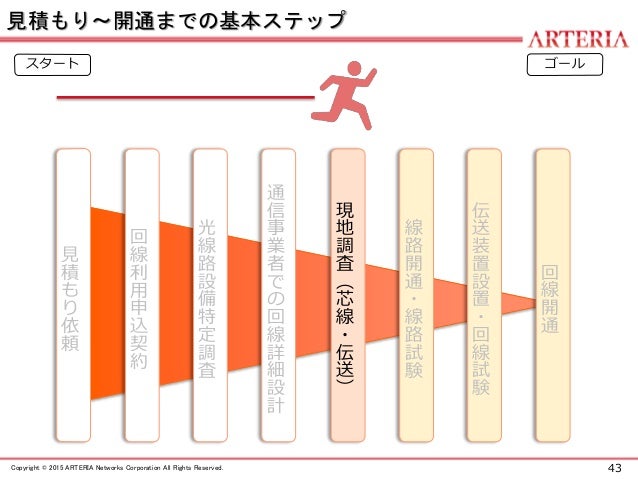

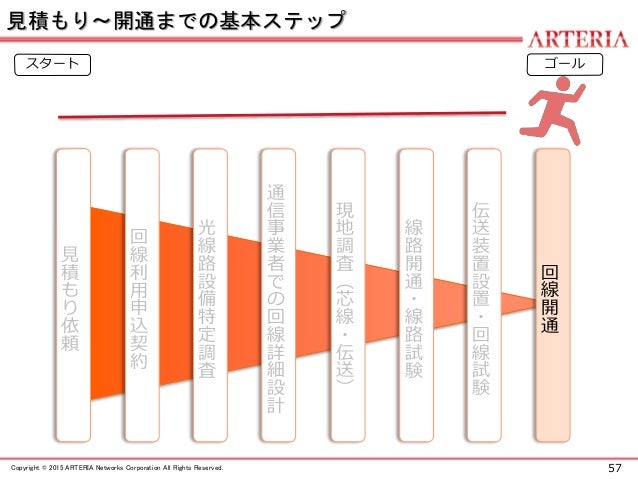

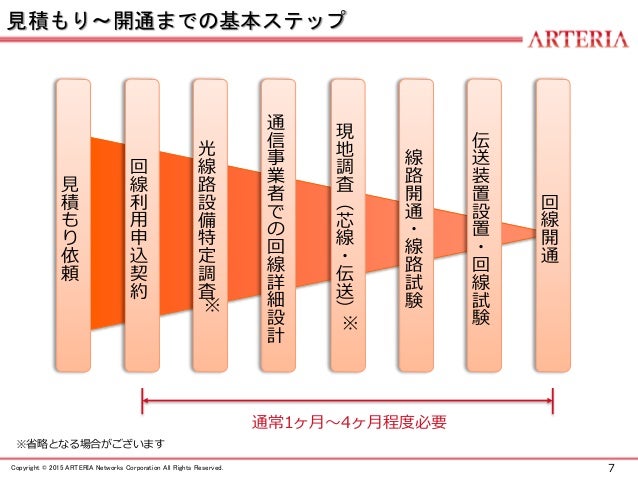

10. 9Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 見積もり～開通までの基本ステップ • 全て自前光ケーブルがある事業者は納期が短縮できます • ただし、そういう電気通信事業者は数が少ない – 全国規模で見れば、NTT東西がダントツ • 一部エリアにおいては、NTT東西に対向出来るだけの光ケーブルインフラを持っている事業者もある – 地域レベルで見れば、KDDI（関東圏）、電力系NCCや CATVはエリア限定ながらも強い地盤がある言い換えれば、同一エリア内以外の場合は、 NTT東西からダークファイバーを借りることが一般的

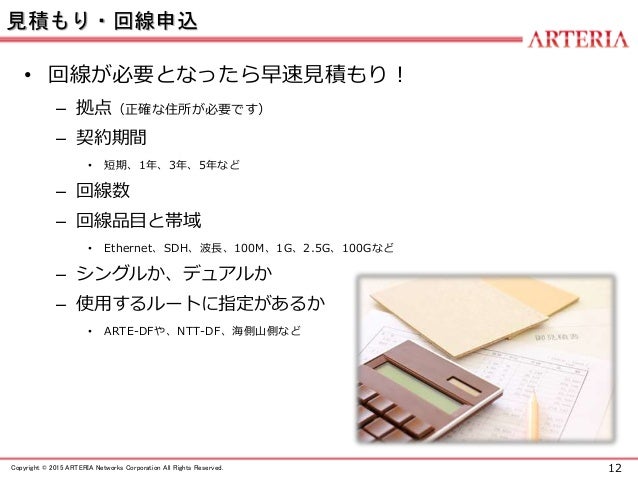

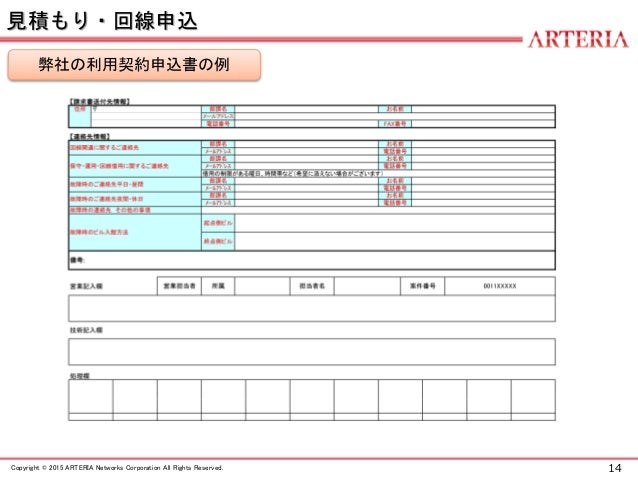

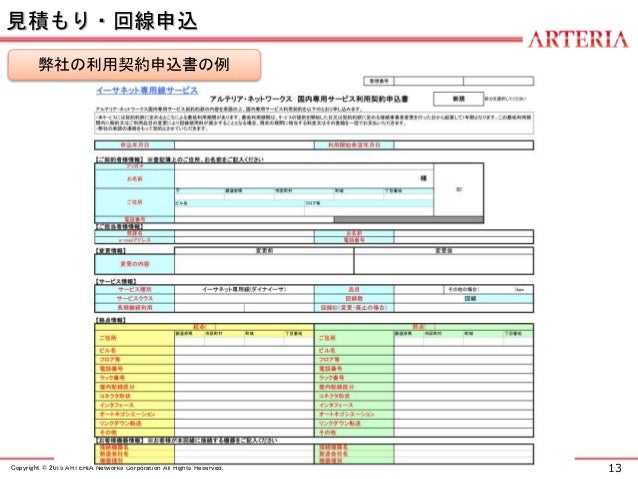

13. 12Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 見積もり・回線申込 • 回線が必要となったら早速見積もり！ – 拠点（正確な住所が必要です） – 契約期間 • 短期、1年、3年、5年など – 回線数 – 回線品目と帯域 • Ethernet、SDH、波長、100M、1G、2.5G、100Gなど – シングルか、デュアルか – 使用するルートに指定があるか • ARTE-DFや、NTT-DF、海側山側など

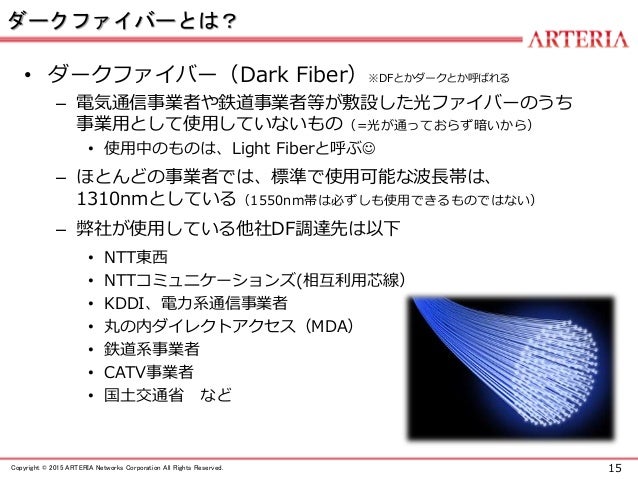

16. 15Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. ダークファイバーとは？ • ダークファイバー（Dark Fiber）※DFとかダークとか呼ばれる – 電気通信事業者や鉄道事業者等が敷設した光ファイバーのうち事業用として使用していないもの（=光が通っておらず暗いから） • 使用中のものは、Light Fiberと呼ぶ – ほとんどの事業者では、標準で使用可能な波長帯は、 1310nmとしている（1550nm帯は必ずしも使用できるものではない） – 弊社が使用している他社DF調達先は以下 • NTT東西 • NTTコミュニケーションズ(相互利用芯線） • KDDI、電力系通信事業者 • 丸の内ダイレクトアクセス（MDA） • 鉄道系事業者 • CATV事業者 • 国土交通省など

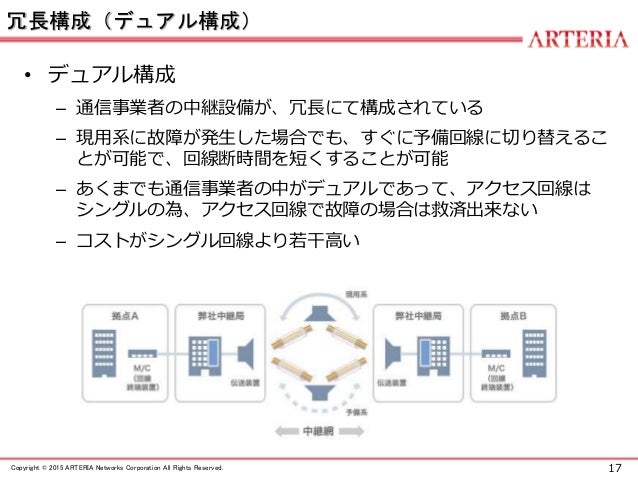

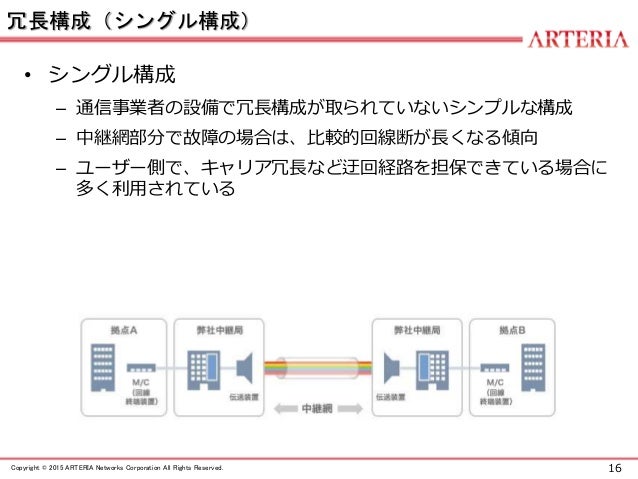

18. 17Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 冗長構成（デュアル構成） • デュアル構成 – 通信事業者の中継設備が、冗長にて構成されている – 現用系に故障が発生した場合でも、すぐに予備回線に切り替えることが可能で、回線断時間を短くすることが可能 – あくまでも通信事業者の中がデュアルであって、アクセス回線はシングルの為、アクセス回線で故障の場合は救済出来ない – コストがシングル回線より若干高い

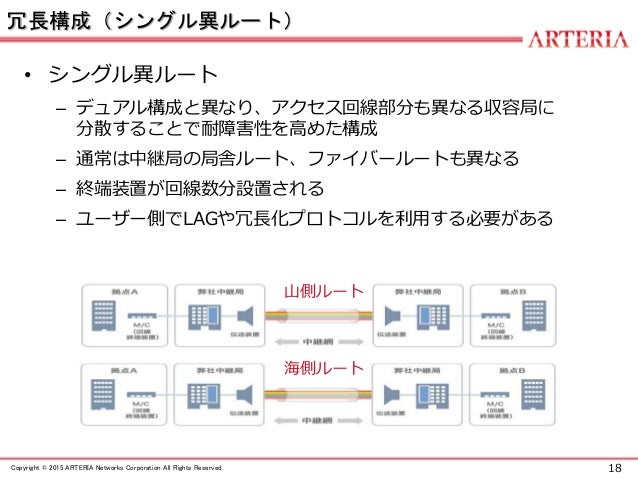

19. 18Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 冗長構成（シングル異ルート） • シングル異ルート – デュアル構成と異なり、アクセス回線部分も異なる収容局に分散することで耐障害性を高めた構成 – 通常は中継局の局舎ルート、ファイバールートも異なる – 終端装置が回線数分設置される – ユーザー側でLAGや冗長化プロトコルを利用する必要がある山側ルート海側ルート

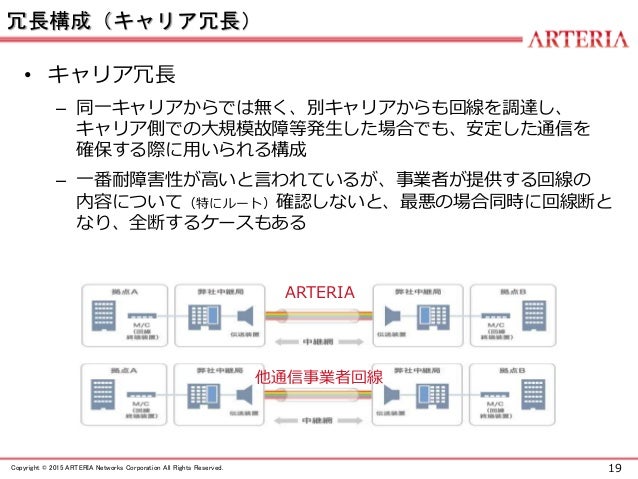

20. 19Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 冗長構成（キャリア冗長） • キャリア冗長 – 同一キャリアからでは無く、別キャリアからも回線を調達し、キャリア側での大規模故障等発生した場合でも、安定した通信を確保する際に用いられる構成 – 一番耐障害性が高いと言われているが、事業者が提供する回線の内容について（特にルート）確認しないと、最悪の場合同時に回線断となり、全断するケースもある他通信事業者回線 ARTERIA

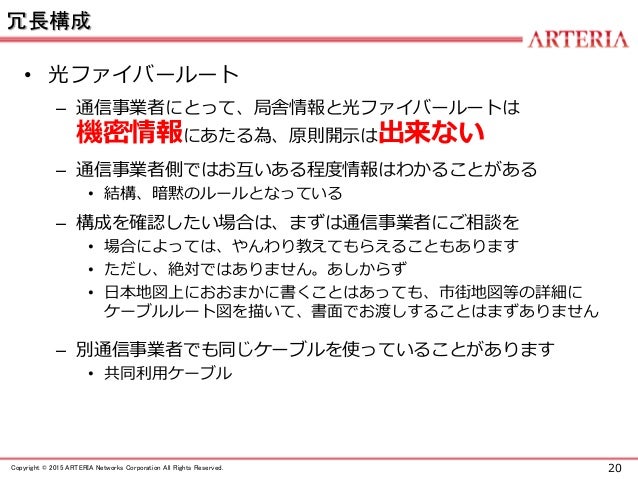

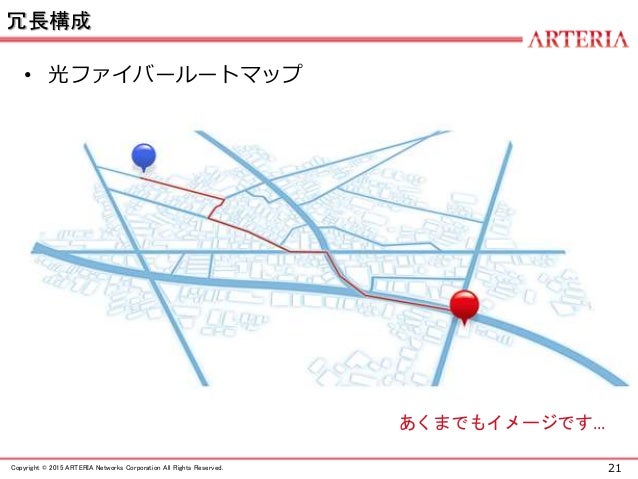

21. 20Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 冗長構成 • 光ファイバールート – 通信事業者にとって、局舎情報と光ファイバールートは機密情報にあたる為、原則開示は出来ない – 通信事業者側ではお互いある程度情報はわかることがある • 結構、暗黙のルールとなっている – 構成を確認したい場合は、まずは通信事業者にご相談を • 場合によっては、やんわり教えてもらえることもあります • ただし、絶対ではありません。あしからず • 日本地図上におおまかに書くことはあっても、市街地図等の詳細にケーブルルート図を描いて、書面でお渡しすることはまずありません – 別通信事業者でも同じケーブルを使っていることがあります • 共同利用ケーブル

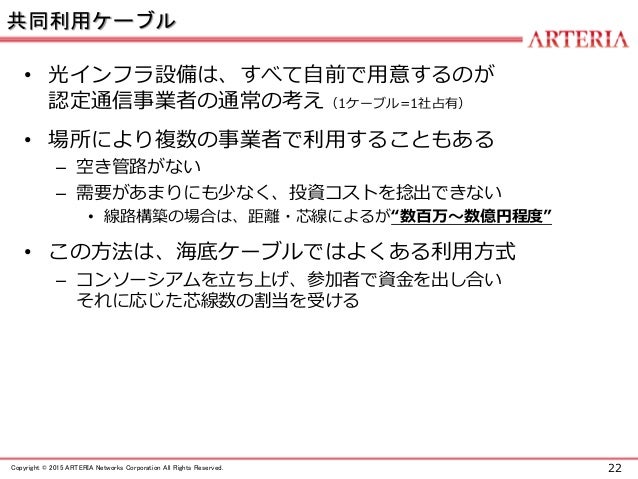

23. 22Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 共同利用ケーブル • 光インフラ設備は、すべて自前で用意するのが認定通信事業者の通常の考え（1ケーブル=1社占有） • 場所により複数の事業者で利用することもある – 空き管路がない – 需要があまりにも少なく、投資コストを捻出できない • 線路構築の場合は、距離・芯線によるが“数百万～数億円程度” • この方法は、海底ケーブルではよくある利用方式 – コンソーシアムを立ち上げ、参加者で資金を出し合いそれに応じた芯線数の割当を受ける

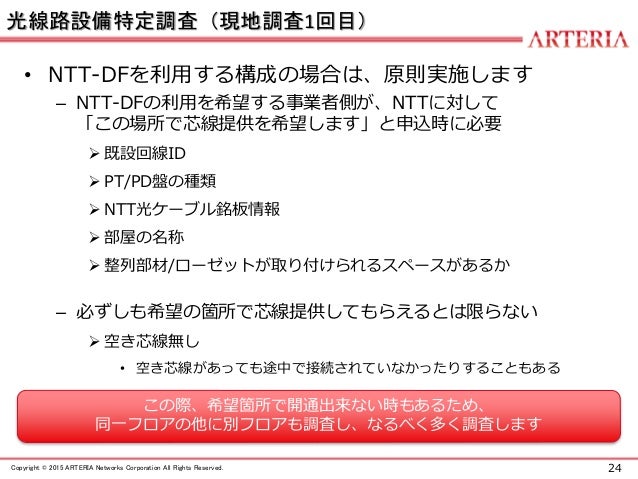

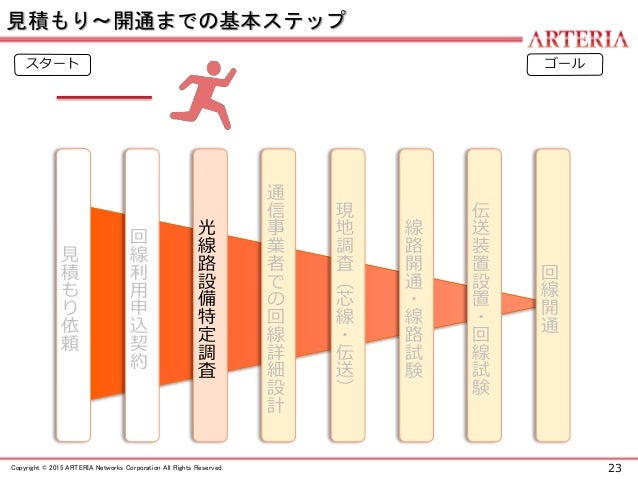

25. 24Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 光線路設備特定調査（現地調査1回目） • NTT-DFを利用する構成の場合は、原則実施します – NTT-DFの利用を希望する事業者側が、NTTに対して「この場所で芯線提供を希望します」と申込時に必要  既設回線ID  PT/PD盤の種類  NTT光ケーブル銘板情報  部屋の名称  整列部材/ローゼットが取り付けられるスペースがあるか – 必ずしも希望の箇所で芯線提供してもらえるとは限らない  空き芯線無し • 空き芯線があっても途中で接続されていなかったりすることもあるこの際、希望箇所で開通出来ない時もあるため、同一フロアの他に別フロアも調査し、なるべく多く調査します

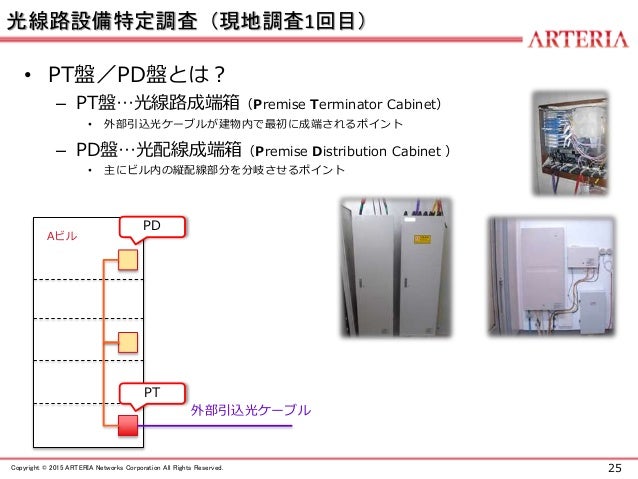

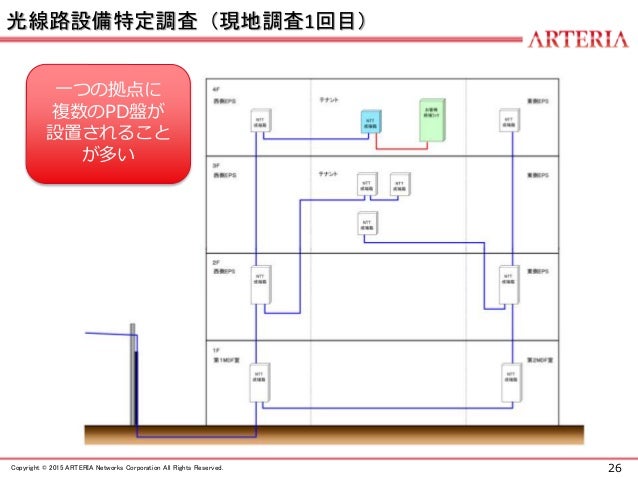

26. 25Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 光線路設備特定調査（現地調査1回目） • PT盤／PD盤とは？ – PT盤…光線路成端箱（Premise Terminator Cabinet） • 外部引込光ケーブルが建物内で最初に成端されるポイント – PD盤…光配線成端箱（Premise Distribution Cabinet ） • 主にビル内の縦配線部分を分岐させるポイント Aビル PD PT 外部引込光ケーブル

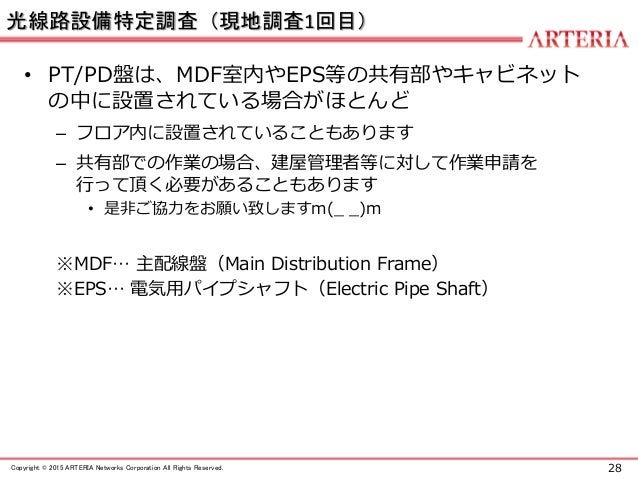

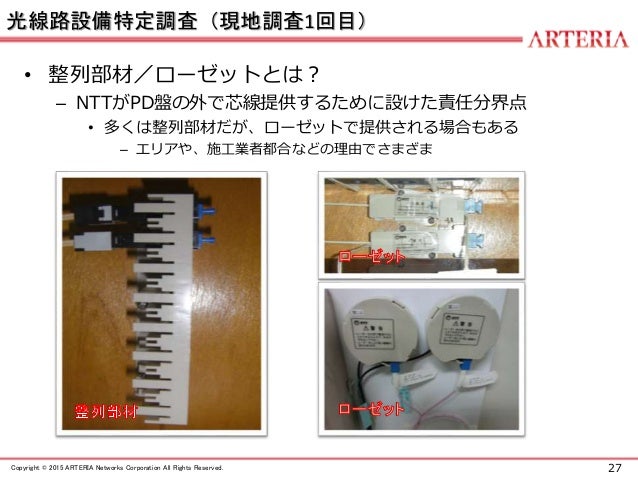

29. 28Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 光線路設備特定調査（現地調査1回目） • PT/PD盤は、MDF室内やEPS等の共有部やキャビネットの中に設置されている場合がほとんど – フロア内に設置されていることもあります – 共有部での作業の場合、建屋管理者等に対して作業申請を行って頂く必要があることもあります • 是非ご協力をお願い致しますm(_ _)m ※MDF… 主配線盤（Main Distribution Frame） ※EPS… 電気用パイプシャフト（Electric Pipe Shaft）

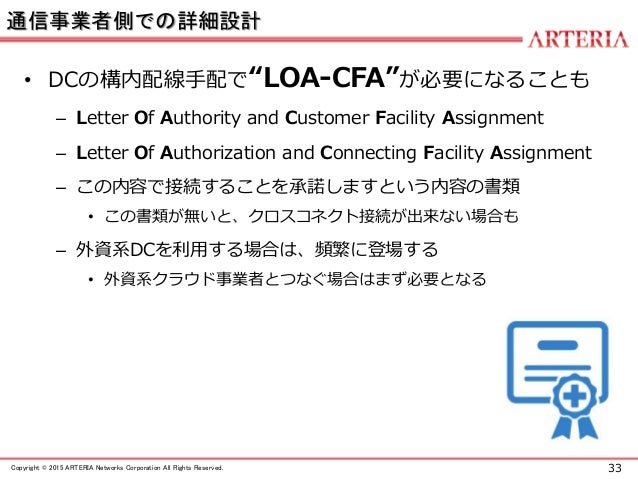

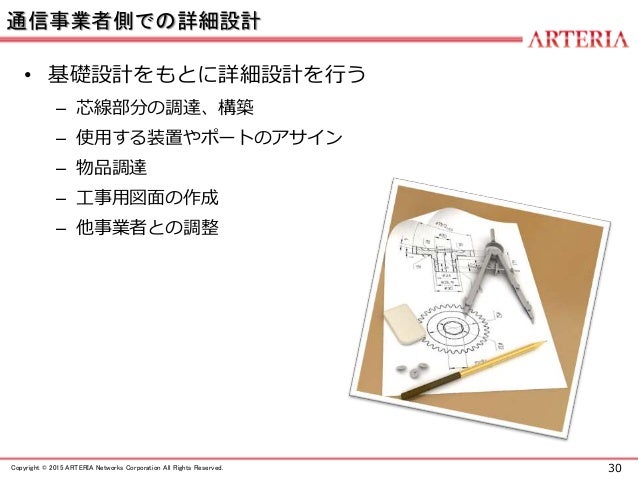

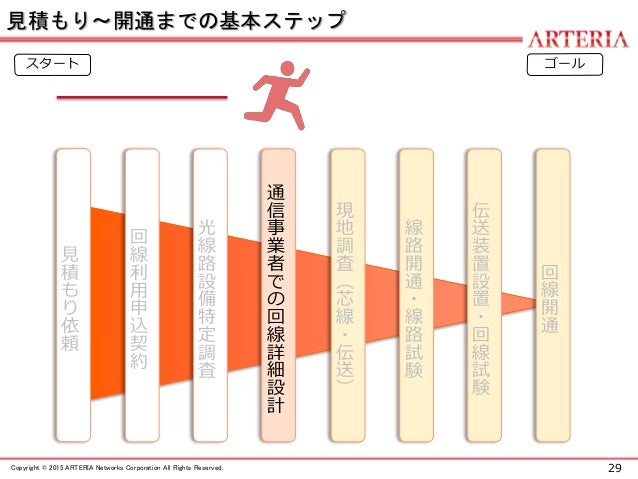

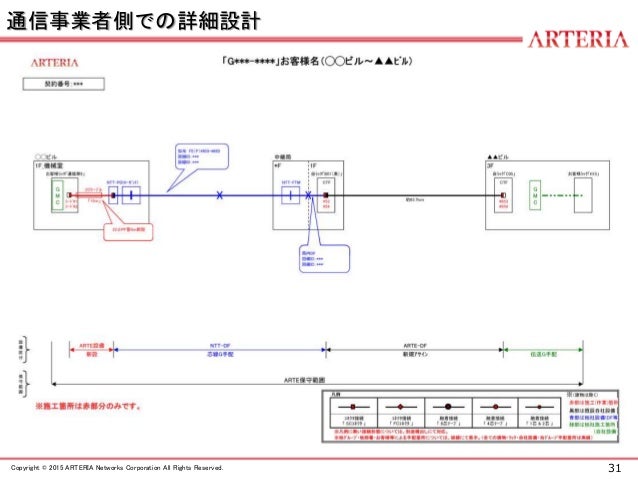

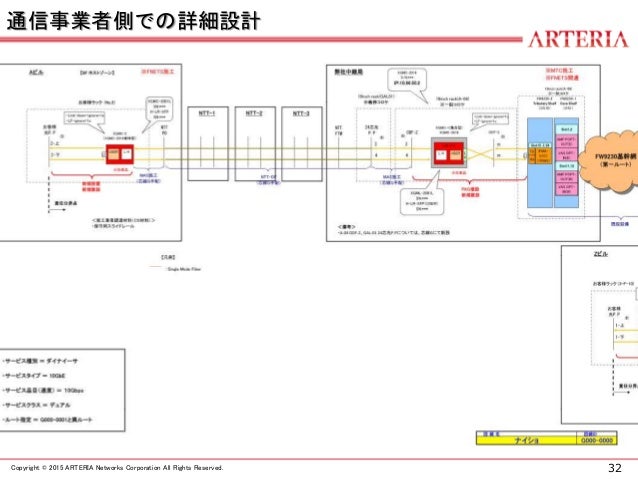

34. 33Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 通信事業者側での詳細設計 • DCの構内配線手配で“LOA-CFA”が必要になることも – Letter Of Authority and Customer Facility Assignment – Letter Of Authorization and Connecting Facility Assignment – この内容で接続することを承諾しますという内容の書類 • この書類が無いと、クロスコネクト接続が出来ない場合も – 外資系DCを利用する場合は、頻繁に登場する • 外資系クラウド事業者とつなぐ場合はまず必要となる

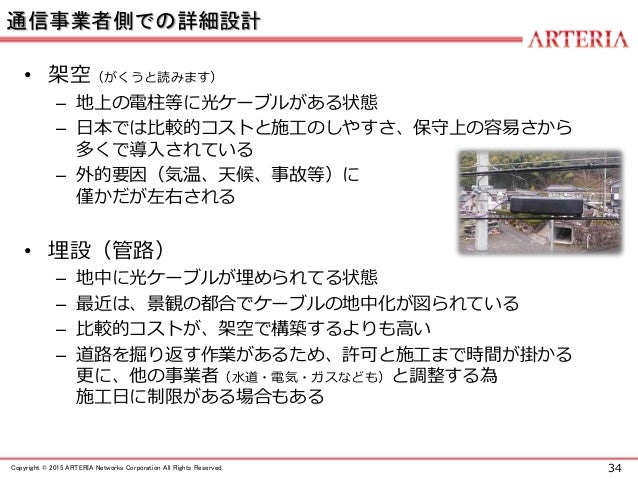

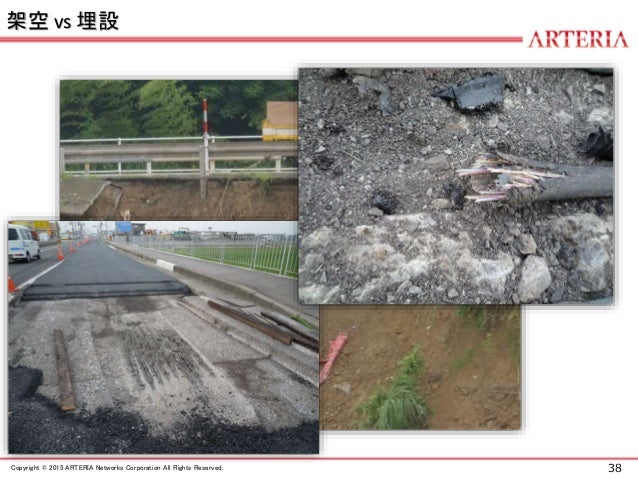

35. 34Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 通信事業者側での詳細設計 • 架空（がくうと読みます） – 地上の電柱等に光ケーブルがある状態 – 日本では比較的コストと施工のしやすさ、保守上の容易さから多くで導入されている – 外的要因（気温、天候、事故等）に僅かだが左右される • 埋設（管路） – 地中に光ケーブルが埋められてる状態 – 最近は、景観の都合でケーブルの地中化が図られている – 比較的コストが、架空で構築するよりも高い – 道路を掘り返す作業があるため、許可と施工まで時間が掛かる更に、他の事業者（水道・電気・ガスなども）と調整する為施工日に制限がある場合もある

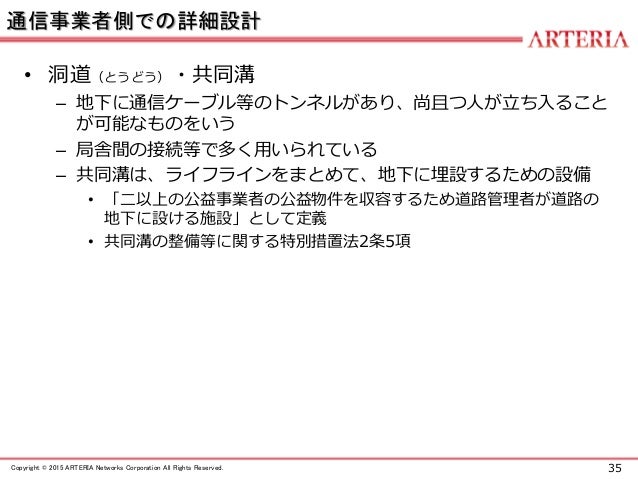

36. 35Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 通信事業者側での詳細設計 • 洞道（とうどう）・共同溝 – 地下に通信ケーブル等のトンネルがあり、尚且つ人が立ち入ることが可能なものをいう – 局舎間の接続等で多く用いられている – 共同溝は、ライフラインをまとめて、地下に埋設するための設備 • 「二以上の公益事業者の公益物件を収容するため道路管理者が道路の地下に設ける施設」として定義 • 共同溝の整備等に関する特別措置法2条5項

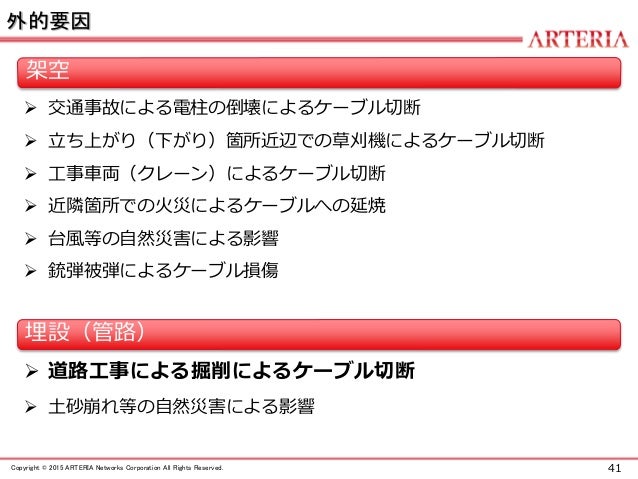

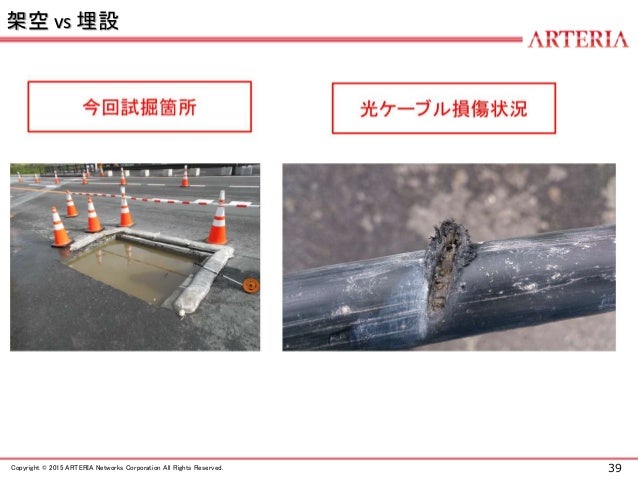

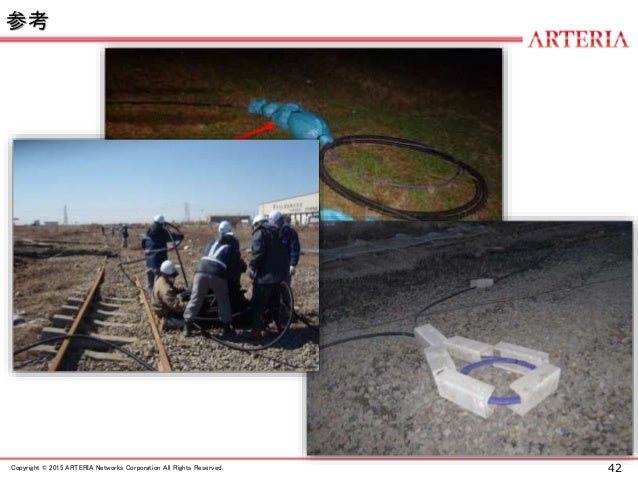

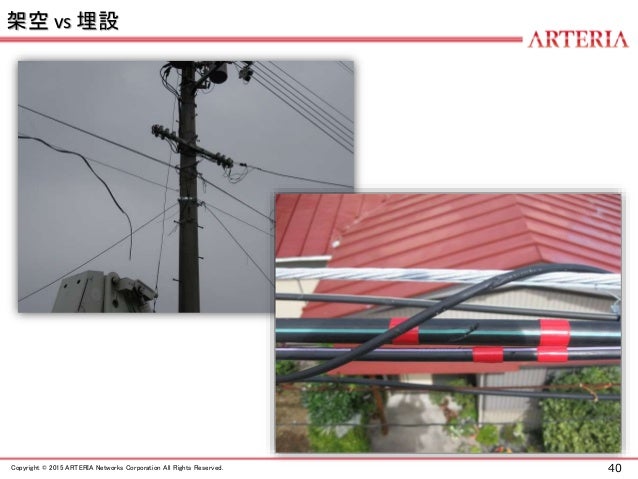

42. 41Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 外的要因  交通事故による電柱の倒壊によるケーブル切断  立ち上がり（下がり）箇所近辺での草刈機によるケーブル切断  工事車両（クレーン）によるケーブル切断  近隣箇所での火災によるケーブルへの延焼  台風等の自然災害による影響  銃弾被弾によるケーブル損傷架空  道路工事による掘削によるケーブル切断  土砂崩れ等の自然災害による影響埋設（管路）

45. 44Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 現地調査（芯線・伝送） • PD盤など～お客様ラック間までのケーブル配線ルート – DC等で専属の指定業者がいる場合は、調査不要 – 弊社では、NTT-DF加入開通のタイミングで実施 • お客様ラック内の環境確認 – 空きスペースがあるか – 電源は指定された電源があり、空きポストがあるか – 外部監視回線引込（INS64/Bフレッツ）の場合は、既設電話番号やIDの確認通信事業者判断で、現地調査不要となる場合もある

47. 46Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 線路開通・線路試験（NTT-DFの場合） • NTT-DFを利用する場合、全通するまでに下記の区間の芯線開通が必要となる – 加入…申込後大体1ヶ月以内 • 接続を希望する拠点を収容するNTTとの間の区間 – 中継…申込後大体1.5ヶ月以内 • NTT局舎同士の区間 • 調査申込～約2週間で回答が届く – 局内…加入開通 or 中継開通のどちらか遅い日から45日以内 • NTT局舎内で接続する区間 – 加入+中継、中継+中継、加入+加入 etc… NTT局舎A NTT局舎B 加入局内中継局内加入

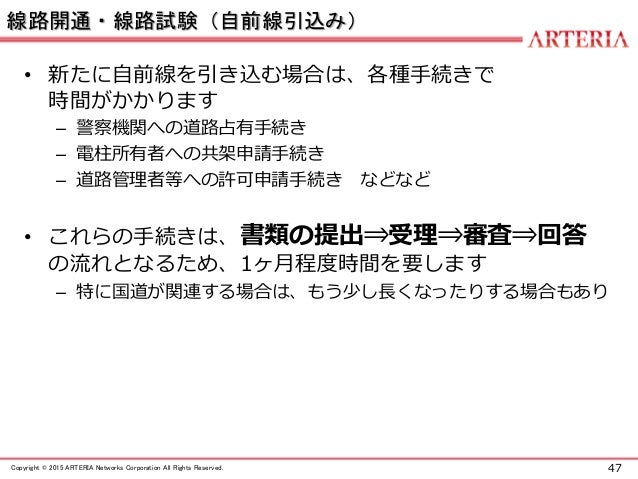

48. 47Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 線路開通・線路試験（自前線引込み） • 新たに自前線を引き込む場合は、各種手続きで時間がかかります – 警察機関への道路占有手続き – 電柱所有者への共架申請手続き – 道路管理者等への許可申請手続きなどなど • これらの手続きは、書類の提出⇒受理⇒審査⇒回答の流れとなるため、1ヶ月程度時間を要します – 特に国道が関連する場合は、もう少し長くなったりする場合もあり

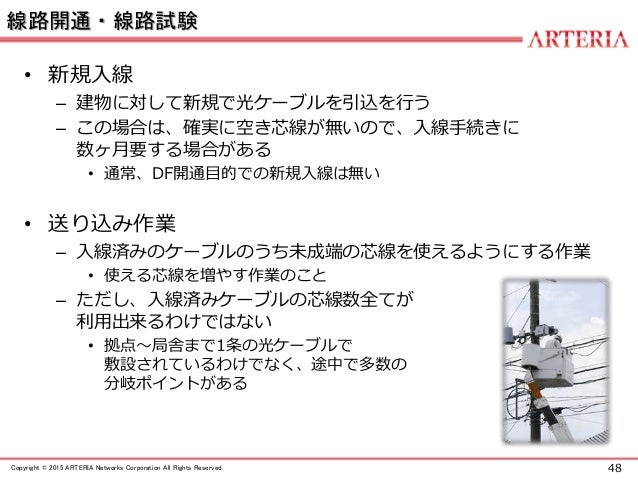

49. 48Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 線路開通・線路試験 • 新規入線 – 建物に対して新規で光ケーブルを引込を行う – この場合は、確実に空き芯線が無いので、入線手続きに数ヶ月要する場合がある • 通常、DF開通目的での新規入線は無い • 送り込み作業 – 入線済みのケーブルのうち未成端の芯線を使えるようにする作業 • 使える芯線を増やす作業のこと – ただし、入線済みケーブルの芯線数全てが利用出来るわけではない • 拠点～局舎まで1条の光ケーブルで敷設されているわけでなく、途中で多数の分岐ポイントがある

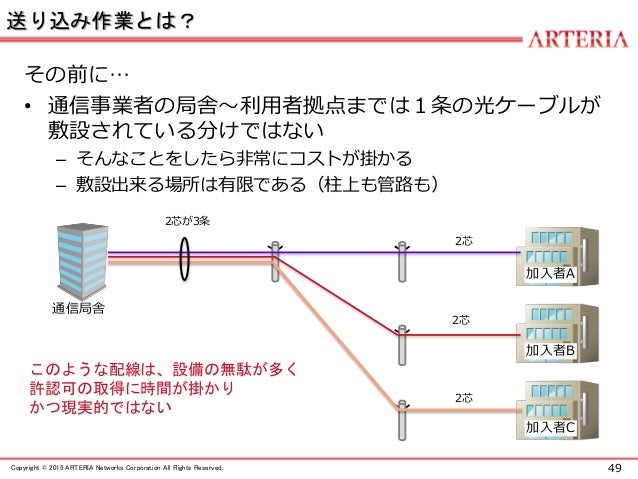

50. 49Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 送り込み作業とは？その前に… • 通信事業者の局舎～利用者拠点までは１条の光ケーブルが敷設されている分けではない – そんなことをしたら非常にコストが掛かる – 敷設出来る場所は有限である（柱上も管路も）通信局舎加入者A このような配線は、設備の無駄が多く許認可の取得に時間が掛かりかつ現実的ではない加入者B 加入者C 2芯 2芯 2芯 2芯が3条

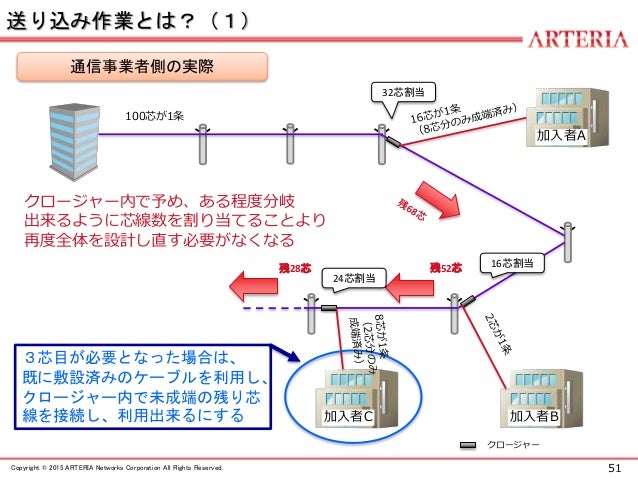

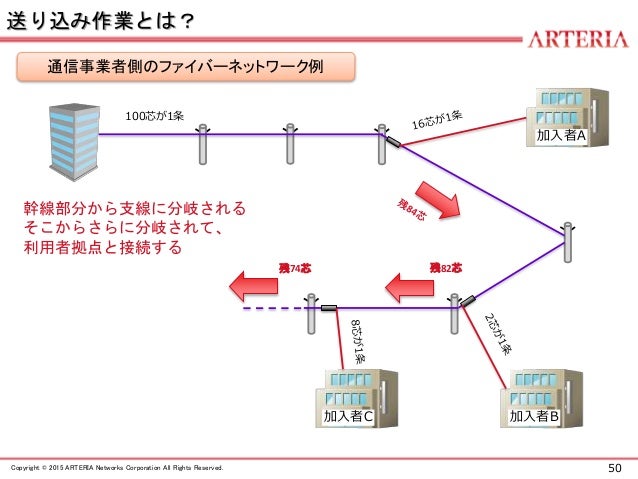

52. 51Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 送り込み作業とは？（１） 100芯が1条クロージャー内で予め、ある程度分岐出来るように芯線数を割り当てることより再度全体を設計し直す必要がなくなる残52芯残28芯加入者A 加入者B加入者C 通信事業者側の実際 32芯割当 16芯割当 24芯割当３芯目が必要となった場合は、既に敷設済みのケーブルを利用し、クロージャー内で未成端の残り芯線を接続し、利用出来るにするクロージャー

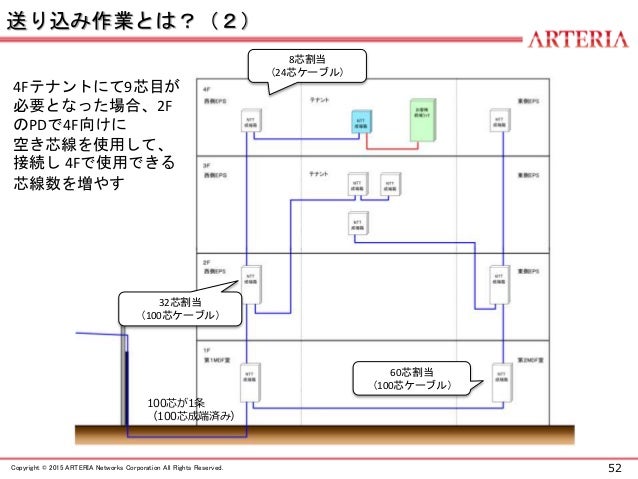

53. 52Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 送り込み作業とは？（２） 100芯が1条（100芯成端済み） 32芯割当（100芯ケーブル） 60芯割当（100芯ケーブル） 8芯割当（24芯ケーブル） 4Fテナントにて9芯目が必要となった場合、2F のPDで4F向けに空き芯線を使用して、接続し 4Fで使用できる芯線数を増やす

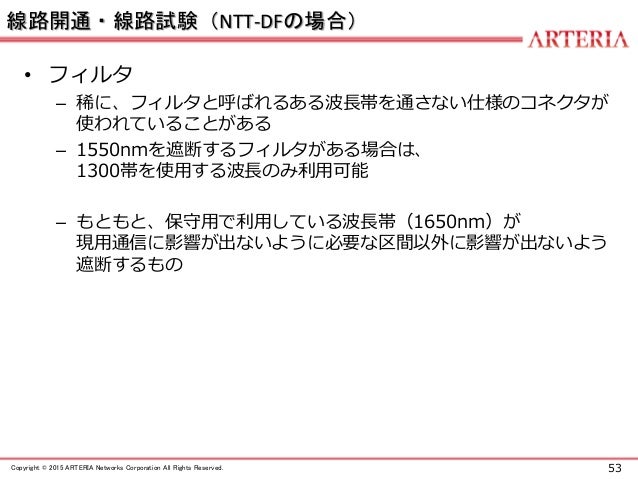

54. 53Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 線路開通・線路試験（NTT-DFの場合） • フィルタ – 稀に、フィルタと呼ばれるある波長帯を通さない仕様のコネクタが使われていることがある – 1550nmを遮断するフィルタがある場合は、 1300帯を使用する波長のみ利用可能 – もともと、保守用で利用している波長帯（1650nm）が現用通信に影響が出ないように必要な区間以外に影響が出ないよう遮断するもの

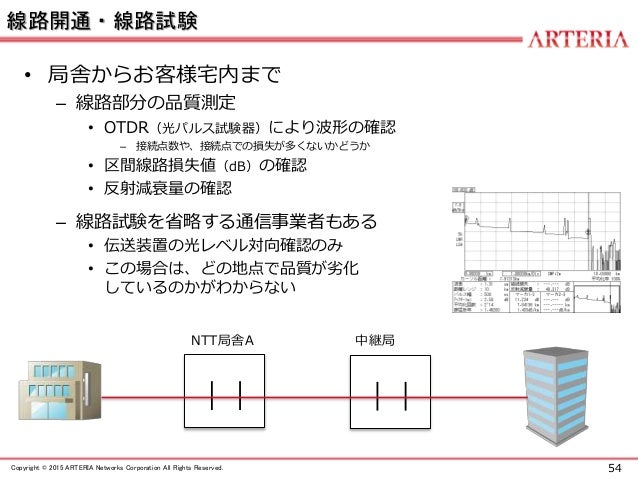

55. 54Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 線路開通・線路試験 • 局舎からお客様宅内まで – 線路部分の品質測定 • OTDR（光パルス試験器）により波形の確認 – 接続点数や、接続点での損失が多くないかどうか • 区間線路損失値（dB）の確認 • 反射減衰量の確認 – 線路試験を省略する通信事業者もある • 伝送装置の光レベル対向確認のみ • この場合は、どの地点で品質が劣化しているのかがわからない NTT局舎A 中継局

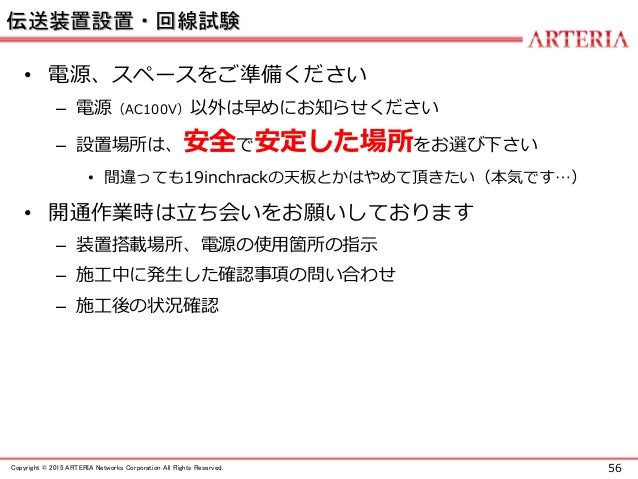

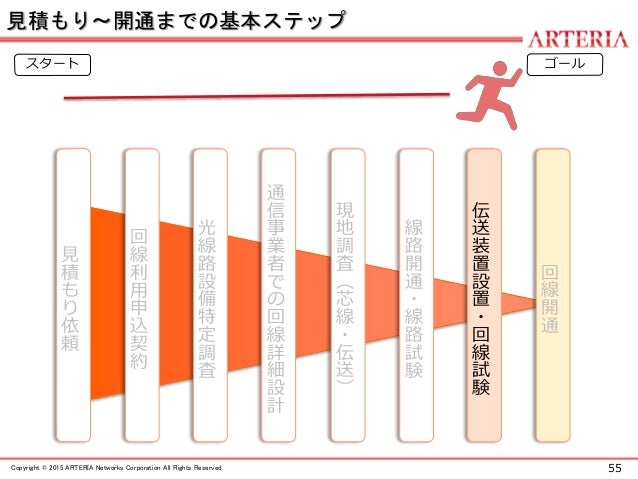

57. 56Copyright © 2015 ARTERIA Networks Corporation All Rights Reserved. 伝送装置設置・回線試験 • 電源、スペースをご準備ください – 電源（AC100V）以外は早めにお知らせください – 設置場所は、安全で安定した場所をお選び下さい • 間違っても19inchrackの天板とかはやめて頂きたい（本気です…） • 開通作業時は立ち会いをお願いしております – 装置搭載場所、電源の使用箇所の指示 – 施工中に発生した確認事項の問い合わせ – 施工後の状況確認
