ネットワーク機器のAPIあれこれ入門（NetOpsCoding#2）

1. ネットワーク機器のAPIあれこれ入門 How do you wan to talk with your Network Nodes? Twitter: @ebiken | ebiken.g@gmail.com ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 1

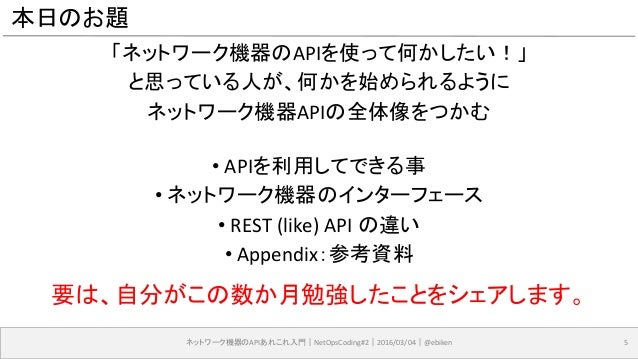

2. 本日のお題「ネットワーク機器のAPIを使って何かしたい！」と思っている人が、何かを始められるようにネットワーク機器APIの全体像をつかむ • APIを利用してできる事 • ネットワーク機器のインターフェース • REST (like) API の違い • Appendix：参考資料ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 5 要は、自分がこの数か月勉強したことをシェアします。

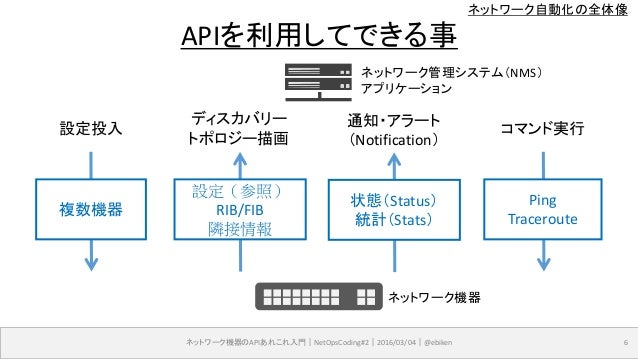

3. ネットワーク自動化の全体像ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 6 APIを利用してできる事設定投入ディスカバリートポロジー描画通知・アラート（Notification）コマンド実行ネットワーク管理システム（NMS）アプリケーションネットワーク機器 Ping Traceroute 設定（参照） RIB/FIB 隣接情報複数機器状態（Status）統計（Stats）

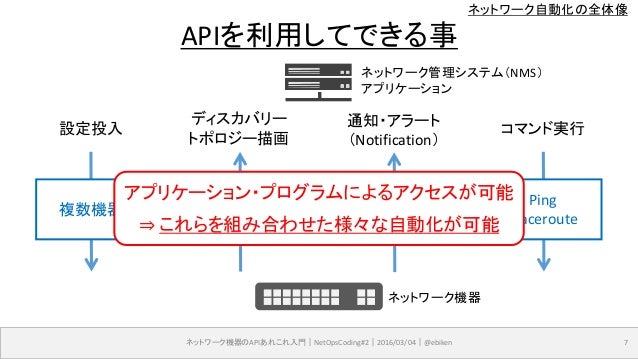

4. 設定投入複数機器ネットワーク自動化の全体像ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 7 APIを利用してできる事ディスカバリートポロジー描画通知・アラート（Notification）コマンド実行ネットワーク管理システム（NMS）アプリケーションネットワーク機器 Ping Traceroute 設定（参照） RIB/FIB 隣接情報状態（status）統計（Stats）アプリケーション・プログラムによるアクセスが可能 ⇒ これらを組み合わせた様々な自動化が可能

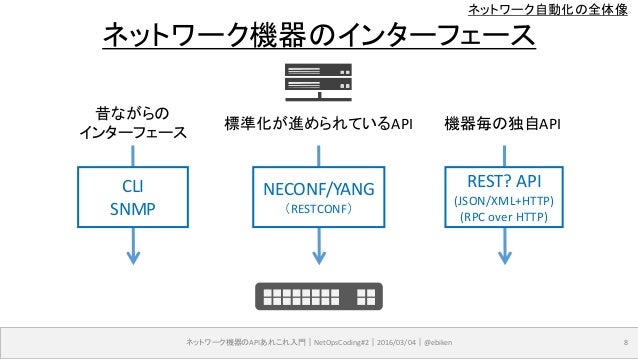

5. ネットワーク自動化の全体像ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 8 ネットワーク機器のインターフェース昔ながらのインターフェース標準化が進められているAPI 機器毎の独自API REST? API (JSON/XML+HTTP) (RPC over HTTP) NECONF/YANG （RESTCONF） CLI SNMP

6. ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 9 CLI / SSH ネットワーク機器のAPI

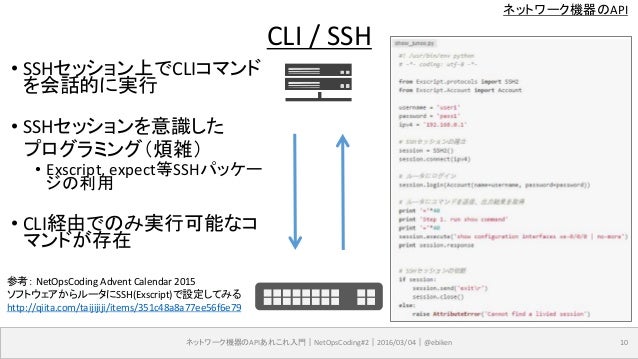

7. ネットワーク機器のAPI ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 10 CLI / SSH • SSHセッション上でCLIコマンドを会話的に実行 • SSHセッションを意識したプログラミング（煩雑） • Exscript, expect等SSHパッケージの利用 • CLI経由でのみ実行可能なコマンドが存在参考： NetOpsCoding Advent Calendar 2015 ソフトウェアからルータにSSH(Exscript)で設定してみる http://qiita.com/taijijiji/items/351c48a8a77ee56f6e79

8. ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 11 NETCONF / YANG ネットワーク機器のAPI

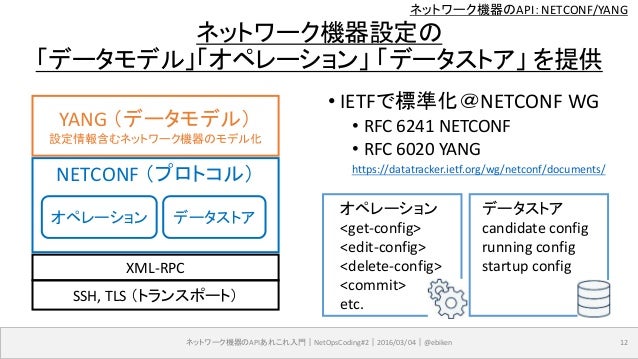

9. ネットワーク機器のAPI：NETCONF/YANG ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 12 ネットワーク機器設定の「データモデル」「オペレーション」「データストア」を提供 • IETFで標準化＠NETCONF WG • RFC 6241 NETCONF • RFC 6020 YANG https://datatracker.ietf.org/wg/netconf/documents/ オペレーション <get-config> <edit-config> <delete-config> <commit> etc. データストア candidate config running config startup config YANG （データモデル）設定情報含むネットワーク機器のモデル化 NETCONF （プロトコル）オペレーションデータストア XML-RPC SSH, TLS （トランスポート）

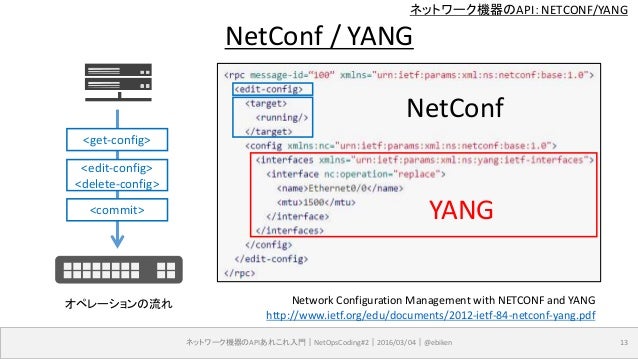

10. ネットワーク機器のAPI：NETCONF/YANG ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 13 NetConf / YANG Network Configuration Management with NETCONF and YANG http://www.ietf.org/edu/documents/2012-ietf-84-netconf-yang.pdf YANG NetConf <get-config> <edit-config> <delete-config> <commit> オペレーションの流れ

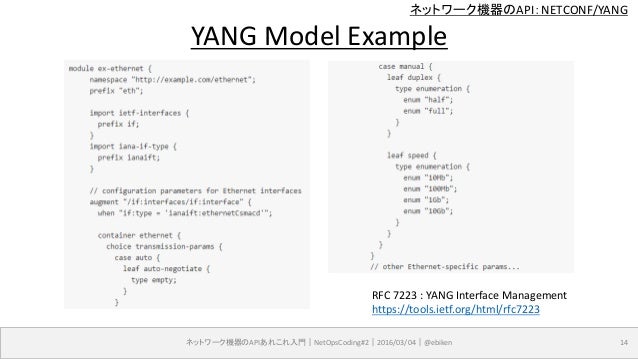

11. ネットワーク機器のAPI：NETCONF/YANG ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 14 YANG Model Example RFC 7223 : YANG Interface Management https://tools.ietf.org/html/rfc7223

12. ネットワーク機器のAPI：NETCONF/YANG ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 15 嬉しい点 • 標準化が進められている • データモデル（YANG） • プロトコル（NETCONF） • 多くのベンダーがサポート表明 • オペレーションやエンコーディング（XML）は各機器共通つらい点 • 「設定」関連情報・操作のみ • ベンダーや機器間でのデータモデルの差異 • YANGを使わなくても良い • 操作（設定）可能なパラメータの差異 • 操作できない設定も • エンコーディングはXML • 冗長で読みづらい ⇒ SDK/Libraryの利用が必須

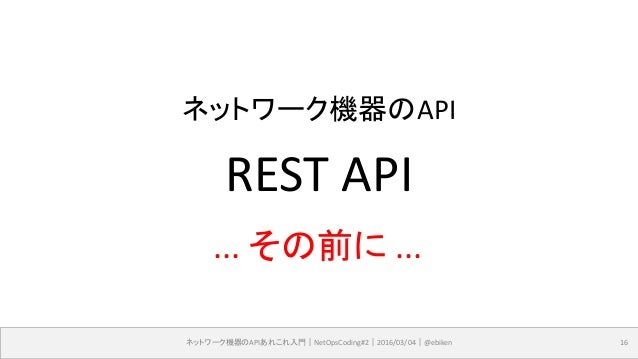

13. ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 16 ... その前に ... REST API ネットワーク機器のAPI

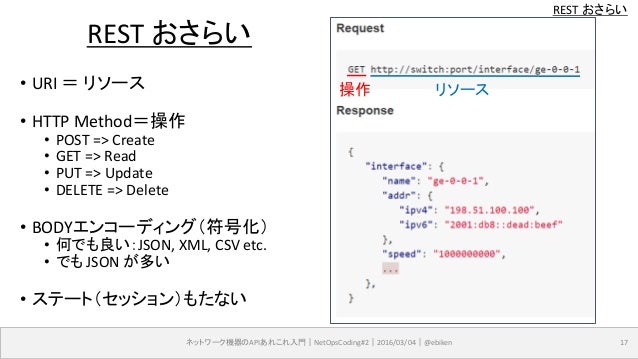

14. REST おさらいネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 17 REST おさらい • URI ＝リソース • HTTP Method＝操作 • POST => Create • GET => Read • PUT => Update • DELETE => Delete • BODYエンコーディング（符号化） • 何でも良い：JSON, XML, CSV etc. • でも JSON が多い • ステート（セッション）もたない操作リソース

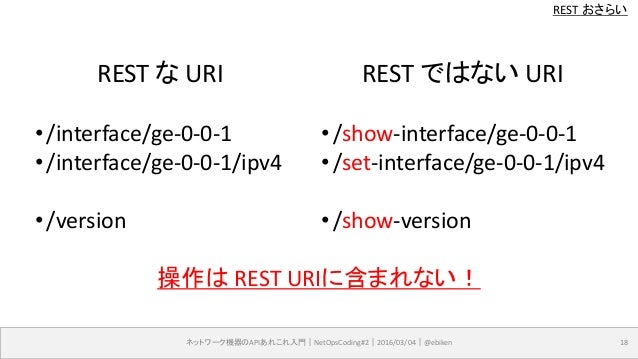

15. REST おさらいネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 18 REST な URI •/interface/ge-0-0-1 •/interface/ge-0-0-1/ipv4 •/version REST ではない URI •/show-interface/ge-0-0-1 •/set-interface/ge-0-0-1/ipv4 •/show-version 操作は REST URIに含まれない！

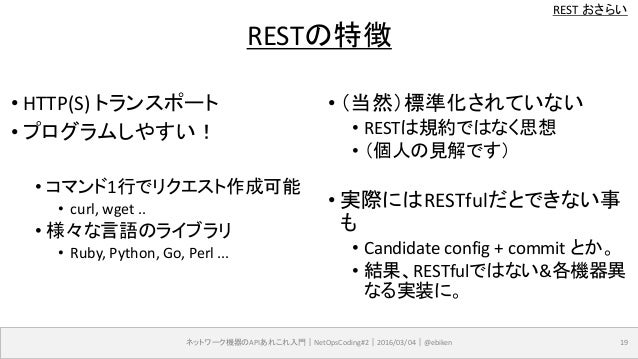

16. REST おさらいネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 19 RESTの特徴 • HTTP(S) トランスポート • プログラムしやすい！ • コマンド1行でリクエスト作成可能 • curl, wget .. • 様々な言語のライブラリ • Ruby, Python, Go, Perl ... • （当然）標準化されていない • RESTは規約ではなく思想 • （個人の見解です） • 実際にはRESTfulだとできない事も • Candidate config + commit とか。 • 結果、RESTfulではない&各機器異なる実装に。

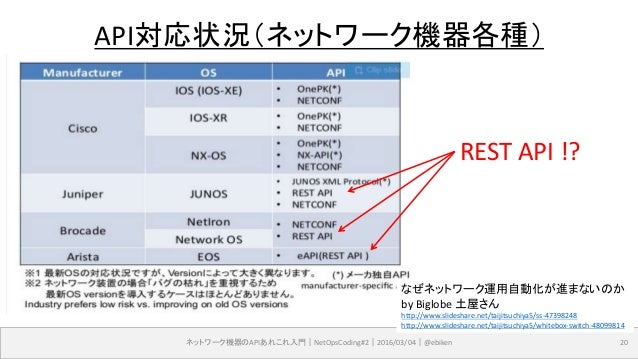

17. ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 20 API対応状況（ネットワーク機器各種）なぜネットワーク運用自動化が進まないのか by Biglobe 土屋さん http://www.slideshare.net/taijitsuchiya5/ss-47398248 http://www.slideshare.net/taijitsuchiya5/whitebox-switch-48099814 REST API !?

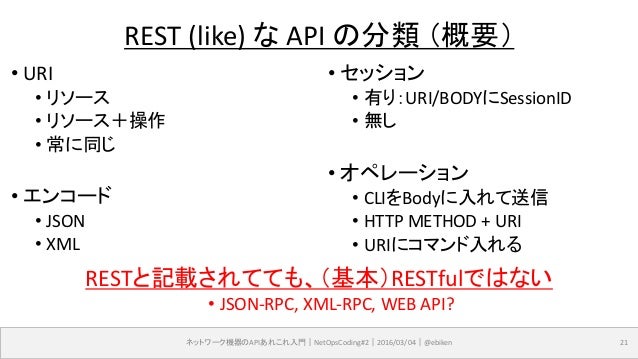

18. ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 21 REST (like) な API の分類（概要） • URI • リソース • リソース＋操作 • 常に同じ • エンコード • JSON • XML • セッション • 有り：URI/BODYにSessionID • 無し • オペレーション • CLIをBodyに入れて送信 • HTTP METHOD + URI • URIにコマンド入れる RESTと記載されてても、（基本）RESTfulではない • JSON-RPC, XML-RPC, WEB API?

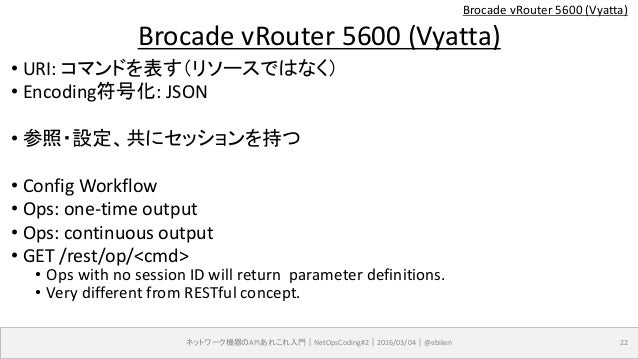

19. Brocade vRouter 5600 (Vyatta) • URI: コマンドを表す（リソースではなく） • Encoding符号化: JSON • 参照・設定、共にセッションを持つ • Config Workflow • Ops: one-time output • Ops: continuous output • GET /rest/op/<cmd> • Ops with no session ID will return parameter definitions. • Very different from RESTful concept. ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 22 Brocade vRouter 5600 (Vyatta)

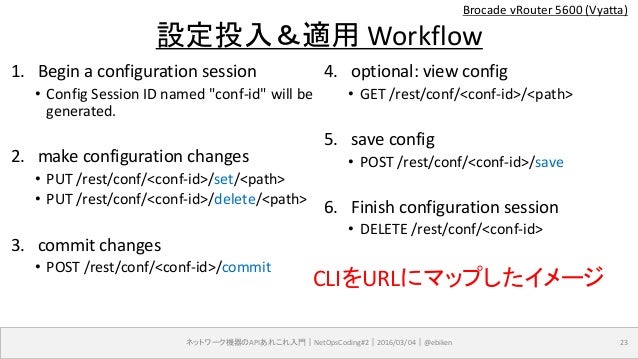

20. Brocade vRouter 5600 (Vyatta) ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 23 設定投入＆適用 Workflow 1. Begin a configuration session • Config Session ID named "conf-id" will be generated. 2. make configuration changes • PUT /rest/conf/<conf-id>/set/<path> • PUT /rest/conf/<conf-id>/delete/<path> 3. commit changes • POST /rest/conf/<conf-id>/commit 4. optional: view config • GET /rest/conf/<conf-id>/<path> 5. save config • POST /rest/conf/<conf-id>/save 6. Finish configuration session • DELETE /rest/conf/<conf-id> CLIをURLにマップしたイメージ

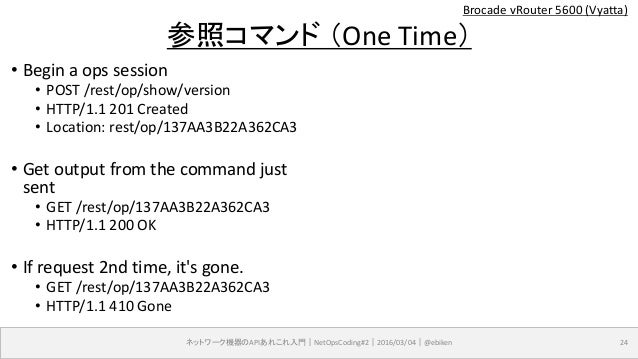

21. Brocade vRouter 5600 (Vyatta) ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 24 参照コマンド（One Time） • Begin a ops session • POST /rest/op/show/version • HTTP/1.1 201 Created • Location: rest/op/137AA3B22A362CA3 • Get output from the command just sent • GET /rest/op/137AA3B22A362CA3 • HTTP/1.1 200 OK • If request 2nd time, it's gone. • GET /rest/op/137AA3B22A362CA3 • HTTP/1.1 410 Gone

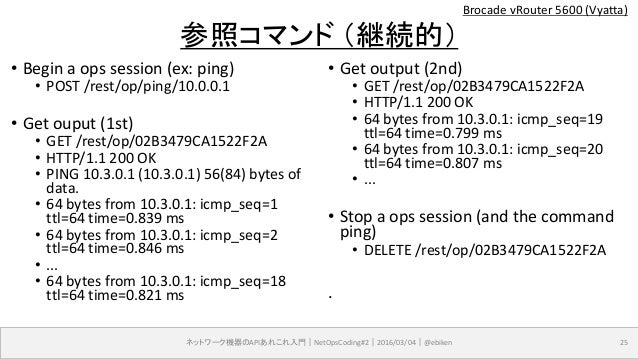

22. Brocade vRouter 5600 (Vyatta) ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 25 参照コマンド（継続的） • Begin a ops session (ex: ping) • POST /rest/op/ping/10.0.0.1 • Get ouput (1st) • GET /rest/op/02B3479CA1522F2A • HTTP/1.1 200 OK • PING 10.3.0.1 (10.3.0.1) 56(84) bytes of data. • 64 bytes from 10.3.0.1: icmp_seq=1 ttl=64 time=0.839 ms • 64 bytes from 10.3.0.1: icmp_seq=2 ttl=64 time=0.846 ms • ... • 64 bytes from 10.3.0.1: icmp_seq=18 ttl=64 time=0.821 ms • Get output (2nd) • GET /rest/op/02B3479CA1522F2A • HTTP/1.1 200 OK • 64 bytes from 10.3.0.1: icmp_seq=19 ttl=64 time=0.799 ms • 64 bytes from 10.3.0.1: icmp_seq=20 ttl=64 time=0.807 ms • ... • Stop a ops session (and the command ping) • DELETE /rest/op/02B3479CA1522F2A .

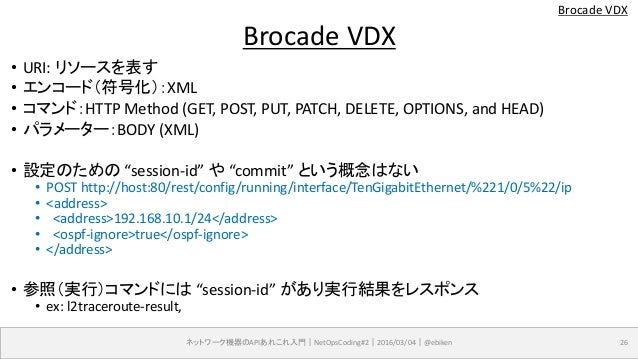

23. Brocade VDX • URI: リソースを表す • エンコード（符号化）：XML • コマンド：HTTP Method (GET, POST, PUT, PATCH, DELETE, OPTIONS, and HEAD) • パラメーター：BODY (XML) • 設定のための “session-id” や “commit” という概念はない • POST http://host:80/rest/config/running/interface/TenGigabitEthernet/%221/0/5%22/ip • <address> • <address>192.168.10.1/24</address> • <ospf-ignore>true</ospf-ignore> • </address> • 参照（実行）コマンドには “session-id” があり実行結果をレスポンス • ex: l2traceroute-result, ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 26 Brocade VDX

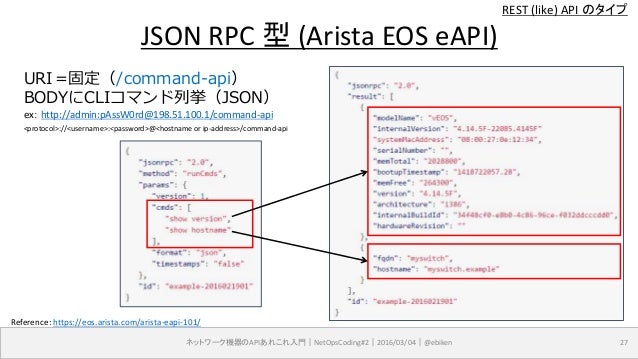

24. REST (like) API のタイプネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 27 JSON RPC 型 (Arista EOS eAPI) URI＝固定（/command-api） BODYにCLIコマンド列挙（JSON） ex： http://admin:pAssW0rd@198.51.100.1/command-api Reference: https://eos.arista.com/arista-eapi-101/ <protocol>://<username>:<password>@<hostname or ip-address>/command-api

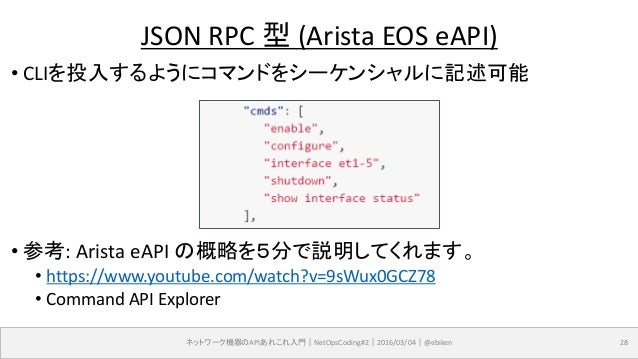

25. • CLIを投入するようにコマンドをシーケンシャルに記述可能 • 参考: Arista eAPI の概略を５分で説明してくれます。 • https://www.youtube.com/watch?v=9sWux0GCZ78 • Command API Explorer ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 28 JSON RPC 型 (Arista EOS eAPI)

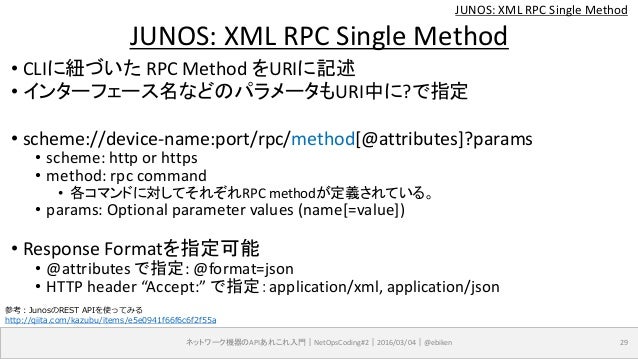

26. JUNOS: XML RPC Single Method • CLIに紐づいた RPC Method をURIに記述 • インターフェース名などのパラメータもURI中に?で指定 • scheme://device-name:port/rpc/method[@attributes]?params • scheme: http or https • method: rpc command • 各コマンドに対してそれぞれRPC methodが定義されている。 • params: Optional parameter values (name[=value]) • Response Formatを指定可能 • @attributes で指定: @format=json • HTTP header “Accept:” で指定：application/xml, application/json ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 29 JUNOS: XML RPC Single Method 参考：JunosのREST APIを使ってみる http://qiita.com/kazubu/items/e5e0941f66f6c6f2f55a

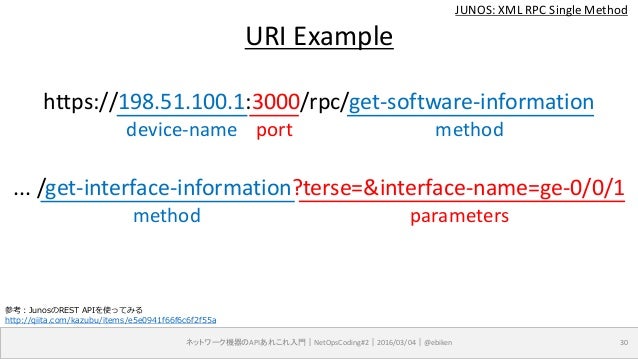

27. device-name port JUNOS: XML RPC Single Method ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 30 URI Example https://198.51.100.1:3000/rpc/get-software-information ... /get-interface-information?terse=&interface-name=ge-0/0/1 method method parameters 参考：JunosのREST APIを使ってみる http://qiita.com/kazubu/items/e5e0941f66f6c6f2f55a

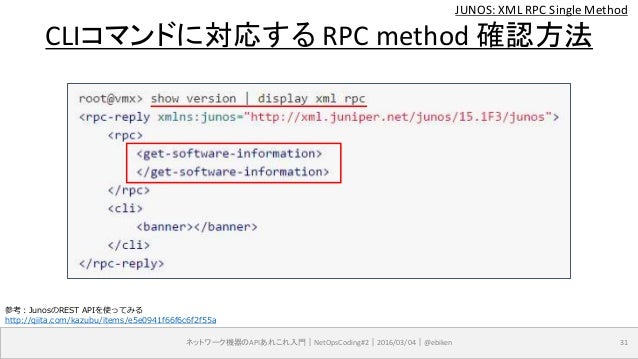

28. JUNOS: XML RPC Single Method ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 31 CLIコマンドに対応する RPC method 確認方法参考：JunosのREST APIを使ってみる http://qiita.com/kazubu/items/e5e0941f66f6c6f2f55a

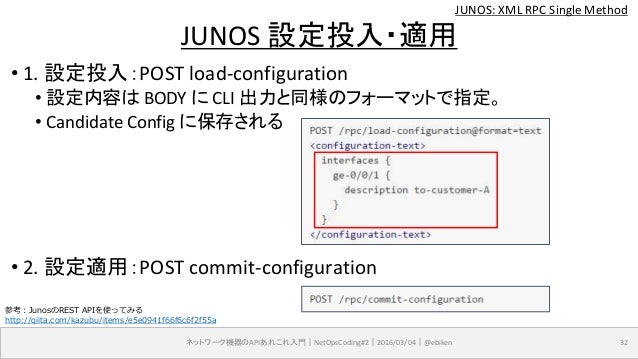

29. JUNOS: XML RPC Single Method • 1. 設定投入：POST load-configuration • 設定内容は BODY に CLI 出力と同様のフォーマットで指定。 • Candidate Config に保存される • 2. 設定適用：POST commit-configuration ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 32 JUNOS 設定投入・適用参考：JunosのREST APIを使ってみる http://qiita.com/kazubu/items/e5e0941f66f6c6f2f55a

30. REST (like) API のタイプ • （URIでなく）CLIに紐づくRPC Method をBODYに複数記述ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 33 XML RPC Multi Method型 (JUNOS Multi RPC) Request Response

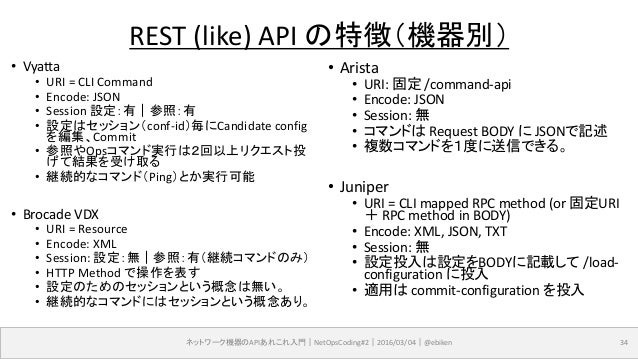

31. ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 34 REST (like) API の特徴（機器別） • Vyatta • URI = CLI Command • Encode: JSON • Session 設定：有｜参照：有 • 設定はセッション（conf-id）毎にCandidate config を編集、Commit • 参照やOpsコマンド実行は２回以上リクエスト投げて結果を受け取る • 継続的なコマンド（Ping）とか実行可能 • Brocade VDX • URI = Resource • Encode: XML • Session: 設定：無｜参照：有（継続コマンドのみ） • HTTP Method で操作を表す • 設定のためのセッションという概念は無い。 • 継続的なコマンドにはセッションという概念あり。 • Arista • URI: 固定 /command-api • Encode: JSON • Session: 無 • コマンドは Request BODY に JSONで記述 • 複数コマンドを１度に送信できる。 • Juniper • URI = CLI mapped RPC method (or 固定URI ＋ RPC method in BODY) • Encode: XML, JSON, TXT • Session: 無 • 設定投入は設定をBODYに記載して /load- configuration に投入 • 適用は commit-configuration を投入

32. プログラミングの階層構造＆まとめネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 35

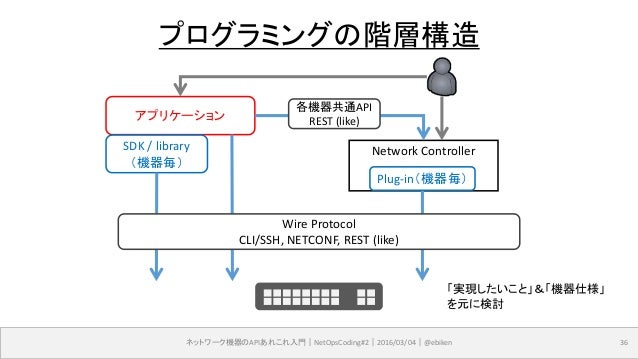

33. Network Controller ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 36 プログラミングの階層構造アプリケーション SDK / library （機器毎） Plug-in（機器毎） Wire Protocol CLI/SSH, NETCONF, REST (like) 各機器共通API REST (like) 「実現したいこと」＆「機器仕様」を元に検討

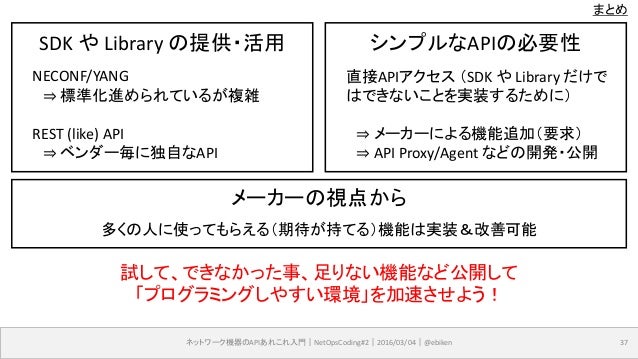

34. まとめネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 37 SDK や Library の提供・活用 NECONF/YANG ⇒ 標準化進められているが複雑 REST (like) API ⇒ ベンダー毎に独自なAPI シンプルなAPIの必要性直接APIアクセス（SDK や Library だけではできないことを実装するために） ⇒ メーカーによる機能追加（要求） ⇒ API Proxy/Agent などの開発・公開メーカーの視点から多くの人に使ってもらえる（期待が持てる）機能は実装＆改善可能試して、できなかった事、足りない機能など公開して「プログラミングしやすい環境」を加速させよう！

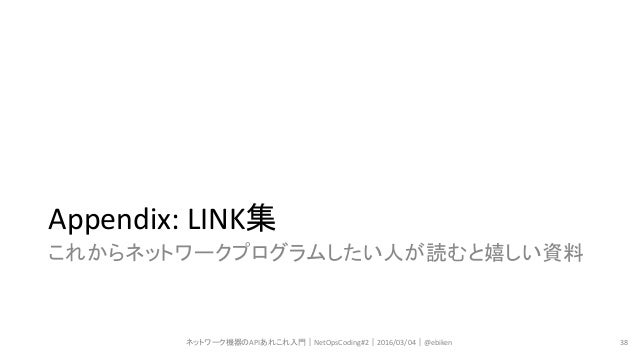

35. Appendix: LINK集これからネットワークプログラムしたい人が読むと嬉しい資料ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 38

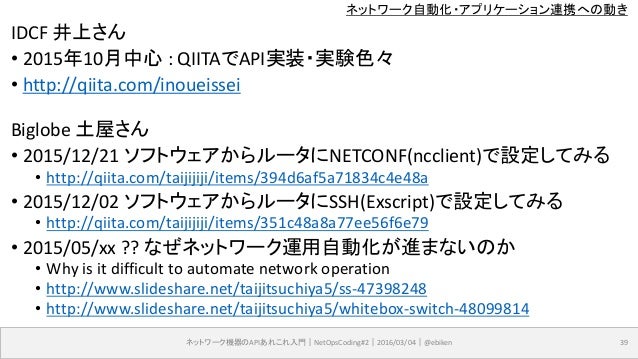

36. ネットワーク自動化・アプリケーション連携への動き IDCF 井上さん • 2015年10月中心 : QIITAでAPI実装・実験色々 • http://qiita.com/inoueissei Biglobe 土屋さん • 2015/12/21 ソフトウェアからルータにNETCONF(ncclient)で設定してみる • http://qiita.com/taijijiji/items/394d6af5a71834c4e48a • 2015/12/02 ソフトウェアからルータにSSH(Exscript)で設定してみる • http://qiita.com/taijijiji/items/351c48a8a77ee56f6e79 • 2015/05/xx ?? なぜネットワーク運用自動化が進まないのか • Why is it difficult to automate network operation • http://www.slideshare.net/taijitsuchiya5/ss-47398248 • http://www.slideshare.net/taijitsuchiya5/whitebox-switch-48099814 ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 39

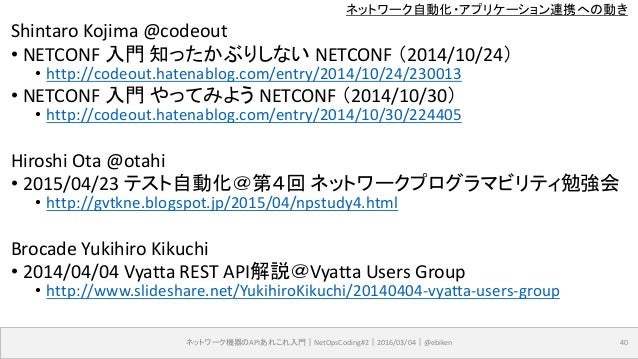

37. ネットワーク自動化・アプリケーション連携への動き Shintaro Kojima @codeout • NETCONF 入門知ったかぶりしない NETCONF （2014/10/24） • http://codeout.hatenablog.com/entry/2014/10/24/230013 • NETCONF 入門やってみよう NETCONF （2014/10/30） • http://codeout.hatenablog.com/entry/2014/10/30/224405 Hiroshi Ota @otahi • 2015/04/23 テスト自動化＠第４回ネットワークプログラマビリティ勉強会 • http://gvtkne.blogspot.jp/2015/04/npstudy4.html Brocade Yukihiro Kikuchi • 2014/04/04 Vyatta REST API解説＠Vyatta Users Group • http://www.slideshare.net/YukihiroKikuchi/20140404-vyatta-users-group ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 40

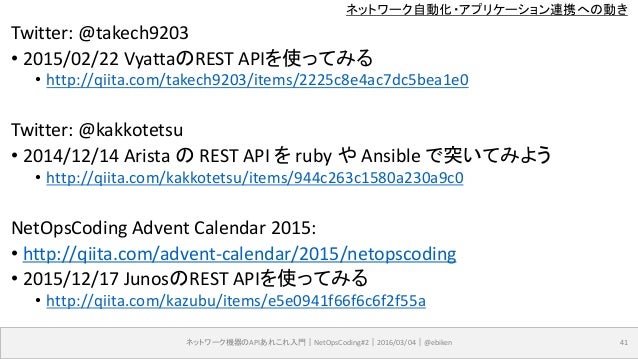

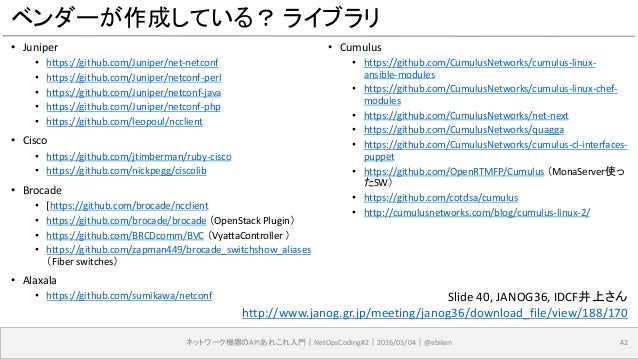

38. ネットワーク自動化・アプリケーション連携への動き Twitter: @takech9203 • 2015/02/22 VyattaのREST APIを使ってみる • http://qiita.com/takech9203/items/2225c8e4ac7dc5bea1e0 Twitter: @kakkotetsu • 2014/12/14 Arista の REST API を ruby や Ansible で突いてみよう • http://qiita.com/kakkotetsu/items/944c263c1580a230a9c0 NetOpsCoding Advent Calendar 2015: • http://qiita.com/advent-calendar/2015/netopscoding • 2015/12/17 JunosのREST APIを使ってみる • http://qiita.com/kazubu/items/e5e0941f66f6c6f2f55a ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 41

39. ベンダーが作成している？ライブラリ • Juniper • https://github.com/Juniper/net-netconf • https://github.com/Juniper/netconf-perl • https://github.com/Juniper/netconf-java • https://github.com/Juniper/netconf-php • https://github.com/leopoul/ncclient • Cisco • https://github.com/jtimberman/ruby-cisco • https://github.com/nickpegg/ciscolib • Brocade • [https://github.com/brocade/ncclient • https://github.com/brocade/brocade （OpenStack Plugin） • https://github.com/BRCDcomm/BVC （VyattaController ） • https://github.com/zapman449/brocade_switchshow_aliases （Fiber switches） • Alaxala • https://github.com/sumikawa/netconf • Cumulus • https://github.com/CumulusNetworks/cumulus-linux- ansible-modules • https://github.com/CumulusNetworks/cumulus-linux-chef- modules • https://github.com/CumulusNetworks/net-next • https://github.com/CumulusNetworks/quagga • https://github.com/CumulusNetworks/cumulus-cl-interfaces- puppet • https://github.com/OpenRTMFP/Cumulus （MonaServer使ったSW） • https://github.com/cotdsa/cumulus • http://cumulusnetworks.com/blog/cumulus-linux-2/ ネットワーク機器のAPIあれこれ入門｜NetOpsCoding#2｜2016/03/04｜@ebiken 42 Slide 40, JANOG36, IDCF井上さん http://www.janog.gr.jp/meeting/janog36/download_file/view/188/170
