1. 1. さくらのIoT  Platform (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. Technical  Details プラットフォーム事業部  江草  陽太

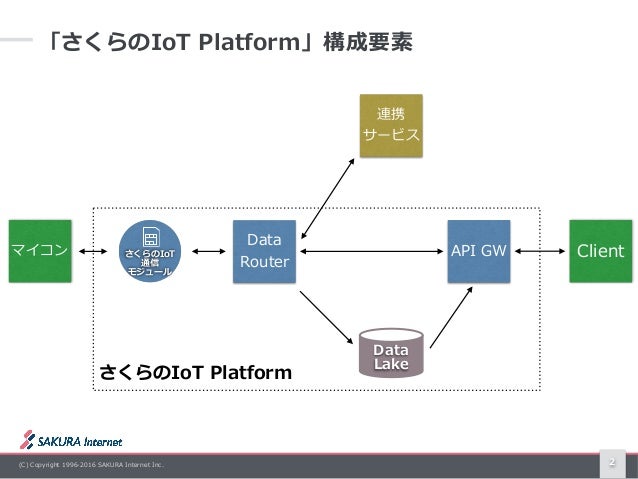

2. 2. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. さくらのIoT   通信   モジュール 2 「さくらのIoT  Platform」構成要素 Data
 Router API  GW 連携
 サービス マイコン Client Data
 Lake さくらのIoT  Platform

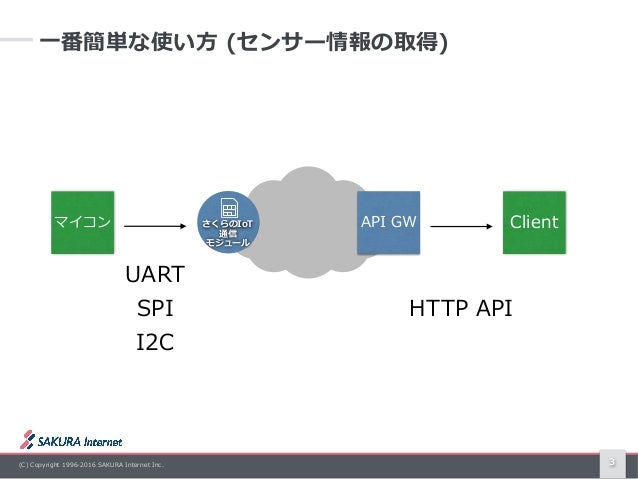

3. 3. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. 3 ⼀一番簡単な使い⽅方  (センサー情報の取得) API  GWマイコン Client UART
 SPI
 I2C HTTP  API   さくらのIoT   通信   モジュール

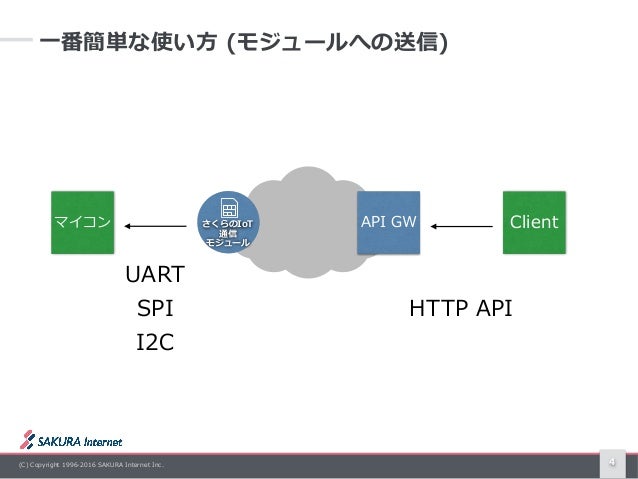

4. 4. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. 4 ⼀一番簡単な使い⽅方  (モジュールへの送信) API  GWマイコン Client UART
 SPI
 I2C HTTP  API   さくらのIoT   通信   モジュール

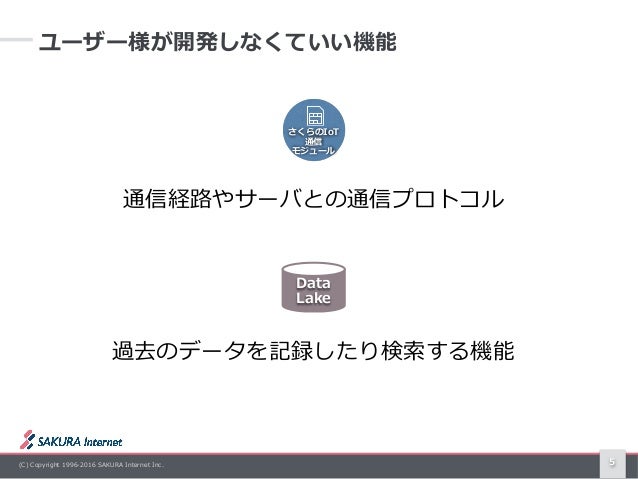

5. 5. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. 5 ユーザー様が開発しなくていい機能 通信経路路やサーバとの通信プロトコル 過去のデータを記録したり検索索する機能 さくらのIoT   通信   モジュール Data
 Lake

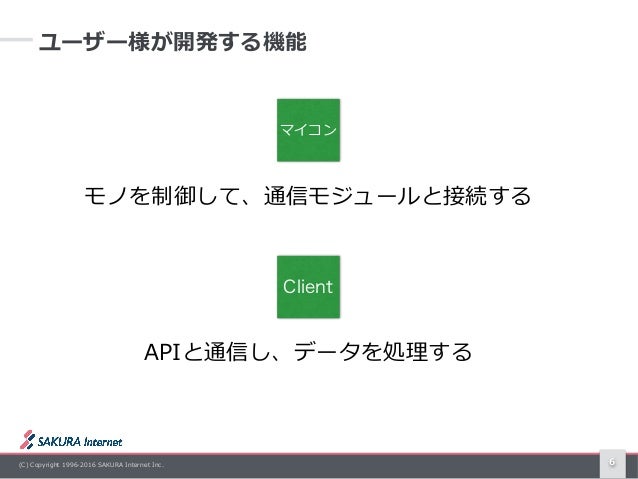

6. 6. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. 6 ユーザー様が開発する機能 モノを制御して、通信モジュールと接続する マイコン Client APIと通信し、データを処理理する

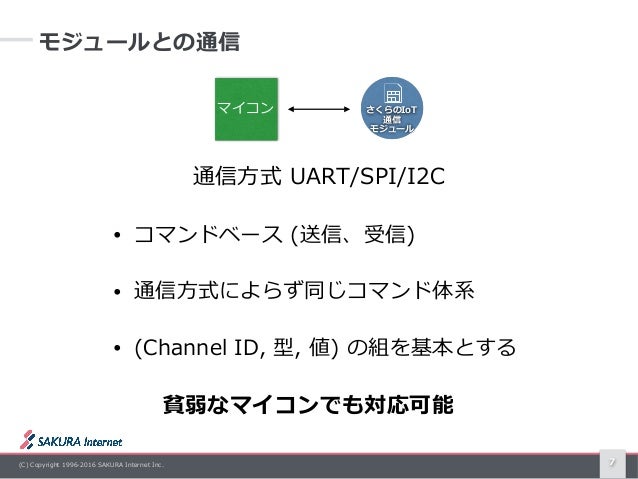

7. 7. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. 7 モジュールとの通信 マイコン 通信⽅方式  UART/SPI/I2C • コマンドベース  (送信、受信)   • 通信⽅方式によらず同じコマンド体系   • (Channel  ID,  型,  値)  の組を基本とする 貧弱なマイコンでも対応可能 さくらのIoT   通信   モジュール

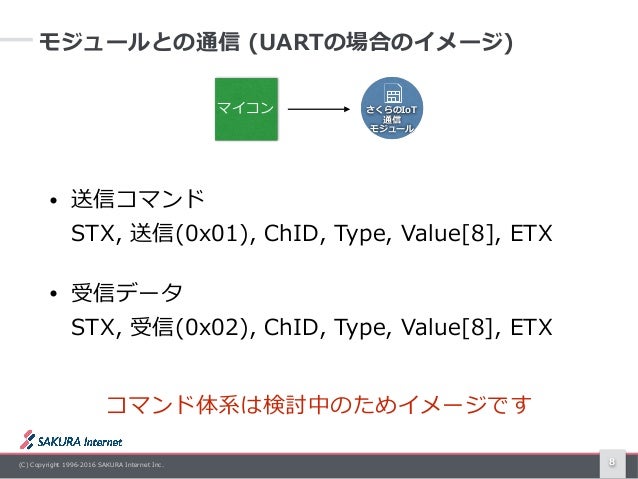

8. 8. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. コマンド体系は検討中のためイメージです 8 モジュールとの通信  (UARTの場合のイメージ) マイコン • 送信コマンド
 STX,  送信(0x01),  ChID,  Type,  Value[8],  ETX   • 受信データ
 STX,  受信(0x02),  ChID,  Type,  Value[8],  ETX さくらのIoT   通信   モジュール

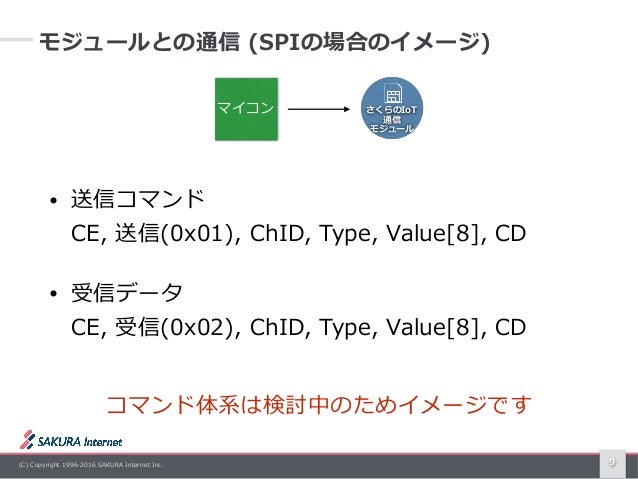

9. 9. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. コマンド体系は検討中のためイメージです 9 モジュールとの通信  (SPIの場合のイメージ) マイコン • 送信コマンド
 CE,  送信(0x01),  ChID,  Type,  Value[8],  CD   • 受信データ
 CE,  受信(0x02),  ChID,  Type,  Value[8],  CD さくらのIoT   通信   モジュール

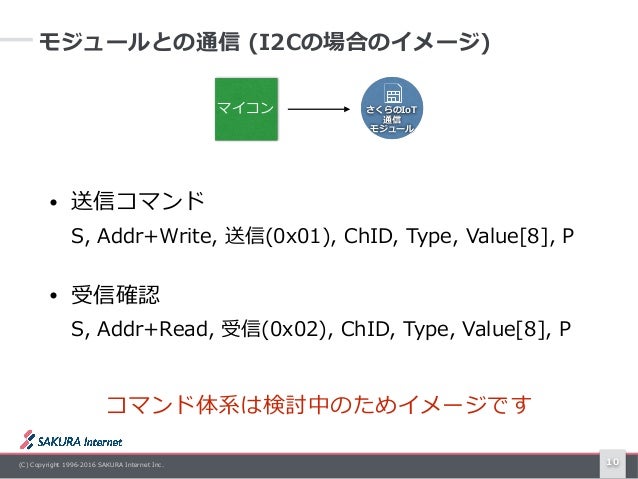

10. 10. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. コマンド体系は検討中のためイメージです 10 モジュールとの通信  (I2Cの場合のイメージ) マイコン • 送信コマンド
 S,  Addr+Write,  送信(0x01),  ChID,  Type,  Value[8],  P   • 受信確認
 S,  Addr+Read,  受信(0x02),  ChID,  Type,  Value[8],  P さくらのIoT   通信   モジュール

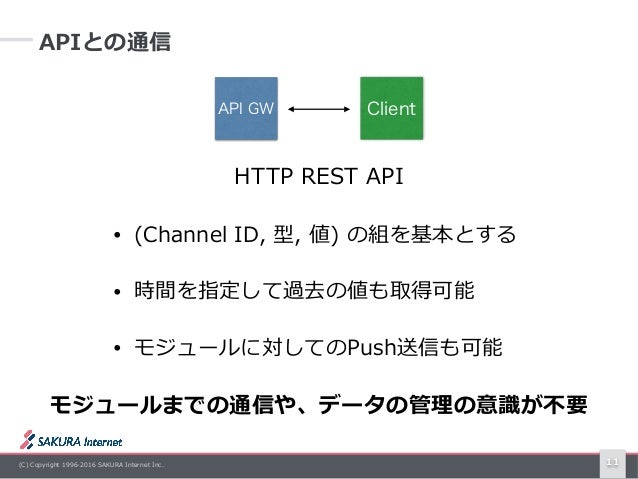

11. 11. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. API GW Client 11 APIとの通信 HTTP  REST  API • (Channel  ID,  型,  値)  の組を基本とする   • 時間を指定して過去の値も取得可能   • モジュールに対してのPush送信も可能 モジュールまでの通信や、データの管理理の意識識が不不要

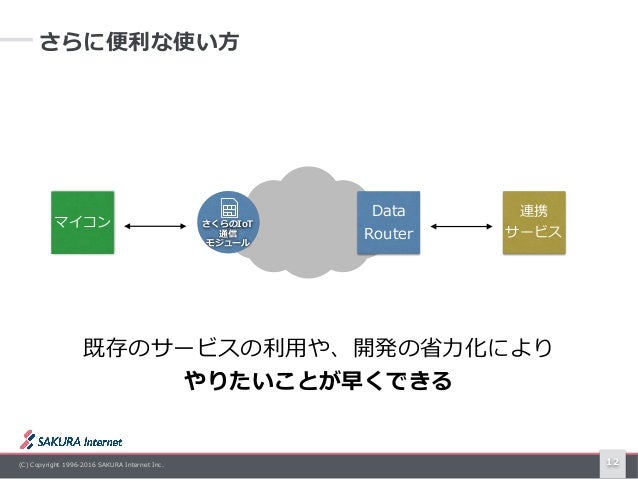

12. 12. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. 12 さらに便便利利な使い⽅方 Data
 Router マイコン さくらのIoT   通信   モジュール 連携
 サービス 既存のサービスの利利⽤用や、開発の省省⼒力力化により   やりたいことが早くできる

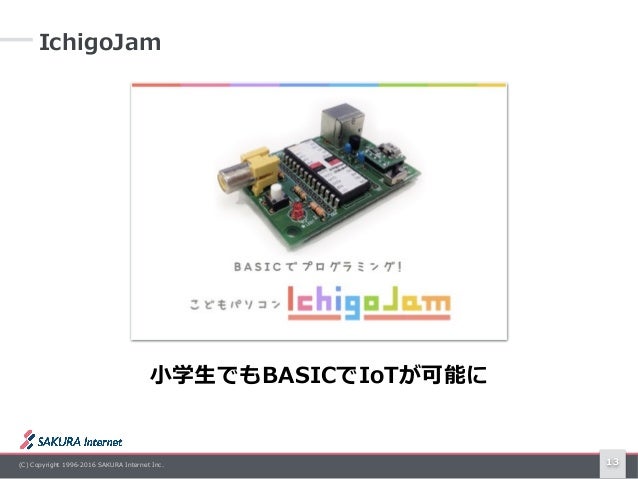

13. 13. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. 13 IchigoJam ⼩小学⽣生でもBASICでIoTが可能に

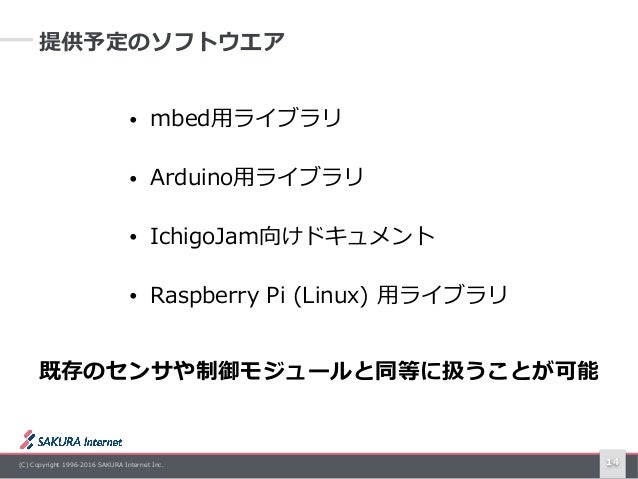

14. 14. (C)  Copyright  1996-‐‑‒2016  SAKURA  Internet  Inc. 14 提供予定のソフトウエア • mbed⽤用ライブラリ   • Arduino⽤用ライブラリ   • IchigoJam向けドキュメント   • Raspberry  Pi  (Linux)  ⽤用ライブラリ 既存のセンサや制御モジュールと同等に扱うことが可能
