1. 1. Developers Summit 2016【18-E-5】#devsumiE リアクティブ・アーキテクチャ
 ∼大規模サービスにおける必要性と課題∼ 岡本 雄太 (@okapies) 2016/02/18 Greg Walters, “Crazy Architecutre (UK)" - CC BY 2.0
2. 2. 自己紹介 • 岡本 雄太(@okapies) • 製造業で働くソフト屋さん • Scala と Scala OSSs 愛好家 • 最近の仕事はインフラエンジニアっぽい感じ • ScalaMatsuri 2016 準備委員会 運営委員

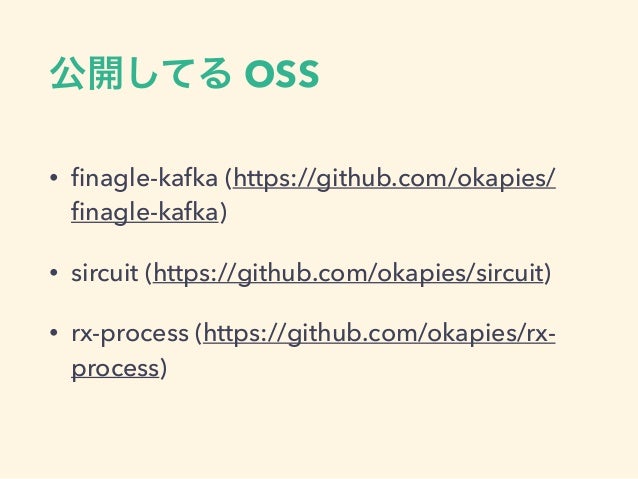

3. 3. 公開してる OSS • finagle-kafka (https://github.com/okapies/ finagle-kafka) • sircuit (https://github.com/okapies/sircuit) • rx-process (https://github.com/okapies/rx- process)
4. 4. 書き物 • 翻訳: • リアクティブ宣言 v2.0 • Effective Scala 日本語版 • 命令型のコールバック、関数型のプロミス • ブログ記事 (http://okapies.hateblo.jp/): • 非同期ストリーム処理の標準化を目指す "Reactive Streams" とは • 関数型プログラマのための Rx 入門 • マイクロサービスが Scala を選ぶ３つの理由
5. 5. 発表してきました Reactive Programming
 の話題が中心 http://www.slideshare.net/okapies/scalamatsuri-58141520

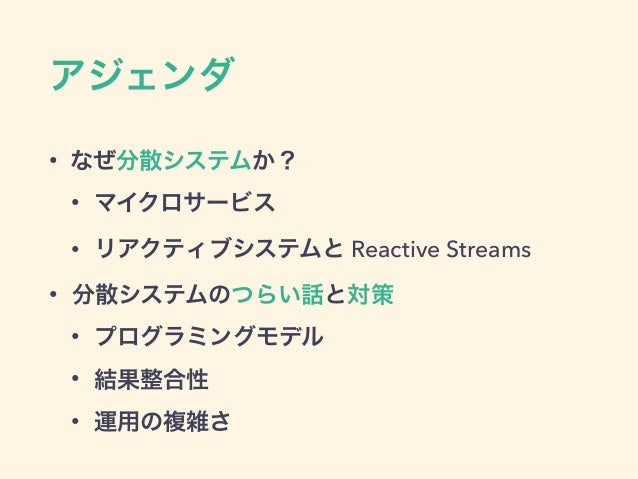

6. 6. アジェンダ • なぜ分散システムか？ • マイクロサービス • リアクティブシステムと Reactive Streams • 分散システムのつらい話と対策 • プログラミングモデル • 結果整合性 • 運用の複雑さ
7. 7. 単体マシン ! ! 分散システム

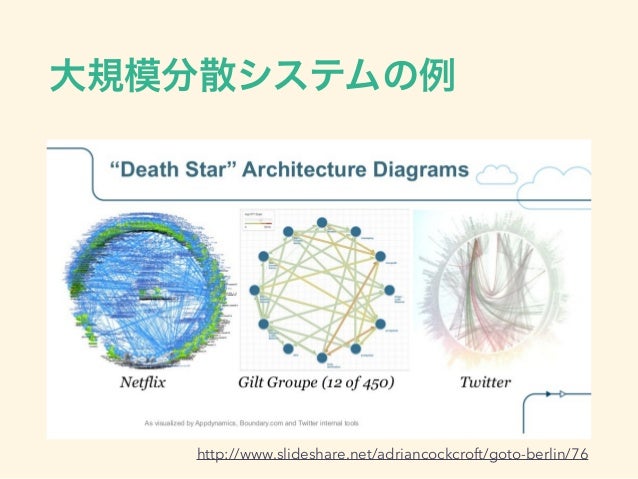

8. 8. 大規模分散システムの例 http://www.slideshare.net/adriancockcroft/goto-berlin/76

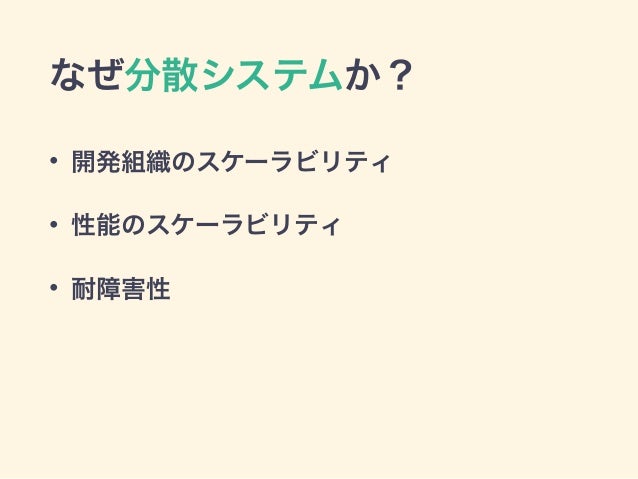

9. 9. なぜ分散システムか？ • 開発組織のスケーラビリティ • 性能のスケーラビリティ • 耐障害性

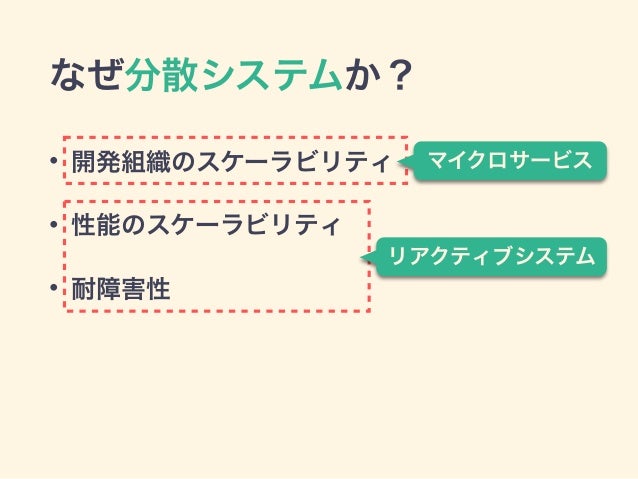

10. 10. なぜ分散システムか？ • 開発組織のスケーラビリティ • 性能のスケーラビリティ • 耐障害性 リアクティブシステム マイクロサービス

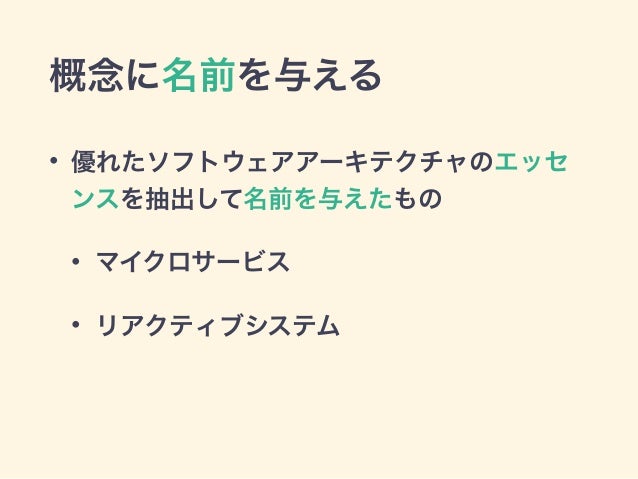

11. 11. 概念に名前を与える • 優れたソフトウェアアーキテクチャのエッセ ンスを抽出して名前を与えたもの • マイクロサービス • リアクティブシステム

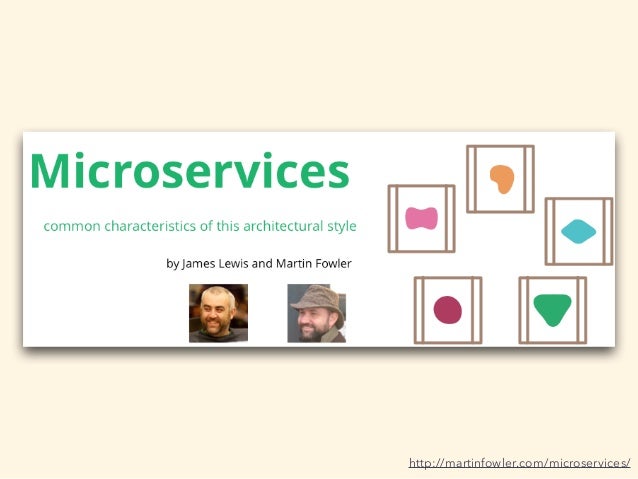

12. 12. http://martinfowler.com/microservices/

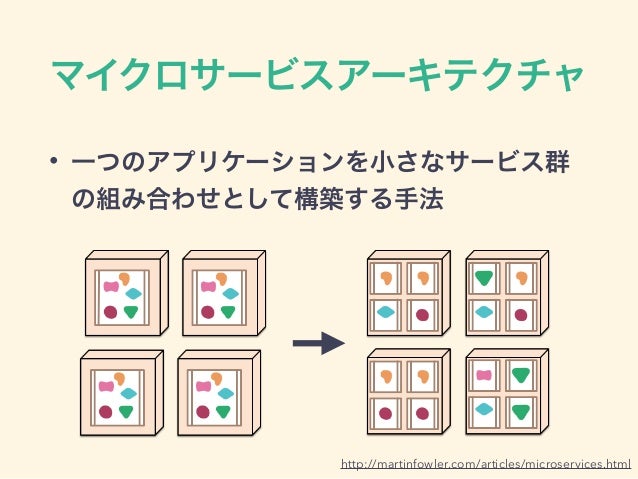

13. 13. マイクロサービスアーキテクチャ • 一つのアプリケーションを小さなサービス群 の組み合わせとして構築する手法 http://martinfowler.com/articles/microservices.html

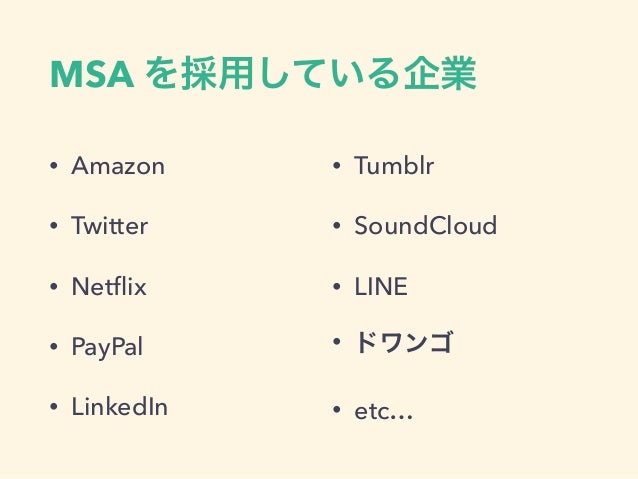

14. 14. MSA を採用している企業 • Amazon • Twitter • Netflix • PayPal • LinkedIn • Tumblr • SoundCloud • LINE • ドワンゴ • etc…

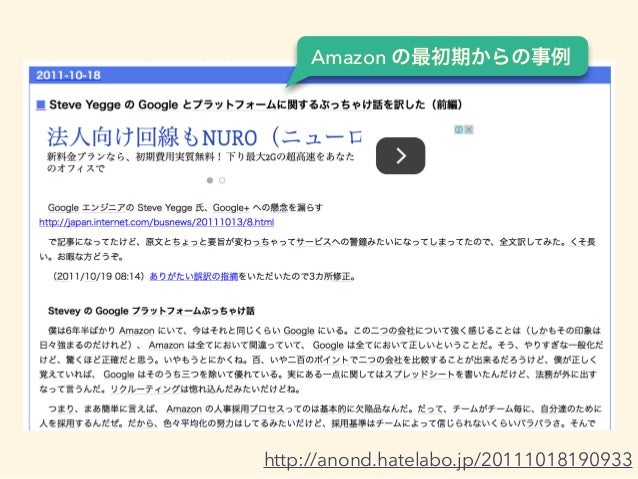

15. 15. http://anond.hatelabo.jp/20111018190933 Amazon の最初期からの事例

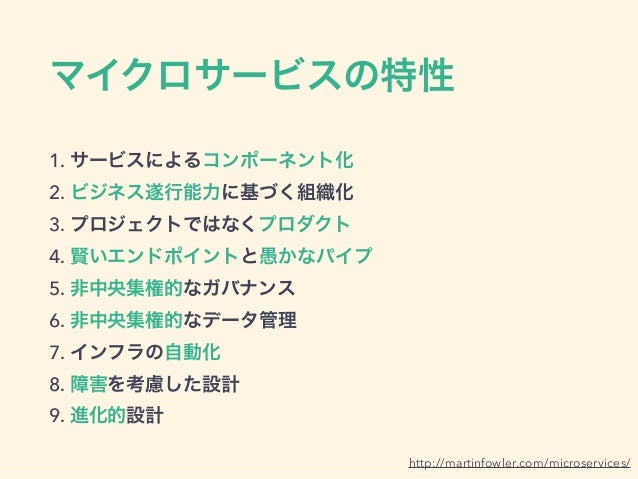

16. 16. マイクロサービスの特性 1. サービスによるコンポーネント化 2. ビジネス遂行能力に基づく組織化 3. プロジェクトではなくプロダクト 4. 賢いエンドポイントと愚かなパイプ 5. 非中央集権的なガバナンス 6. 非中央集権的なデータ管理 7. インフラの自動化 8. 障害を考慮した設計 9. 進化的設計 http://martinfowler.com/microservices/
17. 17. マイクロサービスの特性 2. ビジネス遂行能力に基づく組織化 3. プロジェクトではなくプロダクト 5. 非中央集権的なガバナンス 9. 進化的設計 1. サービスによるコンポーネント化 4. 賢いエンドポイントと愚かなパイプ 6. 非中央集権的なデータ管理 7. インフラの自動化 8. 障害を考慮した設計 組織の特性 (目的) 技術の特性 (手段) http://martinfowler.com/microservices/

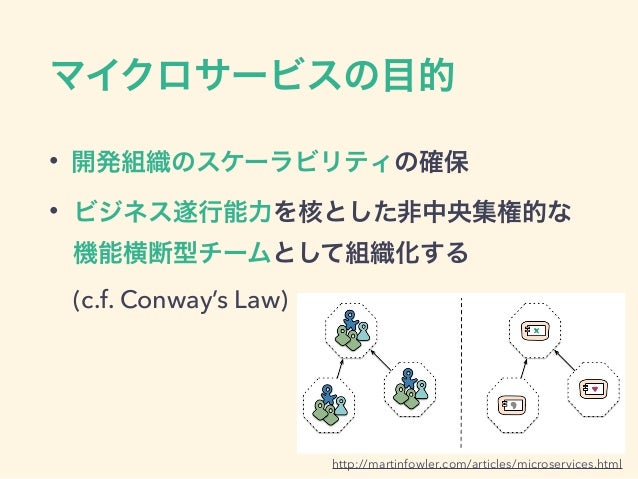

18. 18. マイクロサービスの目的 • 開発組織のスケーラビリティの確保 • ビジネス遂行能力を核とした非中央集権的な 機能横断型チームとして組織化する
 (c.f. Conway’s Law) http://martinfowler.com/articles/microservices.html

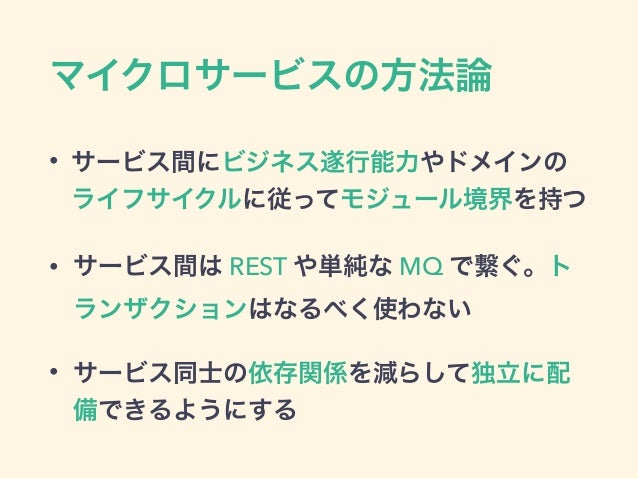

19. 19. マイクロサービスの方法論 • サービス間にビジネス遂行能力やドメインの ライフサイクルに従ってモジュール境界を持つ • サービス間は REST や単純な MQ で繋ぐ。ト ランザクションはなるべく使わない • サービス同士の依存関係を減らして独立に配 備できるようにする

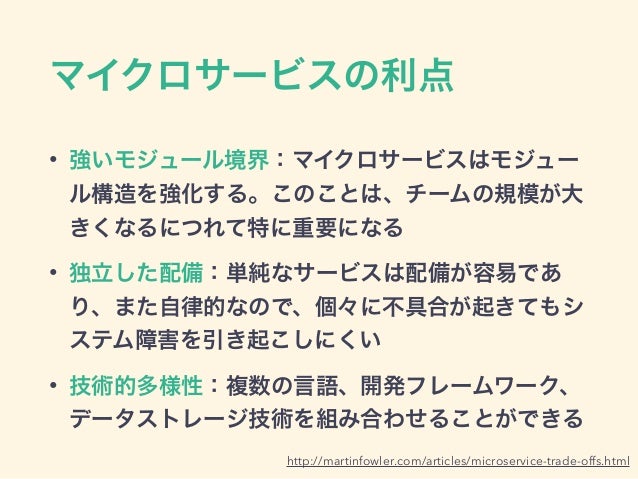

20. 20. マイクロサービスの利点 • 強いモジュール境界：マイクロサービスはモジュー ル構造を強化する。このことは、チームの規模が大 きくなるにつれて特に重要になる • 独立した配備：単純なサービスは配備が容易であ り、また自律的なので、個々に不具合が起きてもシ ステム障害を引き起こしにくい • 技術的多様性：複数の言語、開発フレームワーク、 データストレージ技術を組み合わせることができる http://martinfowler.com/articles/microservice-trade-offs.html

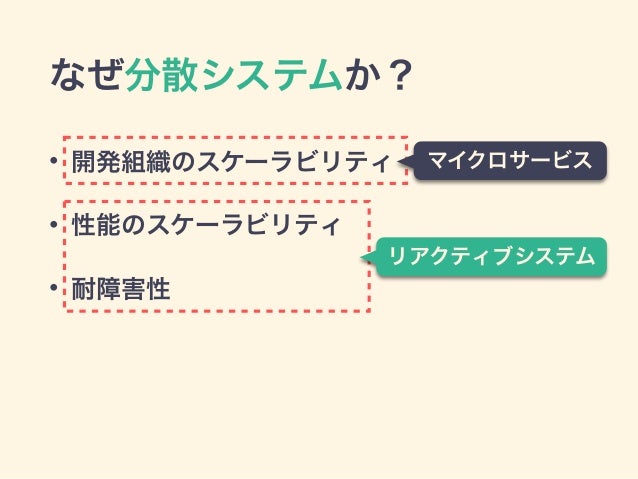

21. 21. なぜ分散システムか？ • 開発組織のスケーラビリティ • 性能のスケーラビリティ • 耐障害性 リアクティブシステム マイクロサービス
22. 22. http://www.reactivemanifesto.org/ja

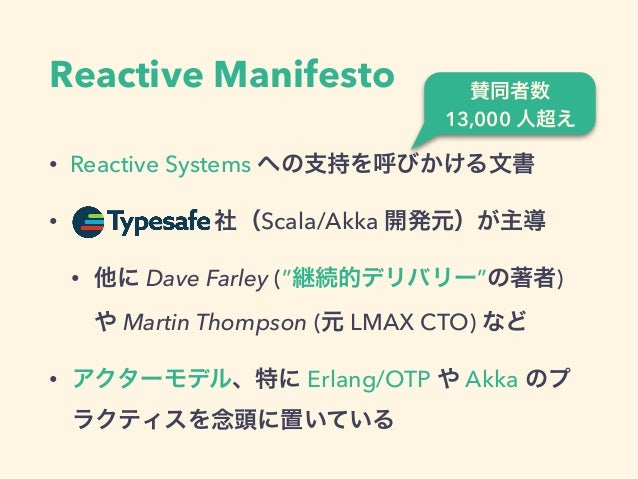

23. 23. Reactive Manifesto • Reactive Systems への支持を呼びかける文書 • 社（Scala/Akka 開発元）が主導 • 他に Dave Farley (”継続的デリバリー”の著者) や Martin Thompson (元 LMAX CTO) など • アクターモデル、特に Erlang/OTP や Akka のプ ラクティスを念頭に置いている 賛同者数
 13,000 人超え

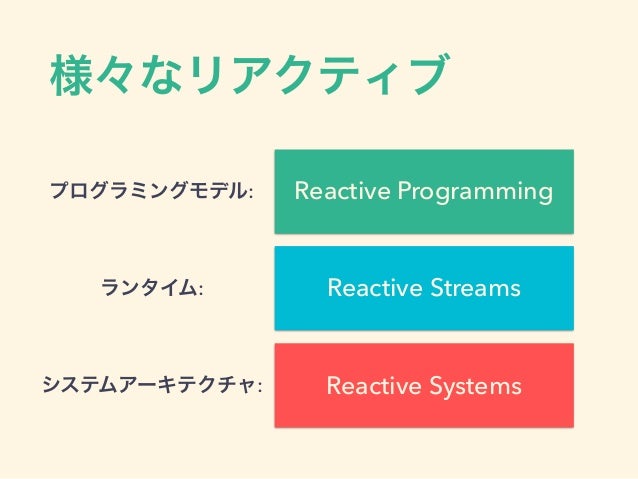

24. 24. 様々なリアクティブ Reactive Systems Reactive Programming Reactive Streams プログラミングモデル: ランタイム: システムアーキテクチャ:

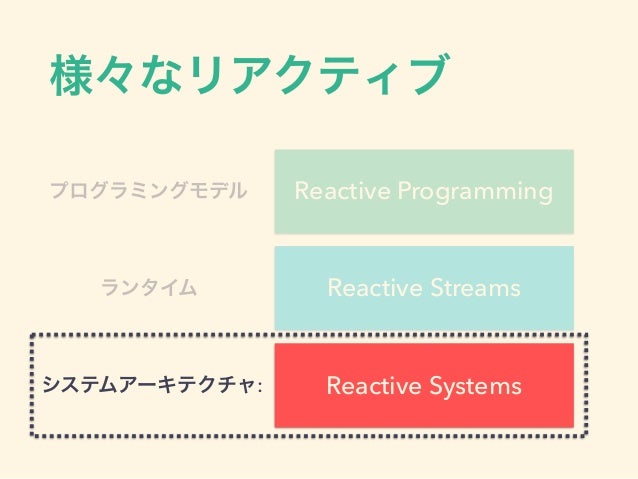

25. 25. 様々なリアクティブ Reactive Systems Reactive Programming Reactive Streams プログラミングモデル ランタイム システムアーキテクチャ:

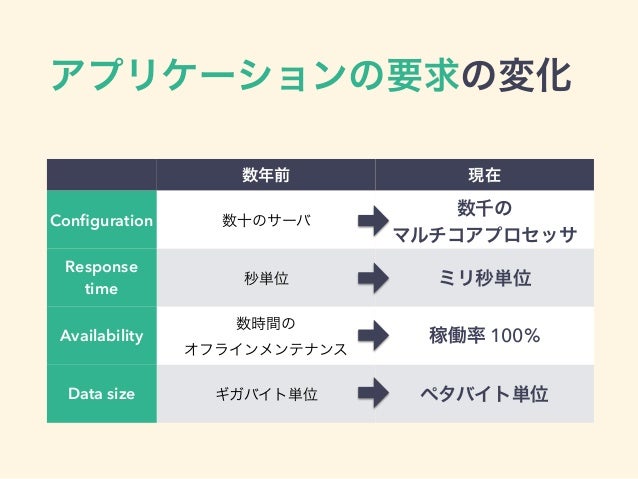

26. 26. アプリケーションの要求の変化 数年前 現在 Configuration 数十のサーバ 数千の
 マルチコアプロセッサ Response
 time 秒単位 ミリ秒単位 Availability 数時間の
 オフラインメンテナンス 稼働率 100% Data size ギガバイト単位 ペタバイト単位
27. 27. システムの構築方法の変化 “大規模システムを構築する組織は
 この変化に対処する設計原則を
 すでに発見している”



 “そのような特徴を備えるシステムを
 Reactive Systems と呼ぼう” http://www.reactivemanifesto.org/ja

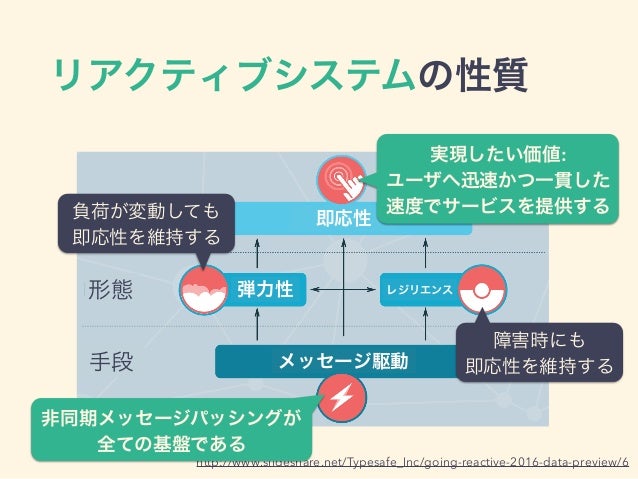

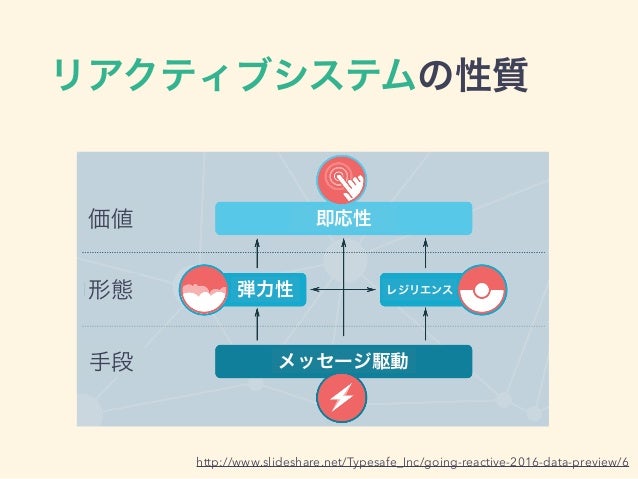

28. 28. リアクティブシステムの性質 http://www.slideshare.net/Typesafe_Inc/going-reactive-2016-data-preview/6 即応性 弾力性 レジリエンス メッセージ駆動 価値 手段 形態
29. 29. 価値 手段 形態 http://www.slideshare.net/Typesafe_Inc/going-reactive-2016-data-preview/6 即応性 弾力性 レジリエンス メッセージ駆動 リアクティブシステムの性質 実現したい価値:
 ユーザへ迅速かつ一貫した
 速度でサービスを提供する 障害時にも
 即応性を維持する 非同期メッセージパッシングが 全ての基盤である 負荷が変動しても
 即応性を維持する

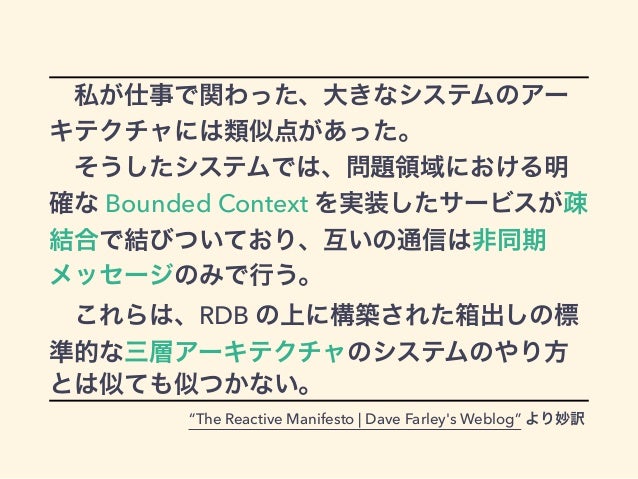

30. 30.  私が仕事で関わった、大きなシステムのアー キテクチャには類似点があった。
  そうしたシステムでは、問題領域における明 確な Bounded Context を実装したサービスが疎 結合で結びついており、互いの通信は非同期 メッセージのみで行う。
  これらは、RDB の上に構築された箱出しの標 準的な三層アーキテクチャのシステムのやり方 とは似ても似つかない。 “The Reactive Manifesto | Dave Farley's Weblog” より妙訳
31. 31. 従来の三層アーキテクチャ プレゼンテーション ビジネスロジック RDB 同期呼出 同期呼出 一枚岩の
 アプリケーション

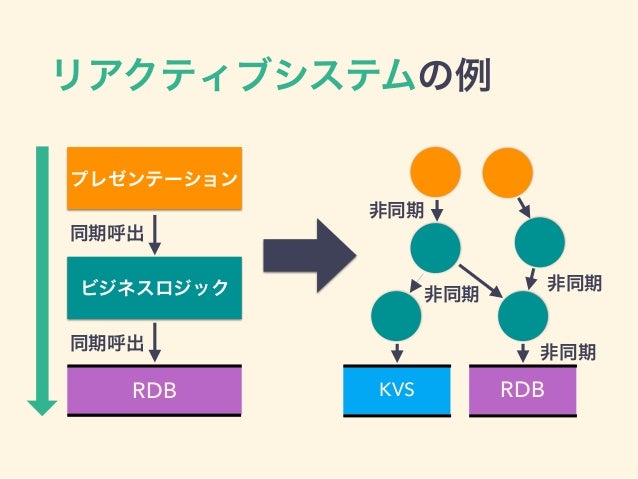

32. 32. リアクティブシステムの例 プレゼンテーション ビジネスロジック RDB 同期呼出 同期呼出 RDB 非同期 非同期 非同期 KVS 非同期

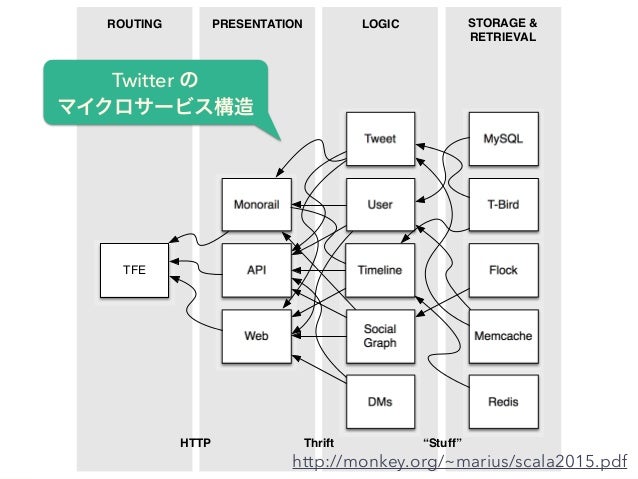

33. 33. STORAGE & RETRIEVAL LOGICPRESENTATIONROUTING Redis Memcache Flock T-Bird MySQLTweet User Timeline Social Graph DMs API Web Monorail TFE HTTP Thrift “Stuff” http://monkey.org/~marius/scala2015.pdf Twitter の
 マイクロサービス構造
34. 34. MSA ⊂ リアクティブシステム • マイクロサービスは、リアクティブシステムの 実例の一つと考えることができる • マイクロサービスは、リアクティブシステムの ４つの性質を備えているとより良い、と言え る

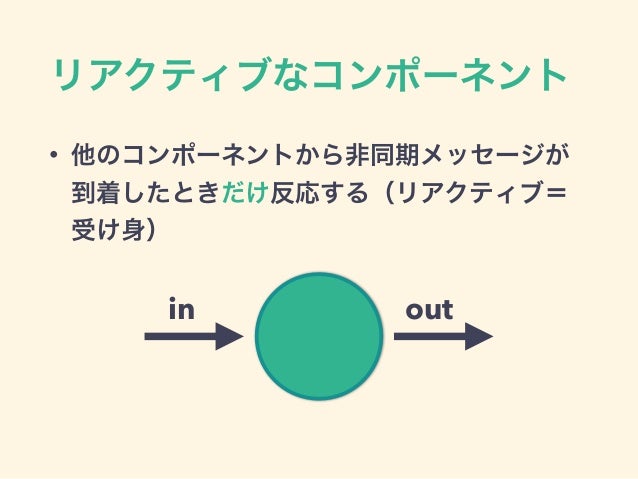

35. 35. リアクティブなコンポーネント • 他のコンポーネントから非同期メッセージが 到着したときだけ反応する（リアクティブ＝ 受け身） in out

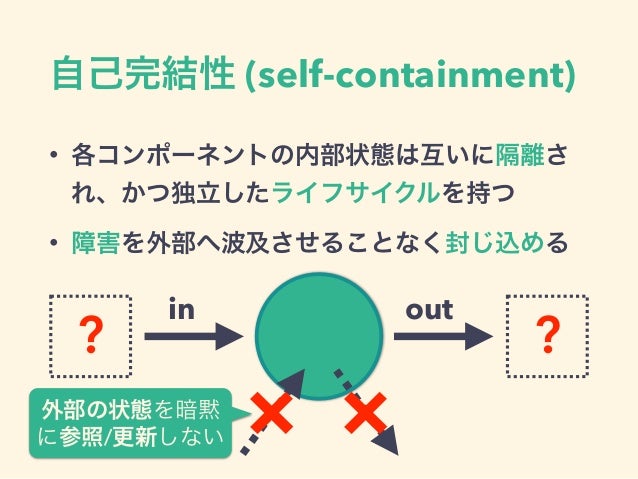

36. 36. 自己完結性 (self-containment) • 各コンポーネントの内部状態は互いに隔離さ れ、かつ独立したライフサイクルを持つ • 障害を外部へ波及させることなく封じ込める ? ? in out × ×外部の状態を暗黙 に参照/更新しない

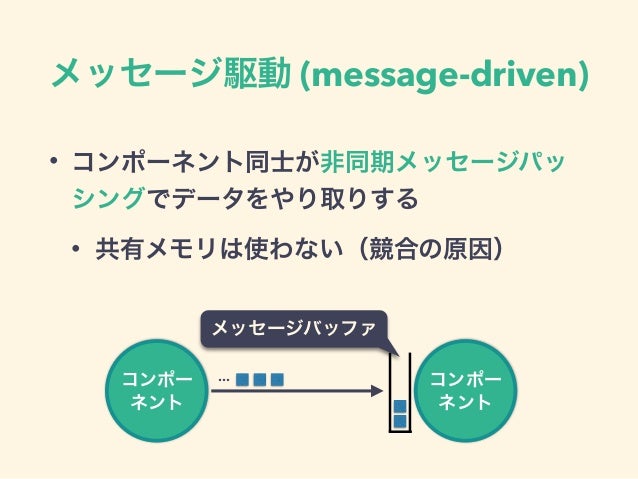

37. 37. • コンポーネント同士が非同期メッセージパッ シングでデータをやり取りする • 共有メモリは使わない（競合の原因） メッセージ駆動 (message-driven) コンポー ネント コンポー ネント … メッセージバッファ

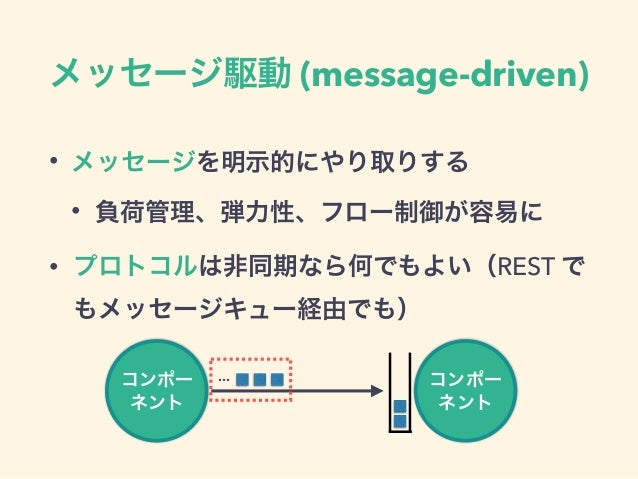

38. 38. • メッセージを明示的にやり取りする • 負荷管理、弾力性、フロー制御が容易に • プロトコルは非同期なら何でもよい（REST で もメッセージキュー経由でも） コンポー ネント コンポー ネント メッセージ駆動 (message-driven) …

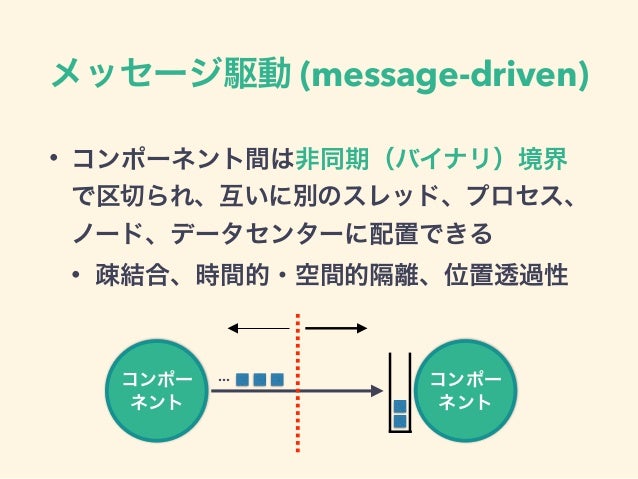

39. 39. • コンポーネント間は非同期（バイナリ）境界 で区切られ、互いに別のスレッド、プロセス、 ノード、データセンターに配置できる • 疎結合、時間的・空間的隔離、位置透過性 コンポー ネント コンポー ネント メッセージ駆動 (message-driven) …

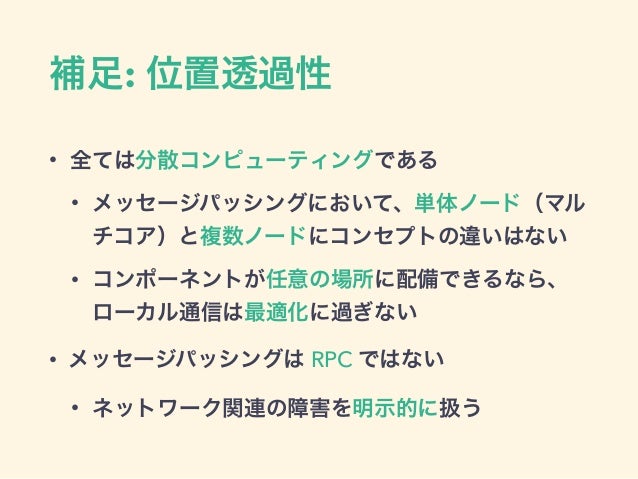

40. 40. 補足: 位置透過性 • 全ては分散コンピューティングである • メッセージパッシングにおいて、単体ノード（マル チコア）と複数ノードにコンセプトの違いはない • コンポーネントが任意の場所に配備できるなら、 ローカル通信は最適化に過ぎない • メッセージパッシングは RPC ではない • ネットワーク関連の障害を明示的に扱う

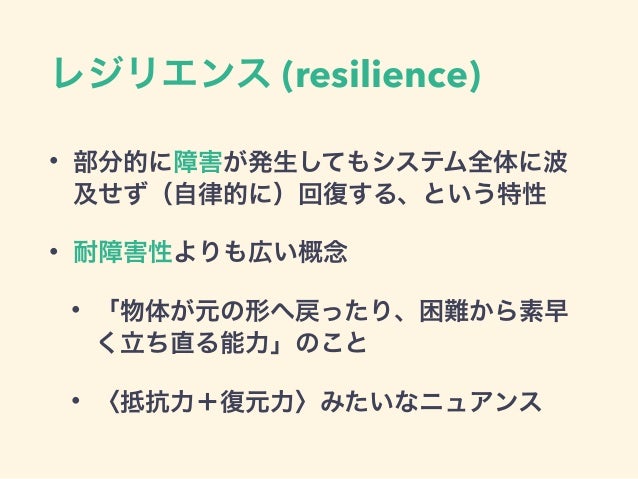

41. 41. レジリエンス (resilience) • 部分的に障害が発生してもシステム全体に波 及せず（自律的に）回復する、という特性 • 耐障害性よりも広い概念 • 「物体が元の形へ戻ったり、困難から素早 く立ち直る能力」のこと • 〈抵抗力＋復元力〉みたいなニュアンス

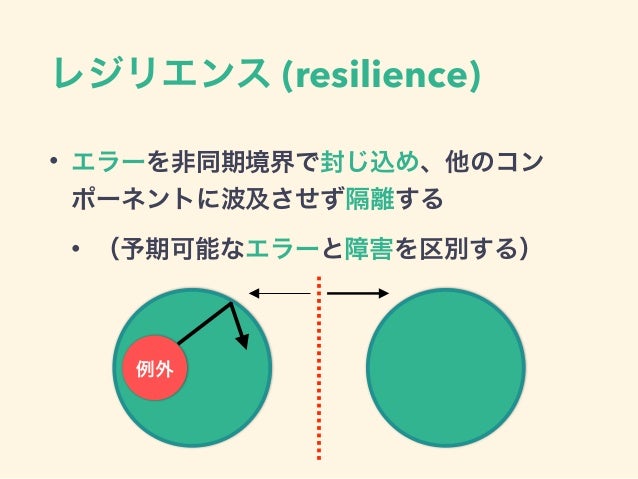

42. 42. レジリエンス (resilience) • エラーを非同期境界で封じ込め、他のコン ポーネントに波及させず隔離する • （予期可能なエラーと障害を区別する） 例外

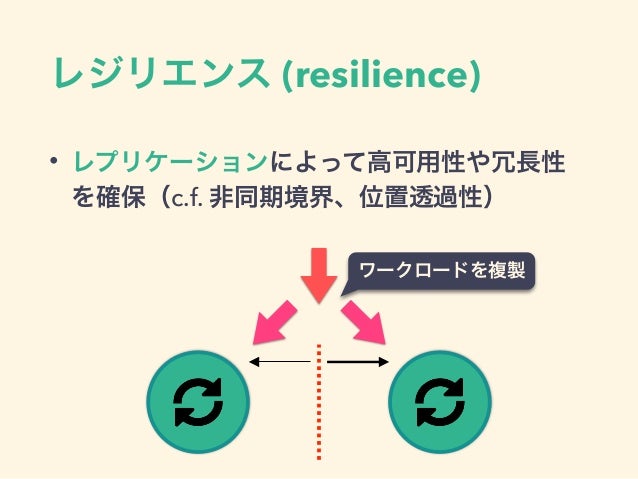

43. 43. レジリエンス (resilience) • レプリケーションによって高可用性や冗長性 を確保（c.f. 非同期境界、位置透過性） ワークロードを複製

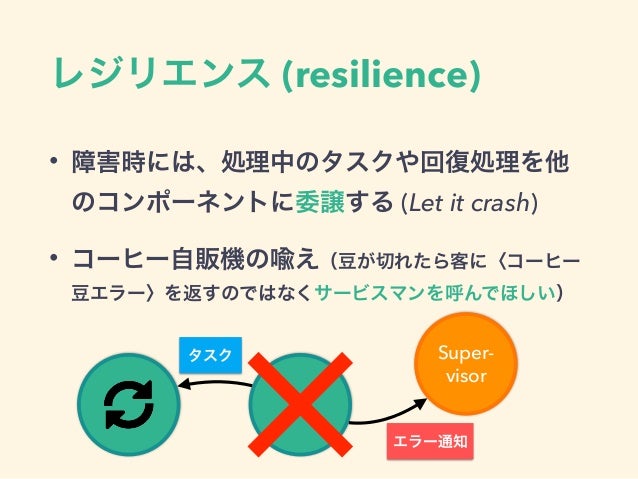

44. 44. レジリエンス (resilience) • 障害時には、処理中のタスクや回復処理を他 のコンポーネントに委譲する (Let it crash) • コーヒー自販機の喩え（豆が切れたら客に〈コーヒー 豆エラー〉を返すのではなくサービスマンを呼んでほしい） Super- visor タスク エラー通知
45. 45. 補足: Let it crash • 故障したコンポーネントはその場でクラッシュさせ て、監督者 (Supervisor) に回復処理を任せる • 「予期しない障害は必ず起きるし、人為的には防 げない」という実世界のシステムに対する観察 • Erlang 発祥の概念で、極めて高い信頼性が求められ るシステム（電話交換機など）で可用性を確保する のが目的

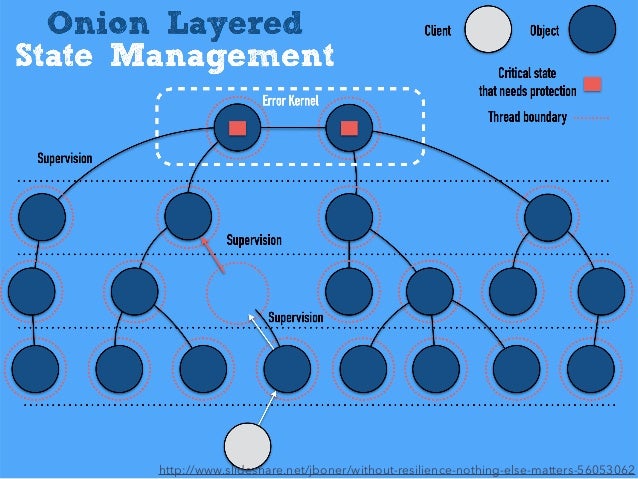

46. 46. http://www.slideshare.net/jboner/without-resilience-nothing-else-matters-56053062

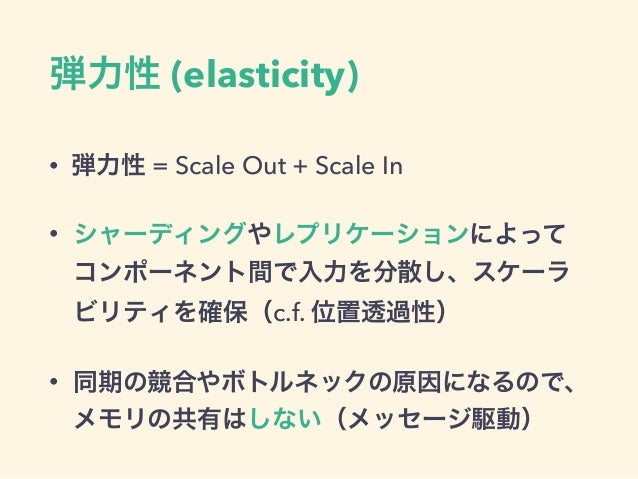

47. 47. 弾力性 (elasticity) • 弾力性 = Scale Out + Scale In • シャーディングやレプリケーションによって コンポーネント間で入力を分散し、スケーラ ビリティを確保（c.f. 位置透過性） • 同期の競合やボトルネックの原因になるので、 メモリの共有はしない（メッセージ駆動）

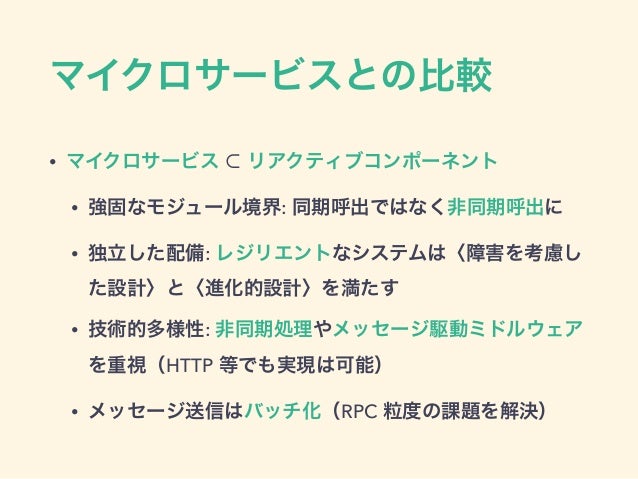

48. 48. マイクロサービスとの比較 • マイクロサービス ⊂ リアクティブコンポーネント • 強固なモジュール境界: 同期呼出ではなく非同期呼出に • 独立した配備: レジリエントなシステムは〈障害を考慮し た設計〉と〈進化的設計〉を満たす • 技術的多様性: 非同期処理やメッセージ駆動ミドルウェア を重視（HTTP 等でも実現は可能） • メッセージ送信はバッチ化（RPC 粒度の課題を解決）

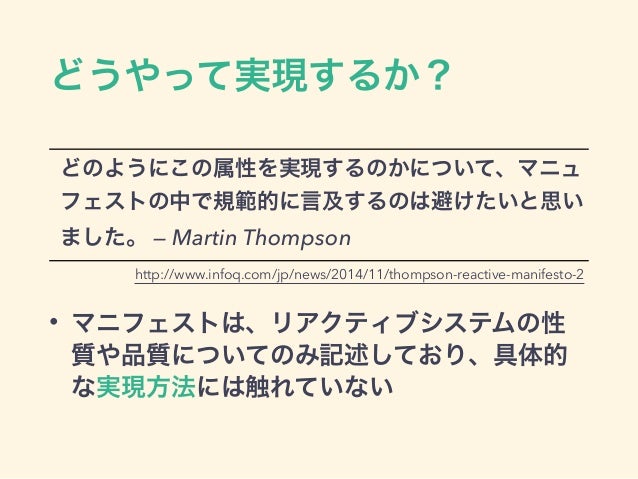

49. 49. どうやって実現するか？ どのようにこの属性を実現するのかについて、マニュ フェストの中で規範的に言及するのは避けたいと思い ました。 — Martin Thompson • マニフェストは、リアクティブシステムの性 質や品質についてのみ記述しており、具体的 な実現方法には触れていない http://www.infoq.com/jp/news/2014/11/thompson-reactive-manifesto-2

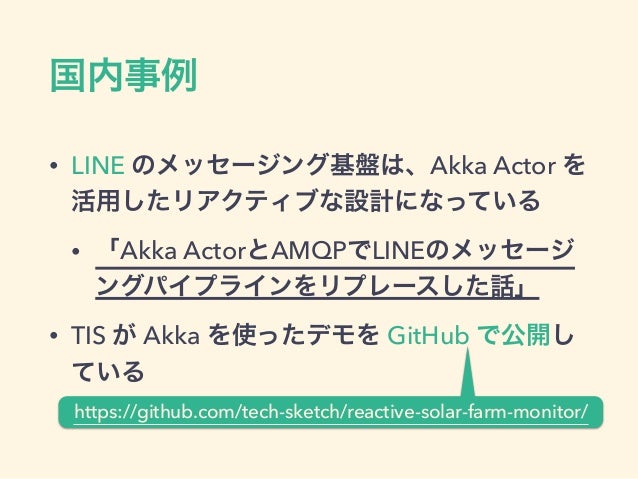

50. 50. 国内事例 • LINE のメッセージング基盤は、Akka Actor を 活用したリアクティブな設計になっている • 「Akka ActorとAMQPでLINEのメッセージ ングパイプラインをリプレースした話」 • TIS が Akka を使ったデモを GitHub で公開し ている https://github.com/tech-sketch/reactive-solar-farm-monitor/

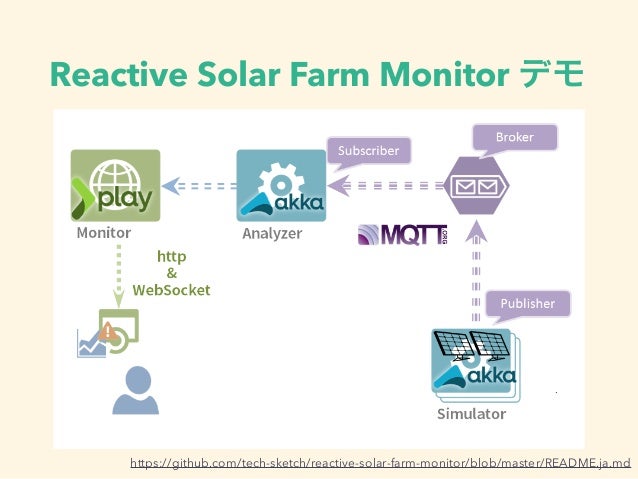

51. 51. Reactive Solar Farm Monitor デモ https://github.com/tech-sketch/reactive-solar-farm-monitor/blob/master/README.ja.md
52. 52. Reactive Solar Farm Monitor デモ http://www.slideshare.net/yugolf/typesafe-reactive-platformreactive-system/35

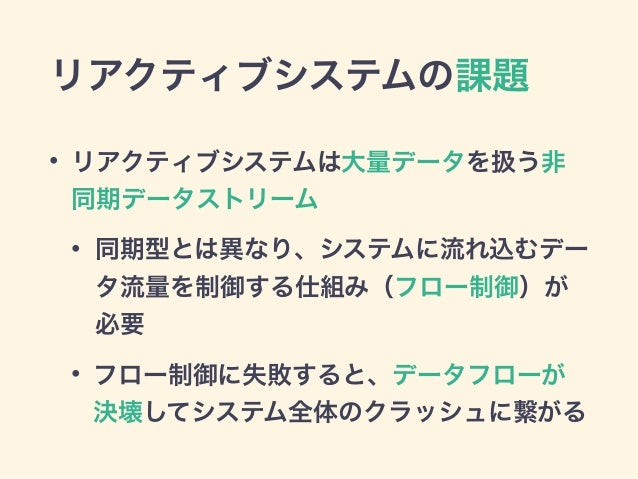

53. 53. リアクティブシステムの課題 • リアクティブシステムは大量データを扱う非 同期データストリーム • 同期型とは異なり、システムに流れ込むデー タ流量を制御する仕組み（フロー制御）が 必要 • フロー制御に失敗すると、データフローが 決壊してシステム全体のクラッシュに繋がる

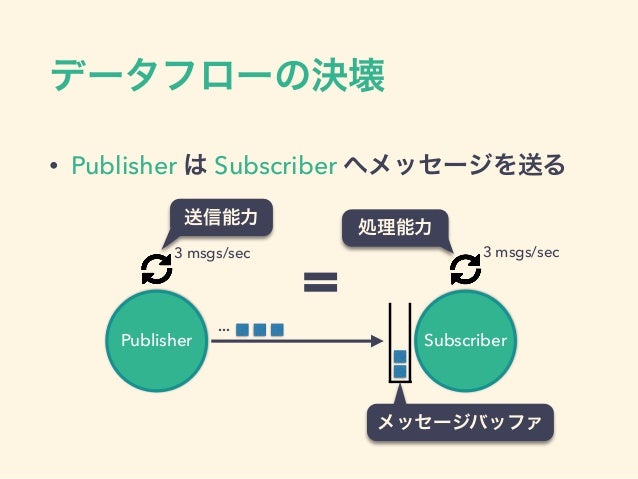

54. 54. データフローの決壊 • Publisher は Subscriber へメッセージを送る Publisher Subscriber … 3 msgs/sec 3 msgs/sec メッセージバッファ 処理能力 送信能力 =

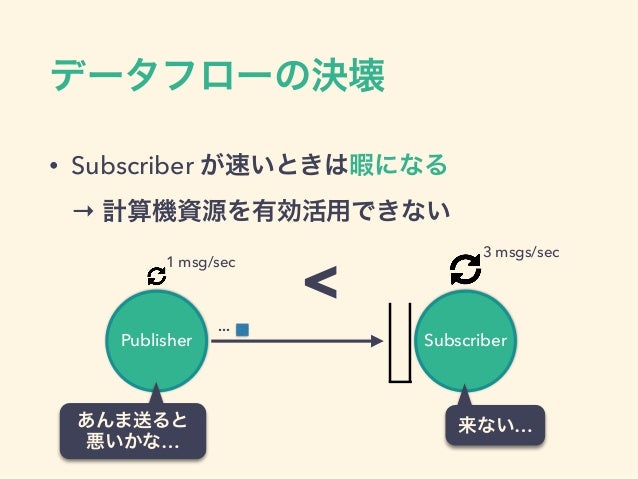

55. 55. • Subscriber が速いときは暇になる
 → 計算機資源を有効活用できない Publisher Subscriber データフローの決壊 … < 3 msgs/sec 来ない…あんま送ると
 悪いかな… 1 msg/sec

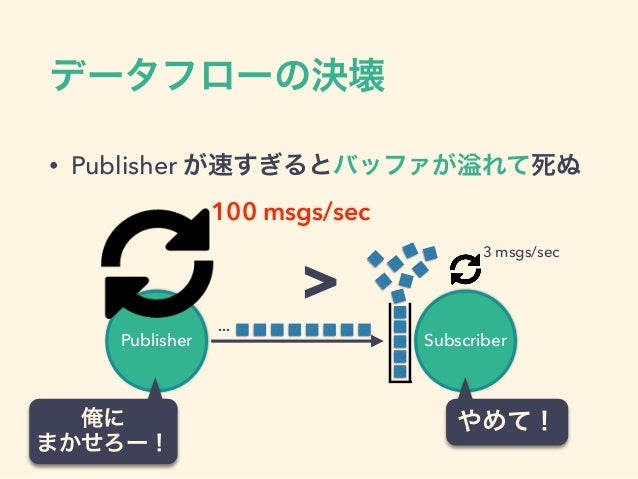

56. 56. • Publisher が速すぎるとバッファが れて死ぬ Publisher Subscriber データフローの決壊 … > 3 msgs/sec 100 msgs/sec やめて！俺に
 まかせろー！
57. 57. https://www.flickr.com/photos/chiaralily/4978843623/

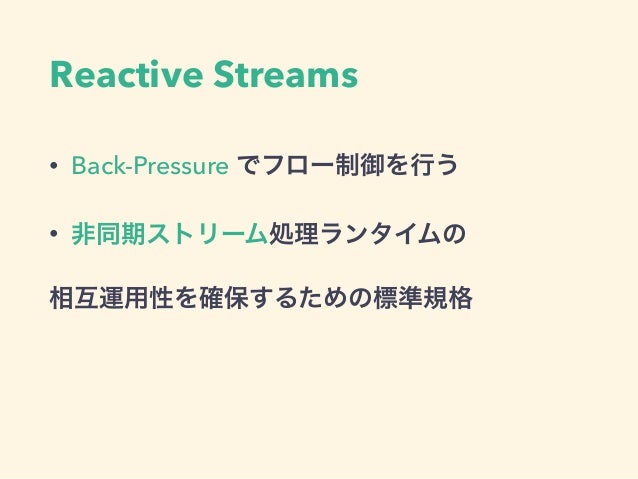

58. 58. Reactive Streams • Back-Pressure でフロー制御を行う • 非同期ストリーム処理ランタイムの 相互運用性を確保するための標準規格

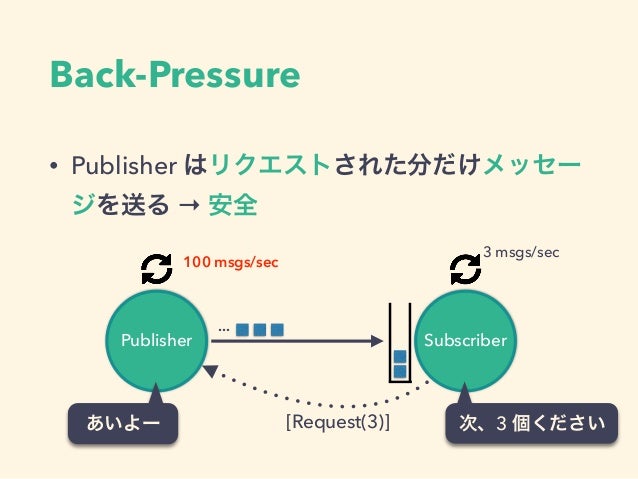

59. 59. Back-Pressure • Publisher はリクエストされた分だけメッセー ジを送る → 安全 … 100 msgs/sec [Request(3)] Publisher Subscriber 3 msgs/sec 次、3 個くださいあいよー
60. 60. Back-Pressure • Back-pressure は伝播する • C が遅くなったら B, A もスローダウンする B C … 今はいいです A … 今はいいですあいよー

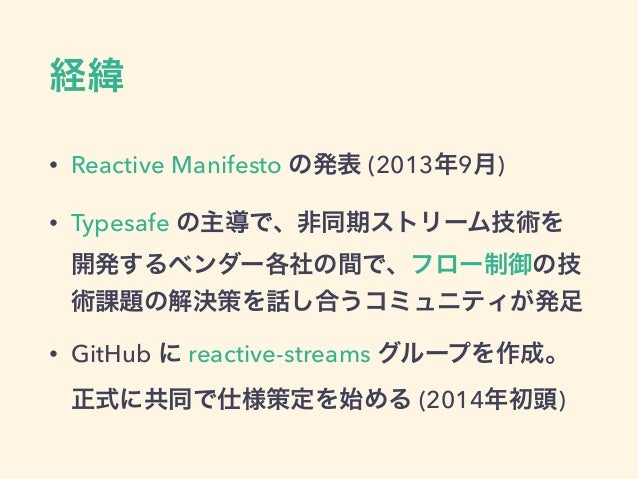

61. 61. 経緯 • Reactive Manifesto の発表 (2013年9月) • Typesafe の主導で、非同期ストリーム技術を 開発するベンダー各社の間で、フロー制御の技 術課題の解決策を話し合うコミュニティが発足 • GitHub に reactive-streams グループを作成。 正式に共同で仕様策定を始める (2014年初頭)
62. 62. 主な参加者 • (Akka) • (RxJava) • (Reactor) • (Vert.x) Scala 言語の開発元 米国最大手の
 動画配信サービス Spring Framework
 の開発元

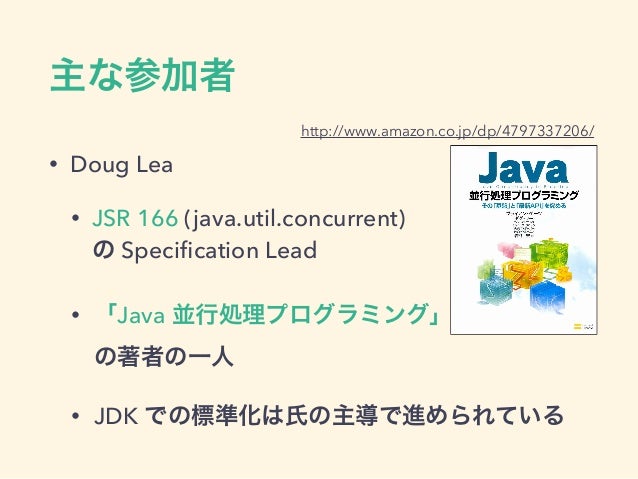

63. 63. 主な参加者 • Doug Lea • JSR 166 (java.util.concurrent)
 の Specification Lead • 「Java 並行処理プログラミング」
 の著者の一人 • JDK での標準化は氏の主導で進められている http://www.amazon.co.jp/dp/4797337206/

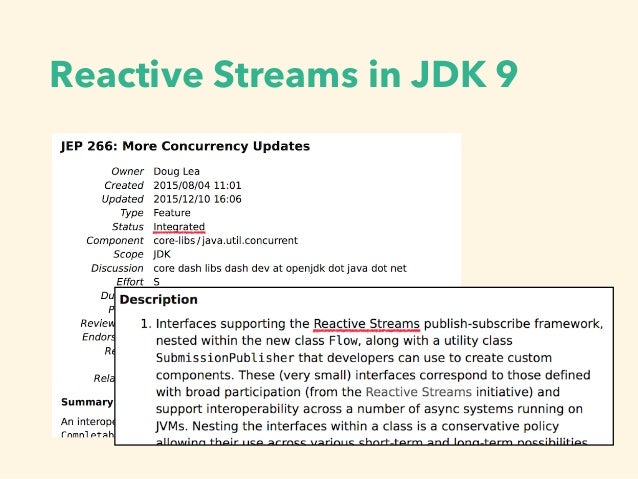

64. 64. Reactive Streams in JDK 9

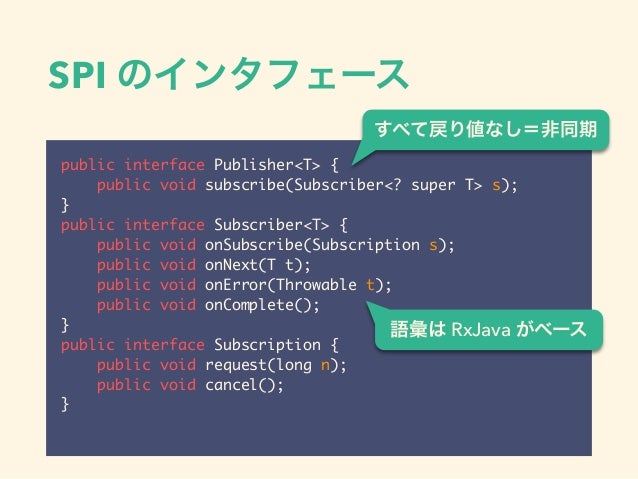

65. 65. SPI のインタフェース public interface Publisher<T> { public void subscribe(Subscriber<? super T> s); } public interface Subscriber<T> { public void onSubscribe(Subscription s); public void onNext(T t); public void onError(Throwable t); public void onComplete(); } public interface Subscription { public void request(long n); public void cancel(); } すべて戻り値なし＝非同期 語彙は RxJava がベース

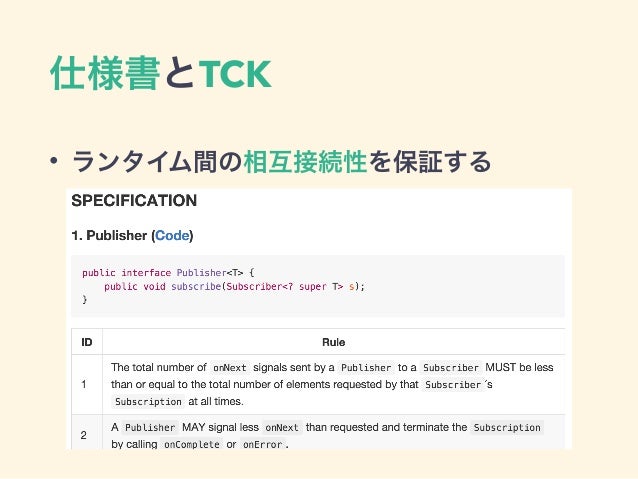

66. 66. 仕様書とTCK • ランタイム間の相互接続性を保証する

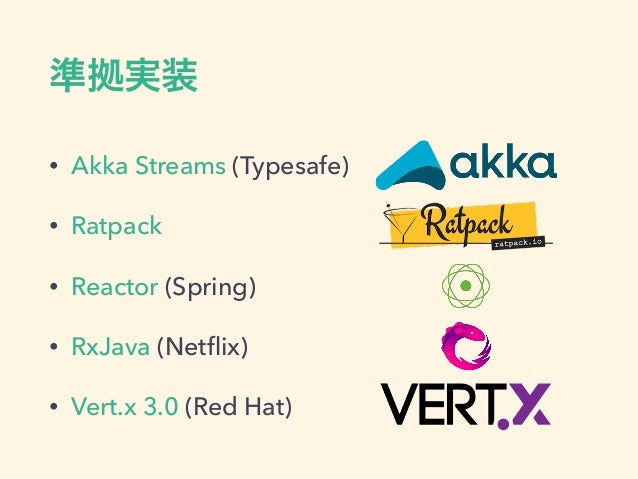

67. 67. 準拠実装 • Akka Streams (Typesafe) • Ratpack • Reactor (Spring) • RxJava (Netflix) • Vert.x 3.0 (Red Hat)

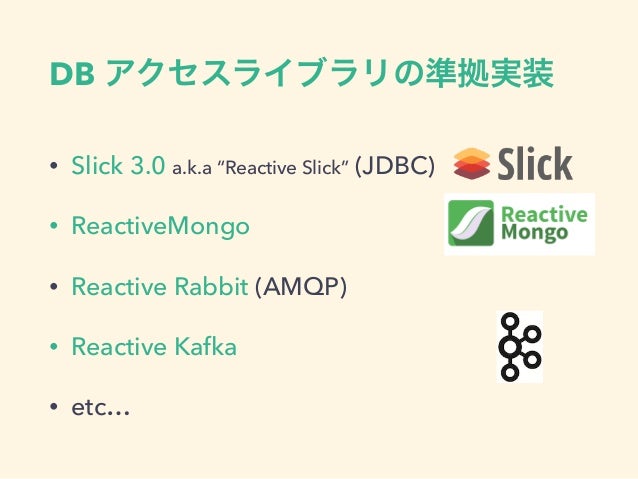

68. 68. DB アクセスライブラリの準拠実装 • Slick 3.0 a.k.a “Reactive Slick” (JDBC) • ReactiveMongo • Reactive Rabbit (AMQP) • Reactive Kafka • etc…
69. 69. すべてがリアクティブになる • リアクティブシステムを、Reactive Streams 準拠のコンポーネントを使って入口から出口 まで組み上げることができる AMQP Rx
 Java Akka Vert.x RDB 例:

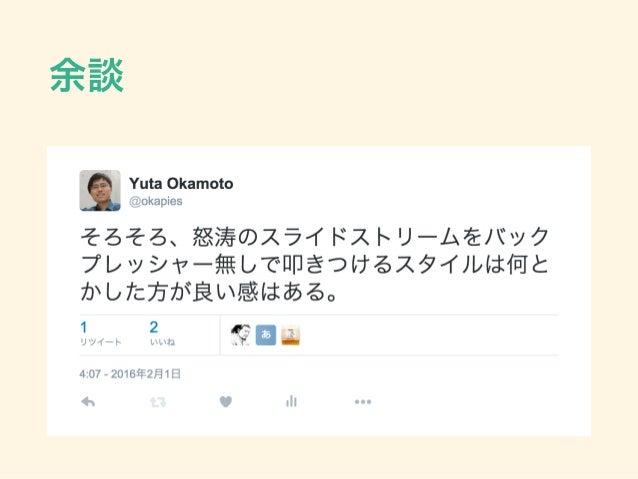

70. 70. 余談

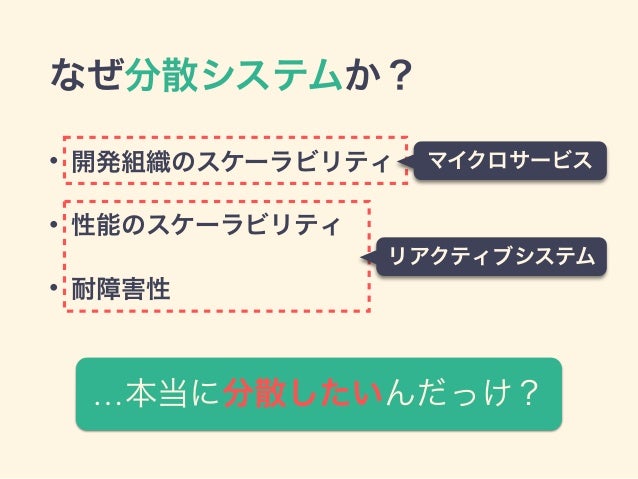

71. 71. なぜ分散システムか？ • 開発組織のスケーラビリティ • 性能のスケーラビリティ • 耐障害性 リアクティブシステム マイクロサービス …本当に分散したいんだっけ？

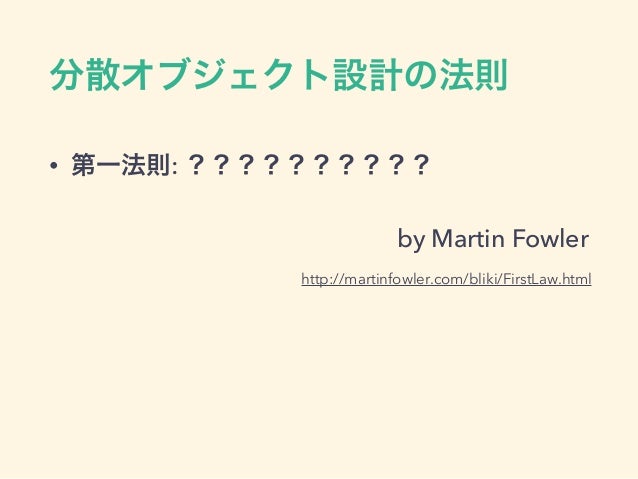

72. 72. 分散オブジェクト設計の法則 • 第一法則: ？？？？？？？？？？ by Martin Fowler http://martinfowler.com/bliki/FirstLaw.html

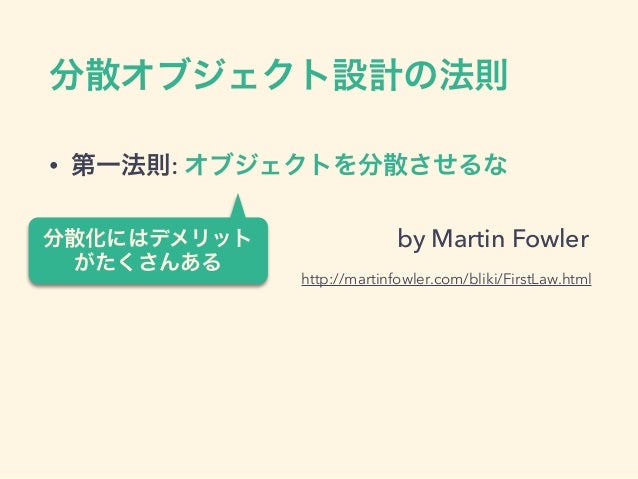

73. 73. 分散オブジェクト設計の法則 • 第一法則: オブジェクトを分散させるな by Martin Fowler http://martinfowler.com/bliki/FirstLaw.html 分散化にはデメリット
 がたくさんある
74. 74. 「分散コンピューティングの落とし穴」 1. ネットワークは信頼できる。 2. レイテンシはゼロである。 3. 帯域幅は無限である。 4. ネットワークはセキュアである。 5. ネットワーク構成は変化せず一定である。 6. 管理者は１人である。 7. トランスポートコストはゼロである。 8. ネットワークは均質である。

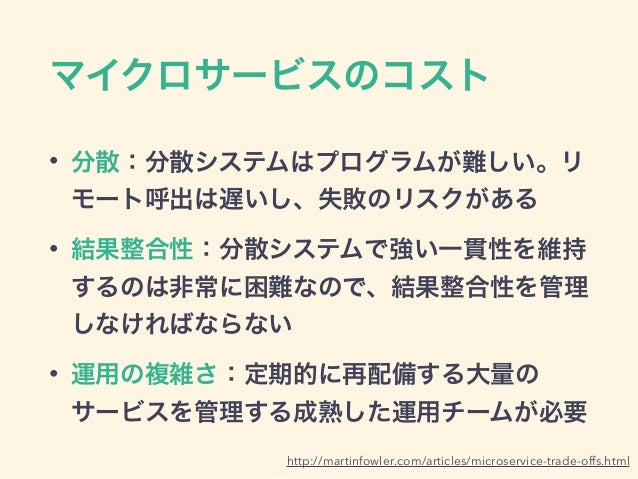

75. 75. マイクロサービスのコスト • 分散：分散システムはプログラムが難しい。リ モート呼出は遅いし、失敗のリスクがある • 結果整合性：分散システムで強い一貫性を維持 するのは非常に困難なので、結果整合性を管理 しなければならない • 運用の複雑さ：定期的に再配備する大量の サービスを管理する成熟した運用チームが必要 http://martinfowler.com/articles/microservice-trade-offs.html
76. 76. 分散プログラミングのつらみ • RPC の逐次処理や並列処理 • ネットワークの障害・遅延・分断 • リモートホストの障害 • スロットリング（連鎖障害の防止） • サービスディスカバリ • モニタリング、リクエストの分散トレース

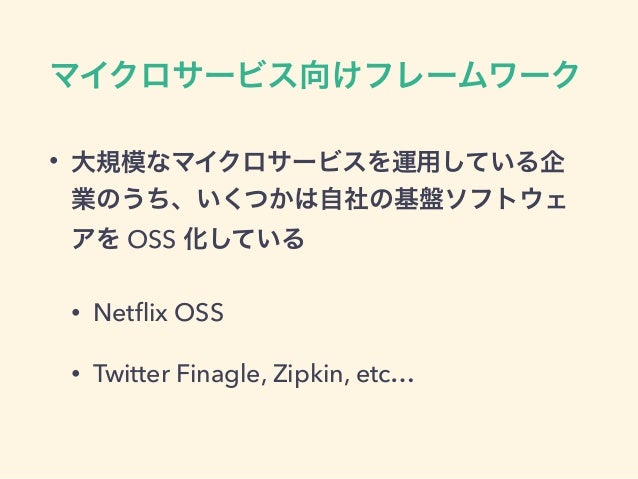

77. 77. マイクロサービス向けフレームワーク • 大規模なマイクロサービスを運用している企 業のうち、いくつかは自社の基盤ソフトウェ アを OSS 化している • Netflix OSS • Twitter Finagle, Zipkin, etc…

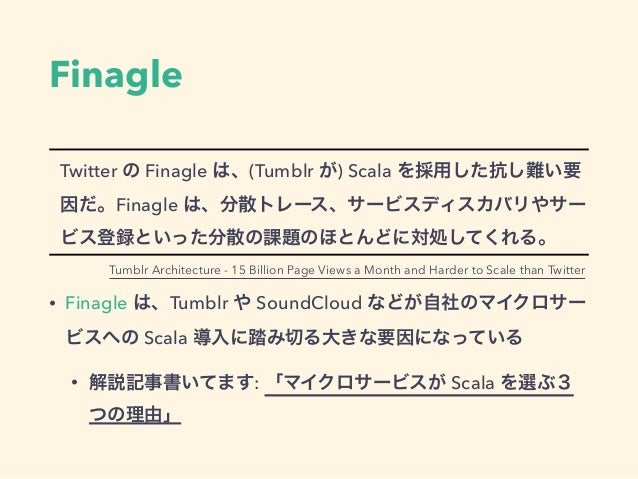

78. 78. Finagle Twitter の Finagle は、(Tumblr が) Scala を採用した抗し難い要 因だ。Finagle は、分散トレース、サービスディスカバリやサー ビス登録といった分散の課題のほとんどに対処してくれる。 • Finagle は、Tumblr や SoundCloud などが自社のマイクロサー ビスへの Scala 導入に踏み切る大きな要因になっている • 解説記事書いてます: 「マイクロサービスが Scala を選ぶ３ つの理由」 Tumblr Architecture - 15 Billion Page Views a Month and Harder to Scale than Twitter
79. 79. 分散と関数型プログラミング • 「あれでしょ？ムーアの法則が破れてフリー ランチは終わった、これからはマルチコアで 並列処理だ関数型だってやつ」 • 分散処理の文脈における関数型の本質は、非 同期処理や分散環境での横断的関心事からビ ジネスロジックを分離して、容易にモジュー ル化できること

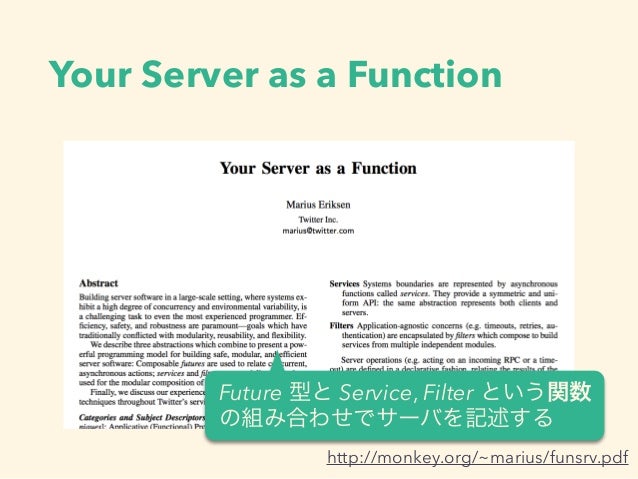

80. 80. http://monkey.org/~marius/funsrv.pdf Your Server as a Function Future 型と Service, Filter という関数 の組み合わせでサーバを記述する

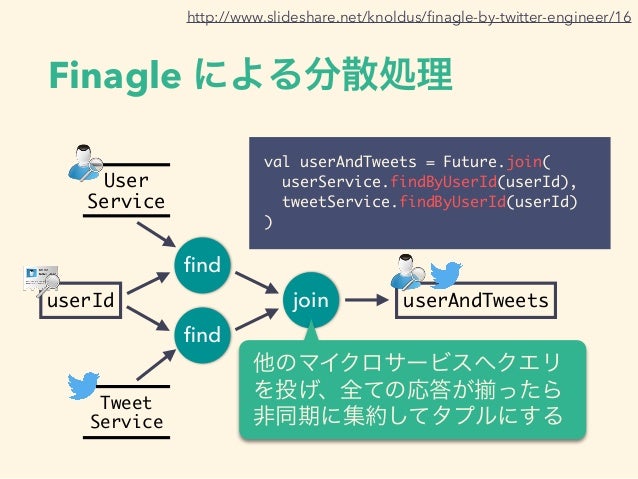

81. 81. Finagle による分散処理 val userAndTweets = Future.join( userService.findByUserId(userId), tweetService.findByUserId(userId) ) find find userId userAndTweets User
 Service Tweet
 Service http://www.slideshare.net/knoldus/finagle-by-twitter-engineer/16 join 他のマイクロサービスへクエリ を投げ、全ての応答が ったら 非同期に集約してタプルにする

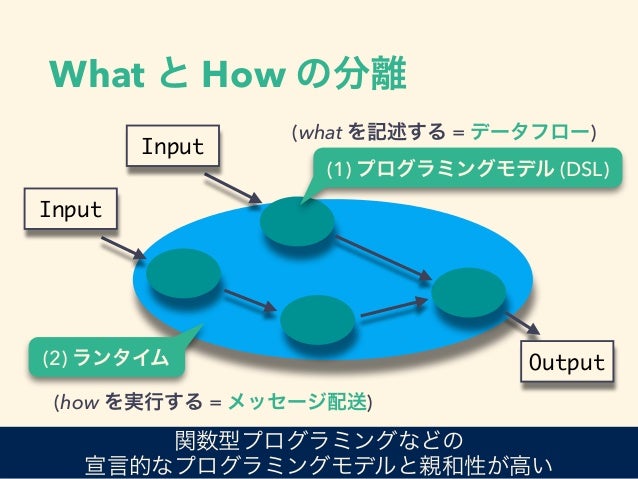

82. 82. What と How の分離 Input Input Output(2) ランタイム (1) プログラミングモデル (DSL) (how を実行する = メッセージ配送) (what を記述する = データフロー) 関数型プログラミングなどの 宣言的なプログラミングモデルと親和性が高い

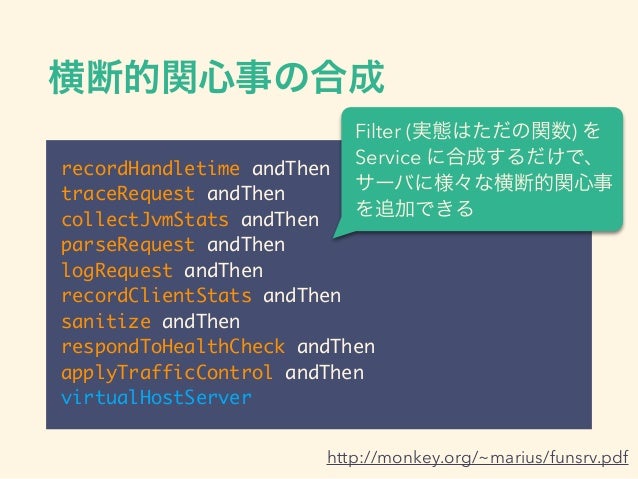

83. 83. 横断的関心事の合成 recordHandletime andThen traceRequest andThen collectJvmStats andThen parseRequest andThen logRequest andThen recordClientStats andThen sanitize andThen respondToHealthCheck andThen applyTrafficControl andThen virtualHostServer Filter (実態はただの関数) を Service に合成するだけで、 サーバに様々な横断的関心事 を追加できる http://monkey.org/~marius/funsrv.pdf

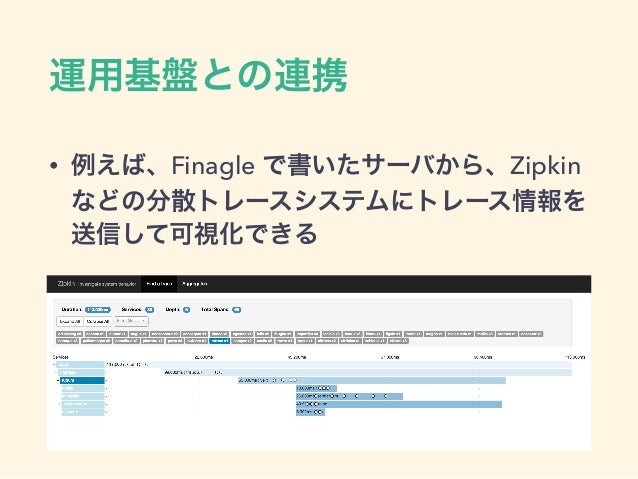

84. 84. 運用基盤との連携 • 例えば、Finagle で書いたサーバから、Zipkin などの分散トレースシステムにトレース情報を 送信して可視化できる

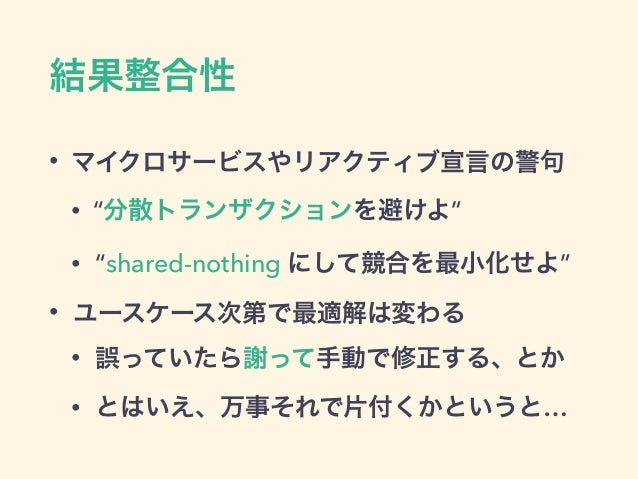

85. 85. 結果整合性 • マイクロサービスやリアクティブ宣言の警句 • “分散トランザクションを避けよ” • “shared-nothing にして競合を最小化せよ” • ユースケース次第で最適解は変わる • 誤っていたら謝って手動で修正する、とか • とはいえ、万事それで片付くかというと…

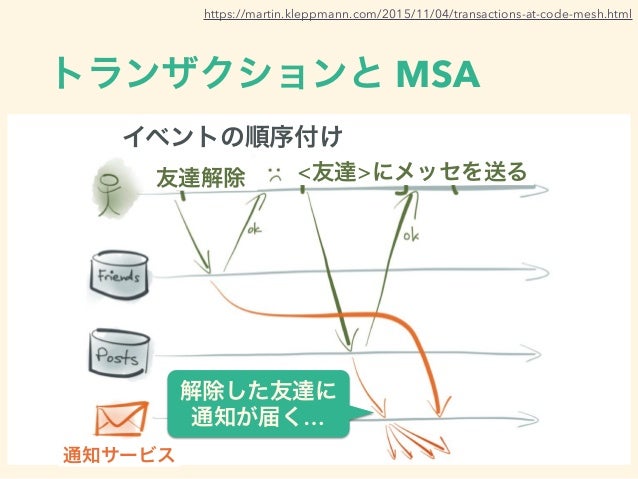

86. 86. トランザクションと MSA https://martin.kleppmann.com/2015/11/04/transactions-at-code-mesh.html 友達解除 <友達>にメッセを送る 通知サービス イベントの順序付け 解除した友達に
 通知が届く…

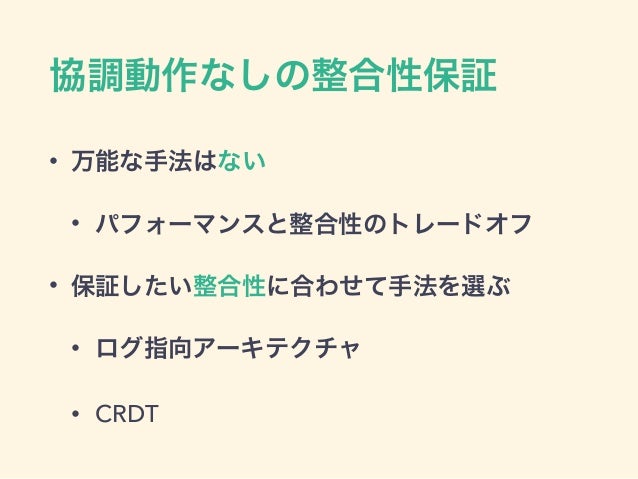

87. 87. 協調動作なしの整合性保証 • 万能な手法はない • パフォーマンスと整合性のトレードオフ • 保証したい整合性に合わせて手法を選ぶ • ログ指向アーキテクチャ • CRDT

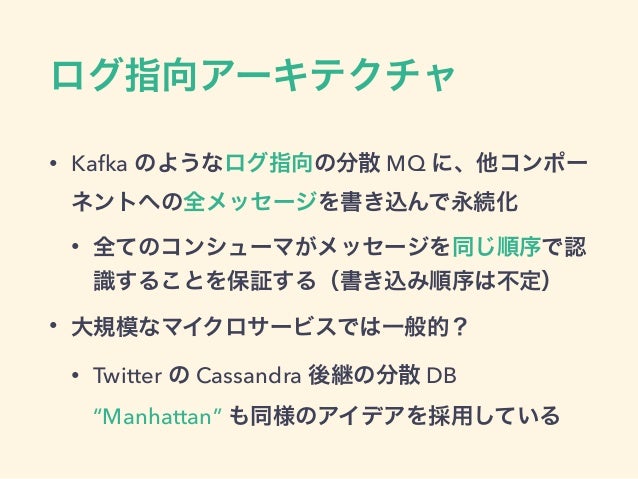

88. 88. ログ指向アーキテクチャ • Kafka のようなログ指向の分散 MQ に、他コンポー ネントへの全メッセージを書き込んで永続化 • 全てのコンシューマがメッセージを同じ順序で認 識することを保証する（書き込み順序は不定） • 大規模なマイクロサービスでは一般的？ • Twitter の Cassandra 後継の分散 DB “Manhattan” も同様のアイデアを採用している

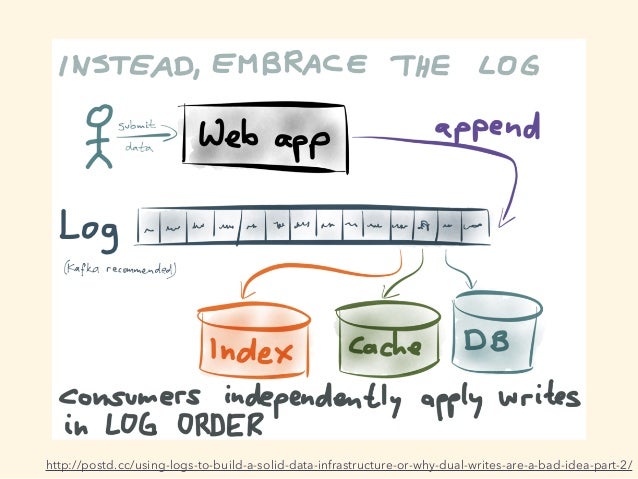

89. 89. http://postd.cc/using-logs-to-build-a-solid-data-infrastructure-or-why-dual-writes-are-a-bad-idea-part-2/

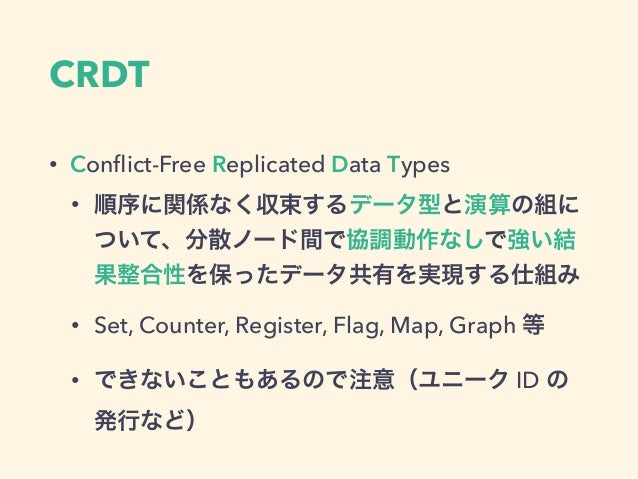

90. 90. CRDT • Conflict-Free Replicated Data Types • 順序に関係なく収束するデータ型と演算の組に ついて、分散ノード間で協調動作なしで強い結 果整合性を保ったデータ共有を実現する仕組み • Set, Counter, Register, Flag, Map, Graph 等 • できないこともあるので注意（ユニーク ID の 発行など）

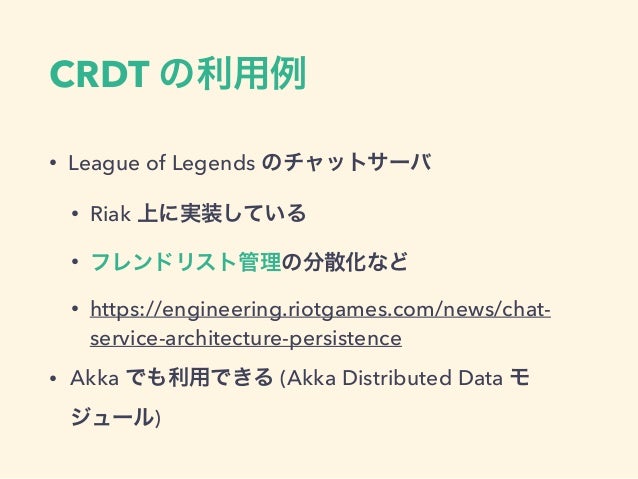

91. 91. CRDT の利用例 • League of Legends のチャットサーバ • Riak 上に実装している • フレンドリスト管理の分散化など • https://engineering.riotgames.com/news/chat- service-architecture-persistence • Akka でも利用できる (Akka Distributed Data モ ジュール)

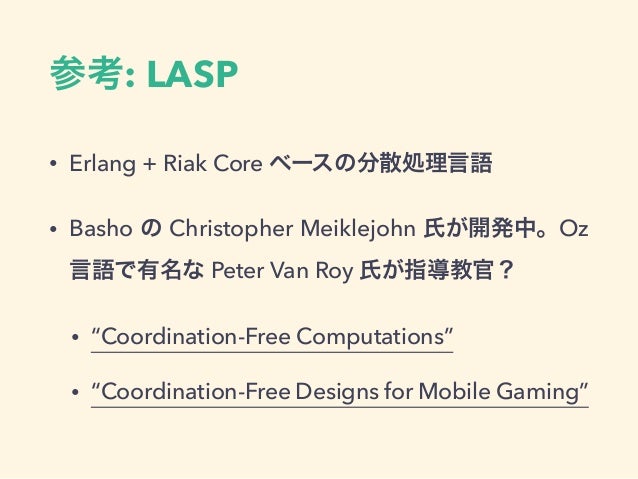

92. 92. 参考: LASP • Erlang + Riak Core ベースの分散処理言語 • Basho の Christopher Meiklejohn 氏が開発中。Oz 言語で有名な Peter Van Roy 氏が指導教官？ • “Coordination-Free Computations” • “Coordination-Free Designs for Mobile Gaming”
93. 93. 参考: Coordination free • 協調動作 (coordination) をしなくても一貫性が 保証できる不変条件を定式化しようという研究 • Peter Bailis, “Coordination Avoidance in Database Systems” (スライド) • GitHub にある OSS を解析したら 86.9% はテ ストをパスしたとか

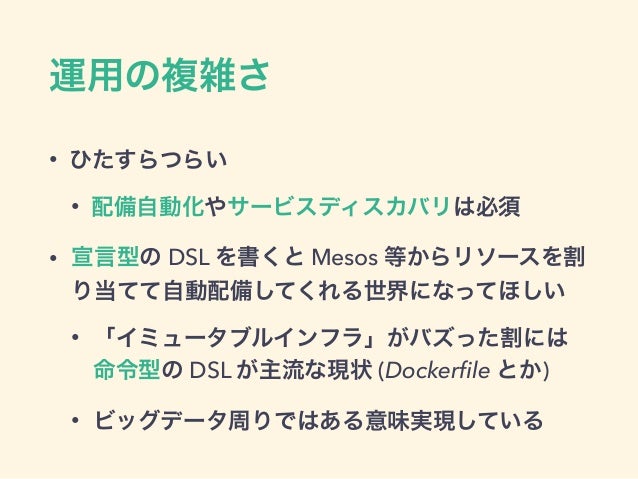

94. 94. 運用の複雑さ • ひたすらつらい • 配備自動化やサービスディスカバリは必須 • 宣言型の DSL を書くと Mesos 等からリソースを割 り当てて自動配備してくれる世界になってほしい • 「イミュータブルインフラ」がバズった割には 命令型の DSL が主流な現状 (Dockerfile とか) • ビッグデータ周りではある意味実現している
95. 95. https://speakerdeck.com/googlecloudjapan/google-cloud-dataflowwoli-jie-suru DAG でデータ処理
 パイプラインを記述 in Google Cloud Dataflow

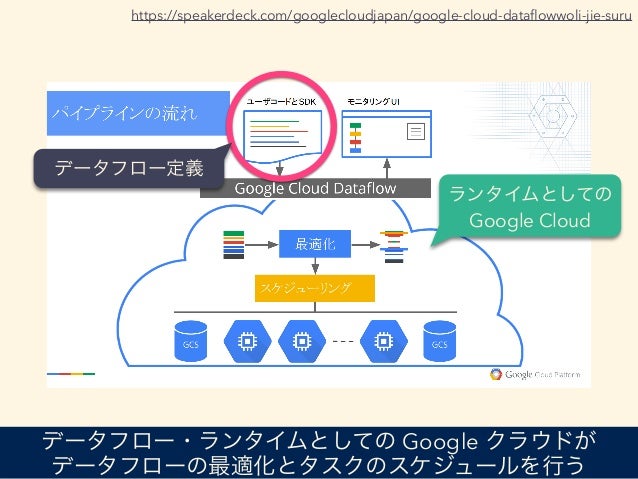

96. 96. https://speakerdeck.com/googlecloudjapan/google-cloud-dataflowwoli-jie-suru ランタイムとしての Google Cloud データフロー定義 データフロー・ランタイムとしての Google クラウドが データフローの最適化とタスクのスケジュールを行う

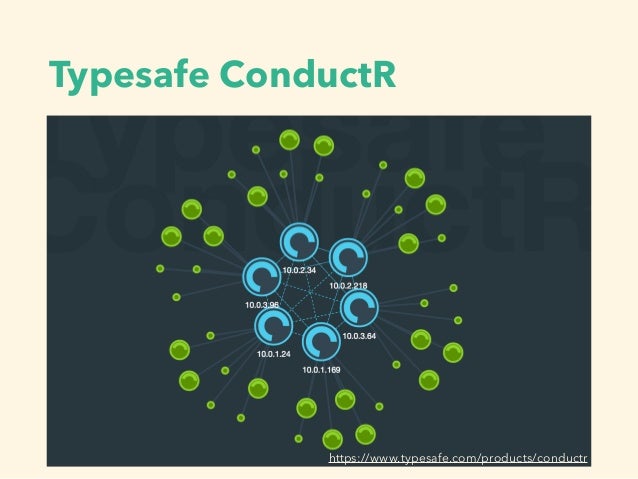

97. 97. Typesafe ConductR https://www.typesafe.com/products/conductr
98. 98. まとめ • 分散システムの必要性 • 性能と組織のスケーラビリティ、耐障害性 • 分散システムはつらい • すでにある体系的な知見やアカデミアの研 究にも目を向けよう
