1. 1. PHPでバイナリ変換 プログラミング〜 前提知識から openpear/IO_Bit の紹介、応用事例まで 〜 “よや” <yoya@awm.jp>

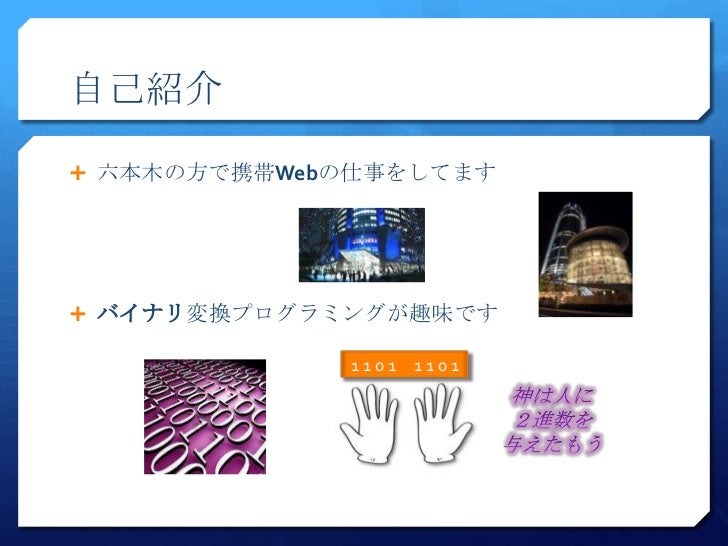

2. 2. 自己紹介 六本木の方で携帯Webの仕事をしてます バイナリ変換プログラミングが趣味です 1101 1101
3. 3. 発表題目 (pure) PHP でバイナリ変換プログラミング  ここで云う pure は PHP の標準関数だけでという意味です  資料は公開してるので、この場で分からなくなくても大丈 夫です  http://d.hatena.ne.jp/yoya/20111112/php

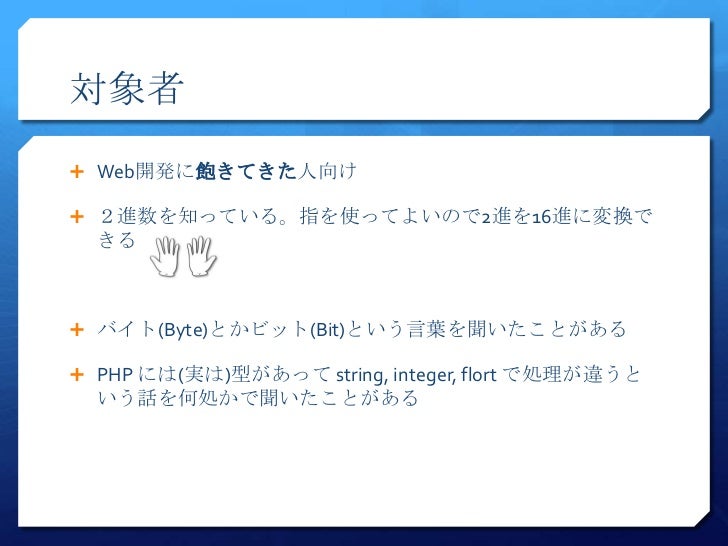

4. 4. 対象者 Web開発に飽きてきた人向け ２進数を知っている。指を使ってよいので2進を16進に変換で きる バイト(Byte)とかビット(Bit)という言葉を聞いたことがある PHP には(実は)型があって string, integer, flort で処理が違うと いう話を何処かで聞いたことがある

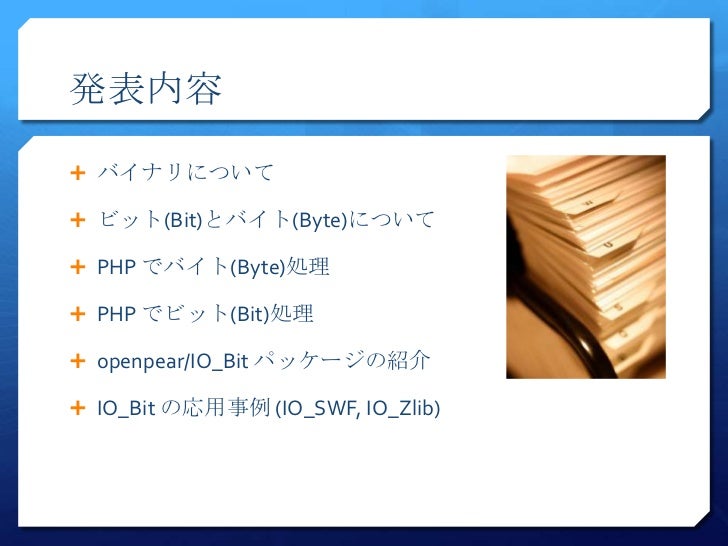

5. 5. 発表内容 バイナリについて ビット(Bit)とバイト(Byte)について PHP でバイト(Byte)処理 PHP でビット(Bit)処理 openpear/IO_Bit パッケージの紹介 IO_Bit の応用事例 (IO_SWF, IO_Zlib)
6. 6. バイナリについておさらい バイナリって何？  本来は、コンピュータが処理し易い 0,1 の２進値データ  世間的には、テキスト以外のデータ (狭義のバイナリ)  エディタで開いて文字化けするデータ GIFファイル (php.gif)

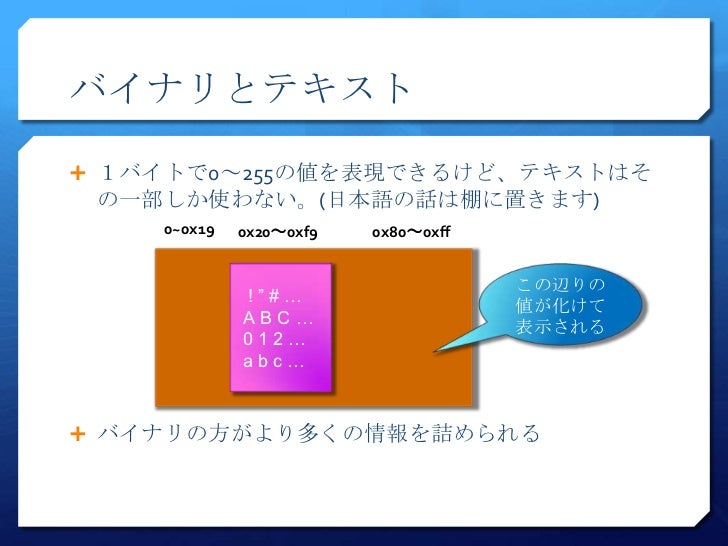

7. 7. バイナリとテキスト １バイトで0～255の値を表現できるけど、テキストはそ の一部しか使わない。(日本語の話は棚に置きます) 0~0x19 0x20～0xf9 0x80～0xff この辺りの !”#… 値が化けて ABC… 表示される 012… abc… バイナリの方がより多くの情報を詰められる
8. 8. バイナリの実例 バイナリの種類  マルチメディア系ファイル (JPEG, PNG, MPEG, AVI…)  実行ファイル (exe, a.out, jar, …) (↑最近はバイナリというとこれを差す事が多い)  ネットワーク上の通信データ (TCP, ISDN, …)  暗号化されたデータ (zip, gzip, …) 色々ありますネ！

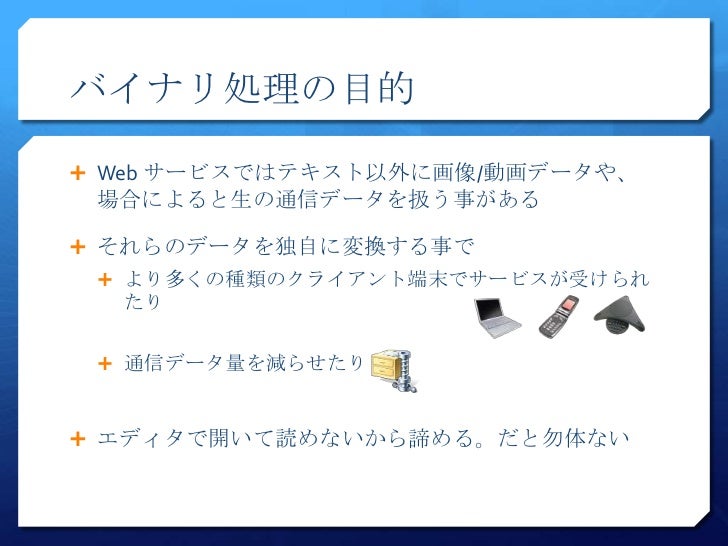

9. 9. バイナリ処理の目的 Web サービスではテキスト以外に画像/動画データや、 場合によると生の通信データを扱う事がある それらのデータを独自に変換する事で  より多くの種類のクライアント端末でサービスが受けられ たり  通信データ量を減らせたり エディタで開いて読めないから諦める。だと勿体ない

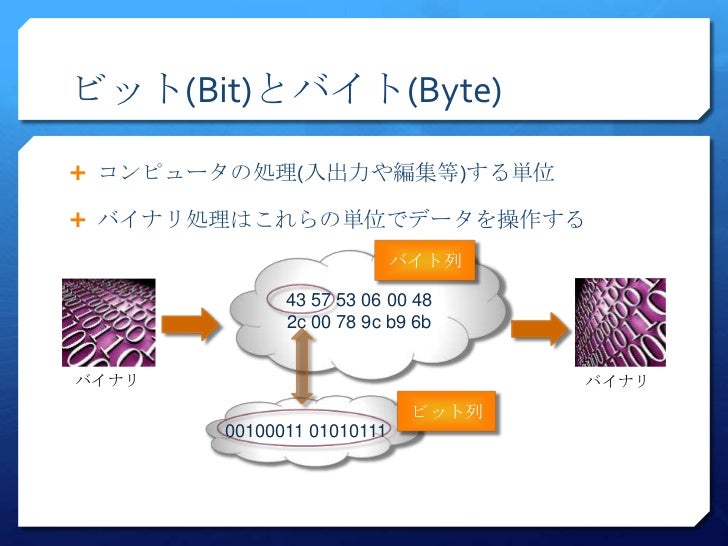

10. 10. ビット(Bit)とバイト(Byte) コンピュータの処理(入出力や編集等)する単位 バイナリ処理はこれらの単位でデータを操作する バイト列 43 57 53 06 00 48 2c 00 78 9c b9 6bバイナリ バイナリ ビット列 00100011 01010111

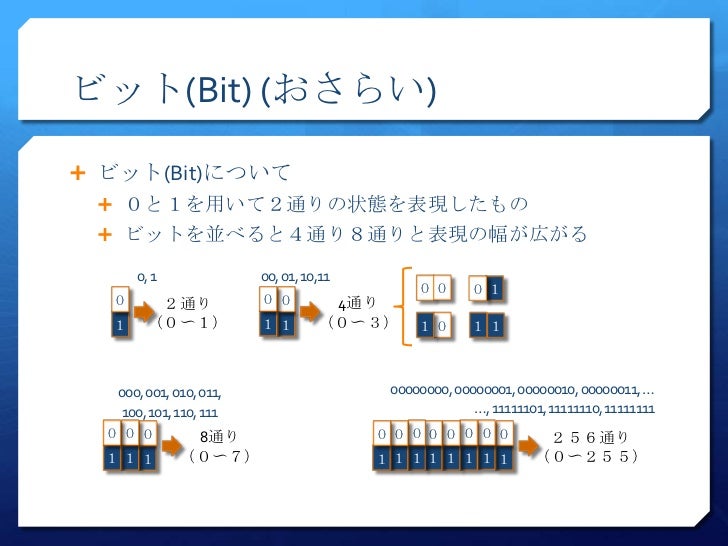

11. 11. ビット(Bit) (おさらい) ビット(Bit)について  ０と１を用いて２通りの状態を表現したもの  ビットを並べると４通り８通りと表現の幅が広がる 0, 1 00, 01, 10,11 ００ ０１ ０ ２通り ００ 4通り １ （０〜１） １１ （０〜３） １０ １１ 000, 001, 010, 011, 00000000, 00000001, 00000010, 00000011, … 100, 101, 110, 111 …, 11111101, 11111110, 11111111 ０００ 8通り ０ ０００ ００ ０ ０ ２５６通り １１１ （０〜７） １ １１１ １１ １ １ （０〜２５５）
12. 12. バイト(Byte) (おさらい) バイト(Byte)とは  本来は、(欧米の)１文字を表すのに必要なビットの集まり  狭義にはビットを8つまとめた単位  １６進数で表現する事が多い (バイナリエディタの表示) ０ ０００ ００ ０ ０ これ丸毎で １ １１１ １１ １ １ １バイト ４Bit で ００ ８Bit で 16進１文字 実例 (JPEG の頭) ＦＦ 16進２文字 FF D8 FF E0
13. 13. バイナリエディタを使う バイナリエディタ諸々  Macintosh なら 0xED、Windows なら Stirling, Bz Editor 手動で弄るのが面倒になったら PHP の出番です。

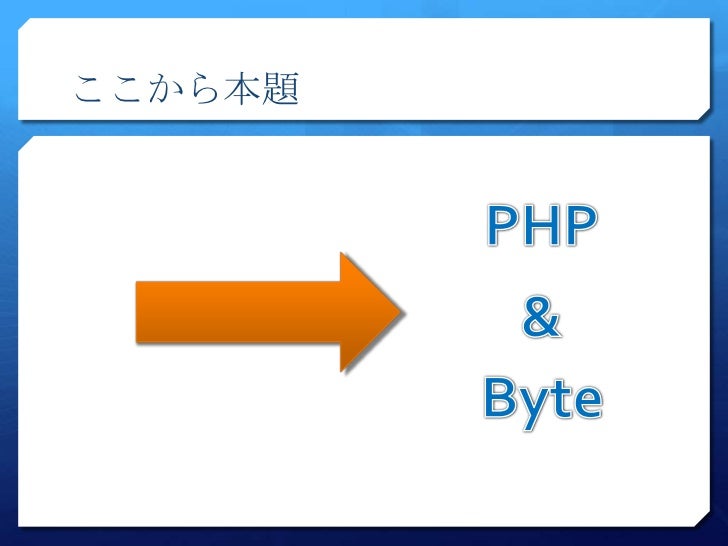

14. 14. ここから本題
15. 15. PHP とバイナリと String型 PHP の String 型でバイナリ処理が出来る  PHP は String 型に対し文字としての特別な事をしない PHP における文字列型は、バイトの配列と整数値 (バッファ長) で実装されています。 バイト列を文 字列に変換する方法については何の情報も持って おらず、完全にプログラマ任せとなっています。  http://www.php.net/manual/ja/language.types.string.php#languag e.types.string.details  8bitスルー。 ¥０終端もない ← この辺りの心配は無用  つまり、バイト(Byte)単位の処理は PHP でも簡単

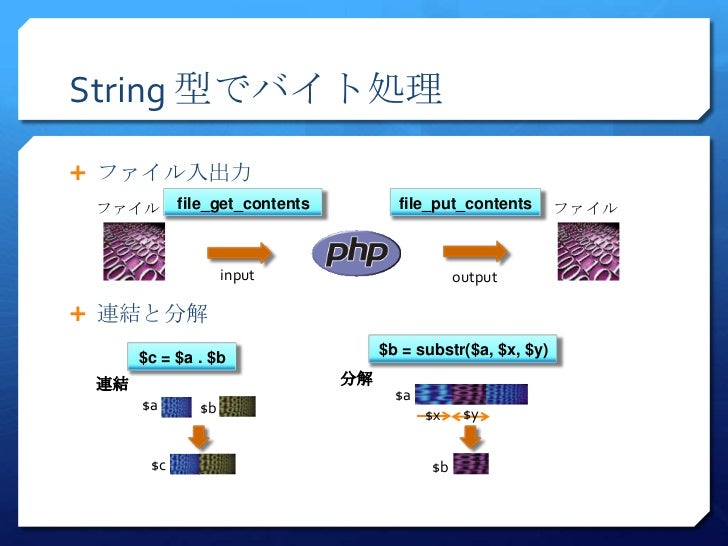

16. 16. String 型でバイト処理 ファイル入出力 ファイル file_get_contents file_put_contents ファイル input output 連結と分解 $c = $a . $b $b = substr($a, $x, $y) 連結 分解 $a $a $b $x $y $c $b

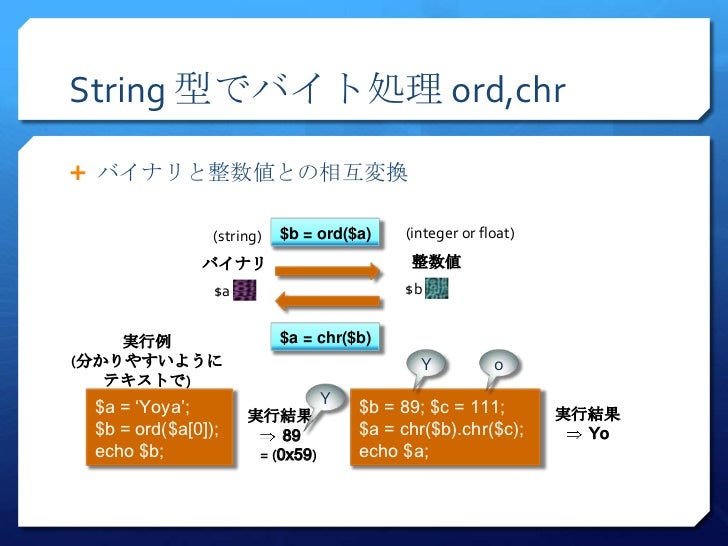

17. 17. String 型でバイト処理 ord,chr バイナリと整数値との相互変換 (string) $b = ord($a) (integer or float) バイナリ 整数値 $a $b 実行例 $a = chr($b)(分かりやすいように Y o テキストで) $a = ‘Yoya’; Y $b = 89; $c = 111; 実行結果 実行結果 $b = ord($a[0]); 89 $a = chr($b).chr($c); Yo echo $b; = (0x59) echo $a;

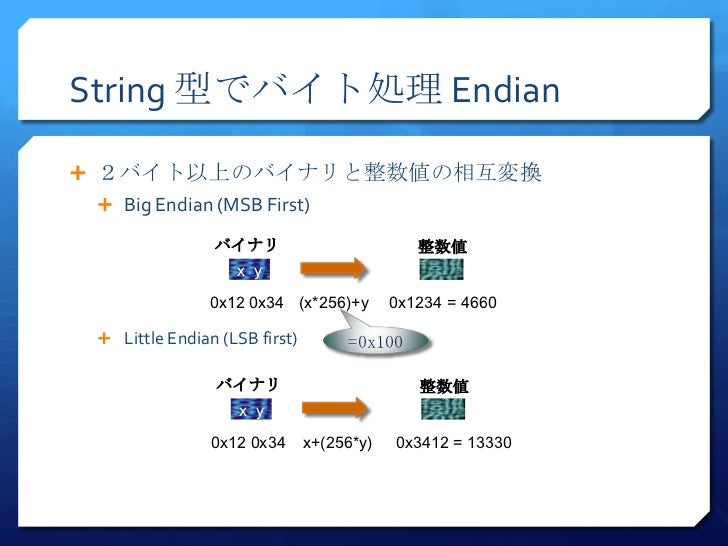

18. 18. String 型でバイト処理 Endian ２バイト以上のバイナリと整数値の相互変換  Big Endian (MSB First) バイナリ 整数値 x y 0x12 0x34 (x*256)+y 0x1234 = 4660  Little Endian (LSB first) =0x100 バイナリ 整数値 x y 0x12 0x34 x+(256*y) 0x3412 = 13330
19. 19. String 型でバイト処理 BigEndian バイナリと整数値の相互変換 (Big Endian) $b = unpack(‘n’, $a) $b = unpack(‘N’, $a) バイナリ 整数値 バイナリ 整数値 $a x y $b[1] $a w x y z $b[1] (x*256)+y (((((w*256)+x)*256)+y)*256)+z pack で逆変換
20. 20. String 型でバイト処理 LittleEndian バイナリと整数値の相互変換 (Little Endian) $b = unpack(‘v’, $a) $b = unpack(‘V’, $a) バイナリ 整数値 バイナリ 整数値 $a x y $b[1] $a w x y z $b[1] x+(y*256) w+(256*(x+(256*(y+(256*z))))) pack で逆変換

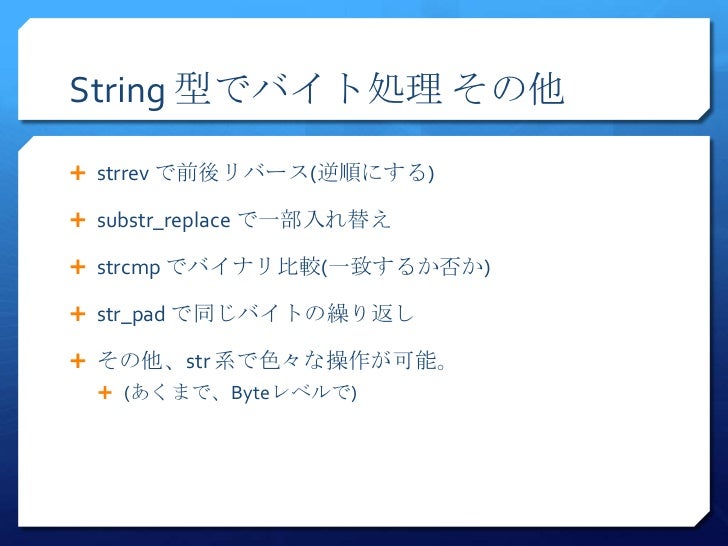

21. 21. String 型でバイト処理 その他 strrev で前後リバース(逆順にする) substr_replace で一部入れ替え strcmp でバイナリ比較(一致するか否か) str_pad で同じバイトの繰り返し その他、str 系で色々な操作が可能。  (あくまで、Byteレベルで)
22. 22. バイト処理の注意点 $a[0]  文字列を配列のように参照すると、($a の 0 番目の数値でなく)、 0番目の文字を切り出したものが取得できる。  $a[0] は substr($a, 0, 1) と同じ (C言語出身者は多分ココで躓く) unpack(‘N’, … と ‘V’の PHP bug  N, V は unsigned long (32ビット値)のはずだが、実際は signed long(符号付き)の値が出てくる  負の値が出てきたら 4294967296 を足して補正  足すと (integer の範囲を超えて)型が float になる。要注意。  pack は正でも負でも受理してくれる。

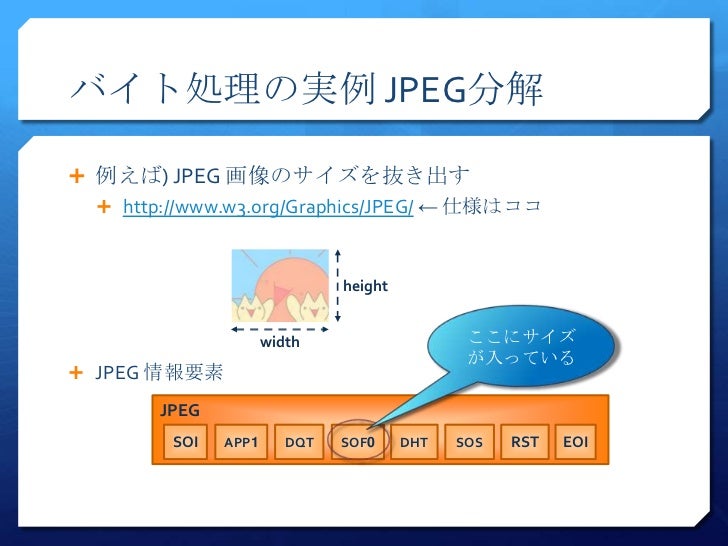

23. 23. バイト処理の実例 JPEG分解 例えば) JPEG 画像のサイズを抜き出す  http://www.w3.org/Graphics/JPEG/ ← 仕様はココ height width ここにサイズ が入っている JPEG 情報要素 JPEG SOI APP1 DQT SOF0 DHT SOS RST EOI

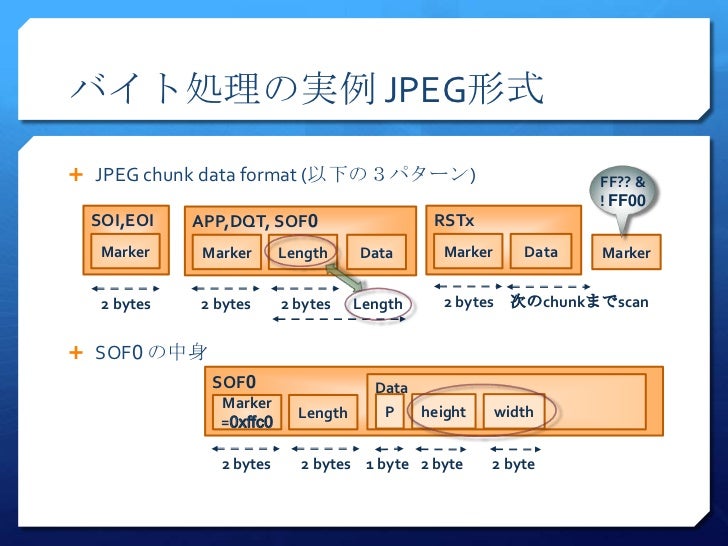

24. 24. バイト処理の実例 JPEG形式 JPEG chunk data format (以下の３パターン) FF?? & ! FF00 SOI,EOI APP,DQT, SOF0 RSTx Marker Marker Length Data Marker Data Marker 2 bytes 2 bytes 2 bytes Length 2 bytes 次のchunkまでscan SOF0 の中身 SOF0 Data Marker Length P height width =0xffc0 2 bytes 2 bytes 1 byte 2 byte 2 byte

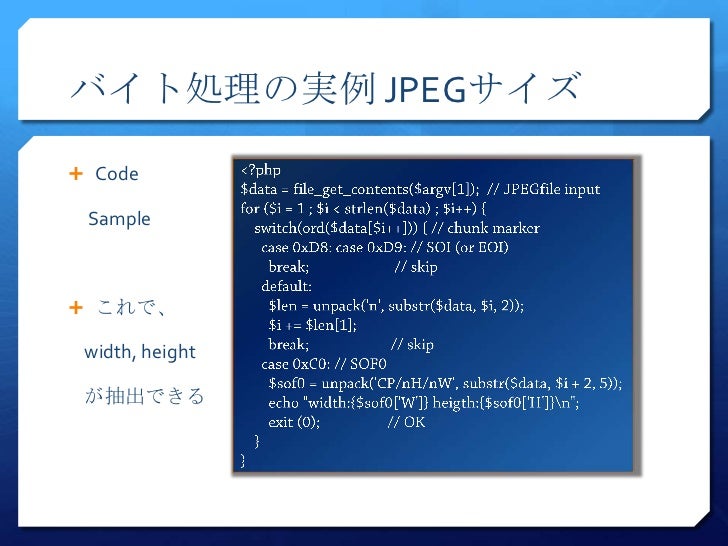

25. 25. バイト処理の実例 JPEGサイズ Code Sample これで、 width, height が抽出できる

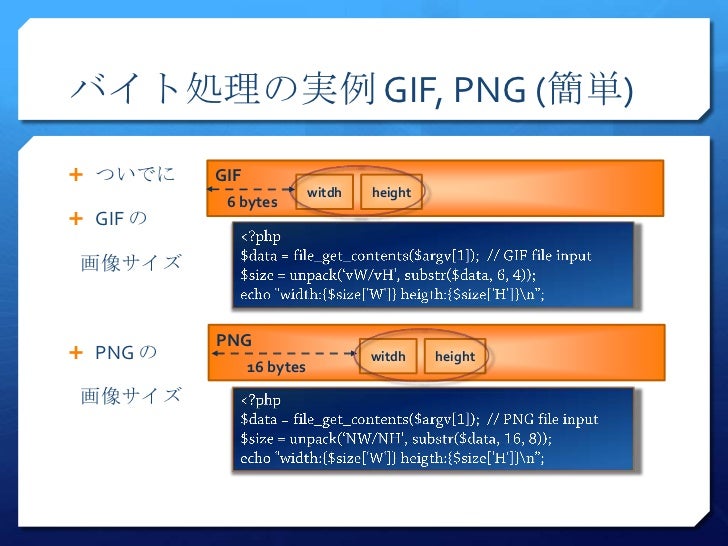

26. 26. バイト処理の実例 GIF, PNG (簡単) ついでに GIF witdh height 6 bytes GIF の 画像サイズ PNG PNG の witdh height 16 bytes 画像サイズ

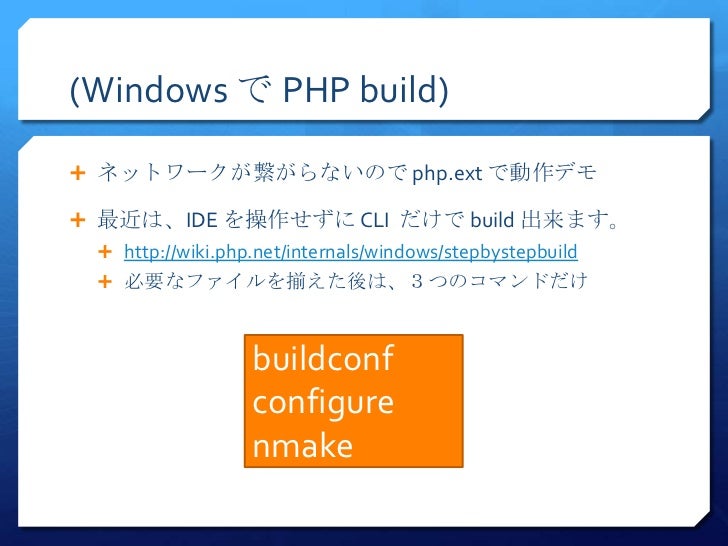

27. 27. (Windows で PHP build) ネットワークが繋がらないので php.ext で動作デモ 最近は、IDE を操作せずに CLI だけで build 出来ます。  http://wiki.php.net/internals/windows/stepbystepbuild  必要なファイルを揃えた後は、３つのコマンドだけ buildconf configure nmake
28. 28. JPEG/GIF/PNG サイズの実験デモ 端末上で動作デモ
29. 29. ここからビットの話
30. 30. PHP でビット処理 PHP にはビットを切り出すユーティリティはない  BitStream とか BitBuffer とかそういう感じの  ビット演算は出来るので、それで何とかする

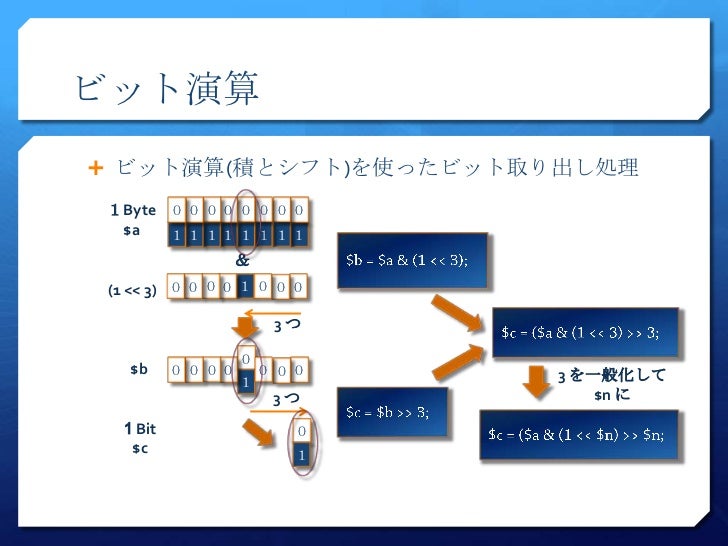

31. 31. ビット演算 ビット演算(積とシフト)を使ったビット取り出し処理１Byte ０ ０ ０ ０ ０ ０ ０ ０ $a １ １１１ １１ １ １ ＆ (1 << 3) ０ ０ ０ ０ １ ０ ０ ０ 3つ ０ $b ０ ０００ ０００ 3 を一般化して １ 3つ $n に 1 Bit ０ $c １

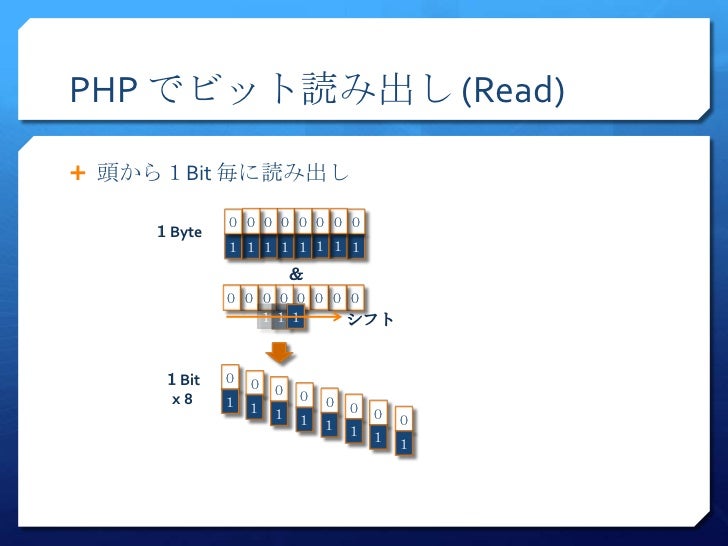

32. 32. PHP でビット読み出し (Read) 頭から１Bit 毎に読み出し ０ ０００ ００ ０ ０ １Byte １ １１１ １１ １ １ ＆ ０ ０ ０００ ０ ０ ０ １１ １ シフト １Bit ０ ０ ０ ０ x8 １ １ ０ ０ １ １ ０ ０ １ １ １ １

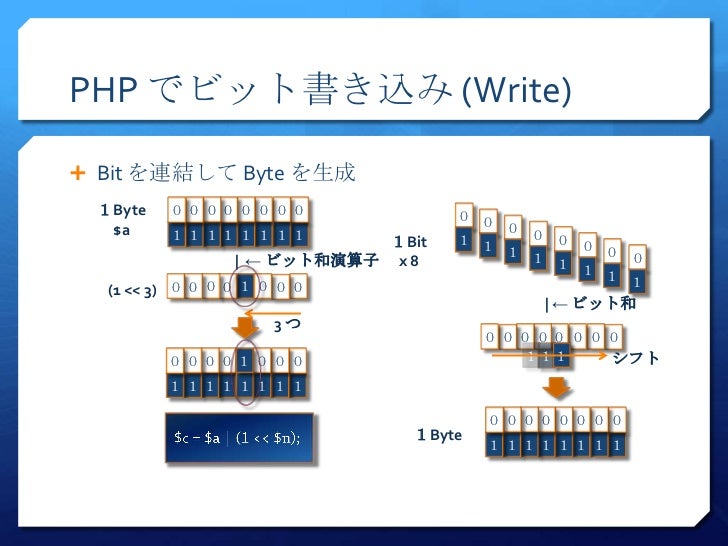

33. 33. PHP でビット書き込み (Write) Bit を連結して Byte を生成 １Byte ０ ０００ ００ ０ ０ ０ ０ $a １ １１１ １１ １ １ ０ ０ １Bit １ １ ０ ０ １ １ ０ ０ | ← ビット和演算子 x 8 １ １ １ １ (1 << 3) ０ ０ ０ ０ １ ０ ０ ０ | ← ビット和 3つ ０ ０ ０００ ０ ０ ０ ０ ０００ １０ ０ ０ １１ １ シフト １ １１１ １１ １ １ ０ ０００ ００ ０ ０ １Byte １ １１１ １１ １ １

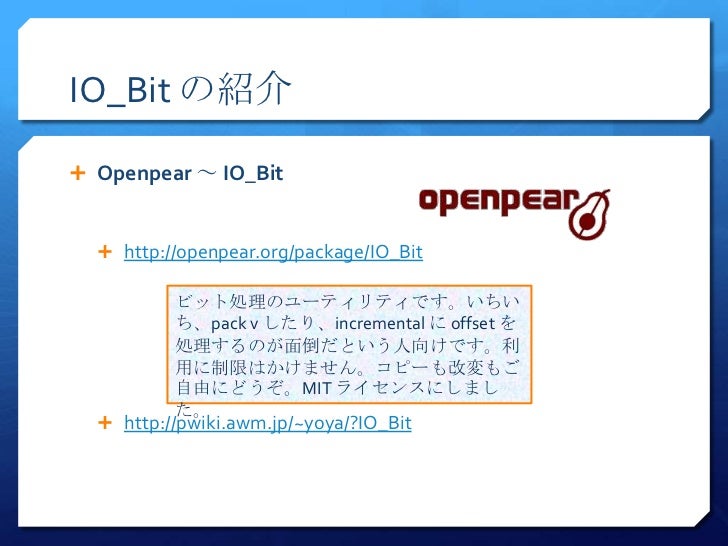

34. 34. IO_Bit の紹介 Openpear ～ IO_Bit  http://openpear.org/package/IO_Bit ビット処理のユーティリティです。いちい ち、pack v したり、incremental に offset を 処理するのが面倒だという人向けです。利 用に制限はかけません。コピーも改変もご 自由にどうぞ。MIT ライセンスにしまし た。  http://pwiki.awm.jp/~yoya/?IO_Bit

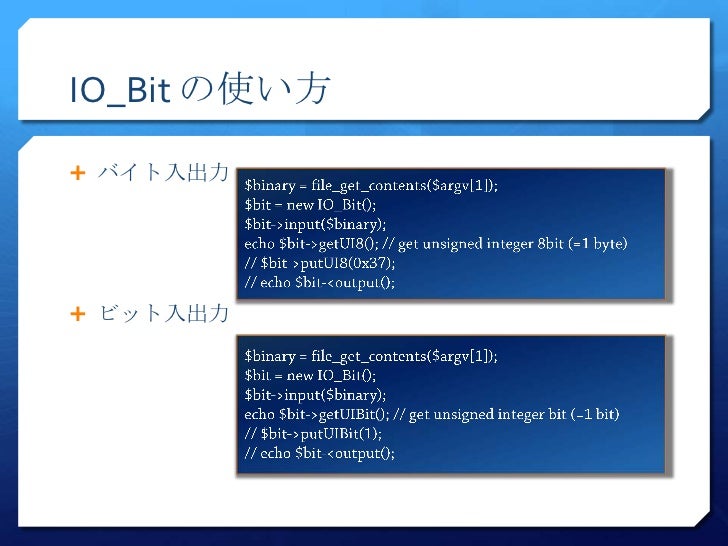

35. 35. IO_Bit の使い方 バイト入出力 ビット入出力

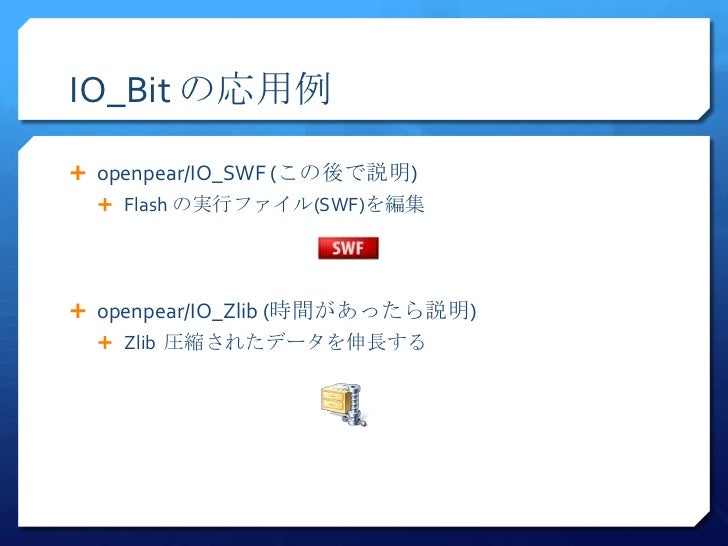

36. 36. IO_Bit の応用例 openpear/IO_SWF (この後で説明)  Flash の実行ファイル(SWF)を編集 openpear/IO_Zlib (時間があったら説明)  Zlib 圧縮されたデータを伸長する

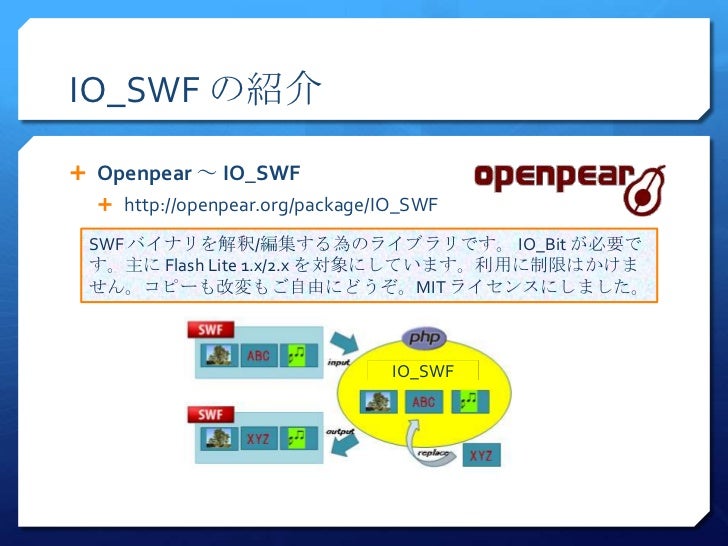

37. 37. IO_SWF の紹介 Openpear ～ IO_SWF  http://openpear.org/package/IO_SWF SWF バイナリを解釈/編集する為のライブラリです。 IO_Bit が必要で す。主に Flash Lite 1.x/2.x を対象にしています。利用に制限はかけま せん。コピーも改変もご自由にどうぞ。MIT ライセンスにしました。 IO_SWF

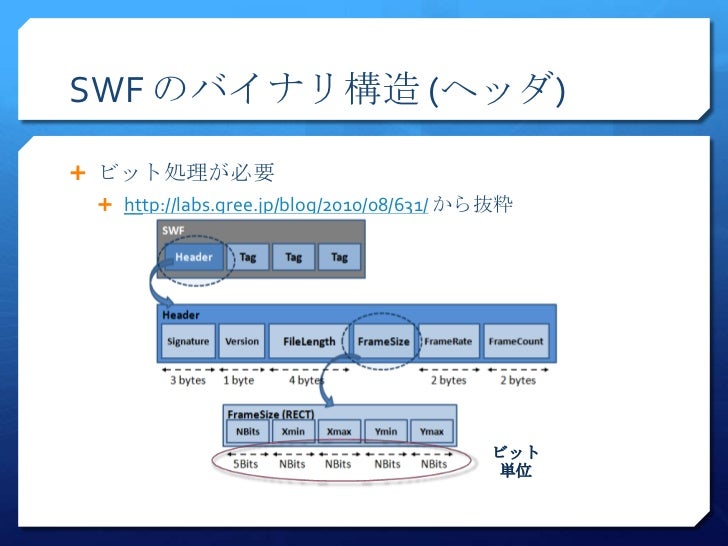

38. 38. SWF のバイナリ構造 (ヘッダ) ビット処理が必要  http://labs.gree.jp/blog/2010/08/631/ から抜粋 ビット 単位

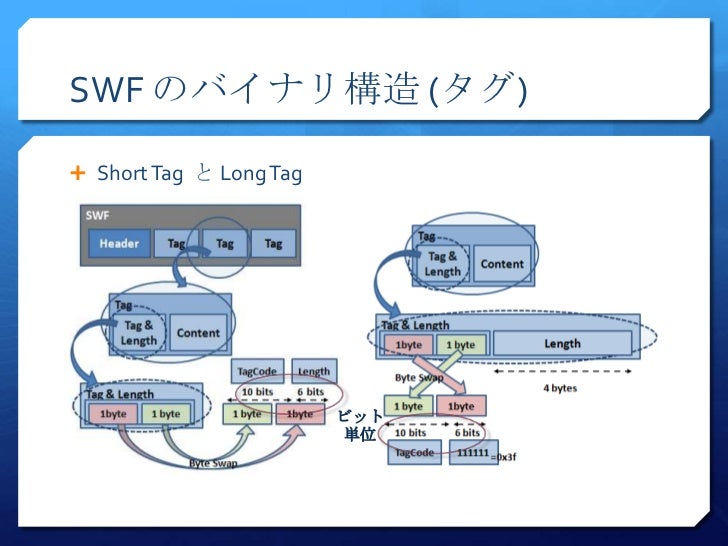

39. 39. SWF のバイナリ構造 (タグ) Short Tag と Long Tag ビット 単位
40. 40. IO_Bit で SWF を解釈 (ヘッダ) IO/SWF.php から抜粋 (バイト処理)

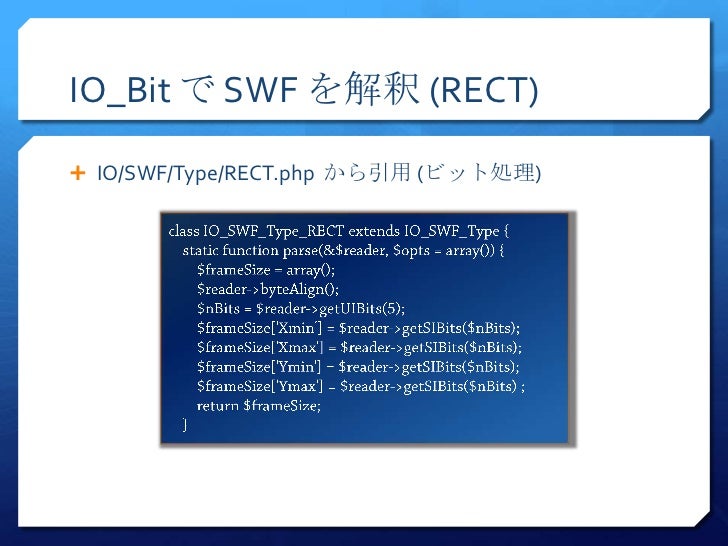

41. 41. IO_Bit で SWF を解釈 (RECT) IO/SWF/Type/RECT.php から引用 (ビット処理)

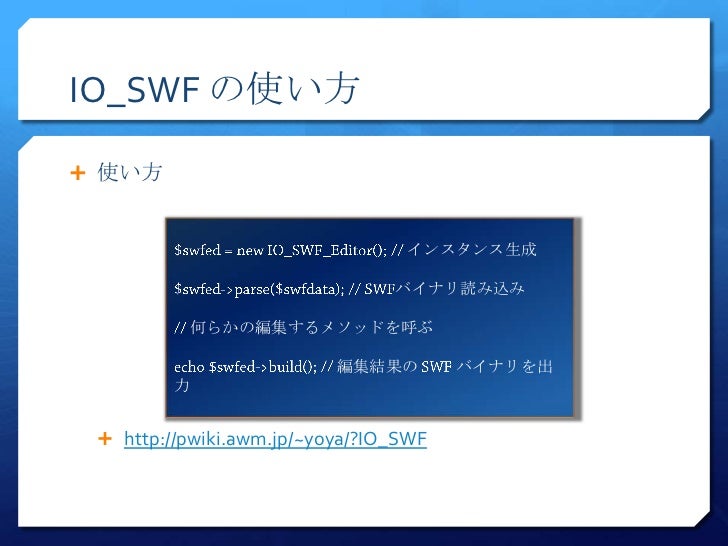

42. 42. IO_SWF の使い方 使い方 インスタンス生成 バイナリ読み込み 何らかの編集するメソッドを呼ぶ 編集結果の バイナリを出 力  http://pwiki.awm.jp/~yoya/?IO_SWF

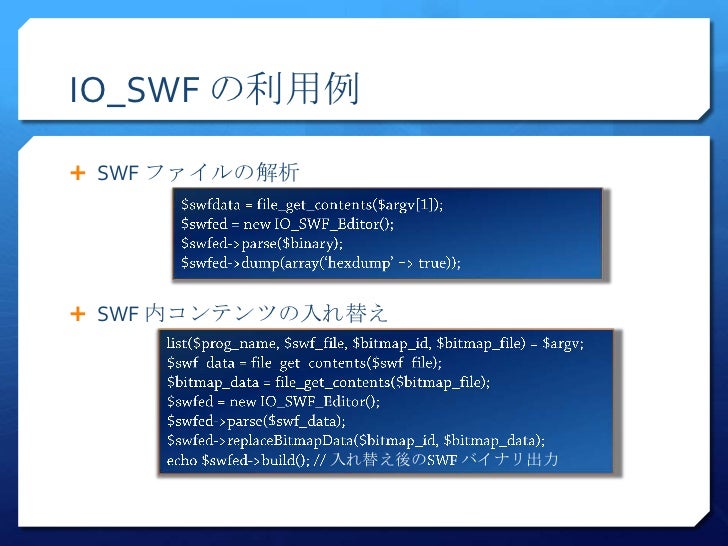

43. 43. IO_SWF の利用例 SWF ファイルの解析 SWF 内コンテンツの入れ替え 入れ替え後の バイナリ出力

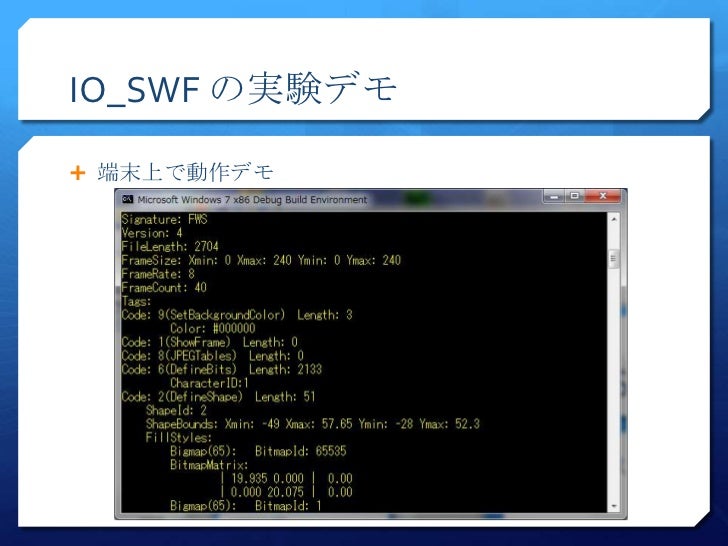

44. 44. IO_SWF の実験デモ 端末上で動作デモ

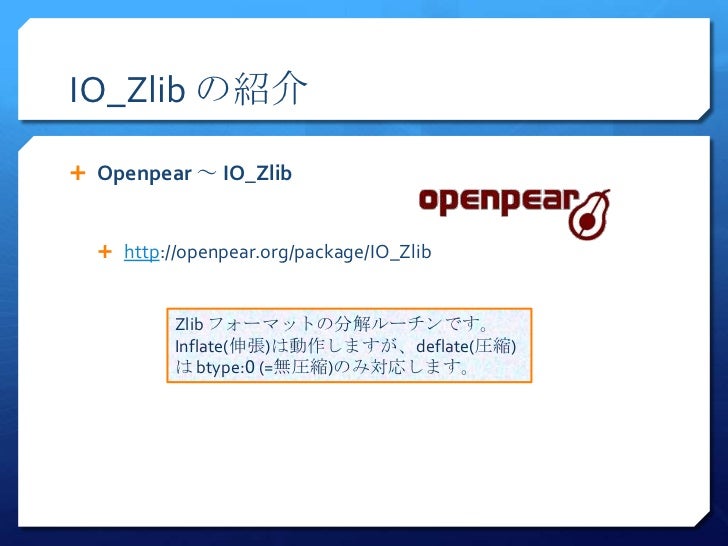

45. 45. IO_Zlib の紹介 Openpear ～ IO_Zlib  http://openpear.org/package/IO_Zlib Zlib フォーマットの分解ルーチンです。 Inflate(伸張)は動作しますが、deflate(圧縮) は btype:0 (=無圧縮)のみ対応します。

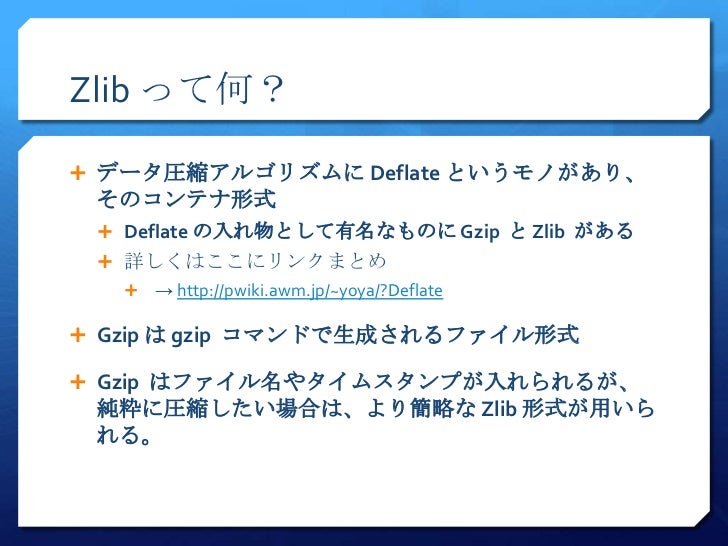

46. 46. Zlib って何？ データ圧縮アルゴリズムに Deflate というモノがあり、 そのコンテナ形式  Deflate の入れ物として有名なものに Gzip と Zlib がある  詳しくはここにリンクまとめ  → http://pwiki.awm.jp/~yoya/?Deflate Gzip は gzip コマンドで生成されるファイル形式 Gzip はファイル名やタイムスタンプが入れられるが、 純粋に圧縮したい場合は、より簡略な Zlib 形式が用いら れる。

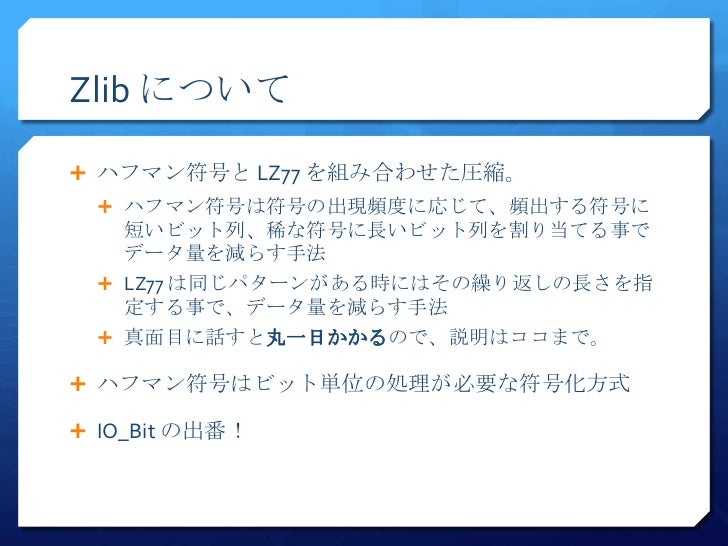

47. 47. Zlib について ハフマン符号と LZ77 を組み合わせた圧縮。  ハフマン符号は符号の出現頻度に応じて、頻出する符号に 短いビット列、稀な符号に長いビット列を割り当てる事で データ量を減らす手法  LZ77 は同じパターンがある時にはその繰り返しの長さを指 定する事で、データ量を減らす手法  真面目に話すと丸一日かかるので、説明はココまで。 ハフマン符号はビット単位の処理が必要な符号化方式 IO_Bit の出番！

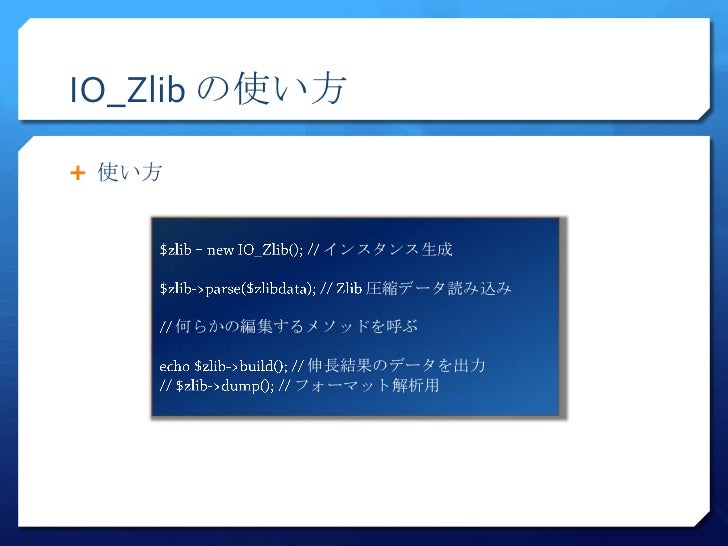

48. 48. IO_Zlib の使い方 使い方 インスタンス生成 圧縮データ読み込み 何らかの編集するメソッドを呼ぶ 伸長結果のデータを出力 フォーマット解析用

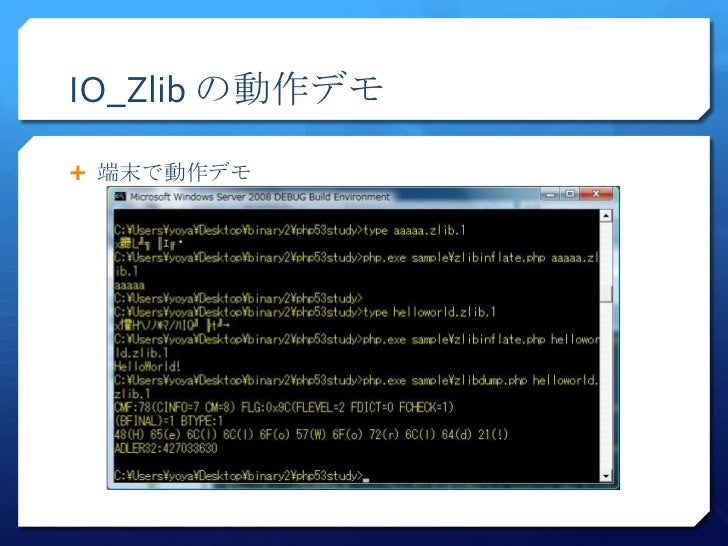

49. 49. IO_Zlib の動作デモ 端末で動作デモ

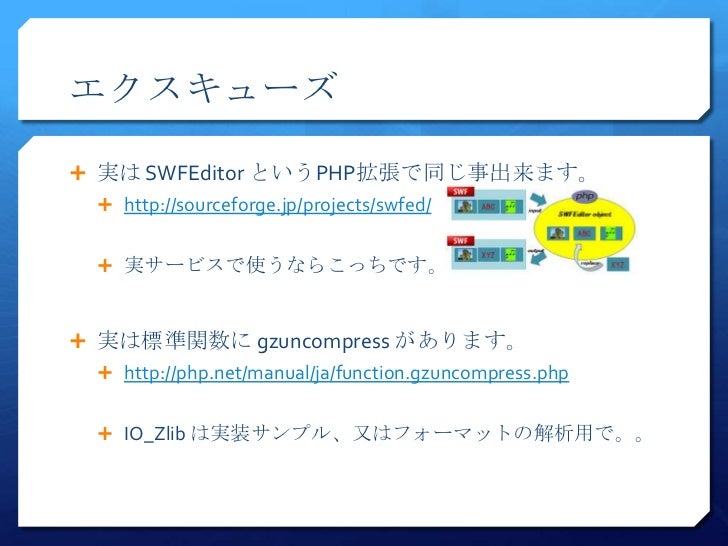

50. 50. エクスキューズ 実は SWFEditor というPHP拡張で同じ事出来ます。  http://sourceforge.jp/projects/swfed/  実サービスで使うならこっちです。 実は標準関数に gzuncompress があります。  http://php.net/manual/ja/function.gzuncompress.php  IO_Zlib は実装サンプル、又はフォーマットの解析用で。。

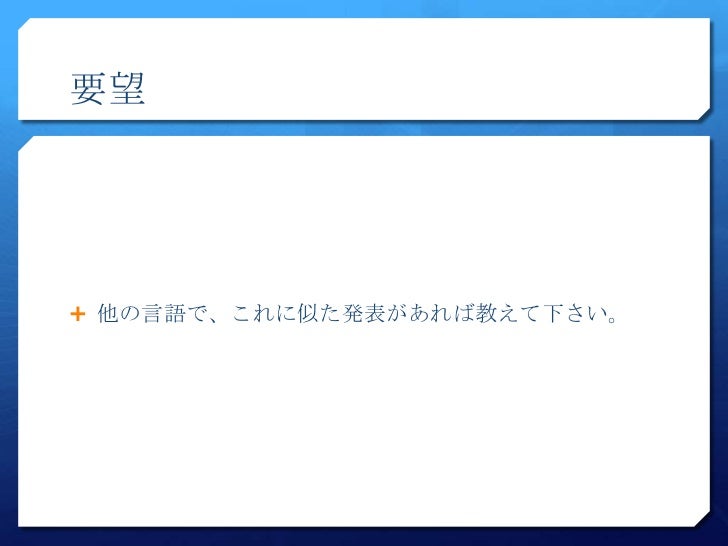

51. 51. 要望 他の言語で、これに似た発表があれば教えて下さい。

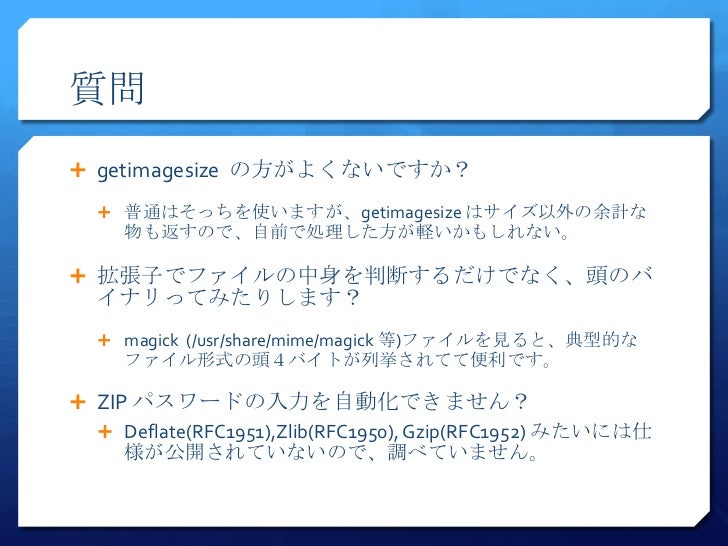

52. 52. 質問 getimagesize の方がよくないですか？  普通はそっちを使いますが、getimagesize はサイズ以外の余計な 物も返すので、自前で処理した方が軽いかもしれない。 拡張子でファイルの中身を判断するだけでなく、頭のバ イナリってみたりします？  magick (/usr/share/mime/magick 等)ファイルを見ると、典型的な ファイル形式の頭４バイトが列挙されてて便利です。 ZIP パスワードの入力を自動化できません？  Deflate(RFC1951),Zlib(RFC1950), Gzip(RFC1952) みたいには仕 様が公開されていないので、調べていません。

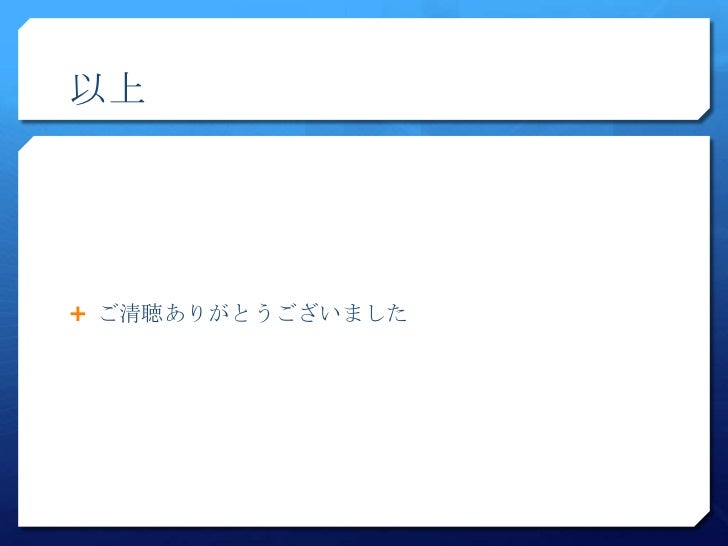

53. 53. 以上 ご清聴ありがとうございました
