1. 1. 一緒に考えてみませんか？ 誰にでも良く分かる 「IPネットワーク」の図の描き方が ない！？ 伊賀野 康生 0

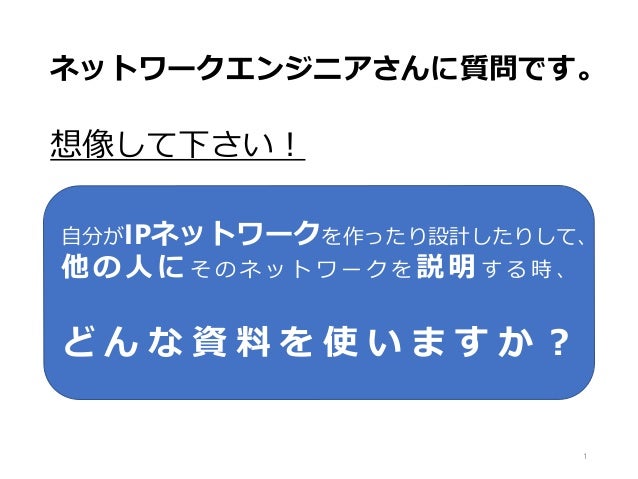

2. 2. ネットワークエンジニアさんに質問です。 想像して下さい！ 1 自分がIPネットワークを作ったり設計したりして、 他の人にそ の ネ ッ ト ワ ー ク を 説明す る 時 、 ど ん な 資 料 を 使 い ま す か ？

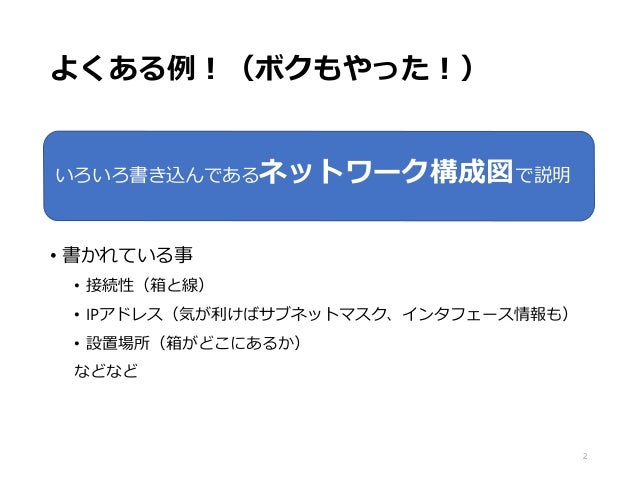

3. 3. よくある例！（ボクもやった！） • 書かれている事 • 接続性（箱と線） • IPアドレス（気が利けばサブネットマスク、インタフェース情報も） • 設置場所（箱がどこにあるか） などなど 2 いろいろ書き込んであるネットワーク構成図で説明

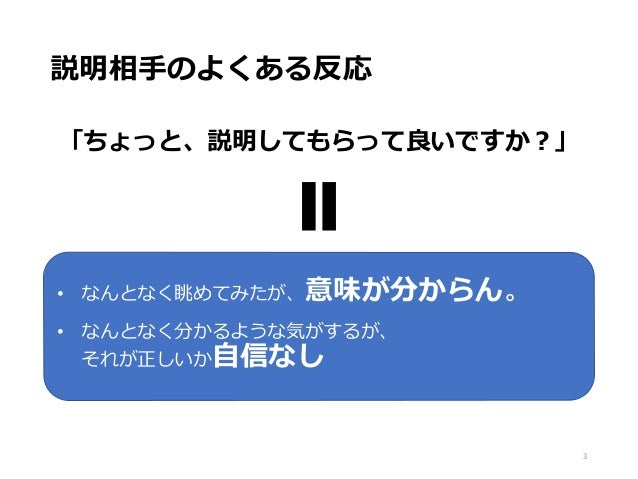

4. 4. 説明相手のよくある反応 「ちょっと、説明してもらって良いですか？」 3 • なんとなく眺めてみたが、意味が分からん。 • なんとなく分かるような気がするが、 それが正しいか自信なし

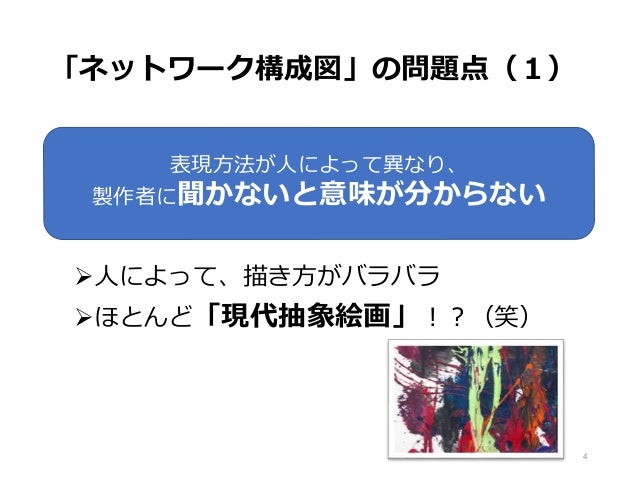

5. 5. 「ネットワーク構成図」の問題点（１） 人によって、描き方がバラバラ ほとんど「現代抽象絵画」！？（笑） 4 表現方法が人によって異なり、 製作者に聞かないと意味が分からない

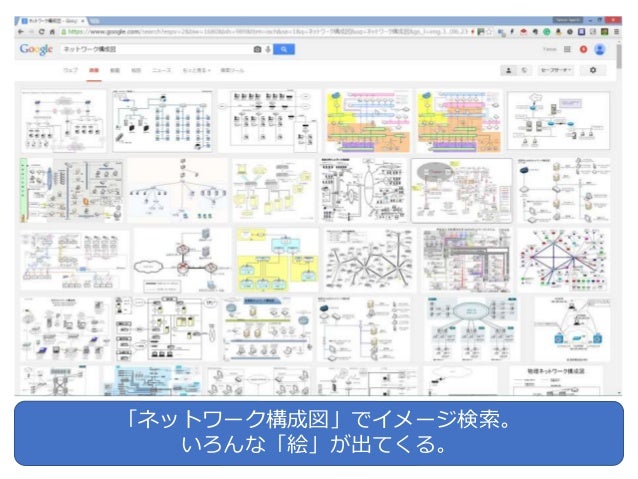

6. 6. 5 「ネットワーク構成図」でイメージ検索。 いろんな「絵」が出てくる。

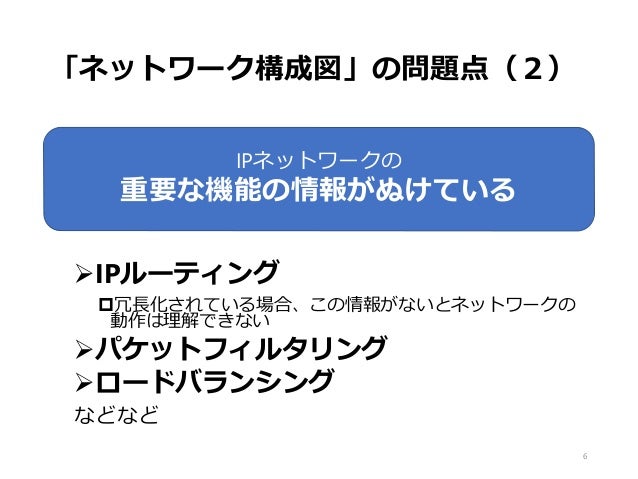

7. 7. 「ネットワーク構成図」の問題点（２） 6 IPルーティング 冗長化されている場合、この情報がないとネットワークの 動作は理解できない パケットフィルタリング ロードバランシング などなど IPネットワークの 重要な機能の情報がぬけている

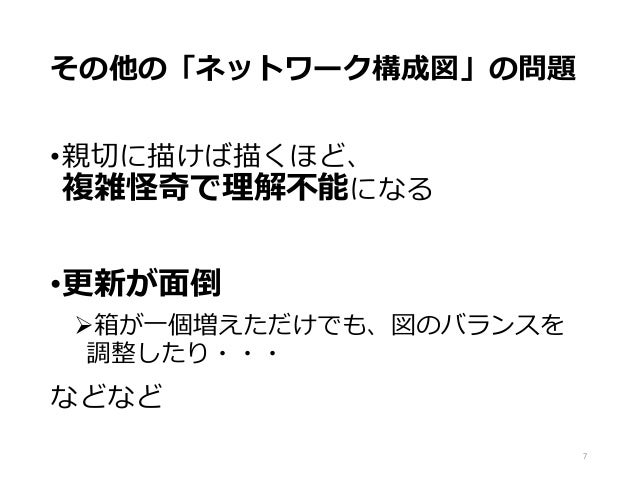

8. 8. その他の「ネットワーク構成図」の問題 •親切に描けば描くほど、 複雑怪奇で理解不能になる •更新が面倒 箱が一個増えただけでも、図のバランスを 調整したり・・・ などなど 7

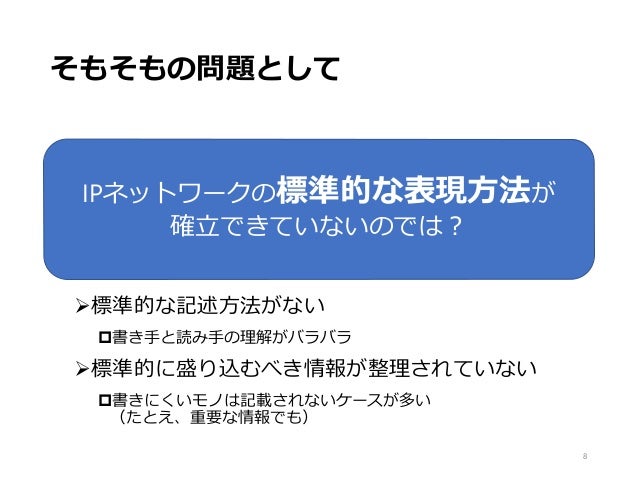

9. 9. そもそもの問題として 標準的な記述方法がない 書き手と読み手の理解がバラバラ 標準的に盛り込むべき情報が整理されていない 書きにくいモノは記載されないケースが多い （たとえ、重要な情報でも） 8 IPネットワークの標準的な表現方法が 確立できていないのでは？

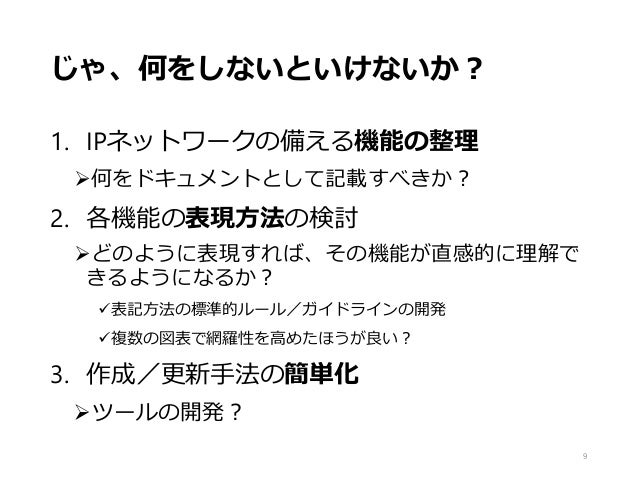

10. 10. じゃ、何をしないといけないか？ 1. IPネットワークの備える機能の整理 何をドキュメントとして記載すべきか？ 2. 各機能の表現方法の検討 どのように表現すれば、その機能が直感的に理解で きるようになるか？ 表記方法の標準的ルール／ガイドラインの開発 複数の図表で網羅性を高めたほうが良い？ 3. 作成／更新手法の簡単化 ツールの開発？ 9

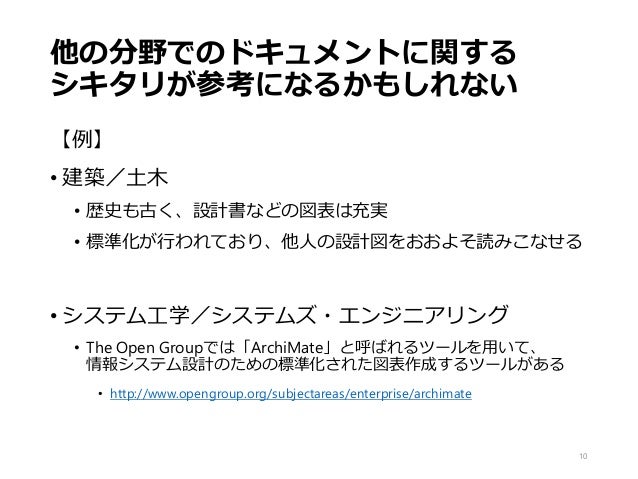

11. 11. 他の分野でのドキュメントに関する シキタリが参考になるかもしれない 【例】 • 建築／土木 • 歴史も古く、設計書などの図表は充実 • 標準化が行われており、他人の設計図をおおよそ読みこなせる • システム工学／システムズ・エンジニアリング • The Open Groupでは「ArchiMate」と呼ばれるツールを用いて、 情報システム設計のための標準化された図表作成するツールがある • http://www.opengroup.org/subjectareas/enterprise/archimate 10

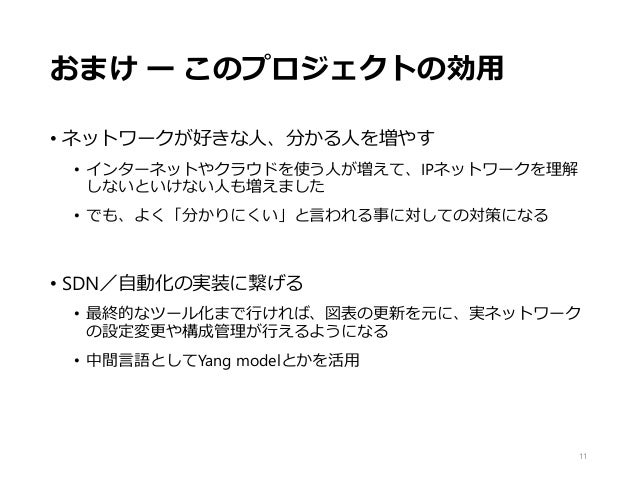

12. 12. おまけ ー このプロジェクトの効用 • ネットワークが好きな人、分かる人を増やす • インターネットやクラウドを使う人が増えて、IPネットワークを理解 しないといけない人も増えました • でも、よく「分かりにくい」と言われる事に対しての対策になる • SDN／自動化の実装に繋げる • 最終的なツール化まで行ければ、図表の更新を元に、実ネットワーク の設定変更や構成管理が行えるようになる • 中間言語としてYang modelとかを活用 11

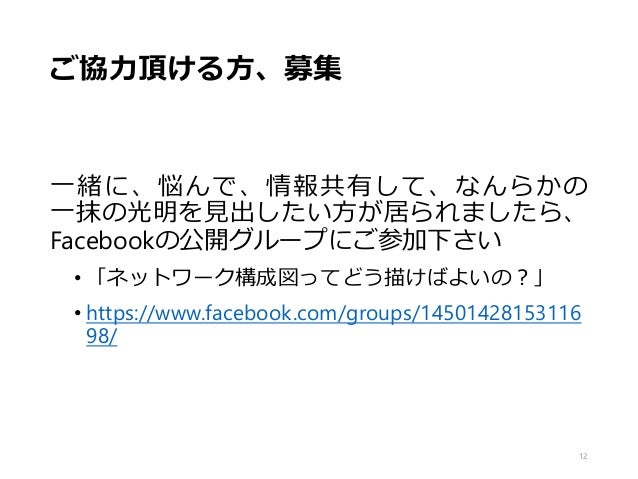

13. 13. ご協力頂ける方、募集 一緒に検討に協力頂ける方が居られましたら、 ご連絡下さい。 • 伊賀野 康生 • https://www.facebook.com/yasuo.igano 12
