  1. 1. 地図調製とウェブ地図 「川だけ地形地図」の場合 gridscapes.net 竹村 和広

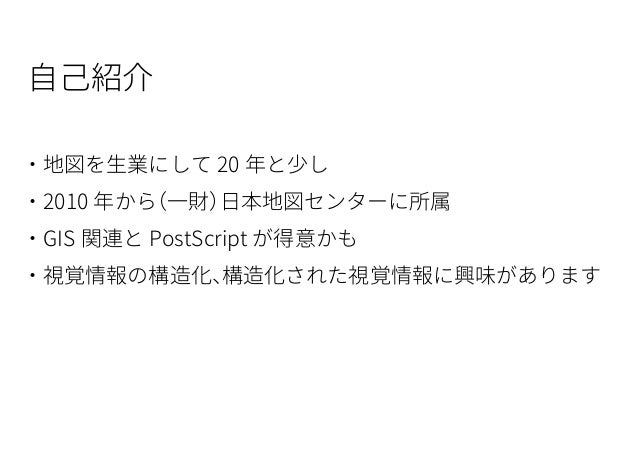

  2. 2. 自己紹介 ・地図を生業にして 20 年と少し ・2010 年から(一財)日本地図センターに所属 ・GIS 関連と PostScript が得意かも ・視覚情報の構造化、構造化された視覚情報に興味があります

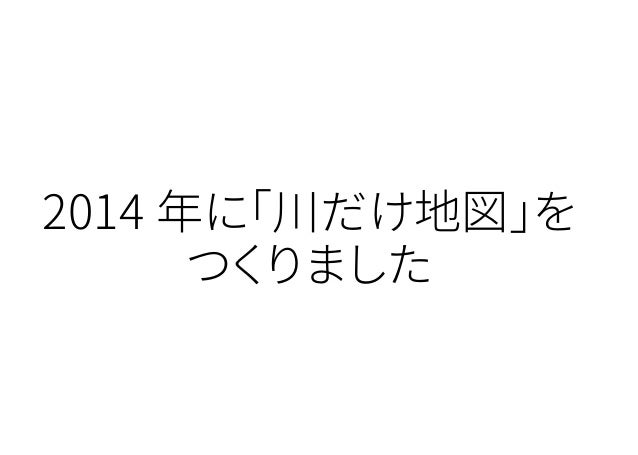

  3. 3. 2014 年に「川だけ地図」を つくりました

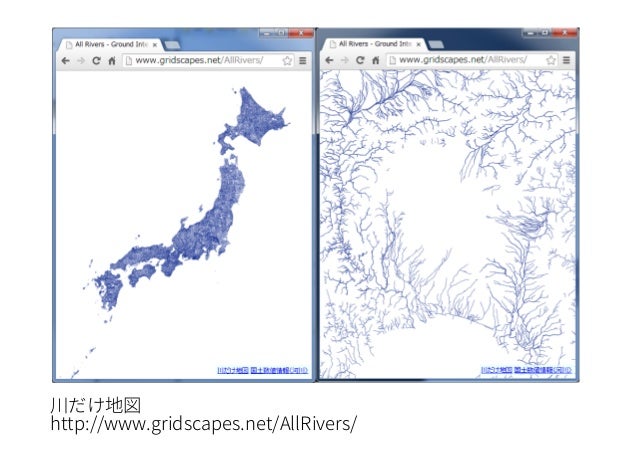

  4. 4. 川だけ地図 http://www.gridscapes.net/AllRivers/

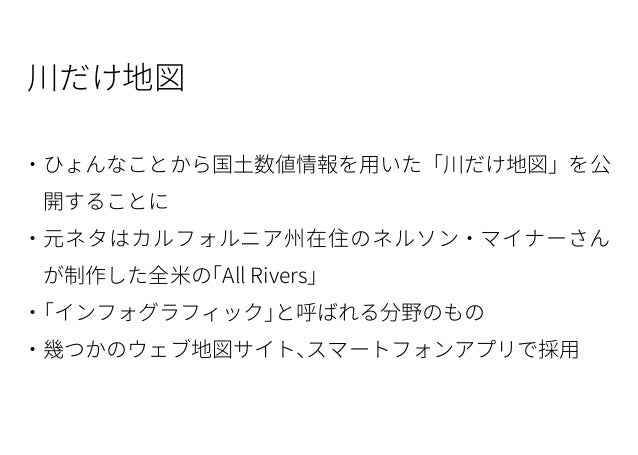

  5. 5. 川だけ地図 ・ひょんなことから国土数値情報を用いた「川だけ地図」を公 開することに ・元ネタはカルフォルニア州在住のネルソン・マイナーさん が制作した全米の「All Rivers」 ・「インフォグラフィック」と呼ばれる分野のもの ・幾つかのウェブ地図サイト、スマートフォンアプリで採用

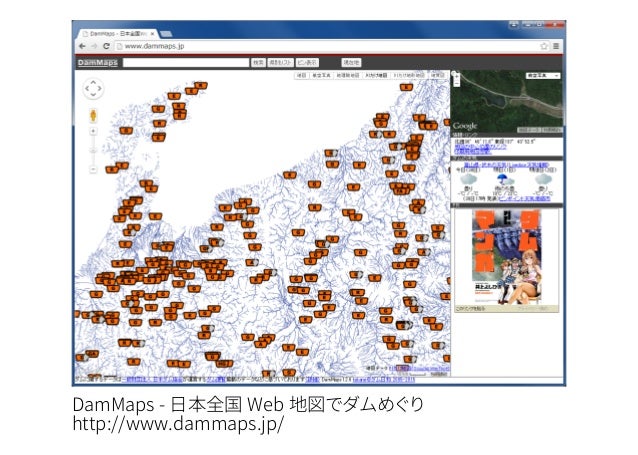

  6. 6. DamMaps - 日本全国 Web 地図でダムめぐり http://www.dammaps.jp/

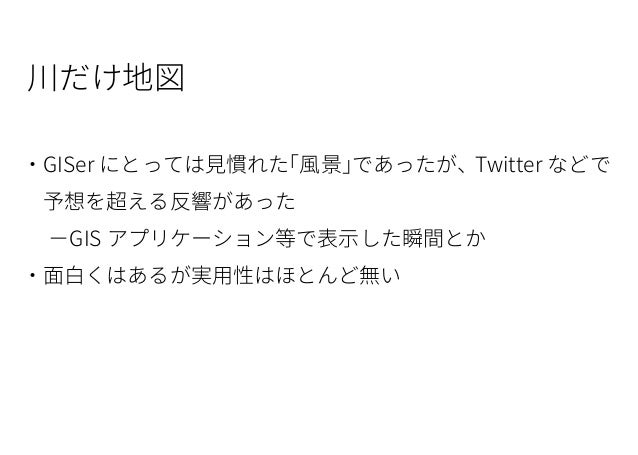

  7. 7. 川だけ地図 ・GISer にとっては見慣れた「風景」であったが、Twitter などで 予想を超える反響があった  -GIS アプリケーション等で表示した瞬間とか ・面白くはあるが実用性はほとんど無い

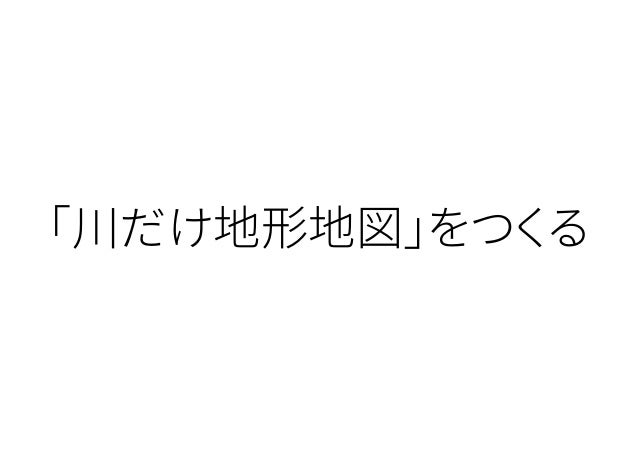

  8. 8. 「川だけ地形地図」をつくる

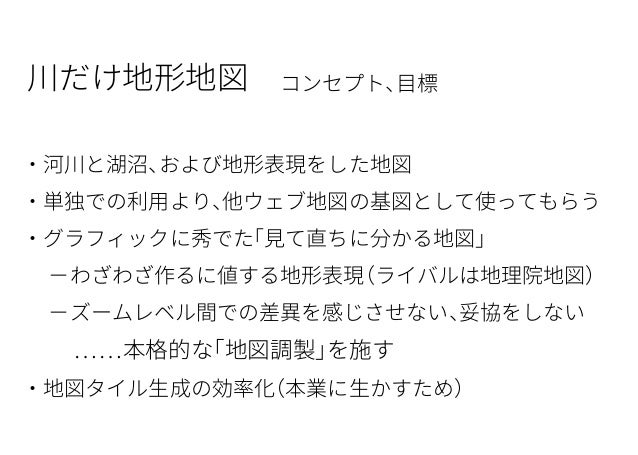

  9. 9. 川だけ地形地図 コンセプト、目標 ・河川と湖沼、および地形表現をした地図 ・単独での利用より、他ウェブ地図の基図として使ってもらう ・グラフィックに秀でた「見て直ちに分かる地図」  -わざわざ作るに値する地形表現(ライバルは地理院地図)  -ズームレベル間での差異を感じさせない、妥協をしない   ……本格的な「地図調製」を施す ・地図タイル生成の効率化(本業に生かすため)

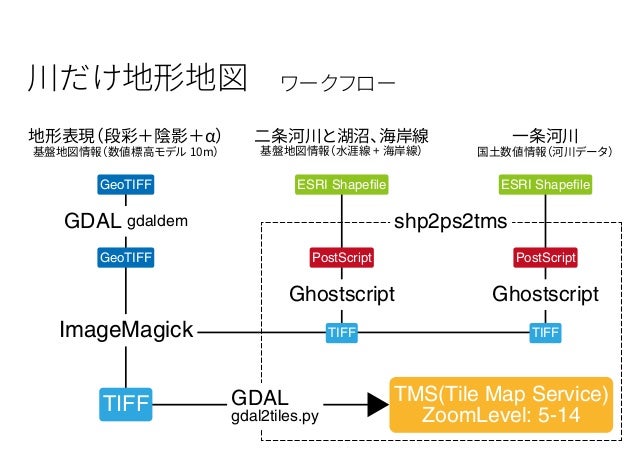

  10. 10. 国土数値情報(河川データ) 一条河川 基盤地図情報(数値標高モデル 10m) 地形表現(段彩+陰影+α) 基盤地図情報(水涯線 + 海岸線) 二条河川と湖沼、海岸線 GDAL gdal2tiles.py GDAL gdaldem shp2ps2tms ESRI ShapefileGeoTIFF GeoTIFF TIFF TIFF TIFF PostScript PostScript ESRI Shapefile GhostscriptGhostscript ImageMagick 川だけ地形地図 ワークフロー TMS(Tile Map Service) ZoomLevel: 5-14
  11. 11. 川だけ地形地図 PostScript? #1 ・米アドビ社が開発したグラフィックス言語(ページ記述言語) ・DTP に必須とされる PS プリンタにはインタプリタを搭載   ……普通、ウェブ地図のレンダリングに使いません ・ラスタとベクトル、文字をすべて同一の空間で扱える  -どう考えても地図向き ・アドビさんへの伝言:Geospatial PostScript を開発してオープ ンソースで公開して欲しいです

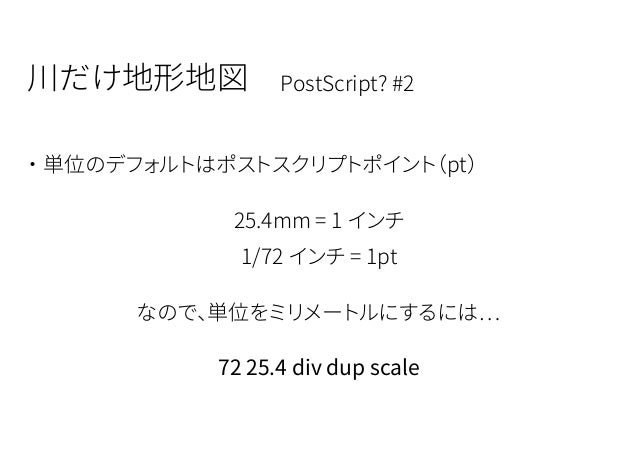

  12. 12. 川だけ地形地図 PostScript? #2 ・単位のデフォルトはポストスクリプトポイント(pt) 25.4mm = 1 インチ 1/72 インチ = 1pt なので、単位をミリメートルにするには… 72 25.4 div dup scale
  13. 13. 川だけ地形地図 河川の辻褄合わせ #1 ・国土数値情報(河川データ)は、ネットワーク ・基盤地図情報(水涯線)は、地表の状態  ……「見た目」の辻褄が合わないと視覚効果が低減  -不要なオブジェクトは空間演算で削除  -残ったオブジェクトは QGIS の対話処理(手作業)で削除

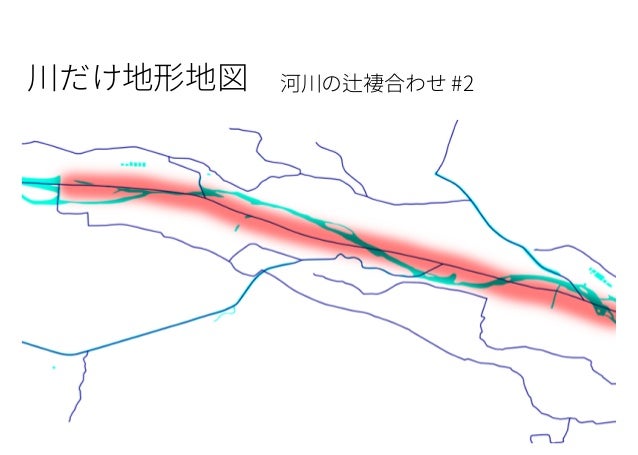

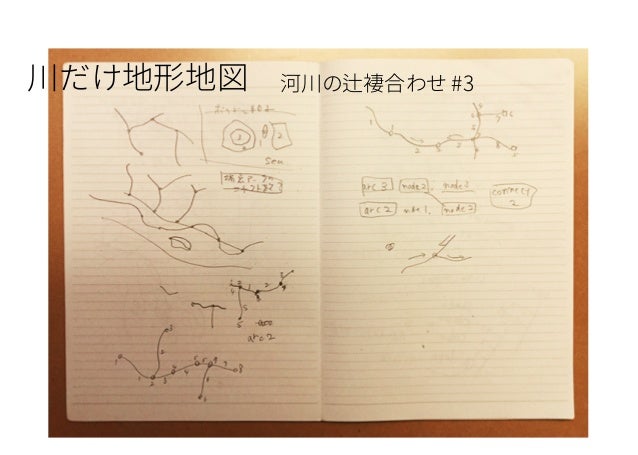

  14. 14. 川だけ地形地図 河川の辻褄合わせ #2
  15. 15. 川だけ地形地図 河川の辻褄合わせ #3

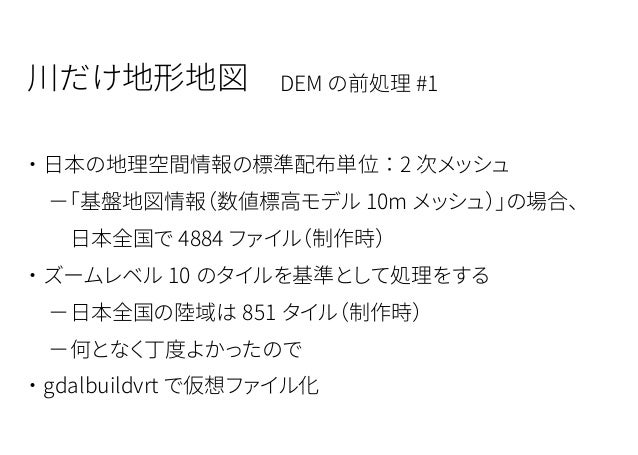

  16. 16. 川だけ地形地図 DEM の前処理 #1 ・日本の地理空間情報の標準配布単位:2 次メッシュ  -「基盤地図情報(数値標高モデル 10m メッシュ)」の場合、   日本全国で 4884 ファイル(制作時) ・ズームレベル 10 のタイルを基準として処理をする  -日本全国の陸域は 851 タイル(制作時)  -何となく丁度よかったので ・gdalbuildvrt で仮想ファイル化

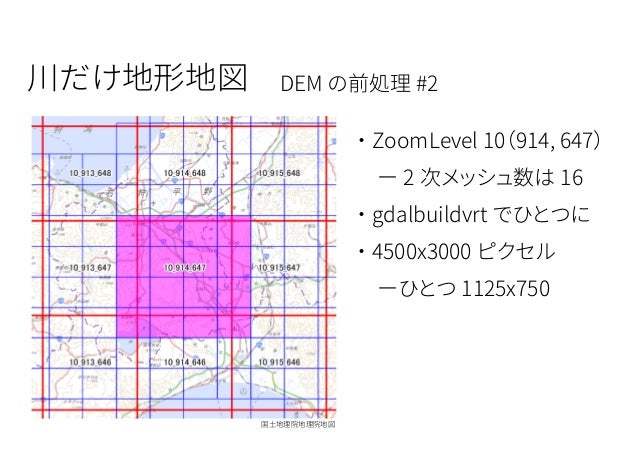

  17. 17. 川だけ地形地図 DEM の前処理 #2 ・ZoomLevel 10(914, 647)  ー 2 次メッシュ数は 16 ・gdalbuildvrt でひとつに ・4500x3000 ピクセル  ーひとつ 1125x750 国土地理院地理院地図

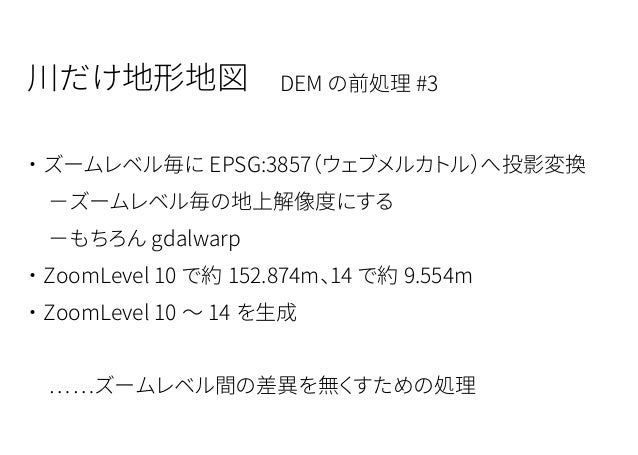

  18. 18. 川だけ地形地図 DEM の前処理 #3 ・ズームレベル毎に EPSG:3857(ウェブメルカトル)へ投影変換  -ズームレベル毎の地上解像度にする  -もちろん gdalwarp ・ZoomLevel 10 で約 152.874m、14 で約 9.554m ・ZoomLevel 10 ~ 14 を生成  ……ズームレベル間の差異を無くすための処理

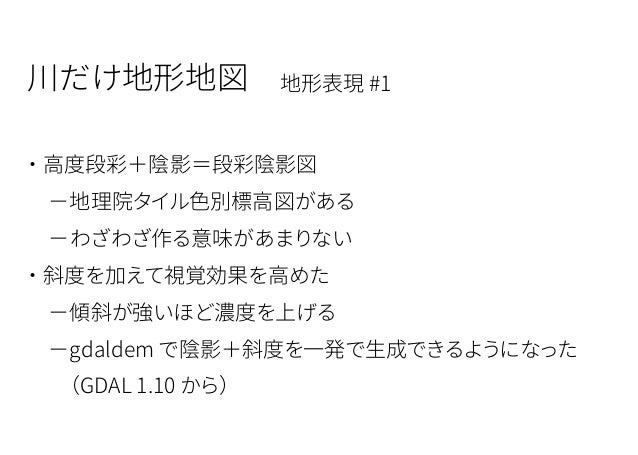

  19. 19. 川だけ地形地図 地形表現 #1 ・高度段彩+陰影=段彩陰影図  -地理院タイル色別標高図がある  -わざわざ作る意味があまりない ・斜度を加えて視覚効果を高めた  -傾斜が強いほど濃度を上げる  -gdaldem で陰影+斜度を一発で生成できるようになった   (GDAL 1.10 から)

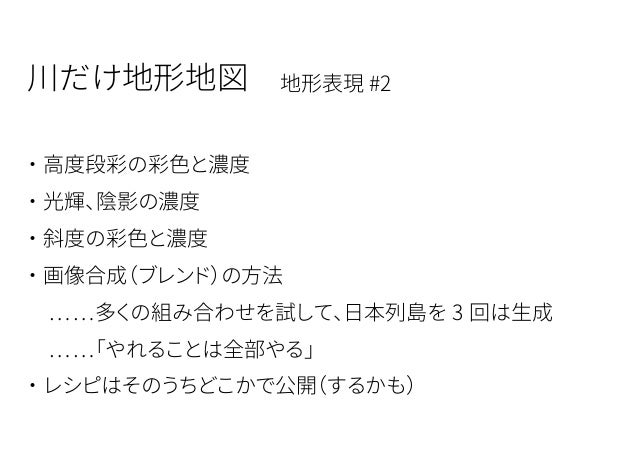

  20. 20. 川だけ地形地図 地形表現 #2 ・高度段彩の彩色と濃度 ・光輝、陰影の濃度 ・斜度の彩色と濃度 ・画像合成(ブレンド)の方法  ……多くの組み合わせを試して、日本列島を 3 回は生成  ……「やれることは全部やる」 ・レシピはそのうちどこかで公開(するかも)

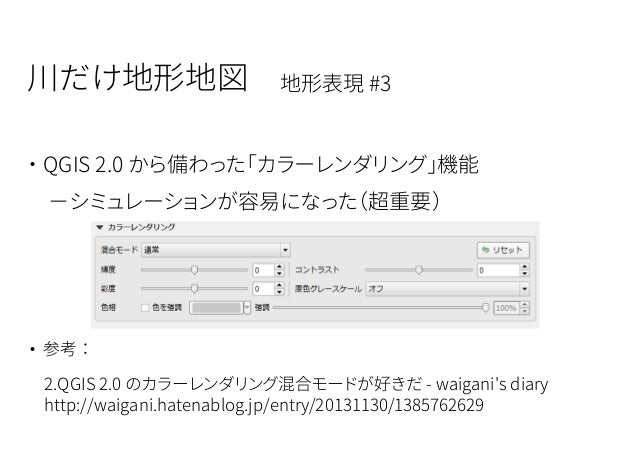

  21. 21. 川だけ地形地図 地形表現 #3 ・QGIS 2.0 から備わった「カラーレンダリング」機能  -シミュレーションが容易になった(超重要) ・参考:  2.QGIS 2.0 のカラーレンダリング混合モードが好きだ - waigani's diary  http://waigani.hatenablog.jp/entry/20131130/1385762629

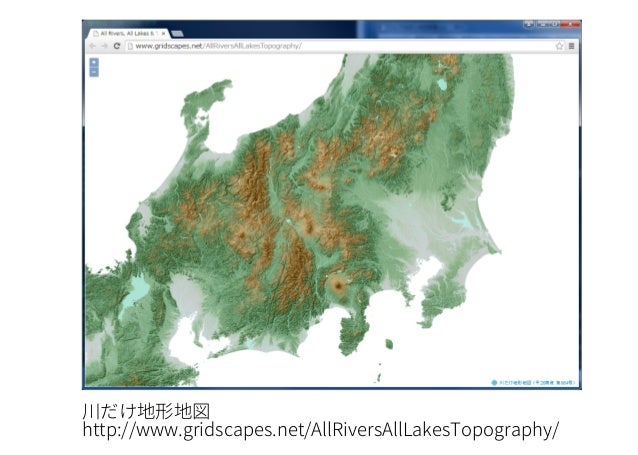

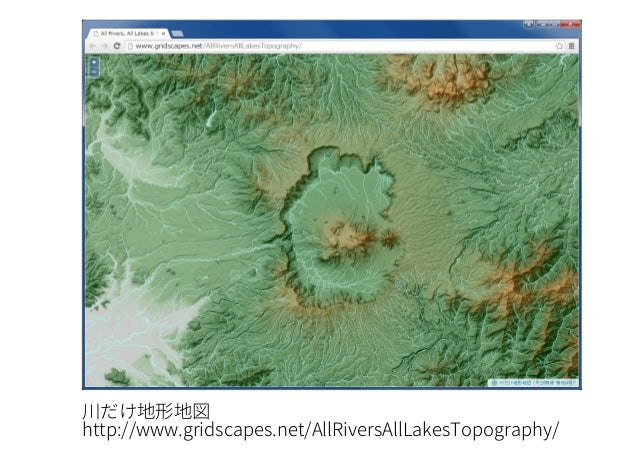

  22. 22. 川だけ地形地図 http://www.gridscapes.net/AllRiversAllLakesTopography/
  23. 23. 川だけ地形地図 http://www.gridscapes.net/AllRiversAllLakesTopography/

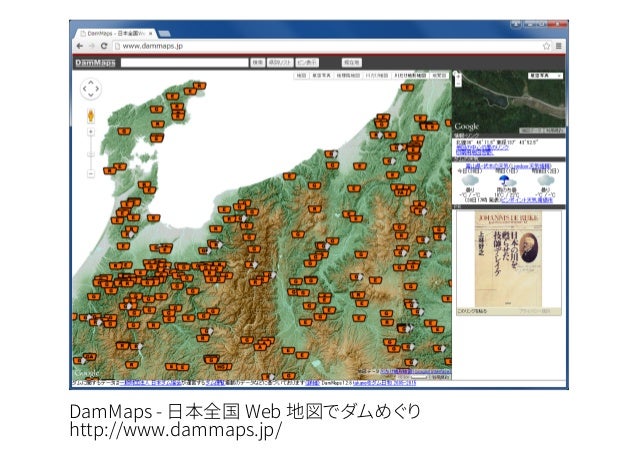

  24. 24. DamMaps - 日本全国 Web 地図でダムめぐり http://www.dammaps.jp/
  25. 25. 川だけ地形地図 まとめ ・主題の河川のみならず、地勢をも一目で分かる地図となった  -「地図調製」のおかげ  -「地図調製の地図屋」、がんばれ ・@niyalist 曰く、「個人で、全国をカバーしたタイル地図(しかも拡 縮可能)を作れる、って、すごい時代だよな」  -個人では日本有数の地図タイル配信者と自負しております  ー地図タイル、もっと簡単につくれます

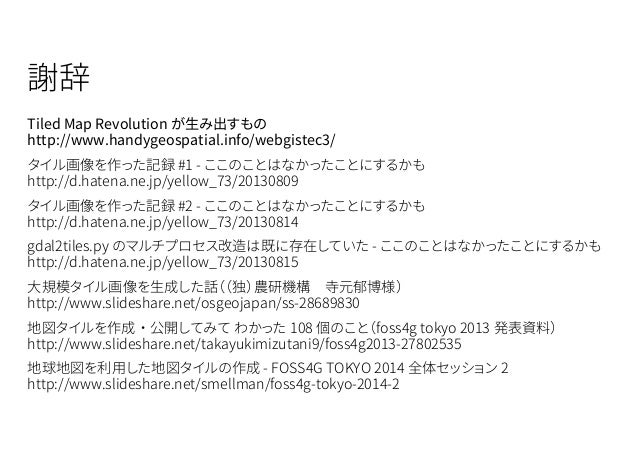

  26. 26. 謝辞 Tiled Map Revolution が生み出すもの http://www.handygeospatial.info/webgistec3/ タイル画像を作った記録 #1 - ここのことはなかったことにするかも http://d.hatena.ne.jp/yellow_73/20130809 タイル画像を作った記録 #2 - ここのことはなかったことにするかも http://d.hatena.ne.jp/yellow_73/20130814 gdal2tiles.py のマルチプロセス改造は既に存在していた - ここのことはなかったことにするかも http://d.hatena.ne.jp/yellow_73/20130815 大規模タイル画像を生成した話((独)農研機構 寺元郁博様) http://www.slideshare.net/osgeojapan/ss-28689830 地図タイルを作成・公開してみて わかった 108 個のこと(foss4g tokyo 2013 発表資料) http://www.slideshare.net/takayukimizutani9/foss4g2013-27802535 地球地図を利用した地図タイルの作成 - FOSS4G TOKYO 2014 全体セッション 2 http://www.slideshare.net/smellman/foss4g-tokyo-2014-2

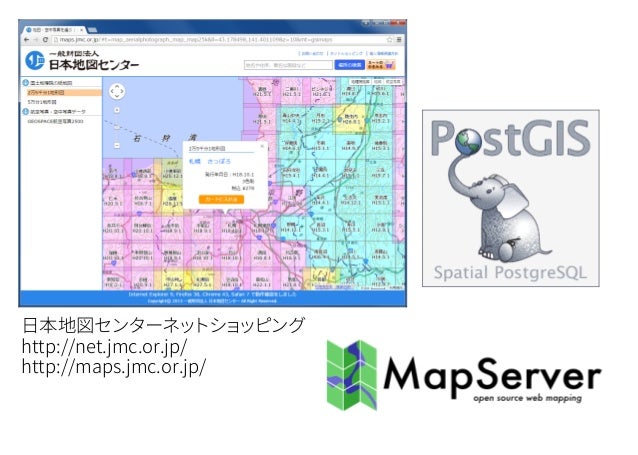

  27. 27. 日本地図センターネットショッピング http://net.jmc.or.jp/ http://maps.jmc.or.jp/

×
