Android Nexus7でLinuxを色々と遊んでみよう　Hacking of Android Nexus7 by Linux

Transcript

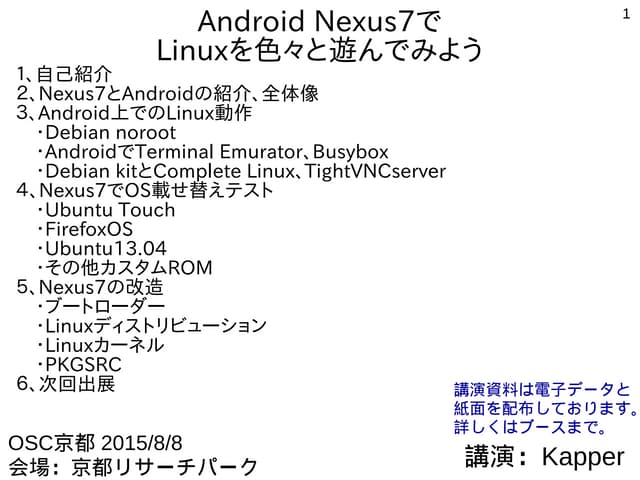

• 1. 1 Android Nexus7で Linuxを色々と遊んでみよう１、自己紹介 ２、Nexus7とAndroidの紹介、全体像 ３、Android上でのLinux動作 　・Debian noroot 　・AndroidでTerminal Emurator、Busybox 　・Debian kitとComplete Linux、TightVNCserver ４、Nexus7でOS載せ替えテスト 　・Android独自ビルド、CyanogenMod 　・ブートローダー 　・MultiROM、TWRP Manager 　・FirefoxOS 　・Ubuntu Touch ５、Nexus7の改造 　・Linuxディストリビューション 　・Ubuntu13.04 　・Linuxカーネル 　・PKGSRC ６、次回出展 講演：Kapper OSC名古屋 2015/5/23　13:00～ 会場：国際センター　5Fラウンジ 講演資料は電子データと 紙面を配布しております。 詳しくはブースまで。
• 2. 2 自己紹介 ● 名前：Kapper ● Twitterアカウント：＠kapper1224 ● HP：http://kapper1224.sakura.ne.jp ● 趣味：Linux、モバイル好きなARMマニア ● 好きな言葉：実験より記録重視。 　　　　出来た事、ダメだった事は貴重な財産で記録に残そう。 ● 最近の実験機：Netwalker(PC-Z1,T1)、Nokia N900、DynabookAZ、RaspberryPi 　　　　　　Nexus7(2012、2013)、Hercules eCAFE EX HD、Jetson TK-1、 　　　　　　OpenPandora、ARM Chromebook、ZTE OPEN C（FirefoxOS） 　　　　　　Chromecast、台湾Android電子辞書 無敵CD-920、CD-928他 　　　　　　　 ● 最近気になる事：Nexus7とAndroidのテスト再開。 　　　　　　　RaspberryPi2もよく使ってます。おもしろいです。 　　　　　　　Chromebookを色々と遊んでます。
• 3. 3 ARMデバイスに関しては 大好きです。 よろしく！
• 4. 4 皆様にご相談 ● 今回、Androidをカスタマイズするにあたり、 エリアが広すぎて悩んでいます。 皆が興味のある内容を再確認したいと思っています。 １、ユーザーとしてAndroid以外のLinuxに何を 　求めていますか？ ２、Androidを改造するとしたら何をしたいですか？ ３、どんなOS、使い方が良いですか？ ● 是非教えてください。 ブースでもセミナーでもお待ちしております。
• 5. 5 最初のご提案 ● まずBluetoothキーボードを入手しましょう。 あるととっても便利です。マウスもあるとOfficeで もっと便利ですが、各自のご判断で。
• 6. 6 Nexus7 2012、2013概要 ● Googleから2012年（Tegra3）と2013年 （SnapdragonS4Pro)に発売されたAndroid タブレット。 ● Unlockとroot化のメーカー規制がなく簡単に出 来るので改造にお勧め。FactoryImageも公開さ れている ● Ubuntuが移植された事でも有名 ● 実はみんな持っていたりします
• 7. 7 java Chrome Android-apk　 Linux 　　 Androidの全体像 Android Linux ディストリ ビューション *BSD U-boot Coreboot SeaBIOS (ﾌﾞｰﾄﾛｰﾀﾞ) Windows MacOSX (x86のみ） Zygote
• 8. 8 PC市場の中のAndroid 中華パッド スマート ウォッチ Android スマート フォン Android Windows Tablet Windows ノートPC iPad Chromebook Mac book RaspberryPi Android Stick １ボードPC Windows PC Google グラス モバイルPCデスクトップPC iPhone 0インチ 6インチ 10インチ $200 $100 $500 $1000 Mac PC 画面サイズ ChromeBox $149(ARM） ~$350 Apple Watch
• 9. 9 Android OSの仕組み ● Linux Kernelはほぼ同一。Xを使わずにFramebufferを用い て表示、DalvikVM(Java VM)や各種ライブラリを独自実 装。libc(bionic libc)もBSDライセンスの独自。 Bootloaderもメーカー既製品でなくU-bootなど置き換えれ ばほぼ同一。Xを使っていないので別途使用。 Hardware Android Firmware(factory,U-boot, Coreboot,SeaBIOS) Bootloader Linux Kernel,init Zygote(Android GUI Xorg)⇔ System Library(bionic libc他) Application Framework Web App Web Site Html5 / Webkit JavaScrpit Flash Extention 参考出展： the Android Open Source Project Home App
• 10. 10 ARM11 Broadcom BCM2835 0.7GHz Cortex-A8 0.8GHz Cortex-A7 Broadcom BCM2836 0.9GHz Cortex-A9 Tegra2 1.0GHz Cortex-A9 Tegra3 1.3GHz Cortex-A15 Exynos5Dual 1.7GHz Cortex-A15 TegraK-1 2.3GHz Core2Duo 1.2GHz ≒Corei7-920 2.26GHz Corei5-2540M 2.60GHz Raspberry Pi Netwalker Raspberry Pi2Dynabook AZ Nexus7 Samsung Chromebook Jetson TK-1 CF-T8 Xeon 　 E5520 CF-S10 0 1,000 2,000 3,000 4,000 5,000 6,000 7,000 8,000 9,000 233 80 439 571 711 1,193 1,000 872 2,197 2,941 934 1,245 1,701 2,051 2,495 4,918 7,313 3,166 7,364 8,064floating point MIPS (Whetstone) per CPU integer MIPS (Dhrystone) per CPU 1.0GHz 1.6GHz 1.9GHz 2.2GHz 2.5GHz Cortex-A8 Cortex-A9 Cortex-A15 Cortex-A57 Cortex-A72 0 1 2 3 4 5 6 7 8 9 The same frequency Relative single 　 thread performance ARM端末のベンチマークスコア 出展：A Walk Through the Cortex-A Mobile Roadmap http://community.arm.com/groups/processors/blog/2013/11/19/a-walk-through-the-cortex-a-mobile-roadmap ARM Cortex-A ロードマップ ARM端末 BOINCベンチマーク x86 比較用 出展：Kapperのブログ新館(2012) 推定 ARM
• 11. 11 AndroidをLinux端末として使う際に ● Androidとは違う使い方をしたい→何に使うの？ １、Officeやエディタ（キーボード付きミニ端末） ２、Windowsとかｘ86エミュレータ ３、Mikutter ４、宗教上の理由（以下略 ５、Androidに飽きた、余った、リサイクルしたい 6、FirefoxOS、UbuntuTouchとかモバイルOS ● 想定される方法 １、Debian Norootであっさり起動 2、Chrootして違うLinuxディストリを起動 3、qemuなどi386エミュレータ 4、ブートローダ書換えOS載替え 5、busyboxやgcc使って自分で作っちゃえw
• 12. 12 VNC、RDP ビュワーで遠隔モニタ代わり ● 最初の基本はモニタ代わり、遠隔操作して使う キーボードを付ければ、そのまま母艦代わりに ● RaspberryPiやWindowsの端末として プレゼンやモバイル用としても。 ● Nexus7に限りませんが端末が余ったら使ってみましょう BlackberryQ5 中華スマートウォッチ Nexus7+Bluetoothキーボード
• 13. 13 Debian Norootを使ってみる ● Debian NorootはAndroidのアプリでroot権限を取らずにchroot でインストール出来る簡単Debian ● Bluetoothキーボードを使えば、簡易ノートPC ● 中身はfakechrootを使い通常ユーザー権限で chroot環境を構築し、Xserver-SDLでXorgを表示している ● ストレージが内臓/sdcardを前提にしているので容量に課題あり ● 誰でも導入出来る容易さが人気 ● 最近のVerはAndroid4.0以降で対応 古いOSでXserver-SDLが動かない のが互換性に難点 台湾 無敵シリーズ電子辞書 CD-920
• 14. 14 MikutterをDebian norootで使う ● Debian norootを入れればMikutterも動きます。 root端末から、apt-get install mikutter Mikutterは正式にJessieとWheezy Backportか ら対応しています。
• 15. 15 LibreofficeをDebian norootで使う ● Debian norootを入れてLibreofficeも使えます。 Cloud版のLibreofficeも開発が進んでいるそうで すが、14年7月以降のリリースでしょうか？
• 16. 16 Android上での互換Office比較 △Googleスライド 〇MSOffice App MSやGoogle標準Webオフィ ス。無料版は表示専用で編集 できない。購入必要。 完成度は高いがChromeOSに 標準搭載されているフォント 数が少ないので、他の環境で 作ったデータはフォントが変 換されてズレる。 フォント環境はChromeOSの 標準環境で追加できないので 課題。 △Doc To Go （Android用互換Office） 互換Officeの一例。無償版 は広告付いたり制限あり。 性能は思ったより高いが表 示と操作性にまだ難があ り、Office置き換えまでは 届かない。 △rollAPP Web LibreOffice3.3 RollAPPが供給している Web版OSSアプリ。 LibreOfficeも対応している が、英語版なので文字がズ レる。フォントが少ない。 動作もかなり重い。 今後の多言語化対応に 期待。 ◎Debian Noroot上 　Libreoffice Debian Noroot用 LibreOffice。容量と日 本語化が手間だが、完 成度は高い。 フォントの追加修正が 簡単なので調整が可能 お勧め ● Android上で動作するOffice環境を比較。閲覧は問題ないが無償版では修正に制限が ある。現状ではマウスとキーボード必須かな？ Debian NorootでインストールしたLinuxディストリの場合LibreOfiiceでフォントを 追加できるので調整可能。お勧め。
• 17. 17 Android用PCエミュレータで代替してみる ● 動作は遅く限定的ですが、PCエミュから Windowsを起動することも可能です。 ● PC: Bochs,qemu,DOSBox,Limbo（Qemu） MAC:vMacMini ● qemuの場合、Windows以外でもNetBSDが動 作しました。 NetBSD ておくれLiveイメージ Windows9x、2000
• 18. 18 x８６エミュレータで補完してみる Cortex-A15 Tegra K-1 2.1GHz Core i5-2540M 2.60GHz Cortex-A15 Tegra K-1 2.1GHz Core i5-2540M 2.60GHz Acer Chromebook13 Qemu Win2000 HDBench4.6.1 CF-S10 Qemu Win2000 HDBench4.6.1 Acer Chromebook13 BOINC Benchmarck CF-S10 BOINC Benchmarck 0 5,000 10,000 15,000 20,000 25,000 30,000 35,000 40,000 1,301 4,062 914 2,941 12,119 35,526 6,118 8,064 floating point MIPS (Whetstone) per CPU integer MIPS (Dhrystone) per CPU Qemu WIndows2000 HDBench BOINC Bench Windows98、2000 ● Ubuntu、Debianを使えばWine、Qemu、Bochs,Steamなどである程 度のアプリが動いたりします。 ● x８６エミュレーションを使えば、WindowsやNetBSDなんかも。 TegraK-1でWin98がHDBenchでPentium2 266MHz相当でした。 Nexus9でWindowを動かす際も似たようなスペックになるかと。 ● ARMでのQemuエミュのベンチマークは ｘ86：ARM=３：１ で浮動小数演算能力にほぼ比例 そりゃARMがエミュ性能遅い訳ですわ。 ARM x86ARM x86 NetBSD ておくれLiveイメージ
• 19. 19 AndroidのRoot化 ● Androidをroot化することで、様々なアプリと環境が 使える様になります。 root環境でなければ出来ない設定もある。 root化するとメーカーサポートは受けられなくなります ので注意。 ● Androidのroot化 １、root化アプリを使ってファームウェアを書換える ２、bootloaderをUnlockする ３、rootアプリを使う ● root化して出来る事 １、OS載せ替え、chroot化、シンボリックリンク ２、アクセス権限の変更、内部アクセス、ターミナル ３、オーバークロック
• 20. 20 Root化,Nexus7でのUnlock例 ● AndroidのUnlockの一例としてNexus7で試してみます。 Nexus7はメーカーの規制が無い機種です。 個別の機種に関しては、難しい機種も沢山あります。今回は割愛します。 ● 用意する物 Ubuntu12.04以降がインストールされたPC（Windowsでも可） MicroUSB-USBケーブル Nexus 7 Tablet本体 (8GB, 16GB, or 32GB) ● Android SDKのコマンド、fastbootのインストール ● Nexus7の電源ボタン長押しで電源をOFFにします。 電源が切れましたら右上あたりにあります「電源ボタン」と 「volume downボタン」を押しながら再起動します。 ドロイド君の起動画面が出てくるはずです。 ● Nexus7とUbuntuPCをMicroUSB-USBケーブルで 繋ぎます。 ● PCからfastbootコマンドを実行 sudo fastboot oem unlock ● Unlock Bootloaderの画面で「Yes」を選択し再起動
• 21. 21 Nexus Root Toolkit ● Windows用ですがGUIでNexus7のUnlock、root化が 出来るアプリ ● 専用の環境を作りたくない人にお勧め １、Nexus Root toolkitアプリのダウンロード ２、Google USBドライバのインストール ３、USBでNexus7を繋いで認識 ４、機種を選択しボタンをクリックして 　　Unlock、root化 Nexus Root Toolkit
• 22. 22 Android TerminalとBusybox ● Terminal EmulatorとBusyboxを使うことで Linuxの基本的な機能を使うことが出来ます。 ● Busyboxは基本的なCUIツールがセットになって おり一通りの事が出来ます（cp,wget,w3m他） ● システムやアクセス権を変更する際にはroot化が 必要です。chrootしてLinuxを入れる際にも。 Android Terminal Busybox
• 23. 23 Chrootとは何か？ ● Linux環境下で新しくルートディレクトリを 作成しその中で動作。 ● 異なるバージョンのOSを独立して起動 ● Chroot環境の中から外のOSにアクセス することは出来なくなる ● ChrootはRoot権限のみ。一般ユーザ ではFakechrootが必要 ● Kernelは一つで共通なので、ドライバや モジュール類は元のKernelに影響される →Kernel非対応の機能、OSは使えない Android Ubuntu Debian など他のLinux ディストリ
• 24. 24 Debian KitとComplete Linux ● Android上でchroot環境を構築してapt-getして パッケージを入れるアプリ。Debian化が出来る。 ● Androidをシンプルにサーバ化できる。root化が いるものといらないものと。 ● Debian KitはAndroidの親プロセスのルート環 境でapt-getが使える仕組みなので、自由度が高 い（ハイリスク？） ● Debian Norootが入れ られない古い環境向けも Complete Linux
• 25. 25 Xサーバを起動する ● AndroidのZygote環境上ではXアプリは使えませ んが、Xserverを起動すればXアプリが使えます。 ● Androidで使えるXサーバ １、Xserver-SDL ２、VNC Server ３、Zygoteを落としてXサーバを起動 　⇒タッチパネルが効かないのでマウス必須
• 26. 26 TightVNCserverとVNCviewer ● もっとも容易なXサーバの代替がVNCserver ● chroot環境でTightVNCserverを起動すれば 容易にAndroid上でX環境を立ち上げられます。 Localhost:8080 (127.0.0.1) ● もちろん、遠隔操作して使うことも可能です。 Complete LinuxVNC Viewer
• 27. 27 Xserver-SDLを単独で使う ● Xserverの代替としてDebian norootXserver- SDLを単独でも使えます。 ● 使い方はXserver-SDLを起動させてから、Chroot 環境で端末から、 env DISPLAY=xxx.xxx.xxx.xxx:0 lxsession & と起動しAndroid上で再度Xserver-SDLを表示 Complete LinuxXserver-SDL
• 28. 28 Zygoteを落としてXサーバを使う ● Kill Android GUI setprop ctl.stop media & setprop ctl.stop zygote ● Restart Android GUI setprop ctl.start media & setprop ctl.start zygote ● #mount chroot img;cd into folder and other mounts mount -o loop -t ext4 debian_arm.img deb cd deb busybox mount --bind /dev dev mount -t devpts devpts dev/pts mount -t proc proc proc mount -t sysfs sysfs sys chroot . /bin/bash ● #and link fb0 ln -s /dev/graphics/fb0 /dev/fb0 startx -- vt1 & ● #find display cd /tmp/.X11-unix && for x in X*; do echo ":${x#X}"; don ● #set display export DISPLAY=:1
• 29. 29 Chroot環境を自分で構築してみる ● 初期設定のAndroidにchrootは出来ないので、 USB経由かSDCard経由にインストール。 ● 端末からchrootコマンドで起動。 sudo debootstrap --arch=armhf --variant=minbase --foreign wheezy /media/PHONE CARD/debian http://http.debian.net/debian export SDCARD=/sdcard export ROOT=$SDCARD/debian export PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin: $PATH export HOME=/root mount -o remount,exec,dev,suid $SDCARD for f in dev dev/pts proc sys ; do mount -o bind /$f $ROOT/$f ; done chroot $ROOT /bin/bash -l debootstrap/debootstrap --second-stage
• 30. 30 一息いれましょう。Linux何に使うの？ ● OSC浜名湖、名古屋、京都でご意見が沢山ありましたのでご質問 ● 皆様、ノートパソコンを日常何に使っていますか？ 1.動画配信購入（DRM関係）やゲームとかしますか？ 2.MS OfficeかLibreOffice使ってますか？ 3.UbuntuやDebianとかLinuxや*BSD使った事がありますか？ 4.RaspberryPiとかボードPC使った事がありますか？ ● Linuxって何に使うのですか？メリットは？→下 何個該当しましたか？ 1.WebやSMS、FlashゲームやOfficeなど 2.SkypeやLineなど（Android appやWineなどでも流用） 3.古いPCやスマホのリサイクル用OS、リモートデスクトップ端末 4.サーバとかクラウド環境。NASやルータにも（アクセス数制限がない） 5.3D CAD、3D CGソフトやCAE、Mathematicaなど無料で使いたい。 6.エミュレーションで他OS環境（ゲーム機、Android、FirefoxOSなど含む） 7.開発言語を無料で使いたい。ソフトを作りたい。 8.RaspberryPiで電子工作をDTYしたい 9.自宅クラスタ作りたい。超省エネマシンを使って節電したい １０.Aircrack-ngで無線LANをモバイルクラッキングしたい １１.BOINC廃人でクラスタ演算。がん研究や宇宙人の探索に貢献したいw １２.北朝鮮OSやMIPS Linuxなどマニアックに使いたい（ぉぃ ～2個 一般人 ～6個 ヘビーユーザー ～8個 マニア、開発者 ～10個 ギーク ～１２個 廃人
• 31. 31 Nexus7にLinuxﾃﾞｨｽﾄﾘを入れる ● インストール方法は主に下記３つ。 １、Linuxディストリをchrootインストールする ２、Nexus7用Ubuntu、Bodhiをインストールする ３、ファームウェアを書き換えてブートローダごと 　各種OSをインストールする ⇒MultiROMを利用してZIPイメージを起動する ここからマニアック路線に進みます
• 32. 32Nvidia Tegraハッキングの重要サイト ・NVIDIA Tegra Public Application Notes Nvidia公式の開発情報公開HP。 DynabookAZ、Nexus7、Jetso n TK-1などのTegraデバイスの SoC情報が載っているサイト。 ソースコードが載っている が、SoCでは結局U-Bootを使っ ている記載がありました。 ・Ubuntu Nexus7 Team PPA ソースコードを読むならこちらの 方が分かりやすい。 インストーラーからKernel他まで一 式あります。 最近はUbuntu Touchへ移行したた め、開発停止しています。 ・Xda developer Forum Nexus7 Androidハッキングの総本山。 多数のスマホ、タブレットの 情報が多数。 Nexus7も例外でなく、一度は しっかり読んでみたいサイト
• 33. 33 Android対応独自ビルド 状況 ディストリ バージョン インストー ラー Multirom 対応 Root 対応 対応機種 File Factoryimg(公式) ~5.1.1 ◎ ○ △ Nexusシリーズ ZIP CyanogenMod ~5.1.x ◎ ○ ○ 多数 ZIP AOKP ~4.4.x ◎ ○ ○ 多数(約84機種） ZIP ParanoidAndroid ~5.0.x ◎ ○ ○ 多数(約19機種） ZIP ClockworkMod ◎ ○ ○ 多数(約340機種 サポートアウト含） ZIP JCROM ~5.0.ｘ ○ ○ ○ Nexusシリーズ ZIP KDE PlazmaActive テスト ○ △ ○ Nexus7 2012 IMG FirefoxOS テスト ○ ○ △ 独自ビルド ZIP Ubuntu Touch ～15.04 ◎ ○ ○ Nexus7(2013） 4、5、10、6 ZIP Tizen テスト △ △ △ ？ ZIP SalfishOS テスト △ △ △ ？ ZIP Kapperのネット独断調査（間違っていたらごめんなさい。修正します） ◎：公式サポートあり、◯：公式HPに導入報告あり、△：ユーザー導入報告あり Nexus7対応の独自ビルドは数十種類と数が多すぎるので抜粋。
• 34. 34 CyanogenMod概要 ● CyanogenMod Inc.が開発しているカスタマイズされたAndroidの 数ある独自ビルドの一つで各種デバイスにAndroid４．ｘを移植 ● 公式、非公式なサポートを含めると２２０デバイスに対応 ● ファームウェア（ブートローダー）からOSイメージまで開発。 公式サポートされているデバイスであれば、rootを取らずにワンク リックでインストール可能。 ● インストールは難しいが謎デバイスにも多数動作報告があり、 旧型機種のアフターマーケットに寄与している。 ● Googleのライセンスの関係で独自ビルドは Google製のプロプライエタリなアプリを 初期インストール段階で含んでいません。 容量的に200MB前後とスリムです。 ● Nexus7でも正規に対応しているので、簡単に 母艦、ZIPからインストールできます。 CyanobenMod
• 35. 35 CyanogenModインストール 主な流れのイメージ AndroidにCyanogenModをインストールする Androidのデータをバックアップする 母艦PCにNVflash、fastbootをインストール AndroidをUnlock(root化含む） Androidにブートローダ（MultiROM、U-boot他）を上書 再起動してCyanogenModのrootfsをSD他からマウント ブートローダ対応している？ ブートローダとドライバ、 設定ファイルをコンパイル Yes No MultiROM、rootfs対応している？ 汎用ARMイメージに LinuxKernelを 入れ直してrootfs作成Yes No 再起動してCyanogenModが起動 公式サポート対応している？ No CyanogenMod Installer Appをインストール Windowsに Cyanogen ModInstallerを インストール （USBで母艦PCに繋いで） ダウンロード、インストール Yes 公式サポートデバイス 途方もなく簡単ルート 非公式サポートデバイス 途方もなく難しいルート
• 36. 36 Androidのブートローダーって？ ● 電源ONしたらメーカー製品はHard Code、１ボードPCはカスタマ イズしたBootloaderが立ち上がる設定になっています。 ● メーカー製Androidのブートローダーを書き換えるにはUnlockが 必要です。 ● x８６でWindowsなどを動かす場合は、Corebootを入れてから SeaBIOSを起動させる方法がよく使われます。（ARM非対応） CPU 実行 必要最小限の Coreboot機能のみ ROM (Coreboot) ROM SeaBIOS （ｘ８６のみ） ROM U-Boot、 MultiROM Disk MacOSX Disk Linux Disk Windows Disk FreeBSD Disk NetBSD SeaBIOS対応機種 ならひと通りのOS起動 ブートローダー
• 37. 37 ARMブートローダの仕組みとx86比較 種類 ROM RAM MBR (ディスク） Kernel init ログイン 特徴 x86~ Linux BIOSと DISKブー トロー ダー構成 ARM Android ブート ローダー のUnlock が重要 x86- Chrome book ブート ローダー 以降は共 通 ARMLinux ディストリ Chrome book ブート ローダー 以降はx８ ６と同じ BIOS デバイス認識 ブートディスク選択 GRUB LILO他 Kernel ドライバ Daemon 他 初期化 ドライバ RAM転送 Kernel 転送 Kernel rootfs 読み込み CUI Xorg Kernel ドライバ rootfs起動 デバイス Daemon コンテキスト マネージャ Zygote 初期化 ドライバ RAM転送 ブートローダー（U-boot他） Kernel 転送 Kernel rootfs 読み込み Kernel ドライバ Daemon 他 CUI Xorg Dalvik 仮想マシン Android GUI ARMの場合、FlashROMからRAMにブートローダを転送し、Kernelと rootfsを読み込む構成です。ROMに書き込んでるブートローダは 「ファームウェア」と呼ぶそうです。Androidの場合、Unlockが必要です。 Android ブートローダー（ROM）MLO MLO 初期化 ドライバ RAM転送 Kernel 転送 Kernel rootfs 読み込み ブートローダー（U-boot、SeaBIOS）CoreBoot Kernel ドライバ Daemon 他 CUI Xorg
• 38. 38 ARM関連のブートローダ比較 種類 対応MPU 対応OS 対応 ストレージ 対応フォーマット 起動 モジュール ライセンス GNU GRUB x86 Linux *BSD MacOSX MSDOS HDD,floppy USB,LAN TFTP,Serial 全種類 DISK他 GPLv3 LILO x86 Linux *BSD MSDOS HDD,floppy USB,LAN TFTP,Serial 全種類 DISK他 BSD Licence eCos Redboot ARM,x86,68k, MIPS,Altera,P owerPC,Super H他 Linux *BSD MacOSX MSDOS HDD,floppy USB,LAN TFTP,Serial JFFS2、EXT2、E XT3、EXT4、FAT 他 ROM、 RAM Mod GPLv2+ Das U-boot ARM,x86,68k, MIPS,Altera,P owerPC,Super H他 Linux *BSD Android他 HDD,floppy USB,LAN,Zip TFTP,Serial NFS Cramfs、EXT2、E XT3、EXT4、FAT 、FDOS、JFFS2、 ReiserFS、UBIFS 、YAFFS2 ROM、 RAM GPLv2 SeaBIOS x86 Win,MAC BSD他 SecondaryROM Disk他 EXTx、FAT32、 NTFS他 ROM、RAM Coreboot LGPLv3 Multirom ARM Android Linux Android SecondaryROM USB EXTx、FAT32、 NTFS ROM、 RAM GPLv3 明確な定義は決まってないですが、ROMブートローダとDiskブートローダ の2つに分類される事が良くあります。
• 39. 39 MultiROM,TWRP Manager ● MultiROMを入れるとブートローダ時点でROMを選択できる様 になります。Unlockが必要。複数のOSを入れる際には必須で す。MultiROM managerアプリからも入れれます。 ● カスタムリカバリであるTWRPを入れると純正以外のROMを入 れたりバックアップしたりできます。NexusRootToolkitで簡単 に入れれます。TWRP Managerアプリからも使えます。 TWRP Manager MultiROM Manager TWRP MultiROM Bootloader
• 40. 40 ROM Manager ● 各種独自ビルドAndroid　ROMをGUIでダウンロードし て、デュアルブートまで設定するアプリ。 Googleplay経由で入手。Root化必須。 ● Android単独でインストール出来るので母艦不要 ● リンクが切れている事もあるので、 直接ブラウザからROM ZIPファイルを ダウンロードした方が良いときもあるかも
• 41. 41 FirefoxOS ● Nexus7 2013でもFirefoxOSをインストールして使うこと ができます。 ● ROMの入れ替えしますのでカスタムROM必須 ● 日本語ビルドが必要なのでちょっと手間 ● ZIPファイルはXDAのスレからダウンロード出来ます。 FirefoxOS SimulatorFirefoxOS
• 42. 42 Ubuntu Touch ● Nexus7 2013であればUbuntu Touch対応。 ● インストーラーとブートローダーがセット MultiROM Managerからも簡単インストール ● 機種限定で使えるのはNexusシリーズ。 Ubuntu Touch EmulatorUbuntu TouchMultiROM Manager
• 43. 43 ARM端末のディストリ対応状況 ディストリ Ubuntu Debian Fedora Open Suse Gentoo Arch Open Cocon Android Free BSD Net BSD ﾊﾞｰｼﾞｮﾝ 9.04〜 2.2〜 20～ 12.2～ v8～ 1.5～ 1.6～ LinuxZaurus △ ◎ ？ △ △ ◎ Nokia N900 ◎ ◎ ◯ ？ ◯ △ ◯ ？ ◎ Netwalker ◎ ○ △ △ △ ◎ DynabookAZ ◎ ○ ◯ ◎ ◎ ◎ ◎ Nexus7 (chroot除く) ◎ ？ ○ ◯ ◎ RaspberryPi ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ MK802 USBAndroid ◎ ○ ○ ◯ △ ○ ◎ △ ? Samsung Chromebook ◎ ◎ ◎ ◎ ◎ ◎ △ ◎ ? コメント ﾘﾌｧﾚﾝｽ ﾓﾃﾞﾙ 限定 動作 報告 多数 RasPi ｻﾎﾟｰﾄ RasPi ｻﾎﾟｰﾄ 動作報告 多数 RasPi ｻﾎﾟｰﾄ ｼﾝｸﾗｲｱ ﾝﾄ ｽﾏﾎ ﾀﾌﾞﾚｯﾄ ﾎﾞｰﾄﾞ PC 中心 40機種 以上ｻ ﾎﾟｰﾄ Kapperのネット独断調査（間違っていたらごめんなさい。修正します） ◎：公式サポートあり、◯：公式HPに導入報告あり、△：ユーザー導入報告あり Psionから始まりiPaQ、玄箱～と組み込み機器から普及してきたARMのディストリ近況
• 44. 44 Nexus7にUbuntu13.04 ● 当初Nexus7 ２０１２にUbuntu13.04をインストー ルできました。デスクトップ版です。 ● 今はUbuntuTouchに開発がシフトしています。 現在でも使っている人がいる様です。 Ubuntu13.04 Nexus7 Ubuntu13.04 Nexus7
• 45. 45 Ubuntuのインストーラーのソースコード ● Wgetでイメージをダウンロードしてfastbootで書 き込むだけ。おん set -e echo "$COUNTER" echo "# Begining Ubuntu Core Nexus7 installation"; sleep 2 COUNTER=$((COUNTER+20)) echo "$COUNTER" echo "# Erasing boot partition" sudo -Sp '' -- fastboot erase boot <<<"${SPW}" COUNTER=$((COUNTER+20)) echo "$COUNTER" echo "# Flashing boot partition" sudo -Sp '' -- fastboot flash boot ./"${IMAGES[0]}" <<<"${SPW}" COUNTER=$((COUNTER+20)) echo "$COUNTER" echo "# Erasing userdata partition" sudo -Sp '' -- fastboot erase userdata <<<"${SPW}" COUNTER=$((COUNTER+20)) echo "$COUNTER" echo "# Flashing Ubuntu Core root file system" sudo -Sp '' -- fastboot flash userdata ./"${IMAGES[1]%.*}" <<<"${SPW}" COUNTER=$((COUNTER+20)) echo "$COUNTER" echo "# Rebooting device"; sleep 2 sudo -Sp '' -- fastboot reboot <<<"${SPW}" ) |
• 46. 46 ARM AndroidのMainline Kernel ● Linux Kernelをビルド、最新版に更新する事で色々な新機能が使えたりもします ● Linux Kernelのバージョンを確認 　$ dd if=kernel bs=1 skip=$(LC_ALL=C grep -a -b -o $'x1fx8bx08x00x00x00x00x00' kernel | cut -d ':' -f 1) | zgrep -a 'Linux version' ● Linux Kernelソースコードのダウンロード $ git clone https://android.googlesource.com/kernel/common.git $ git clone https://android.googlesource.com/kernel/x86_64.git $ git clone https://android.googlesource.com/kernel/exynos.git $ git clone https://android.googlesource.com/kernel/goldfish.git $ git clone https://android.googlesource.com/kernel/msm.git $ git clone https://android.googlesource.com/kernel/omap.git $ git clone https://android.googlesource.com/kernel/samsung.git $ git clone https://android.googlesource.com/kernel/tegra.git ● コンパイラのダウンロードとPATH $ export PATH=$(pwd)/prebuilts/gcc/linux-x86/arm/arm-eabi-4.6/bin:$PATH $ git clone https://android.googlesource.com/platform/prebuilts/gcc/linux-x86/arm/arm-eabi-4.6 ● Kernelのビルド $ export ARCH=arm $ export SUBARCH=arm $ export CROSS_COMPILE=arm-eabi- $ cd omap $ git checkout <commit_from_first_step> $ make panda_defconfig $ make ● ブートイメージの作成 $ export TARGET_PREBUILT_KERNEL=$your_kernel_path/arch/arm/boot/zImage
• 47. 47 ARM AndroidのMainline Kernel ● Android Kernelのビルドオプション（参考） 参考出展：How To Port CyanogenMod Android To Your Own Device
• 48. 48 PKGSRC on Android ● NetBSDのパッケージャーpkgsrcをUbuntu chromebookでも使ってみる⇒何で？ ⇒１，最新版のパッケージを使いたい。Mikutterとか随時最新版使いたい 　２，UbuntuのPPAでARMバイナリパッケージが殆ど無い。 　　ソースパッケージから１個１個手動コンパイル必要。非常に面倒。 　3,OS、アーキテクチャからpkgsrcが独立しておりUnix、Linux、MacやWinでも使える 　　ほどの高い移植性がARM環境では大変重宝する 　４，Debian SidとかDeb開発版をLTSとかと混載させたくない。独立させたい。 　５，仮にUbuntu側とかでARM、Kernelサポートアウトされても継続して最新版使いたい。 　 　メーカー公式サポートが終わってからも使える最強パッケージャー。 ● 最新版Mikutterが光の早さで移植されて使えます。 最近ディストリ間でMikutterがいかに短い時間でリリースされるか競争してません？
• 49. 49 OSC京都、香港OSC、台湾COSCUP ● OSC京都、香港OSC、台湾COSCUPに出展予定 ● 内容:OSC京都　Android Nexus7 　　海外　ARMモバイル機色々 ● OSC京都　 8月8日(土)予定 台湾OSDC　？月？日予定 香港OSC　６月26日（金）16：20～ 台湾COSCUP　8月15-16日予定 ● 質問、ご要望はブースまで是非気軽にお聞き願います。 まだ分からない事沢山あります、ゴメンナサイ。 技術的な話題や議論、雑談を含め何でも。 講演資料は会場でも配布しております。 楽しみにお待ちしております。
• 50. 50 ● 何か確認したい事はあります でしょうか？ ● 次のネタ募集中！ 皆様の声でセミナーの内容が 決めています。 ● 過去のプレゼン資料はブースや ネットでも配布しています。 是非ブースへどうぞ
