emscriptenでC/C++プログラムをwebブラウザから使うまでの難所攻略

1. emscriptenでC/C++プログラムを webブラウザから使うまでの難所攻略伊藤祐司 2015/6/20 Creators MeetUp #29

2. 自己紹介伊藤祐司バックエンドの設計開発フレームワークの作成バイナリ・テキスト変換クローラーアルゴリズム仮想マシン下北沢OSSカフェでPROCESS WARPというシステムを作っています http://www.processwarp.org/ GitHub llamerada-jp facebook ito.yuuji blog http://llamerad-jp.hatenablog.com/

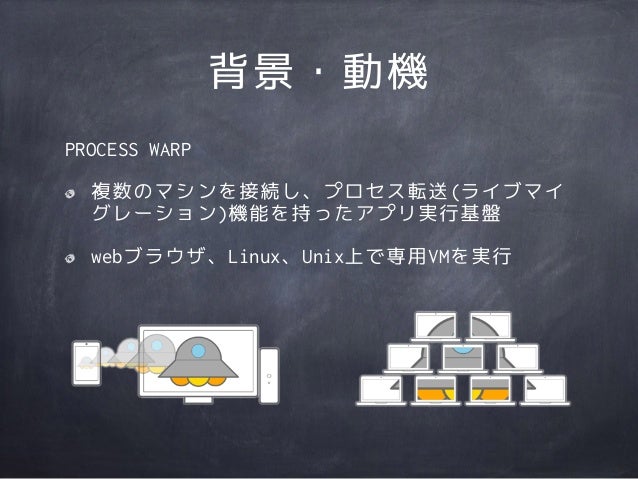

3. 背景・動機 PROCESS WARP 複数のマシンを接続し、プロセス転送(ライブマイグレーション)機能を持ったアプリ実行基盤 webブラウザ、Linux、Unix上で専用VMを実行

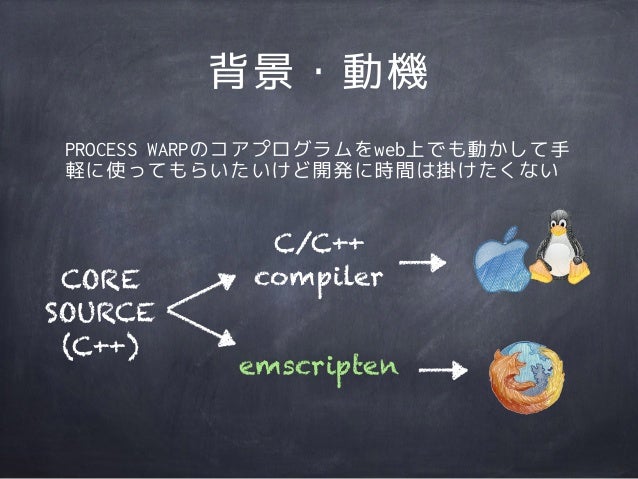

4. 背景・動機 PROCESS WARPのコアプログラムをweb上でも動かして手軽に使ってもらいたいけど開発に時間は掛けたくない CORE SOURCE (C++) C/C++ compiler emscripten

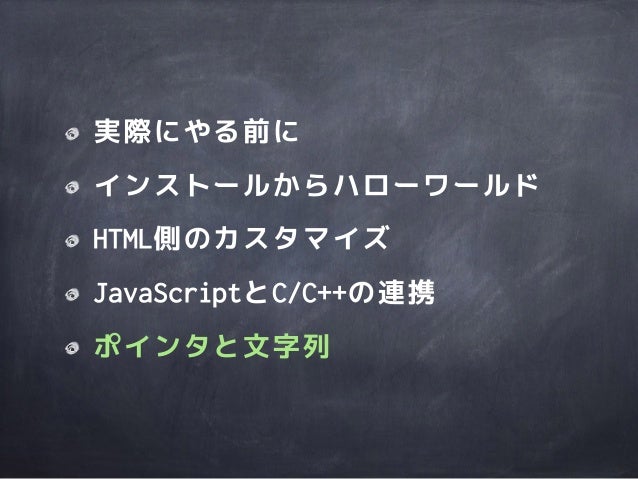

5. 実際にやる前にインストールからハローワールド HTML側のカスタマイズ JavaScriptとC/C++の連携ポインタと文字列

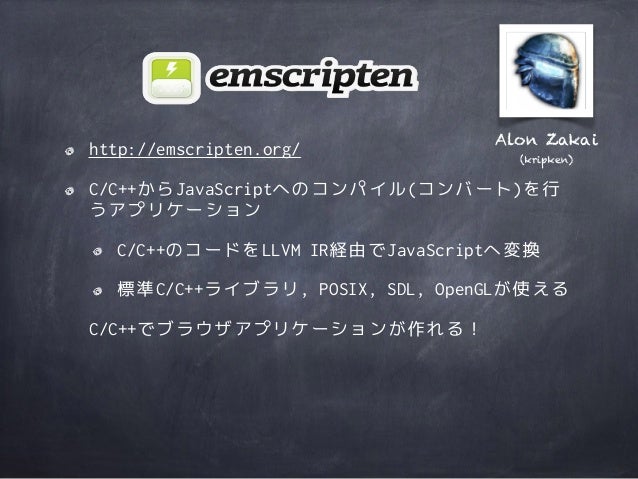

6. http://emscripten.org/ C/C++からJavaScriptへのコンパイル(コンバート)を行うアプリケーション C/C++のコードをLLVM IR経由でJavaScriptへ変換標準C/C++ライブラリ, POSIX, SDL, OpenGLが使える C/C++でブラウザアプリケーションが作れる！ Alon Zakai (kripken)

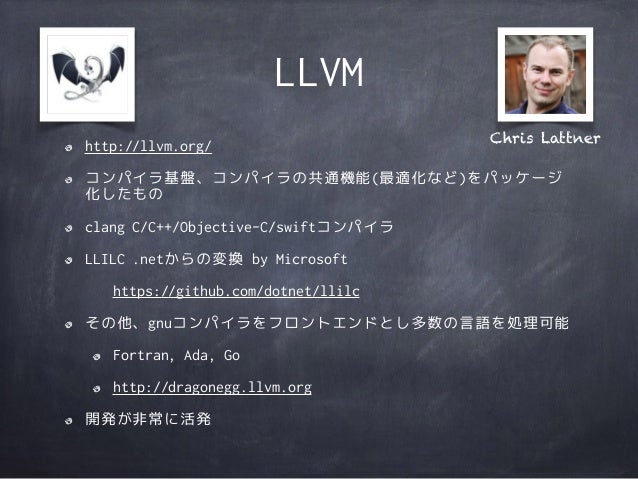

7. LLVM http://llvm.org/ コンパイラ基盤、コンパイラの共通機能(最適化など)をパッケージ化したもの clang C/C++/Objective-C/swiftコンパイラ LLILC .netからの変換 by Microsoft https://github.com/dotnet/llilc その他、gnuコンパイラをフロントエンドとし多数の言語を処理可能 Fortran, Ada, Go http://dragonegg.llvm.org 開発が非常に活発 Chris Lattner

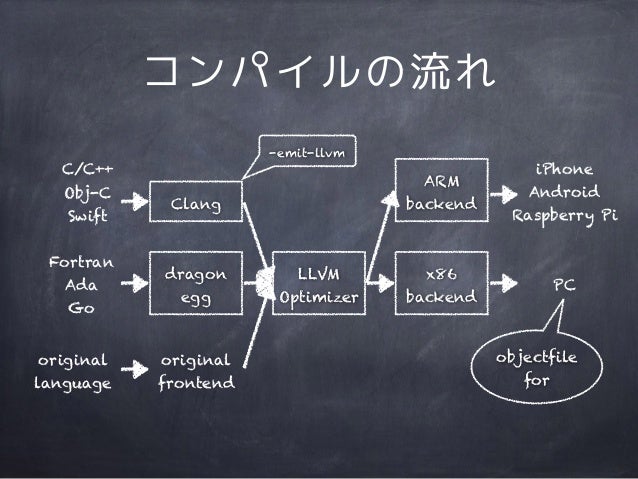

8. コンパイルの流れ LLVM Optimizer Clang dragon egg original frontend C/C++ Obj-C Swift Fortran Ada Go original language -emit-llvm x86 backend ARM backend iPhone Android Raspberry Pi PC objectfile for

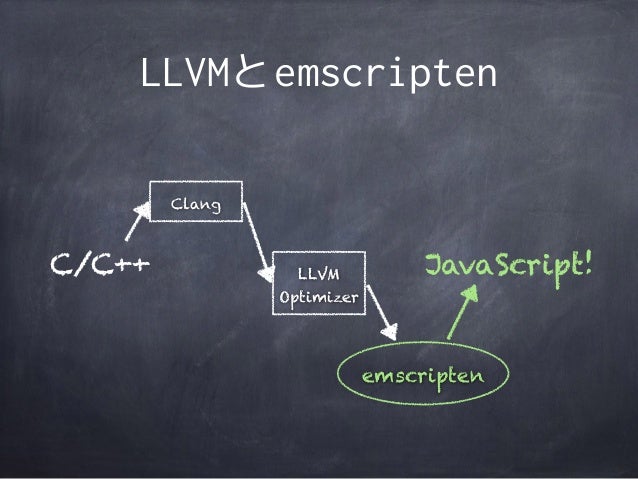

9. LLVMとemscripten LLVM Optimizer Clang C/C++ emscripten JavaScript!

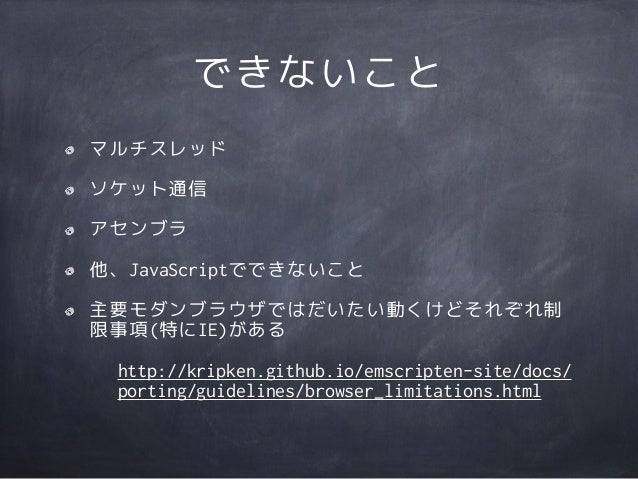

10. できないことマルチスレッドソケット通信アセンブラ他、JavaScriptでできないこと主要モダンブラウザではだいたい動くけどそれぞれ制限事項(特にIE)がある http://kripken.github.io/emscripten-site/docs/ porting/guidelines/browser_limitations.html

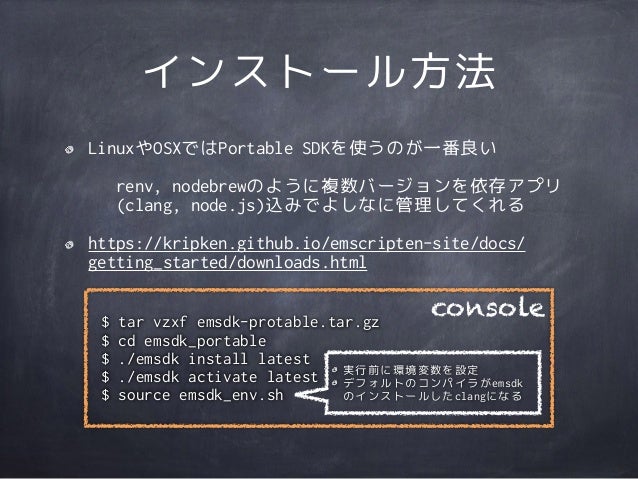

12. インストール方法 LinuxやOSXではPortable SDKを使うのが一番良い renv, nodebrewのように複数バージョンを依存アプリ (clang, node.js)込みでよしなに管理してくれる https://kripken.github.io/emscripten-site/docs/ getting_started/downloads.html $ tar vzxf emsdk-protable.tar.gz $ cd emsdk_portable $ ./emsdk install latest $ ./emsdk activate latest $ source emsdk_env.sh 実行前に環境変数を設定デフォルトのコンパイラがemsdk のインストールしたclangになる console

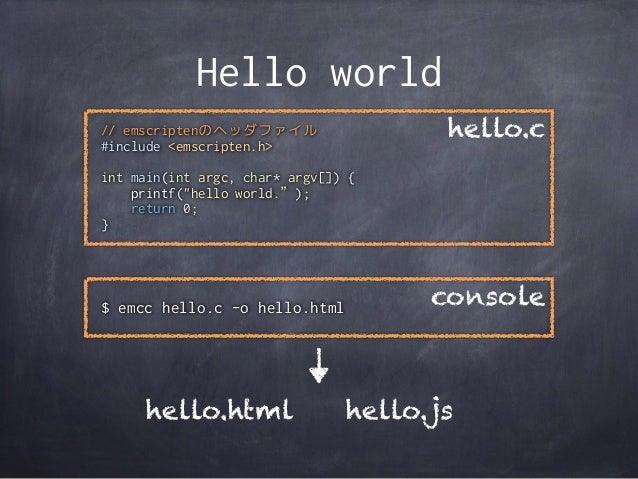

13. Hello world // emscriptenのヘッダファイル #include <emscripten.h> int main(int argc, char* argv[]) { printf("hello world.”); return 0; } hello.c $ emcc hello.c -o hello.html console hello.html hello.js

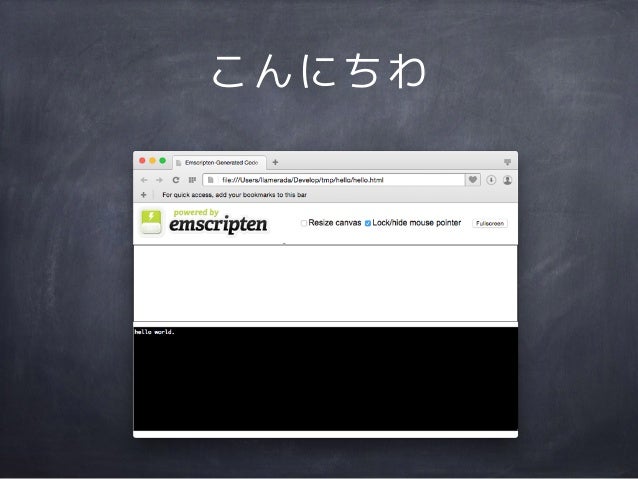

14. こんにちわ

16. こんにちわ

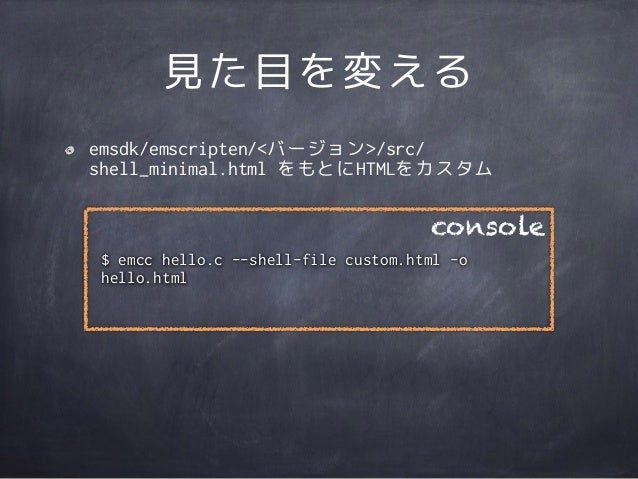

17. 見た目を変える emsdk/emscripten/<バージョン>/src/ shell_minimal.html をもとにHTMLをカスタム $ emcc hello.c --shell-file custom.html -o hello.html console

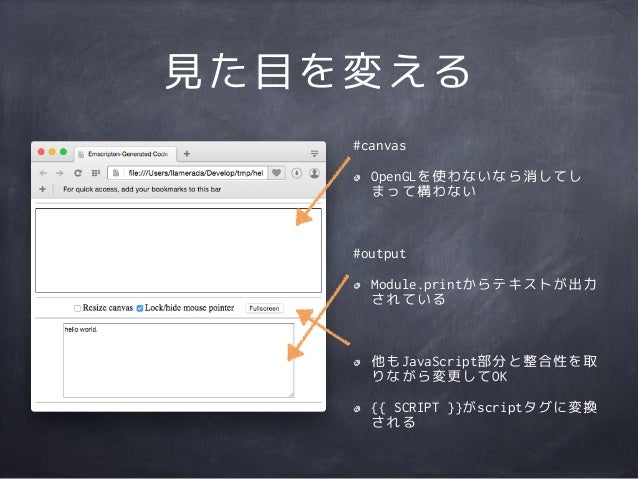

18. 見た目を変える #canvas OpenGLを使わないなら消してしまって構わない #output Module.printからテキストが出力されている他もJavaScript部分と整合性を取りながら変更してOK {{ SCRIPT }}がscriptタグに変換される

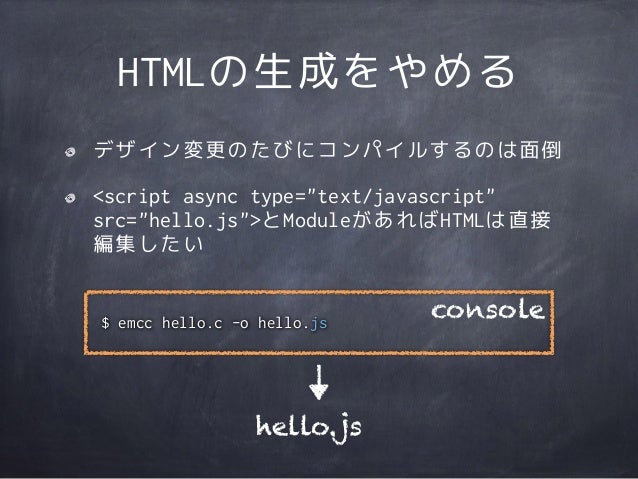

19. HTMLの生成をやめるデザイン変更のたびにコンパイルするのは面倒 <script async type="text/javascript" src="hello.js">とModuleがあればHTMLは直接編集したい $ emcc hello.c -o hello.js console hello.js

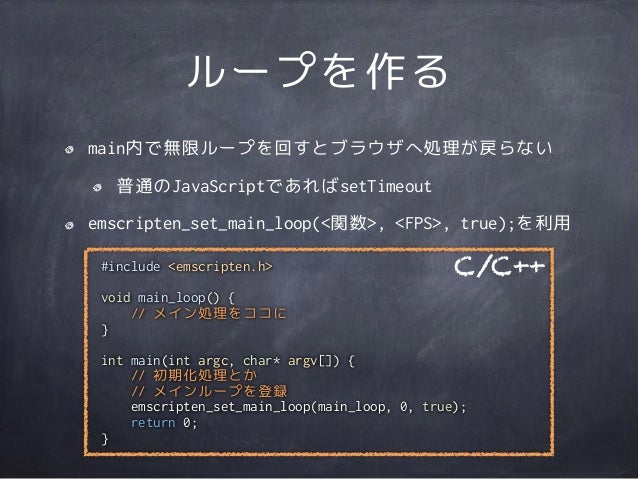

21. ループを作る main内で無限ループを回すとブラウザへ処理が戻らない普通のJavaScriptであればsetTimeout emscripten_set_main_loop(<関数>, <FPS>, true);を利用 #include <emscripten.h> void main_loop() { // メイン処理をココに } int main(int argc, char* argv[]) { // 初期化処理とか // メインループを登録 emscripten_set_main_loop(main_loop, 0, true); return 0; } C/C++

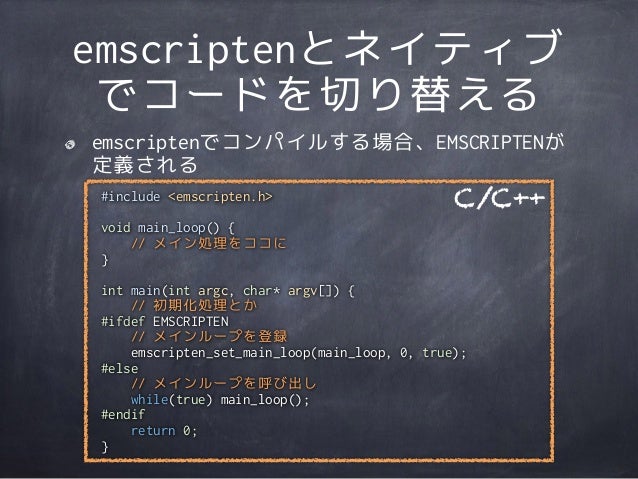

22. emscriptenとネイティブでコードを切り替える #include <emscripten.h> void main_loop() { // メイン処理をココに } int main(int argc, char* argv[]) { // 初期化処理とか #ifdef EMSCRIPTEN // メインループを登録 emscripten_set_main_loop(main_loop, 0, true); #else // メインループを呼び出し while(true) main_loop(); #endif return 0; } C/C++ emscriptenでコンパイルする場合、EMSCRIPTENが定義される

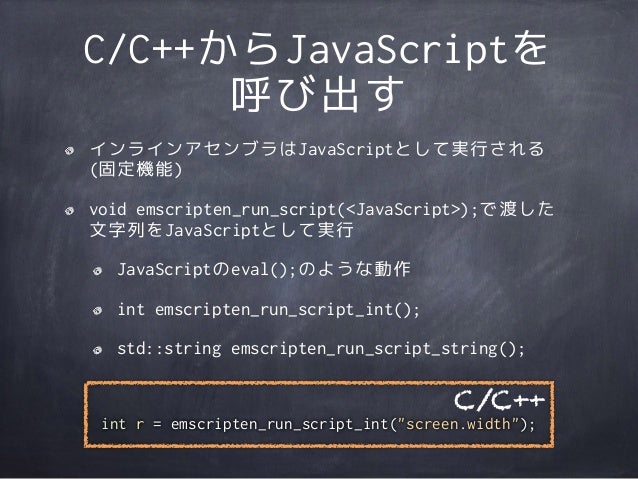

23. C/C++からJavaScriptを呼び出すインラインアセンブラはJavaScriptとして実行される (固定機能) void emscripten_run_script(<JavaScript>);で渡した文字列をJavaScriptとして実行 JavaScriptのeval();のような動作 int emscripten_run_script_int(); std::string emscripten_run_script_string(); int r = emscripten_run_script_int("screen.width"); C/C++

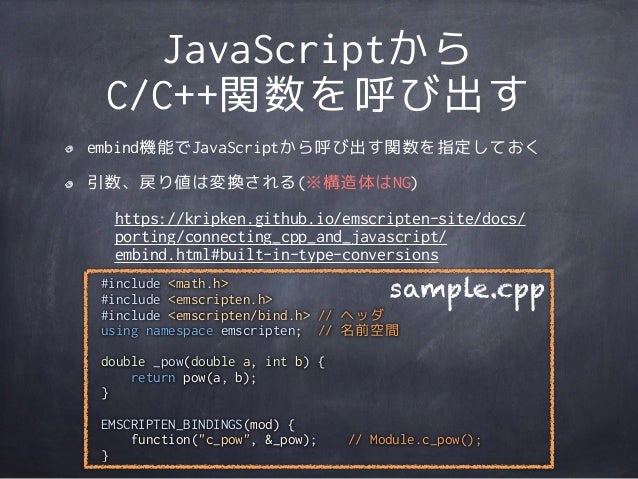

24. JavaScriptから C/C++関数を呼び出す embind機能でJavaScriptから呼び出す関数を指定しておく引数、戻り値は変換される(※構造体はNG) https://kripken.github.io/emscripten-site/docs/ porting/connecting_cpp_and_javascript/ embind.html#built-in-type-conversions #include <math.h> #include <emscripten.h> #include <emscripten/bind.h> // ヘッダ using namespace emscripten; // 名前空間 double _pow(double a, int b) { return pow(a, b); } EMSCRIPTEN_BINDINGS(mod) { function("c_pow", &_pow); // Module.c_pow(); } sample.cpp

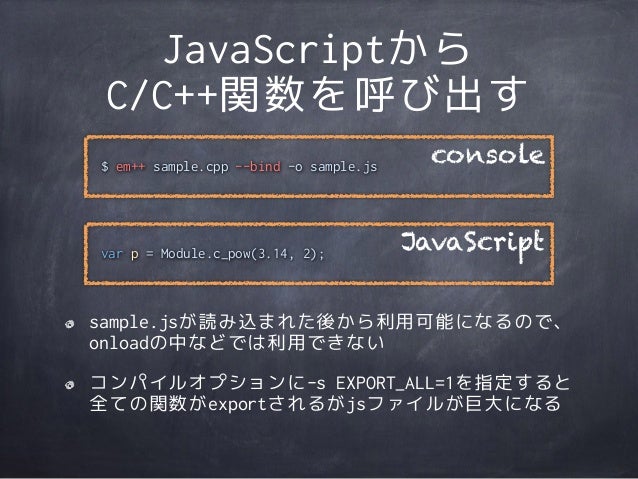

25. JavaScriptから C/C++関数を呼び出す sample.jsが読み込まれた後から利用可能になるので、 onloadの中などでは利用できないコンパイルオプションに-s EXPORT_ALL=1を指定すると全ての関数がexportされるがjsファイルが巨大になる $ em++ sample.cpp --bind -o sample.js console var p = Module.c_pow(3.14, 2); JavaScript

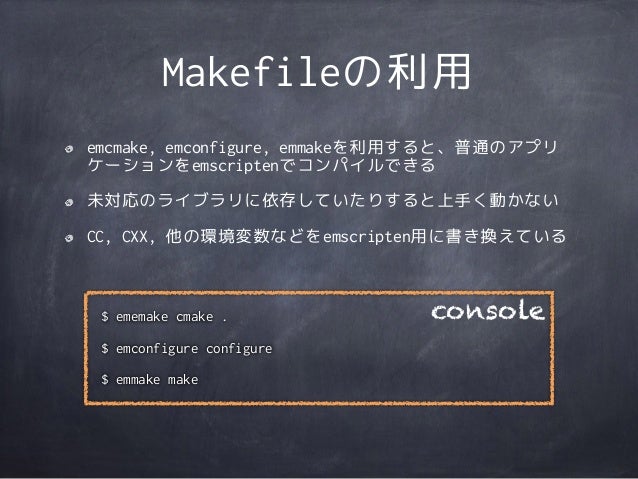

26. Makefileの利用 emcmake, emconfigure, emmakeを利用すると、普通のアプリケーションをemscriptenでコンパイルできる未対応のライブラリに依存していたりすると上手く動かない CC, CXX, 他の環境変数などをemscripten用に書き換えている $ ememake cmake . $ emconfigure configure $ emmake make console

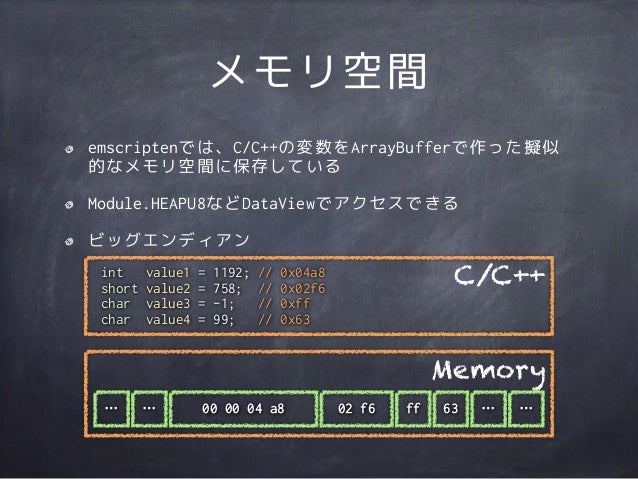

28. int value1 = 1192; // 0x04a8 short value2 = 758; // 0x02f6 char value3 = -1; // 0xff char value4 = 99; // 0x63 メモリ空間 emscriptenでは、C/C++の変数をArrayBufferで作った擬似的なメモリ空間に保存している Module.HEAPU8などDataViewでアクセスできるビッグエンディアン C/C++ 00 00 04 a8 02 f6 ff 63 Memory …… … …

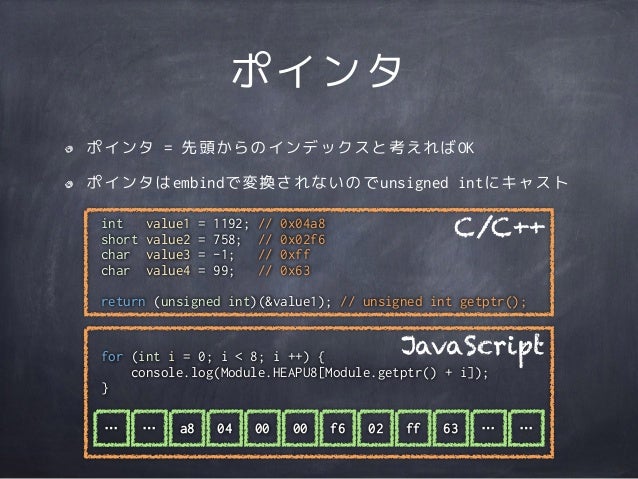

29. ポインタポインタ = 先頭からのインデックスと考えればOK ポインタはembindで変換されないのでunsigned intにキャスト int value1 = 1192; // 0x04a8 short value2 = 758; // 0x02f6 char value3 = -1; // 0xff char value4 = 99; // 0x63 return (unsigned int)(&value1); // unsigned int getptr(); C/C++ a8 04 00 00 f6 02 ff 63 JavaScriptfor (int i = 0; i < 8; i ++) { console.log(Module.HEAPU8[Module.getptr() + i]); } …… … …

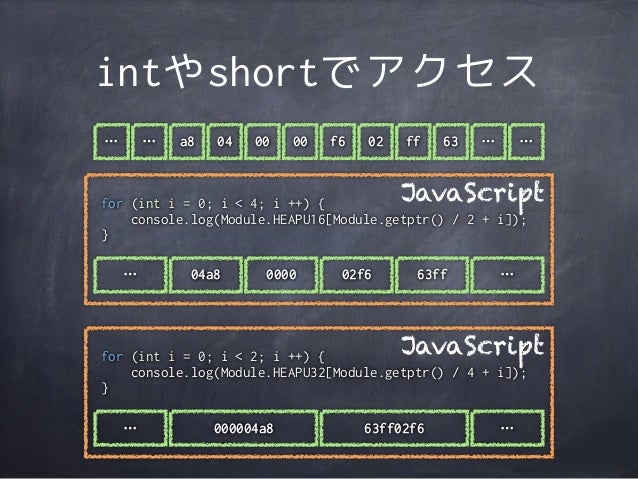

30. for (int i = 0; i < 2; i ++) { console.log(Module.HEAPU32[Module.getptr() / 4 + i]); } for (int i = 0; i < 4; i ++) { console.log(Module.HEAPU16[Module.getptr() / 2 + i]); } intやshortでアクセス 000004a8 63ff02f6 JavaScript … … 04a8 0000 02f6 63ff JavaScript … … a8 04 00 00 f6 02 ff 63…… … …

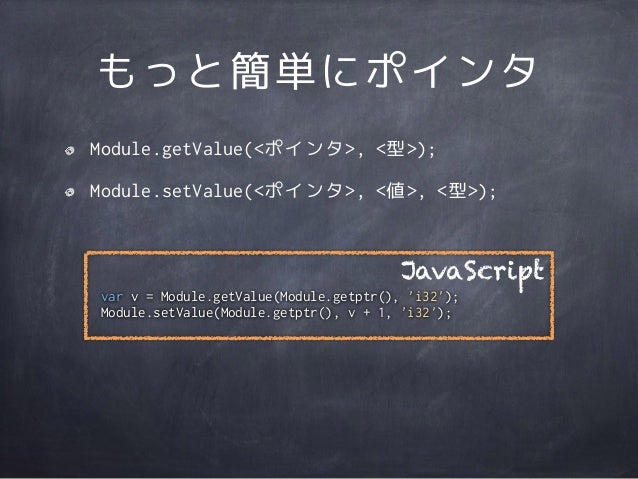

31. もっと簡単にポインタ Module.getValue(<ポインタ>, <型>); Module.setValue(<ポインタ>, <値>, <型>); JavaScript var v = Module.getValue(Module.getptr(), 'i32'); Module.setValue(Module.getptr(), v + 1, 'i32');

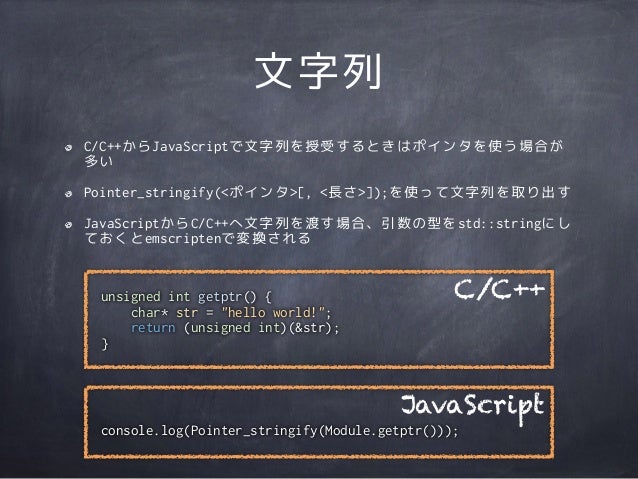

32. console.log(Pointer_stringify(Module.getptr())); 文字列 C/C++からJavaScriptで文字列を授受するときはポインタを使う場合が多い Pointer_stringify(<ポインタ>[, <長さ>]);を使って文字列を取り出す JavaScriptからC/C++へ文字列を渡す場合、引数の型をstd::stringにしておくとemscriptenで変換される unsigned int getptr() { char* str = "hello world!"; return (unsigned int)(&str); } C/C++ JavaScript

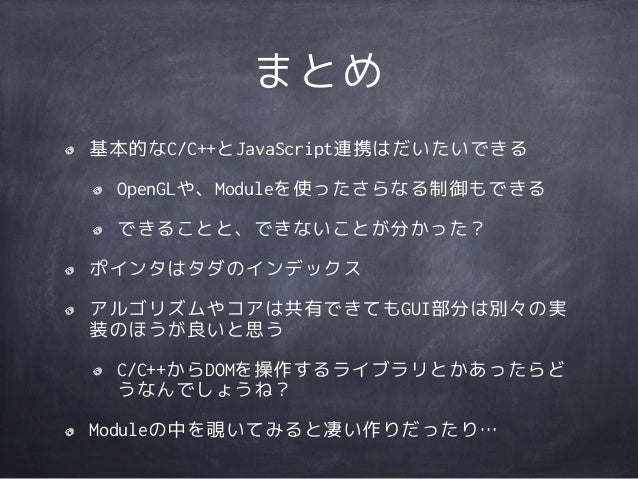

33. まとめ基本的なC/C++とJavaScript連携はだいたいできる OpenGLや、Moduleを使ったさらなる制御もできるできることと、できないことが分かった？ポインタはタダのインデックスアルゴリズムやコアは共有できてもGUI部分は別々の実装のほうが良いと思う C/C++からDOMを操作するライブラリとかあったらどうなんでしょうね？ Moduleの中を覗いてみると凄い作りだったり…

34. 以上ありがとうございました
