DBTS2015 Tokyo DBAが知っておくべき最新テクノロジー

1. DBAが知っておくべき最新テクノロジー株式会社インサイトテクノロジー CTO 石川雅也

2. Disclaimer 本資料の内容はすべて執筆者の個人的な見解であり、株式会社インサイトテクノロジーの公式な見解を示すものではありません。本資料内で使用されている社名、ロゴ、製品、サービス名およびブランド名は、該当する各社の登録商標または商標です。本資料内でベンチマークプログラムの一部または全てを使用して性能測定している場合、データベースのベンチマーク目的ではありません。本資料の一部あるいは全体について許可無く複製および転載することを禁じます。 Copyright © 2014 Insight Technology, Inc. All Rights Reserved. 2

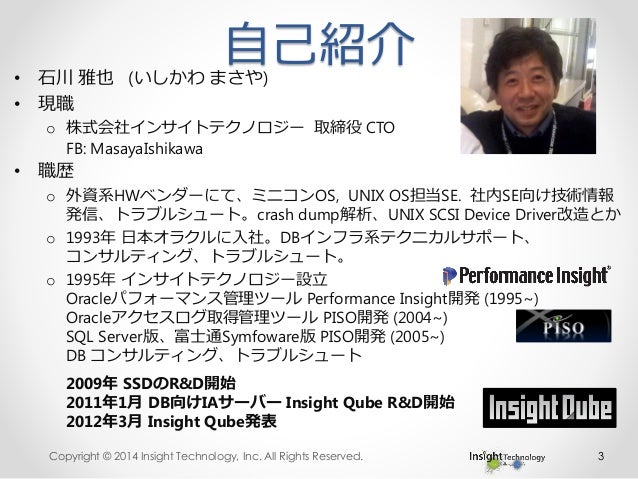

3. • 石川雅也 (いしかわまさや) • 現職 o 株式会社インサイトテクノロジー取締役 CTO FB: MasayaIshikawa • 職歴 o 外資系HWベンダーにて、ミニコンOS, UNIX OS担当SE. 社内SE向け技術情報発信、トラブルシュート。crash dump解析、UNIX SCSI Device Driver改造とか o 1993年日本オラクルに入社。DBインフラ系テクニカルサポート、コンサルティング、トラブルシュート。 o 1995年インサイトテクノロジー設立 Oracleパフォーマンス管理ツール Performance Insight開発 (1995~) Oracleアクセスログ取得管理ツール PISO開発 (2004~) SQL Server版、富士通Symfoware版 PISO開発 (2005~) DB コンサルティング、トラブルシュート 2009年 SSDのR&D開始 2011年1月 DB向けIAサーバー Insight Qube R&D開始 2012年3月 Insight Qube発表自己紹介 Copyright © 2014 Insight Technology, Inc. All Rights Reserved. 3

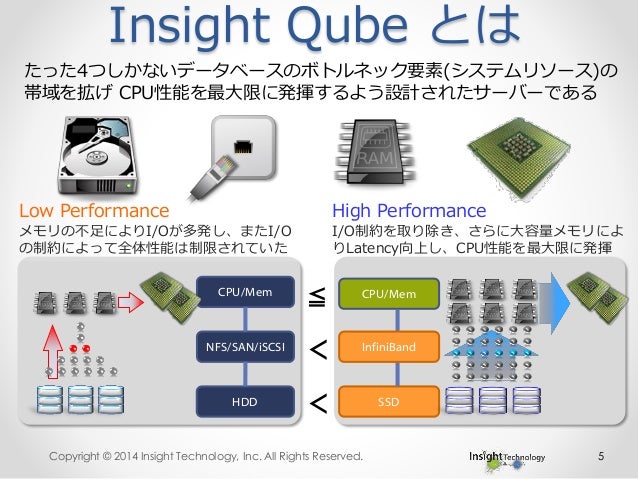

5. Copyright © 2014 Insight Technology, Inc. All Rights Reserved. 5 Low Performance メモリの不足によりI/Oが多発し、またI/O の制約によって全体性能は制限されていた CPU/Mem NFS/SAN/iSCSI HDD CPU/Mem SSD ＜＜ InfiniBand ≦ High Performance I/O制約を取り除き、さらに大容量メモリによりLatency向上し、CPU性能を最大限に発揮 Insight Qube とはたった4つしかないデータベースのボトルネック要素(システムリソース)の帯域を拡げ CPU性能を最大限に発揮するよう設計されたサーバーである

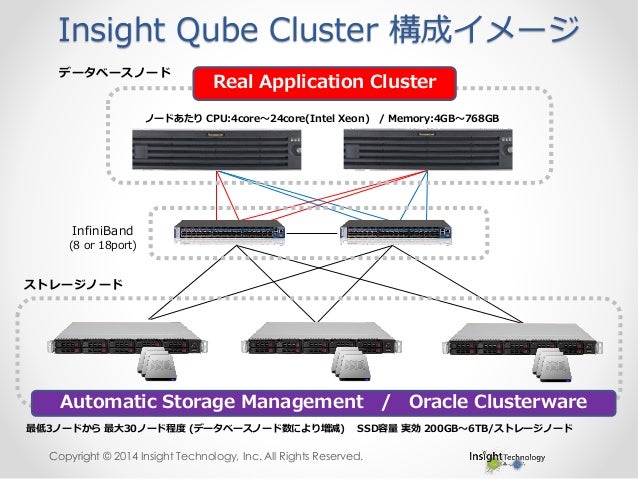

6. InfiniBand (8 or 18port) ストレージノードデータベースノード Real Application Cluster Automatic Storage Management / Oracle Clusterware 最低3ノードから最大30ノード程度 (データベースノード数により増減) SSD容量実効 200GB～6TB/ストレージノードノードあたり CPU:4core～24core(Intel Xeon) / Memory:4GB～768GB Insight Qube Cluster 構成イメージ Copyright © 2014 Insight Technology, Inc. All Rights Reserved.

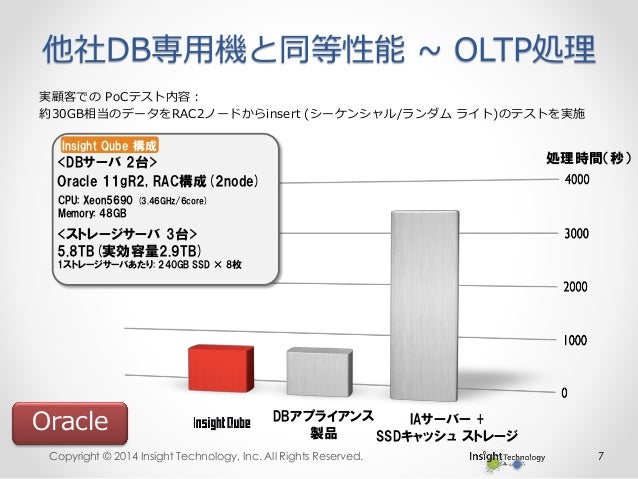

7. Copyright © 2014 Insight Technology, Inc. All Rights Reserved. 7 他社DB専用機と同等性能 ~ OLTP処理実顧客での PoCテスト内容：約30GB相当のデータをRAC2ノードからinsert (シーケンシャル/ランダムライト)のテストを実施 DBアプライアンス製品 IAサーバー + SSDキャッシュストレージ Insight Qube 構成 <DBサーバ 2台> Oracle 11gR2, RAC構成(2node) CPU: Xeon5690 (3.46GHz/6core) Memory: 48GB <ストレージサーバ 3台> 5.8TB(実効容量2.9TB) 1ストレージサーバあたり: 240GB SSD × 8枚処理時間（秒） Oracle

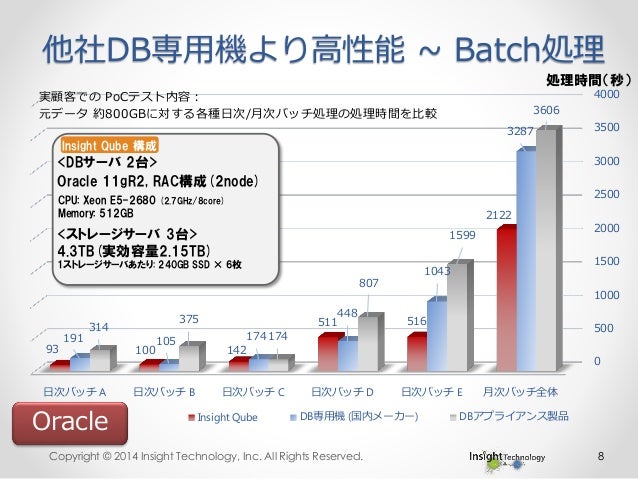

8. 0 500 1000 1500 2000 2500 3000 3500 4000 日次バッチ A 日次バッチ B 日次バッチ C 日次バッチ D 日次バッチ E 月次バッチ全体 93 100 142 511 516 2122 191 105 174 448 1043 3287 314 375 174 807 1599 3606 Insight Qube DB専用機 (国内メーカー) DBアプライアンス製品 Copyright © 2014 Insight Technology, Inc. All Rights Reserved. 8 他社DB専用機より高性能 ~ Batch処理実顧客での PoCテスト内容：元データ約800GBに対する各種日次/月次バッチ処理の処理時間を比較処理時間（秒） Oracle Insight Qube 構成 <DBサーバ 2台> Oracle 11gR2, RAC構成(2node) CPU: Xeon E5-2680 (2.7GHz/8core) Memory: 512GB <ストレージサーバ 3台> 4.3TB(実効容量2.15TB) 1ストレージサーバあたり: 240GB SSD × 6枚

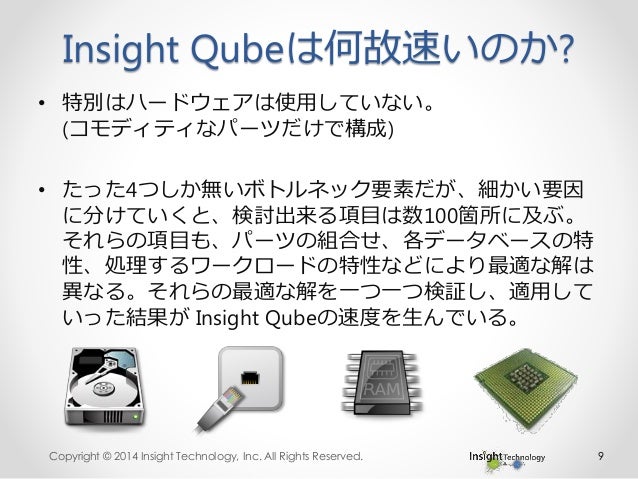

9. Insight Qubeは何故速いのか? • 特別はハードウェアは使用していない。 (コモディティなパーツだけで構成) • たった4つしか無いボトルネック要素だが、細かい要因に分けていくと、検討出来る項目は数100箇所に及ぶ。それらの項目も、パーツの組合せ、各データベースの特性、処理するワークロードの特性などにより最適な解は異なる。それらの最適な解を一つ一つ検証し、適用していった結果が Insight Qubeの速度を生んでいる。 9Copyright © 2014 Insight Technology, Inc. All Rights Reserved.

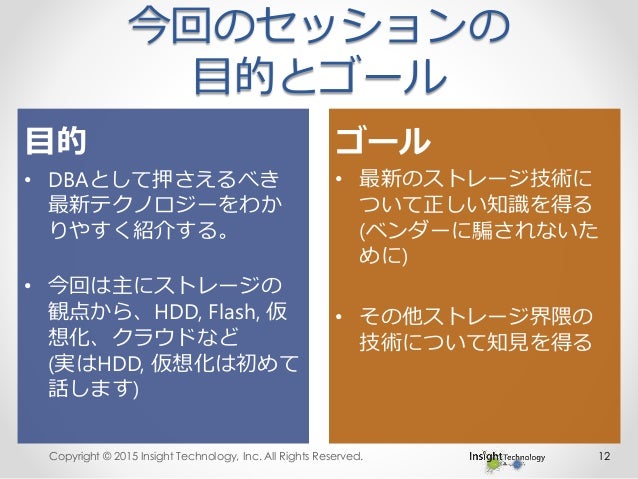

10. 今回のセッションの目的とゴール目的 • DBAとして押さえるべき最新テクノロジーをわかりやすく紹介する。 • 今回は主にストレージの観点から、HDD, Flash, 仮想化、クラウドなど (実はHDD, 仮想化は初めて話します) Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 12 ゴール • 最新のストレージ技術について正しい知識を得る (ベンダーに騙されないために) • その他ストレージ界隈の技術について知見を得る

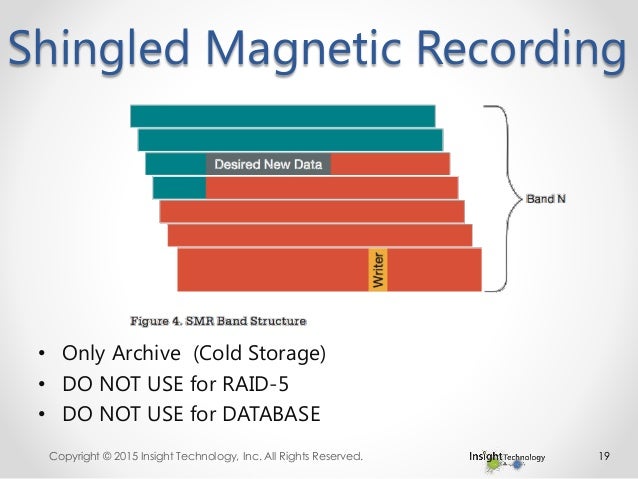

11. 今日のお品書き • HDD o High Capacity – SMR, Helium-filled HDD • Flash o High Capacity SSD Trend o High Performance – NVMe • Virtualization, Cloud o Software Defined Storage – Server SAN o Private Cloud - OpenStack o Public Cloud Storage 13

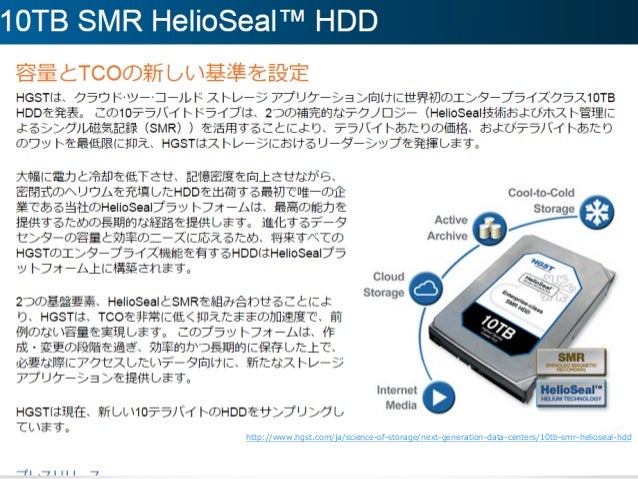

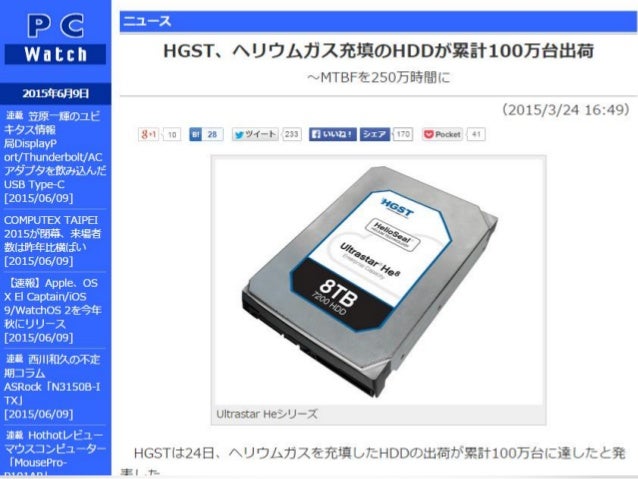

19. Helium-filled HDD • ヘリウムを密封したHDD 現在は HGSTのみ • 空気抵抗が1/7になることにより o プラッターの数が 5 から 7に増加し大容量化 o 消費電力低減、静音化、低温化 • 密封していることにより o 空気が入らないため故障率が激減 MTBF 250万時間 o 空冷以外の新たな冷却方式が採用可能 (水冷/油冷?) • 普通の7,200回転と同じ速度と思って下さい • 価格は従来のHDDよりまだ若干高めだが、電力・スペースコストを考えると良い選択肢となる Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 21

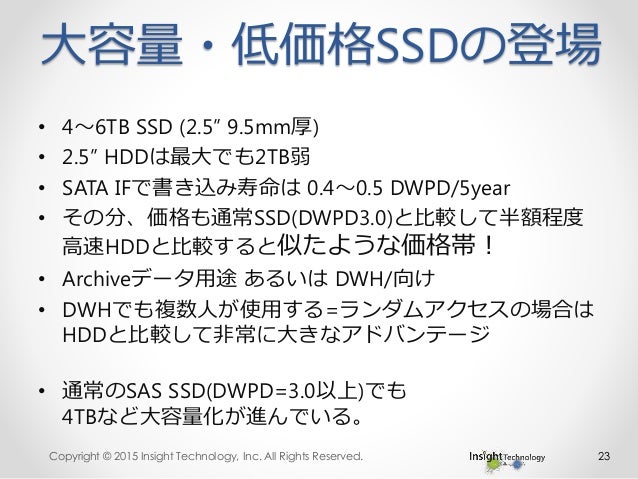

21. 大容量・低価格SSDの登場 • 4～6TB SSD (2.5” 9.5mm厚) • 2.5” HDDは最大でも2TB弱 • SATA IFで書き込み寿命は 0.4～0.5 DWPD/5year • その分、価格も通常SSD(DWPD3.0)と比較して半額程度高速HDDと比較すると似たような価格帯！ • Archiveデータ用途あるいは DWH/向け • DWHでも複数人が使用する=ランダムアクセスの場合は HDDと比較して非常に大きなアドバンテージ • 通常のSAS SSD(DWPD=3.0以上)でも 4TBなど大容量化が進んでいる。 Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 23

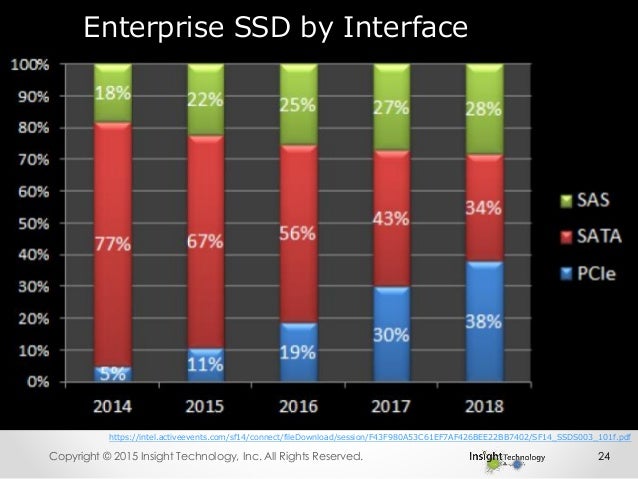

22. Enterprise SSD by Interface Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 24 https://intel.activeevents.com/sf14/connect/fileDownload/session/F43F980A53C61EF7AF426BEE22BB7402/SF14_SSDS003_101f.pdf

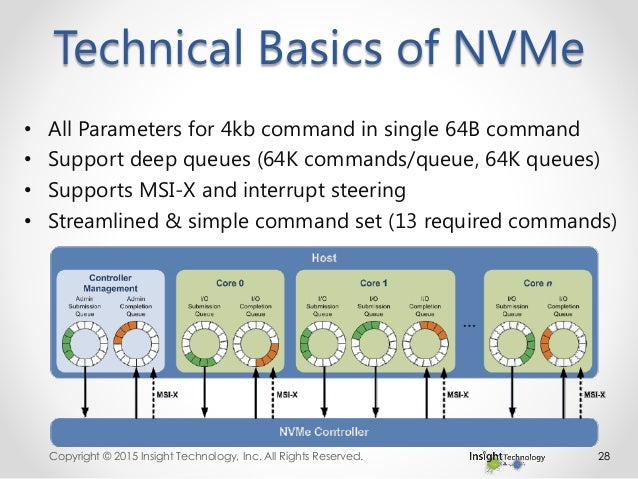

26. Technical Basics of NVMe • All Parameters for 4kb command in single 64B command • Support deep queues (64K commands/queue, 64K queues) • Supports MSI-X and interrupt steering • Streamlined & simple command set (13 required commands) Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 28

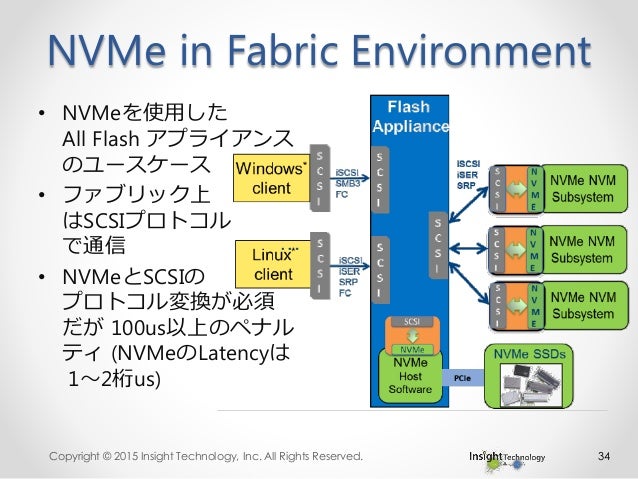

29. NVMe in Fabric Environment • NVMeを使用した All Flash アプライアンスのユースケース • ファブリック上はSCSIプロトコルで通信 • NVMeとSCSIのプロトコル変換が必須だが 100us以上のペナルティ (NVMeのLatencyは 1～2桁us) Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 34

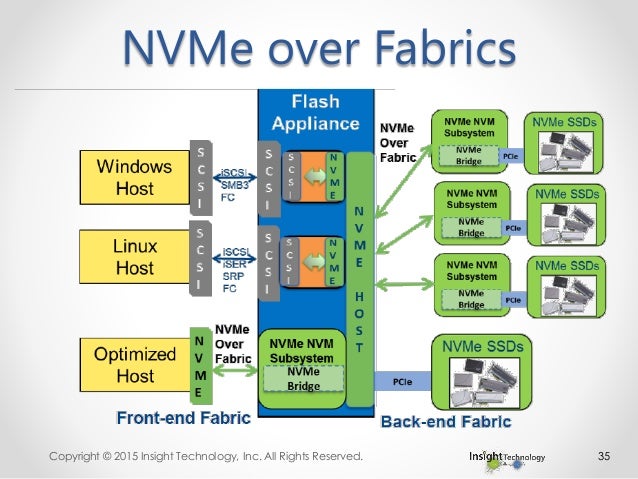

31. NVMe over Fabrics • 複数のファブリックタイプにNVMeアーキテクチャを適用 o NVMe コマンドセット o NVMe マルチキューモデル • PCIe以外のファブリック o RDMA (iWARP, RoCE and Infiniband) o NVMe over Fibre Channel (under developing) • NVMe Ver1.2(2014.9) で既に規定済み Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 36

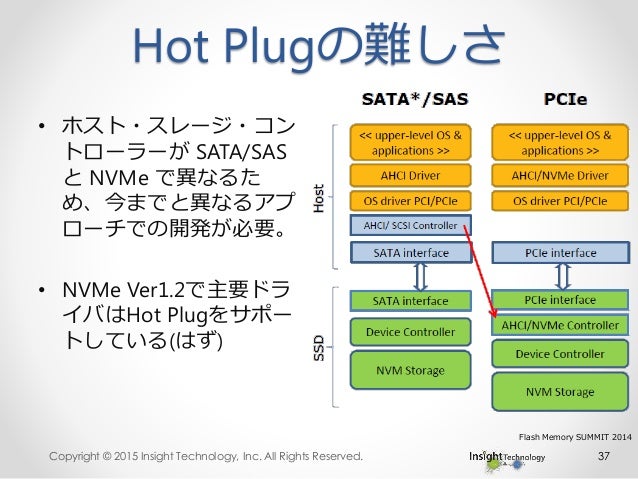

32. Hot Plugの難しさ • ホスト・スレージ・コントローラーが SATA/SAS と NVMe で異なるため、今までと異なるアプローチでの開発が必要。 • NVMe Ver1.2で主要ドライバはHot Plugをサポートしている(はず) Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 37 Flash Memory SUMMIT 2014

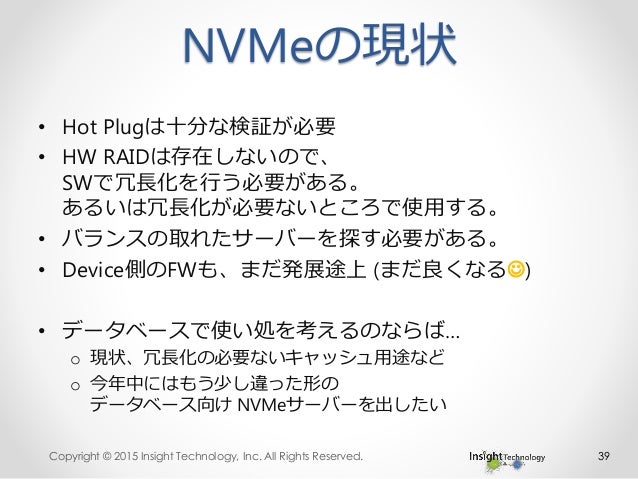

34. NVMeの現状 • Hot Plugは十分な検証が必要 • HW RAIDは存在しないので、 SWで冗長化を行う必要がある。あるいは冗長化が必要ないところで使用する。 • バランスの取れたサーバーを探す必要がある。 • Device側のFWも、まだ発展途上 (まだ良くなる) • データベースで使い処を考えるのならば… o 現状、冗長化の必要ないキャッシュ用途など o 今年中にはもう少し違った形のデータベース向け NVMeサーバーを出したい Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 39

36. 41 Virtualization

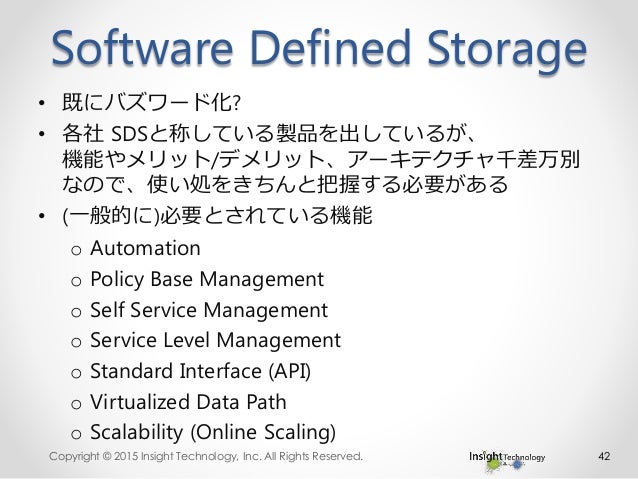

37. Software Defined Storage • 既にバズワード化? • 各社 SDSと称している製品を出しているが、機能やメリット/デメリット、アーキテクチャ千差万別なので、使い処をきちんと把握する必要がある • (一般的に)必要とされている機能 o Automation o Policy Base Management o Self Service Management o Service Level Management o Standard Interface (API) o Virtualized Data Path o Scalability (Online Scaling) Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 42

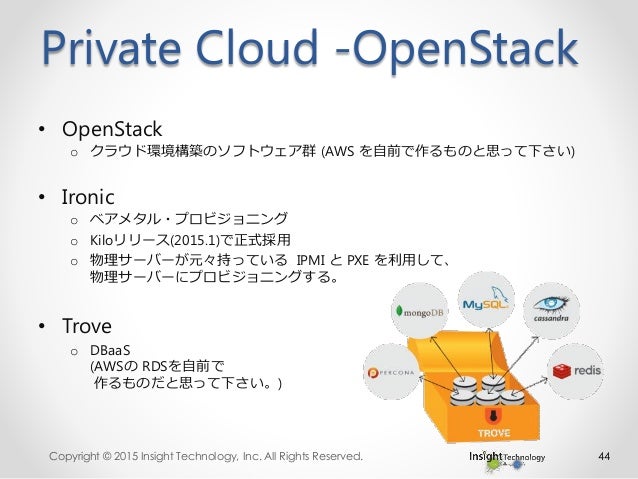

39. Private Cloud -OpenStack • OpenStack o クラウド環境構築のソフトウェア群 (AWS を自前で作るものと思って下さい) • Ironic o ベアメタル・プロビジョニング o Kiloリリース(2015.1)で正式採用 o 物理サーバーが元々持っている IPMI と PXE を利用して、物理サーバーにプロビジョニングする。 • Trove o DBaaS (AWSの RDSを自前で作るものだと思って下さい。) Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 44

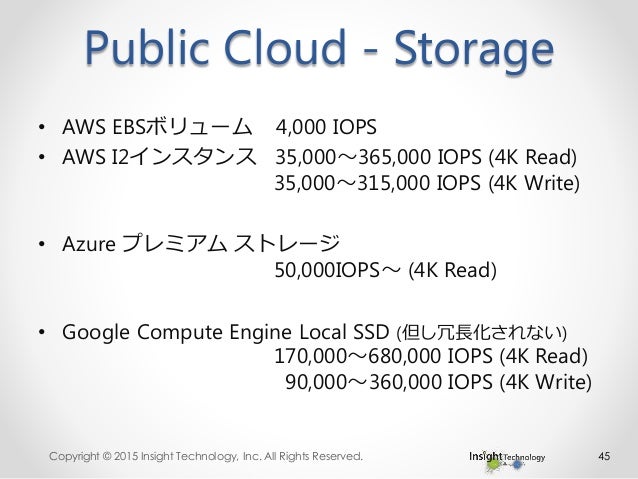

40. Public Cloud - Storage • AWS EBSボリューム 4,000 IOPS • AWS I2インスタンス 35,000～365,000 IOPS (4K Read) 35,000～315,000 IOPS (4K Write) • Azure プレミアムストレージ 50,000IOPS～ (4K Read) • Google Compute Engine Local SSD (但し冗長化されない) 170,000～680,000 IOPS (4K Read) 90,000～360,000 IOPS (4K Write) Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 45

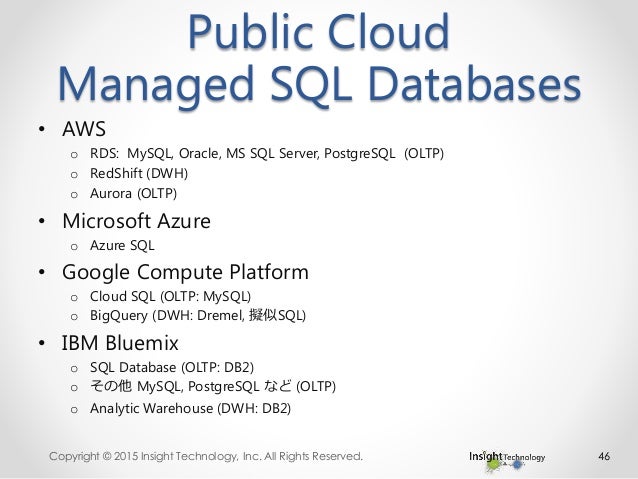

41. Public Cloud Managed SQL Databases • AWS o RSD: MySQL, Oracle, MS SQL Server, PostgreSQL (OLTP) o RedShift (DWH) o Aurora (OLTP) • Microsoft Azure o Azure SQL • Google Compute Platform o Cloud SQL (OLTP: MySQL) o BigQuery (DWH: Dremel, 擬似SQL) • IBM Bluemix o SQL Database (OLTP: DB2) o その他 MySQL, PostgreSQL など (OLTP) o Analytic Warehouse (DWH: DB2) Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 46

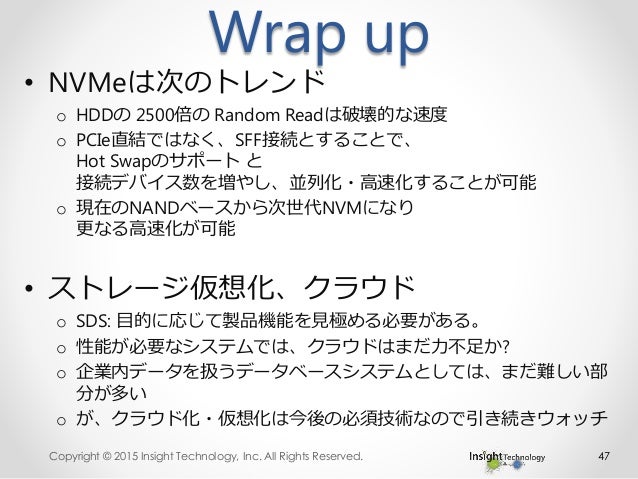

42. Wrap up Copyright © 2015 Insight Technology, Inc. All Rights Reserved. 47 • NVMeは次のトレンド o HDDの 2500倍の Random Readは破壊的な速度 o PCIe直結ではなく、SFF接続とすることで、 Hot Swapのサポートと接続デバイス数を増やし、並列化・高速化することが可能 o 現在のNANDベースから次世代NVMになり更なる高速化が可能 • ストレージ仮想化、クラウド o SDS: 目的に応じて製品機能を見極める必要がある。 o 性能が必要なシステムでは、クラウドはまだ力不足か? o 企業内データを扱うデータベースシステムとしては、まだ難しい部分が多い o が、クラウド化・仮想化は今後の必須技術なので引き続きウォッチ
